HMS_0300-0900-0002-0003 Ekstruderen ekstruderer unormalt - mulig tilstopning, eller filamentet er for tyndt, så ekstruderen glider

Beskrivelse af problemet

Når du printer med en ekstern spole, overvåger systemet løbende ekstrudermotorens ekstruderingskraft. Hvis der registreres unormal ekstruderingskraft, sættes printjobbet automatisk på pause og kan først fortsætte, når problemet er løst.

Denne advarsel er designet til at identificere "luftprint" (air printing).

Komponenter relateret til ekstrudering

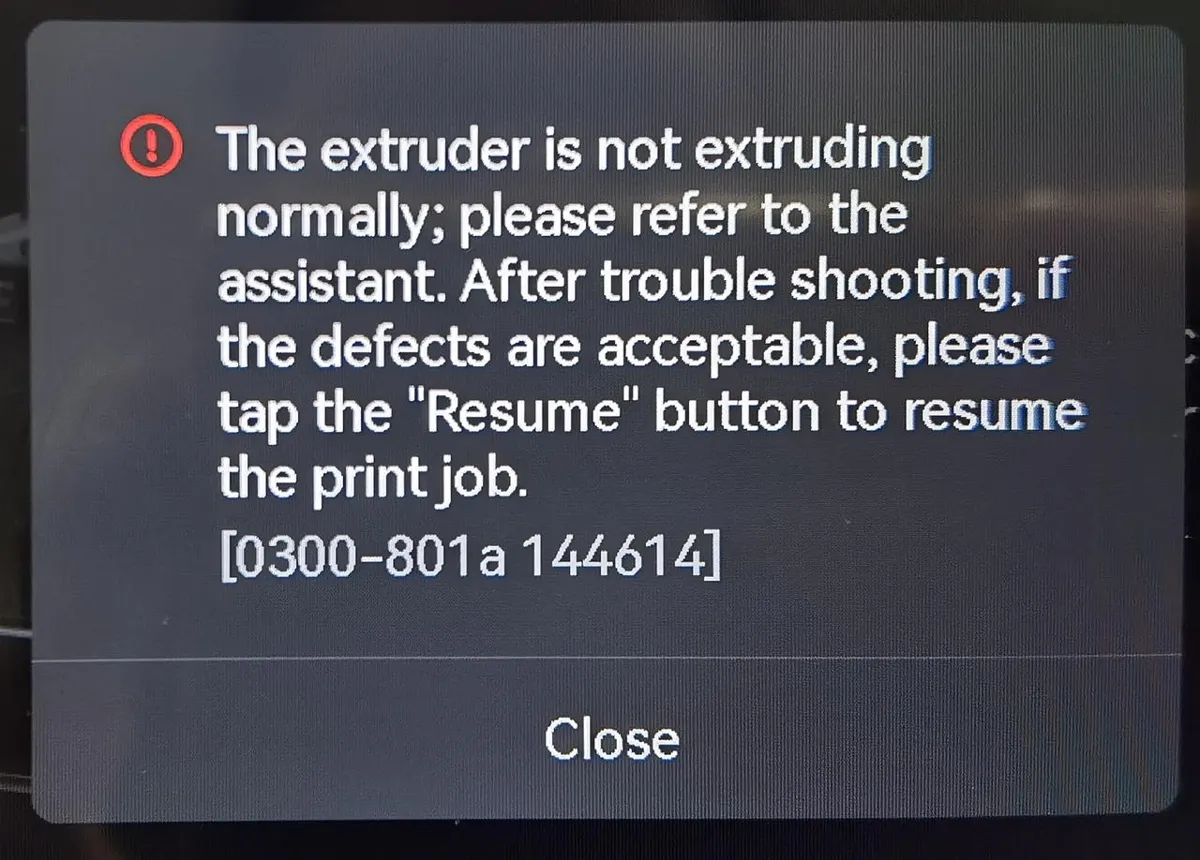

Advarsel om luftprint

Mulige årsager til dette problem er blandt andet:

• Filamentdiameteren er for tynd eller slidt, så ekstrudertandhjulene glider, når de driver filamentet.

• Tilstopning i hotend, som forhindrer filamentet i at blive ekstruderet gennem dysen.

• Uoverensstemmelse mellem det filament, der er indstillet i sliceren, og det filament, der faktisk anvendes.

Bemærk: Betingelserne for at registrere luftprint via ekstrudermotoren er som følger:

1. Understøtter i øjeblikket kun, når filamentet på den eksterne spole er PLA, PETG, PLA-CF, PETG-CF, PA-CF eller PET-CF.

2. Ekstruderingsflowet skal være større end 9,6 mm³/s.

3. Understøtter indtil videre kun 0,4 mm-hotends.

Registreringens hurtighed varierer med filamenttypen og printhastigheden, og der kan være en forsinkelse. Efter fejlfinding beslutter du, om printet skal fortsætte, ud fra den faktiske printtilstand.

Fejlfinding

Værktøj, udstyr og filament

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

• Skævbider/saks

• Spidstang

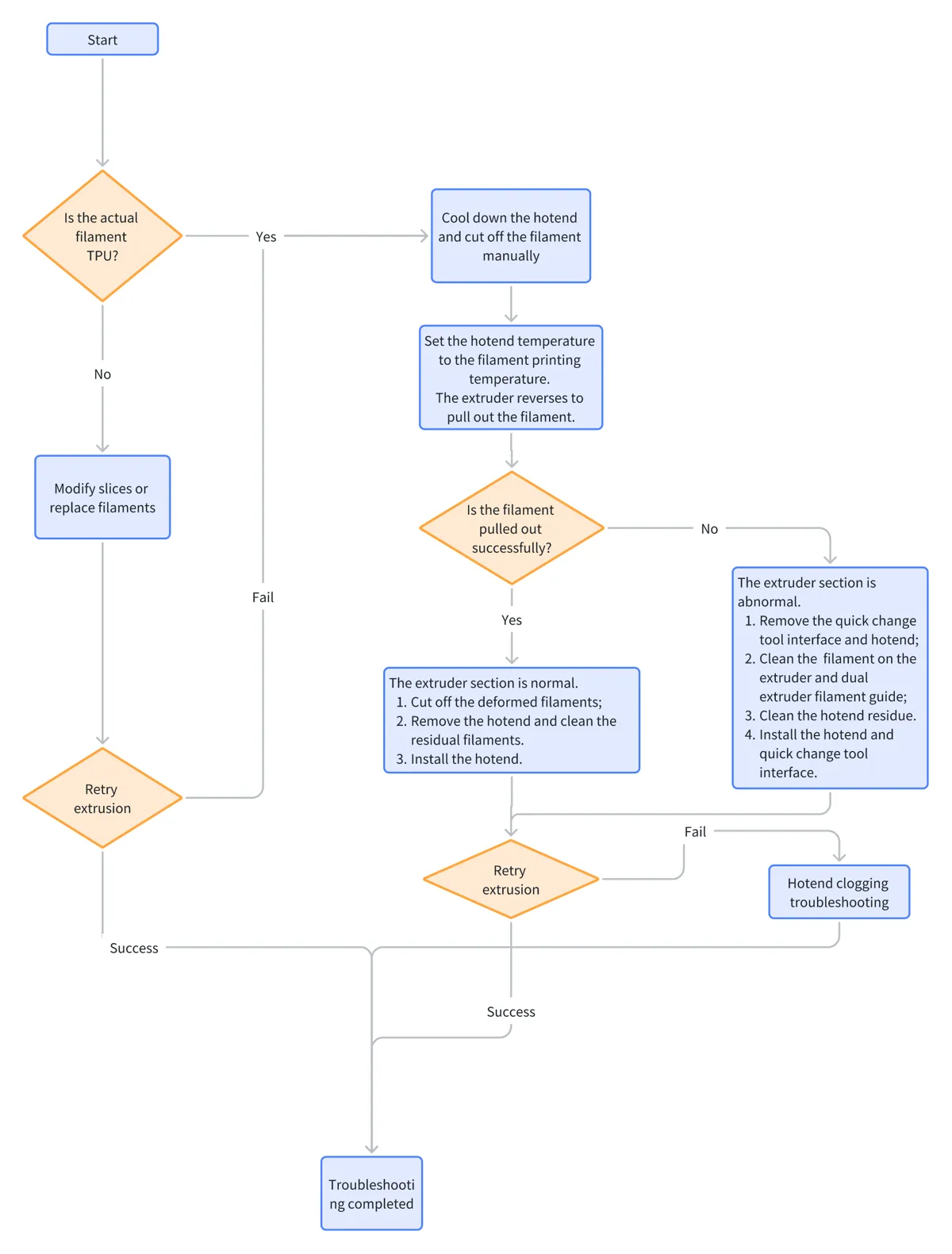

Fejlisoleringsproces

Løsninger

Du kan justere rækkefølgen af disse løsninger efter behov.

Trin 1. Kontrollér filamentparametre i sliceren

1. Hvis den filamenttype, der er indstillet i sliceren, ikke matcher det filament, der faktisk anvendes, kan det forårsage luftprint. Justér slicer-parametrene, eller udskift filamentet, så de matcher.

2. Prøv ekstruderingen igen. Hvis advarslen om luftprint fortsætter, gå videre til trin 2.

Trin 2. Køl hotend ned, og skær filamentet manuelt over

1. Sæt hotend-temperaturen til 0 °C, og vent, til den er kølet ned til stuetemperatur.

2. Tryk på skæreren på den side, hvor ekstruderingsproblemet er, for at skære filamentet over.

Trin 3. Varm hotend op, og forsøg at trække filamentet ud baglæns

1. Sæt hotend-temperaturen til filamentets printtemperatur, og vent, til den er varmet op.

2. Frakobl PTFE-slangen øverst på ekstruderen.

3. Betjen ekstruderen, så den roterer baglæns, mens du manuelt trækker i filamentet.

Trin 4-1. Hvis filamentet kan trækkes ud i trin 2, fungerer ekstruderen normalt

1. Klip den bøjede eller udvidede forende af filamentet af.



2. Sæt hotend-temperaturen til 100 °C, fjern hotend, og brug en spidstang til at fjerne rester af filament fra hotend-indgangen, mens den stadig er varm (pas på høje temperaturer; brug handsker om nødvendigt).

Trin 4-2. Hvis filamentet ikke kan trækkes ud i trin 2, kan ekstruderen være defekt

1. Afmontér ekstruderens frontdæksel og hotend.
   Se trin 1-5 i wiki-guiden Sådan afmonteres og monteres H2D-værktøjshovedet/Udskiftningsvejledning for induktions-hotend på H2C for at fjerne quick change-værktøjsinterfacet og hotend.

2. Brug en spidstang til at fjerne rester af filament fra hotend, mens den stadig er varm (pas på høje temperaturer; brug handsker om nødvendigt).

3. Brug en saks til at klippe eventuelt deformeret filament inde i værktøjshovedet af, frakobl PTFE-slangen over værktøjshovedet, og træk filamentet manuelt ud af værktøjshovedet.

4. Kontrollér, om filamentet sidder fast ved frontdækslets føringsindgang eller inde i den. Rengør den i så fald. Se:

• Sådan kontrollerer du, hvilken del der er tilstoppet på H2D;
• Kontrol af tilstopning på H2C

Trin 5. Montér hotend og quick change-værktøjsinterfacet, og forsøg ekstrudering

1. Montér hotend og quick change-værktøjsinterfacet (se Sådan afmonteres og monteres H2D-værktøjshovedet; Udskiftningsvejledning for induktions-hotend på H2C)

2. Varm hotend op til filamentets printtemperatur.

3. Sæt filamentet i, og tryk på knappen for fremadgående ekstrudering på skærmen for at forsøge ekstrudering.

Trin 6. Hvis ekstruderingstesten mislykkes, fejlfind en tilstopning i hotend

Se:

• Procedure til rensning af dyse/hotend på H2D;
• Rensevejledning for dyse/hotend på H2C

Hvis ovenstående løsninger ikke løser problemet, indsend en sag, og upload printerens logfiler.
