Forholdsregler:

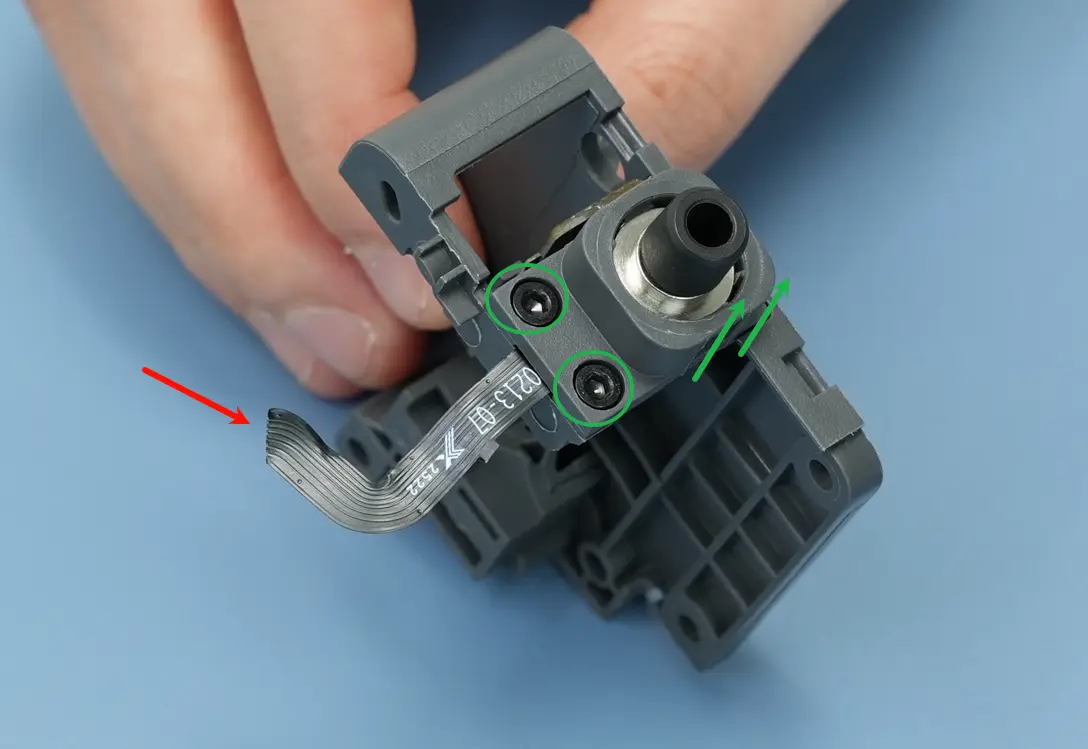

Sørg for at følge afmonteringsrækkefølgen i denne artikel nøje. Især før du fjerner dækslet på extruderen, skal du først fjerne extruderens filamentsensor (håndtér den forsigtigt, så du ikke trækker for hårdt), da sensorens ledninger ellers kan blive ødelagt.
Hvornår gælder det
Printeren melder om overbelastning af extrudermotoren, tom ekstrudering, eller der er ingen fejl, men det kan ses, at hotend ikke kan ekstrudere filament.
Mulige steder for tilstopning
- Extruder-enheden
- Hotend
Nødvendigt værktøj
- H1.5 eller H2.0 unbrakonøgle
- Pincet og pusteballon
- Dobbeltklæbende tape
Fejlfindingstrin
Trin 1. Fjern hotend

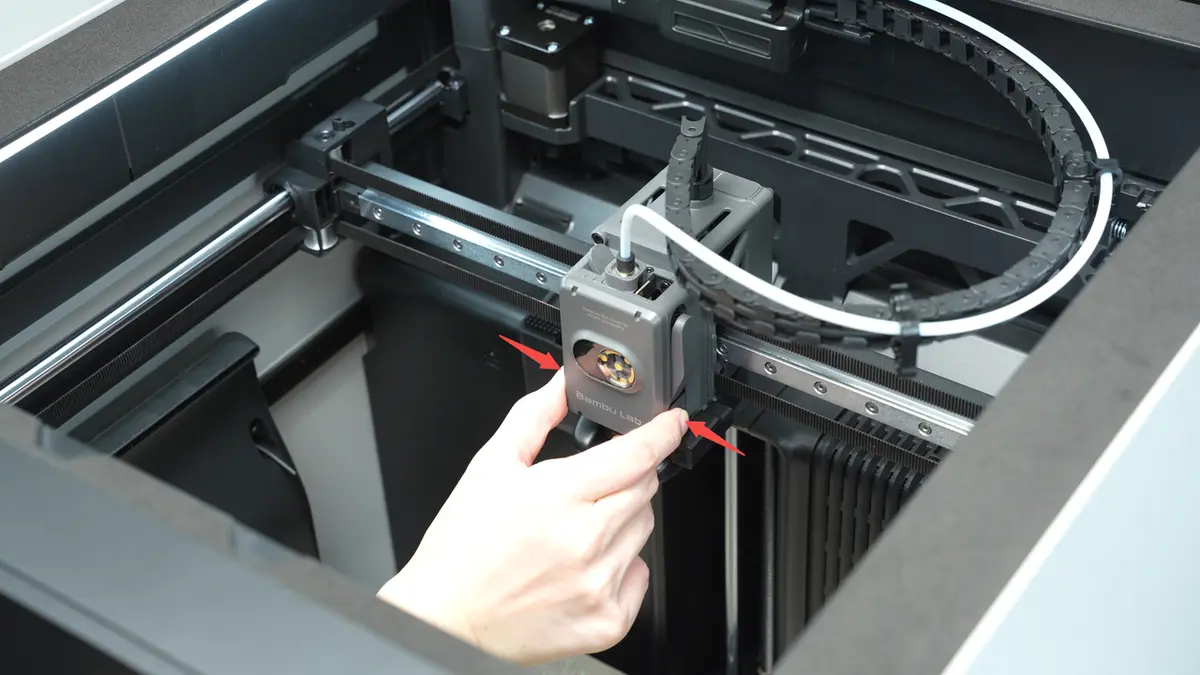

Tryk fra siden på frontdækslet på toolhead for at låse det op og fjerne det.

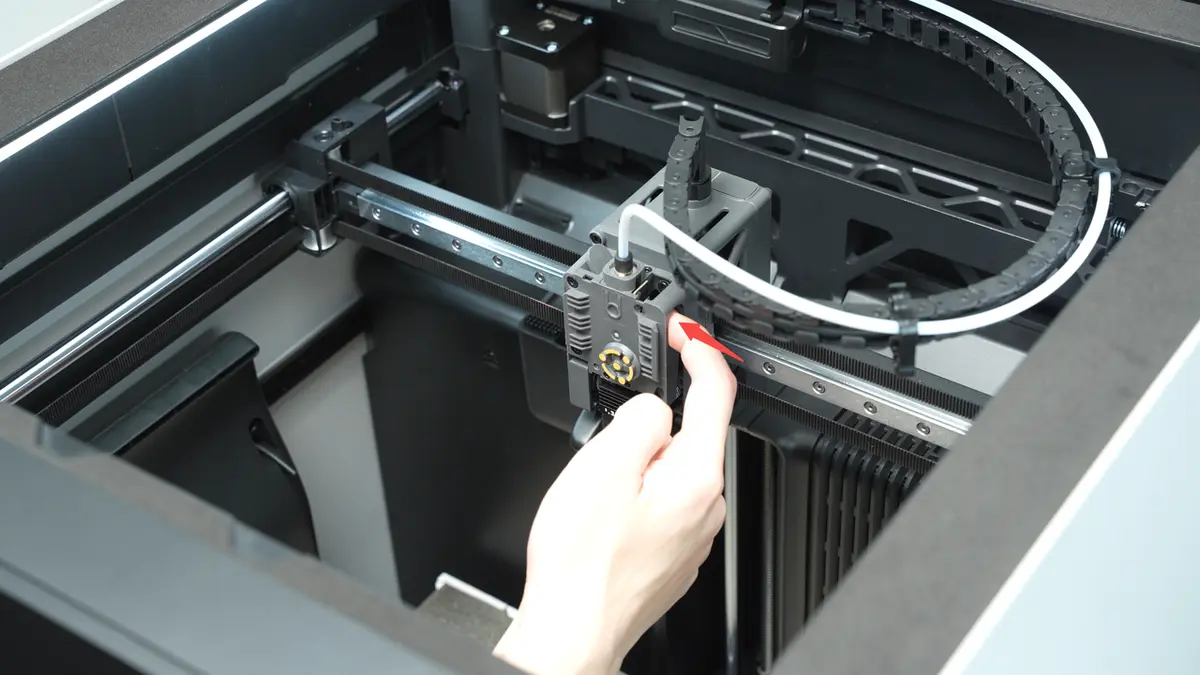

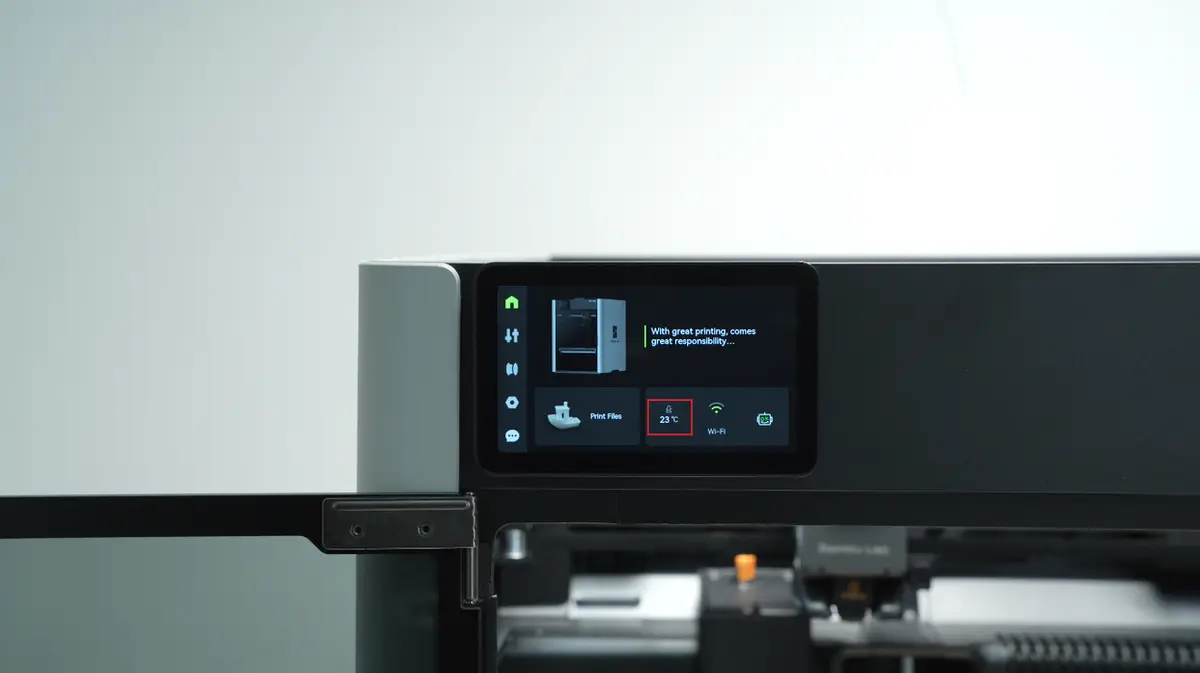

Sørg for, at hotend har stuetemperatur. Tryk på skæreren for at skære filamentet over.

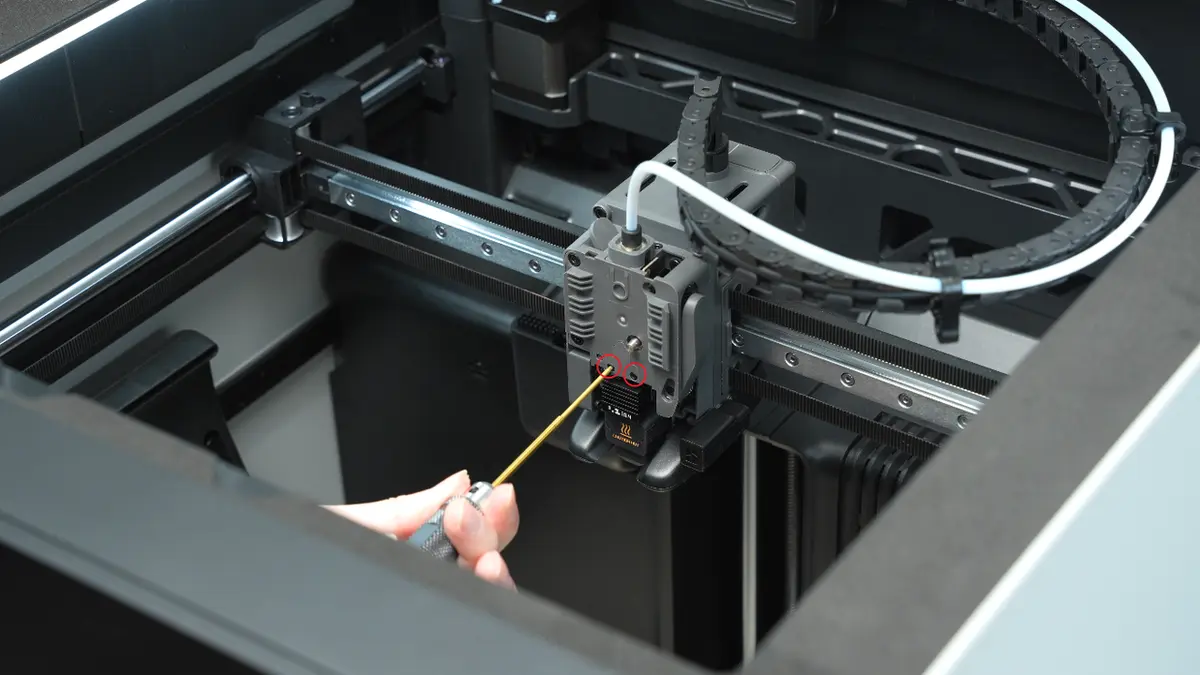

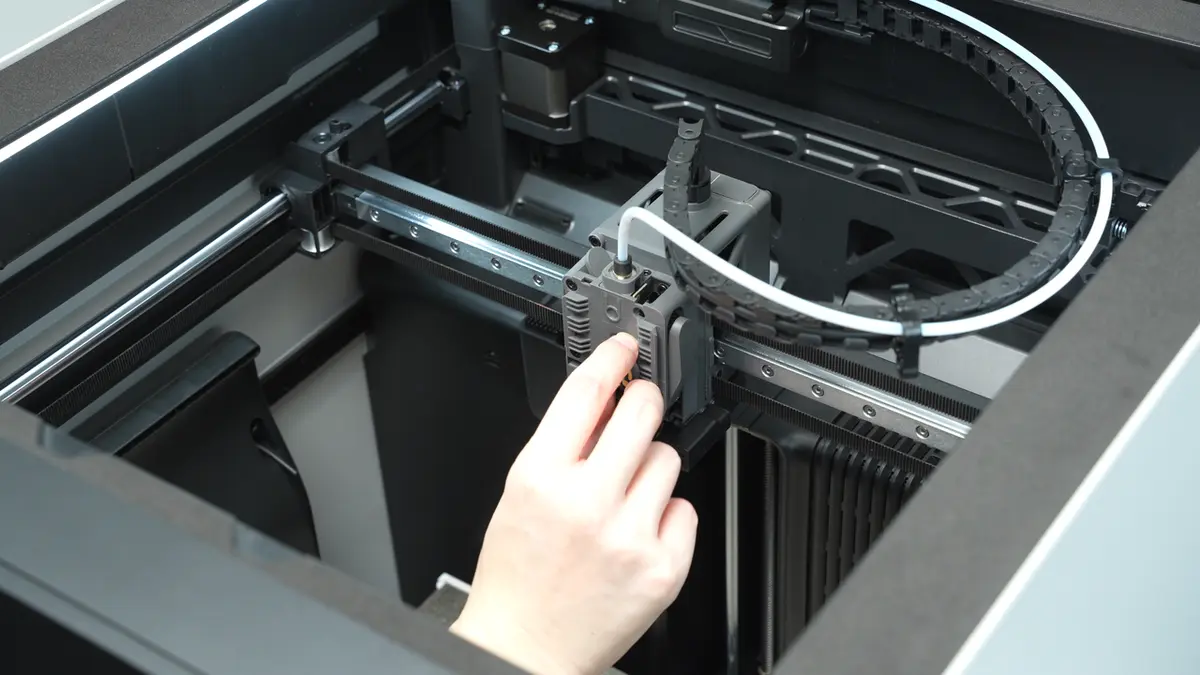

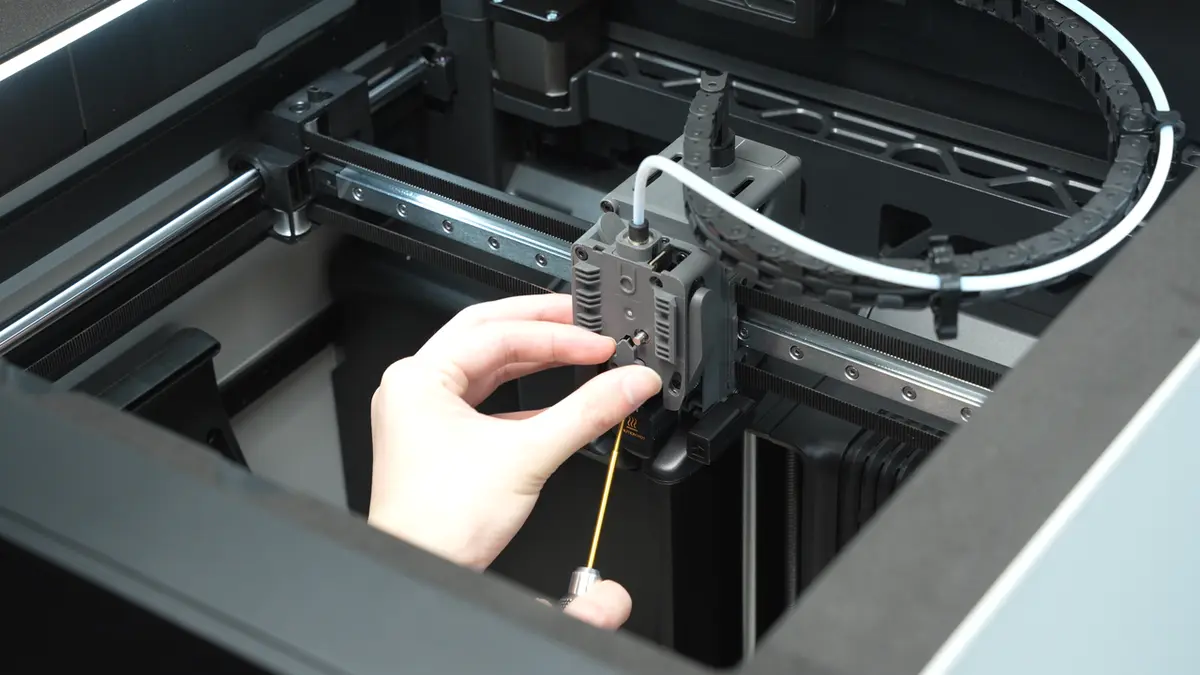

Fjern drejehjulet. Brug en H1.5 unbrakonøgle til at fjerne de to skruer og tag filamentføringsblokken af.
Under normale omstændigheder kan hotend fjernes direkte uden at afmontere filamentføringsblokken. Vi vælger dog at fjerne klemmen først for at lette den efterfølgende rensning i denne wiki.

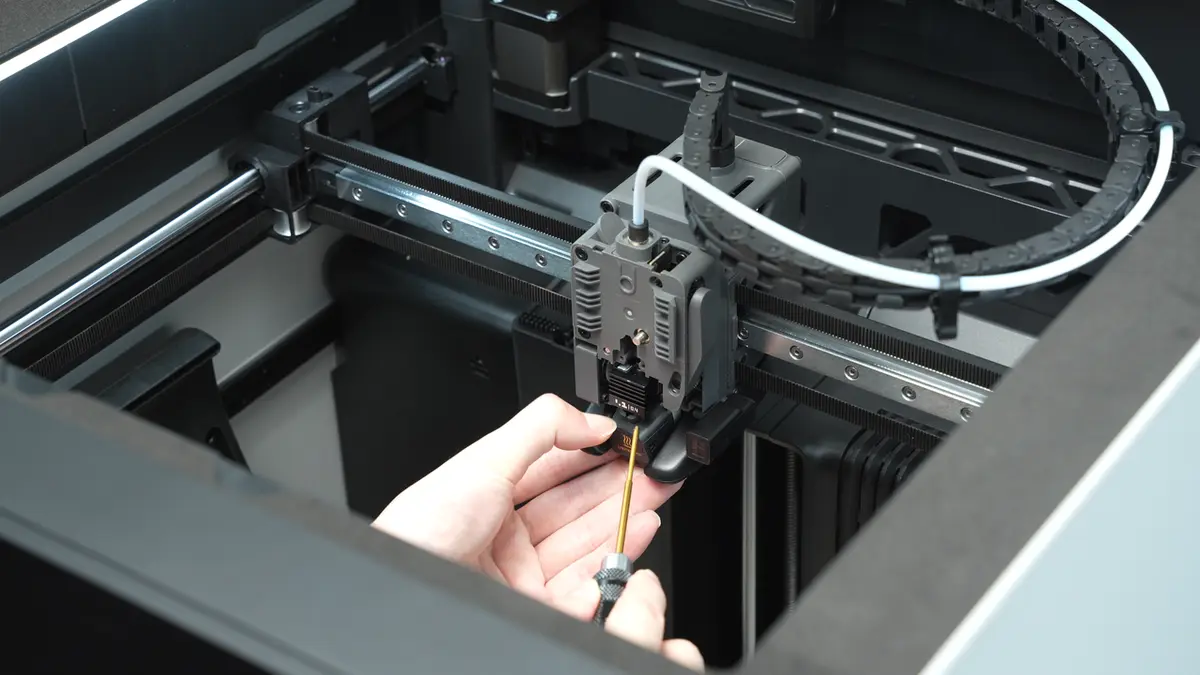

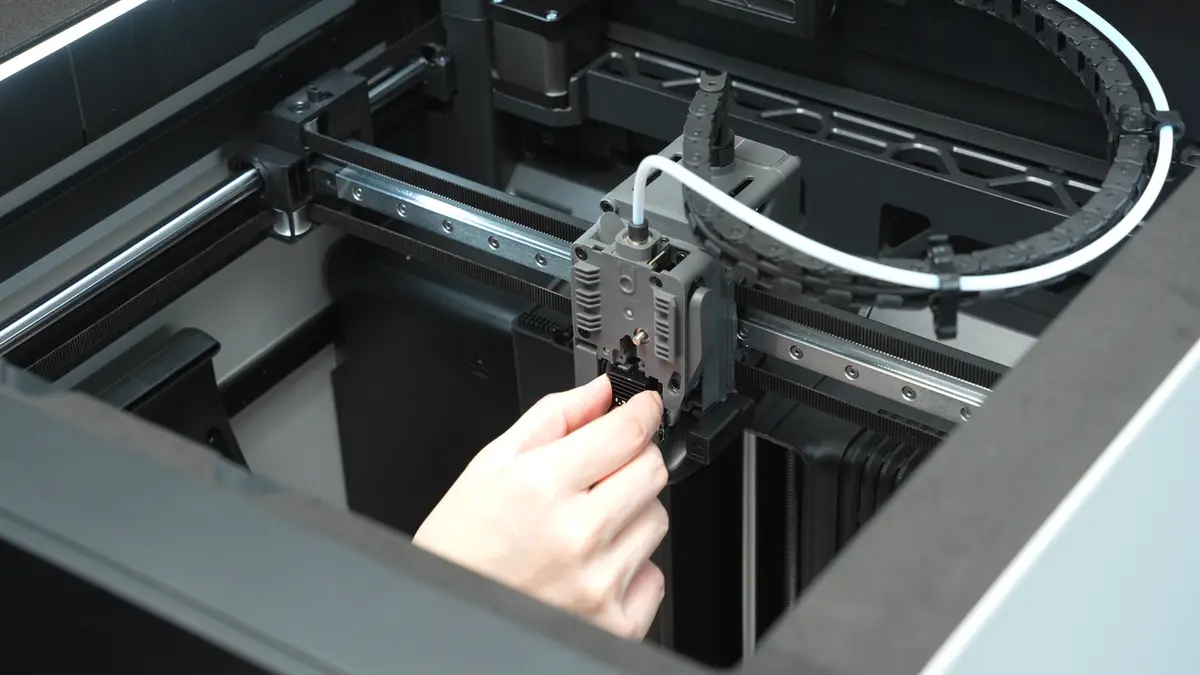

Fjern silikonesokken, frigør hotend-låsen, og tag derefter fat i køleribben med hånden for at fjerne hotend.
Trin 2. Ekstrudér filamentet manuelt

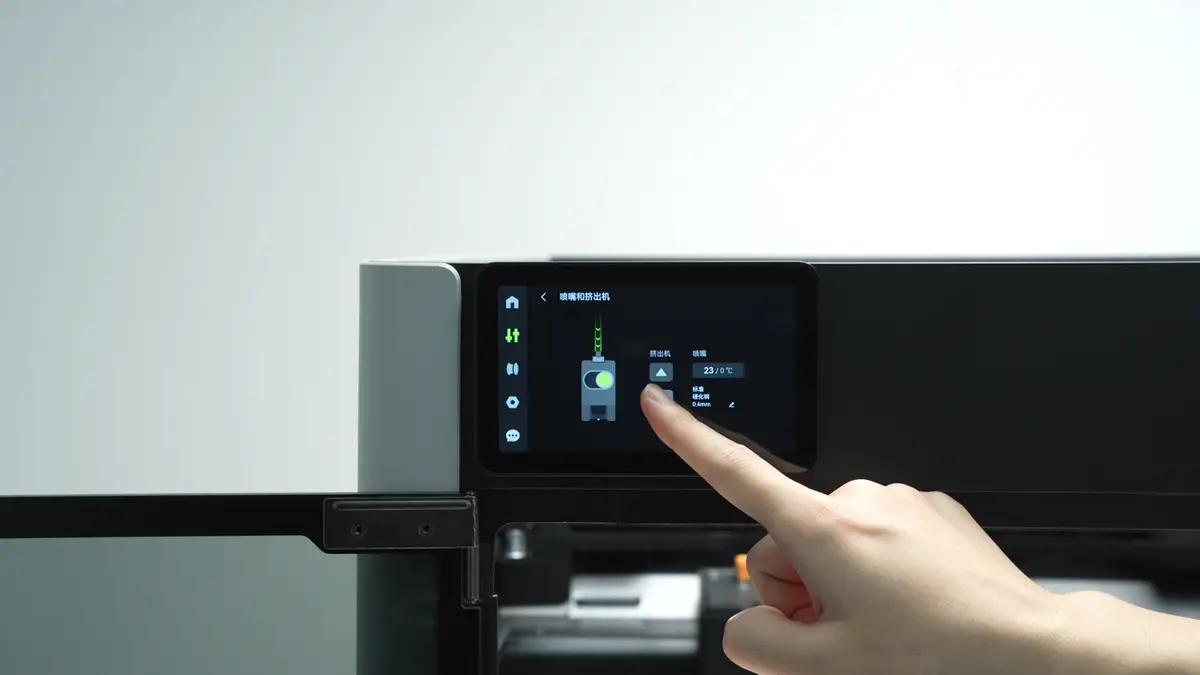

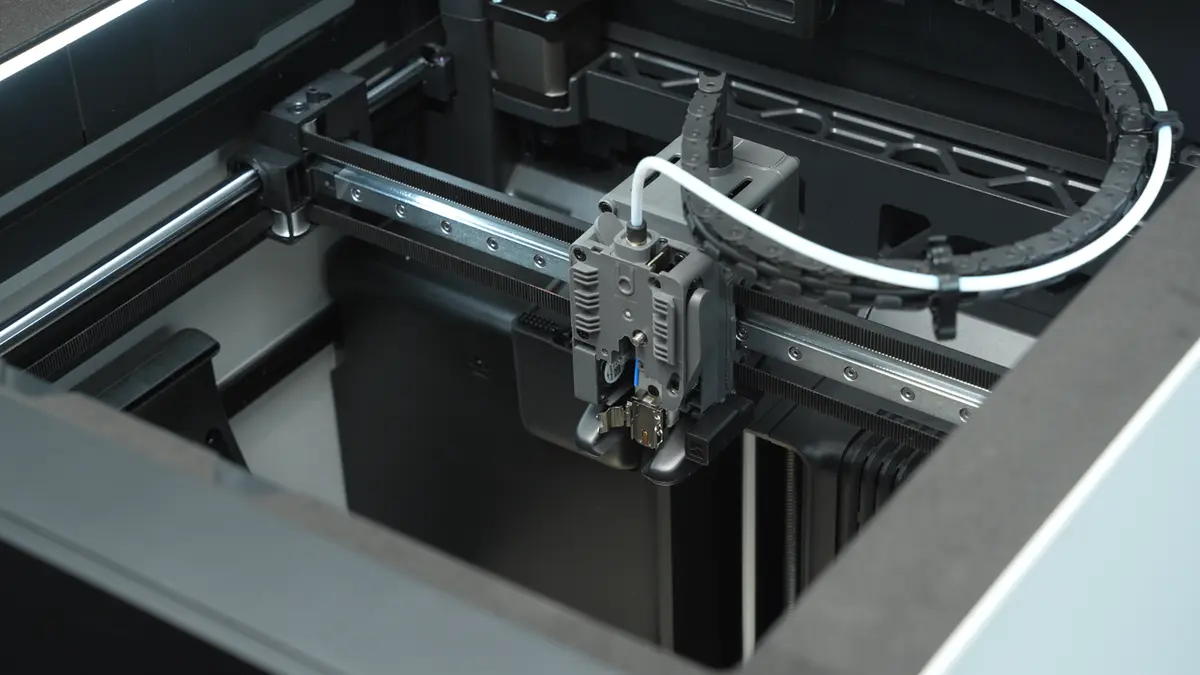

Når hotend er fjernet, føres filamentet ind i extruderen, og du forsøger manuel ekstrudering ved at trykke på ekstruderingsknappen på skærmen. Hvis printeren beder dig om at "Varm døsen op til over 170 °C", kan du vælge "Mind mig ikke om det".
Hvis filamentet ekstruderes jævnt, tyder det sandsynligvis på en tilstopning i hotend. Vi anbefaler, at du følger H2S-proceduren for rensning af hotend for vejledning i at rense hotend.
Hvis filamentet ikke kan ekstruderes korrekt eller trækkes tilbage, tyder det på en tilstopning eller blokering i extruderen, som kræver afmontering og rensning. Gå venligst videre til trin 3.
Tip: For at hjælpe med at diagnosticere problemet bedre bør du uploade en video af den manuelle ekstrudering, når du opretter din supportsag. Sørg for, at videoen tydeligt viser filamentets vej, trinnene i den manuelle ekstrudering og det endelige resultat.
Trin 3. Generel rensning

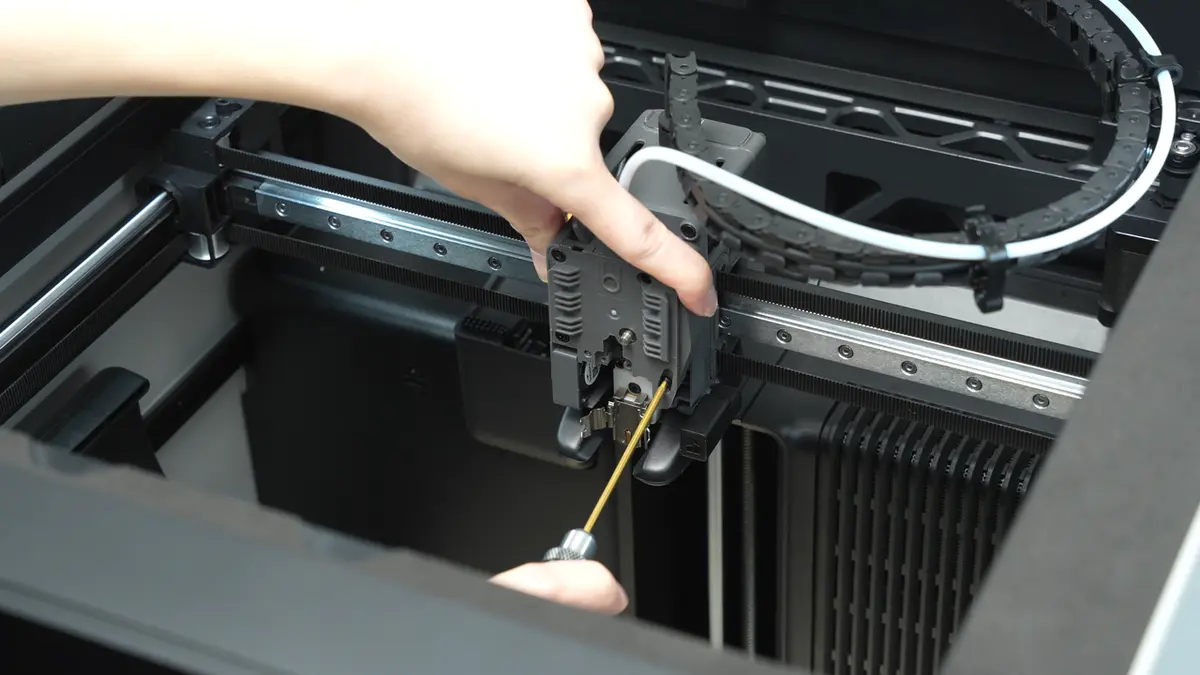

Brug en H2.0 unbrakonøgle til at fjerne skæreskruen og løsne skærehåndtaget. Det giver mulighed for rensning fra siden af extruderen.

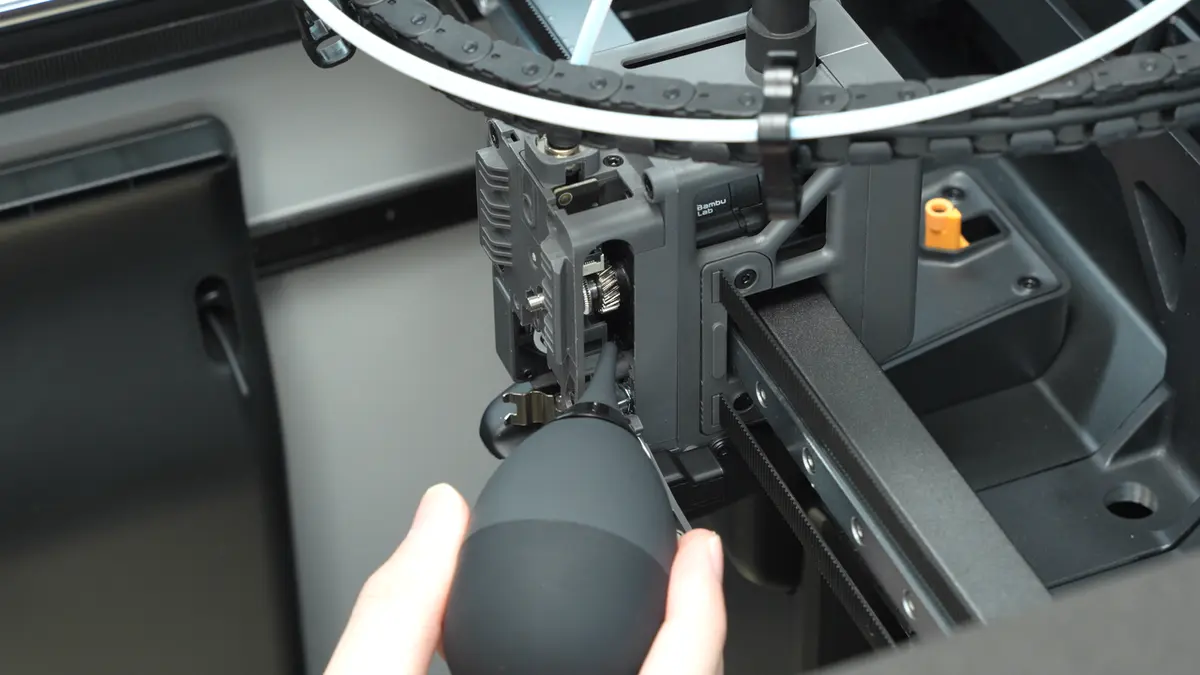

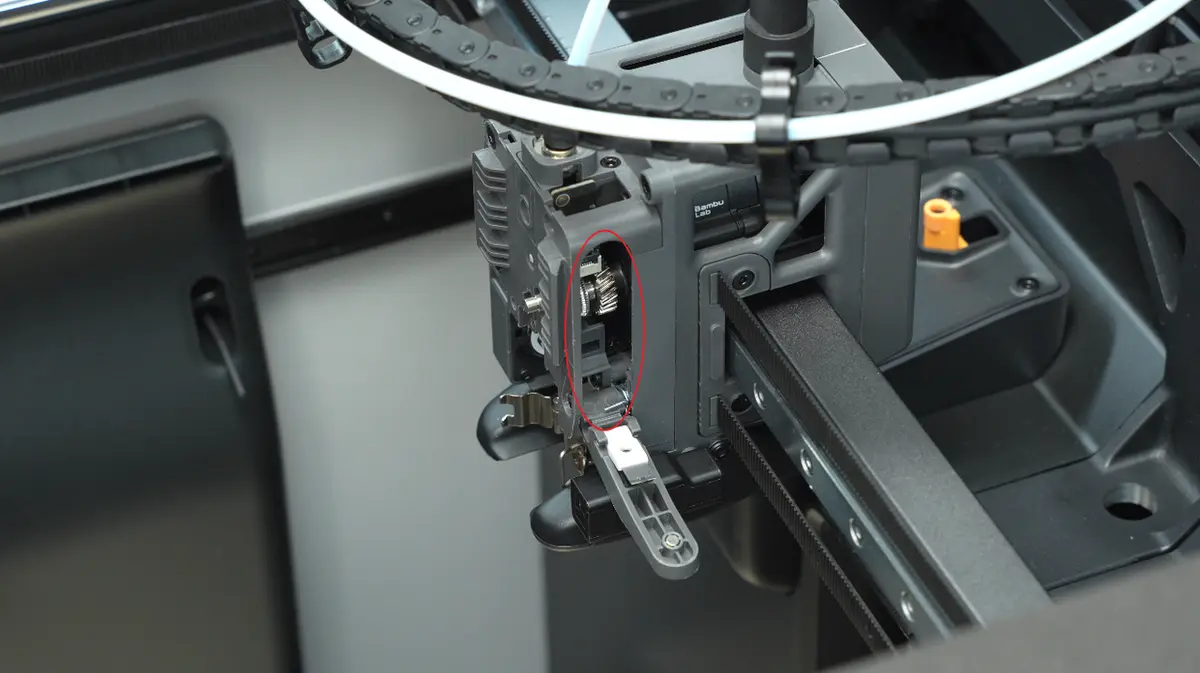

Brug en pincet eller en luftblæser til at rense indvendigt snavs og rester fra de markerede steder. I slukket tilstand drejes det sorte tandhjul manuelt med uret under rensningen.
Hvis rensning af extruderen efter ovenstående trin ikke løser problemet med forkert ekstrudering, kan det være nødvendigt at afmontere extruderen og fjerne extruder-enheden for en mere grundig rensning.
Trin 4. Grundig rensning

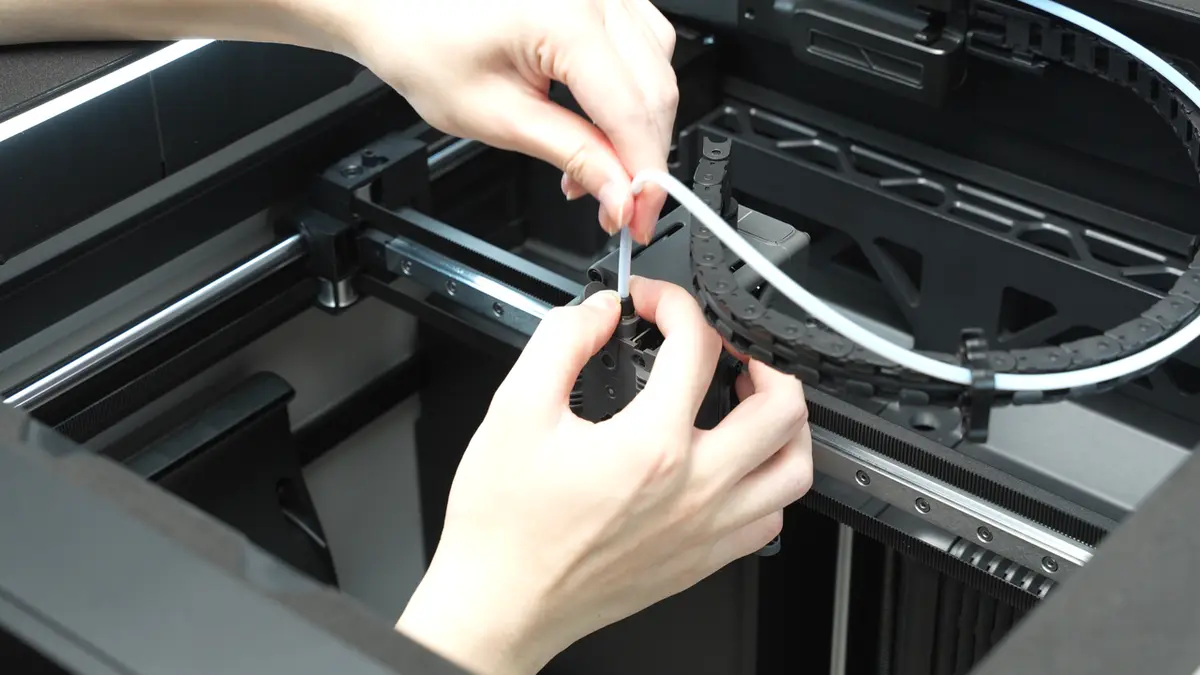

Tryk på den sorte ring for at frakoble PTFE-slangen.

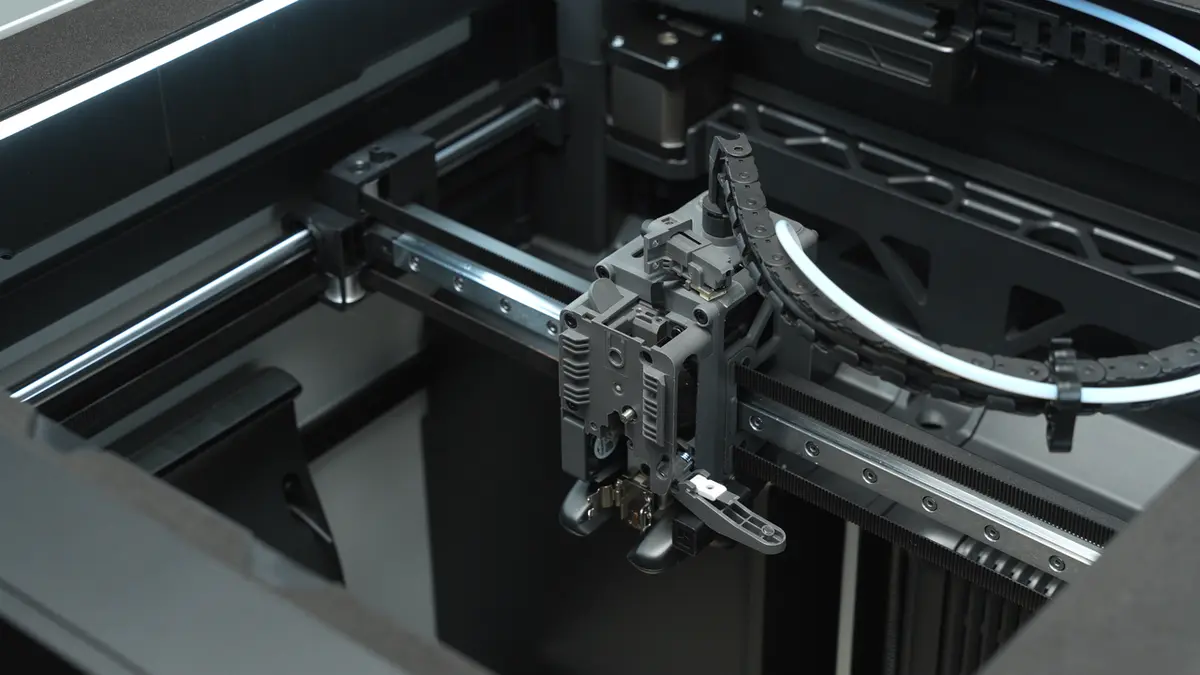

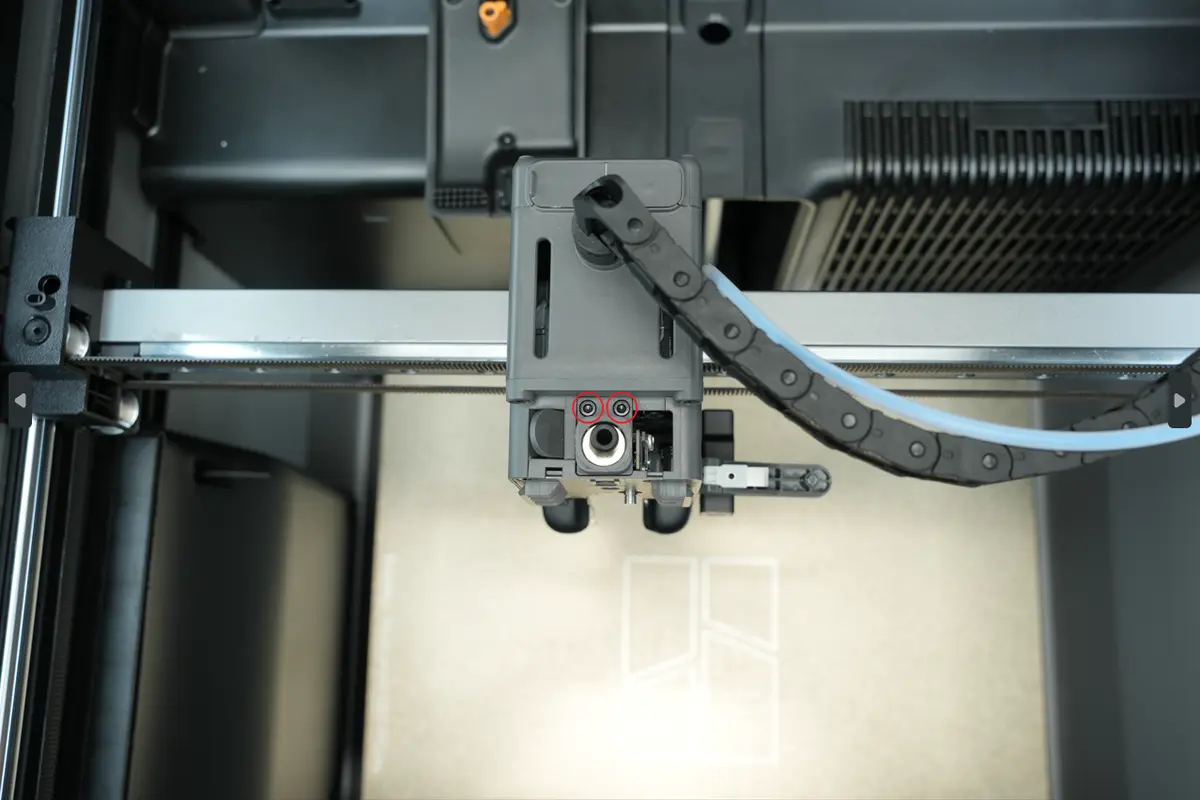

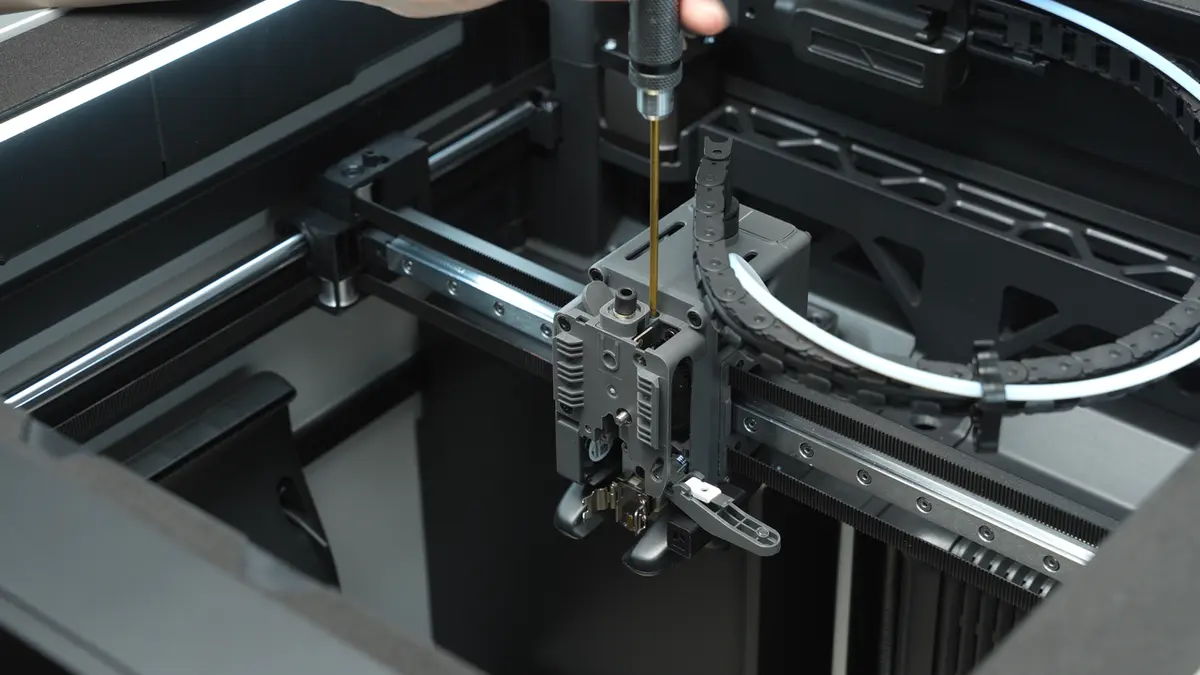

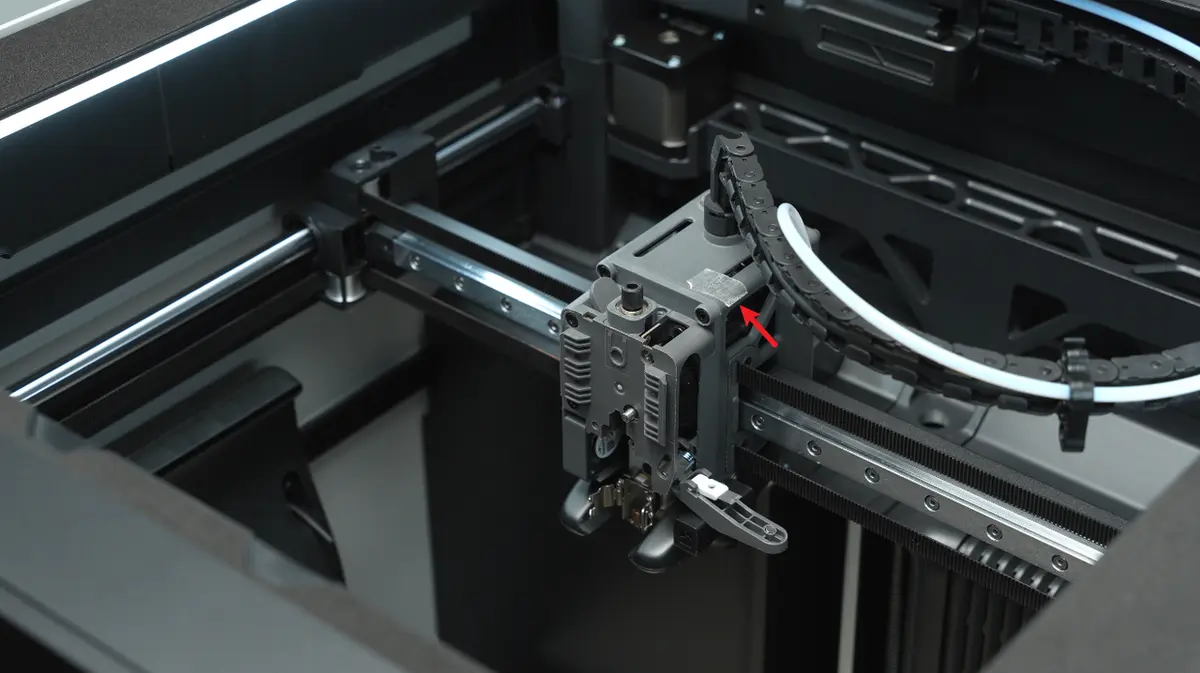

Brug en H2.0 unbrakonøgle til at fjerne de 2 skruer. Før du fjerner filamentsensoren, kan du placere dobbeltklæbende tape oven på toolhead for at holde filamentsensoren på plads, så den ikke falder af undervejs, som vist på diagrammet. Det er vigtigt at passe på ikke at beskadige det sorte FPC-kabel, når filamentsensoren placeres.
Der sidder et FPC-fladkabel på bagsiden af filamentsensoren. Håndtér det forsigtigt under afmonteringen for at undgå at beskadige eller knække kablet.

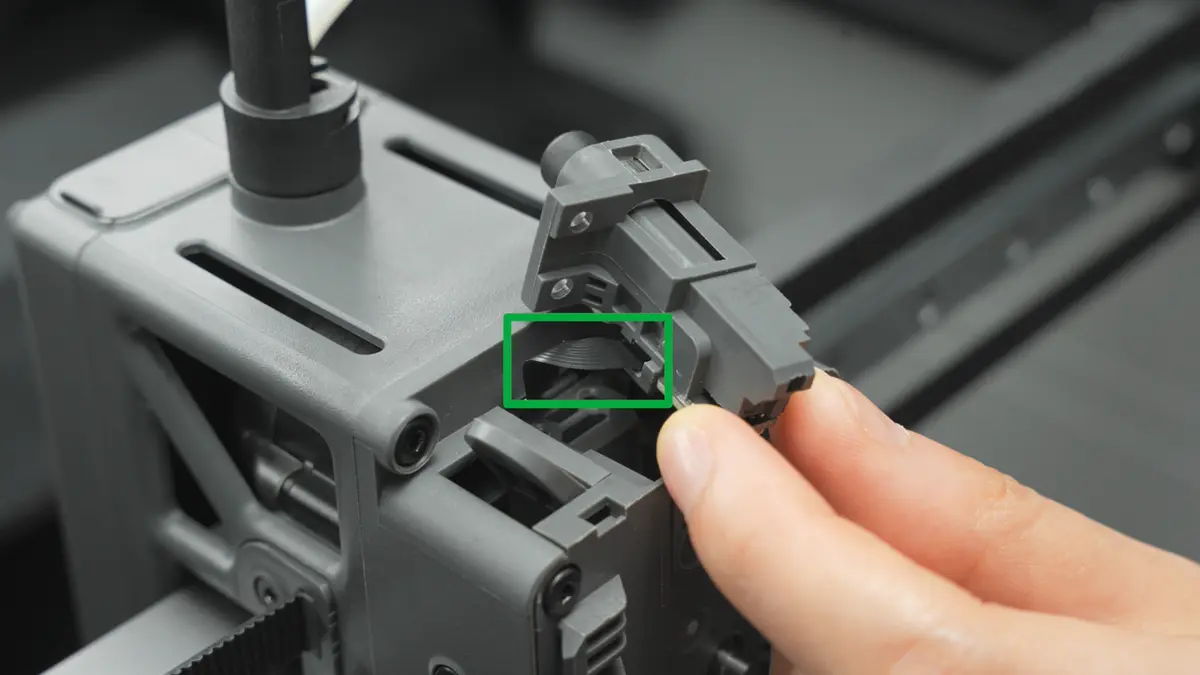

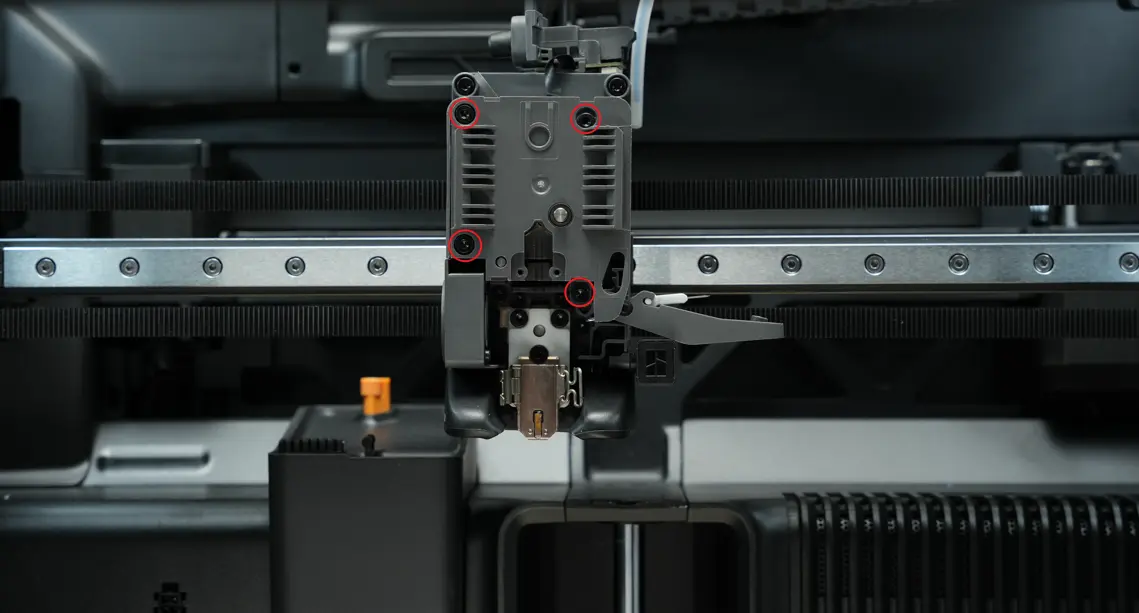

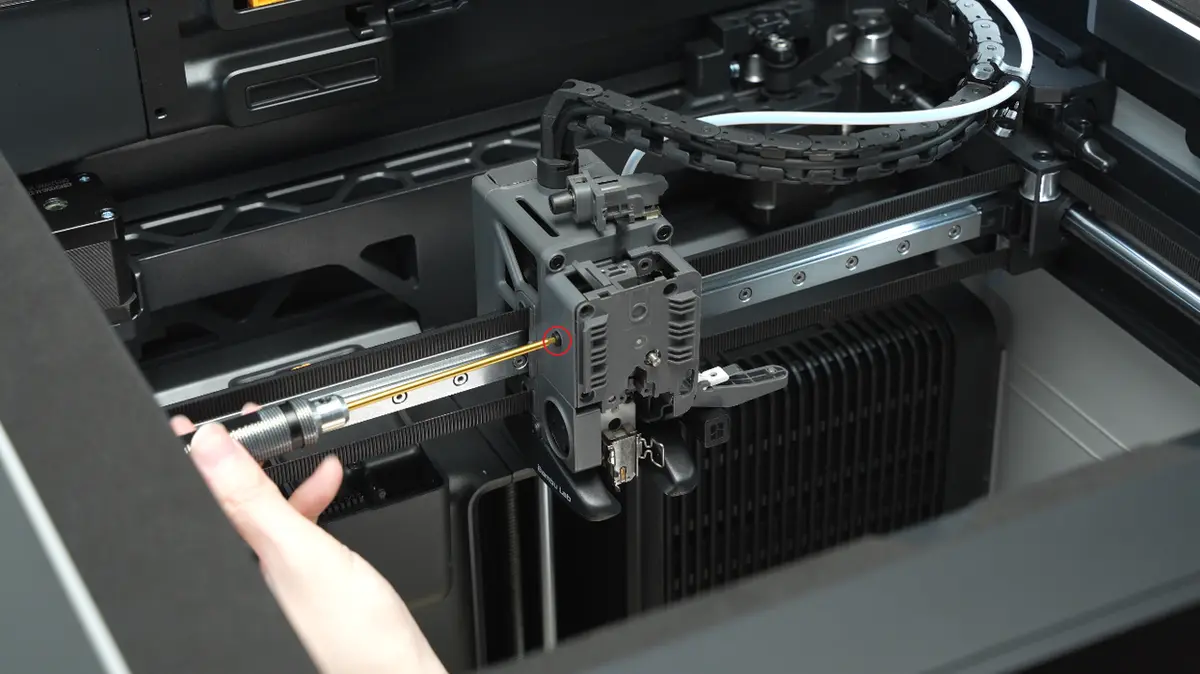

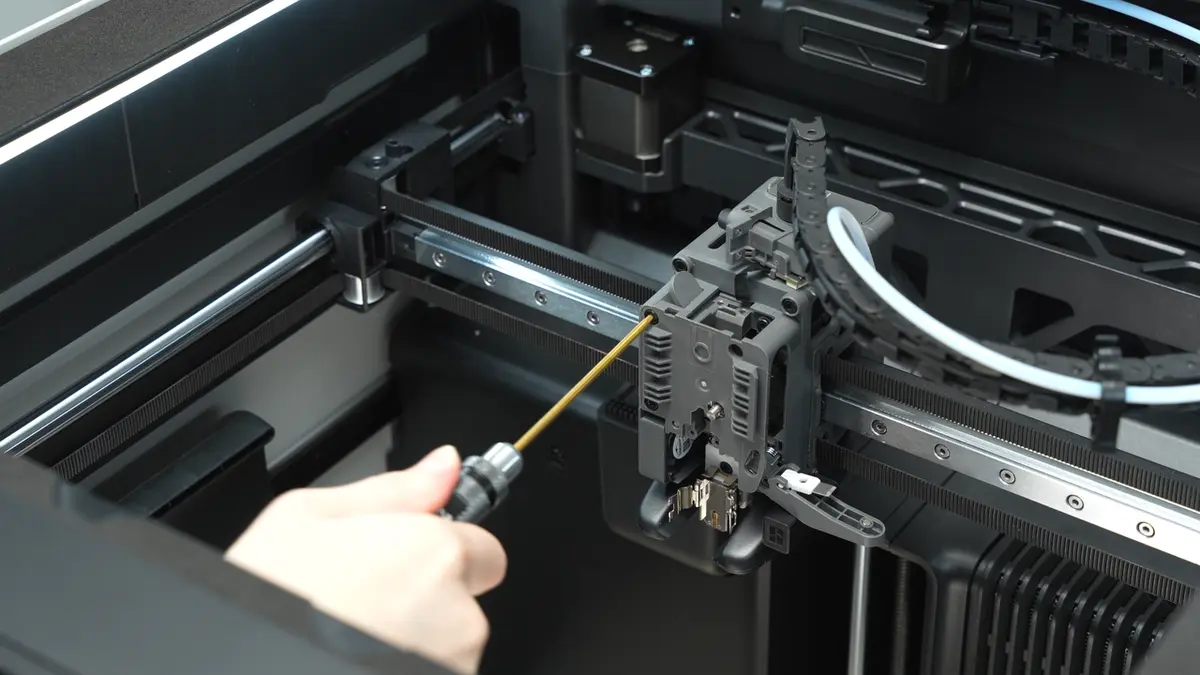

Før du fjerner extruderens frontdæksel, skal du først løsne skruen i siden (lige nok til at løsne den let) og derefter fjerne de 4 skruer på extruderens frontdæksel.
Fjern forsigtigt extruderens frontdæksel med et fast greb. Når frontdækslet fjernes, skal du passe på lejer og fjedre i frontdækslet, som kan falde ud.

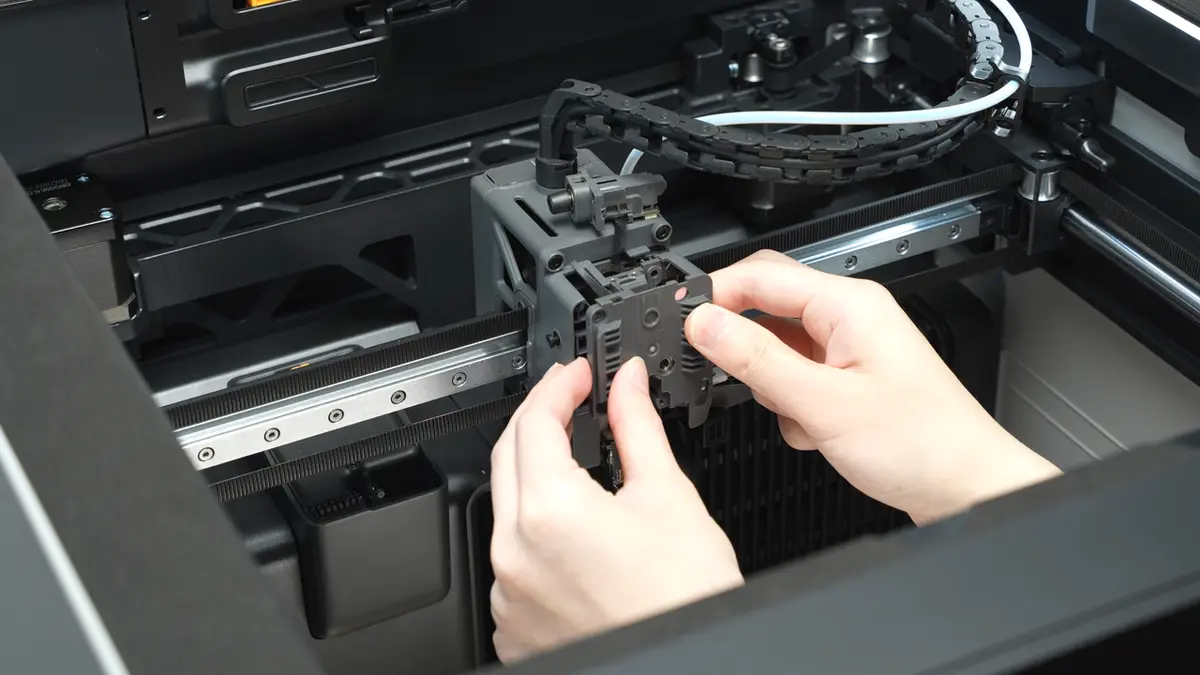

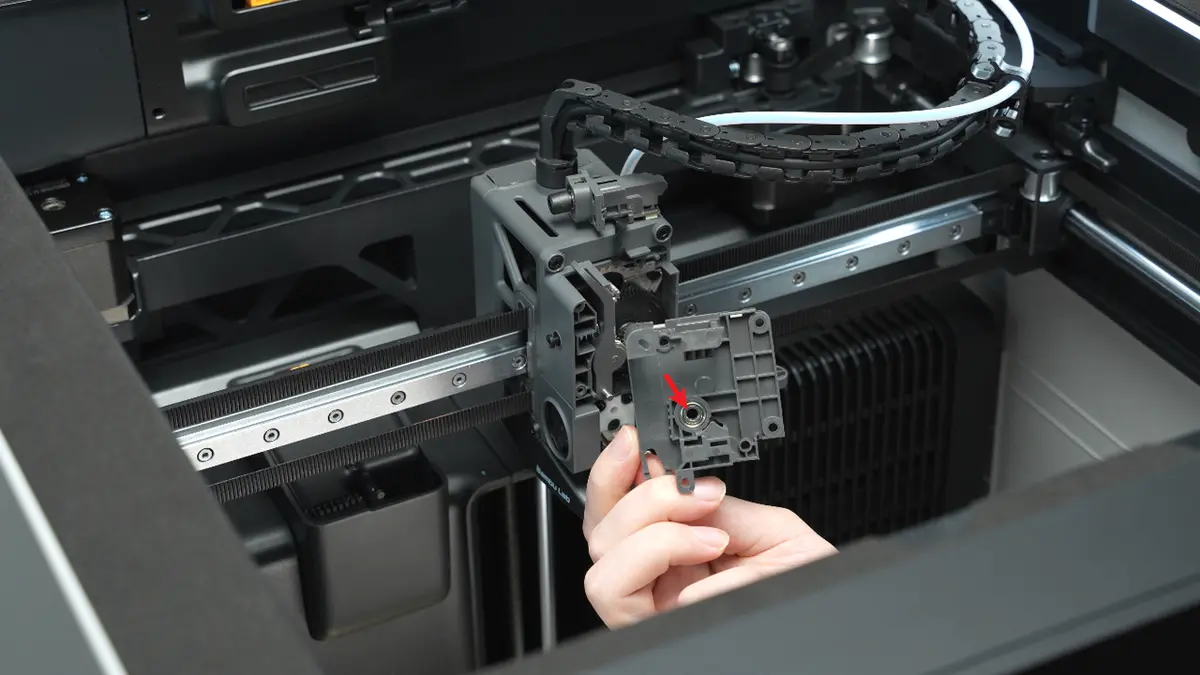

Fjern sideskruen helt, træk derefter forsigtigt den indvendige fjeder og endekappe ud med en pincet, og opbevar dem et sikkert sted, så de ikke bliver væk.

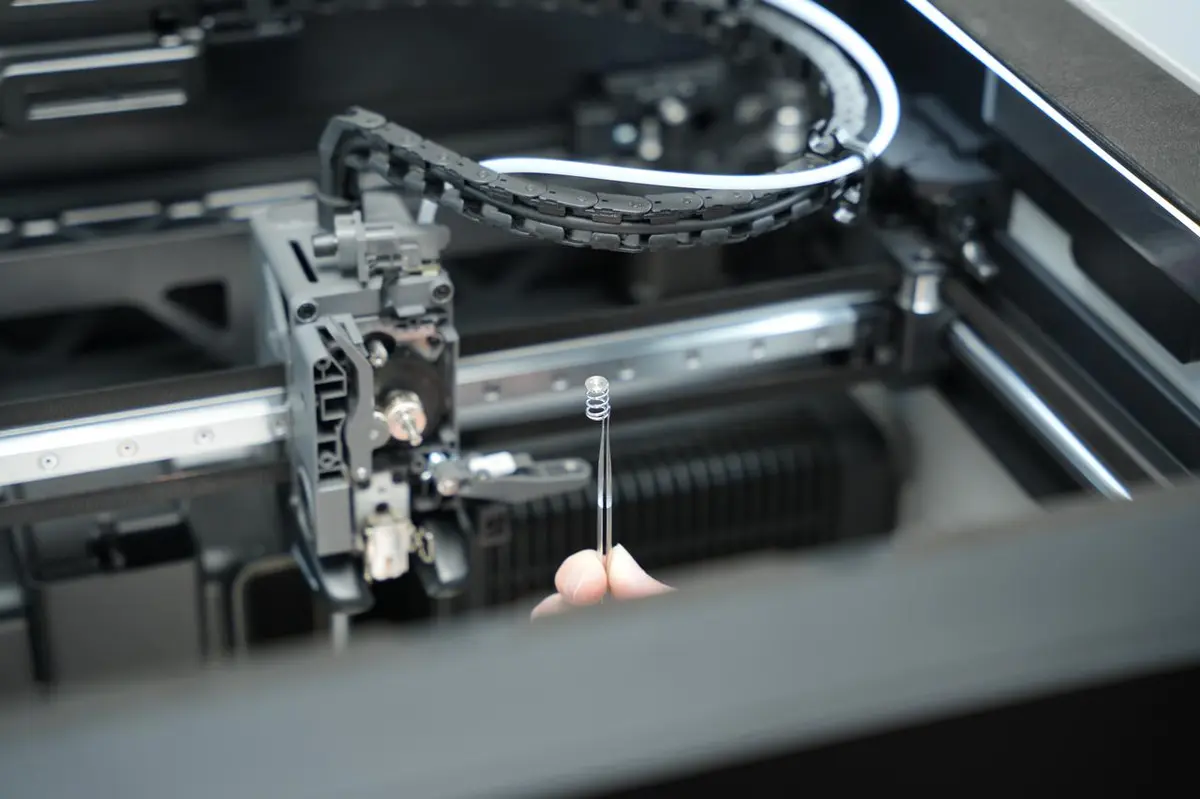

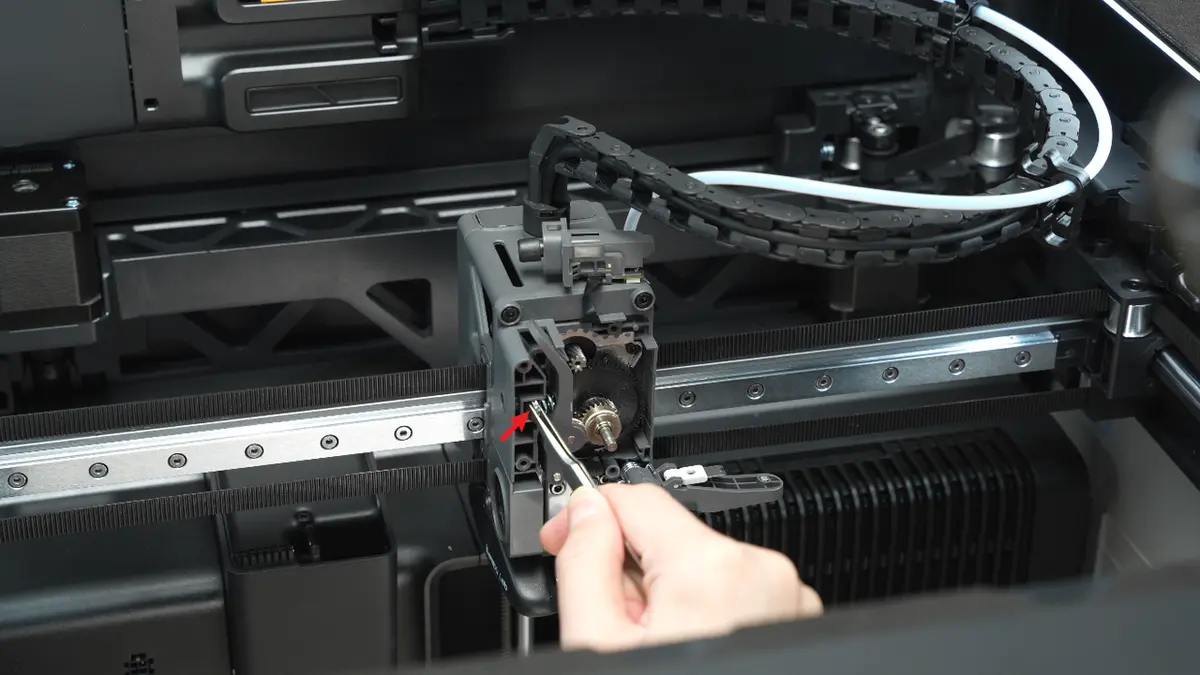

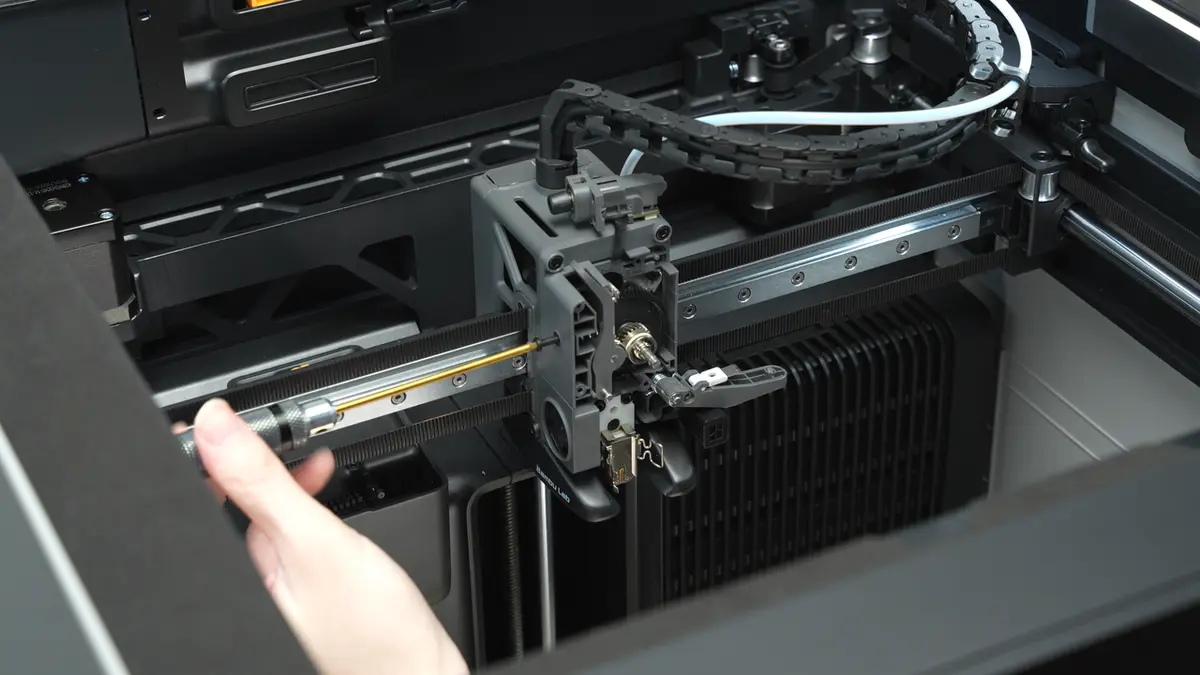

Fjern beslaget til det drevne hjul, og tag extruderens tandhjul ud.

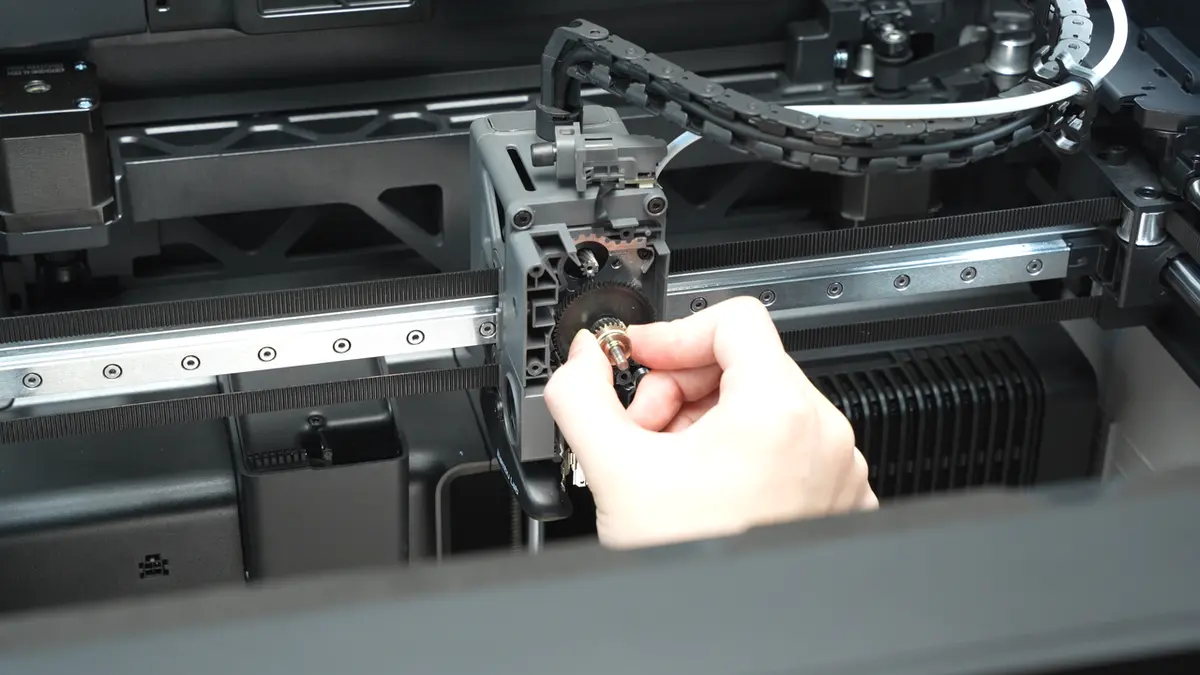

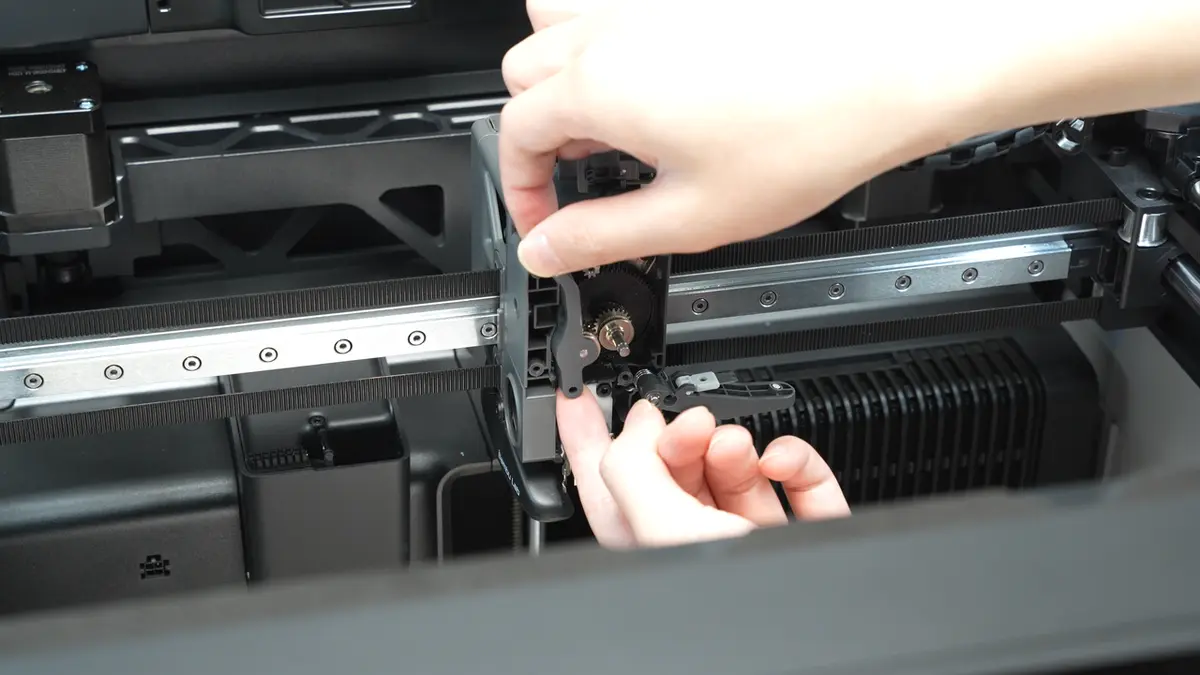

Rens de resterende filamentrester inde i extruderen.

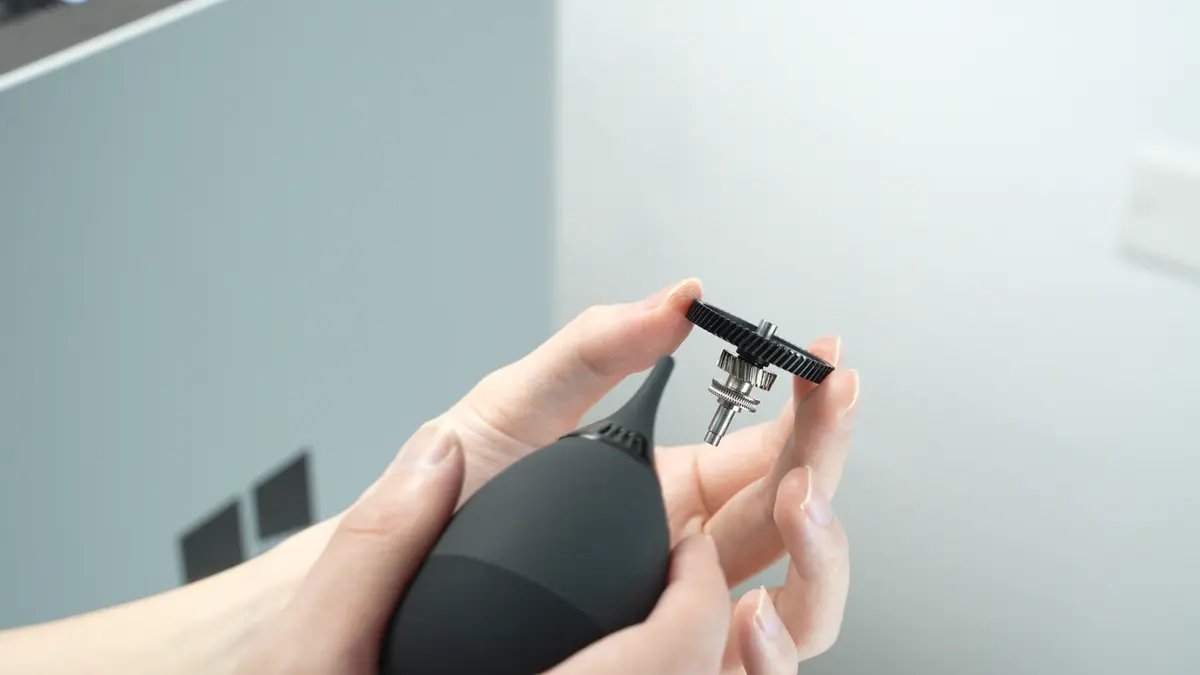

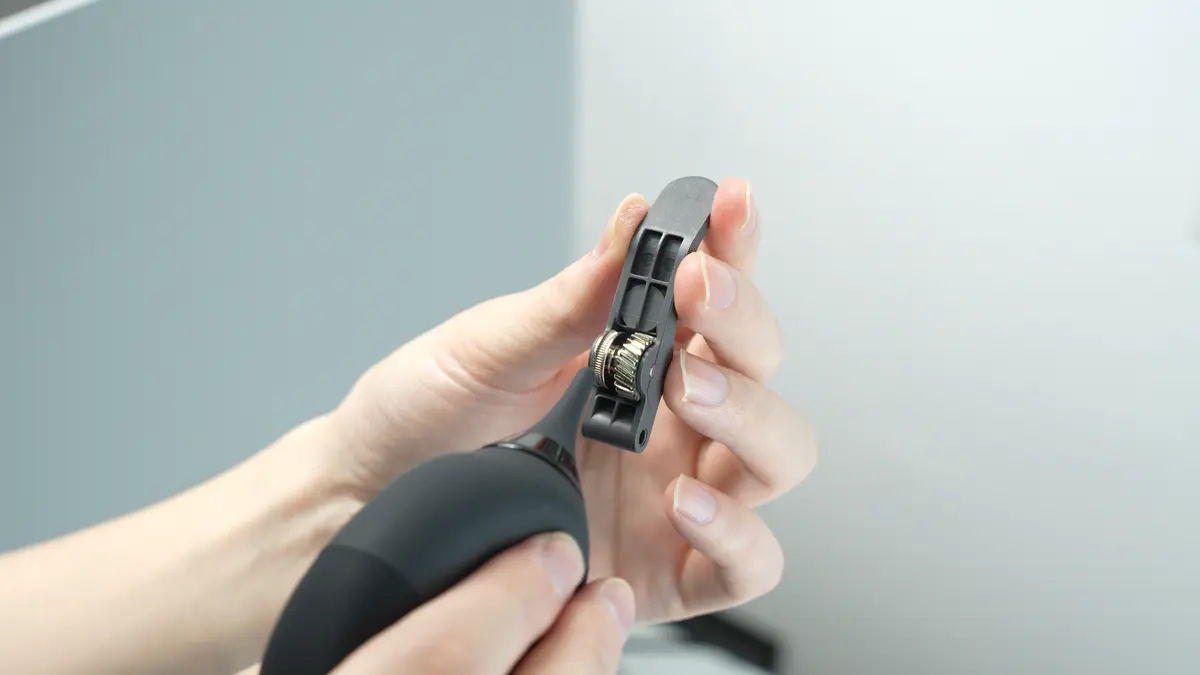

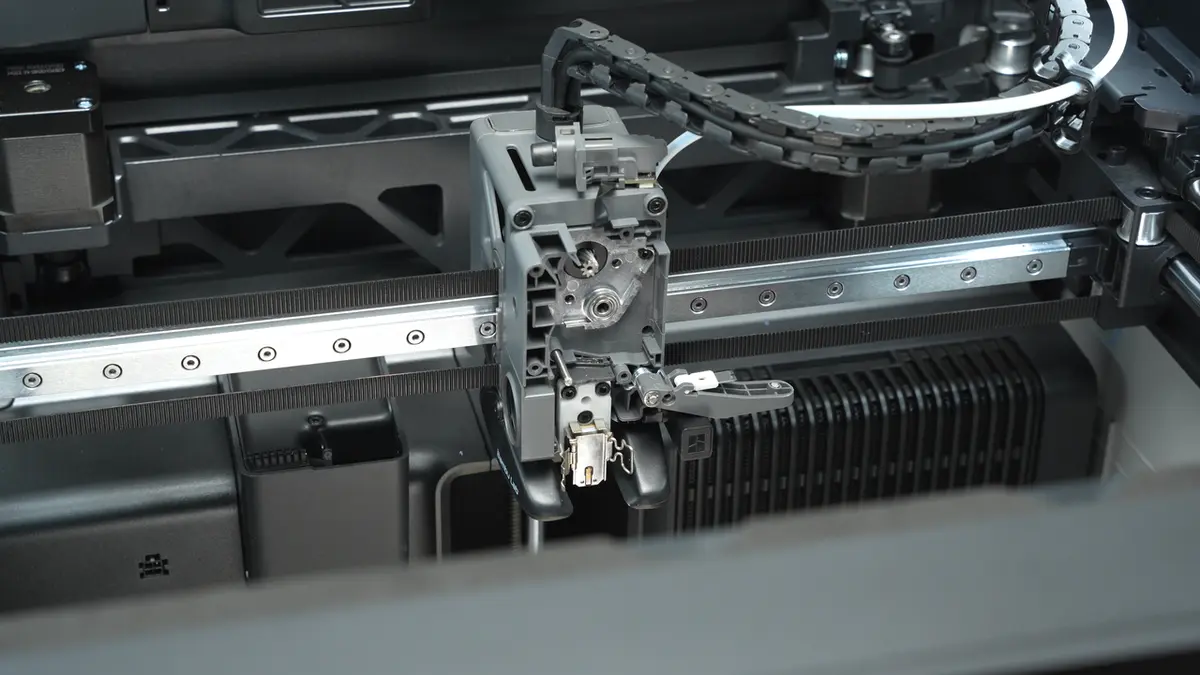

Brug også en luftblæser eller pincet til at rense filamentrester på extruderens tandhjul og det drevne hjul.
Trin 5. Monter extruder og hotend

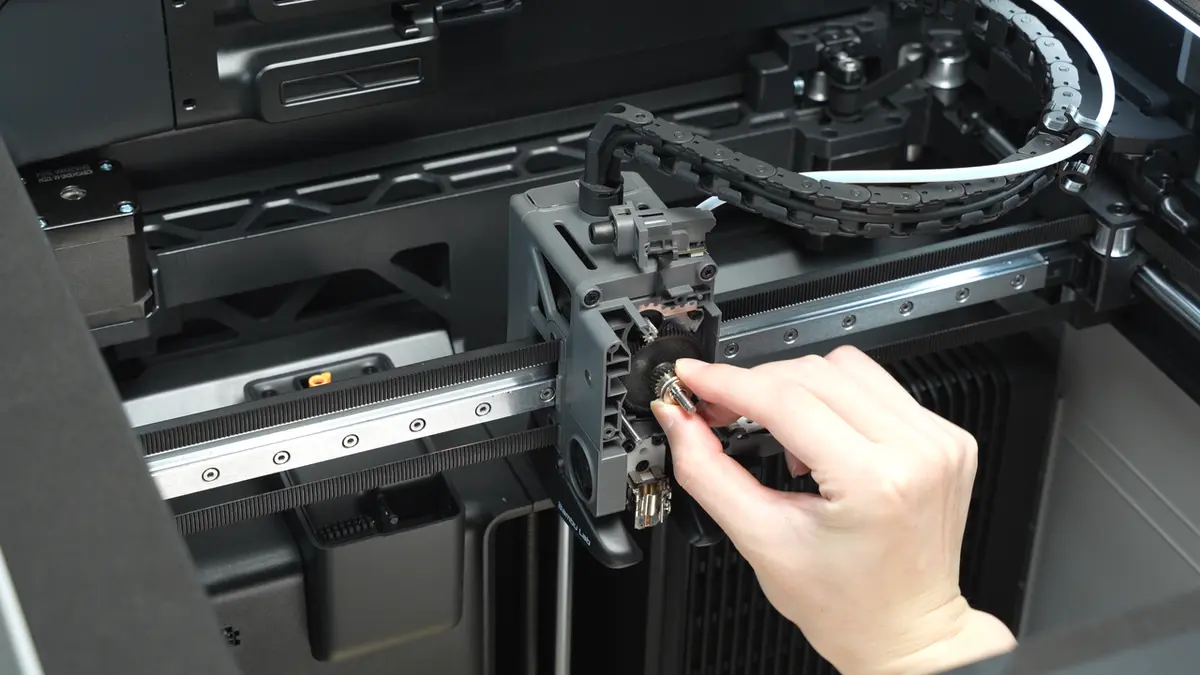

Monter extruderens tandhjul.

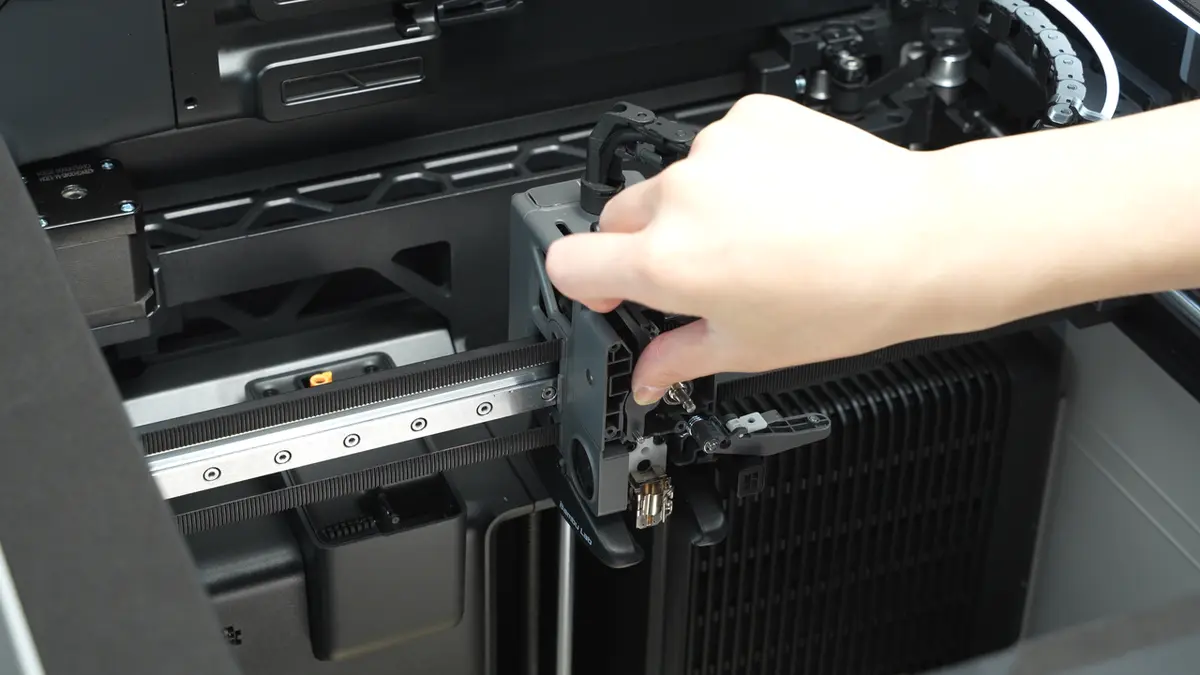

Monter beslaget til det drevne hjul på den tilsvarende aksel.

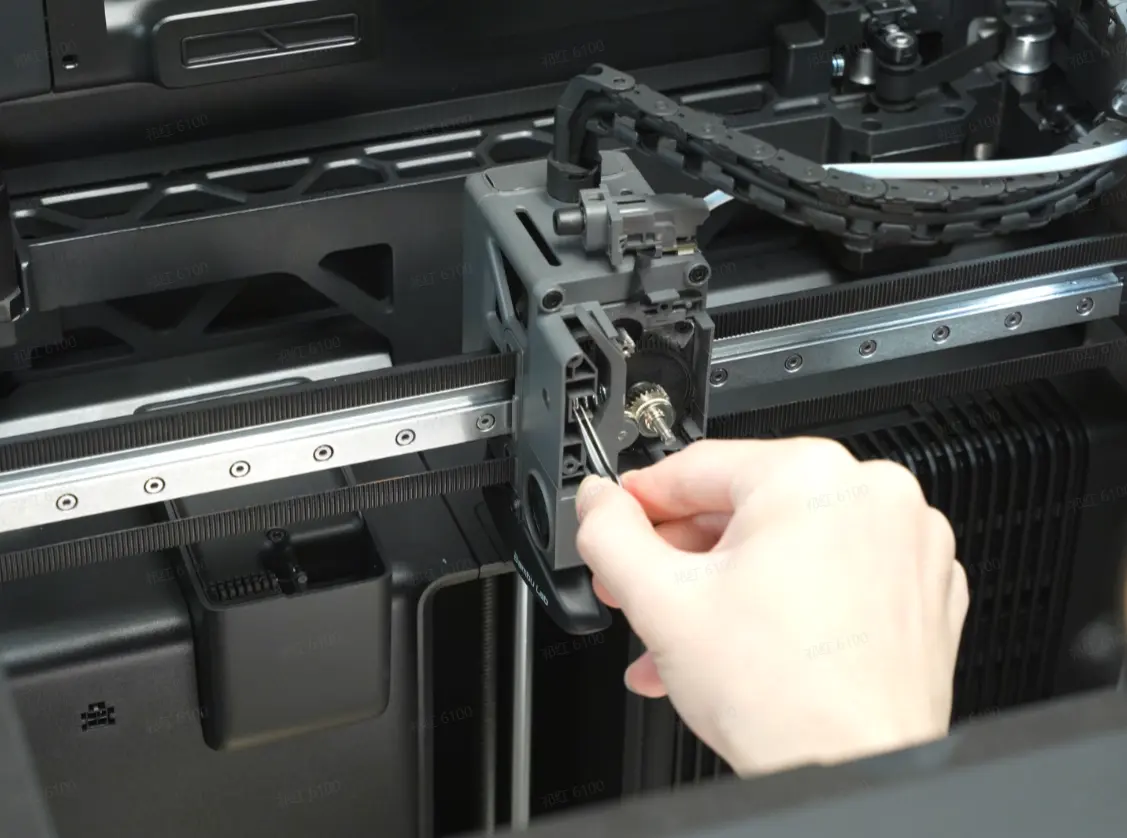

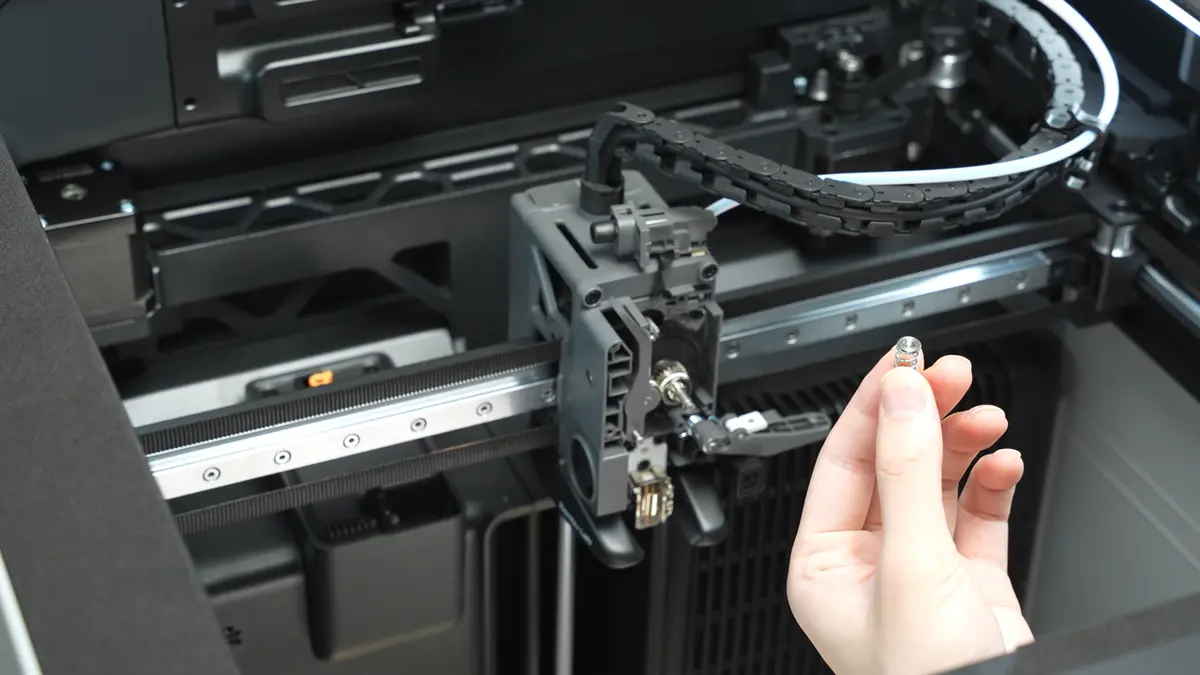

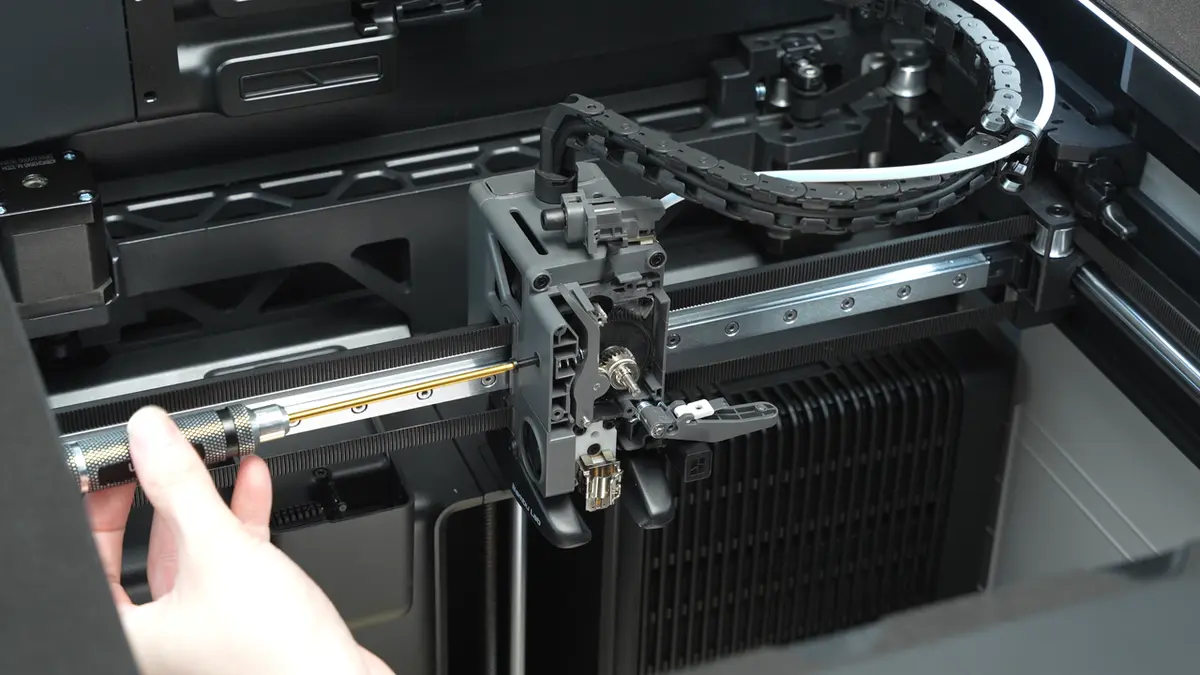

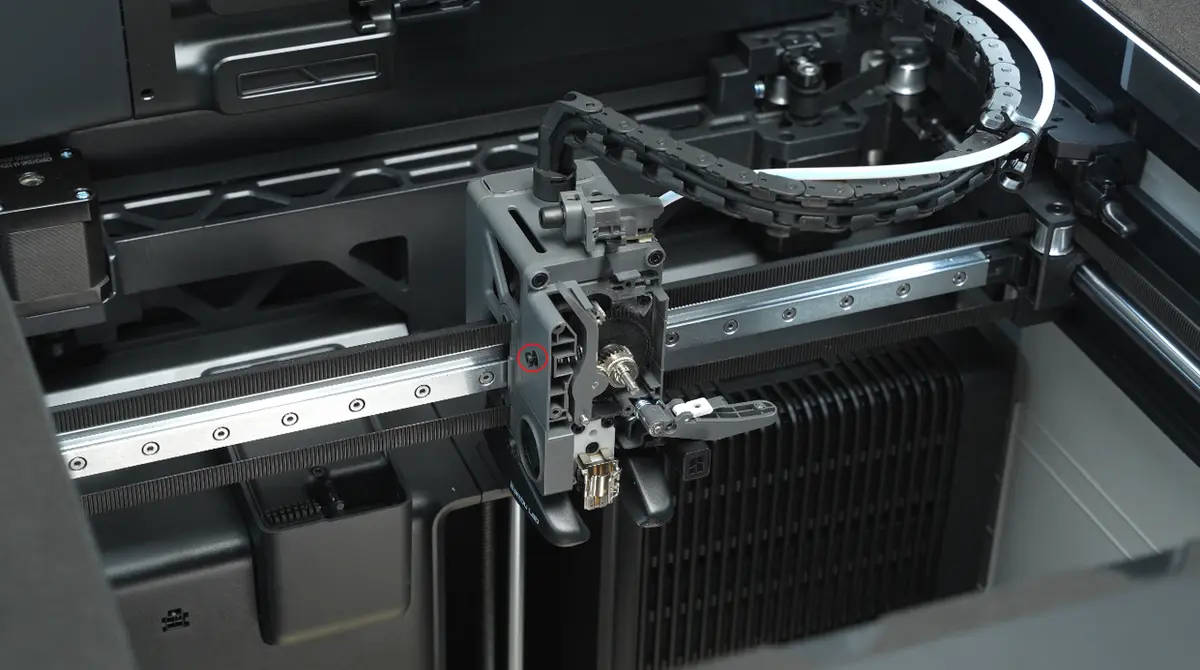

Samml derefter fjeder og endekappe i den rigtige retning og position, og sørg for, at endekappen vender mod den side, hvor skruen sidder, under monteringen. Brug en pincet til at placere fjeder og endekappe i den tilsvarende position på beslaget til det drevne hjul, og spænd derefter sideskruen for at holde det på plads, men spænd ikke skruen helt endnu.

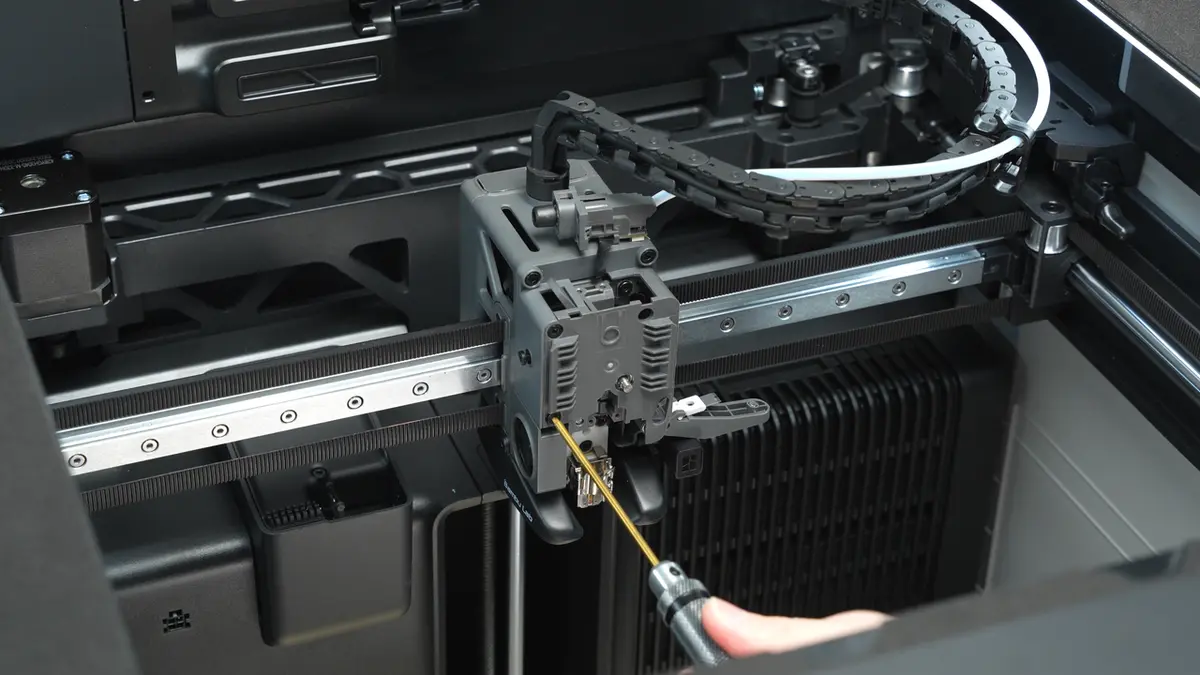

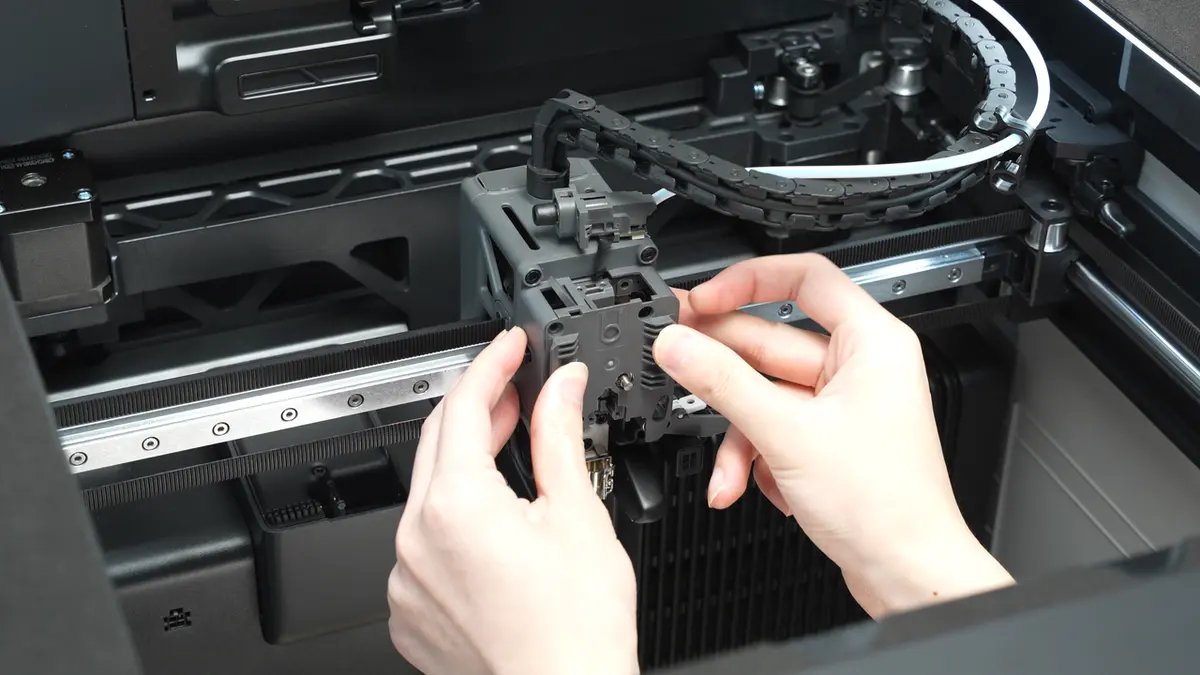

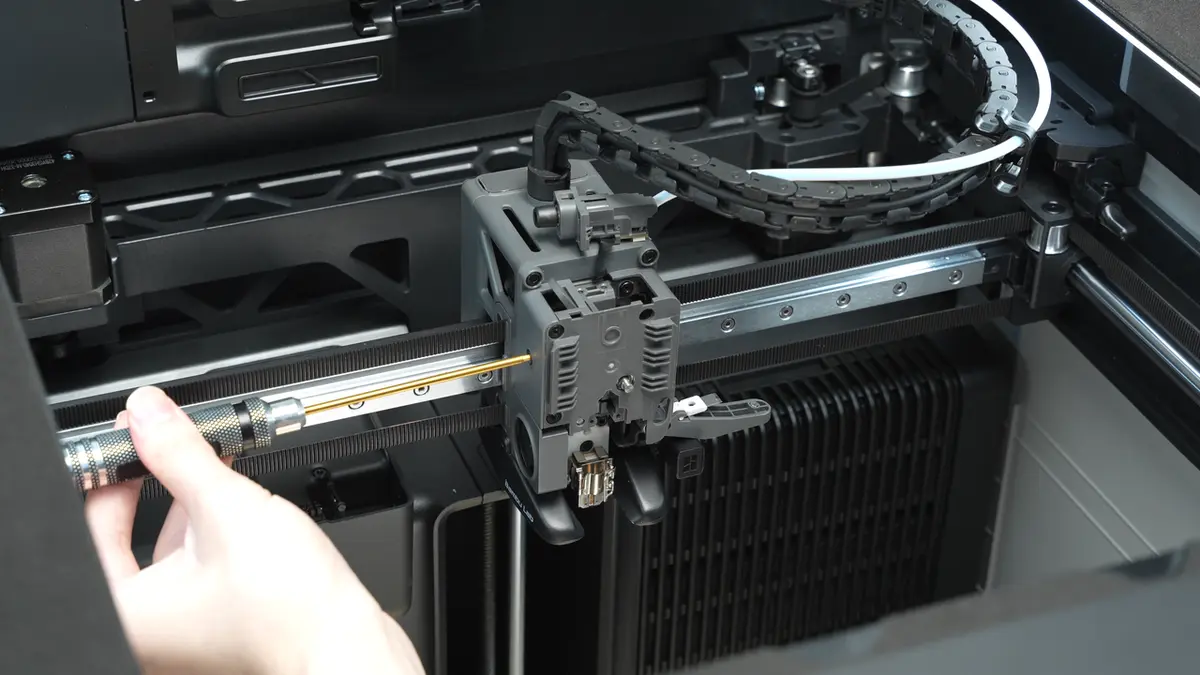

Monter extruderens frontdæksel, og skru de 4 skruer i. Spænd til sidst extruderens sideskrue.

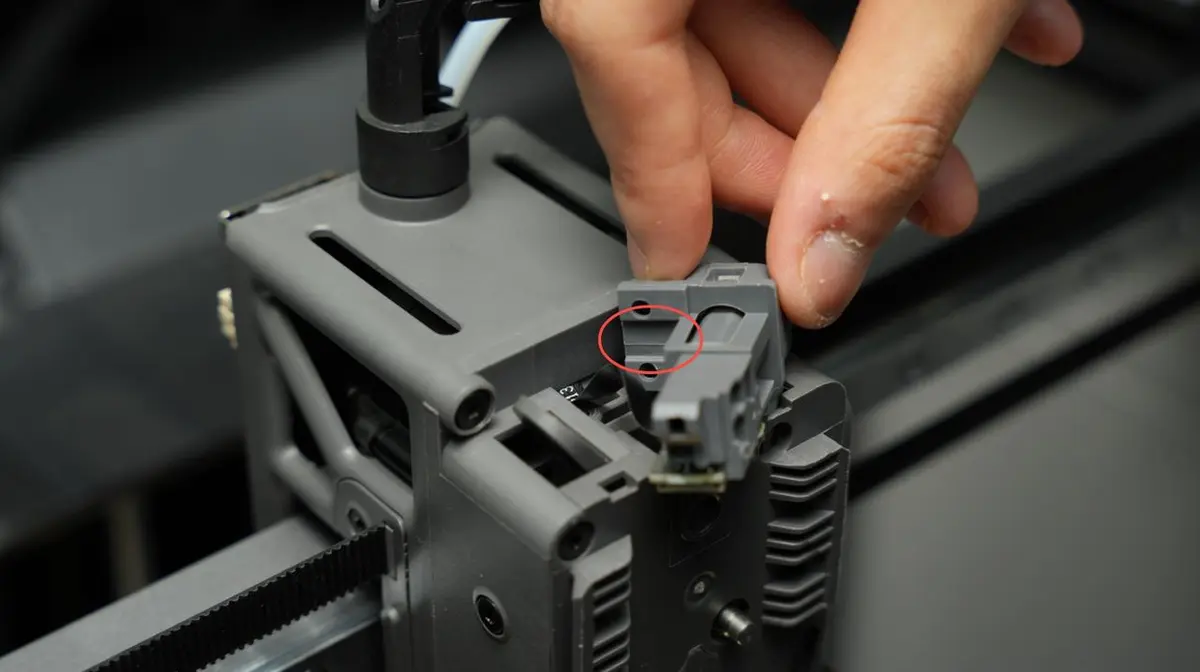

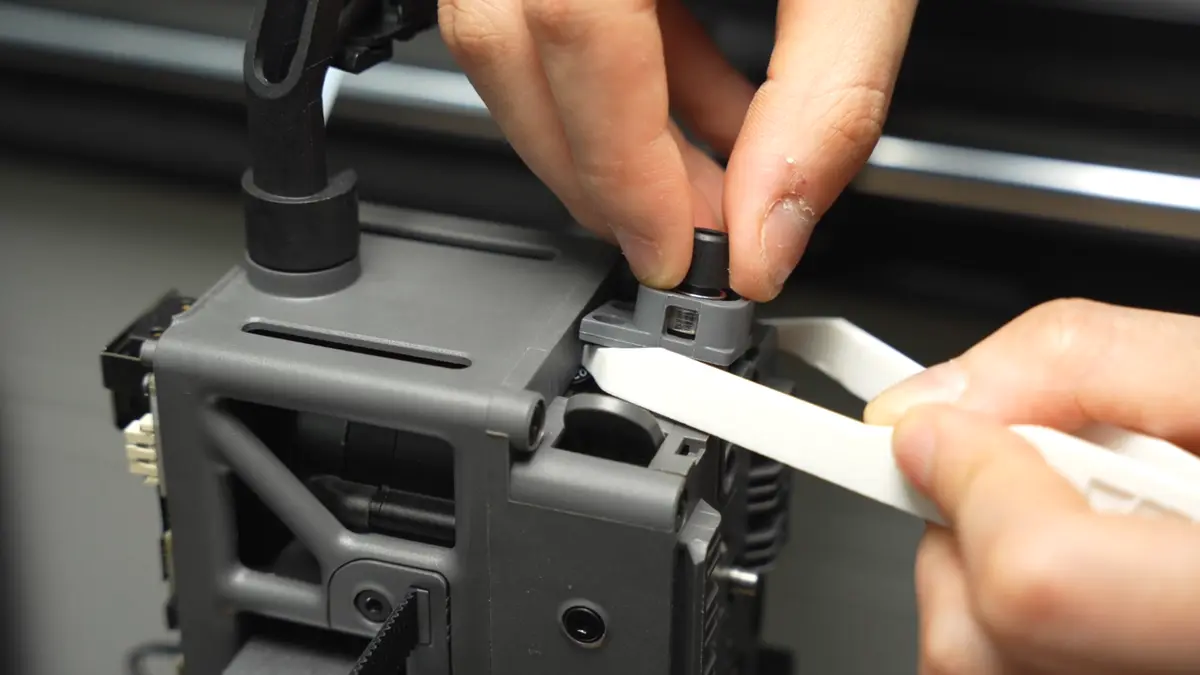

Tag filamentsensoren af tapen. Før montering skal du sikre dig, at FPC-kablet er pænt placeret i kabelkanalen, så det ikke kommer ud, hvilket kunne forårsage skade, når skruerne sættes i.

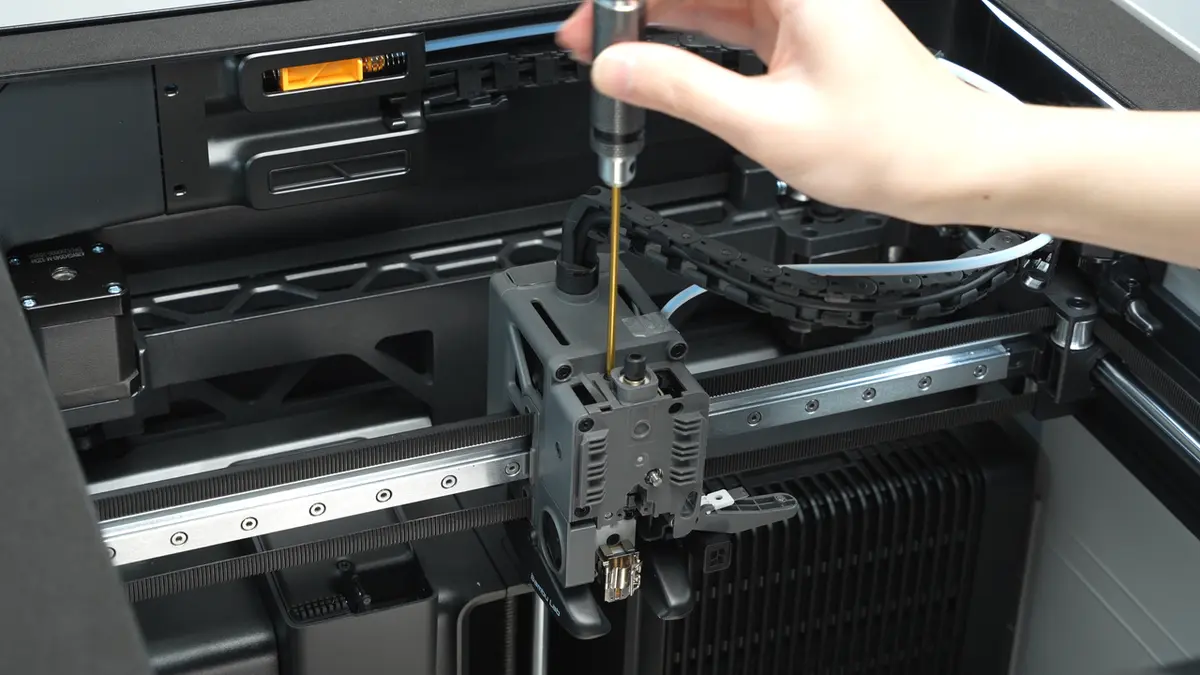

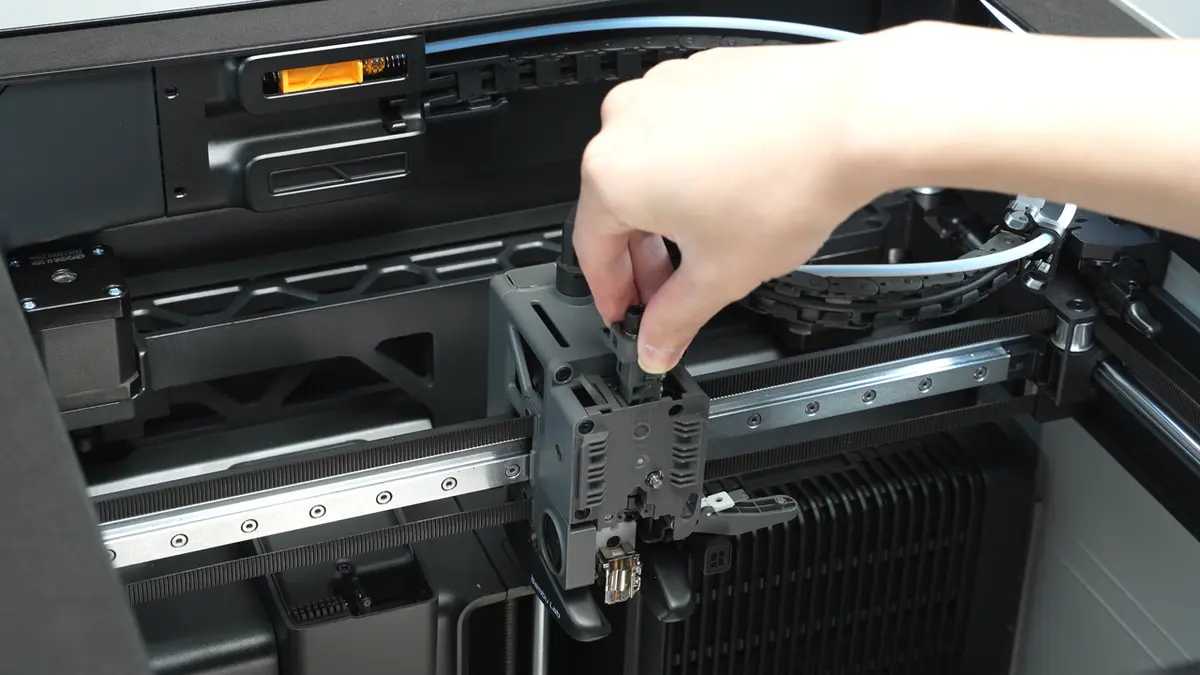

Sørg for, at det sorte FPC-kabel ikke bliver foldet under monteringen. Fastgør derefter filamentsensoren ved at spænde de 2 skruer.
Fjern tapen fra toolhead.

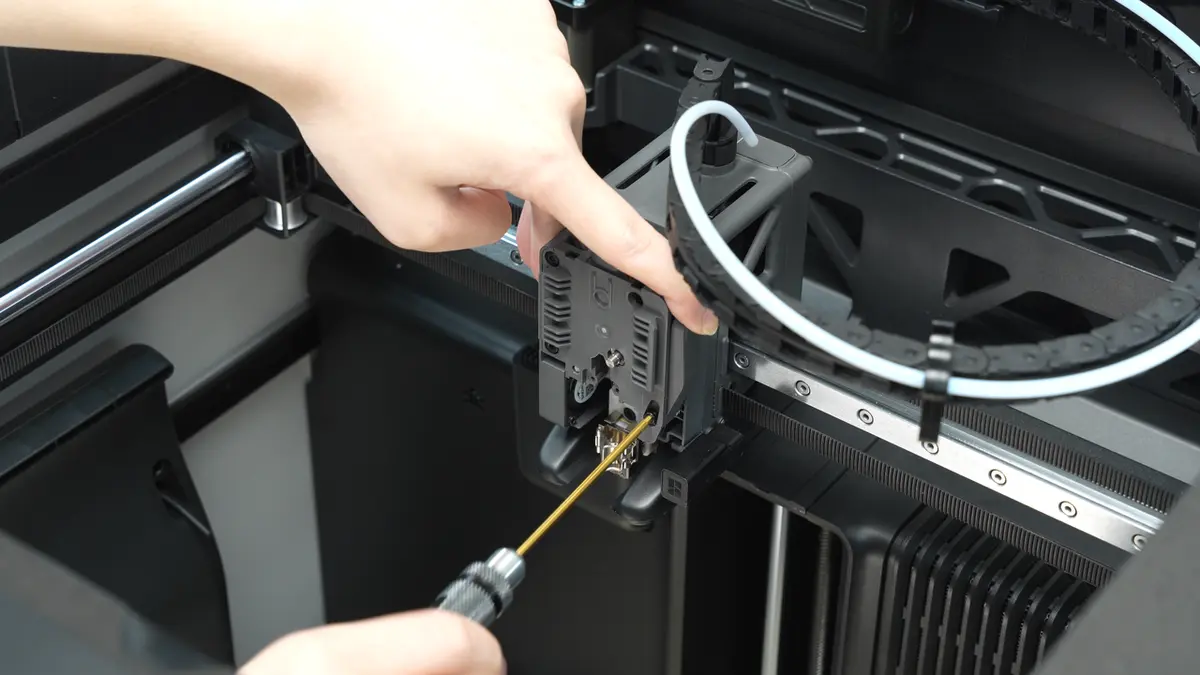

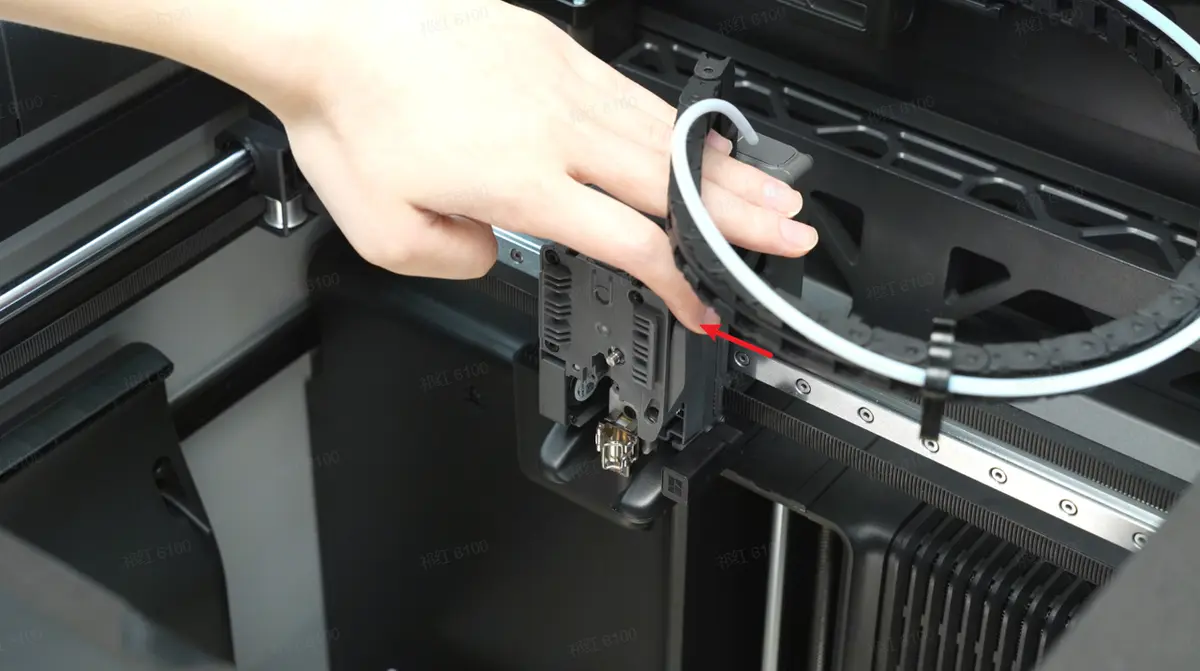

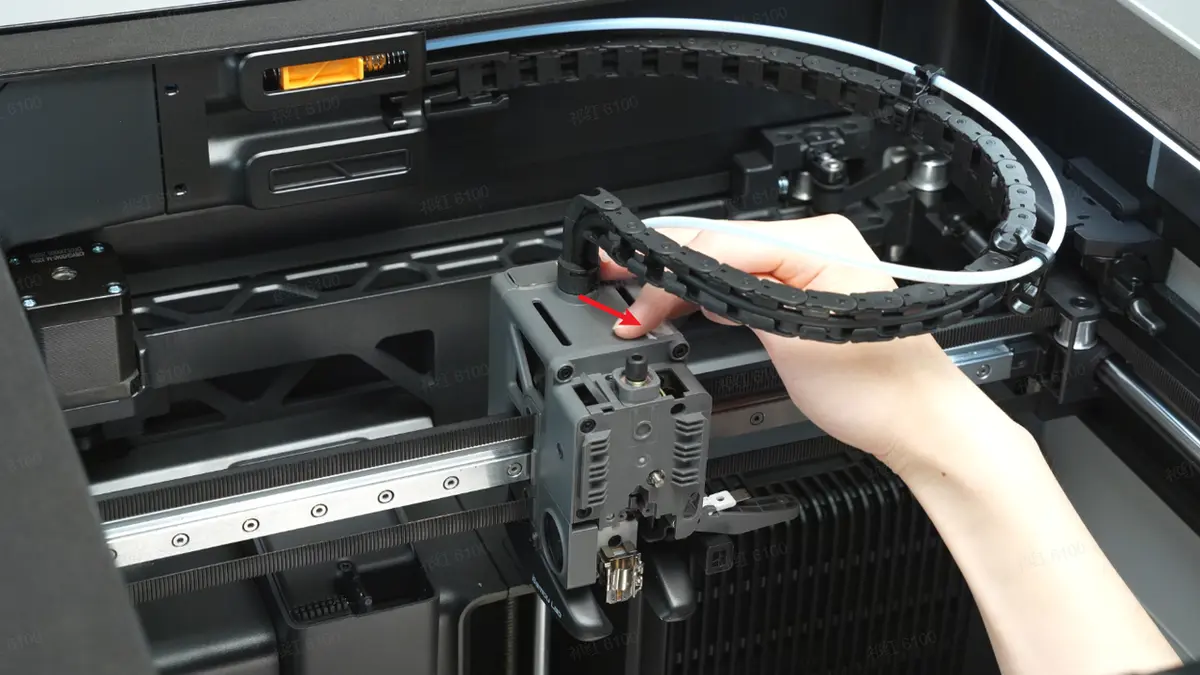

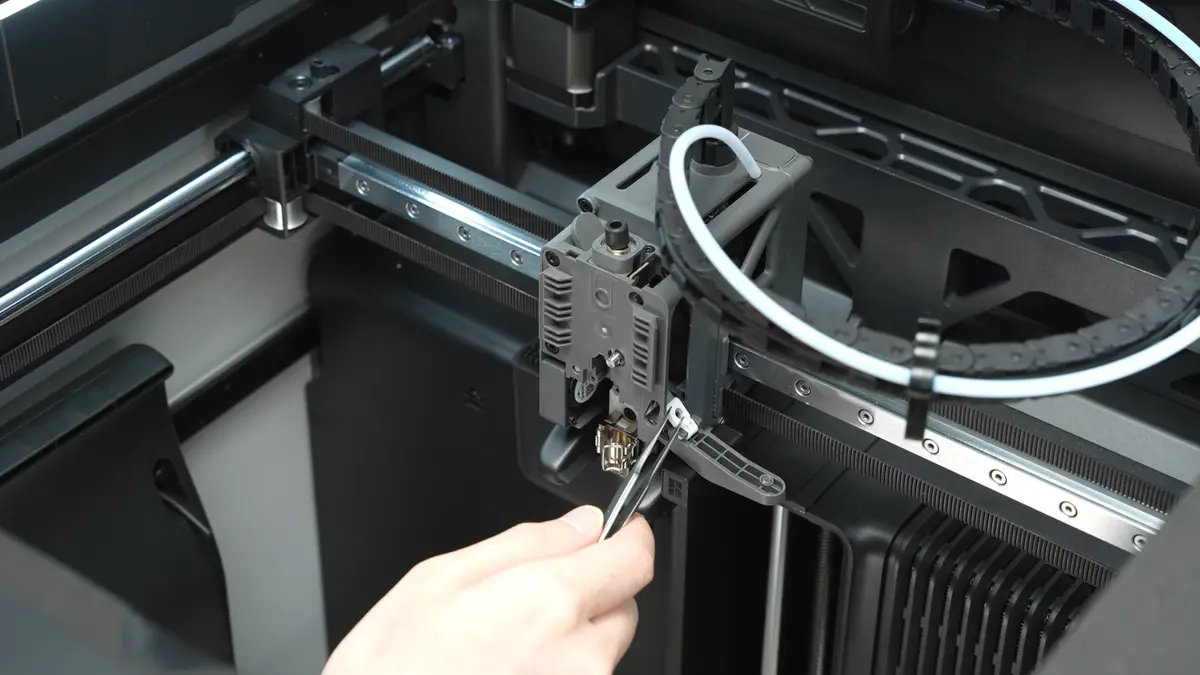

Løft skærehåndtaget med en pincet, før klingen på plads langs klingerillen, og spænd skruen for at fastgøre skærehåndtaget.

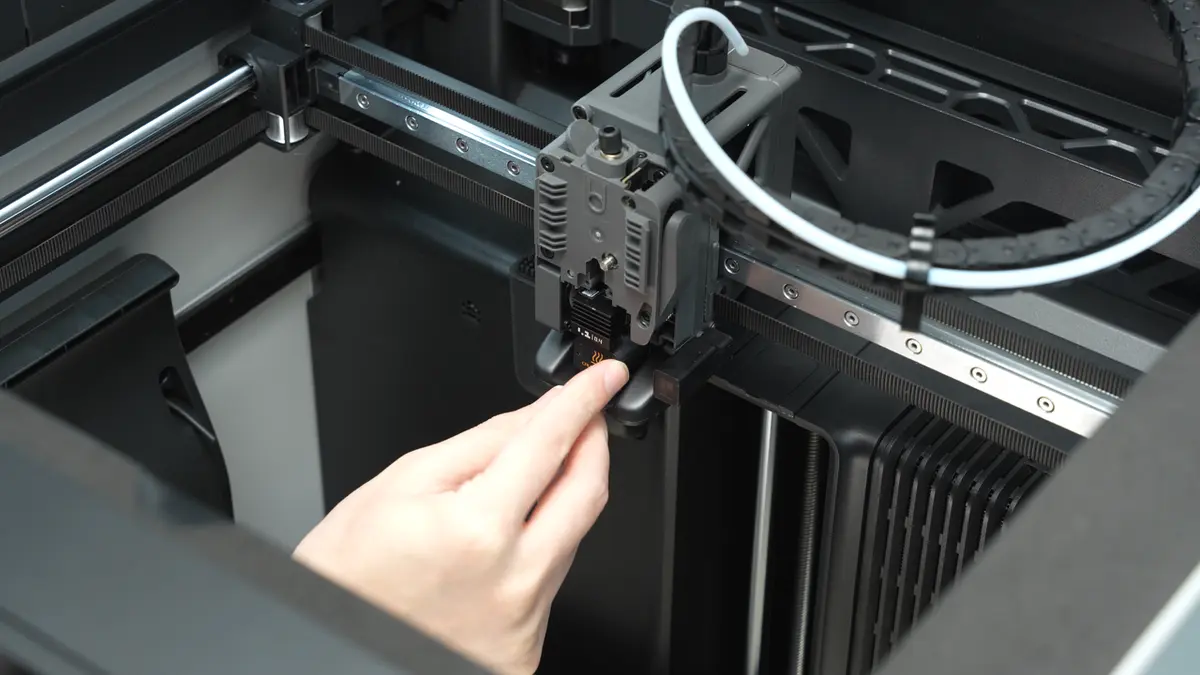

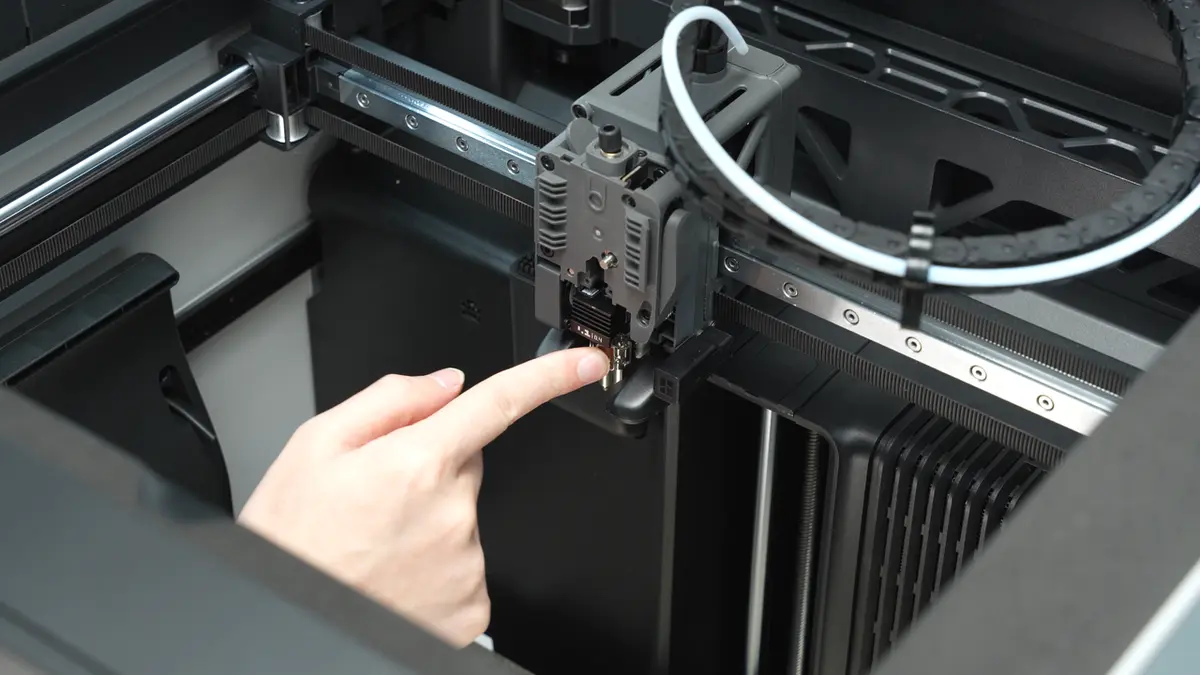

Monter hotend, lås hotend-låsen, og monter derefter silikonesokken.

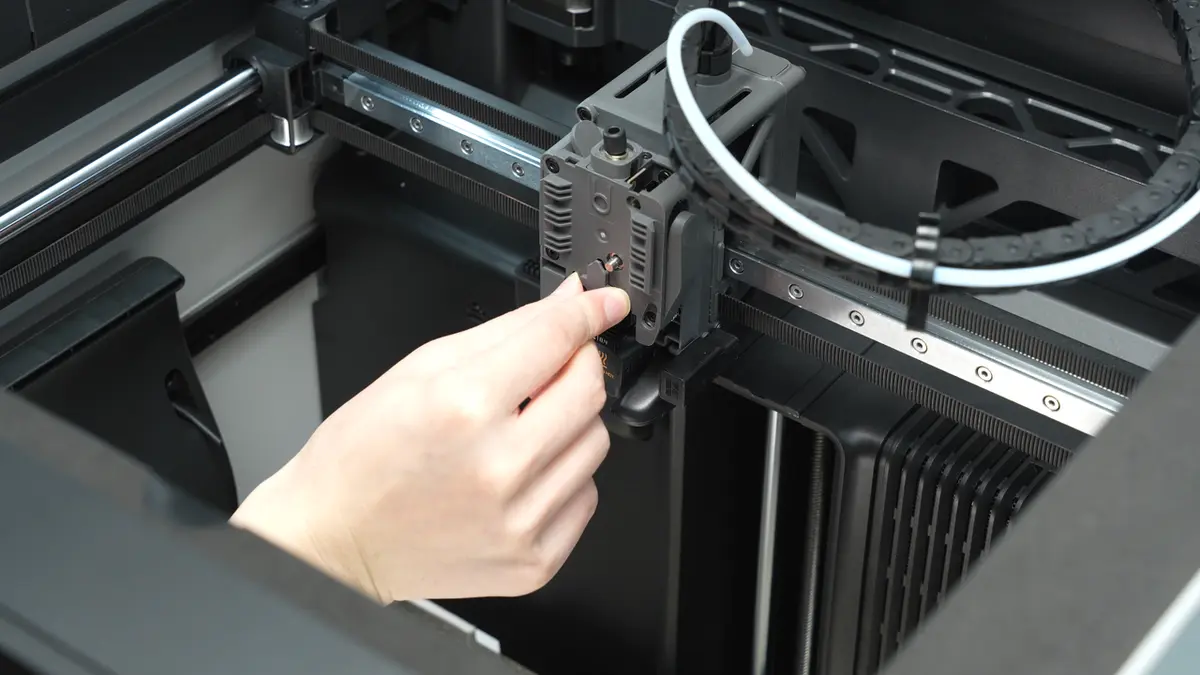

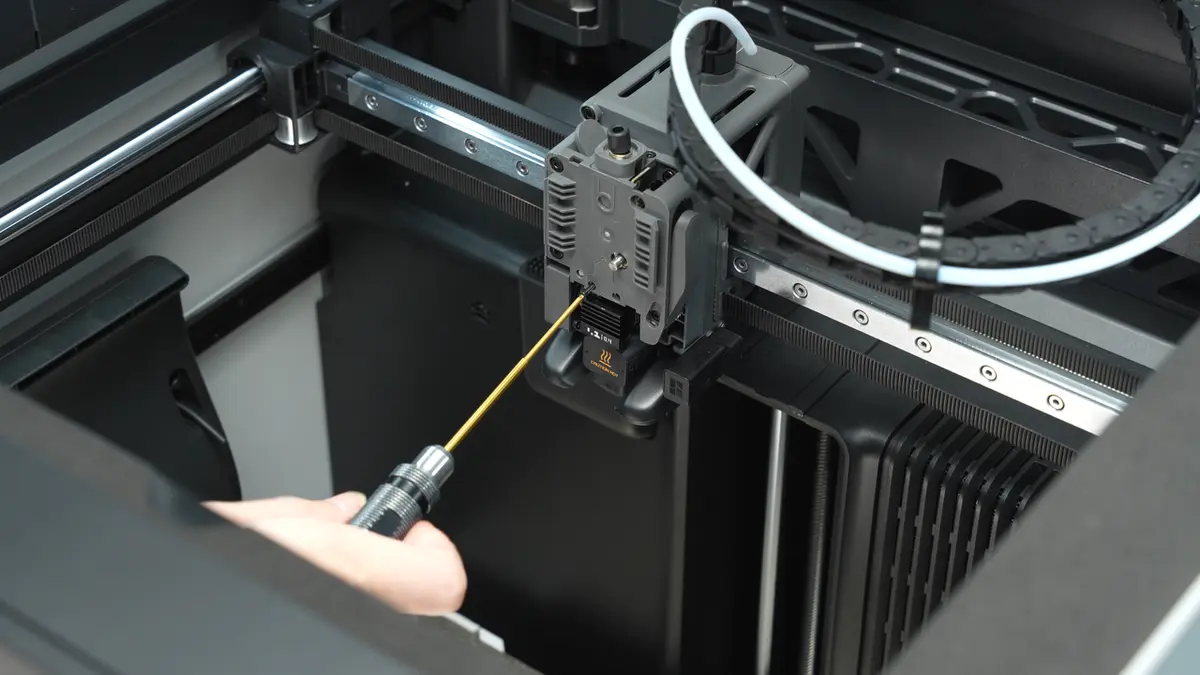

Monter filamentføringsblokken, og spænd de 2 skruer for at fastgøre filamentføringsblokken.

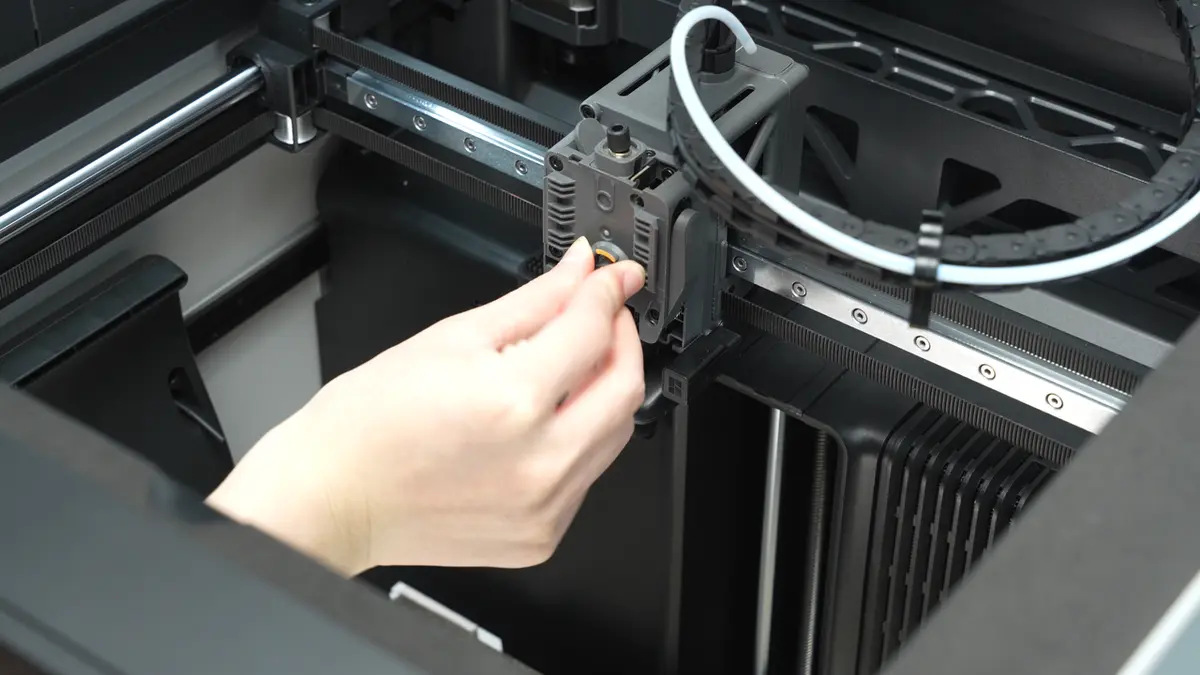

Monter drejehjulet.

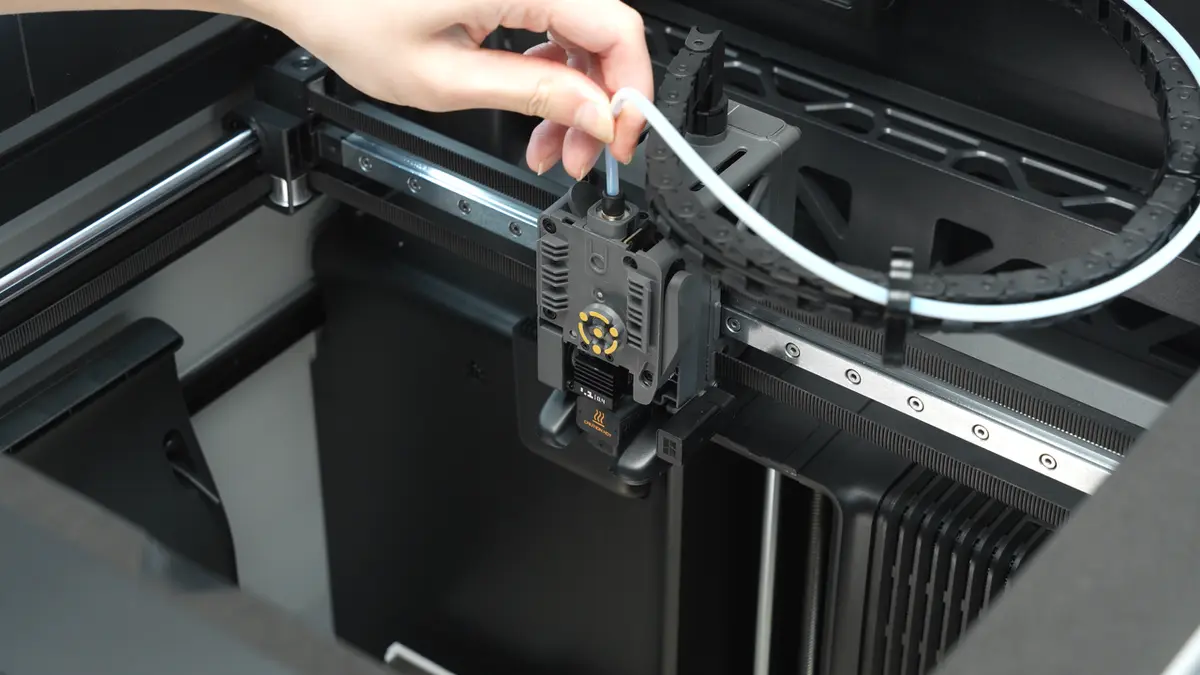

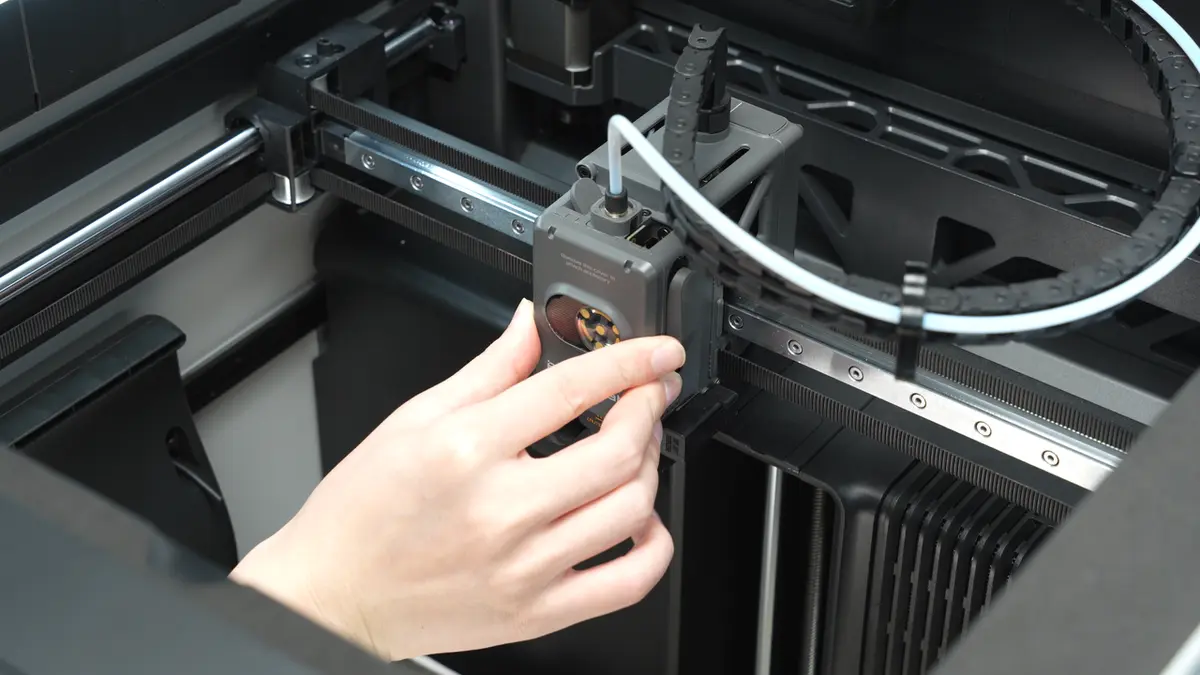

Monter PTFE-slangen og toolheadens frontdæksel.
Sådan kontrollerer du, at det er lykkedes
Når du har genmonteret extruder og hotend, kan du genoptage udskrivningen eller forsøge manuel ekstrudering for at se, om ekstruderingen fungerer korrekt.
