P2S Ekstruderstyrt: Guide til oprensning af tilstopning

Trin til oprensning af ekstrudertilstopning

1. Fjern frontdækslet på værktøjshovedet

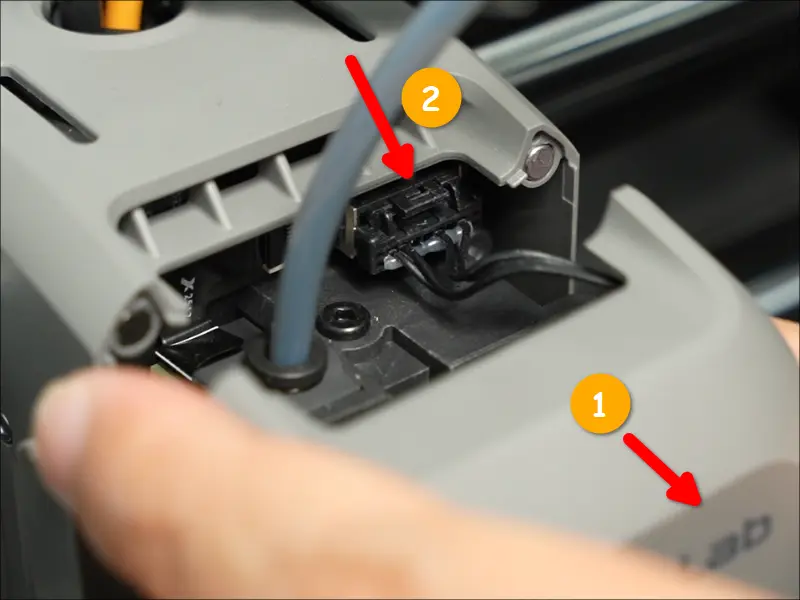

Åbn frontdækslet på værktøjshovedet, tryk på stikkets låseklips, og tag kablet ud. Løft derefter dækslet af.

2. Afskær filament mellem hotend og ekstruder

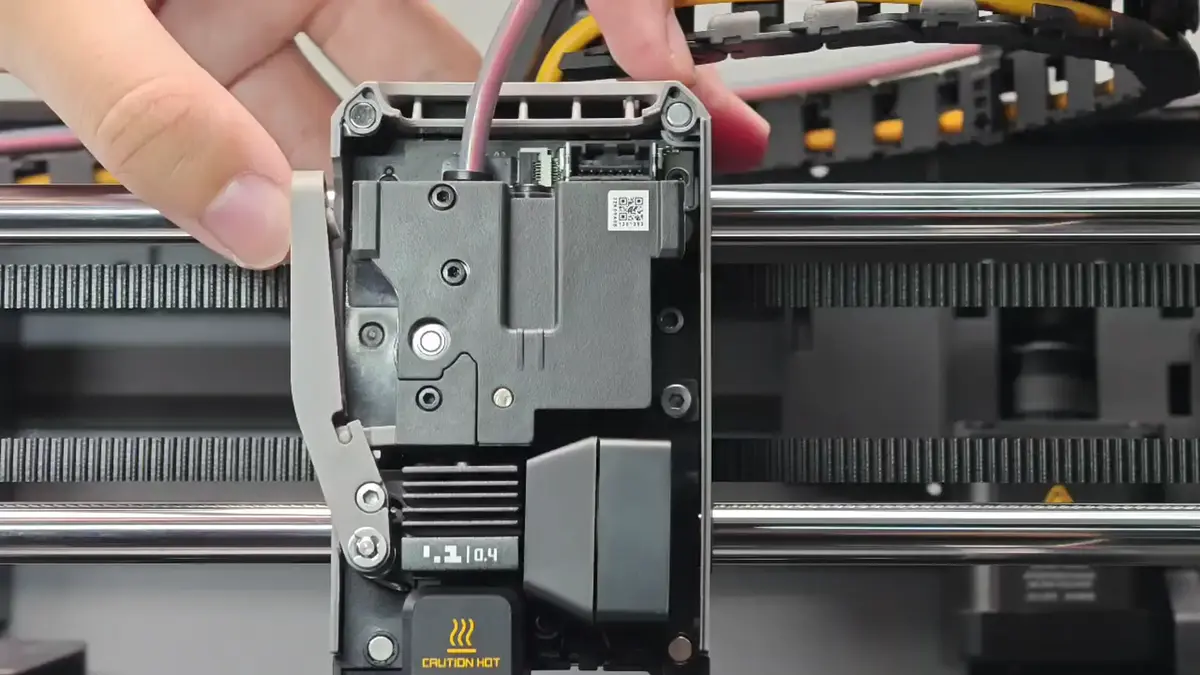

Tryk på skærerarmen for at sikre, at filamentet mellem hotend og ekstruder er afskåret.

3. Træk PTFE-røret ud af værktøjshovedet

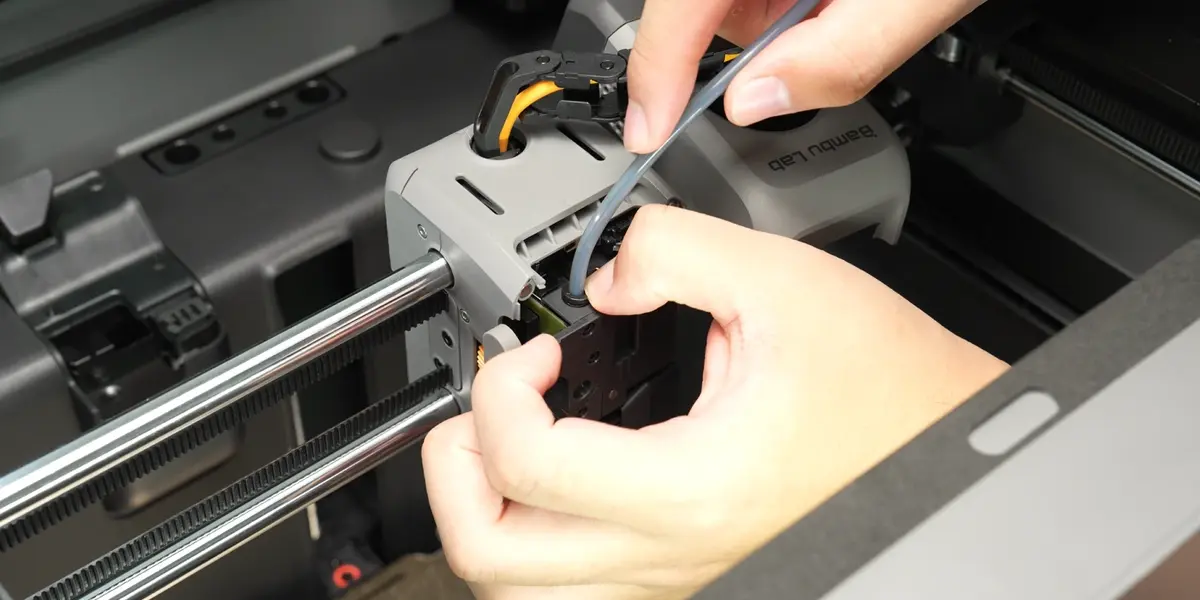

Tryk på den pneumatiske kobling på værktøjshovedets side, og forsøg at trække PTFE-røret ud.

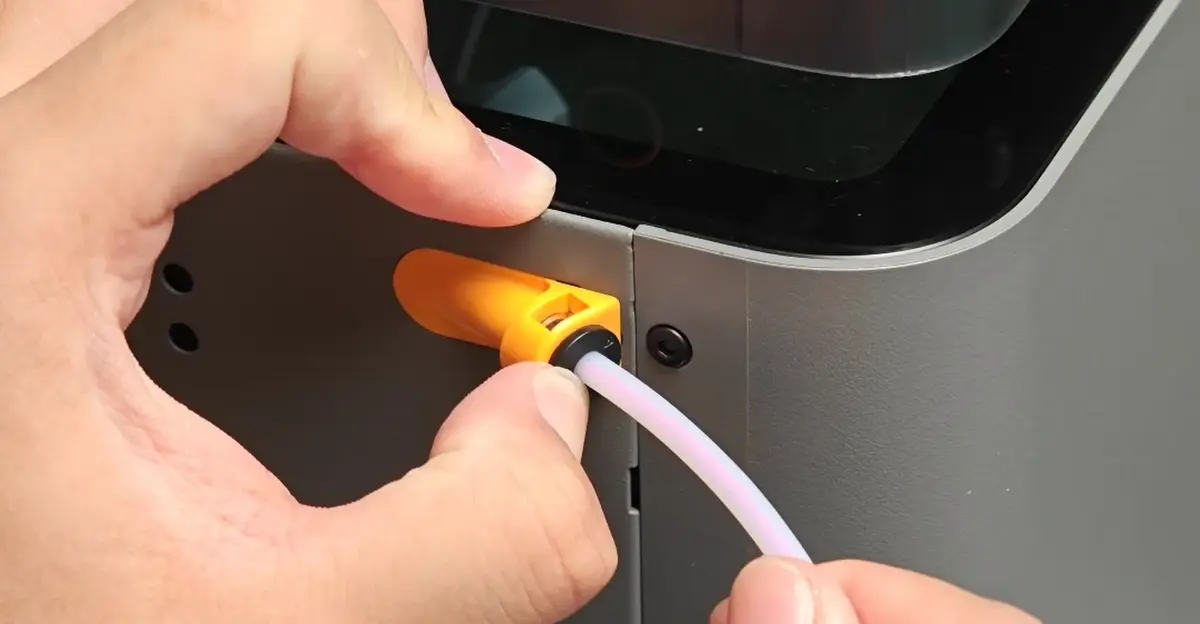

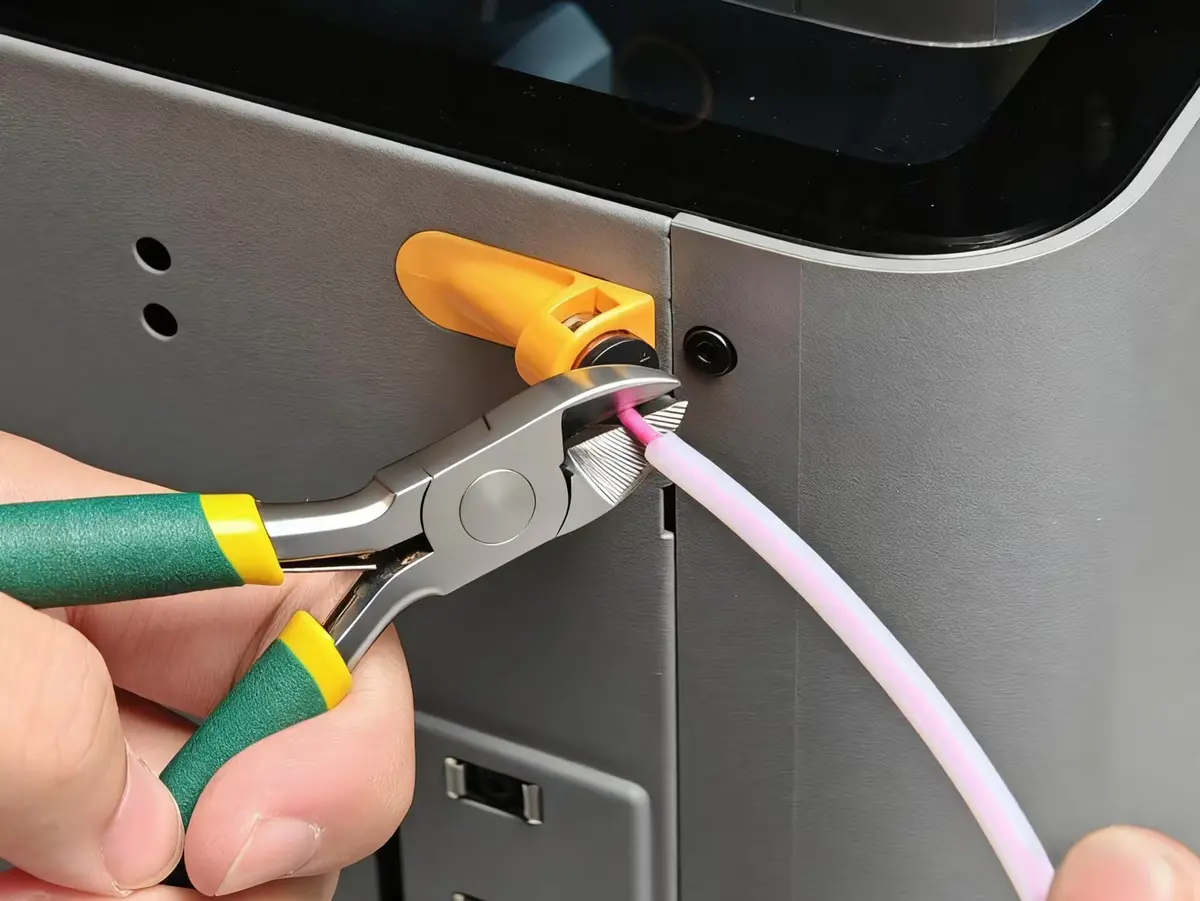

Kan røret ikke trækkes ud, løsner du den bagerste PTFE-fitting, trækker et kort stykke filament ud, og klipper det med sideskær.

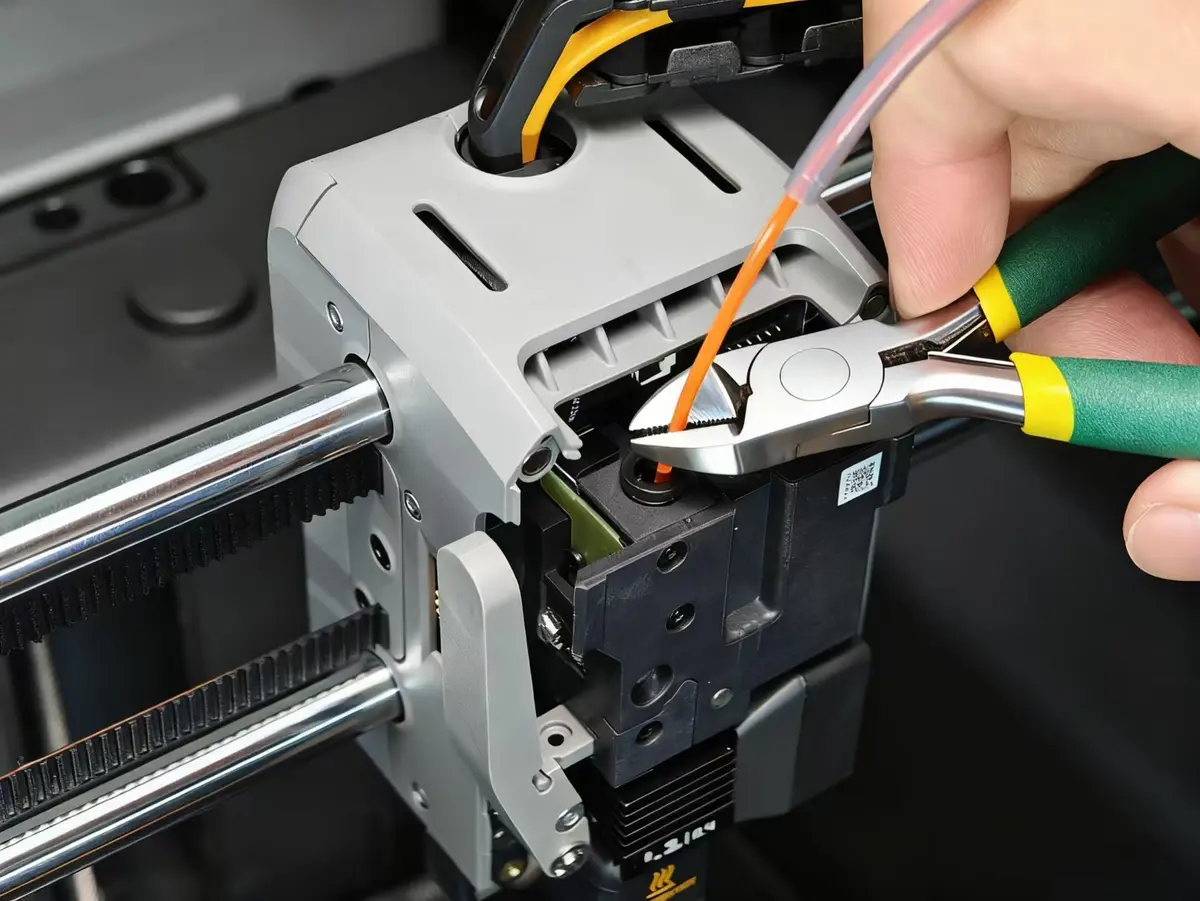

Træk nu PTFE-røret fri fra værktøjshovedet, og klip filamentet over.

3.1 Oprensning af let tilstopning

På dette trin kan du forsøge at fjerne det tilstoppede filament manuelt, inden du foretager en fuld demontering.

ℹ️Bemærk: Denne hurtige metode er effektiv ved simple tilstopninger og kan spare betydelig tid, men den løser muligvis ikke problemet, hvis filamentrester sidder fast inde i ekstruderens tandhjul. Det anbefales dog at prøve denne metode som et første fejlfindingstrin, inden du begiver dig ud i en større demontering.

Klik for at udvide: Oprensning af let tilstopning

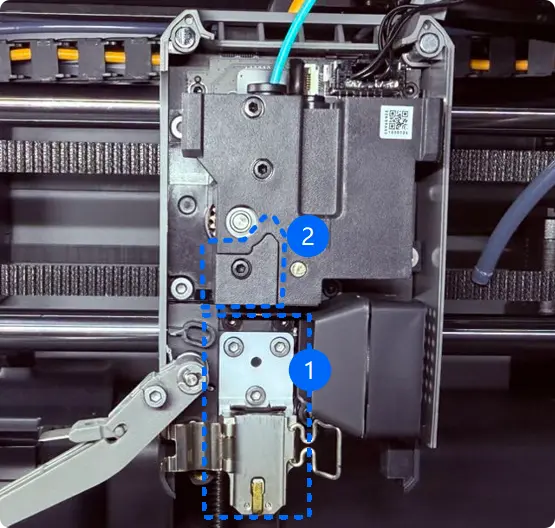

• Fjern først dysens spids (1), derefter den angivne skrue og ekstruderdækslet (2).

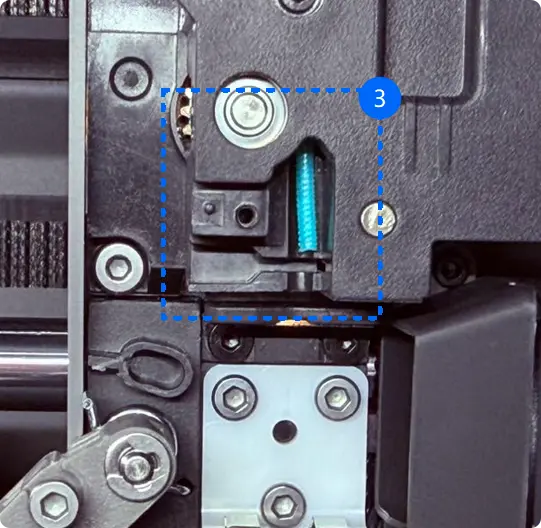

• Undersøg samlingen for at se, om der er synligt filament (3), der kan fjernes.

Klik Fjern dysens spids (1) - derefter Fjern dækslet (2)	Tjek for Synligt filament (3)

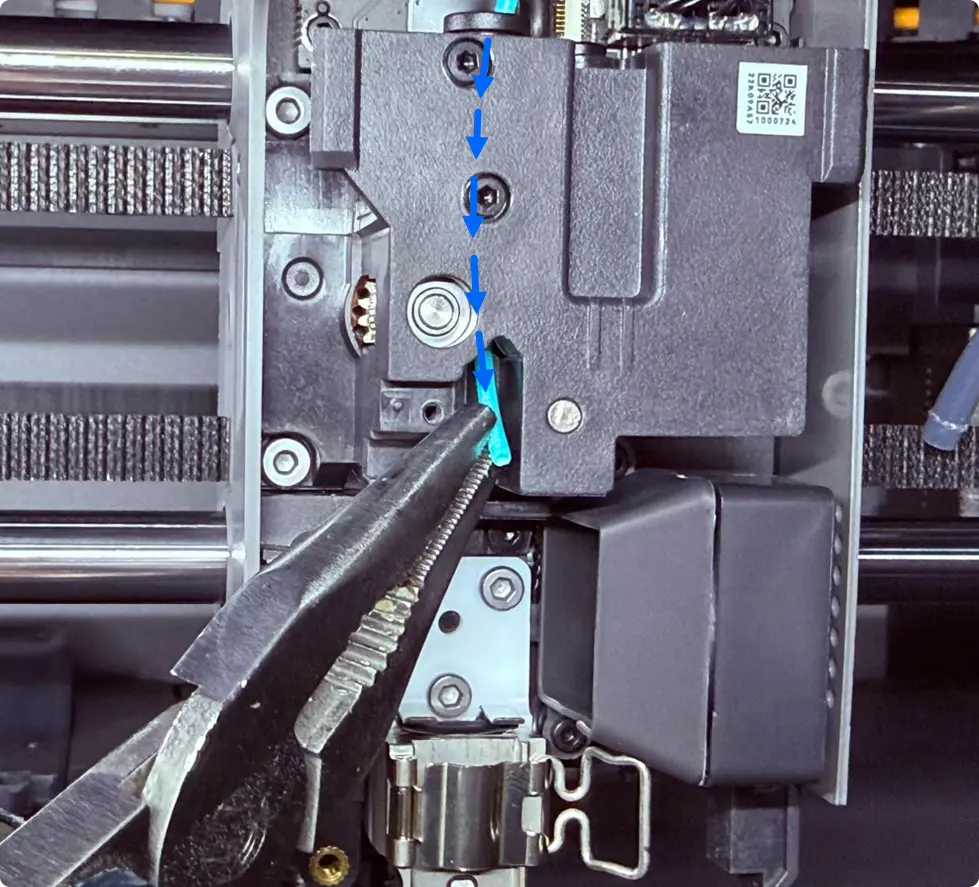

• Brug en tang til forsigtigt at trække filamentet ud i den angivne retning. Hold et jævnt, blidt tryk, så filamentet ikke knækker under udtræk.

4. Fjern ekstruderen

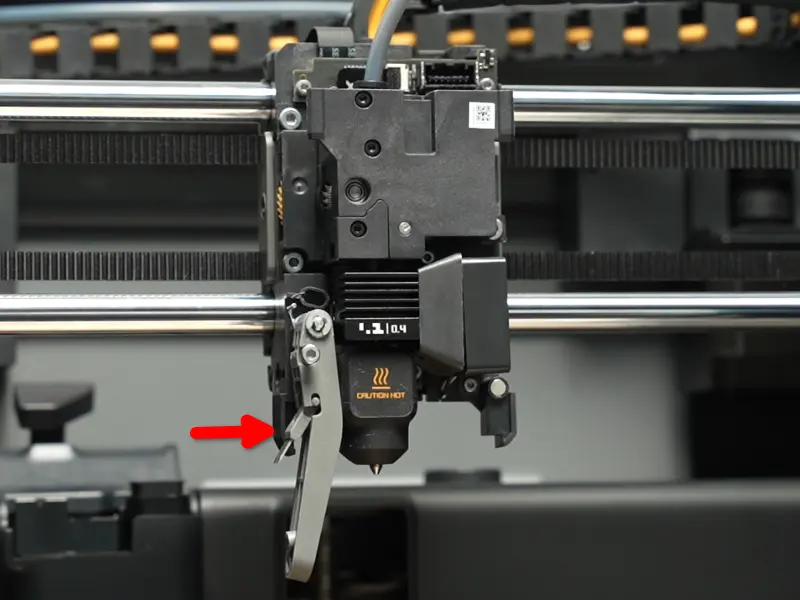

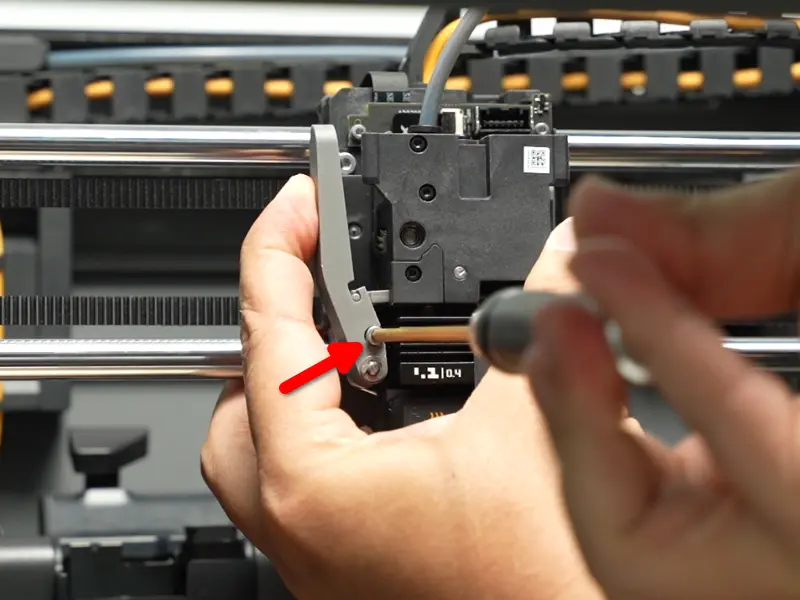

Skru skærerens skrue ud, og drej skærerarmen til den viste position:

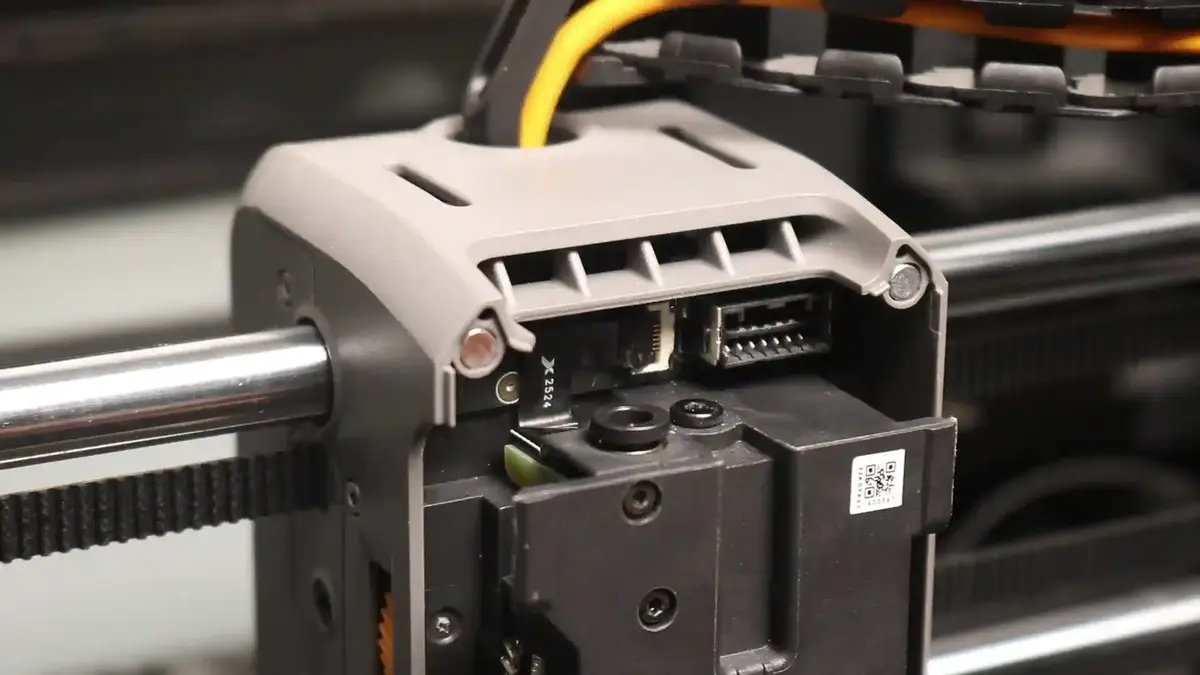

Brug flade pincetter til at åbne FPC-stikkets dæksel.

Brug ikke skarpe redskaber for at undgå at beskadige flexkablet.

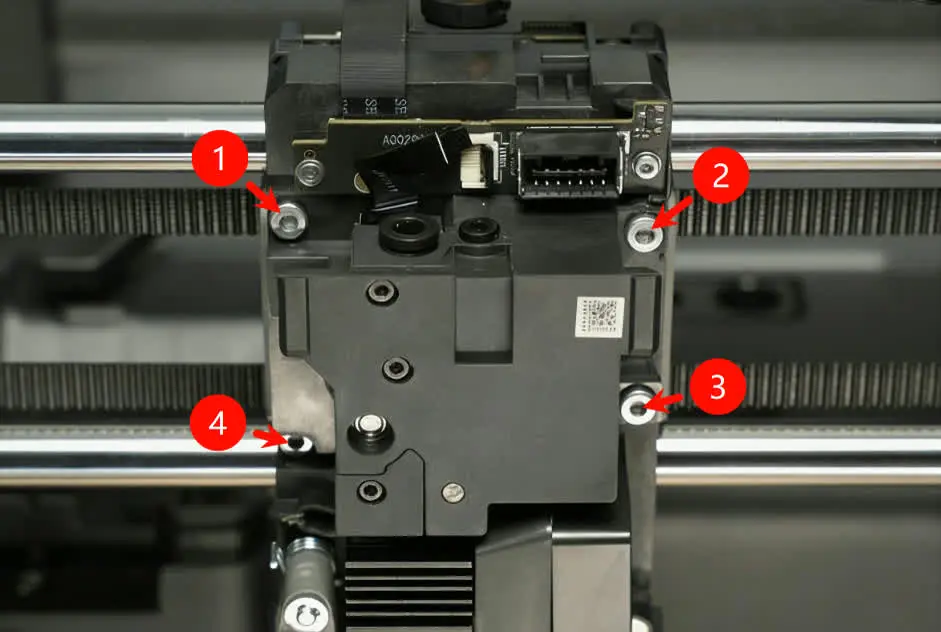

Fjern de fire ekstruderskruer (position 1-4):

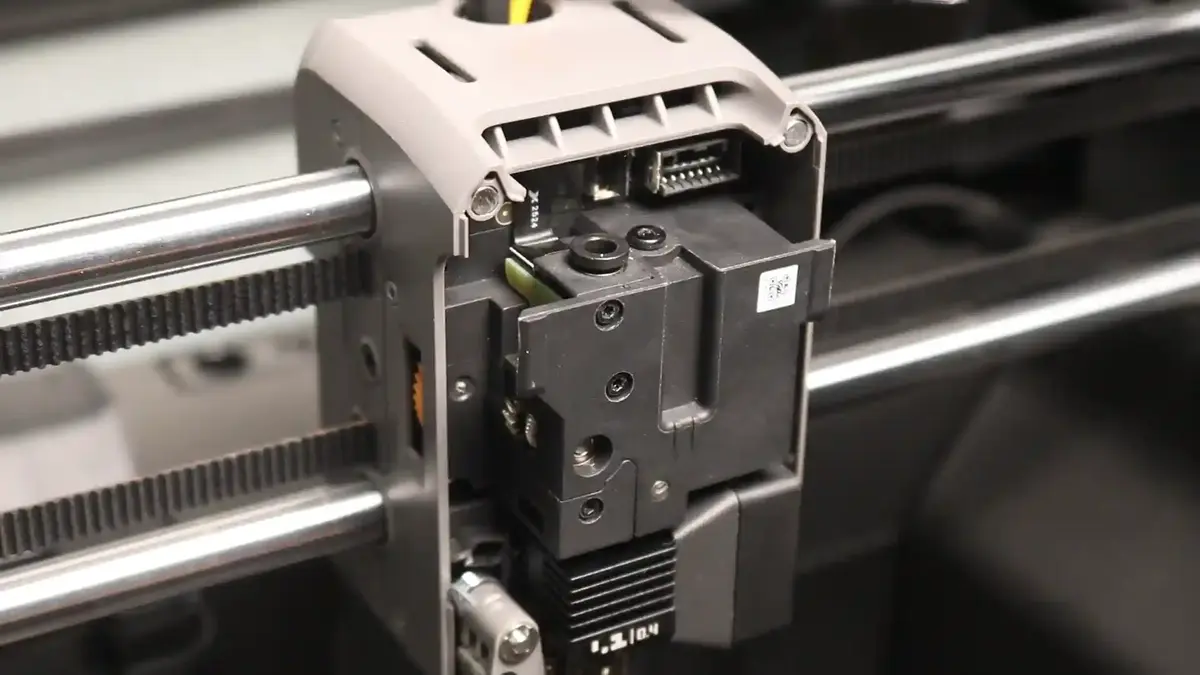

Løft ekstrudersamlingen af.

Er ekstruderen svær at fjerne, kan filament sidde fast mellem ekstruder og dyse. Fjern i så fald dysens spids først.

5. Fjern det tilstoppede filament

Løsn de to skruer, der holder filamentsensoren:

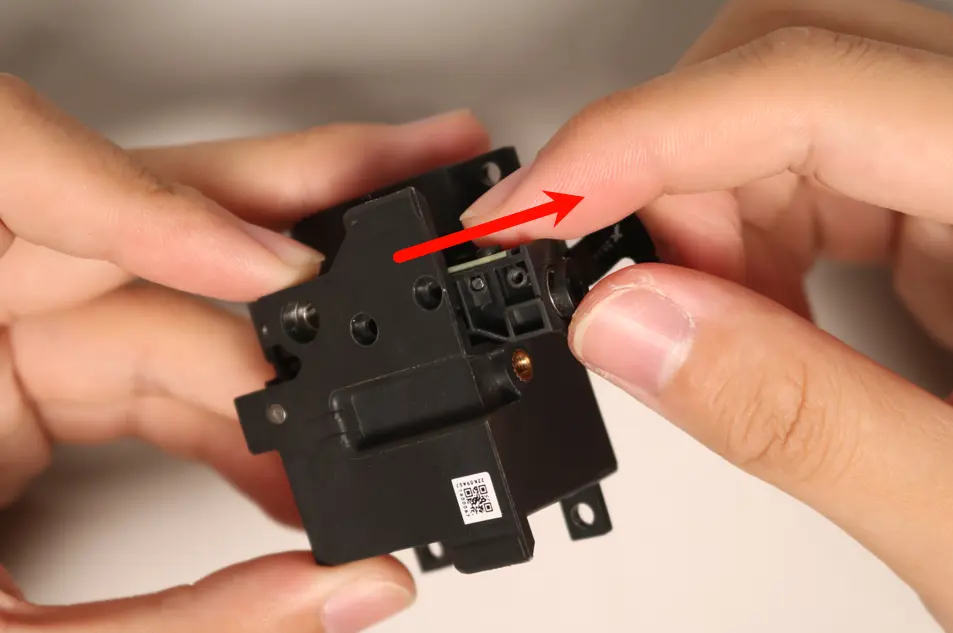

Fjern filamentsensoren:

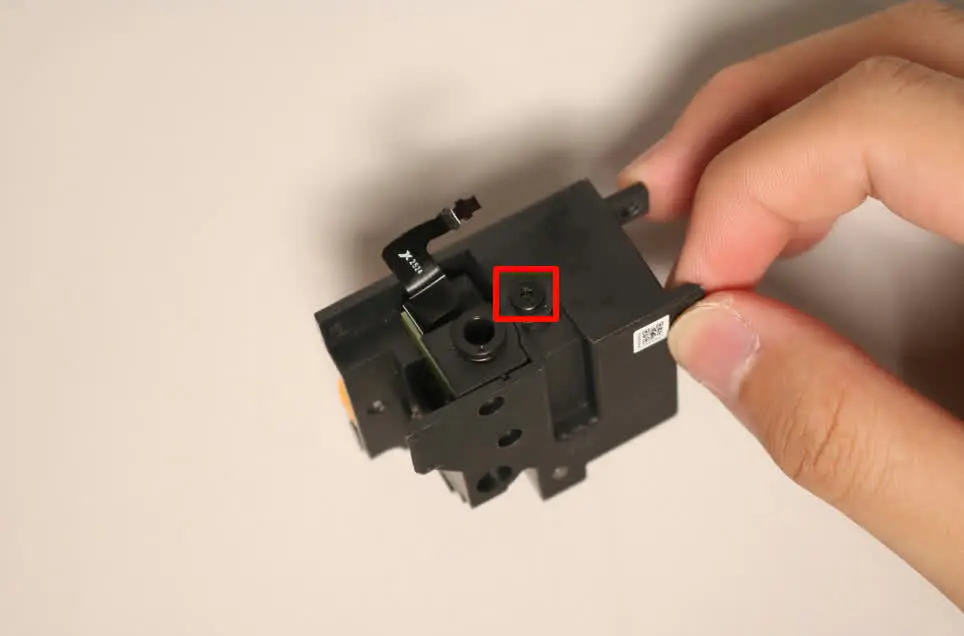

Skru tandhjulstrykskruen ud og gem den sikkert:

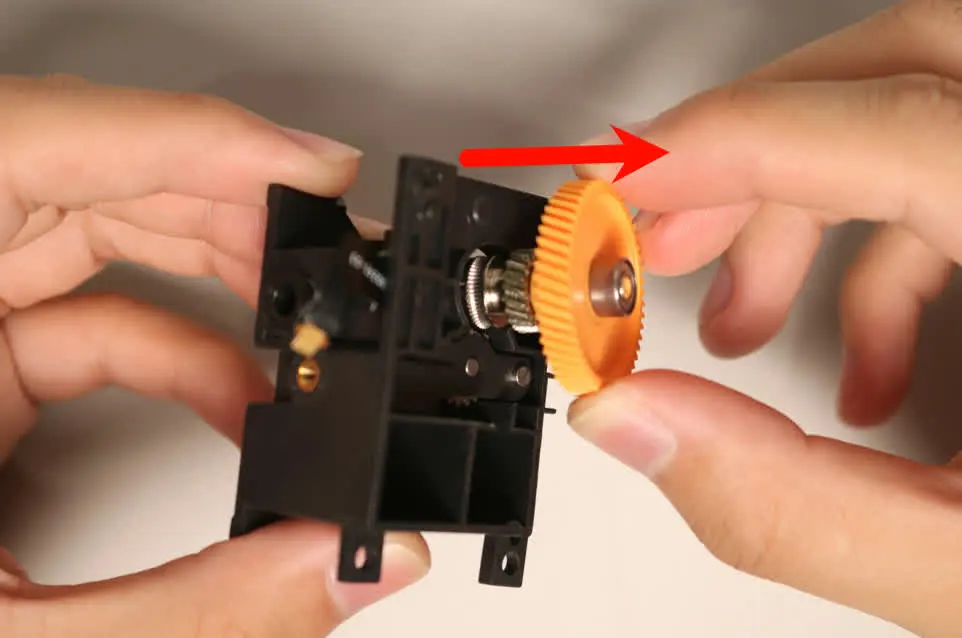

Tag det gule aktive ekstruderhjul ud:

Tip:

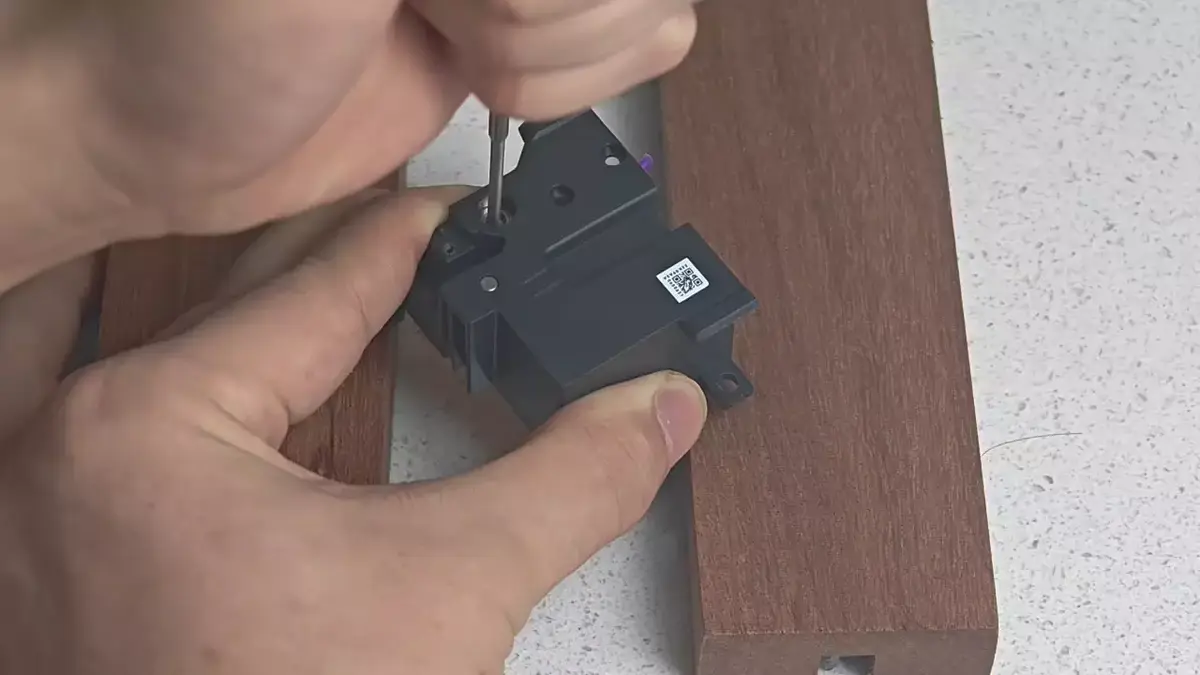

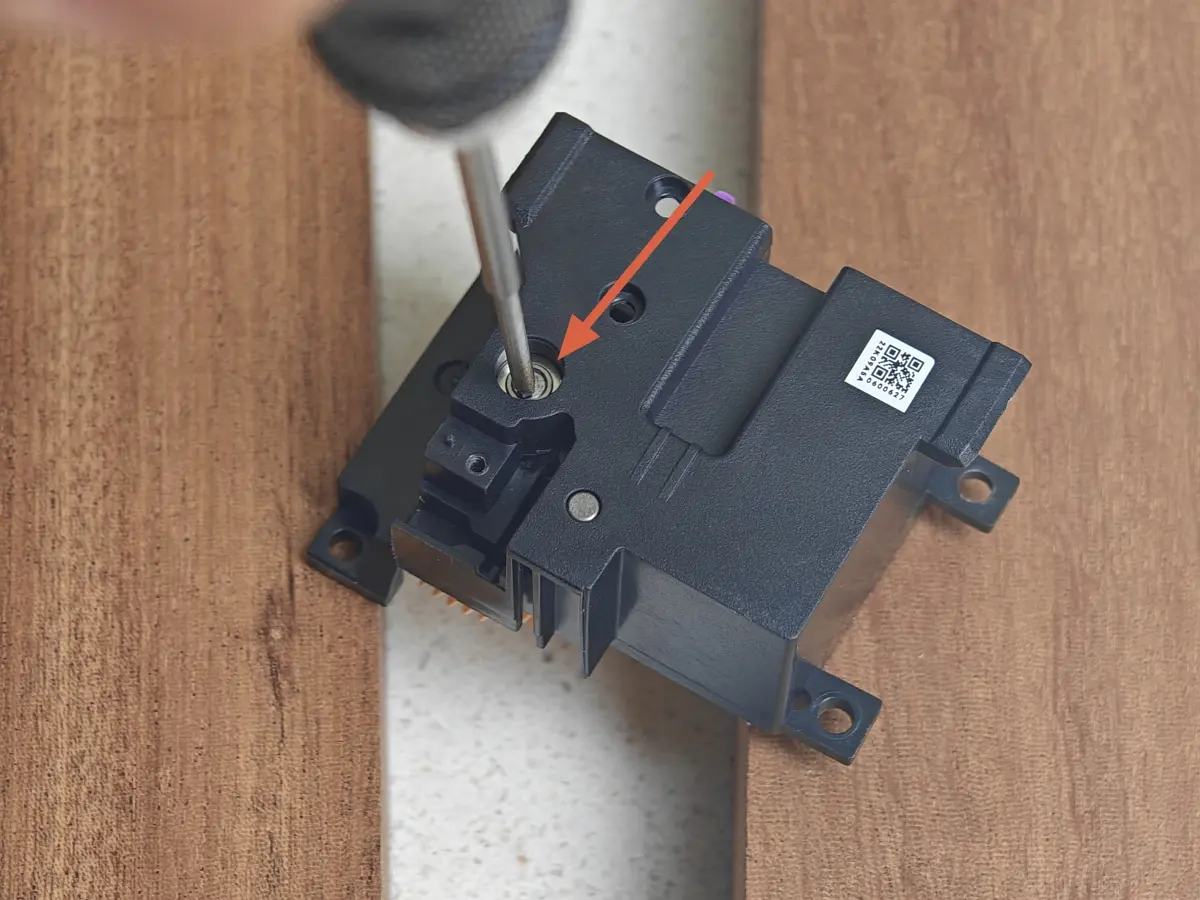

Er filament kilemet fast mellem det aktive hjul og det drevne hjul, kan det aktive hjul muligvis ikke trækkes ud forfra. Tryk i så fald forsigtigt på akslen bagfra for at skubbe hjulet ud. Tryk-punkt:

Demonstration:

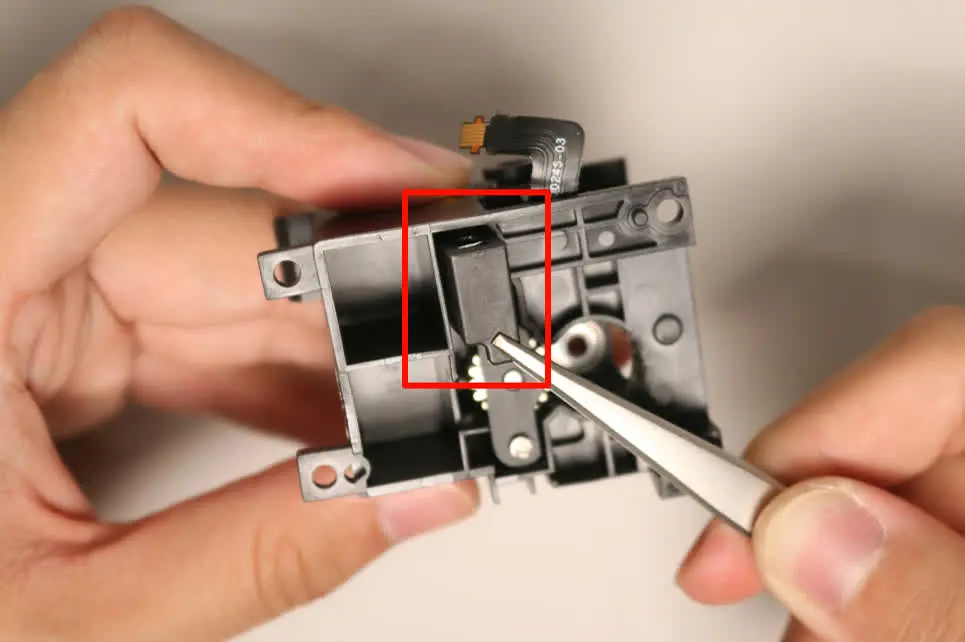

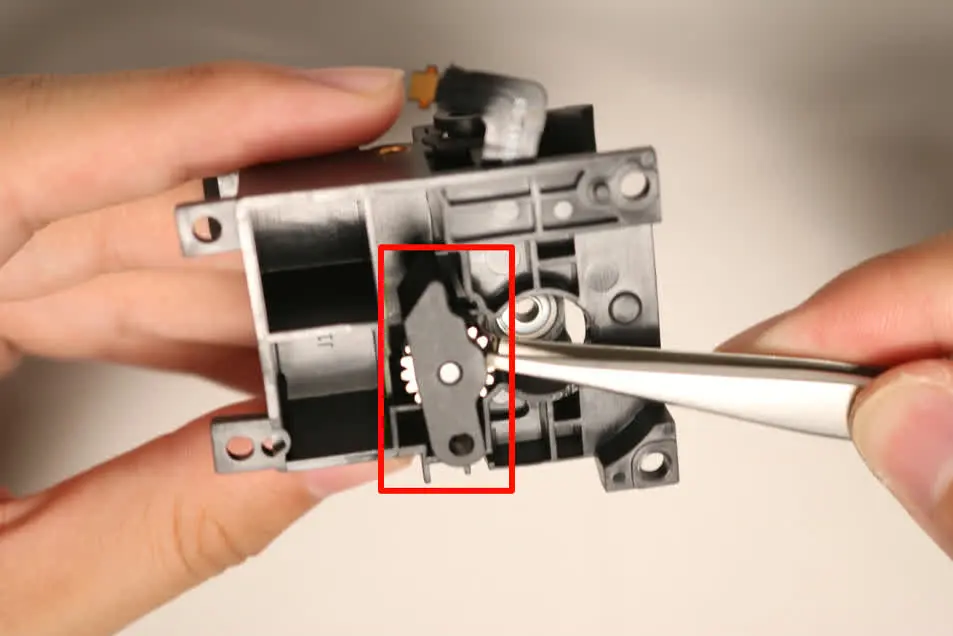

Fjern trykblokken, det drevne hjul og tilhørende dele fra ekstruderfrontdækslet:

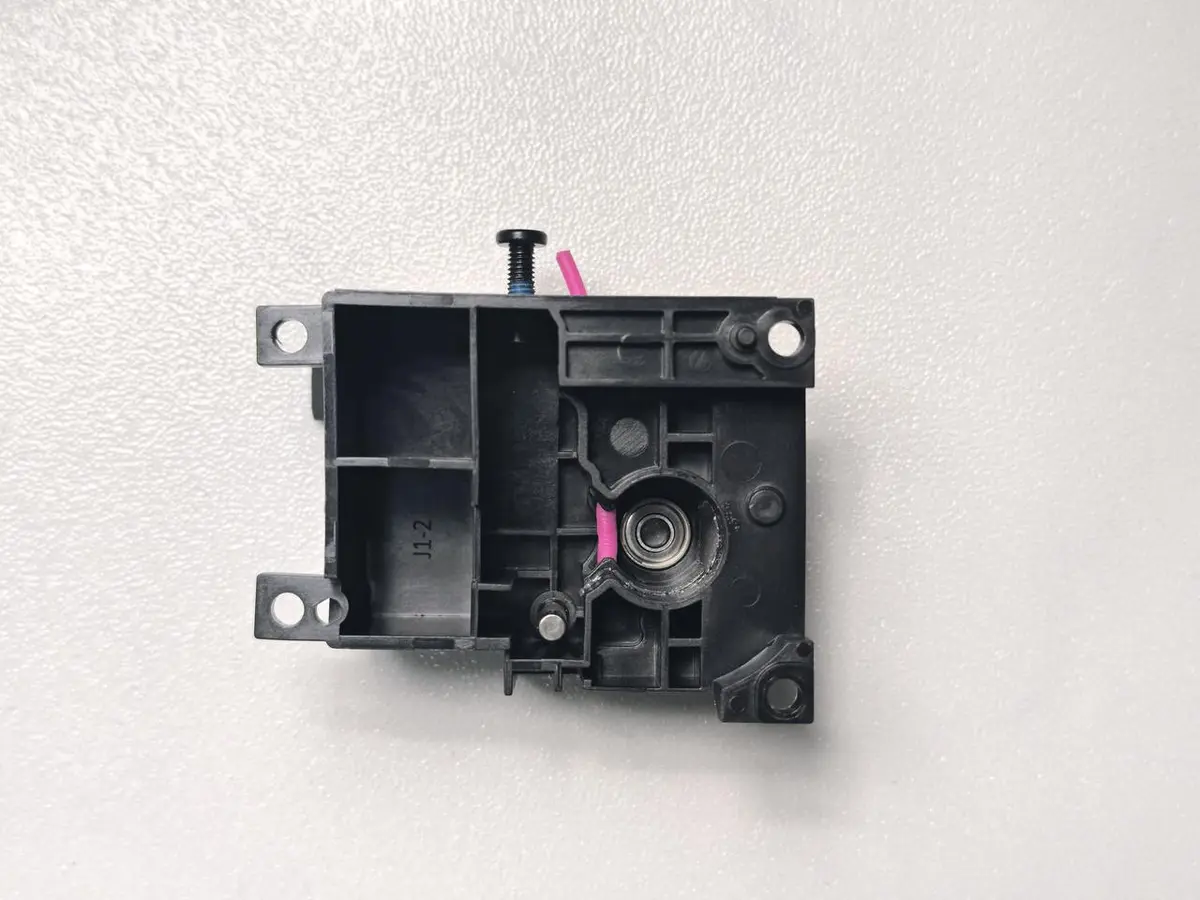

Du vil se opsvulmet filament i ekstruderhalsen - fjern det.

6. Genmonter ekstruderen

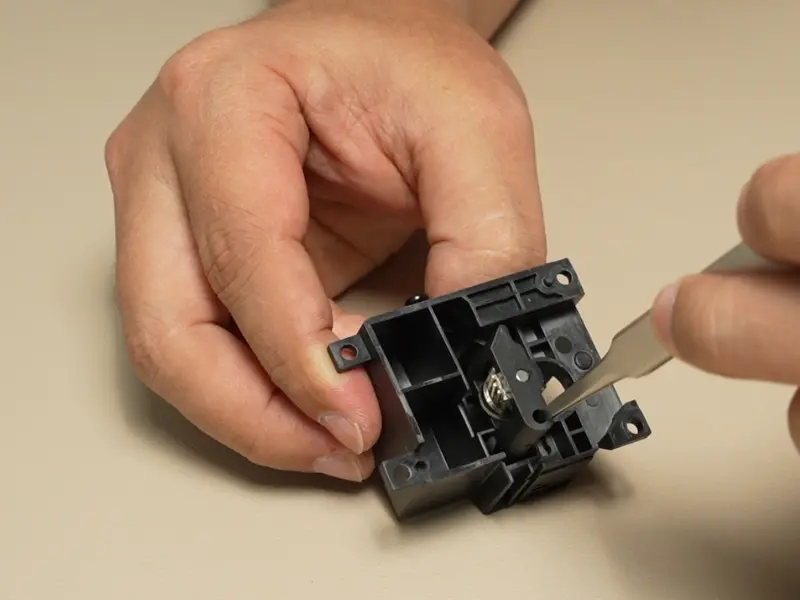

Sæt det drevne hjul i ekstruderfrontdækslet:

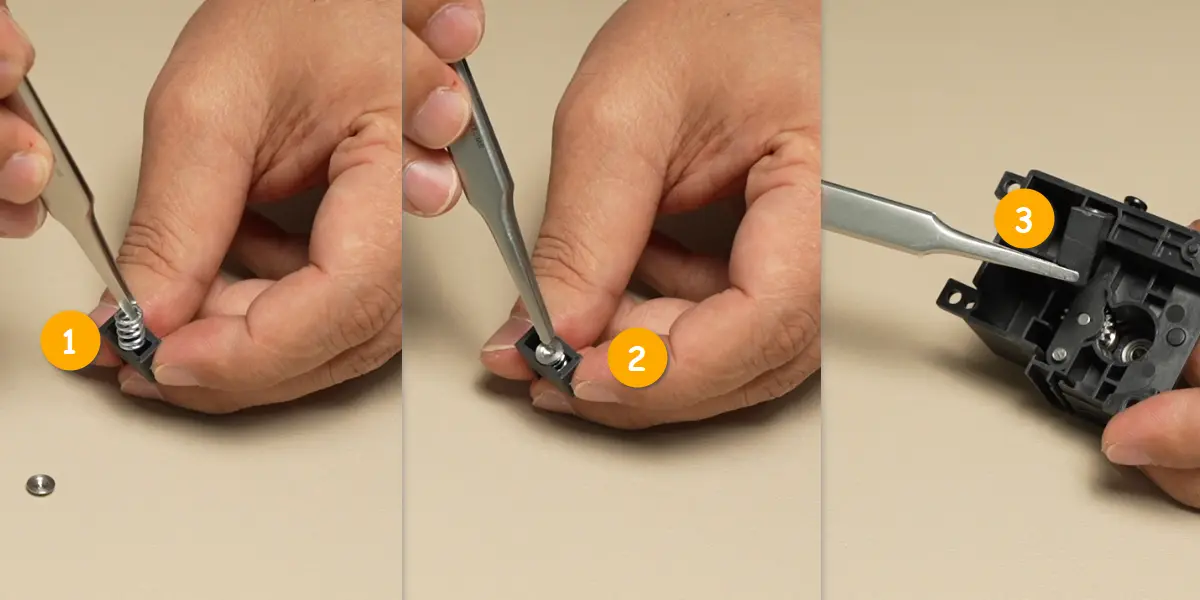

Sæt fjederen og den lille metalhætte i trykblokken, placer den mod det drevne hjul, og monter blokken i frontdækslet:

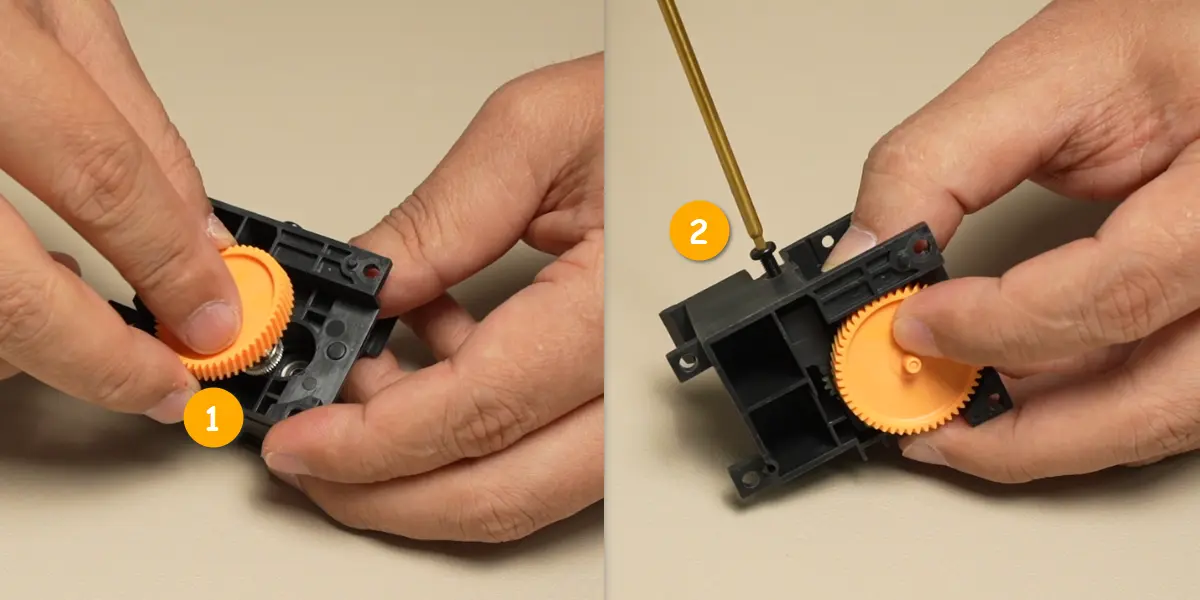

Monter det aktive hjuls samling, og stram skruen:

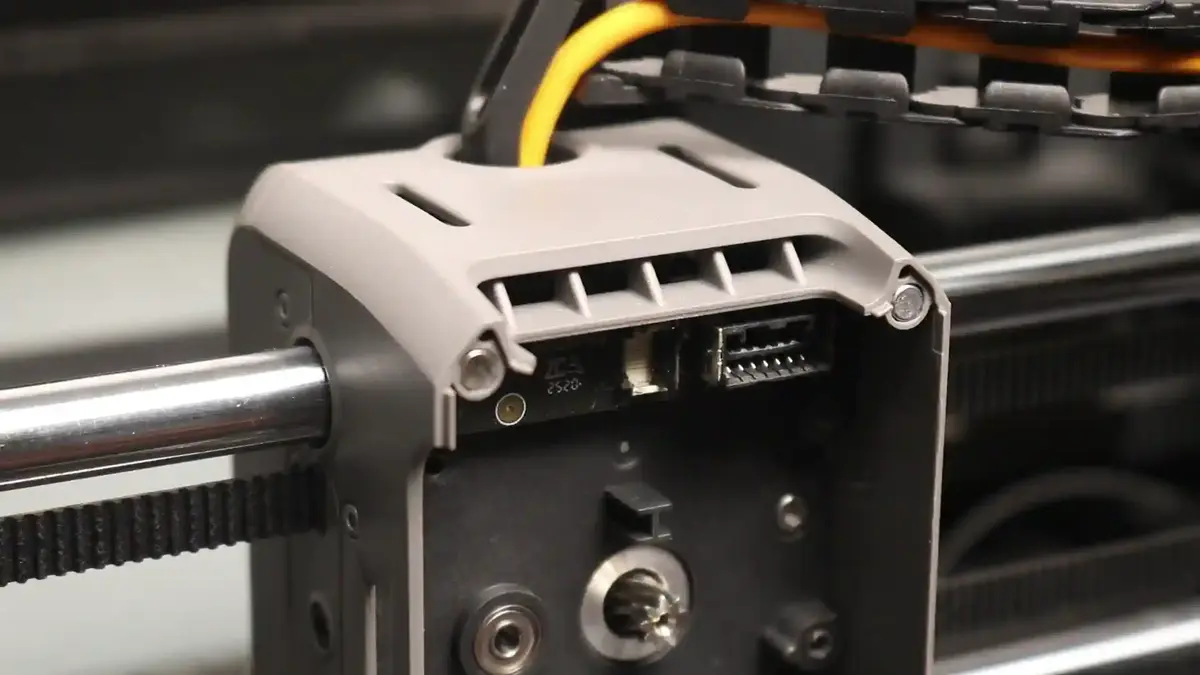

Tilslut filamentsensorens FPC-kabel:

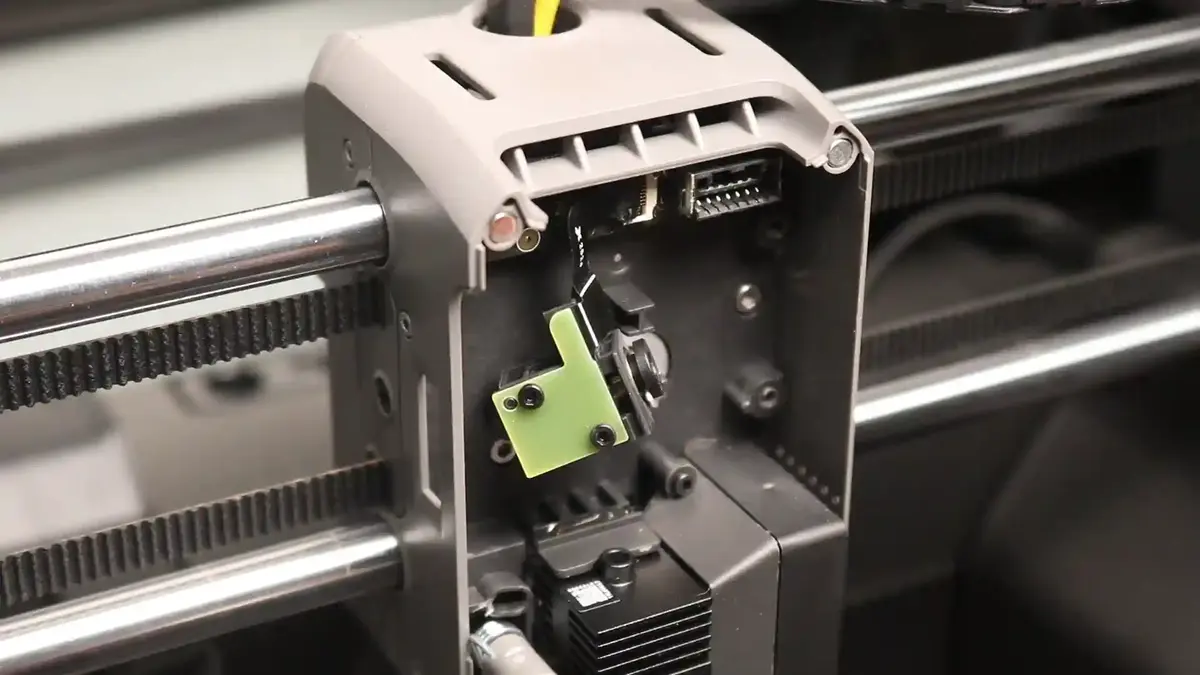

Monter ekstruderen.

Træk ikke i filamentsensoren - flexkablet kan rive over.

Monteringsnotat:

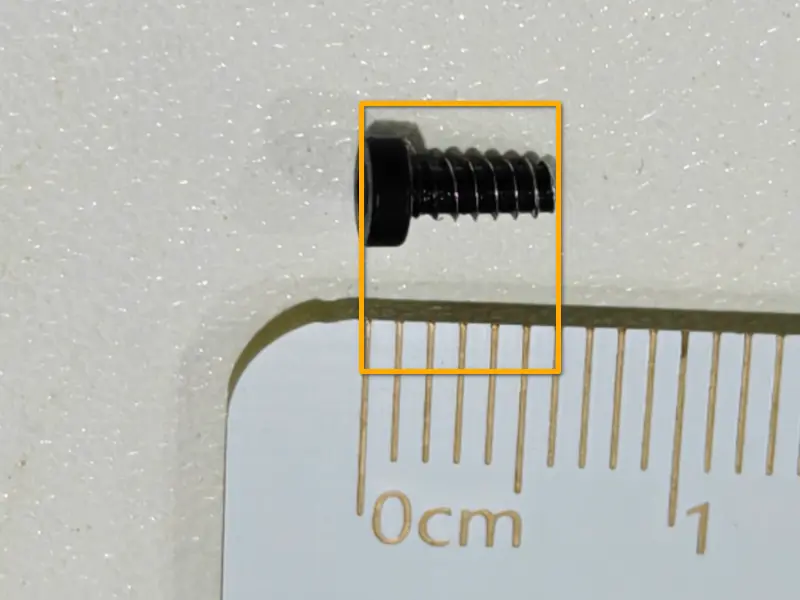

Fastgør Hall-sensoren med sorte BT2-5-skruer. Kontroller skruelængden inden montering - en for lang skrue kan beskadige sensoren og forårsage fejl i detektion.

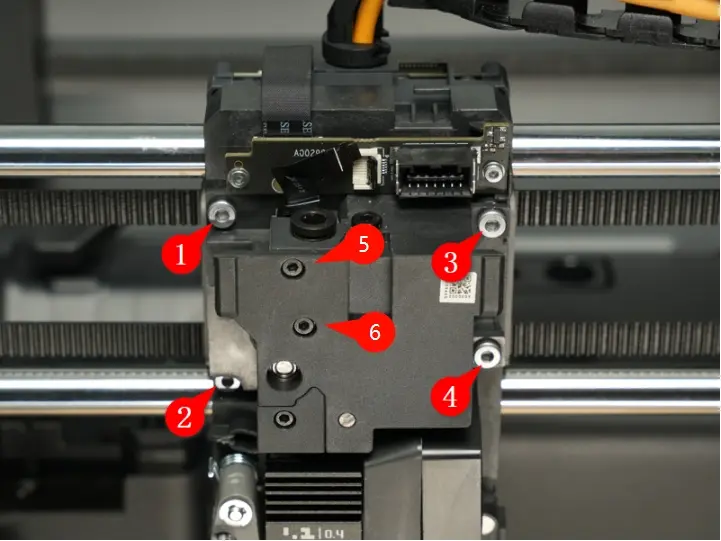

Luk ekstruderen og stram alle seks skruer:

7. Genmonter skæreren

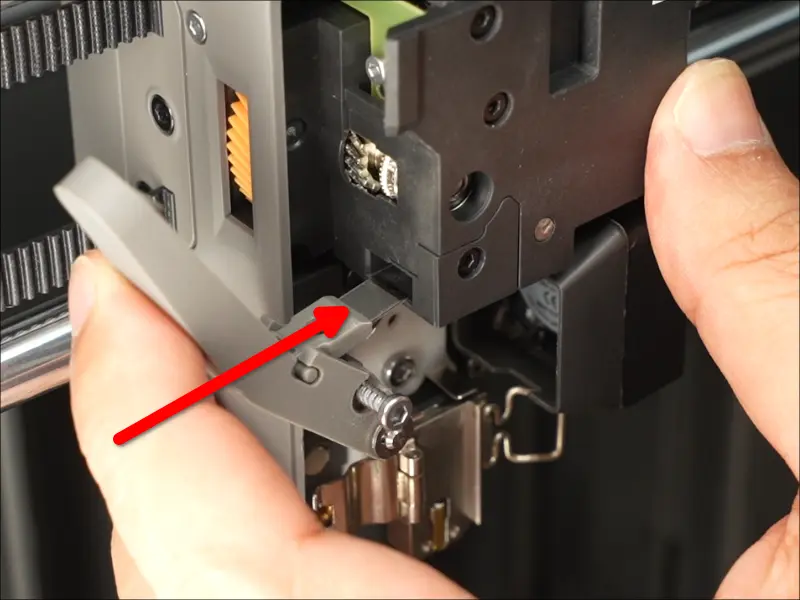

Drej filamentskærerens arm (med dens låseskrue løsnet og ude af vejen) opad på plads, og sørg for, at skærebladet er sat ind i sin åbning.

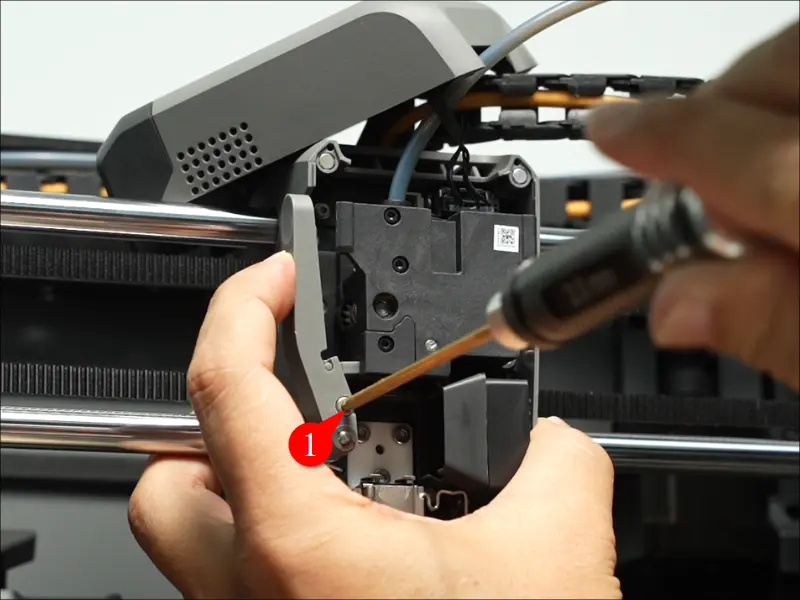

Stram skruen på skærerarmen med H2.0 unbrakonøglen.

8. Genmonter frontdækslet på værktøjshovedet

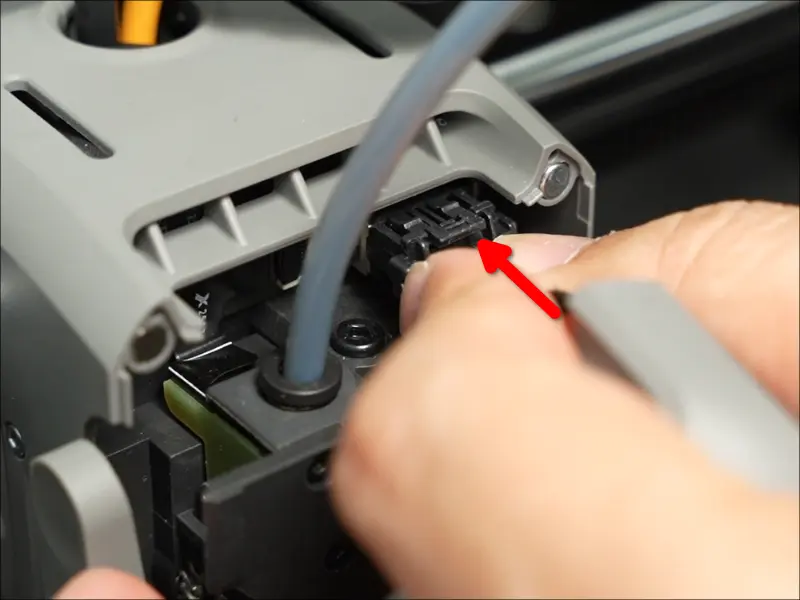

Sæt frontdækselets kabel i stikket på ekstruder-interfacekortet:

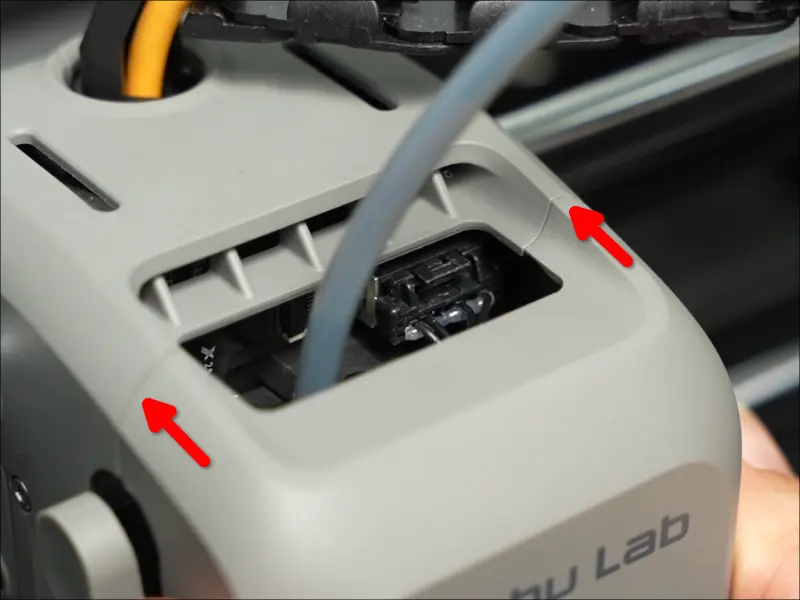

Luk frontdækslet:

Verifikation

Tænd printeren, og gennemfør en indlæsnings-/udlæsningscyklus. Hvis filamentet ekstruderes normalt, og der ikke høres unormale lyde, er tilstopningen i ekstruderen afhjulpet.
