Udskiftning af ekstruderens filamentsensor - P2S

Ekstruderens filamentsensor

Denne sensor sidder i ekstruderet og registrerer både filamentets tilstedeværelse og filamentskærerarmen.

Gælder følgende printermodeller

P2S

Hvornår bruges denne vejledning

• Kablet er beskadiget
• Der er fejlmeldinger om afkviklingsfejl
• Der er fejlmeldinger om fastklemt skærer

Nødvendige værktøjer og materialer

• Ny filamentsensormontage til ekstruderet
• H1.5 unbrakonøgle
• Flade pincetter

Sikkerhedsadvarsel

Det er afgørende at slukke printeren inden du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og printerhoved-kabler. Udfører du opgaver med printeren tændt, risikerer du kortslutning, der kan medføre elektronikskader og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan det være nødvendigt at adskille dele, herunder hotend. Dette eksponerer ledninger og elektriske komponenter, der kan kortsutte, hvis de rører hinanden, metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.
Det er derfor afgørende at slukke printeren og afbryde den fra strømkilden inden vedligeholdelse. Dette forhindrer kortslutning eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du spørgsmål eller bekymringer, kan du oprette en ny henvendelse på vores supportside, så vi hurtigst muligt kan hjælpe dig.

Fjernelse af den gamle ekstruder filamentsensor

1. Fjern printerhovedets kabinet

Se vejledningen til udskiftning af printerhovedets kabinet på P2S og fjern kabinettet fra printerhovedet.

2. Fjern PTFE-røret

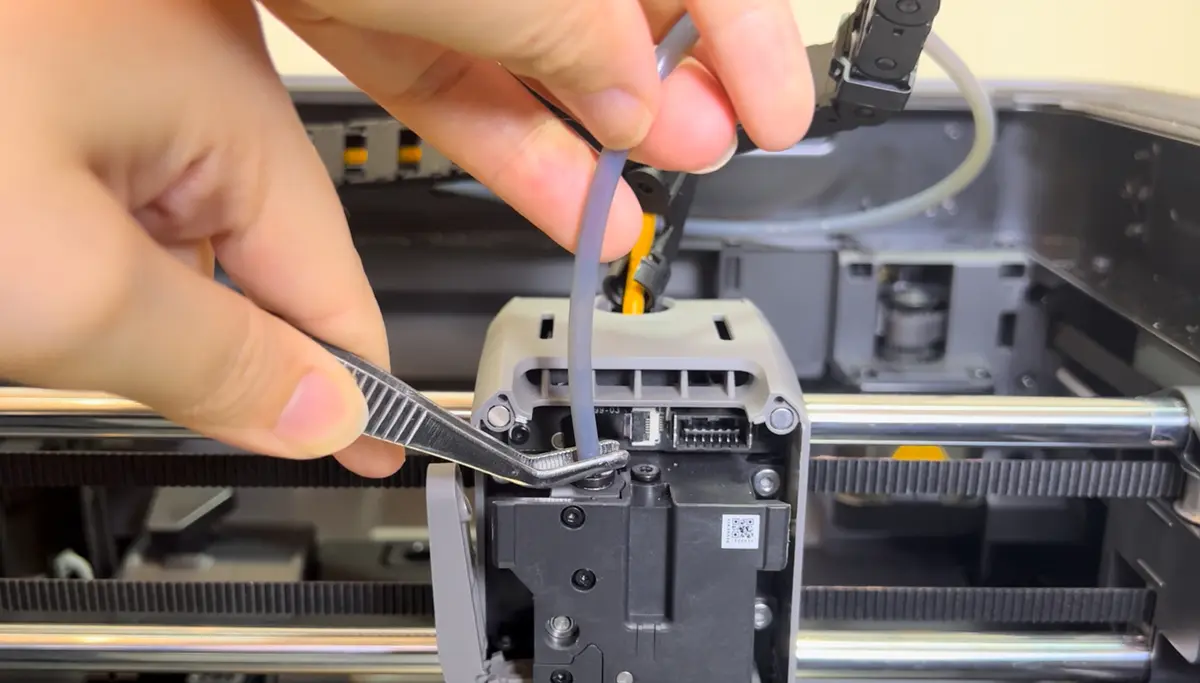

Tryk på rørbøjlen med de flade pincetter for at frigøre PTFE-røret.

3. Fjern filamentsensormontagen

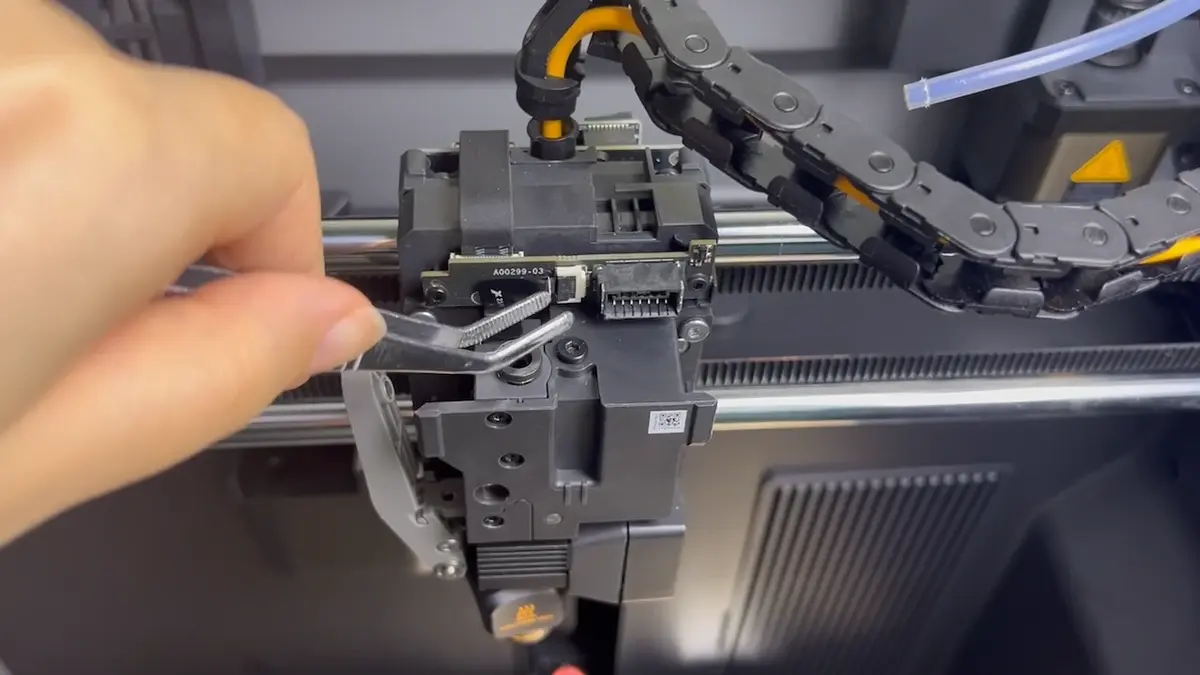

Trin 1: Brug pincetter til forsigtigt at åbne frontdækslet på filamentsensorens kortkonnektor og fjern kablet.

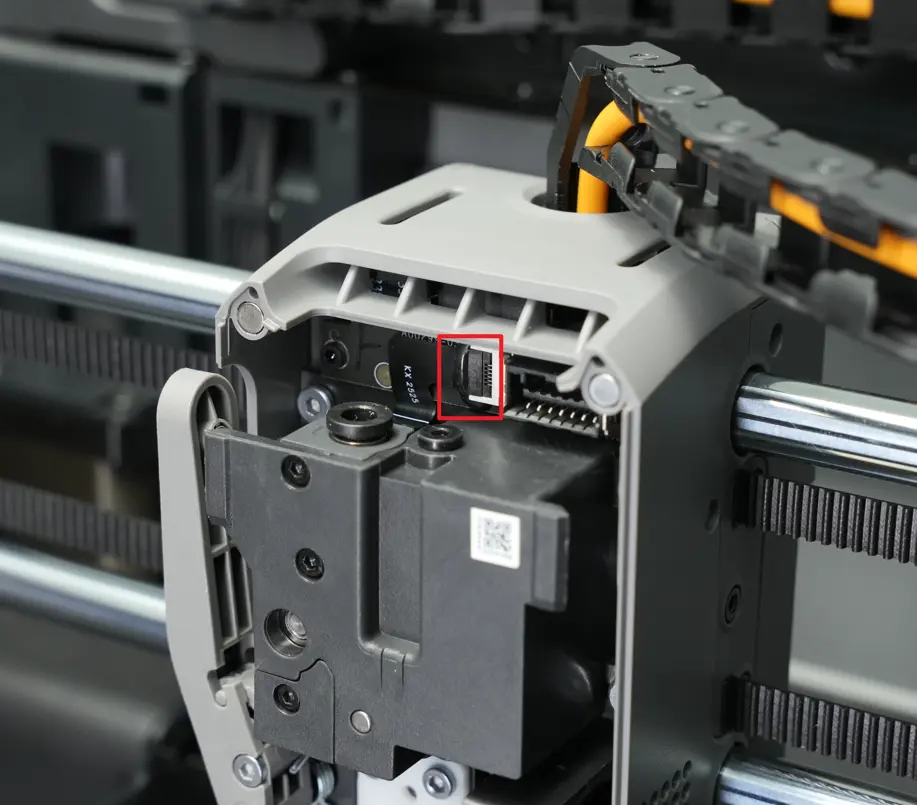

Bemærk: Nogle maskiner har sort lim på konnektoren. Brug pincetter til at fjerne limen, og åbn derefter konnektoren. Der kræves ingen ekstra lim ved genmontage.

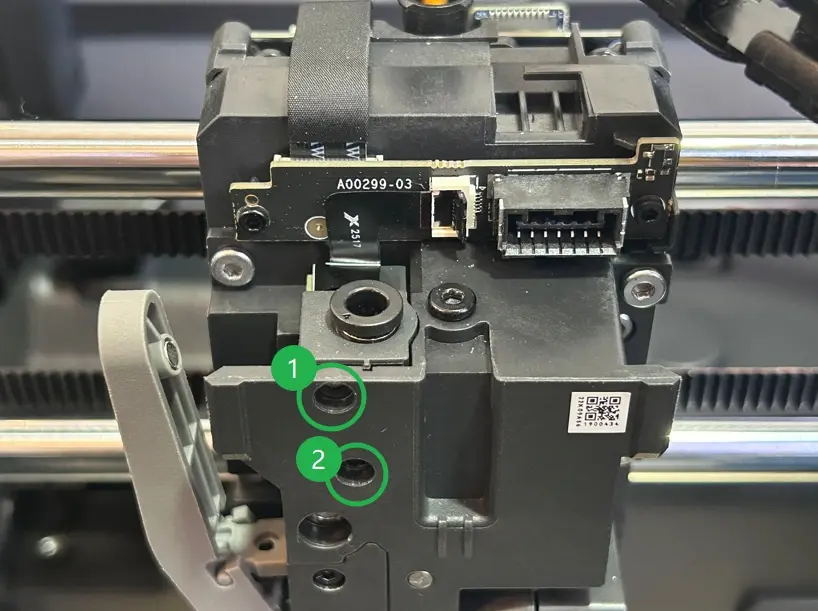

Trin 2: Brug en H1.5 unbrakonøgle til at løsne de to skruer på filamentsensorens kortmontage.

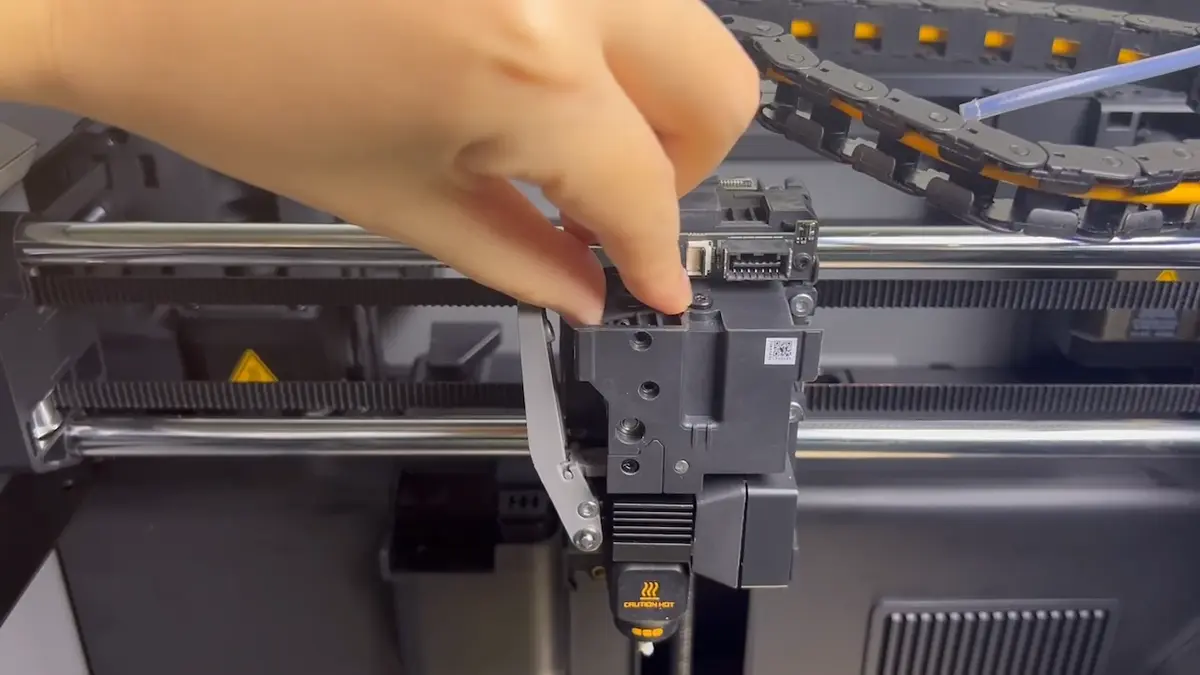

Trin 3: Vip forsigtigt filamentsensormontagen og løft den opad for at fjerne den.

Installation af ny ekstruder filamentsensor

1. Installer filamentsensormontagen

Trin 1. Placer filamentsensormontagen og geninstaller de to skruer med en H1.5 unbrakonøgle.

Monteringsnote:

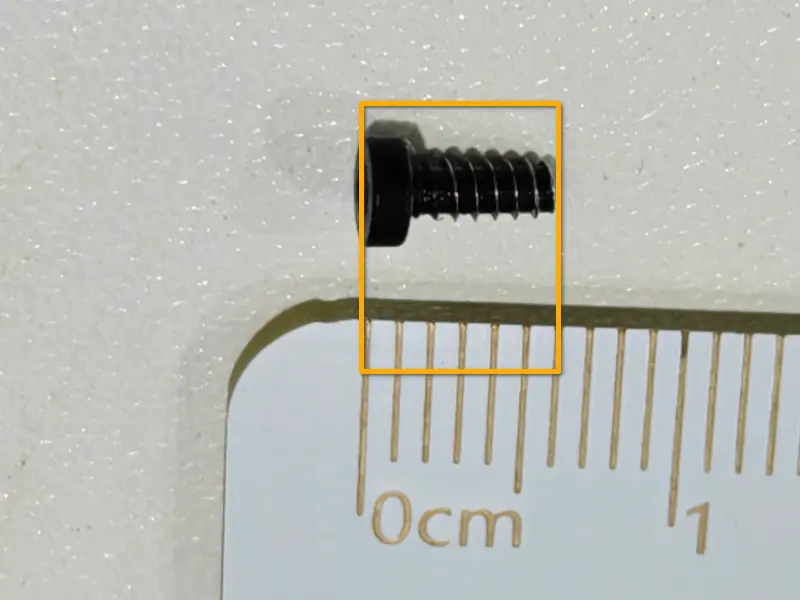

Skruerne til Hall-sensoren (skruer 5 og 6 på billedet nedenfor) er de sorte BT2-5 skruer.
Kontroller dette under montering, da for lange skruer kan beskadige komponenterne og medføre detektionsfejl.

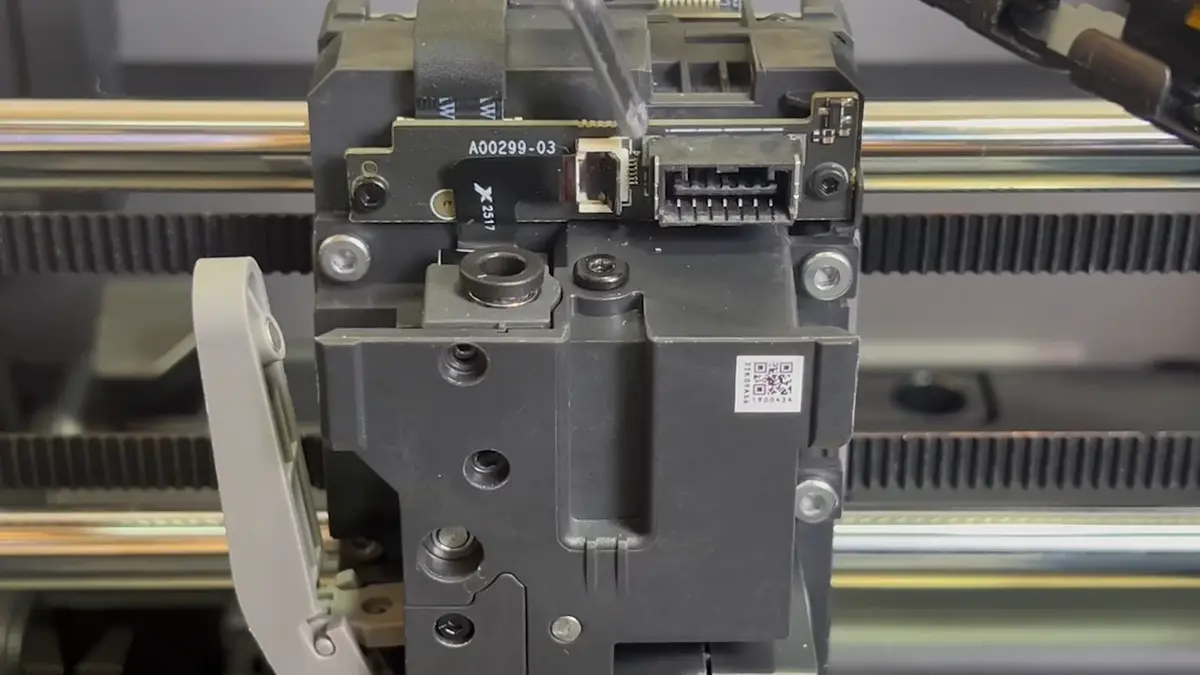

Trin 2. Tilslut filamentsensorens kortkabel som vist nedenfor, og klik konnektor-dækslet på plads.

2. Installer printerhovedets midterramme og bagdæksel

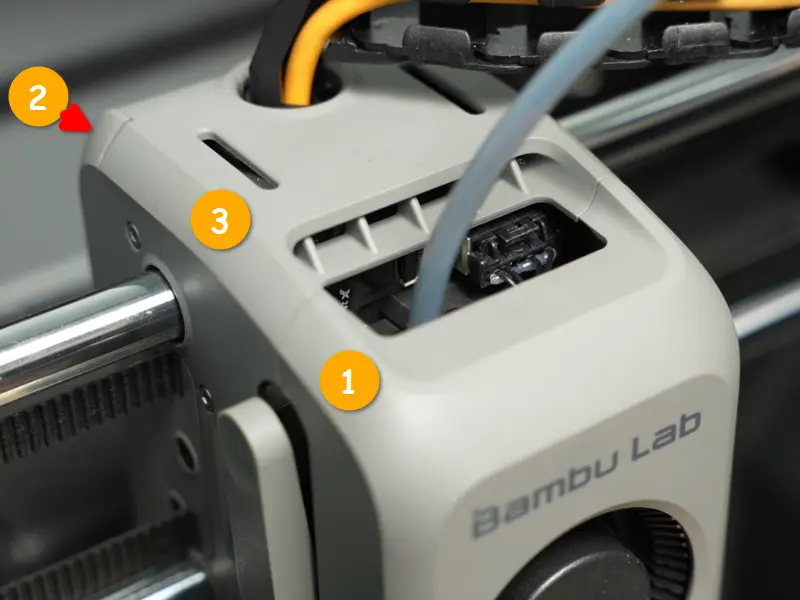

Se vejledningen til udskiftning af printerhovedets kabinet på P2S og installer midterrammen og bagdækslet (del 2 og 3 på figuren nedenfor).

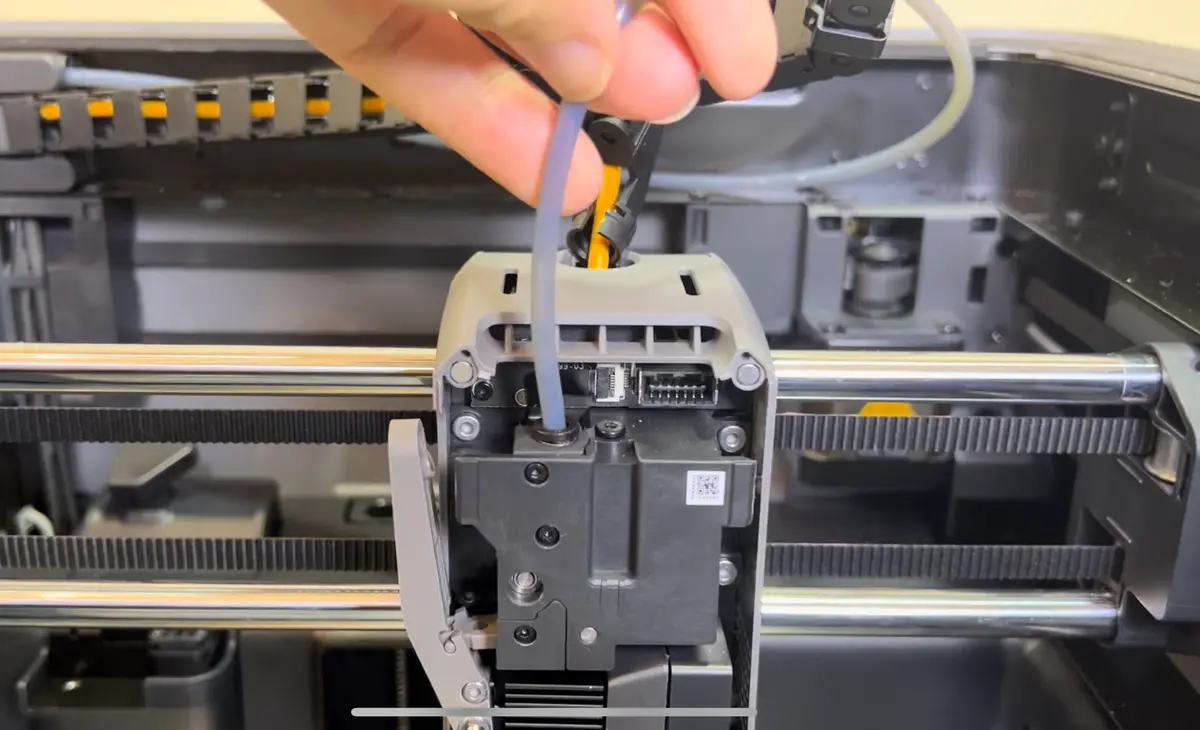

3. Installer PTFE-røret

4. Installer printerhovedets frontdæksel

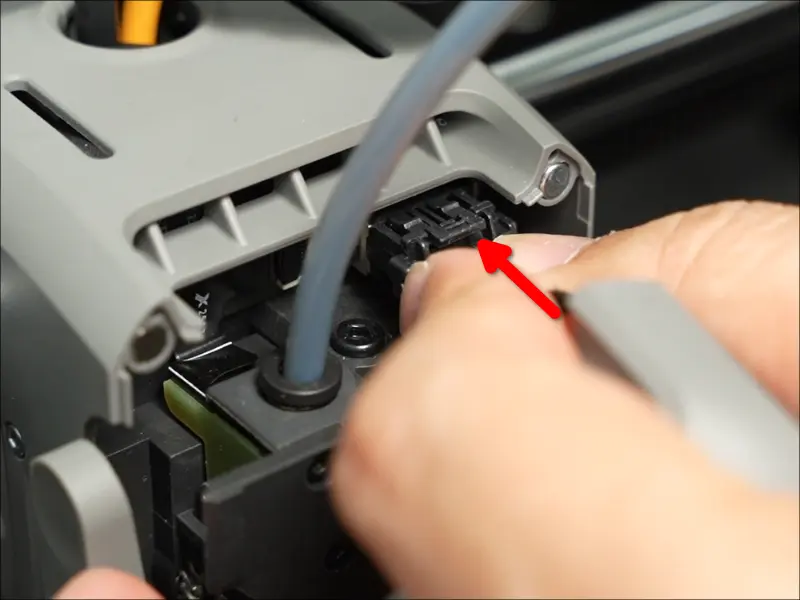

Tilslut kablet til printerhovedets frontdæksel, og monter derefter frontdækslet.

Sørg for at konnektorens låse vender opad, når du installerer kablet.

Funktionsverifikation

Tænd printeren, indlæs filament manuelt (eller via AMS), og udfør derefter en afkviklingsoperation. Gennemføres processen uden fejl, er udskiftningen gennemført. Tjek ellers alle forbindelser og prøv igen. Opstår fejlene fortsat, kan du kontakte det tekniske supportteam for yderligere hjælp.
