HMS_0300-0200-0001-0003 Nozzlens temperatur er unormal - varmelegemet er blevet overophedet.

Beskrivelse af problemet

Temperaturstyringen af nozzlen består primært af et varmelegeme og en NTC-sensor. Når varmelegemet kører på fuld effekt, men ikke kan bringe nozzlen op på måltemperaturen inden for tiden, udløser TH board en fejl om "varmelegeme overophedet". Det er en sikkerhedsmekanisme, der skal forhindre potentiel skade på enheden eller andre risici i tilfælde af fejl i temperaturstyringen.

NTC er en temperatursensor, der løbende overvåger nozzlens faktiske temperatur i realtid. Hvis der er fejl på varmelegemet, på NTC'en selv eller en dårlig forbindelse mellem komponenterne, kan systemet aflæse temperaturen forkert og udløse denne fejl.

Almindelige situationer, der udløser fejlen

• Silikonesokken er i stykker eller forkert monteret.
• Varmelegemet eller NTC'en er ikke monteret korrekt eller er defekt.
• Stikkene til varmelegemet eller NTC'en har dårlig kontakt.
• TH board er defekt.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde på printeren og dens elektronik, herunder ledningerne i printhovedet, fordi det kan forårsage en kortslutning at lade printeren være tændt under sådanne opgaver, hvilket kan føre til yderligere elektrisk skade og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du blive nødt til at afmontere nogle dele, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektriske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører noget vedligeholdelsesarbejde. Det forhindrer kortslutninger eller skade på printerens elektronik. På den måde kan du undgå potentiel skade på printerens elektroniske komponenter og sikre, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til at følge denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fejlsøgningsguide

Fejlsøgning for X1-serien

Hurtigt tjek: Den nemmeste måde at fejlsøge dette problem på er at prøve at udskifte hele hotend med et nyt for at se, om fejlen forsvinder.

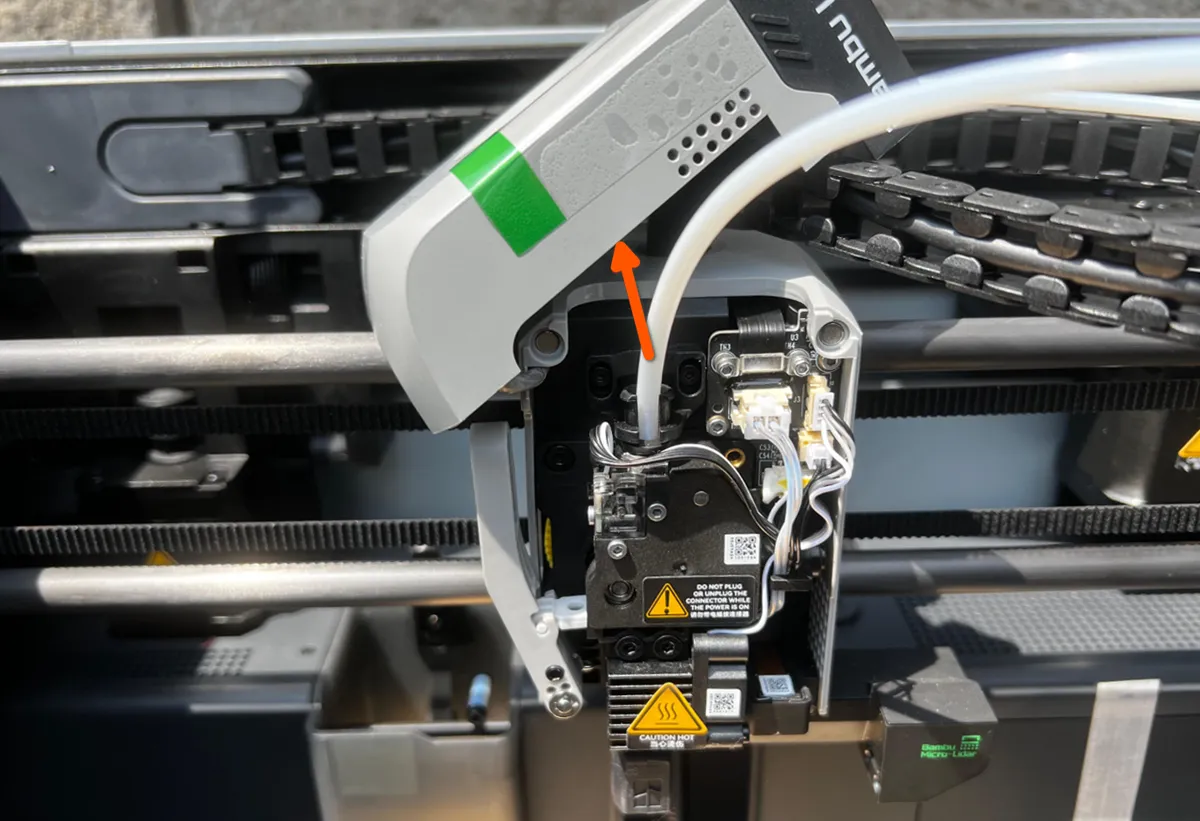

Fjern frontdækslet på printhovedet

X1-printhovedet bruger et magnetisk frontdæksel, der kan tages af direkte med hånden. Sluk printeren før arbejdet. Åbn forsigtigt frontdækslet, og lad det hvile på kulstofstangen som vist på billedet. Vær forsigtig for ikke at beskadige de tilsluttede kabler.

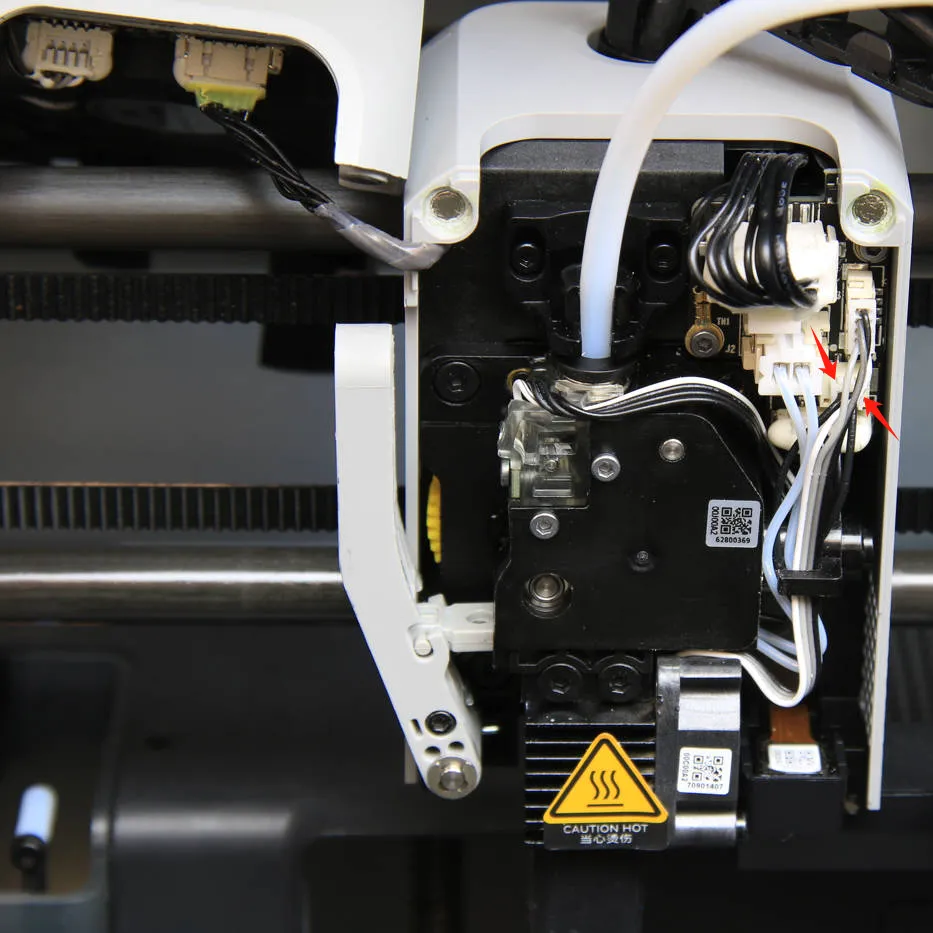

Sæt NTC-kablet på plads igen

Sæt NTC-kablet på plads igen, og tjek derefter, om fejlmeddelelsen forsvinder. NTC'en på X1-serien er placeret på ekstruderens interfaceboard.

Afmontér hotend

Se denne wiki for at afmontere hotend og tjekke, om NTC-sensoren eller ledningen er i stykker.

Mål med et multimeter

Hvis du har et multimeter til rådighed, kan du prøve at måle modstanden på hotend-komponenten og følge trinene nedenfor for at afgøre, om der er en fejl på hotend.

Modstanden på det keramiske varmelegeme ved stuetemperatur er typisk omkring 12Ω, mens modstanden på NTC'en er omkring 50-100 KΩ:

Sæt 10-pin-stikket i igen

Hvis du har et V8 TH board, tag 10-pin-stikket ud og sæt det i igen (det skal nogle gange sættes i flere gange); tjek også for tegn på afbrænding på 10-pin-stikket. Du skal fjerne silikonen med en pincet, før du sætter stikket i igen. Prøv derefter igen.

Hvis du har et V9 TH board, skal du sætte begge ender af FPC'en på plads igen.

V8 TH board

V9 TH board

Se følgende wiki for mere information:

• Udskiftning af printhovedets TH board-samling (V8) | Bambu Lab Wiki
• Udskift printhovedets boards (V9) | Bambu Lab Wiki

Fejlsøgning for P1-serien

Hurtigt tjek: Den nemmeste måde at fejlsøge dette problem på er at prøve at udskifte hele hotend med et nyt for at se, om fejlen forsvinder.

Fjern frontdækslet på printhovedet

Sluk printeren, og åbn derefter frontdækslet på printhovedet.

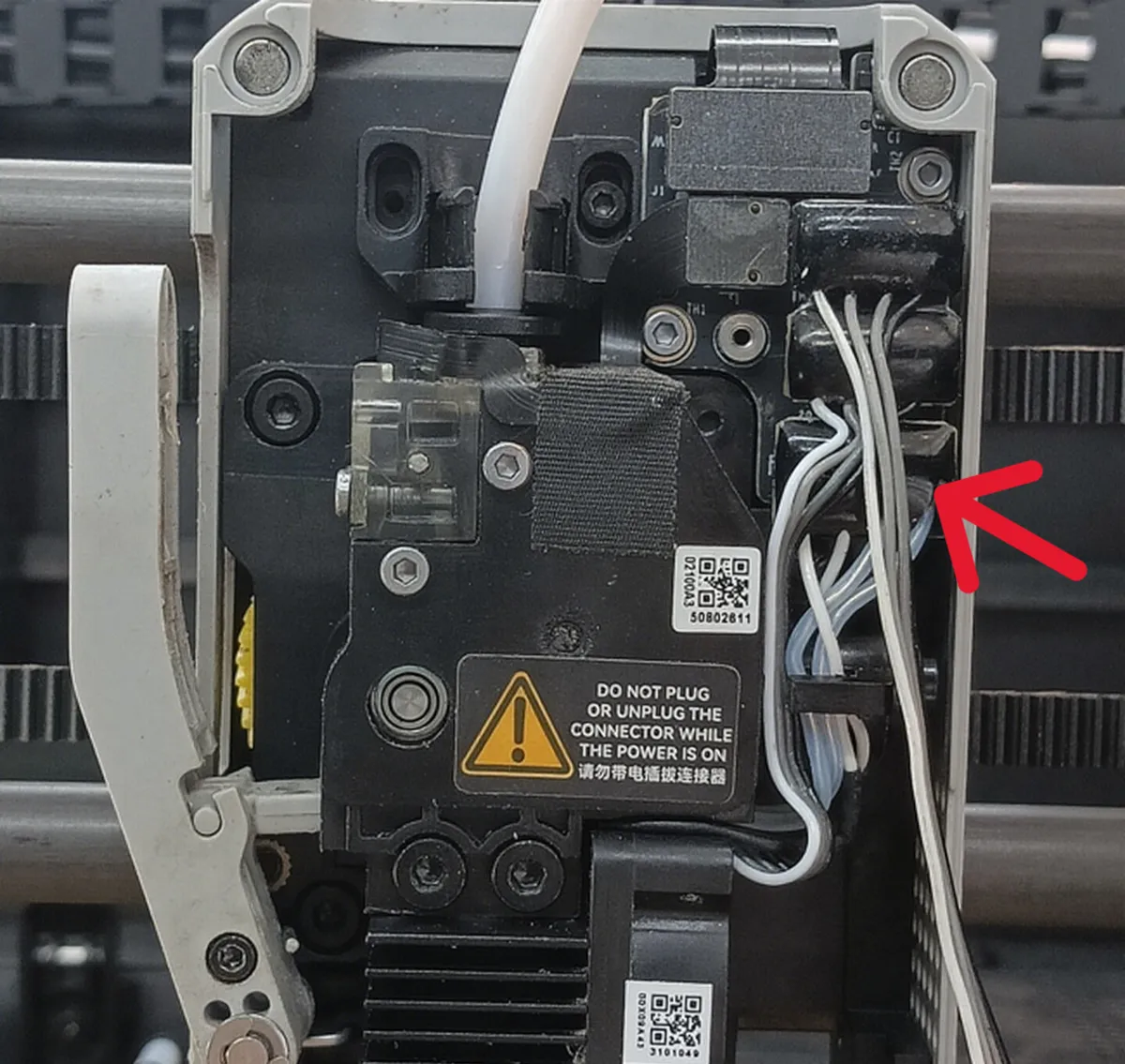

Sæt NTC-kablet på plads igen

Sæt NTC-kablet på plads igen som vist nedenfor, og tjek derefter, om fejlmeddelelsen forsvinder.

Afmontér hotend

Se denne wiki for at afmontere hotend og tjekke, om NTC-sensoren eller ledningen er i stykker. På P1-serien er det keramiske varmelegeme og NTC'en integreret i ét modul via et samlet stik.

Mål med et multimeter

Hvis du har et multimeter til rådighed, kan du prøve at måle modstanden på hotend-komponenten og følge trinene nedenfor for at afgøre, om der er en fejl på hotend.

Modstanden på det keramiske varmelegeme ved stuetemperatur er typisk omkring 10Ω (de to pins, som de røde pile peger på i billedet nedenfor), mens modstanden på NTC'en er omkring 100 KΩ (de to pins, som de orange pile peger på):

Sæt FPC'en på plads igen

Hvis problemet fortsætter, skal du sætte begge ender af FPC'en på plads igen (nogle gange skal du gøre det flere gange).

Se følgende wiki for mere information:
Printkort på P1P-printhovedet | Bambu Lab Wiki

Fejlsøgning for A1-serien

Hurtigt tjek: Den nemmeste måde at fejlsøge dette problem på er at prøve at udskifte hele hotend med et nyt for at se, om fejlen forsvinder.

Fjern bagdækslet på printhovedet

Træk udad på bunden af bagdækslet som vist nedenfor, og åbn det.

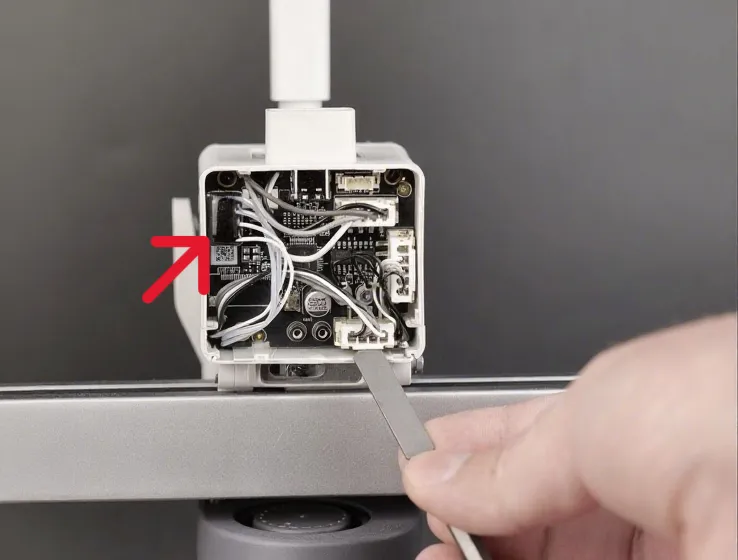

Sæt NTC-kablet på plads igen

Sæt NTC-kablet på plads igen som vist nedenfor, og tjek derefter, om fejlmeddelelsen forsvinder.

Afmontér hotend

Se nedenstående wikier for at afmontere hotend og tjekke, om NTC-sensoren eller ledningen er i stykker:

• hotend-varmesamling
• udskiftning af hotend-varmesamling

Mål med et multimeter

Hvis du har et multimeter til rådighed, kan du prøve at måle modstanden på hotend-komponenten og følge trinene nedenfor for at afgøre, om der er en fejl på hotend.

Typisk er fejlmeddelelsen for A1-serien 'Nozzle Temperature Malfunction'. For at måle modstanden på varmekomponenten skal du fjerne bagdækslet på printhovedet. Det stik, der skal måles, er stik nummer 1 på TH board.

Modstanden på det keramiske varmelegeme ved stuetemperatur er typisk omkring 7Ω (de to pins, som de røde pile peger på i billedet nedenfor), mens modstanden på NTC'en er omkring 100 KΩ (de to pins, som de orange pile peger på, idet NTC'ens modstand varierer meget med temperaturændringer):

Kontakt eftersalgsservice

Hvis meddelelsen stadig vises, skal du kontakte eftersalgsteamet for yderligere hjælp.
