A1-serien: Udskiftning af hotend-varmeenhed

Hvornår skal du bruge denne guide?

Denne guide er beregnet til brug, hvis der er et problem med hotend-varmeenheden på din A1 mini

Almindelige tegn på, at hotend-varmeenheden på din A1 mini skal udskiftes, omfatter:

• Hotend-varmeenheden er pakket ind i plast efter en mislykket print
• Varmelegemet eller termistoren virker ikke længere
• Metallåsen på hotend virker ikke længere
• Anbefalet af Bambu Labs tekniske support

Nødvendigt værktøj og materialer

• Bambu Lab hotend-varmeenhed til A1
• H1.5- & 2.0-unbrakonøgle
• Flad pincet
• 25 minutter af din tid

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og kabler til værktøjshovedet. Hvis du udfører arbejde med printeren tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at adskille dele, herunder hotend. Det blotlægger kabler og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en tryg og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, så opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og hjælpe dig.

Bemærkning om indstillinger i Bambu Studio

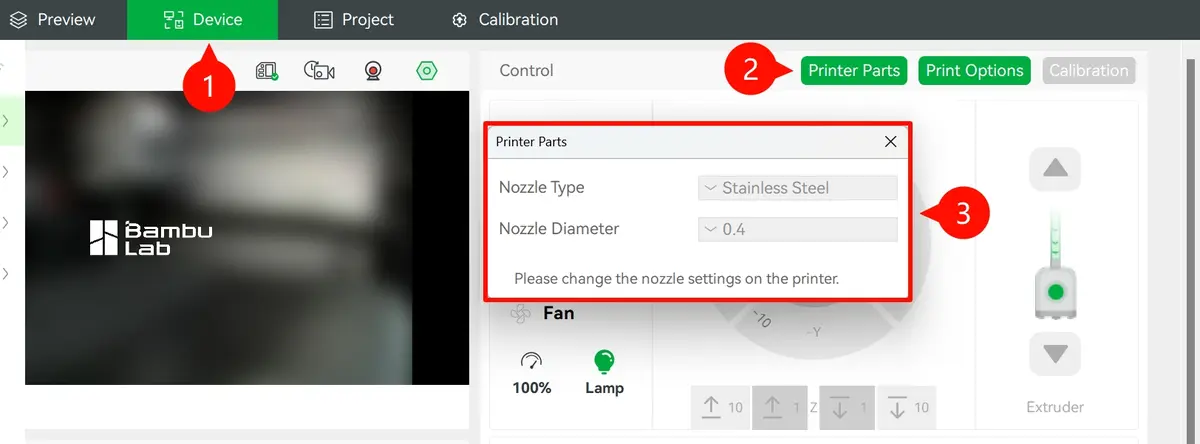

I den nyeste version af Bambu Studio (Bambu_Studio_win_public-v02.01.01.52-20250616155614) er muligheden for at ændre dýseinformation under afsnittet "Printer Parts" deaktiveret (som vist på skærmbilledet nedenfor) og er nu kun til visning.

Nogle brugere kan fejlagtigt tro, at det er en software- eller hardwarefejl på grund af ændringer fra tidligere versioner. Denne justering har dog til formål at forbedre ensartethed i driften og brugersikkerheden. Dýseskift skal udføres direkte på printeren. Hvis det var muligt at ændre via softwaren, kunne det vildlede nye brugere til at tro, at en fysisk dýseudskiftning ikke er nødvendig før print.

Bemærk: Hvis du har udskiftet dýsen med en af en anden specifikation, så husk at synkronisere dýseinformationen på enheden.

Videoguide

Afmonter den gamle hotend-varmeenhed

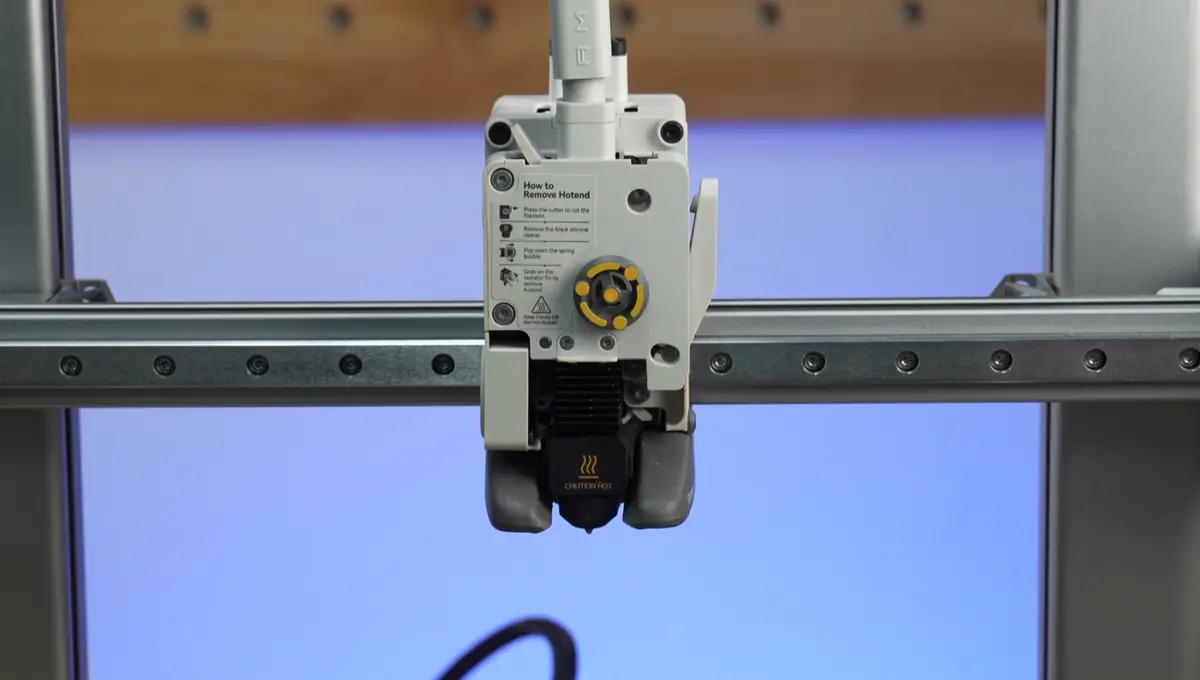

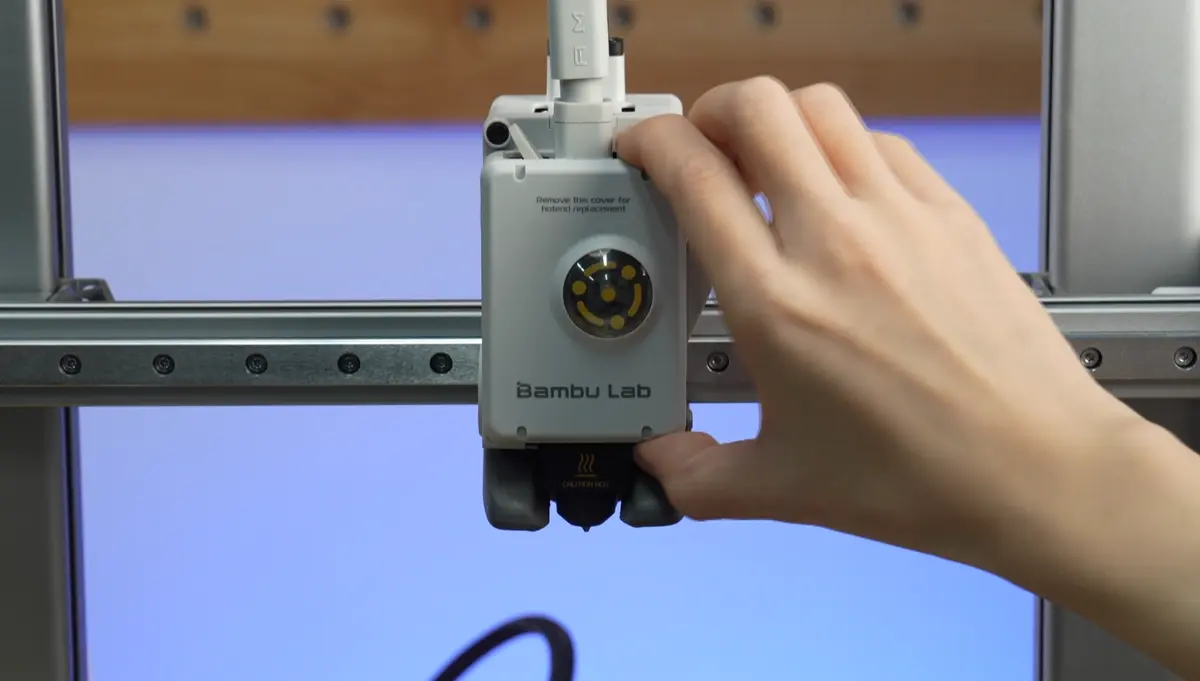

1. Fjern frontdækslet på værktøjshovedet

Tag fat i bunden af frontdækslet og træk forsigtigt mod dig selv.
Clipsene, der holder dækslet på plads, slipper, så du kan fjerne frontdækslet.

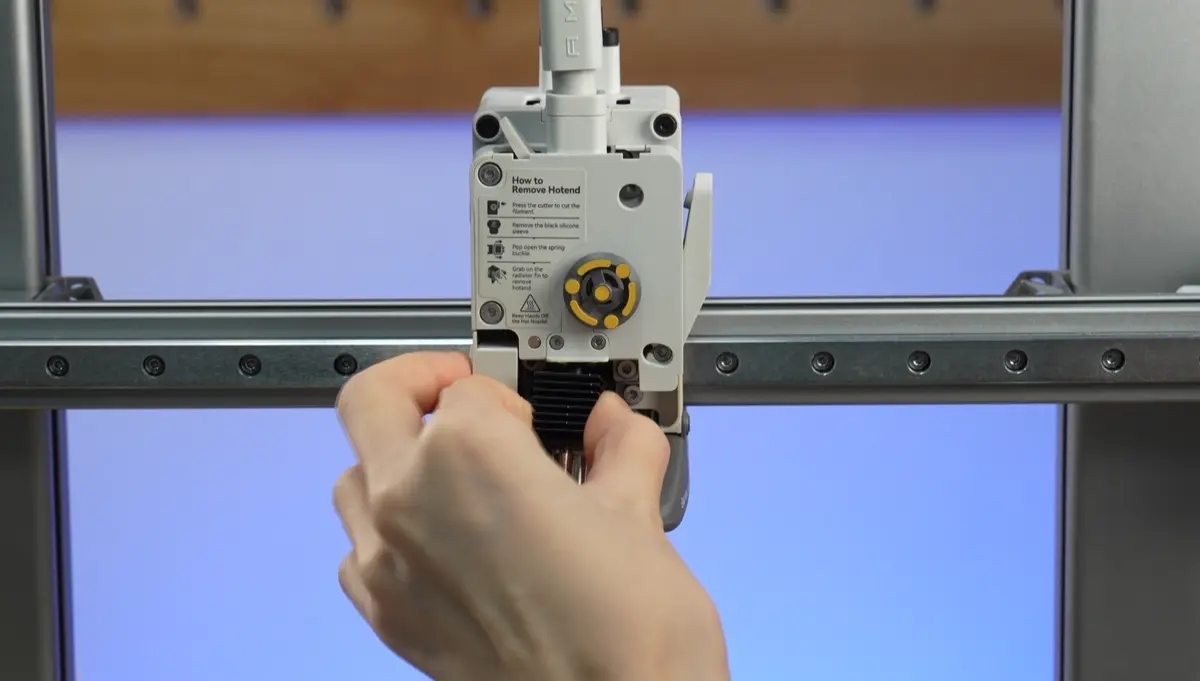

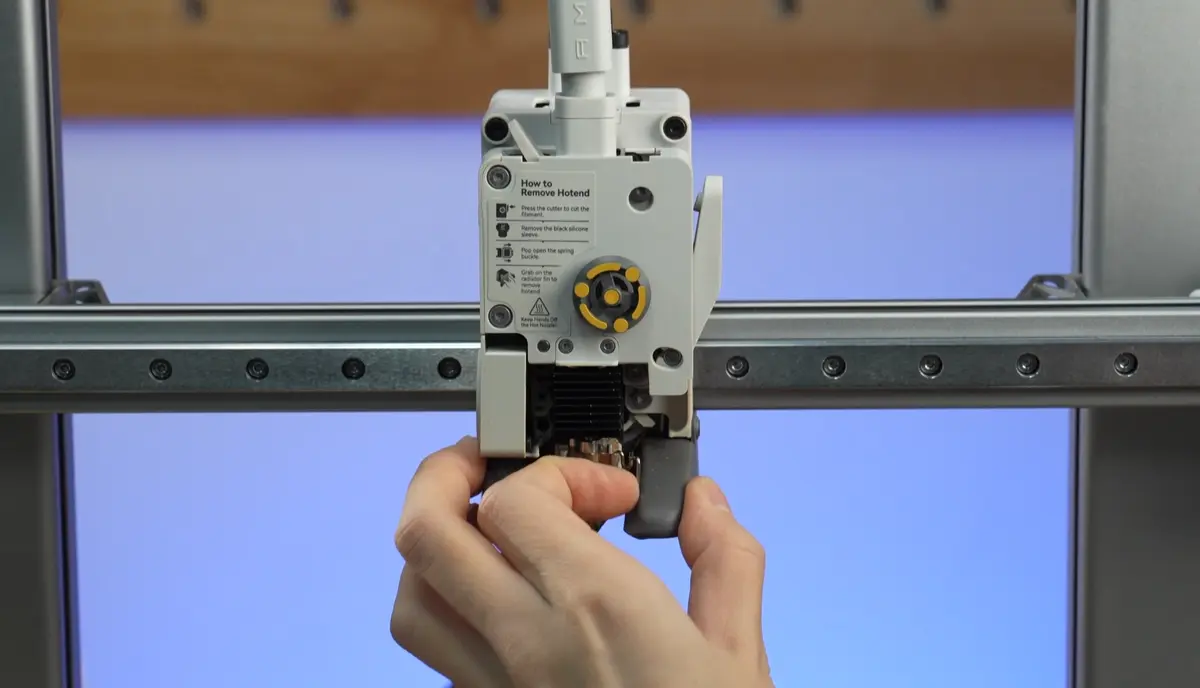

2. Fjern hotend

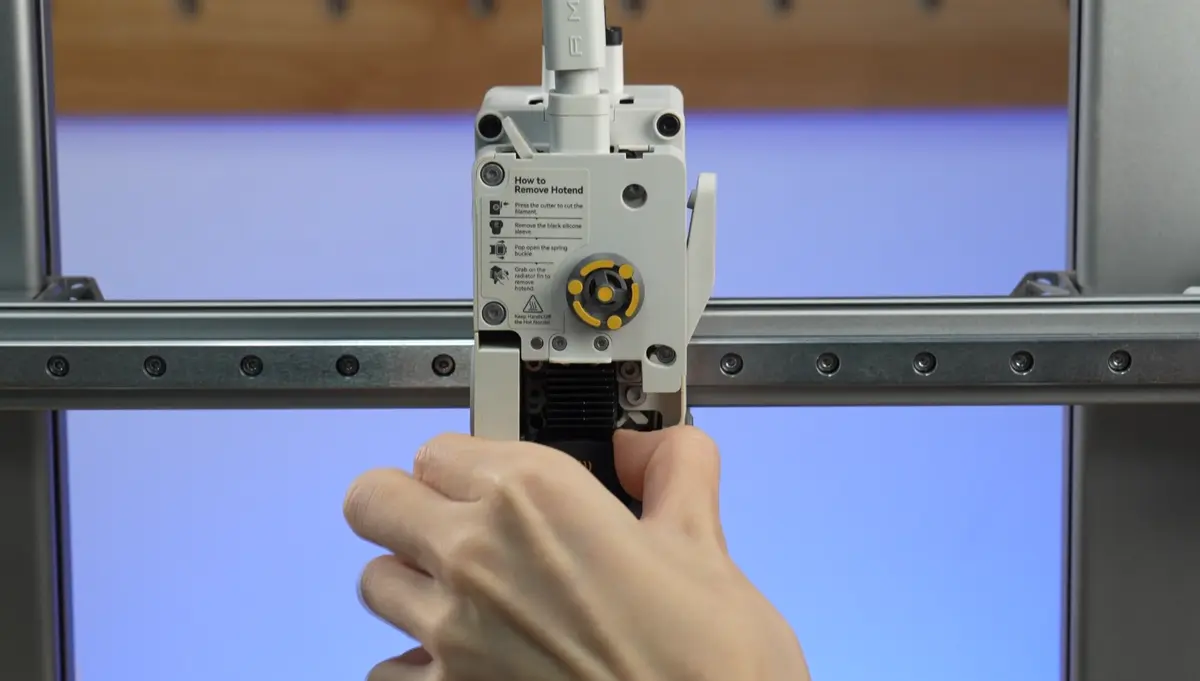

Fjern silikonesokken til hotend ved forsigtigt at trække den mod dig selv, åbn spændet og fjern derefter hotend.
Alle trin er angivet på mærkaten på ekstruderen.

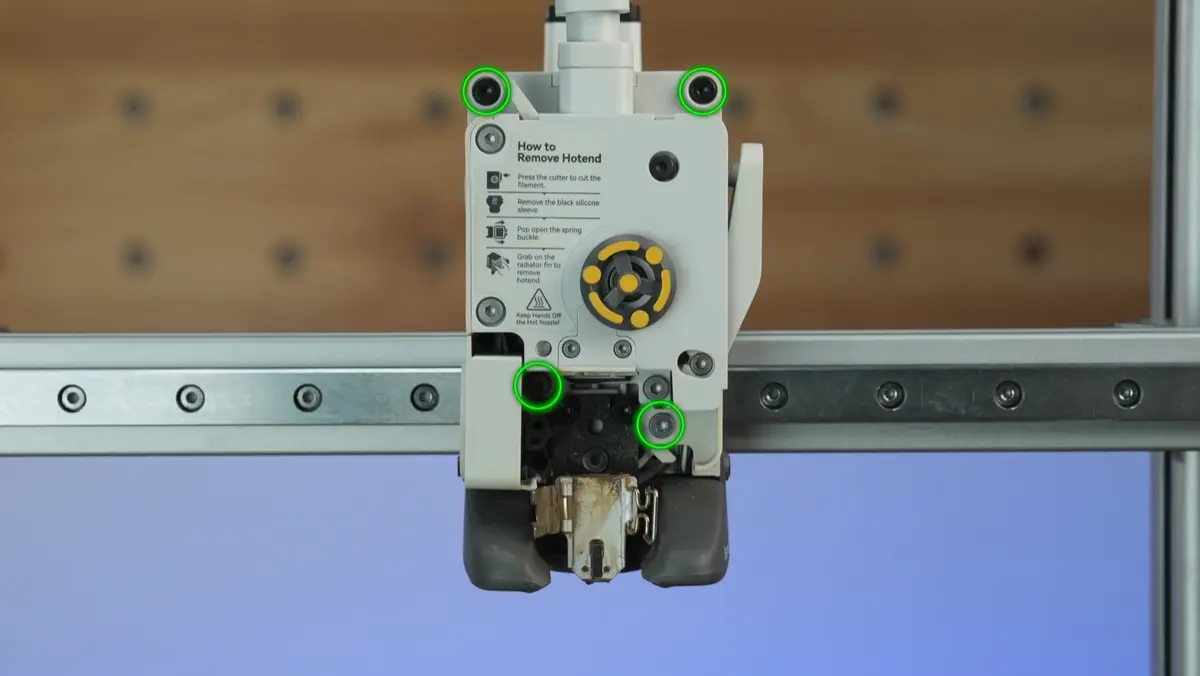

3. Fjern skruerne i ekstruderen

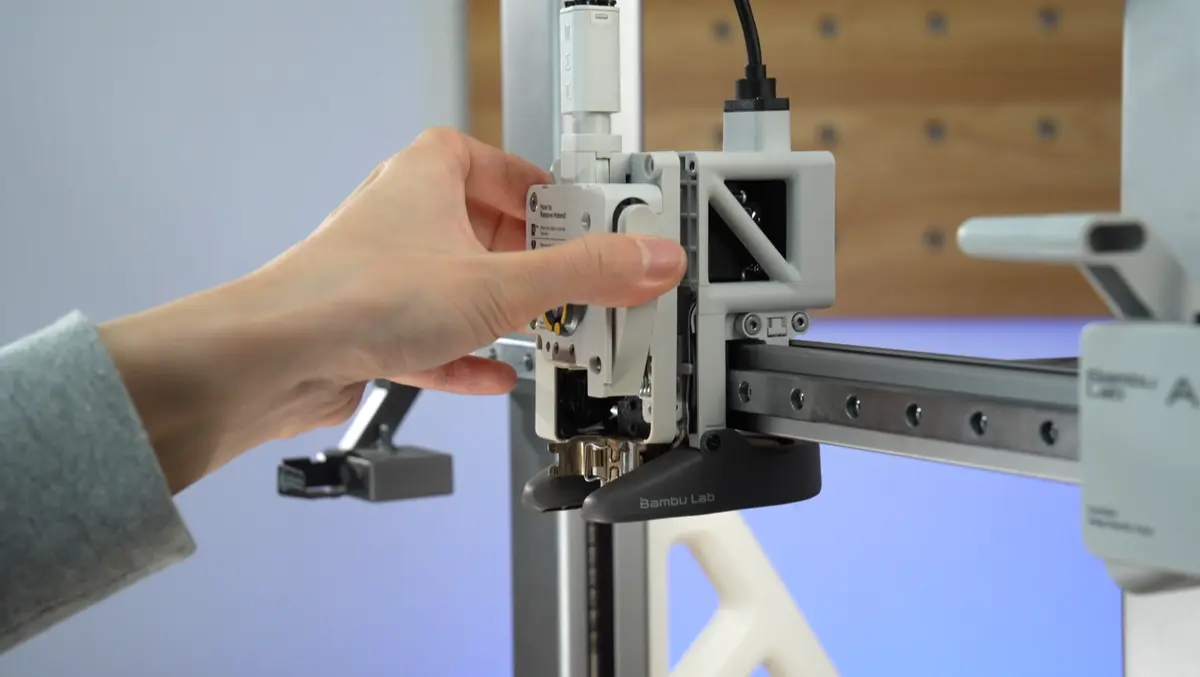

Fjern skruerne som vist på billedet, og træk forsigtigt ekstruderen lidt fremad.

Bemærk: Træk ikke ekstruderen ud med magt, da det let kan beskadige motorkablet.

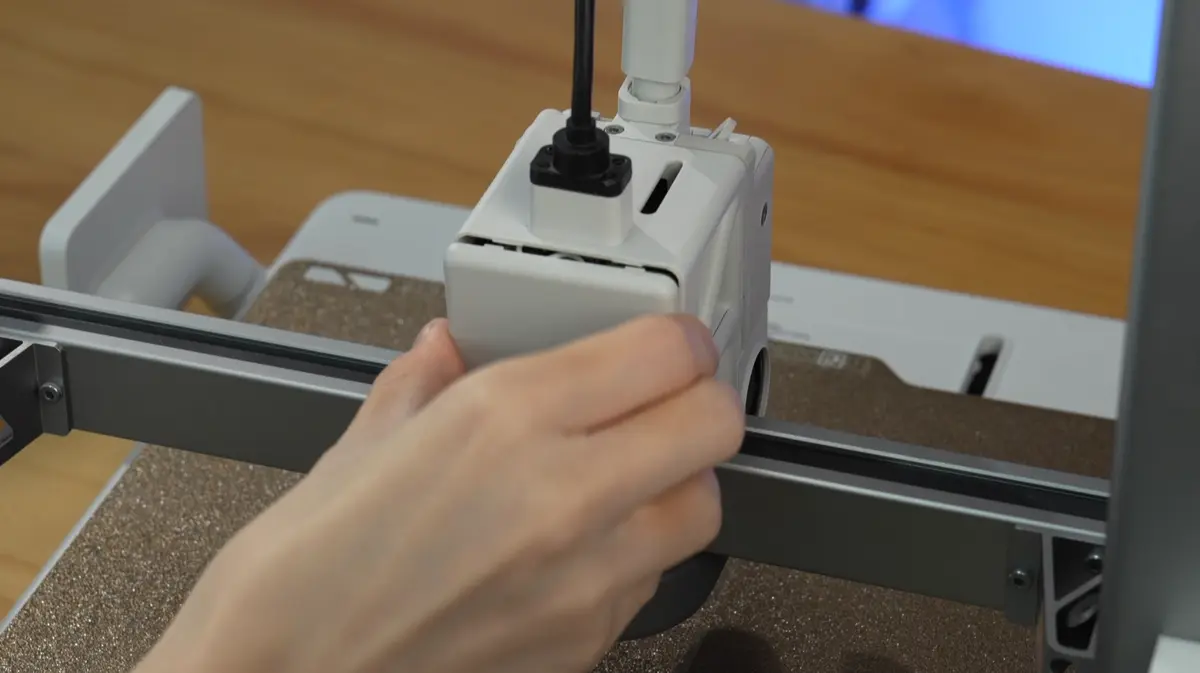

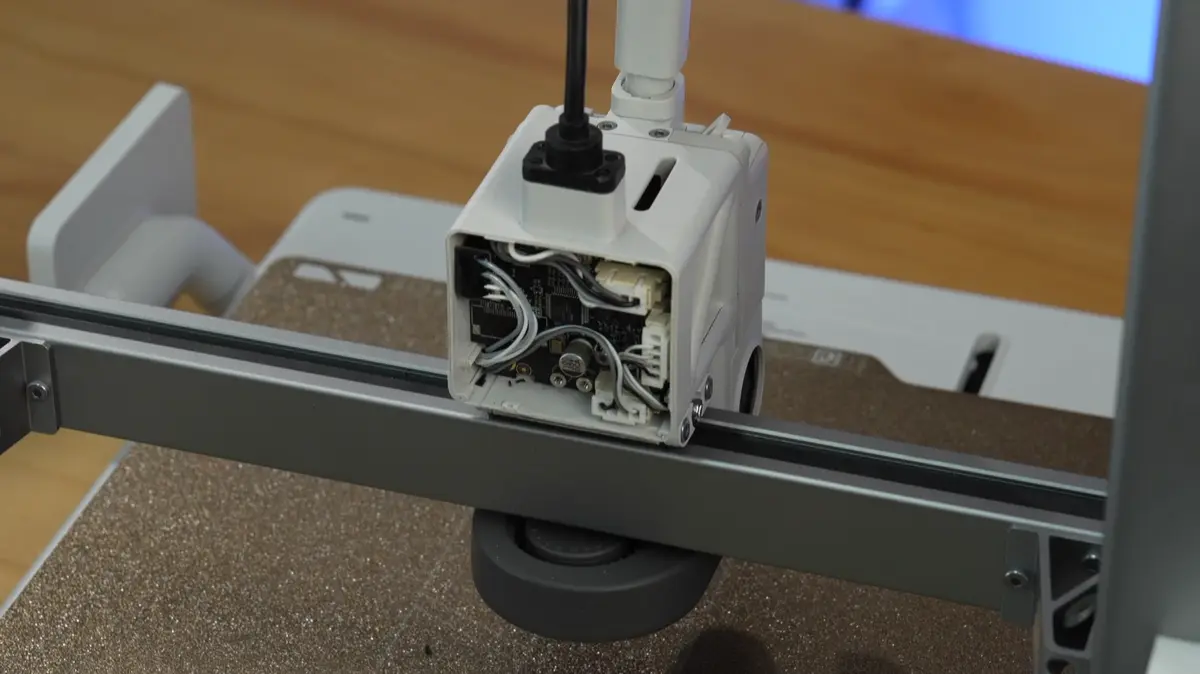

4. Fjern det bageste hus på værktøjshovedet

Åbn forsigtigt det bageste hus på værktøjshovedet ved at trække i den nederste del som vist nedenfor.

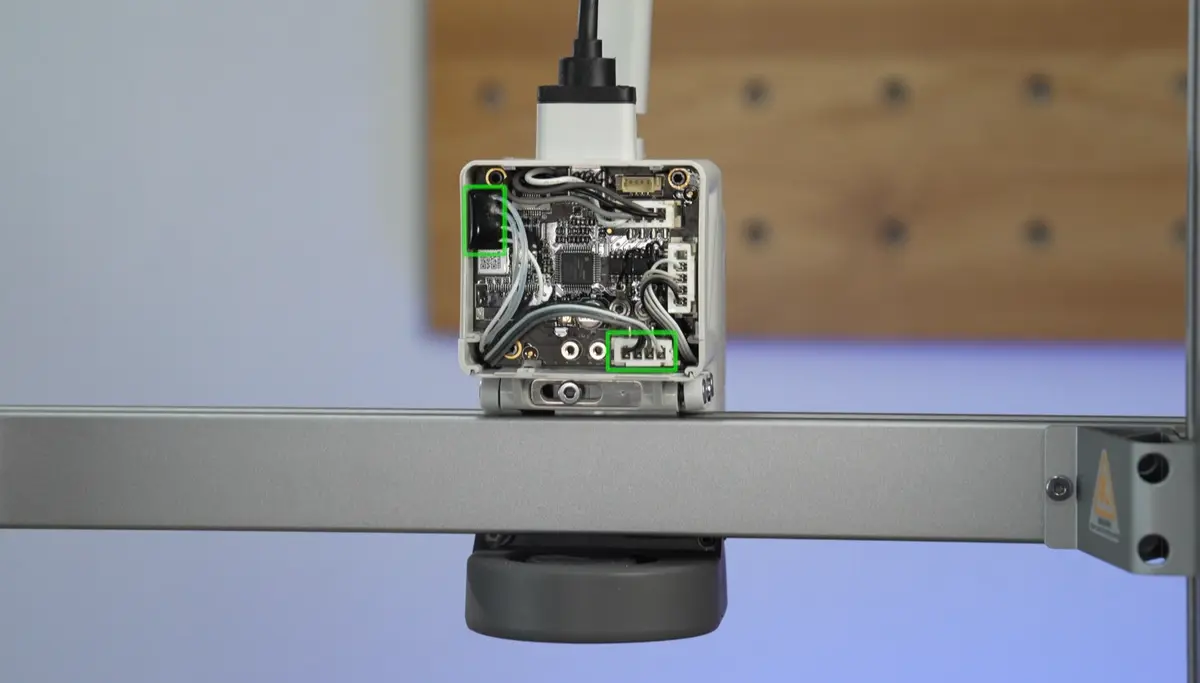

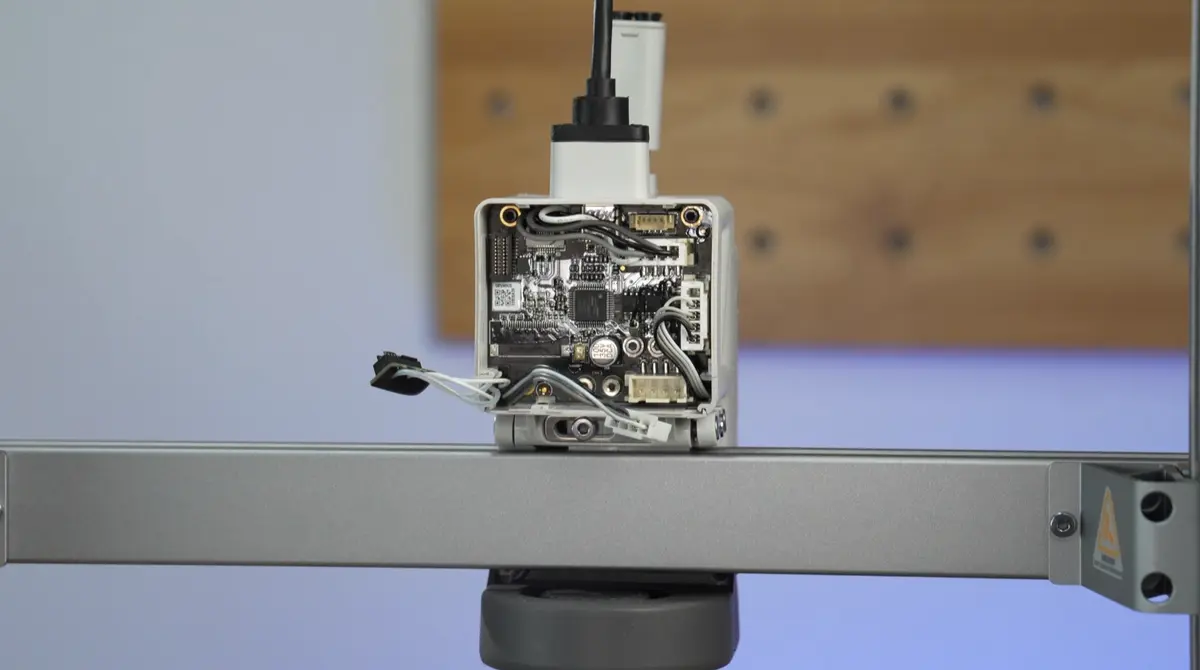

5. Afbryd kablerne

Fjern kablet til hotend-varmeenheden og kablet til del-køleventilatoren, der sidder på TH-printet.

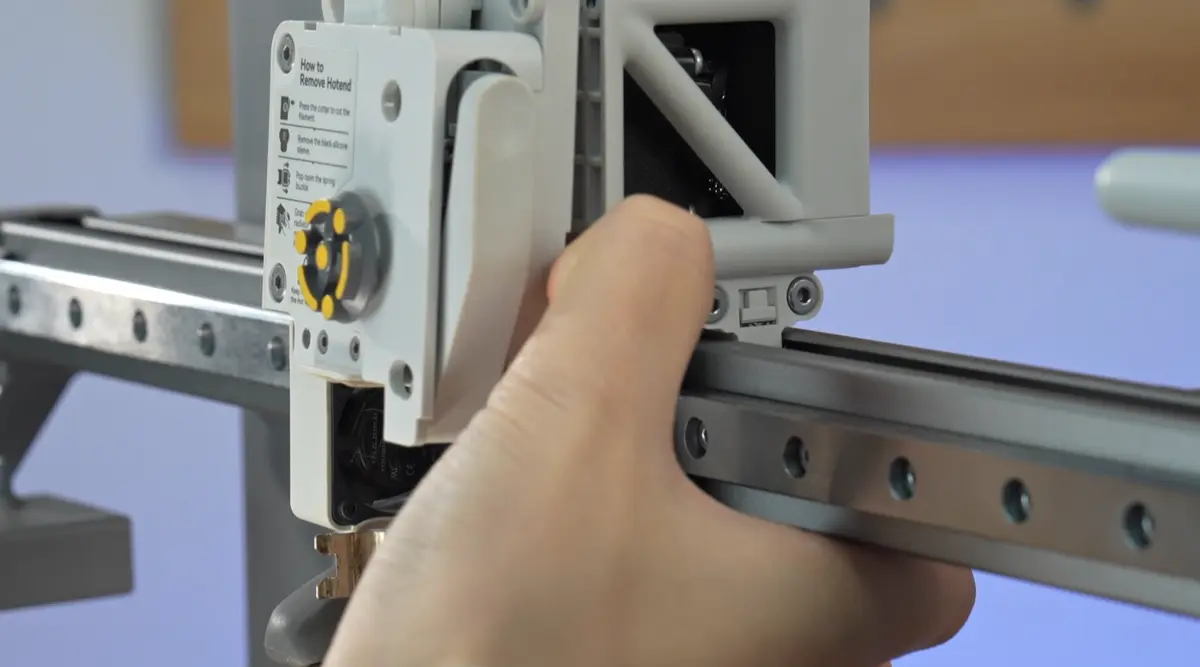

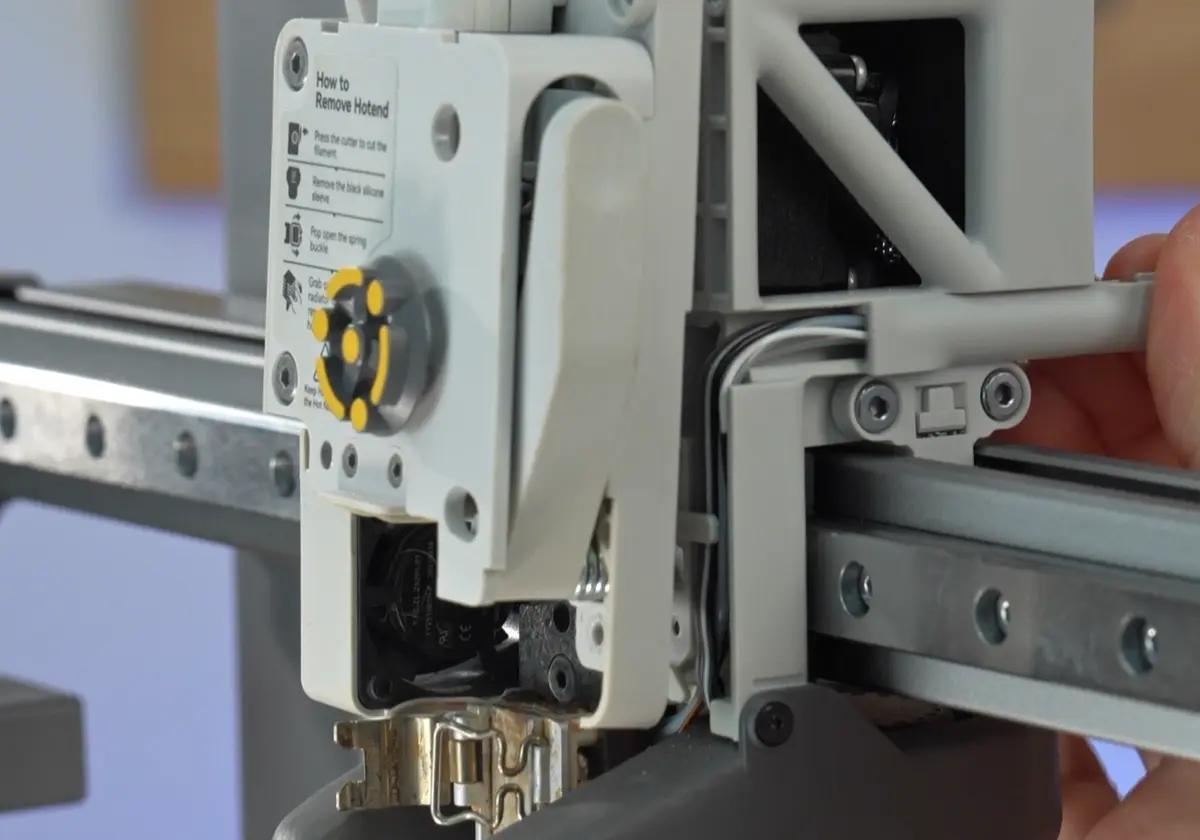

6. Fjern det højre kabeldæksel

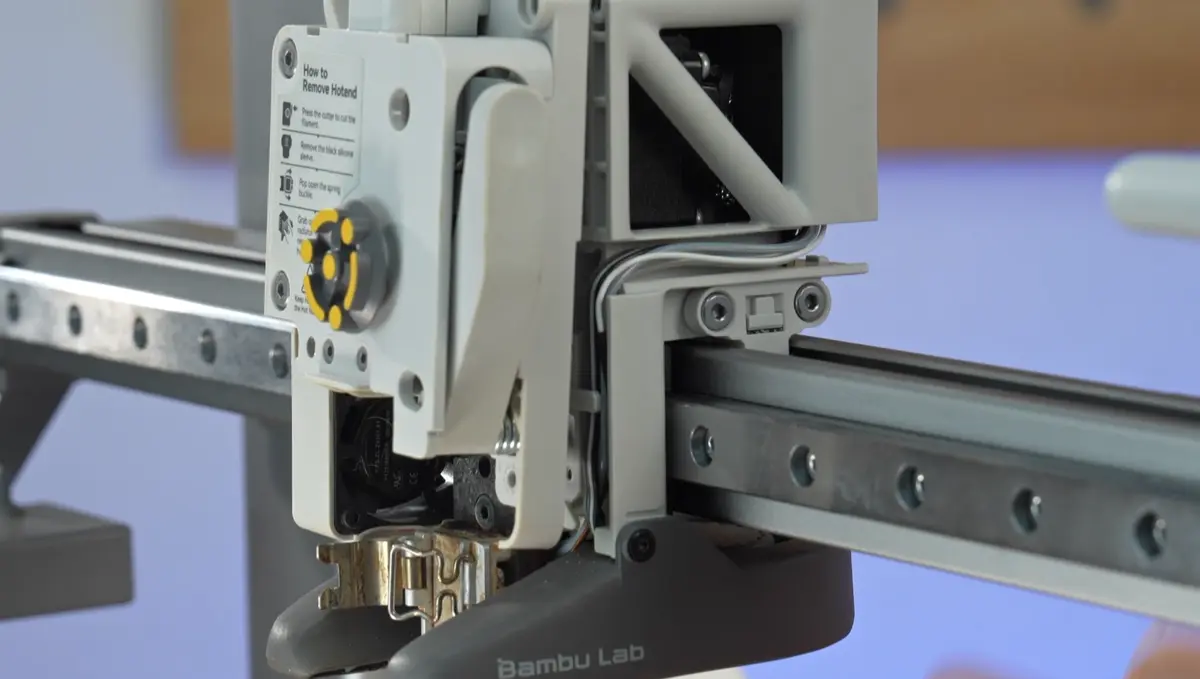

Skub forsigtigt det højre kabeldæksel ud for at fjerne det.

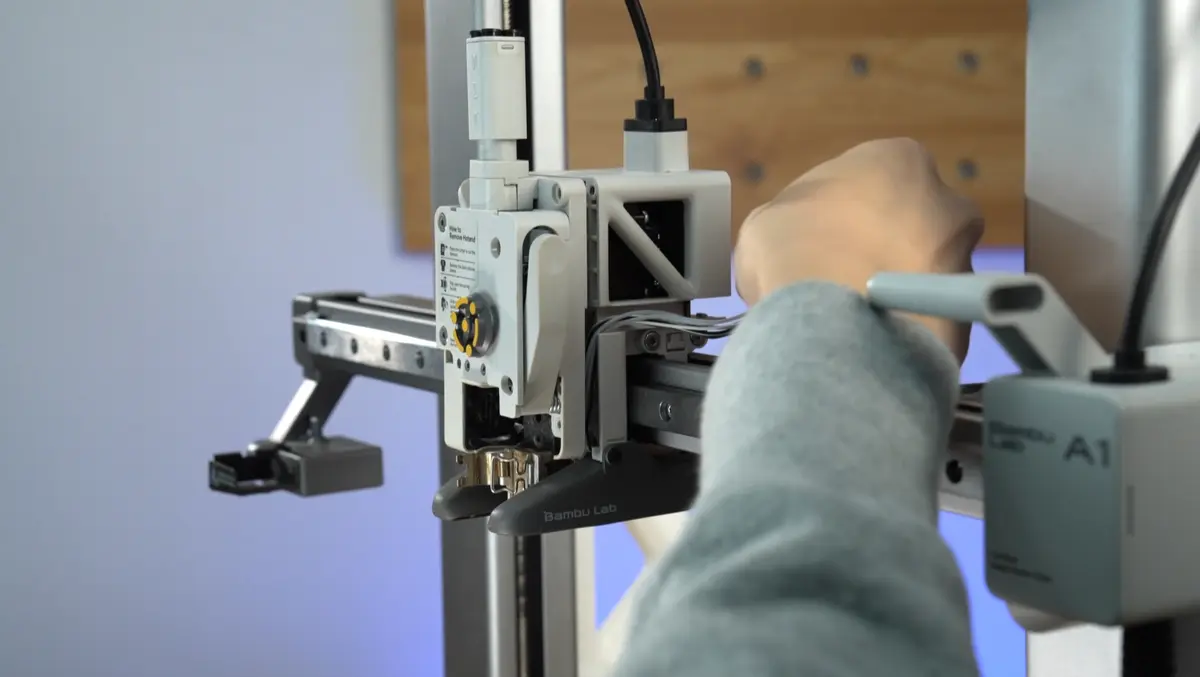

7. Fjern kablerne

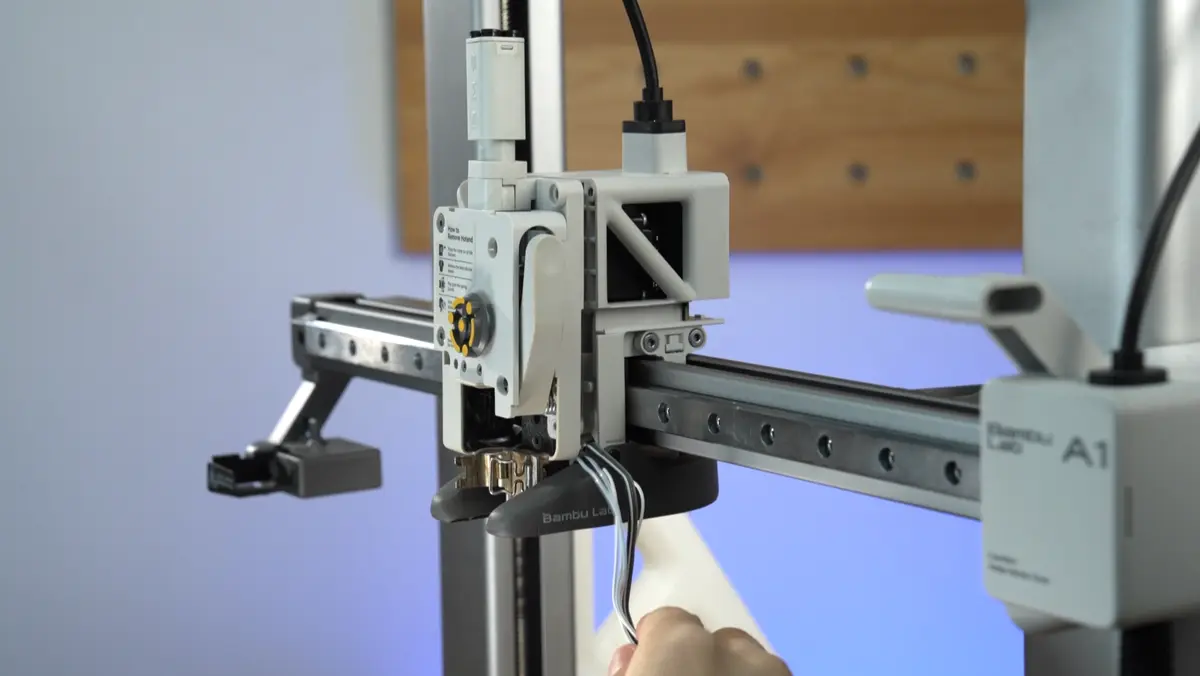

Fjern forsigtigt kablerne fra kabelkanalen.

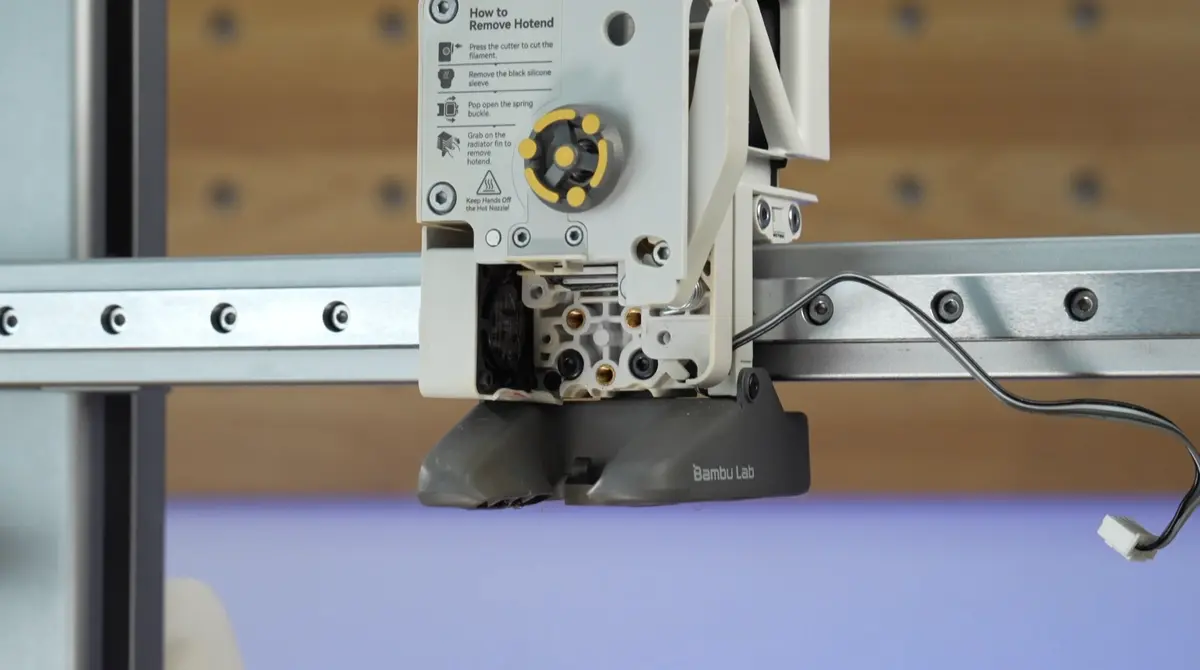

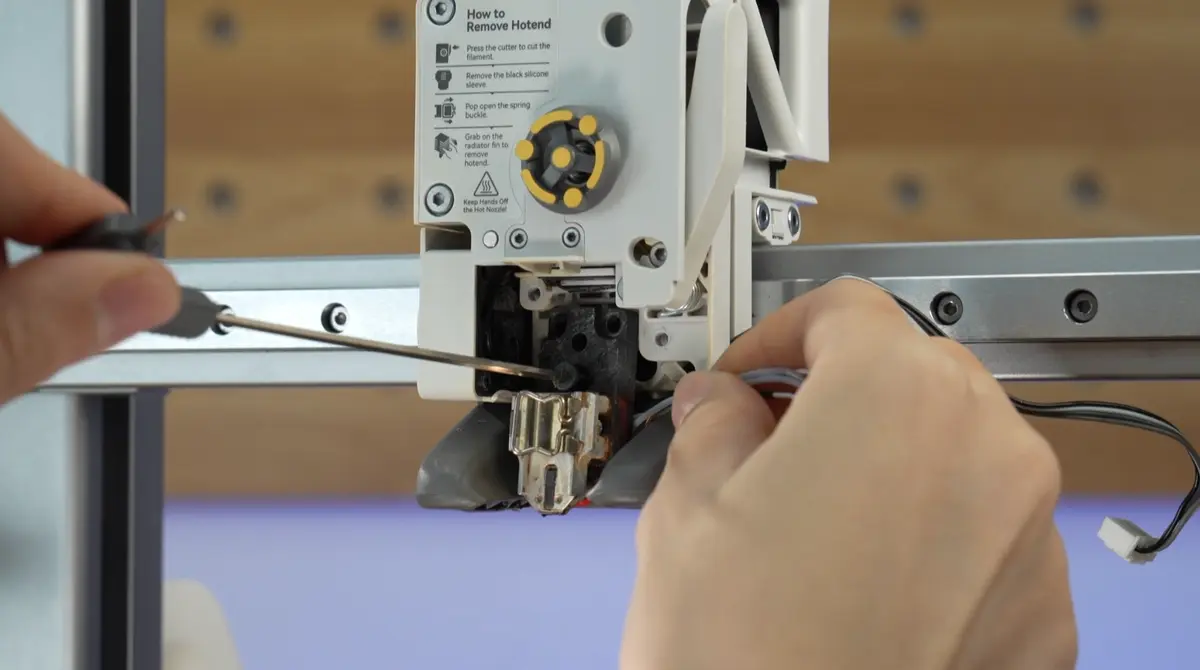

8. Fjern hotend-varmeenheden

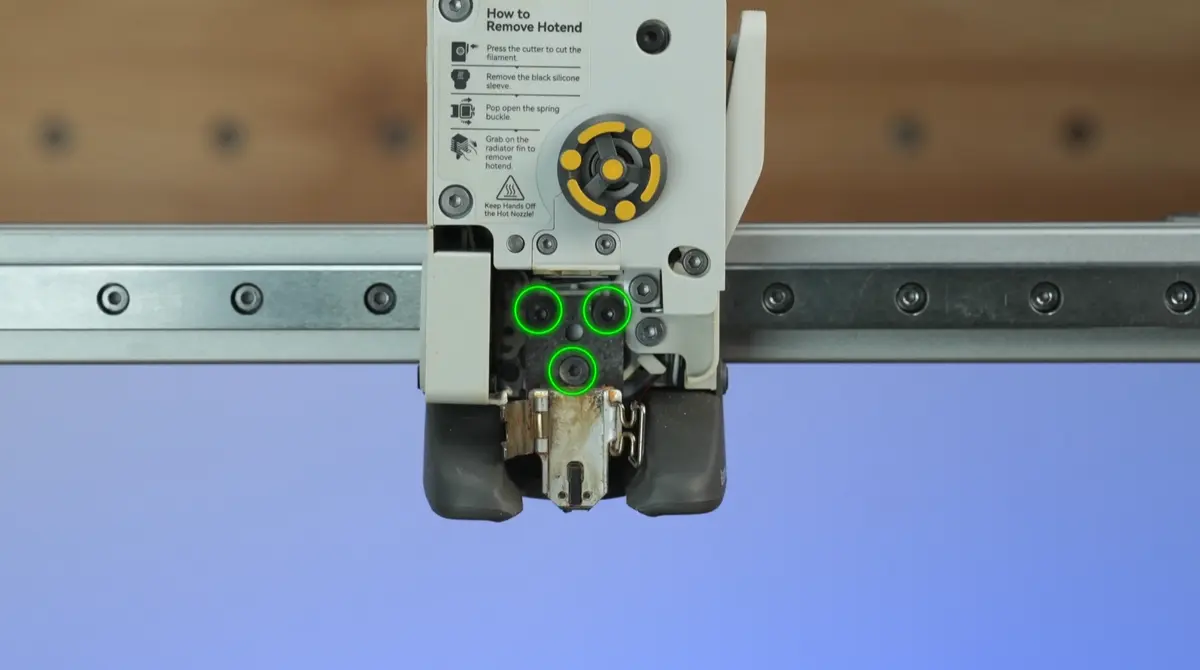

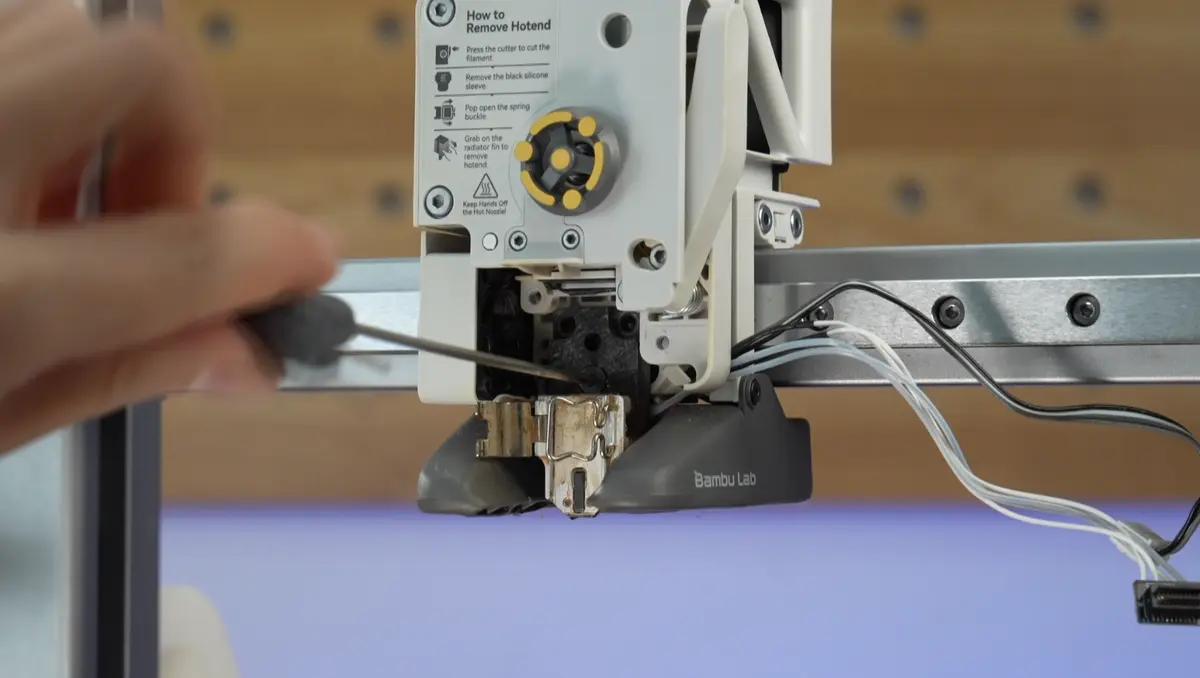

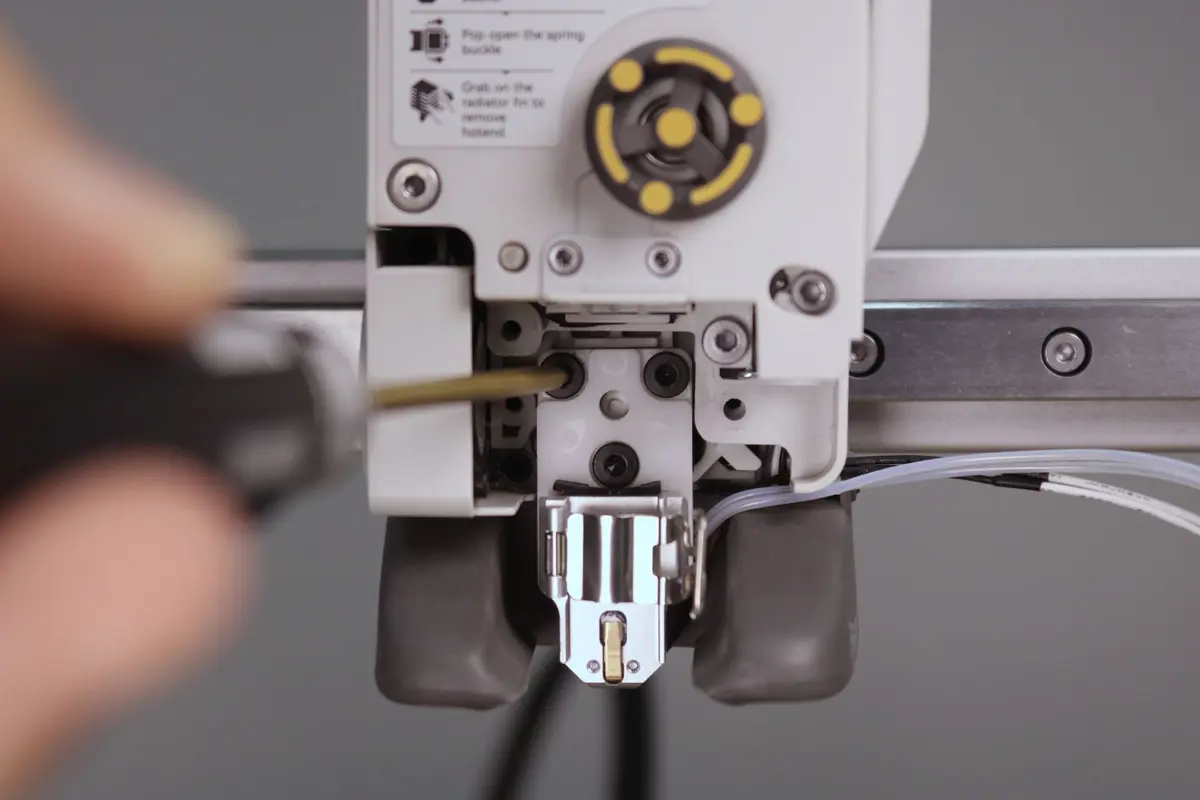

Fjern hotend-varmeenheden ved at tage de 3 skruer ud af hotend-varmeenheden.

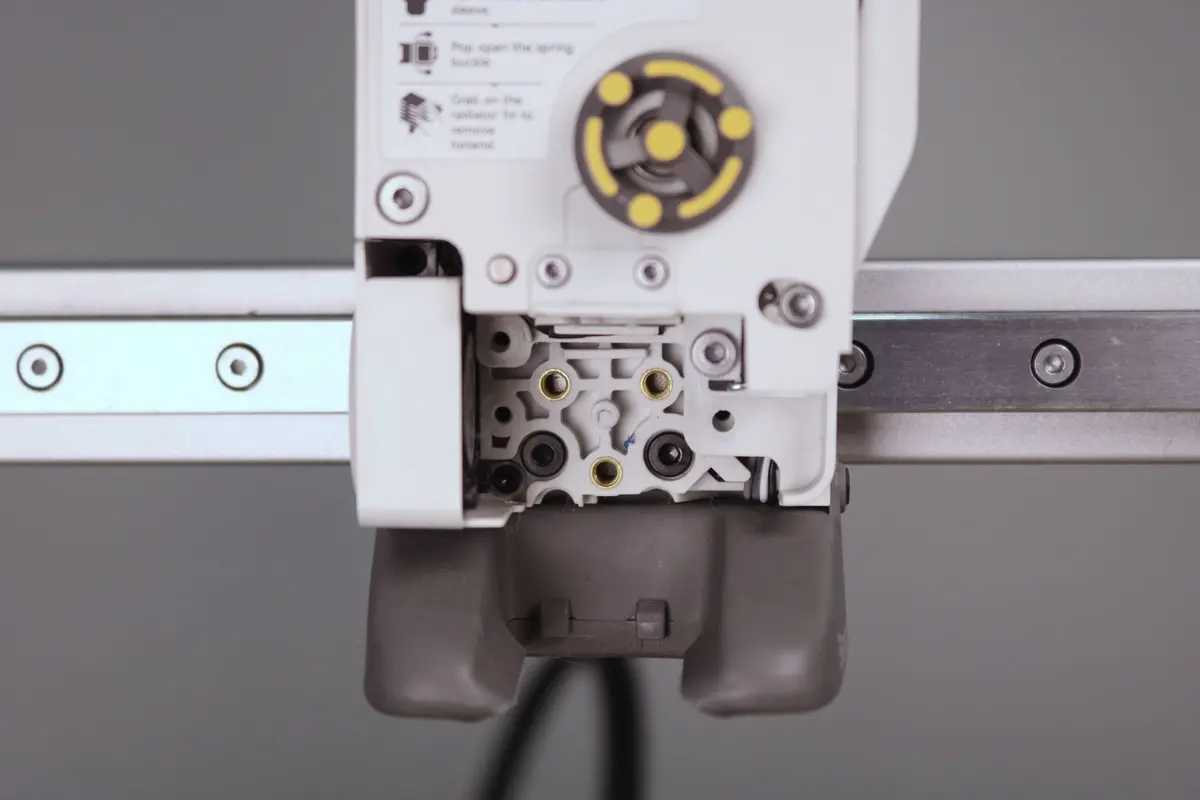

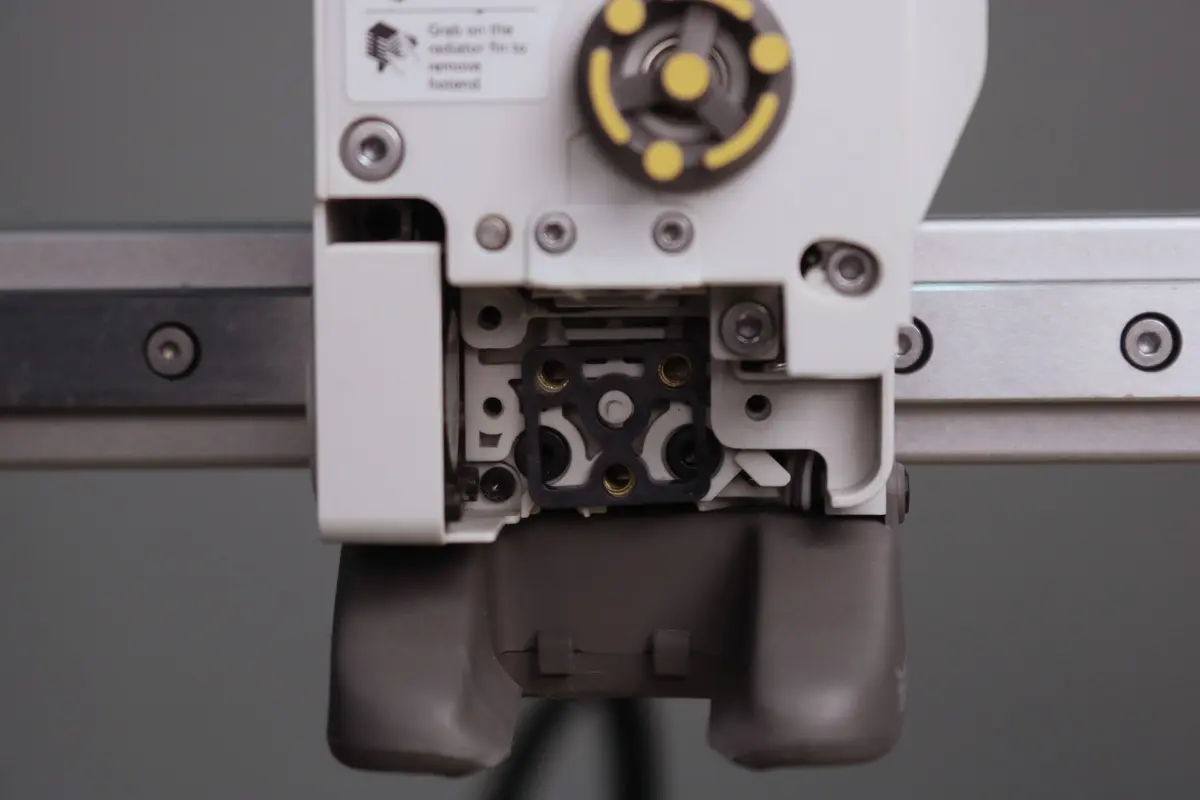

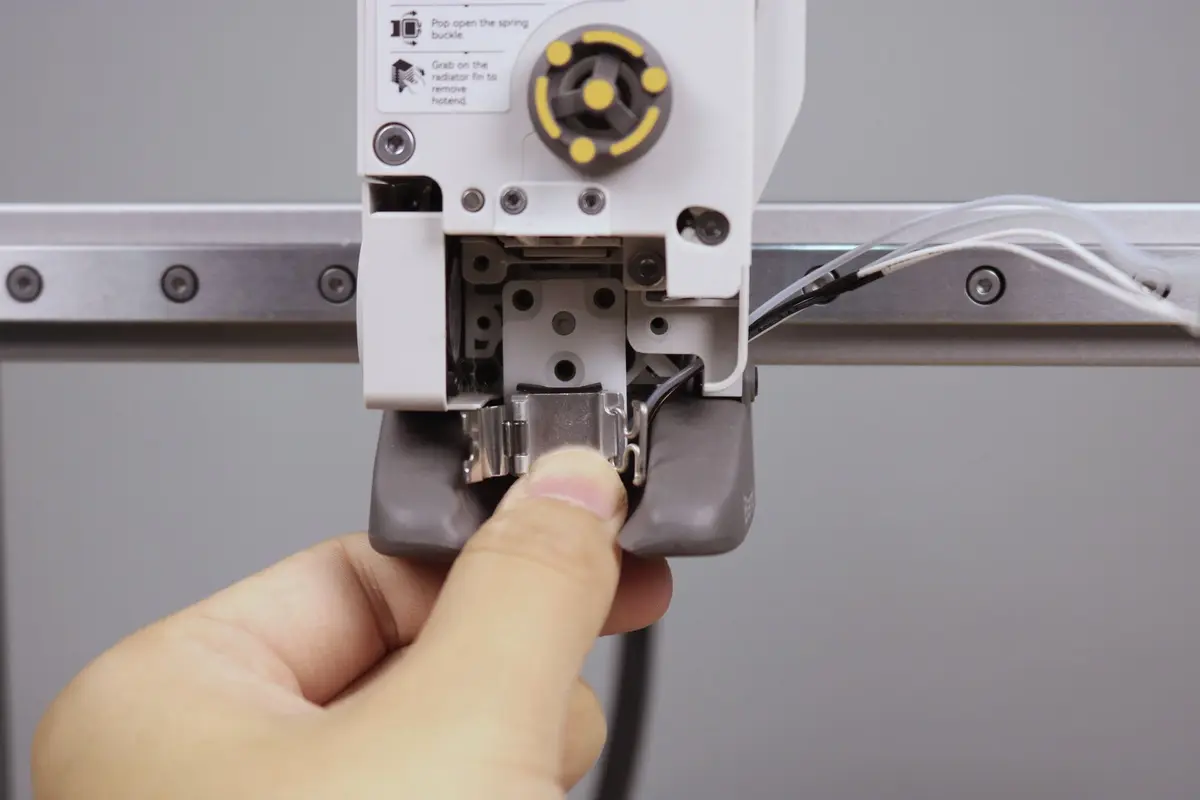

Hvis din printer oprindeligt blev leveret med en keramisk blok, så kontrollér, at den sorte pakning fjernes sammen med enheden under afmonteringen.

Monter den nye hotend-varmeenhed

1. Monter hotend-varmeenheden

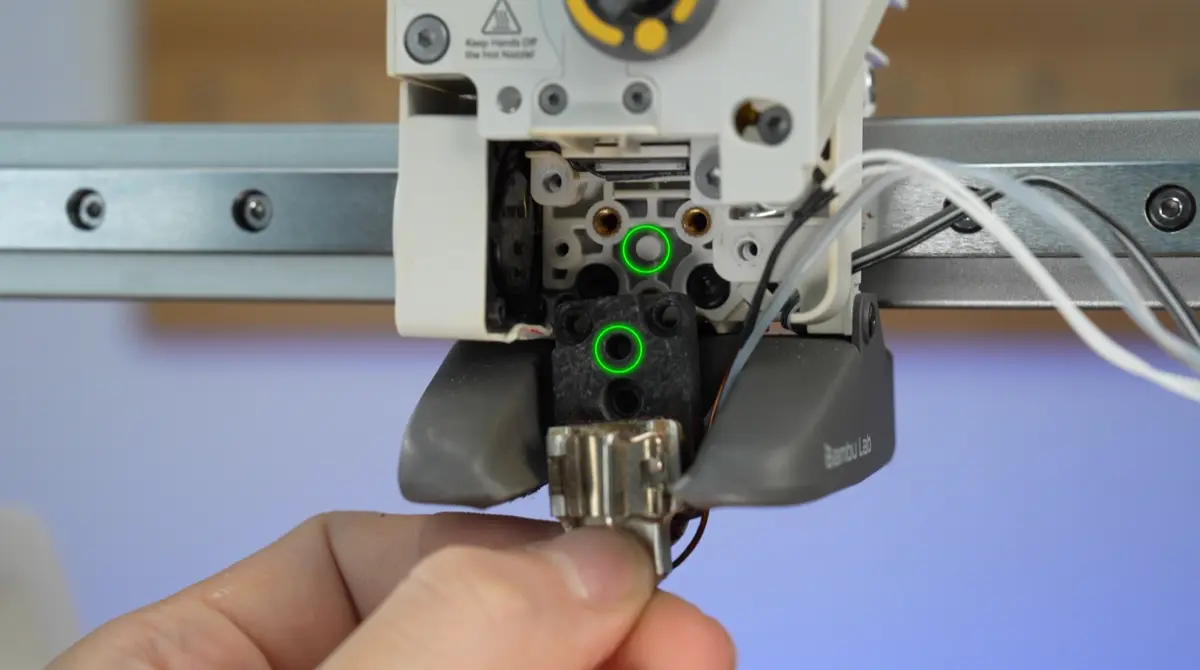

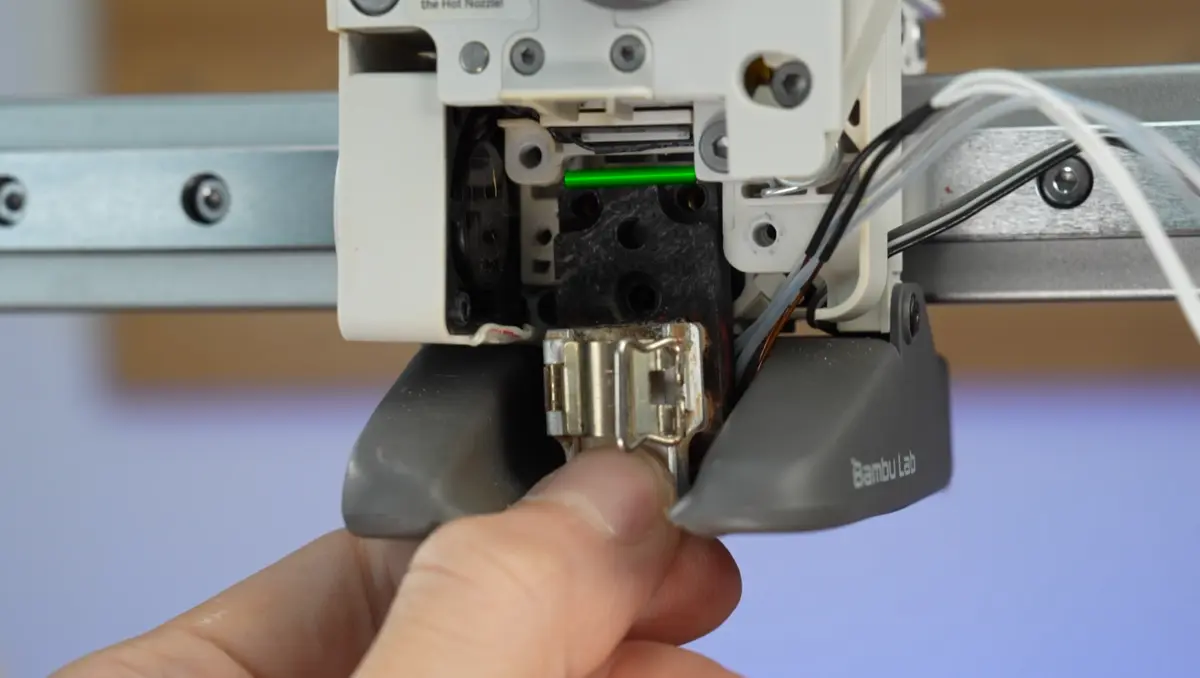

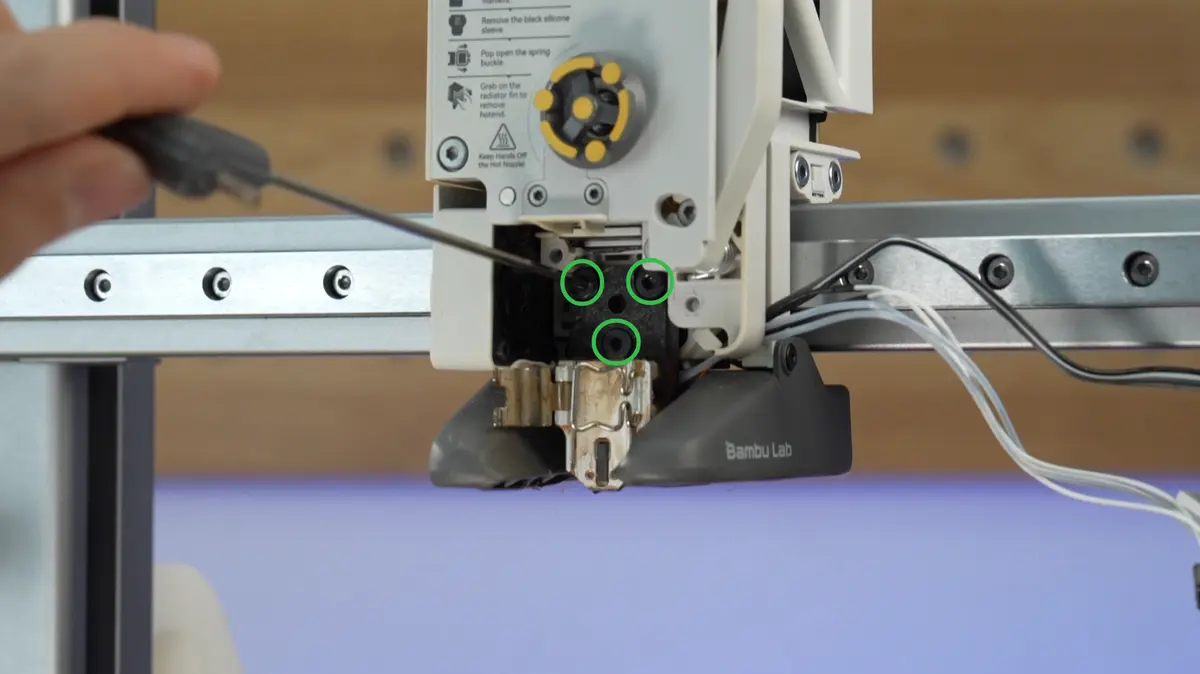

Monter den nye hotend-varmeenhed ved at flugte clipsene og sikre, at toppen af enheden ligger an mod den hvide flugtlinje på værktøjshovedet, og monter derefter de 3 skruer.

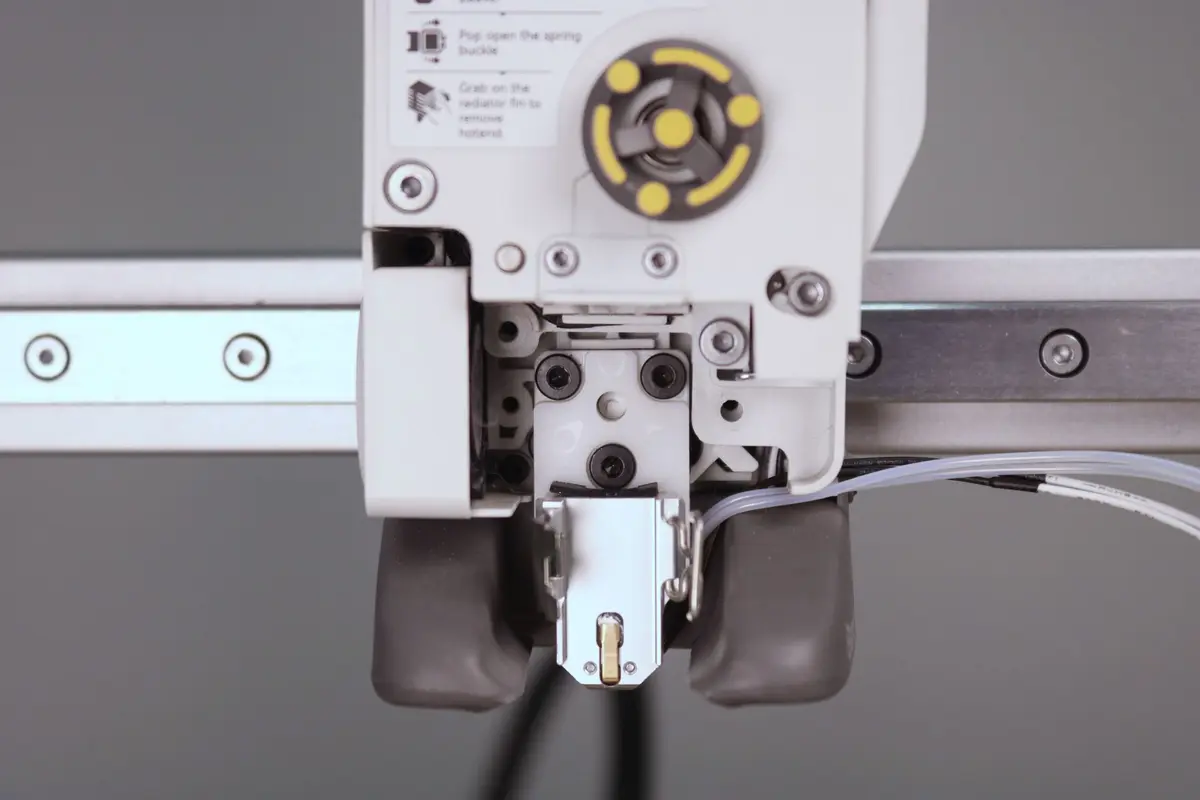

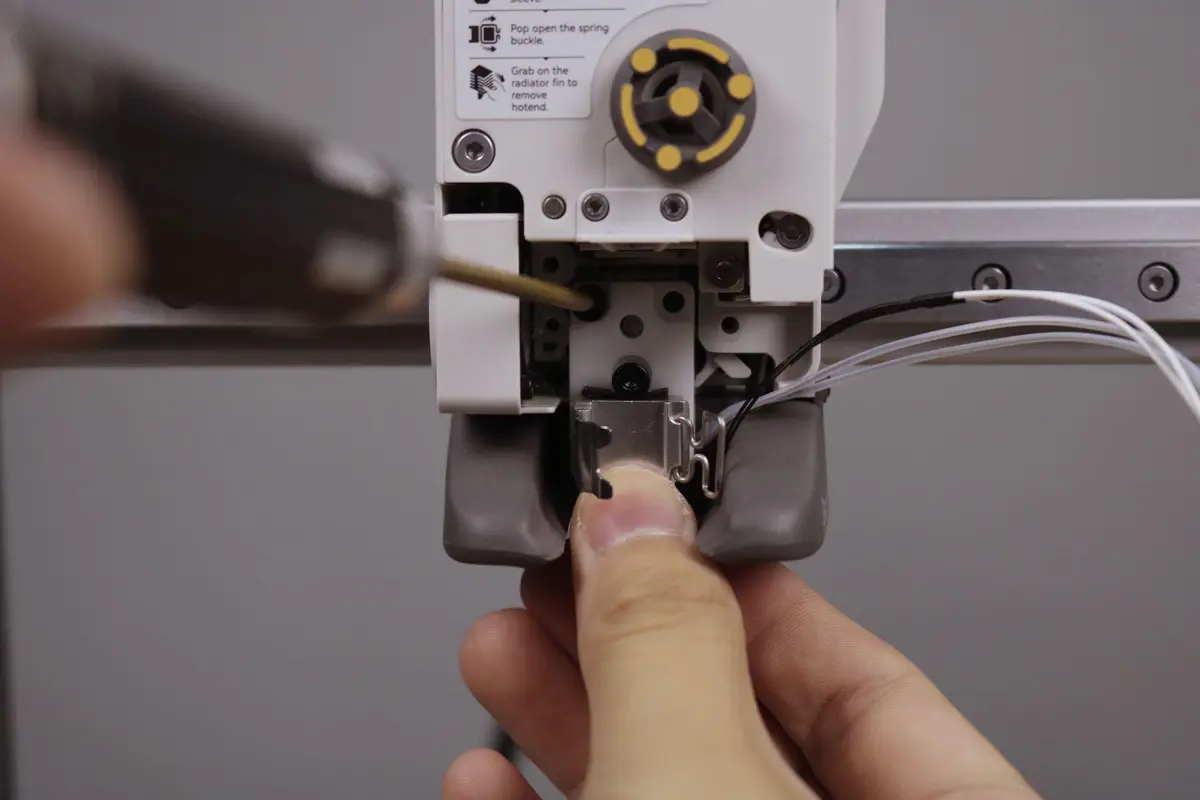

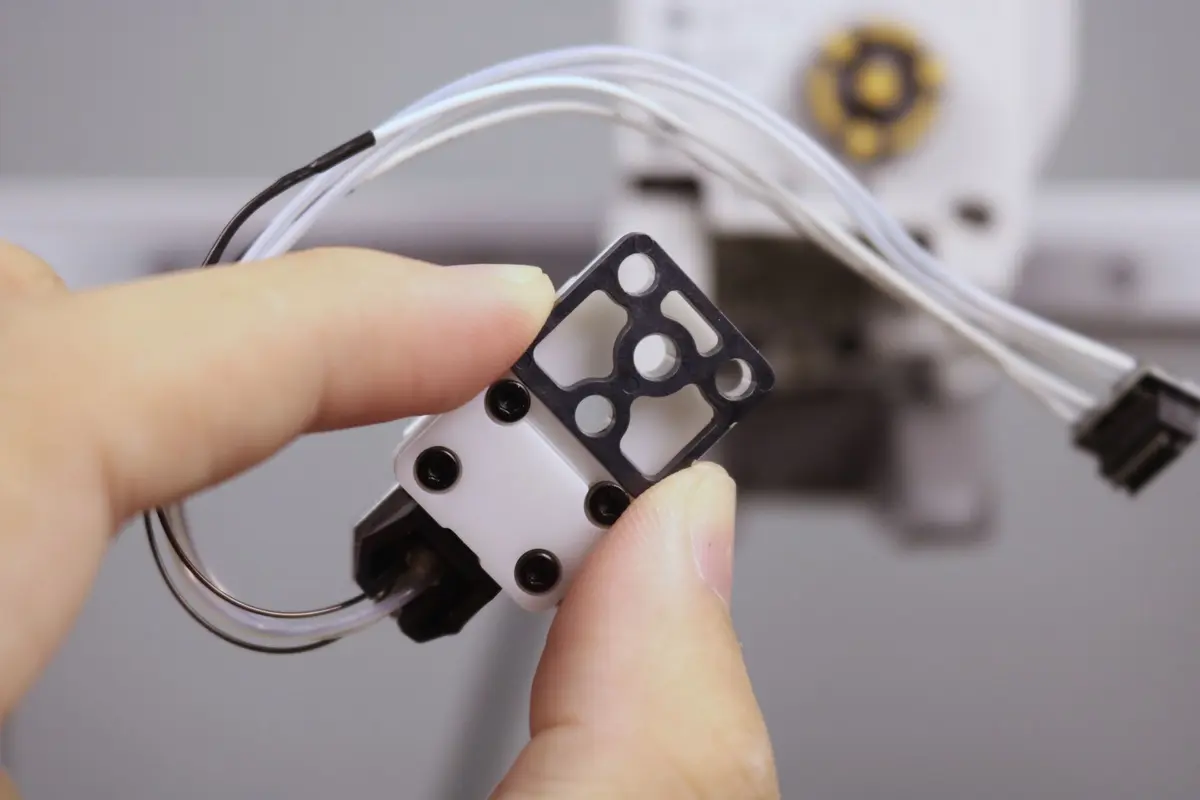

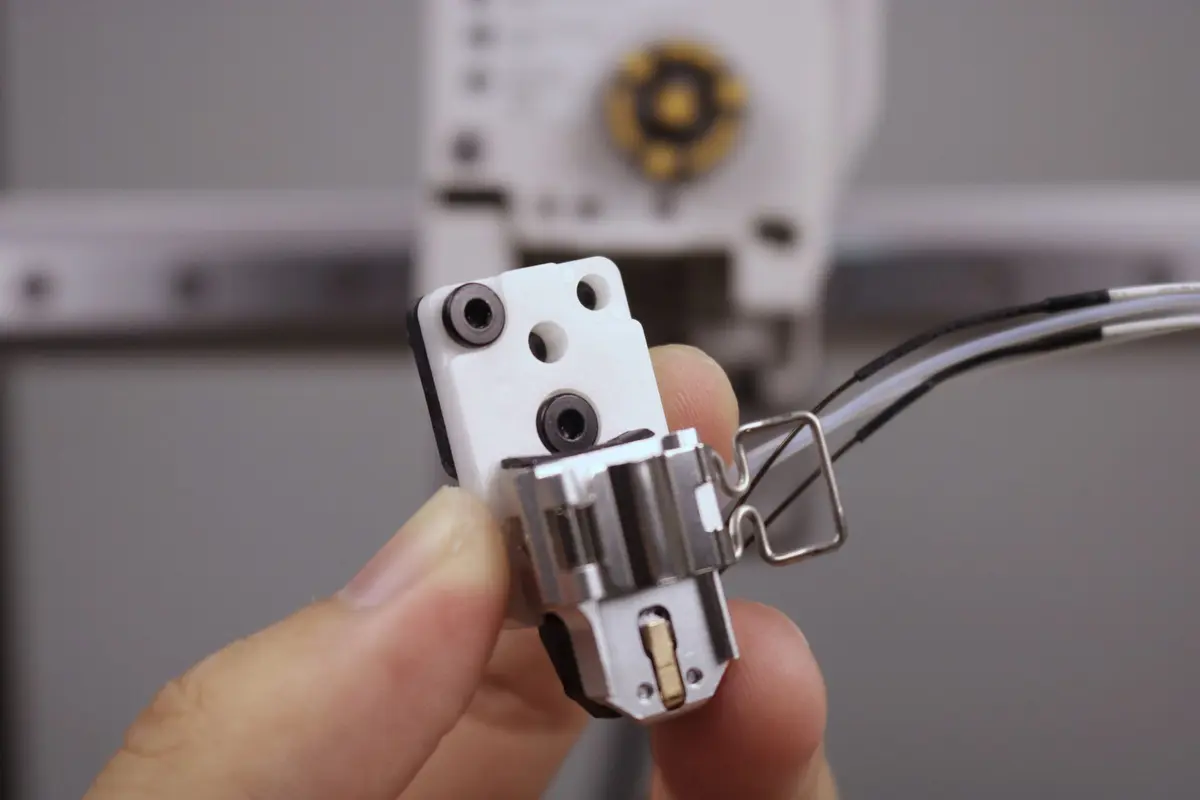

Hvis den nye enhed blev leveret med en keramisk blok, skal du først flugte pakningen med skruehullerne og forhåndsmontere to skruer og derefter fastgøre varmeenheden til værktøjshovedet.

Bemærk: Specifikationen for de 3 skruer, der fastgør hotend-varmeenheden, er M3*10.

2. Monter det højre kabeldæksel

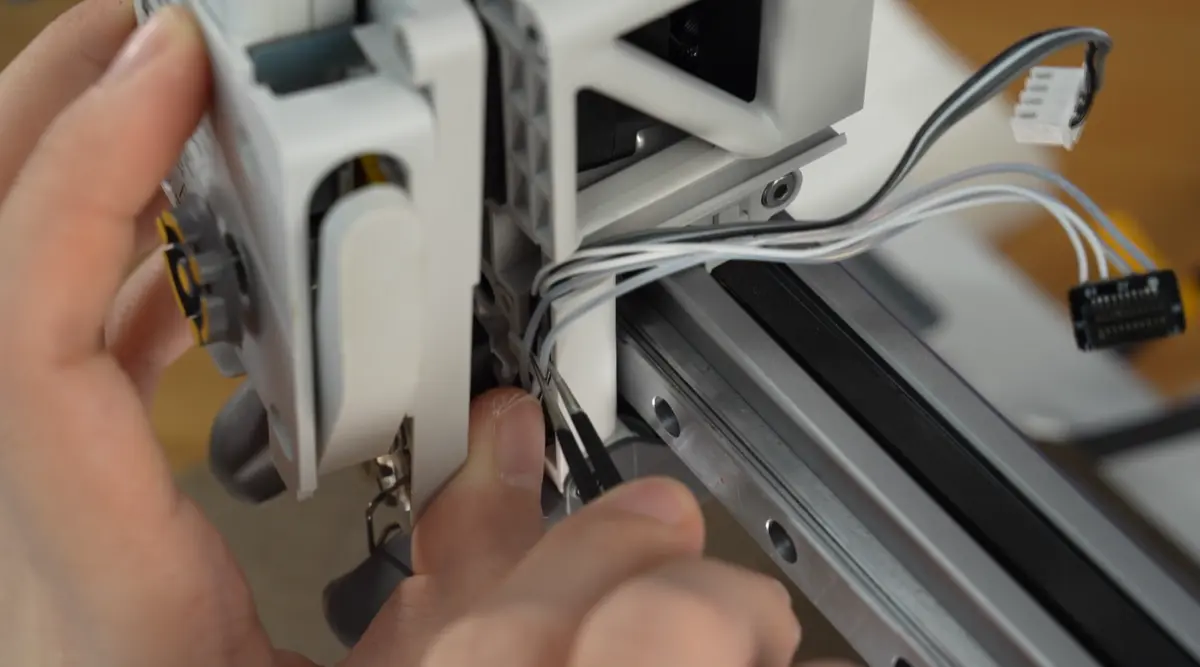

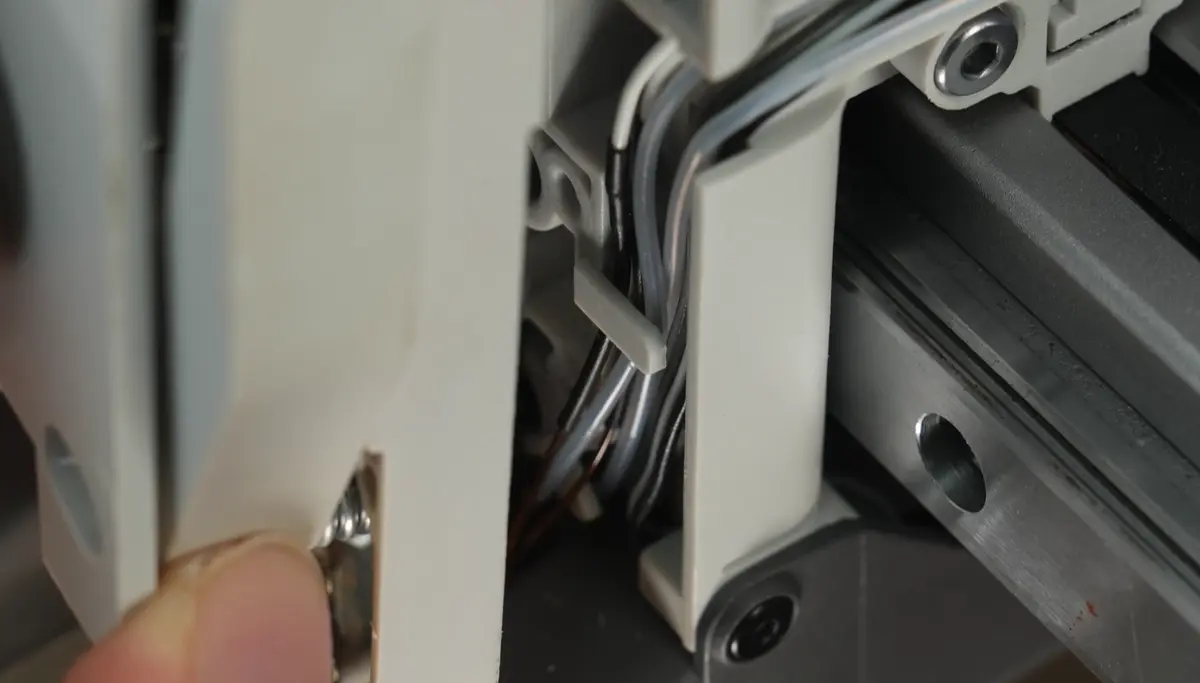

1. Skub kablet ind i clipsen, og brug pincetten som hjælp.

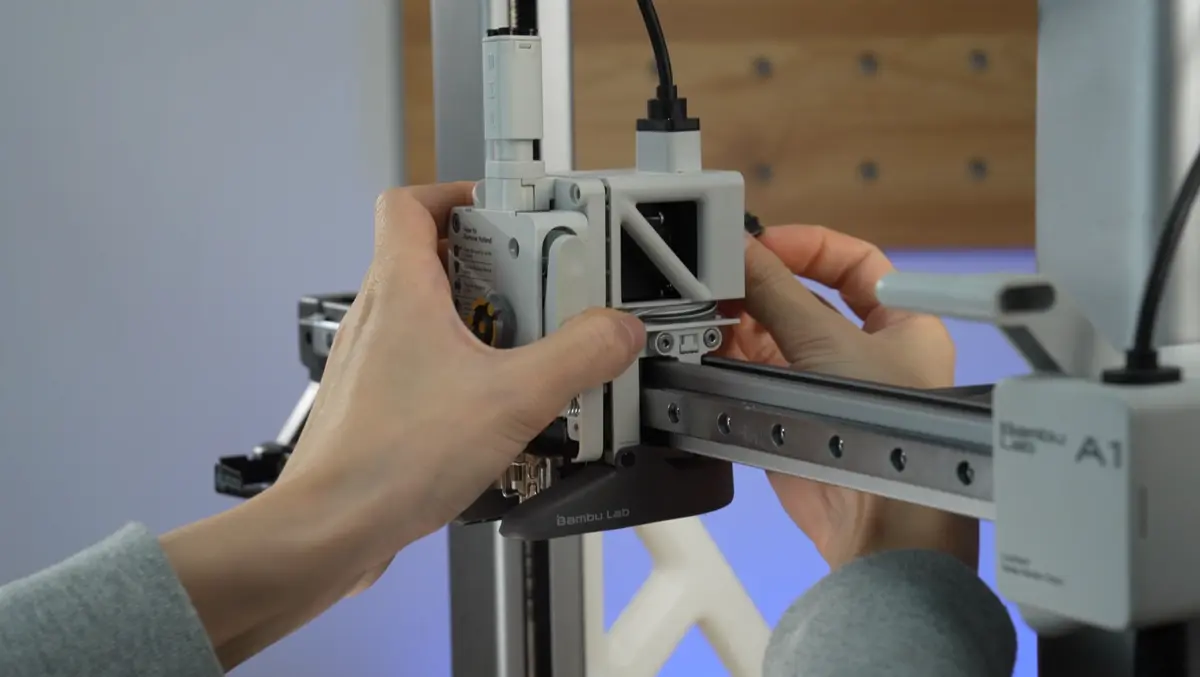

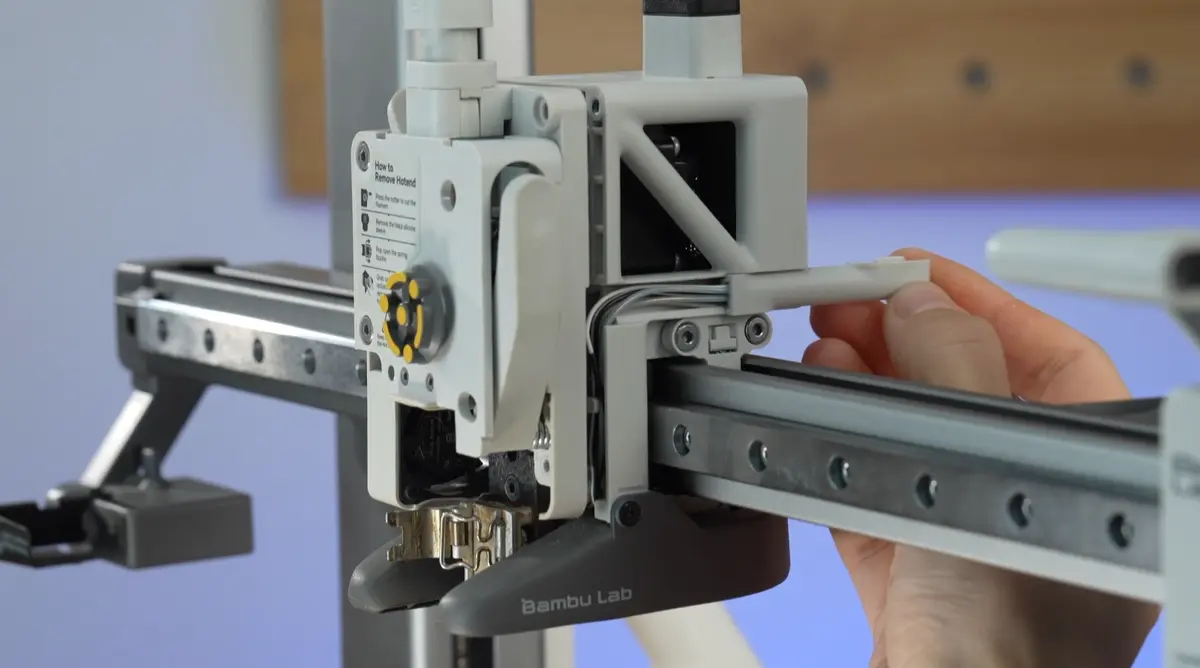

1. Før kablerne gennem den højre kabelkanal, og skub kabeldækslet på plads igen.

Bemærk: Vær ekstra forsigtig, når du fører kablerne.

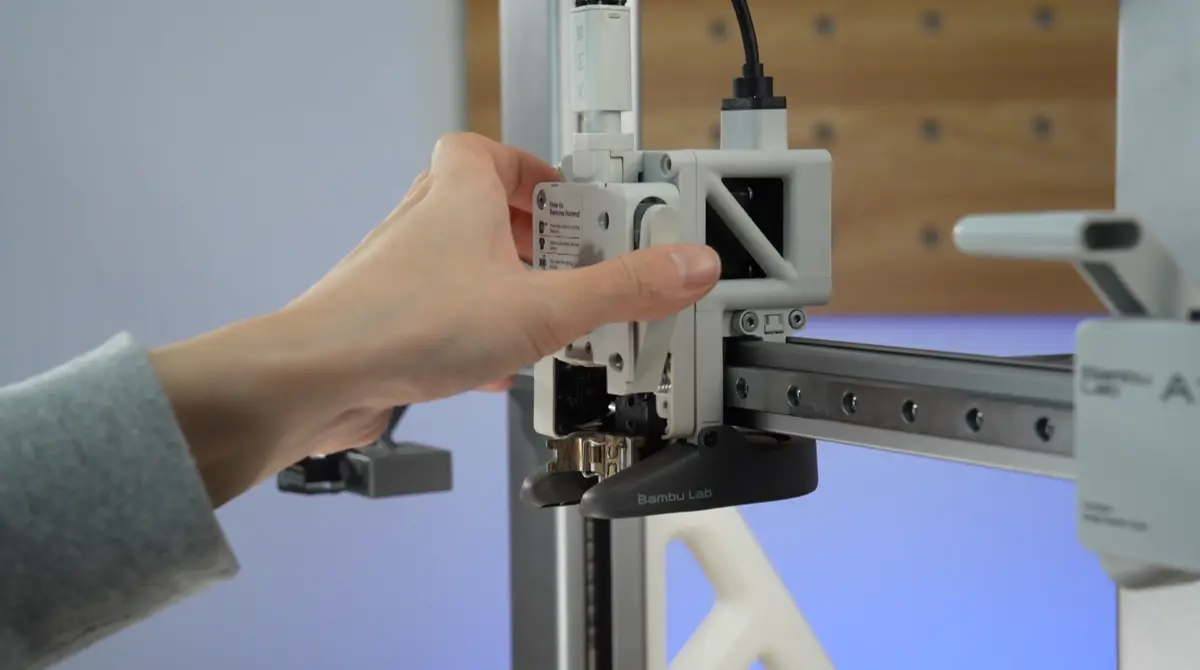

3. Monter ekstruderen

Sæt ekstruderen på plads igen og monter de 4 skruer.

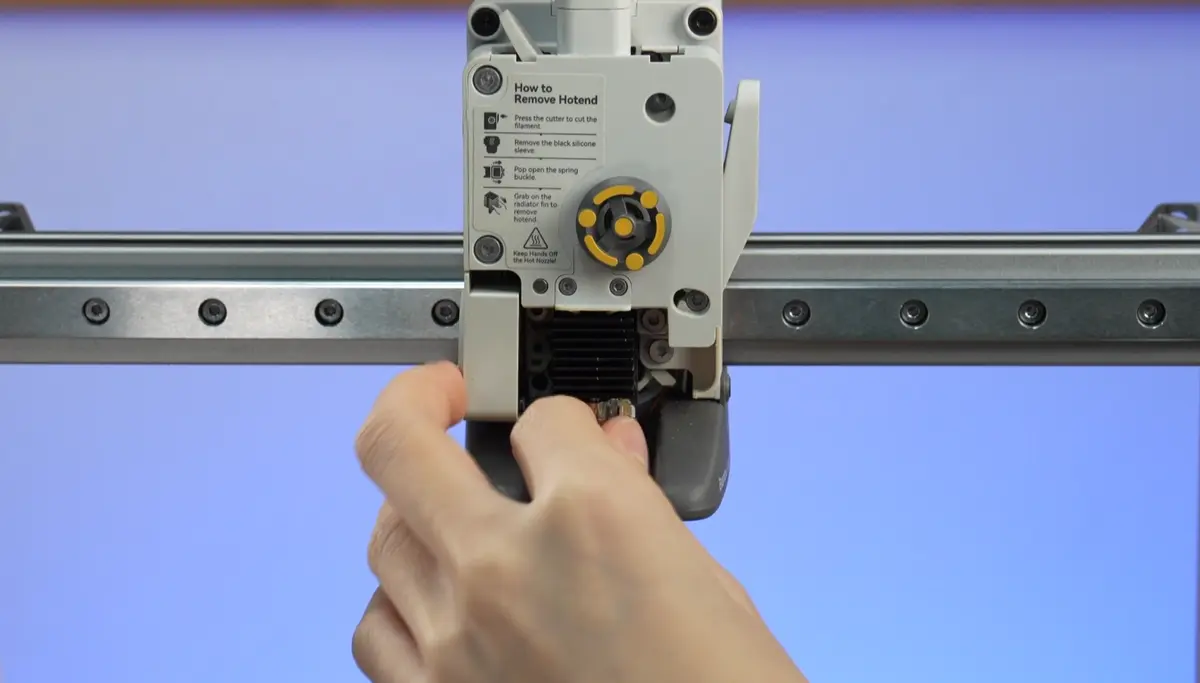

4. Monter hotend

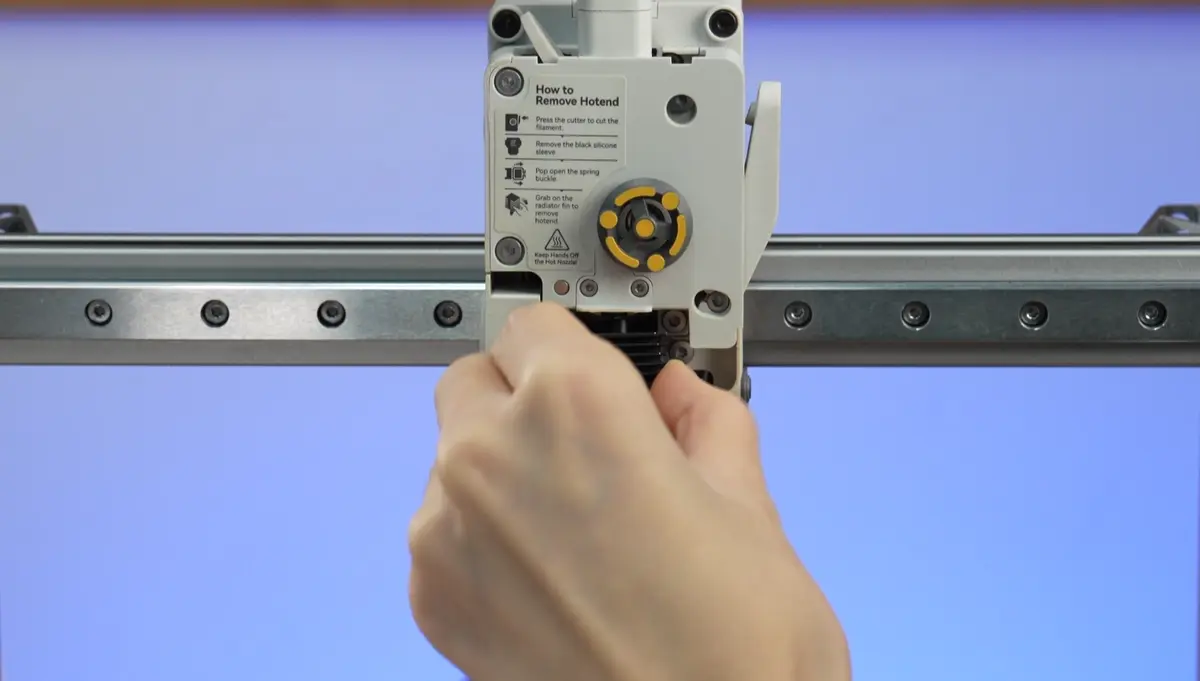

Følg vejledningen på mærkaten på ekstruderen for at sætte hotend tilbage på værktøjshovedet

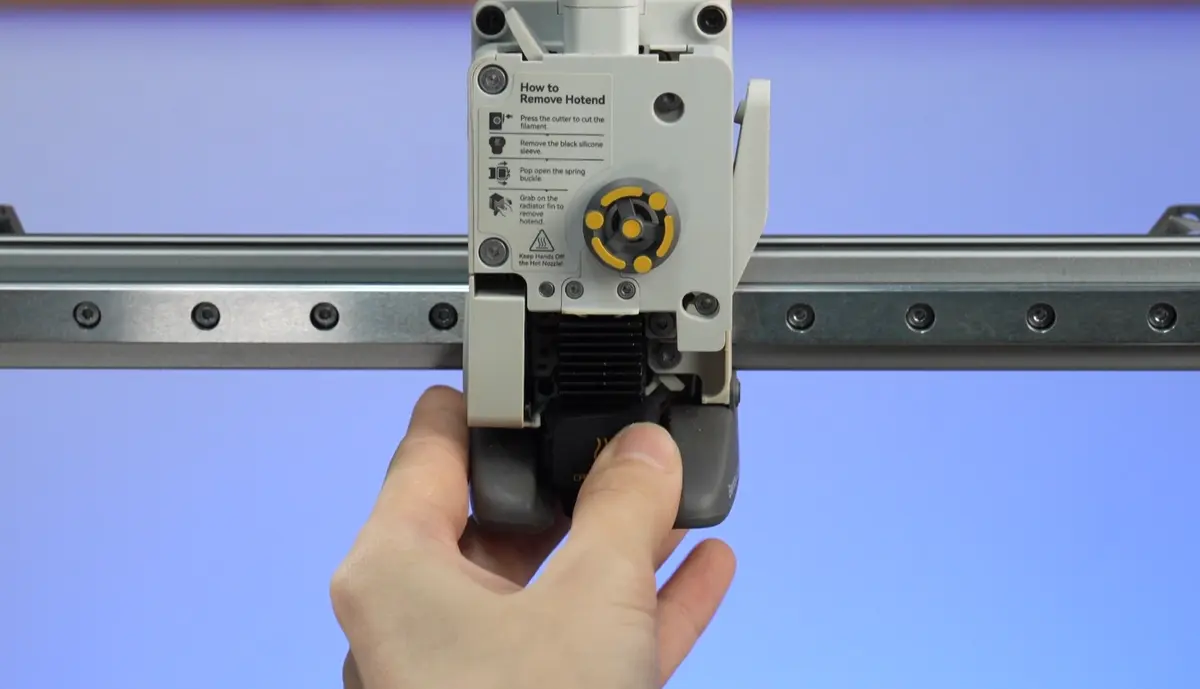

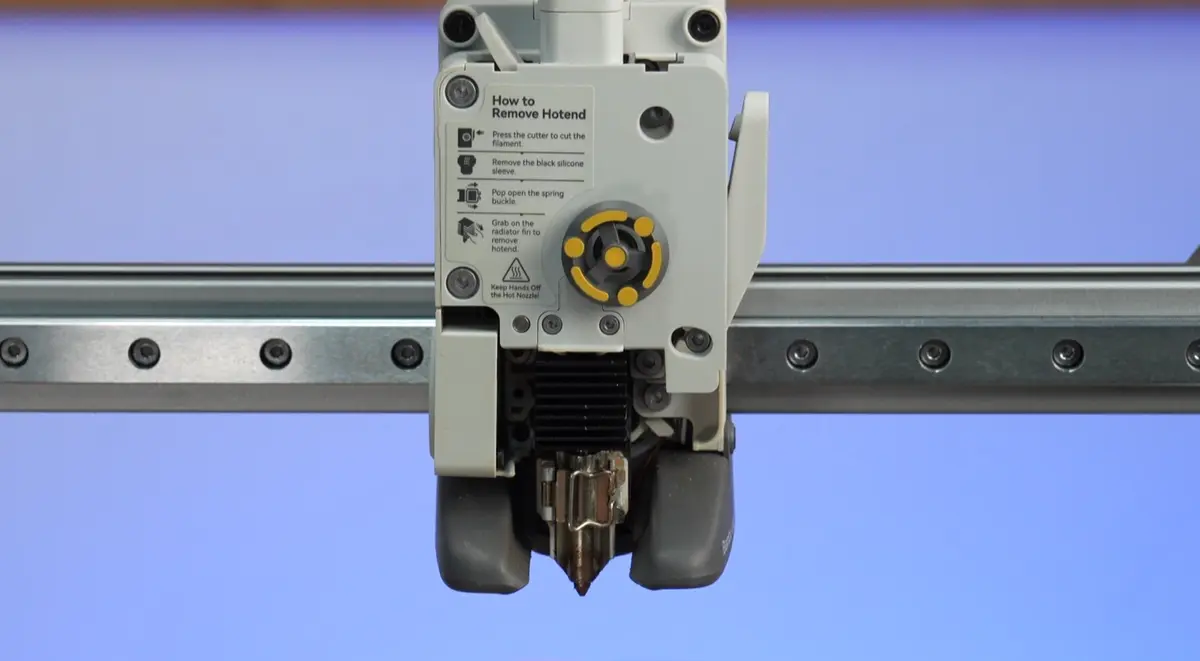

Lås det derefter på plads med clipsen og monter silikonesokken.

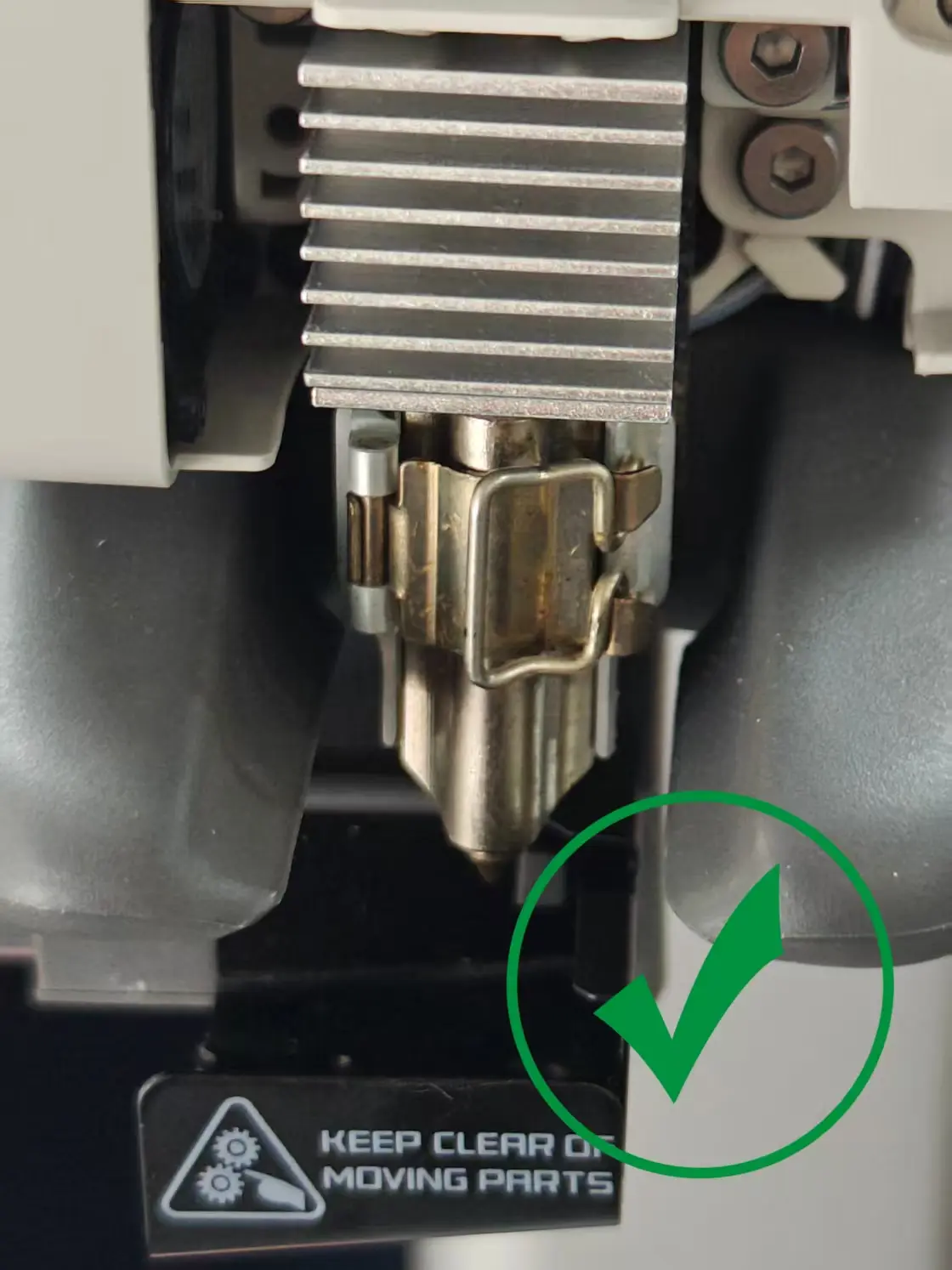

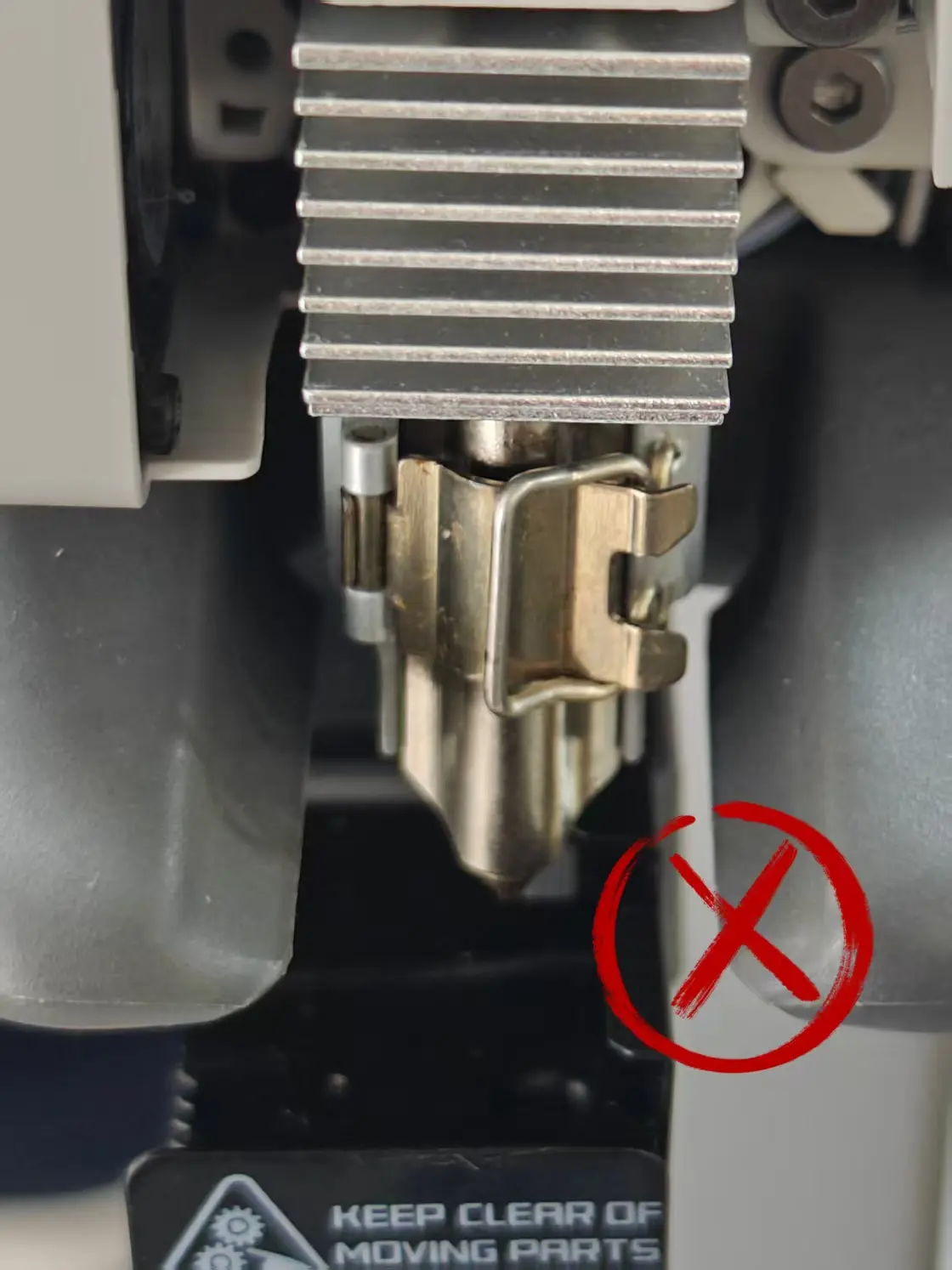

Varmeenheden er spændt korrekt fast	Varmeenheden er spændt forkert fast

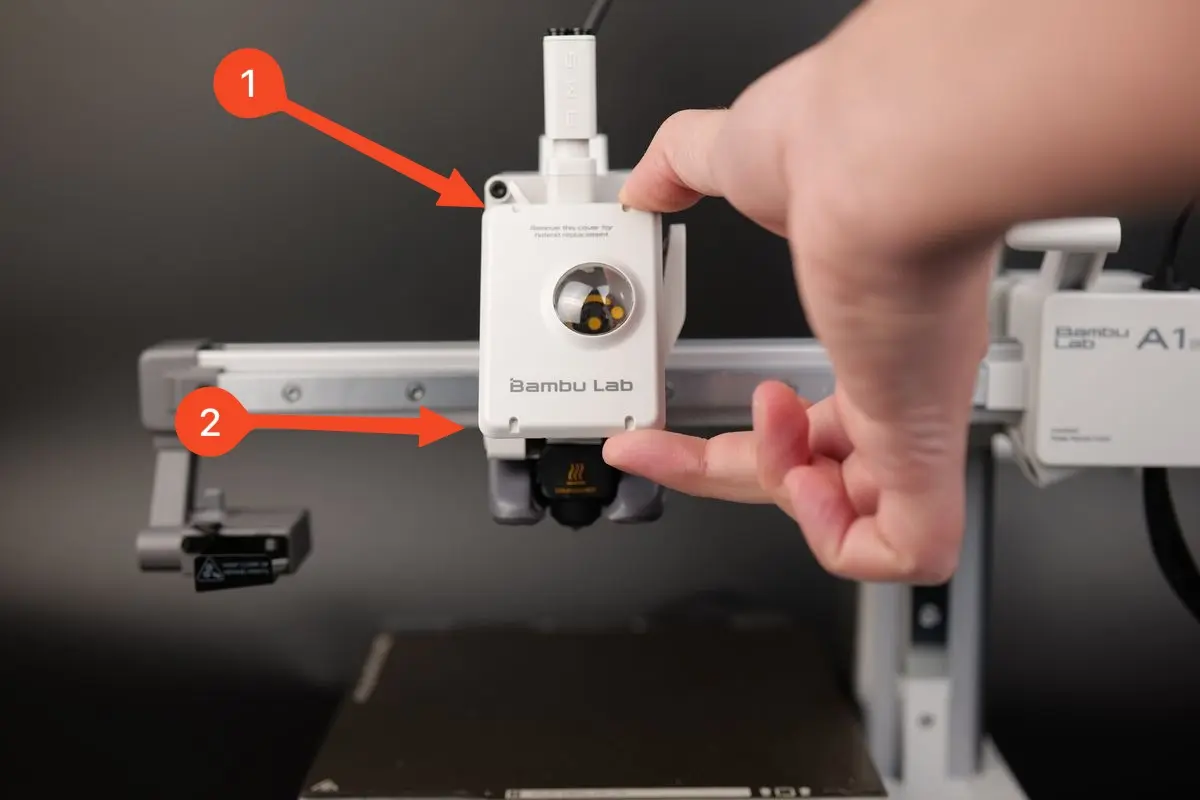

5. Monter frontdækslet på værktøjshovedet

Sæt blot frontdækslet fast på toppen af værktøjshovedet ved at flugte clipsene, og skub derefter forsigtigt på undersiden. Du hører clipsene, når monteringen er færdig.

6. Tilslut kablerne igen

Tilslut kablet til hotend-varmeenheden og kablet til del-køleventilatoren igen som vist nedenfor.

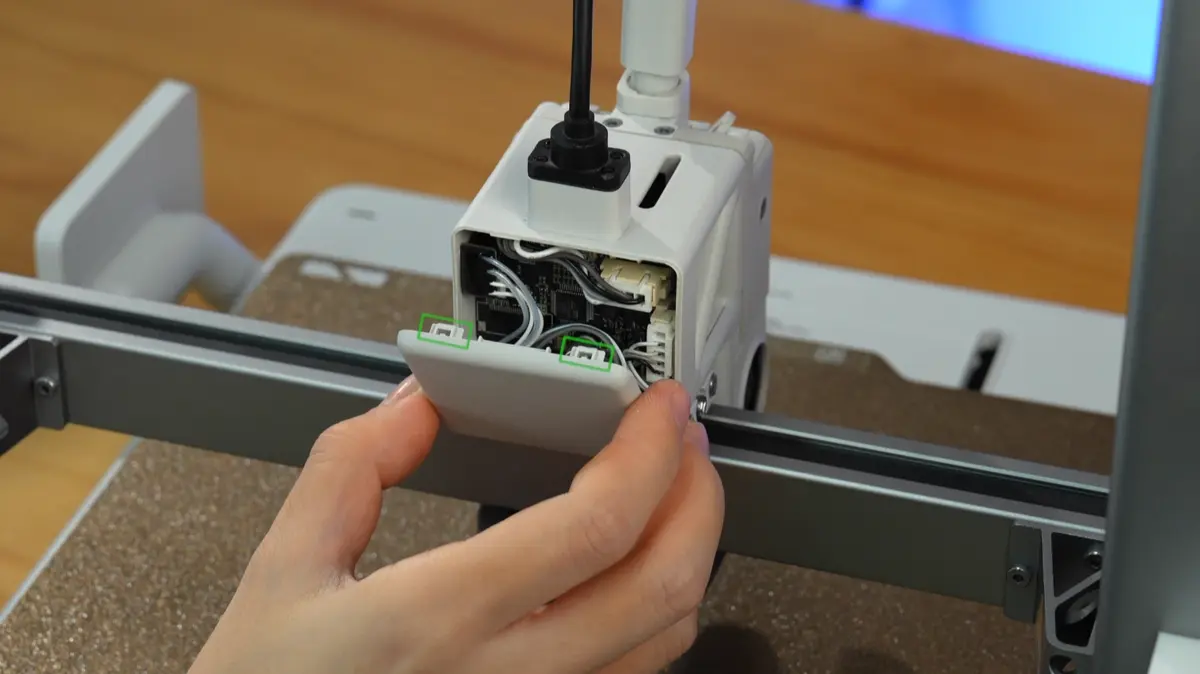

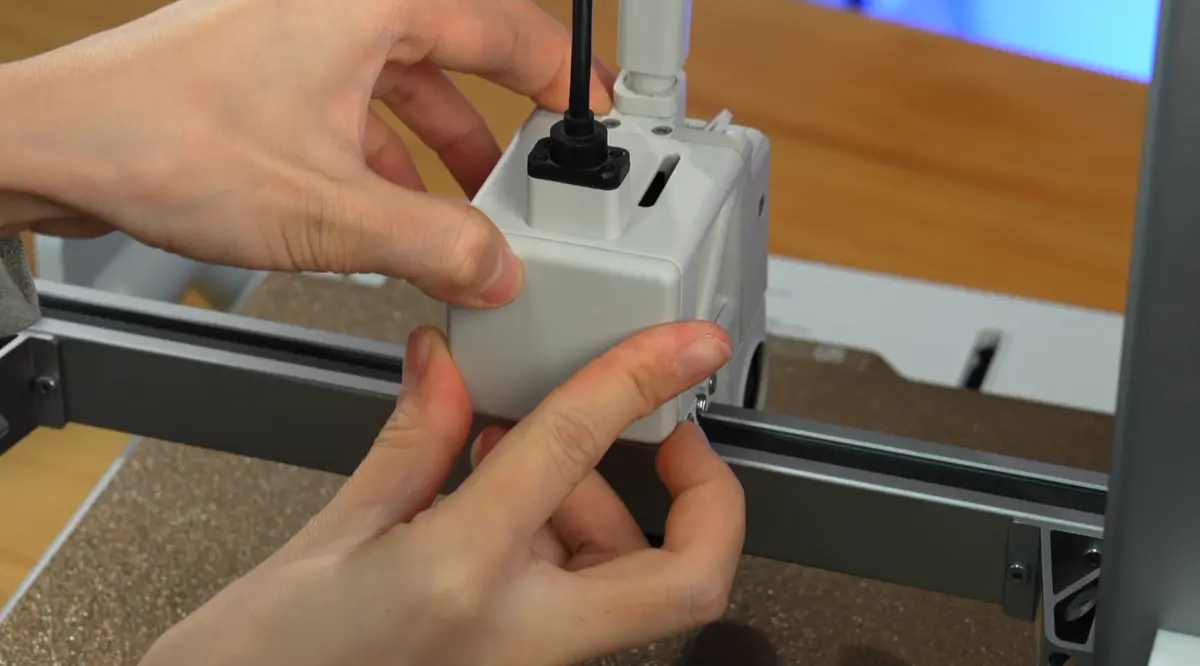

7. Monter det bageste hus på værktøjshovedet

Flugt blot de to beslag på det bageste hus mod toppen, og skub det ind, til du hører et par klik.

Synkronisér dýseinformation på enheden

Hvis du har udskiftet hotend med en af en anden diameter eller et andet materiale, så se animationen nedenfor for at opdatere dýseinformationen på skærmen:

Kontrollér, at A1 hotend-varmeenheden virker

For at sikre, at alt fungerer, sætter du hotend-temperaturen til 100°C. Hvis det lykkes, viser skærmen temperaturen.

Kalibreringstrin efter handlingen

Vi anbefaler, at du udfører en fuld kalibrering af printeren efter denne handling.

Derudover anbefaler vi på det kraftigste at vaske den strukturerede PEI-plade før brug, da den kan være blevet forurenet under denne proces.

Mulige problemer og løsninger

Hvis du oplever problemer under monteringen af en ny hotend-varmeenhed, så se de mulige problemer og løsninger nedenfor:

Hotend-temperaturen er 0℃

Kontrollér stikket til hotend-varmeenheden, og bekræft, at det er sat korrekt i, som vist under Tilslut kablerne igen
Det er vigtigt omhyggeligt at flugte stikkets ben med TH-printet.
Hvis problemet fortsætter, kan termistorens ledninger være beskadiget (hvide ledninger)

Hotend kan ikke varme op

Kontrollér stikket til hotend-varmeenheden, og bekræft, at det er sat korrekt i, som vist under Tilslut kablerne igen
Det er vigtigt omhyggeligt at flugte stikkets ben med TH-printet.
Hvis problemet fortsætter, kan varmelegemets ledninger være beskadiget (gennemsigtige ledninger)
