Udskiftningsguide til A1 mini hotend varmeenhed

Hvornår skal den bruges?

Denne guide er beregnet til brug, hvis der er et problem med hotend varmeenheden på din A1 mini.

Almindelige situationer, der kræver udskiftning af hotend varmeenheden, omfatter:

• Hotend varmeenheden er pakket ind i plast på grund af en mislykket print
• Varmelegemet eller termistoren virker ikke længere
• Hotendens metallås virker ikke længere
• Anbefalet af Bambu Lab teknisk support

Nødvendigt værktøj og materialer

• Bambu Lab hotend varmeenhed til A1 mini
• H1.5 & 2.0 unbrakonøgle
• Flad pincet
• 25 minutter af din tid

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og værktøjshovedets ledninger. At udføre opgaver med printeren tændt kan resultere i kortslutning, der fører til skade på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du have brug for at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan resultere i skade på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål om at følge denne guide, så opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Fjern den gamle hotend varmeenhed

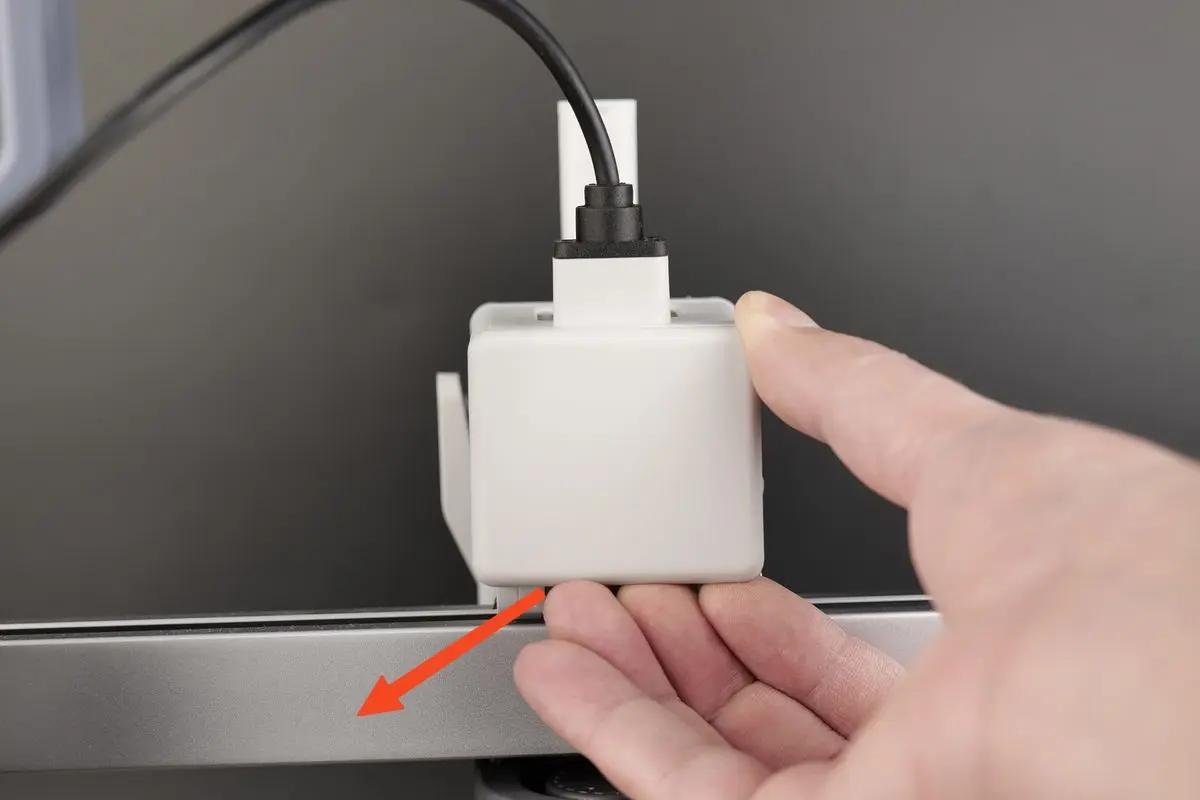

1. Fjern værktøjshovedets bagdæksel

Vi starter med at fjerne værktøjshovedets bagdæksel.
Vip forsigtigt værktøjshovedets bagdæksel op ved at trække i den nederste del som vist nedenfor.

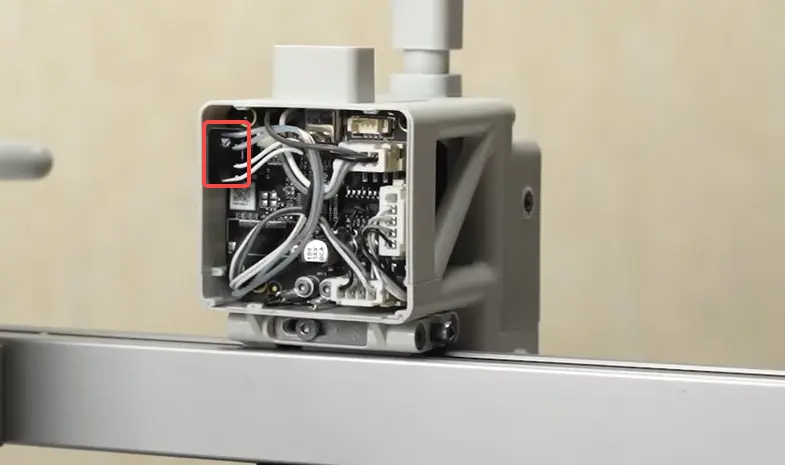

2. Frakobl kablet

Fjern hotend varmeenheden, der er tilsluttet TH-printet.
Træk den forsigtigt ud i selve stikket, og undgå at trække i kablet ved stikket.
Vi anbefaler at bruge et fladt værktøj til forsigtigt at vippe dem ud for at undgå skader.

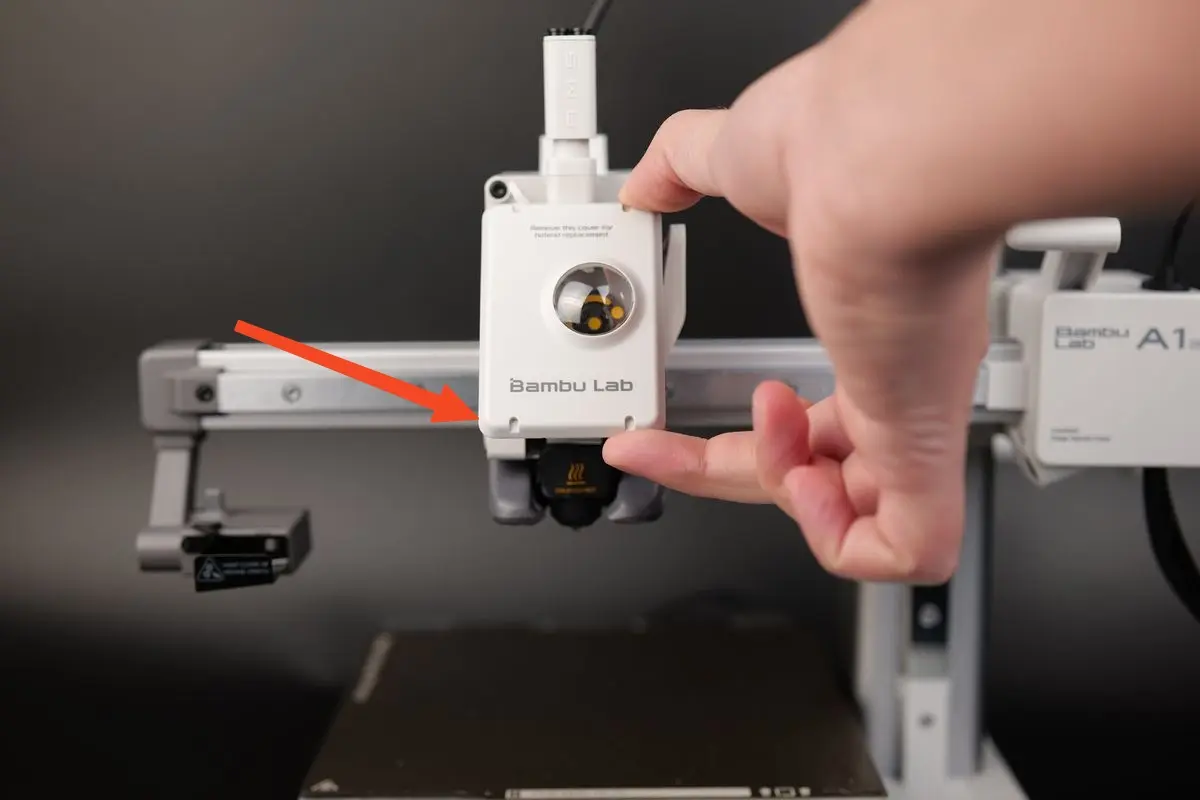

3. Fjern værktøjshovedets frontdæksel

Tag fat i bunden af frontdækslet og træk forsigtigt mod dig selv.
Clipsene, der holder dækslet på plads, frigøres, så du kan fjerne frontdækslet

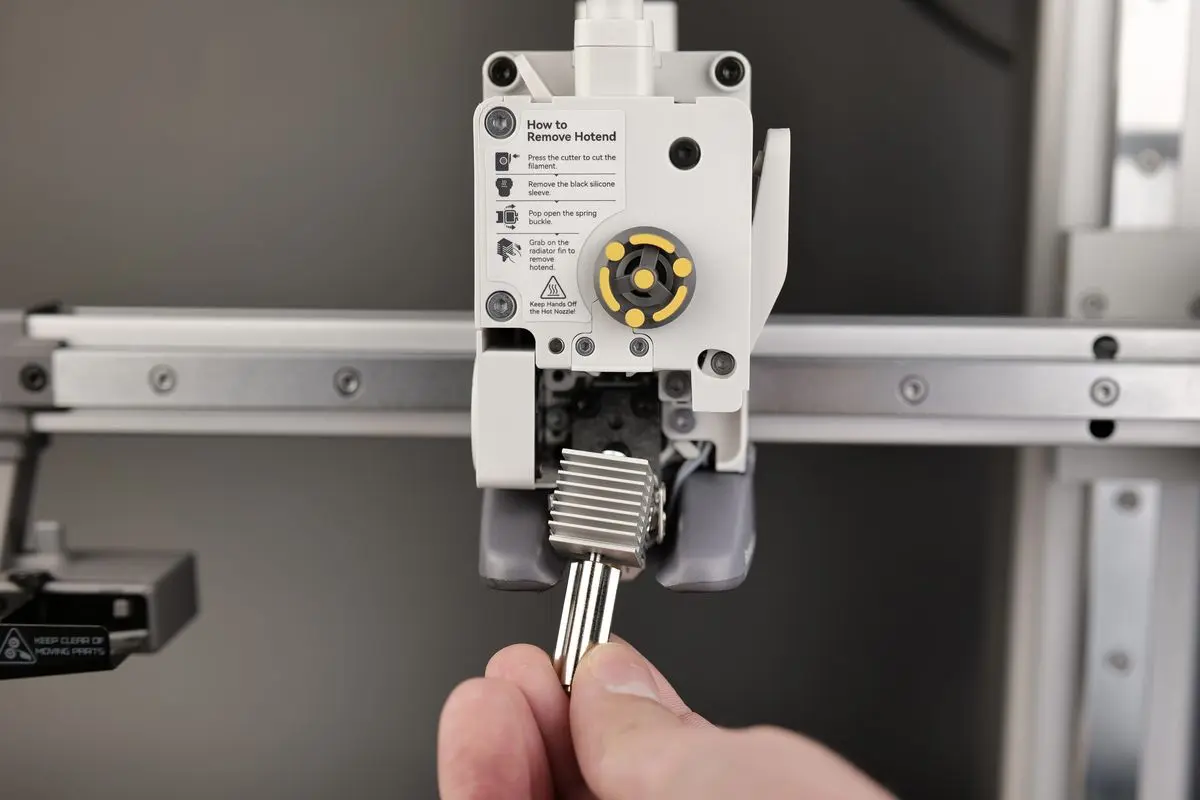

4. Fjern hotenden

Fjern silikonesokken til hotenden ved forsigtigt at trække den mod dig selv, og fjern derefter hotenden.
Alle trin er markeret på extruderens klistermærke.

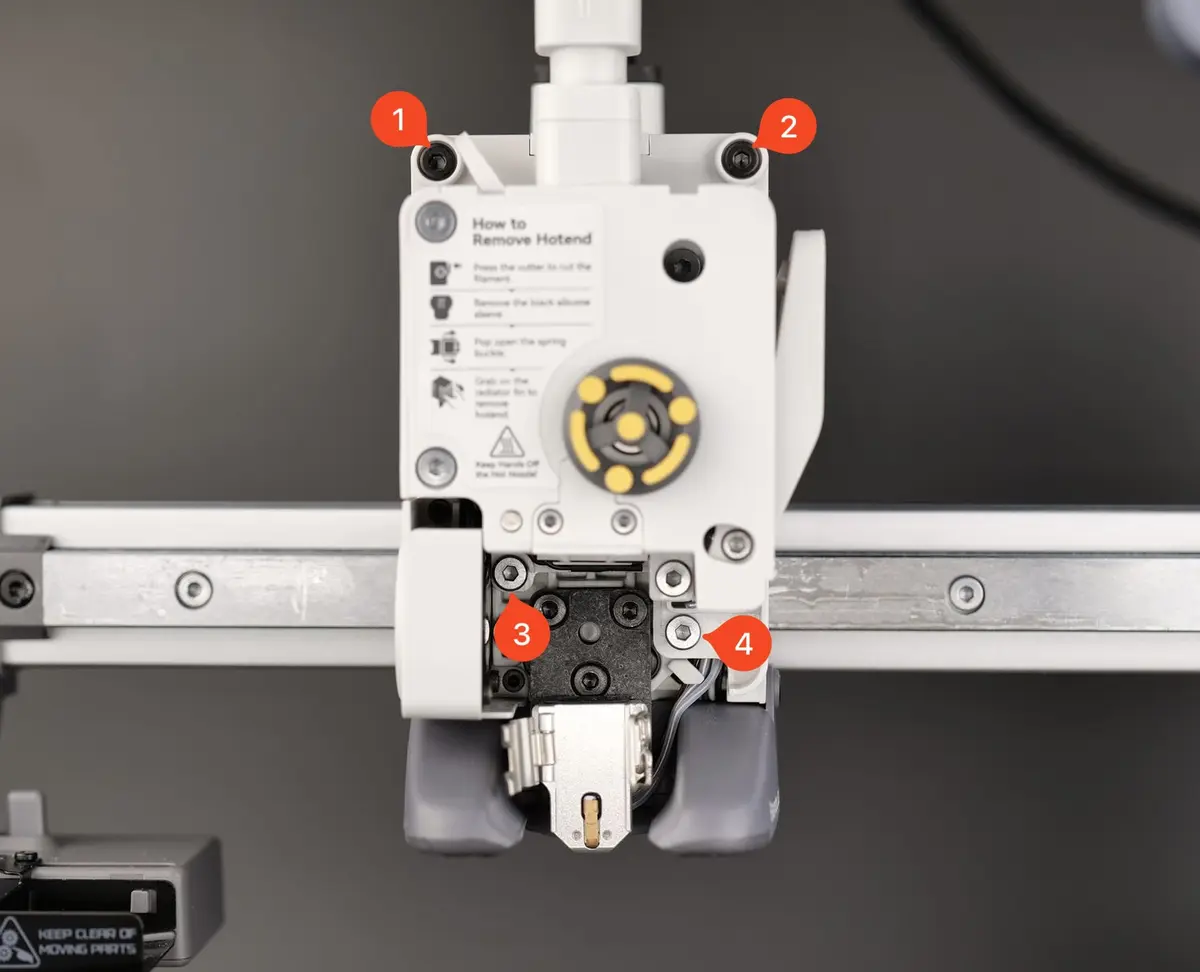

5. Fjern extruderens skruer

Fjern skruerne som vist på billedet, og træk forsigtigt extruderen lidt frem. Vær forsigtig, når du trækker den ud, da du forsigtigt skal frakoble filamentsensorens fladkabel.

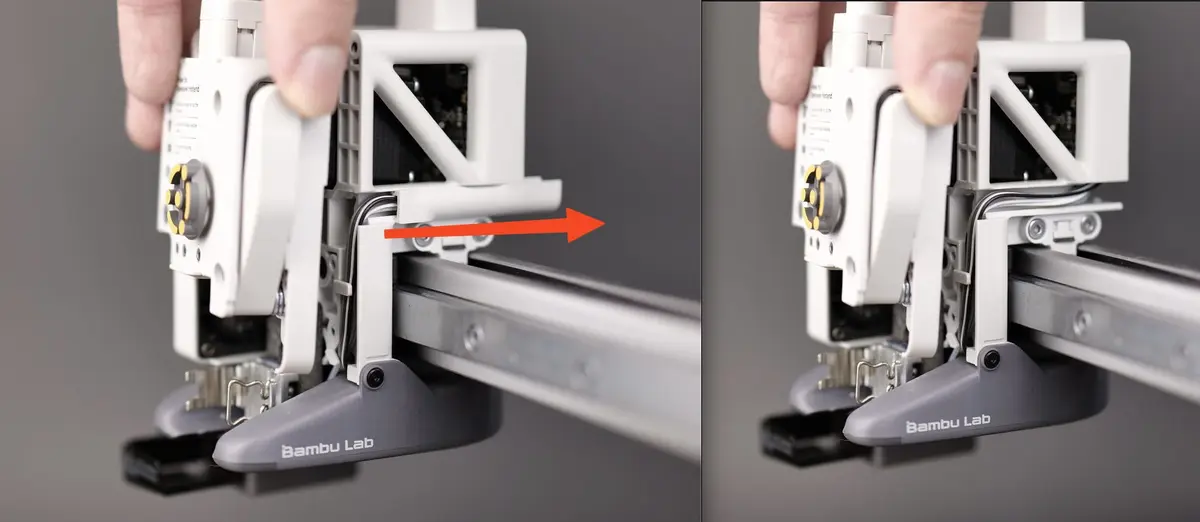

6. Fjern det højre kabeldæksel

Skub kabeldækslet mod bagsiden af værktøjshovedet, og fjern forsigtigt kablet fra værktøjshovedet.

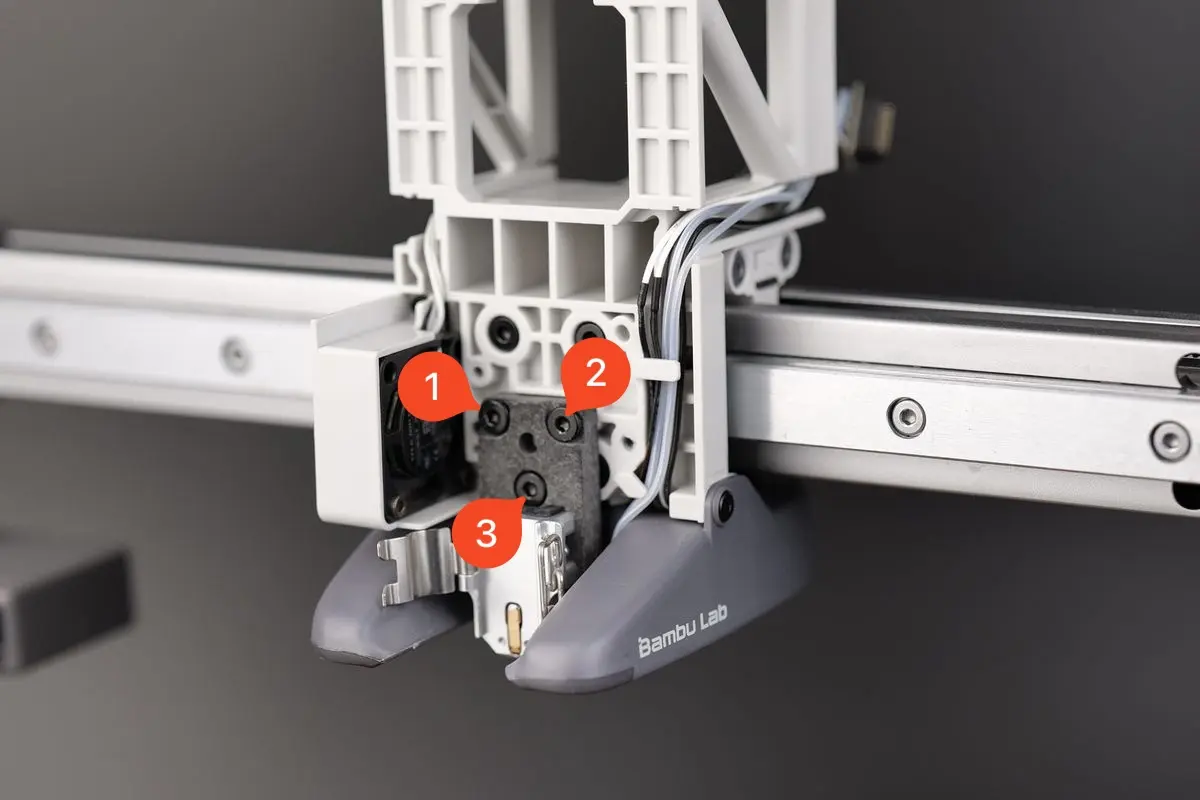

7. Fjern hotend varmeenheden

Når du har fjernet de 3 skruer vist på billedet, så fjern forsigtigt kablet fra kabelkanalen.

Bemærk: Hvis hotend varmeenhedens kabel er blokeret af part cooling-blæserens kabel i samme kabelkanal og ikke kan fjernes, kan du frakoble blæserstikket, løsne blæserkablet og fjerne hotend varmeenhedens kabel.

Monter den nye hotend varmeenhed

1. Monter hotend varmeenheden

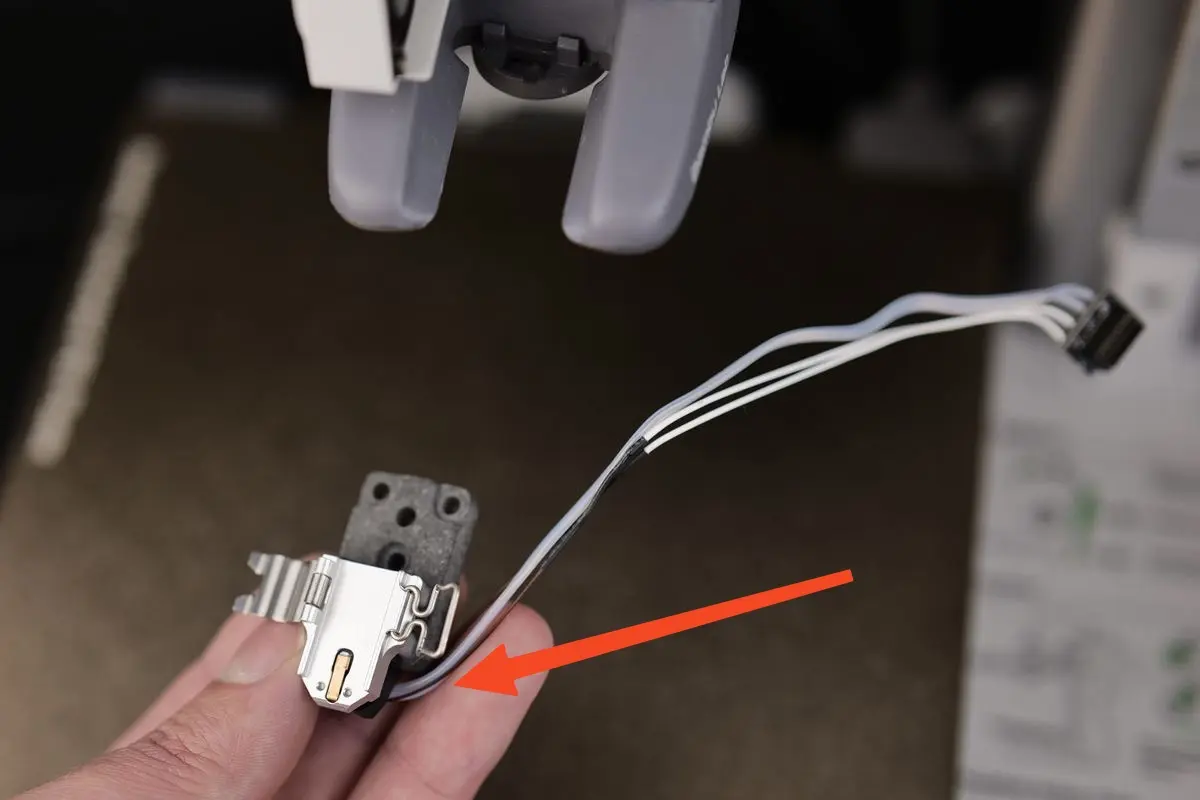

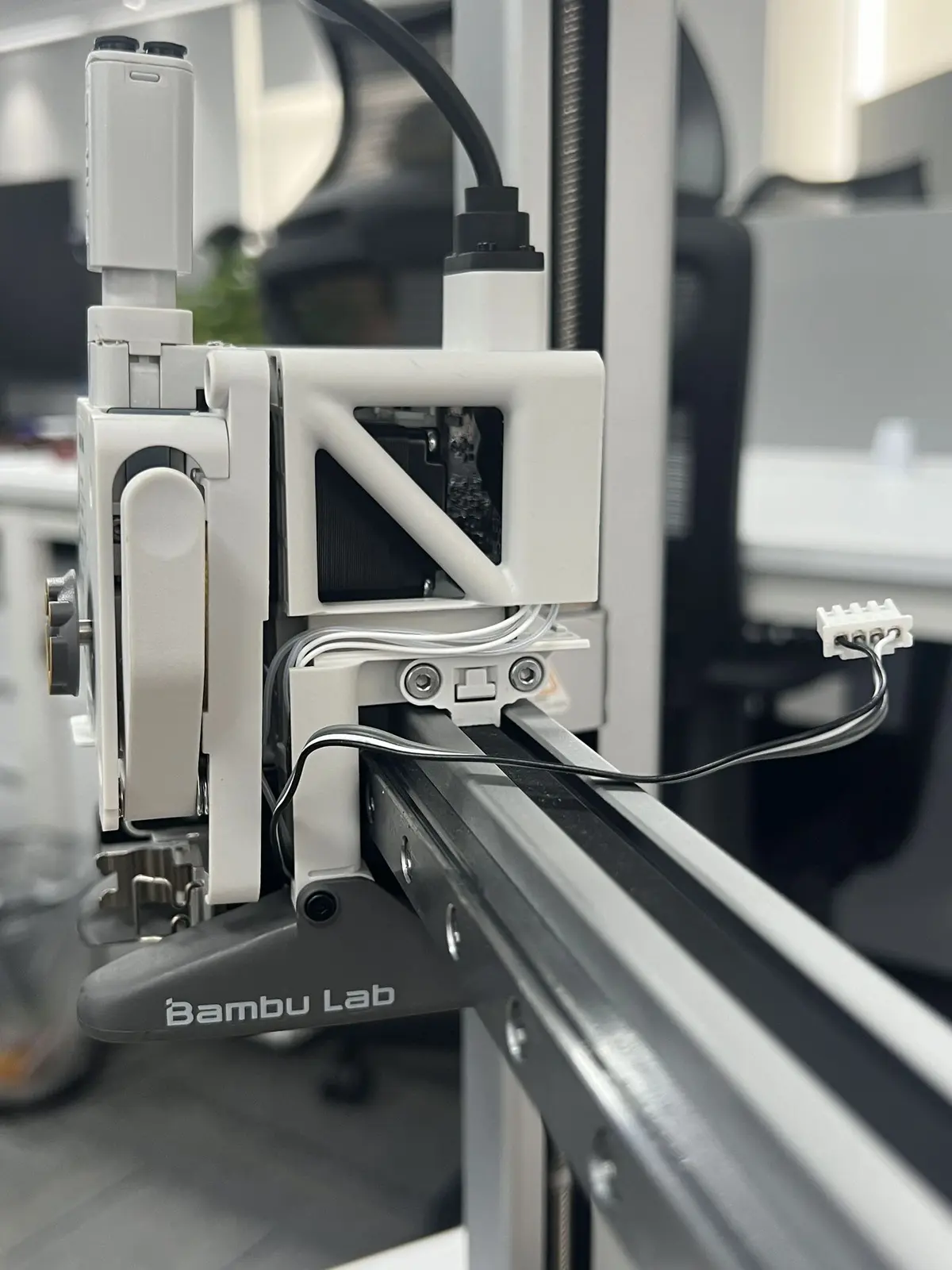

Placer først forsigtigt kablet til højre for hotend varmeenheden for at lette den efterfølgende placering af kablet i den højre kabelkanal.

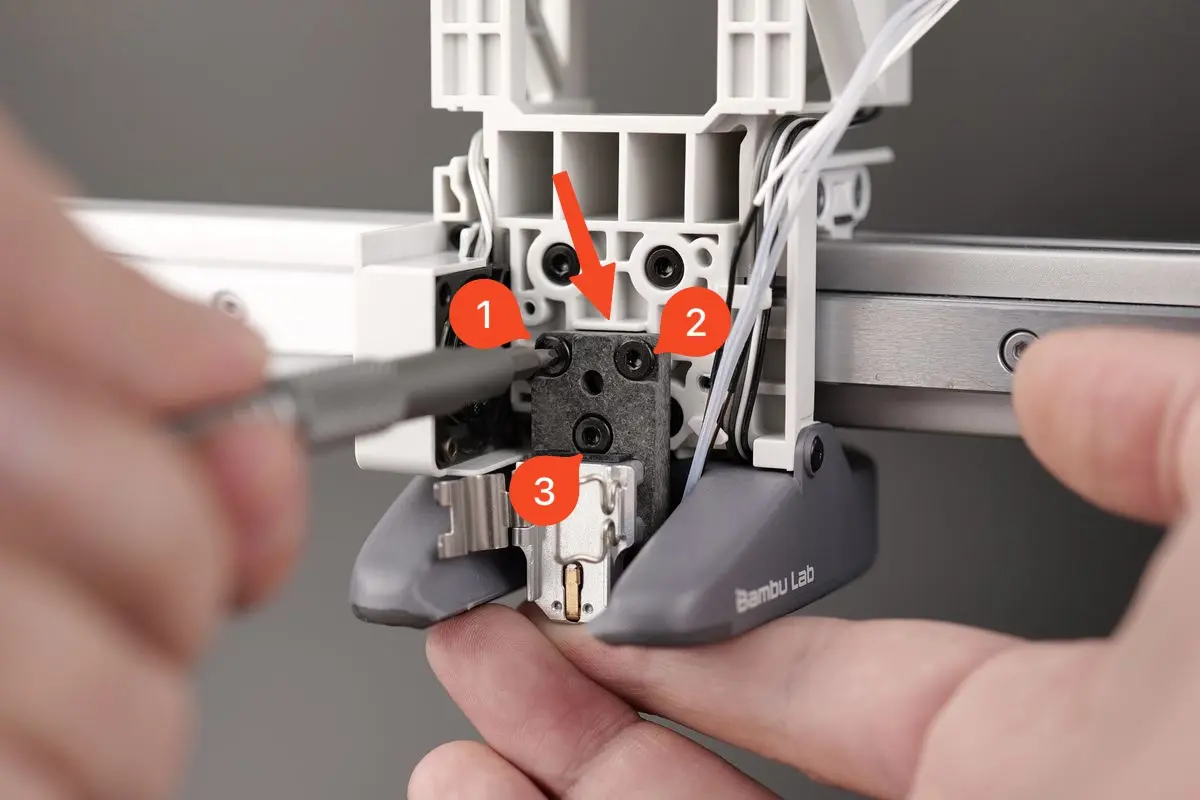

Monter den nye hotend varmeenhed, isæt forsigtigt 3 skruer (M3*10) og spænd dem, mens du sikrer, at den øverste del af hotend varmeenheden flugter med værktøjshovedets hvide justeringslinje.

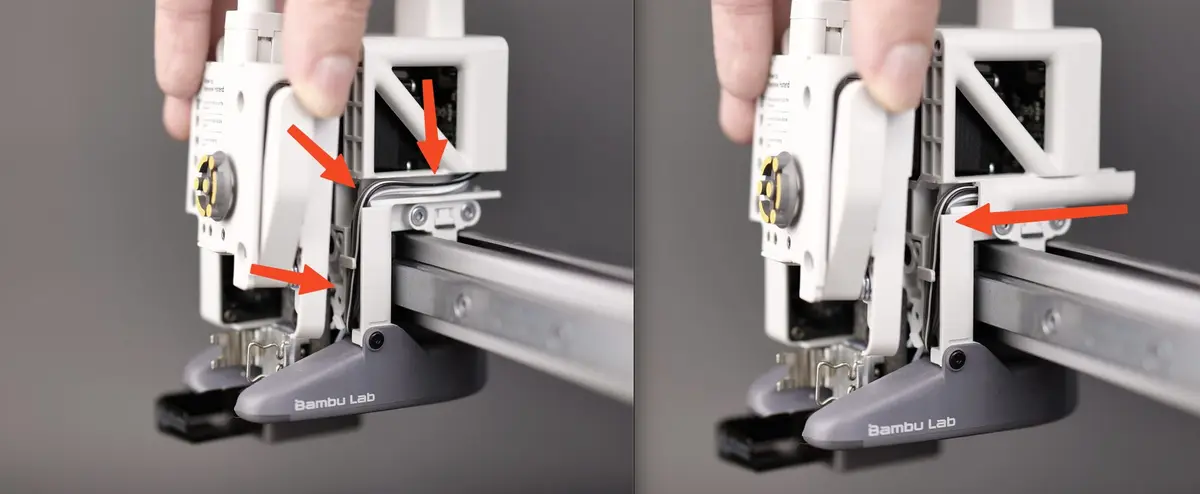

2. Monter det højre kabeldæksel

Før forsigtigt hotend varmeenhedens kabel gennem den højre kabelkanal, og skub kabeldækslet tilbage i den retning, der vises på billedet.

3. Monter extruderen

Fastgør extruderen til værktøjshovedet med de 4 skruer som vist på billedet nedenfor.

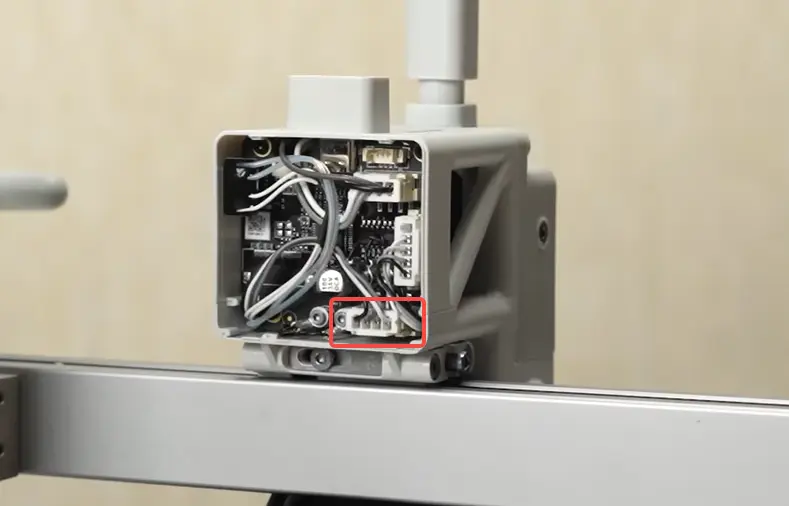

4. Tilslut kablet igen

Tilslut hotend varmeenhedens kabel igen som vist nedenfor.

Bemærk: Hvis du frakoblede part cooling-blæserens kabel under afmonteringen, skal du også tilslutte blæserkablet til TH-printet nu.

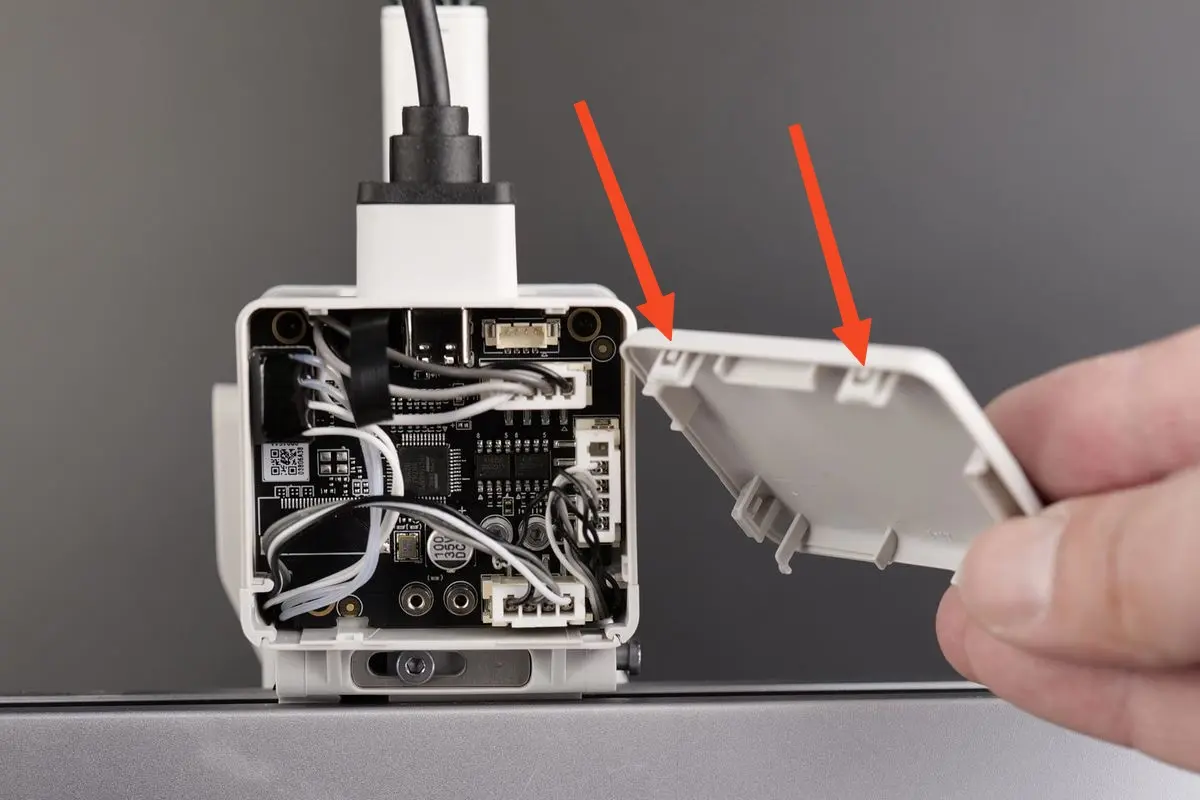

5. Monter værktøjshovedets bagdæksel

Flugt blot de to beslag på bagdækslet mod toppen, og skub det derefter ind, indtil du hører et par klik.

6. Monter hotenden og silikonesokken til hotenden

Følg vejledningen på extruderens klistermærke for at sætte hotenden tilbage på værktøjshovedet
Lås den derefter på plads med clipsen, og monter silikonesokken.

Bemærk：

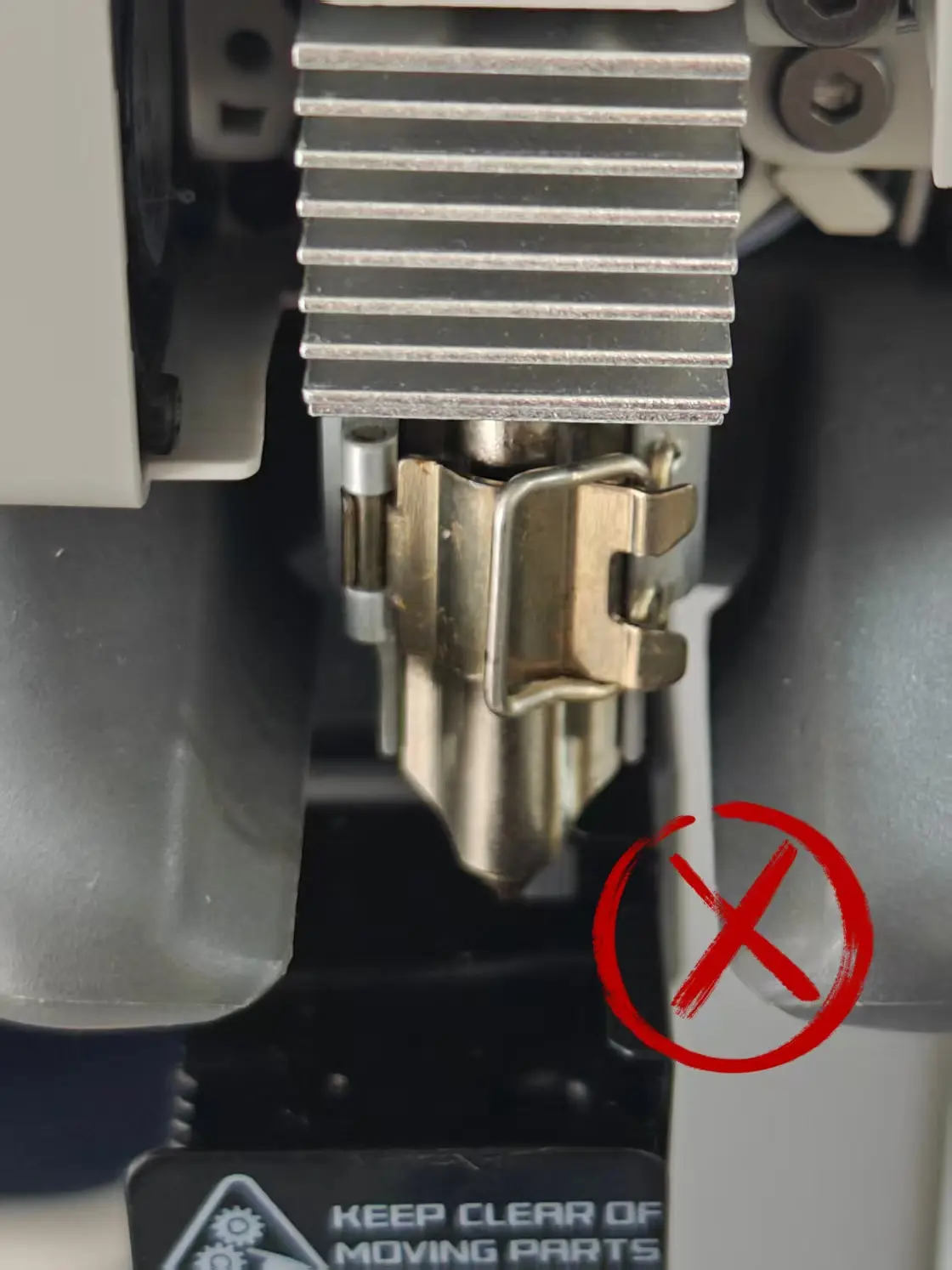

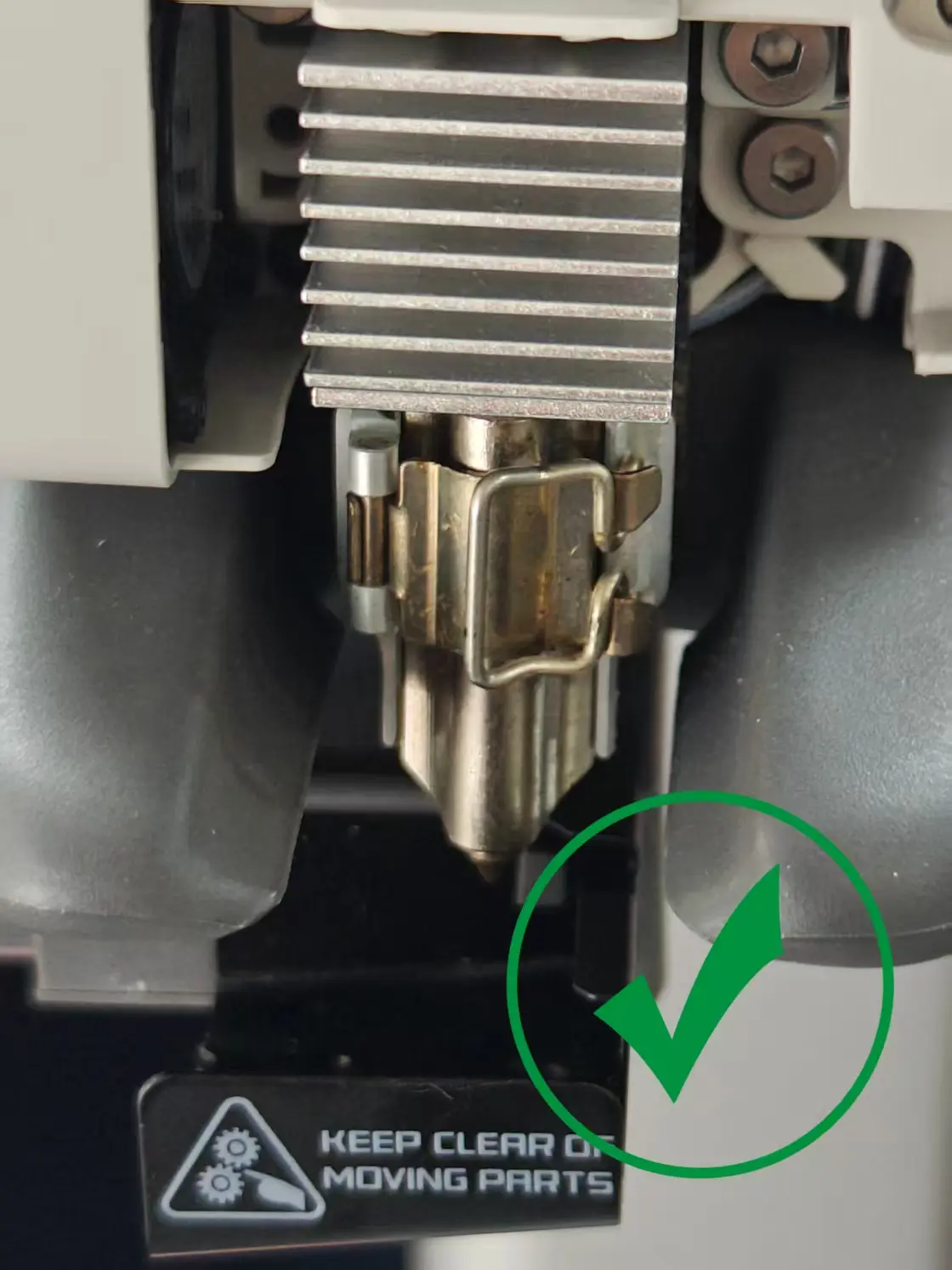

Varmeenheden er fastgjort korrekt	Varmeenheden er fastgjort forkert

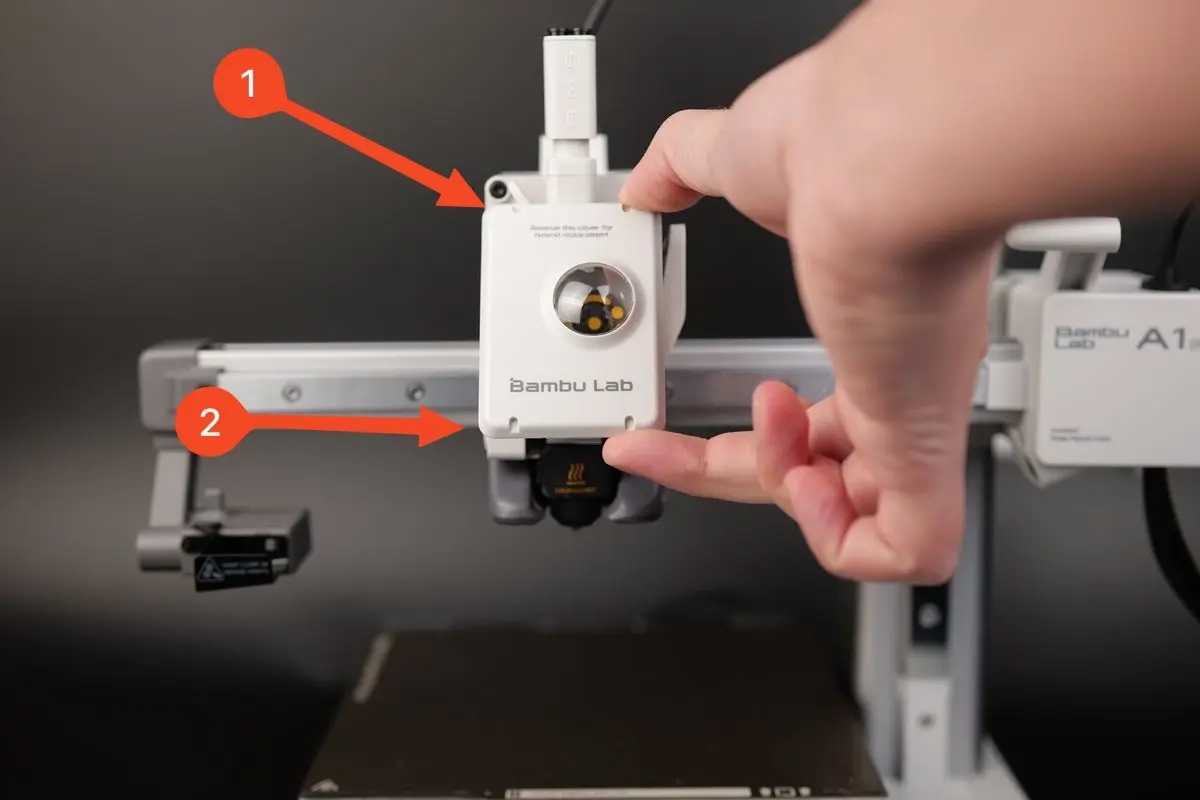

7. Monter værktøjshovedets frontdæksel

Sæt blot værktøjshovedets frontdæksel på toppen af værktøjshovedet ved at flugte clipsene, og skub derefter forsigtigt på den nederste side. Du hører clipsene, når monteringen er færdig.

Test funktionen af A1'ens hotend varmeenhed

For at sikre, at alt fungerer korrekt, skal du indstille hotendens temperatur til 100°C. Hvis det lykkes, viser skærmen temperaturen.

Kalibreringstrin efter arbejdet

Vi anbefaler, at du udfører en fuld kalibrering af printeren efter dette arbejde.

Derudover anbefales det kraftigt at vaske den teksturerede PEI-plade før brug, da den kan være blevet forurenet under processen.

Mulige problemer og løsninger

Hvis du støder på problemer under monteringen af en ny hotend varmeenhed, så tjek de mulige problemer og løsninger nedenfor:

Hotendens temperatur er 0℃

Tjek hotend varmeenhedens stik, og bekræft, at det er korrekt isat, som vist i Tilslut kablerne igen
Det er vigtigt omhyggeligt at flugte stikbenene med TH-printet.
Hvis problemet fortsætter, kan termistorens ledninger være blevet beskadiget (hvide ledninger).

Hotenden kan ikke varmes op

Tjek hotend varmeenhedens stik, og bekræft, at det er korrekt isat, som vist i Tilslut kablet igen
Det er vigtigt omhyggeligt at flugte stikbenene med TH-printet.
Hvis problemet fortsætter, kan varmelegemets ledninger være blevet beskadiget (gennemsigtige ledninger).

Uensartet første lag / problemer med print af første lag

Sørg for, at hotend varmeenhedens skruer er spændt, og tænd for varmepladen til levelling før print.

Klik her for løsningen.
