Hotend med dyse

Den er kompatibel med bade X1-serien og P1-serien 3D-printere. Vi tilbyder to muligheder for hotend-typen: hærdet stål og rustfrit stål. Derudover tilbyder vi en række dysestrørrelser, som f.eks. 0,2 mm, 0,4 mm, 0,6 mm og 0,8 mm. (Hvis du vil vide mere om kompatibiliteten af forskellige dyser og filamenter, se da Filamentguide)

Du kan købe det i vores butik her: Hotend med dyse.

Komplet hotend-samling

Inkluderer hotend med dyse, hotend-blæser, keramisk varmer, termistor (NTC), silikonestrømpe til hotend og holdeklip - alle komponenter forsamlet for nem installation og øjeblikkelig brug i X1-seriens 3D-printer.
Tjek venligst kompatibiliteten af den komplette hotend-samling inden køb, da der findes separate versioner til X1-serien og P1-serien.

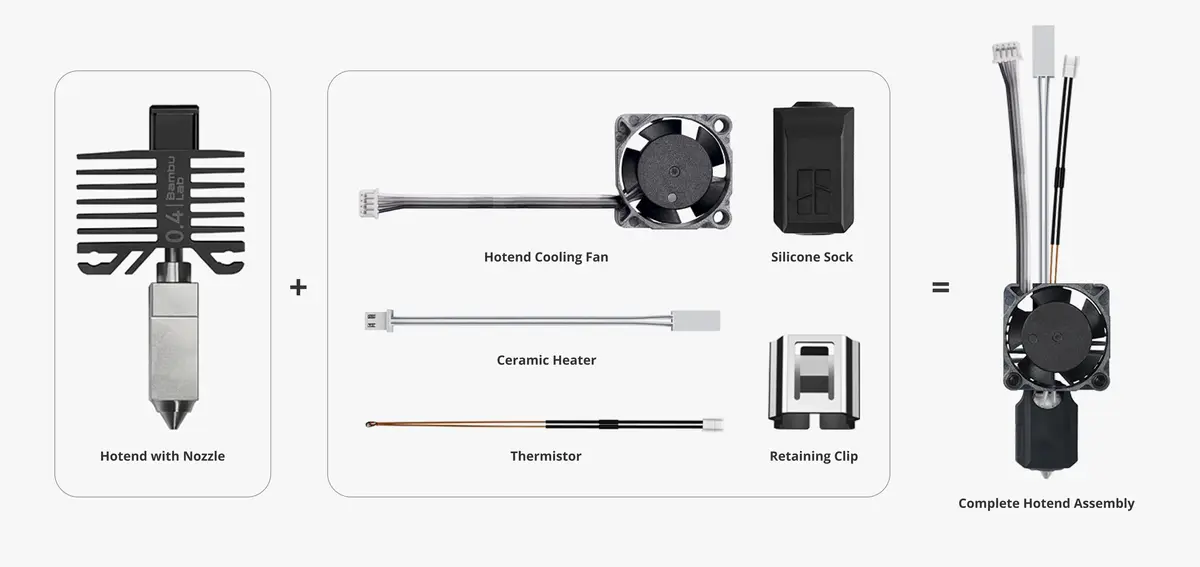

Komplet hotend-samling - X1-serien

(Bemærk: Den er kun kompatibel med X1 og X1C, ikke med X1E.)

Du kan købe det i vores butik her: Komplet hotend-samling - X1-serien.

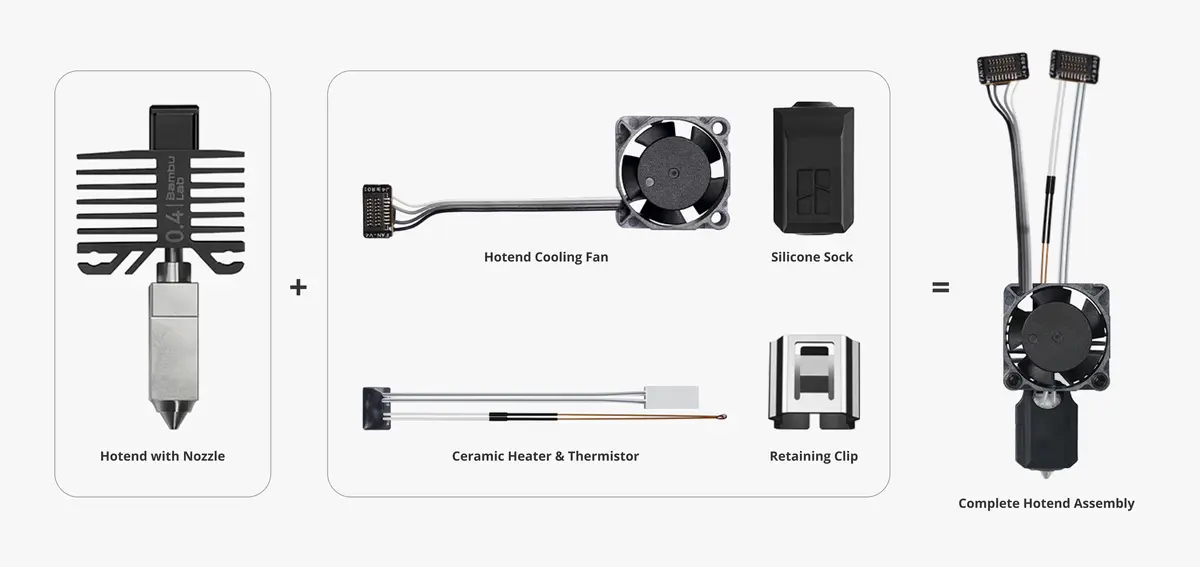

Komplet hotend-samling - P1-serien

Du kan købe det i vores butik her: Komplet hotend-samling - P1-serien.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, inden du udfører vedligeholdelse på printeren og dens elektronik, herunder toolhead-ledninger, da det at lade printeren være tændt under sådanne opgaver kan forårsage kortslutning, som kan forårsage yderligere elektrisk skade og sikkerhedsrisici.

Nar du udfører vedligeholdelse eller fejlfinding på printeren, kan det kræve, at du adskiller nogle dele, herunder hotend'et. Denne proces kan eksponere ledninger og elektriske komponenter, som potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektriske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.

Det er derfor vigtigt at slukke printeren og frakoble den fra strømkilden, inden du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skade på printerens elektronik. Derved undgår du potentiel skade på printerens elektroniske komponenter og sikrer, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål om at følge denne guide, kan du åbne en ny sag på vores supportside, og vi vil gøre vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Bemærkning om Bambu Studio-softwareindstillinger

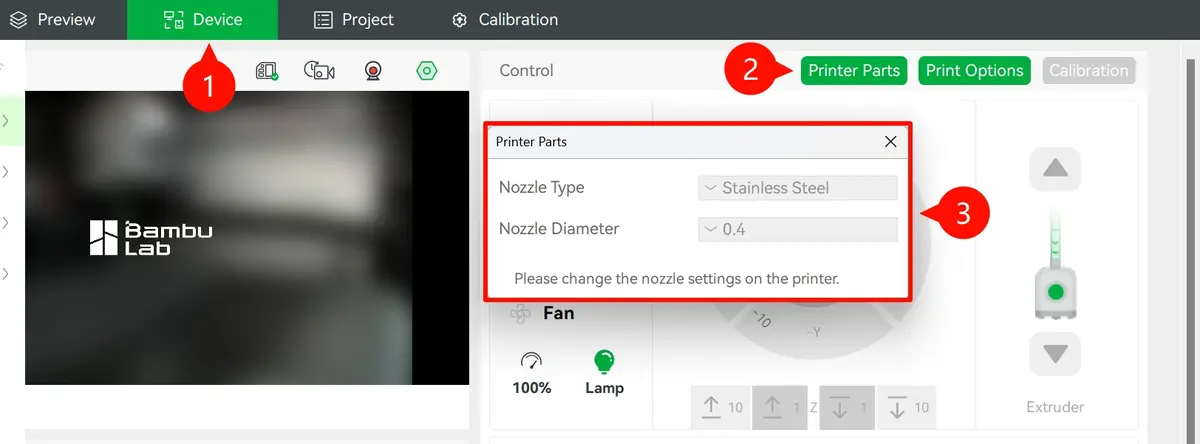

I den nyeste version af Bambu Studio (Bambu_Studio_win_public-v02.01.01.52-20250616155614) er muligheden for at ændre dyseinformation under sektionen "Printer Parts" deaktiveret (som vist på skærmbilledet nedenfor) og er nu kun til visning. Nogle brugere kan fejlagtigt betragte dette som et software- eller hardwareproblem på grund af ændringer fra tidligere versioner. Justeringen er dog beregnet til at forbedre driftskonsistens og brugersikkerhed. Dyseudskiftninger skal udføres direkte på printeren. At tillade ændringer via softwaregrænsefladen kan vildlede nye brugere til at tro, at en fysisk dyseudskiftning er unødvendig inden print.

Toolhead-ledningsdiagram

Diagrammet nedenfor viser den korrekte kabelplejning til toolheadet som reference.

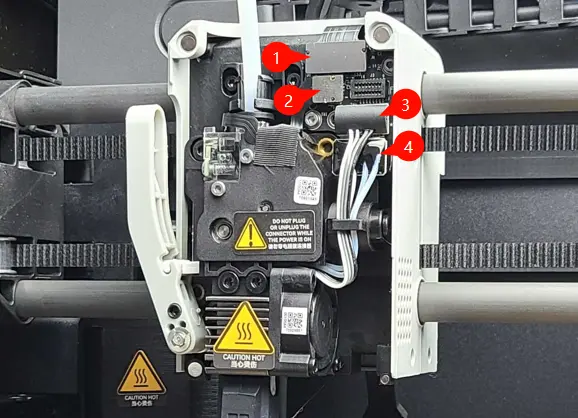

P1-serien

1. FPC-ribbonkabel

2. Hall Switch-ribbonkabel

3. Hotend-blæserribbonkabel

4. Hotend-varmerledning

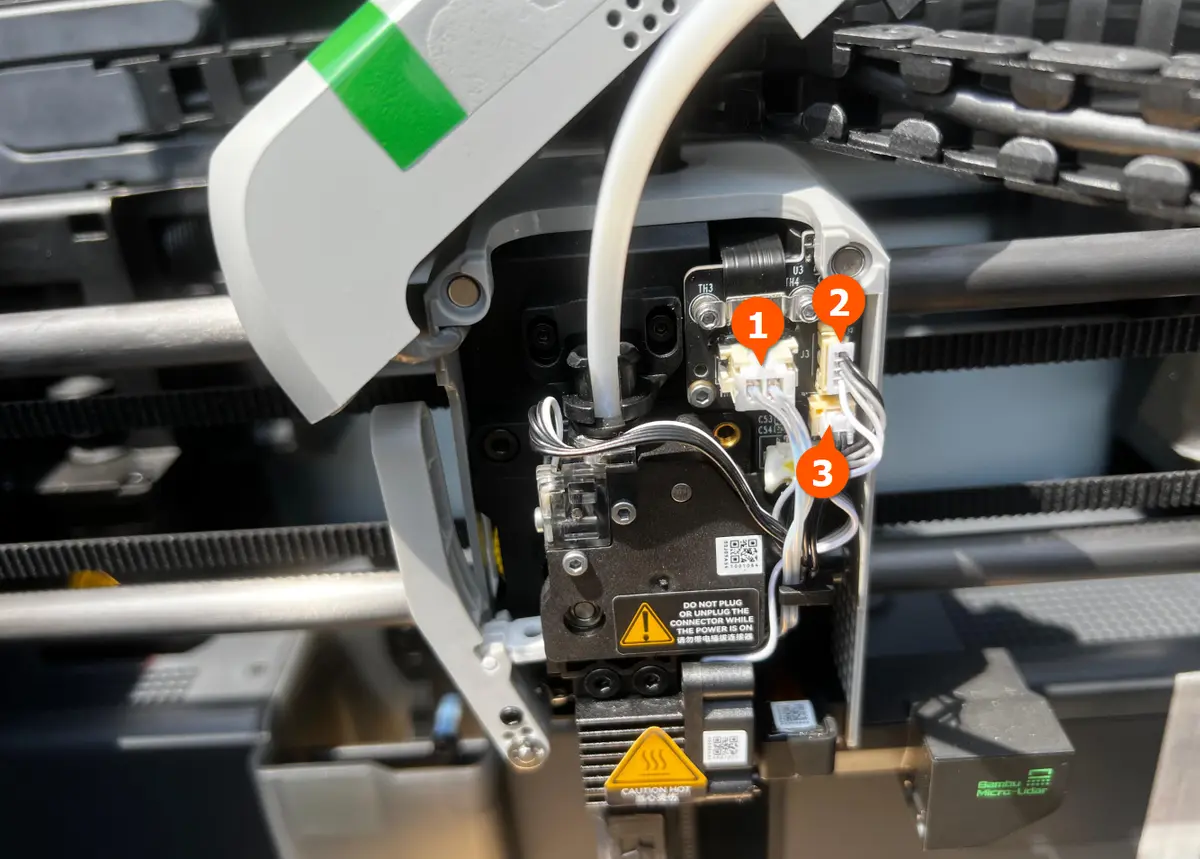

X1-serien

1. Hotend-varmerledning

2. Hotend-blæserribbonkabel

3. Hotend-termistorledning

Video 1 - Udskiftning af den komplette hotend-samling

Video 2 - Udskiftning af hotend med dyse, keramisk varmer, termistor og hotend-blæser

Hvis den keramiske varmer og termistoren ikke nemt kan fjernes, fordi varmepasta'en er hård, skal du undlade at trykke dem ud med magt for at undgå beskadigelse. Påfør alkohol på termisk pasta og lad det sidde i ca. 5 minutter. Nar den termiske pasta er blød, skal du forsigtigt tage den keramiske varmer og termistoren ned.

Nødvendigt værktøj og dele

• H2.0 unbrakonøgle og vatpind
• Spidstang
• Bambu Lab hotend eller komplet hotend-samling

Bemærk: Hvis du kun udskifter hotend'et i din printers komplette hotend-samling, kan du genbruge den keramiske varmer, termistoren, holdeklippet, silikonestrømpen til hotend og hotend-blæseren. Hvis du dog ikke genbruger disse komponenter og ikke installerer en komplet hotend-samling, skal du bestille dem i Bambu Lab's officielle butik.

Termisk pasta, der kan bruges - kun til reference:

Fjernelse af den komplette hotend-samling (se Video 1)

1. Gå til Temperatur/Akse-indstillinger og sørg for, at hotend-temperaturen er indstillet til 50°C eller lavere. Sluk derefter enheden.
2. Åbn det magnetiske dæksel og sæt det til side.
3. Fjern forsigtigt det større 2-bens stik fra den keramiske varmer, 4-bens stikket fra hotend-blæseren og det meget lille 2-bens stik fra termistoren.
4. Brug H2-unbrakonøglen til at fjerne de to skruer placeret nær toppen af hotend'ets kølelegeme.
5. Flyt forsigtigt ledningerne ud af plastikkabelholderen og fjern den komplette hotend-samling.

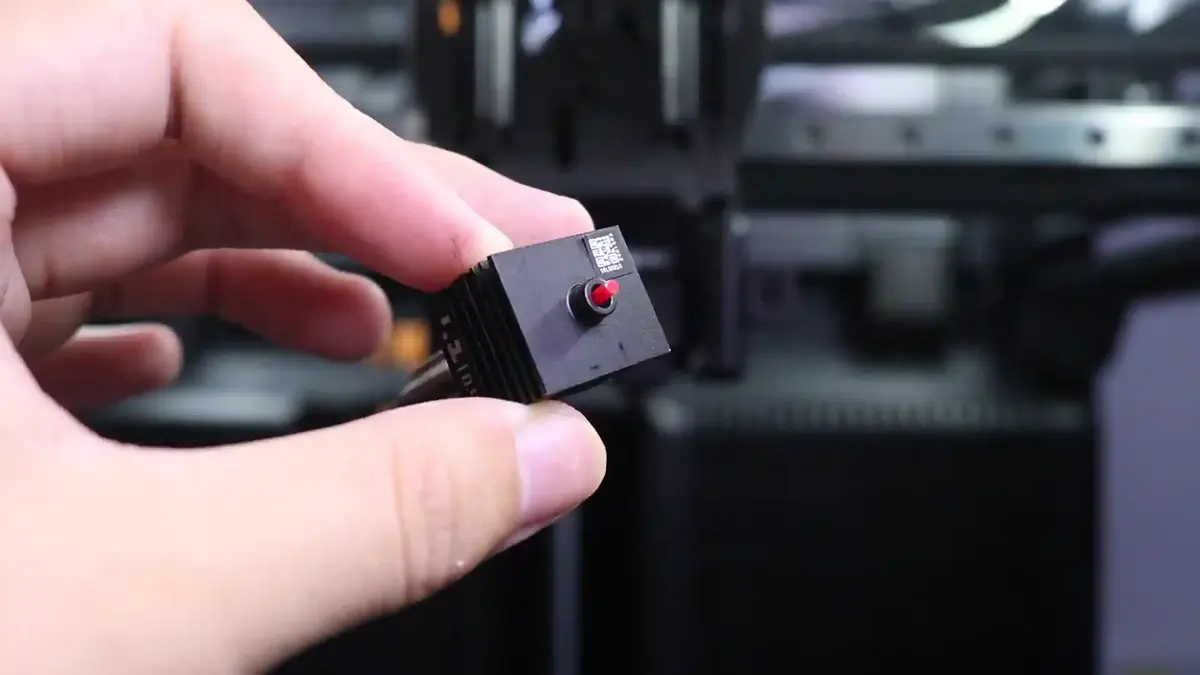

Bemærk: Hvis filamenter eller rester forhindrer hotend'et i at blive nemt fjernet fra varmesocklen, kan du varme hotend'et let op. Pry det derefter forsigtigt løs med pincet eller en skruetrækker. Brug varmebestandige handsker inden fjernelse af hotend. Brug tang eller saks til at skære eventuelt resterende filament af toppen af hotend'et for at sikre korrekt geninstallation.

BEMÆRK: Hvis du installerer en anden komplet hotend-samling, skal du nu springe til afsnittet "Installation af den komplette hotend-samling" nedenfor. Ellers fortsæt.

Adskillelse af den komplette hotend-samling (se Video 2)

1. Fjern de 2 skruer, der holder blæseren på plads.
2. Fjern silikonestrømpen og sørg for, at silikonestrømpens ledningsudskæring flugter med kølelegemets ledningskanal.
3. Træk forsigtigt holdeklippet ned og væk - det holder bade den keramiske varmer og termistoren på plads.
4. Brug spidstangen til forsigtigt at gribe de to ledninger på den keramiske varmer og frigøre dem.
5. Brug spidstangen til forsigtigt at gribe de to ledninger på termistoren og fjerne dem.

Hvis den keramiske varmer og termistoren ikke nemt kan fjernes, fordi varmepasta'en er hård, skal du undlade at trykke dem ud med magt for at undgå beskadigelse. Påfør alkohol på termisk pasta og lad det sidde i ca. 5 minutter. Nar den termiske pasta er blød, skal du forsigtigt tage den keramiske varmer og termistoren ned.

Udskiftning af hotend, keramisk varmer, termistor (NTC) og hotend-blæser kan også følge ovenstående instruktioner.

Samling af hotend til en komplet hotend-samling (se Video 2)

1. Mens du holder det nye hotend, kan du se de to tynde forhøjede faner på den ene side af varmeblokken (samme side som kølelegemets ledningskanal). Den keramiske varmer installeres mellem disse to faner, som er designet til at sikre dens position. Læg desuden mærke til et lille hul på den tilstødende side af varmeblokken. Det er her, termistoren installeres.
2. Åbn den termiske pasta-pakken og påfør en god mængde på den ene ende af en vatpind.
3. Påfør den termiske pasta rigeligt på begge sider af den keramiske varmer og rundt om det lille termistorhul.
4. Indsæt termistoren i hullet og sørg for, at ledningerne er ført igennem kølelegemets ledningskanal.
5. Placér forsigtigt den keramiske varmer og sørg for, at ledningerne vender væk fra varmeblokken og er ført igennem kølelegemets ledningskanal (se Video 2).
6. Skub gradvist holdeklippet opad - bemærk, at den side af klippet, der går over termistoren, har en udbuling.
7. Placér silikonestrømpen med silikonestrømpens ledningsudskæring på samme side som kølelegemets ledningskanal (se Video 2).
8. Fastgør hotend-blæseren med de to skruer og din H2.0 unbrakonøgle.
9. Tillykke! Du har nu monteret et nyt hotend til en komplet hotend-samling, klar til installation i din 3D-printer.

Vær opmærksom på installationsretningen for hotend-blæseren. Omvendt installation kan forårsage fejl, unormal hotend-blæserhastighed eller hyppig tilstopning.

• Korrekt installation:

• Forkert installation:

Synkroniser dyseinformation på enheden

Hvis du har udskiftet hotend'et med et af en anden diameter eller materiale, skal du se animationen nedenfor for at opdatere dyseinformationen på skærmen:

Installation af den komplette hotend-samling (se Video 1)

1. Placér den komplette hotend-samling sådan, at de to skruehuller befinder sig bag holdebeslaget.
2. Indsæt forsigtigt de to skruer og stram dem jævnt - undgå at overstramme.
3. Tilslut det meget lille 2-bens termistorstik, 4-bens hotend-blæserstikket og til sidst det større 2-bens keramiske varmerstik.
4. Før alle løse kabler igennem plastikkabelholderen.
5. Sæt fronthuset på - og du er færdig!

Advarsel:

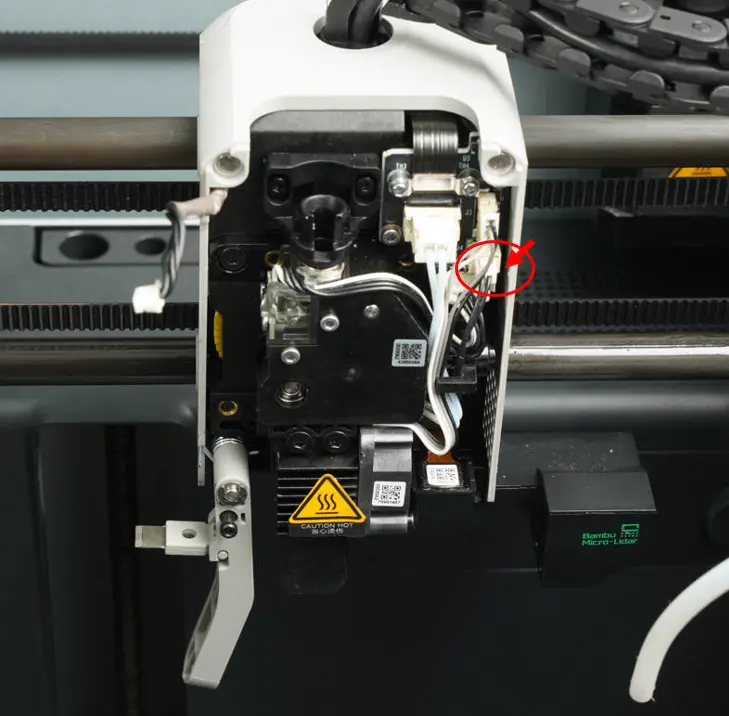

Inden du forsøger at frakoble termistorstikket på X1/X1C, skal du sikre dig, at du trykker på spænden/låsen for at åbne den. Termistorstikket er udstyret med en spænde/lase, hvilket adskiller det fra blæser- og varmerstikkene. Hvis du forsømmer at åbne spænden/låsen inden frakobling af termistorstikket, kan det resultere i beskadigelse af termistorstikket og/eller PCB-stikket.
