HMS_0300-0200-0001-0002 Dysens temperatur er unormal - varmelegemet har muligvis afbrudt kredsløb.

Hvad fejlen er

Dysens temperaturstyring består primært af et varmelegeme og en NTC-sensor. Hvis varmelegemet får afbrudt kredsløb, kan dysen ikke varme op, hvilket forhindrer hotend i at ekstrudere filament og potentielt fører til filamentstop. TH board overvåger varmelegemets strøm for at registrere, om der er opstået et afbrudt kredsløb.

Her er de mulige årsager til denne HMS-fejl:

• Varmelegemets stik har afbrudt kredsløb.
• Varmelegemet er beskadiget.
• TH board er defekt.

Sikkerhedsadvarsel

VIGTIGT!

1. Dysens temperatur er meget høj - undgå at røre ved dysen.
2. Det er afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelsesarbejde. Ellers kan det beskadige printerens elektronik og forårsage yderligere skade.

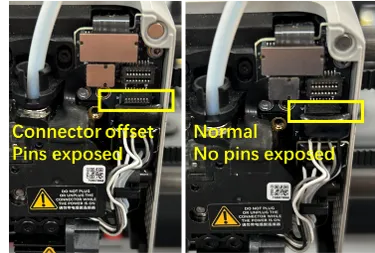

3. Det er afgørende at sikre, at stikket flugter med soklen.

Fejlfindingsguide

Fejlfinding for X1-serien

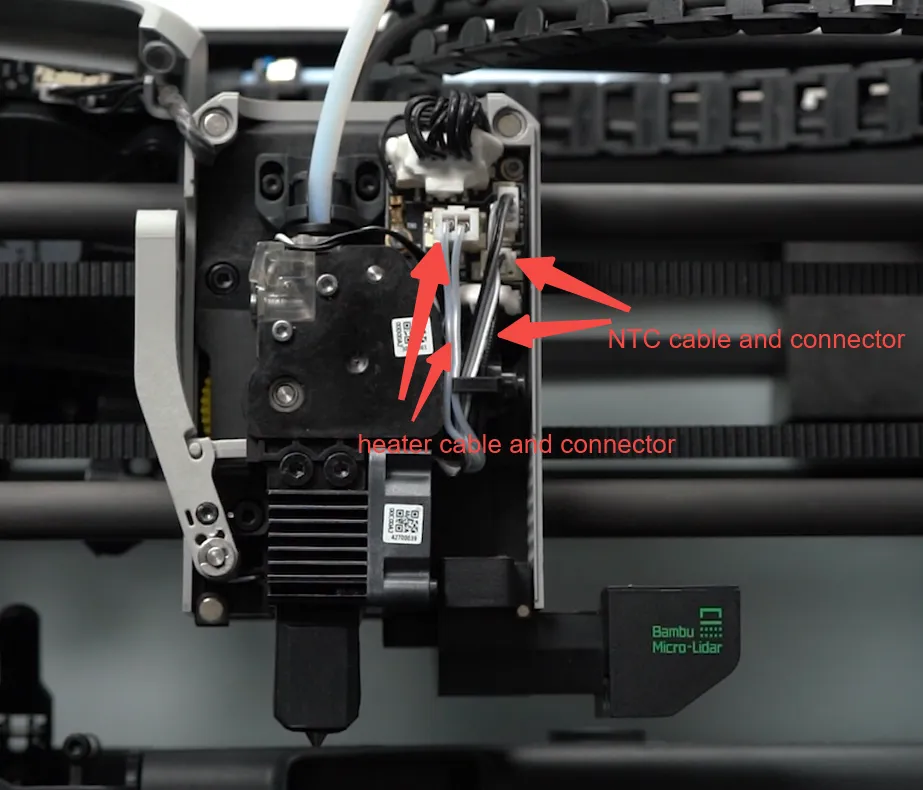

Tilslut NTC-kablet igen

Tilslut NTC-kablet igen, og kontrollér derefter, om fejlmeddelelsen forsvinder.

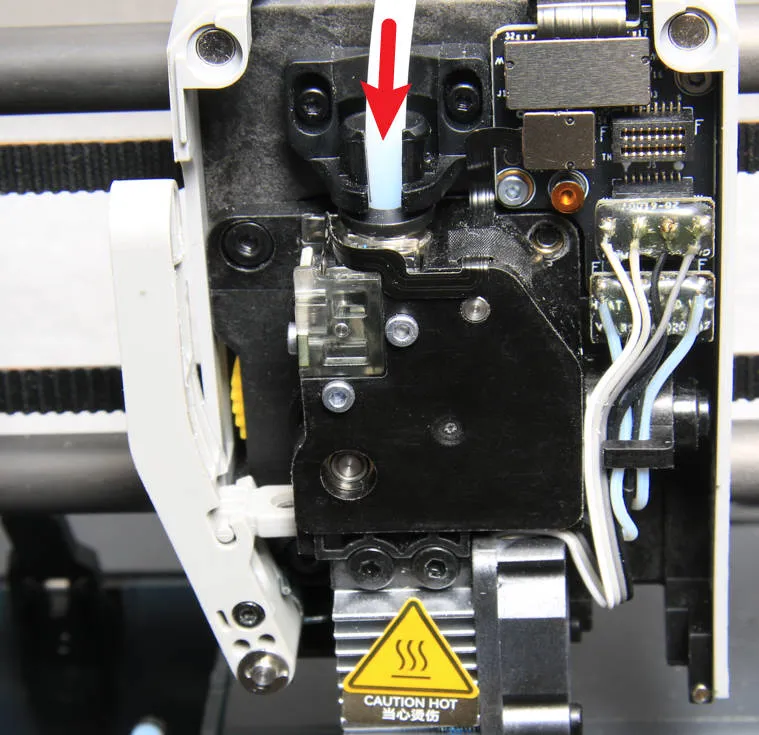

Afmontér hotend

Se denne wiki for at afmontere hotend og kontrollere, om NTC-sensoren eller ledningen er i stykker.

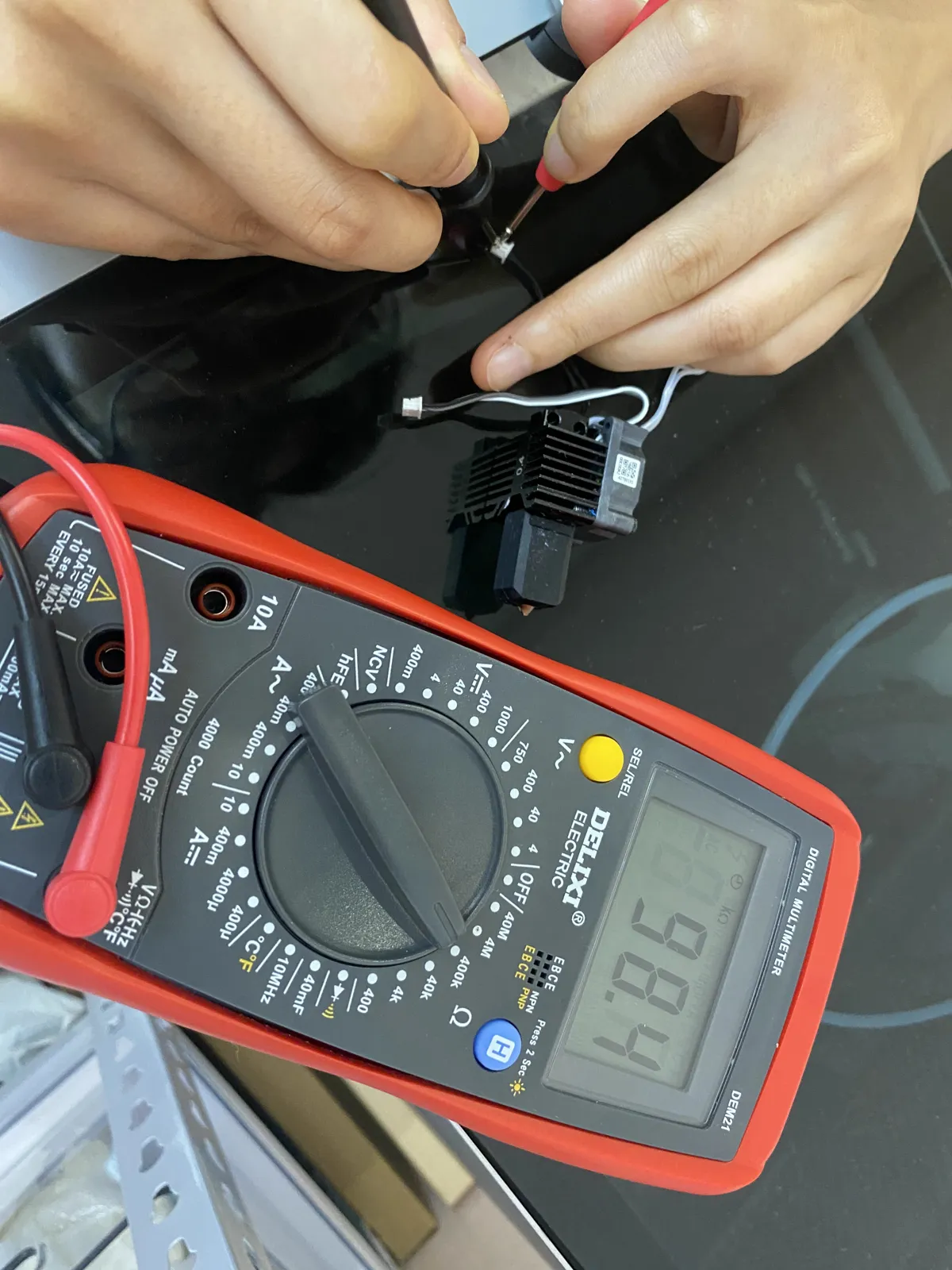

Mål med et multimeter

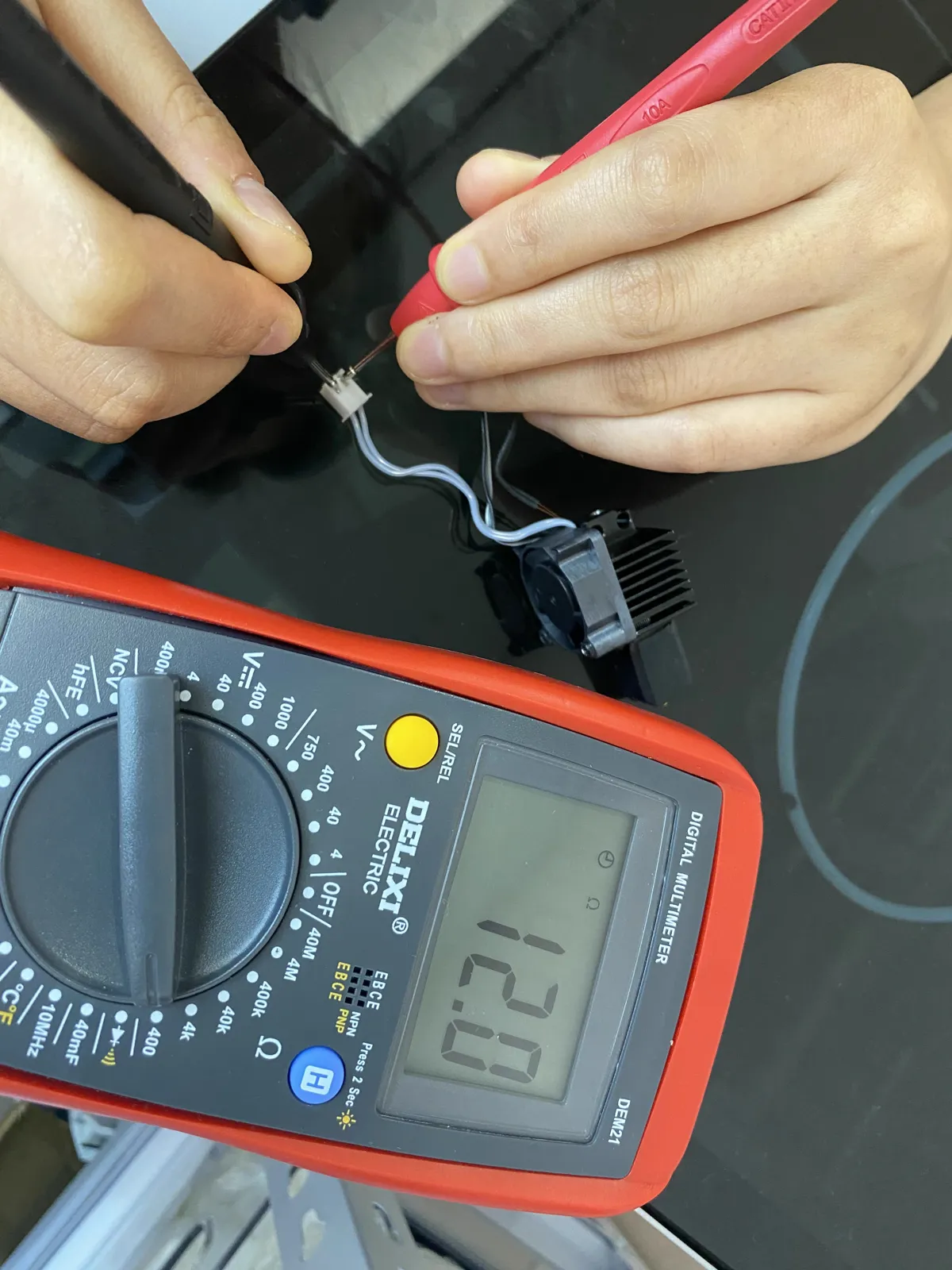

Hvis du har et multimeter til rådighed, kan du prøve at måle modstanden i hotend-komponenten og følge trinnene nedenfor for at afgøre, om der er en fejl i hotend.

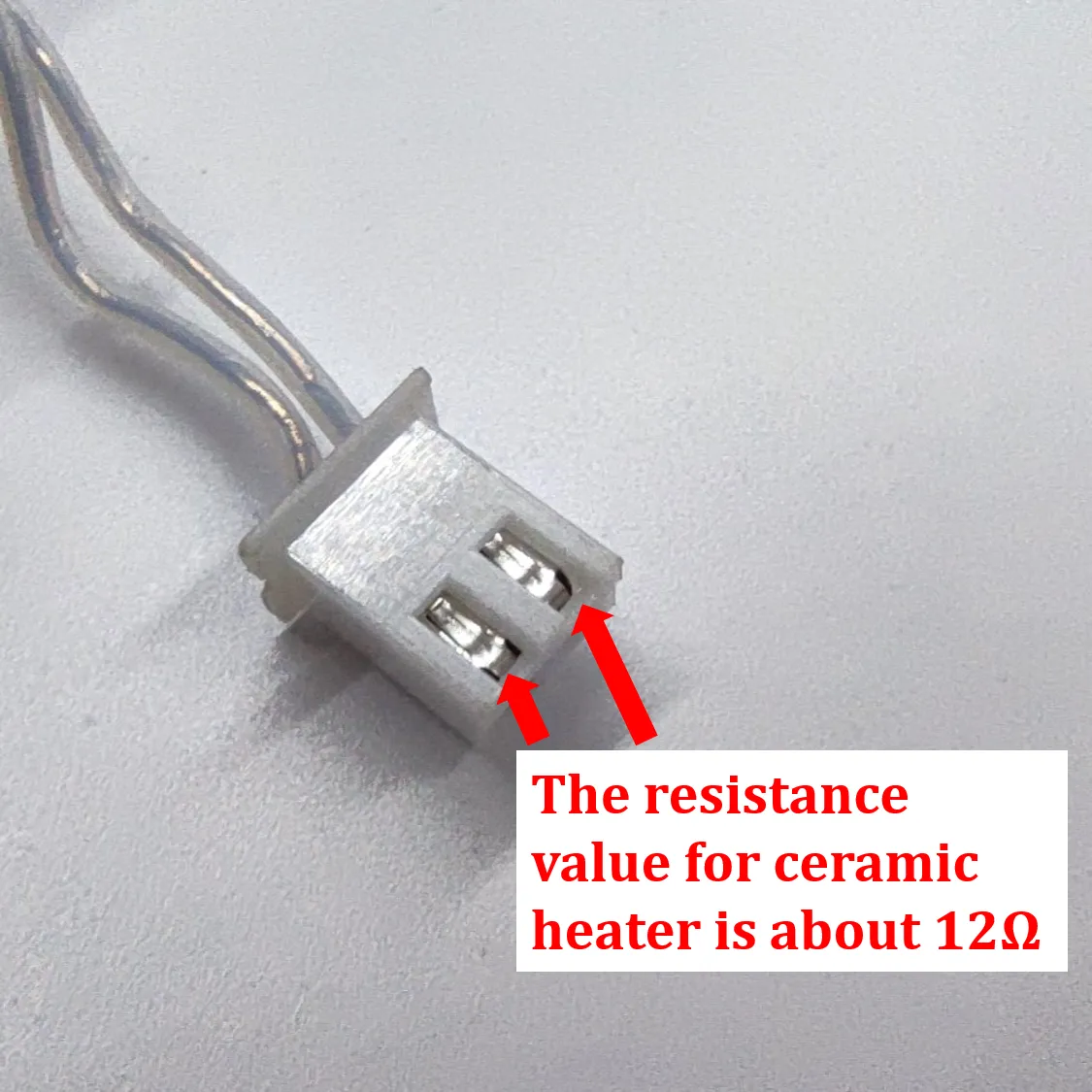

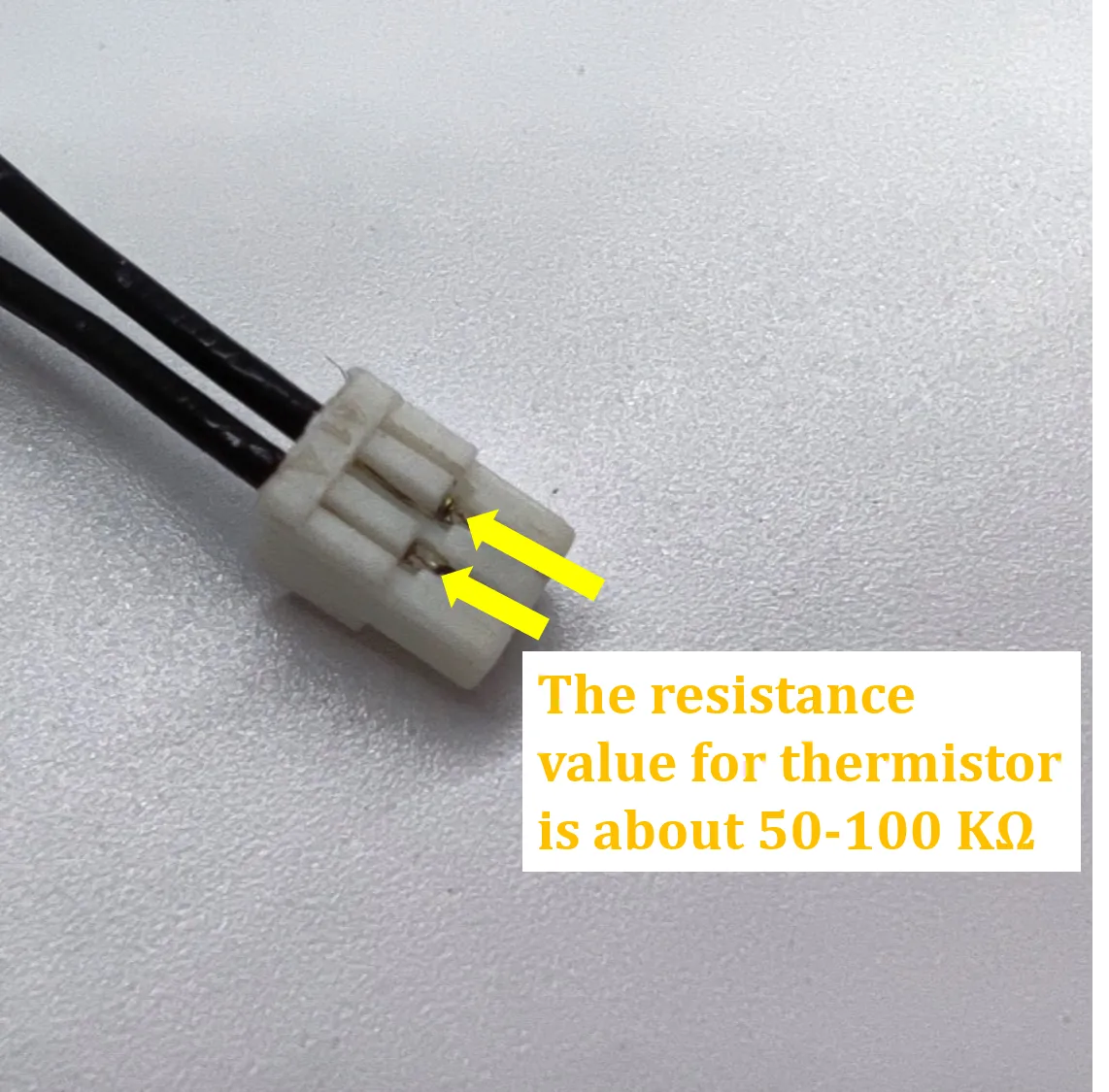

Modstanden i det keramiske varmelegeme ved stuetemperatur er typisk omkring 12Ω, mens modstanden i NTC'en er omkring 50-100 KΩ:

Tilslut 10-pin-stikket igen

Hvis du har et V8 TH board, tilslut 10-pin-stikket igen (nogle gange skal det tilsluttes flere gange); kontrollér også for tegn på afbrænding på 10-pin-stikket. Du skal fjerne silikonen med en pincet, før du tilslutter det igen. Prøv derefter igen.

Hvis du har et V9 TH board, skal du sætte begge ender af FPC'en fast igen.

V8 TH board

V9 TH board

Se følgende wiki for mere information:

• Udskiftning af printhovedets TH board-samling （V8）| Bambu Lab Wiki
• Udskift printhovedets boards (V9) | Bambu Lab Wiki

Fejlfinding for P1-serien

Tilslut NTC-kablet igen

Tilslut NTC-kablet igen, og kontrollér derefter, om fejlmeddelelsen forsvinder.

Afmontér hotend

Se denne wiki for at afmontere hotend og kontrollere, om NTC-sensoren eller ledningen er i stykker.

Mål med et multimeter

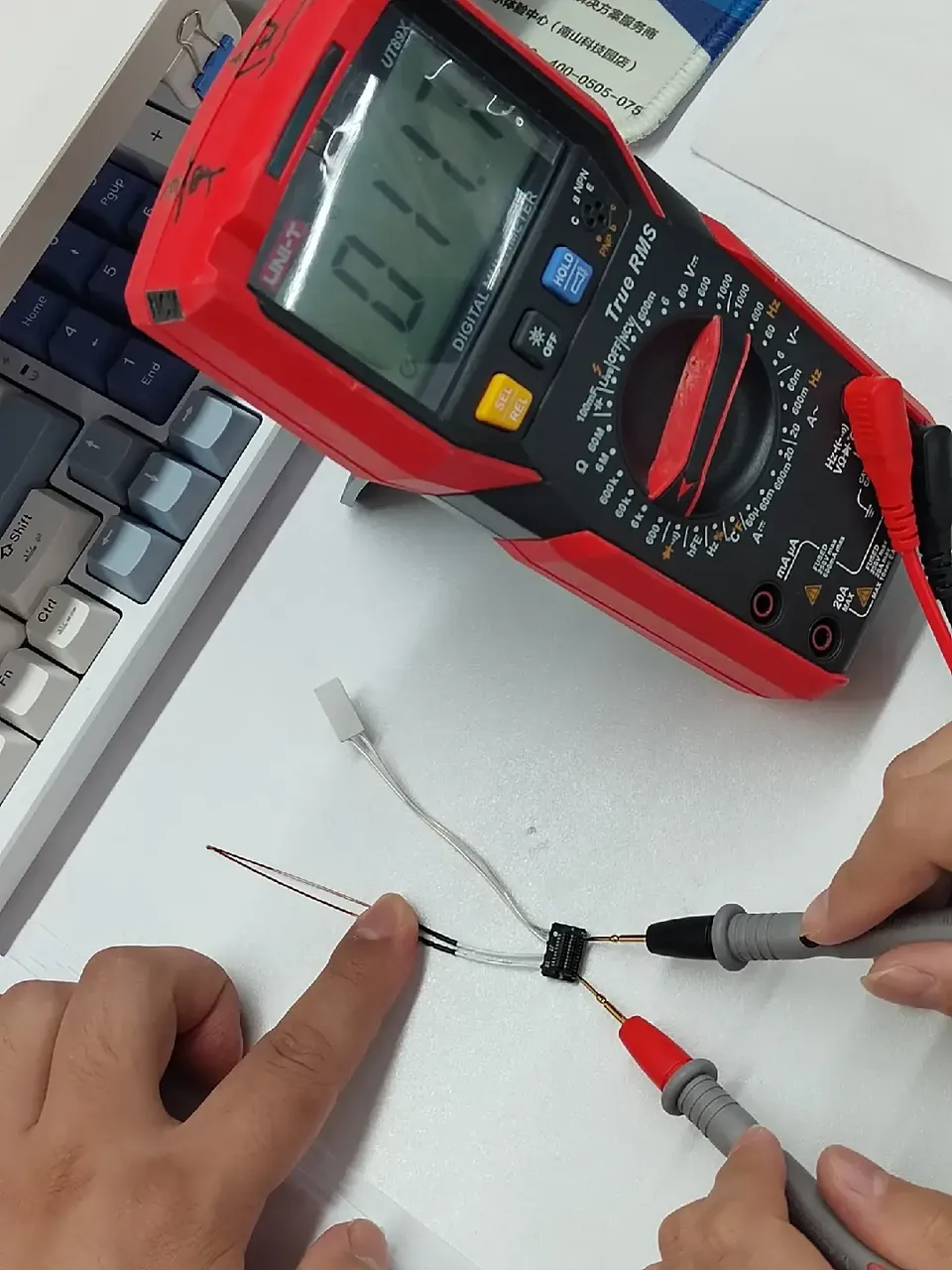

Hvis du har et multimeter til rådighed, kan du prøve at måle modstanden i hotend-komponenten og følge trinnene nedenfor for at afgøre, om der er en fejl i hotend.

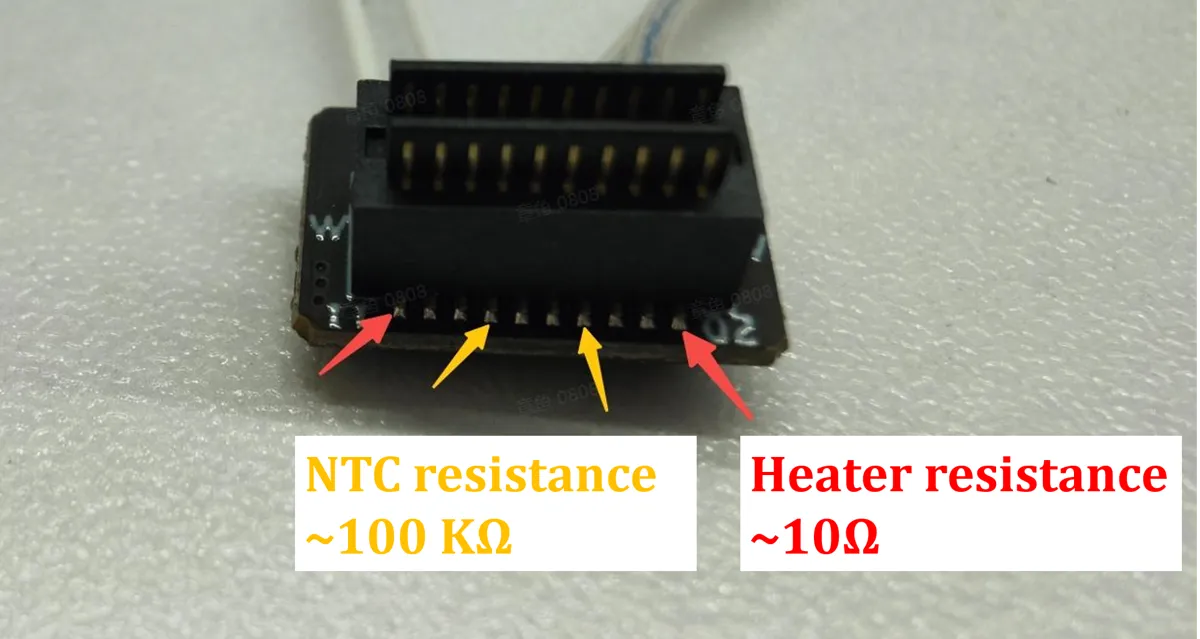

Modstanden i det keramiske varmelegeme ved stuetemperatur er typisk omkring 10Ω (de to ben, der er markeret med de røde pile på billedet nedenfor), mens modstanden i NTC'en er omkring 100 KΩ (de to ben, der er markeret med de orange pile):

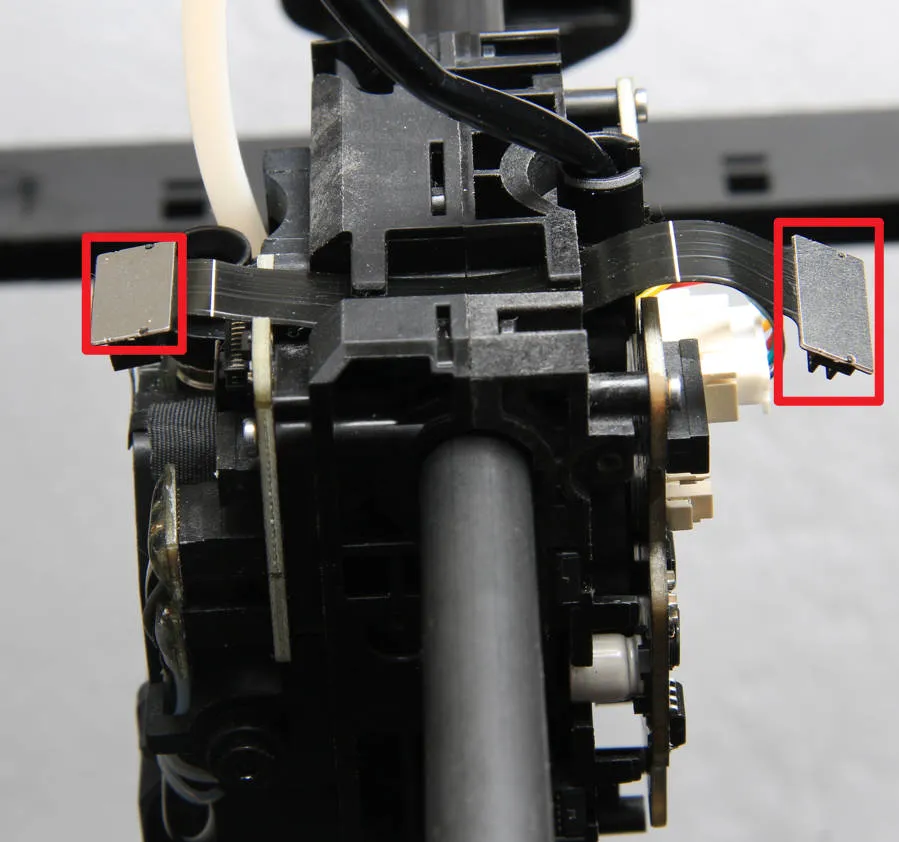

Sæt FPC'en fast igen

Hvis problemet fortsætter, skal du sætte begge ender af FPC'en fast igen (nogle gange skal du gøre det flere gange).

Se følgende wiki for mere information:
Printkort på printhovedet på P1P | Bambu Lab Wiki

Fejlfinding for A1-serien

Tilslut NTC-kablet igen

Tilslut NTC-kablet igen, og kontrollér derefter, om fejlmeddelelsen forsvinder.

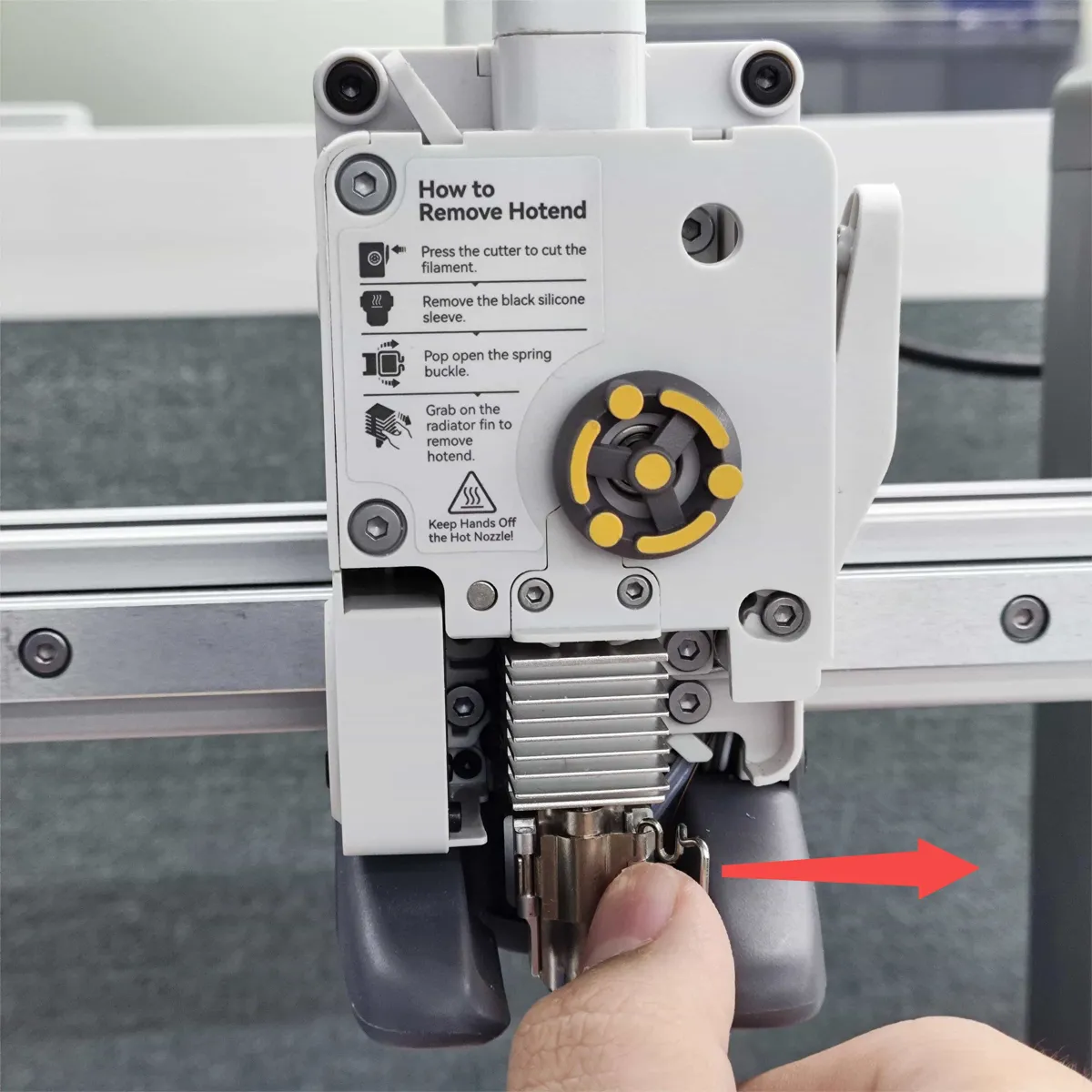

Afmontér hotend

Se denne wiki for at afmontere hotend og kontrollere, om NTC-sensoren eller ledningen er i stykker.

Mål med et multimeter

Hvis du har et multimeter til rådighed, kan du prøve at måle modstanden i hotend-komponenten og følge trinnene nedenfor for at afgøre, om der er en fejl i hotend.

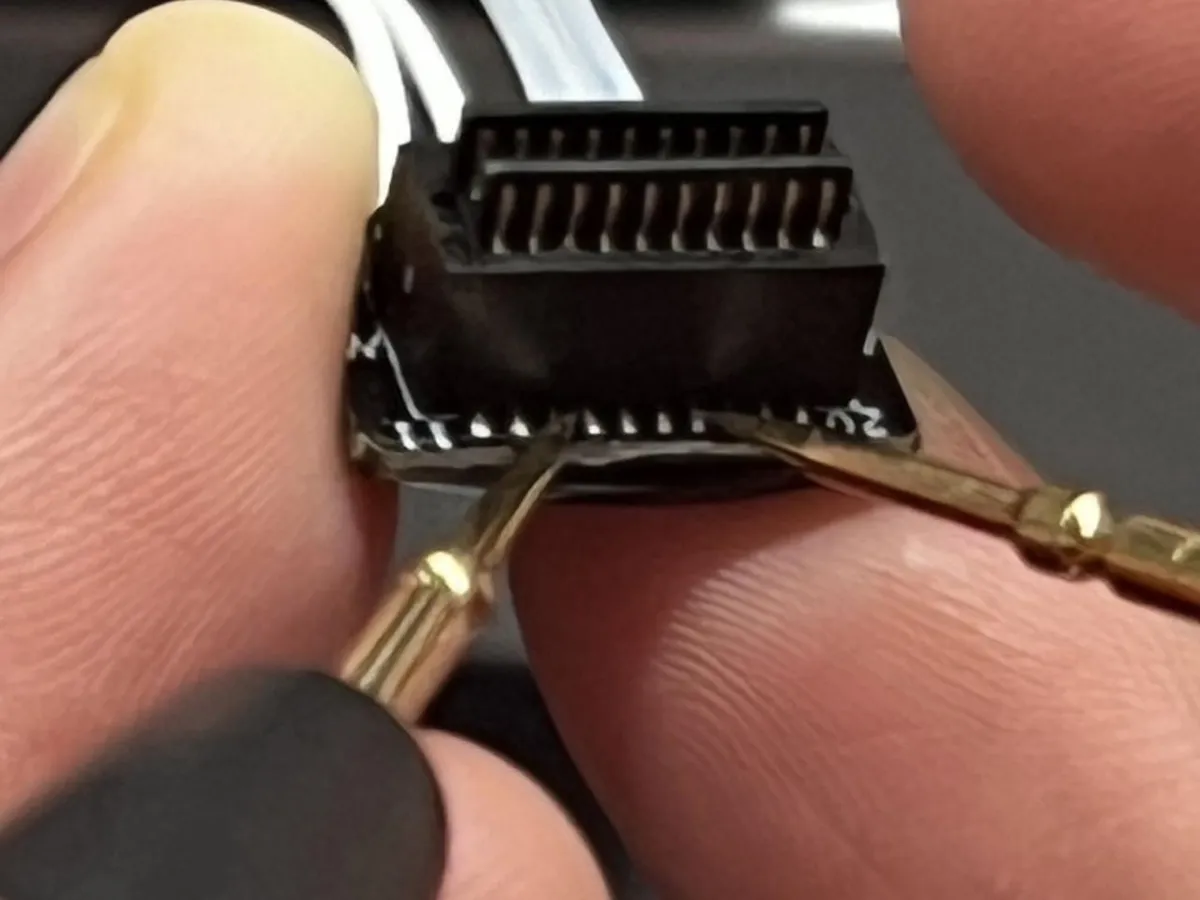

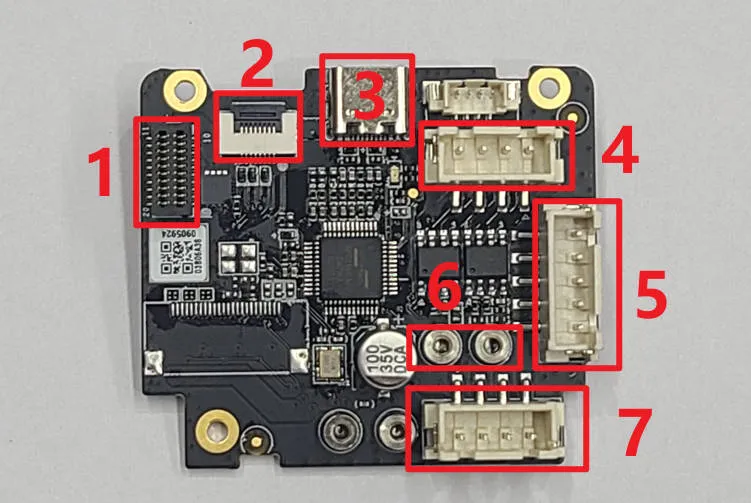

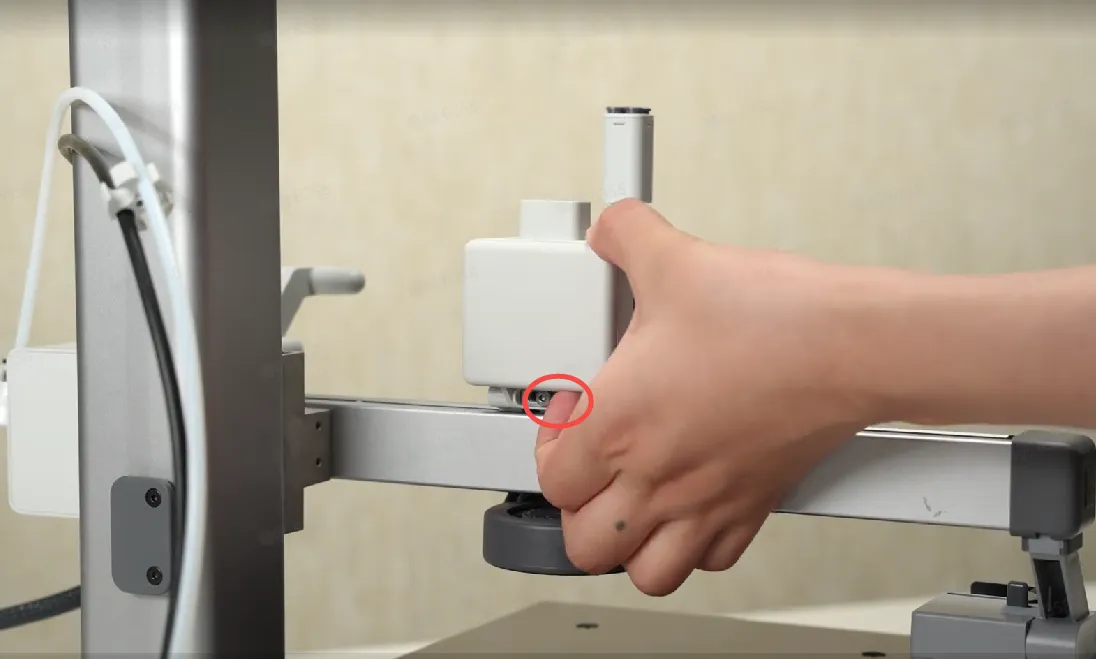

Typisk er fejlmeddelelsen for A1-serien 'Nozzle Temperature Malfunction' (fejl på dysetemperatur). For at måle modstanden i varmekomponenten skal du fjerne printhovedets bagdæksel. Stikket, der skal måles, er nummer 1-stikket på TH board.

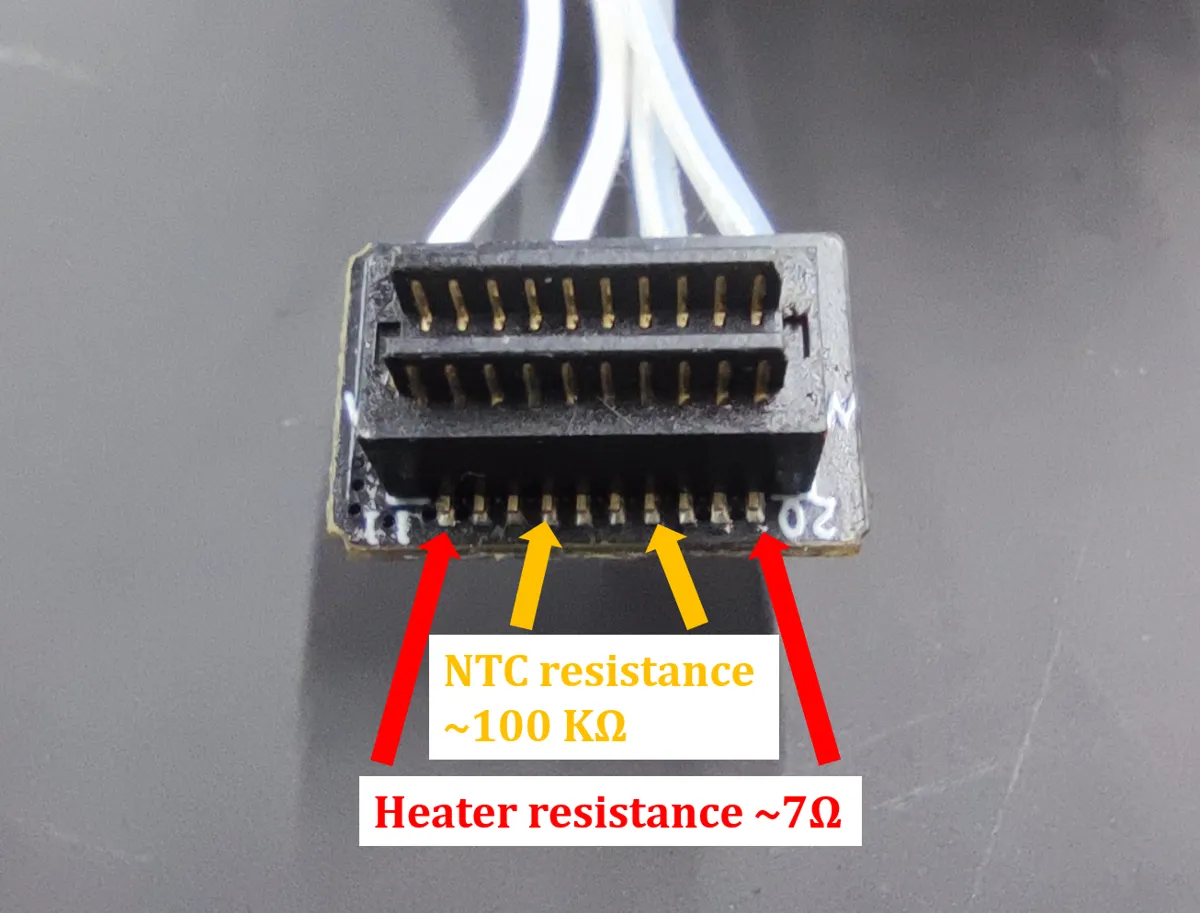

Modstanden i det keramiske varmelegeme ved stuetemperatur er typisk omkring 7Ω (de to ben, der er markeret med de røde pile på billedet nedenfor), mens modstanden i NTC'en er omkring 100 KΩ (de to ben, der er markeret med de orange pile; NTC'ens modstand varierer meget med temperaturudsving):

Kontakt eftersalgssupport

Hvis meddelelsen stadig vises, skal du kontakte eftersalgsteamet.

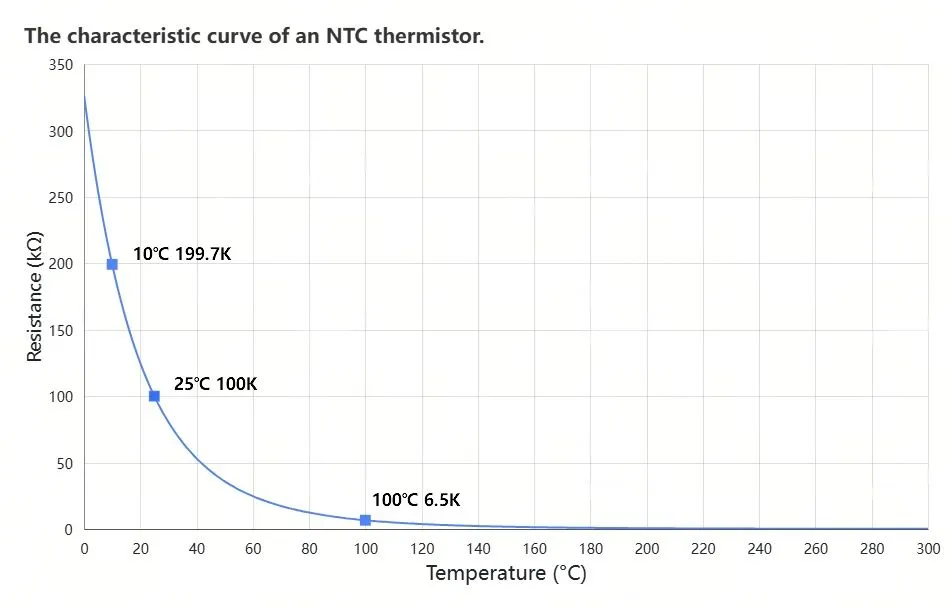

Karakteristikkurve for en NTC-termistor

Denne termistor er en NTC-termistor (Negative Temperature Coefficient) med en modstandsværdi på 100K ved stuetemperatur (25°C). Om vinteren stiger modstandsværdien, når den omgivende temperatur falder, mens modstandsværdien om sommeren falder, når temperaturen stiger.
Ved praktiske målinger kan der forekomme mindre afvigelser fra den teoretiske kurve på grund af faktorer som måleinstrumentets nøjagtighedsbegrænsninger, øjeblikkelige udsving i den omgivende temperatur, termistorens termiske responstid og målekredsløbets parasitære parametre. Disse afvigelser betragtes som normale og påvirker ikke termistorens normale funktion eller dens temperaturmålingsfunktion.

Fejlmeddelelse

HMS_0300-0200-0001-0007: The nozzle temperature is abnormal, the sensor may be open circuit.

"The nozzle temperature is abnormal, the sensor may be open circuit." (Dysens temperatur er unormal, sensoren har muligvis afbrudt kredsløb.)

0300-0200-0001-0007
