Udskiftning af X-motor til A1

X-motor

X-motoren er en stepmotor, der er monteret på printerens X-akse og driver printhovedet langs X-aksen.

Hvornår skal den bruges?

• X-motoren er brændt af
• Efter en gennemgang af loggene har den officielle tekniske support bekræftet, at X-motoren er defekt.

Sikkerhedsadvarsel

Vigtigt!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, inklusive arbejde på printerens elektronik og ledninger til printhovedet. Hvis du arbejder med printeren tændt, kan det give en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer, at arbejdet udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer om at følge denne guide, så opret en ny sag på vores supportside, så hjælper vi dig hurtigst muligt.

Værktøj og materialer

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle

Fjern X-motoren

Trin 1: Frakobl kablerne

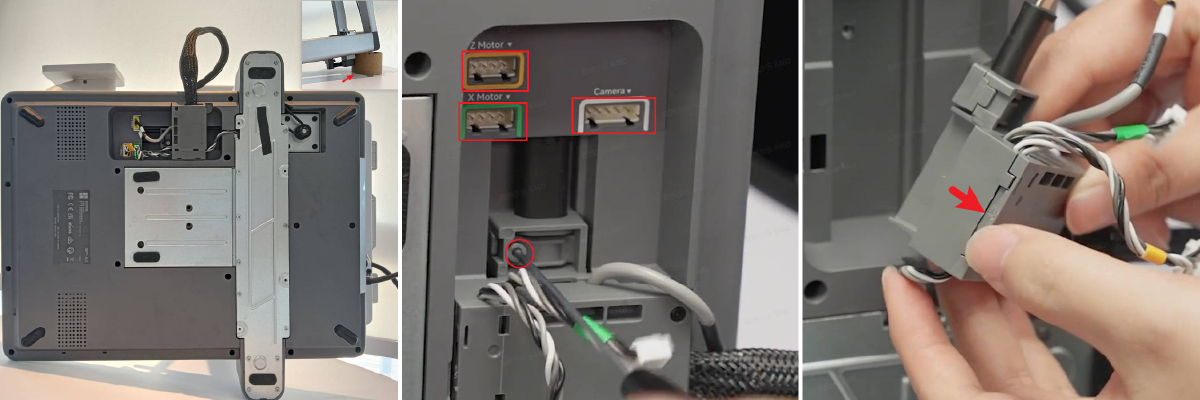

Læg printeren ned på venstre side for at blotlægge kabelboksen i bunden, og frakobl kamerakablet, X-motorkablet og Z-motorkablet i rækkefølge.
Løsn en sølvfarvet skrue og skub kabelboksen for at frakoble USB-kablet, åbn derefter kabelboksen og fjern Z-motorkablet og X-motorkablet.

Trin 2: Fjern X-akse-enheden

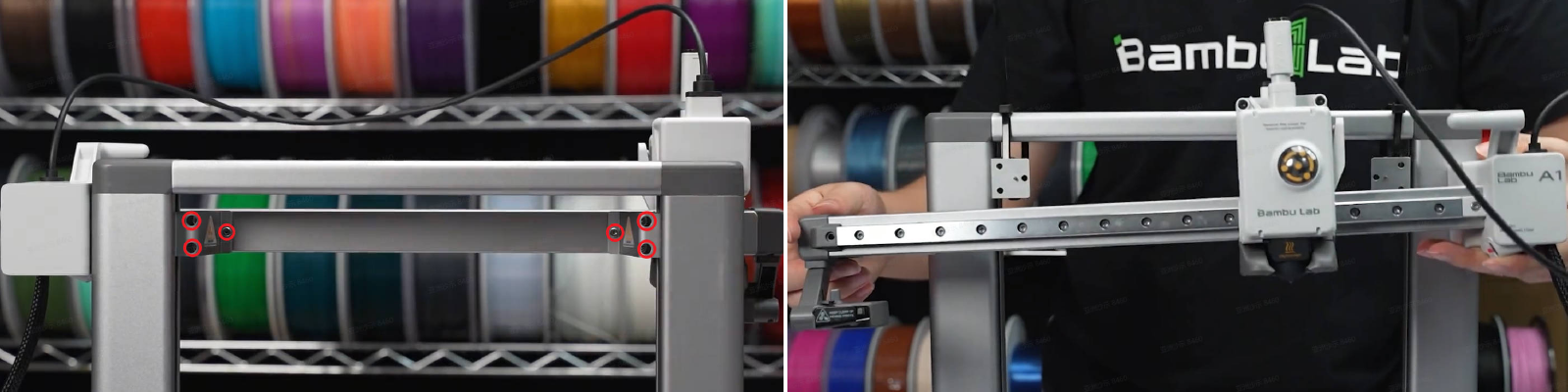

Fjern de 6 skruer på bagsiden af X-aksen, og tag X-akse-enheden af printerrammen.

Trin 3: Fjern motorboksen

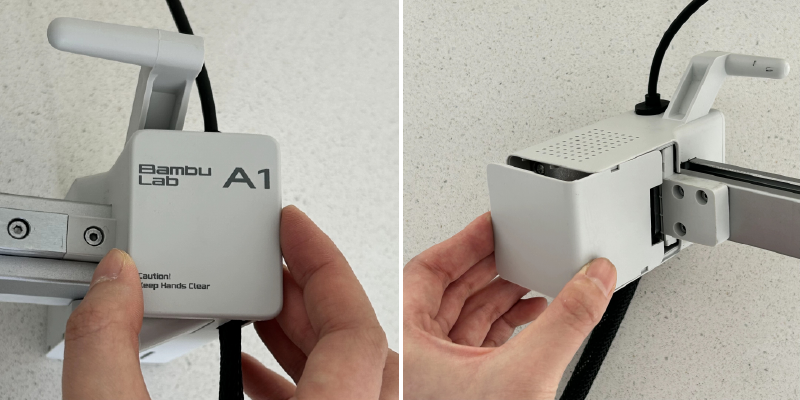

Fjern de forreste og bageste dæksler på X-motorboksen;

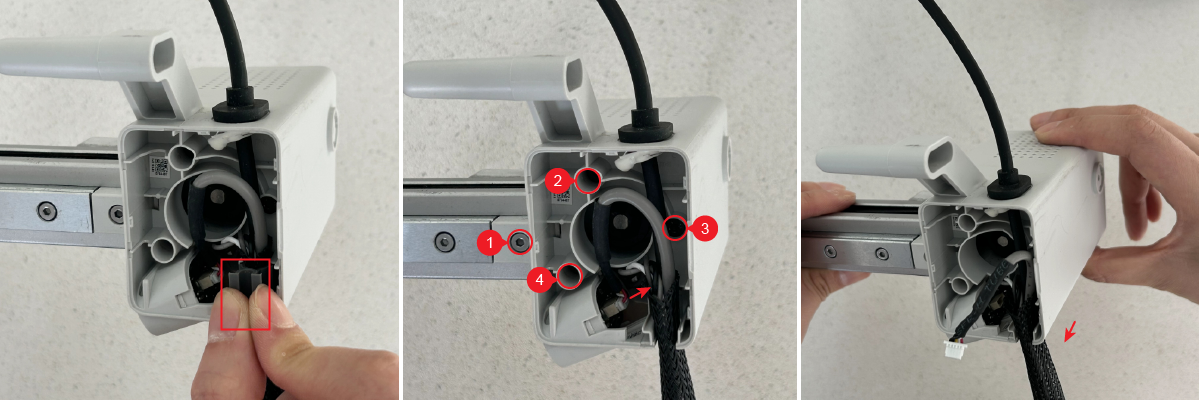

Vip kabelclipsen ud, og frakobl kamerakablet. Fjern 4 skruer, og skub derefter motorboksen fremad for at tage den af;

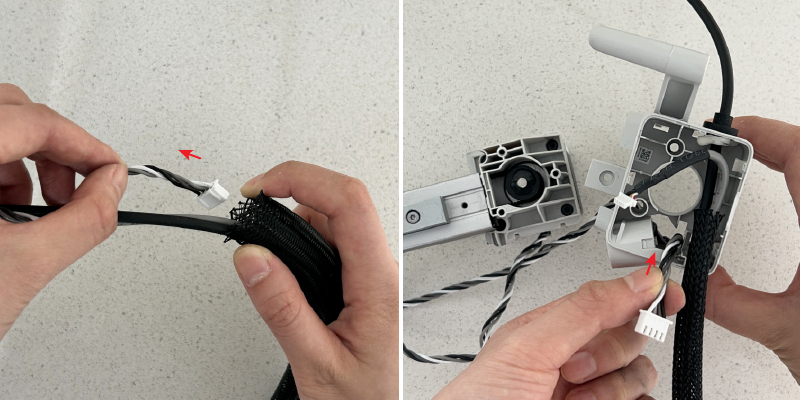

Træk X-motorkablet ud af nylonslangen og motorboksen.

Trin 4: Fjern den højre rembremseklods

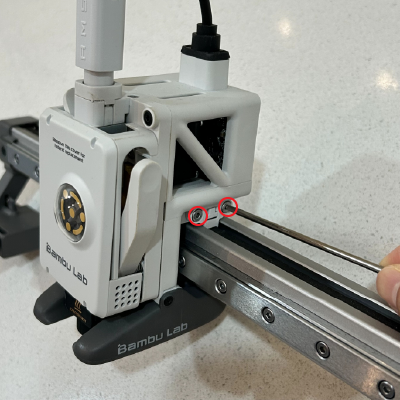

Fjern de 2 skruer for at frigøre den højre rembremseklods.

Trin 5: Fjern motorholderen

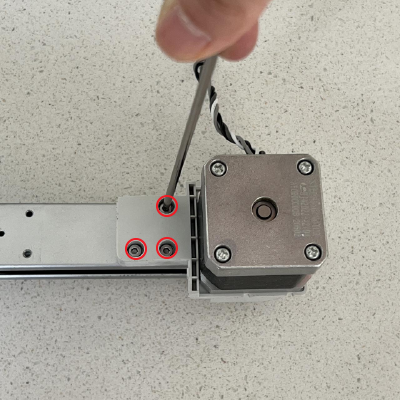

Fjern de 3 skruer og tag motorholderen af.

Trin 6: Fjern X-motoren

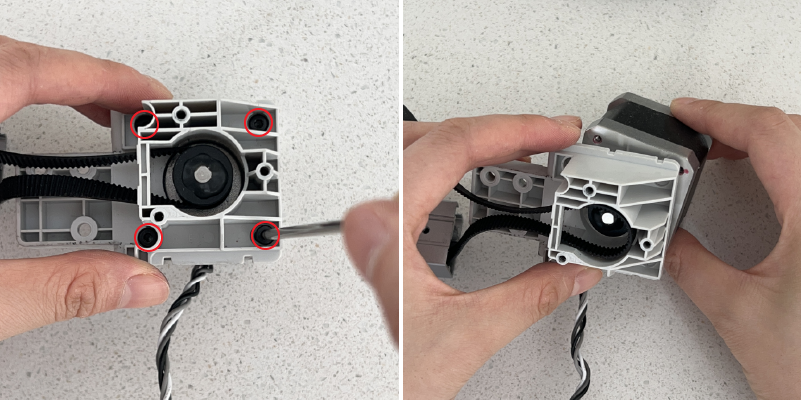

Fjern de 4 skruer og tag X-motoren af.

Monteringsguide

Trin 1: Monter X-motoren

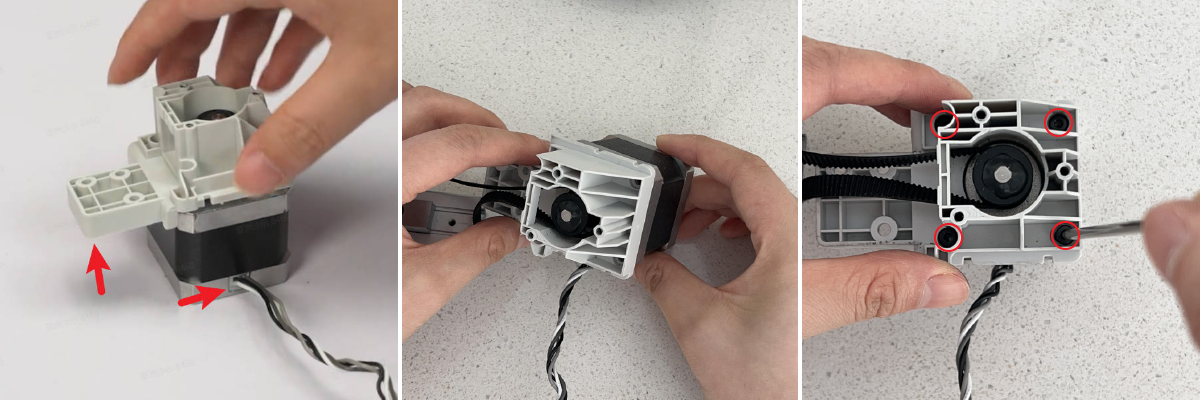

Kontroller retningen på X-motorens kabel. Før X-motorens remskive gennem X-aksens rem, monter derefter motoren på motorholderen, og fastgør den med 4 skruer.

Trin 2: Monter X-motorholderen

Monter motorholderen på X-aksen, og fastgør den med 3 skruer.

Trin 3: Monter den højre rembremseklods

Monter den højre rembremseklods på printhovedet, og fastgør den med 2 skruer.

Trin 4: Monter motorboksen

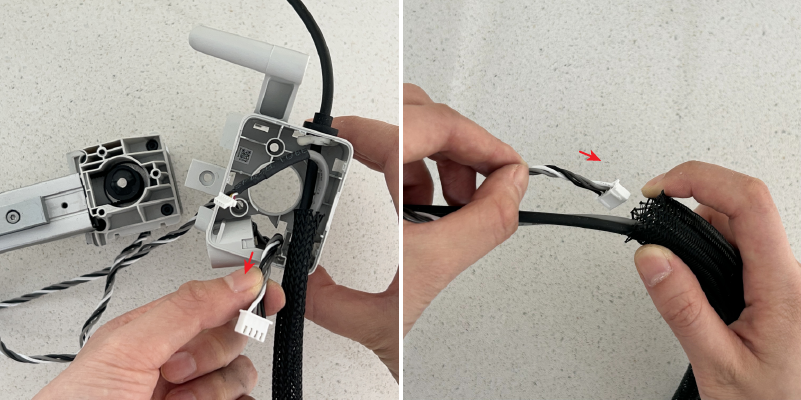

Før X-motorkablet gennem motordækslet og nylonslangen;

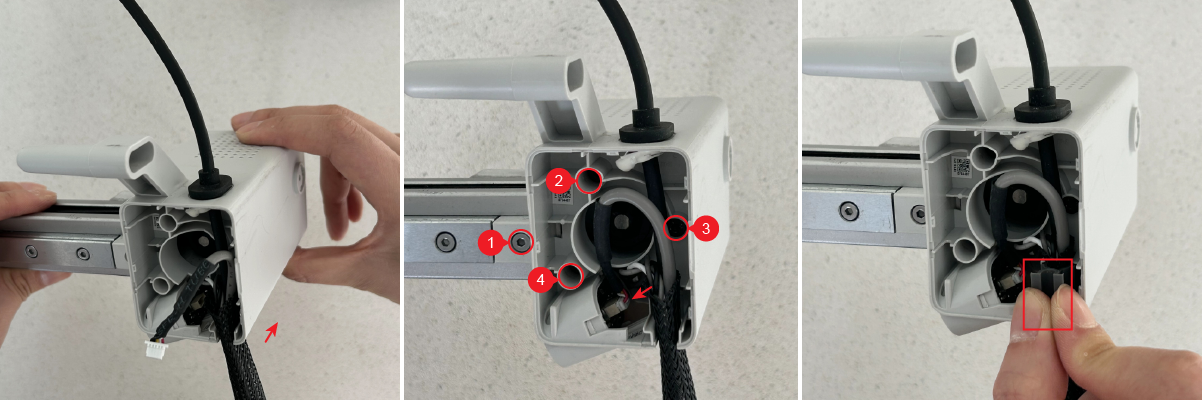

Monter motorboksen på holderen og fastgør den med 4 skruer. Tilslut kamerakablet og monter kabelclipsen;

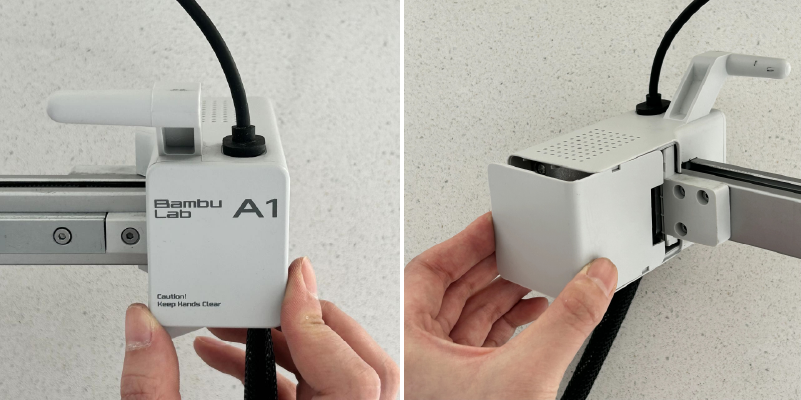

Monter de forreste og bageste dæksler på X-motorboksen.

Trin 5: Monter X-akse-enheden

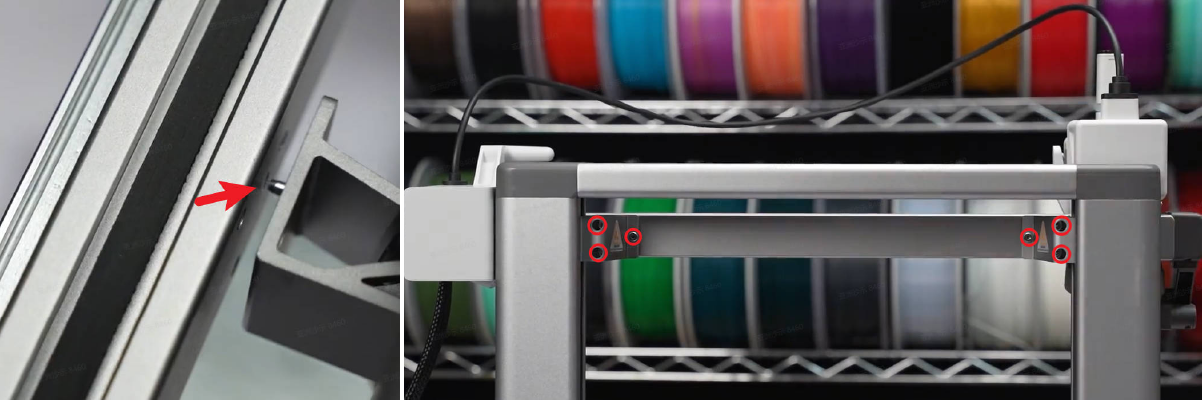

Ret X-aksen ind efter positioneringsstifterne på de to Z-akse-slæder, og monter den derefter på Z-akse-slæderne. Til sidst fastgøres X-akse-enheden ved at spænde 3 skruer i hver side.

Trin 6: Tilslut kablerne

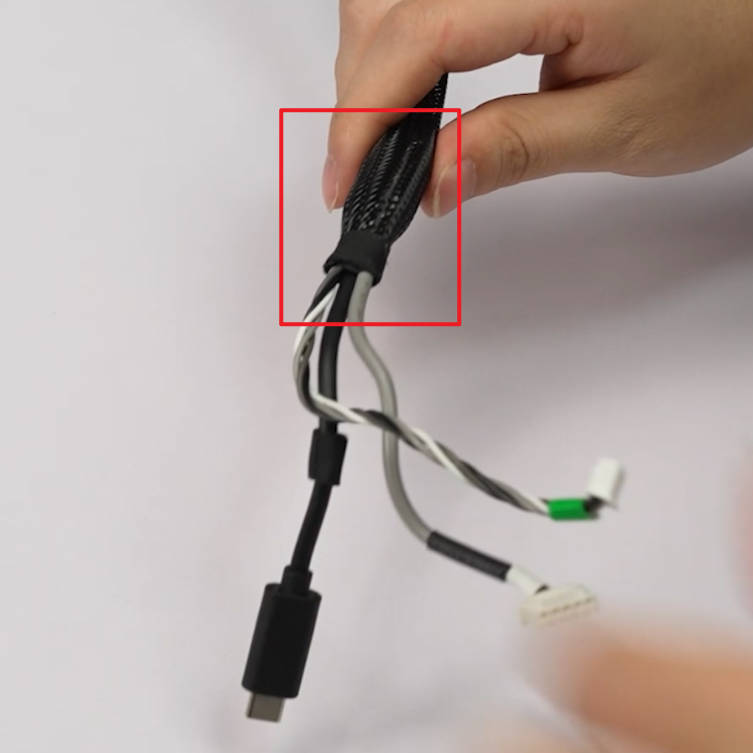

Fastgør nylonslangen med tape, og organiser kablerne;

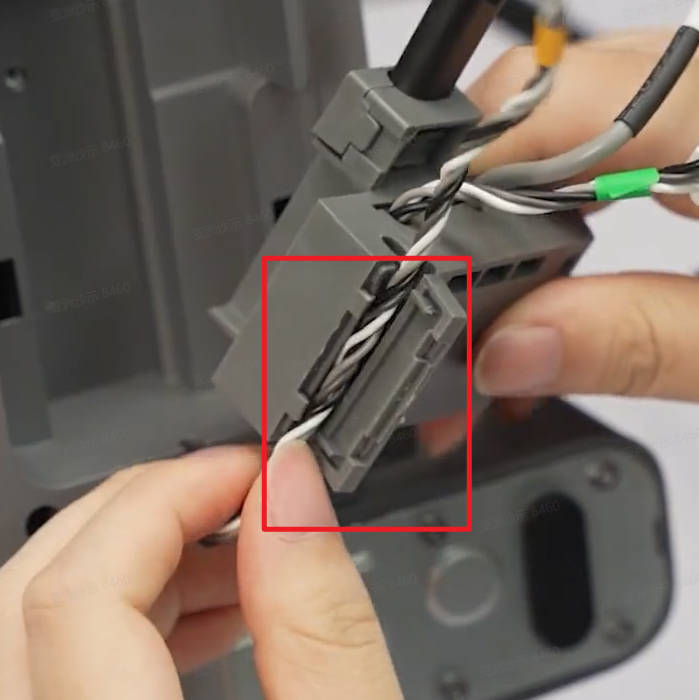

Læg printeren bagover, og tilslut X-motorkablet og Z-motorkablet til kabelboksen;

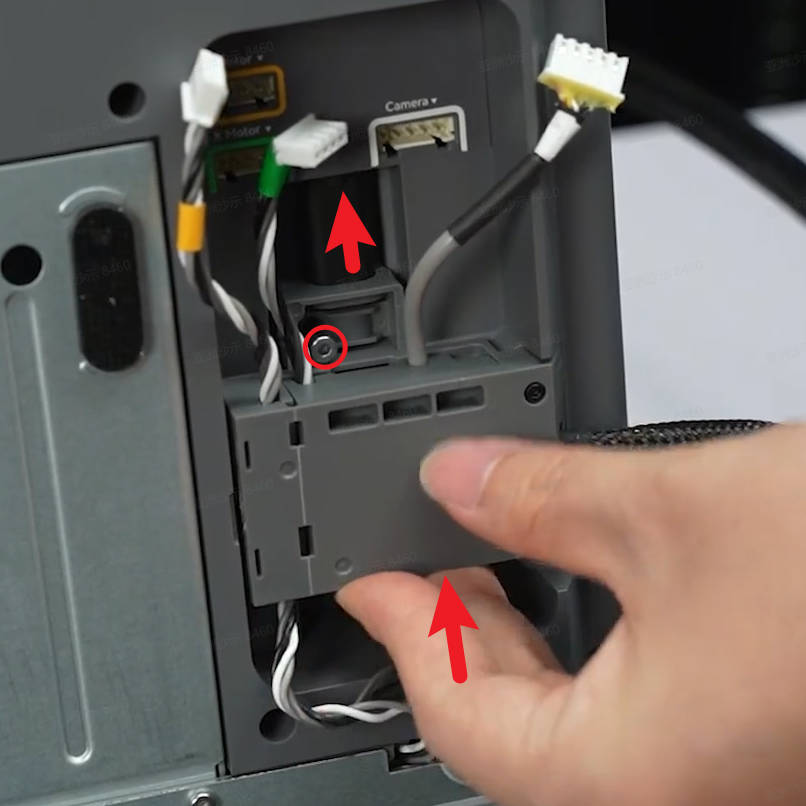

Monter kabelboksen på bundpladen, skub den langs rillen, tilslut USB-kablet, og spænd 1 sølvfarvet skrue;

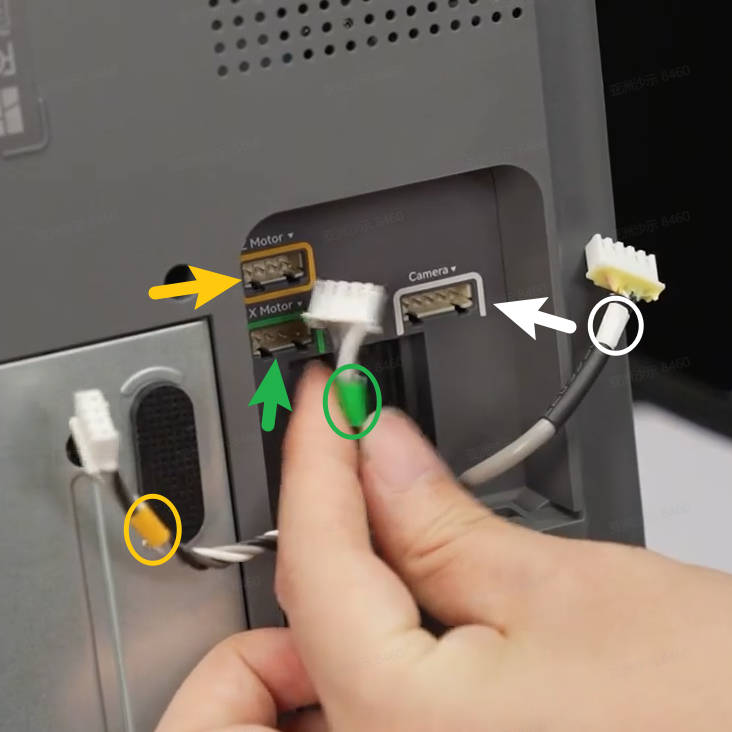

Følg tekstanvisningerne og farvemærkerne, når du tilslutter X-motorkablet, Z-motorkablet og kamerakablet. Organiser kablerne ordentligt, og sørg for, at de ikke bliver klemt eller filtret sammen. Stil printeren oprejst.

Funktionskontrol og kalibrering

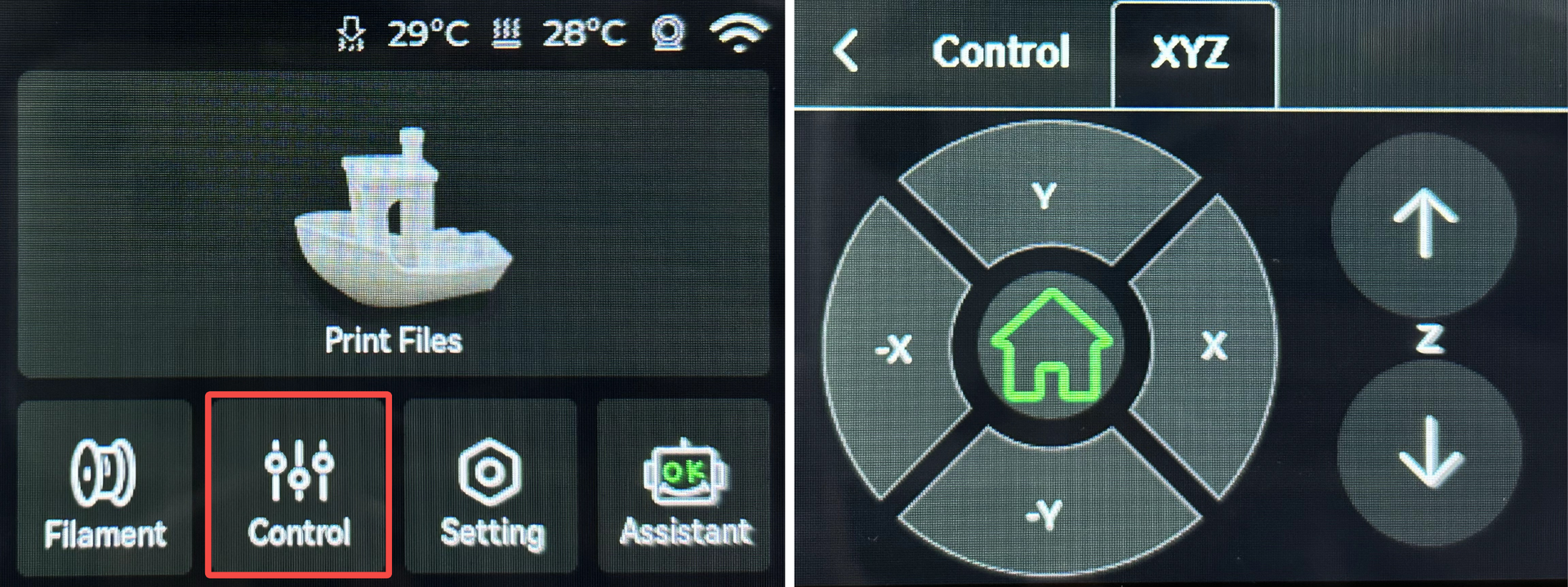

Når du har gennemført alle monteringstrinene ovenfor, tænder du printeren, går ind i betjeningsmenuen og trykker på knappen "-X" eller "X" på skærmen for at bevæge X-aksen og bekræfte, at X-motoren fungerer korrekt.

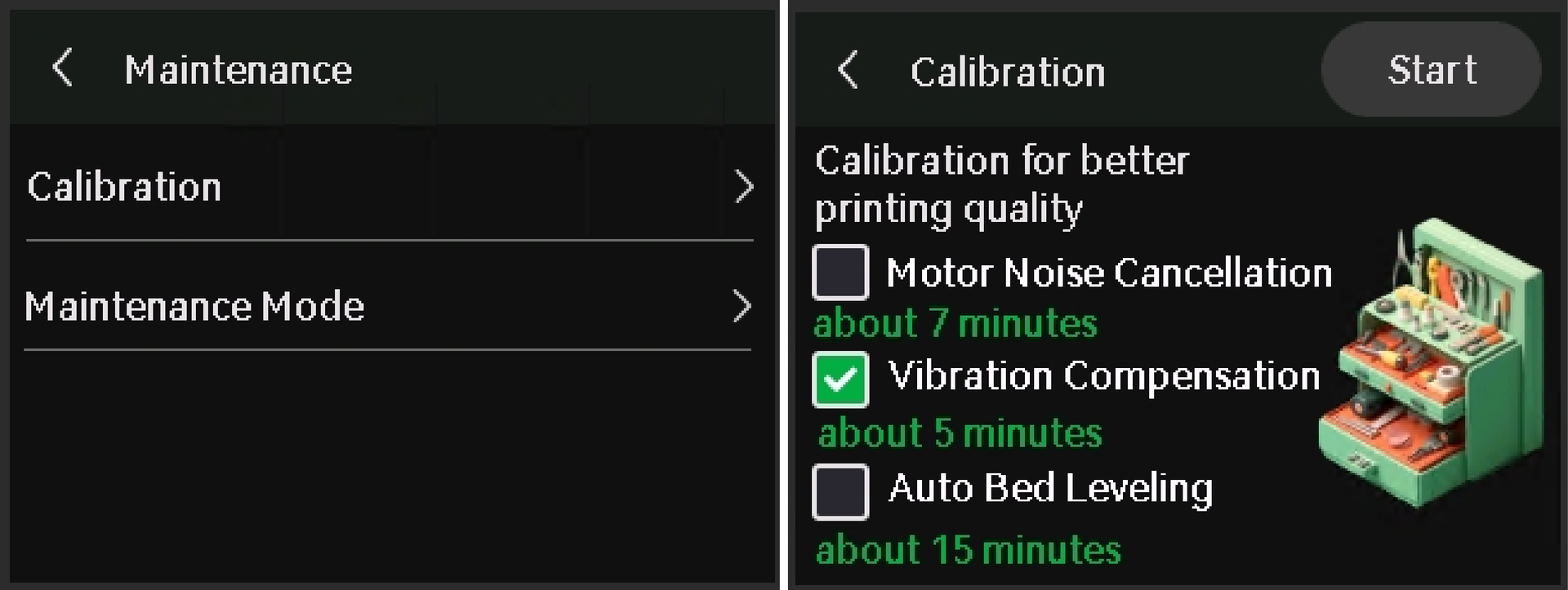

I kalibreringsmenuen vælger du kun Vibrationskompensation og trykker derefter på Start.
Kalibreringen bekræfter, at printeren kører som forventet.
