Udskiftning af Y-motor på Bambu Lab A1

Y-motor

Y-motoren er en stepmotor monteret på printerens Y-akse, der driver varmebedet i Y-aksens retning.

Hvornår skal den bruges?

• Y-motoren er brændt af
• Efter analyse af loggene har den officielle tekniske support bekræftet, at Y-motoren er defekt.

Sikkerhedsadvarsel

Vigtigt!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og printhovedets ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og føre til elektronikskader og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at skille dele ad, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og skabe yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse.

Hvis du har spørgsmål eller bekymringer om at følge denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Værktøj og materialer

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle

Afmonter Y-motoren

Trin 1: Fjern bundpladen

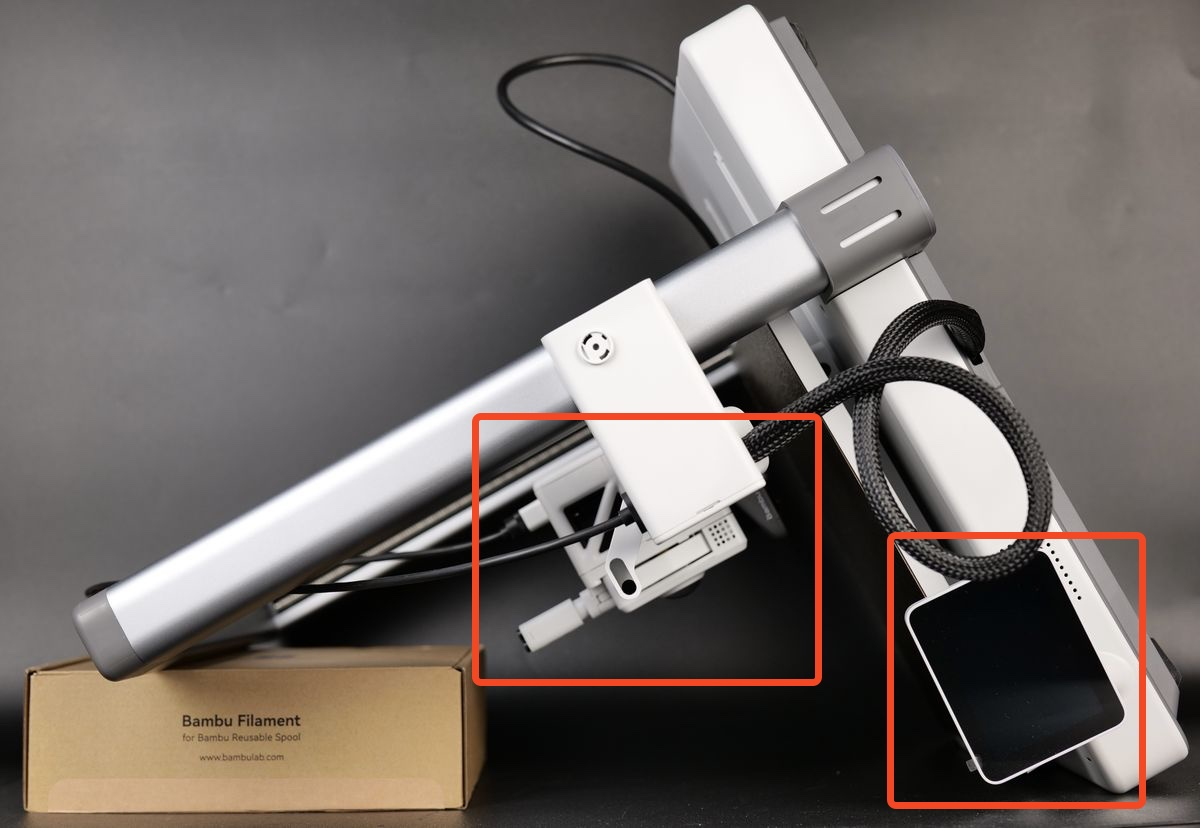

Vip skærmen til den ene side og sænk X-aksen til bunden, og læg derefter forsigtigt printeren med forsiden nedad som vist herunder. Det anbefales at bruge en æske filament til at støtte toppen, så du undgår at lægge tryk på ekstruder og skærm.

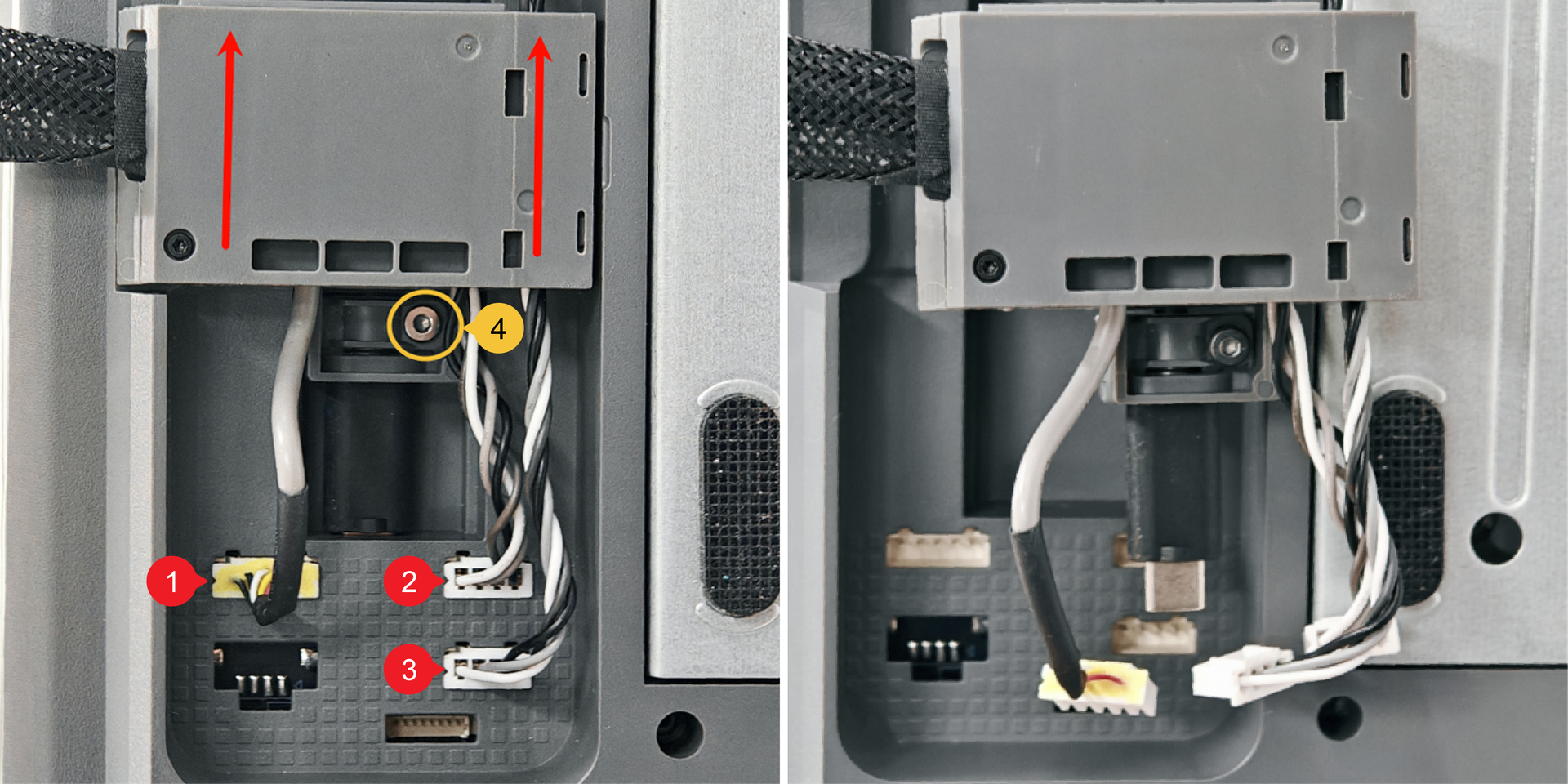

Løsn skruen markeret med gult uden at fjerne den helt.
Frakobl kabel 1, 2 og 3, som svarer til henholdsvis kamera, Z-aksemotor og X-aksemotor. Skub derefter kabelbeslaget opad for at frakoble USB-C-kablet.

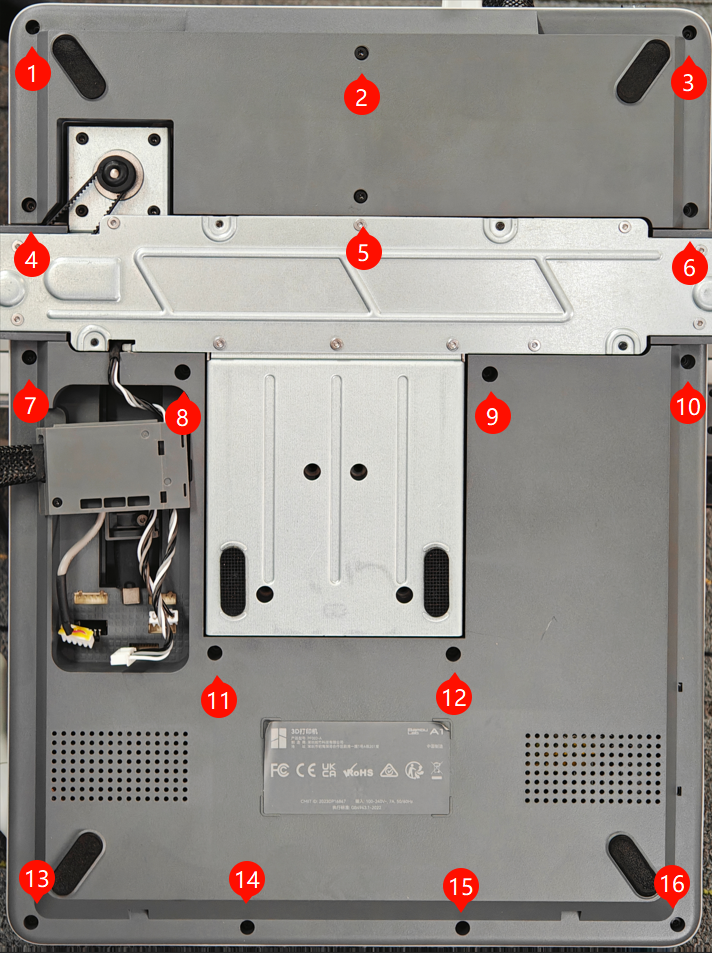

Fjern de 16 skruer i bunden, og tag derefter bundpladen af.

Trin 2: Frakobl kablerne

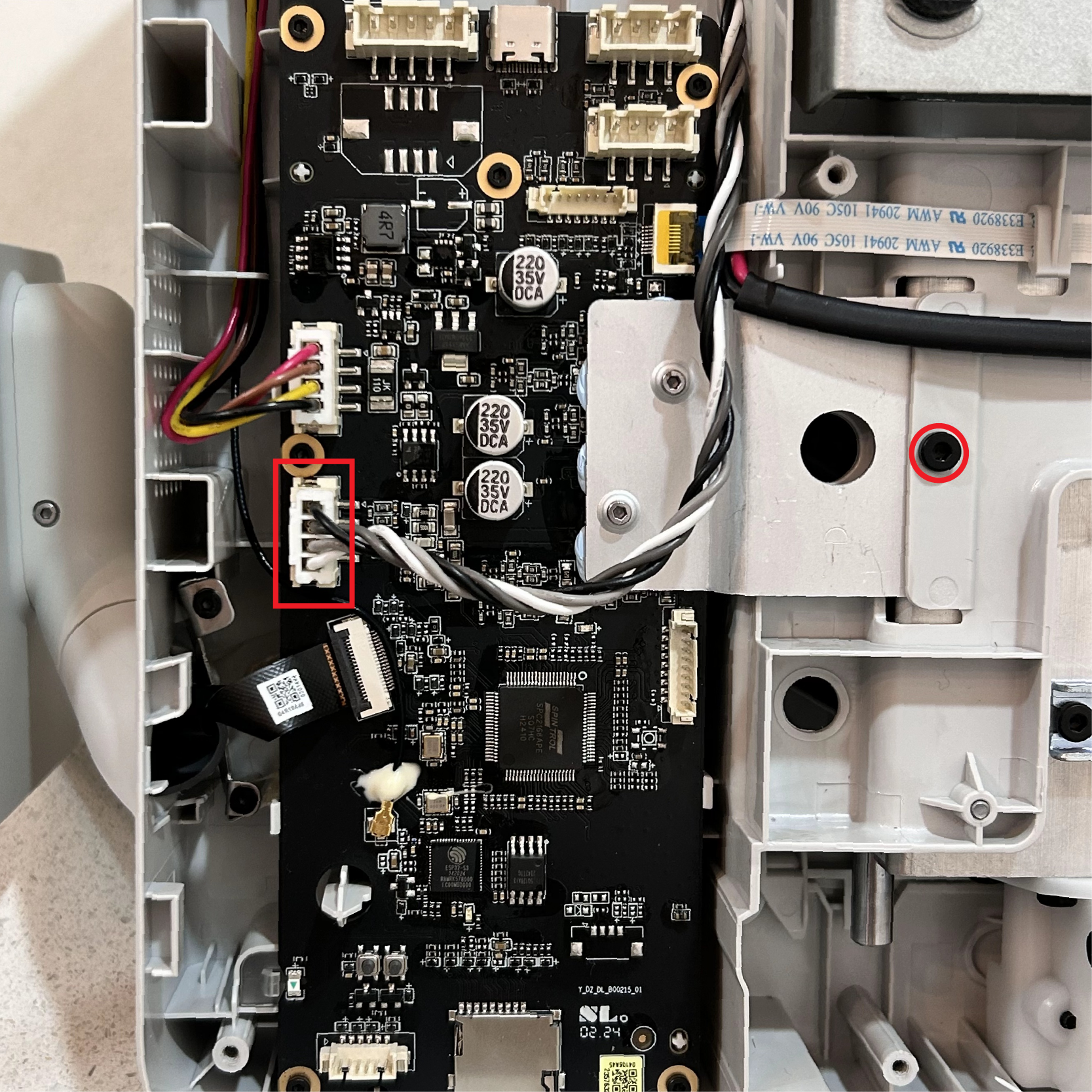

Fjern fastgørelsesskruen til kølelegemet og Y-motorens stik.

Frigør Y-motorens kabel fra kabelkanalen og clipsene.

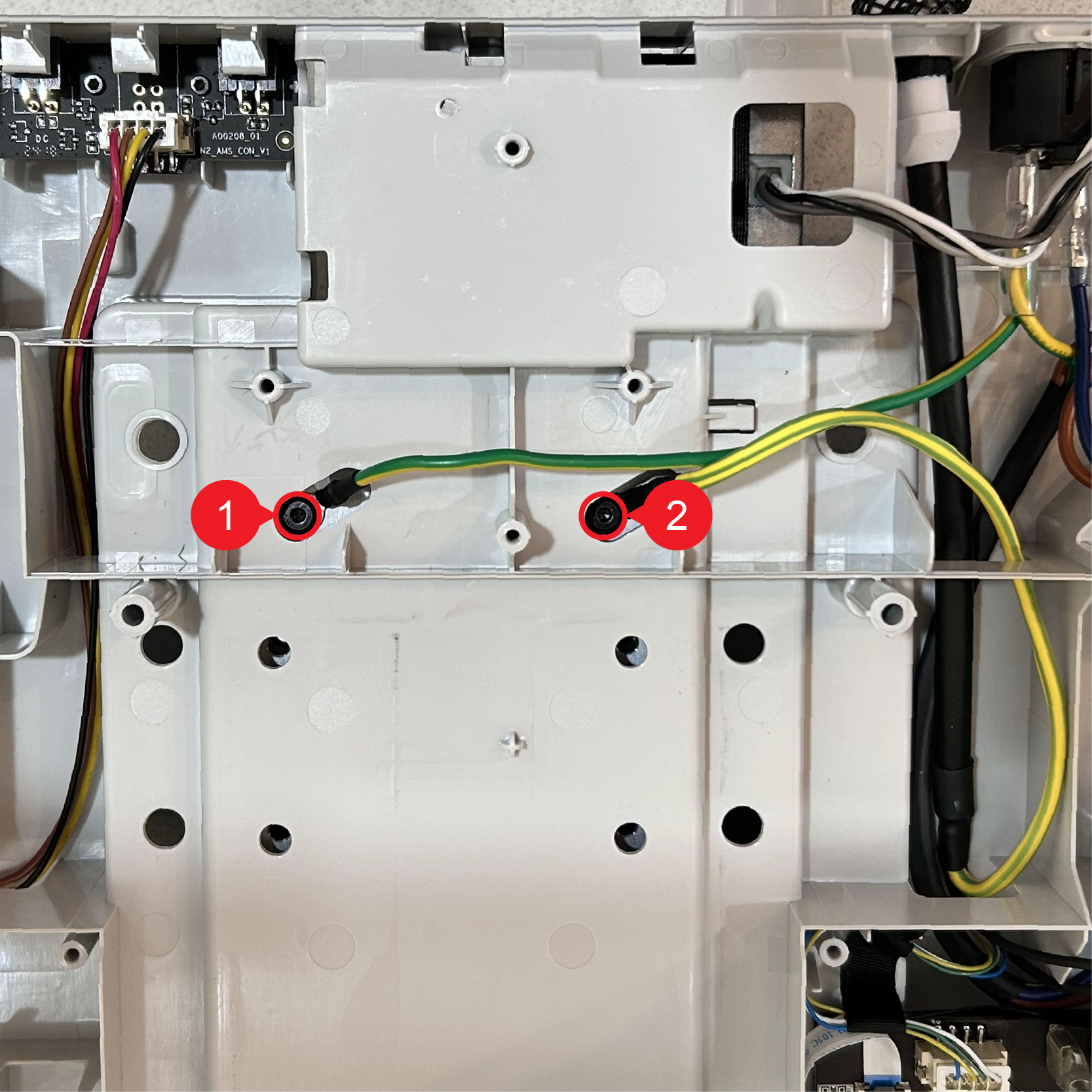

Fjern de to fastgørelsesskruer på jordkablet.

Trin 3: Fjern varmebedet

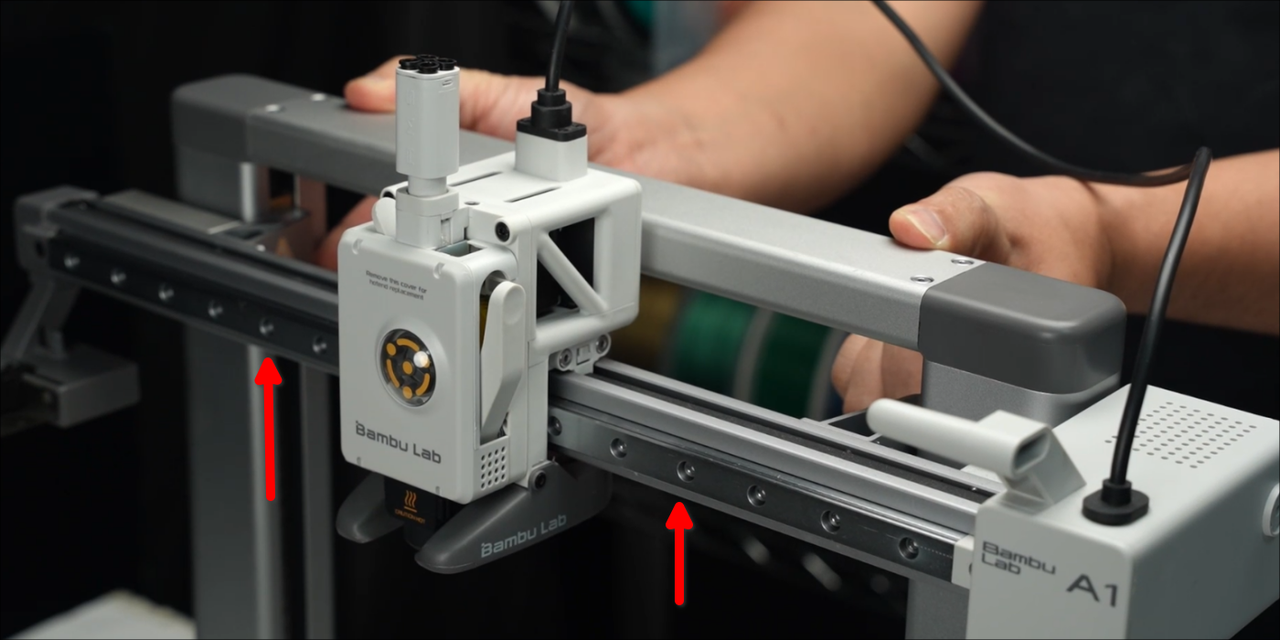

Stil printeren på en plan overflade og hæv langsomt X-aksen helt til toppen.

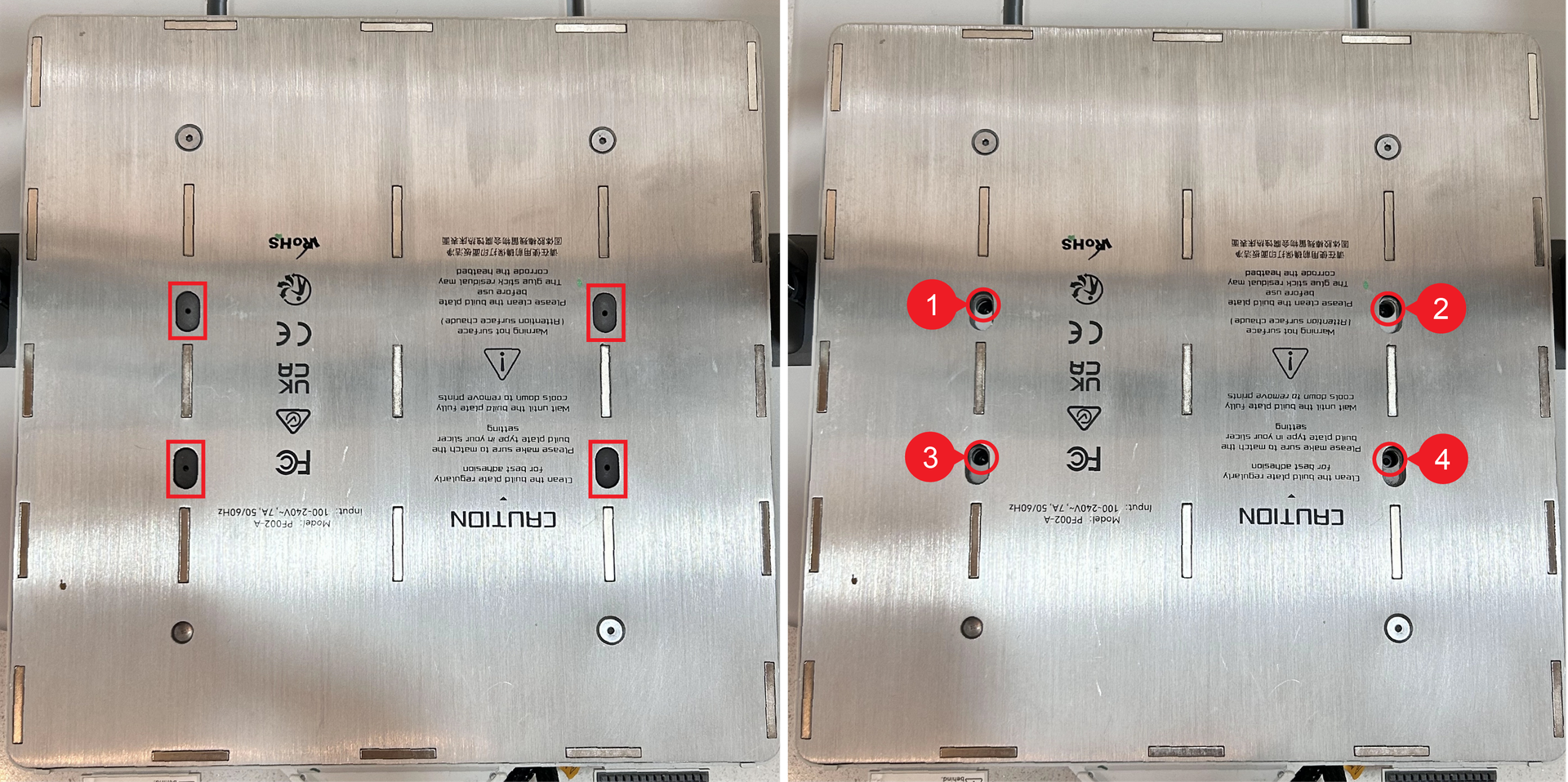

Fjern de 4 bløde silikonebøsninger, og fjern derefter de 4 skruer, der fastgør varmebedet.

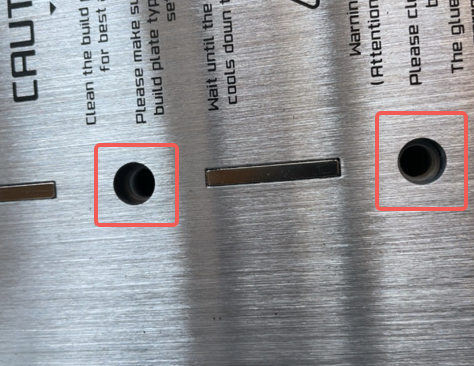

Bemærk: Den nyeste version af varmebedet har ikke længere silikonebøsninger.

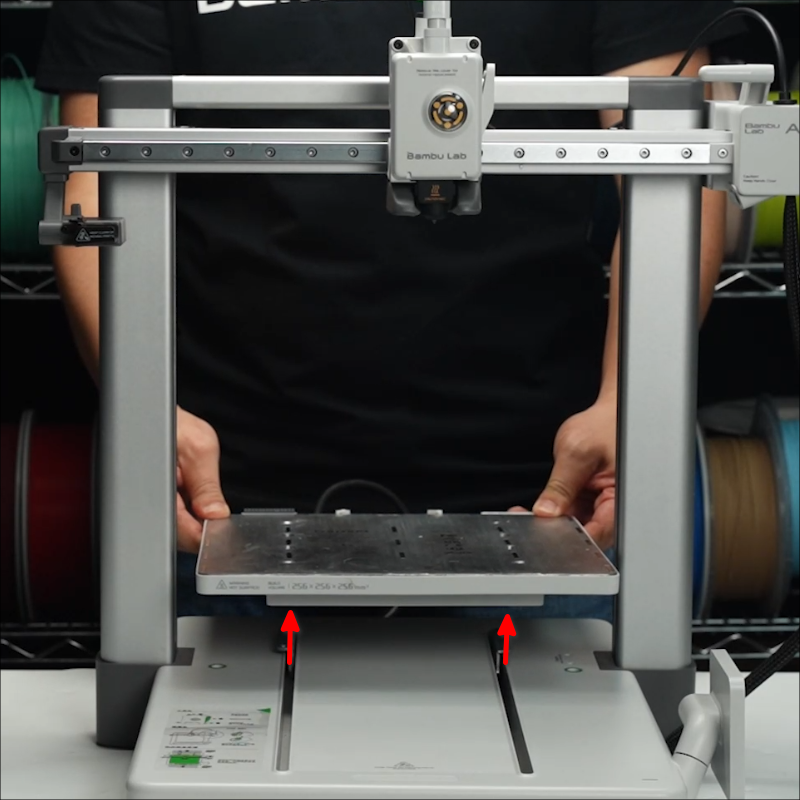

Fjern varmebedet fra basen og læg det på bordet.

Trin 4: Fjern Y-aksens dæksel

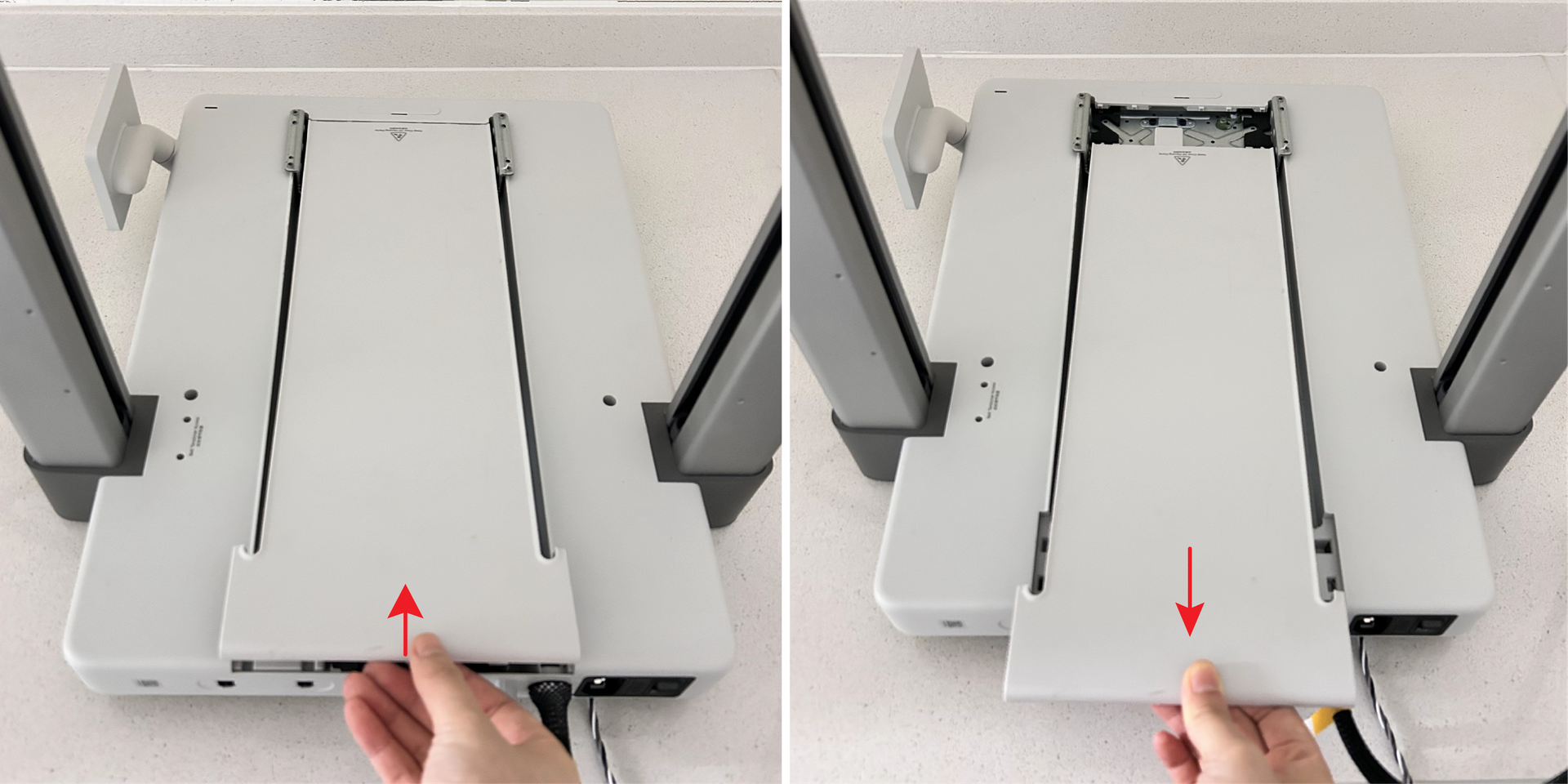

Løft den bagerste ende af Y-aksens dæksel opad, og skub det derefter vandret for at fjerne det.

Trin 5: Fjern Y-aksens lineærskinneenhed

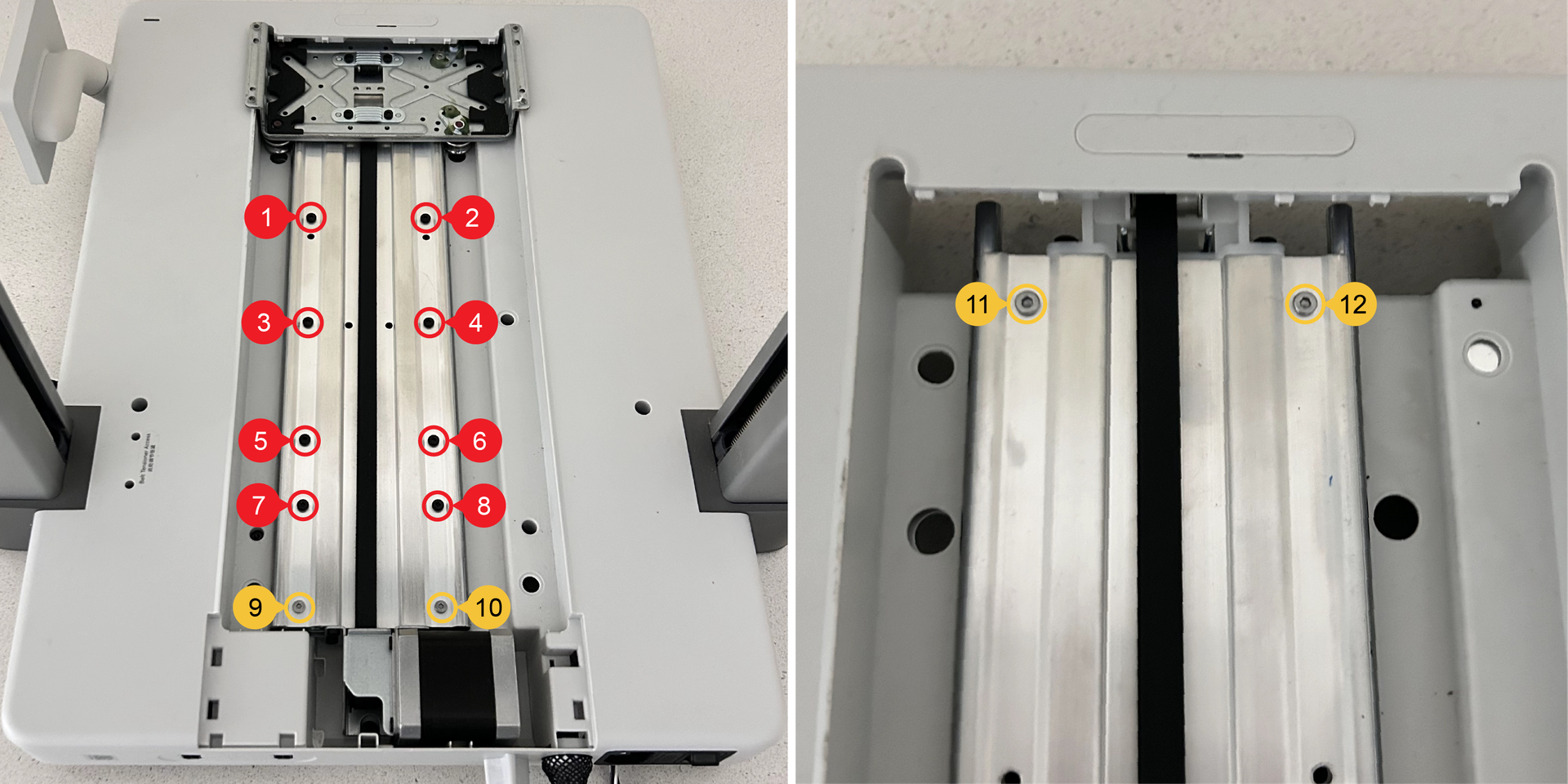

Flyt Y-aksens slædeblok til den forreste ende, fjern de 8 rødmarkerede skruer og 2 gulmarkerede skruer.
Når skruerne er fjernet, flyttes remskiven til den bagerste ende, hvorefter de 2 gulmarkerede skruer i den forreste ende fjernes.

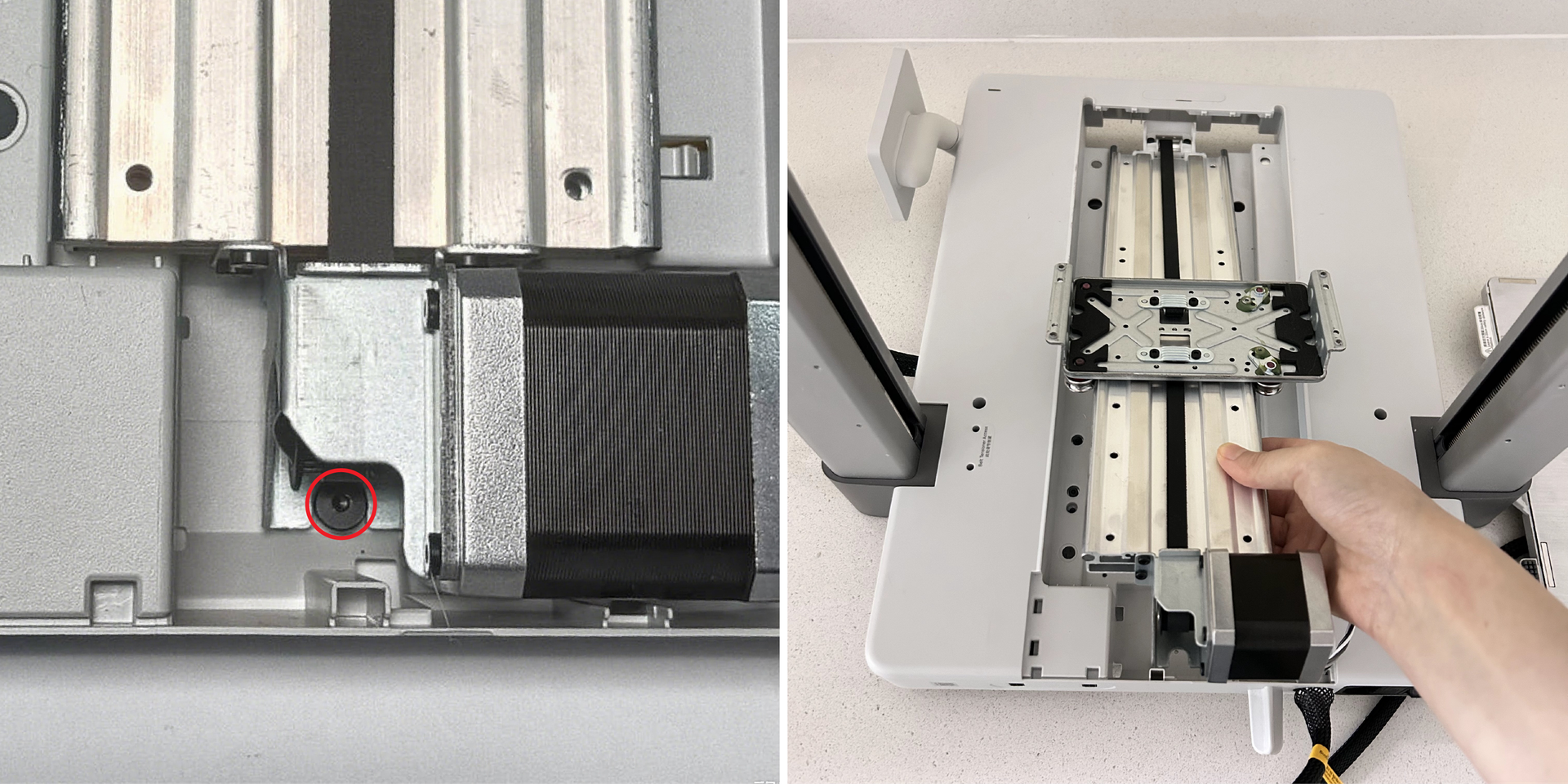

Fjern 1 motormonteringsskrue og tag Y-aksens lineærskinneenhed af.

Trin 6: Løsn Y-aksens rem

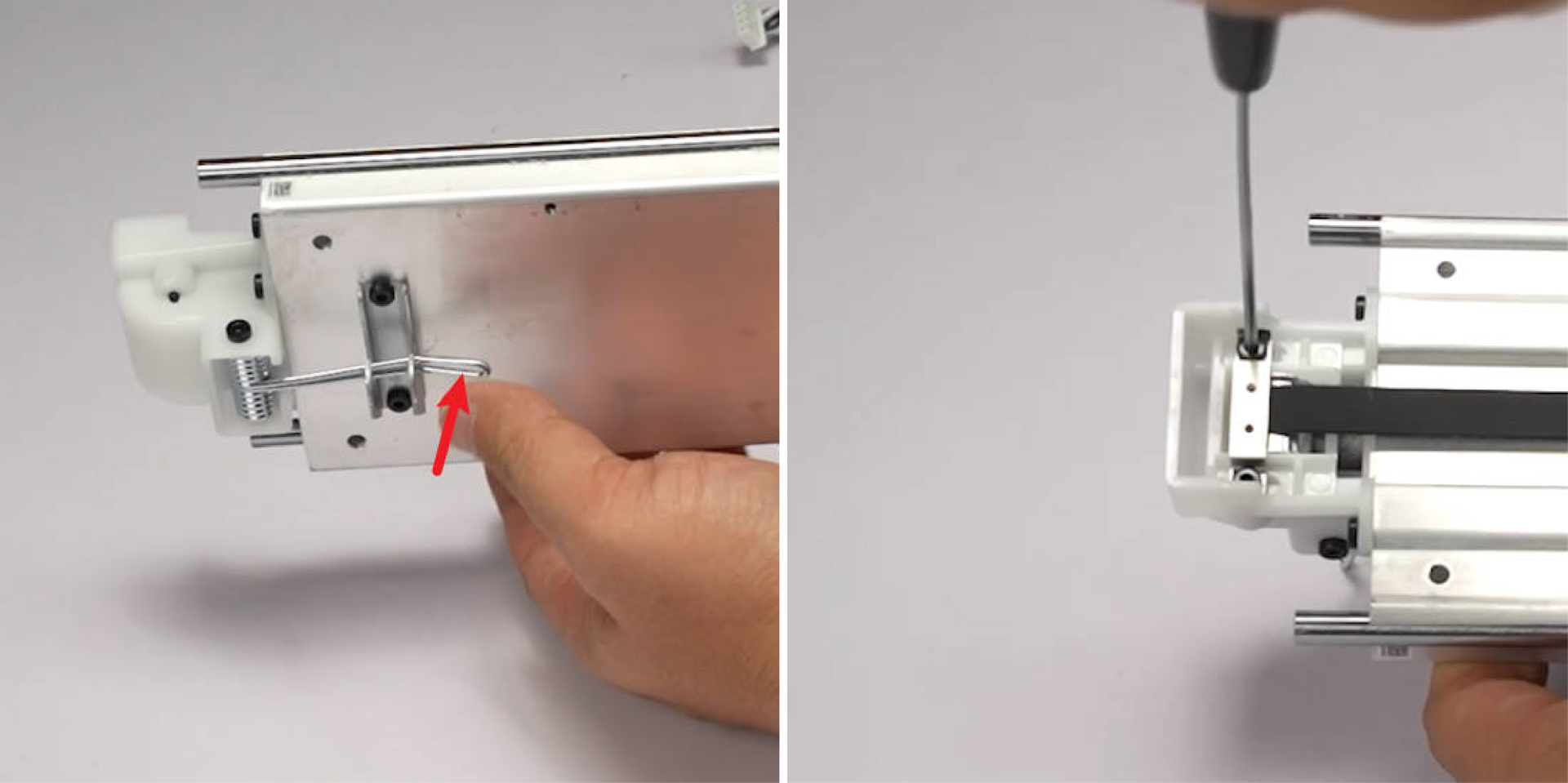

Frigør spændefjederen til Y-aksens rem og løsn de 2 spændeskruer 1 omgang hver.

Trin 7: Fjern Y-motoren

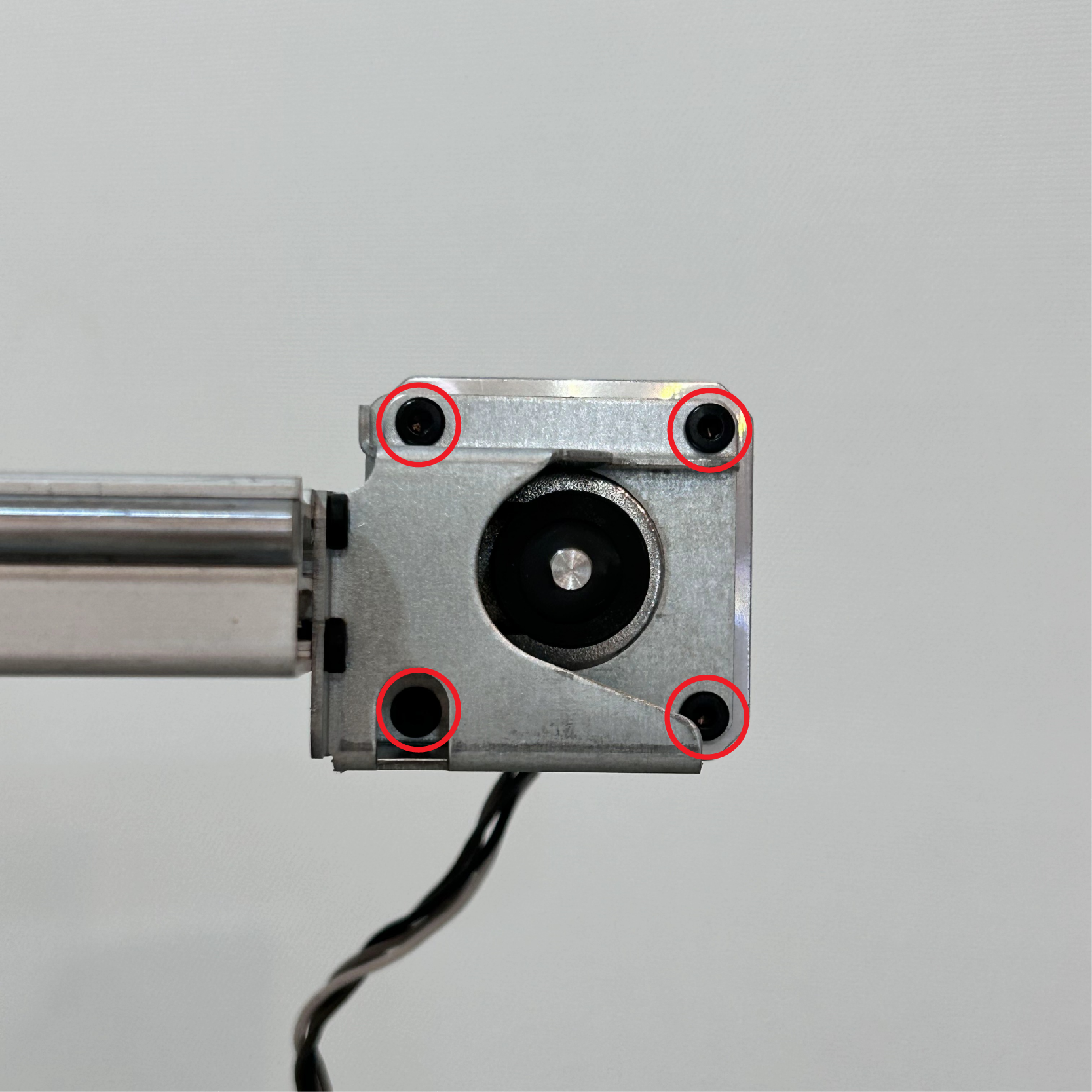

Fjern 4 skruer og tag Y-motoren af.

Monter Y-motoren

Trin 1: Monter Y-motoren

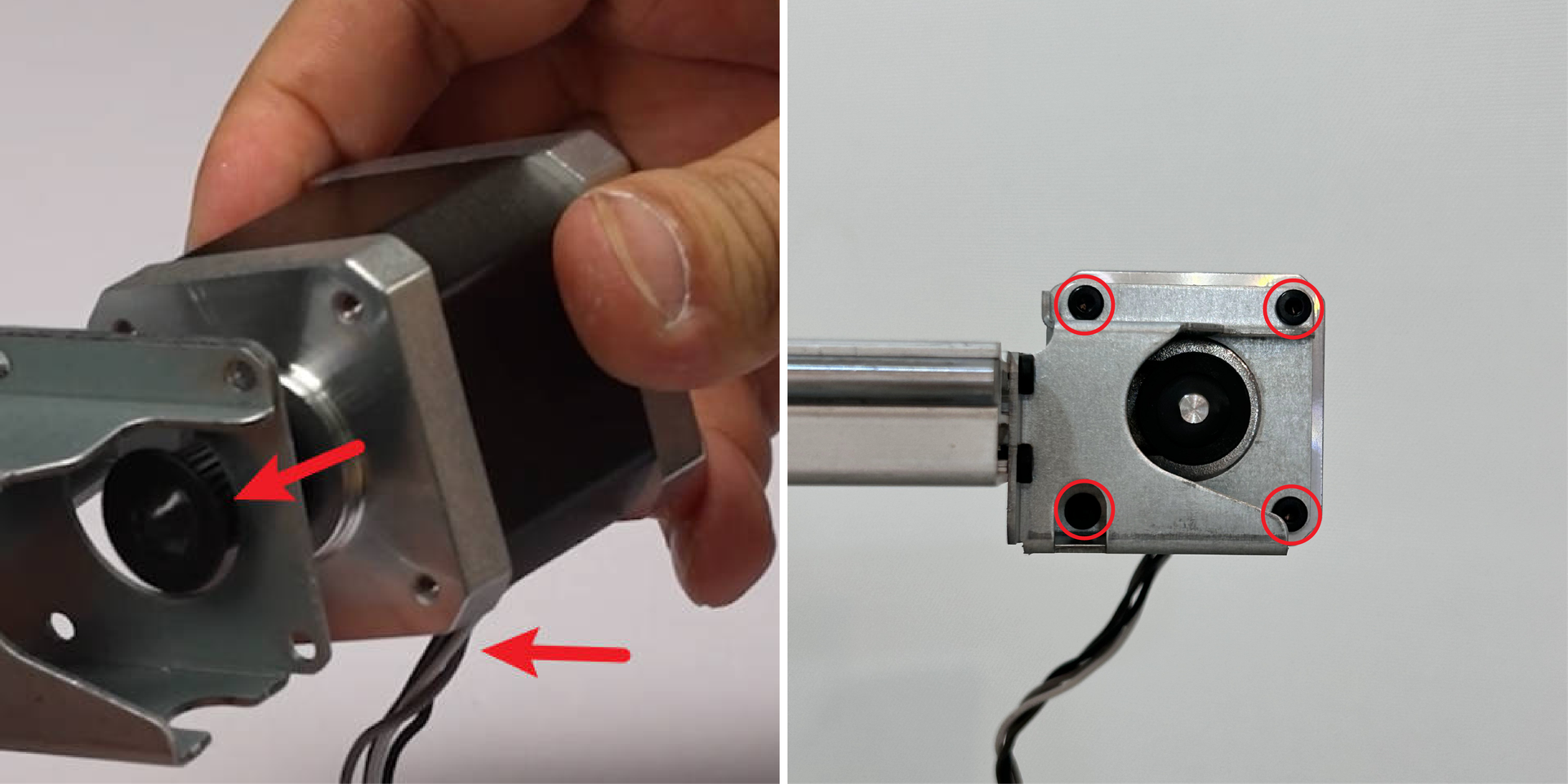

Sørg for, at Y-motorens kabel vender nedad. Når du har ført Y-motorens remskive gennem Y-remmen, monteres motoren på motorbeslaget og fastgøres med 4 skruer.

Trin 2: Spænd Y-aksens rem

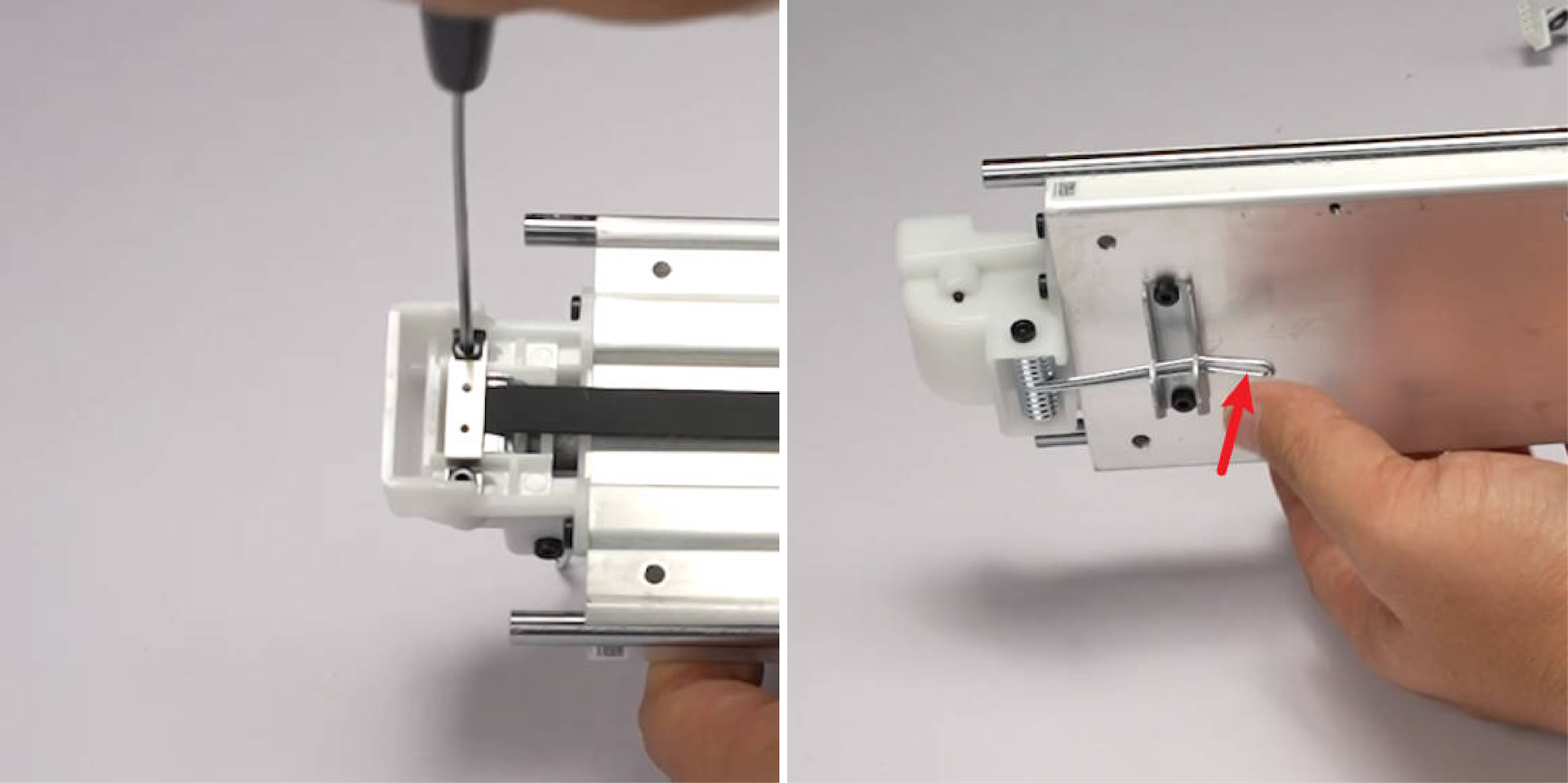

Spænd de 2 spændeskruer 1 omgang hver, og fastgør derefter spændefjederen til Y-aksens rem.

Trin 3: Monter Y-aksens lineærskinneenhed

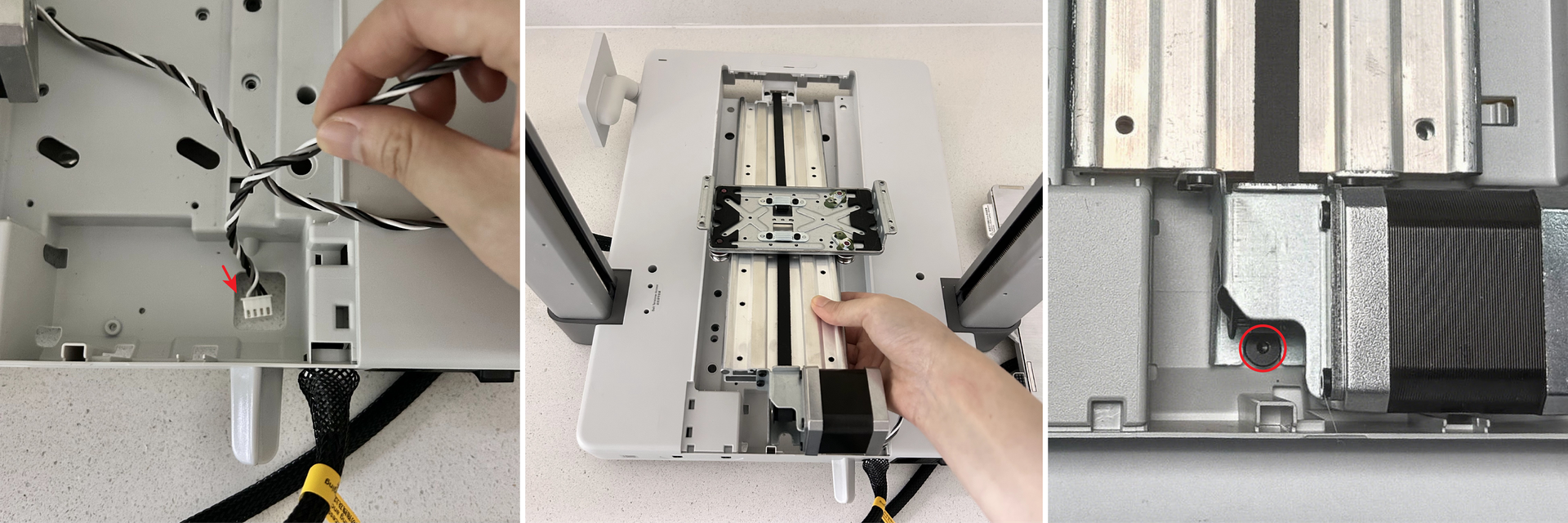

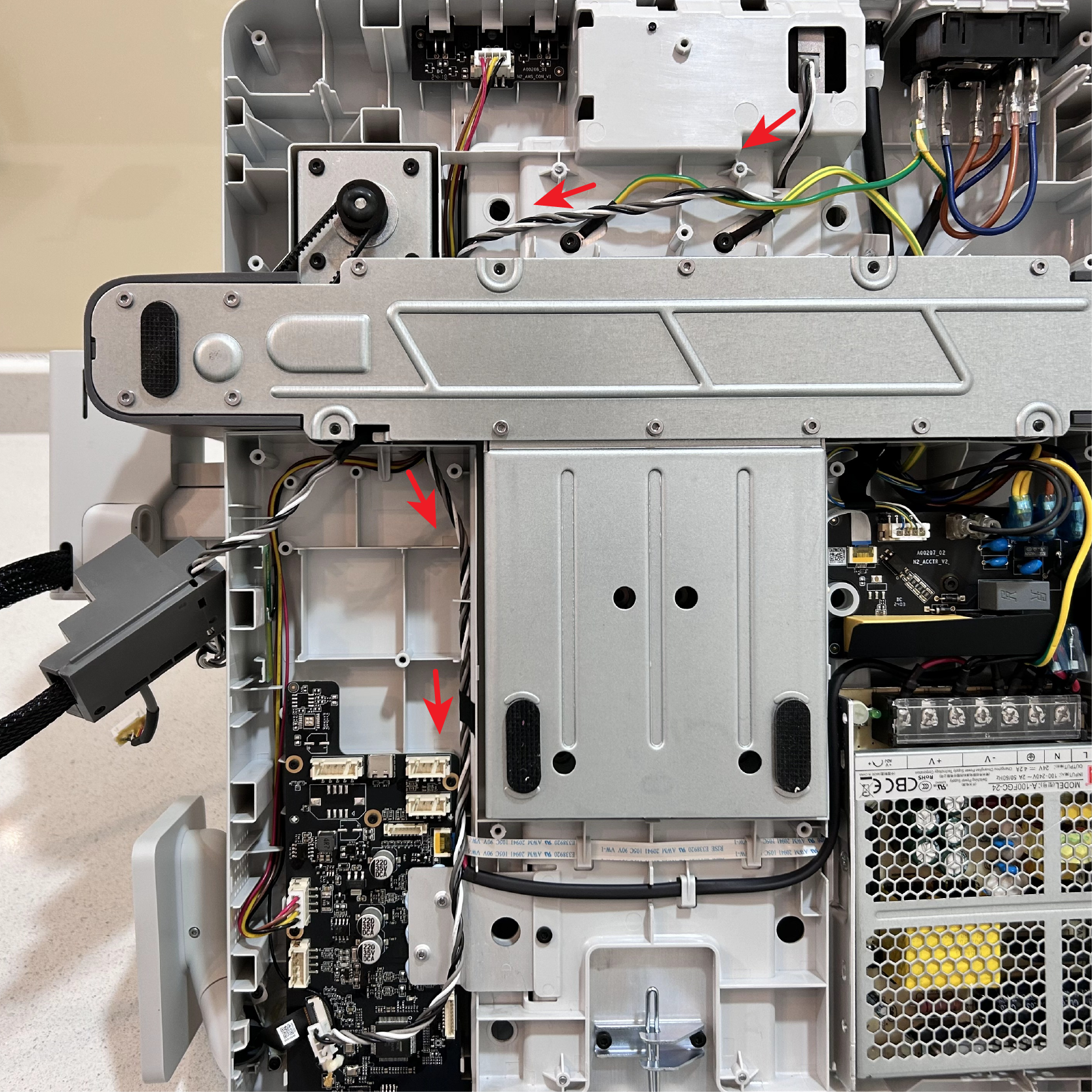

Før Y-motorens kabel gennem bundpladen.
Indsæt først Y-spænderenden i basen, placer derefter Y-motorenden og fastgør den med 1 skrue på Y-motorbeslaget.

Fastgør Y-aksens lineærskinneenhed med 12 skruer.

Trin 4: Monter Y-aksens dæksel

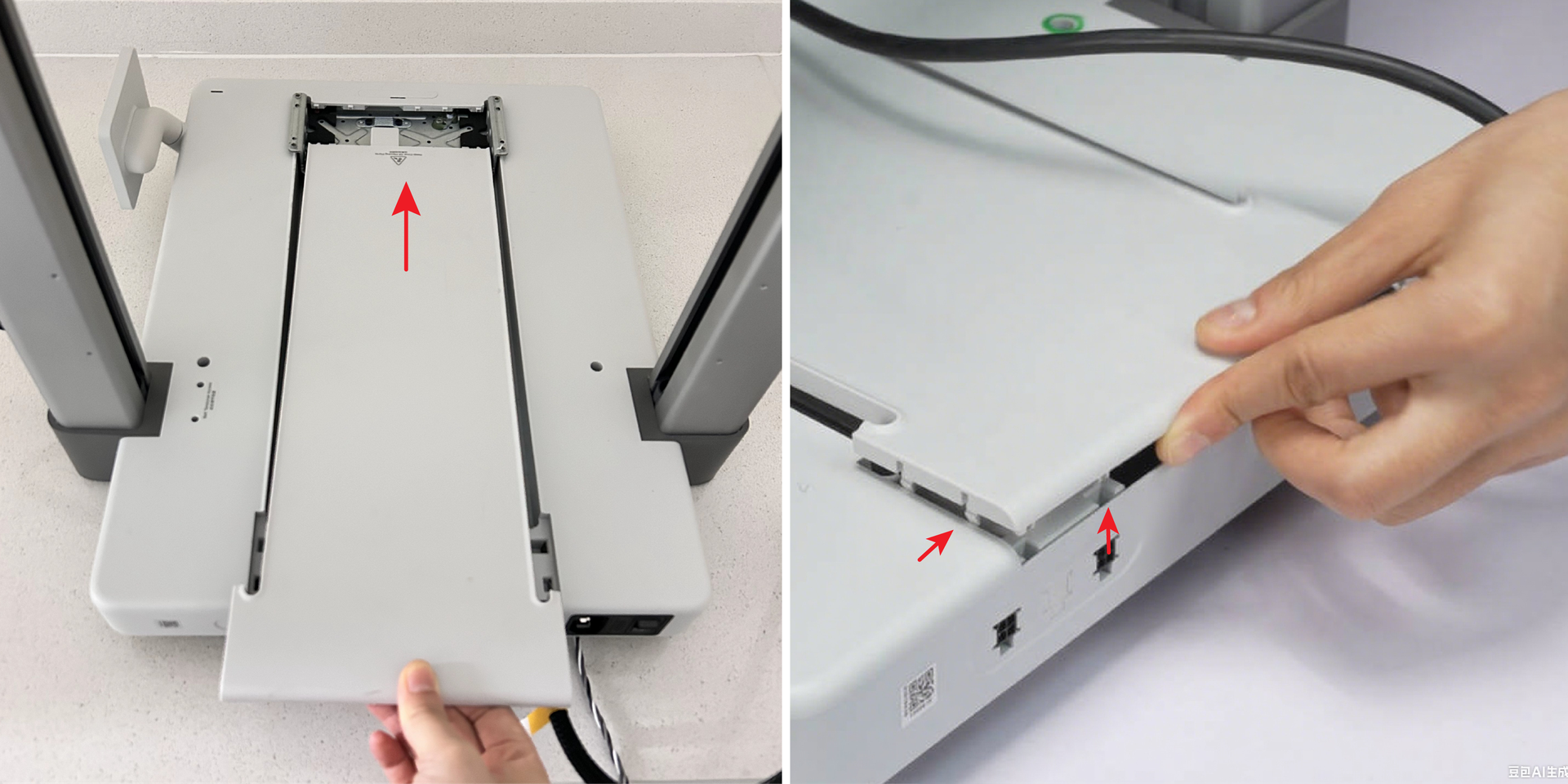

Skub Y-aksens dæksel vandret fremad, ret clipsene ind og fastgør dækslet på plads.

Trin 5: Monter varmebedet

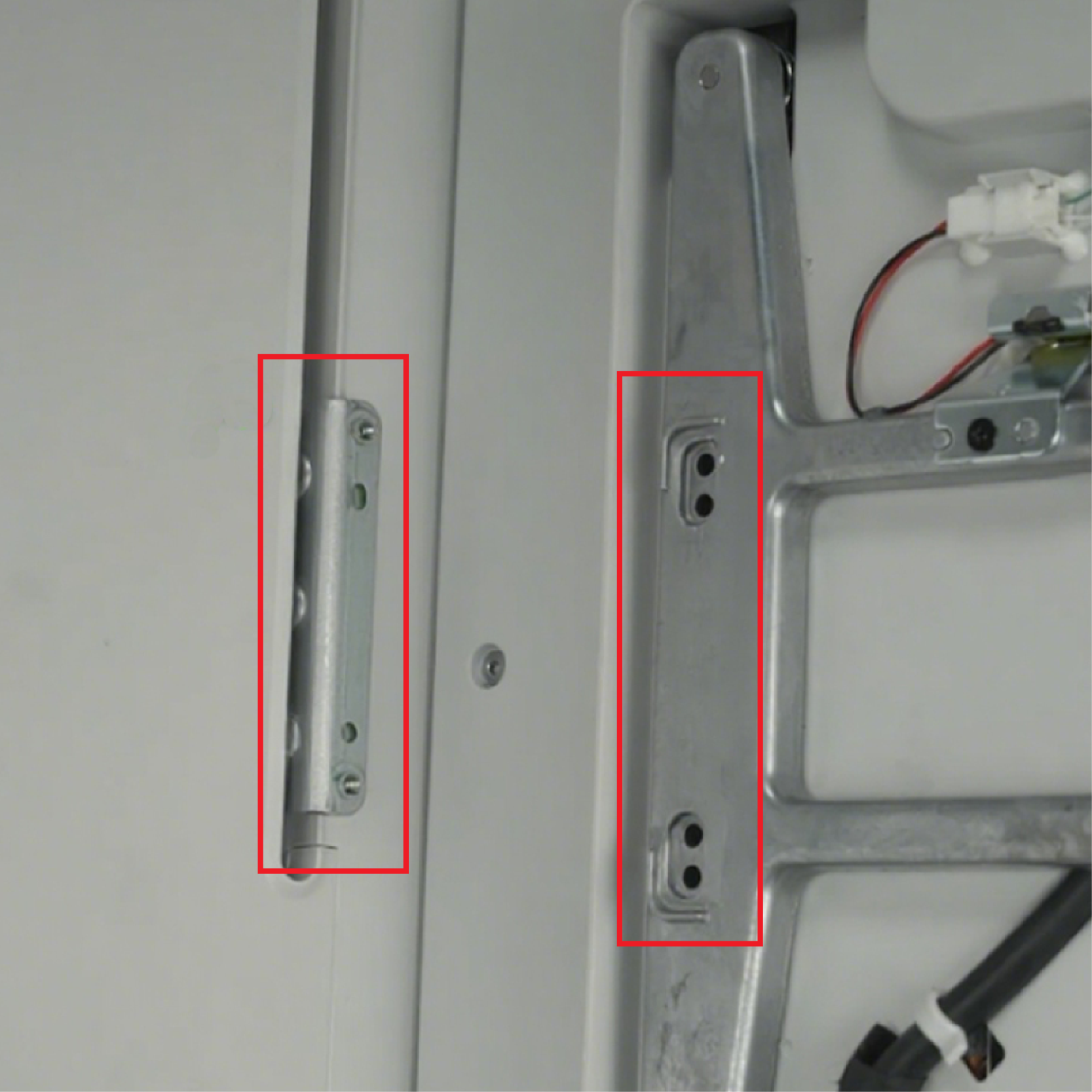

Ret monteringspositionen ind og placer varmebedet på varmebedsbeslaget.

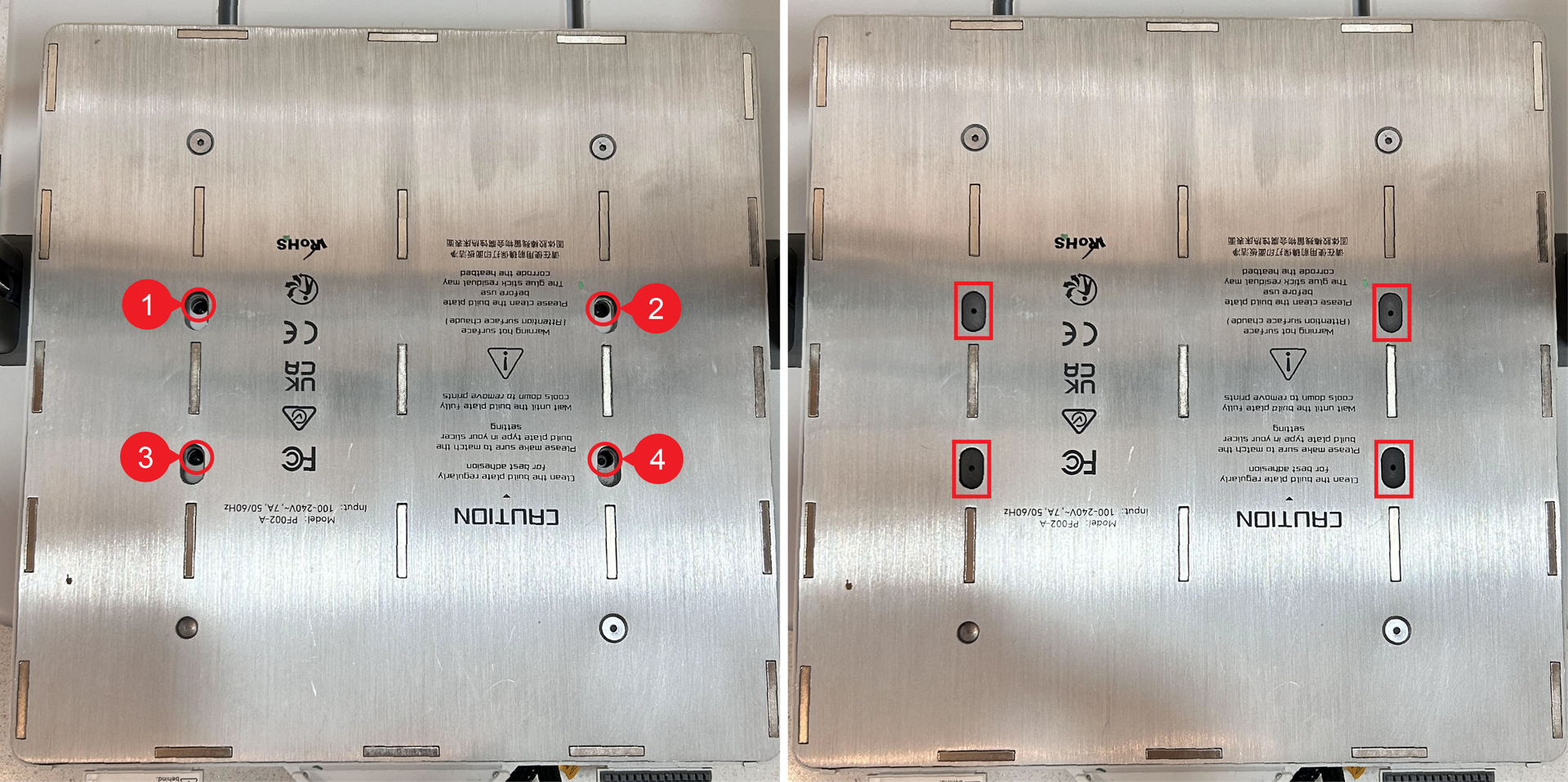

Fastgør varmebedet med 4 skruer og monter 4 bløde silikonebøsninger.

Trin 6: Tilslut kablerne

Læg printeren med forsiden nedad.

Før Y-motorens kabel.

Tilslut Y-motorens kabel til mainboardet, og fastgør derefter mainboardets kølelegeme til Y-aksens skinne med 1 skrue.

Fastgør strømmens jordkabel med 2 skruer og arranger kablerne, så bundpladen kan monteres uden problemer.

Trin 7: Monter bundpladen

Sørg for, at kablerne nær beslaget ikke kommer i klemme, før du tilslutter. Når bundpladen er monteret, fastgøres den med 16 selvskærende skruer uden at overspænde.

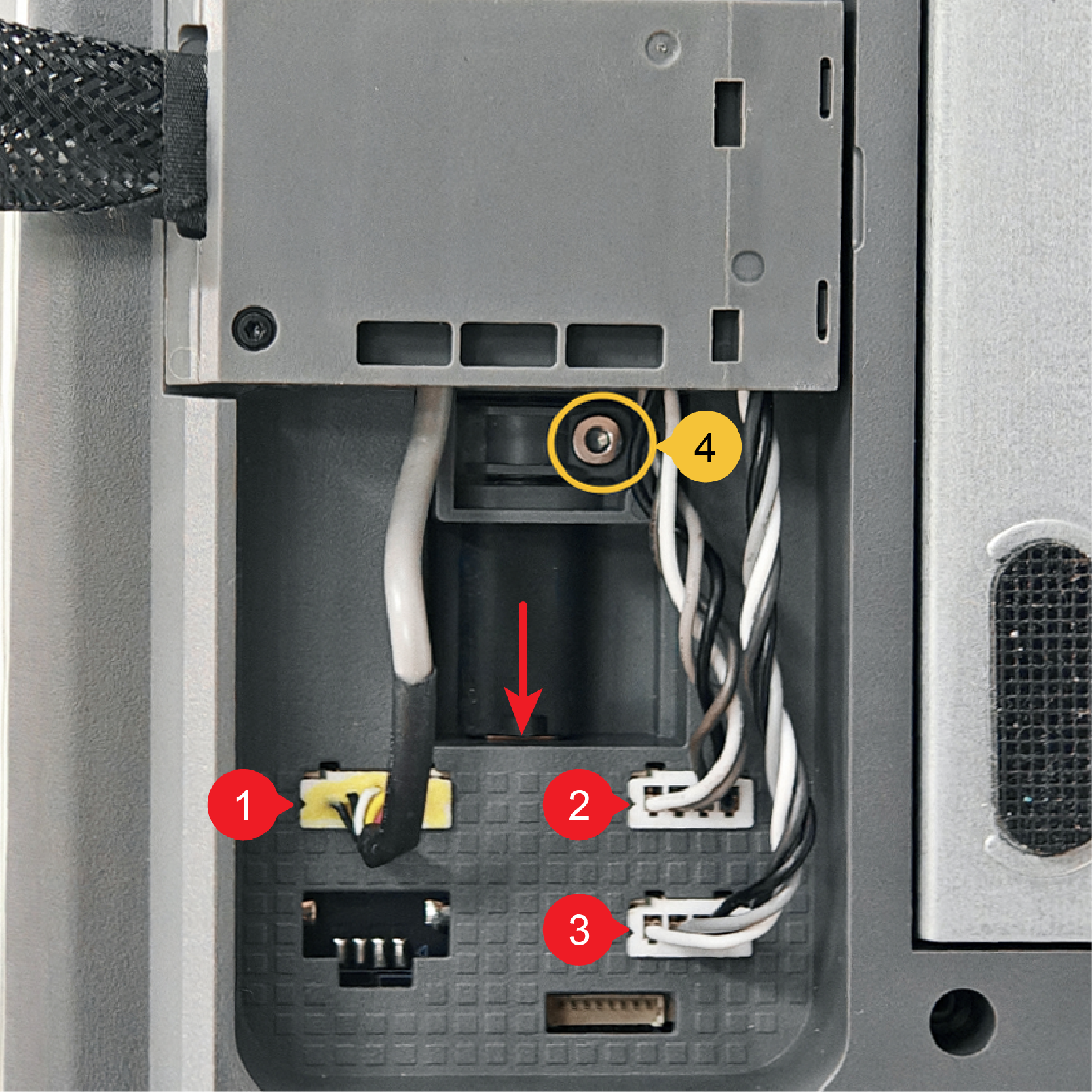

Ret kabelbeslaget ind og skub det nedad, så USB-C-kablet er korrekt tilsluttet.
Spænd den gulmarkerede skrue med passende moment, så du undgår at overspænde.
Tilslut kabel 1, 2 og 3 i rækkefølge, som svarer til henholdsvis kamera, Z-aksemotor og X-aksemotor.

Funktionstest og kalibrering

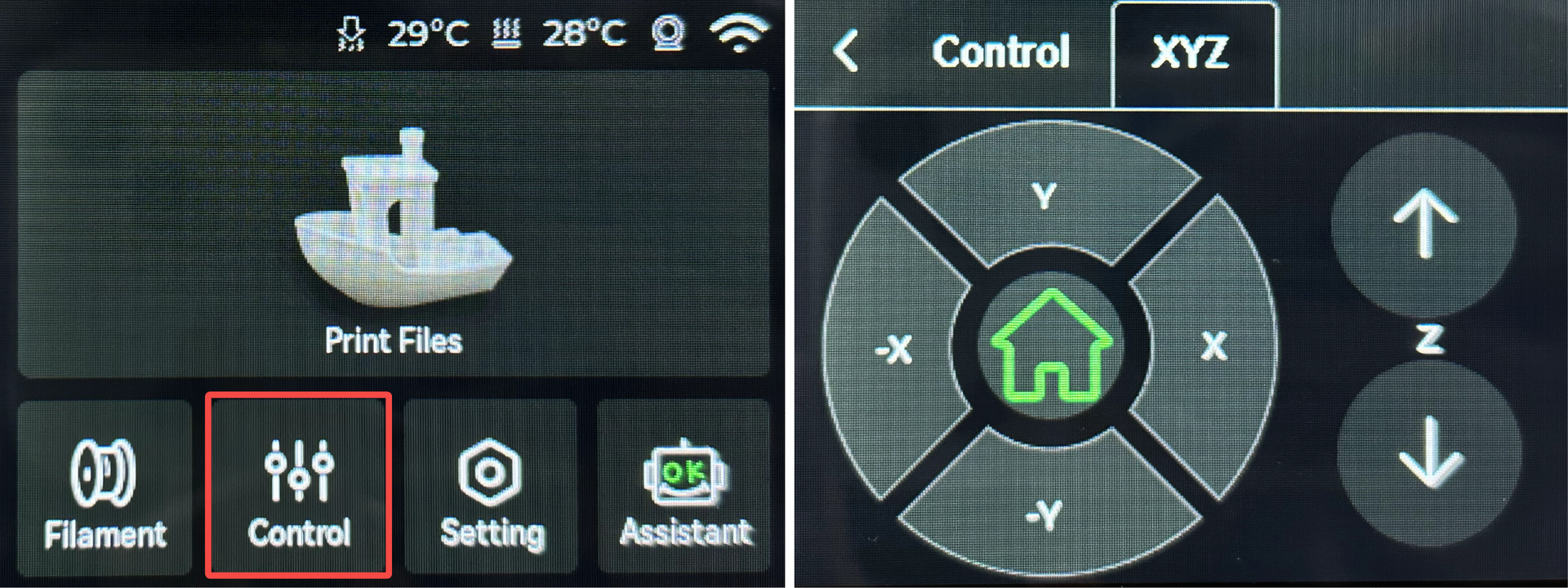

Når du har gennemført alle samletrin ovenfor, tænder du printeren, går ind i betjeningsmenuen og trykker på knappen "-Y" eller "Y" på skærmen for at bevæge Y-aksen og bekræfte, om Y-motoren fungerer korrekt.

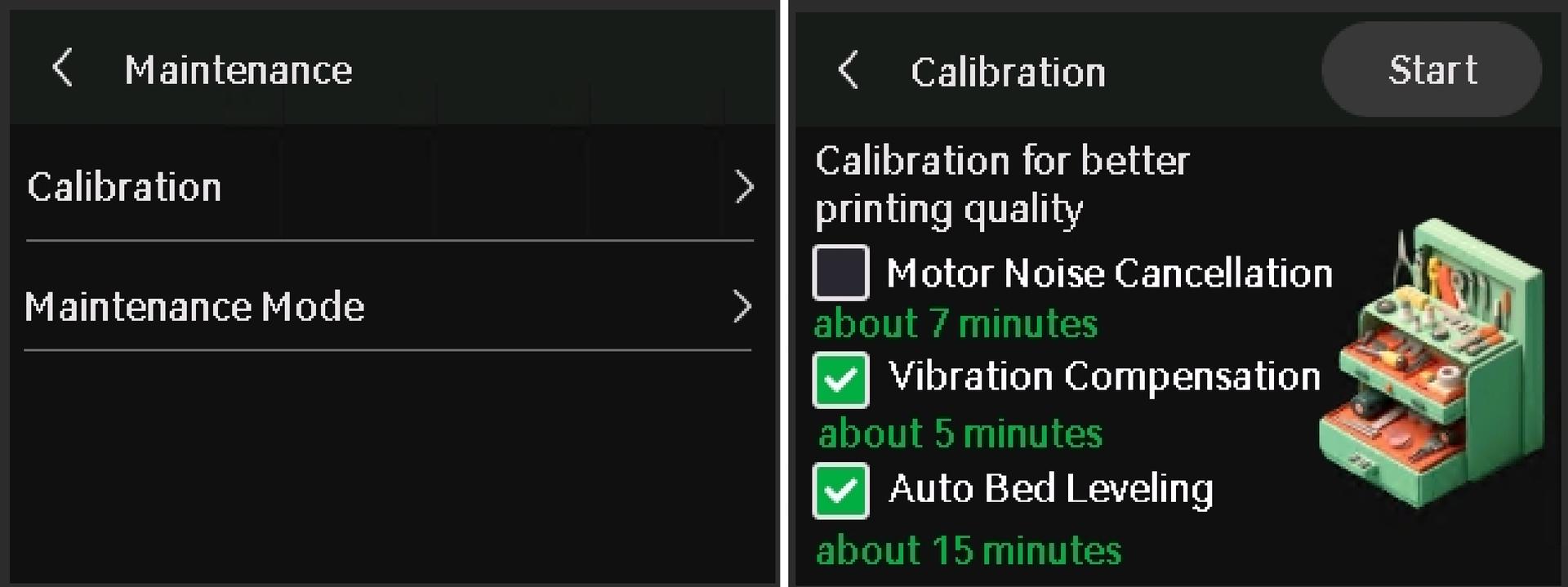

I kalibreringsmenuen vælger du kun Vibrationskompensation og Automatisk bednivellering og trykker derefter på Start.
Kalibreringen bekræfter, at printeren kører som forventet.
