Udskift Z-aksens leadscrew-kit på Bambu Lab A1

Z-aksens leadscrew-kit

Z-aksens leadscrew-kit indeholder Z-aksens leadscrews og skruerne til at fastgøre dem. Det kan bruges til at udskifte en leadscrew, der er deformeret.

Hvornår skal den udskiftes

Leadscrewen er deformeret.

Gælder for model

A1 og A1 combo.

Nødvendigt værktøj og materialer

• Z-aksens leadscrew-kit (hvis du har brug for at udskifte det, skal du oprette en teknisk sag for at anmode om det.)
• H2.0 unbrakonøgle
• H1.5 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning og føre til skader på elektronikken samt sikkerhedsfare.

Under vedligeholdelse eller fejlfinding kan du være nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, med andet metal eller med elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmontering

Fjern Y-aksens dæksel

Trin 1: Sluk printeren.

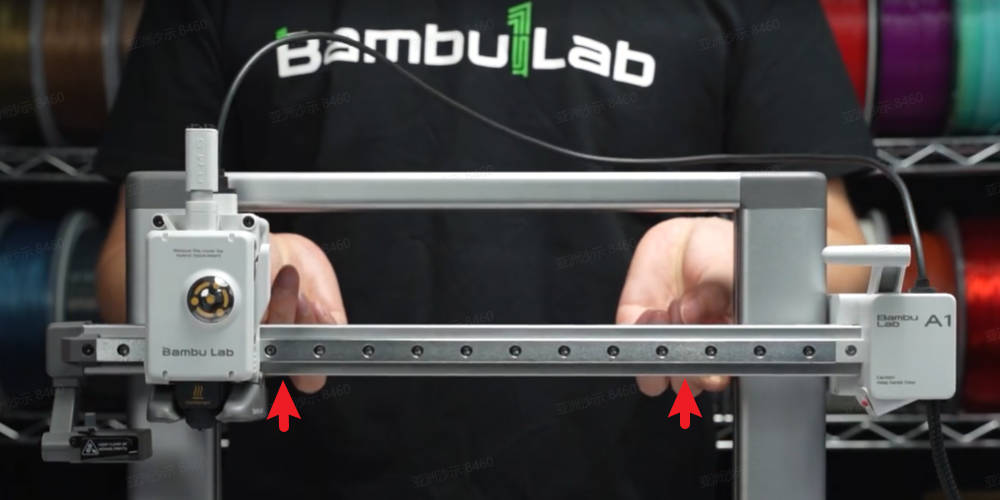

Trin 2: Placer printeren på bordet, og flyt X-aksen helt op til toppen.

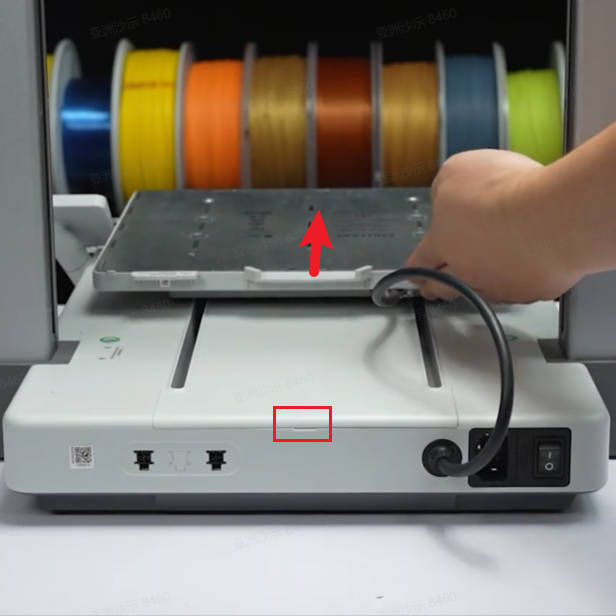

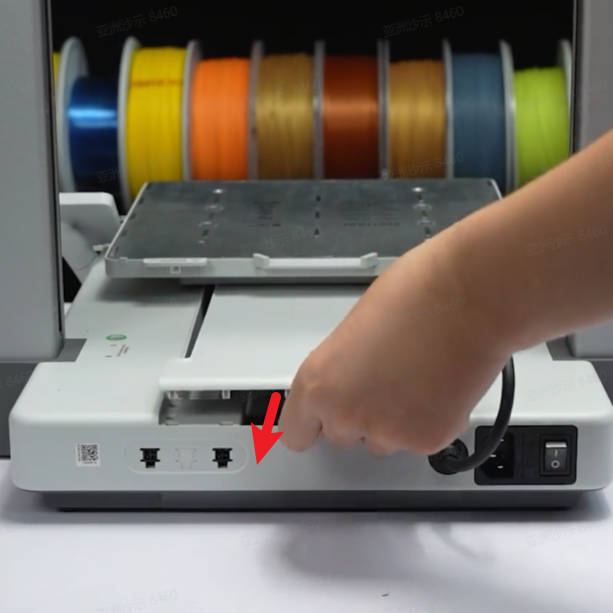

Trin 3: Flyt varmepladen helt hen mod skærmen, og fjern derefter Y-aksens dæksel.

Fjern Z-aksens dæksel

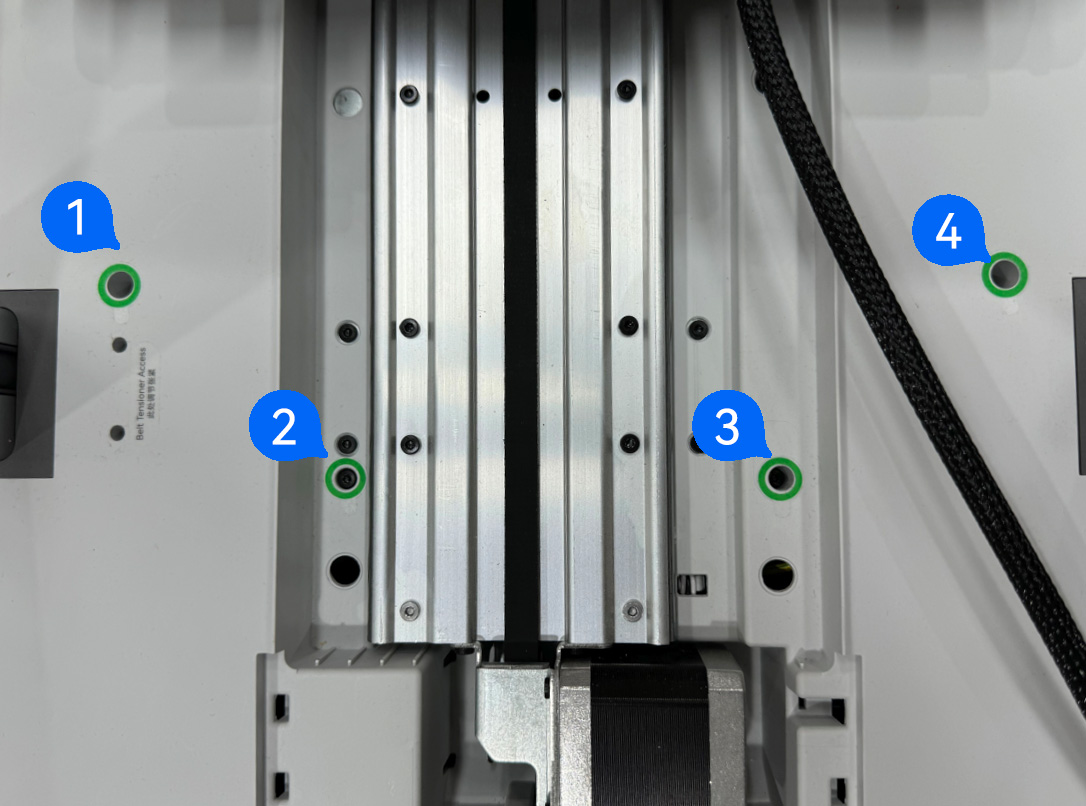

Trin 1: Brug H2.0 unbrakonøglen til at fjerne de 4 skruer, der er markeret med grønt.

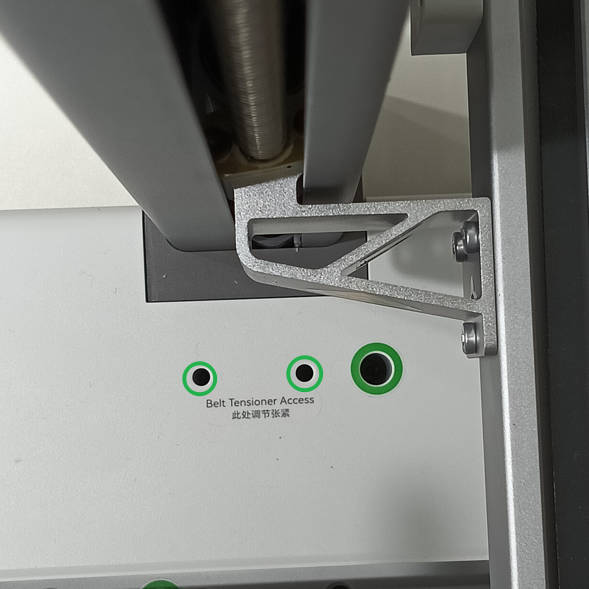

Trin 2: Brug H2.0 unbrakonøglen til at løsne de to skruer med en hel omdrejning (løsn dem ikke helt).

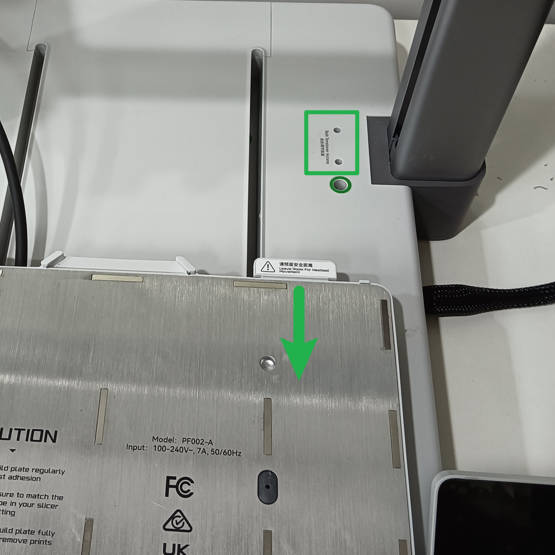

Spændeskruerne til Z-aksens rem sidder nær den højre søjle. Du kan se dem, når du har flyttet varmepladen hen mod skærmen.

Trin 3: Flyt varmepladen helt hen mod den modsatte side af skærmen, og læg derefter printeren på ryggen på bordet.

Vi anbefaler, at du først dækker bordet med pap for at beskytte printeren.

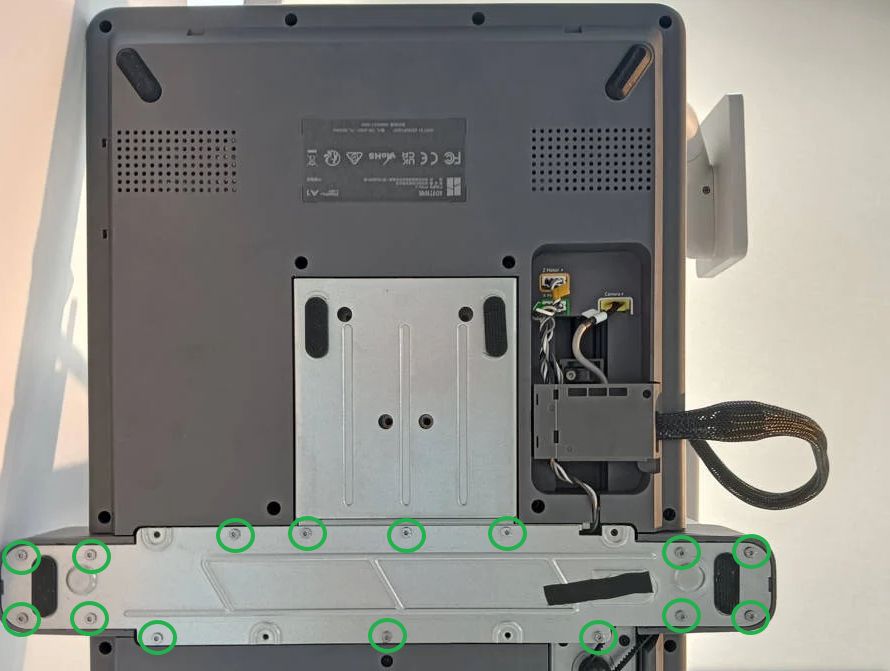

Trin 4: Brug H2.0 unbrakonøglen til at fjerne de 15 skruer, der er markeret nedenfor. Derefter kan du fjerne Z-aksens dæksel.

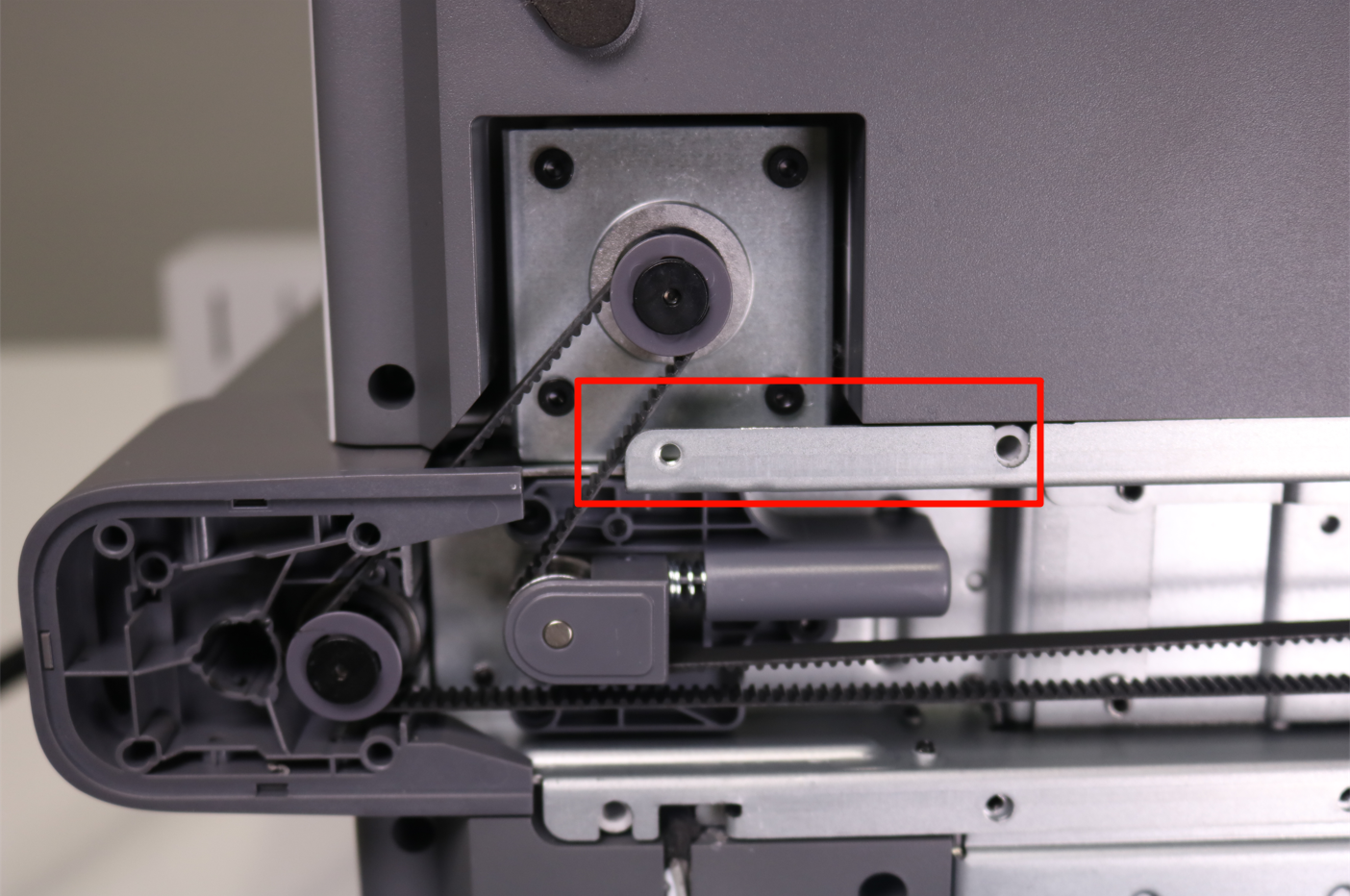

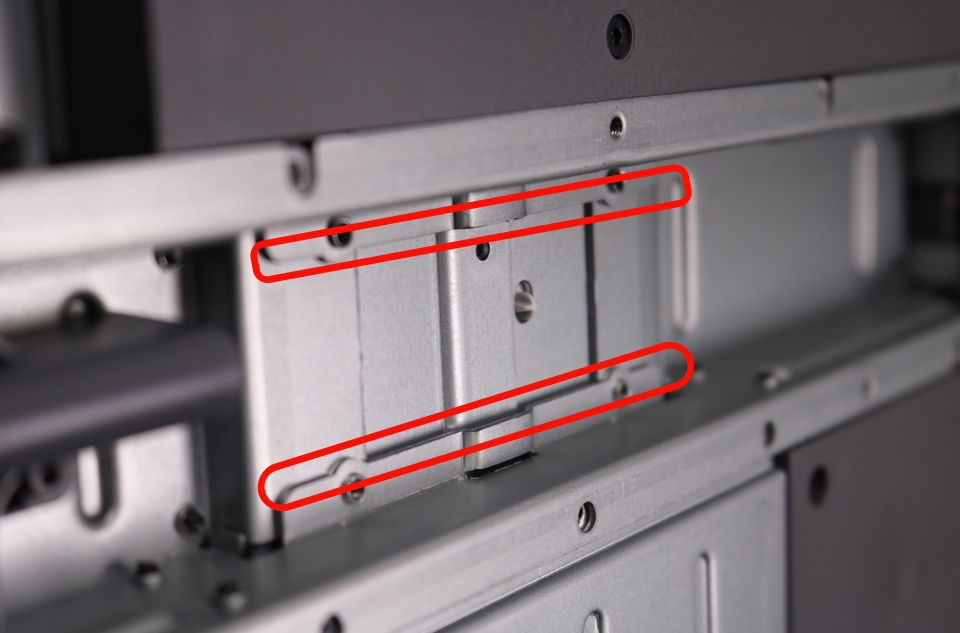

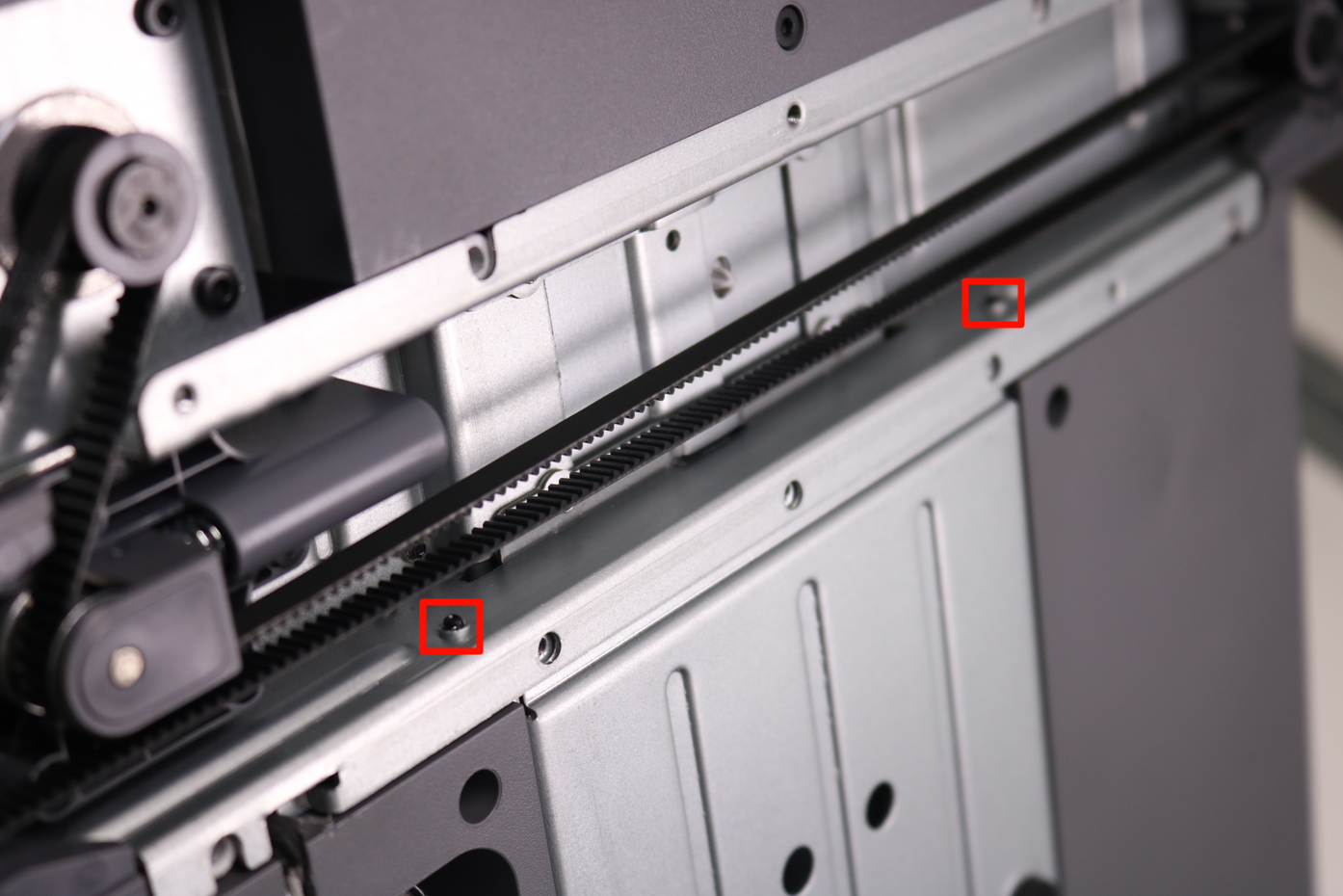

De fremstående skruehoveder inde i bundpladen er skarpe, og der kan være grater på dele af metalrammen. Vær forsigtig under afmontering og montering, undgå disse dele, eller brug skæreresistente handsker.

Fjern Z-remmen

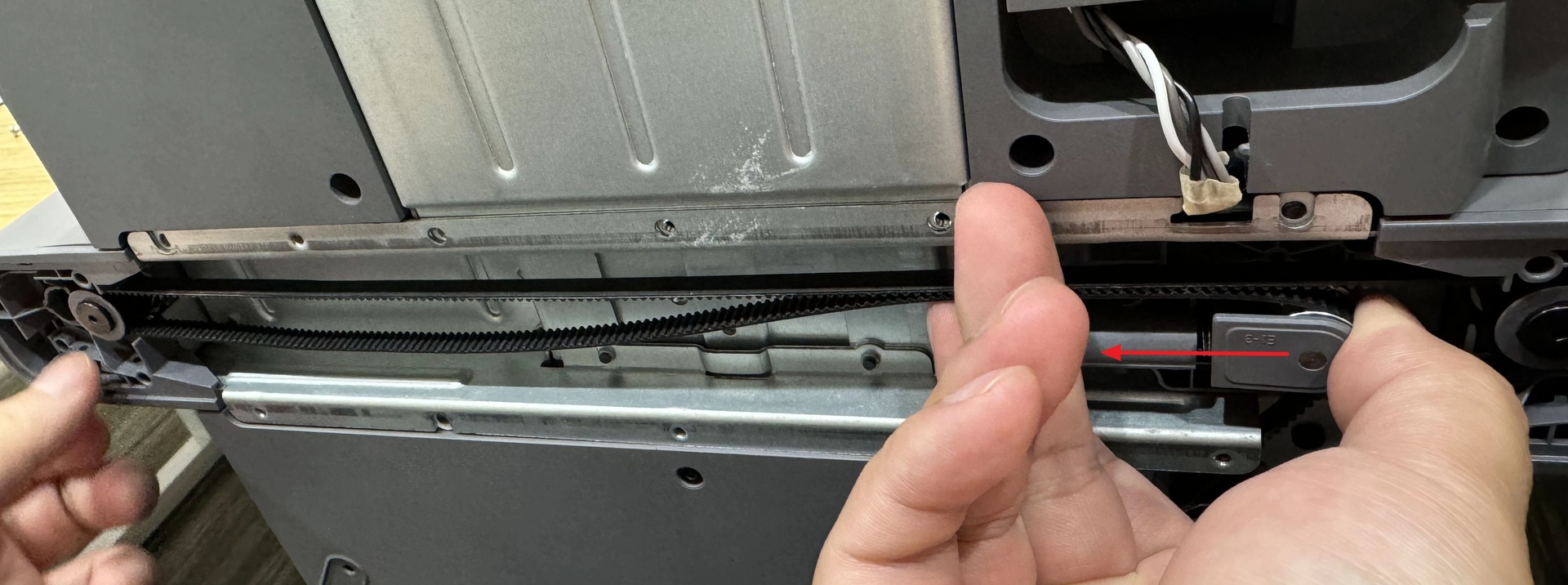

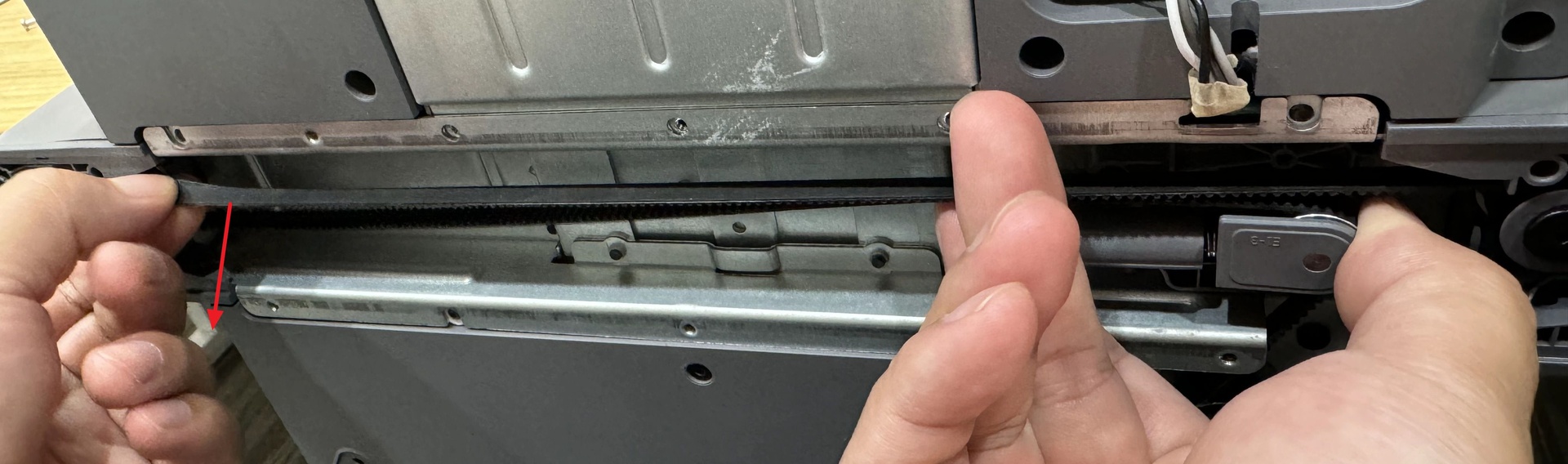

Tryk og hold spændemekanismen mod venstre, og træk derefter remmen ind mod dig selv for at fjerne den.

Fjern leadscrewen

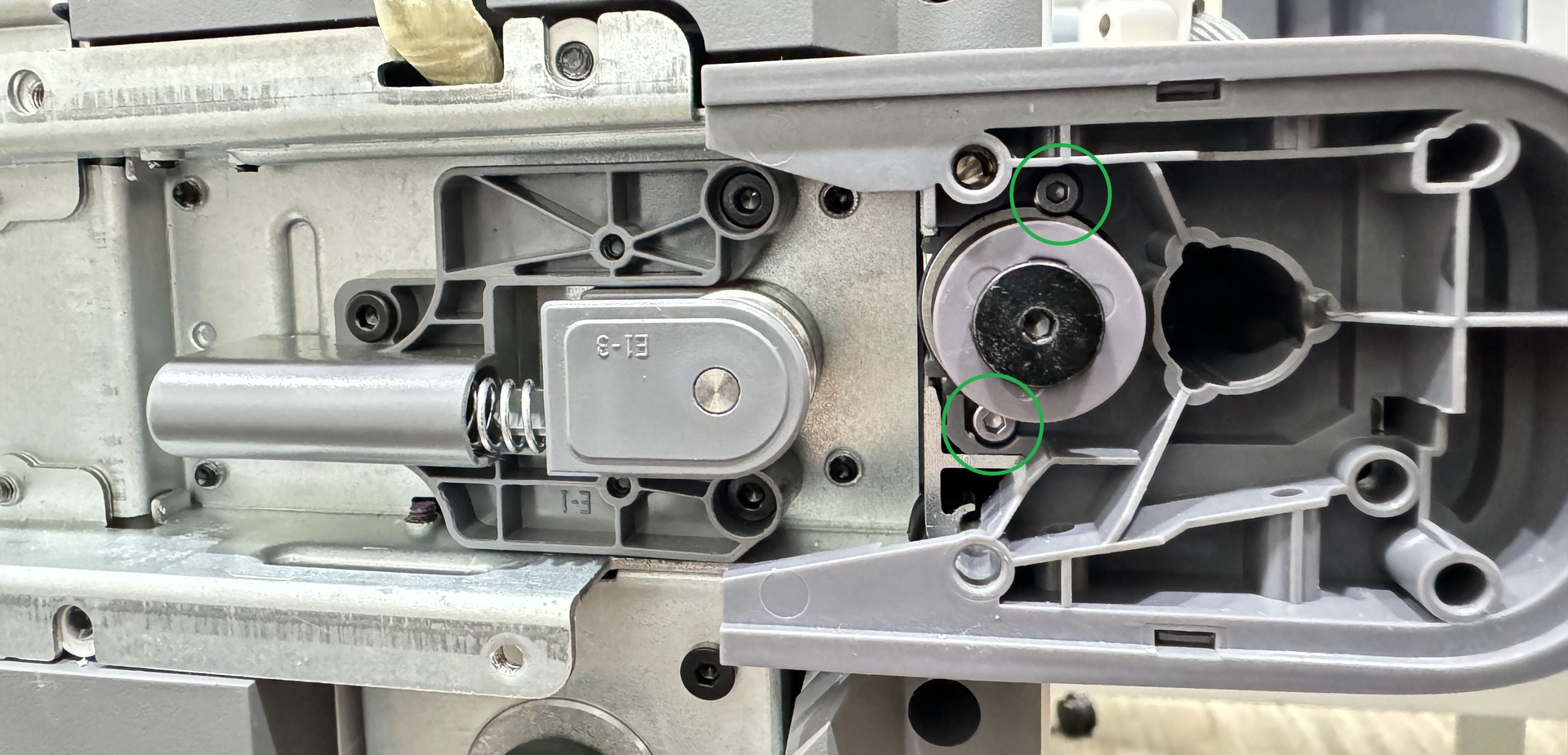

Trin 1: Brug H1.5 unbrakonøglen til at fjerne de 2 skruer.

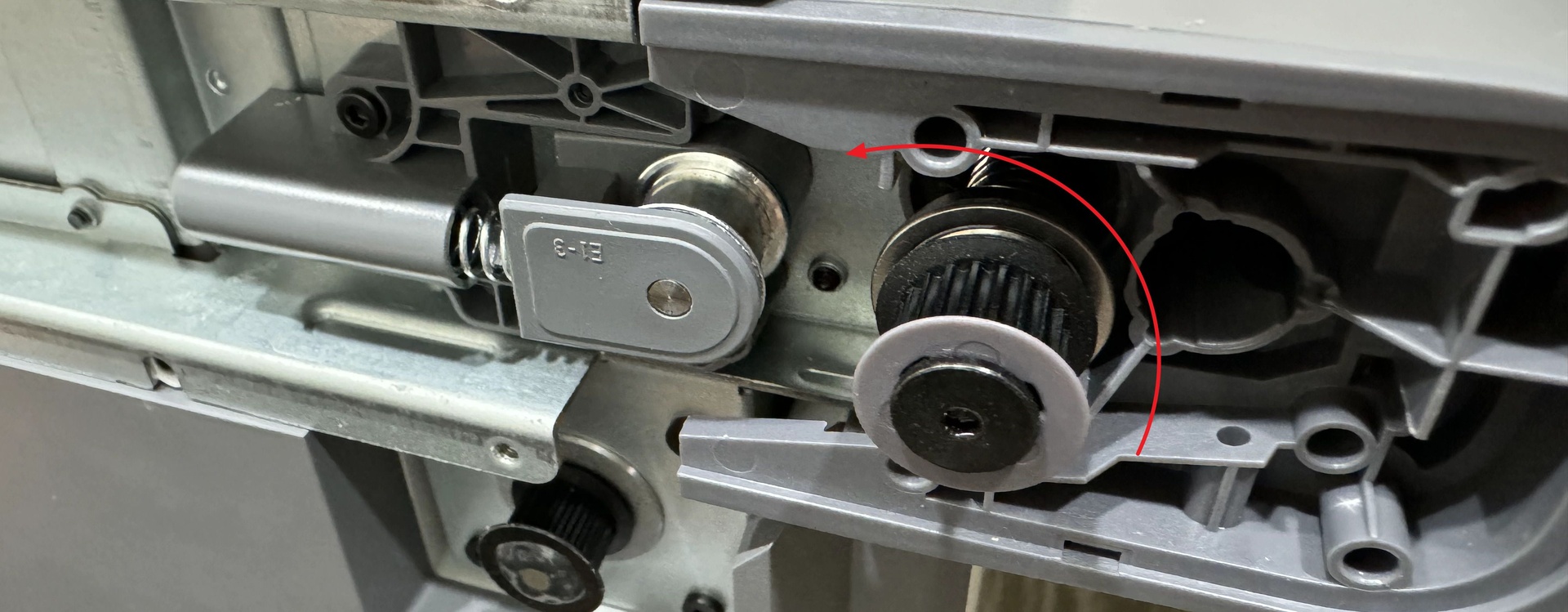

Trin 2: Drej leadscrewen mod uret for at fjerne den fra rammen.

Montering

Monter leadscrewen

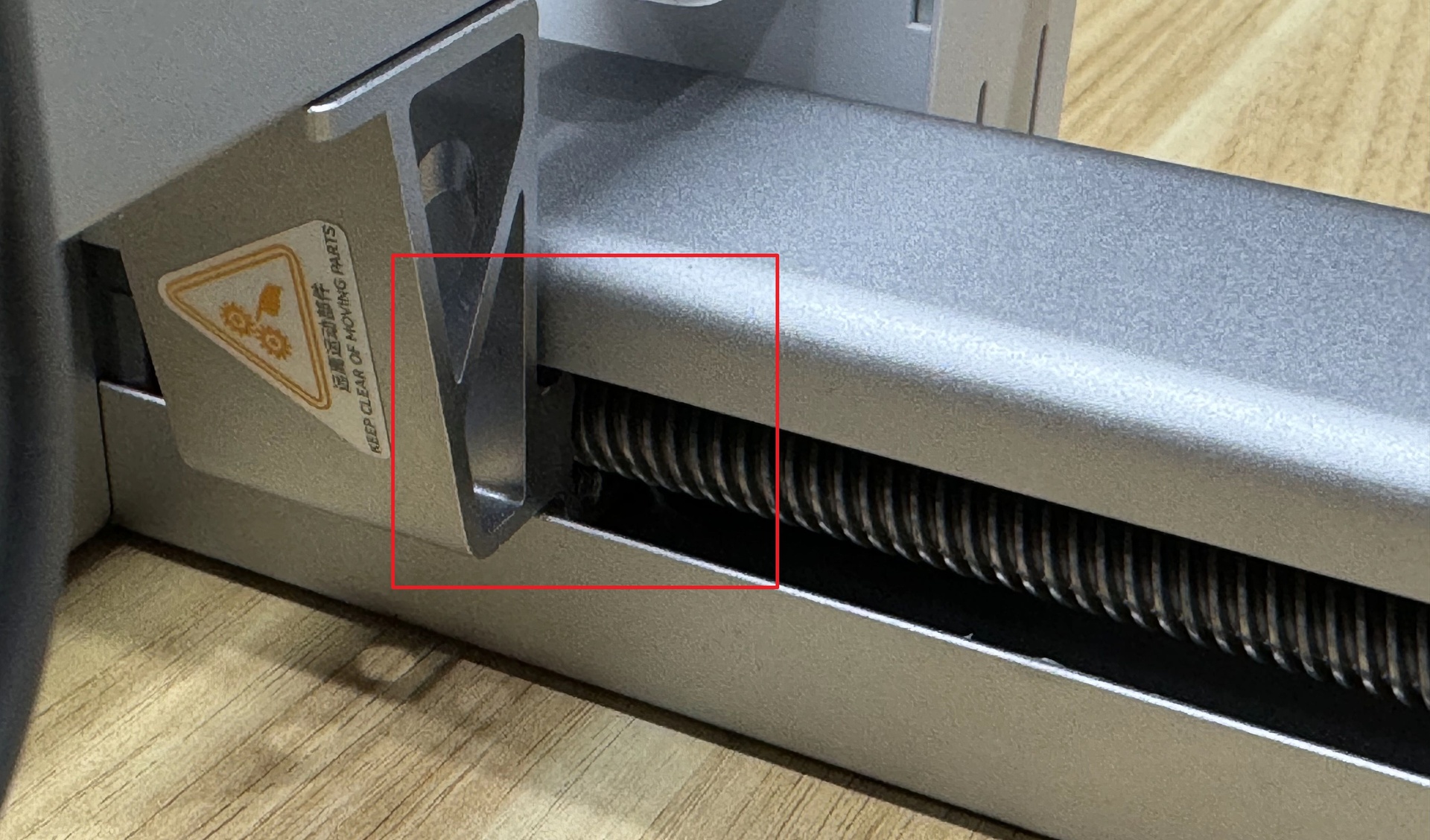

Trin 1: Hold på bunden af leadscrewen, og før den ind i rammen.

Trin 2: Ret leadscrewen ind efter gevindet, og drej den derefter med uret.

Trin 3: Brug H1.5 unbrakonøglen til at fastgøre de 2 skruer.

Spænd ikke skruerne for hårdt, så du undgår at ødelægge gevindet.

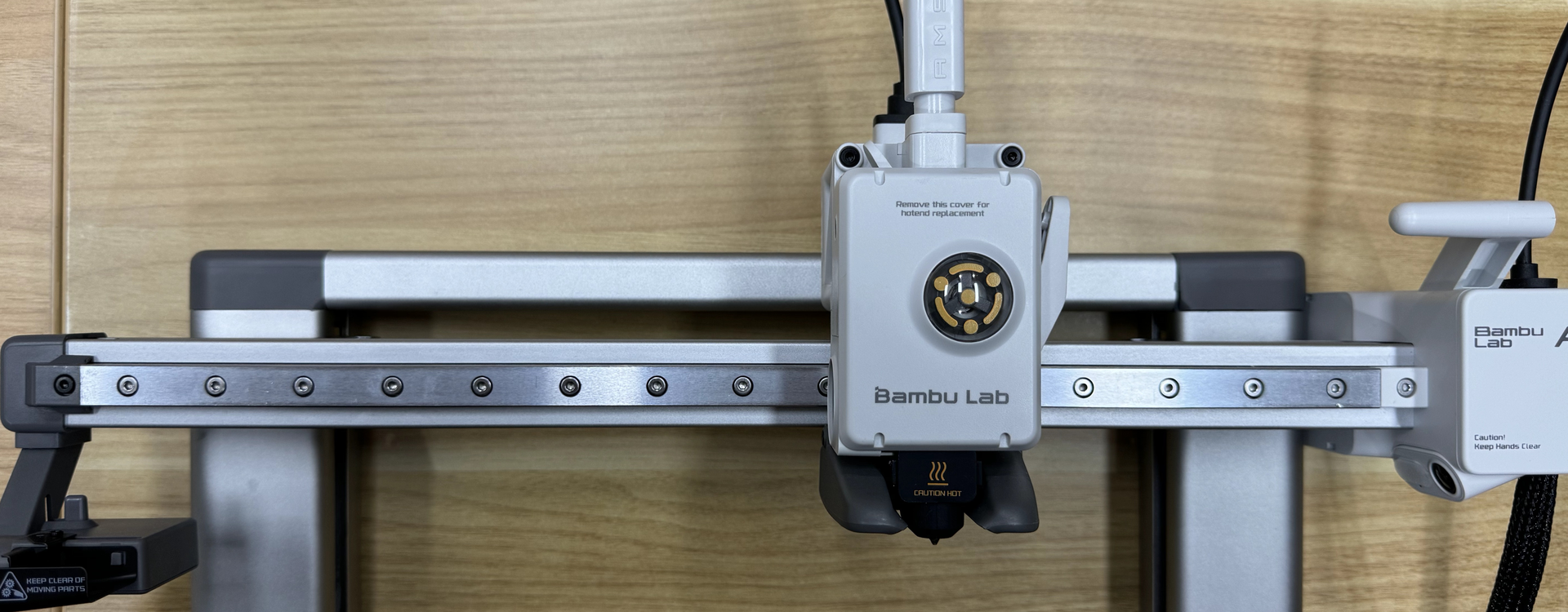

Trin 4: Skub X-aksen helt op til toppen, og kontroller, om den er parallel med toppen af rammen.

Hvis de er parallelle, er leadscrewen monteret korrekt. Hvis ikke, så se næste trin.

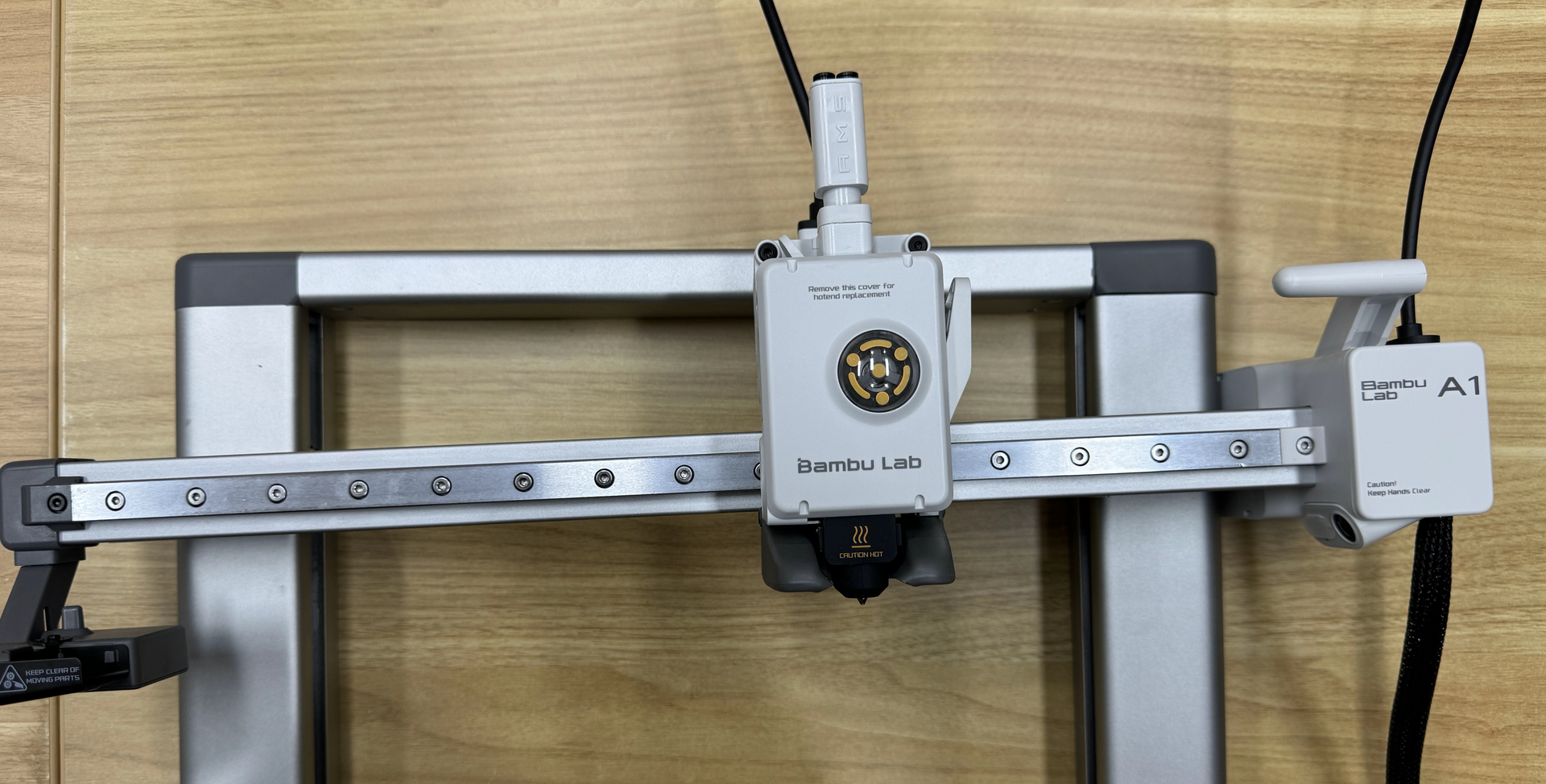

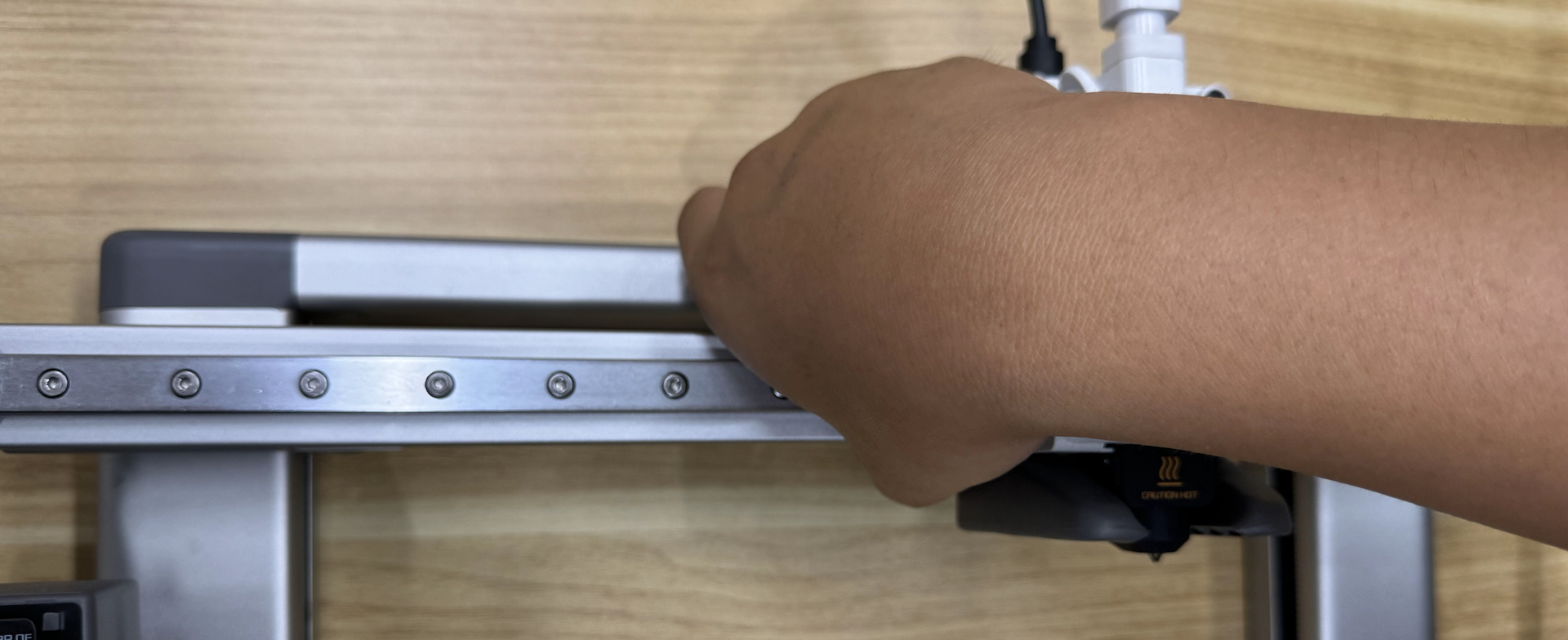

(Valgfrit) Trin 5: Skub den nedre side opad, indtil X-aksen er parallel med toppen af rammen.

Monter Z-remmen

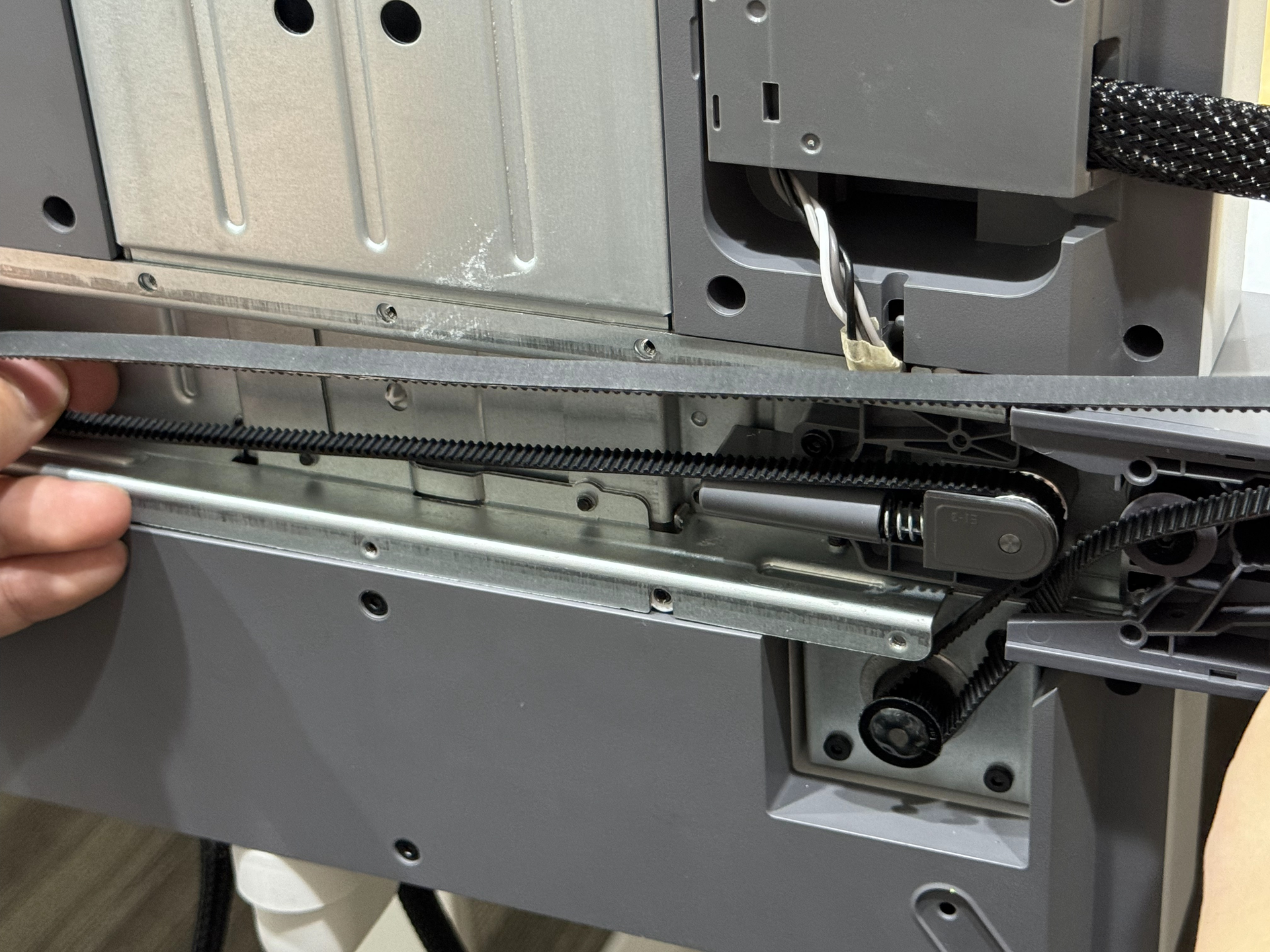

Trin 1: Monter remmen på remskiven og spændemekanismen i nederste højre hjørne.

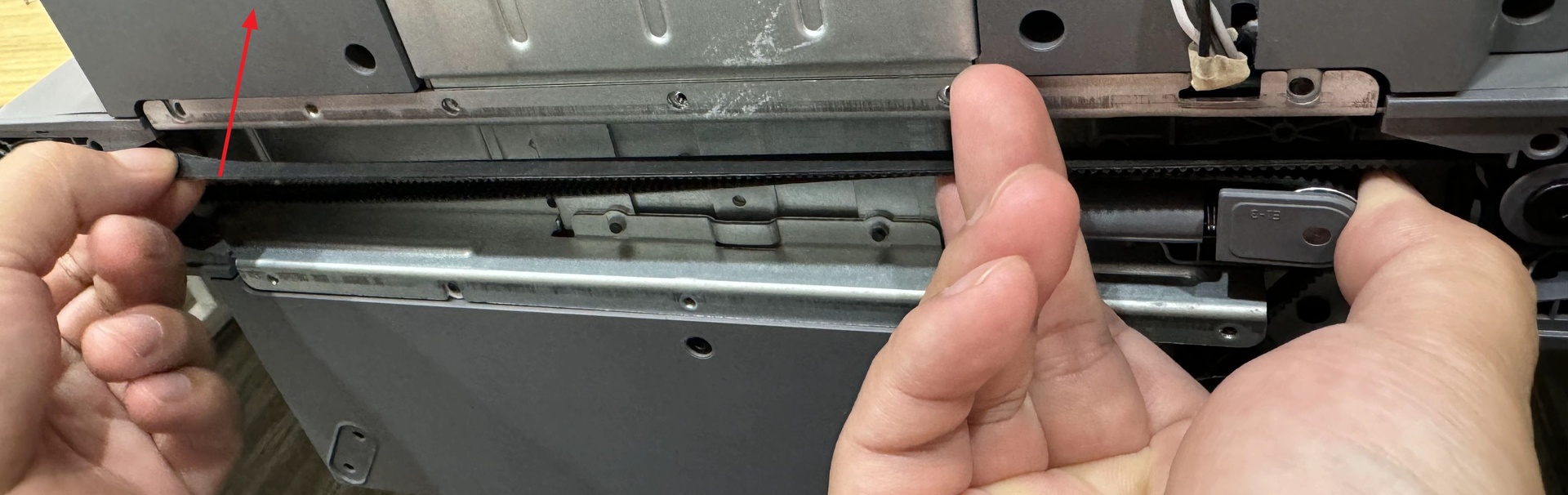

Trin 2: Tryk og hold spændemekanismen mod venstre, og monter derefter remmen på remskiven til venstre.

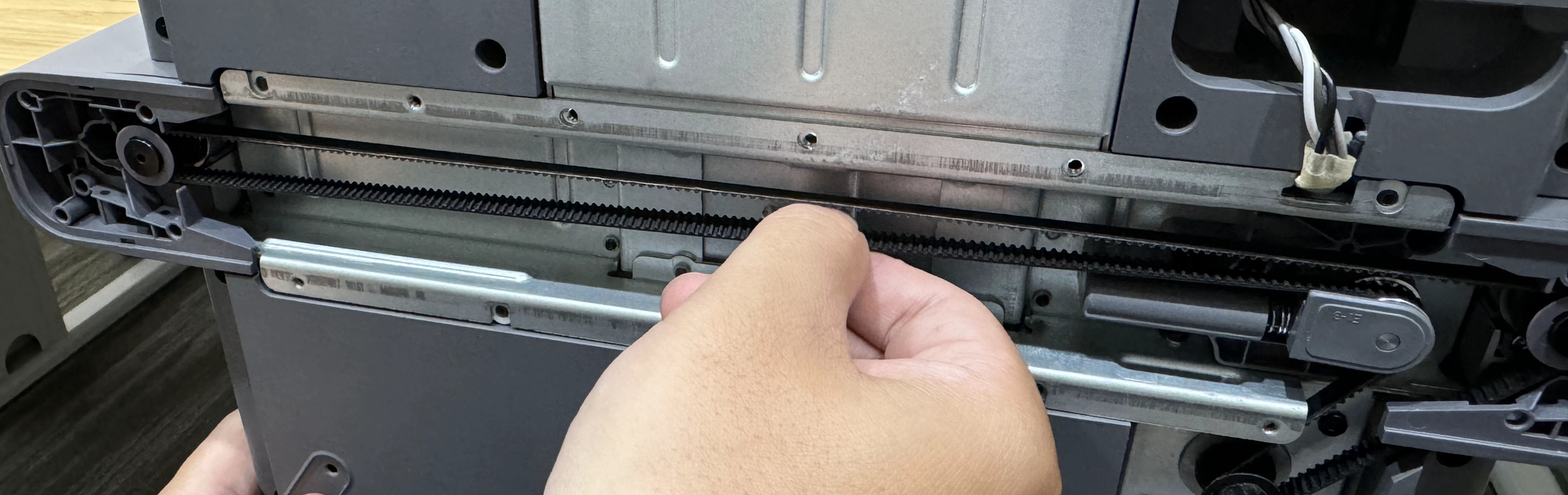

Trin 3: Træk i remmen for at kontrollere, om den kan bevæge sig uhindret.

Hvis ikke, så se afsnittet Monter leadscrewen, og kontroller, om leadscrewen var rettet ind efter gevindet, før den blev drejet i, og om de 2 skruer, der fastgør leadscrewen, er spændt korrekt.

Monter Z-aksens dæksel

Trin 1: Placer dækslet, og brug derefter H2.0 unbrakonøglen til at spænde de 15 skruer, der er markeret med grønt.

Trin 2: Placer printeren på bordet, og brug derefter H2.0 unbrakonøglen til at spænde de 4 skruer, der er markeret med grønt.

Trin 3: Sæt Y-aksens dæksel på igen.

Spænd Z-remmen

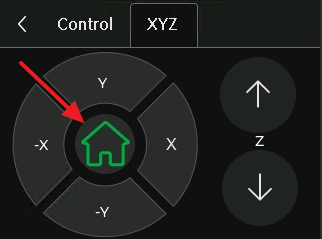

Trin 1: Tænd printeren. Gå til skærmen nedenfor, og udfør derefter en homing-proces.

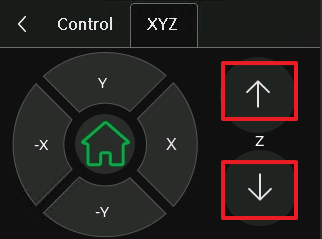

Trin 2: Når homing er færdig, skal du trykke på op- og ned-knapperne til højre kun én gang hver for at flytte X-aksen op og ned én gang.

Før du flytter X-aksen ned, skal du sikre dig, at dysen ikke rører varmepladen!

Trin 3: Brug H2.0 unbrakonøglen til at spænde de 2 spændeskruer.

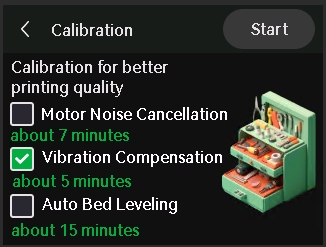

Trin 4: I skærmen Kalibrering skal du kun vælge Vibration Compensation og derefter trykke på Start.
