A1-serien: Udskiftning af ekstrudermotor

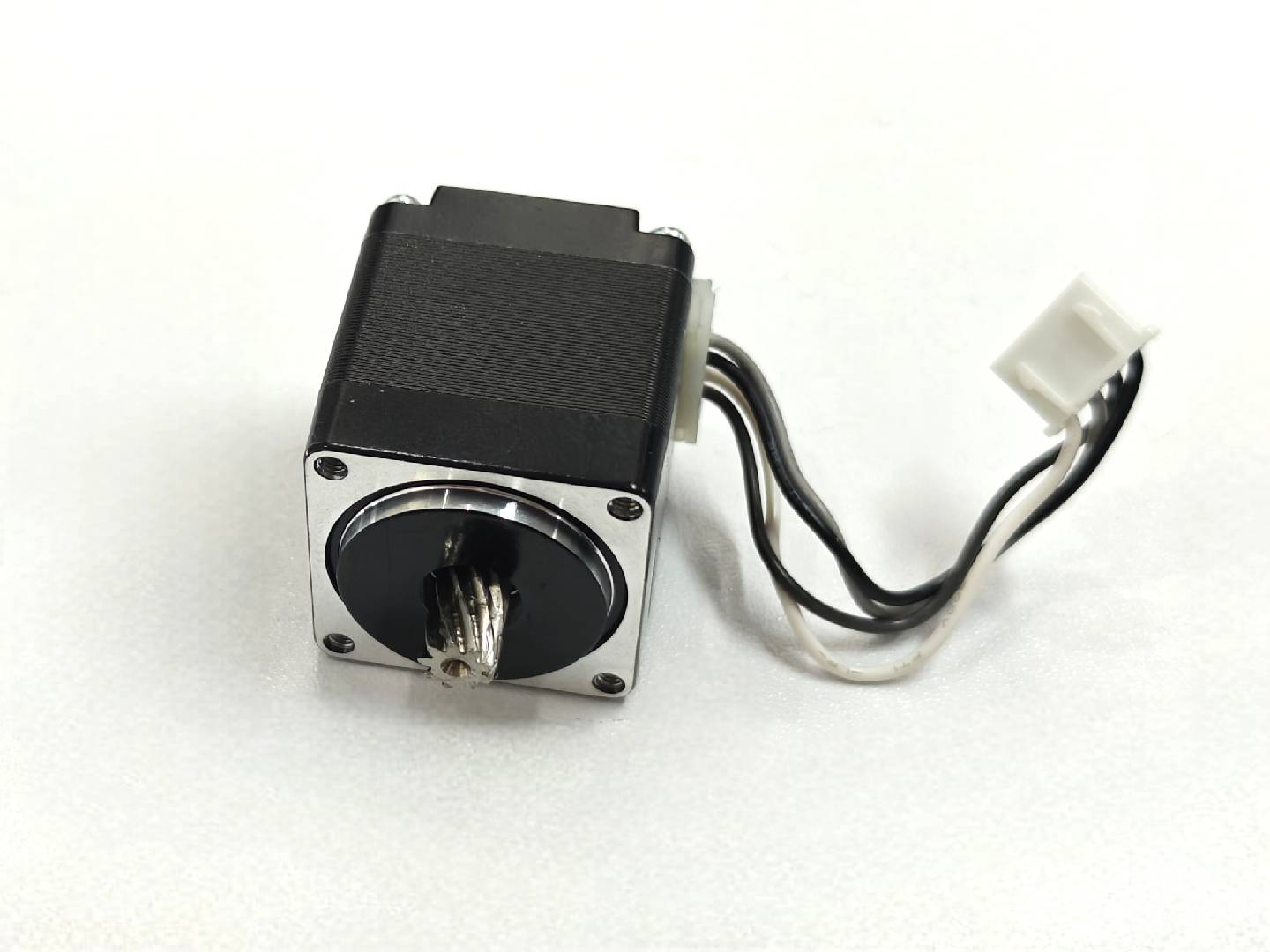

Ekstrudermotor

I denne guide viser vi dig, hvordan du udskifter ekstrudermotoren på A1.

Kompatible printermodeller

A1, A1 mini

Hvornår skal du bruge guiden?

• Motoren går i stå eller mister trin
• Ekstruderingen svinger markant
• Anbefalet af Bambu Lab teknisk support

Sikkerhedsadvarsel

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og dermed skade elektronikken og medføre sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du blive nødt til at adskille dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.
Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, opret en ny sag på vores supportside, så svarer vi så hurtigt som muligt og hjælper dig.

Nødvendigt værktøj og materialer

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• 25 minutter

Afmontér den gamle ekstrudermotor

1. Afmontér toolheadets bagdæksel

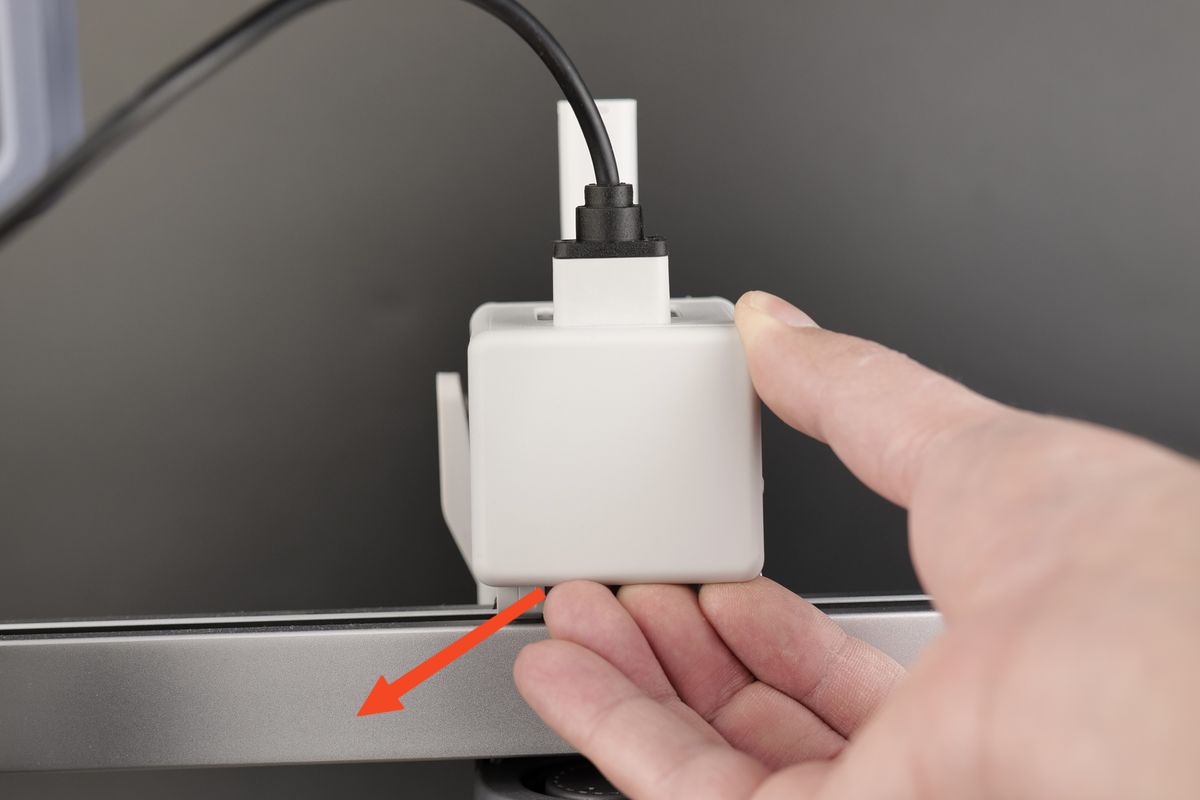

Tag forsigtigt fat i låsen i bunden af bagdækslet som vist nedenfor, og træk den blidt bagud for at åbne dækslet.

2. Frakobl USB-C-kablet

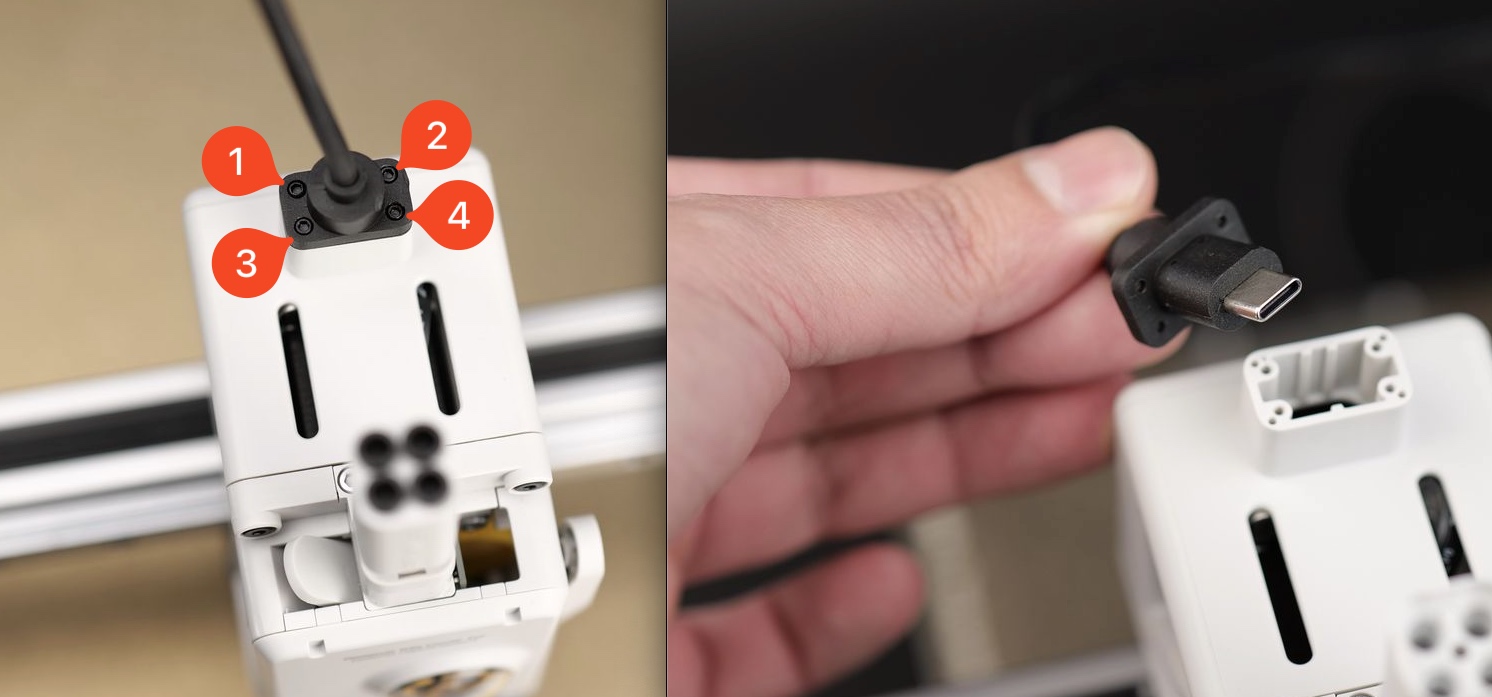

Brug en H1.5 unbrakonøgle til at fjerne de fire skruer, der holder USB-C-datakablet fast på A1-toolheadet, og løft derefter USB-C-datakablet op for at fjerne det.

3. Fjern skruerne på TH-printet

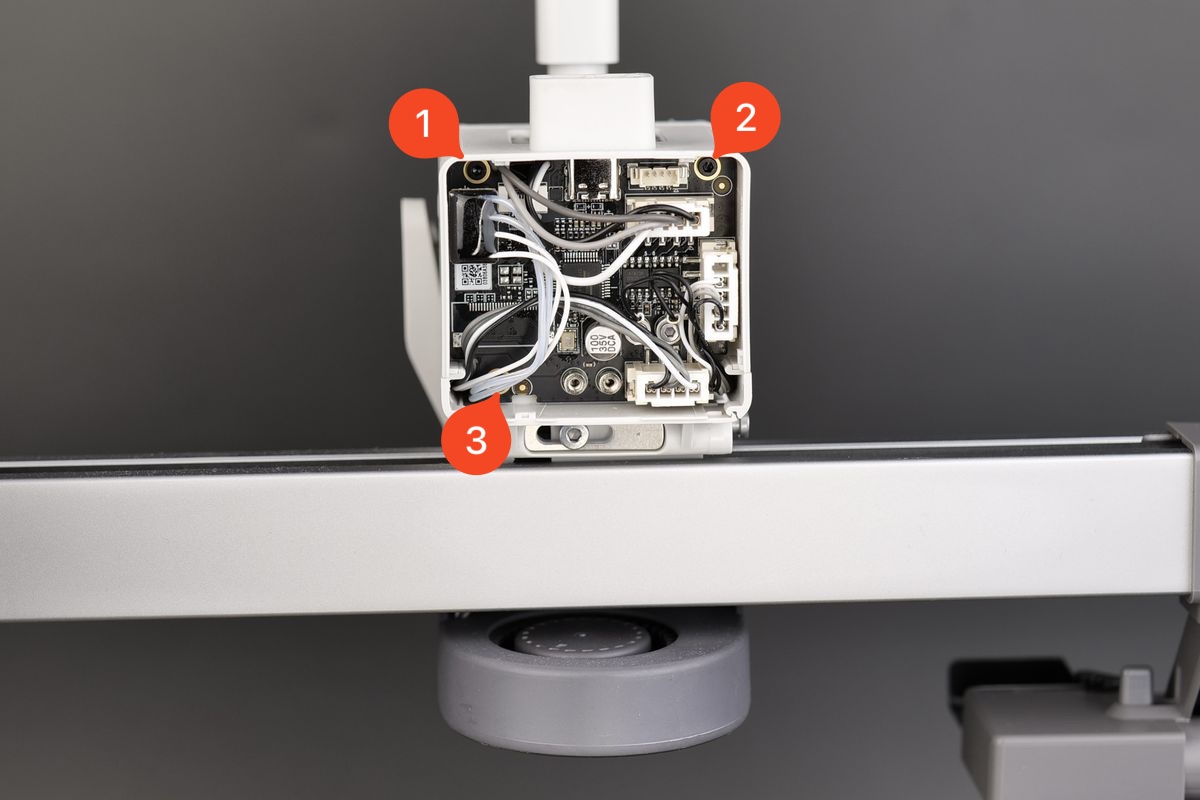

Fjern de tre sorte skruer, der holder TH-printet på plads.

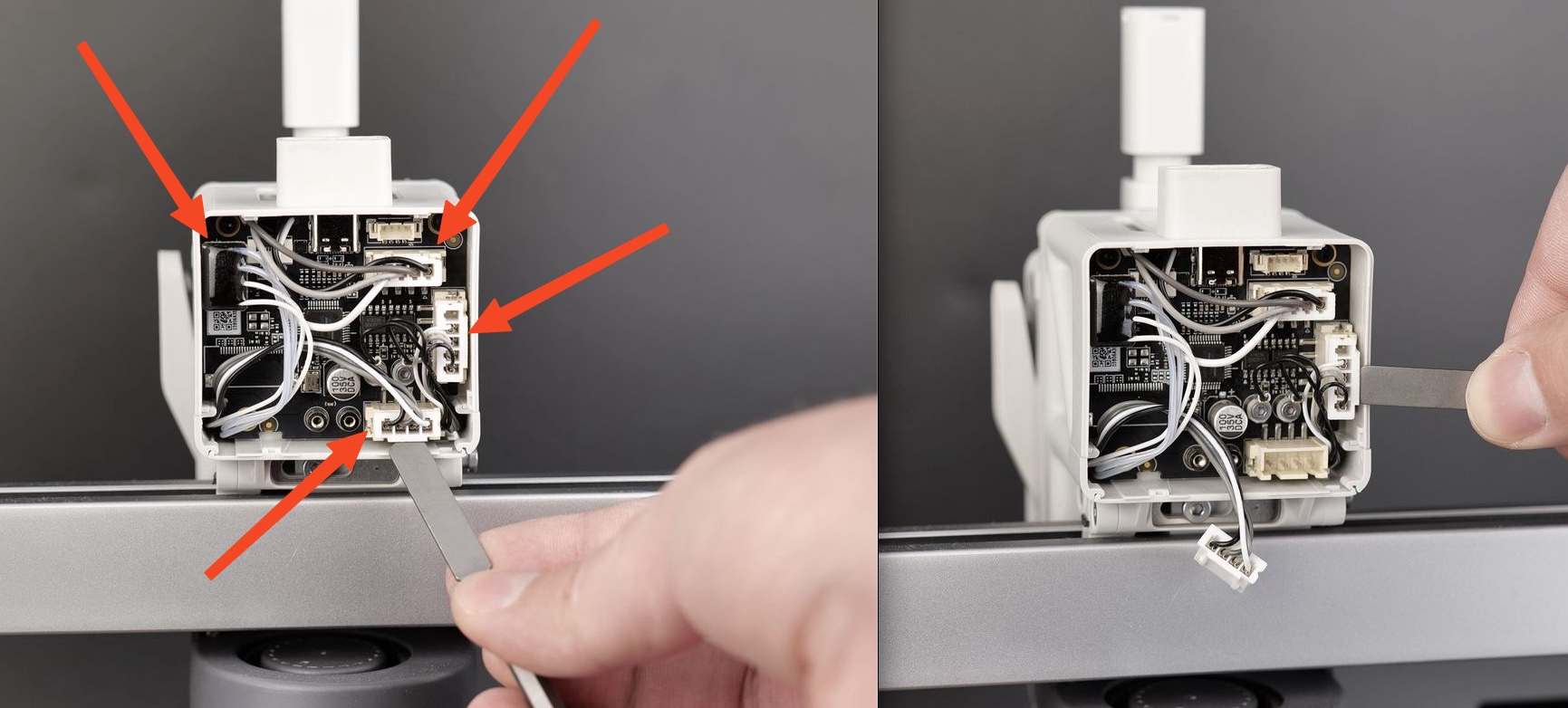

4. Frakobl kablerne

Fjern derefter de fire kabler, der sidder på TH-printet.
Træk dem forsigtigt ud i selve stikket, og undgå at trække i kablerne ved stikkene.
Vi anbefaler, at du bruger et fladt værktøj til forsigtigt at vippe dem ud for at undgå skader.

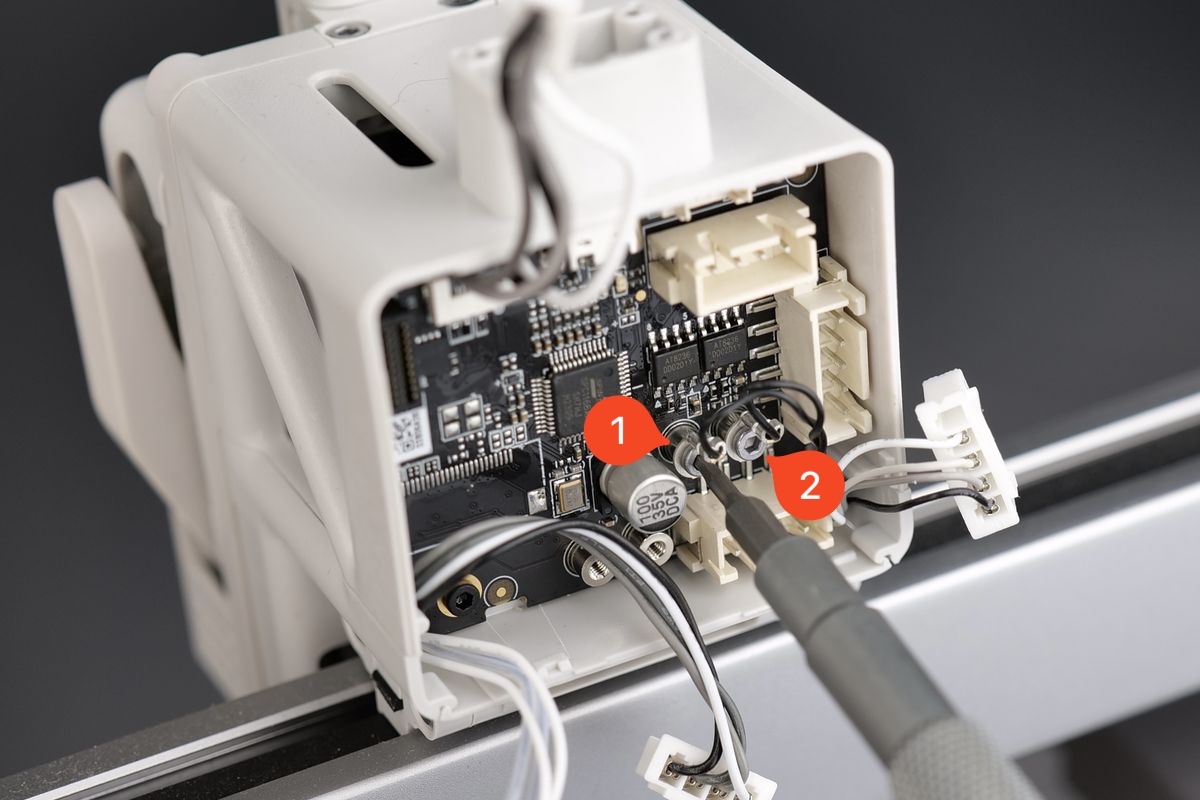

Husk også at fjerne hvirvelstrømsspolerne, der holdes på plads af to skruer.

5. Fjern TH-printet

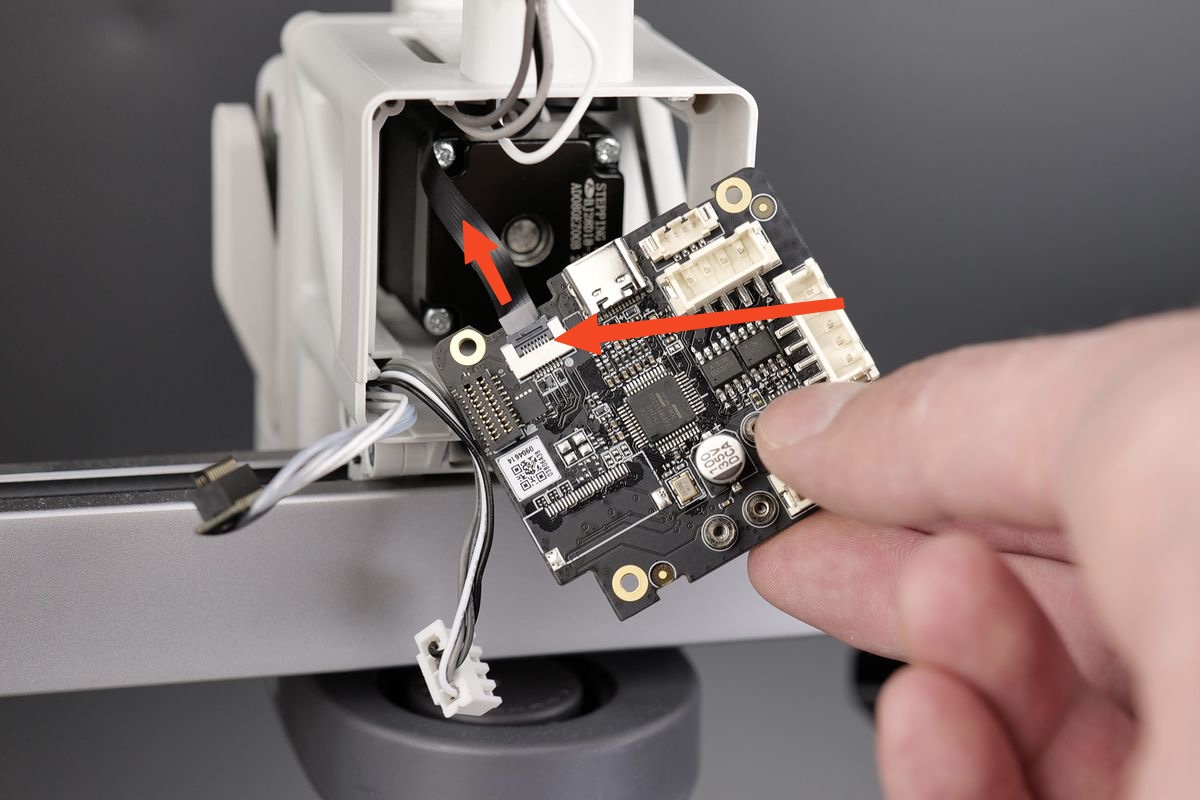

Du kan nu fjerne TH-printet fra plasthuset.

Vær forsigtig, når du trækker det ud, da du skal frakoble FPC-kablet til filamentsensoren undervejs.

Træk det langsomt og lige opad. Undgå at vrikke i fladkablet, da det kan tage skade. Hvis du har beskadiget det, kan du bestille et nyt via dette link

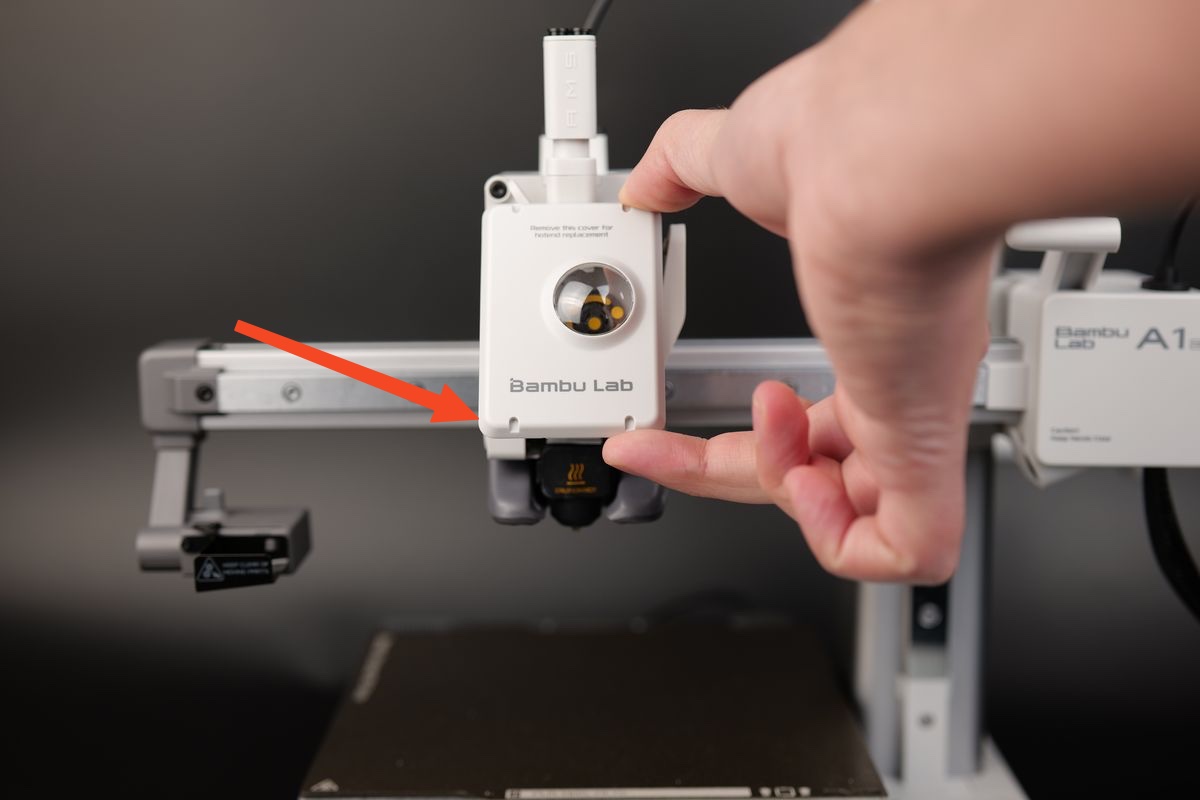

6. Afmontér toolheadets frontdæksel

Tag fat i bunden af frontdækslet, og træk forsigtigt mod dig selv.
Clipsene, der holder dækslet på plads, frigøres, så du kan fjerne frontdækslet.

7. Frigør filamentskærerens arm

Næste skridt er at frigøre filamentskærerens arm. Start med at holde filamentskæreren trykket ind, så du nemt kan fjerne den enkelte skrue, der holder den på plads.
Hold armen trykket ind, indtil skruen er helt fjernet, og slip derefter forsigtigt skæreren.

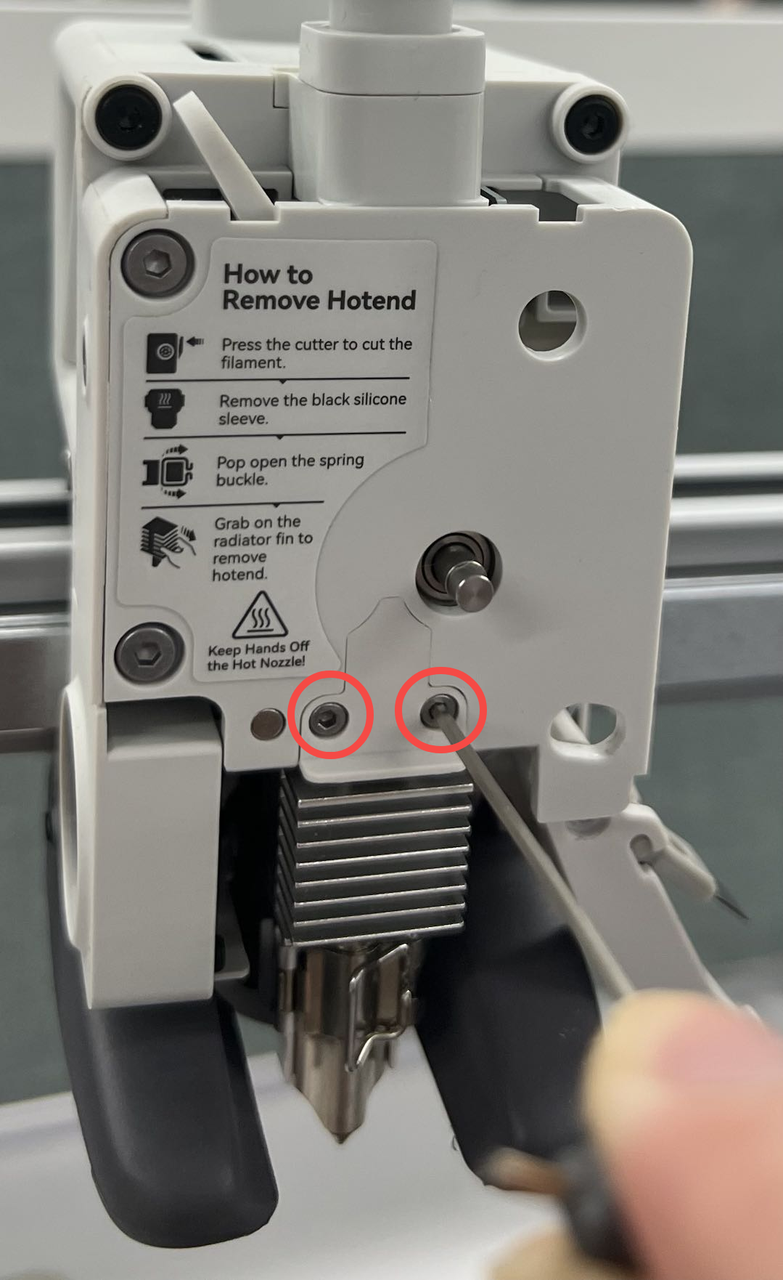

8. Fjern ekstruderens trykblok

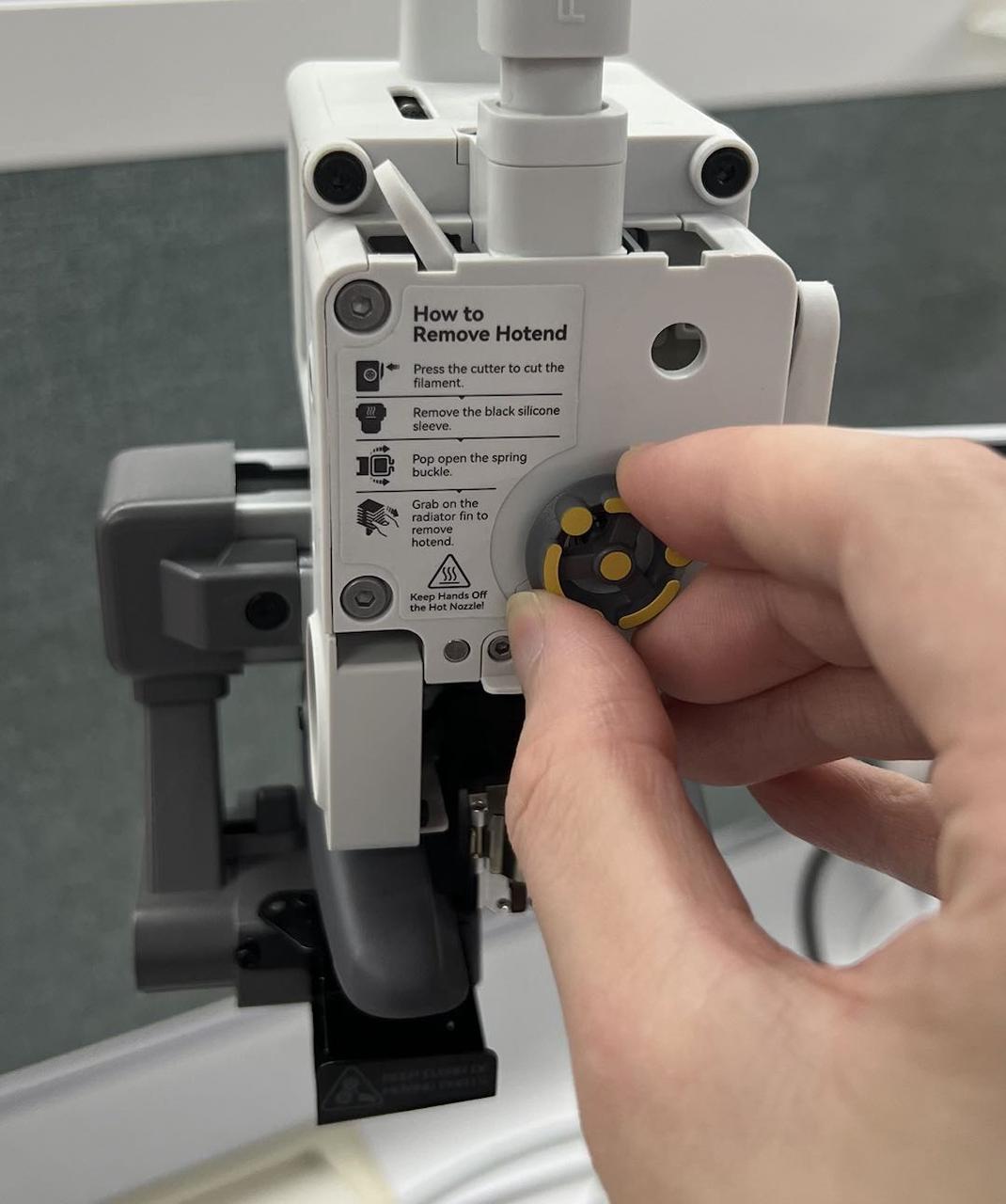

Fjern drejehjulet. Tag trykblokken af ved at skrue to skruer ud med en H1.5 unbrakonøgle.

9. Fjern dyseenheden

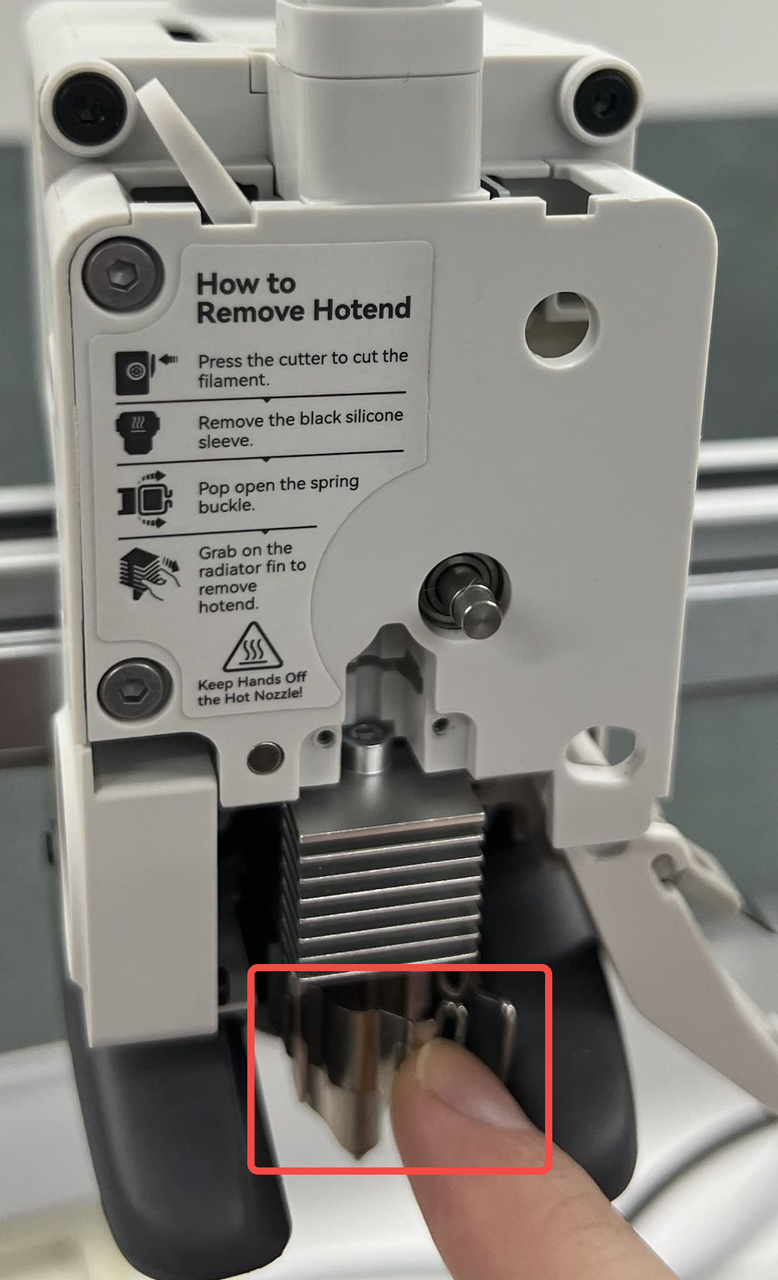

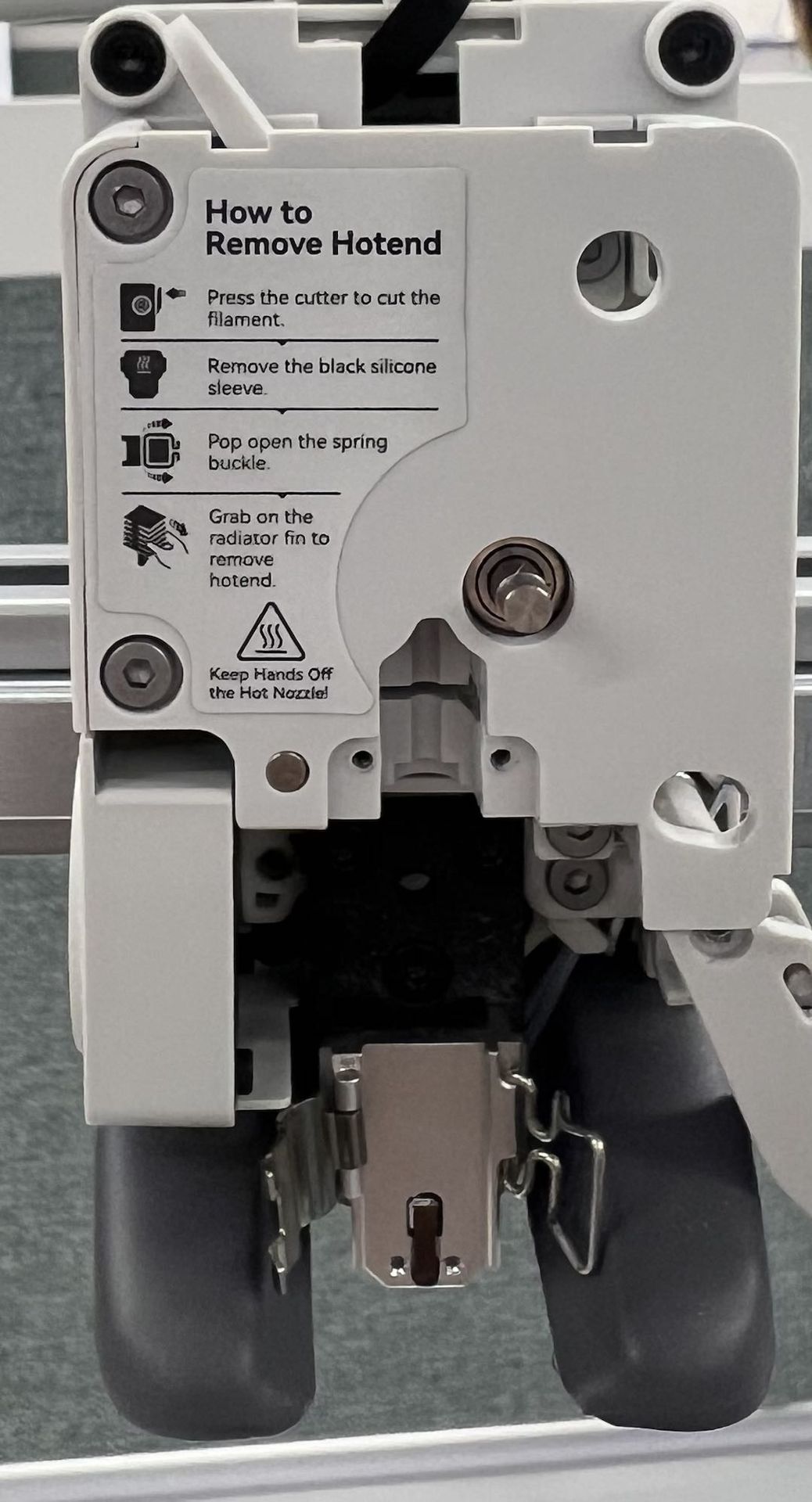

Fjern silikonesokken til hotenden, frigør clipsen, og tag dyseenheden af.
Når dette trin er udført, kan du gå videre til at fjerne ekstruderens frontdæksel i næste trin.

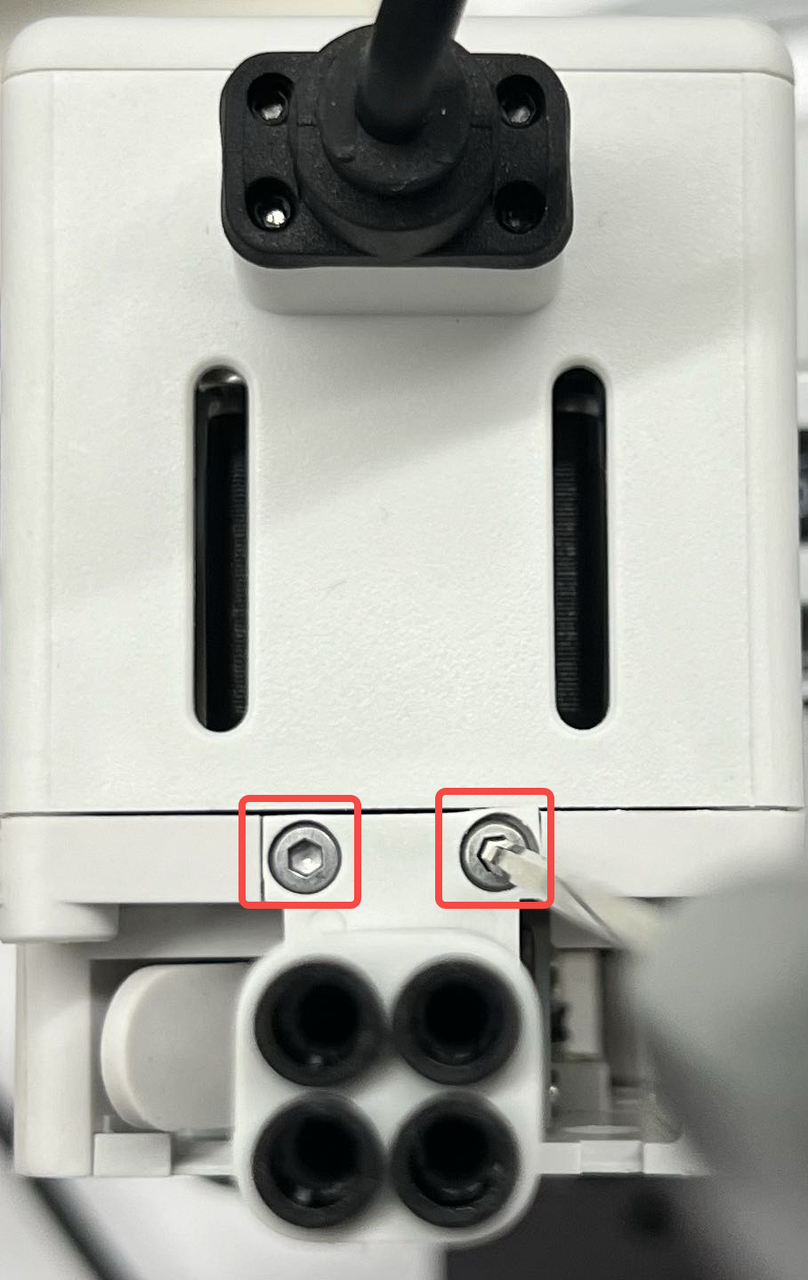

10. Fjern filamenthub-enheden

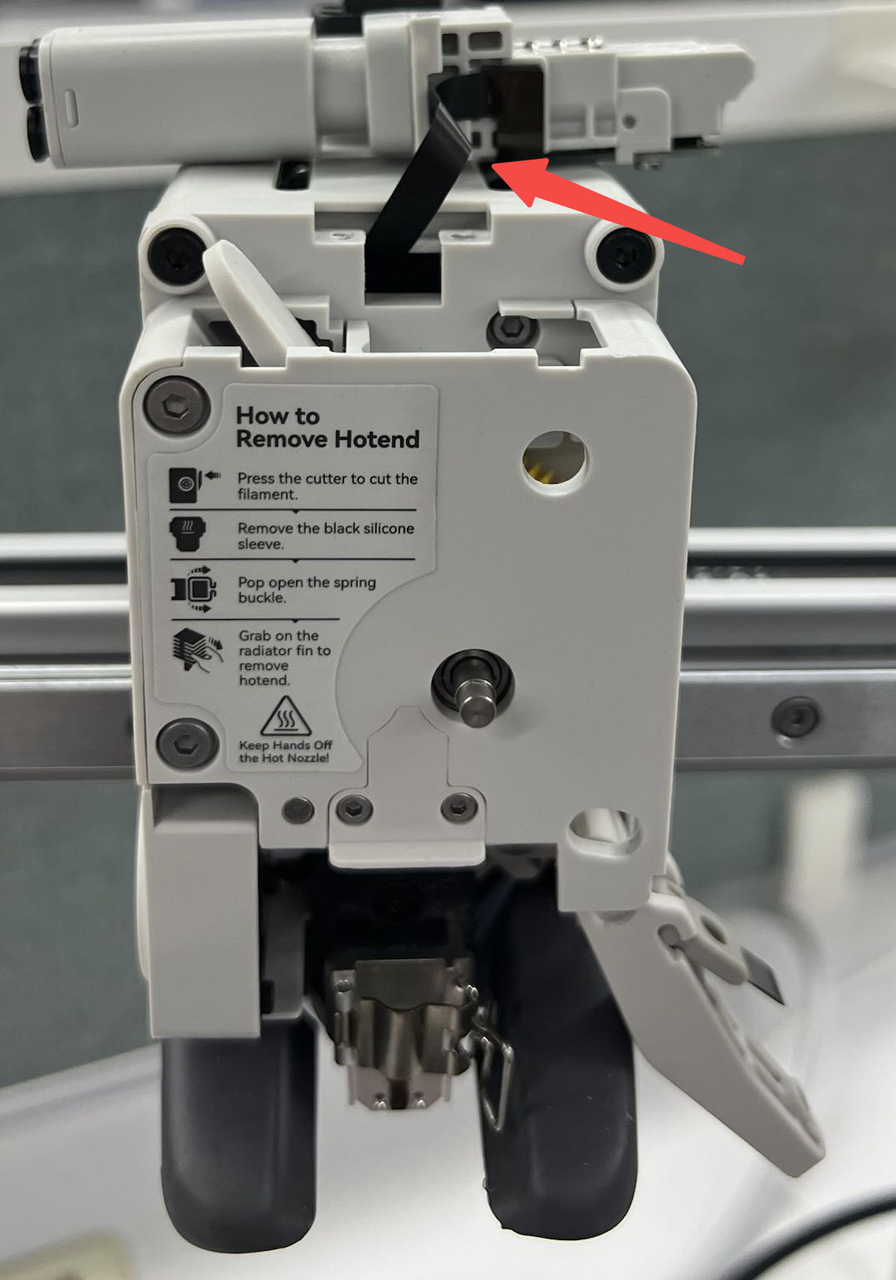

Brug en H2.0 unbrakonøgle til at skrue to skruer ud, og tag derefter filamenthubben ud. Vær forsigtig med ikke at beskadige det sorte FPC-kabel. Når du har fjernet filamenthubben, kan du lægge den oven på toolheadet som vist på billedet.

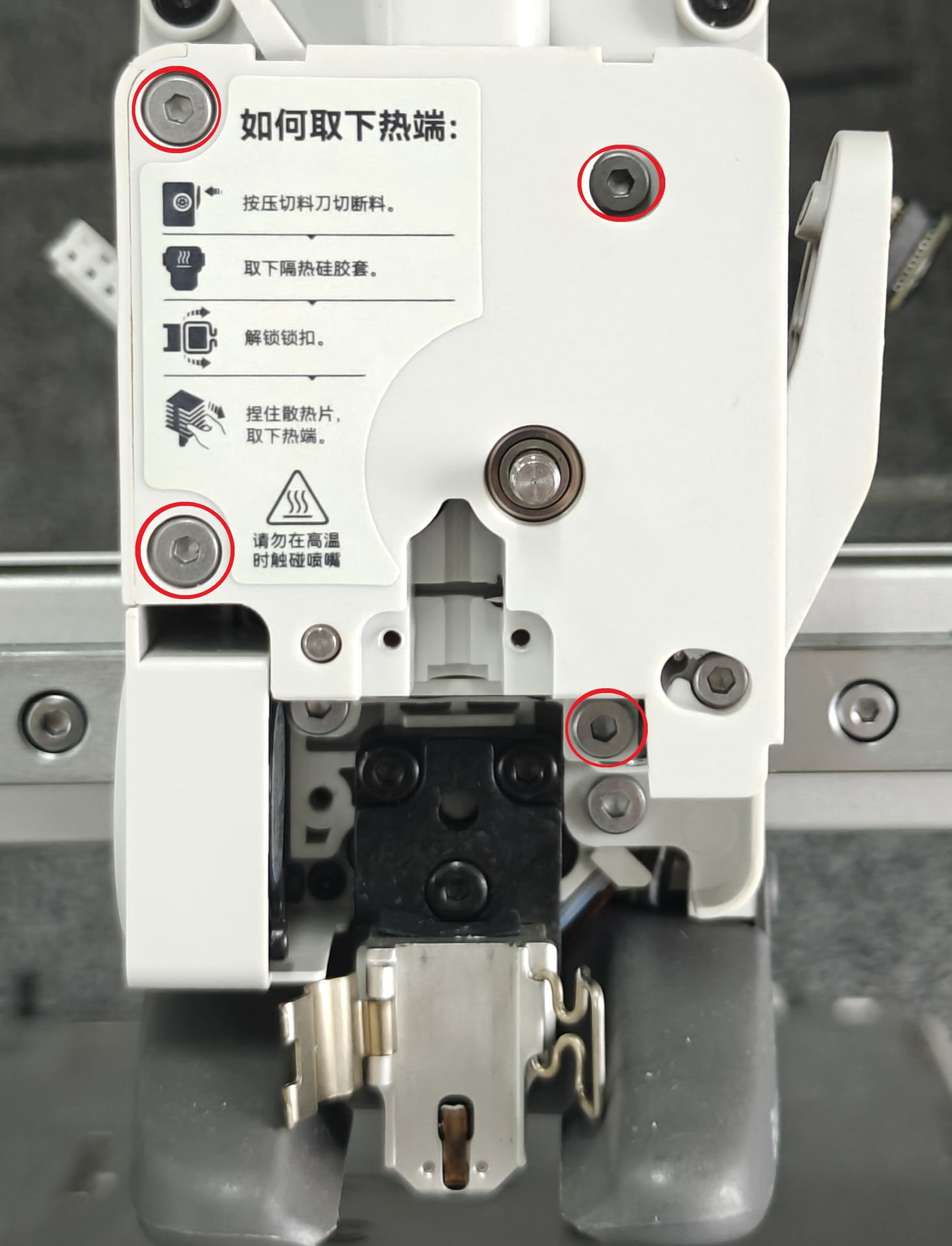

11. Fjern ekstruderens frontdæksel

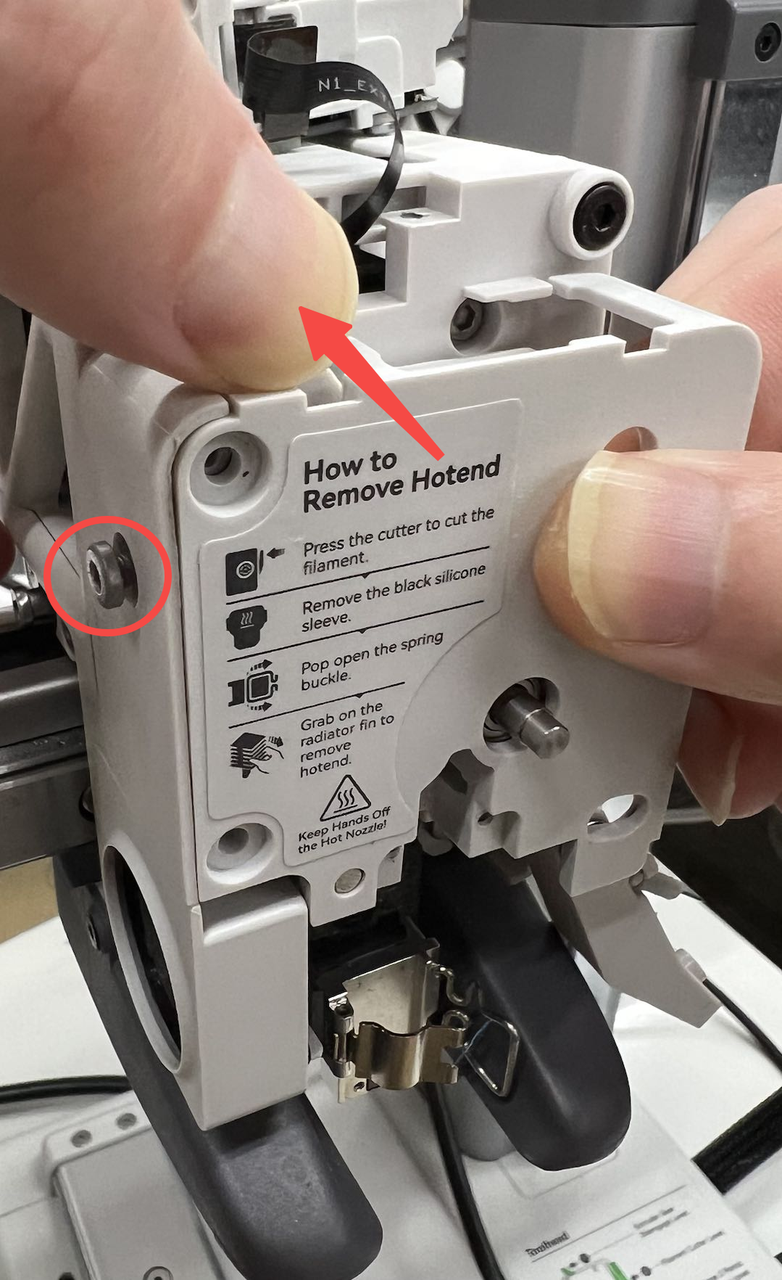

For at fjerne ekstruderens frontdæksel skal du først tage de fire fastgørelsesskruer på frontdækslet ud. Løsn derefter sideskruen (fjern den ikke helt, så den indvendige fjederskive ikke falder ud), hvorefter frontdækslet kan tages af.

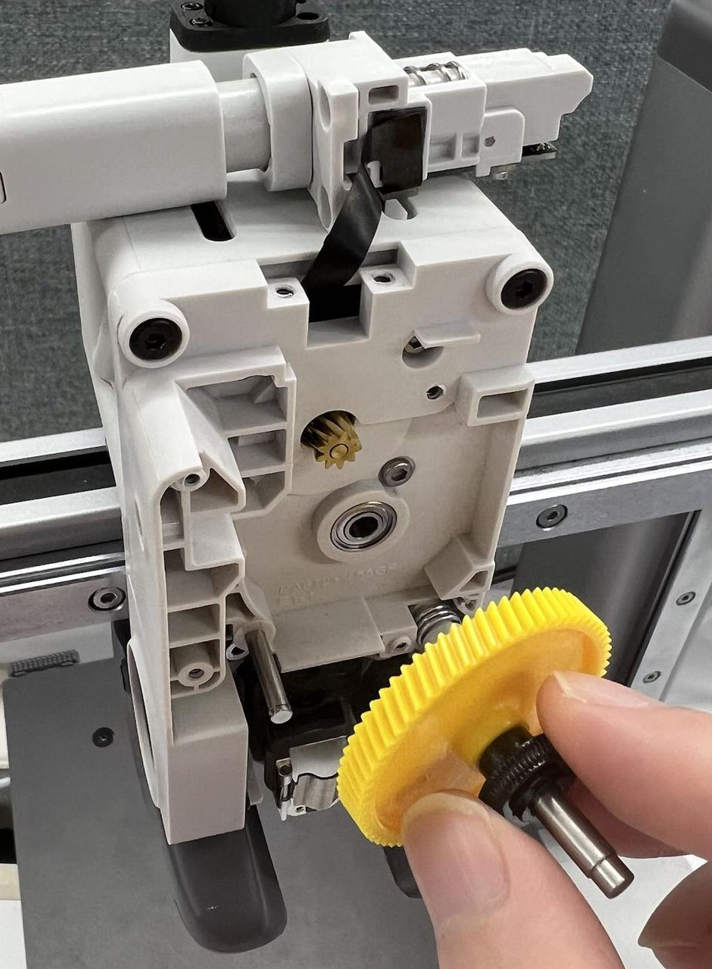

12. Fjern ekstrudergearet

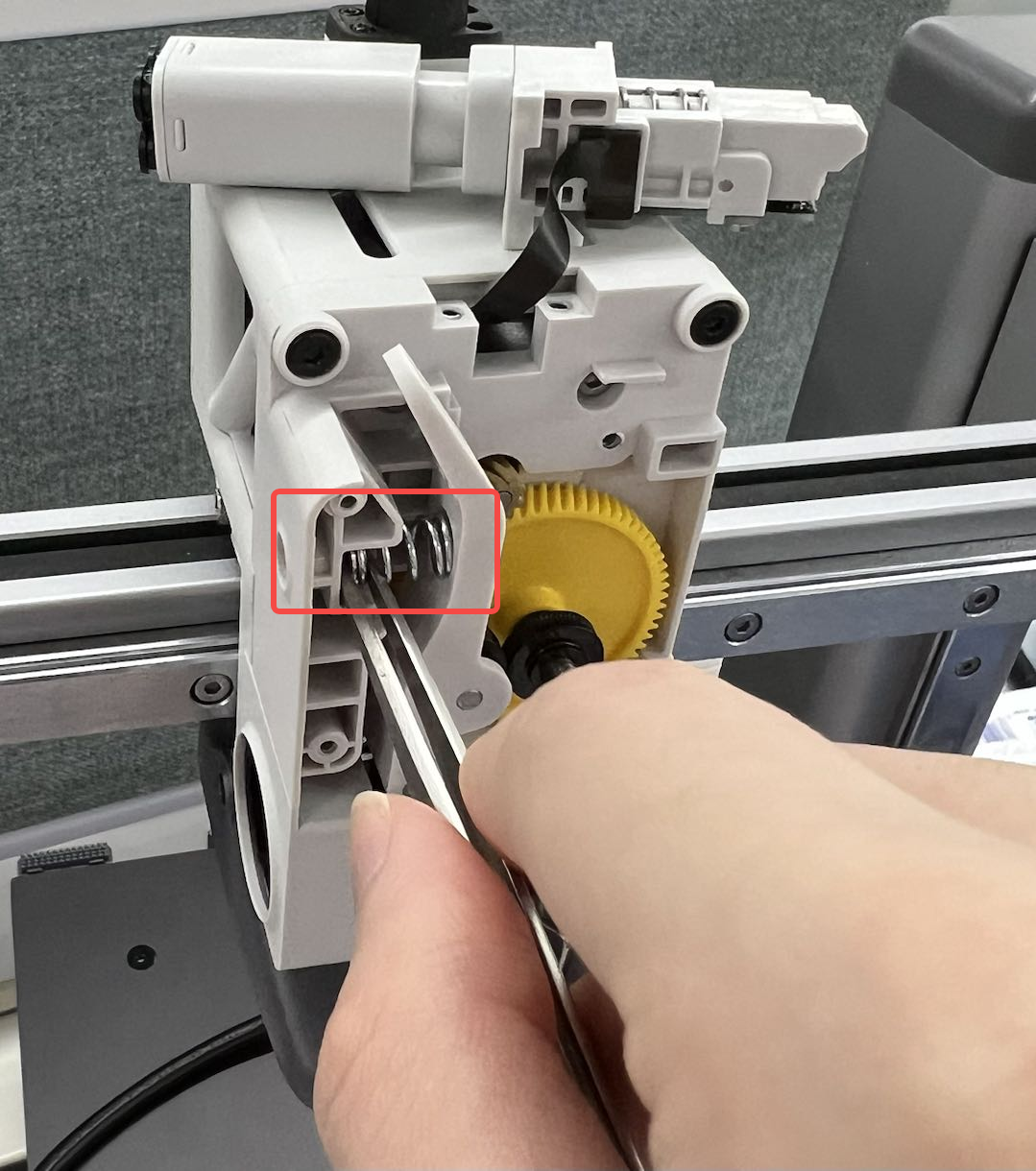

Når frontdækslet er fjernet, skal du fjerne sideskruen helt, tage skiven og fjederen ud og derefter fjerne ekstrudergearet.

13. Fjern ekstrudermotoren

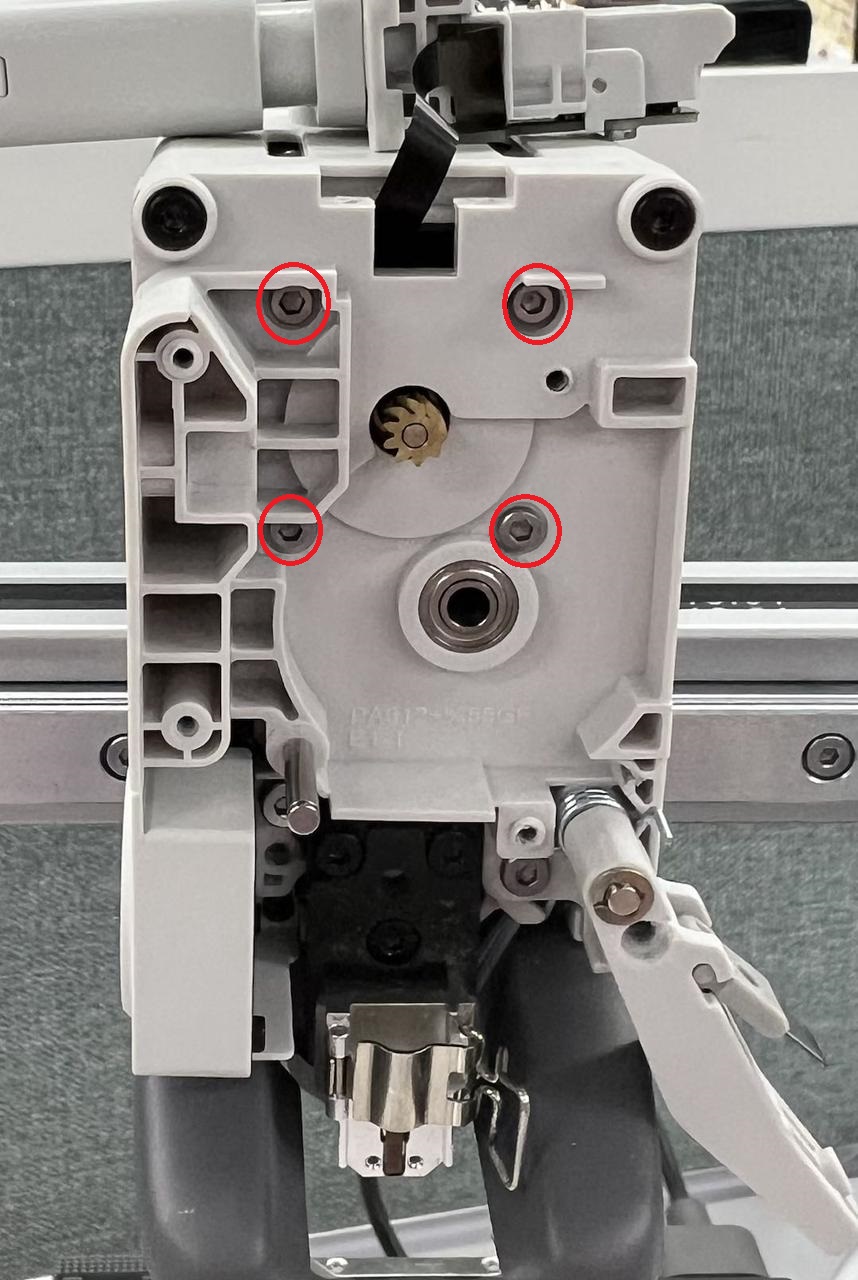

Fjern de fire fastgørelsesskruer på frontmotoren. Nu kan motoren tages ud bagfra.

Montér den nye ekstrudermotor

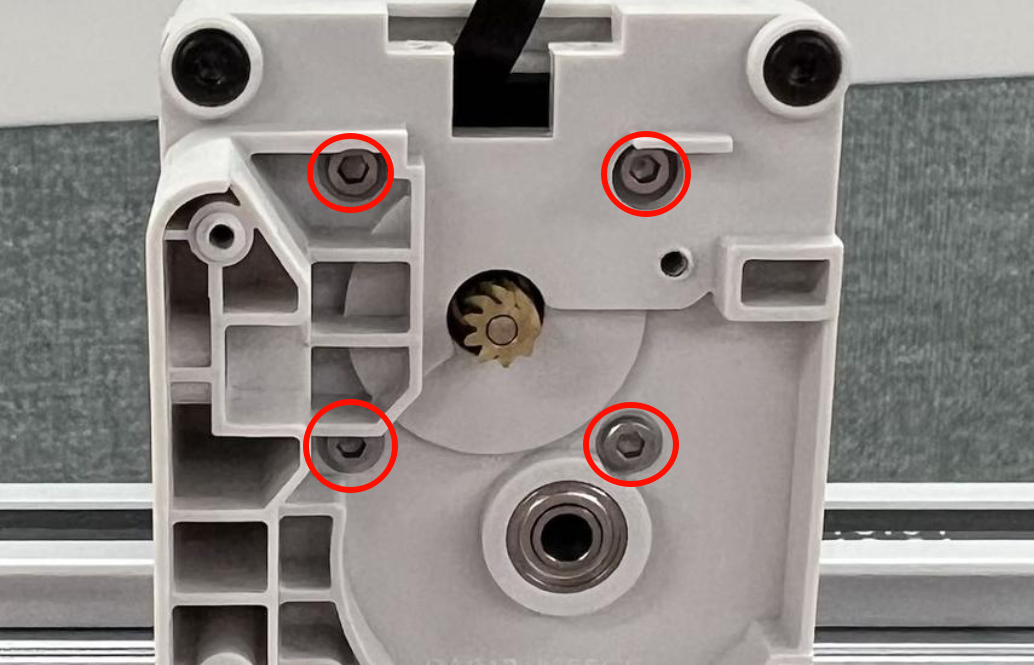

1. Fastgør ekstrudermotoren

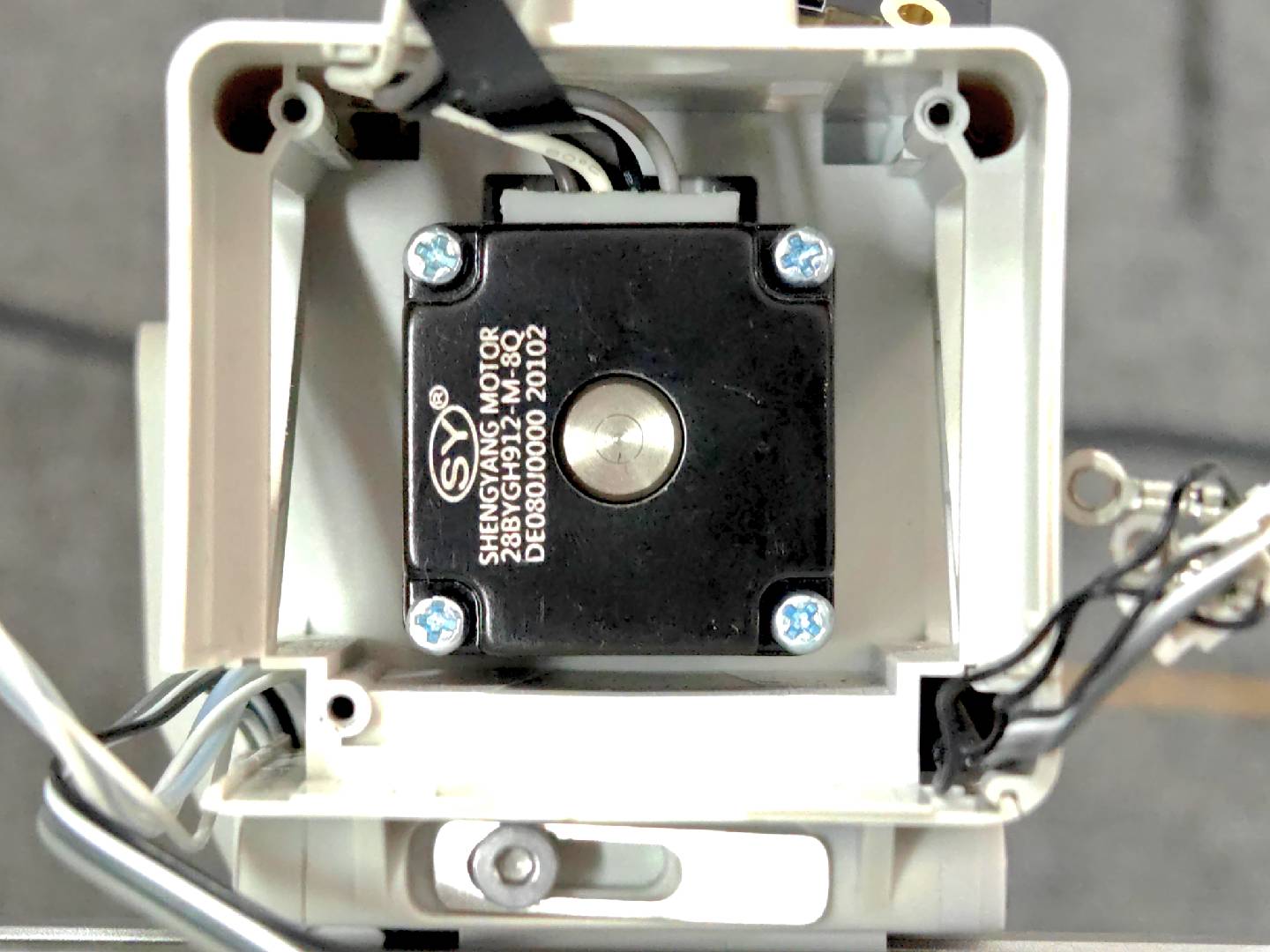

Motoren skal først føres ind fra bagsiden af toolheadet. Brug 4 M2.5*5 skruer forfra til at fastgøre motoren.

Bemærk: Sørg for, at det punkt, hvor motorkablet kommer ud, vender opad.

2. Montér ekstrudergearet

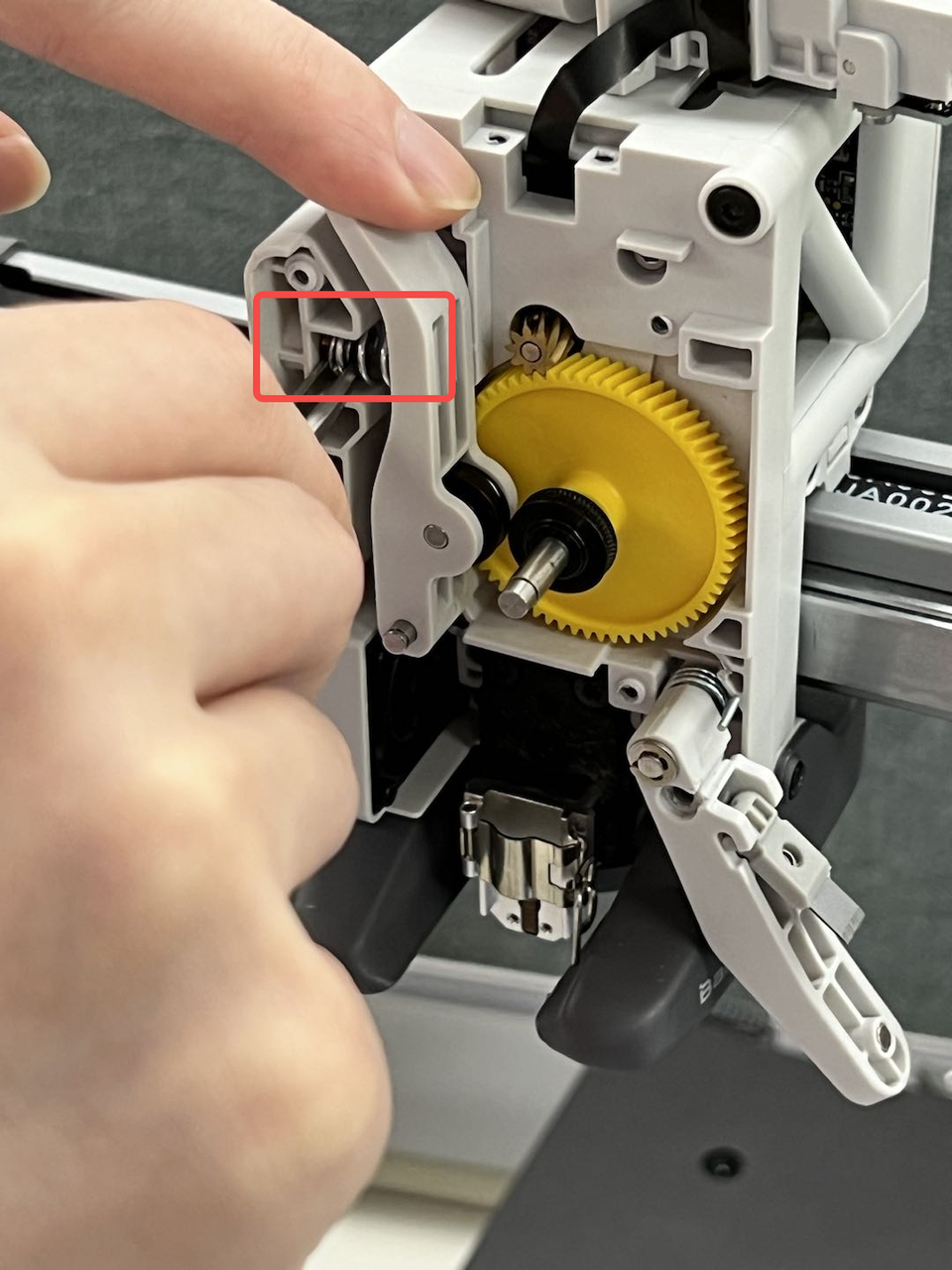

Montér først det gule gear i lejet. Montér derefter holderen til det drevne hjul. Hold samtidig skiven og fjederen på plads, og skru skruen i.

Bemærk: Sideskruerne er af typen M3*11. På dette tidspunkt skal de ikke spændes helt, ellers bliver det svært at montere frontdækslet korrekt.

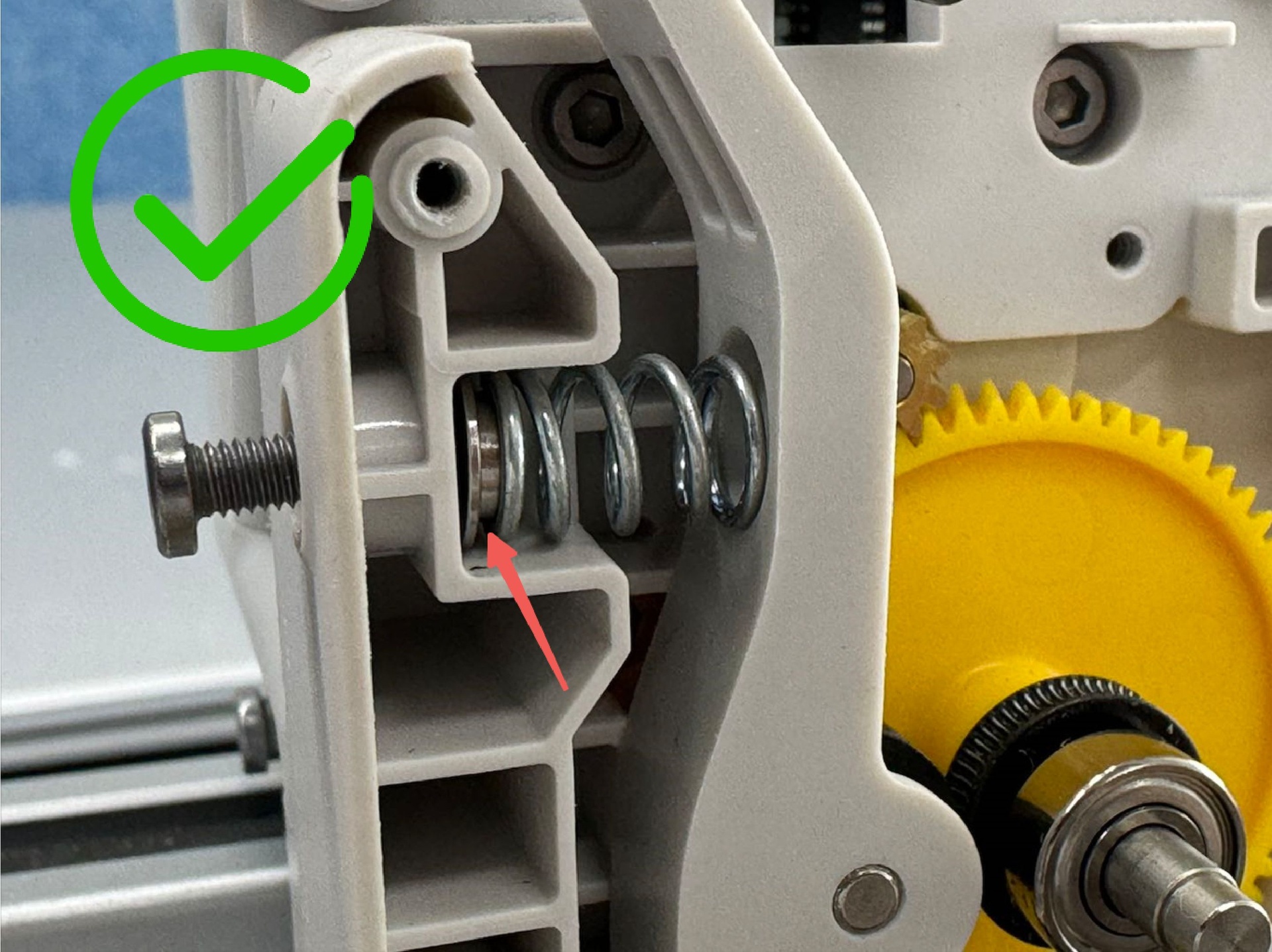

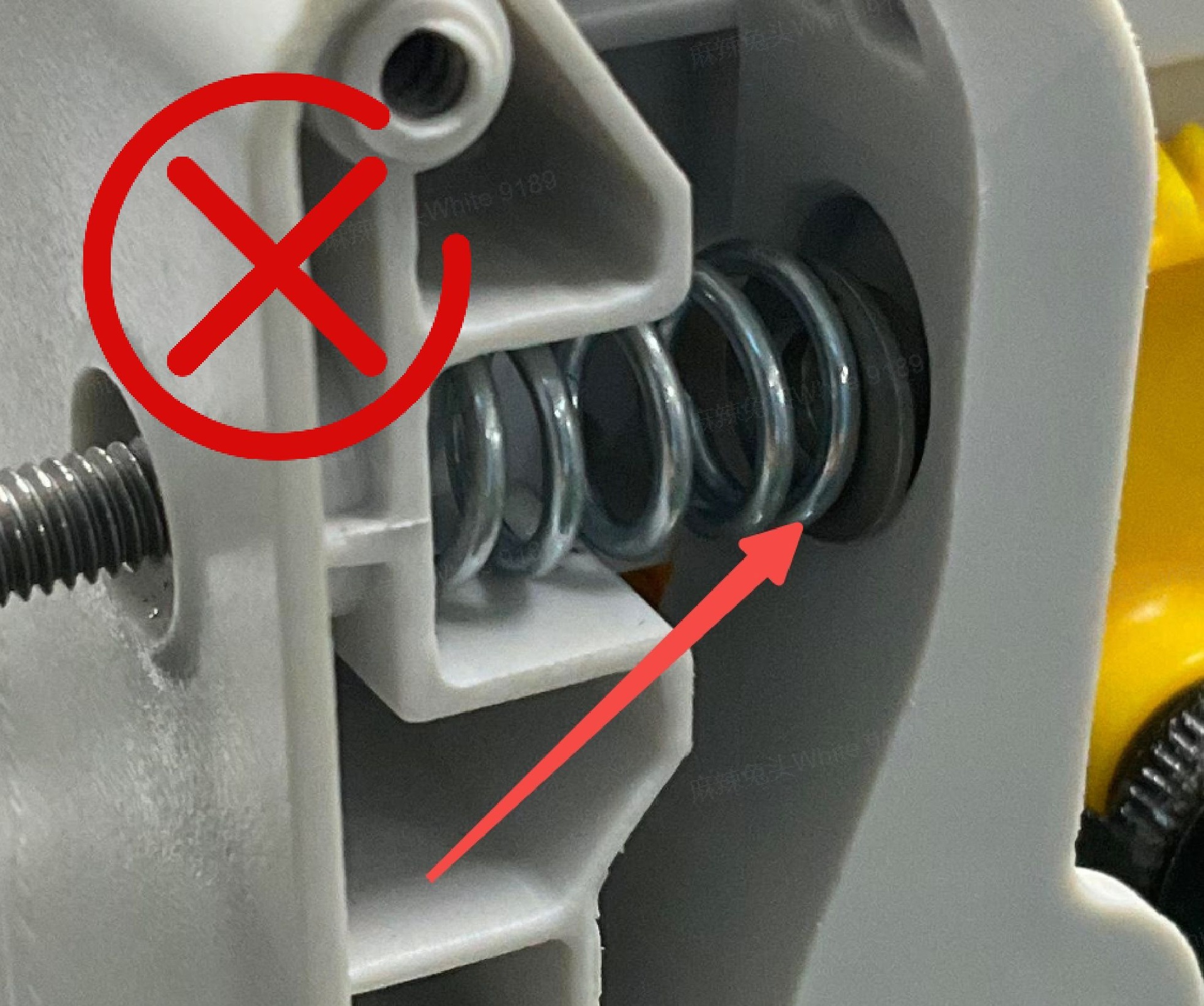

Bemærk: Sørg for, at fjedre og skiver er monteret korrekt, ellers kan ekstruderen mislykkes med at gribe filamentet, hvilket giver unormal ekstrudering.

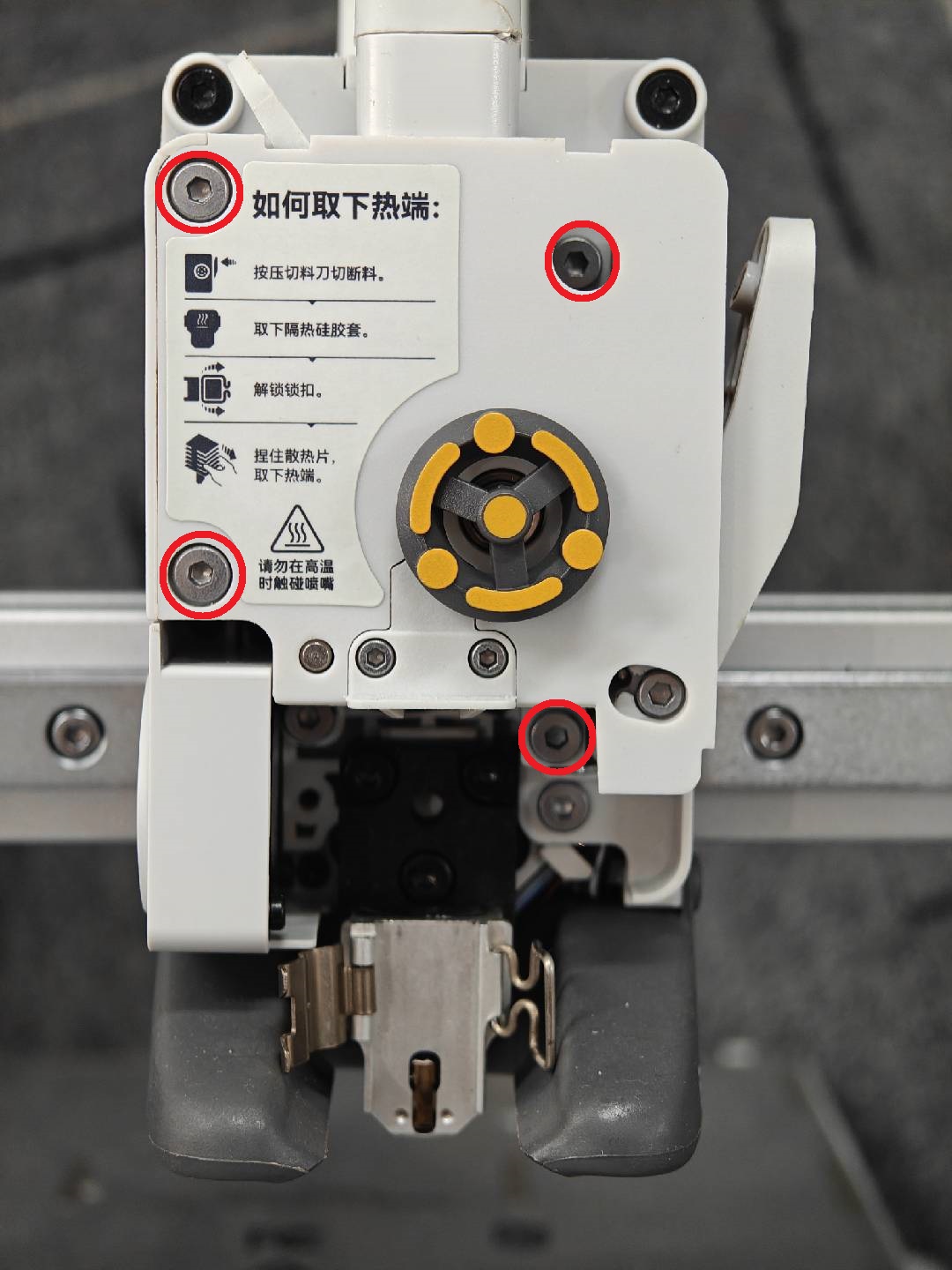

3. Montér ekstruderens frontdæksel

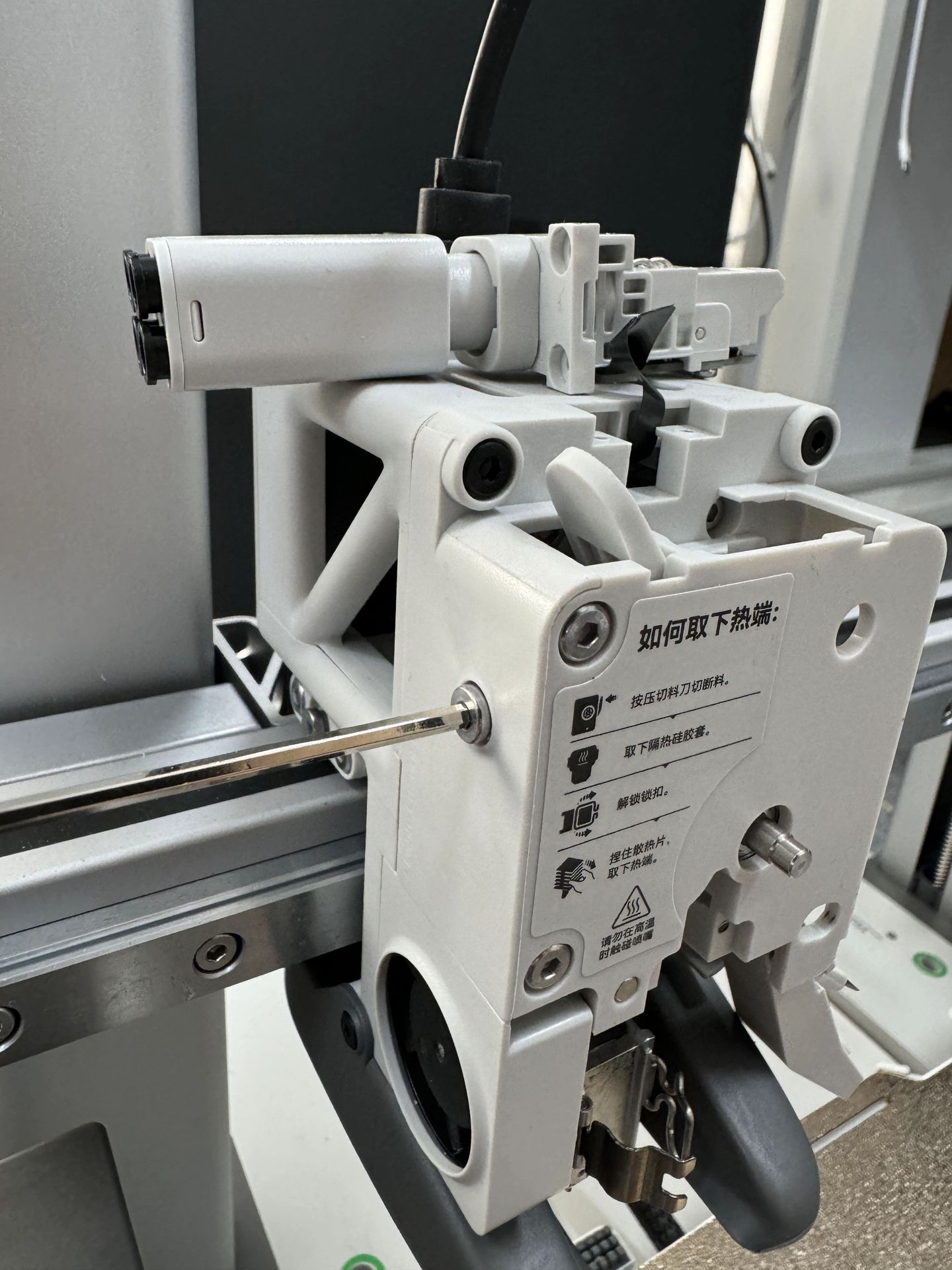

Montér 4 fastgørelsesskruer på frontdækslet, og spænd sideskruerne.

Bemærk: De fire skruer til frontdækslet er af typen BT2.3*7.

4. Montér filamenthub-enheden

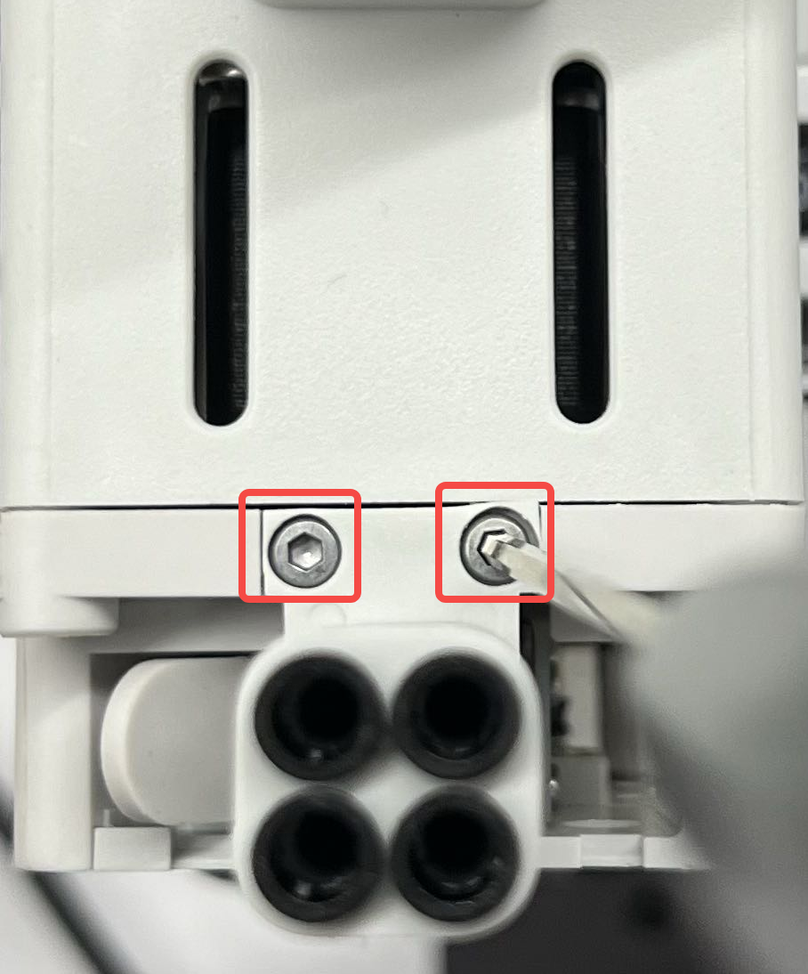

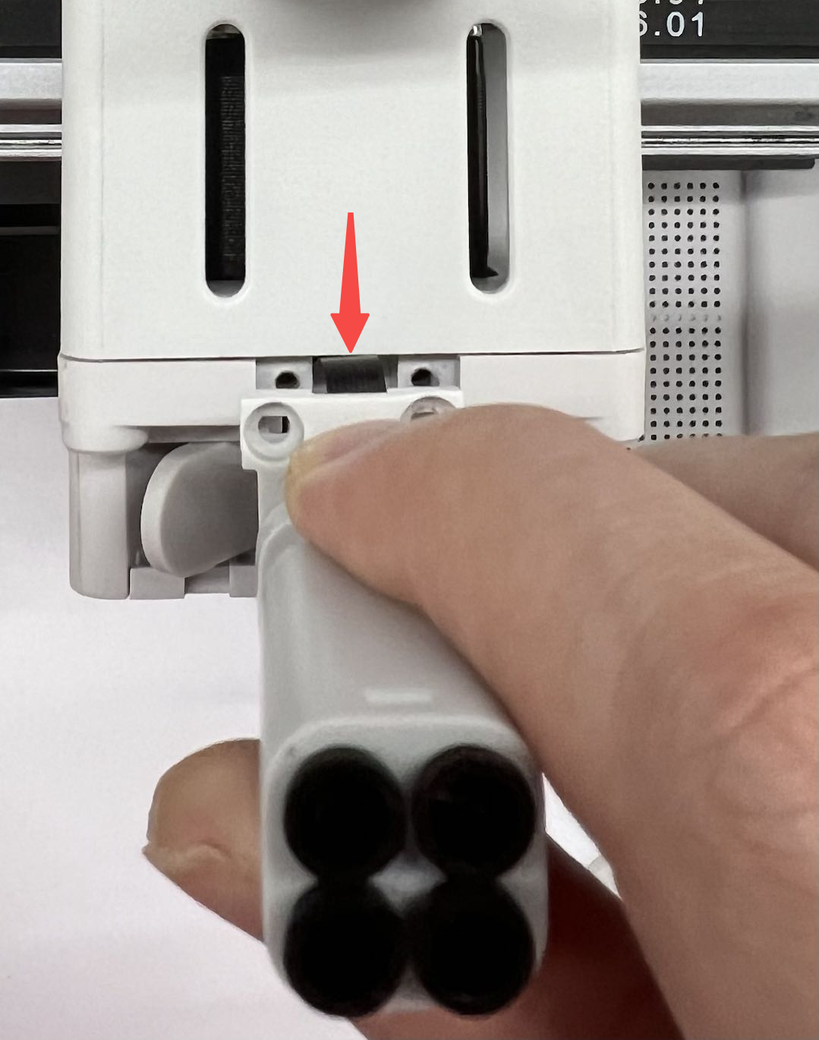

Montér filamenthub-enheden, og sørg for, at det sorte FPC-kabel ikke er foldet, men ligger glat i den tomme position. Spænd derefter de 2 skruer for at fastgøre filamenthubben.

Bemærk: De to skruer til filamenthub-enheden er af typen BT2.6*5.

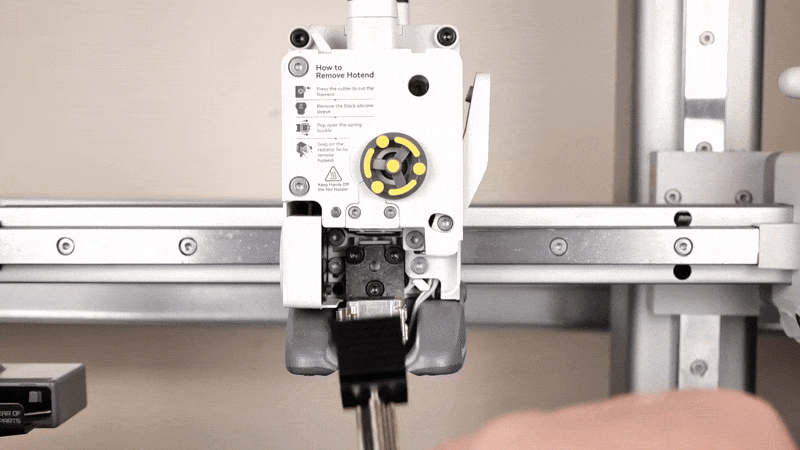

5. Montér dyseenheden og silikonesokken til hotenden

Montér derefter dyseenheden på hotendens varmeenhed, lås den med clipsen, og montér silikonesokken til hotenden.

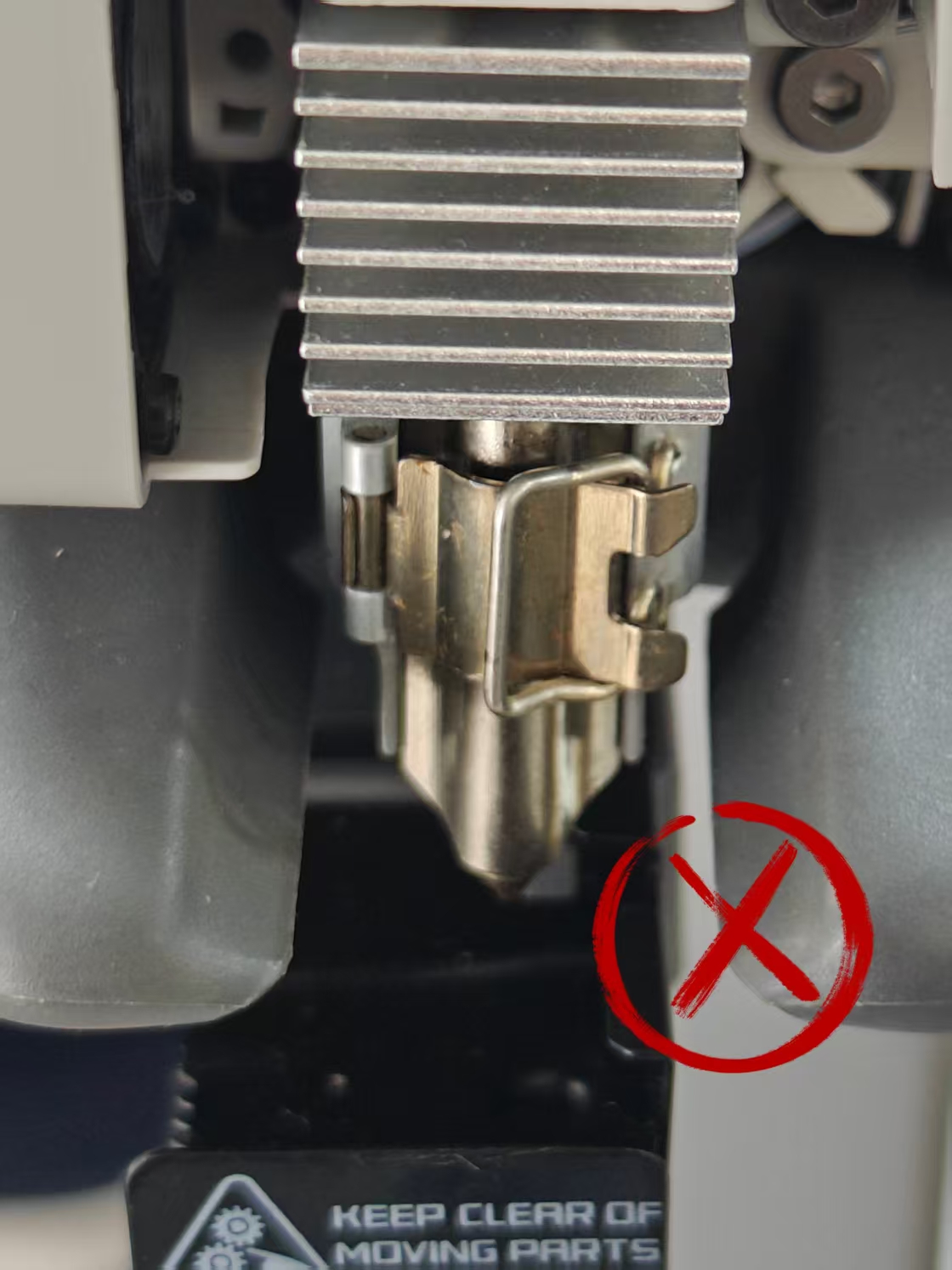

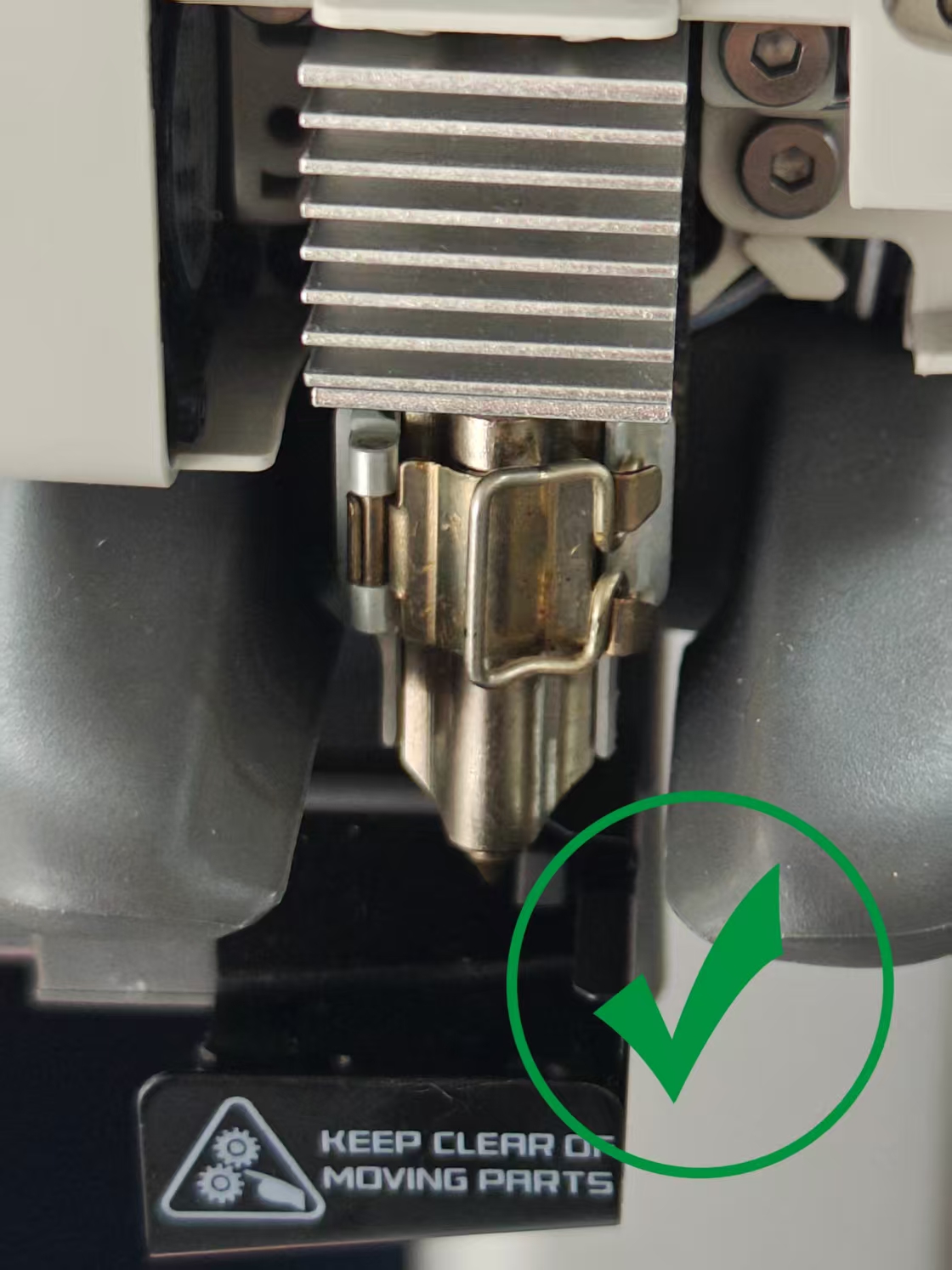

Når dyseenheden er monteret, skal du kontrollere, at den er monteret korrekt.

6. Lås filamentskærerens arm på plads

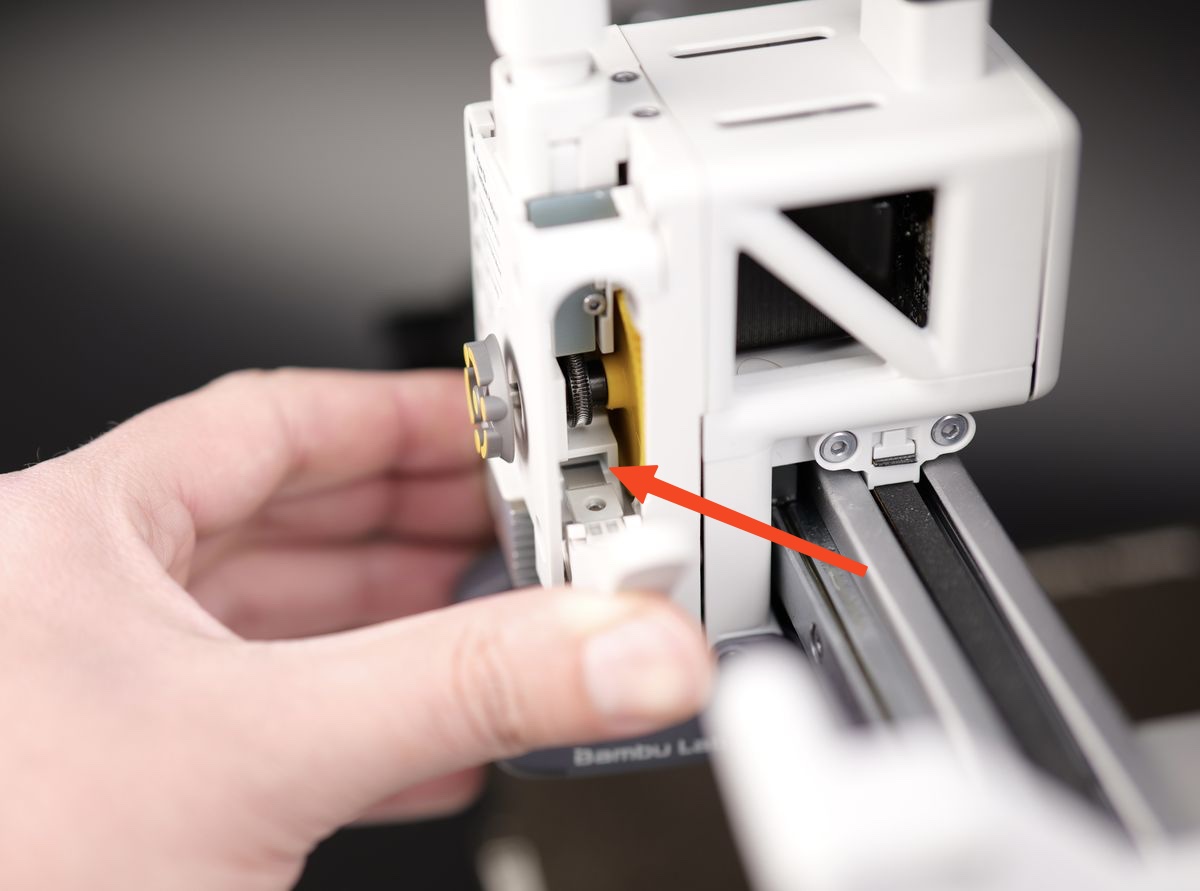

Justér først kniven, så den flugter med ekstruderhullet, hvor kniven skal glide ind.

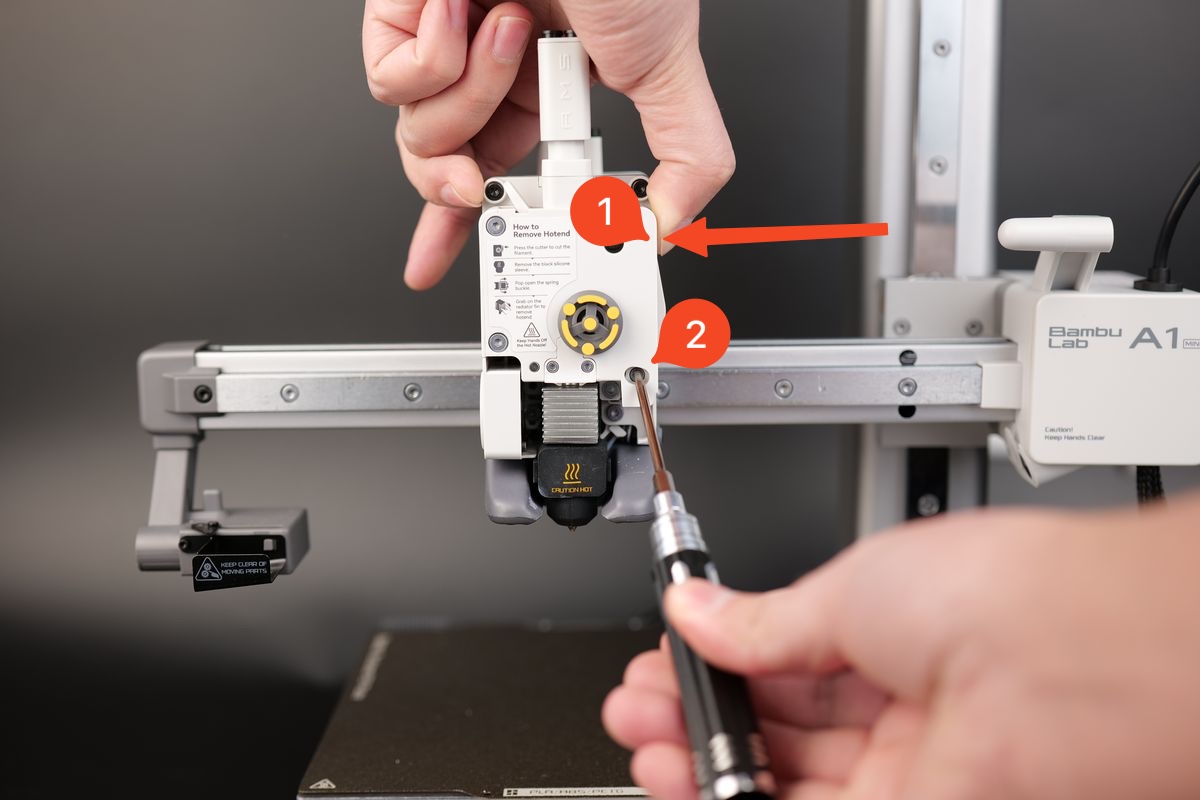

Tryk derefter på filamentskærerens arm, og hold den på plads, mens du monterer skruen igen.
Spænd ikke skruen for hårdt, så du ikke beskadiger plastgevindet.

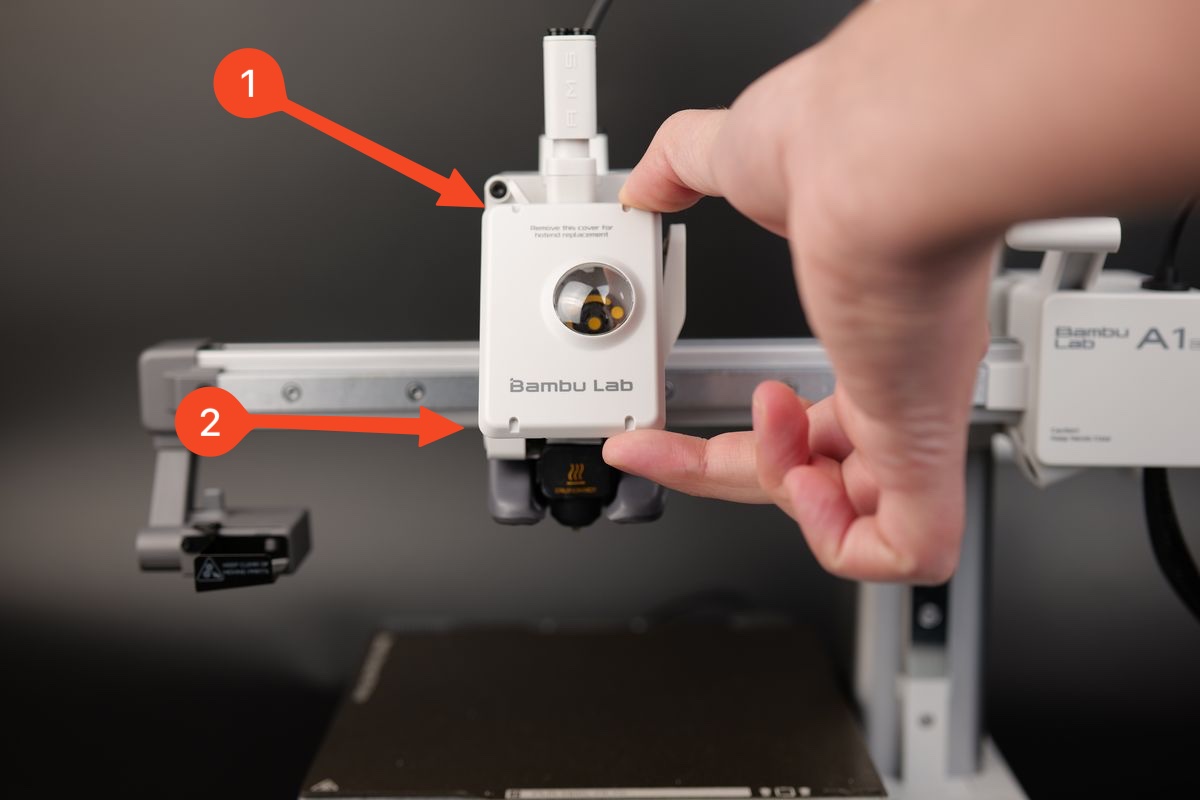

7. Montér toolheadets frontdæksel

Toolheadets frontdæksel kan nu monteres igen. Sæt det blot fast øverst på toolheadet ved at justere clipsene, og tryk derefter forsigtigt på undersiden.
Du hører clipsene klikke, når monteringen er gennemført.

8. Fastgør TH-printet til huset

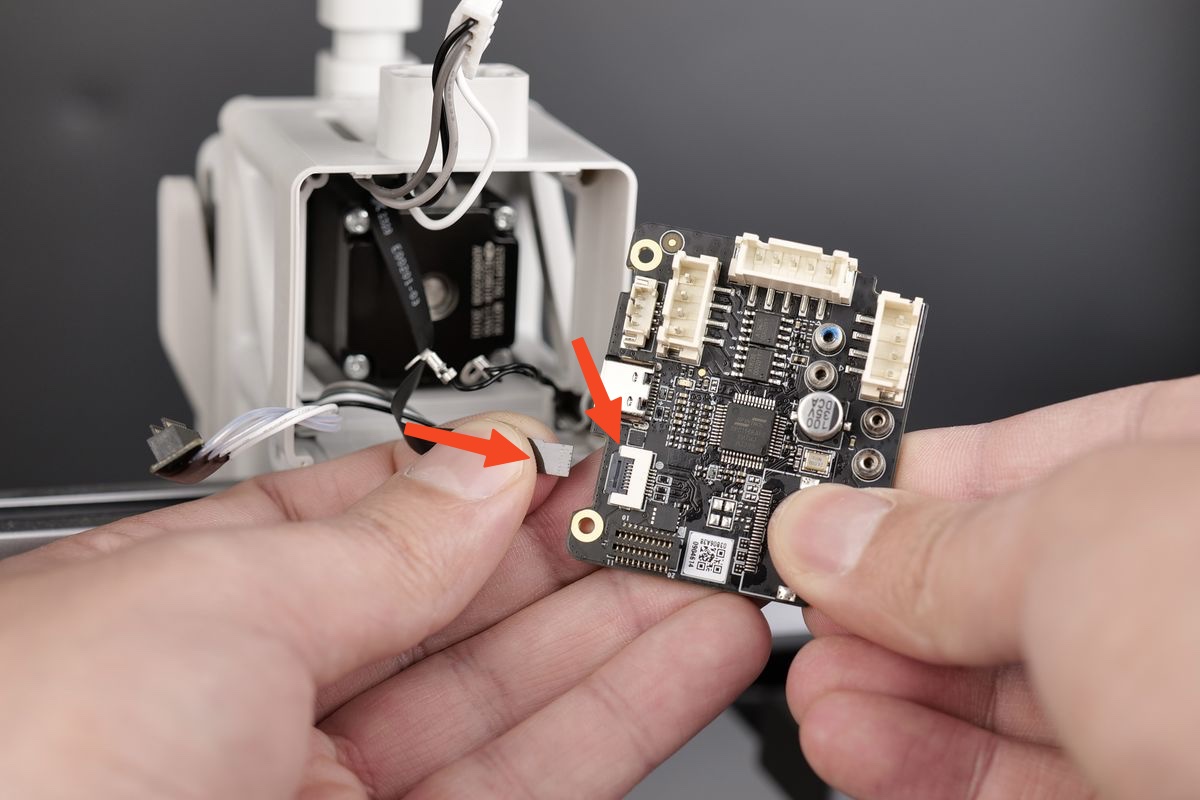

Åbn clipsen til fladkablet på TH-printet. Tryk derefter forsigtigt kablet ind i stikket, og luk clipsen.

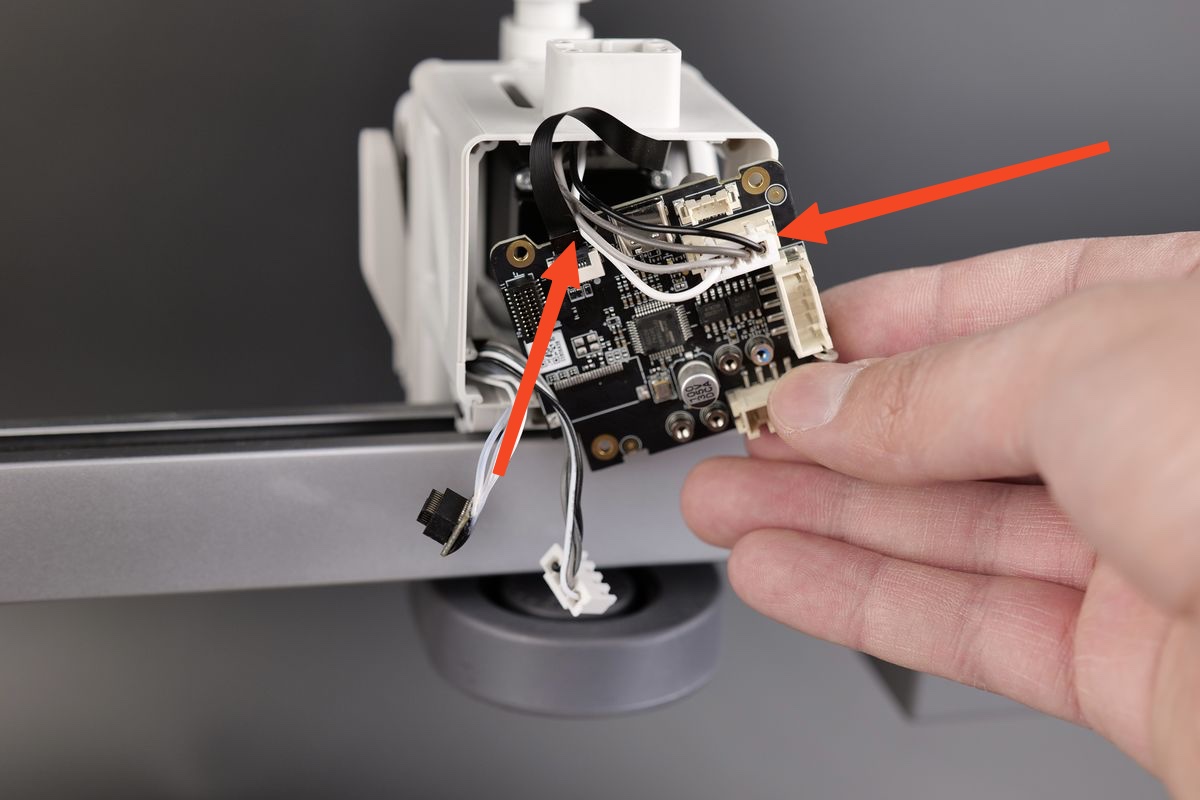

Før forsigtigt ekstrudermotorens kabel langs fladkablet som vist på billedet nedenfor.
Når dette trin er udført, kan du forsigtigt trykke TH-printet tilbage på plads.

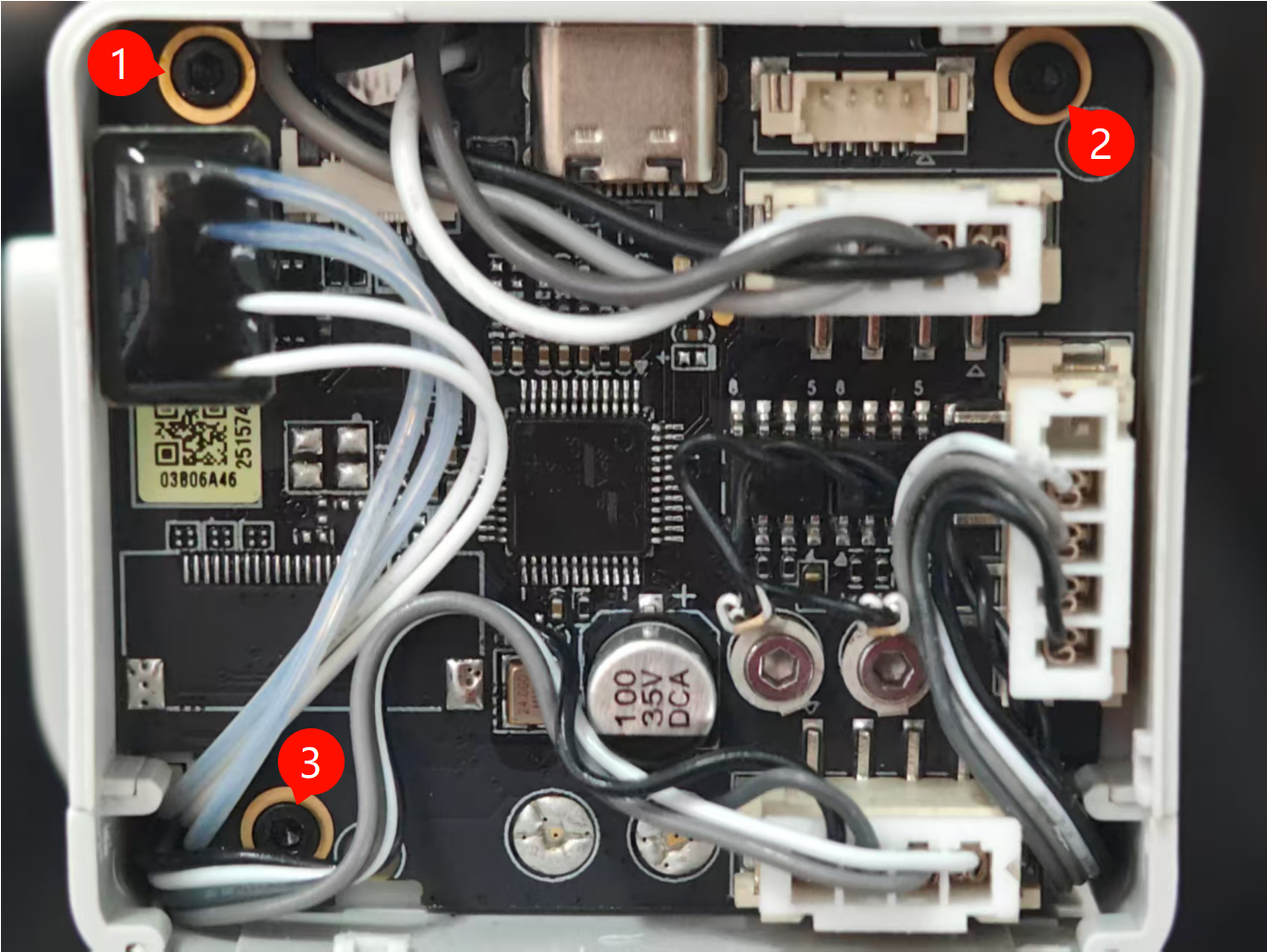

Brug de tre sorte skruer til at fastgøre TH-printet på printhovedet igen.

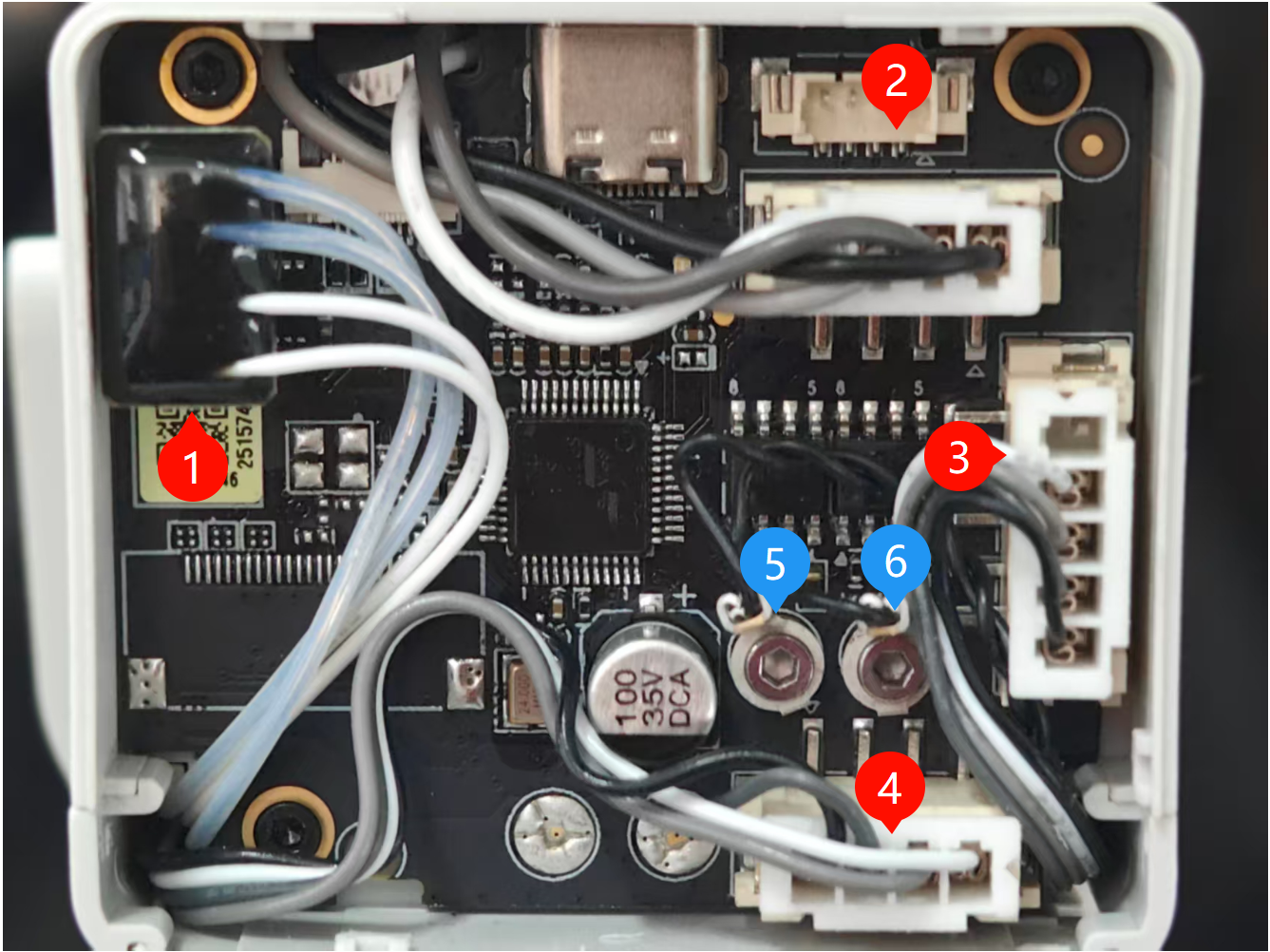

Når det nye TH-print er tilbage på sin oprindelige plads, kan du tilslutte alle kabler igen som vist nedenfor.

1. Hotend-varmeenhed
2. Ekstrudermotor
3. Hotend-køleblæser
4. Emnekøleblæser
5. Hvirvelstrømsspole
6. Hvirvelstrømsspole

9. Tilslut USB-C-kablet igen

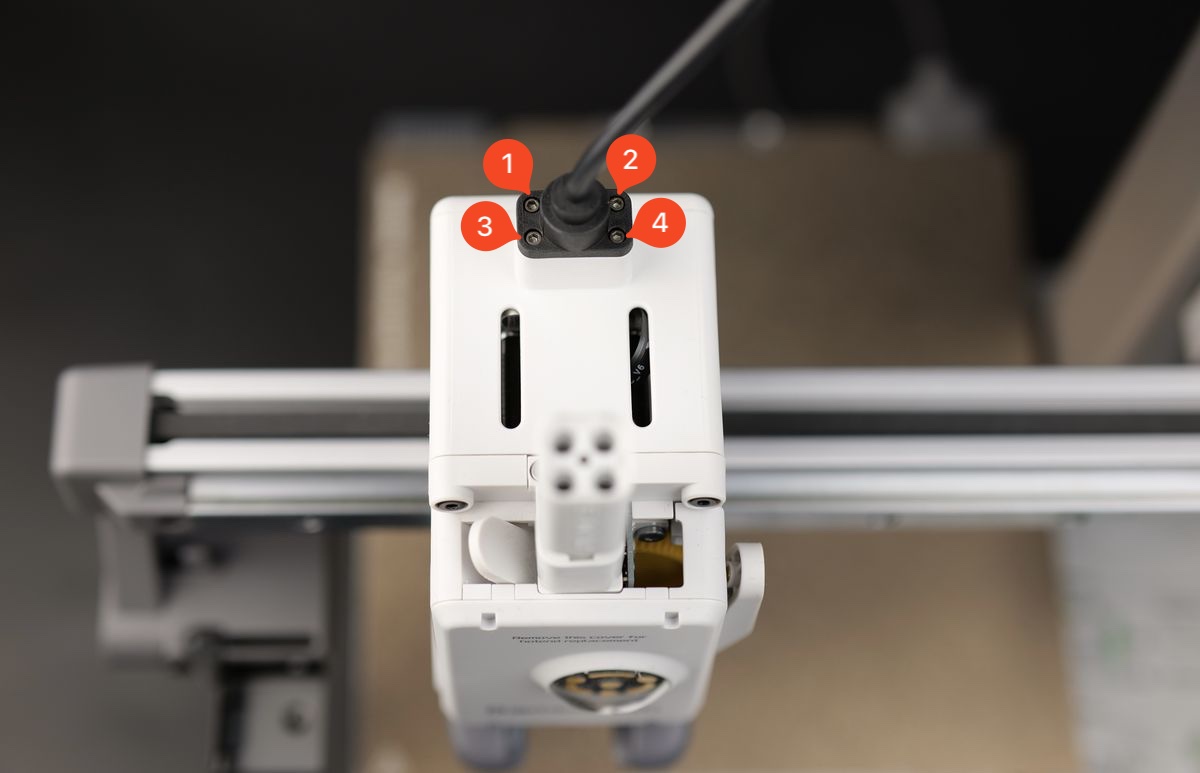

Montér USB-C-kablet igen med de fire skruer, vi fjernede i første trin, og vær opmærksom på retningen.

Vigtigt!

Spænd ikke disse skruer for hårdt, da gevindet kan beskadige plasten.

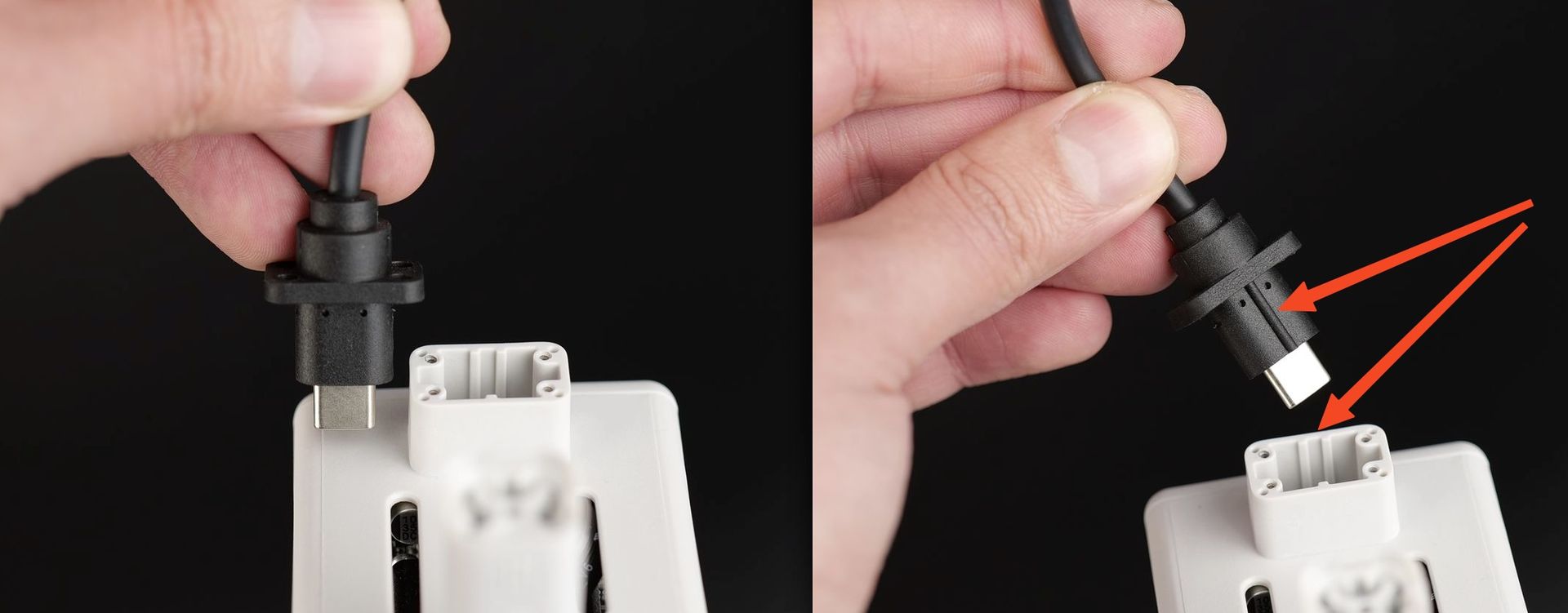

Vær opmærksom på USB-C-kablets retning og den lille rille bagfra, der justerer det.
USB-C-kablet passer kun i én position, hvor den korrekte retning har linjen i kabelstikket justeret mod bagsiden af printeren og toolheadet.

10. Montér toolheadets bagdæksel

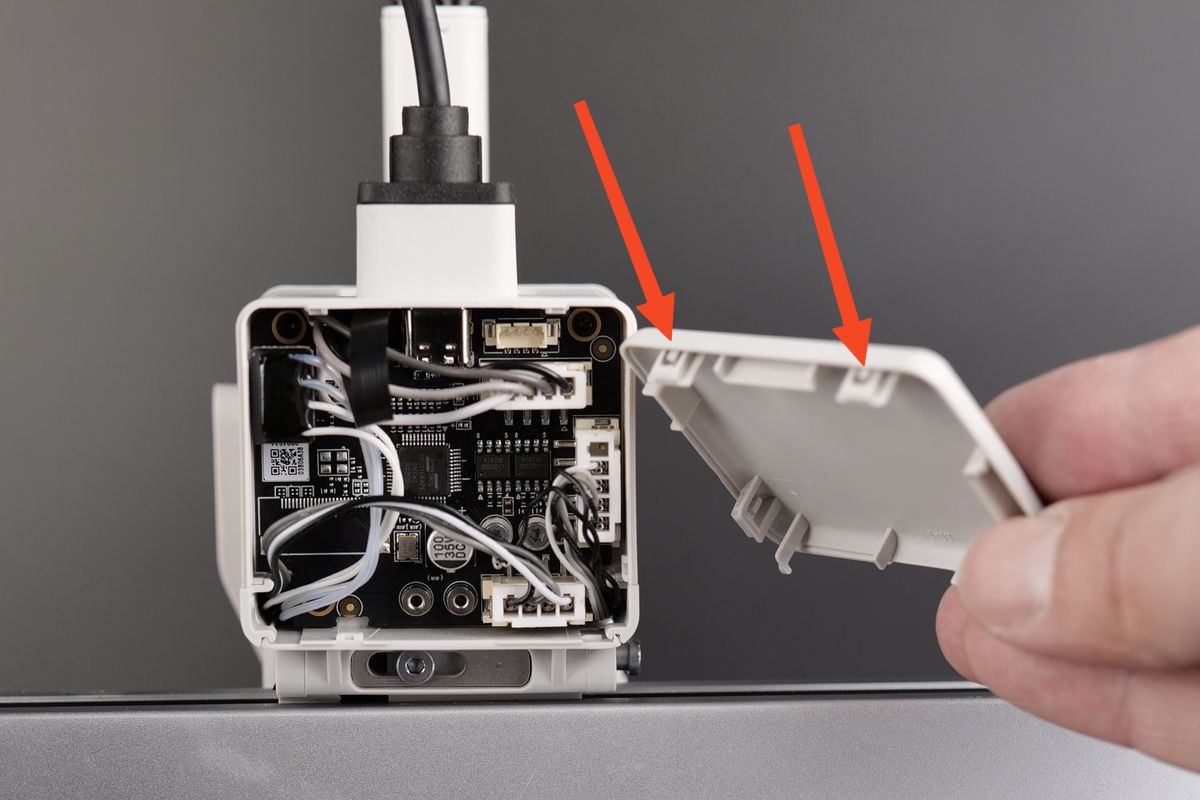

Til sidst monterer du toolheadets bagdæksel.
Bagdækslet klikker på plads. Justér blot de to beslag på bagdækslet mod toppen, og tryk derefter, indtil du hører et par klik.

Kontrollér funktionen

Tænd printeren, og start en filamentindlæsning.
Hvis det lykkes, kan du se plasten blive ekstruderet ud af dyseenheden.

Kalibrering efter arbejdet

Vi anbefaler, at du udfører en komplet kalibrering efter udskiftning af ekstrudermotoren for at sikre, at printeren kører jævnt.

Derudover anbefaler vi kraftigt, at du vasker den teksturerede PEI-plade før brug, da den kan være blevet tilsmudset under processen.

Mulige problemer og løsninger

Hvis du støder på problemer under monteringen af en ny ekstrudermotor, kan du tjekke de mulige problemer og løsninger nedenfor:

Hotend-temperaturen er 0

Tjek stikket til hotendens varmeenhed, og bekræft, at det er korrekt isat, som vist i monteringstrin 8 Tilslut alle kabler igen.

Det er vigtigt omhyggeligt at justere stikkets ben mod toolhead-printet.
Hvis problemet fortsætter, kan termistorledningerne være beskadiget (hvide ledninger)

Hotenden kan ikke varmes op

Tjek stikket til hotendens varmeenhed, og bekræft, at det er korrekt isat, som vist i monteringstrin 8 Tilslut alle kabler igen
Det er vigtigt omhyggeligt at justere stikkets ben mod toolhead-printet.
Hvis problemet fortsætter, kan varmelegemets ledninger være beskadiget (gennemsigtige ledninger)

Printeren homer ikke korrekt

Tjek ledningerne til Eddy-sensoren (5 og 6), og bekræft, at de er korrekt monteret på bagsiden af toolhead-printet, som vist i monteringstrin 8 Tilslut alle kabler igen

Filamentsensoren virker ikke

Tjek fladkablet, og bekræft, at det er korrekt monteret på bagsiden af toolhead-printet, som vist i monteringstrin 8 Fastgør toolhead-printet til huset

Hvis fladkablet er beskadiget, skal du udskifte filamentsensoren.
