Udskift Y-rem på Bambu Lab A1 (trin-for-trin guide)

Gaeldende printermodeller

A1

Y-rem til A1

Y-remmen er monteret pa Y-aksen. Den forbinder vaerktojshovedet med Y-motoren og driver vaerktojshovedet, sa det bevaeger sig langs Y-aksen.

Hvornar skal den bruges?

• Den er slidt.
• Den er gaet i stykker.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgorende at slukke printeren, for du udforer vedligeholdelsesarbejde, herunder arbejde pa printerens elektronik og vaerktojshovedets ledninger. Hvis du udforer opgaver, mens printeren er taendt, kan det resultere i en kortslutning, der forer til skader pa elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du have brug for at adskille dele, herunder hotend. Dette blotter ledninger og elektriske komponenter, som kan kortslutte, hvis de berorer hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er taendt. Dette kan resultere i skader pa printerens elektronik og yderligere problemer.

Derfor er det afgorende at slukke printeren og afbryde den fra stromkilden, for du udforer vedligeholdelse. Det forhindrer kortslutninger eller skader pa printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller sporgsmal om at folge denne guide, anbefaler vi, at du opretter en teknisk supportsag vedrorende dit problem, sa gor vi vores bedste for at svare hurtigt og give den hjaelp, du har brug for.

Nodvendigt vaerktoj og materialer

• Ny A1 Y-akse-rem
• H2.0 unbrakonogle
• pincet
• 20 minutter

Vigtigt: Nar du modtager den nye Y-rem, skal du forst notere laengden af den nye rem pa et stykke papir. Det skal bruges senere til at justere dens laengde. Noter den oprindelige laengde.

Afmonter Y-remmen

Afmonter varmebord og Y-aksens topdaeksel

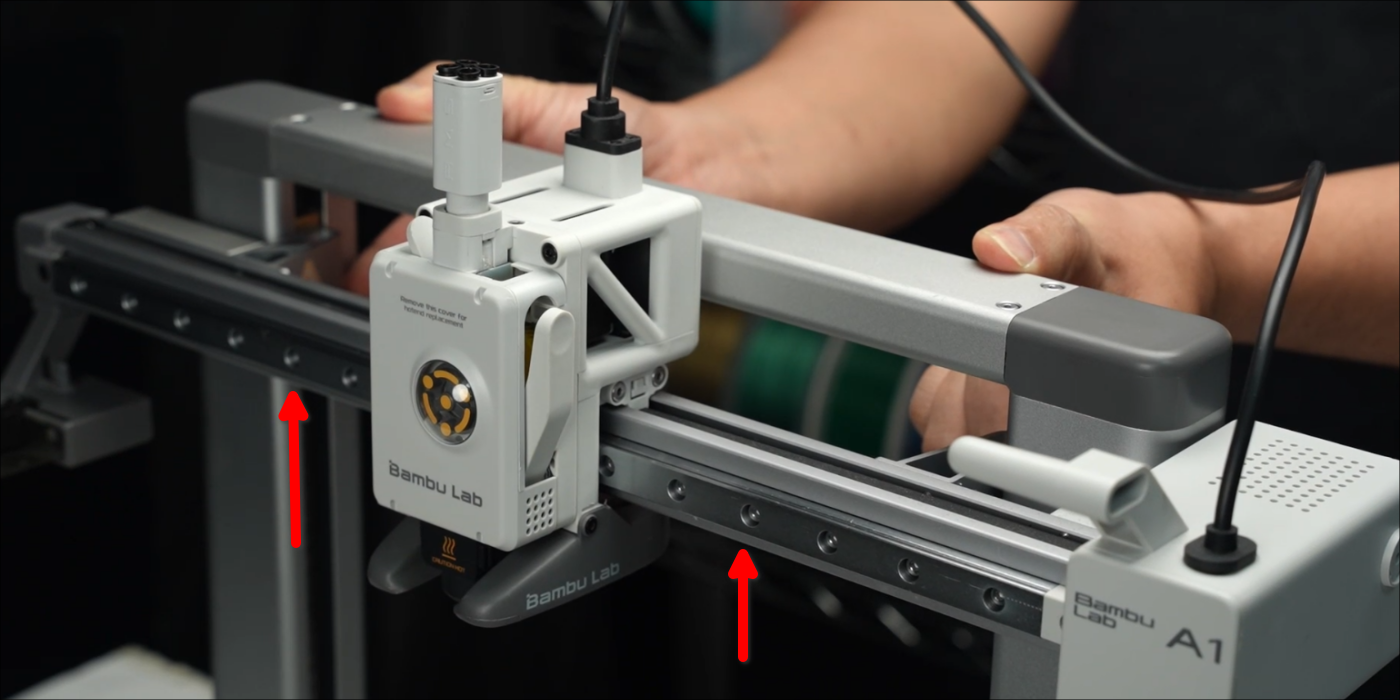

Trin 1: Placer A1-printeren pa et fladt bord med X-aksen lofted til toppen.

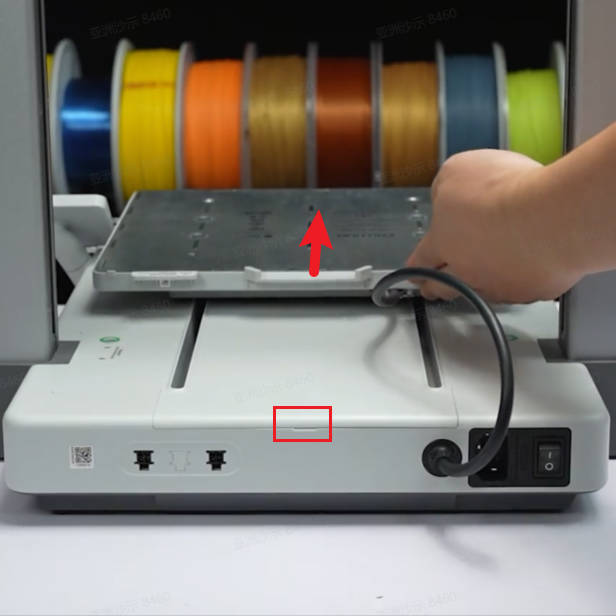

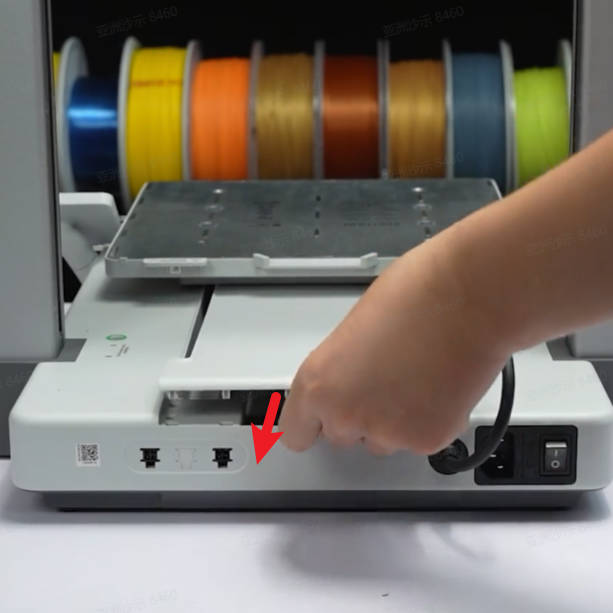

Trin 2: Flyt varmebordet fremad til bunden, og afmonter Y-aksens topdaeksel.

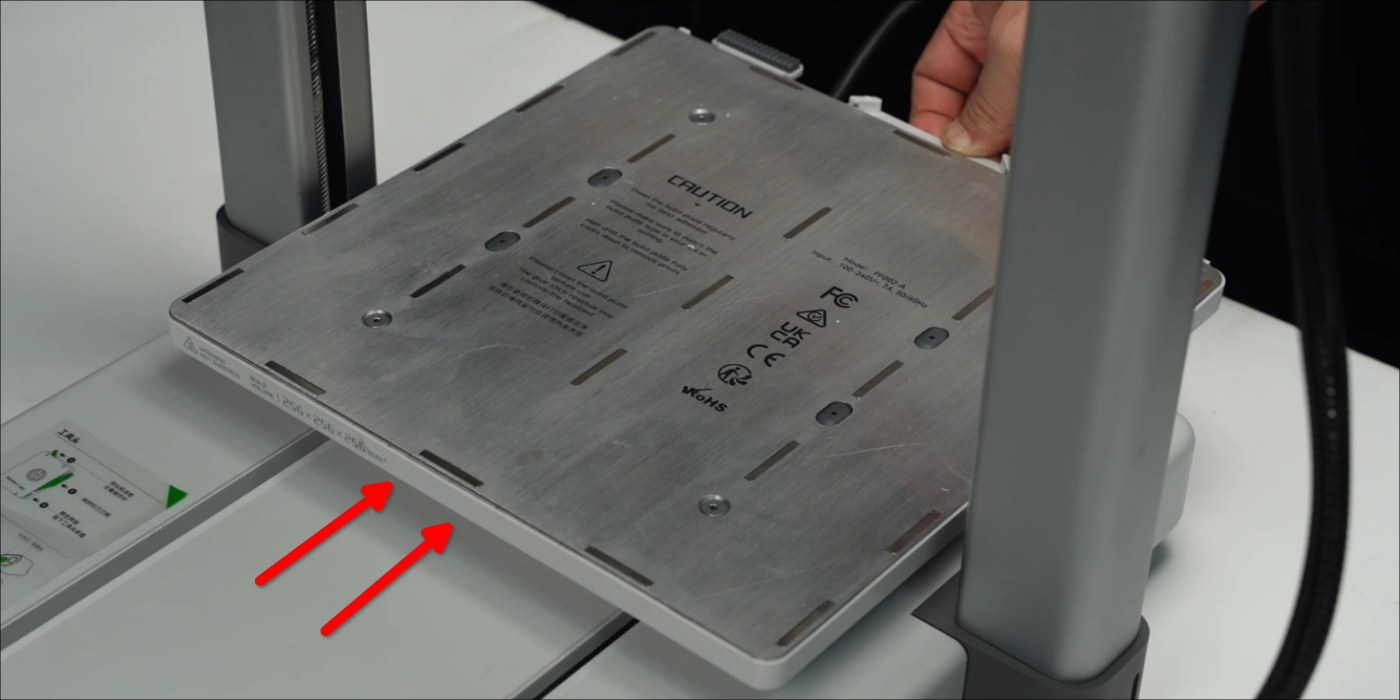

Trin 3: Flyt derefter varmebordet tilbage til enden.

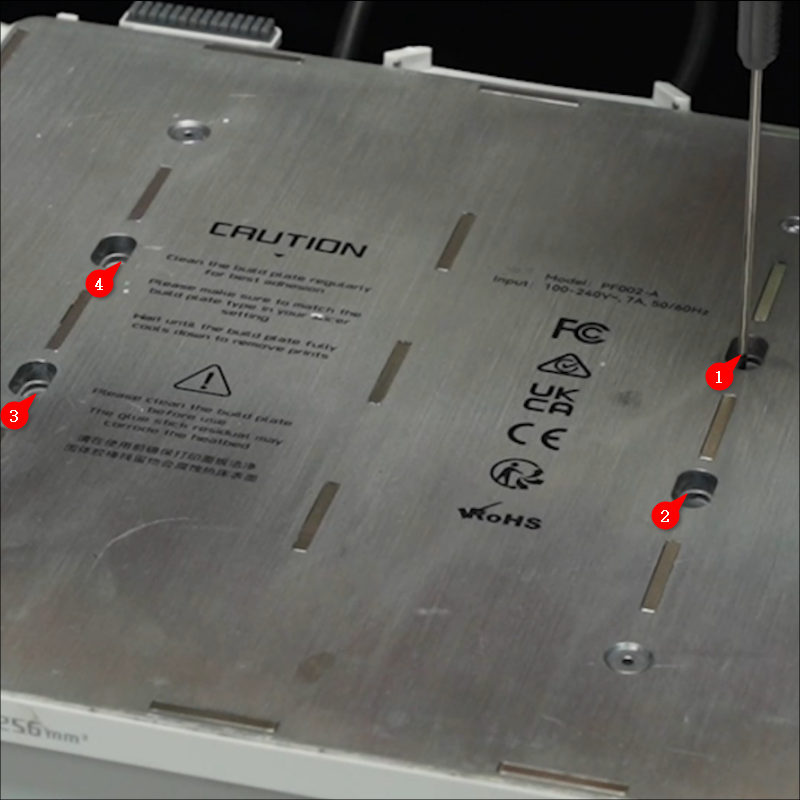

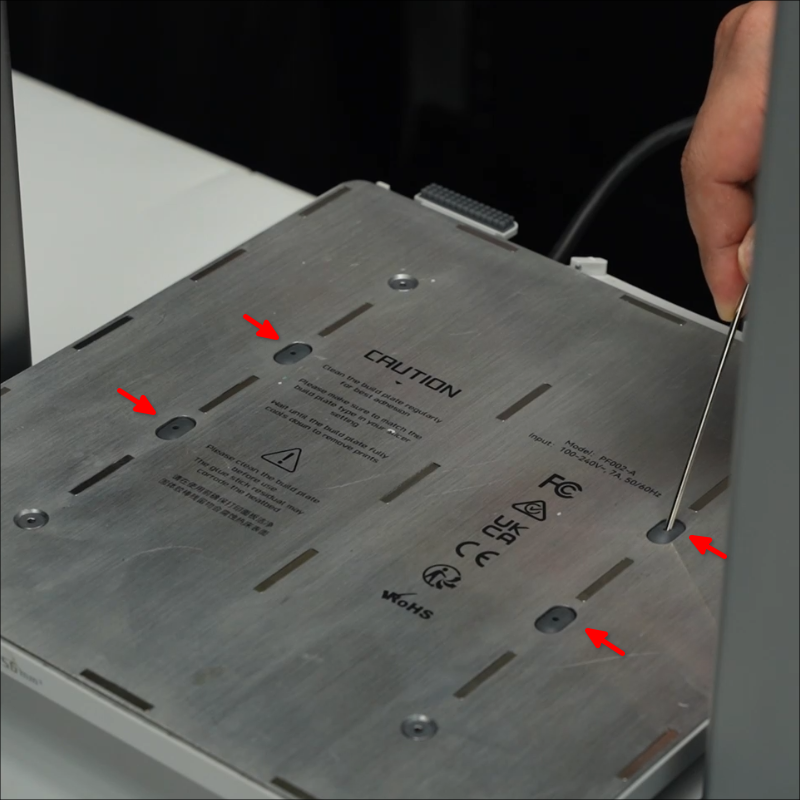

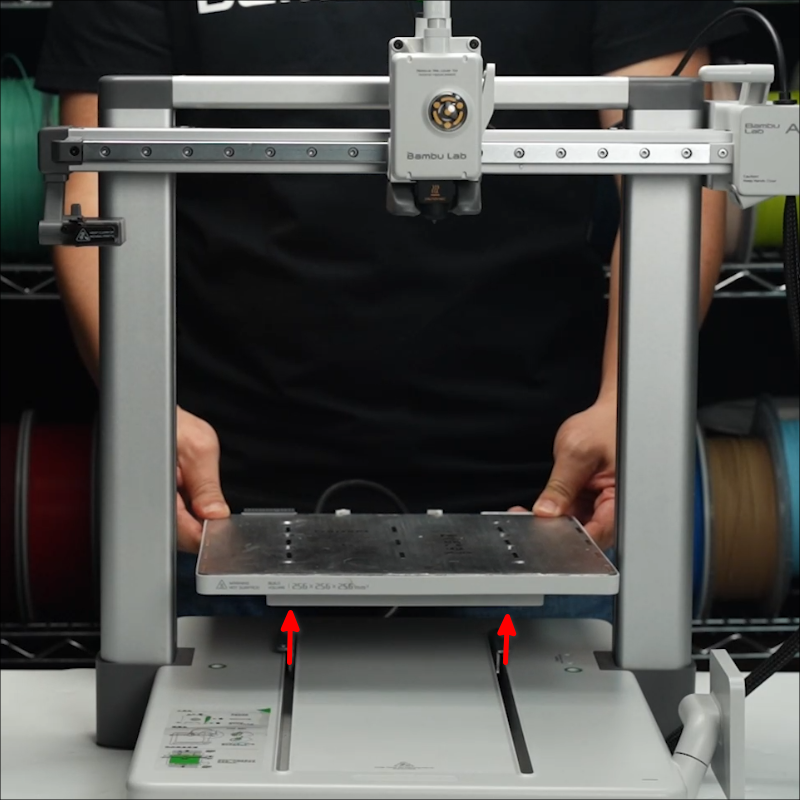

Trin 4: Brug en H2.0 unbrakonogle til at fjerne de fire blode gummipropper, los de 4 skruer helt, tag varmebordet af basen, og laeg det pa bordet.

Afmonter printerens bunddaeksel

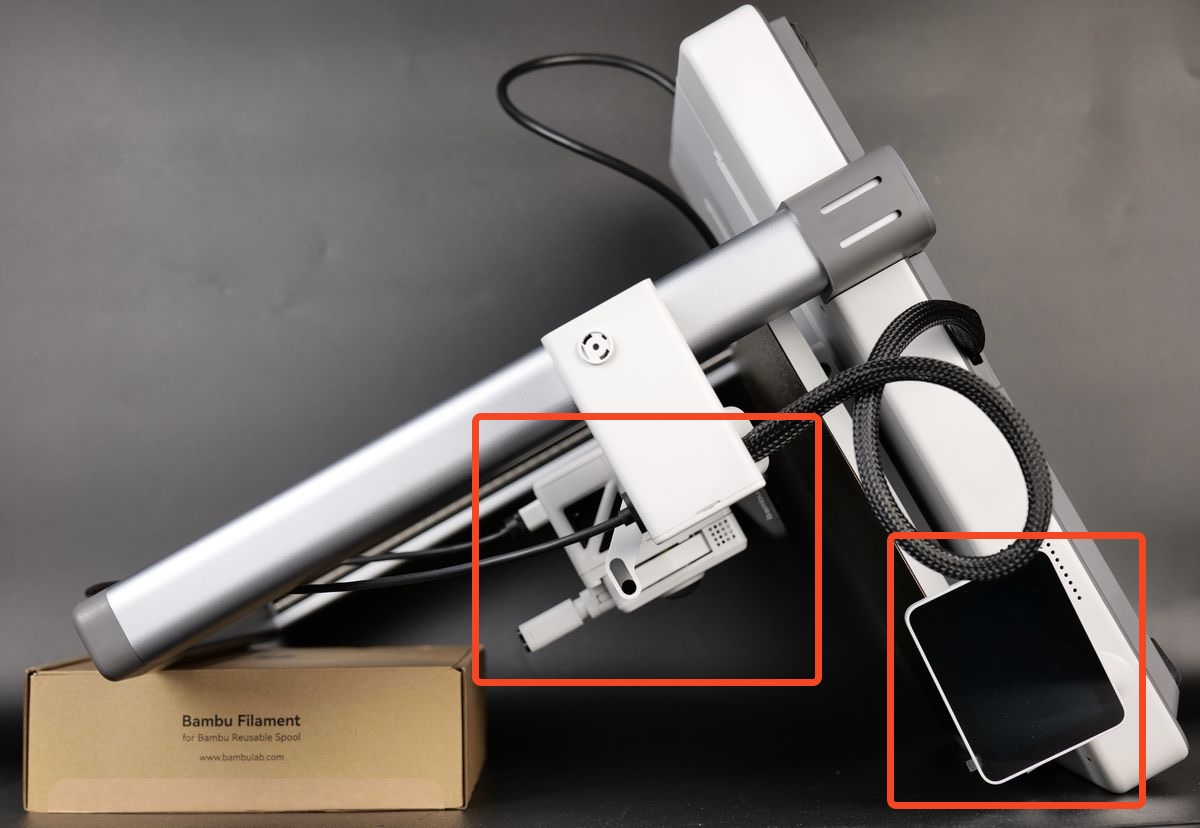

Trin 1: Vip forst skaermen til siden, og laeg derefter printeren forsigtigt med forsiden nedad som vist pa billedet nedenfor. Det anbefales at bruge en kasse med materialer til at lofte hovedet, sa du undgar at knuse maskinen og skaermen.

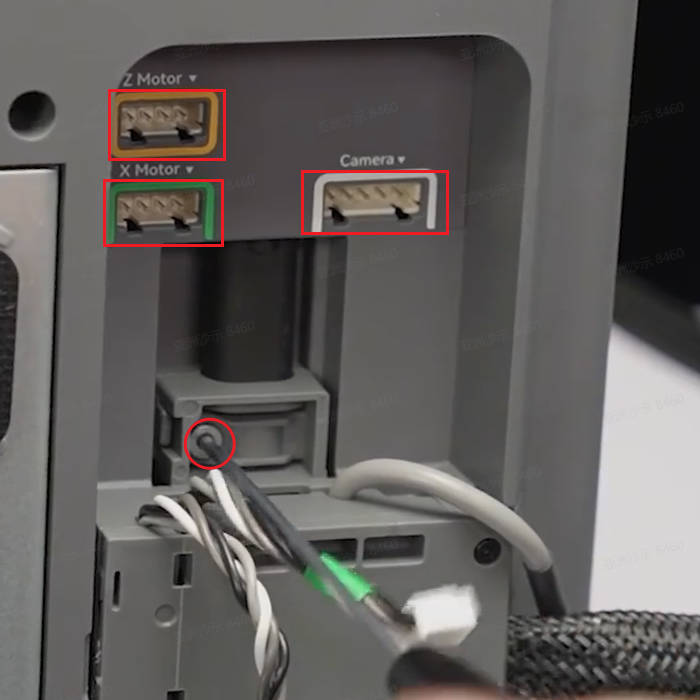

Trin 2: Frakobl kablerne fra kameraet, X-akse-motoren og Z-akse-motoren, og los derefter de skruer, der er vist pa billedet nedenfor (los dem kun, skru dem ikke helt ud!).

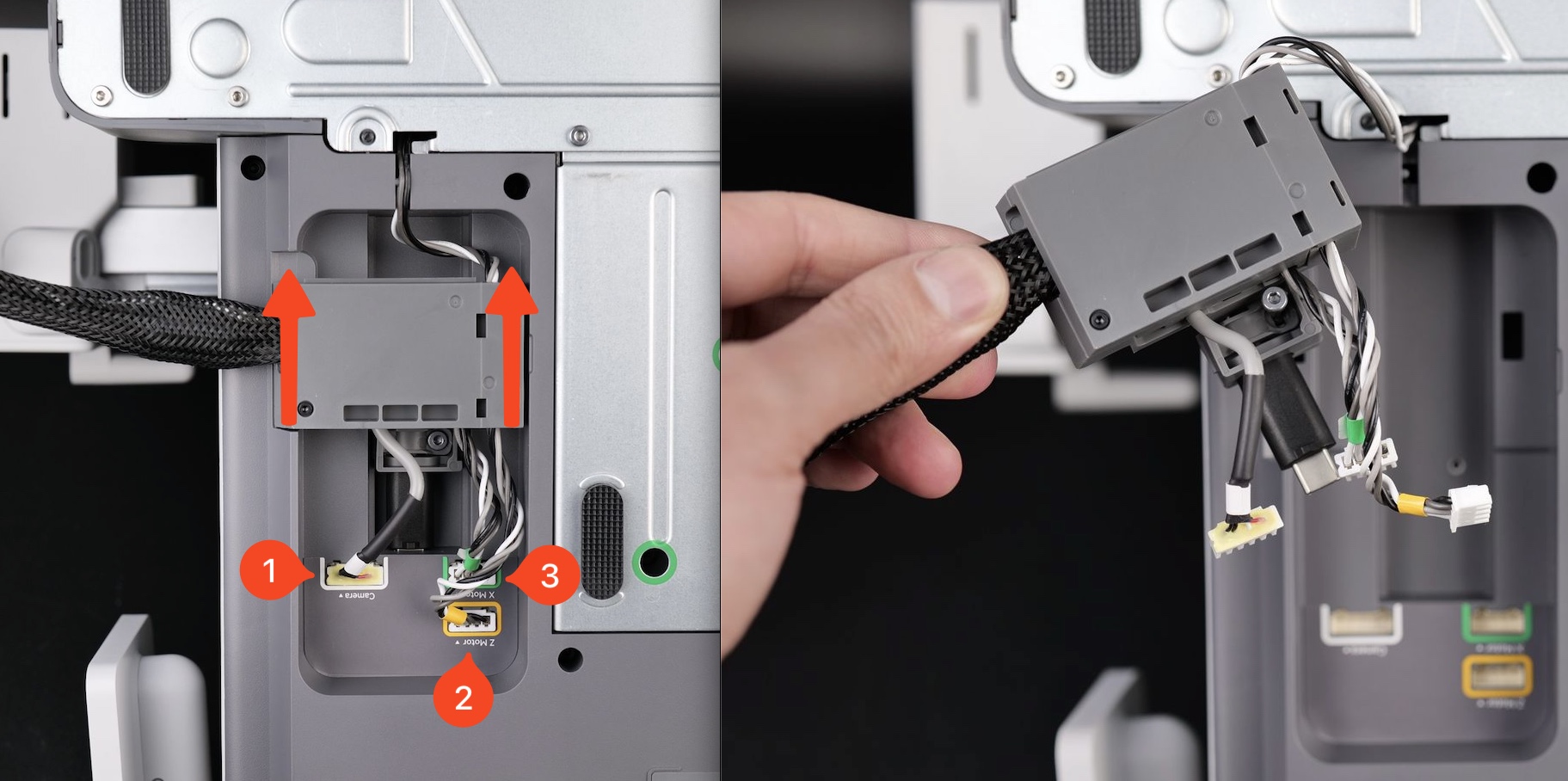

Tryk derefter cabelholderen op for at frakoble USB-kablet.

Trin 3: Fjern SD-kortet fra printeren.

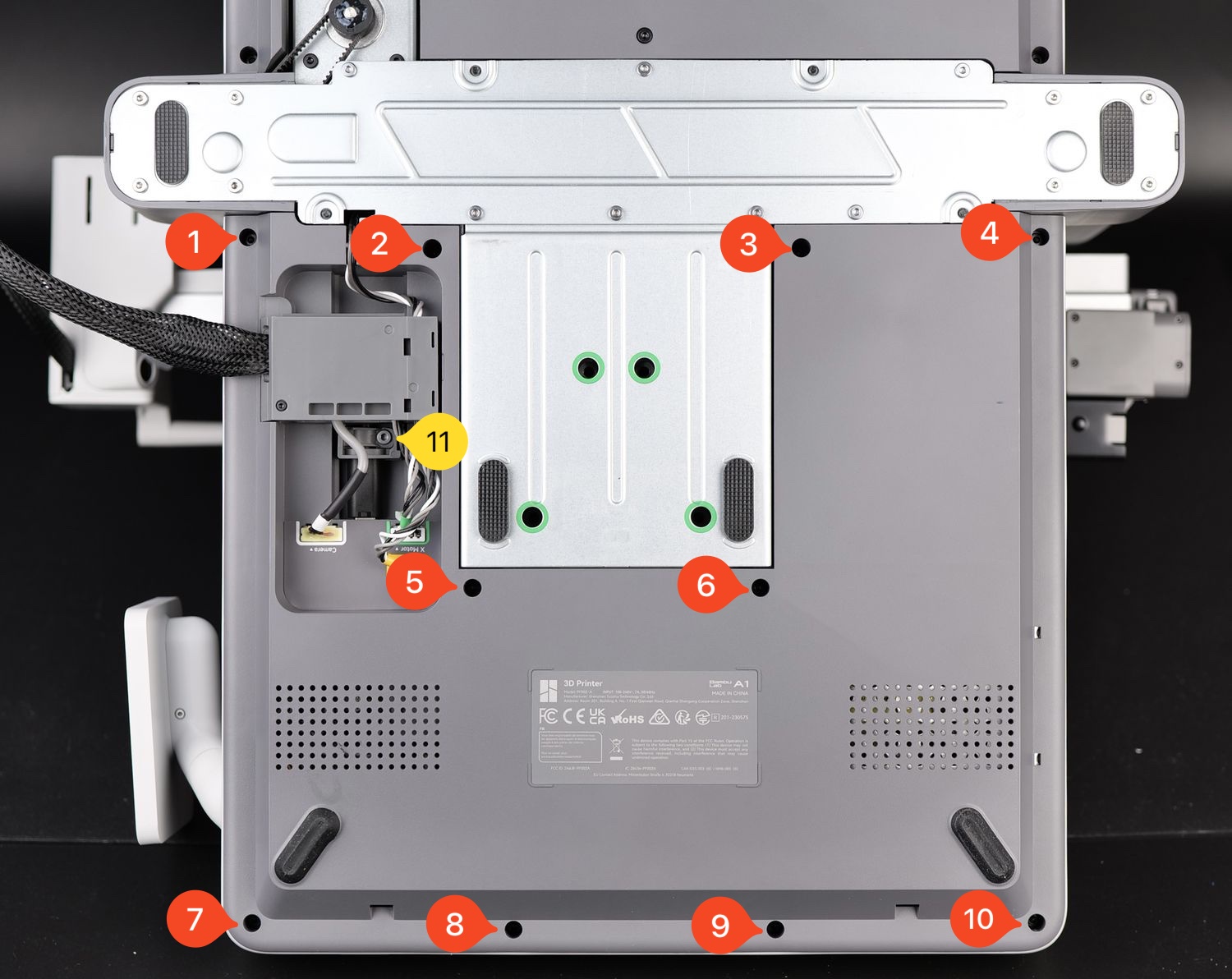

Trin 4: Fjern de 10 skruer markeret med rodt.

Frigor Y-remmens torsionsfjeder og afmonter remklemmen

Trin 1: Vend printeren om, og placer den pa et stabilt bord.

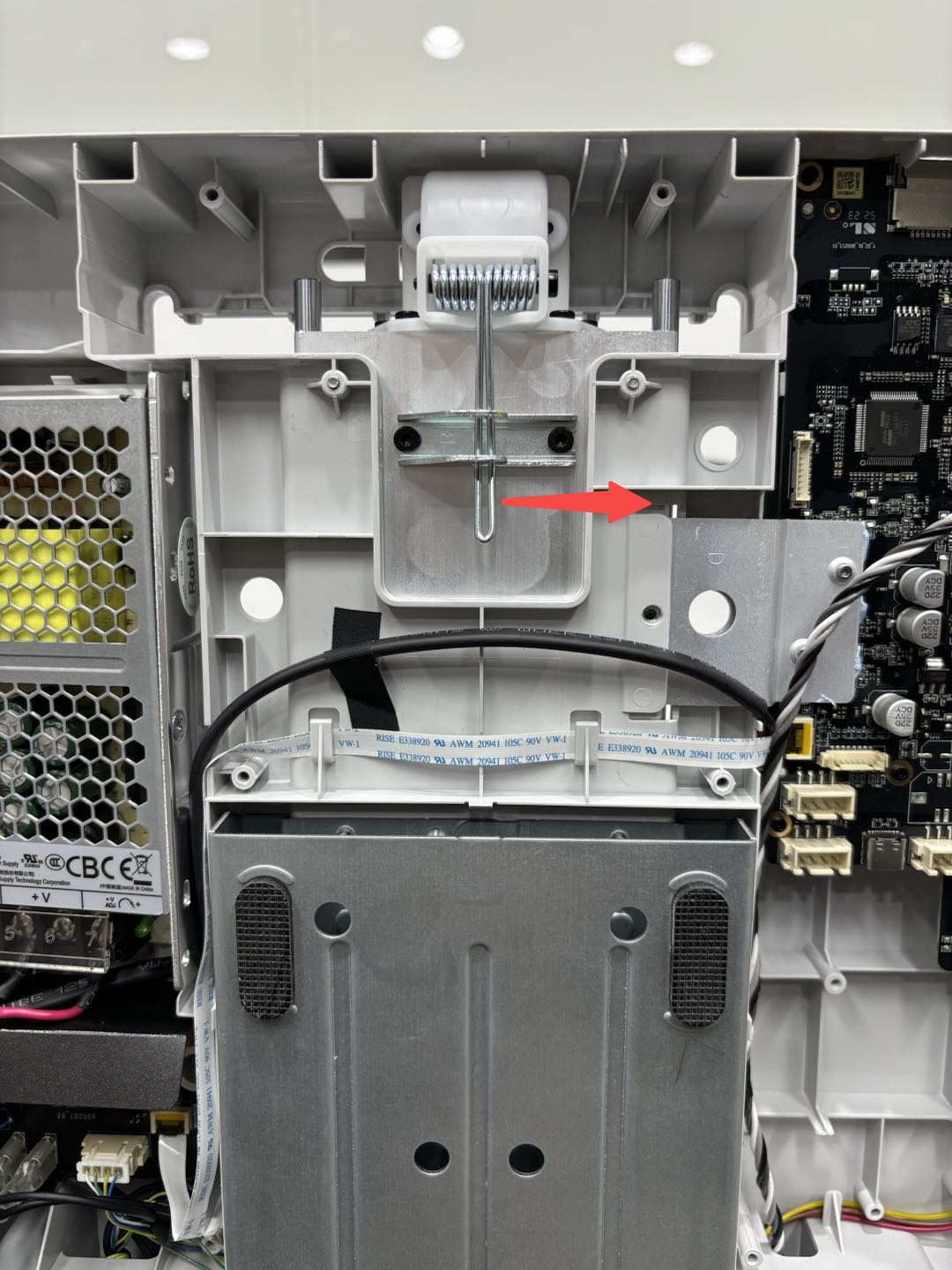

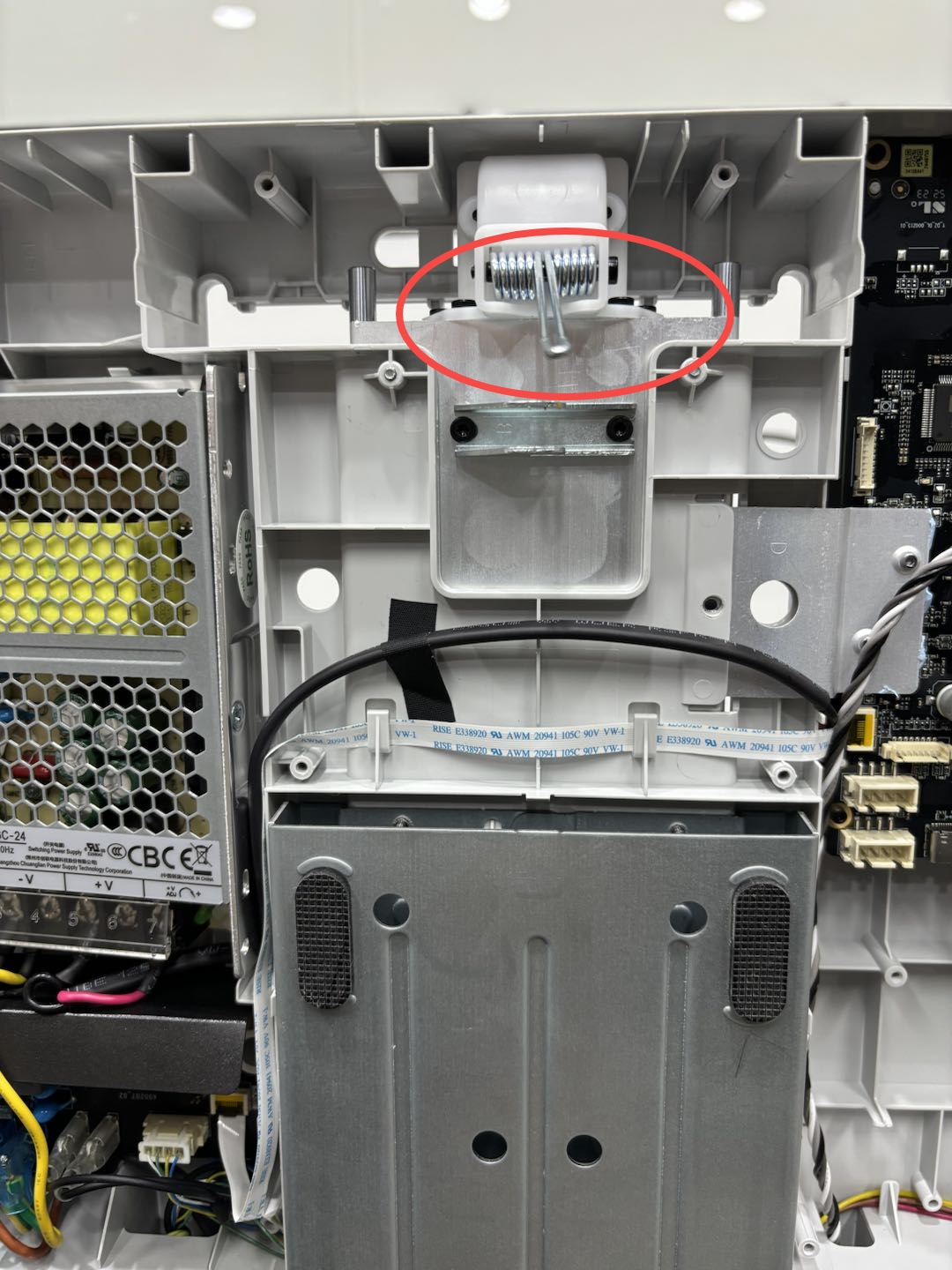

Se billedet nedenfor for at frigore Y-remmens torsionsfjeder:

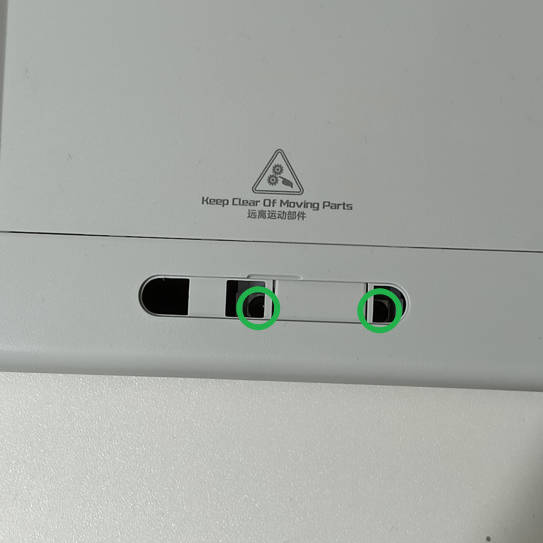

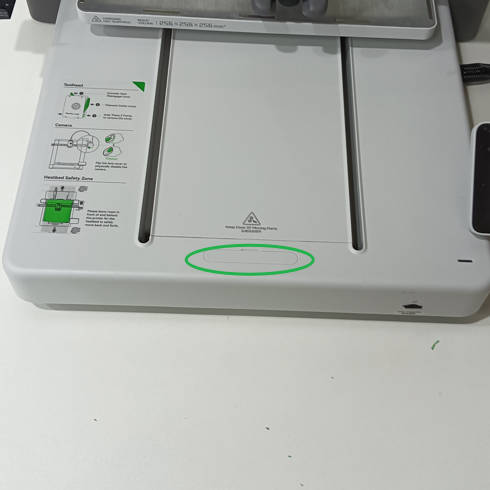

Trin 2: Y-remmens spaendeposition er foran basen og er daekket af et daeksel. Fjern forst daekslet. Brug derefter en H2.0 unbrakonogle til at lose de to spaendeskruer en omgang (los dem ikke helt).

Bemaerk: Los eller fjern ikke Y-aksens spaendeskrue helt, ellers kan du blive nodt til at samle Y-aksens spaender igen.

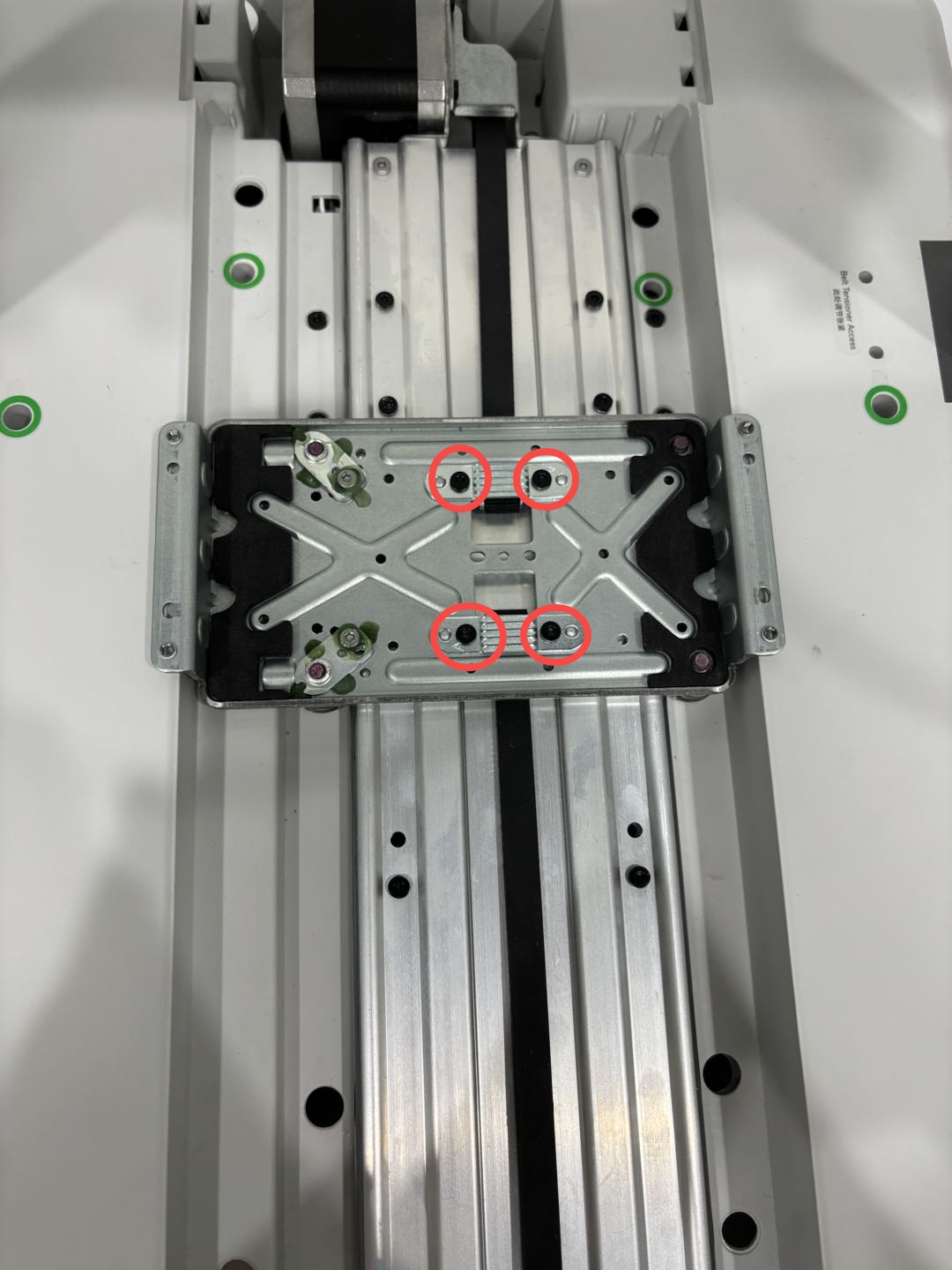

Trin 3: Brug en H2.0 unbrakonogle til at fjerne fire skruer, og afmonter remklemmen.

Lim remmen

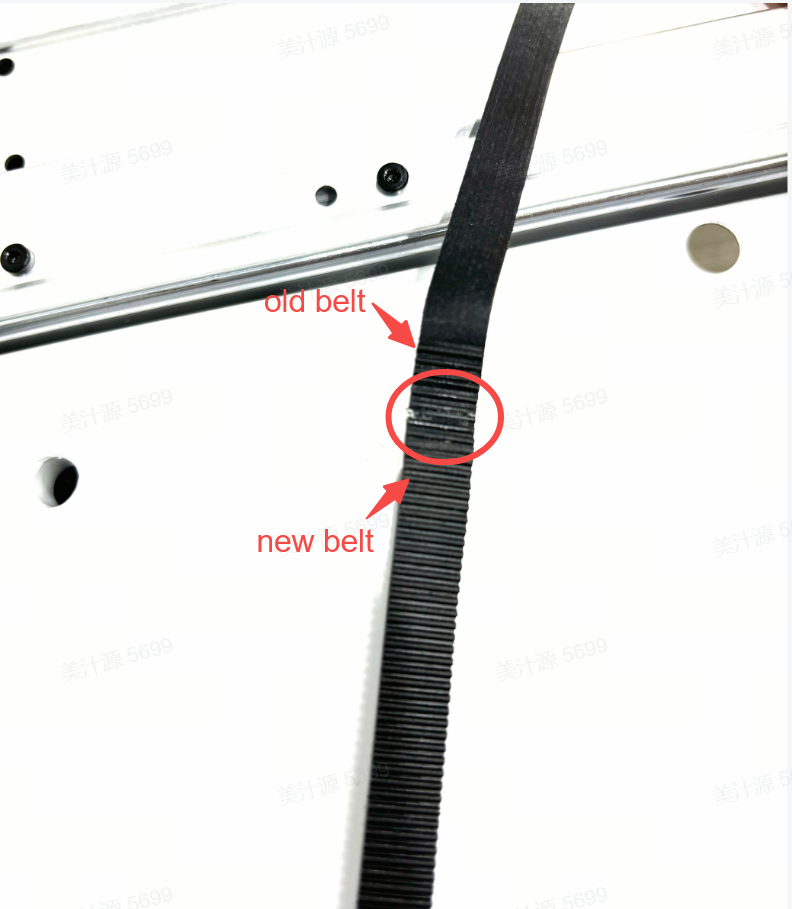

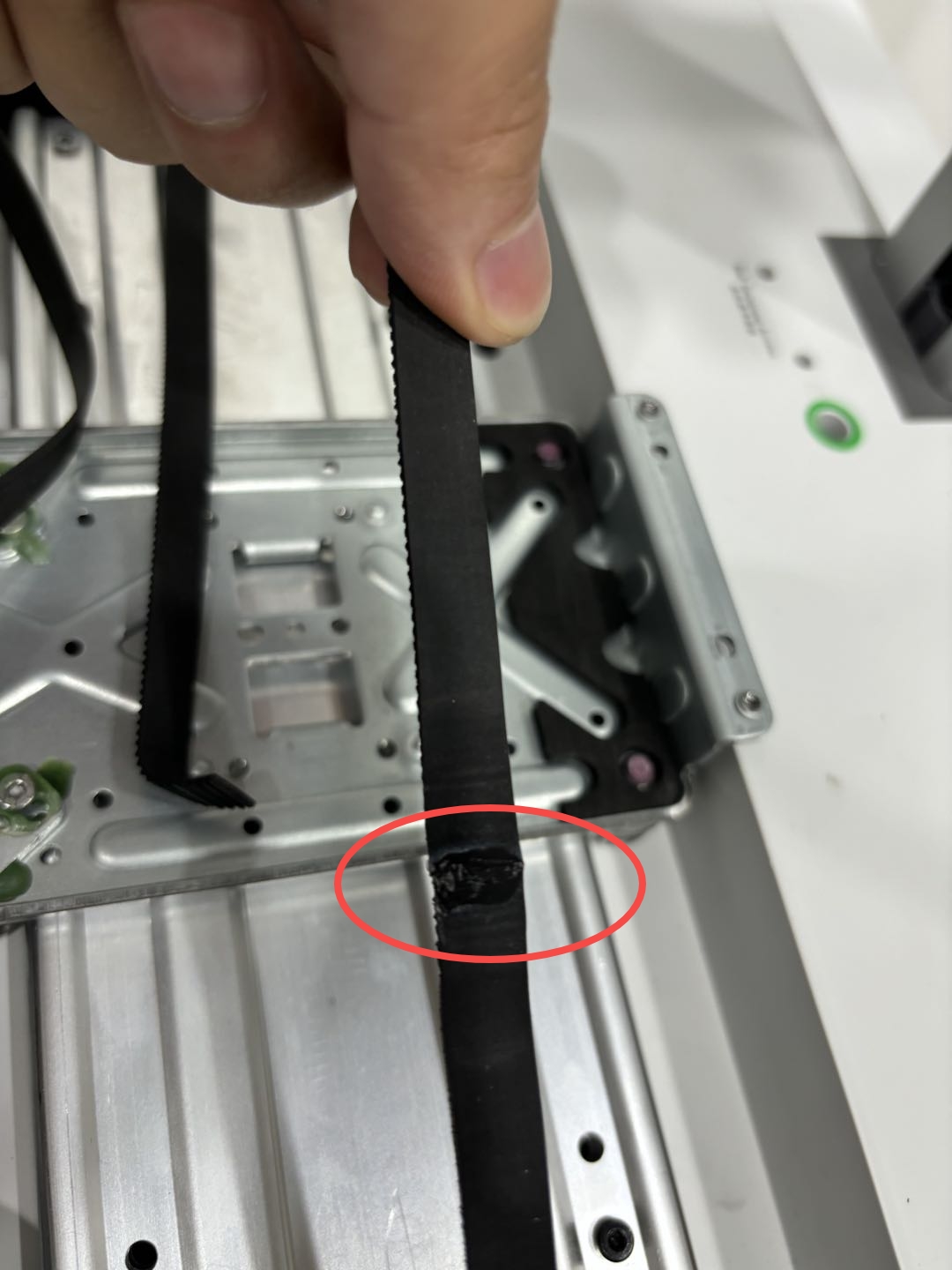

Lim den nye rem fast pa den gamle rem, og sorg for folgende:

• Den gamle og den nye rem skal vende ens. Se den gamle rems retning.
• Med limemetoden vist pa figuren nedenfor som eksempel kan du lime enden af den nye rem med en laengere tandflade til enden af den gamle rem med en mindre tandflade.

Monter Y-remmen

For Y-remmen igennem

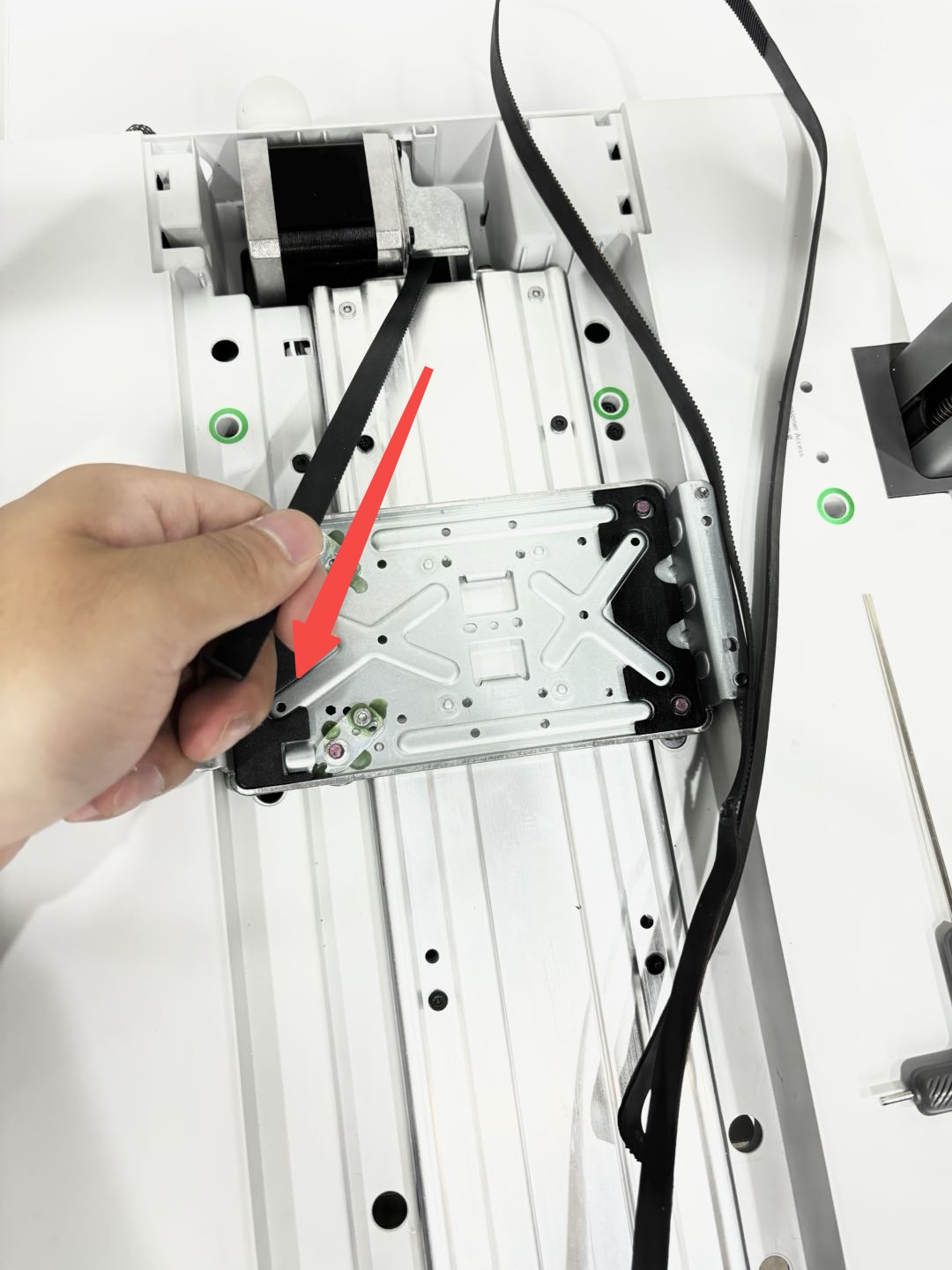

Trin 1: Nar limen er storknet, skal du holde den gamle rem i motorenden og forsigtigt traekke i den gamle rem, sa den nye rem fores gennem Y-aksen, styret af den gamle rem.

Traek forsigtigt i remmen for at undga, at den gamle og den nye rem braekker ved limpunktet.

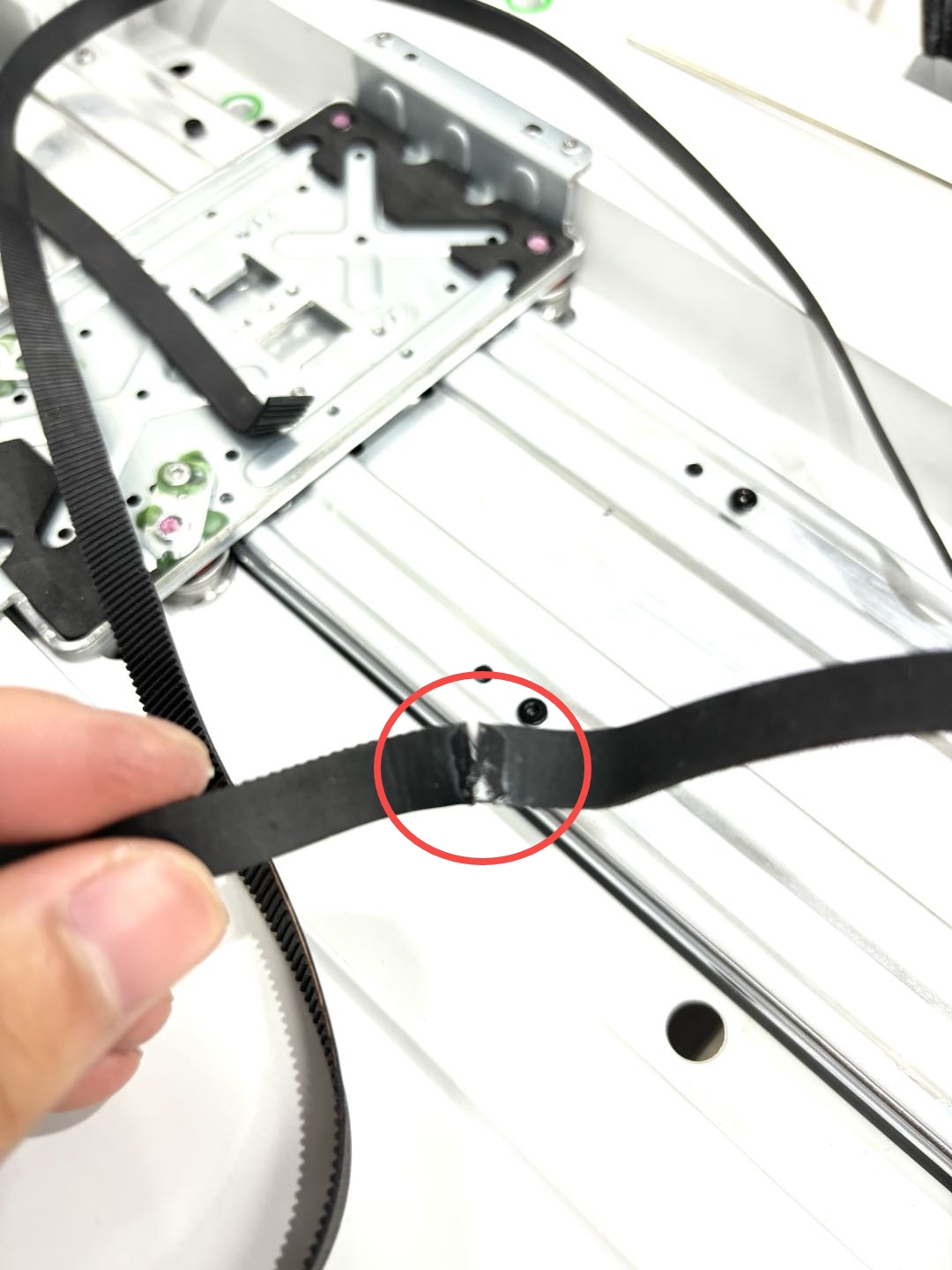

Trin 2: Nar den nye rem er fort gennem Y-aksen, skal du rive den gamle og den nye rem fra hinanden ved limpunktet.

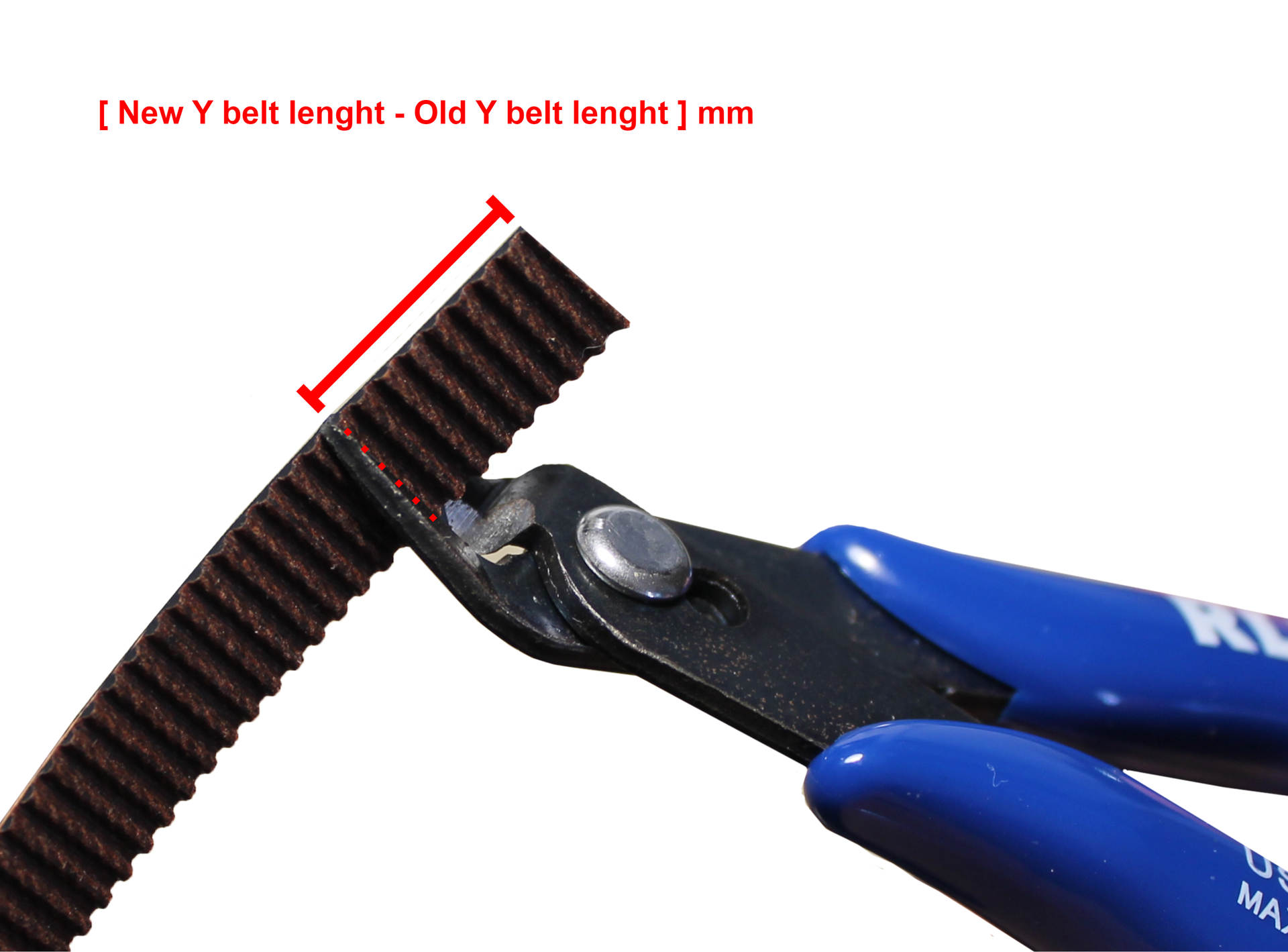

Trin 3: Nar den gamle Y-akse-rem er helt fjernet, skal du male dens laengde og notere den pa et stykke papir. Traek derefter den gamle rems laengde fra den nye efter behov. Malet er at klippe den nye Y-akse-rem, sa den matcher den gamle rems noJagtige laengde.

For eksempel, hvis den gamle rem maler 650 mm og den nye er 672 mm, sa er 672 - 650 = 22 mm. Det betyder, at du skal klippe 22 mm af den nye Y-akse-rem. Dette mal er kun angivet som et eksempel; remlaengden kan variere fra maskine til maskine. Brug ikke denne laengde til din maskine.

Fastgor Y-remmen

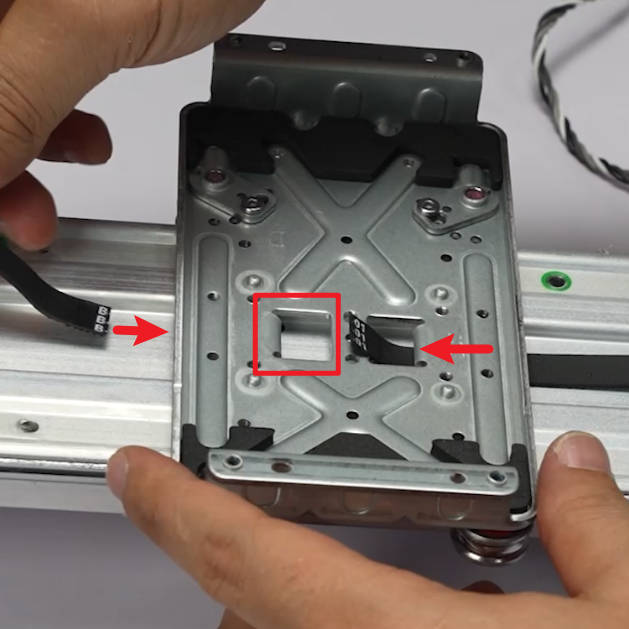

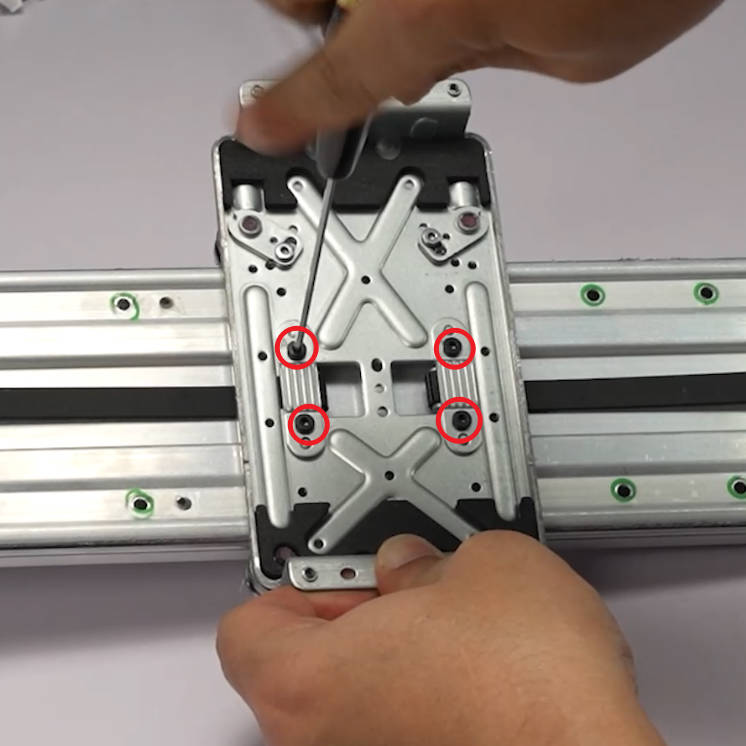

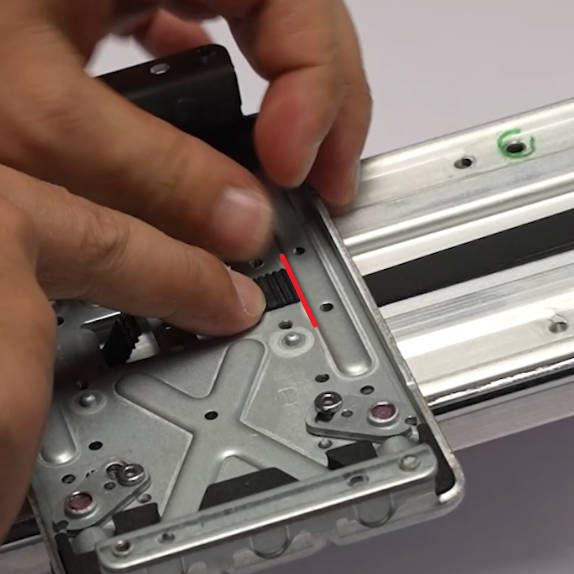

Forbind begge ender af remmen til varmebordsbeslaget, monter remklemmen, og spaend skruerne for at fastgore.

Bevaeg varmebordsbeslaget for at bekraefte, at remmen er monteret korrekt, og monter derefter torsionsfjederen pa den faste bases krog.

Monter printerens bunddaeksel

Trin 1: Placer printeren med forsiden nedad for nemt at fa adgang til bunden af printeren.

Vaer opmaerksom pa motorkablet markeret med den rode pil. Sorg for at fore dette kabel pa plads, for du trykker bunddaekslet helt ned.

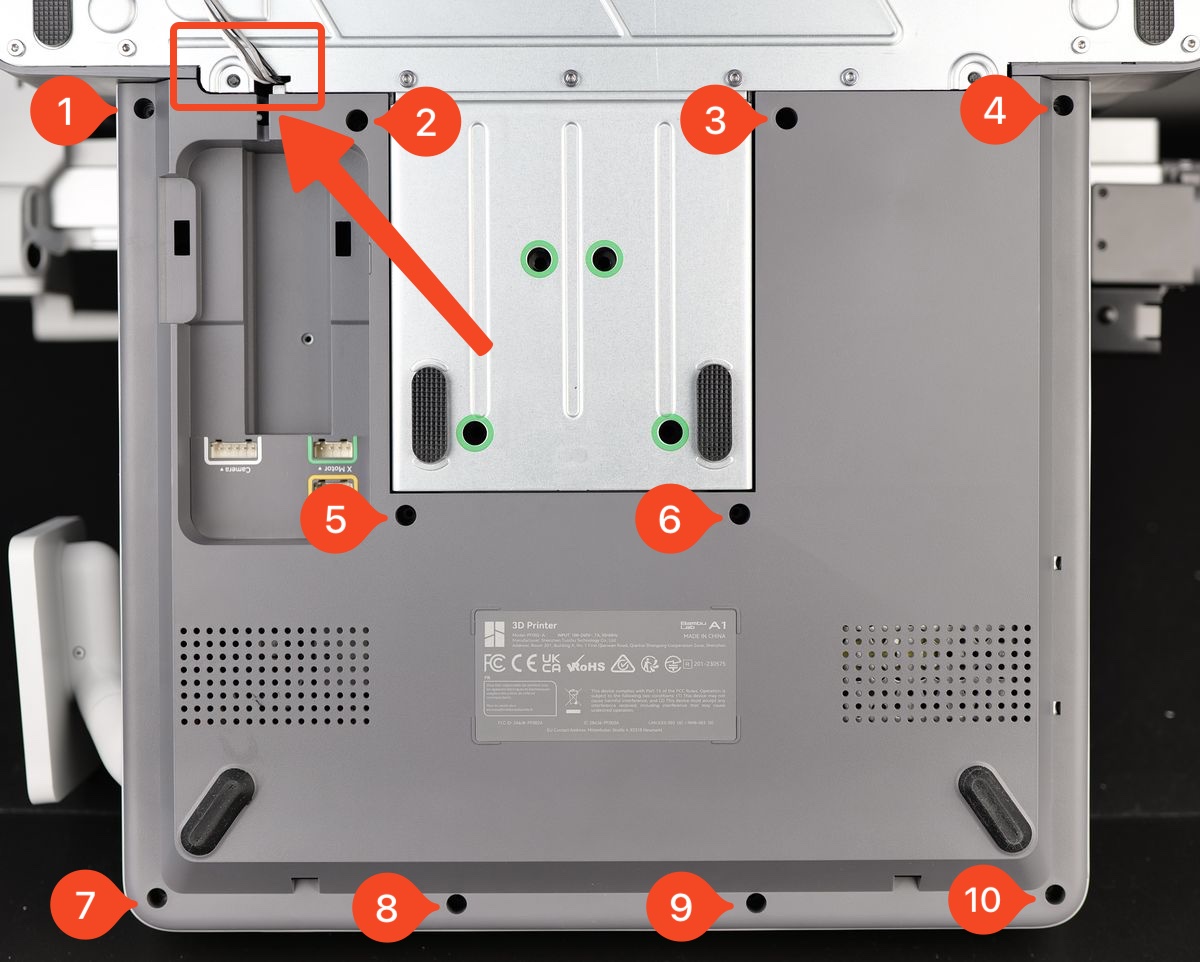

Klik bunddaekslet pa plads, og spaend derefter ti skruer. Pas pa ikke at overspaende.

Trin 2: Saet SD-kortet tilbage i printeren.

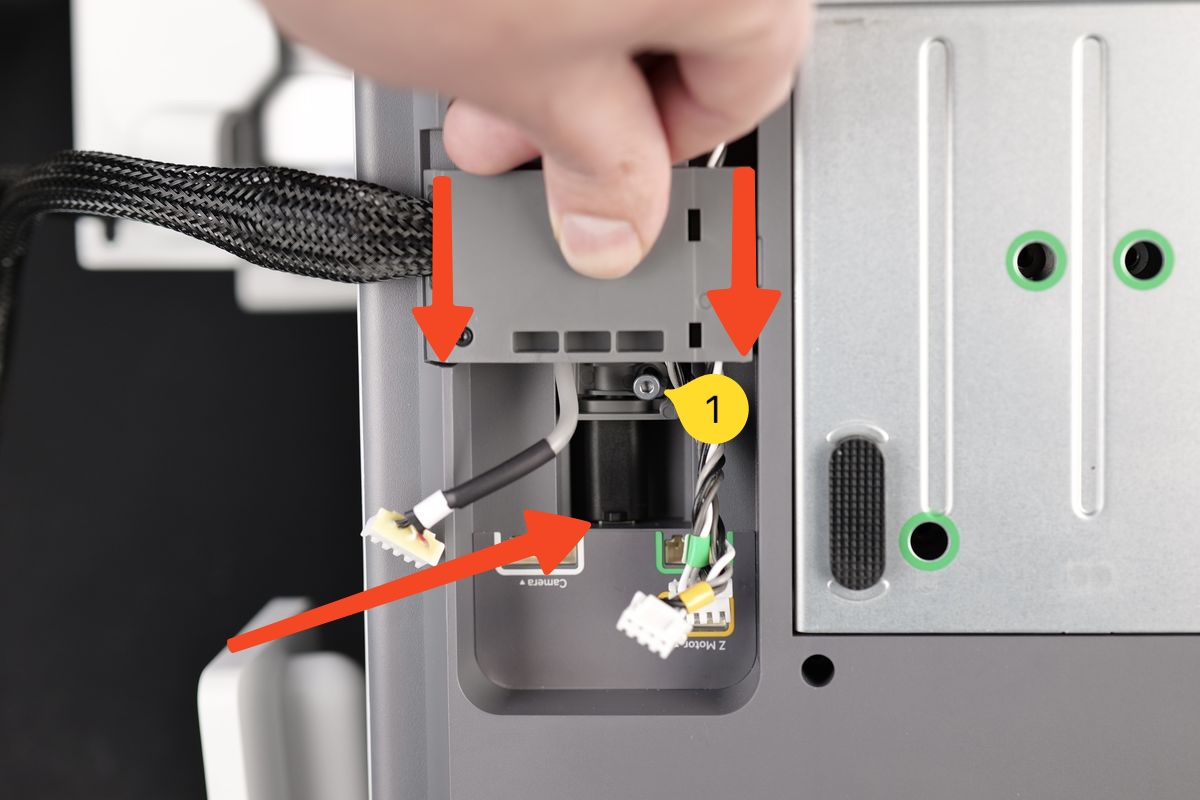

Trin 3: Nar du har justeret kabelholderen, skal du trykke ned for at sikre, at USB-kablet er sat helt i.

Spaend derefter de skruer, der er vist pa billedet, for at lase det pa plads. Da denne skrue gar ind i plastrammen, skal du undga at overspaende.

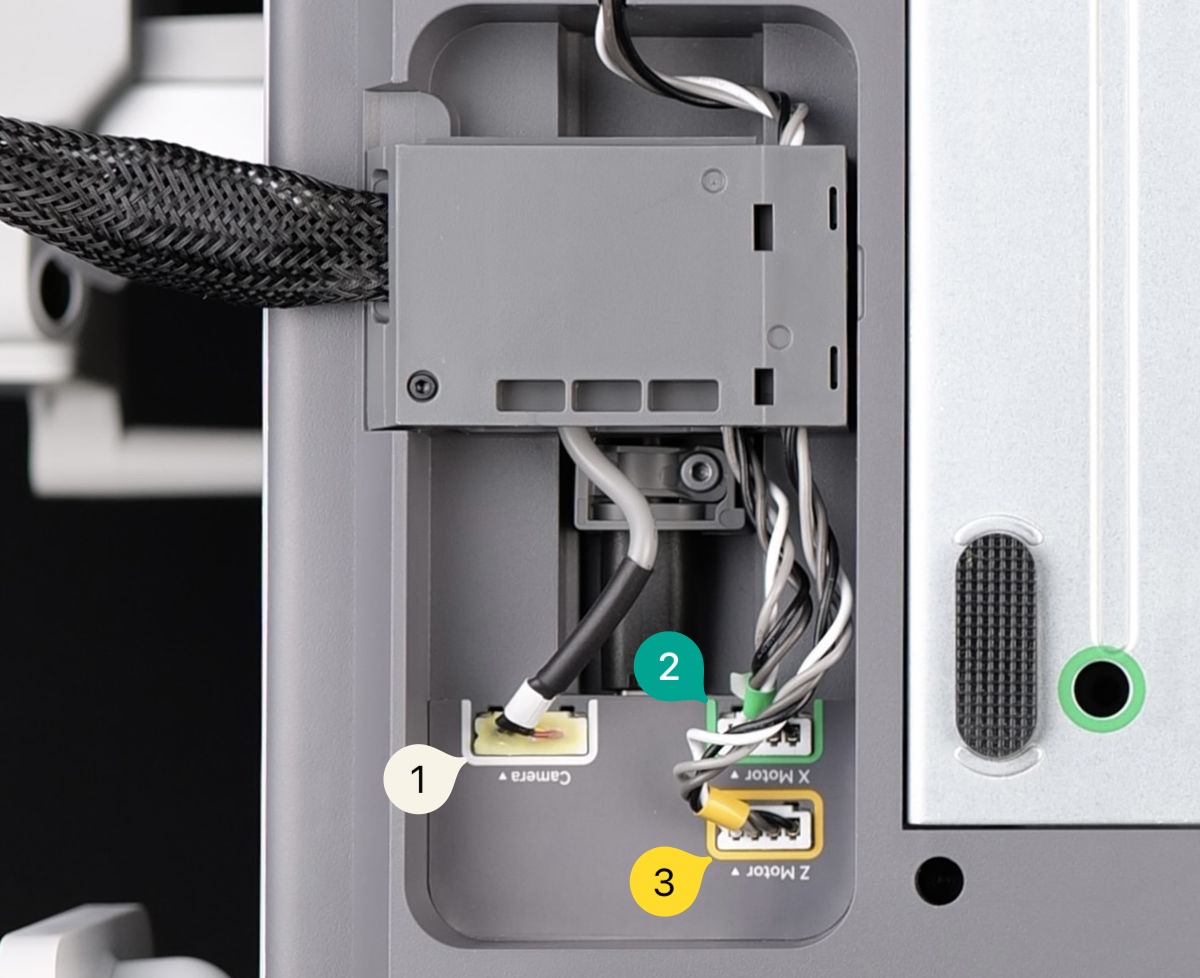

Tilslut kablerne til kameraet, X-akse-motoren og Z-akse-motoren igen for at fuldfore monteringen.

Monter varmebordet igen

Vend printeren om, og placer den pa et stabilt bord.

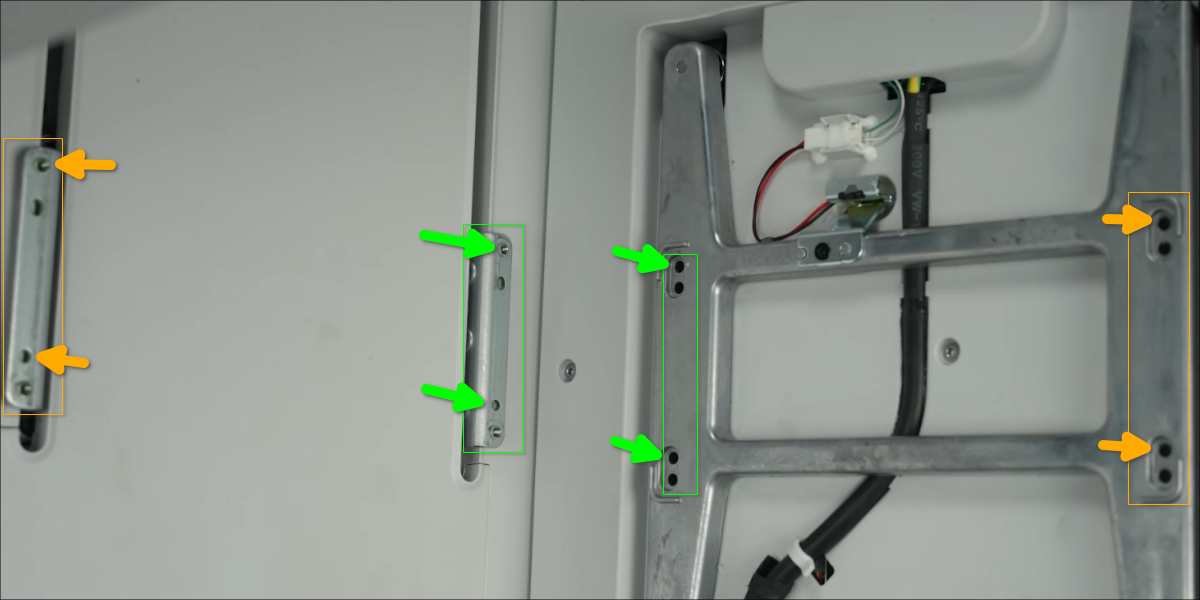

Observer monteringspositionen fra venstre (eller hojre) side af printeren, og placer varmebordet pa varmebordsholderen.

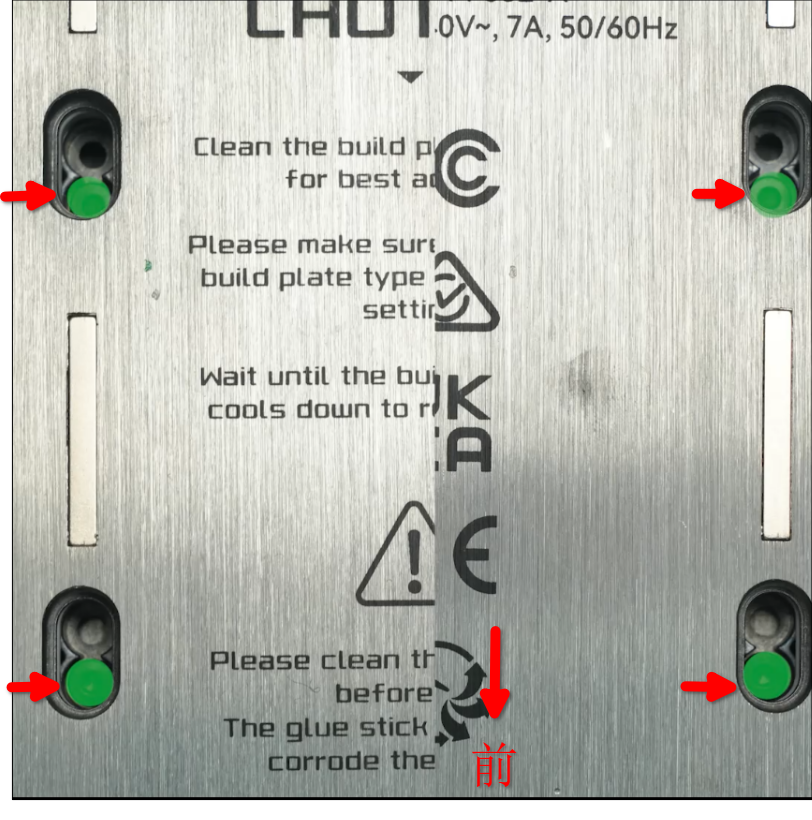

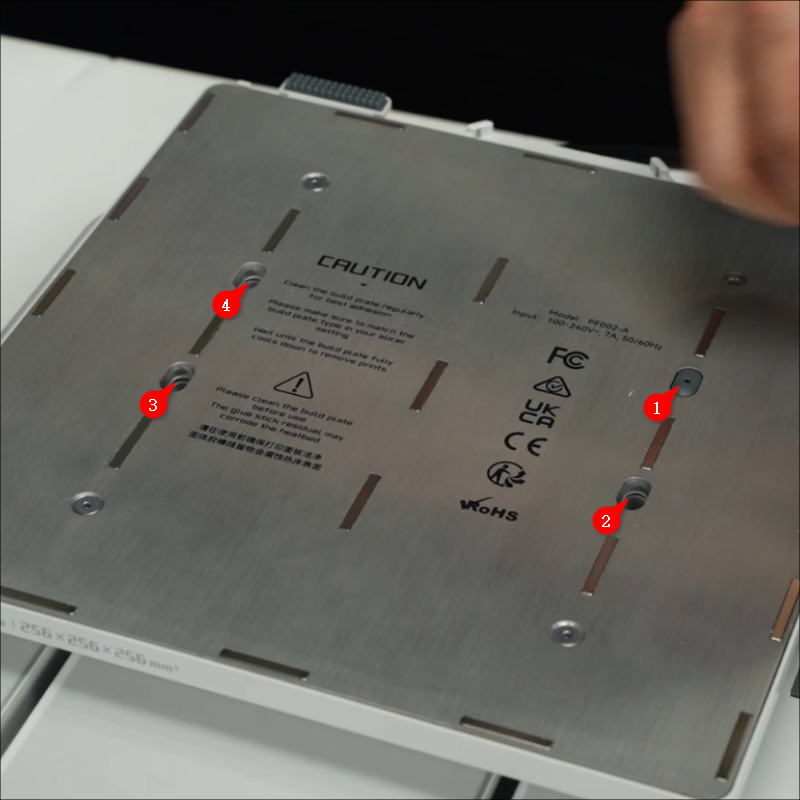

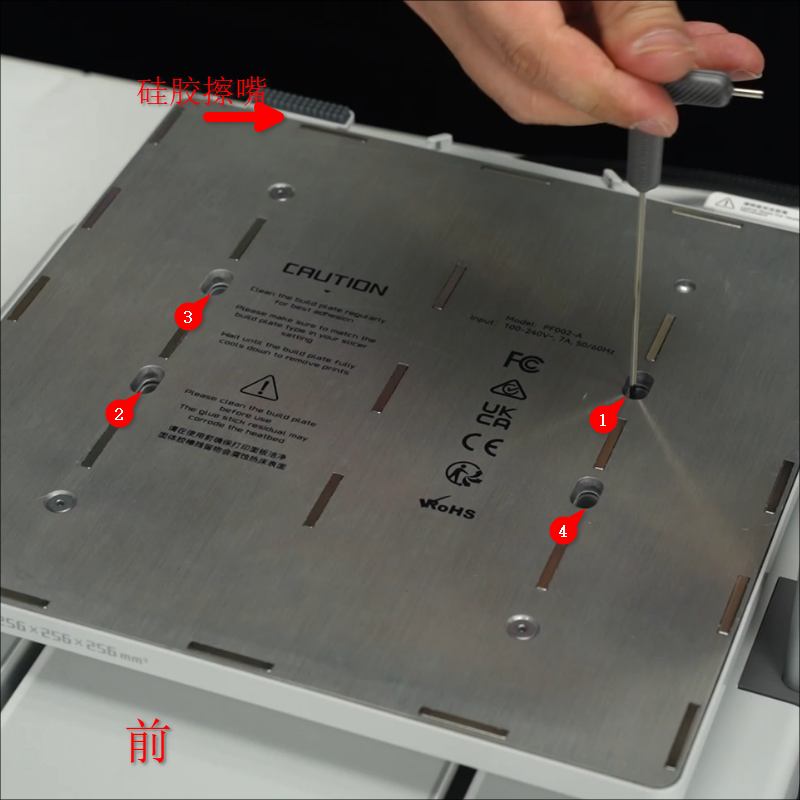

Juster de fire skruehuller, og brug en H2.0 unbrakonogle til at spaende fire skruer diagonalt. Bemaerk, at skruerne skal spaendes i skruehullerne vaek fra silikone-dyseviskeren. Monter fire blode gummipropper.

Monter Y-aksens topdaeksel igen

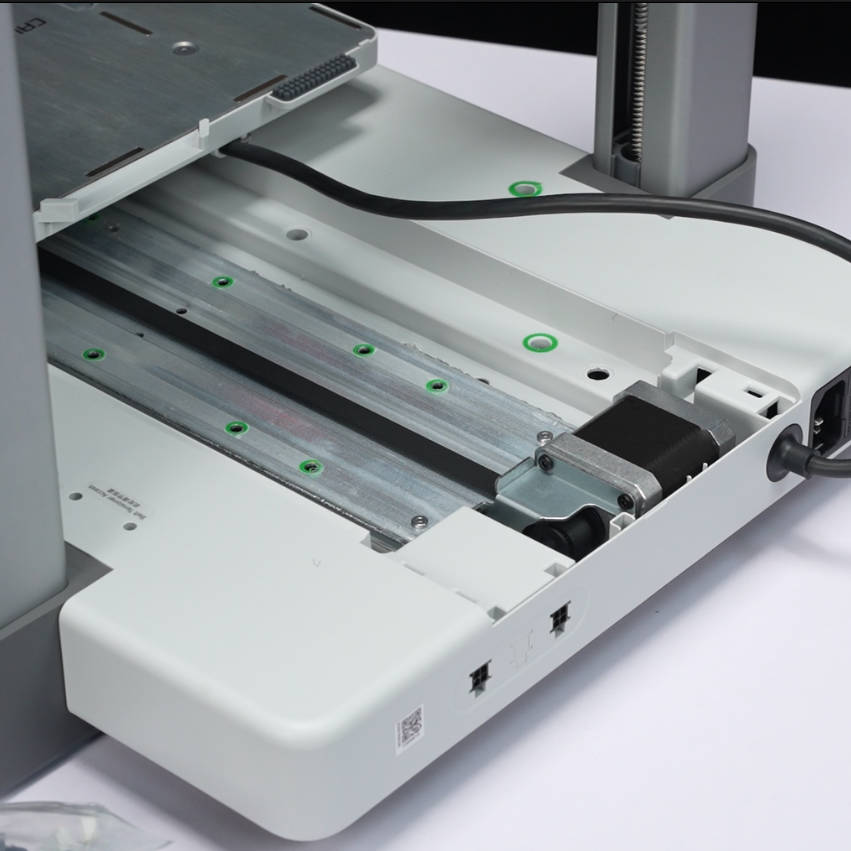

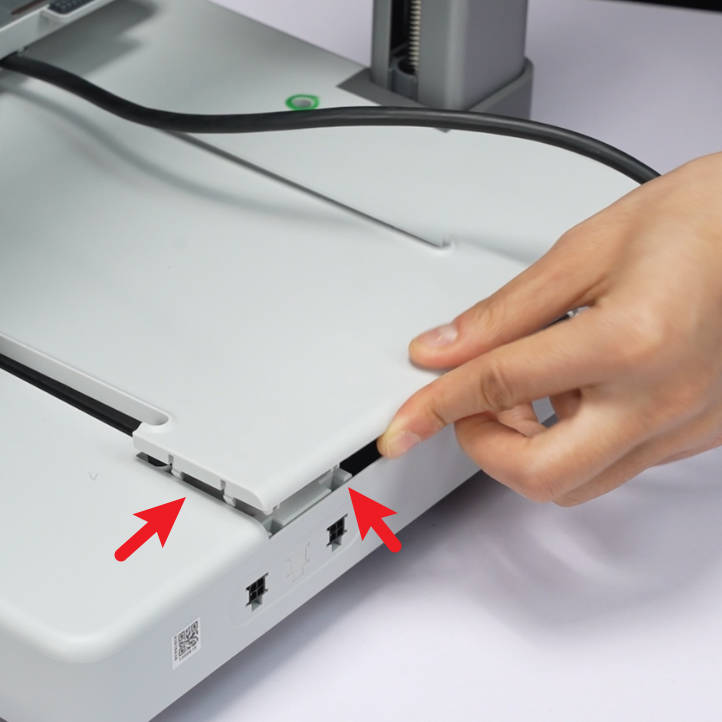

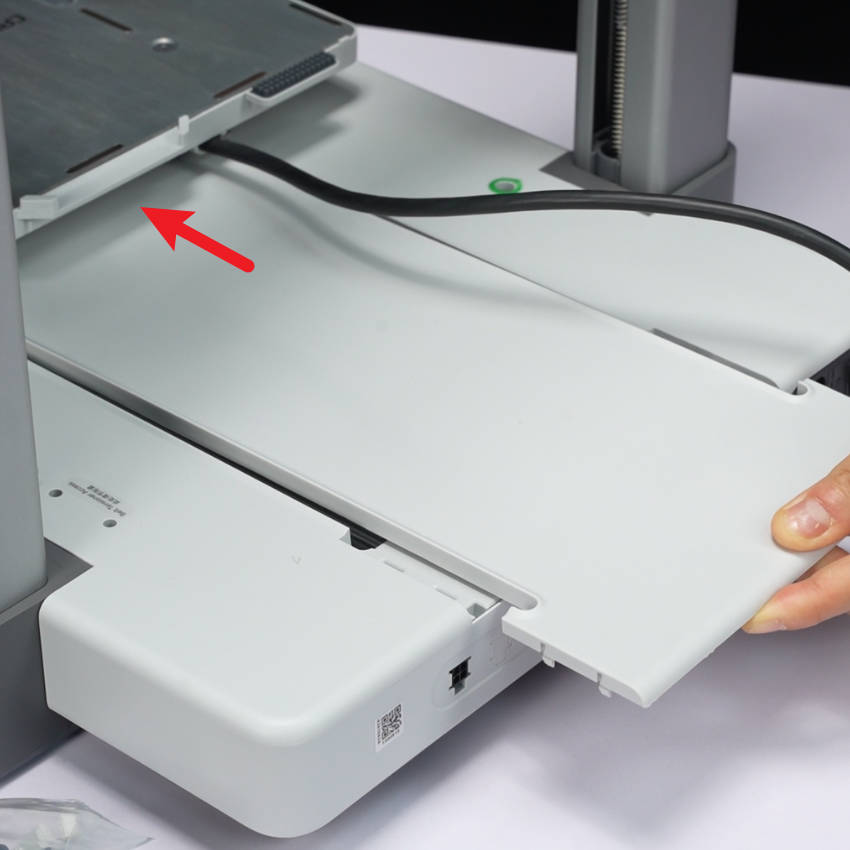

Flyt varmebordet fremad til bunden, isaet Y-aksens topdaeksel under varmebordet, skub det fremad til bunden, sigt mod klemmen, og monter Y-aksens topdaeksel i bunden.

Printerkalibrering

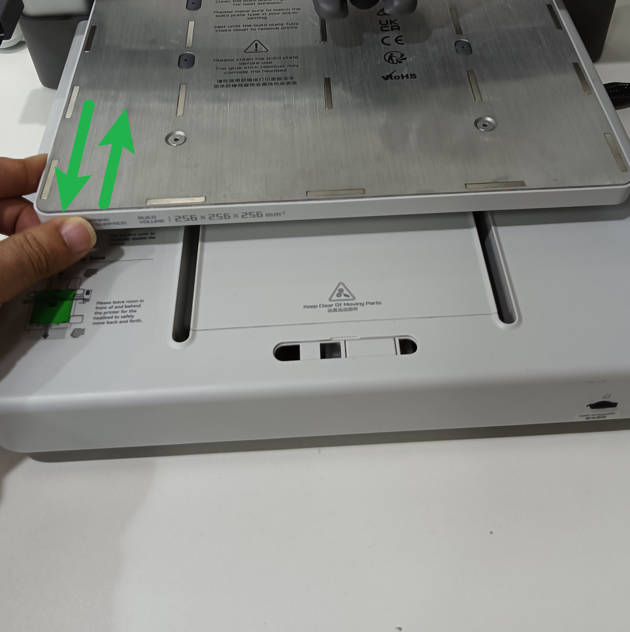

Trin 1: Flyt manuelt varmebordet frem og tilbage tre gange langs Y-aksen, spaend derefter spaendeskruerne igen (spaendeskruerne blev losnet en omgang, da Y-remmen blev afmonteret), og saet daekslet pa.

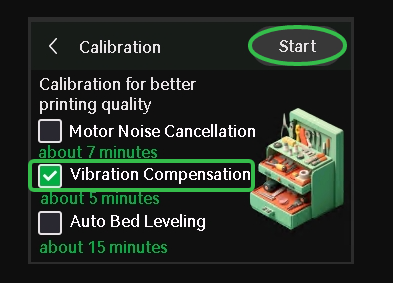

Trin 2: Vaelg Vibrationskompensation i kalibreringsmenuen, og fuldfor kalibreringsprocessen.
