Udskiftning af Z-aksemotor på Bambu Lab A1

Gældende printermodeller

A1

Z-aksemotor

Z-aksemotoren er en stepmotor, der er monteret i bunden af printeren og driver toolhead'et langs Z-aksen.

Hvornår skal du bruge guiden?

• Z-aksemotoren er brændt af

• Efter analyse af loggene har den officielle tekniske support bekræftet, at Z-aksemotoren er defekt.

Sikkerhedsadvarsel

Vigtigt!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledningerne til toolhead'et. Hvis du arbejder med printeren tændt, kan det medføre kortslutning, der skader elektronikken og udgør en sikkerhedsrisiko.
Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at afmontere dele, herunder hotend'et. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.
Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse.
Hvis du har spørgsmål eller bekymringer omkring denne guide, kan du oprette en ny ticket på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Nødvendige værktøjer og materialer

• Z-aksemotor til Bambu Lab A1 (kontakt kundeservice for køb)
• H2.0 unbrakonøgle
• 20 minutter

Afmonter Z-aksemotoren

Afmonter Y-aksens topdæksel

Trin 1. Stil printeren oprejst, og hæv X-aksen til den øverste position.

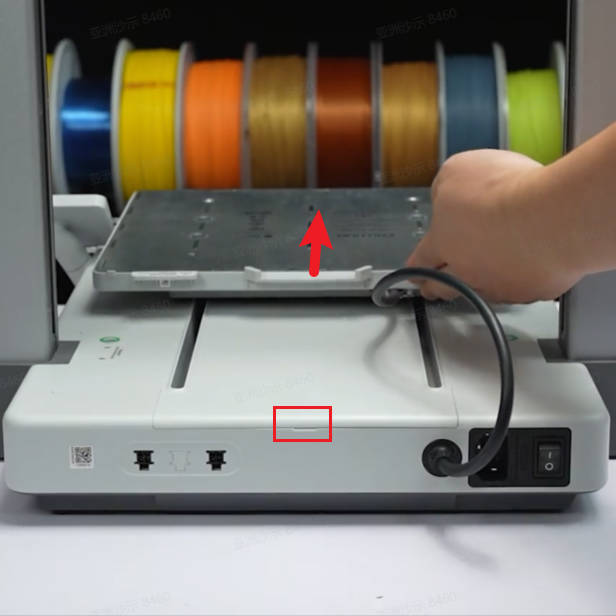

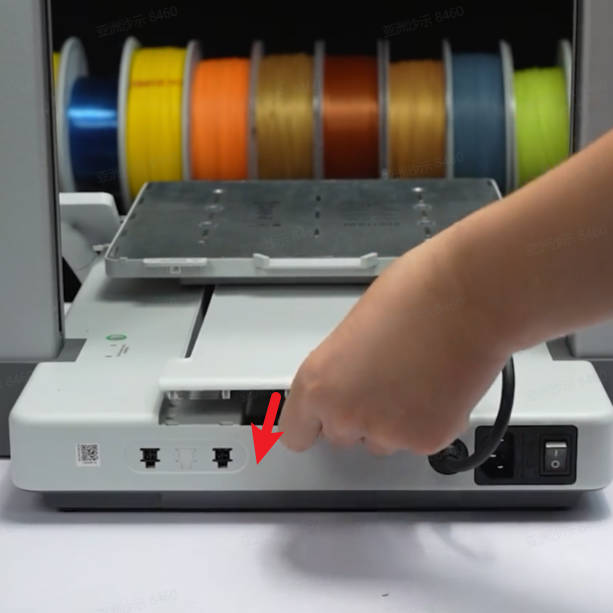

Trin 2. Skub varmepladen fremad, og tag Y-aksens topdæksel af.

Løsn spændeskruerne til Z-remmen

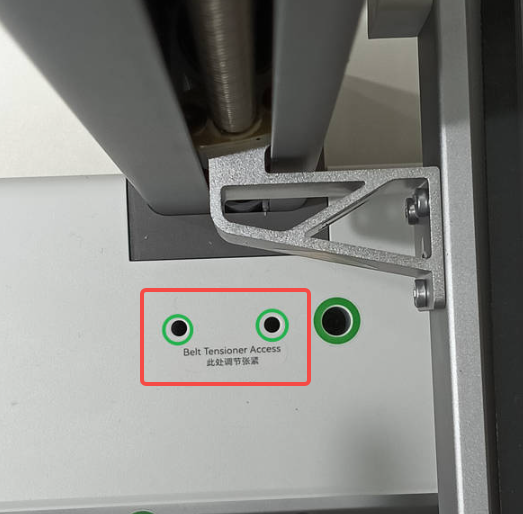

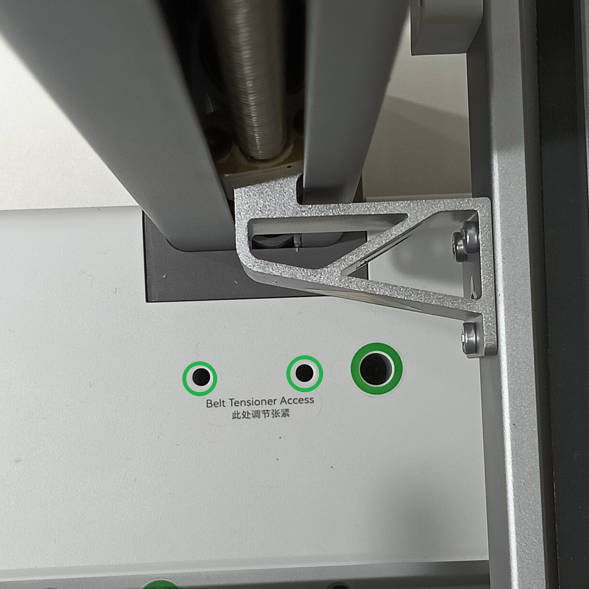

Brug en H2.0 unbrakonøgle, og løsn spændeskruerne til Z-remmen en omgang (løsn dem ikke helt).

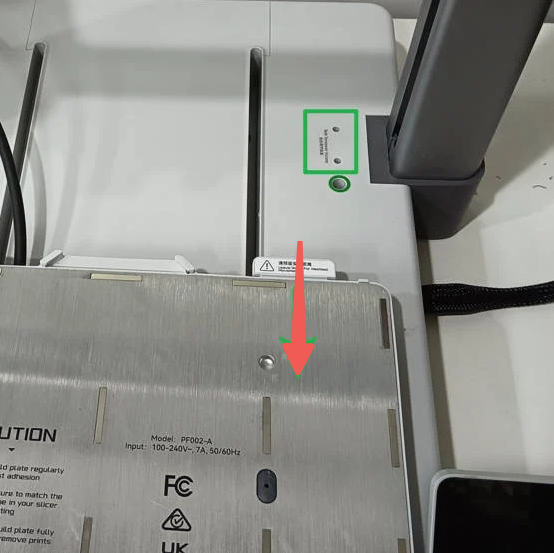

Spændeskruerne til Z-remmen sidder i soklen op mod den højre søjle og kan ses ved at flytte varmepladen fremad.

Afbryd kablerne

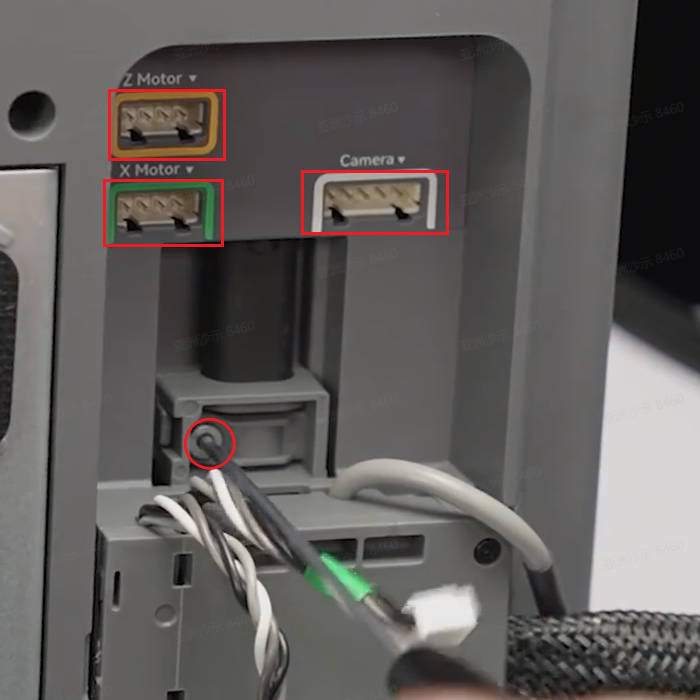

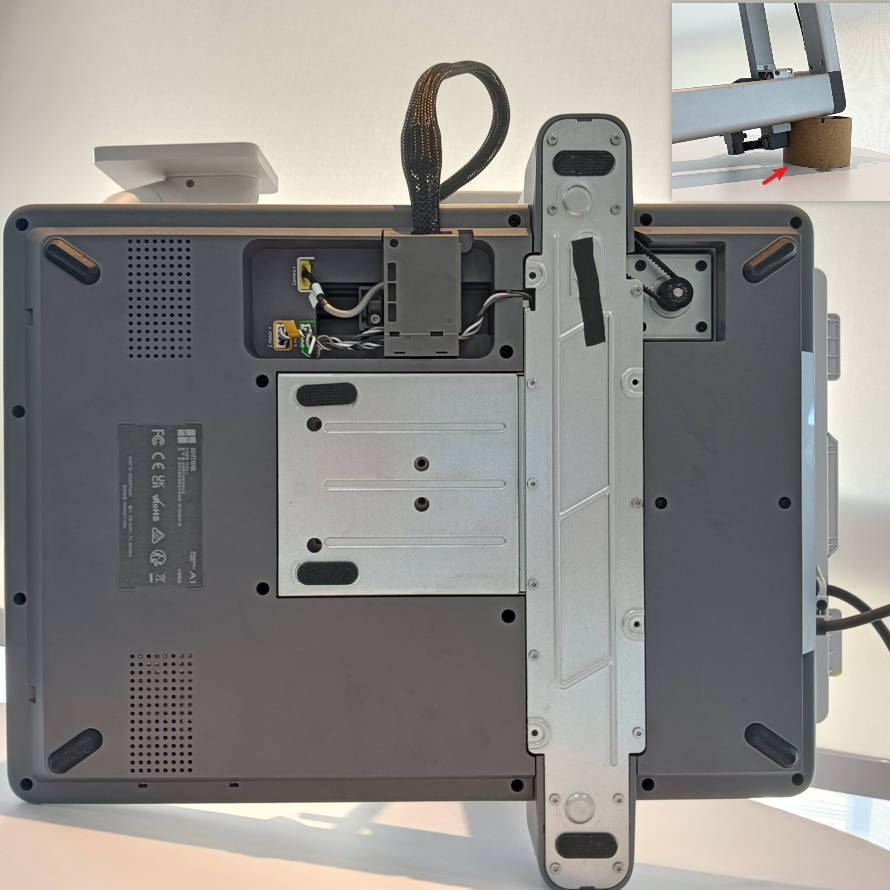

Trin 1. Læg printerens venstre side ned for at blotlægge kabelboksen i bunden, og afbryd kamerakablet, X-motorkablet og Z-motorkablet i rækkefølge.

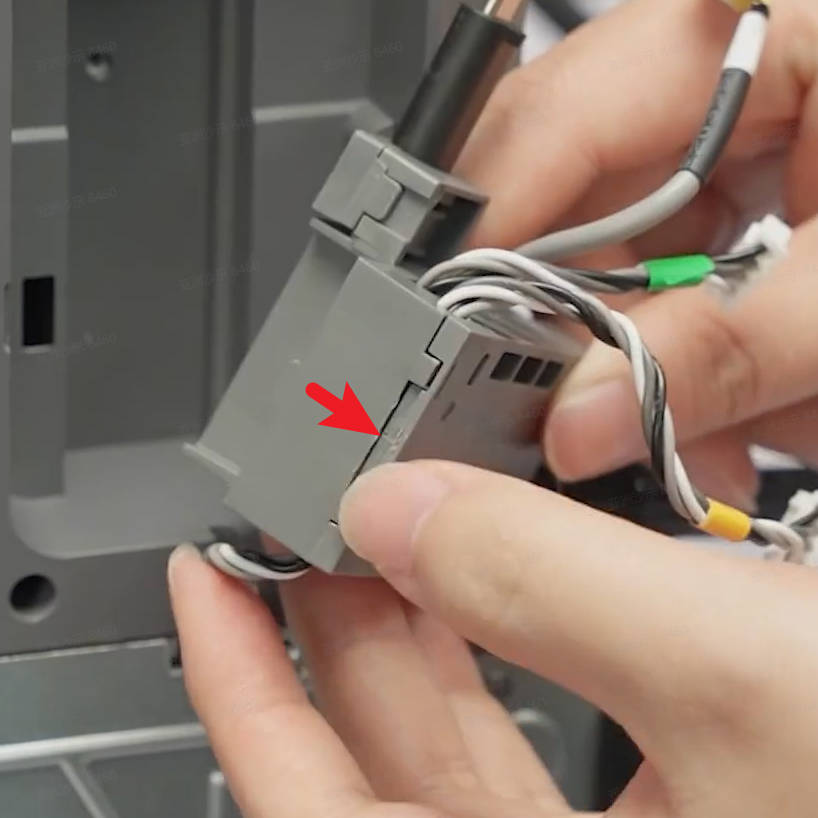

Trin 2. Løsn en sølvfarvet skrue, og skub kabelboksen for at afbryde USB-kablet. Åbn derefter dækslet til Z-motorkablet, og tag Z-motorkablet ud af boksen.

|

Afmonter bundsoklen

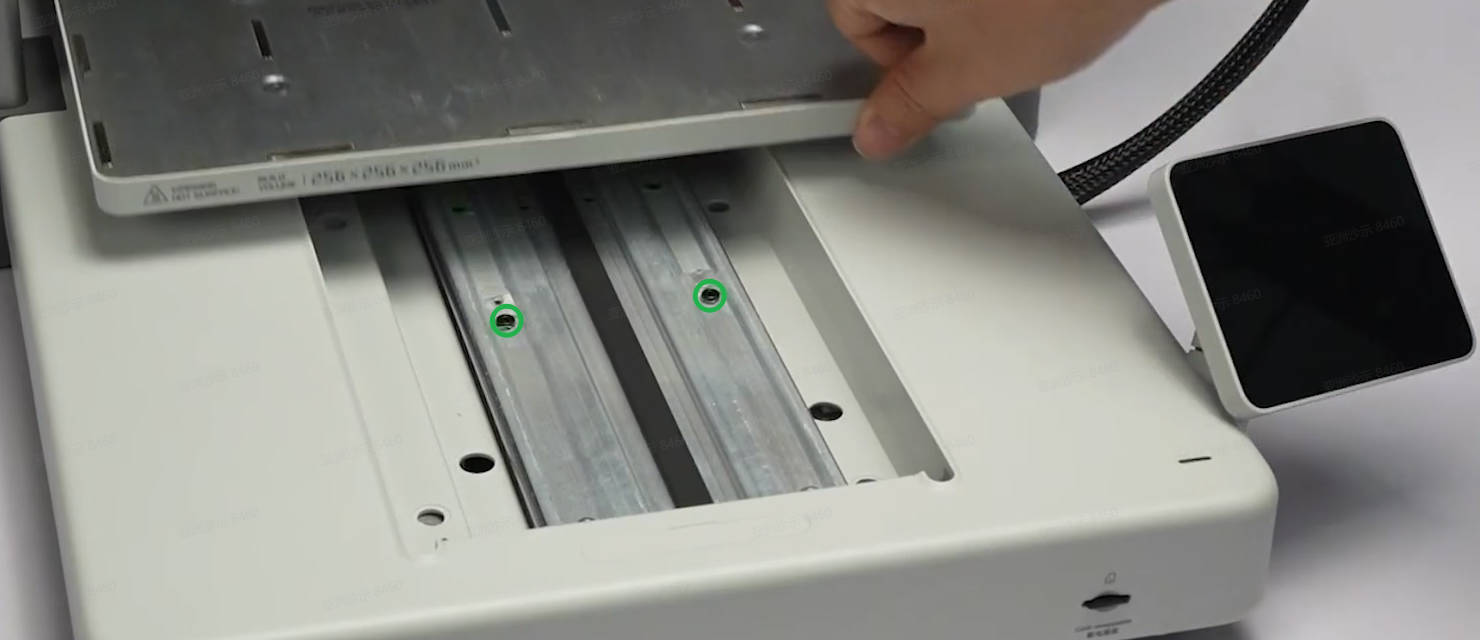

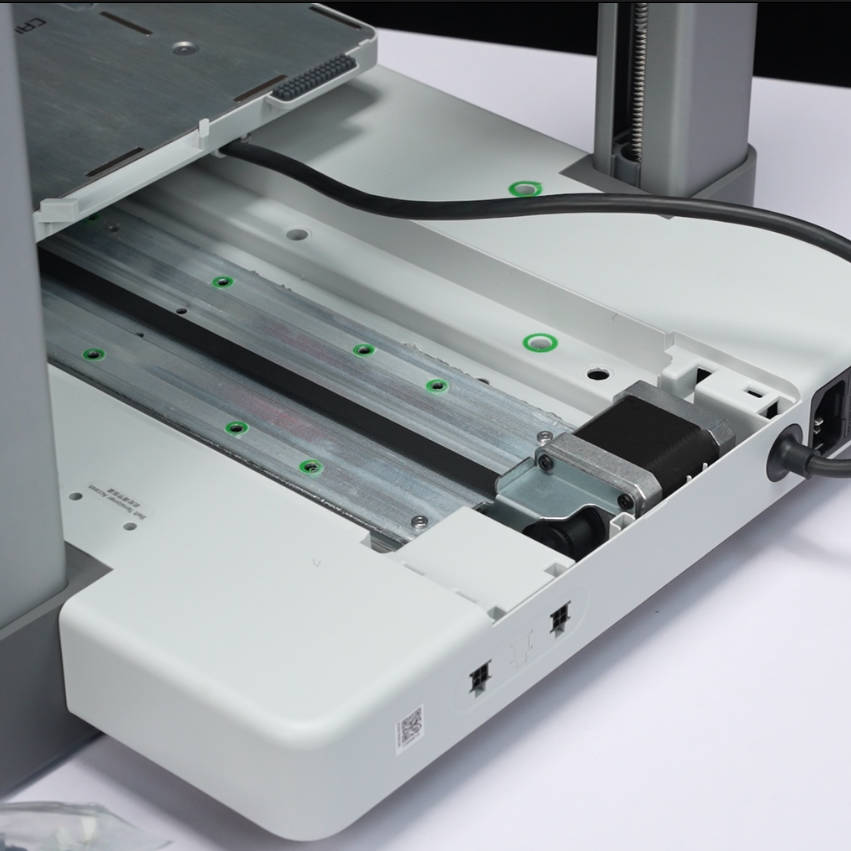

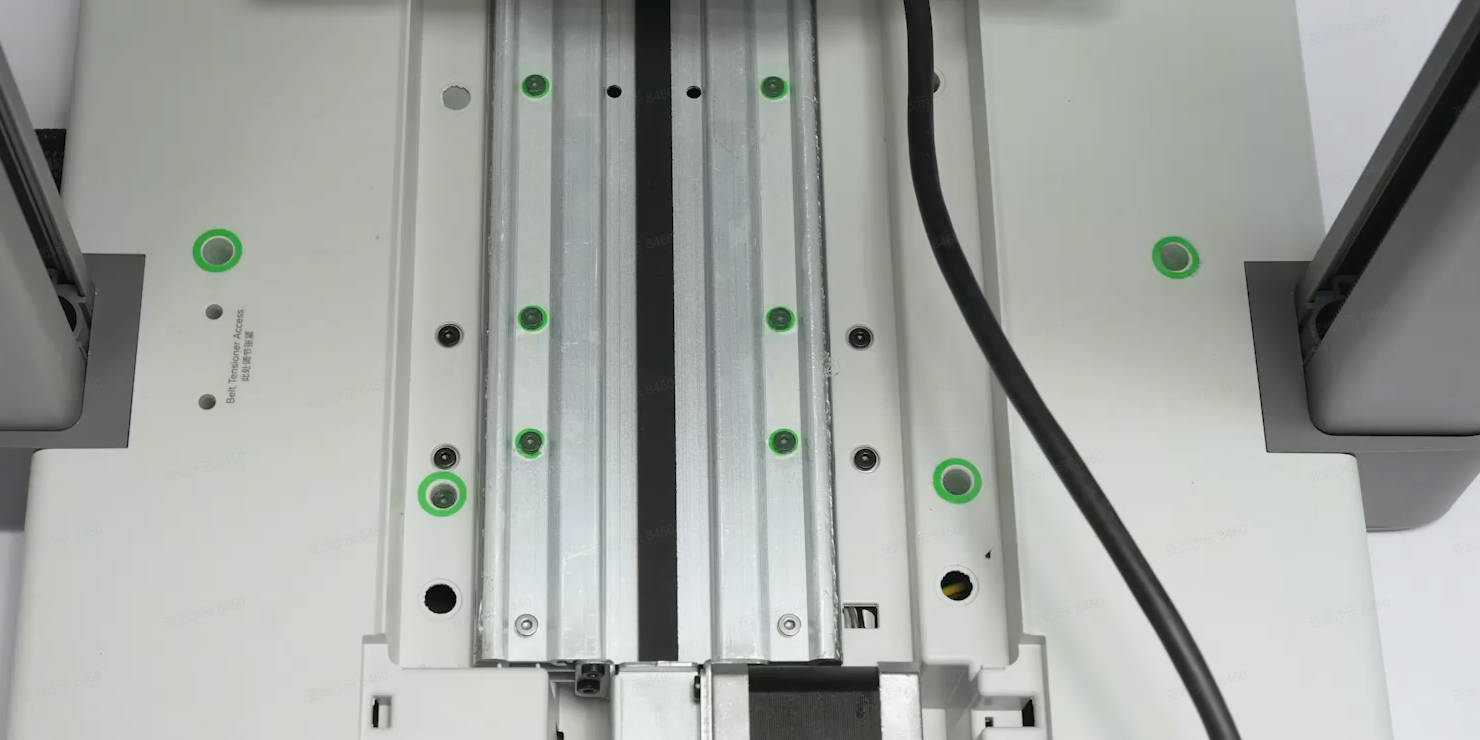

Flyt varmepladen fremad, og fjern 10 skruer med H2.0 unbrakonøglen. Skub derefter varmepladen helt bagud, og fjern 2 skruer med H2.0 unbrakonøglen. Løft til sidst den ene side af soklen, og tag hele soklen af.

Afmonter metalbundpladen

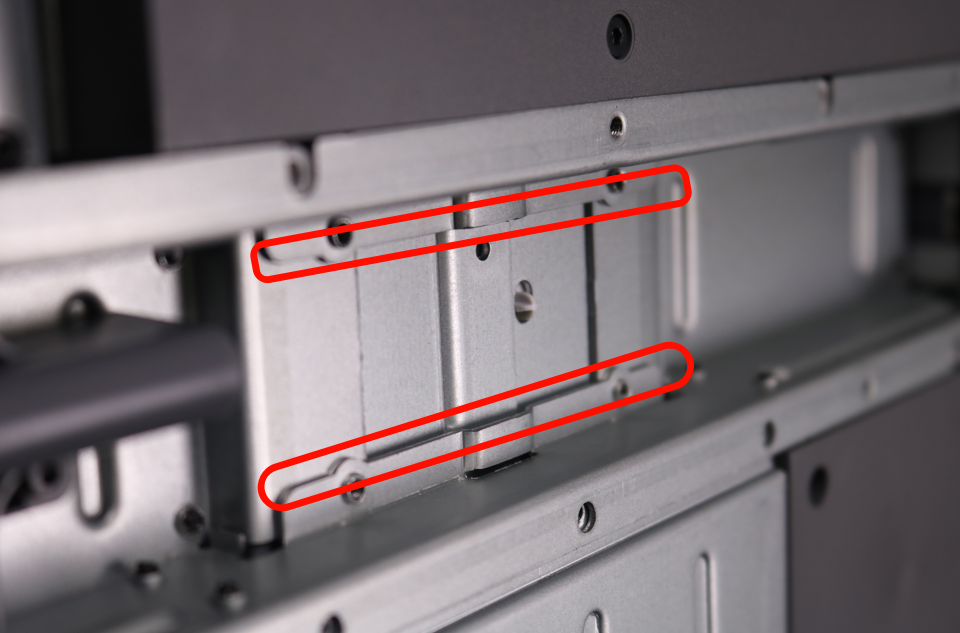

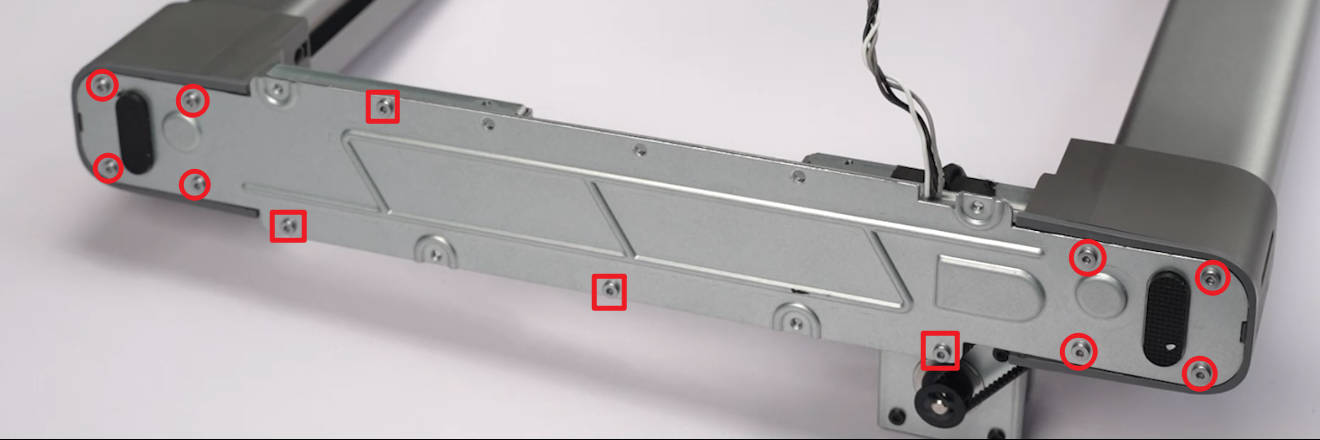

Skru de 8 lange skruer, der låser Z-aksesøjlen, ud med H2.0 unbrakonøglen, samt de 4 korte skruer i midten af metalbundpladen.

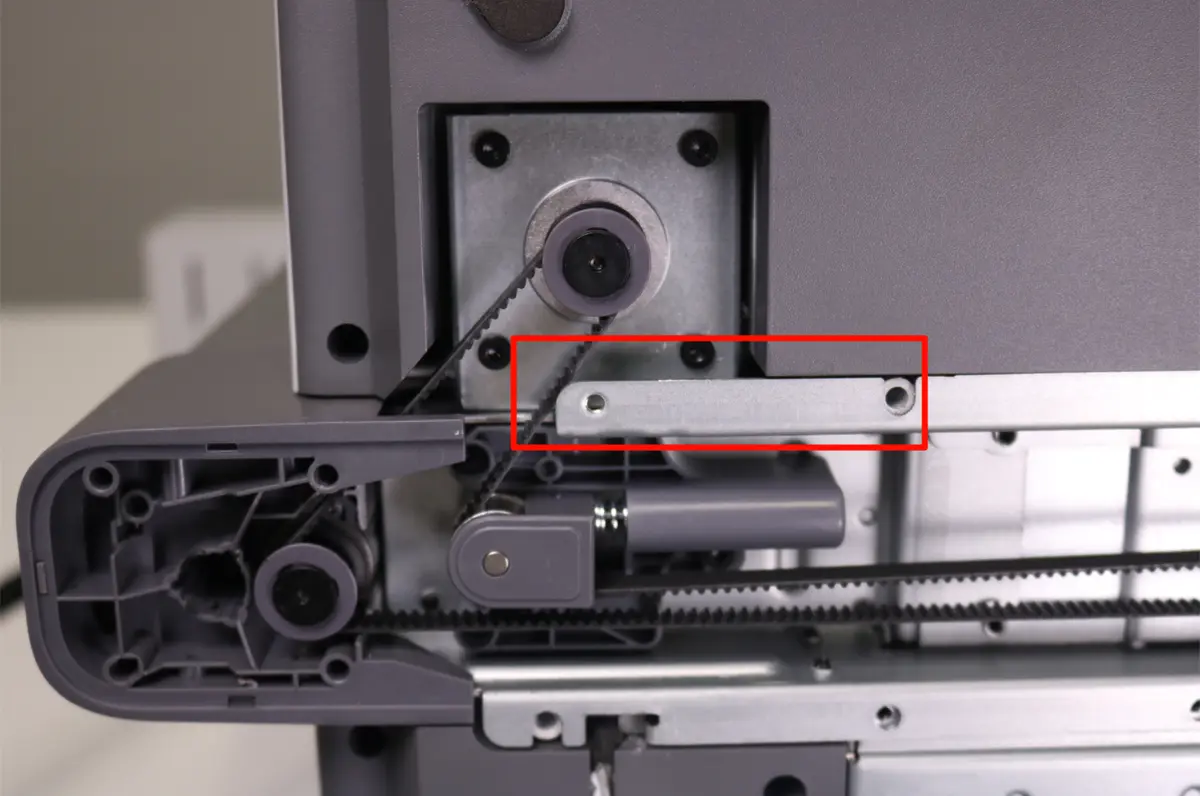

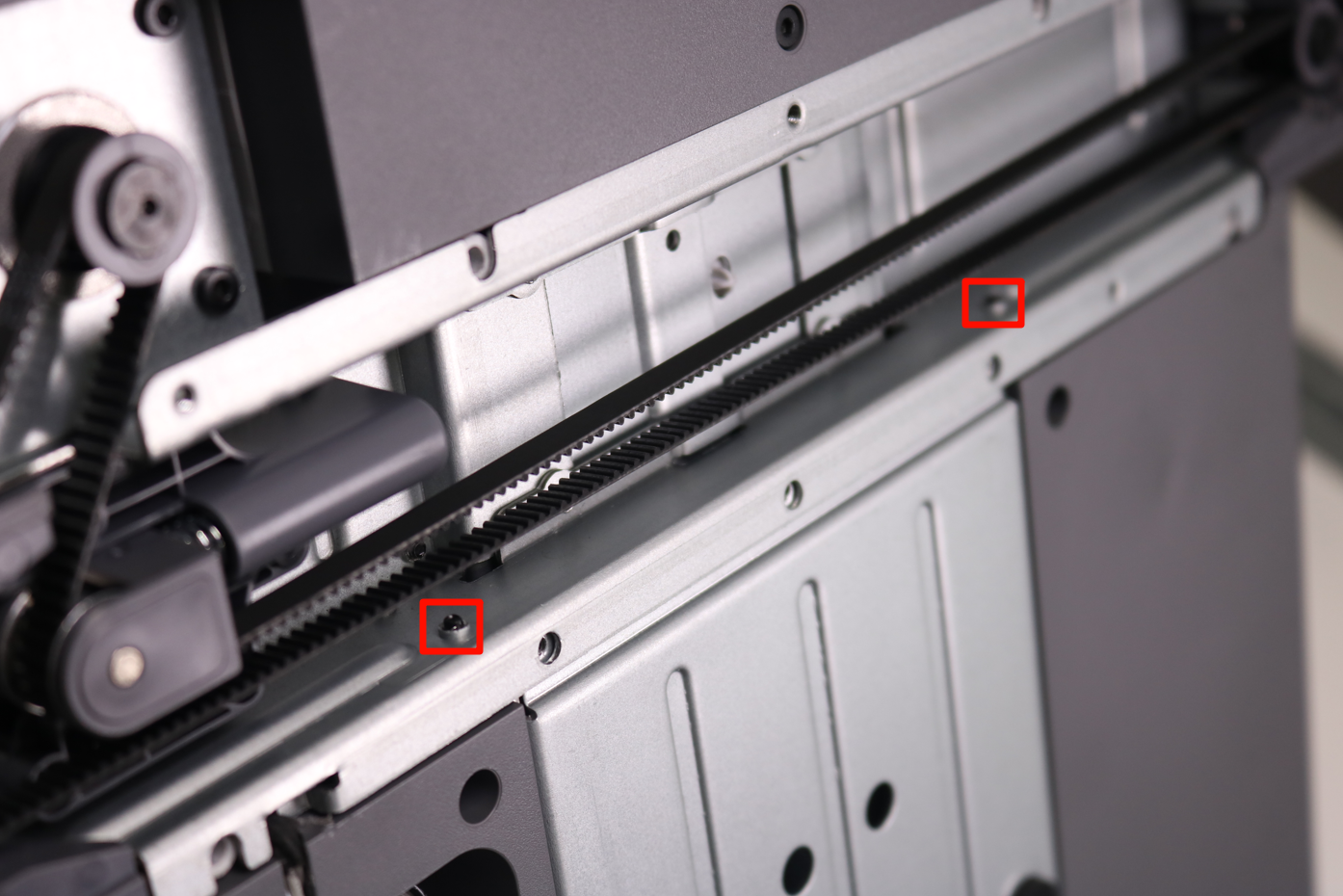

De fremstående skruehoveder inde i bundpladen er skarpe, og der kan være grater på dele af metalrammen. Vær forsigtig under afmontering og montering, undgå disse dele, eller brug skæresikre handsker.

Afmonter Z-motoren

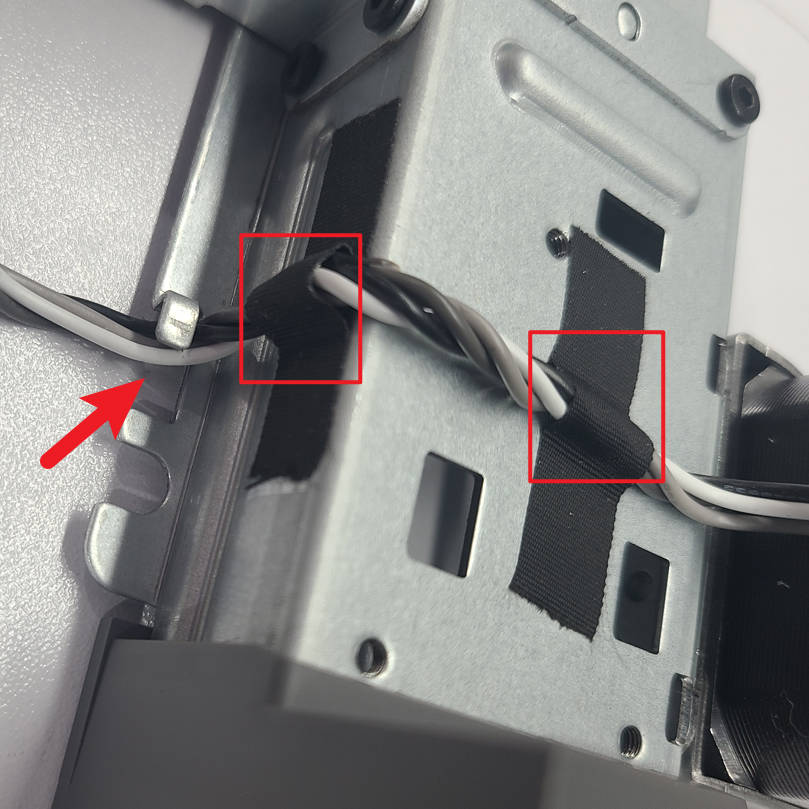

Trin 1. Fjern tapestykkerne.

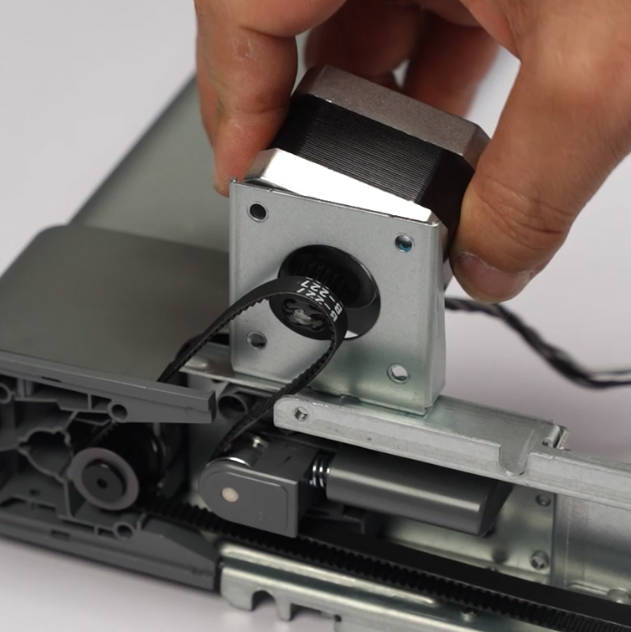

Trin 2. Skru de 4 skruer ud med H2.0 unbrakonøglen, og fjern Z-motoren, Z-remmen og drivhjulet.

Det anbefales, at du sætter et hjørne af tapen fast på bordet og genbruger den til den efterfølgende montering.

Monter Z-motoren

Hæv X-aksen

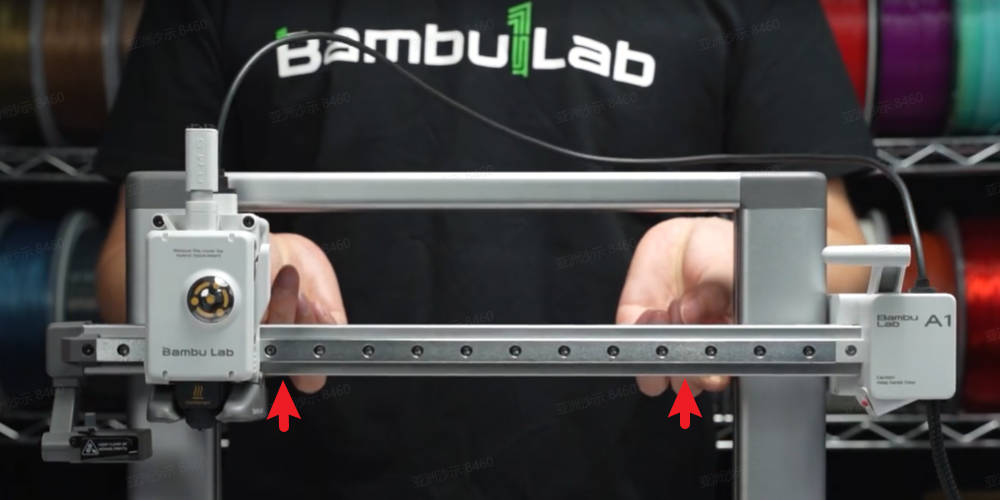

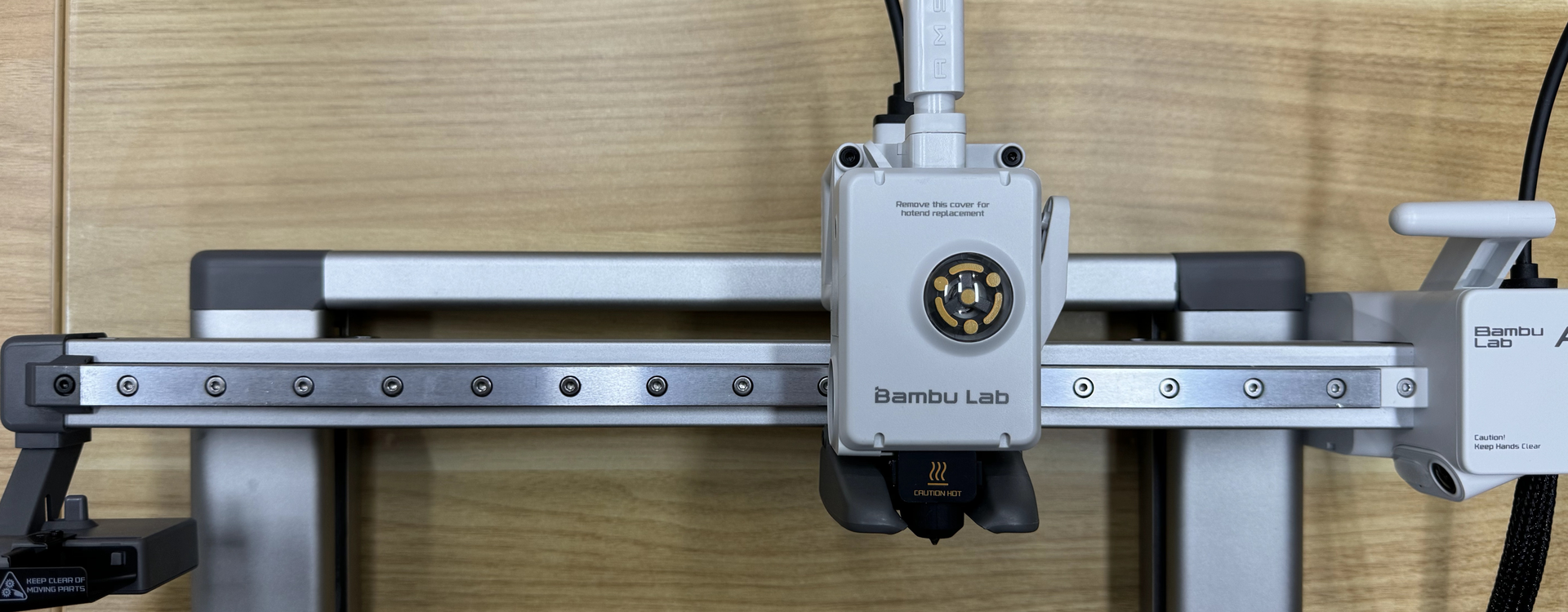

Hæv X-aksen til den øverste position, og skub både venstre og højre side helt op, så X-aksen ikke kommer til at stå skævt.

Monter Z-motoren

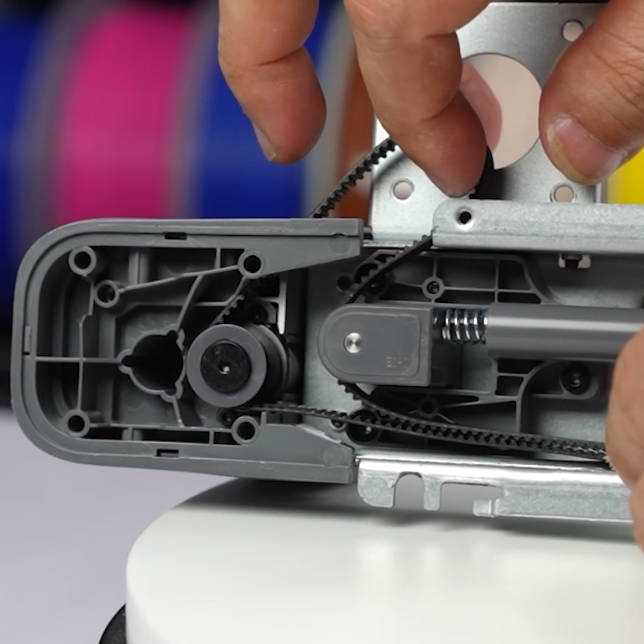

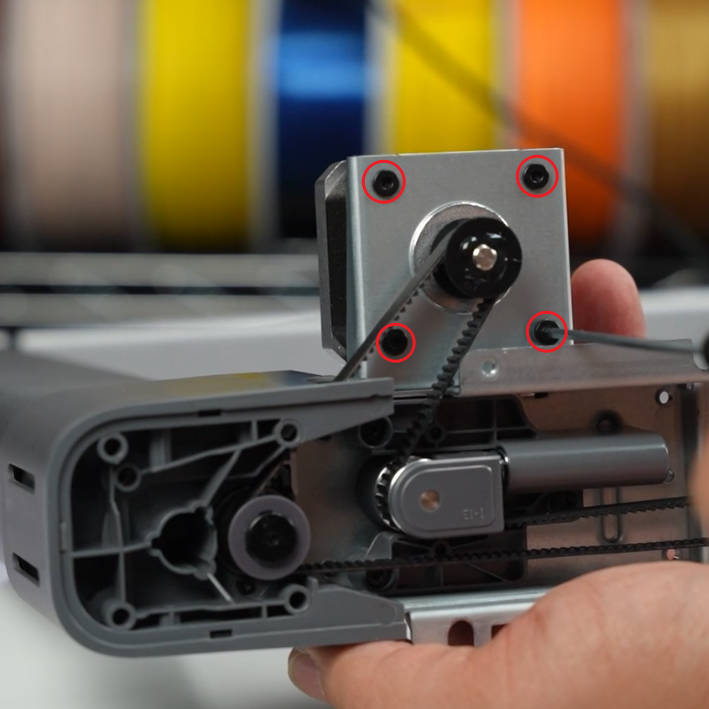

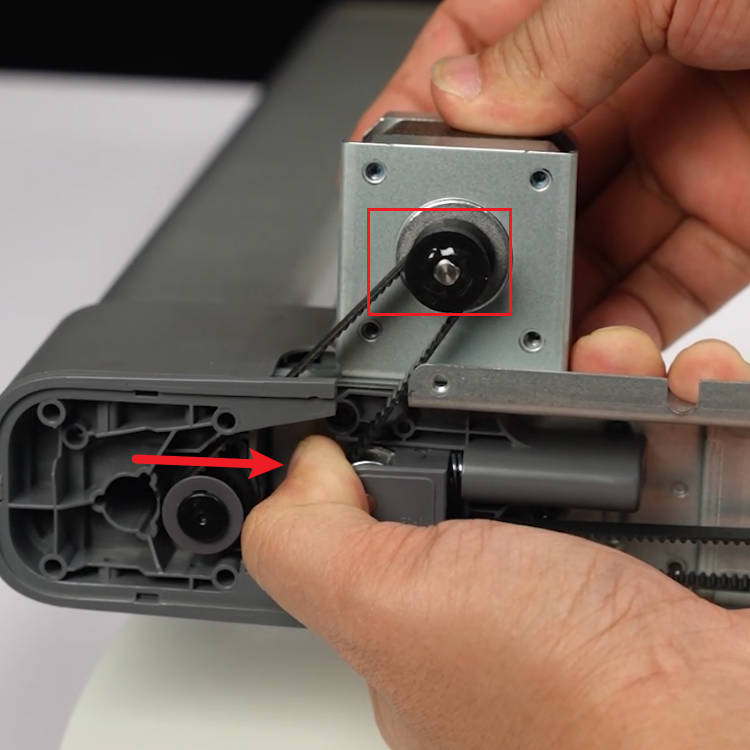

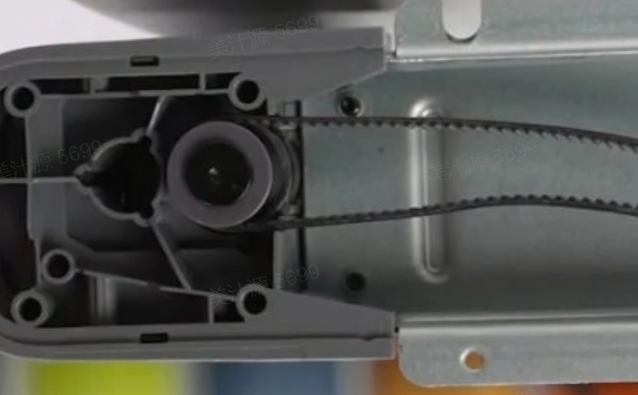

Trin 1. Monter drivhjulet på den nye Z-motor. Læg Z-remmen efter bevægelsesbanen, før Z-motoren gennem Z-remmen, sæt den på plads, og spænd de 4 skruer.

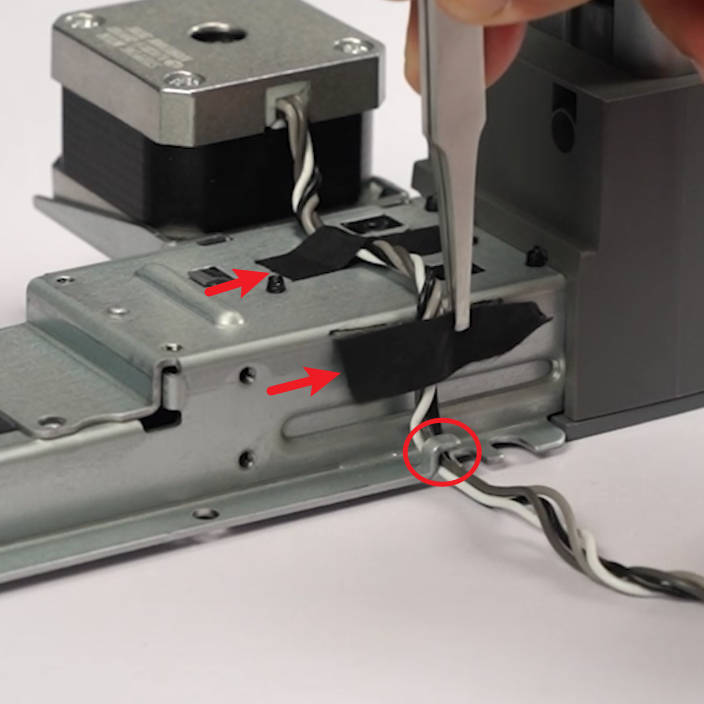

Trin 2. Læg motorkablet på plads, og fastgør det med tape.

Monter metalbundpladen

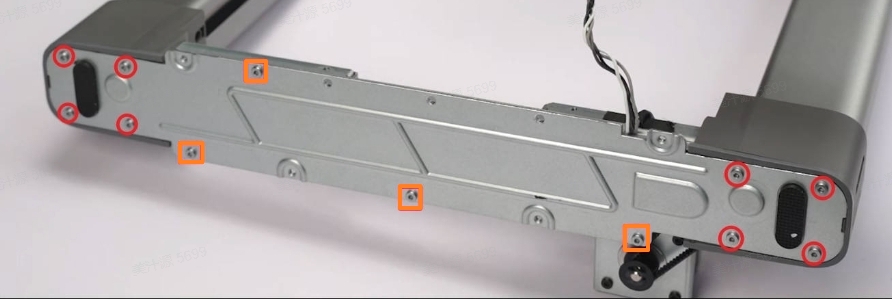

Monter metalbundpladen, og bekræft monteringsretningen ud fra skruepositionerne. Spænd de 4 korte skruer markeret med orange i midten af bundpladen. Vær opmærksom på placeringen, og spænd dem ikke forkert.

Monter bundsoklen

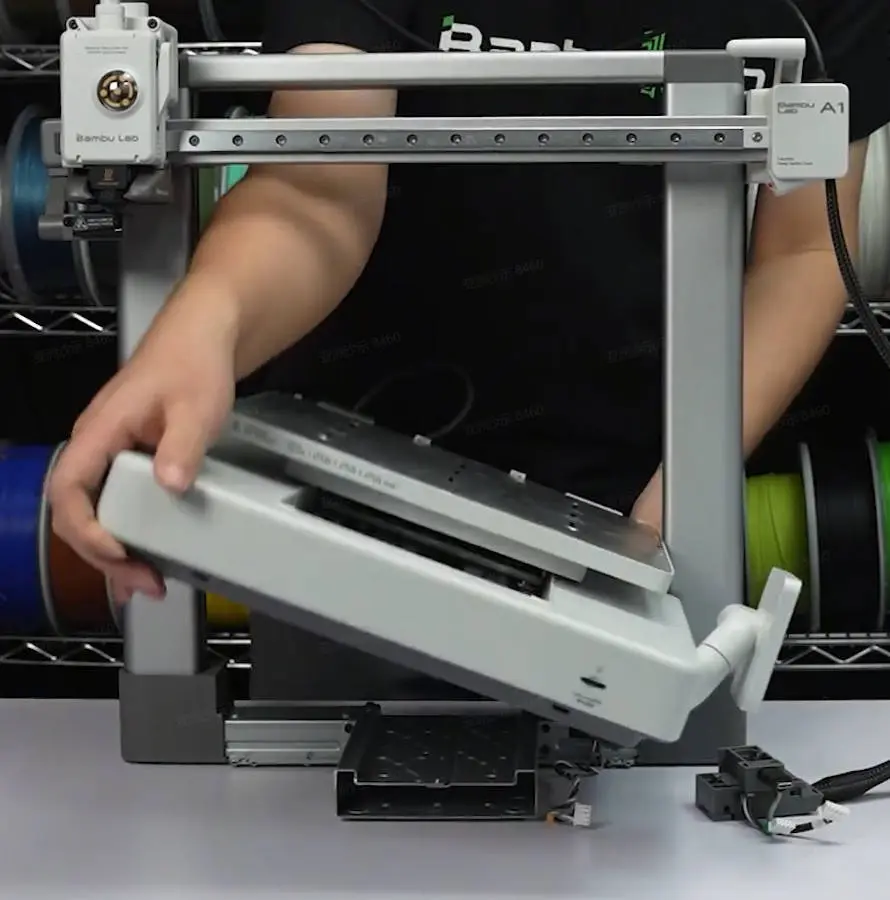

Trin 1. Hold printerrammen oprejst, og monter forsigtigt bundsoklen på den, så du undgår at klemme Z-motorkablet.

Trin 2. Flyt varmepladen helt fremad, og spænd 10 skruer. Flyt derefter varmepladen helt bagud, og spænd 2 skruer.

Tilslut kablerne

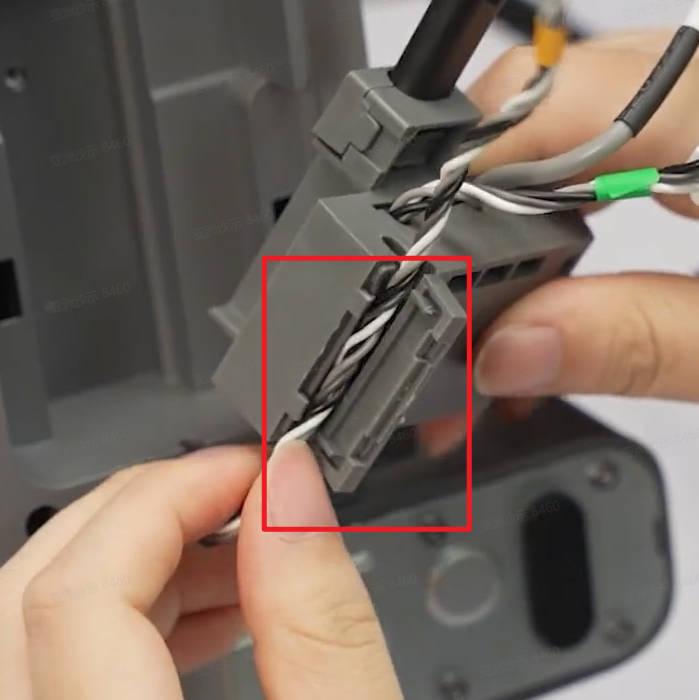

Trin 1. Læg printeren bagover, og tilslut Z-motorkablet til kabelboksen.

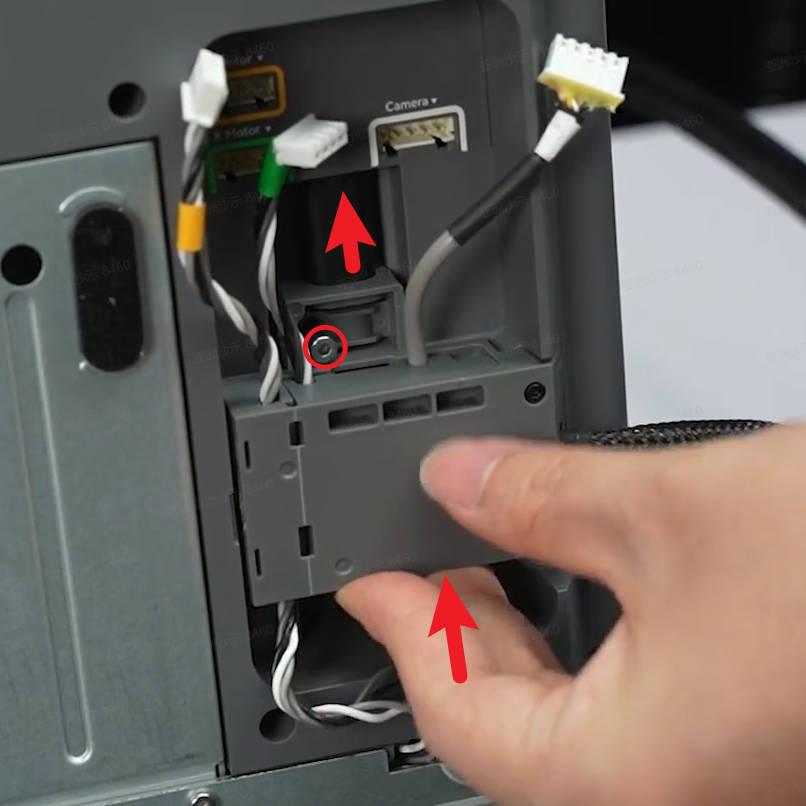

Trin 2. Monter kabelboksen på bundsoklen, skub den langs rillen, tilslut USB-kablet, og spænd den sølvfarvede skrue.

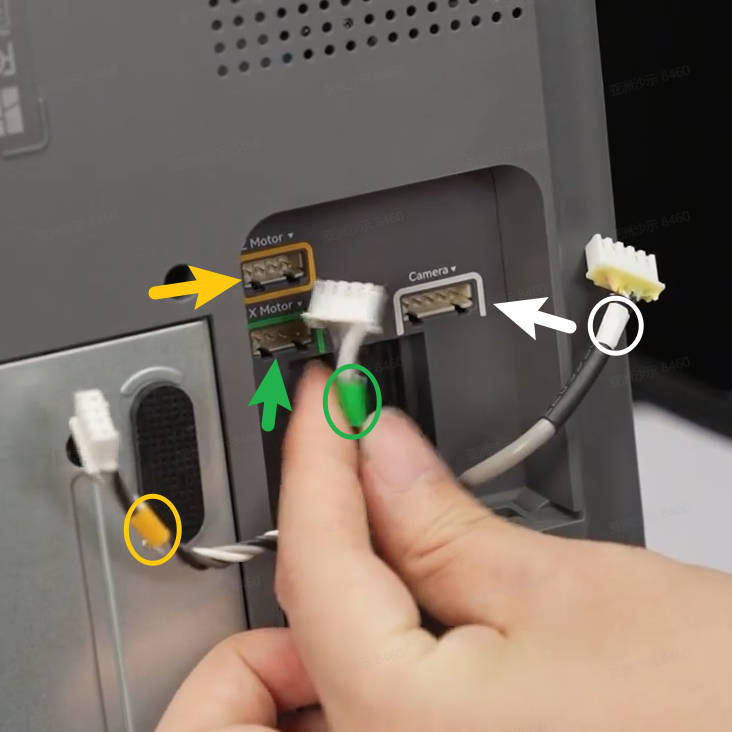

Trin 3. Følg tekstanvisningerne og farvemærkerne, og tilslut X-motorkablet, Z-motorkablet og kamerakablet. Læg kablerne pænt, og sørg for, at de ikke bliver klemt eller filtret sammen.

Monter Y-aksens topdæksel

Trin 1. Stil printeren oprejst, og flyt varmepladen helt fremad.

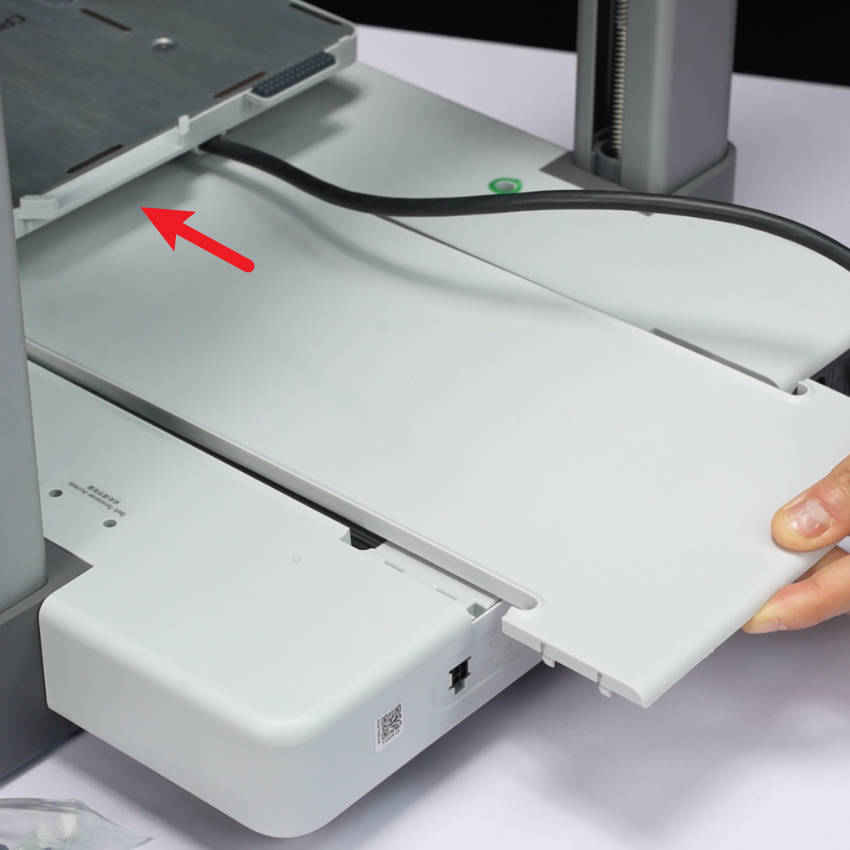

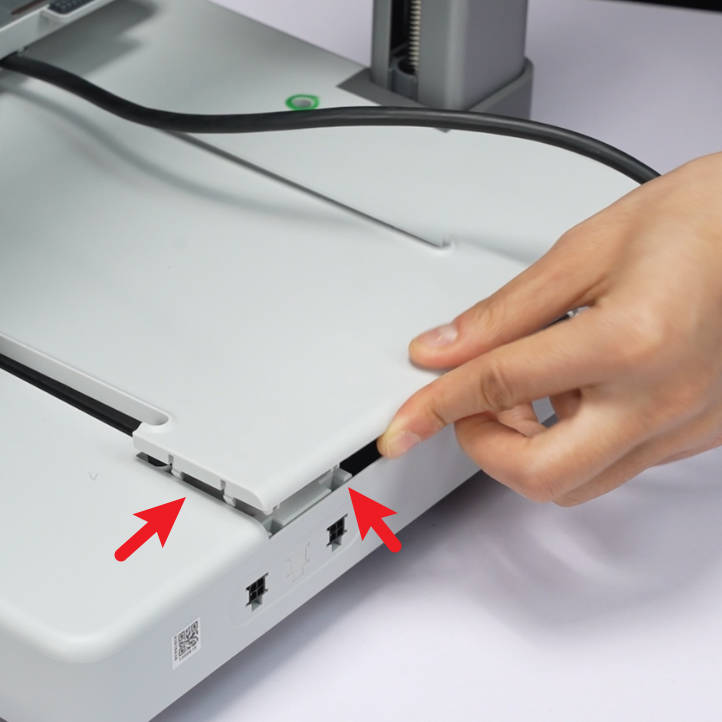

Trin 2. Tag Y-aksens topdæksel, og før det ind under varmepladen. Skub dækslet fremad, til det når enden, så det flugter med klipsene.

Trin 3. Sæt dækslet nemt på plads ved at fastgøre det på klipsene.

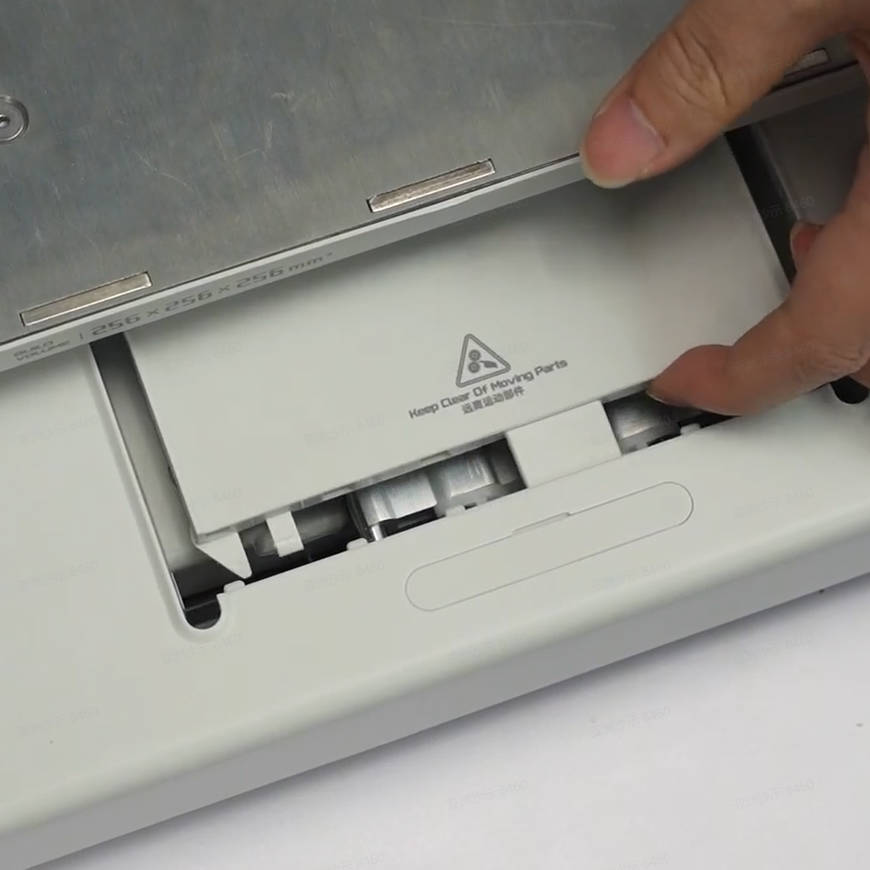

Særlig bemærkning: Hvis varmepladen ikke er flyttet helt ud til enden, kan Y-aksens topdæksel sætte sig fast i den forkerte position. I så fald kan du manuelt løfte Y-aksedækslet en smule for at hjælpe monteringen på vej.

Spænd Z-remmen

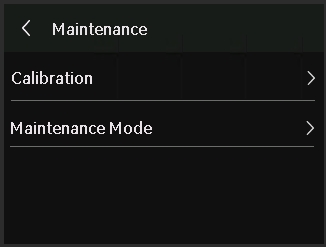

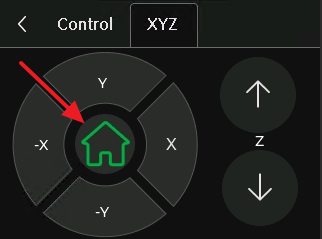

Trin 1. Tænd printeren. Gå til skærmen nedenfor, og kør derefter en homing-proces.

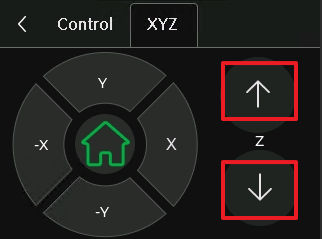

Trin 2. Når homing er færdig, skal du trykke på op- og ned-knapperne til højre kun én gang hver for at flytte X-aksen op og ned én gang.

Før du flytter X-aksen ned, skal du sikre dig, at dysen ikke rører varmepladen!

Trin 3. Brug H2.0 unbrakonøglen til at spænde de 2 spændeskruer.

Kalibreringstrin

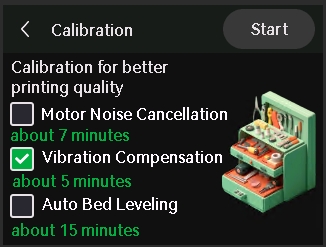

På kalibreringsskærmen skal du kun vælge Vibration Compensation og derefter trykke på Start.

Kalibreringen bekræfter, at printeren kører som forventet.
