Vedligeholdelsesvejledning til Bambu Lab A1 mini
Vedligeholdelsesvejledning til A1 mini
Regelmæssig vedligeholdelse kan minimere slid og forlænge printerens levetid samtidig med, at risikoen for printfejl reduceres. For at gøre dit køb nemmere har vi samlet alle de almindeligt nødvendige vedligeholdelsesdele og tilbudt trinvise rabatter. Du finder købslinket på siden med reservedele.
Sikkerhedsadvarsel
⚠️ VIGTIGT!
Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og ledninger til printhovedet. Hvis du udfører opgaver, mens printeren er tændt, kan det medføre kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du være nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse.
Værktøj, du kan få brug for
| Værktøj | Billede | Værktøj | Billede |
| Ren klud |  |
Smørefedt | |
| Luftblæser |  |
Smøreolie |  |
| Unbrakonøgler |  |
Pincet |  |
| Varmebestandige handsker |  |
Bevægelige dele
Henviser til de komponenter, der udsættes for mekanisk bevægelse under printprocessen, herunder spindelstænger, styreskinner, slæder, koblinger, remme, blæsere osv. De primære vedligeholdelsestiltag er rengøring og smøring. Metaldele skal beskyttes mod rust. Gummidele skal kontrolleres for ældning (herunder deformation), slid osv. og udskiftes, når det er nødvendigt.
Styreskinnesystem
Vi har brugt ekstra ressourcer på at give dig de mest pålidelige styreskinner i helmetal og et drivsystem beskyttet af afdækning. Dette skinnesystem sikrer, at du ikke behøver at justere de bevægelige komponenter på A1 mini ofte, men det kræver regelmæssig smøring og rengøring for at reducere slid og støj, sikre printerens præcision og levetid og effektivt forhindre styreskinnerne i at ruste.
| X-skinne | Hvornår: Hver måned Materialer og værktøj: Klud, pincet, smøreolie Løsning: Rengøring, smøring Sådan gør du: Brug en pincet til at fjerne klumpede og trådformede fremmedlegemer på styreskinnen, og tør kornede fremmedlegemer og pletter af med en støvfri klud. Smør X-skinnen igen, og glid printhovedet frem og tilbage efter smøringen for at sikre, at smøremidlet smører hele den lineære skinne. |
| Z-skinne | Hvornår: Hver måned Materialer og værktøj: Klud, pincet, smøreolie Løsning: Rengøring, smøring Sådan gør du: Brug en pincet til at fjerne klumpede og trådformede fremmedlegemer på styreskinnen, og tør kornede fremmedlegemer og pletter af med en støvfri klud. Smør Z-skinnen igen, og oliepåfyldningshullet i midten af slæden kan også smøres. Vær opmærksom på at fjerne fremmedlegemer i sporet på den lineære skinne. Tænd printeren efter påføring af olie, og styr Z-aksen op og ned for at sikre, at smøreolien smører hele den lineære skinne. |
| Y-skinne | Hvornår: Hver måned Materialer og værktøj: Klud, pincet, smøreolie Løsning: Rengøring, smøring Sådan gør du: Brug en pincet til at fjerne klumpede og trådformede fremmedlegemer på styreskinnen, og tør kornede fremmedlegemer og pletter af med en støvfri klud. Smør Y-skinnerne på begge sider igen, og glid varmepladen frem og tilbage efter smøringen for at sikre, at smøremidlet smører hele Y-skinnen. |
Videoguide til smøring af X-aksen:
https://public-cdn.bblmw.com/wiki/A1-mini/x_guide_rail_lubrication.mp4

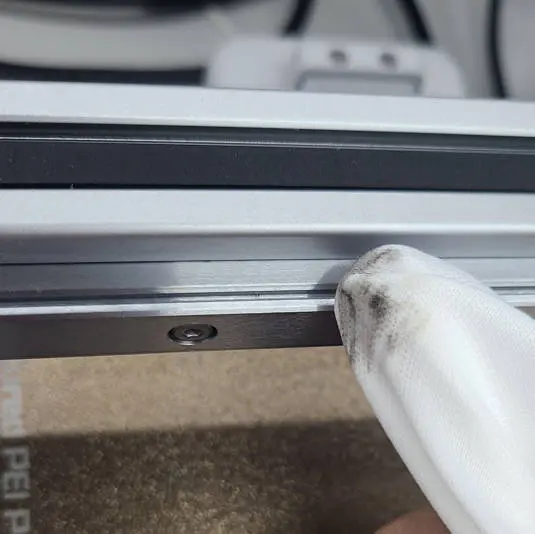

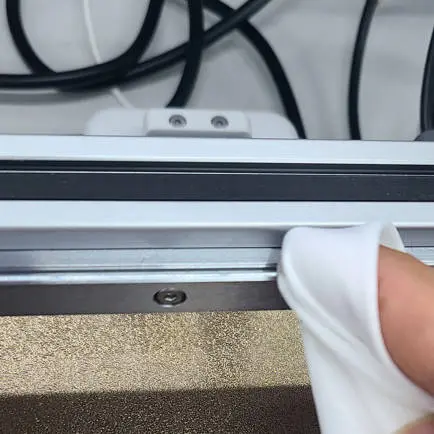

 Rengør skinnen |
 Rengør skinnen |

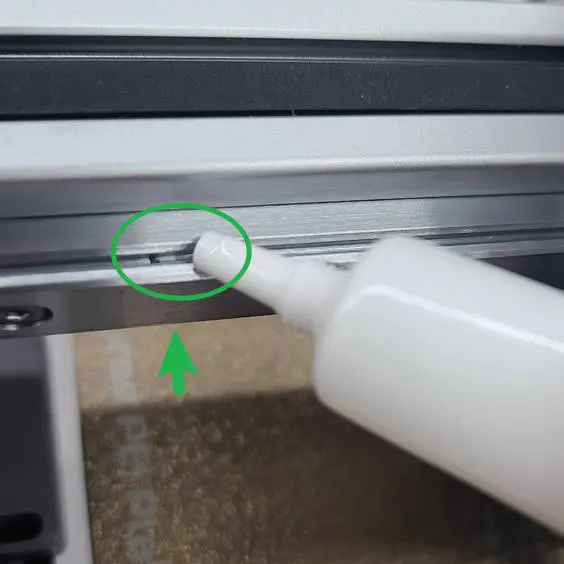

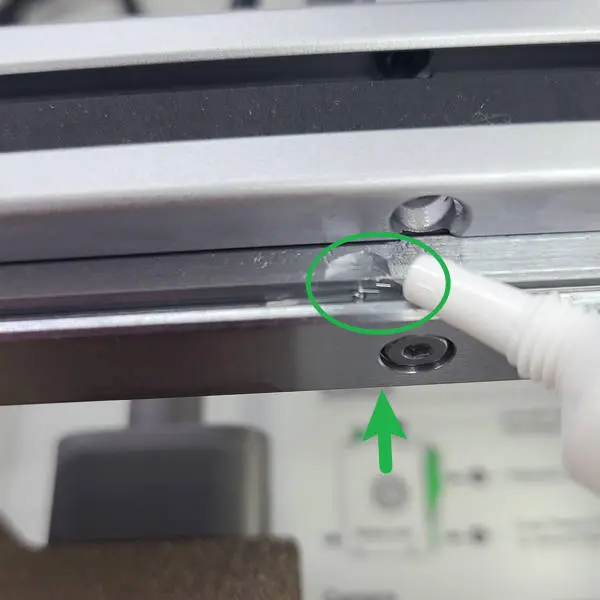

 Smør X-skinnen |
 Smør X-skinnen |

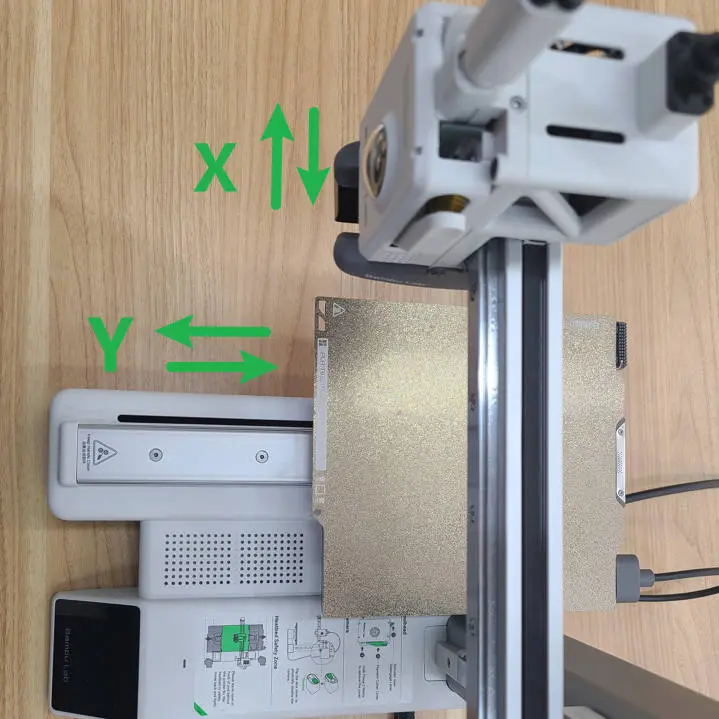

 Flyt printhovedet (sluk strømmen) |
Videoguide til smøring af Y-aksen:

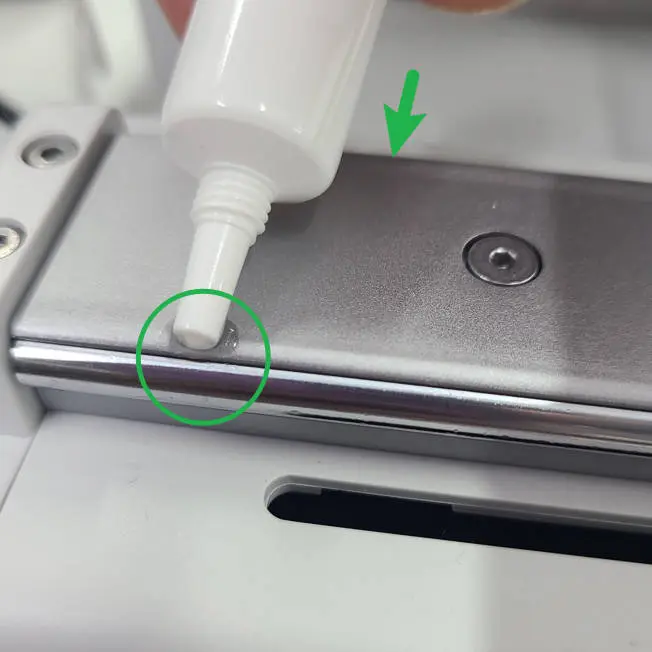

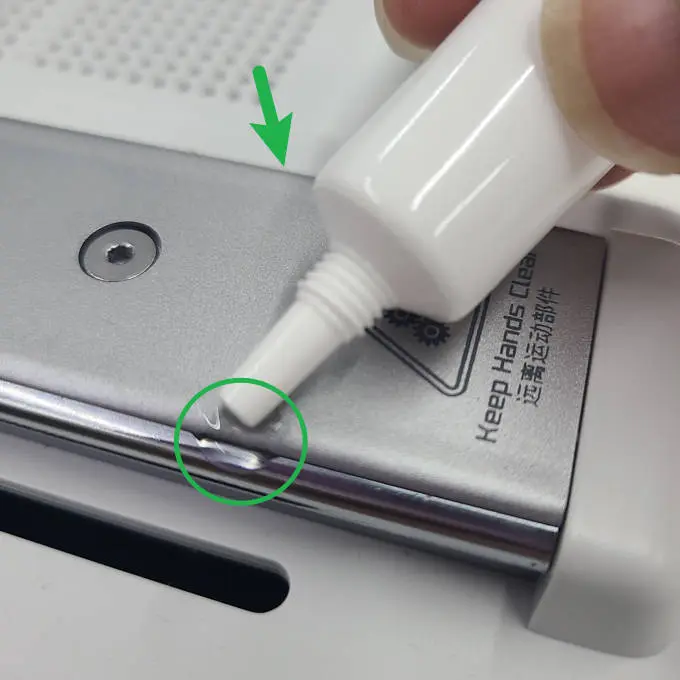

 Smør Y-skinnen |
 Smør Y-skinnen |
Flyt varmepladen (sluk strømmen) |

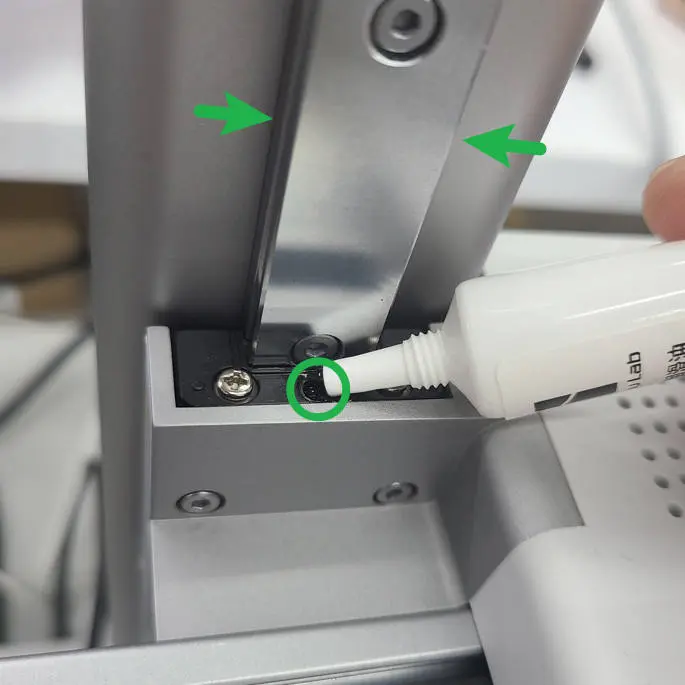

Videoguide til smøring af Z-aksen:
https://public-cdn.bblmw.com/wiki/A1-mini/z_guide_rail_lubrication.mp4
 |

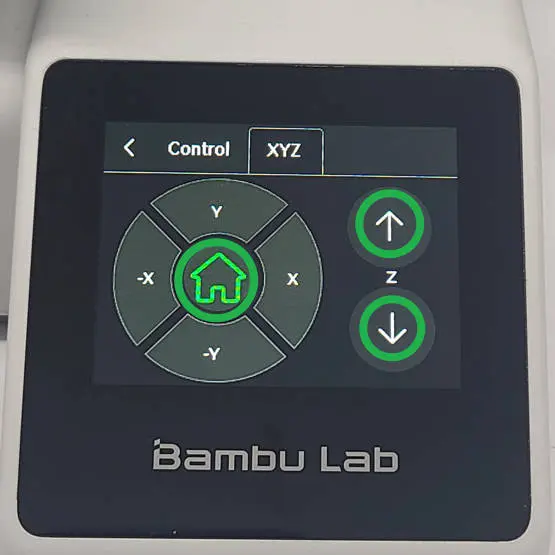

 Styr Z-aksen (kør hjem først) |

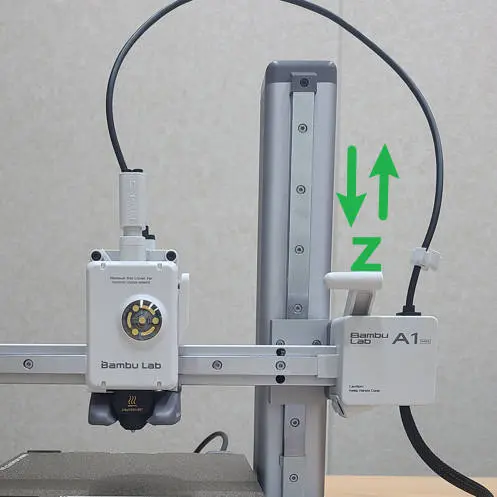

 Flyt X-aksen (tænd strømmen) |

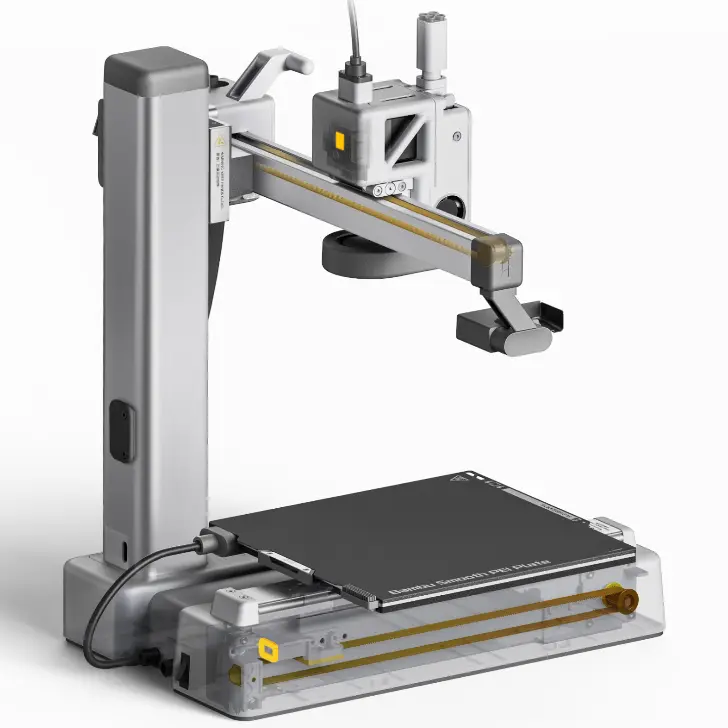

X- og Y-tandremme
A1 mini kan automatisk kontrollere remspændingen gennem vibrationsfrekvenskalibreringen. Hvis remmen er løs, giver HMS-systemet dig besked om at bruge den automatiske remspænder til at indstille remmen til den rette spænding.
| X-rem | Hvornår: Når HMS giver besked Materialer og værktøj: H2 unbrakonøgle Løsning: Spænd igen Sådan gør du: Løsn spændeskruen bag printhovedet, flyt printhovedet langs X-skinnen, og spænd skruen igen. |
| Y-rem | Hvornår: Når HMS giver besked Materialer og værktøj: H2 unbrakonøgle Løsning: Spænd igen Sådan gør du: Når du har fjernet Y-aksens bagdæksel, løsner du spændeskruen, skubber Y-aksens spændeslæde kraftigt langs Y-aksen 2 til 3 gange for at sikre, at den ikke sidder fast, og spænder derefter skruen igen. |
Løsn spændeskruen

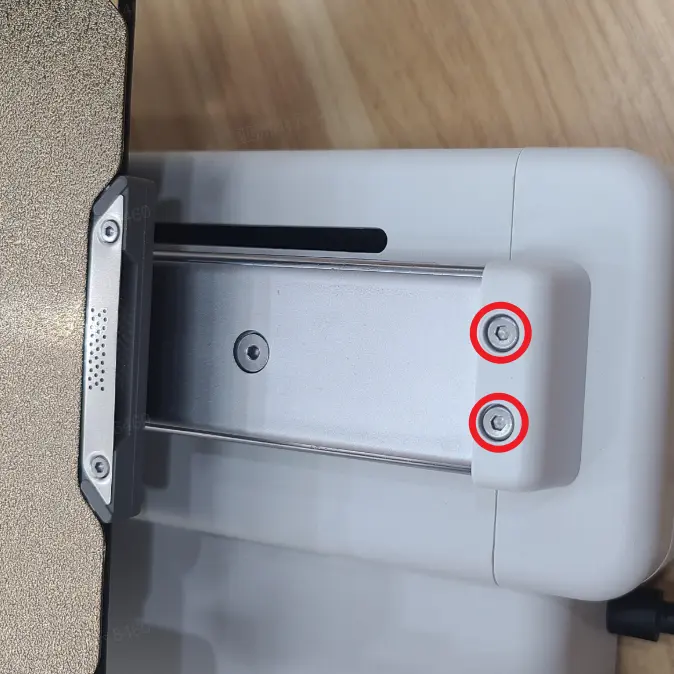

 Fjern Y-aksens bagdæksel |

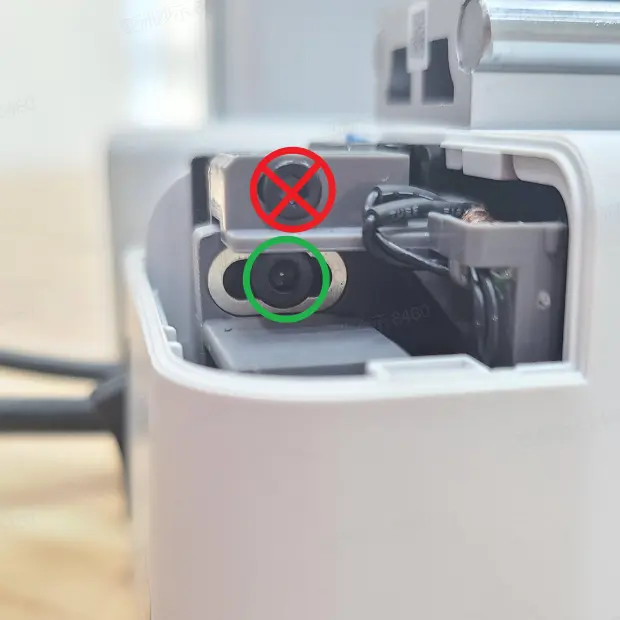

 Løsn spændeskruen (den i den grønne cirkel nedenfor) |

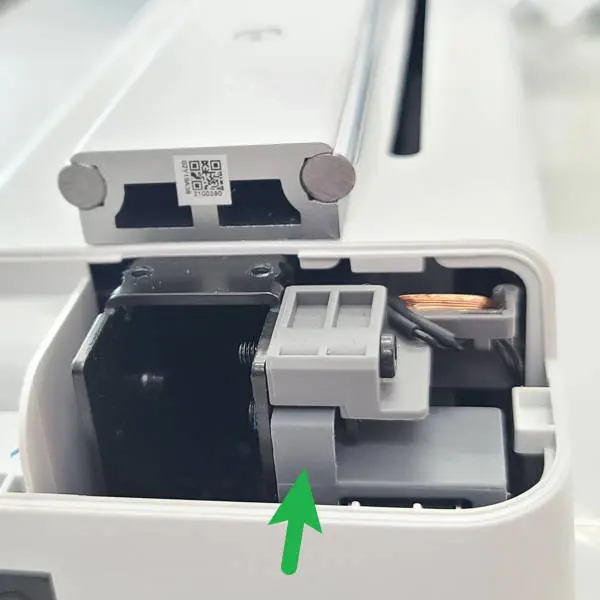

 Skub Y-spændeblokken, og lås spændeskruen igen |
Hvis tandremmen efter lang tids brug viser tydeligt slid og påvirker printkvaliteten, kan du se den relevante vedligeholdelsesvejledning for at udskifte tandremmen.
Vejledning til installation af X-aksen
Vejledning til montering og installation af A1 mini Y-akse og Z-akse
Spindel
Der er kun én spindel i A1 mini. Gennem spindlen kan Z-aksens motor drive X-aksen op og ned langs Z-aksens retning. Korrekt smøring sikrer, at X-aksen kører jævnt i Z-retningen, og kan effektivt reducere støjen fra spindlens bevægelse.
I modsætning til lineære skinner kræver spindler ikke nødvendigvis smøreolie. Du kan bruge enten smøreolie eller smørefedt. Hvis du har adgang til smørefedt, anbefaler vi at bruge det, fordi smørefedt er mindre tilbøjeligt til at fordampe.

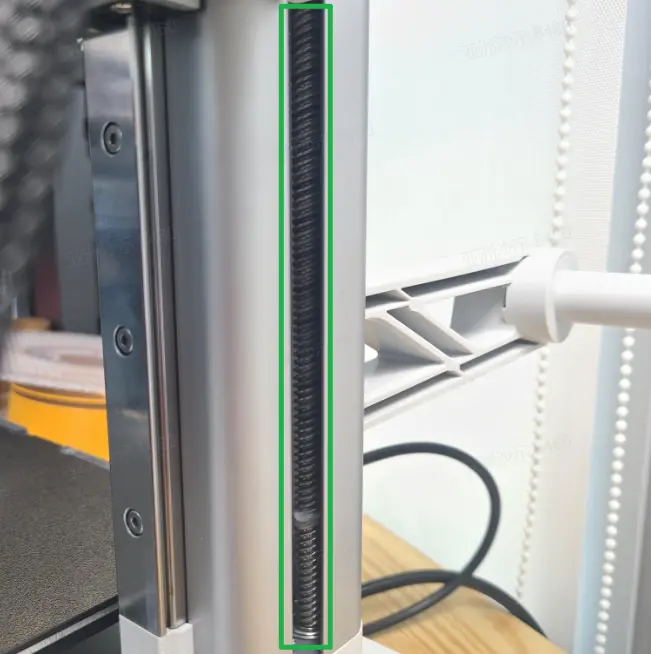

| Spindel | Hvornår: Hver 3. måned Materialer og værktøj: Smørefedt eller olie Løsning: Smøring Sådan gør du: Påfør fedt på arbejdsområdet og det nederste leje, tænd printeren, og styr printeren til at flytte X-aksen op og ned langs Z-retningen for at sikre, at hele spindlens arbejdsområde er dækket af fedt. |
Videoguide til smøring af spindlerne:
https://public-cdn.bblmw.com/wiki/A1-mini/lead_screw_maintenance.mp4
|
 |

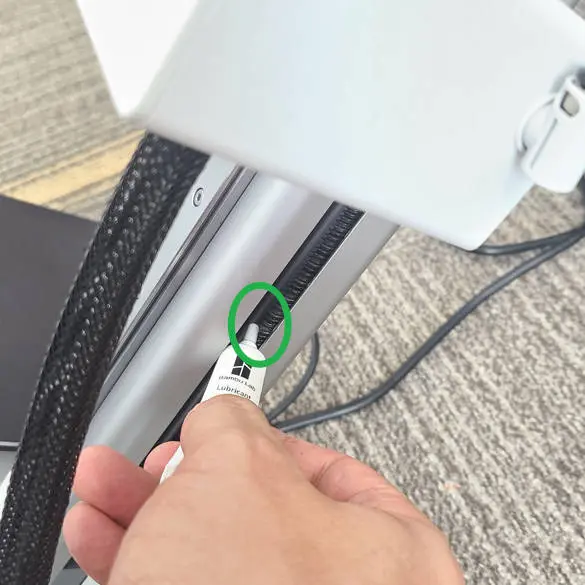

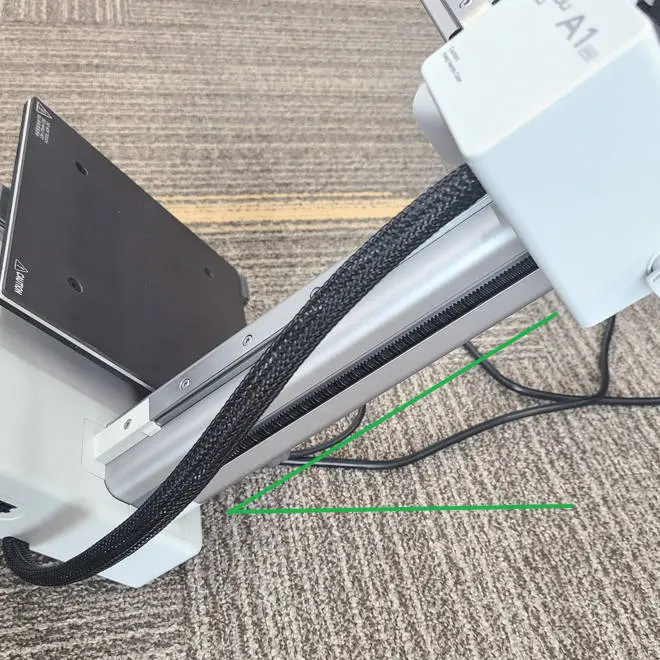

Hvis det er nødvendigt, kan du vippe printeren en smule og derefter påføre smøreolie på spindlen.
 |
 |
Løbehjul
Dette henviser hovedsageligt til X-aksens løbehjul. Regelmæssig vedligeholdelse af løbehjulet kan effektivt forhindre unormal støj og unormal modstand.

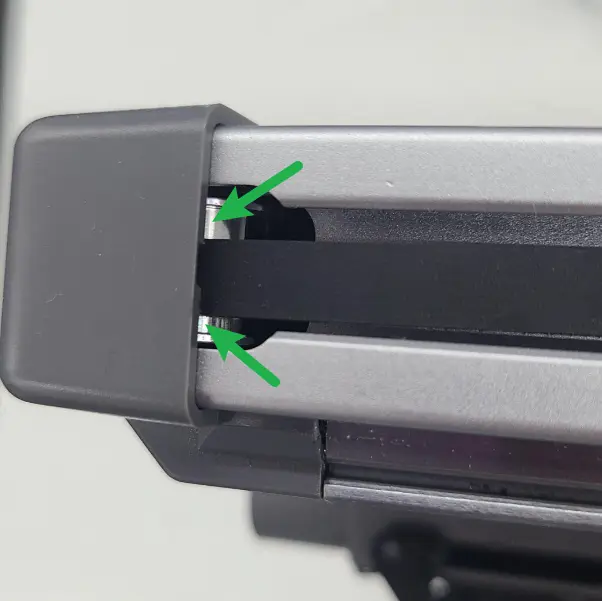

| Løbehjul | Hvornår: Hver 3. måned Materialer og værktøj: Smøreolie, unbrakonøgle Løsning: Smøring Sådan gør du: Dryp en passende mængde klar olie mellem remmen og løbehjulet nær X-aksens endedæksel. |
Filamentsensor
Der er flere Hall-sensorer på filamentsensorpladen. Aflejring af fremmedlegemer som materialerester og støv vil give unormale Hall-værdier og forårsage falske alarmer. Rettidig rengøring af filamentsensorpladen kan effektivt løse problemet med falske alarmer og forbedre printoplevelsen.

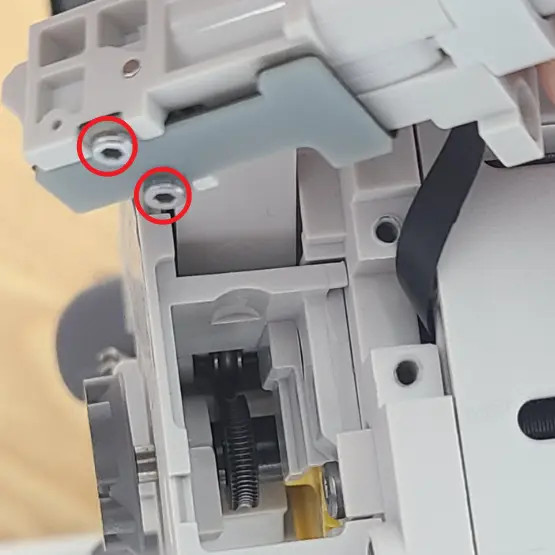

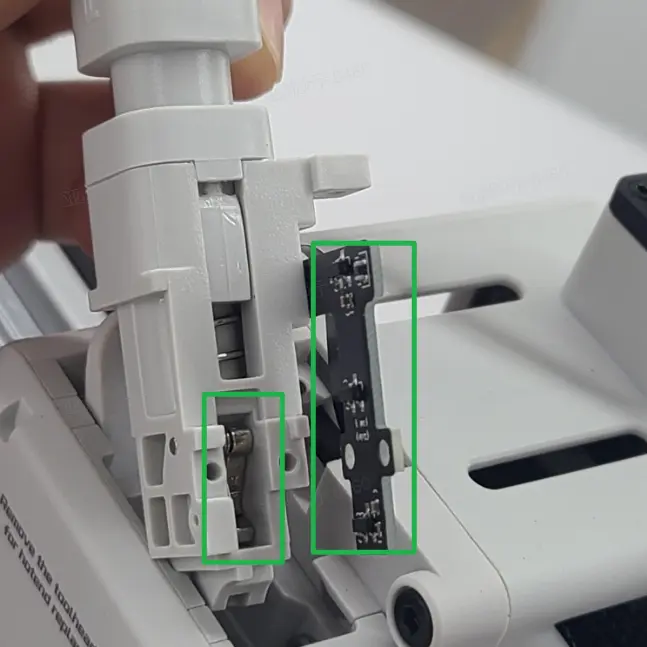

| Filamentsensor | Hvornår: Ved falsk alarm Materialer og værktøj: Unbrakonøgle, luftblæser Løsning: Rengøring Sådan gør du: Skru de 2 skruer ud, træk forsigtigt hele den nederste holdersamling ud, fjern de 2 skruer, der låser filamentsensoren, og rengør med en blæser. |
Videoguide til rengøring af filamentsensorpladen:
https://public-cdn.bblmw.com/wiki/A1-mini/filament_sensor_maintenance.mp4
 |
 |
 |
Bemærk: Træk ikke forbindelseskablet for langt ud ved adskillelse for at undgå skader og forkert installation.
Ekstruder
Efter lang tids brug af printeren kan der blive efterladt filamentrester og støv inde i ekstruderen, hvilket let kan få ekstruderingstandhjulet til at sætte sig fast eller endda blive ude af stand til at rotere under drift. For at sikre normal print af printeren skal ekstruderen rengøres for fremmedlegemer i tide.

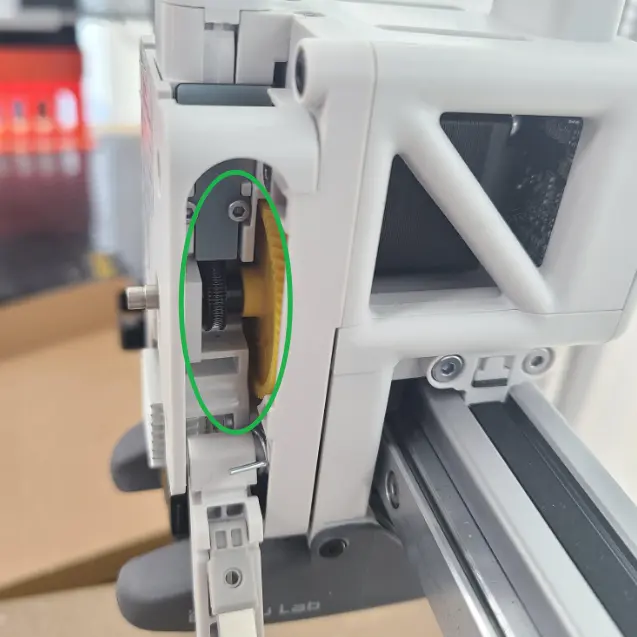

| Ekstruderenhed | Hvornår: Ved underekstrudering, tilstoppet ekstruder Materialer og værktøj: Pincet, unbrakonøgle, luftblæser Løsning: Rengøring Sådan gør du: Fjern filamenttrykblokken, løsn knivarmen, brug en pincet til at rengøre de indvendige trådformede fremmedlegemer, brug en blæser til at blæse rester og støv væk, og tag om nødvendigt filamentnavsamlingen ud, og rengør den. |
Videoguide til rengøring af ekstruderen:
https://public-cdn.bblmw.com/wiki/A1-mini/extruder_clean.mp4
 |
 |
 |
Vejledning til installation af ekstrudermodulet
Ekstruderens tandhjulssamling
Når rengøring af ekstruderen efter ovenstående trin ikke giver tilfredsstillende resultater, kan du adskille ekstruderen og fjerne ekstruderingshjulets samling til rengøring. Under normale omstændigheder anbefales det at rengøre ekstruderens tandhjul efter hver 5 ruller ved print af ikke-kulfiberfilamenter som PLA og PETG. Ved print med kulfiberfilamenter skal ekstruderens tandhjul rengøres efter hver 2 ruller. Hvis du opdager, at ekstruderens tandhjul er tydeligt slidt, og rengøring af dysen ikke forbedrer ekstruderingen, kan du udskifte tandhjulssamlingen.
| Ekstruderens tandhjulssamling | Hvornår: Ved underekstrudering, tilstoppet ekstruder Materialer og værktøj: Pincet, unbrakonøgle, luftblæser Løsning: Rengøring Sådan gør du: Hvis du under rengøring af ekstruderen finder fremmedlegemer, der ikke kan fjernes, skal du fjerne ekstruderingens frontdæksel og tage ekstruderingshjulets samling ud til rengøring. Se den relevante vedligeholdelsesvejledning for konkrete metoder til adskillelse og montering. |
Vejledning til installation af ekstrudermodulet
Renseskraber
A1 mini'ens renseskraber bruges til effektivt at behandle det affaldsmateriale, der skubbes ud af dysen, for at sikre en kontinuerlig og jævn printproces. Når renseskraberens bevægelse blokeres af fremmedlegemer, eller virkemekanismen er deformeret, kan renseskraberen sætte sig fast og forårsage unormal udskydning eller få printeren til at miste trin. Derfor er det nødvendigt at fjerne fremmedlegemer omgående og udskifte en deformeret renseskraber for at forbedre succesraten ved filamentskift og forbedre printoplevelsen.
| Renseskraber | Hvornår: Ved for stor ophobning eller deformation af renseskraberen Materialer og værktøj: Pincet, unbrakonøgle, luftblæser Løsning: Rengøring, udskiftning Sådan gør du: Fjern printhovedet fra renseskraberen, brug en pincet til at fjerne overskydende affald, og brug en blæser til at blæse rester og støv væk. |
 |
 |
Blæsere
A1 mini er udstyret med 3 blæsere, nemlig hotend-køleblæseren, emnekøleblæseren og bundkortets køleblæser. For at sikre, at maskinen har en god køleeffekt, er det nødvendigt regelmæssigt at kontrollere blæsernes tilstand og fjerne fremmedlegemer i tide.
| Emnekøleblæser | Hvornår: Hver uge Materialer og værktøj: Klud, pincet Løsning: Rengøring Sådan gør du: Kontroller, om der er fremmedlegemer eller støvophobning i luftkanalen, og rengør den. |
| Hotend-køleblæser | Hvornår: Hver uge Materialer og værktøj: Klud, pincet Løsning: Rengøring Sådan gør du: Fjern hotend, kontroller, om der er fremmedlegemer eller støvophobning i luftkanalen, og rengør den. |
| Bundkortets køleblæser | Hvornår: Når HMS giver besked Materialer og værktøj: Trykluft (eller højtryksluftpistol), klud, pincet Løsning: Rengøring Sådan gør du: Brug trykluftstråler til at fjerne ophobet støv, eller adskil bundpladen, og tør blæseren ren. |

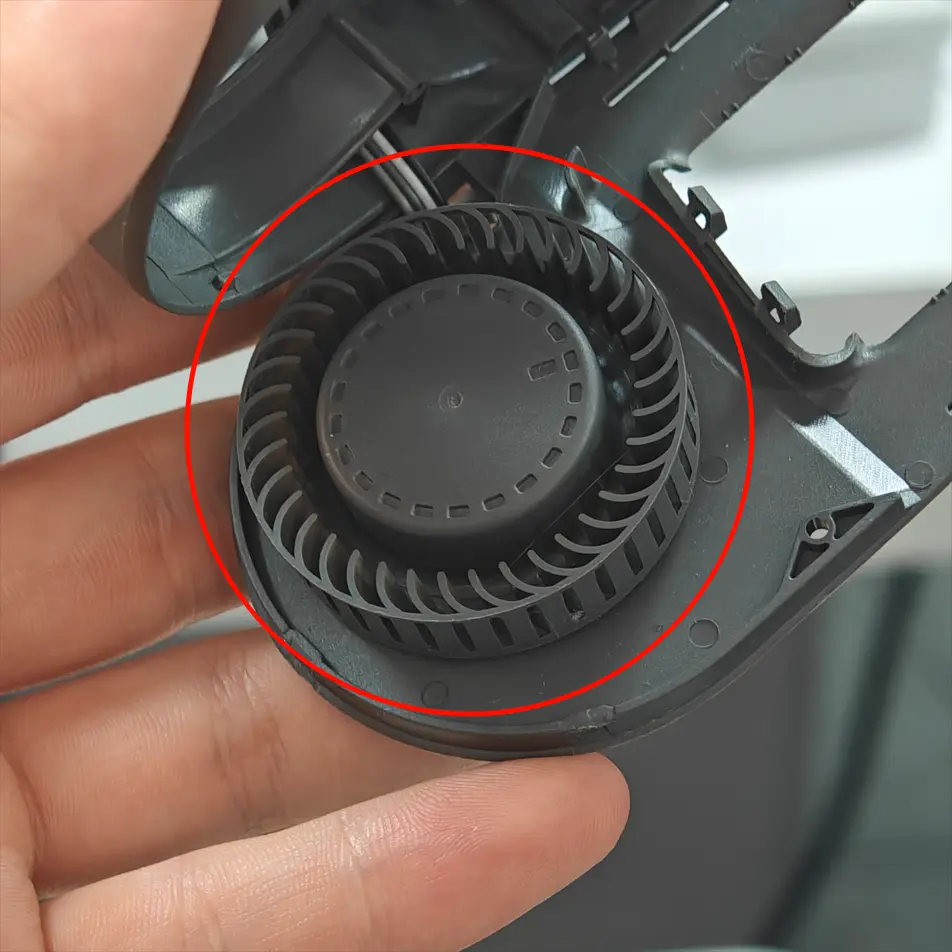

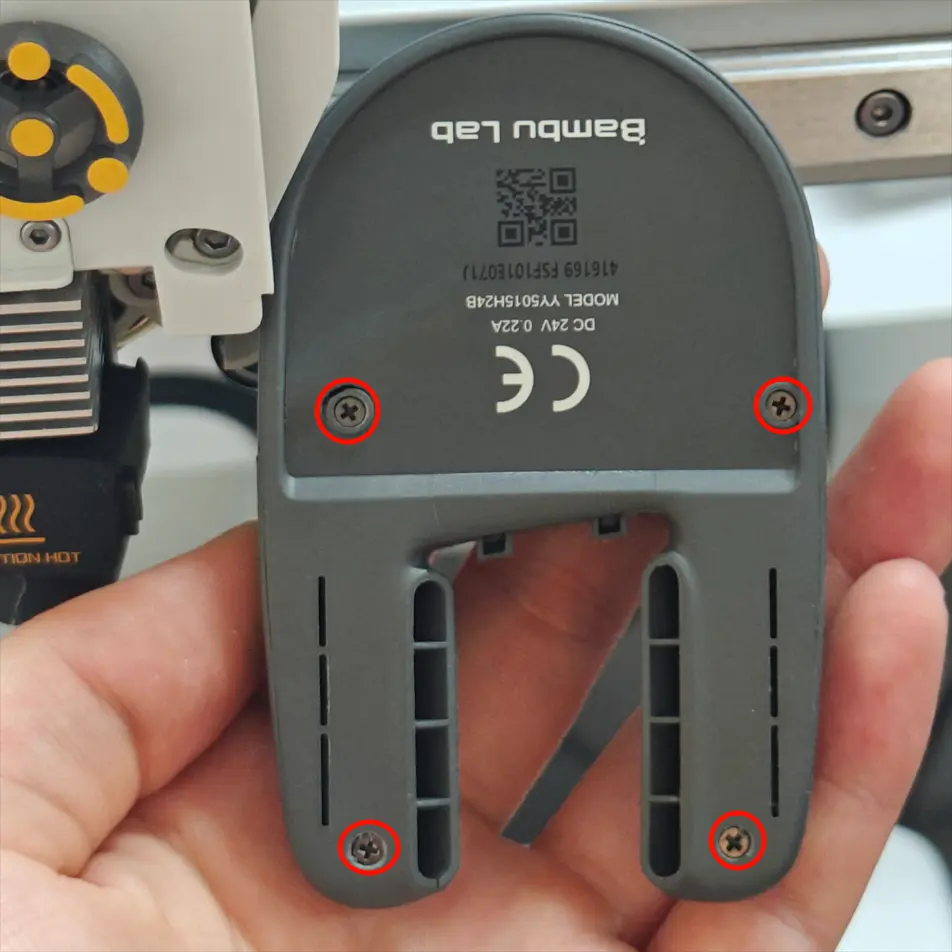

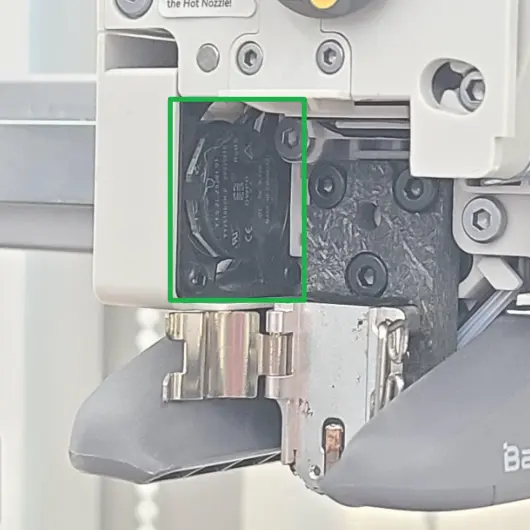

Efter længere tids brug kan emnekøleblæseren ophobe en betydelig mængde støv indvendigt. Du kan fjerne emnekøleblæseren, løsne de fire skruer på bagsiden, åbne det nederste hus og bruge en børste til at rengøre den.
 |
 |
Videoguide til rengøring af blæserne:
https://public-cdn.bblmw.com/wiki/A1-mini/fans_clean.mp4
 |
 |
 |
Forbrugsdele
Henviser til produktdele eller komponenter, der skal udskiftes på grund af slid eller forbrug under normal drift af produktet, såsom PTFE-slanger, hotends osv.
Sådanne sliddele skal rengøres og kontrolleres proaktivt for at opdage uregelmæssigheder og udskifte dem omgående, så de ikke påvirker den normale print.
Silikonesok til hotend

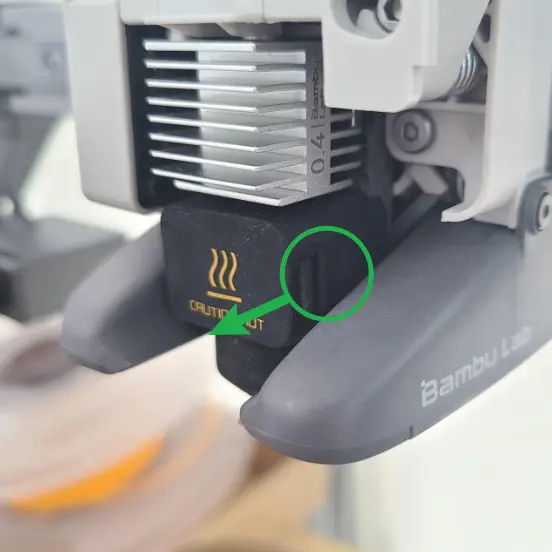

Silikonesokken til hotend hjælper med at opretholde stabiliteten i hotend-temperaturen. Hvis der er tegn på skade på silikonesokken, eller silikonesokken ikke kan fastgøres ordentligt på hotend, skal silikonesokken udskiftes for at undgå forringet printkvalitet som følge af temperaturforskelle.
| Silikonesok til hotend | Hvornår: Ved beskadigelse eller når den ikke kan monteres Materialer og værktøj: Silikonesok til hotend Løsning: Udskiftning Sådan gør du: Når hotend-temperaturen er under 60 grader, se vejledningen til udskiftning af hotend, der er vedlagt ekstruderen, for udskiftning. |
Bemærk: Sørg for at montere silikonesokken til hotend, ellers vil det forårsage en hotend-temperaturadvarsel.
 |
 |
Hotend
A1 mini-hotend har et design med hurtigudløserspænde. For at sikre, at hotendets hurtigudløser fungerer normalt, og for omgående at fjerne rester på overfladen af hotend og varmesamlingen for at sikre nøjagtigheden af hotend-temperaturmålingen, skal det fjernes regelmæssigt, og overfladen af varmeelementet skal rengøres. Under normale omstændigheder anbefales det at rengøre dysen efter hver 5 ruller ved print af ikke-kulfiberfilamenter som PLA og PETG. Ved print med kulfiberfilamenter skal dysen rengøres efter hver 2 ruller. Hvis du opdager, at dysen er tydeligt slidt og forårsager materialelækage, og rengøring af dysen ikke forbedrer ekstruderingen, skal du udskifte den med en ny reservehotend.

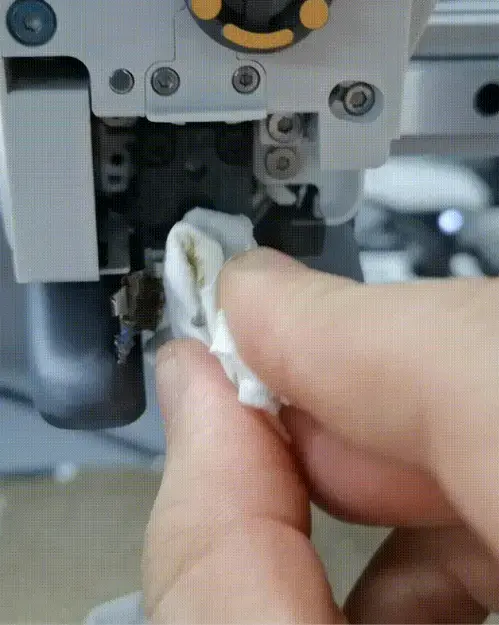

| Hotend-varmesamling | Hvornår: Hver måned Materialer og værktøj: Handsker, klud, pincet Løsning: Rengøring Sådan gør du: Når du har fjernet silikonesokken, rengøres aflejringerne på hotend, hvorefter hotend fjernes, brug en pincet til at rulle en fnugfri klud dyppet i ren alkohol, og tør overfladen af varmesamlingen ren. Hvornår: Ved ødelagt struktur eller kabel eller opvarmningsfejl på grund af printfejl eller adskillelse af dele Materialer og værktøj: Ny hotend-varmesamling Løsning: Udskiftning Sådan gør du: Se vejledningen til udskiftning af hotend-varmesamling. |
| Hotend | Hvornår: Ved slid og lækage Materialer og værktøj: Hotend Løsning: Udskiftning Sådan gør du: Se vejledningen til udskiftning af hotend, der er vedlagt ekstruderen, for udskiftning. |
Bemærk:
1. Hvis der sidder restmateriale på hotend, og hotend ikke kan fjernes normalt, skal du indstille temperaturen til 80 grader for at blødgøre resterne, før du fjerner det.
2. Sørg for at montere silikonesokken til hotend efter rengøringen, ellers vil det forårsage en hotend-temperaturadvarsel.
Videoguide til udskiftning af hotend:
/n1/p-maintenance/nozzle_replacement_english.mp4
 |
 |
Filamentskærer
Ligesom X-serie-printerne er A1 mini også udstyret med en skærer til automatisk filamentskift. Hvis du bruger flerfarvet print, bliver skærebladet sløvt eller endda hakket efter print af flere ruller filament. Derfor anbefales det at kontrollere regelmæssigt for at sikre, at bladet stadig er skarpt og helt, så du undgår at miste trin på grund af høj skæremodstand, og forbedrer printsuccesraten. Hvis du opdager, at skæreren er slidt og ude af stand til at skære filamenterne jævnt, skal du udskifte den med en ny skærer.

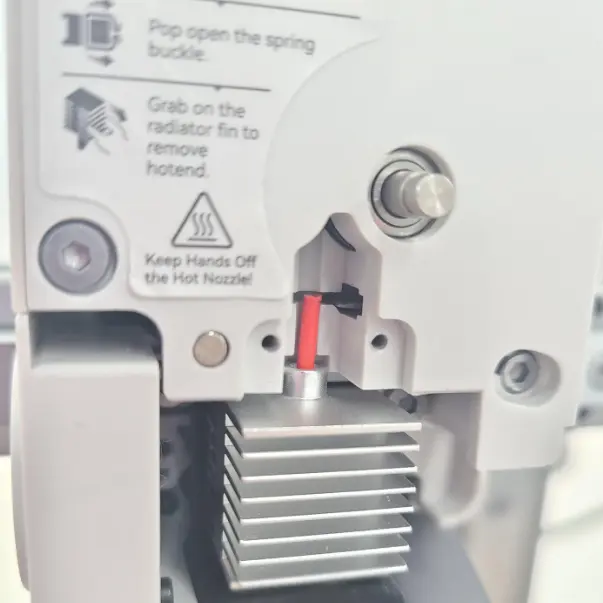

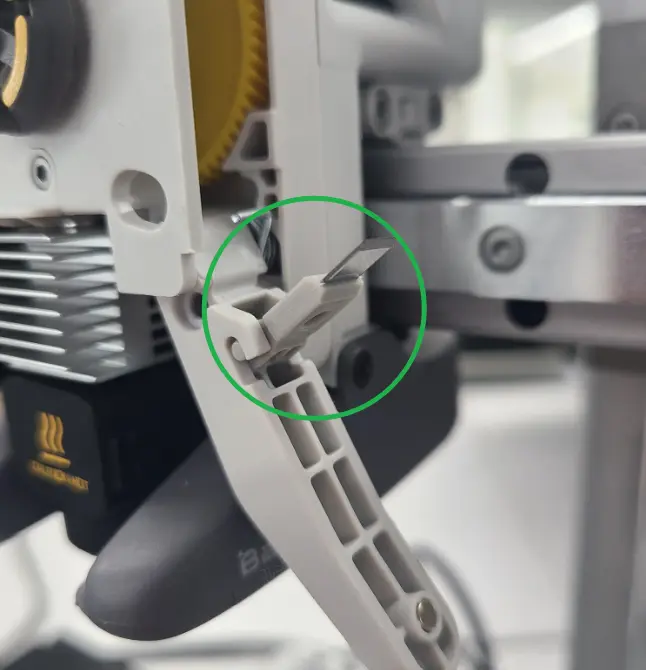

| Filamentskærer | Hvornår: Kontroller bladet for hver 3 ruller PLA\ABS\PETG Materialer og værktøj: Unbrakonøgle Løsning: Udskiftning Sådan gør du: Afmonter filamenttrykblokken, og kontroller, om bladet mangler. Hvis der er noget unormalt, frigøres skærehåndtaget, og den udskiftes med en ny skærer. |
Videoguide til vedligeholdelse og udskiftning af filamentskærer:
https://public-cdn.bblmw.com/wiki/A1-mini/filament_cutter_replace.mp4
 |
 |
Vi har også en detaljeret vejledning til udskiftning af filamentskærer til denne procedure.
PTFE-slange

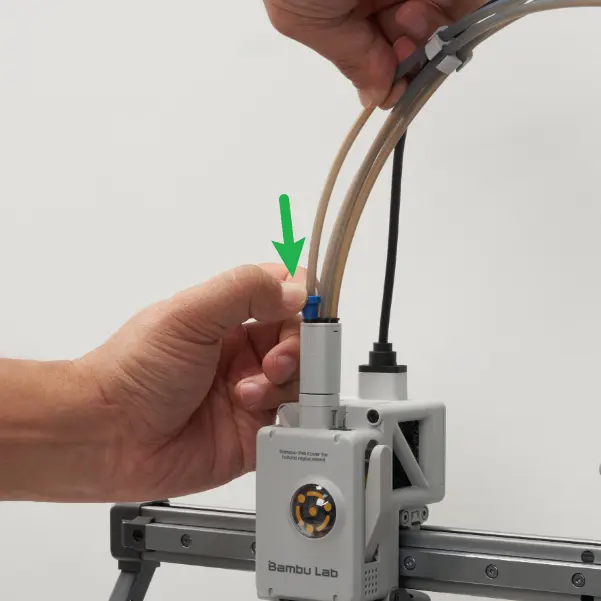

Vi sender filamentet fra AMS Lite (eller spoleholderen) til filamentnavet gennem en PTFE-slange. Efter lang tids friktion med filamenterne slides PTFE-slangen i varierende grad og øger modstanden i filamenttilførslen. For at undgå unormal filamenttransport som følge af slid på PTFE-slangen skal PTFE-slangen udskiftes, når der er tydelige tegn på slid.

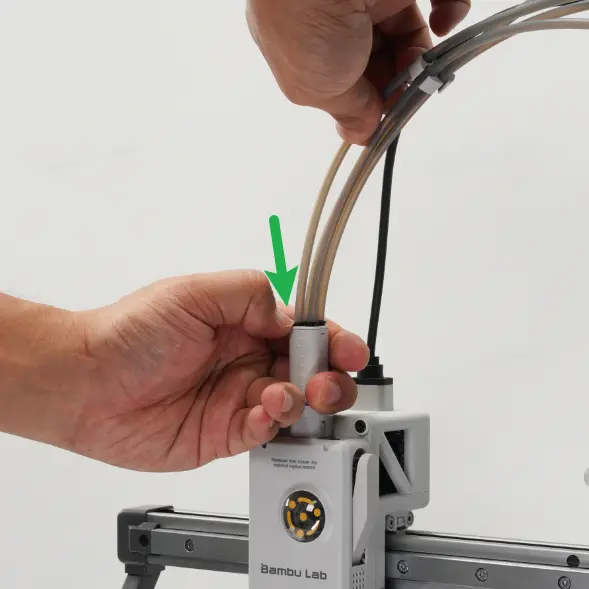

| PTFE-slange | Hvornår: PLA og andre ikke-kulfibermaterialer, hver 6 ruller; kulfibermaterialer eller plywood og andre materialer med høj friktion, hver 2 ruller Materialer og værktøj: Med hænderne eller ved hjælp af hjælpeværktøj Løsning: Udskiftning Sådan gør du: Tryk på filamentnavets konnektor, og træk materialeslangen opad. Hvis det er svært at trykke den ned med bare hænder, kan du bruge værktøj som printede modeller eller en pincet. ptfe_tool.3mf |
 |
 |
Bemærk: PTFE-slangen, der bruges af A1 mini, har specifikationerne 4 mm udvendig diameter og 2,5 mm indvendig diameter.
Dyseskraber på varmeplade

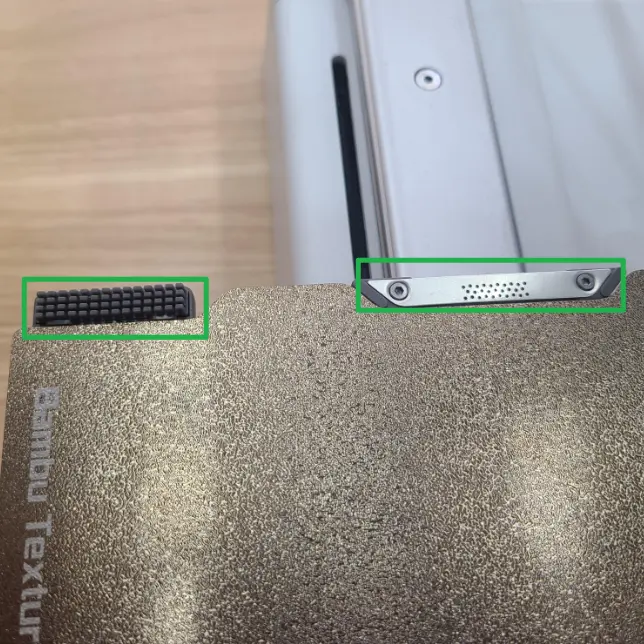

A1 mini'ens dyseskrabersamling indeholder faktisk to tilbehørsdele, en silikonedyseskraber og en metalpladeskraber. Silikoneskraberen bruges til at rengøre det resterende affald på dysen, og metalpladeskraberen bruges til at rengøre dysens endeflade for at sikre, at den er glat. Hvis dyseskrabersamlingen er beskadiget eller deformeret, kan det resultere i ufuldstændig rengøring af restmateriale på dysen og dermed påvirke printkvaliteten. Du skal udskifte den for at sikre dysens rengøringseffekt.
| Dyseskraber på varmeplade | Hvornår: Silikoneskraberen er beskadiget/den rustfri stålskraber er deformeret Materialer og værktøj: Unbrakonøgle Løsning: Udskiftning Sådan gør du: Silikoneskraberen udskiftes sammen med basen, og metalskraberen skal kun udskiftes separat. |
 |
 |
Vi har også en detaljeret vejledning til udskiftning af dyseskraber til denne procedure.
PEI-byggeplade
A1 mini leveres med en tekstureret PEI-plade, der er fremstillet af PEI-materiale sprøjtet på en plade af rustfrit stål. Den kan bruges til at printe forskellige materialer som PLA/PETG uden brug af klæbemiddel. For at opretholde optimal vedhæftning anbefales det at rengøre printpladen regelmæssigt, og undgå venligst direkte kontakt mellem fingre og printpladens overflade for at forhindre, at hudfedt sætter sig på printpladens overflade og påvirker vedhæftningen. Se følgende link for, hvordan du rengør PEI-printpladen:
Rengøringsvejledning til Bambu tekstureret PEI-plade
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
