Udskiftning af strømforsyning - A1 mini

Hvornår skal denne guide bruges?

Brug denne guide, hvis strømforsyningen til A1 mini er defekt og skal udskiftes.
Almindelige problemer, der skyldes A1 minis strømforsyning, er:

• Printeren tænder ikke
• Anbefalet af Bambu Lab kundesupport

Nødvendigt værktøj og materialer

Bambu Lab strømforsyning til A1 mini

• H2.0 unbrakonøgle
• PH2 stjerneskruetrækker
• 30 minutter af din tid

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, inklusive printhovedets ledninger, fordi printeren kan kortslutte, hvis den er tændt under sådanne opgaver. En kortslutning kan føre til yderligere skader på elektronikken og udgøre en sikkerhedsrisiko.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan det være nødvendigt at adskille nogle dele, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikdele, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger og skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Sådan fjerner du den gamle strømforsyning

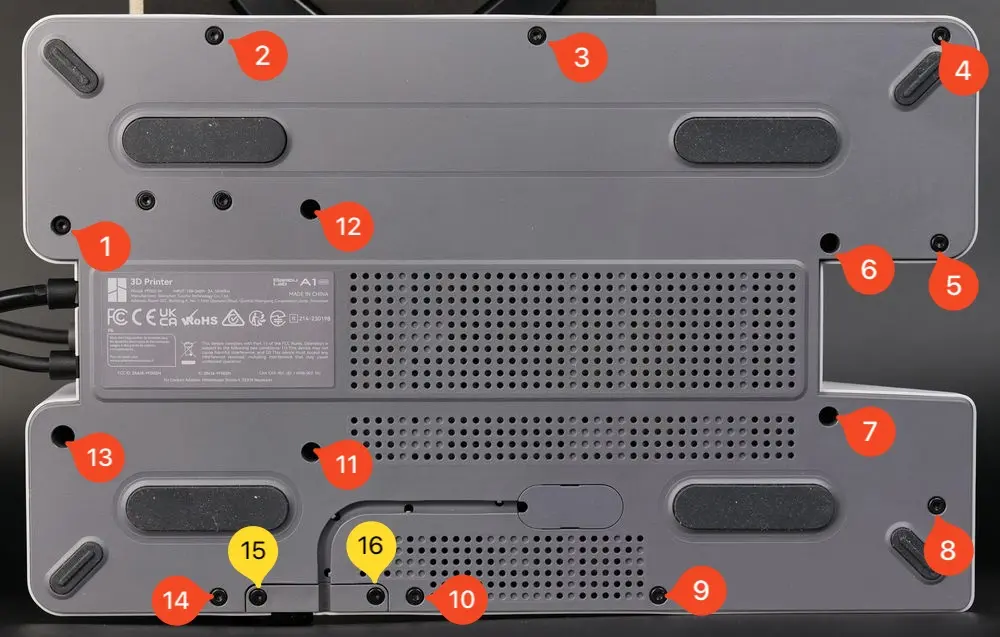

1. Fjern printerens bunddæksel

Læg printeren på siden, så Z-aksens søjle vender mod bordet.
Fjern derefter de 16 skruer, der holder bunddækslet på plads, for at få adgang til MC-kortets blæser.

Bemærk, at skrue 15 og 16 er forskellige, så hold styr på dem, når du skal samle bunddækslet igen.

Når skruerne er fjernet, kan du forsigtigt vippe plastbunddækslet af.
Du kan starte i øverste højre side og forsigtigt arbejde dig rundt om printeren, indtil dækslet løsner sig.

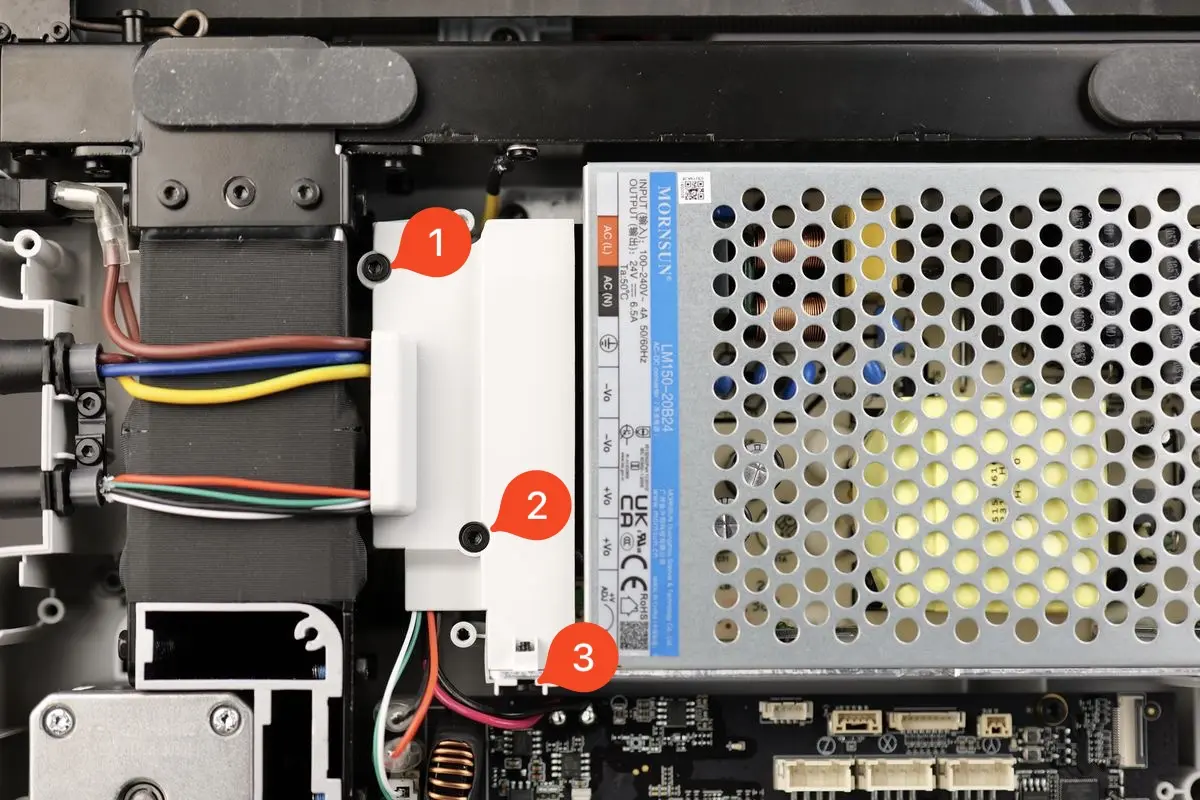

2. Fjern plastledningsdækslet

Fjern forsigtigt de tre skruer, der holder plastledningsdækslet på plads, for at få adgang til strømforsyningens strømklemmer.
Bemærk, at skrue nr. 3 sidder på siden.

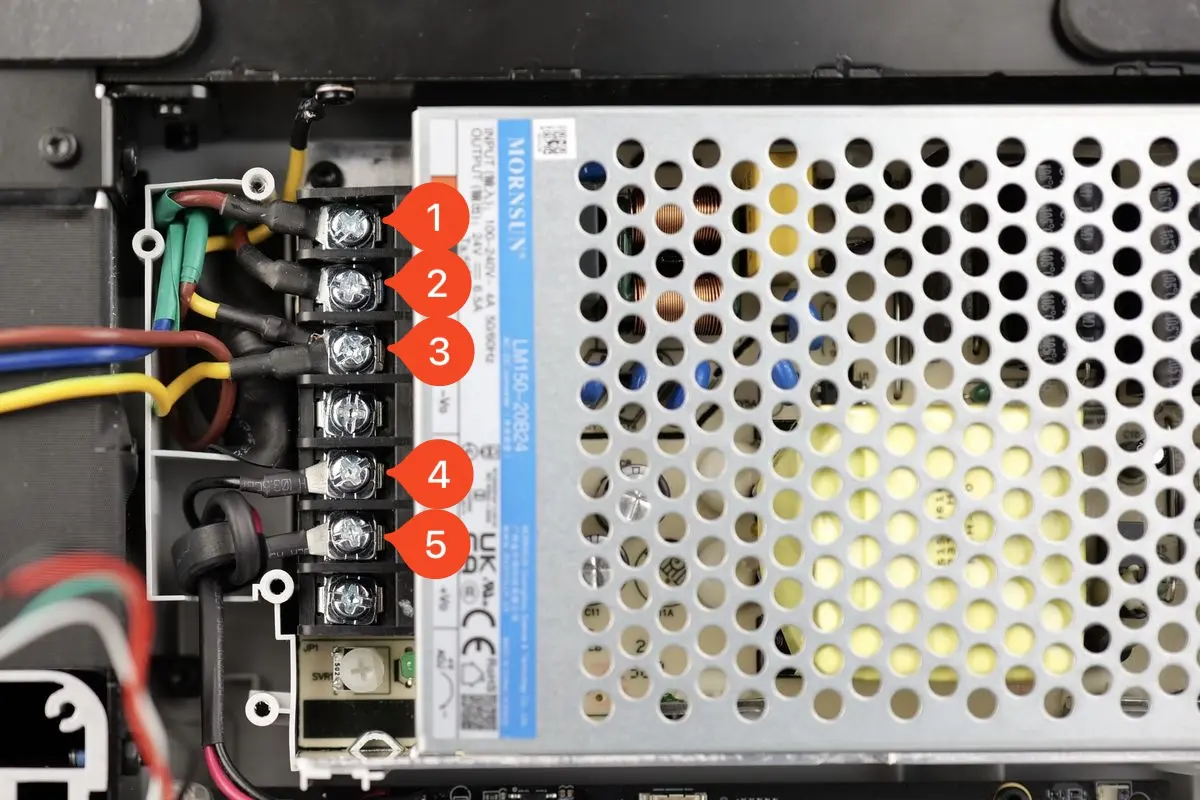

3. Løsn strømklemmeskruerne

Løsn de strømklemmeskruer, der er vist på billedet nedenfor.
Gør dem blot løse og undgå at fjerne dem helt, da det gør det lettere at montere alt på plads igen i de næste trin.

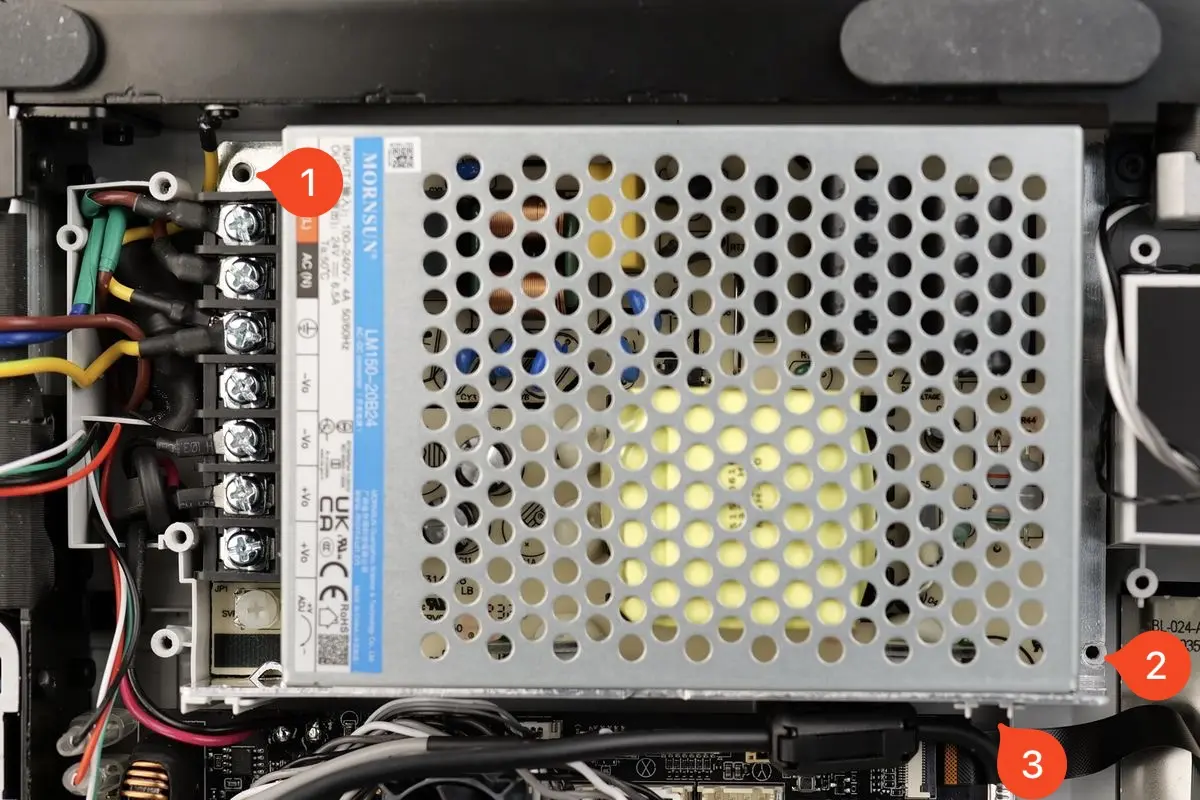

4. Fjern strømforsyningens skruer

Der er tre skruer, der holder strømforsyningen fast til printerrammen, som vist på billedet nedenfor. Bemærk, at skrue nr. 3 sidder på siden.
Fjern skruerne, og fortsæt derefter til næste trin.

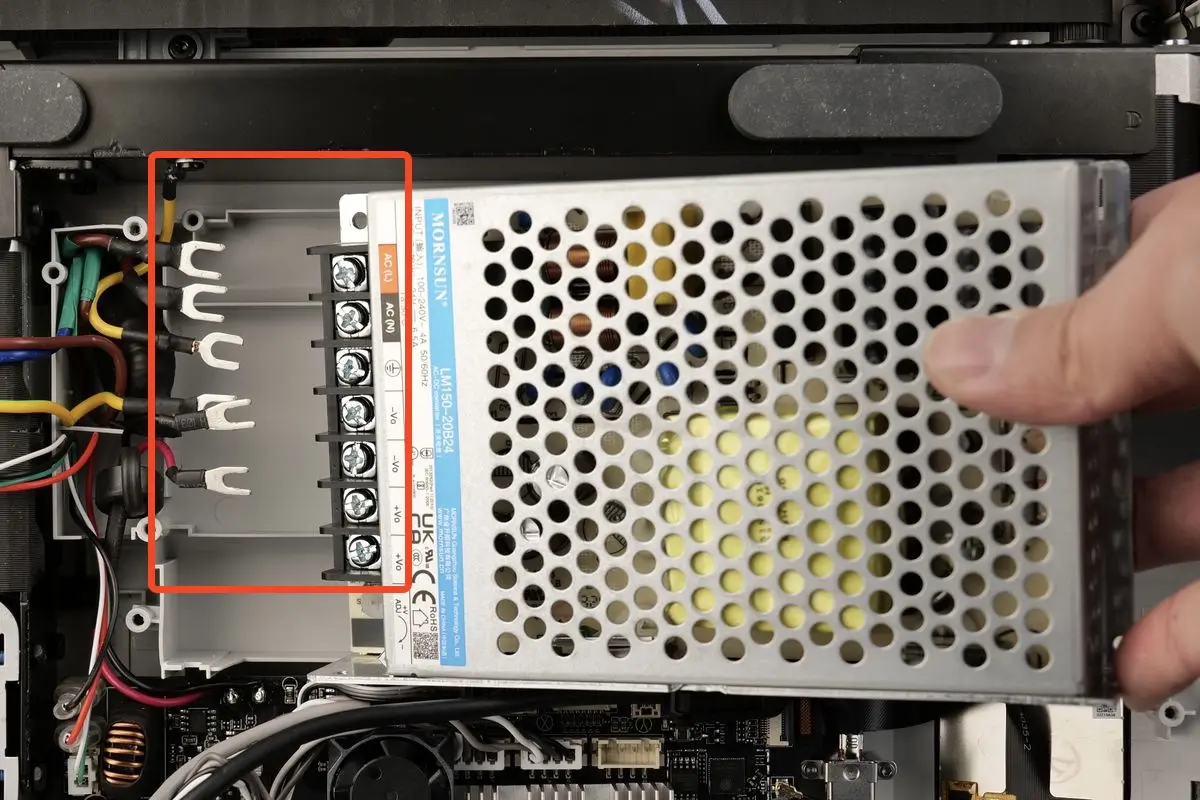

5. Fjern strømforsyningen

Tag fat i strømforsyningen fra højre side, og træk den forsigtigt mod dig, mens du sikrer, at du ikke beskadiger eller frakobler nogen ledninger omkring enheden.
Når du fjerner strømforsyningen, skal du begynde at frakoble strømledningerne i venstre side som vist på billedet nedenfor.

Strømforsyningen er nu fjernet.

Sådan monterer du den nye strømforsyning

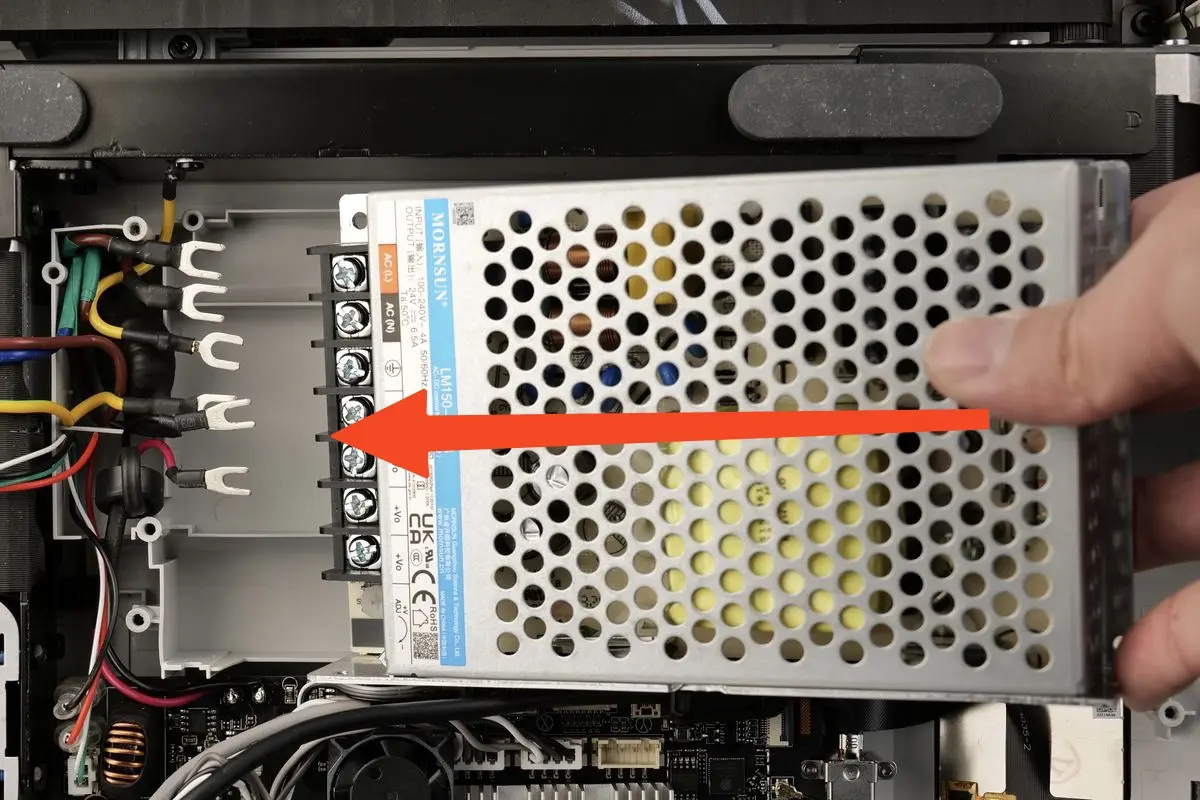

1. Monter strømforsyningen

Sæt forsigtigt strømforsyningen i med venstre side først, mens du sikrer, at du ikke beskadiger nogen ledninger omkring strømforsyningen

2. Tilslut strømklemmeledningerne igen

Tilslut forsigtigt strømklemmeledningerne igen som vist nedenfor, og spænd skruerne.
Oplysninger om ledningerne er som følger:

1. Strømførende AC-ledning
2. Neutral AC-ledning
3. Strømkablets jordledning og rammekortledning
4. -V MC-kortledning
5. +V MC-kortledning

VIGTIGT
Når alle ledninger er monteret som vist på billedet nedenfor, skal du sikre, at der ikke er nogen bevægelse, og at alle ledninger sidder fast

3. Monter strømforsyningens skruer

Monter derefter de tre skruer til strømforsyningen.
Disse skruer skrues ind i plastafstandsstykker. Undgå at overspænde dem, da du kan ødelægge plastgevindene.

4. Monter skruerne, der holder plastledningsdækslet på plads.

Arranger ledningerne fra varmepladekablet og strømkablet som vist på billedet, og fastgør derefter plastdækslet til printeren igen med de tre skruer
Disse skruer skrues ind i plastafstandsstykker. Undgå at overspænde dem, da du kan ødelægge plastgevindene.

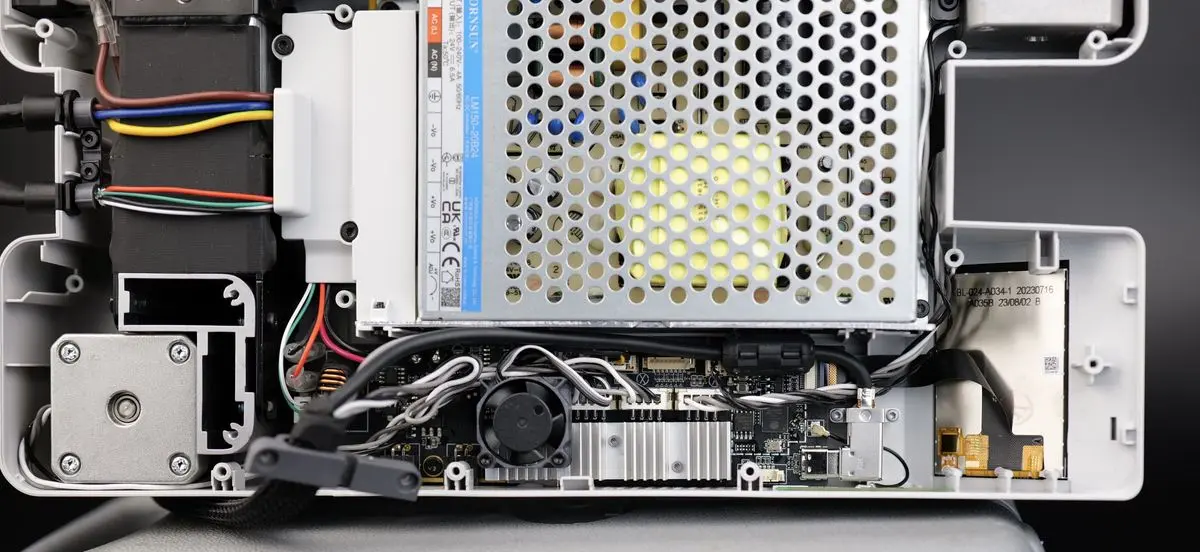

5. Ordn ledningerne

Før du sætter bunddækslet på igen, skal du sikre, at MC-kortets ledninger er ført korrekt, så de ikke kommer i vejen for MC-kortets blæser, som vist på billedet nedenfor.

6. Monter bagdækslet

Du kan nu sætte bunddækslet på printeren igen.
Start med at spænde skrue 15 og 16, så sidekablernes loom sidder korrekt.
Monter derefter de øvrige skruer, mens du sikrer, at du ikke overspænder dem.

Kontroller funktionen

For at sikre, at alt fungerer som forventet, skal du tænde printeren.
Hvis printeren tænder, bekræfter det, at monteringen er udført korrekt.

Kalibrering efter indgrebet

Ingen kalibrering er nødvendig.

Mulige problemer og løsninger

Hvis du støder på problemer under monteringen af en ny strømforsyning, kan du tjekke de mulige problemer og løsninger nedenfor:

Printeren tænder ikke

Bekræft, at strømledningerne er monteret korrekt, som vist i Trin 2. Tilslut bundkortets strømklemmeledninger igen
