Udskift ekstrudermodulets komponenter - A1-serien

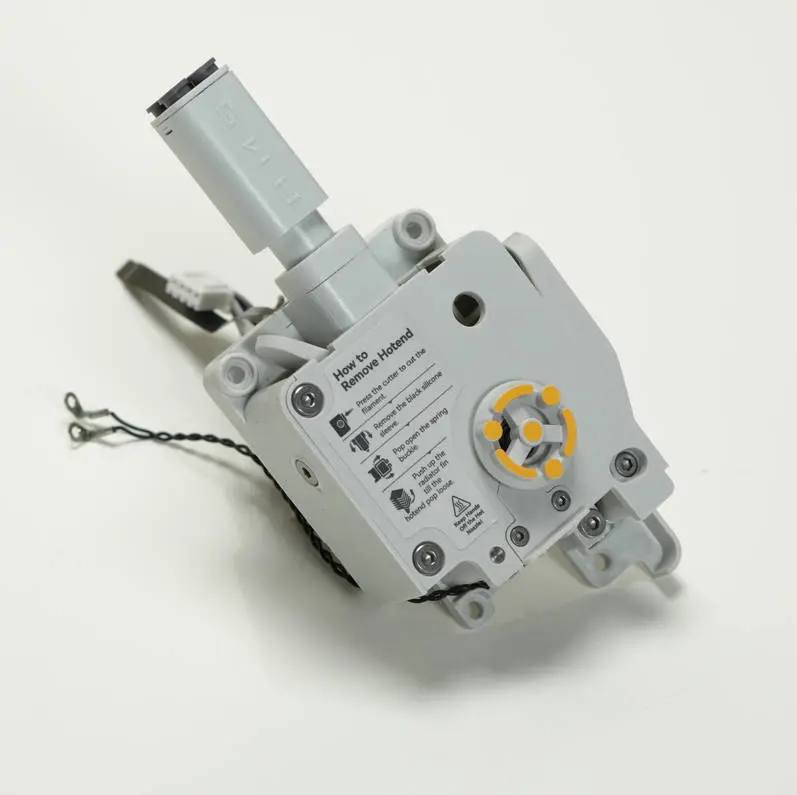

Ekstrudermodul

Denne artikel giver retningslinjer og forholdsregler for at skille A1-seriens ekstrudermodul ad og samle det igen. Adskillelsesprocessen, herunder udskiftning af komponenter, findes også i denne artikel til reference.

Liste over dele

Følgende er de enkelte eftersalgsdele, som indgår i denne guide.

Nr.	Navn	Billede	Nr.	Navn	Billede
1	Filament Hub		2	Filamentsensor til A1-serien

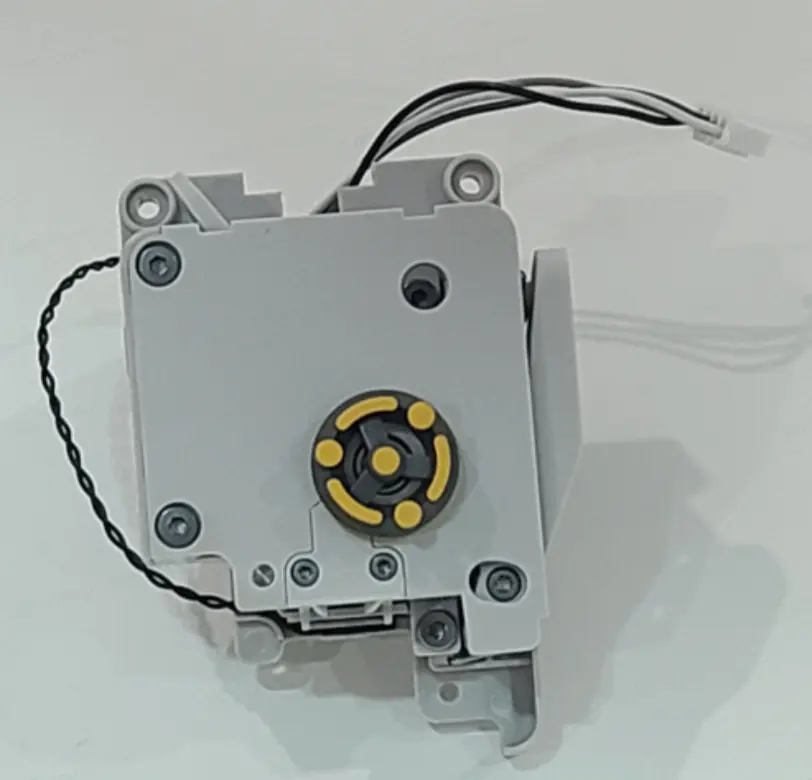

3	Ekstruderenhed til A1-serien		4	Udskiftnings-filamentskærer
5	Skærearm til filament		6	Ekstrudergearsamling

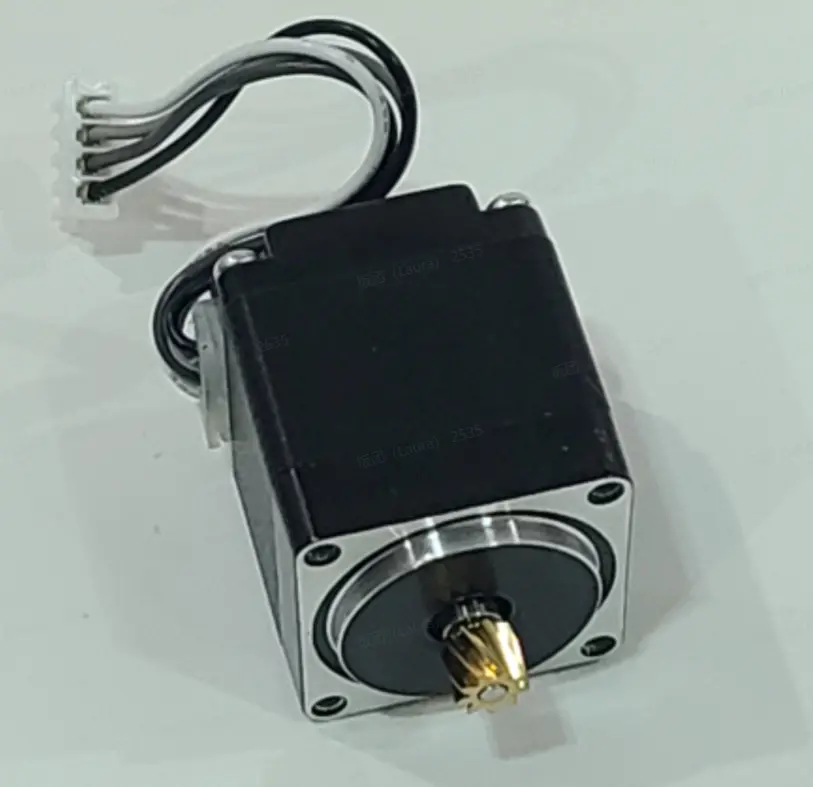

7	Ekstrudermotor til A1-serien

Liste over moduler

Ingen

Liste over skruer

Liste over værktøj

H1.5/H2.0 unbrakonøgle

Pincet med flad spids

Forberedende handling

Hvis det er nødvendigt, så se Udskift værktøjshovedet-A1-serien for at fjerne ekstrudermodulet fra værktøjshovedet.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og værktøjshovedets ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det forårsage en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan det være nødvendigt at skille dele ad, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til at følge denne guide, så opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Adskillelse

Trin 1: Fjern filamentpresblokken

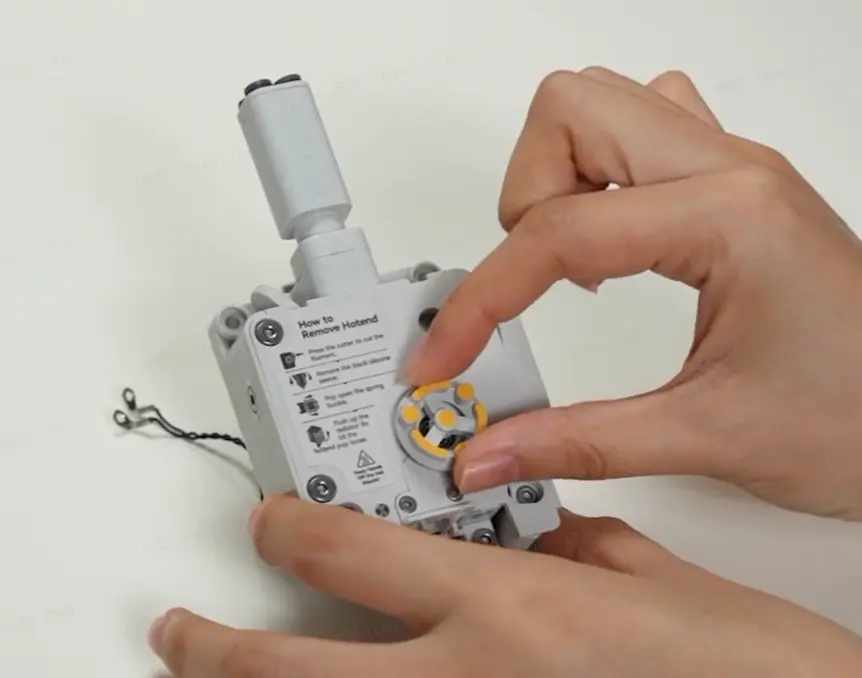

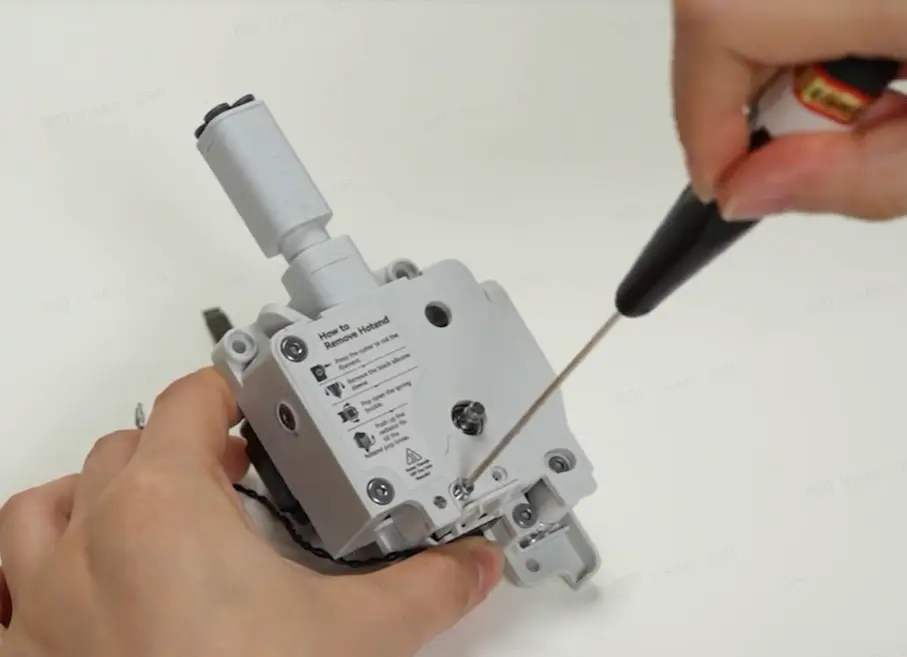

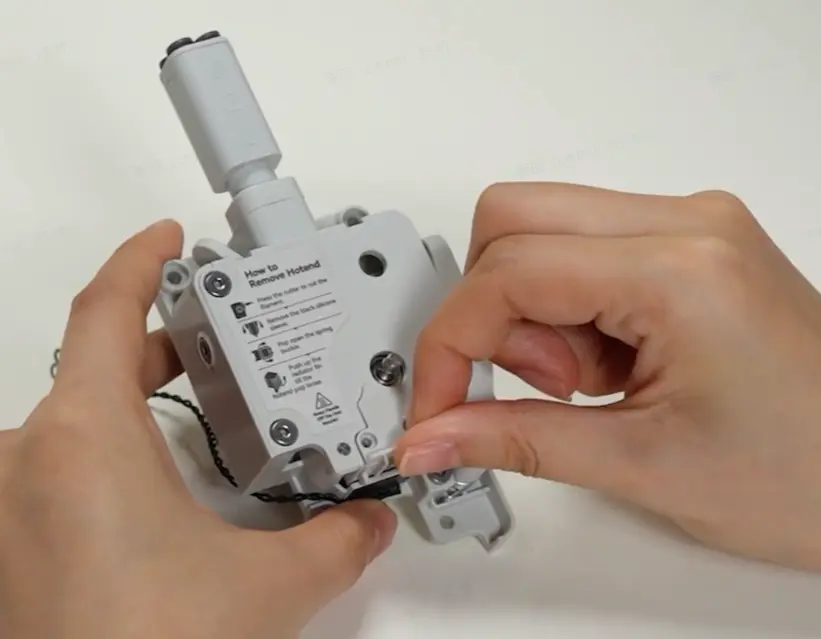

Fjern drejehjulet ved at bruge en H1.5 unbrakonøgle til at skrue de 2 skruer A ud. Tag derefter trykblokken af.

Trin 2: Fjern Filament Hub-samlingen

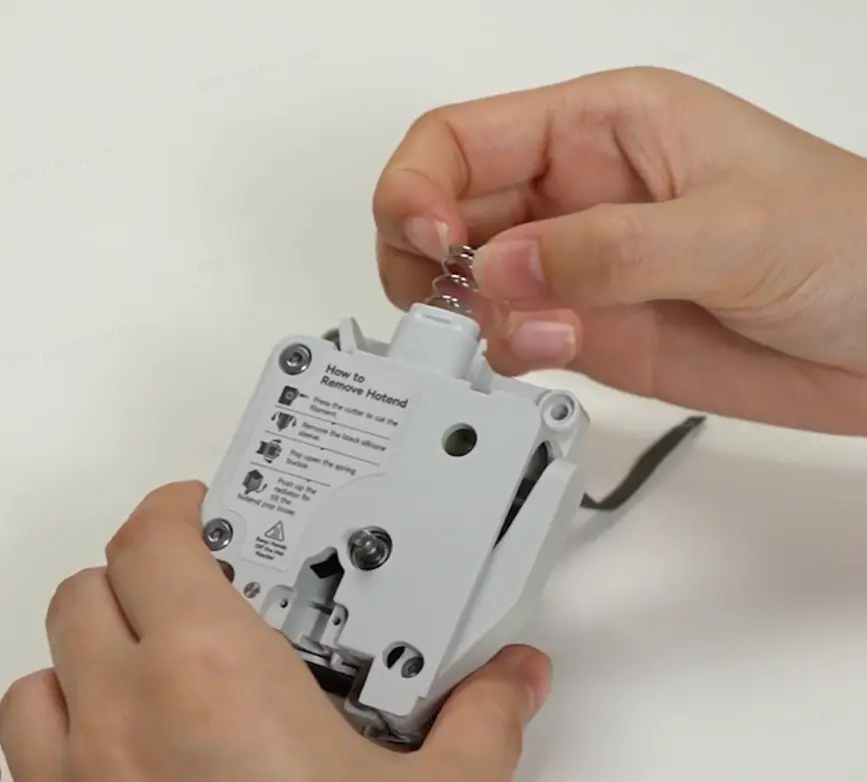

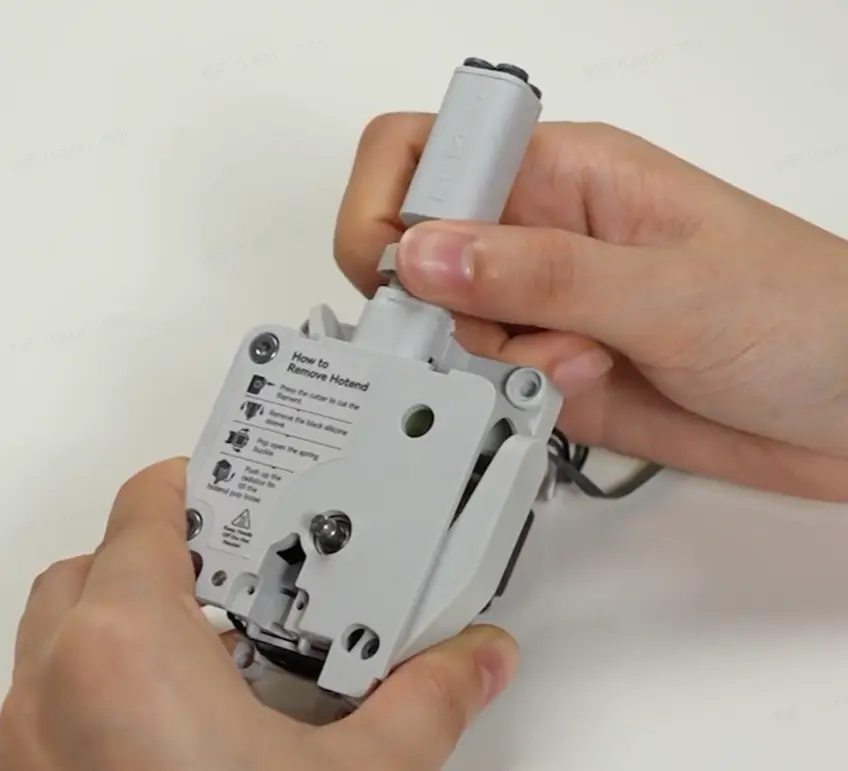

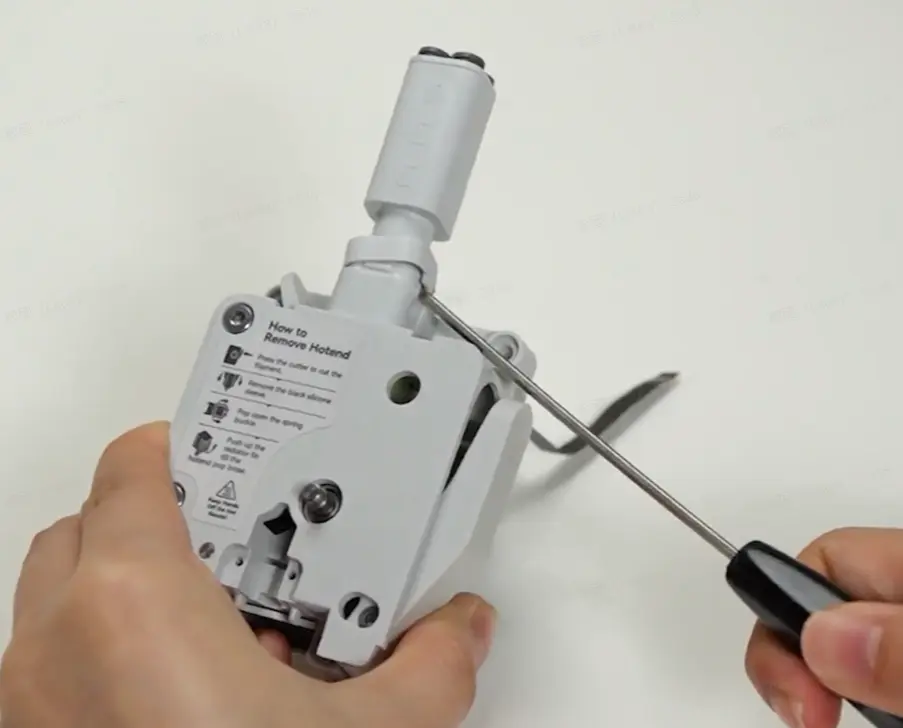

Brug en nøgle til forsigtigt at vippe Filament Hub-dækslet af. Fjern derefter Filament Hub-samlingen sammen med den tilhørende fjeder.

Trin 3: Fjern filamentsensoren

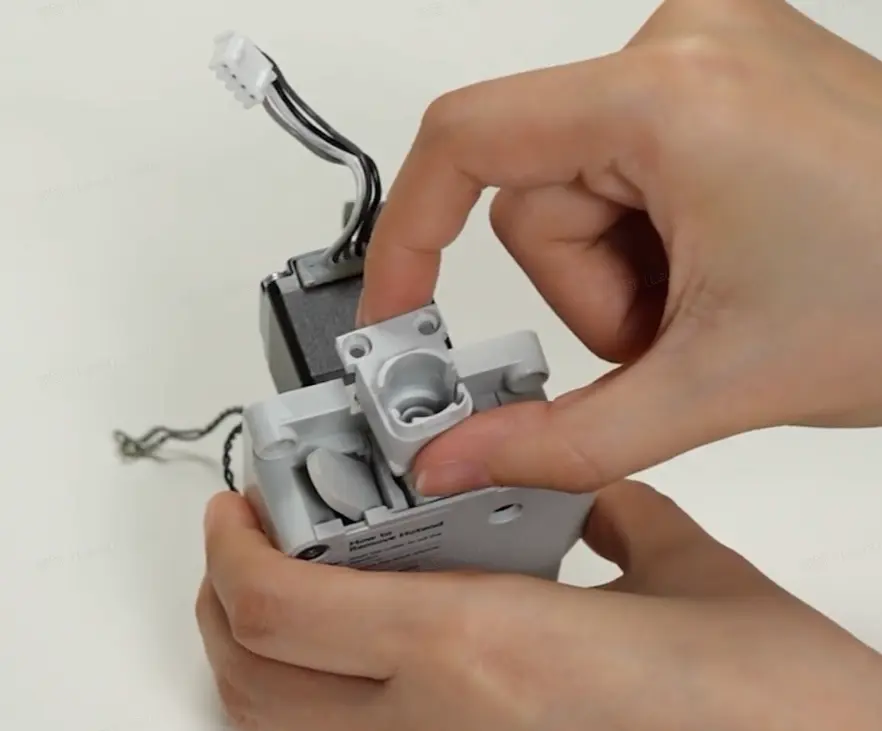

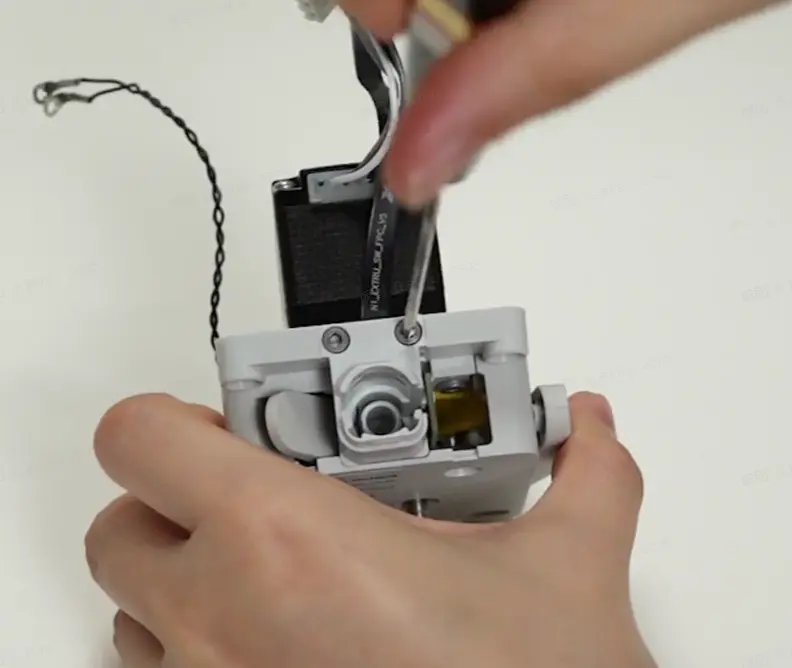

Brug en H2.0 unbrakonøgle til at skrue de 2 skruer B ud og fjern fremføringsbeslaget.

Brug en H1.5 unbrakonøgle til at skrue de 2 skruer C ud og fjern filamentsensoren.

Trin 4: Fjern udskiftnings-filamentskæreren

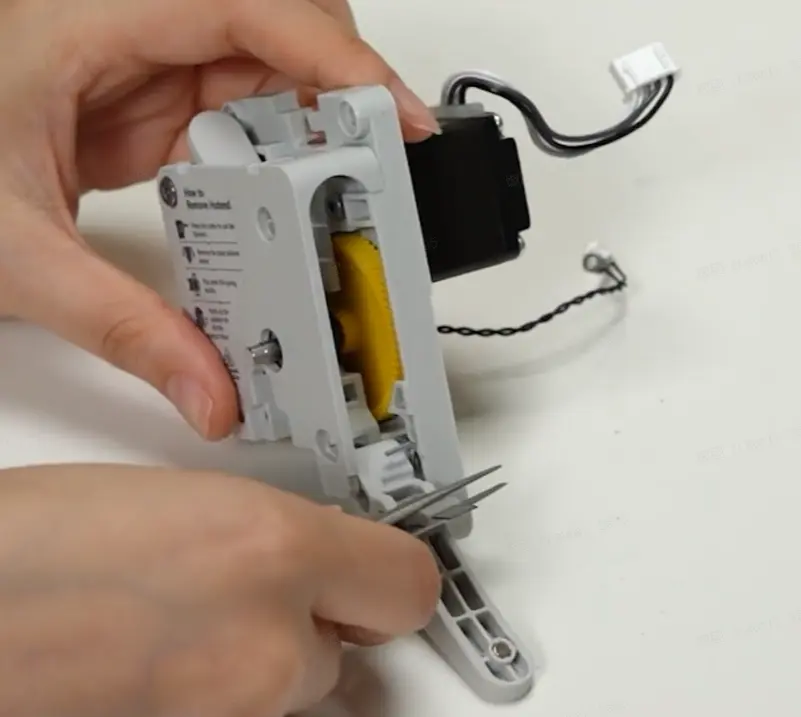

Brug en H2.0 unbrakonøgle til at skrue én skrue D ud, frigør skærearmen til filament og fjern filamentskæreren.

Trin 5: Fjern ekstrudergearsamlingen.

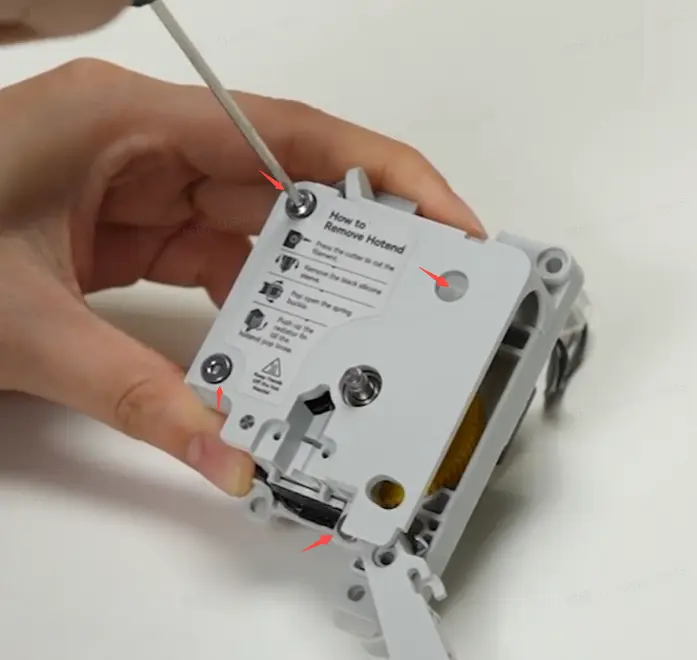

Brug en H2.0 unbrakonøgle til at skrue de 4 skruer E ud, løsn én skrue F og fjern ekstruderens frontdæksel.

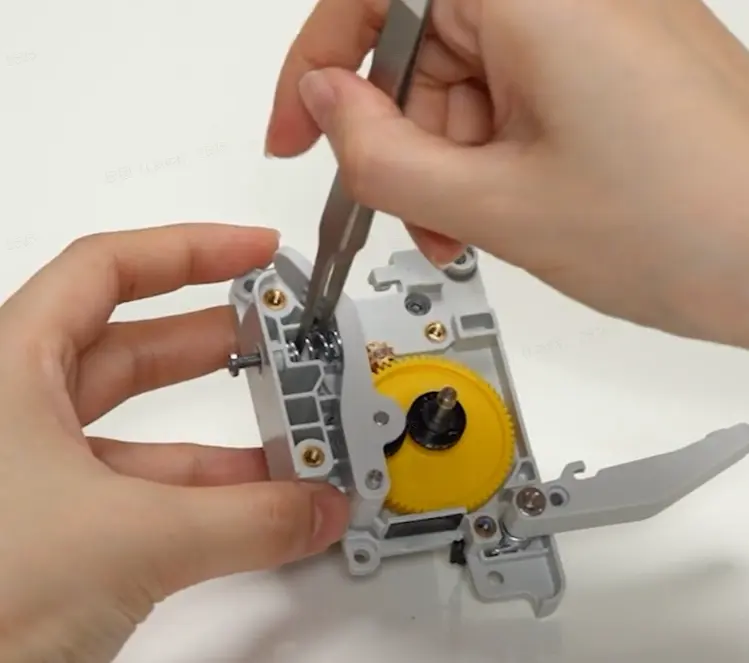

Brug en pincet til at fjerne ekstruderfjederen og metalkappen, og tag derefter ekstrudergearsamlingen ud.

Trin 6: Fjern skærearmen til filament

Brug en pincet til at fjerne E-formet låseclips. Hold låseclipsen fast imens for at forhindre, at den springer af. Tag derefter spændeskiven, armen og fjederen af.

Trin 7: Fjern ekstrudermotoren

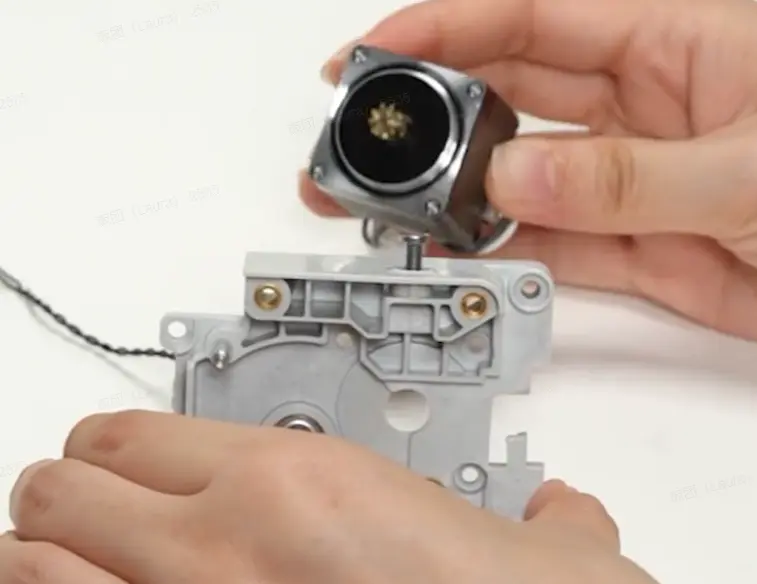

Brug en H2.0 unbrakonøgle til at skrue de 4 skruer G ud og fjern ekstrudermotoren.

Samlevejledning

Trin 1: Monter ekstrudermotoren

Monter ekstrudermotoren på ekstruderens bagdæksel, og vær opmærksom på motorkablernes orientering. Brug en H2.0 unbrakonøgle til at spænde de 4 skruer G og fastgøre ekstrudermotoren.

Trin 2: Monter skærearmen til filament

Monter fjederen og håndtaget på håndtagets omdrejningspunkt. Placer spændeskiven ovenpå, og monter derefter E-formet låseclips. Brug en pincet til at trykke låseclipsen på plads og fastgøre den.

Trin 3: Monter ekstrudergearsamlingen

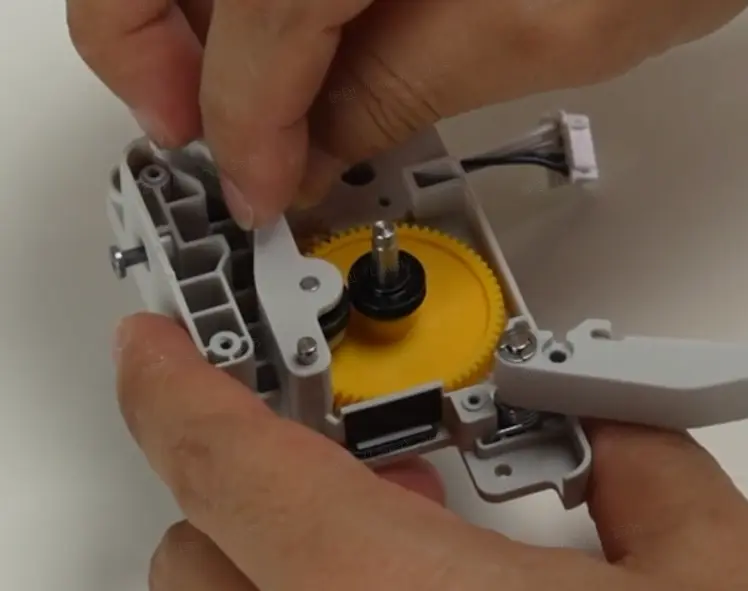

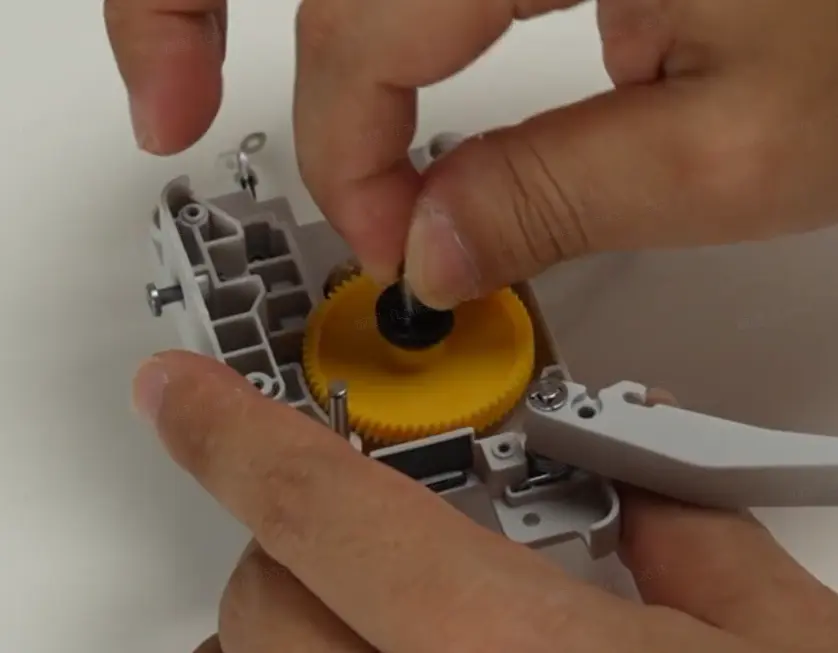

Monter ekstruderens drivgear og medløbergear på deres respektive aksler.

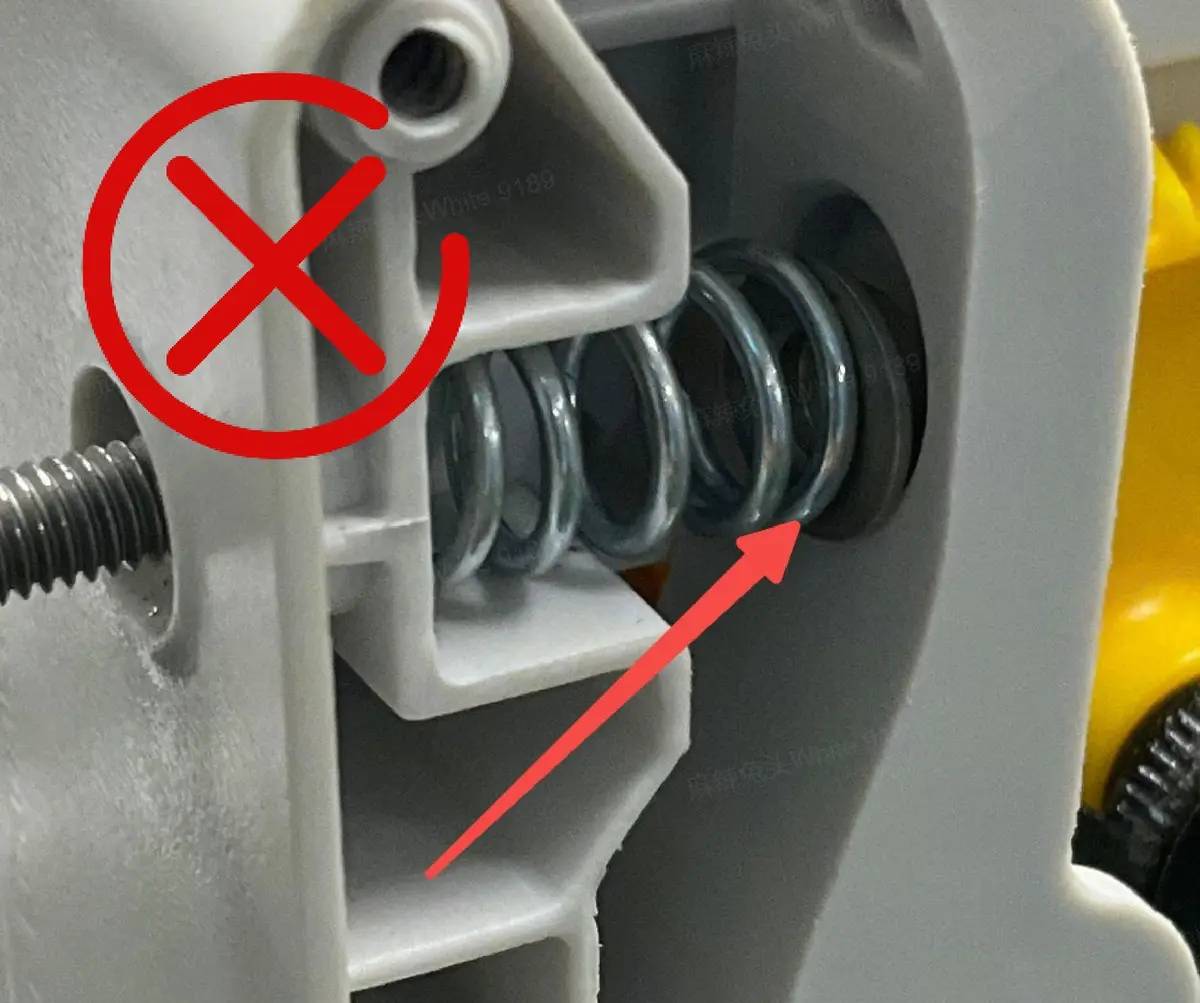

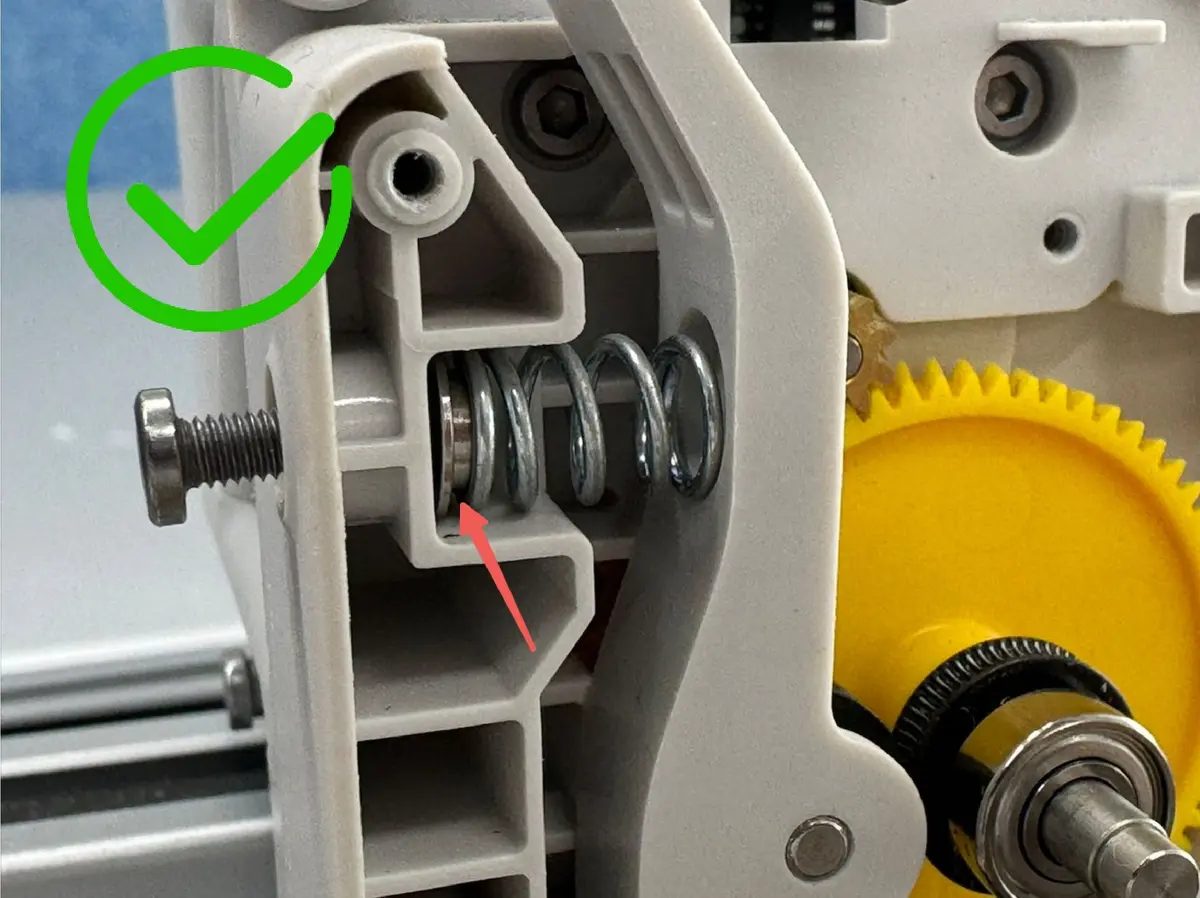

Saml fjederen og endekappen i den korrekte position og retning (se billederne nedenfor med korrekte og forkerte eksempler), og placer dem forsigtigt i den tilsvarende position i medløberhjulets beslag med en pincet. Spænd ikke skruen i siden endnu.

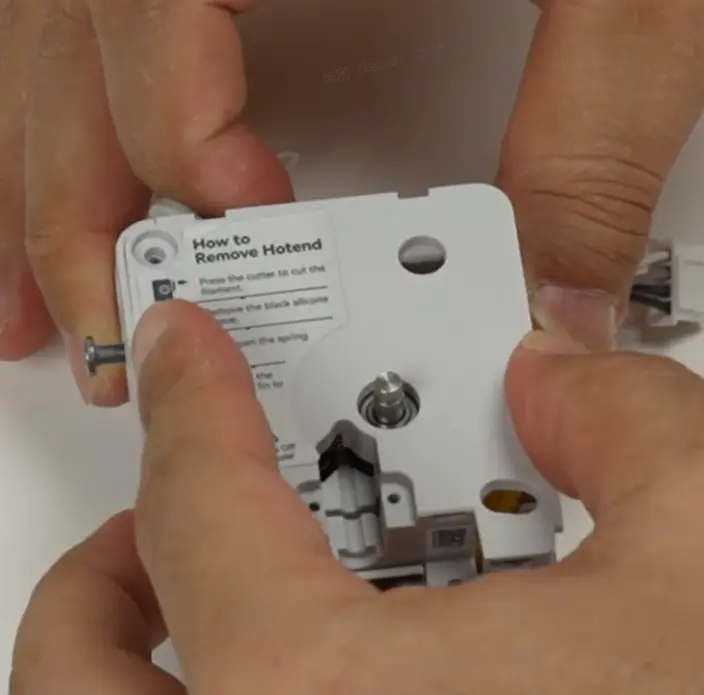

Luk derefter ekstruderens frontdæksel.

Vigtigt!

Sørg for at montere fjederen og endekappen korrekt. Ellers kan gearet ikke gribe fat i filamentet, hvilket fører til mislykkede print.

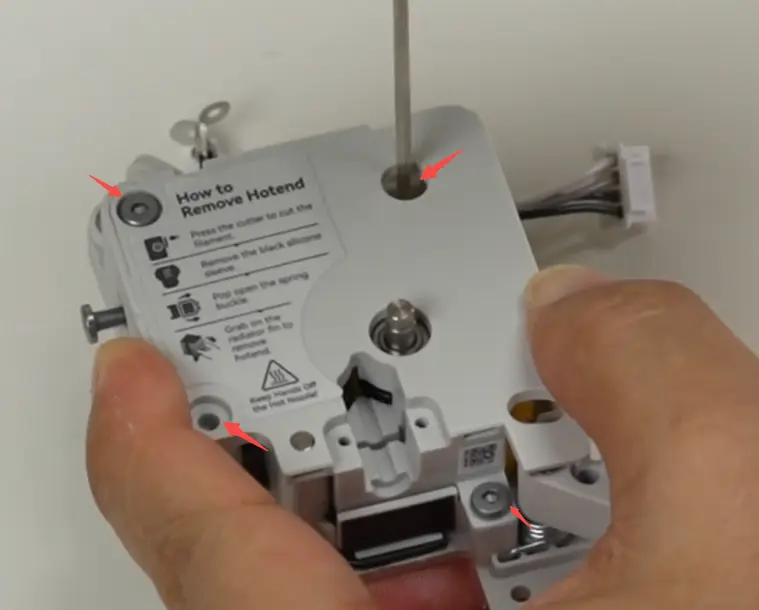

Brug en H2.0 unbrakonøgle til at spænde de 4 skruer E, og spænd derefter skrue F.

Trin 4: Monter udskiftnings-filamentskæreren

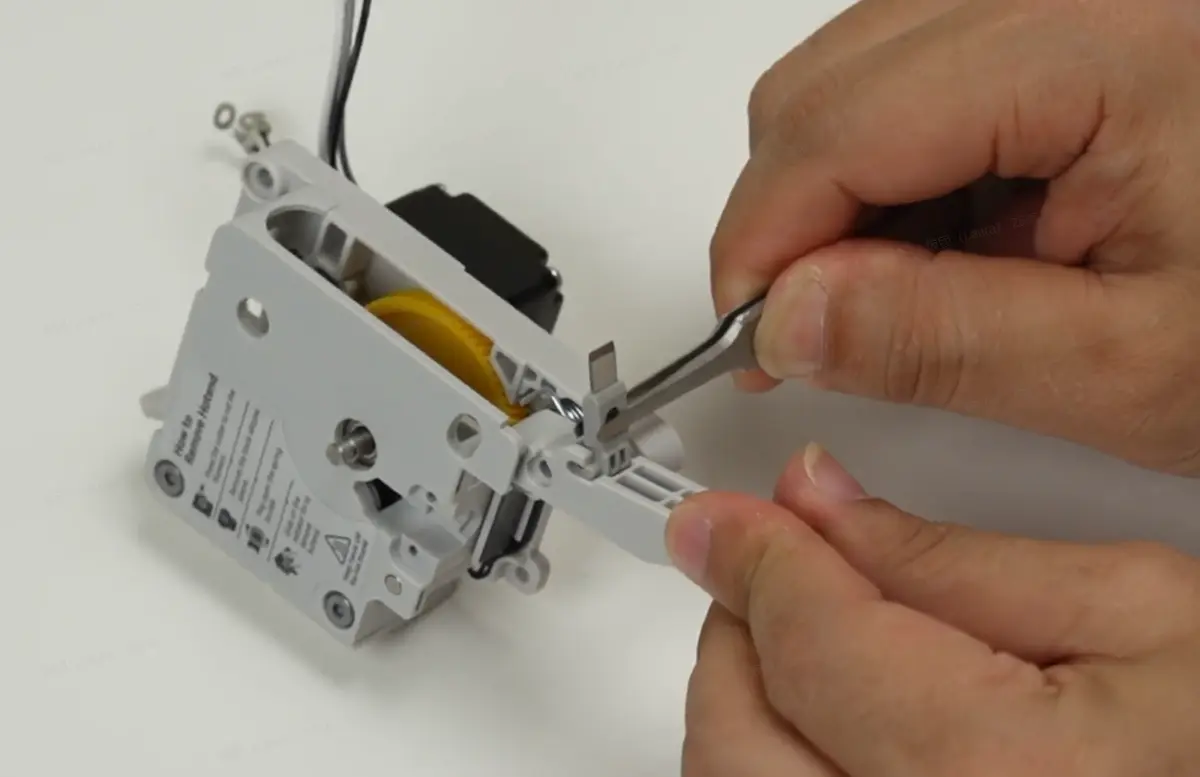

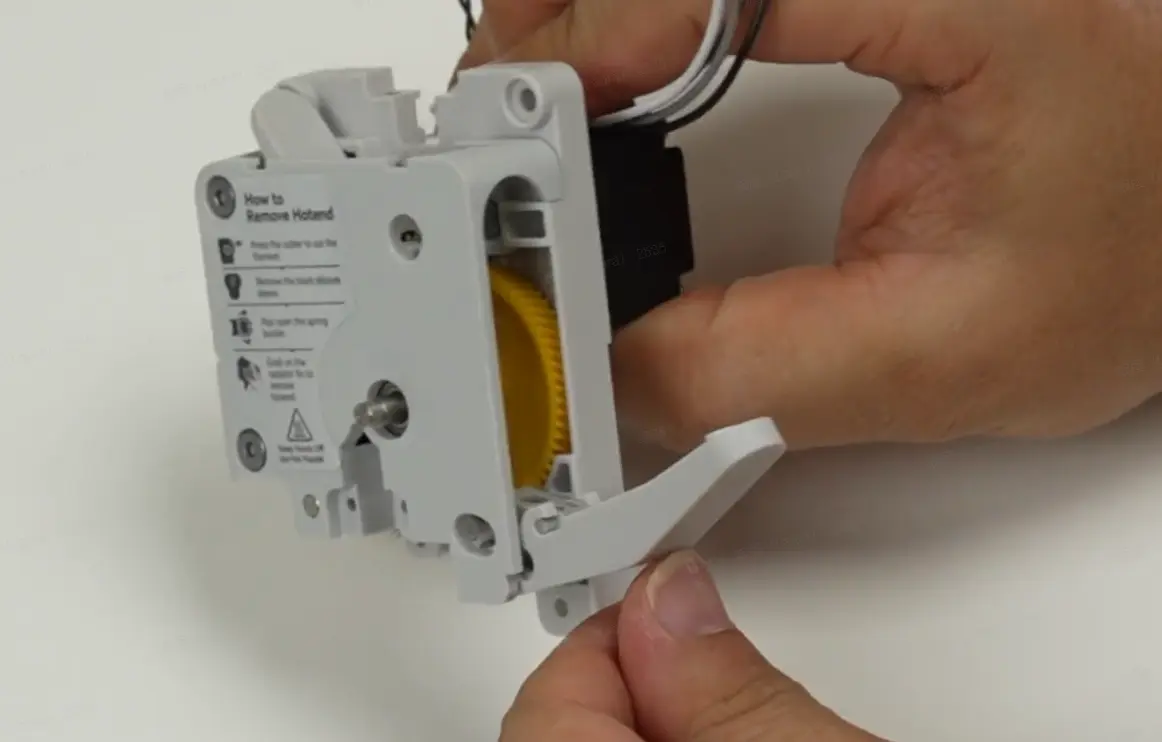

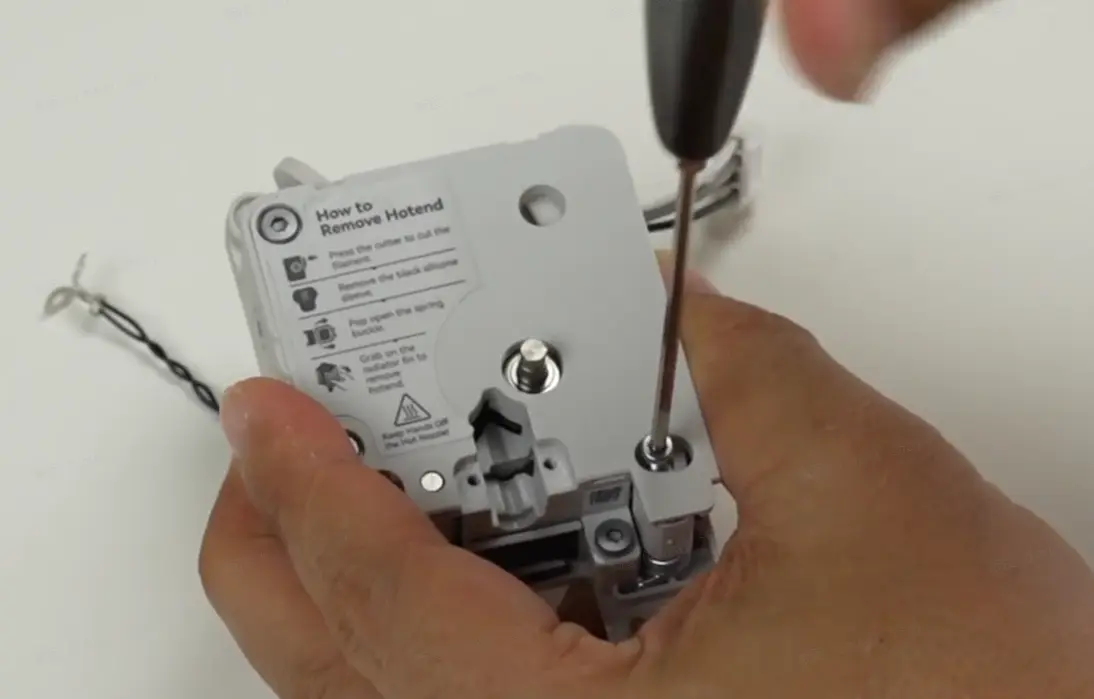

Monter udskiftnings-filamentskæreren på armen. Løft armen, og skub skæreren på plads langs klingerillen. Fastgør armen ved at spænde én skrue D.

Trin 5: Monter filamentsensoren

Monter filamentsensoren på filamentfremføringsbeslaget, spænd de 2 skruer, og tilslut derefter fladkablet.

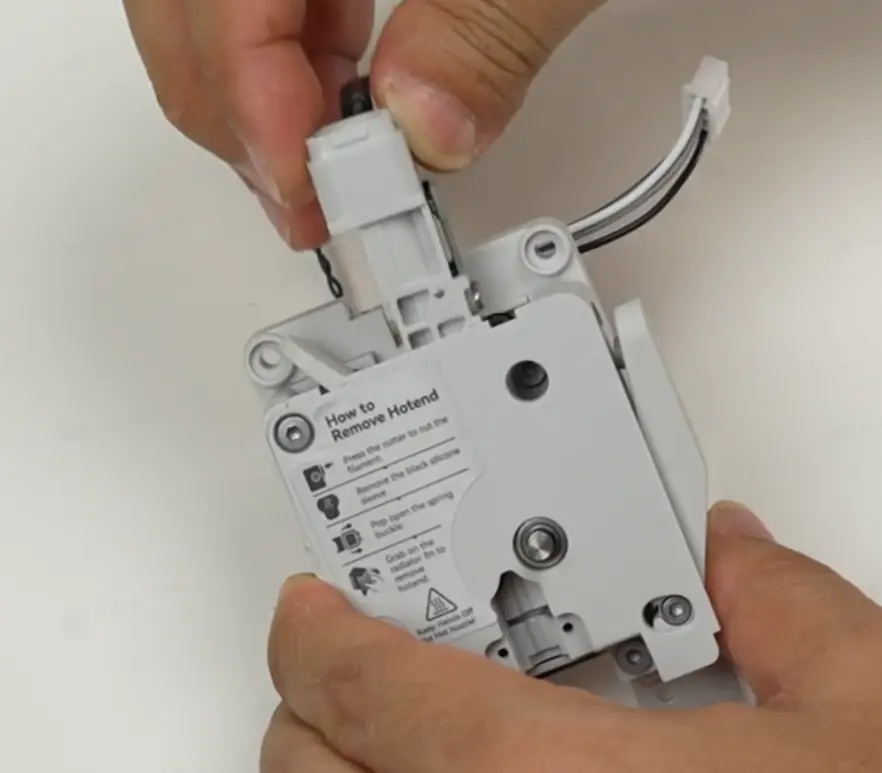

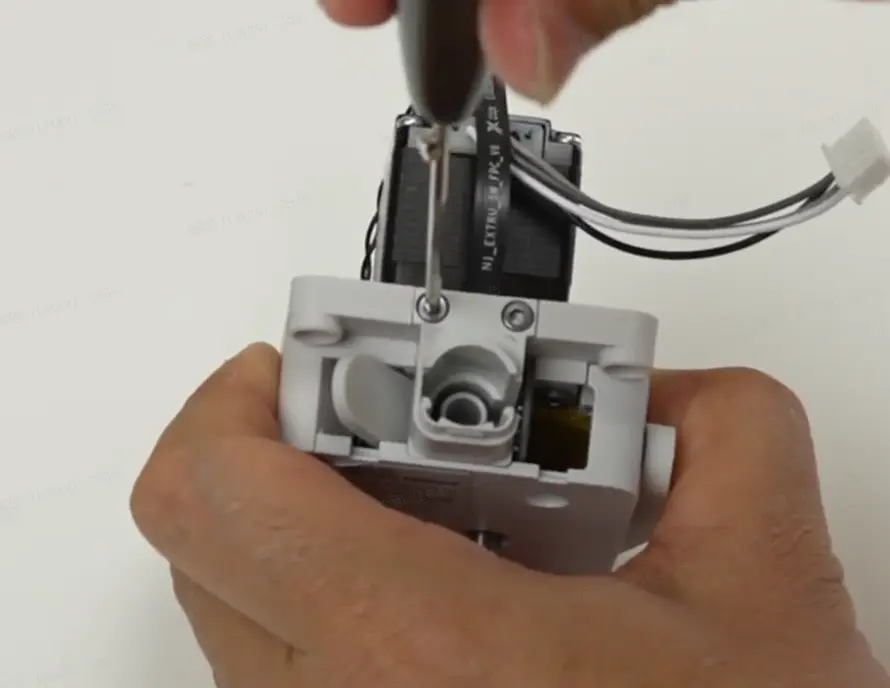

Monter Filament Hub-soklen på ekstruderen, og fastgør den ved at spænde de 2 skruer.

Trin 6: Monter Filament Hub-samlingen.

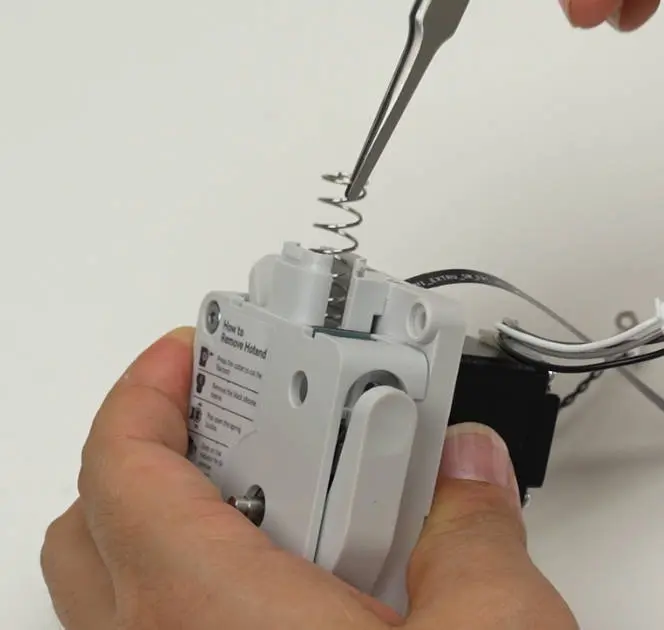

Sæt fjederen ned i Filament Hub-soklen, og skru dækslet på filamenthubben.

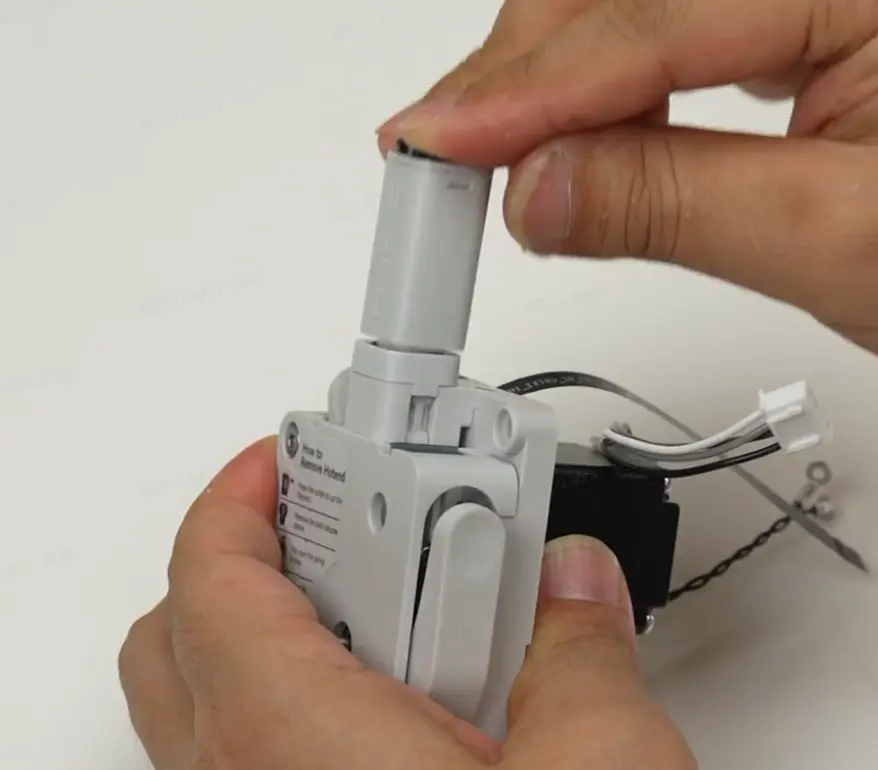

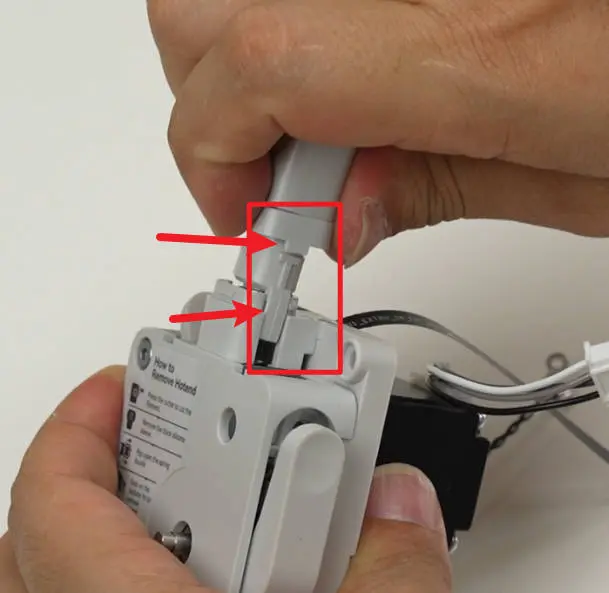

Kontrollér monteringsretningen som vist i diagrammet nedenfor, og sæt derefter Filament Hub fast på soklen.

Tryk let for at forbinde Filament Hub med soklen, og tryk for at kontrollere, at den ikke sidder løst.

Trin 7: Monter filamentpresblokken.

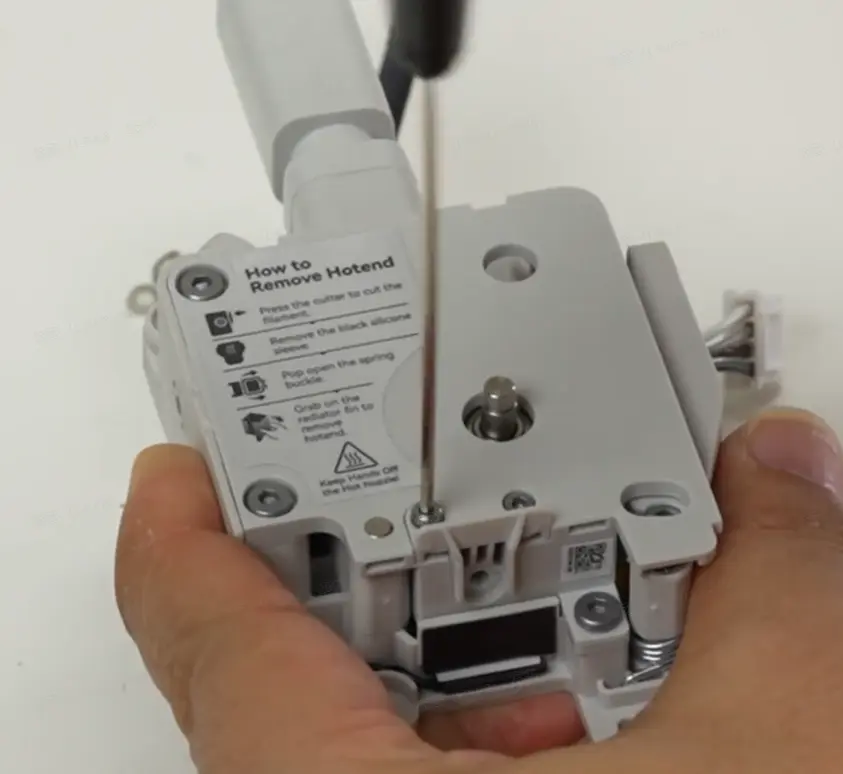

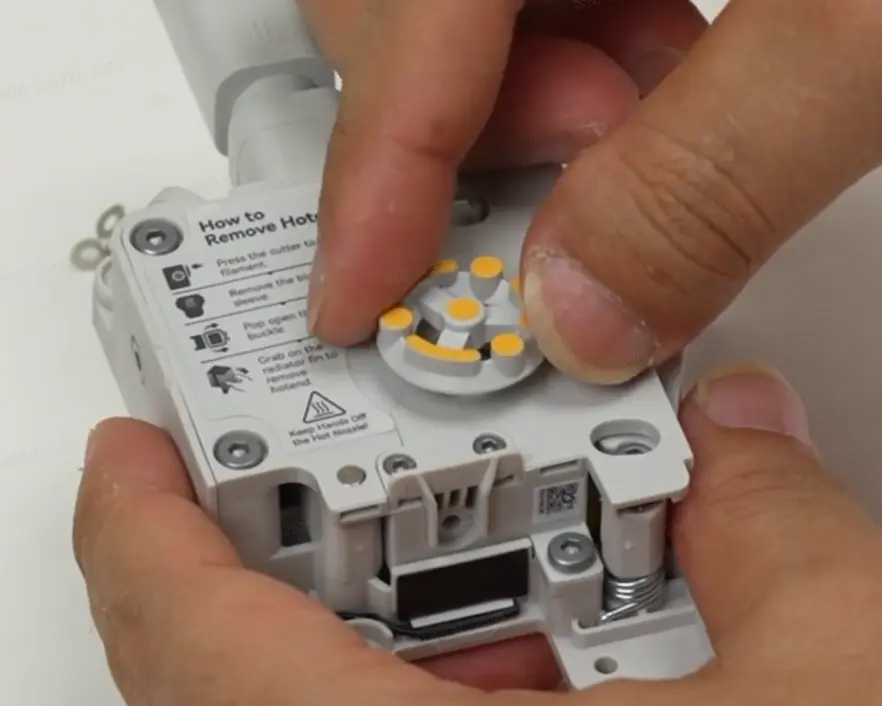

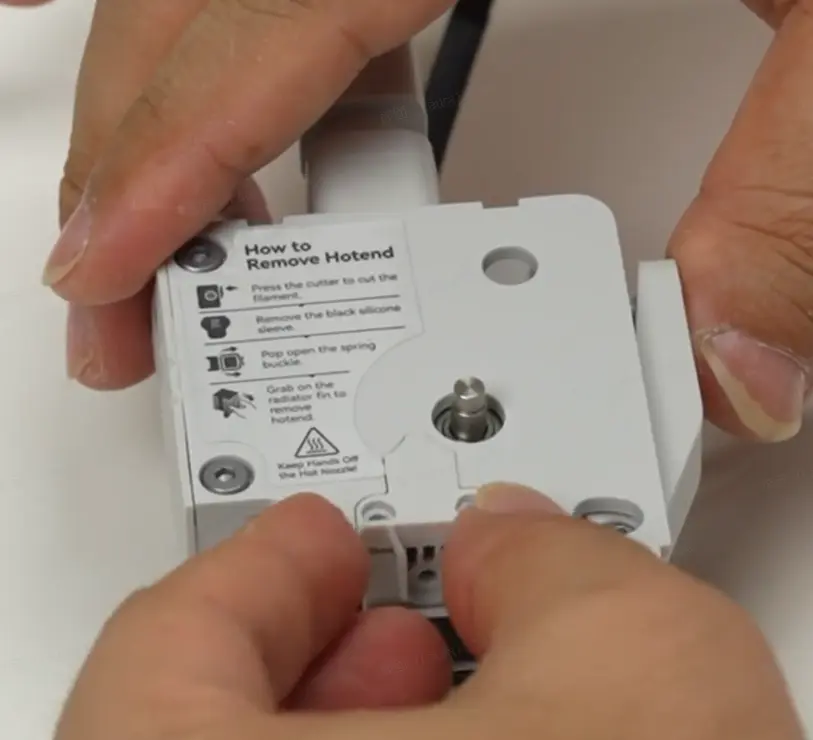

Monter filamentpresblokken, spænd de 2 skruer A, og monter derefter drejehjulet.

Sådan verificerer du, at det er gennemført

1. Kontrollér og bekræft, at skærearmen til filament fungerer jævnt.
2. Tryk på Filament Hub-samlingen for at bekræfte, at den fungerer jævnt.

Kalibrering

Ikke nødvendig
