Udskift X-remmen på A1 mini

Egnede printermodeller

A1 mini

X-rem til A1 mini

X-remmen er monteret på X-aksen. Den forbinder printhovedet med X-motoren og driver printhovedet langs X-aksen.

Hvornår skal den bruges?

• Den er slidt.
• Den er knækket.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og printhovedets ledninger. Hvis du udfører opgaver med printeren tændt, kan det give kortslutning og føre til skader på elektronikken samt sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, anbefaler vi, at du indsender en teknisk sag vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Nødvendigt værktøj og materialer

• Ny X-rem (Købslink: X-rem - A1 mini)
• H2.0 unbrakonøgle
• pincet
• 20 minutter

Afmonter X-remmen

Fjern printhovedets bagdæksel

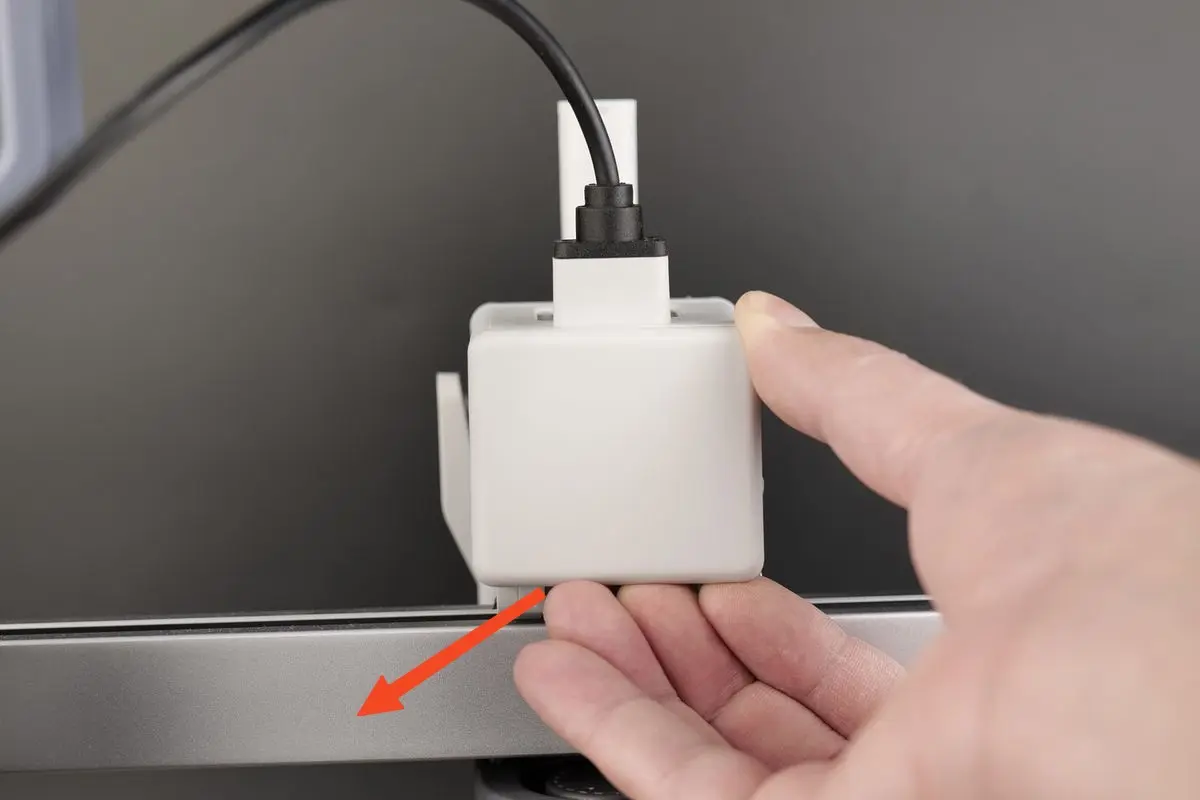

Træk forsigtigt bunden af bagdækslet ud med hånden, som vist nedenfor:

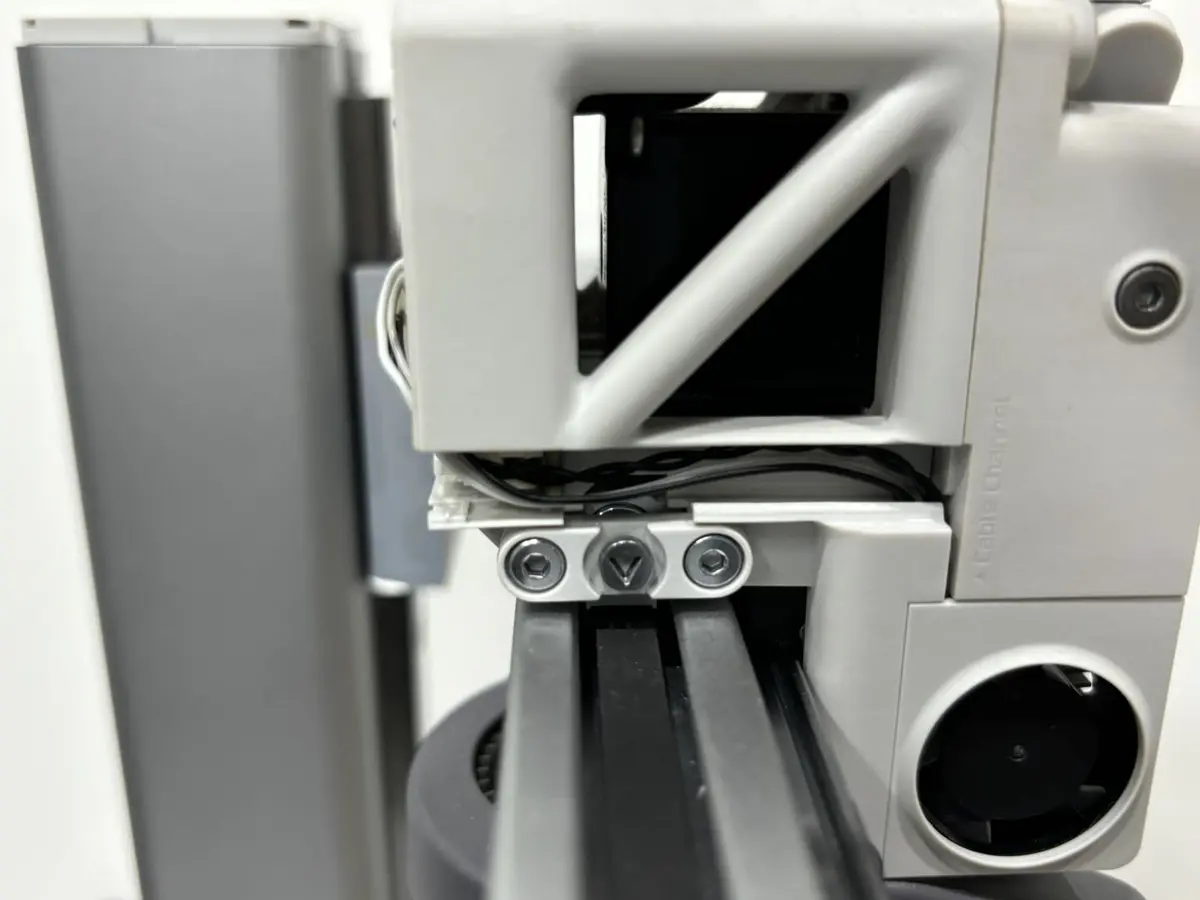

Fjern det venstre kabeldæksel

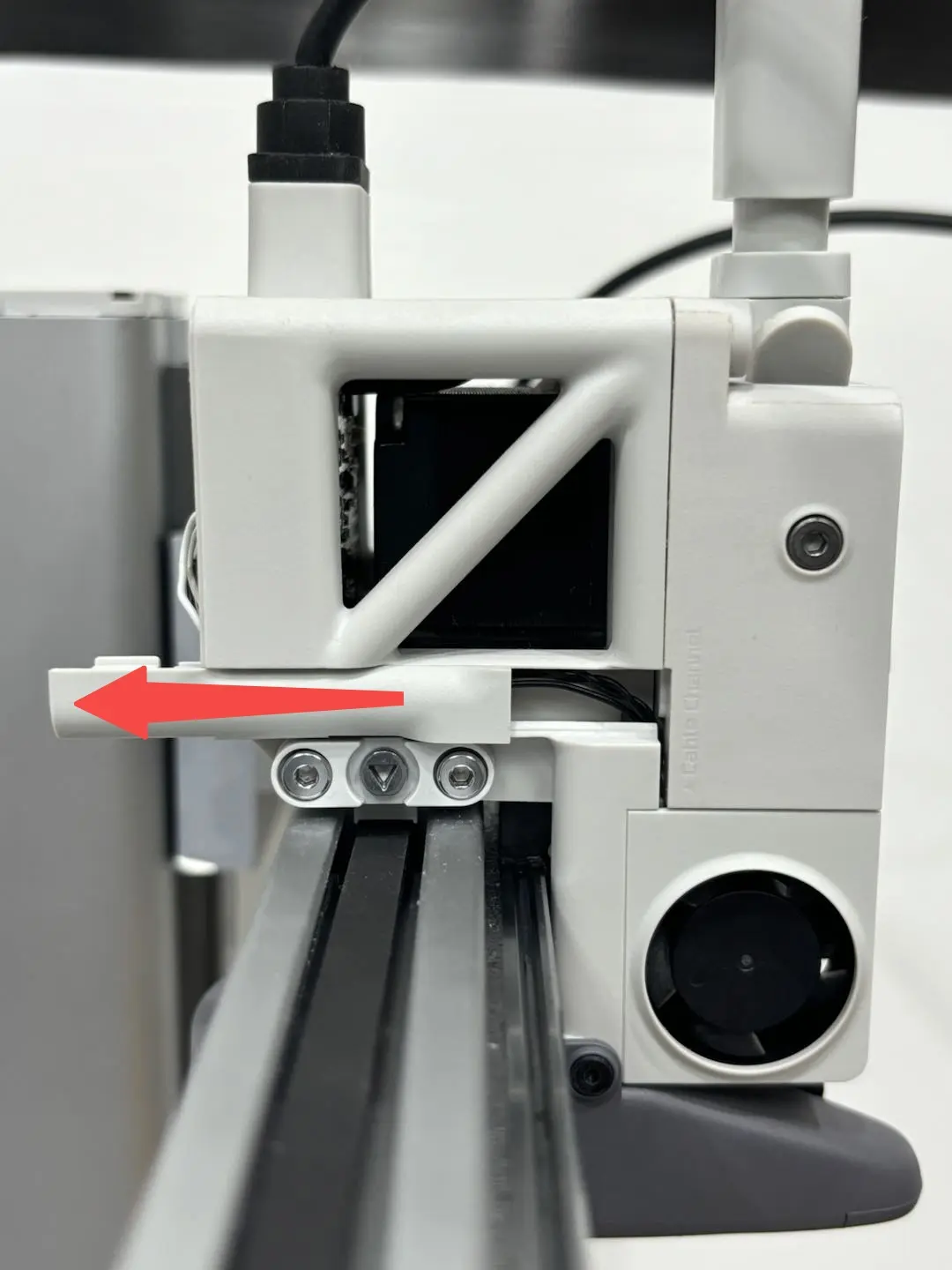

Skub forsigtigt kabeldækslet mod bagsiden af printhovedet, og fjern derefter kabeldækslet i venstre side. Se figuren nedenfor for de specifikke handlinger:

Fjern purge wiper og X-akse-dækslet

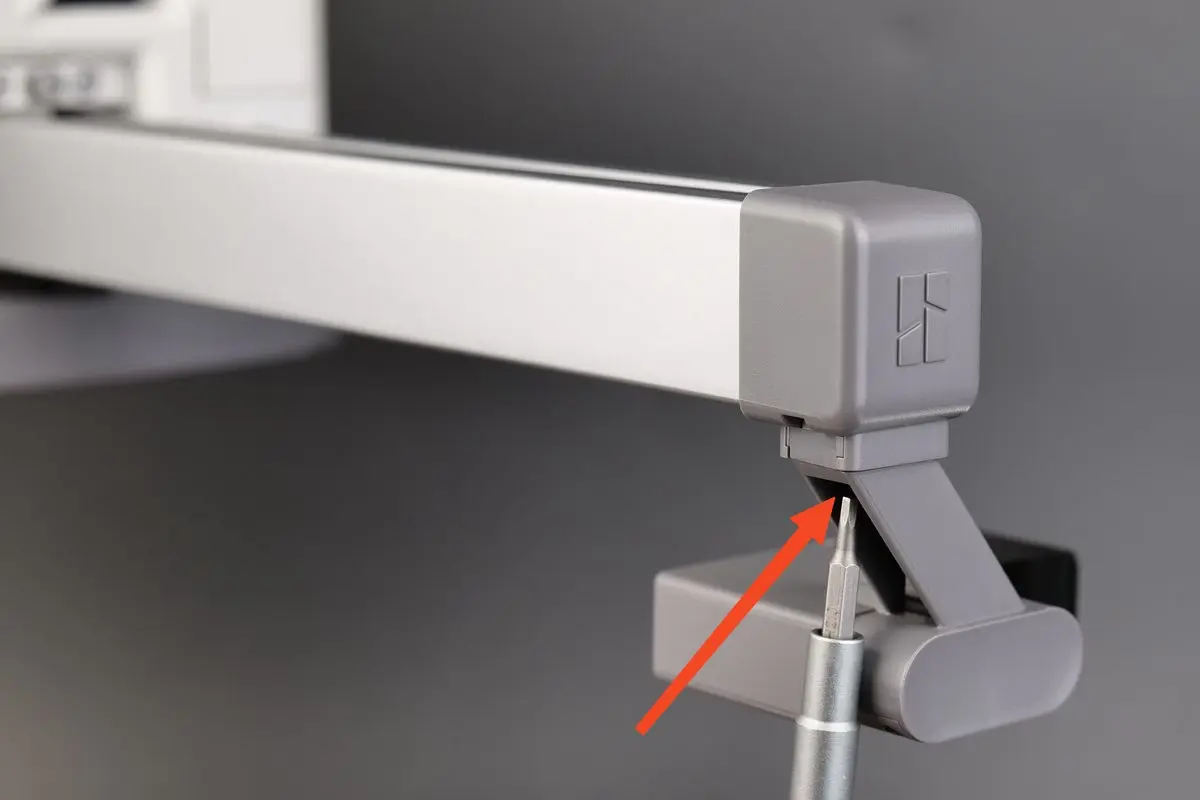

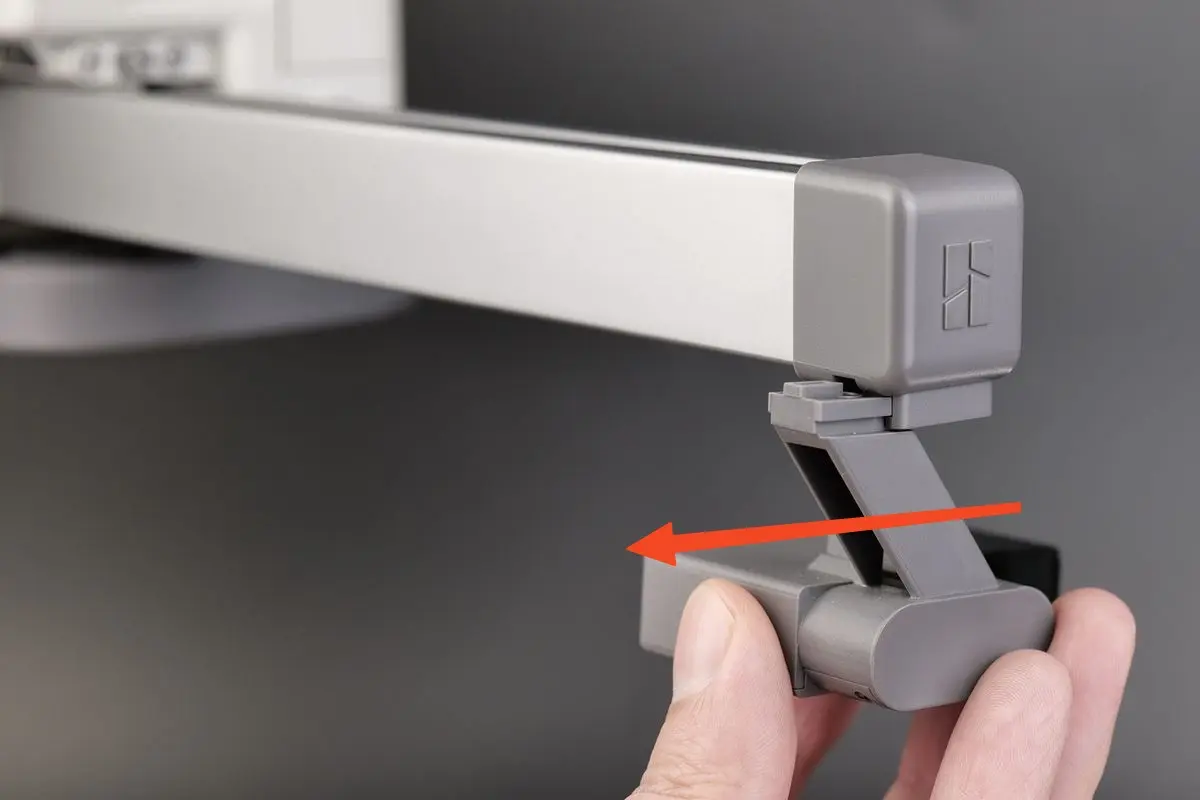

Trin 1: Løsn skruerne under purge wiperen, og skub derefter purge wiperen ud af beslaget i den retning, der er vist på billedet:

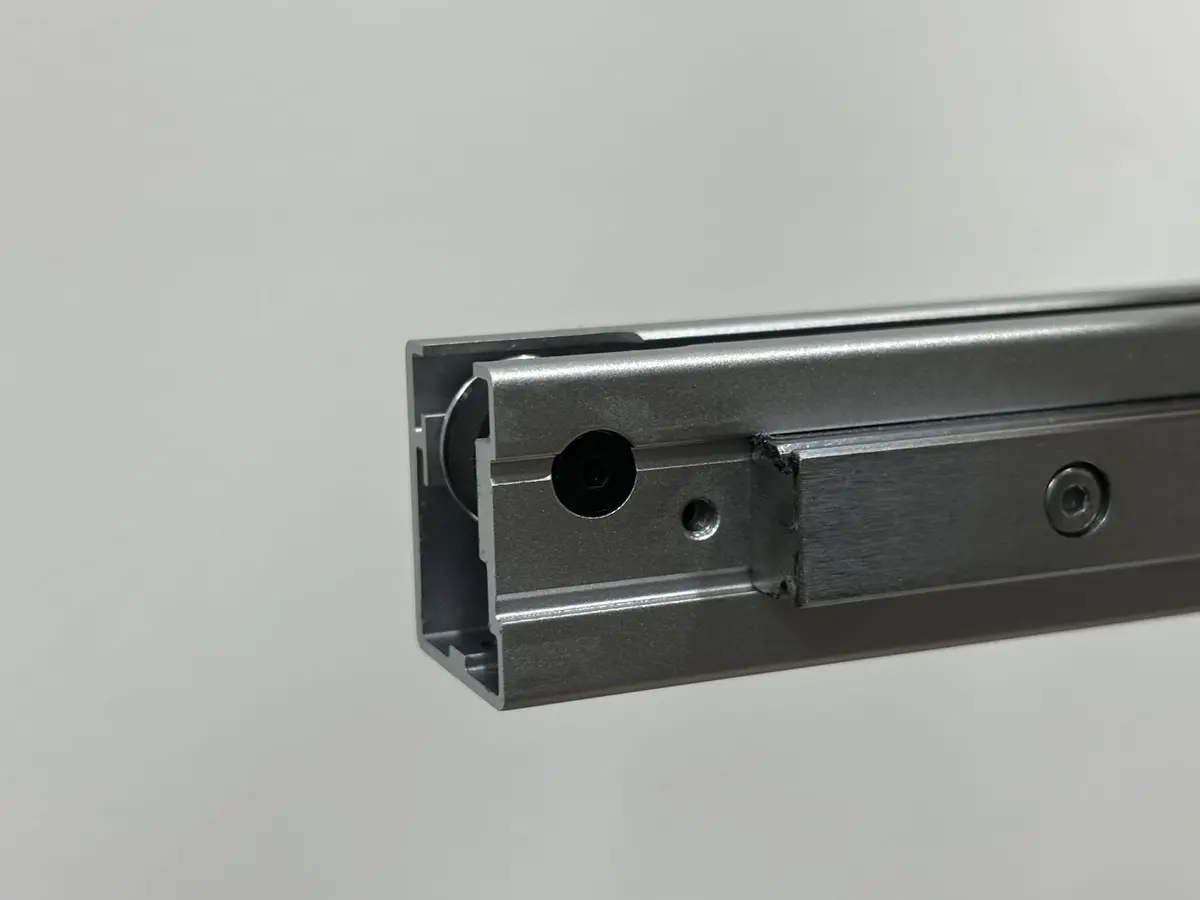

Trin 2: Fjern X-akse-dækslet

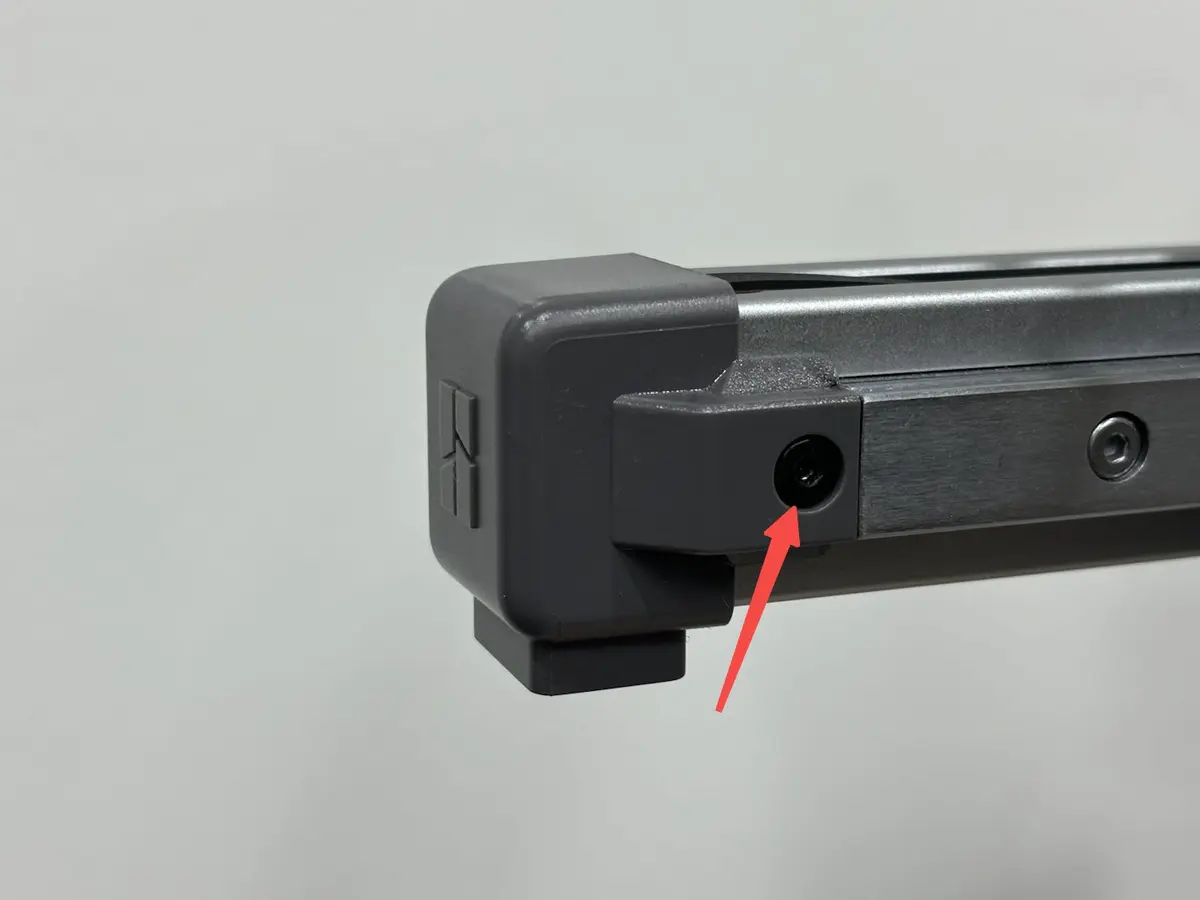

Brug en H2.0 unbrakonøgle til at fjerne en skrue, og fjern X-akse-dækslet.

Bemærk: Dækslets skrue er kortere end purge wiperens skrue. Hold styr på de to skruer for at undgå fejl ved den efterfølgende montering.

Fjern X-motordækslet

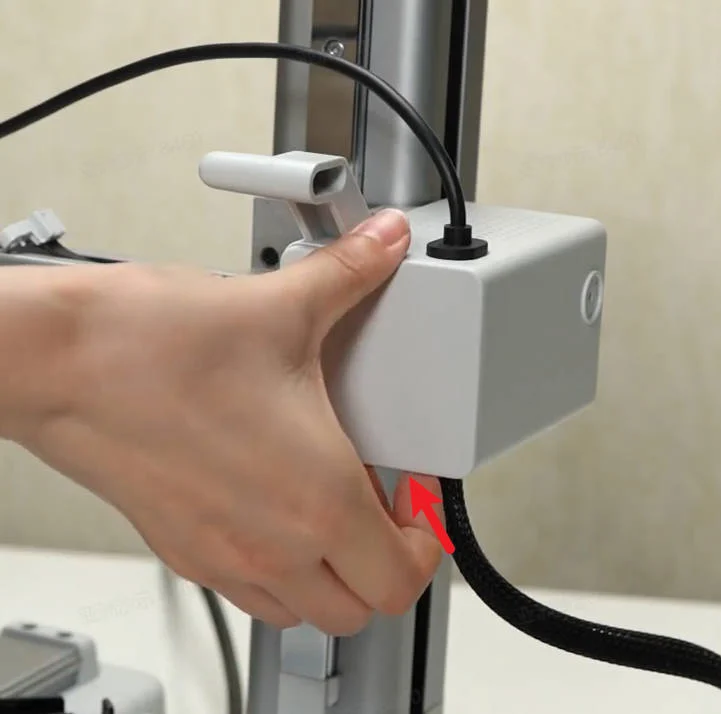

Tryk nedefra på motorens frontdæksel for at fjerne det.

Fjern X-remmen

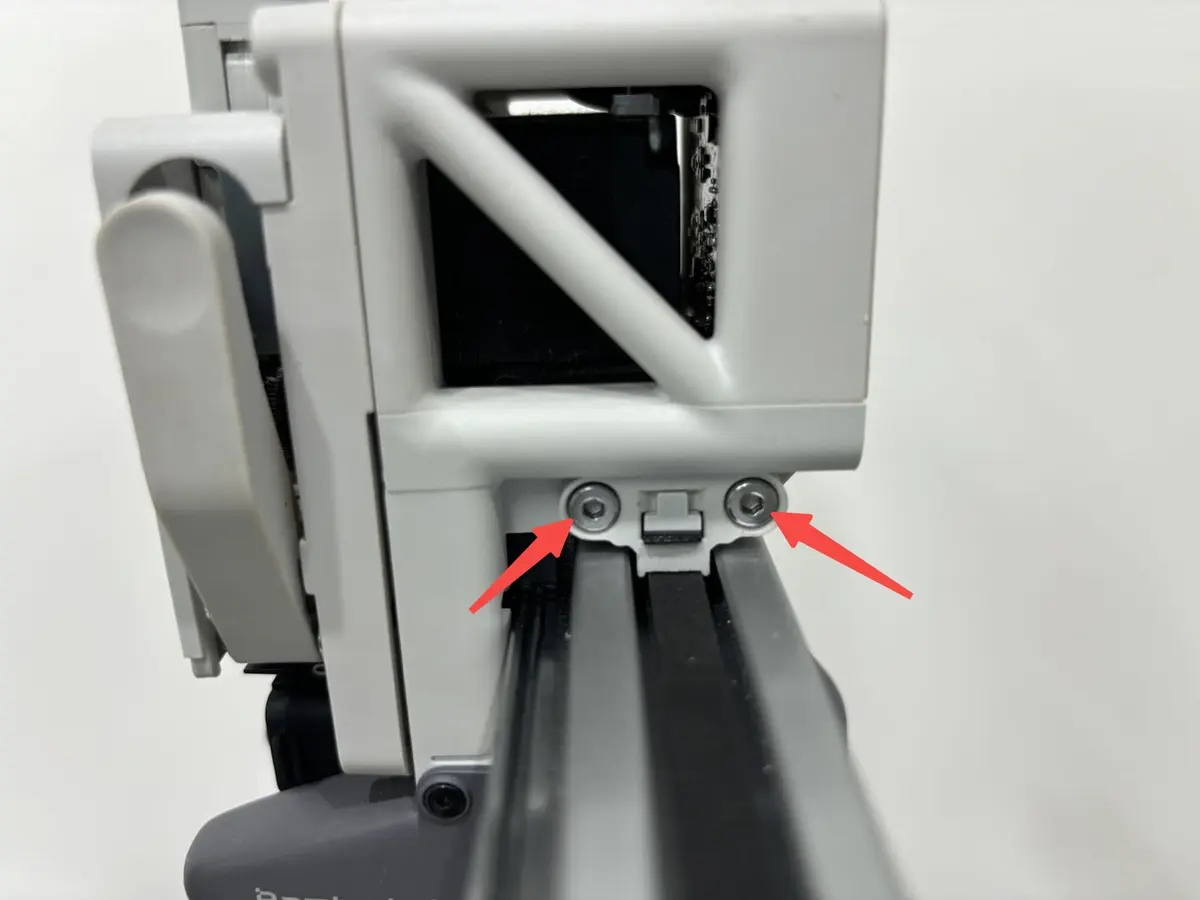

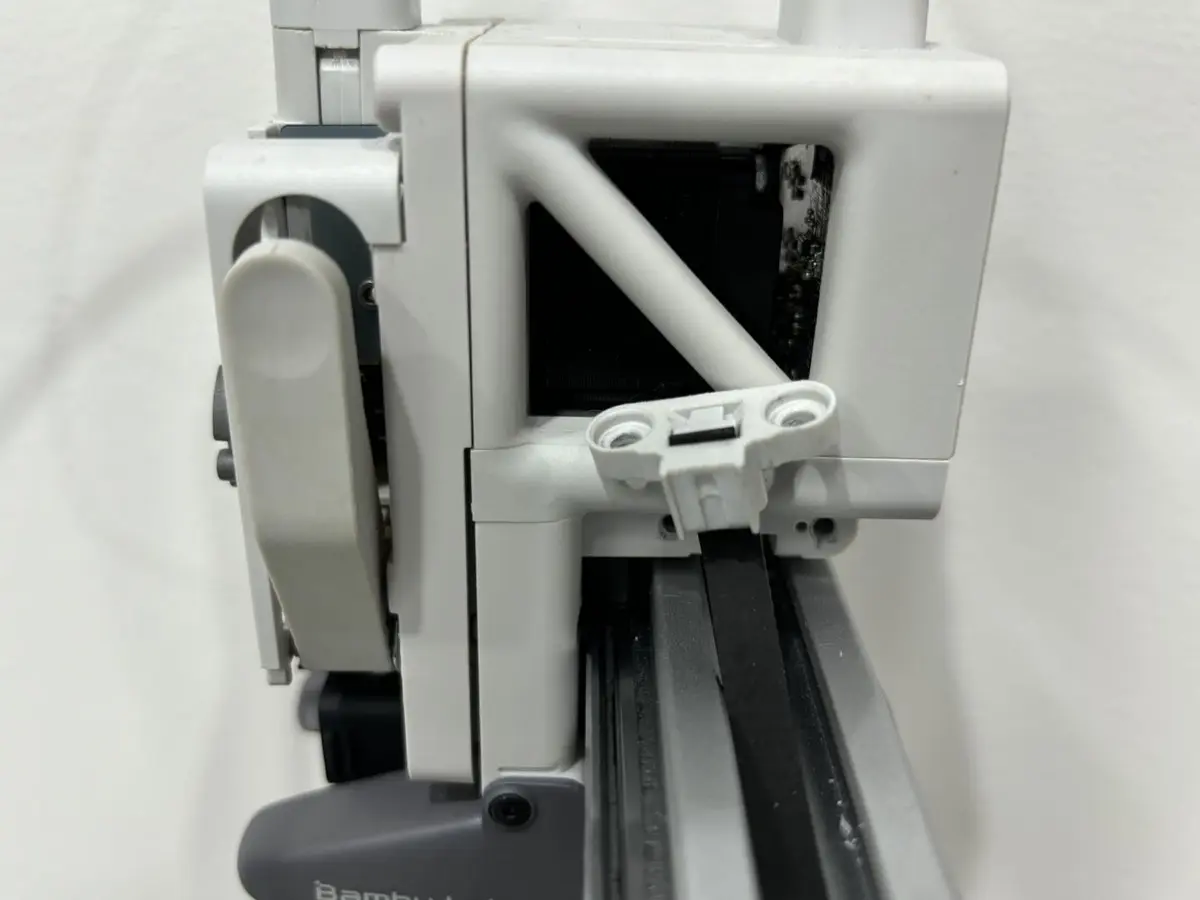

Trin 1: Løsn to skruer, og træk klemmen ud af printhovedet;

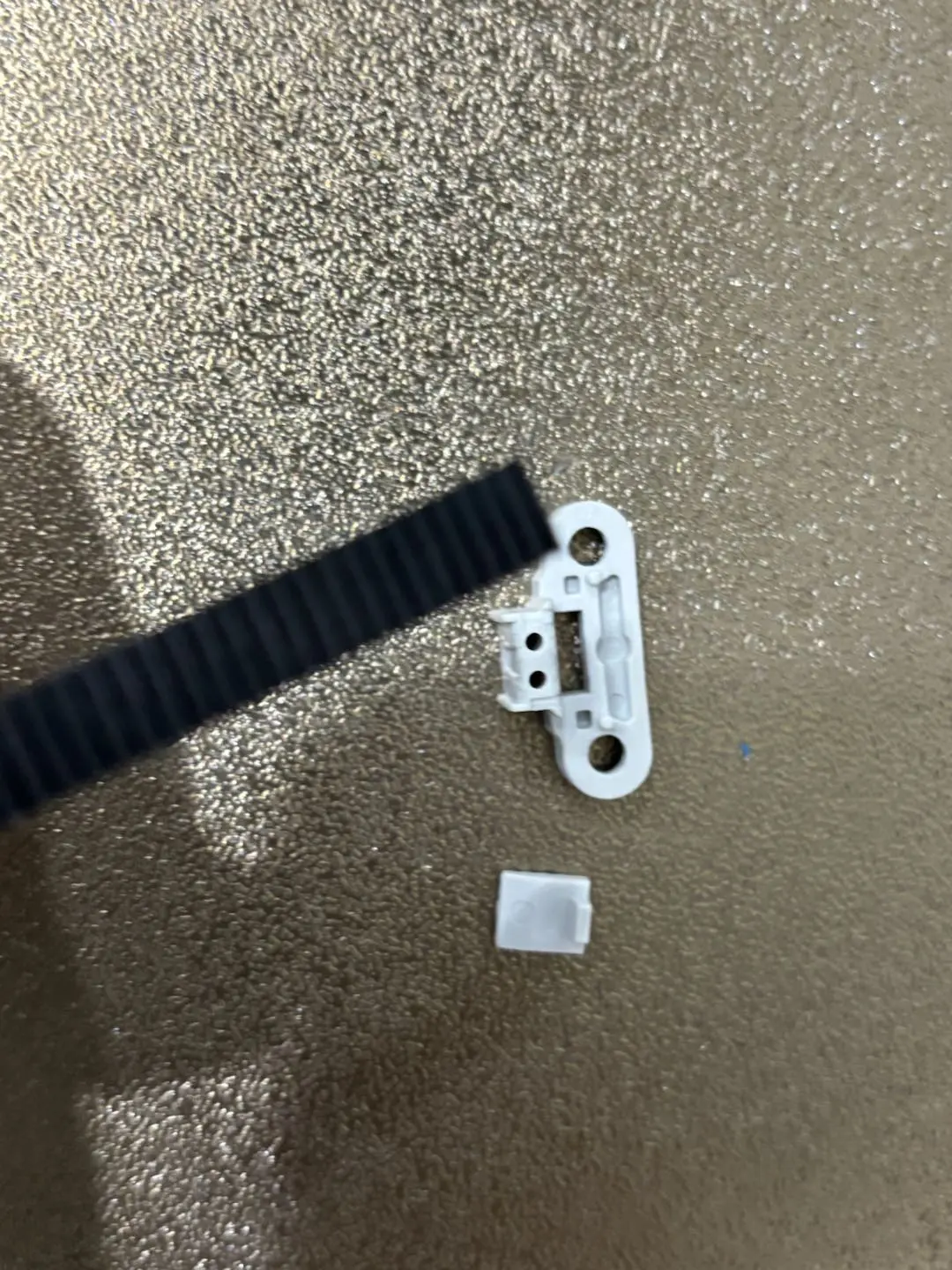

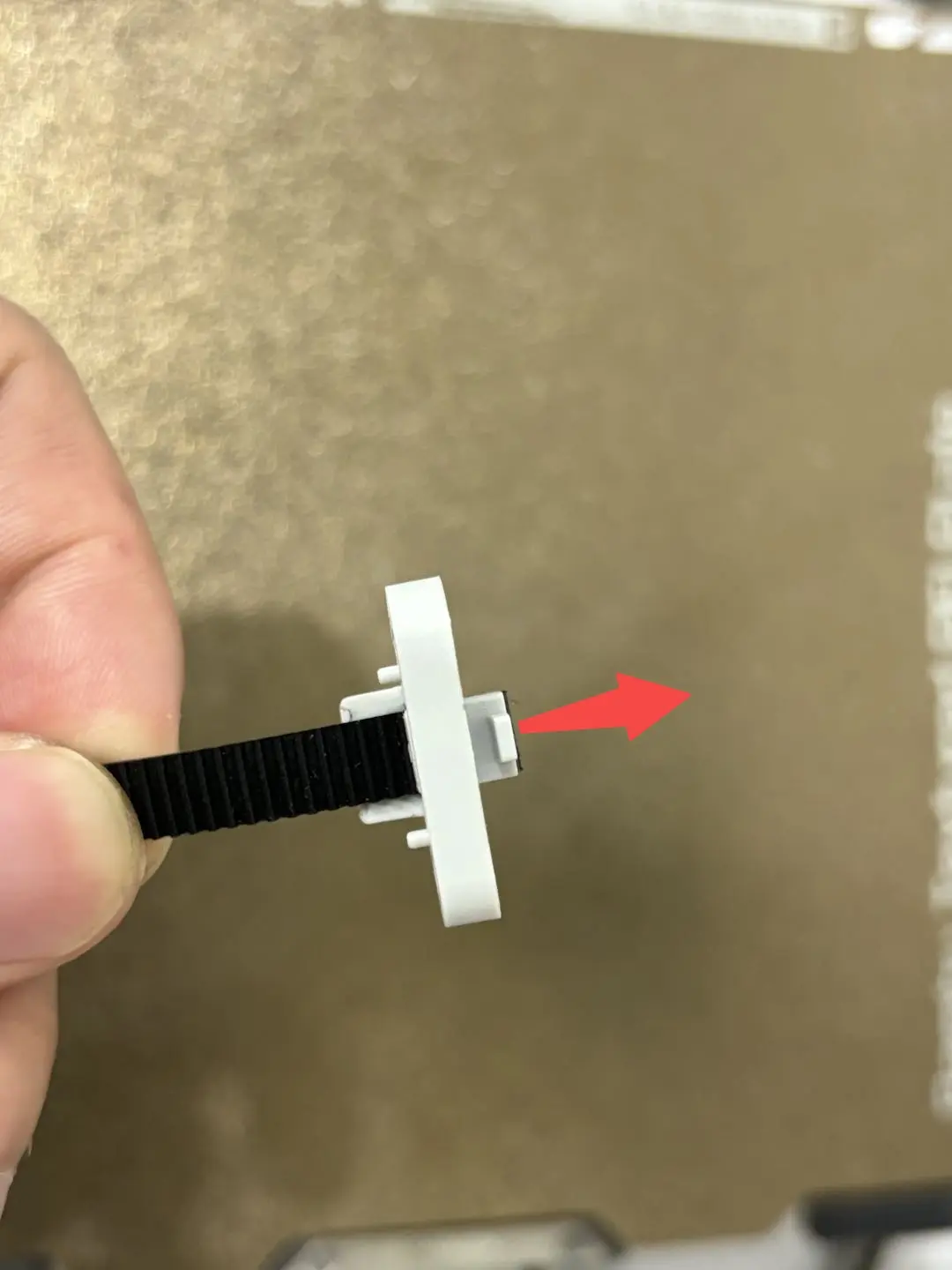

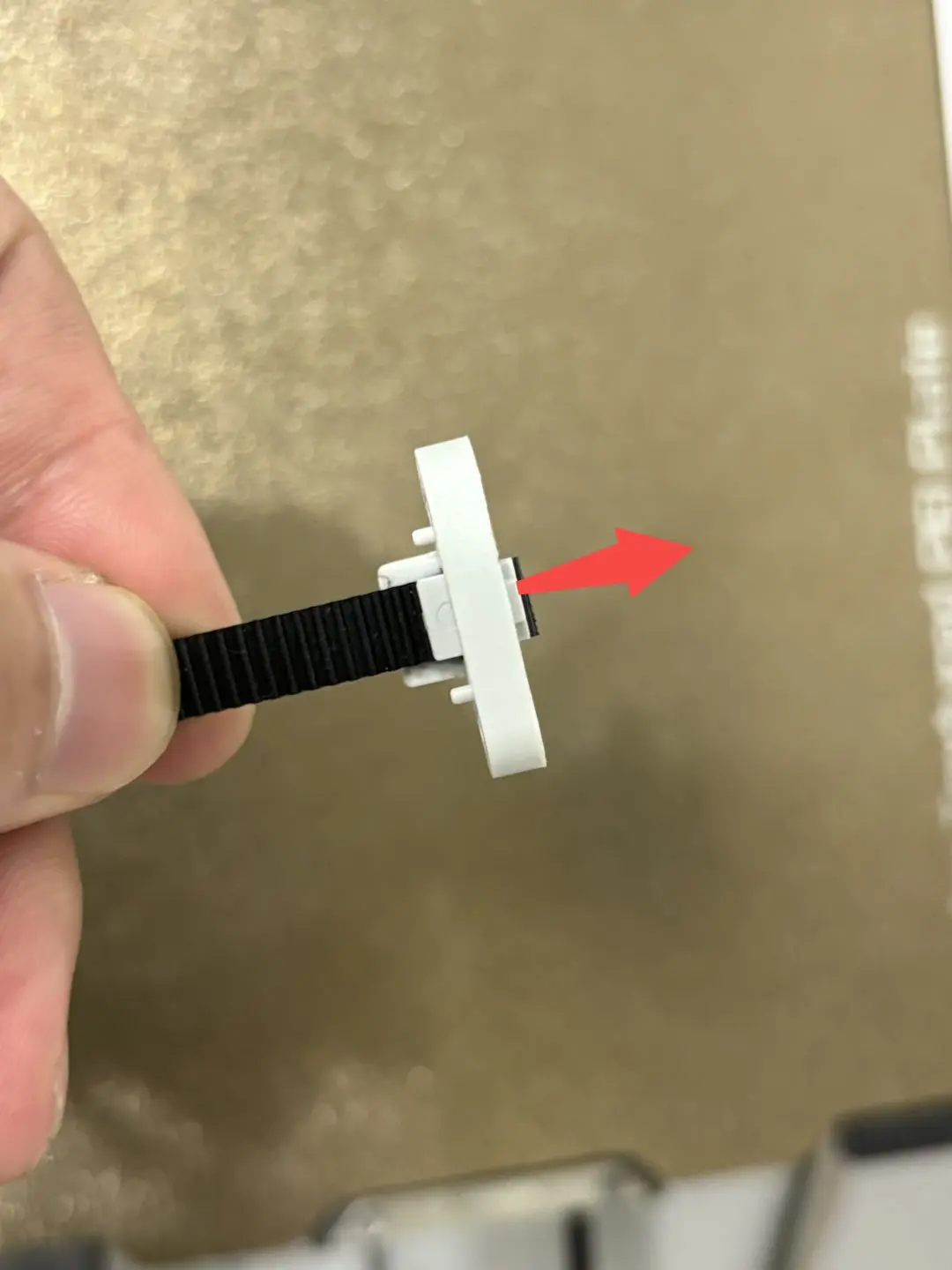

Trin 2: Når remmen er løsnet, holder du remklemmen og fjerner remmen fra klemmen.

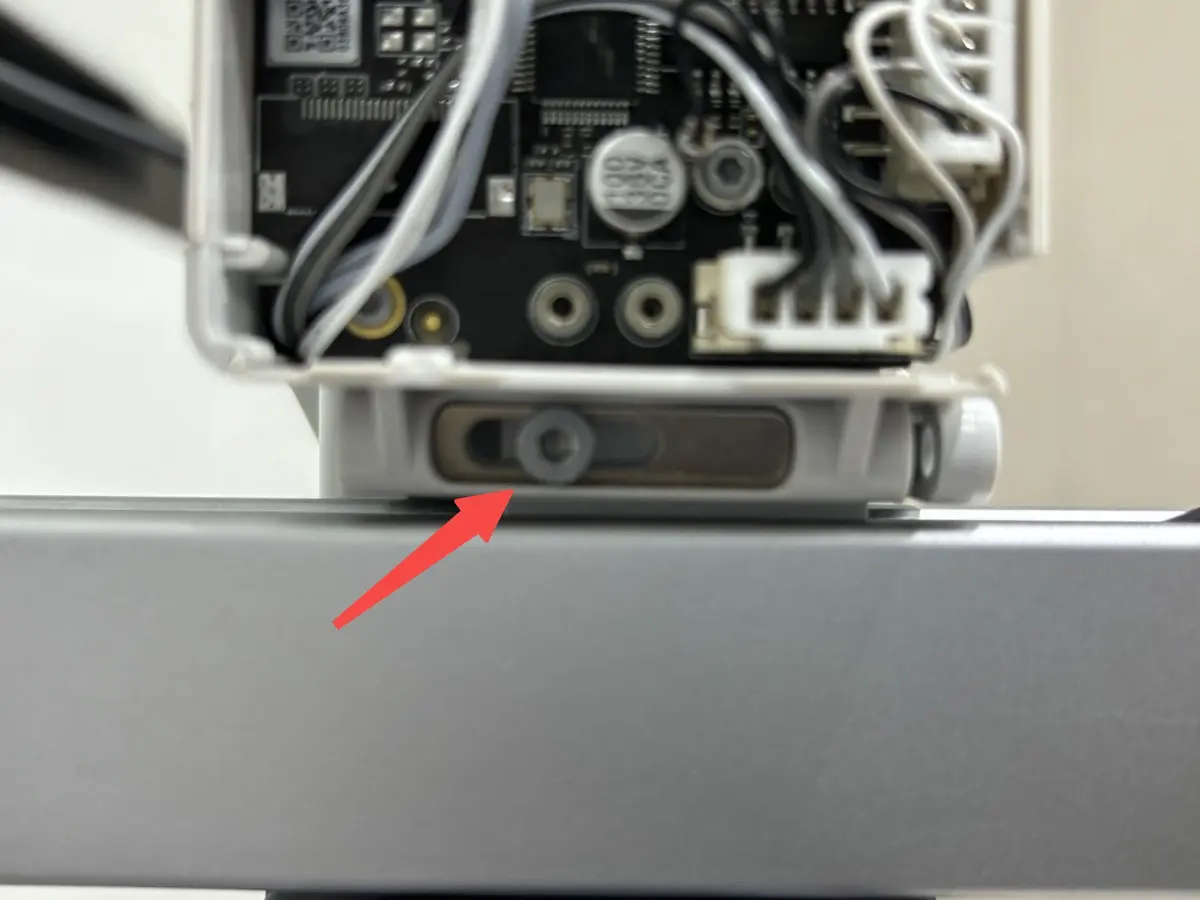

Trin 3: Løsn skruerne bag printhovedet, og fjern skruen og jernpladen;

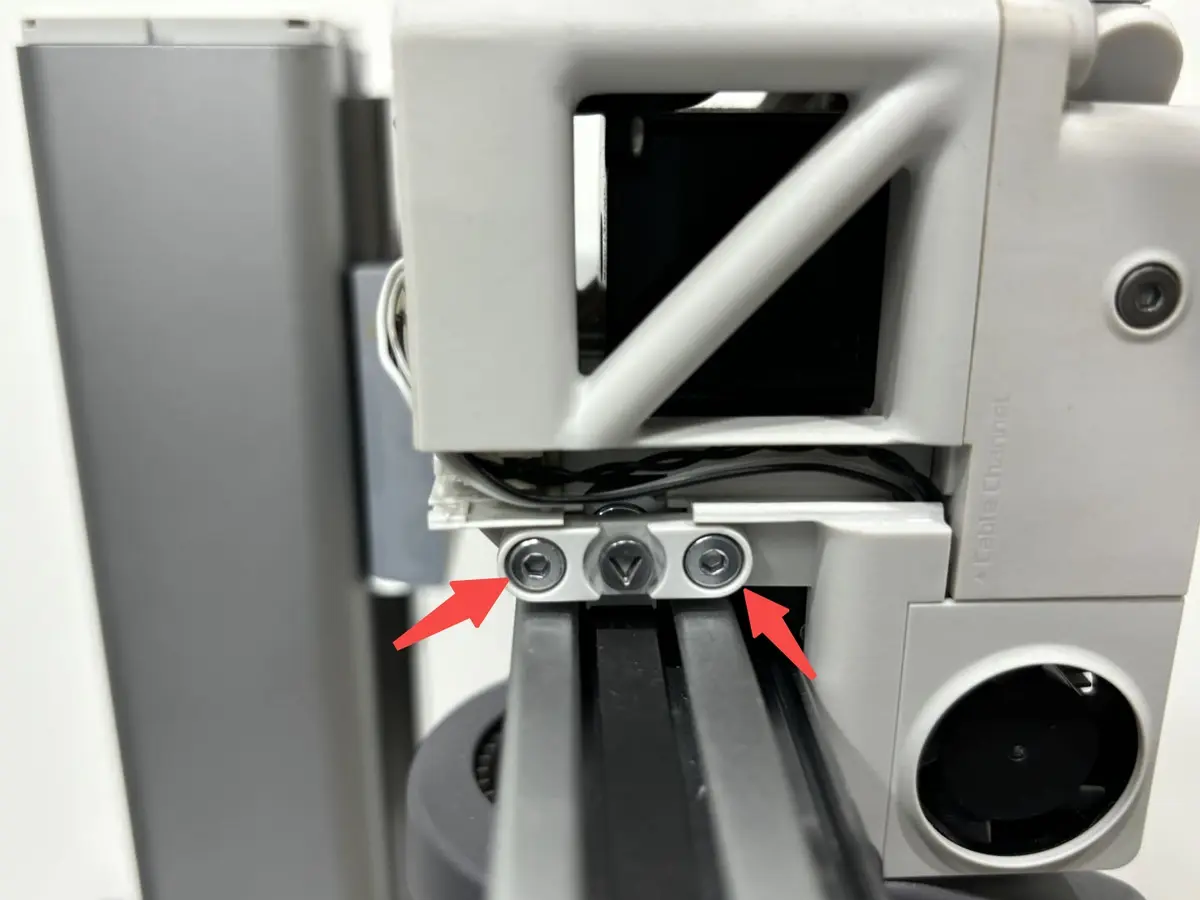

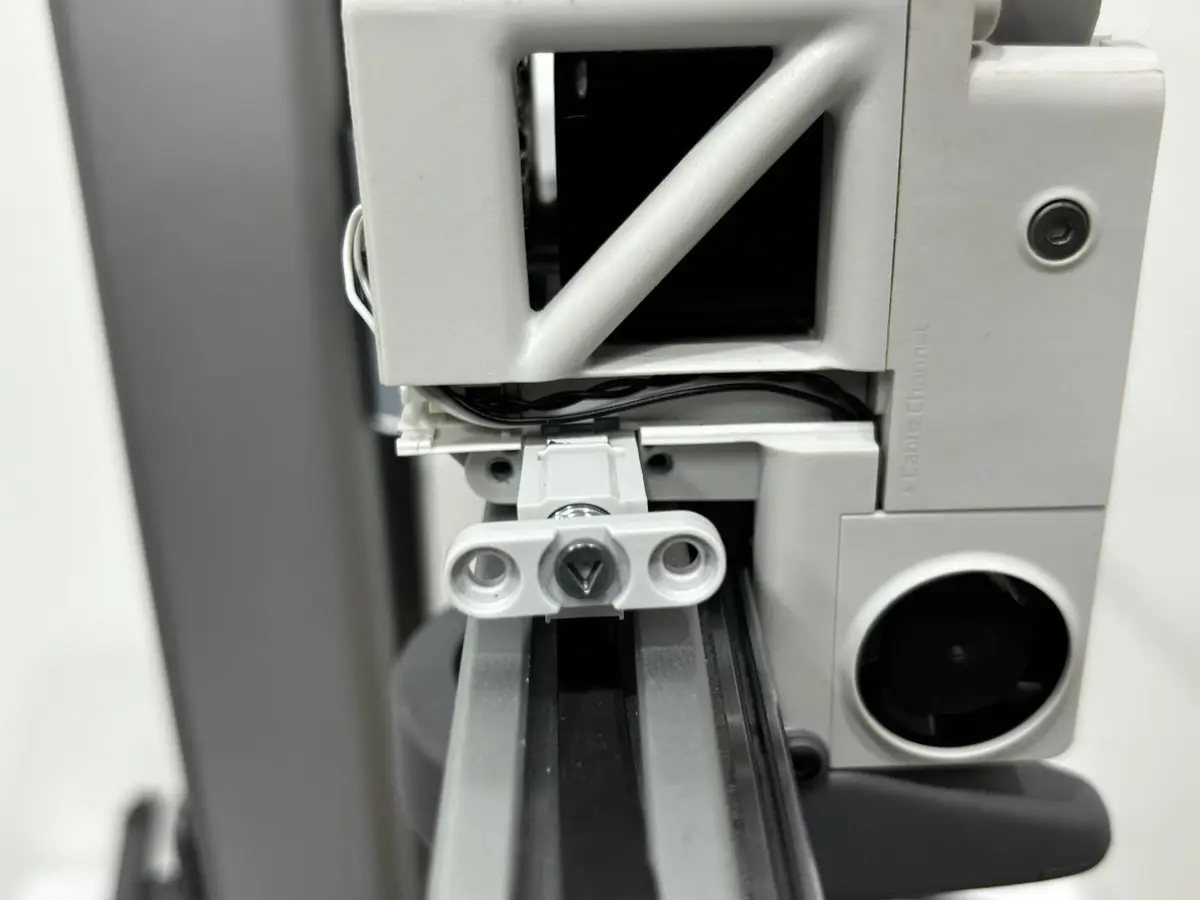

Løsn to skruer, og fjern den venstre klemme.

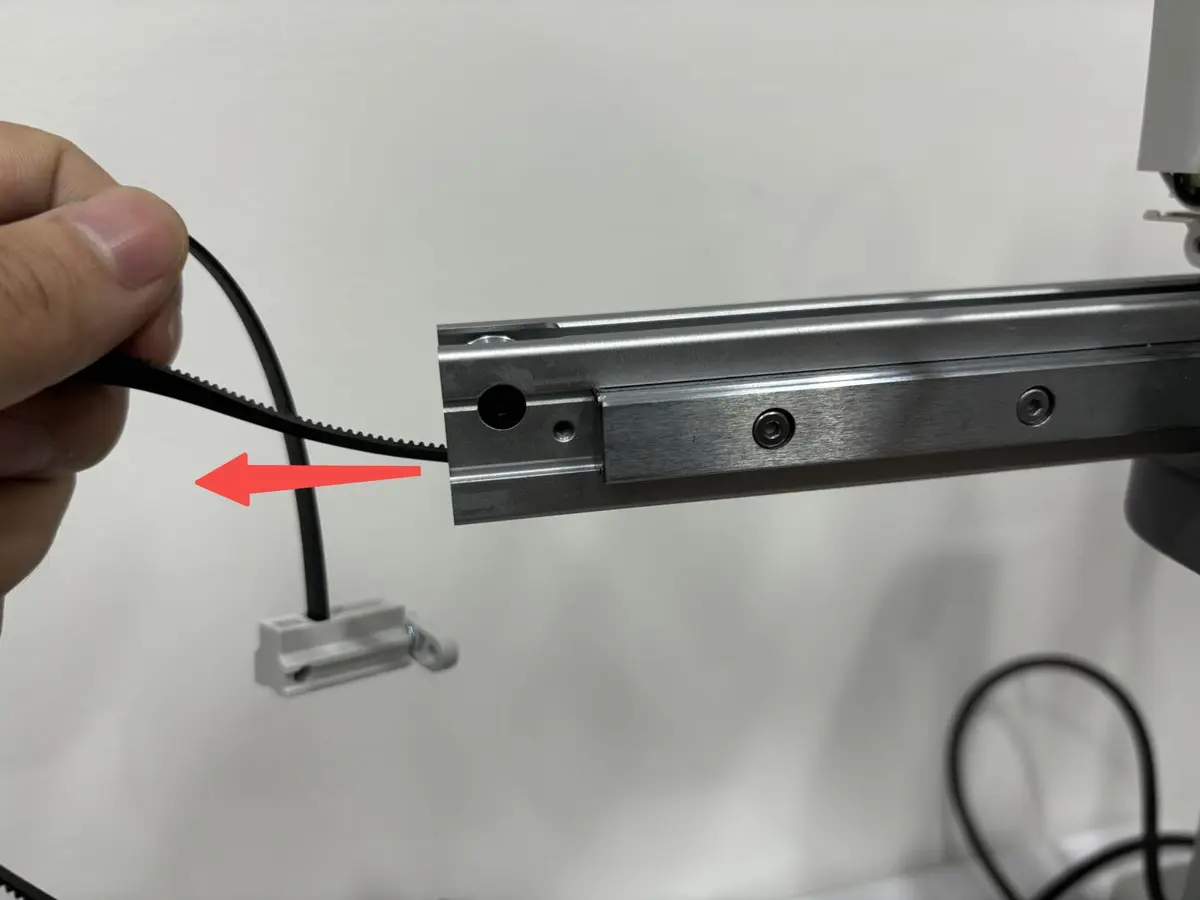

Trin 4: Hold den venstre remklemme, og træk X-remmen ud.

Monter X-remmen

Træk X-remmen på X-aksen

Trin 1: Venstre og højre klemme er formonteret på X-remmen, og hullet mellem motordækslet og X-aksen er lille. Når du har fået den nye rem, skal du derfor adskille den højre klemme fra X-remmen på forhånd og først montere den højre klemme igen, efter at X-remmen er trukket på plads. Sådan fjerner du remmen fra den højre klemme:

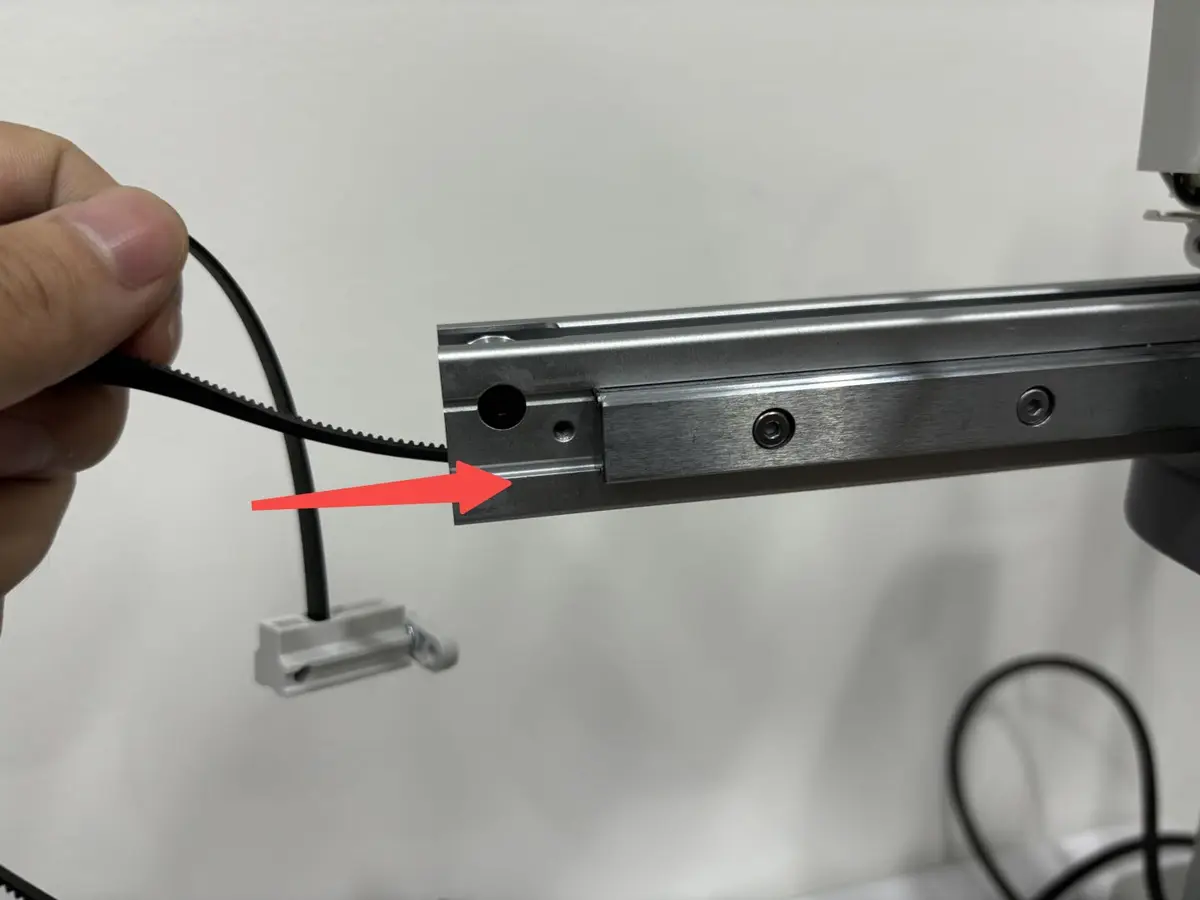

Trin 2: Tjek remmens retning, så tænderne vender opad, og før remmen gennem X-aksen fra undersiden af tomgangshjulet;

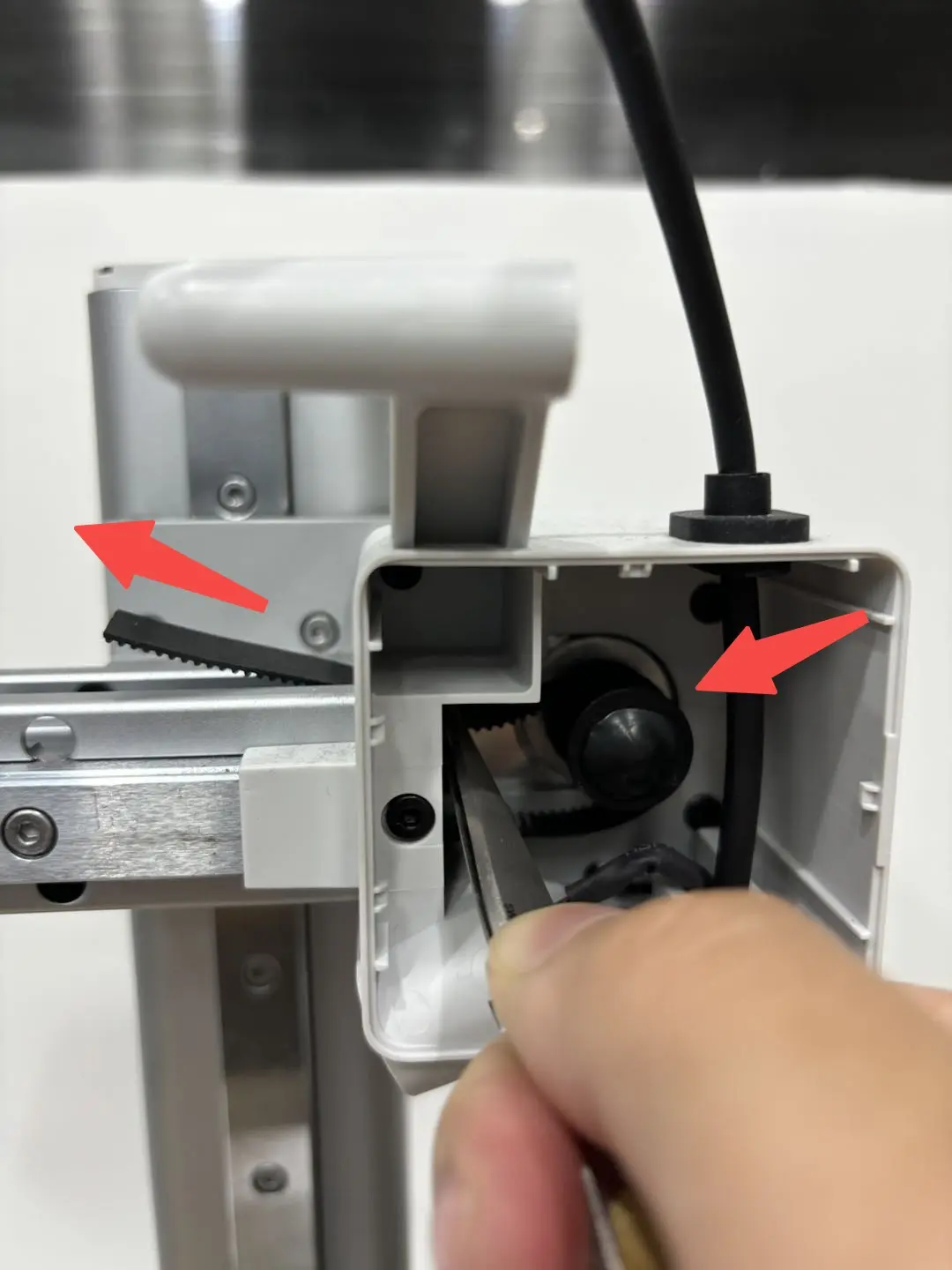

Klem derefter remmen fast med pincetten, før X-remmen rundt om motorens drivhjul, og træk X-remmen ud gennem det lille hul mellem X-aksen og motordækslet.

Trin 3: Sæt den venstre klemme ind i printhovedet, og spænd skruerne. Monter derefter jernpladen på bagsiden af printhovedet igen, og spænd skruen.

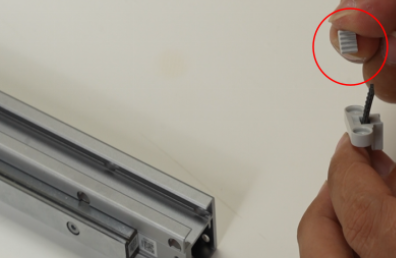

Trin 4: Før remmen gennem den højre klemme, ret remmen ind efter remstrammeren, og pres dem sammen ind i klemmen;

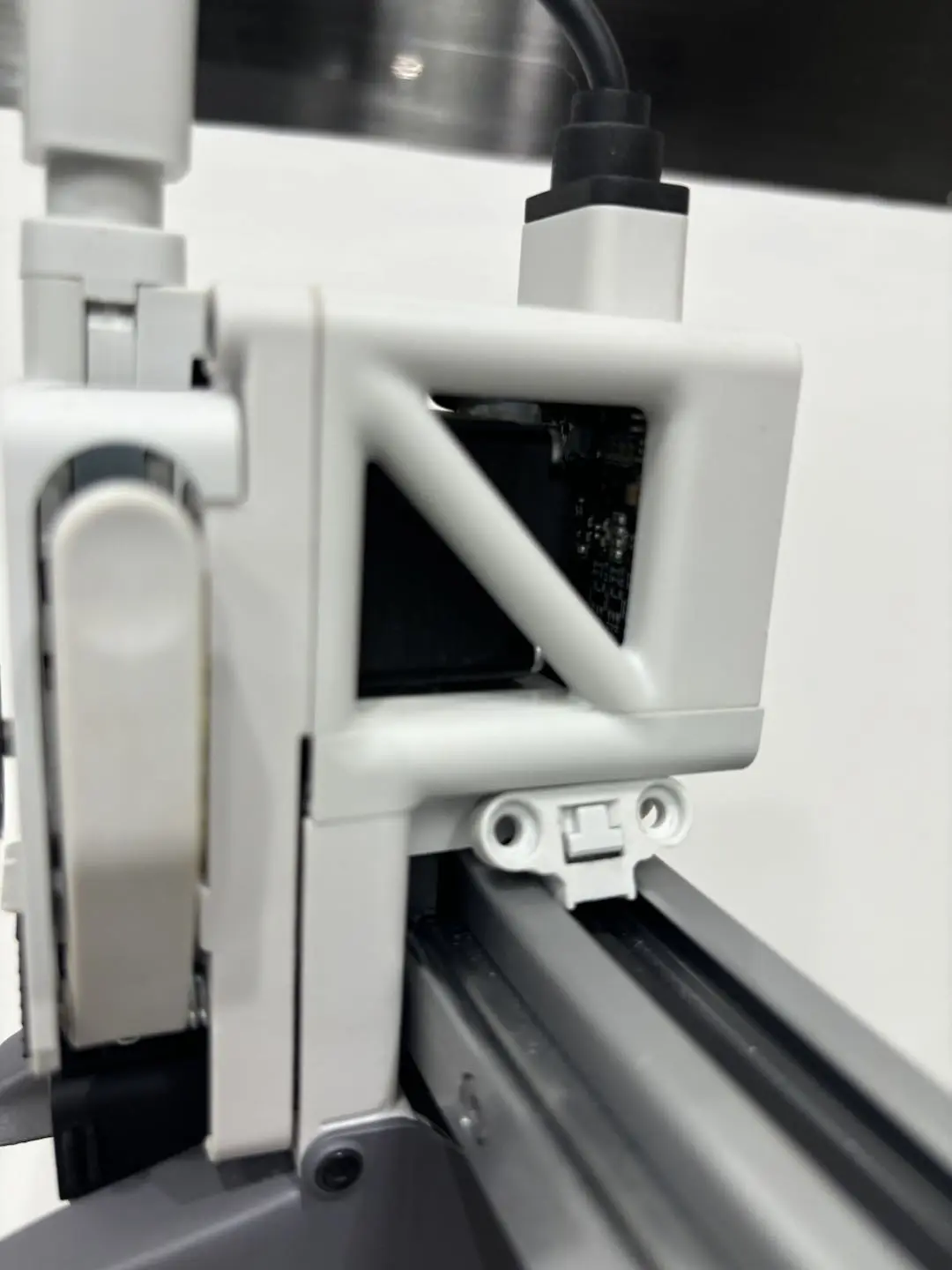

Monter derefter den højre klemme i printhovedet, og spænd skruerne.

Monter motordækslet igen

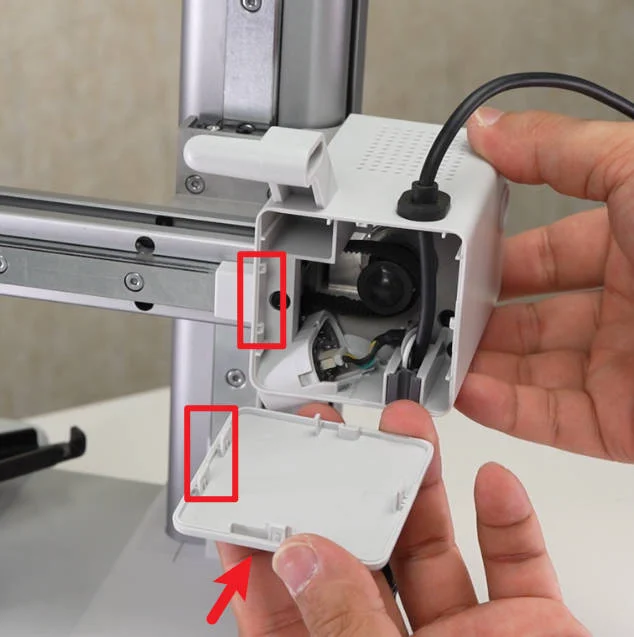

Tjek monteringsretningen, og luk X-motorens frontdæksel.

Monter purge wiper og X-akse-dækslet igen

Trin 1: Sæt X-akse-dækslet ind i X-aksen, og spænd skruen.

Bemærk: Dækslets skrue er kortere end purge wiperens skrue. Hvis den bruges forkert, vil purge wiperens skrue ramme X-aksens tomgangshjul og give unormal modstand på X-aksen samt vedvarende tab af skridt ved homing.

Trin 2: Ret purge wiperens not ind efter beslaget, skub den ind, til overfladen flugter, sæt derefter skruen tilbage i den oprindelige position, og spænd den igen.

Stram X-remmen op

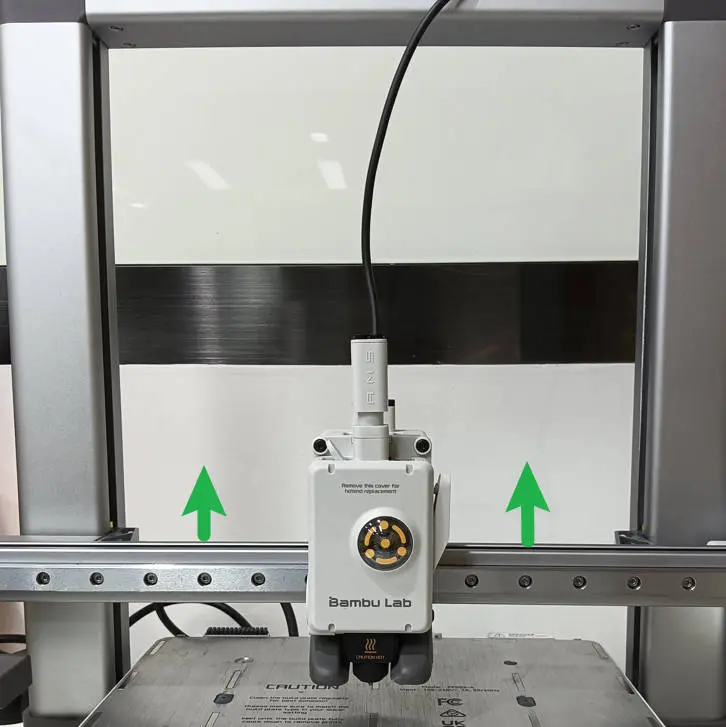

Trin 1: Tænd for strømmen, og betjen printeren. Flyt X-aksen til en position tæt på midten af Z-aksen for at undgå at ridse varmebordet, når printhovedet bevæger sig, og sluk printeren;

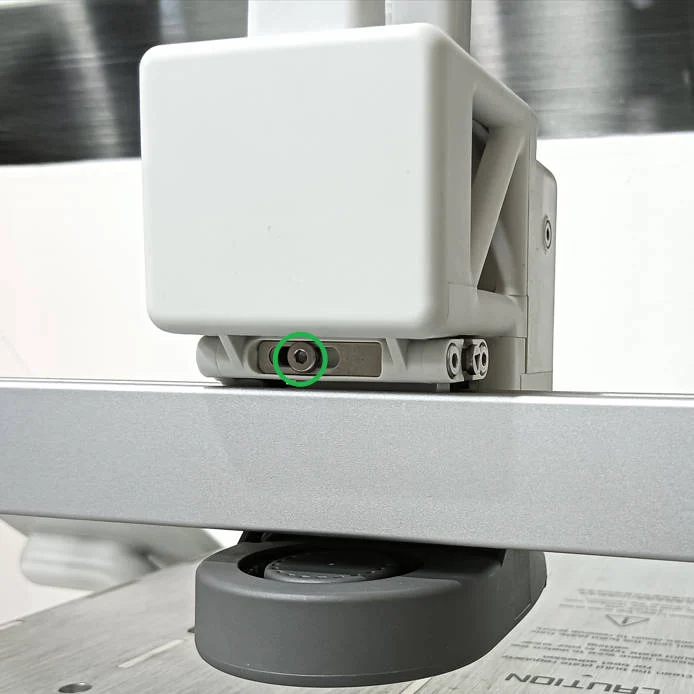

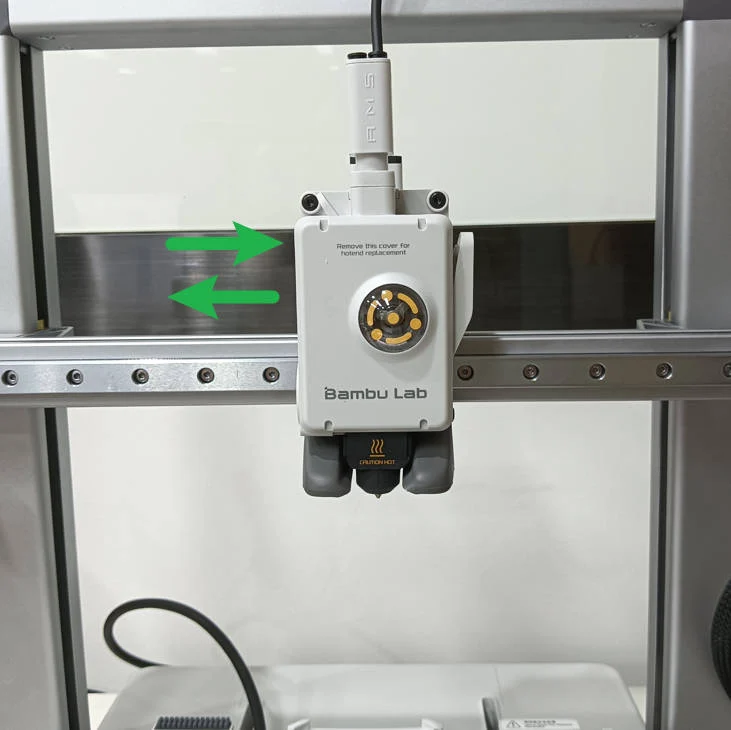

Trin 2: Brug H2.0 unbrakonøglen til at løsne strammeskruen en omgang (løsn den ikke helt), bevæg printhovedet frem og tilbage langs X-aksen tre gange med hånden, og spænd derefter strammeskruen igen.

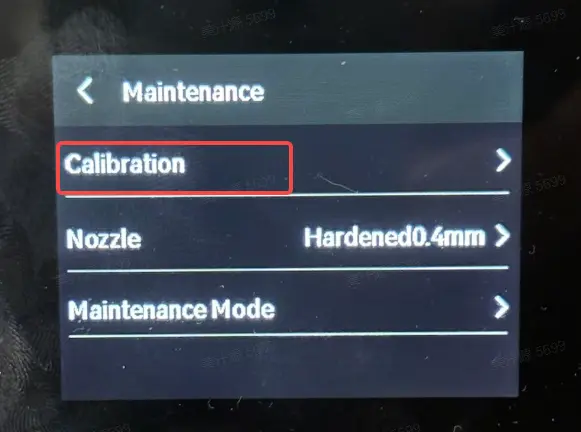

Trin 3: Start printeren, vælg Vibrationskompensation i kalibreringsmenuen, og gennemfør kalibreringen.
