Udskift Y-aksens lineærskinne - A1 mini

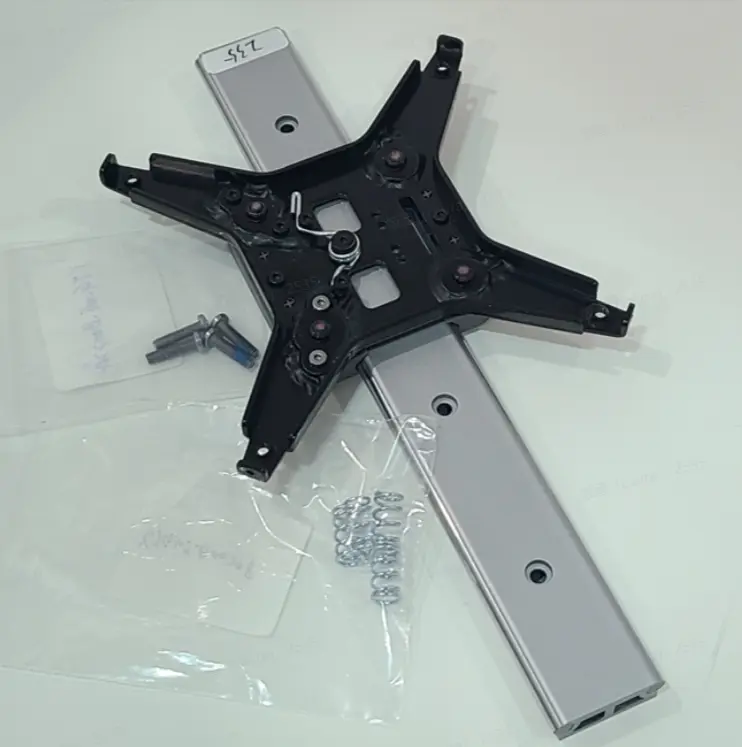

Y-aksens lineærskinne

Værktøj

• H2.0/H1.5 unbrakonøgle
• Skævbidetang
• Spidstang

Sikkerhedstips

Vigtig påmindelse!

Inden du udfører vedligeholdelse på printeren og dens elektroniske enheder (herunder kabler til toolhead), skal du slukke for printeren og afbryde strømforsyningen for at undgå kortslutninger, der kan forårsage skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, skal du først kontrollere temperaturen på hotend og varmeplade for at undgå at arbejde under høje temperaturer. Hvis du er nødt til at arbejde under høje temperaturer, skal du bruge varmeisolerende handsker for at sikre, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har spørgsmål til denne guide, kan du klikke her for at oprette en sag, så svarer vi hurtigt og giver dig den hjælp, du har brug for.

Udskiftningstrin

Fjern bundpladen

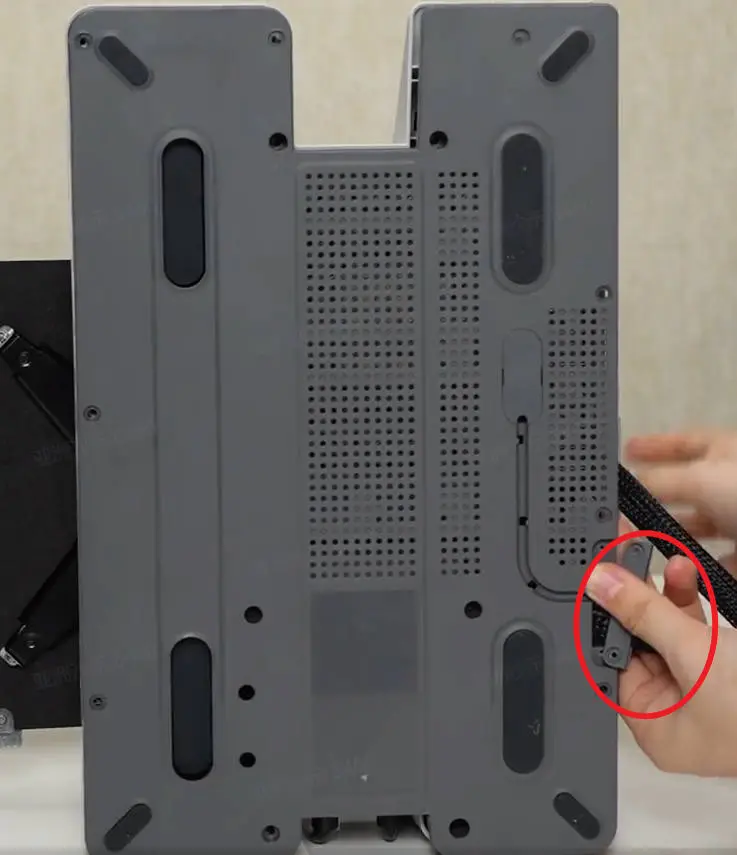

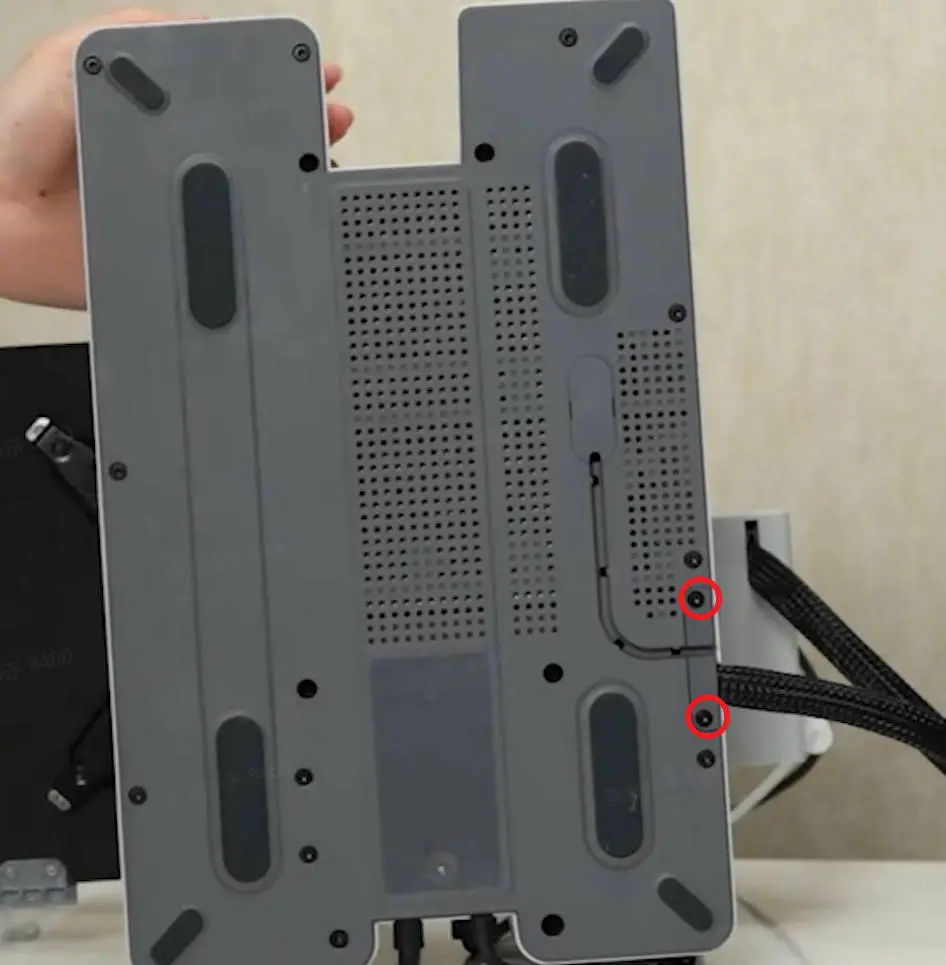

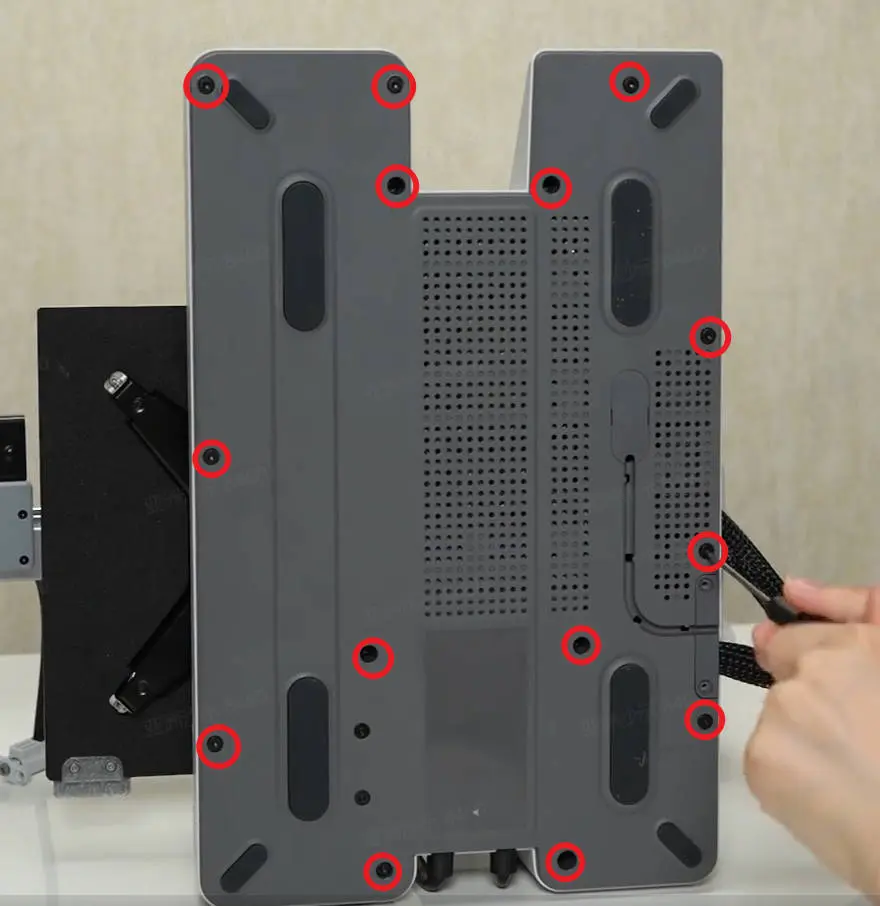

Vip printeren bagover, brug en H2.0 unbrakonøgle til at fjerne 2 skruer, fjern derefter yderligere 14 skruer, træk i kabelbinderens nylonnet for at løsne bundpladen, og fjern bundpladen.

Fjern varmepladen

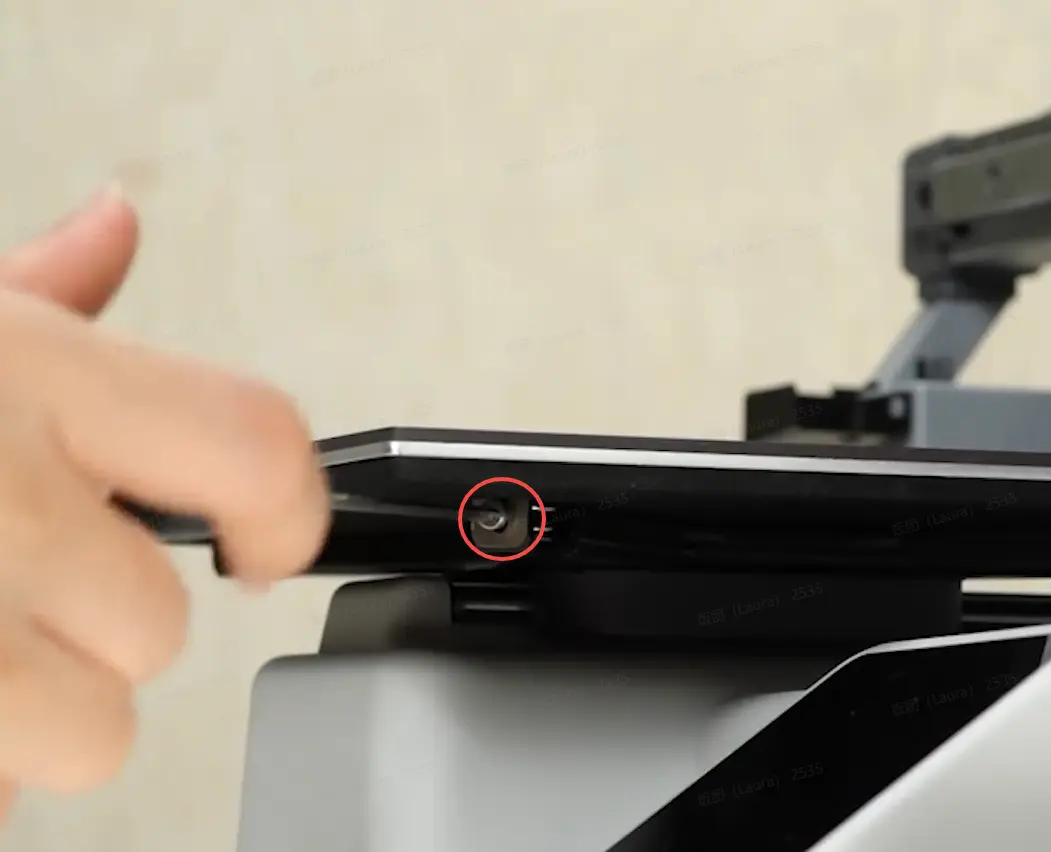

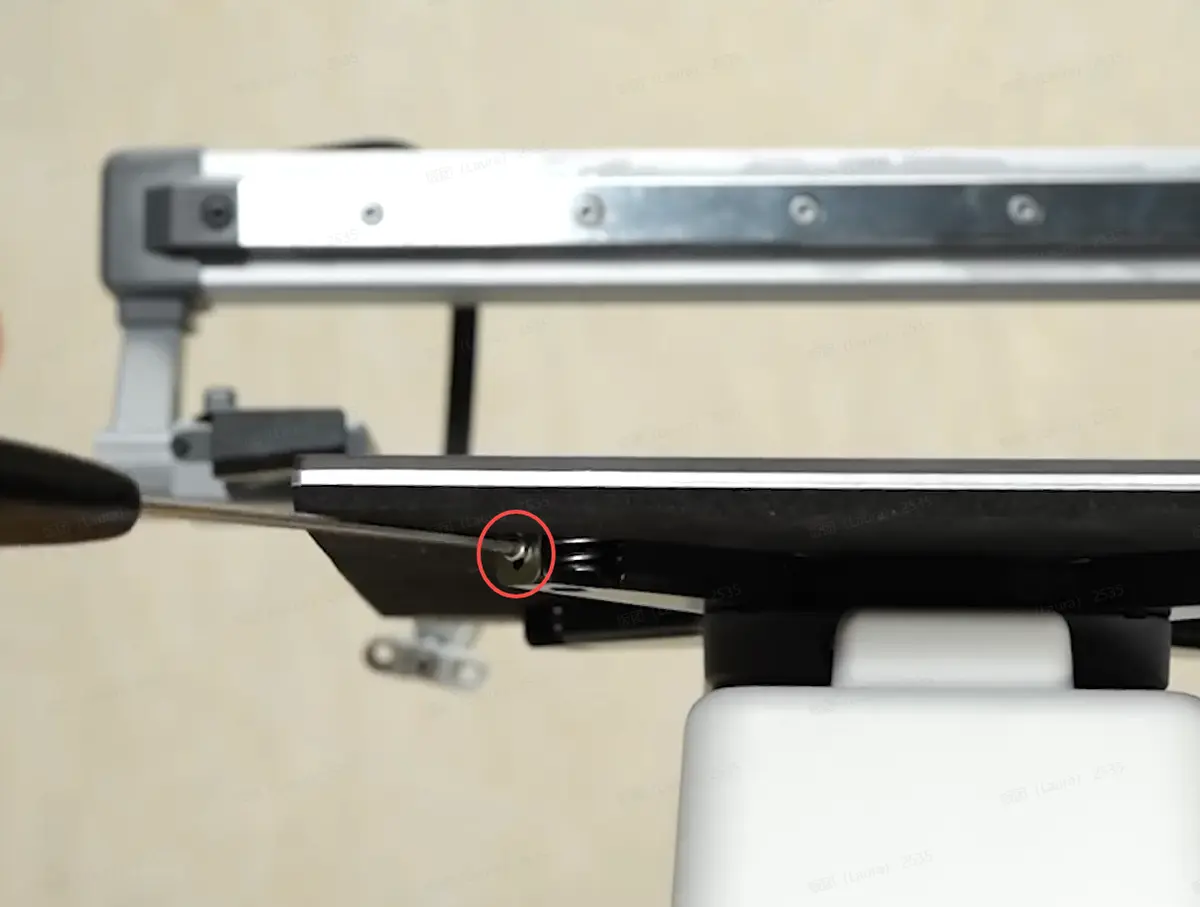

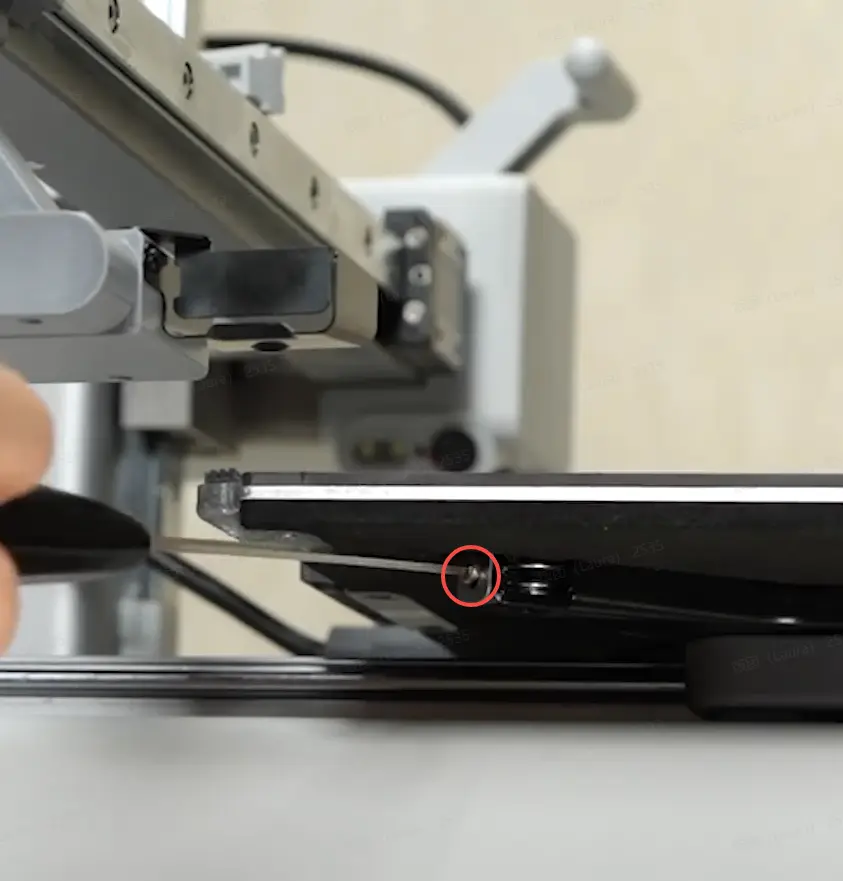

Stil printeren oprejst, og fjern 3 fastgørelsesskruer til varmepladen fra varmepladens beslag;

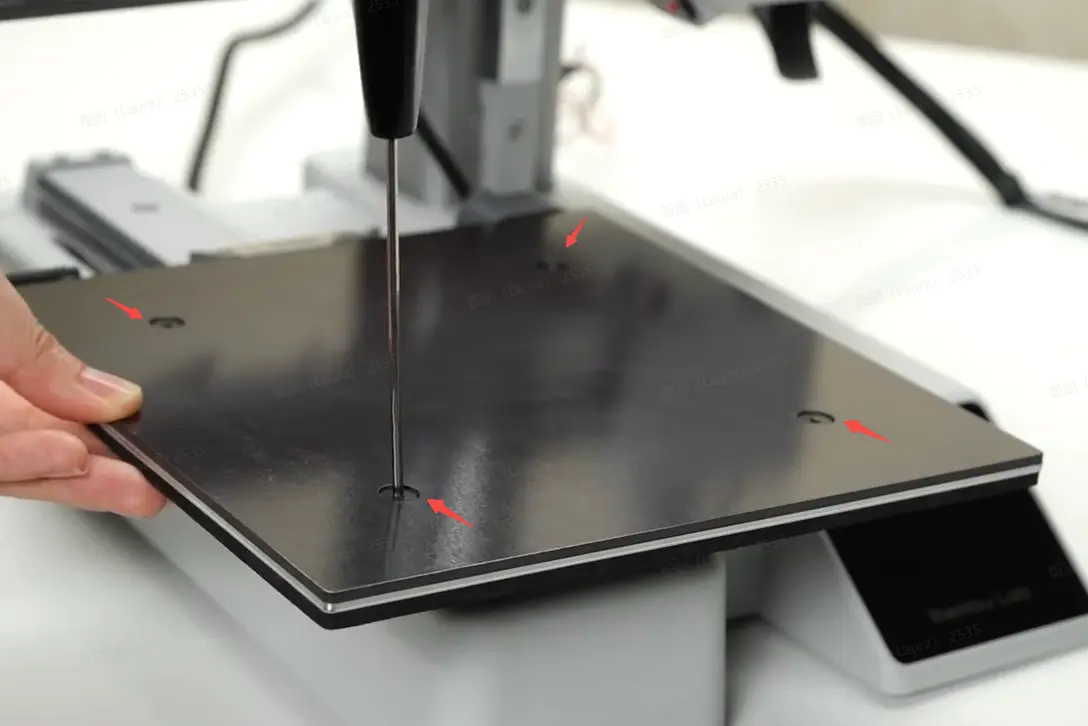

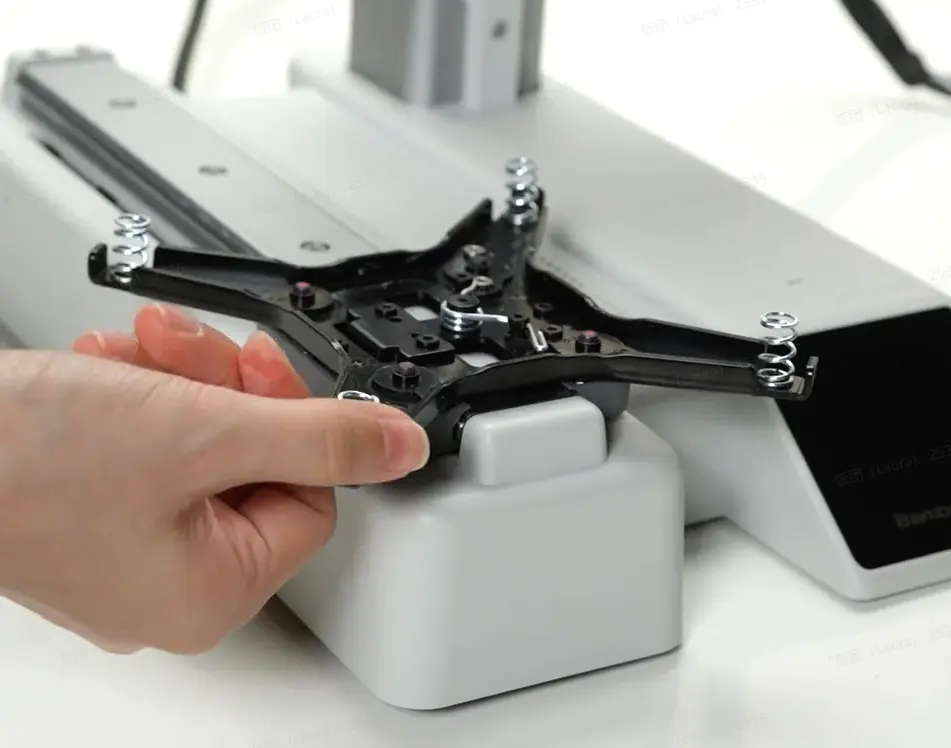

Tryk varmepladen ned med hånden, brug en H2.0 unbrakonøgle til at fjerne 4 nivelleringsskruer, og tag varmepladen og justeringsfjedrene af.

Fjern Y-aksens lineærskinne

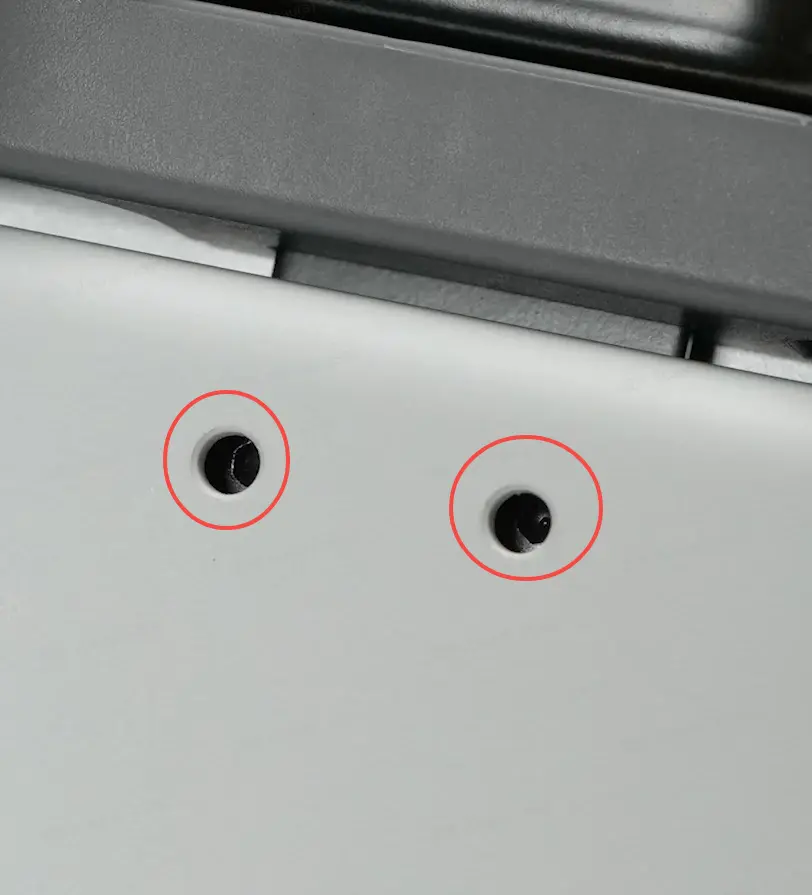

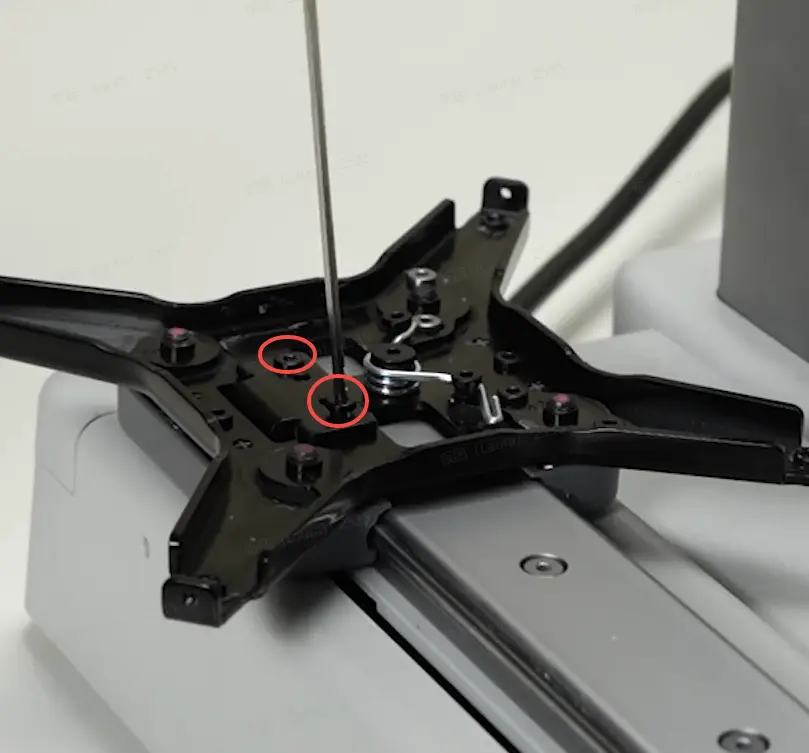

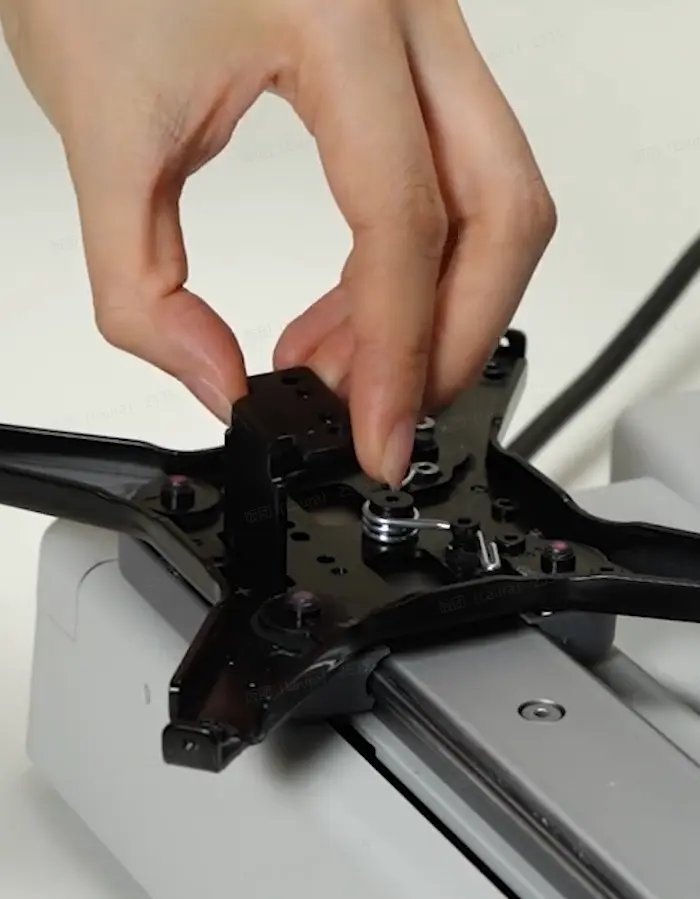

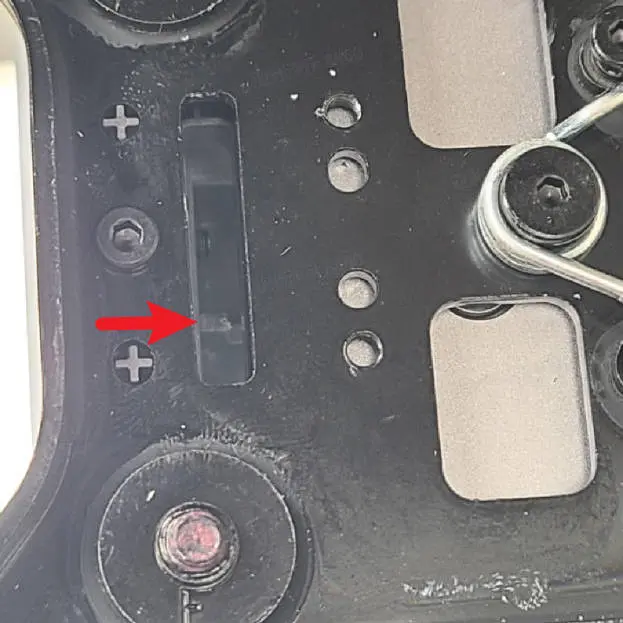

Skub varmepladens beslag bagud for at blotlægge de 2 skruer på forbindelsespladen (figur 1), og løsn skruerne helt. Fjern derefter de 2 skruer på vognen (figur 2), og tag forbindelsespladen af;

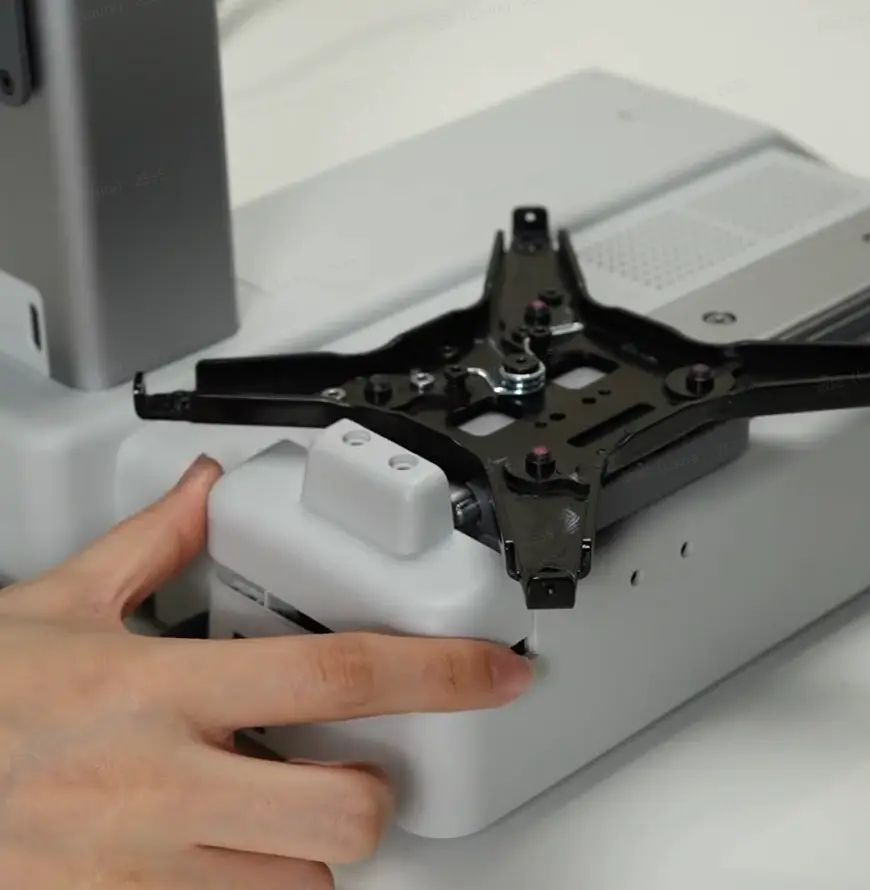

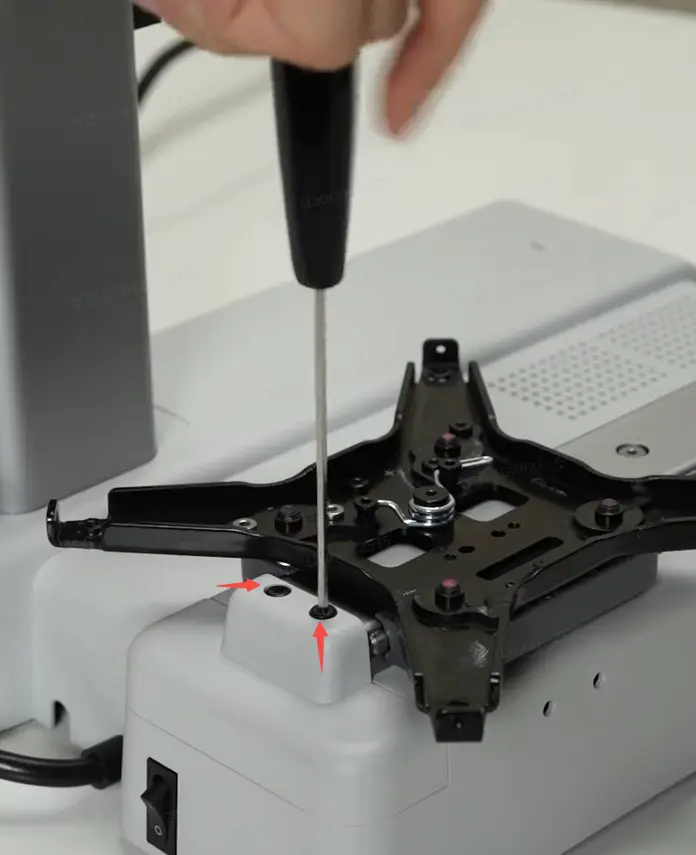

Fjern 2 skruer, og tag Y-aksens bagdæksel af;

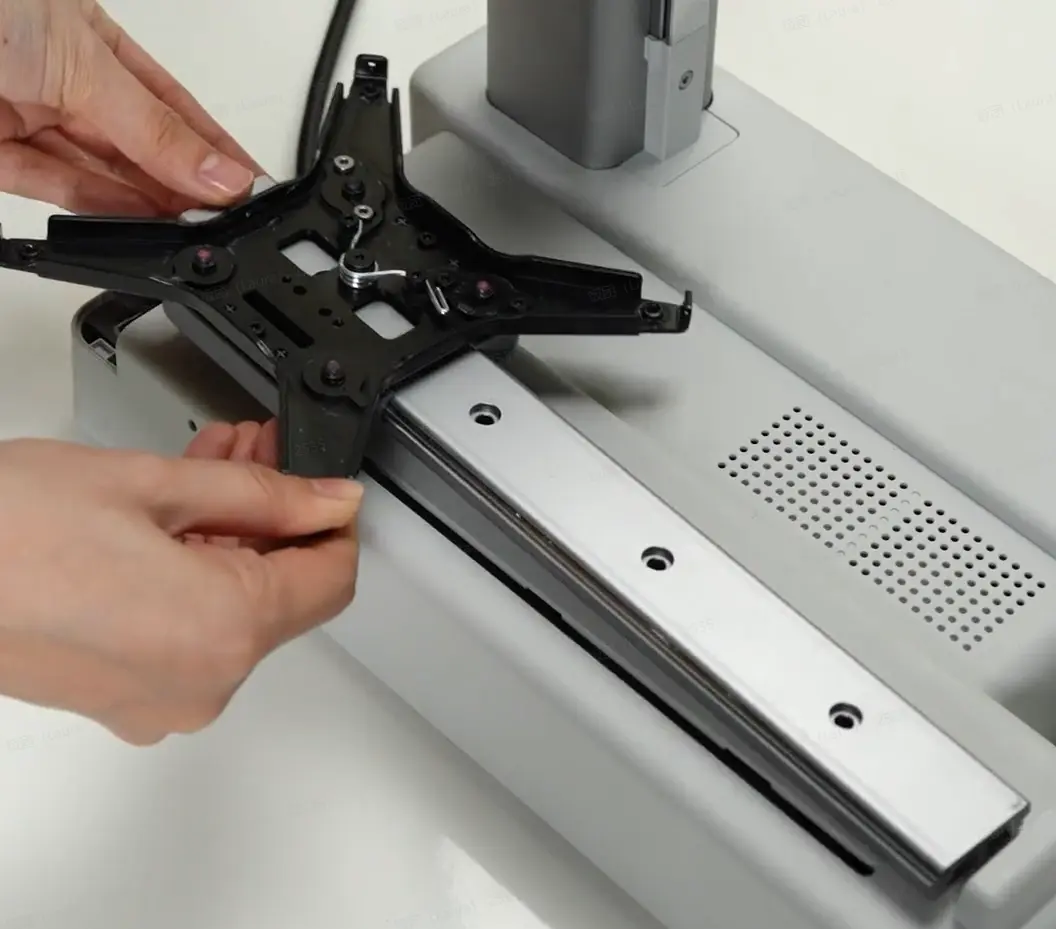

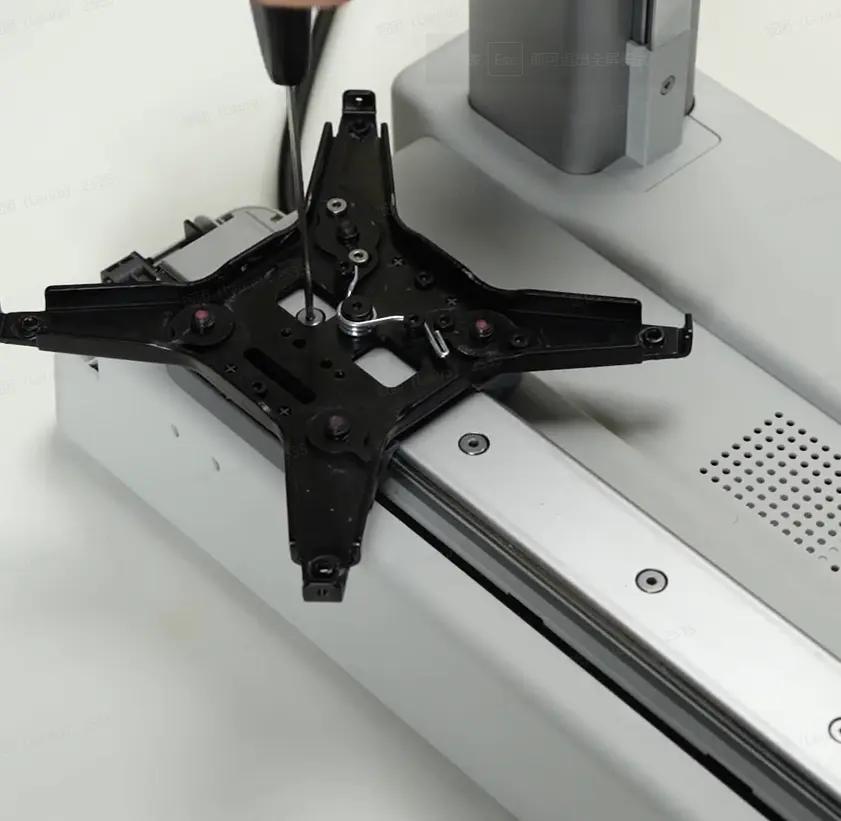

Fjern 4 skruer til lineærskinnen, og tag Y-aksens lineærskinne ud. Når du fjerner lineærskinnen, skal du holde fast i både beslaget og lineærskinnen samtidigt, så den ikke glider.

Monter Y-aksens lineærskinne

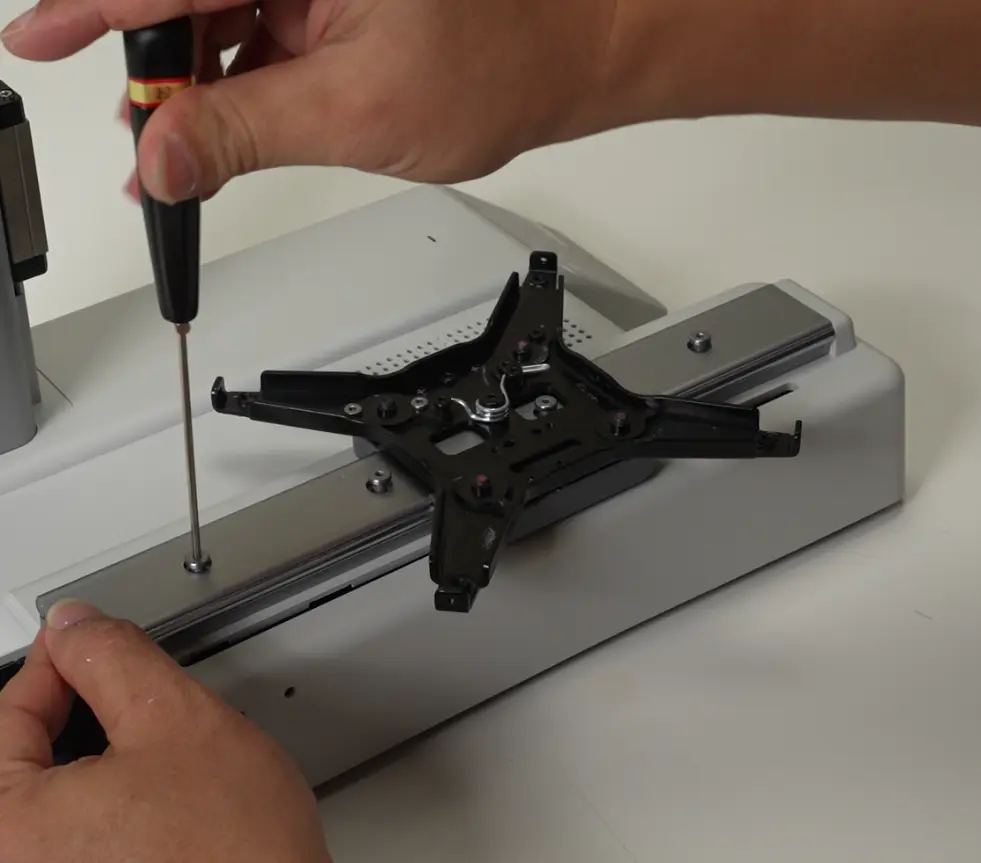

Placer Y-aksens lineærskinne på basen, ret skruehullerne ind, sæt 4 skruer i, og spænd dem skiftevis;

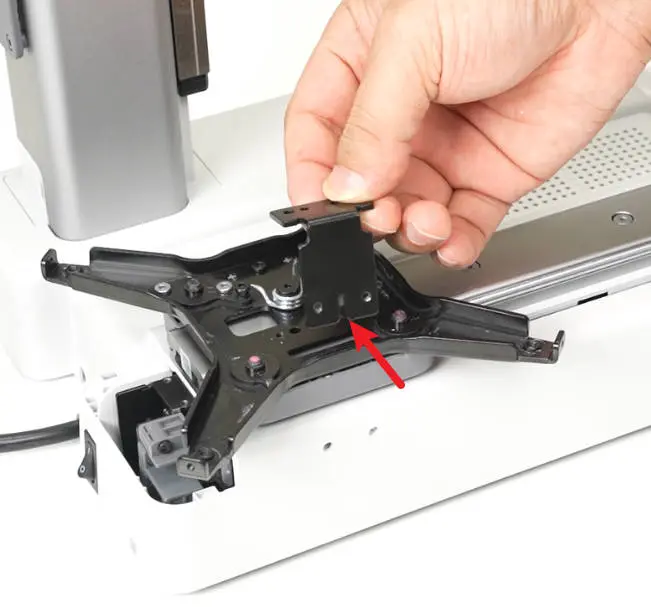

Flyt varmepladens beslag for at blotlægge klemmen til Y-aksens tandrem, monter derefter forbindelsespladen, kontroller at den sidder korrekt, og fastgør forbindelsespladen med 2 skruer;

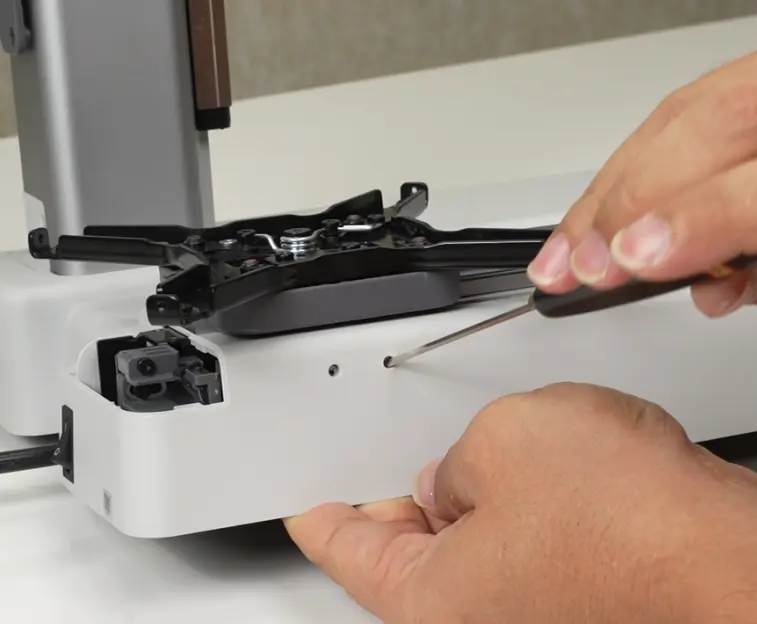

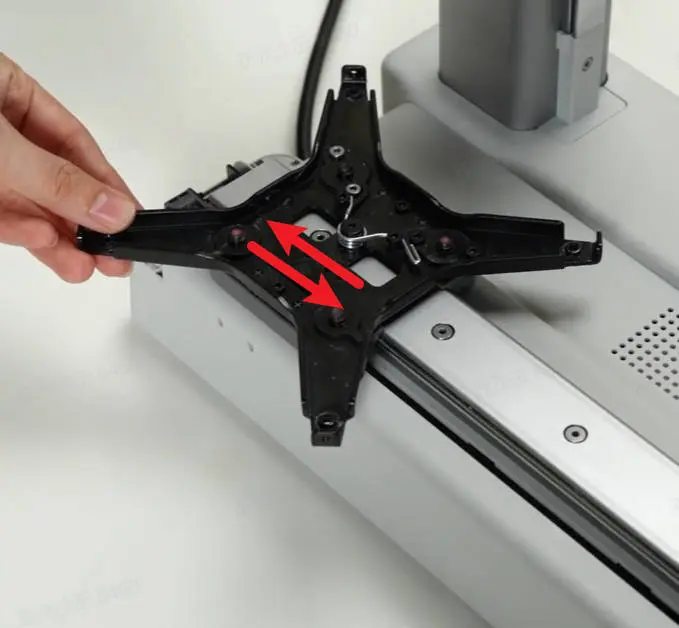

Spænd derefter 2 skruer gennem basen, og flyt varmepladens beslag for at kontrollere, at beslaget kan trække Y-remmen jævnt.

Monter Y-aksens bagdæksel, og spænd 2 skruer.

Monter varmepladen

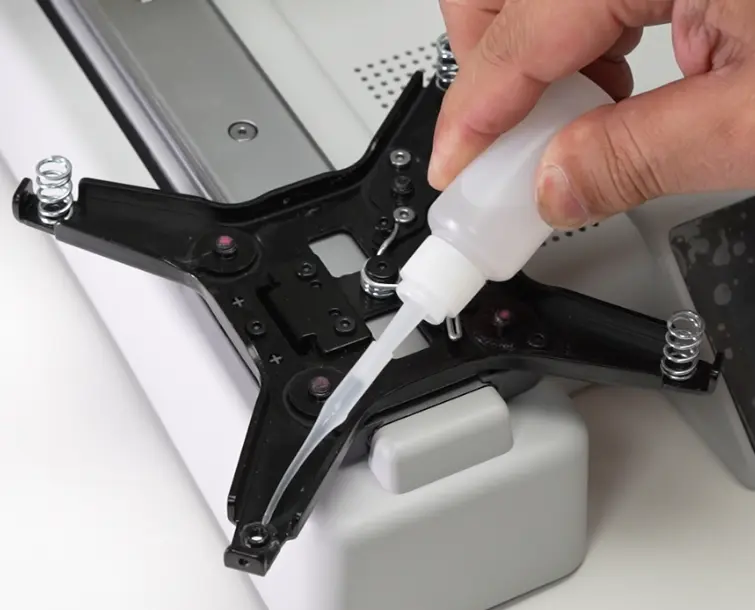

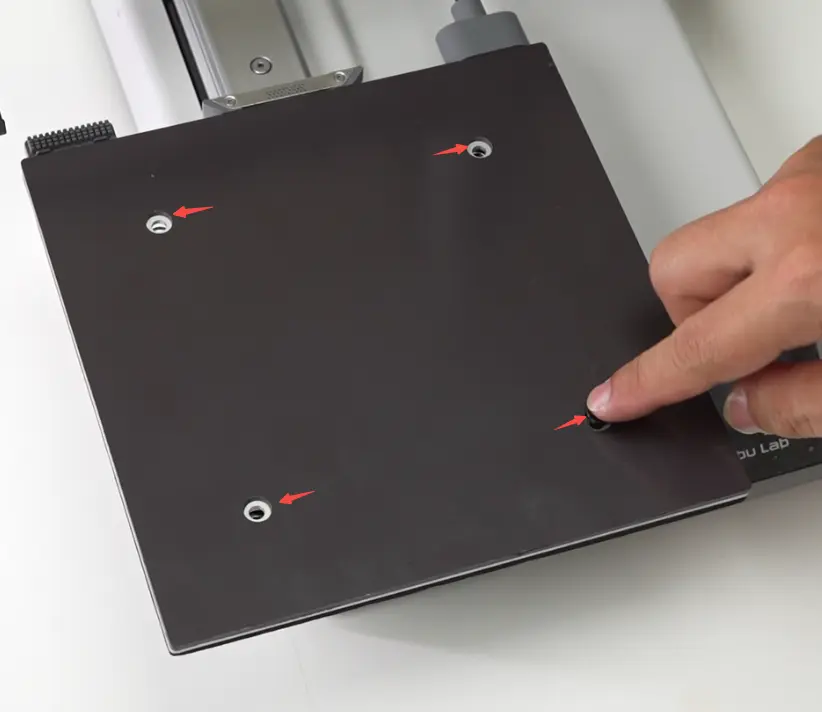

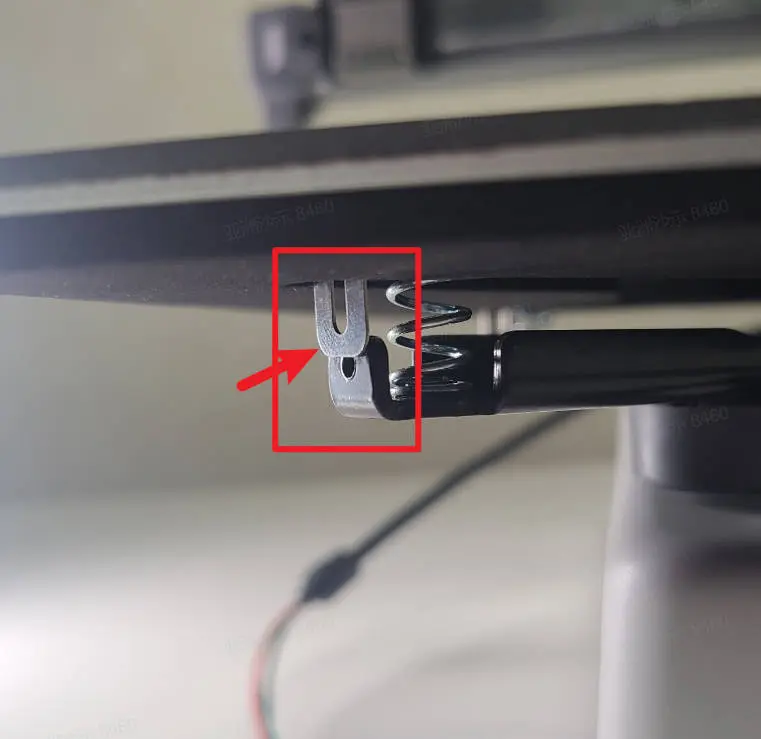

Forfastgør de 4 fjedre i de tilsvarende positioner med lim, ret fjederpositionerne ind, placer varmepladen, og kontroller fra undersiden af varmepladen, at de 3 fastgørelsesstykker på varmepladen alle er uden for varmepladens beslag;

Limningen er primært for at gøre det nemmere at montere fjedrene og har ingen anden særlig funktion. Hvis fjedrene allerede er fastgjort, er det ikke nødvendigt at fastgøre dem med lim.

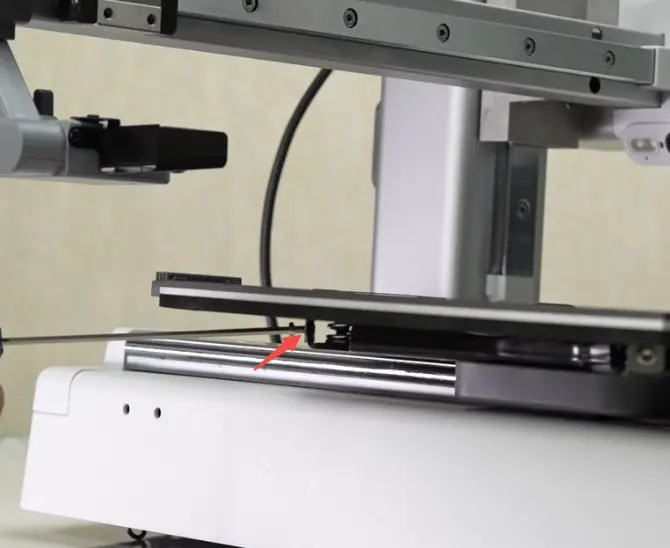

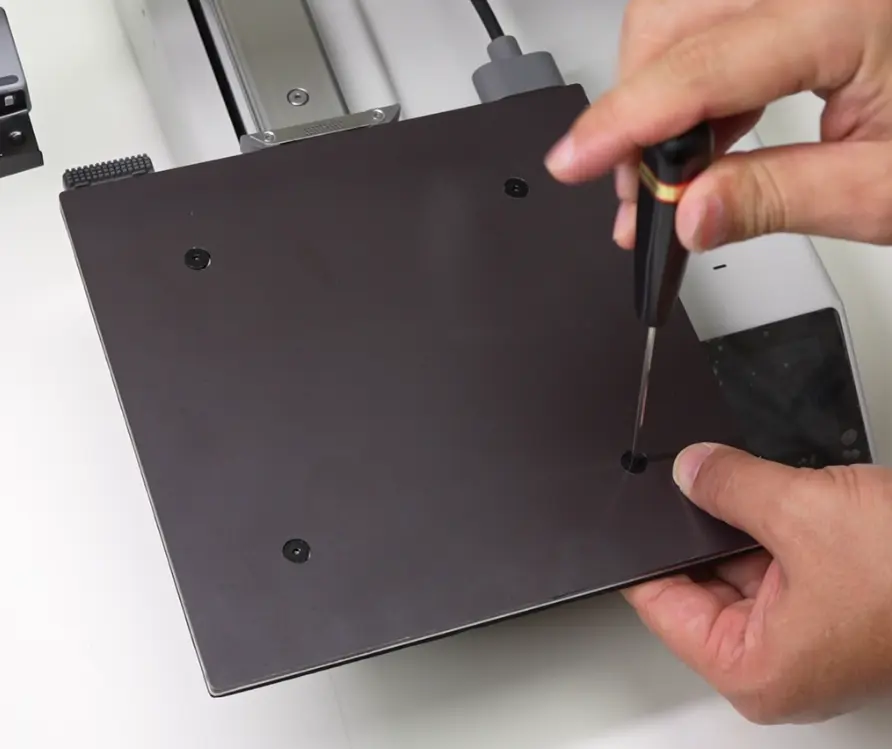

Sæt 4 nivelleringsskruer i, tryk varmepladens nivelleringsfjedre sammen med hånden, så nivelleringsskruerne kan spændes. Når alle er spændt, løsnes disse 4 nivelleringsskruer ensartet med 1 omgang; monter 3 fastgørelsesskruer til varmepladen, men spænd dem ikke. Disse 3 skruer skal spændes, efter at den manuelle nivellering af varmepladen er gennemført;

Monter bundpladen

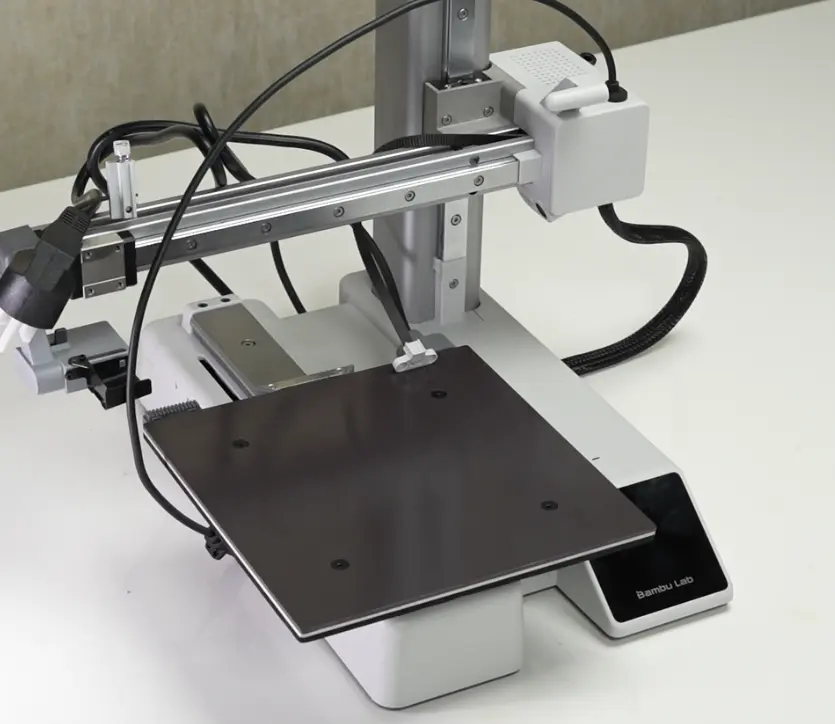

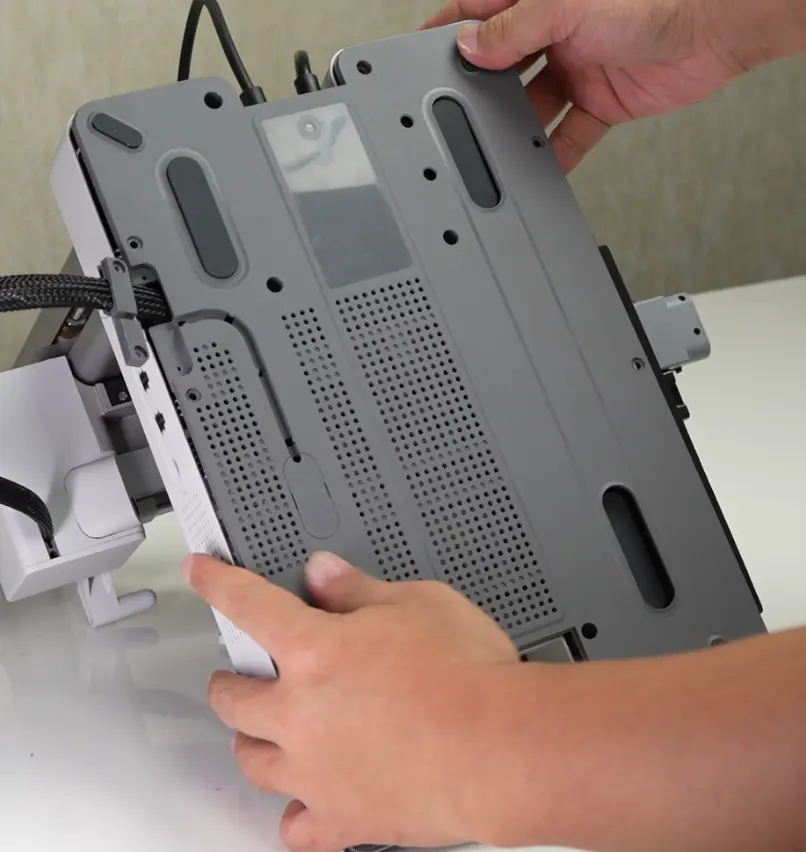

Monter bundpladen, ret positionen ind, og fastgør den med 14 skruer; monter derefter kabelklemmen, og fastgør den med 2 skruer; stil printeren oprejst.

Kalibrering af enheden

Efter af- og påmontering af varmepladen er manuel nivellering af varmepladen påkrævet. Klik på Manuel nivellering af varmeplade for at lære den præcise fremgangsmåde.
