Udskiftning af filamentcutter-arm til X2D

Filamentcutter-arm

🔎 Find X2D filamentcutter-arm i Bambu Lab-butikken.

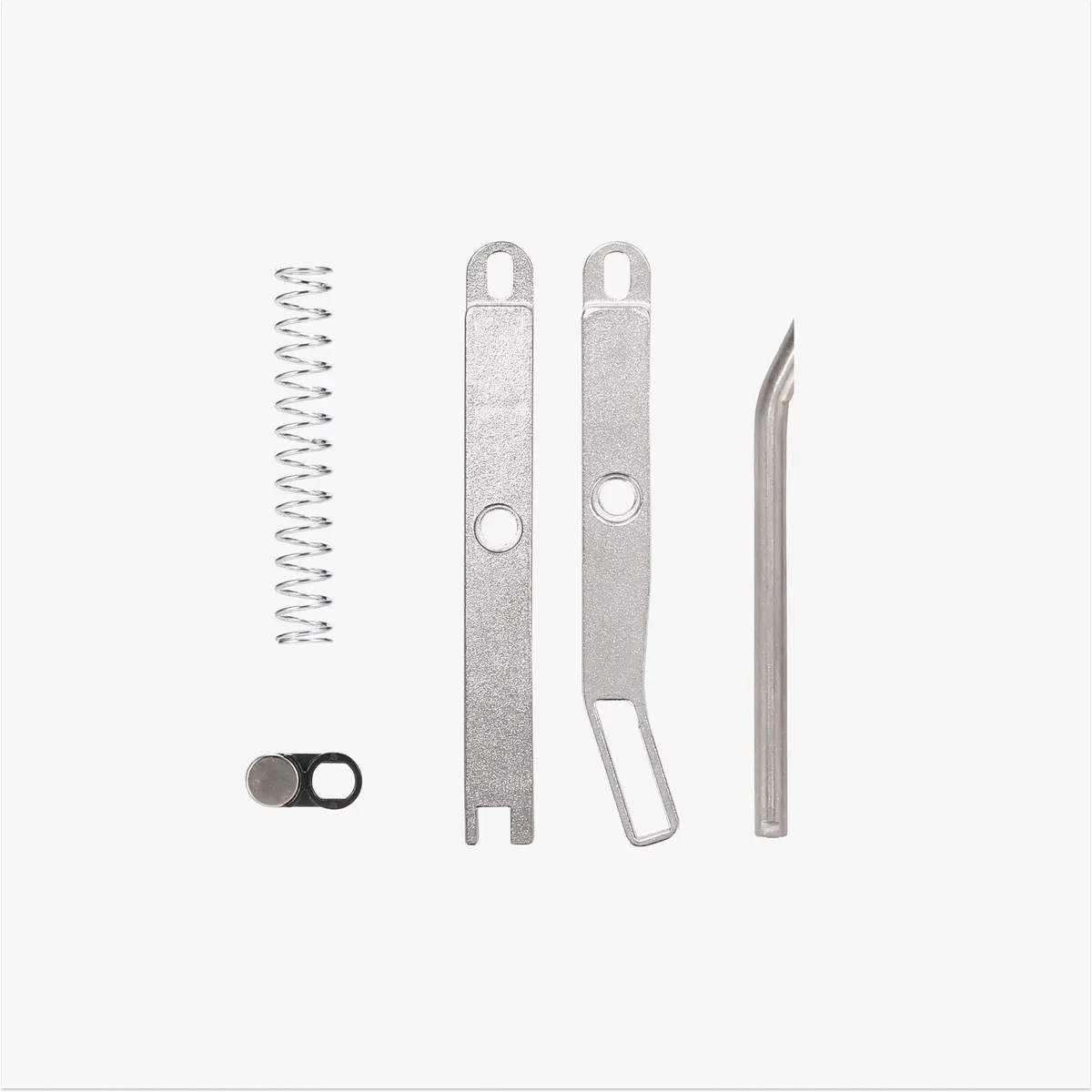

Filamentcutter-armen er et sæt metalarme, der aktiverer filamentcutter-mekanismen.
(Der følger kun én rund stang med i tilbehørspakken)

Kompatibel printermodel

Bambu Lab X2D

Hvornår skal den udskiftes

Udskift den, når filamentcutter-armen ikke fungerer korrekt, eller når ekstruderens filamentsensor-magnet er beskadiget.

Nødvendigt værktøj og materialer

H1.5 unbrakonøgle

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømforsyningen, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer i forbindelse med denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så hjælper vi dig hurtigst muligt.

Den højre filamentcutter-arm kan kun udføre manuelle test af filamentskæring, når den er løftet, ellers sætter den sig fast.

Videoguide

Afmonter den gamle filamentcutter-arm

Trin 1. Afmonter toolhead-dækslet

For lettere arbejde kan du se Guide til udskiftning af toolhead-kabinet til X2D for at afmontere toolhead-dækslet.

Trin 2. Afmonter den venstre filamentcutter-arm

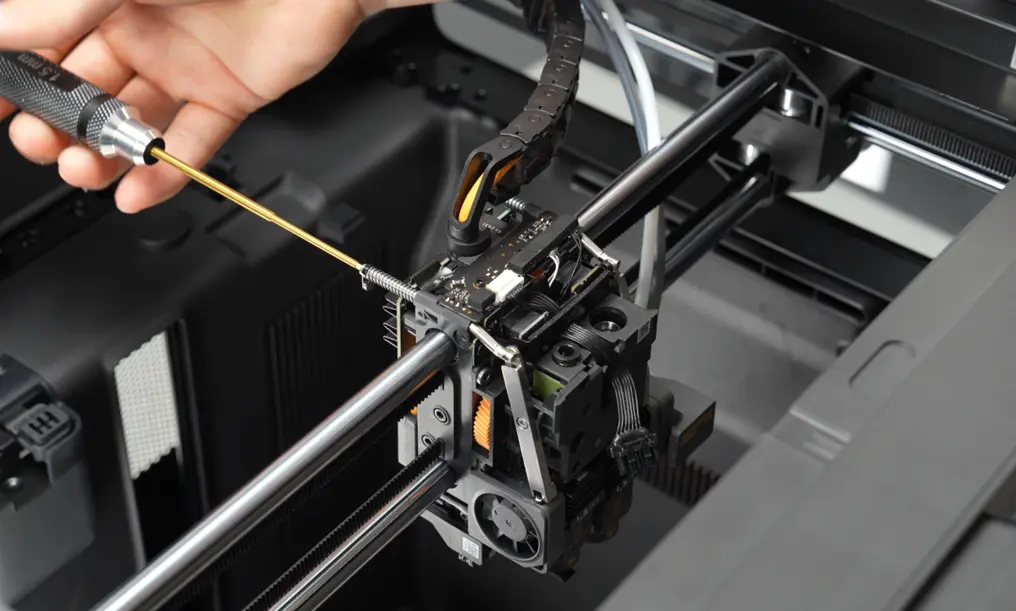

Brug H1.5 unbrakonøglen til at skrue den enkelte skrue ud bag den venstre filamentcutters runde stang.

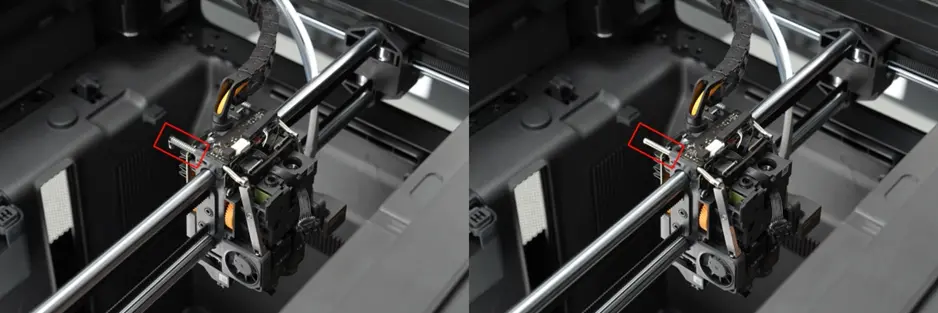

Fjern ekstruderens filamentsensor-magnet og fjeder.

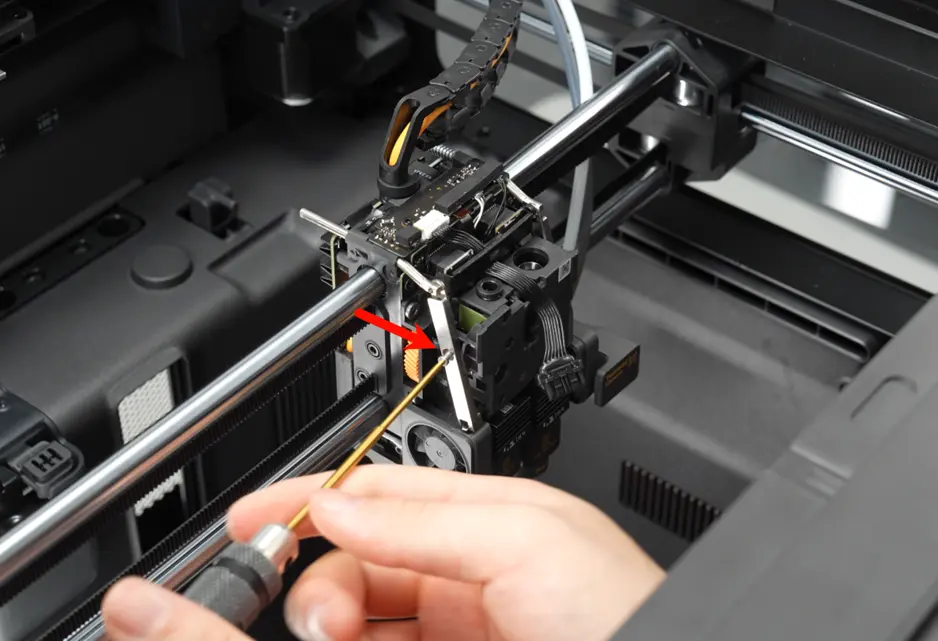

Brug H1.5 unbrakonøglen til at skrue den enkelte skrue ud på siden af den venstre filamentcutters firkantede stang.

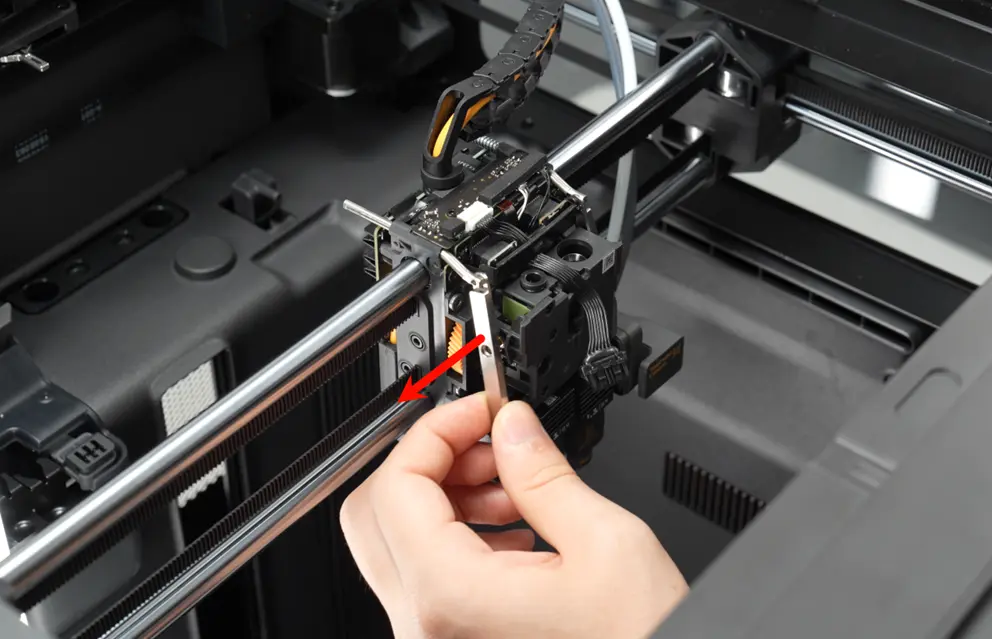

Træk forsigtigt armen udad for at frigøre den fra drejepunktet.

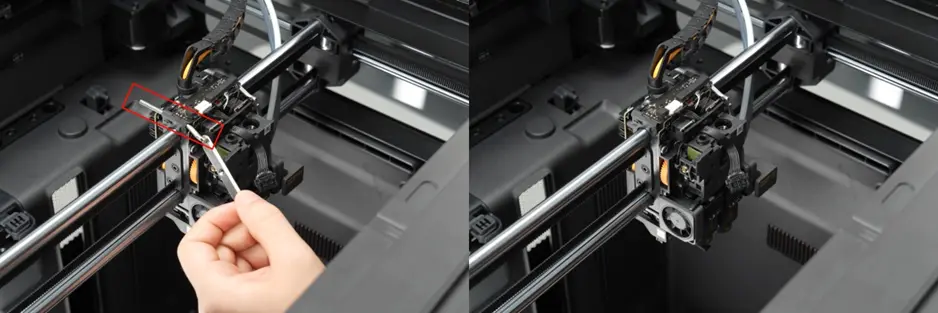

Træk derefter armen fremad.

Trin 3. Afmonter den højre filamentcutter-arm

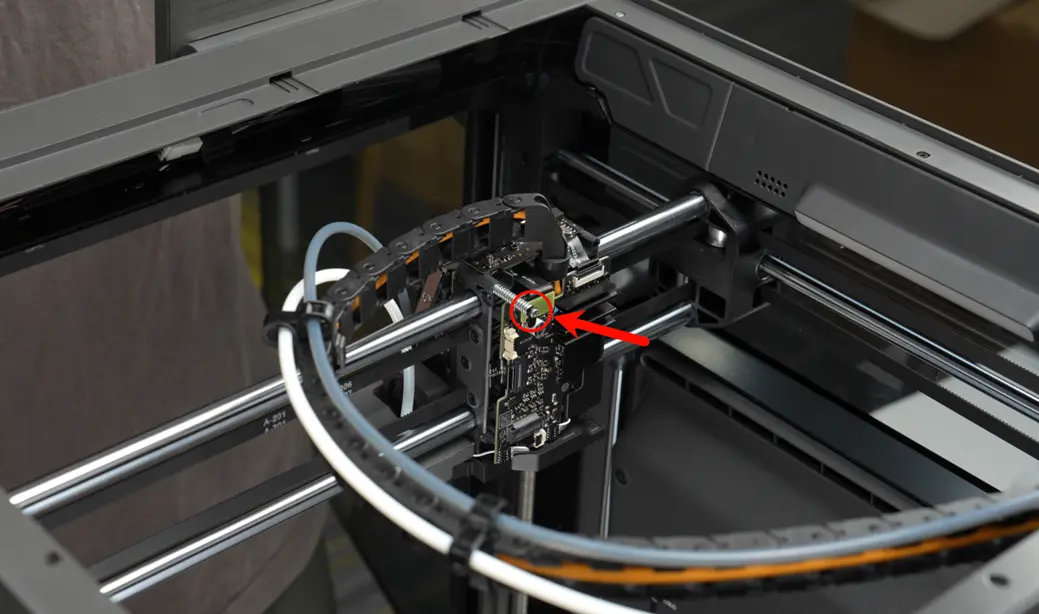

Brug H1.5 unbrakonøglen til at skrue den enkelte skrue ud bag den højre filamentcutters runde stang.

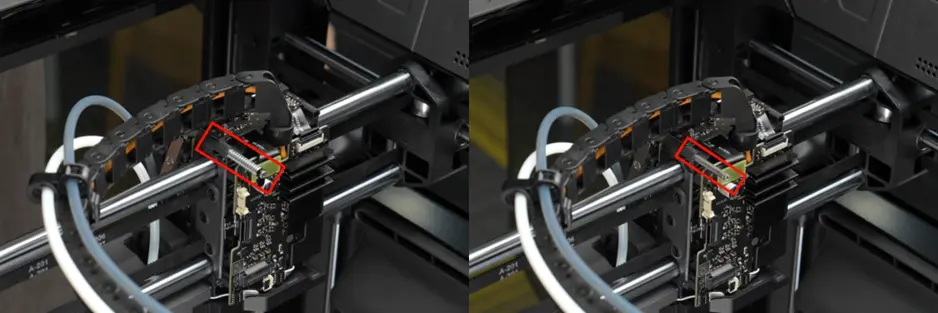

Fjern ekstruderens filamentsensor-magnet og fjeder.

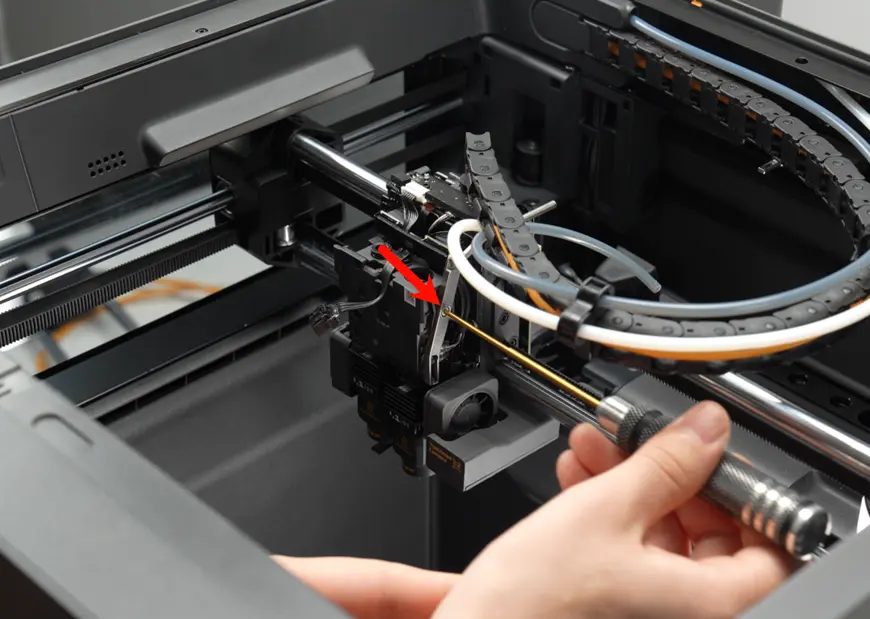

Brug H1.5 unbrakonøglen til at skrue den enkelte skrue ud på siden af den højre filamentcutters firkantede stang.

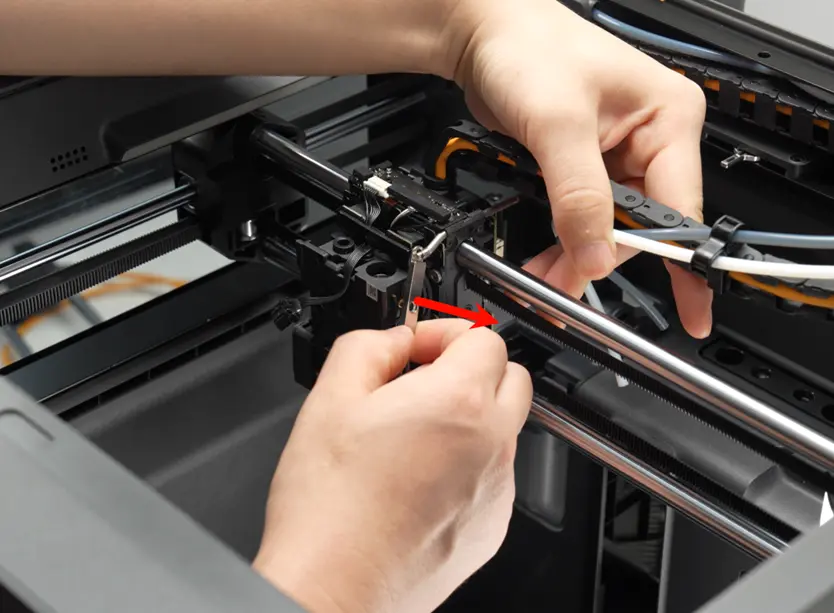

Træk forsigtigt armen udad for at frigøre den fra drejepunktet.

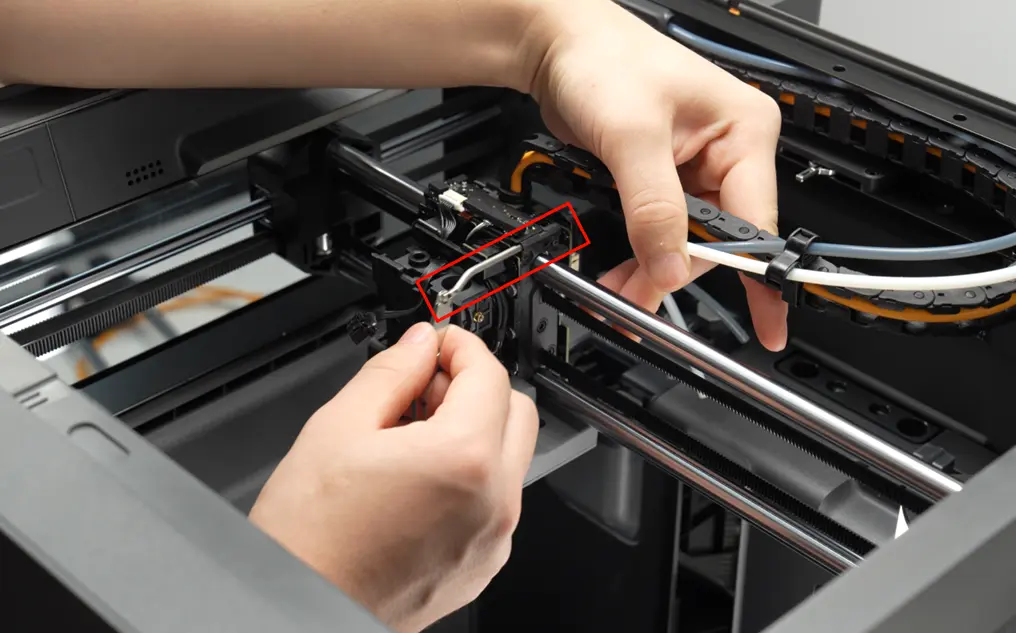

Træk derefter armen fremad.

Trin 4. Adskil den venstre og højre filamentcutter-arm

Brug H1.5 unbrakonøglen til at skrue én skrue ud på henholdsvis den venstre og højre filamentcutter-arm for at adskille den firkantede stang fra den runde stang.

Monter den nye filamentcutter-arm

Trin 1. Saml den venstre og højre filamentcutter-arm

Placer den venstre filamentcutter-arm som vist:

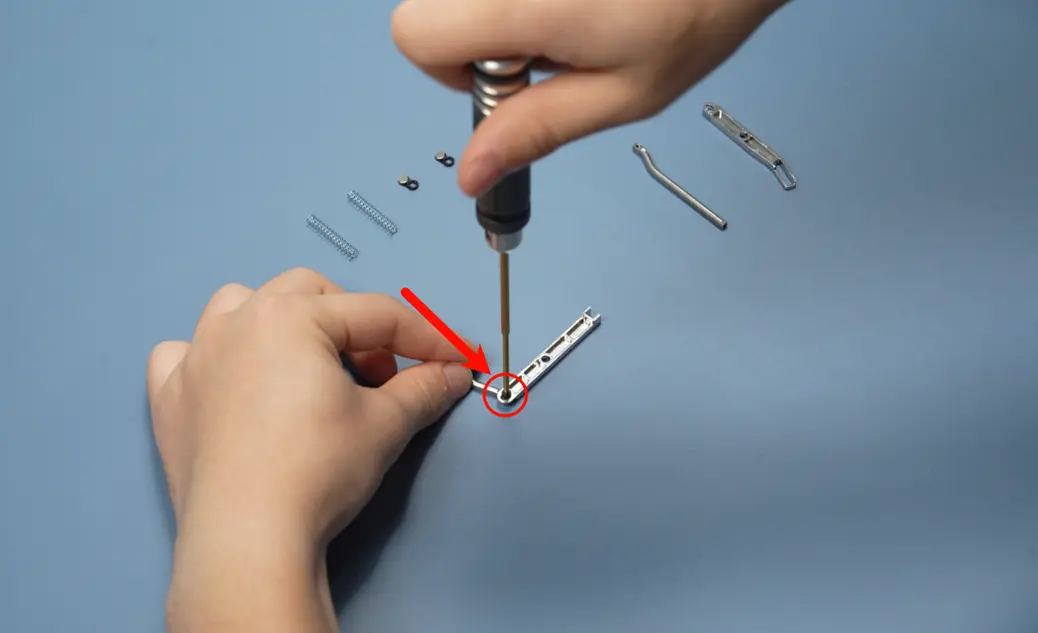

Brug H1.5 unbrakonøglen til at spænde én skrue på den venstre filamentcutter-arm og samle den firkantede og runde stang.

Placer den højre filamentcutter-arm som vist:

Brug H1.5 unbrakonøglen til at spænde én skrue på den højre filamentcutter-arm og samle den firkantede og runde stang.

Samlingen er færdig som vist nedenfor:

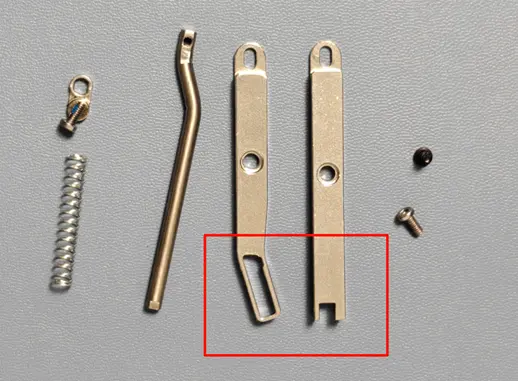

ℹ️ Bemærk: Den nederste ende af den firkantede stang på filamentcutter-armen har en åben indskæring; den højre filamentcutter-arms firkantede stang har en firkantet indskæring i den nederste ende; de runde stænger skelnes ikke mellem venstre og højre.

Trin 2. Monter den venstre filamentcutter-arm

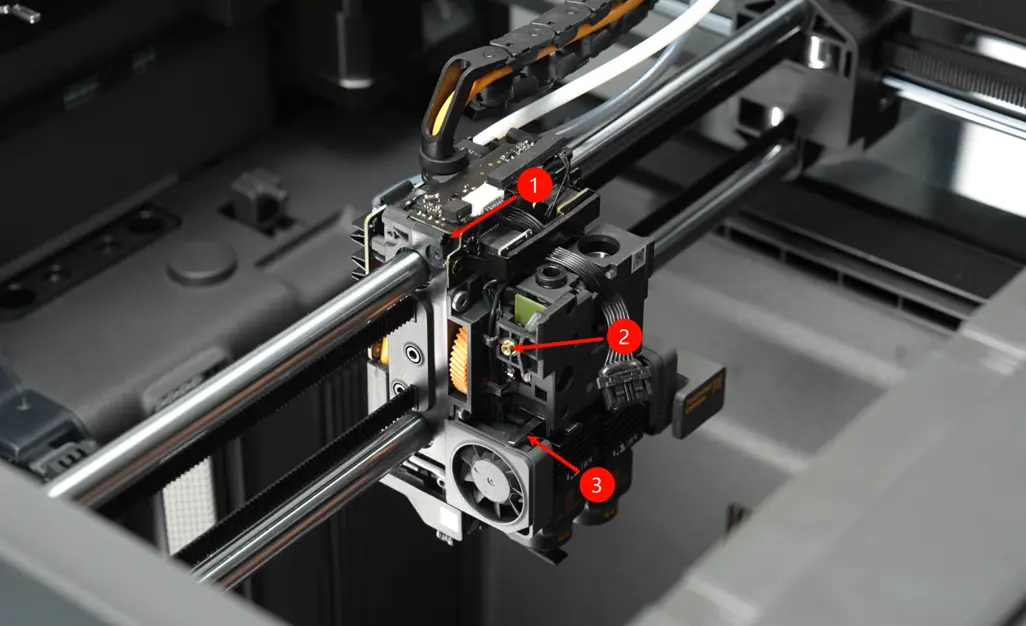

Skub det venstre cutter-armhåndtag helt fremad, og vær opmærksom på remskiveenhedens runde hul, den centrale skruepositioneringssøjle og placeringen af det venstre cutter-armhåndtag.

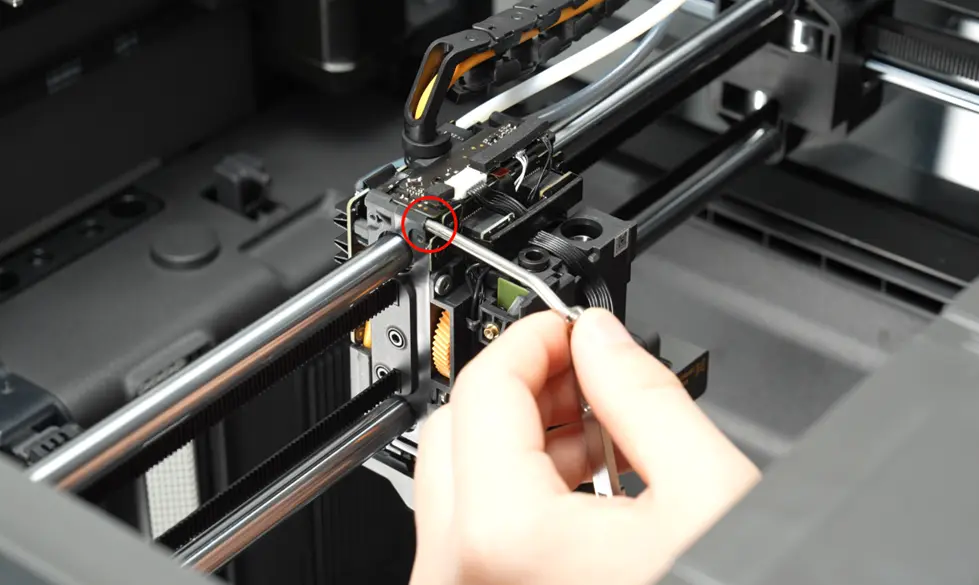

Vend den flade side af den venstre filamentcutter-arms firkantede stang udad, og sæt den runde stang ind i remskiveenhedens hul.

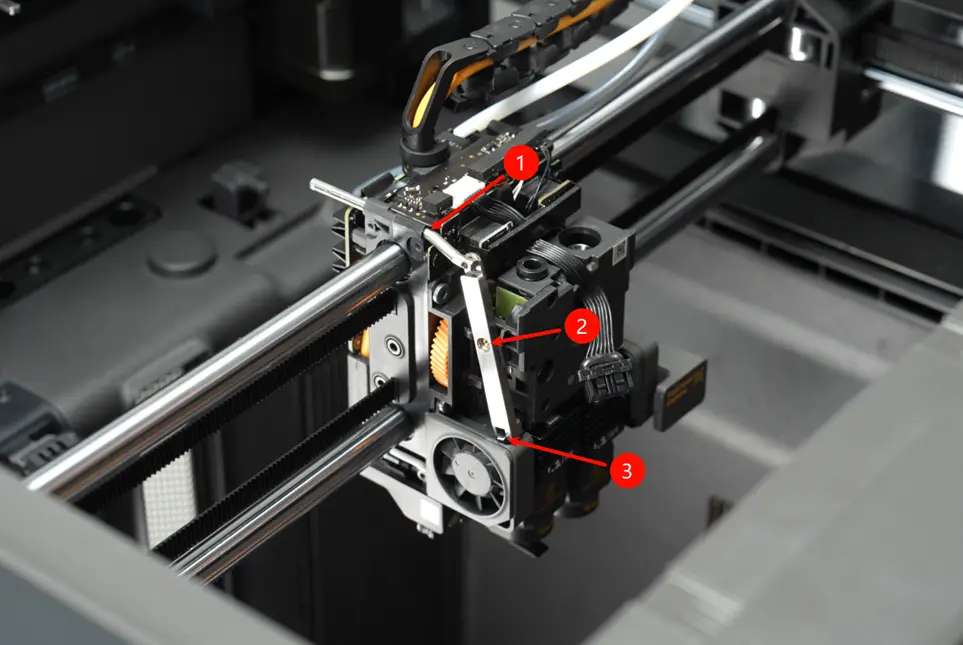

Ret det centrale hul i den firkantede stang ind efter den midterste skruepositioneringssøjle, så den sidder korrekt; sørg for, at det venstre cutter-armhåndtag er placeret i filamentcutter-armens åbne indskæring.

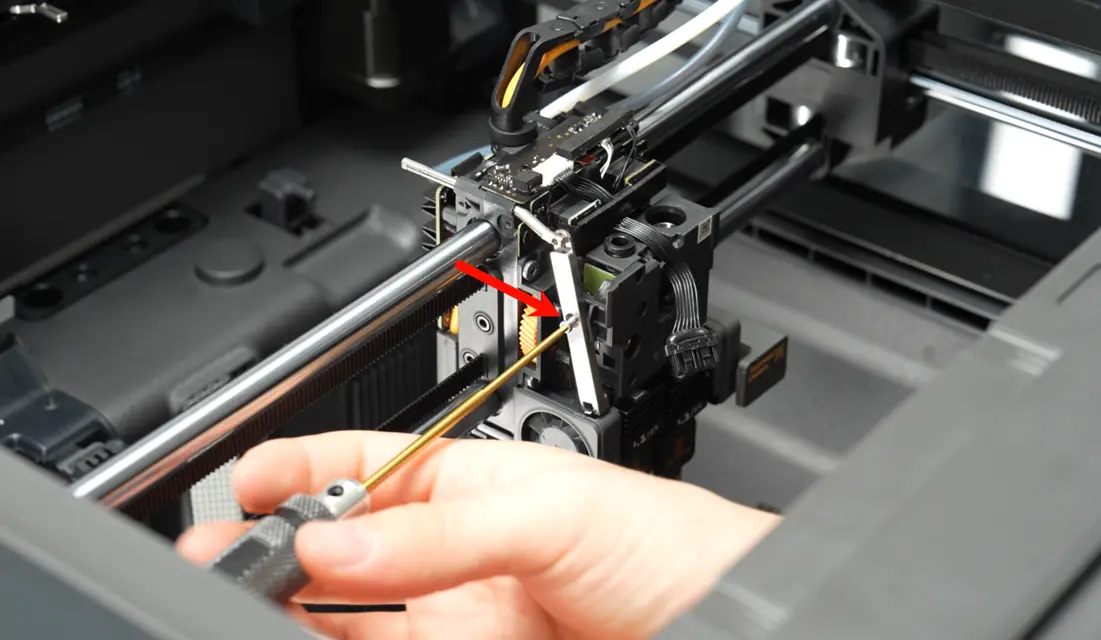

Brug H1.5 unbrakonøglen til at spænde den enkelte skrue på siden af den venstre filamentcutters firkantede stang.

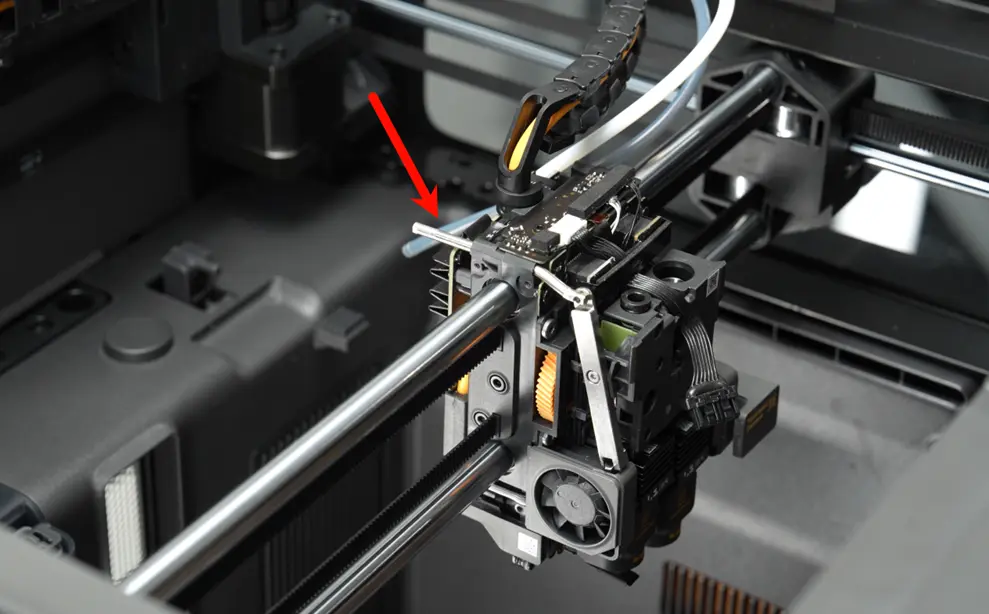

Sæt fjederen på den runde stang, og fastgør derefter ekstruderens filamentsensor-magnet på den runde stang.

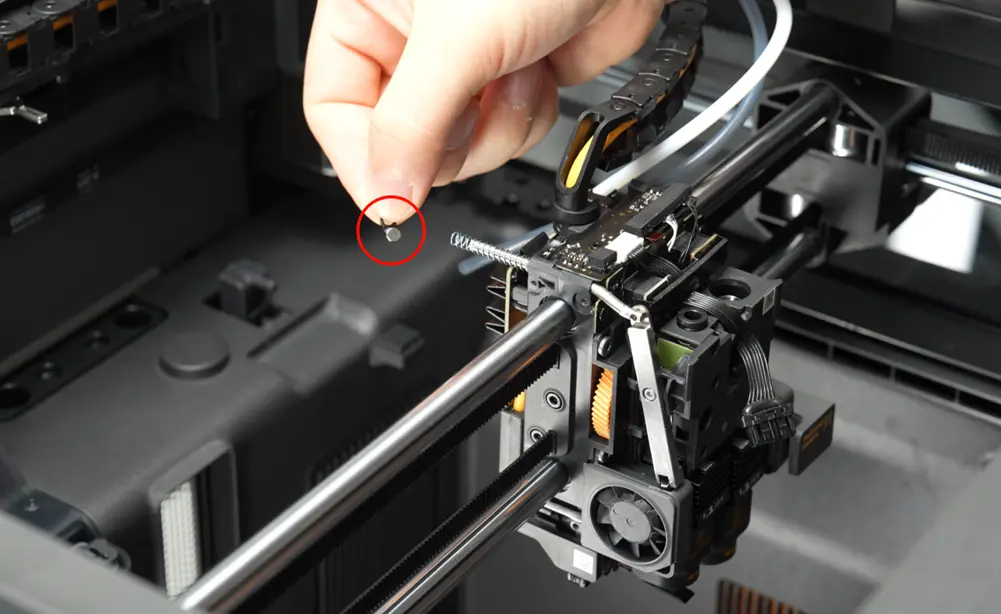

ℹ️ Bemærk: Den side af ekstruderens filamentsensor-magnetholder, hvor magneten sidder, skal vende mod toolheaden, og magnetenden skal monteres, så den vender nedad.

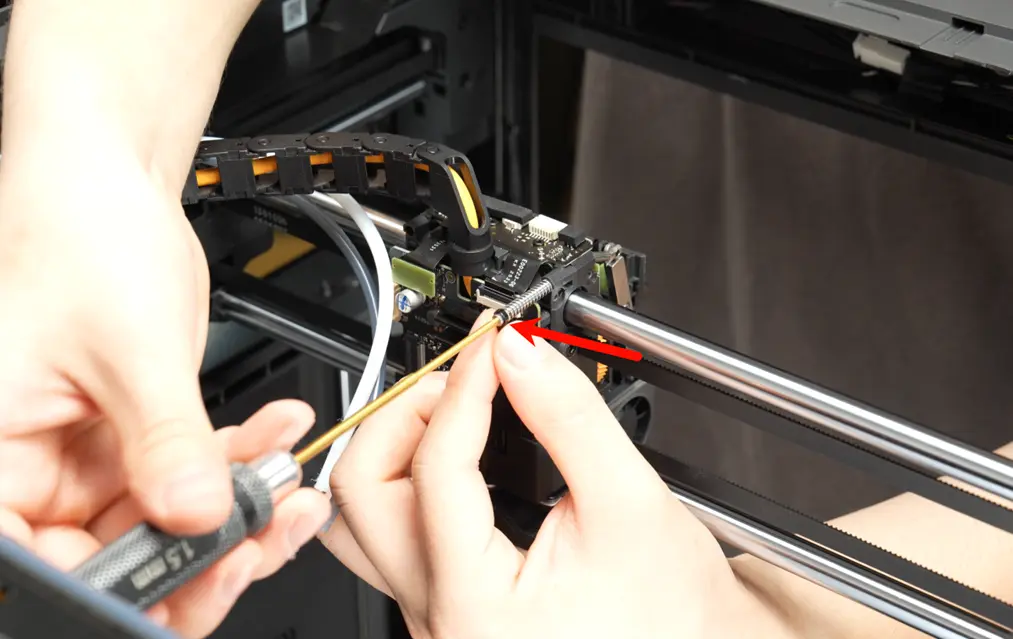

Hold ekstruderens filamentsensor-magnet med hånden, og brug H1.5 unbrakonøglen til at spænde den enkelte skrue bag den venstre filamentcutters runde stang.

Trin 3. Monter den højre filamentcutter-arm

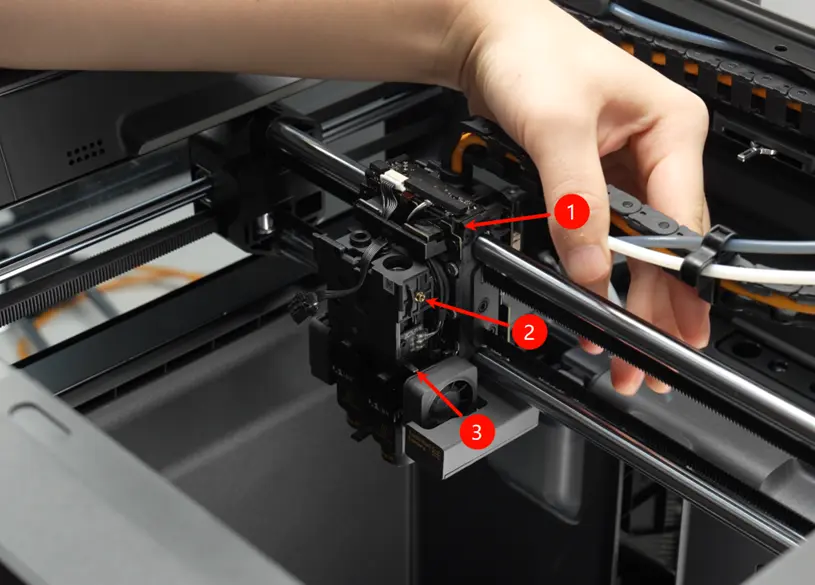

Skub det højre cutter-armhåndtag helt fremad, og vær opmærksom på remskiveenhedens runde hul, den centrale skruepositioneringssøjle og placeringen af det højre cutter-armhåndtag.

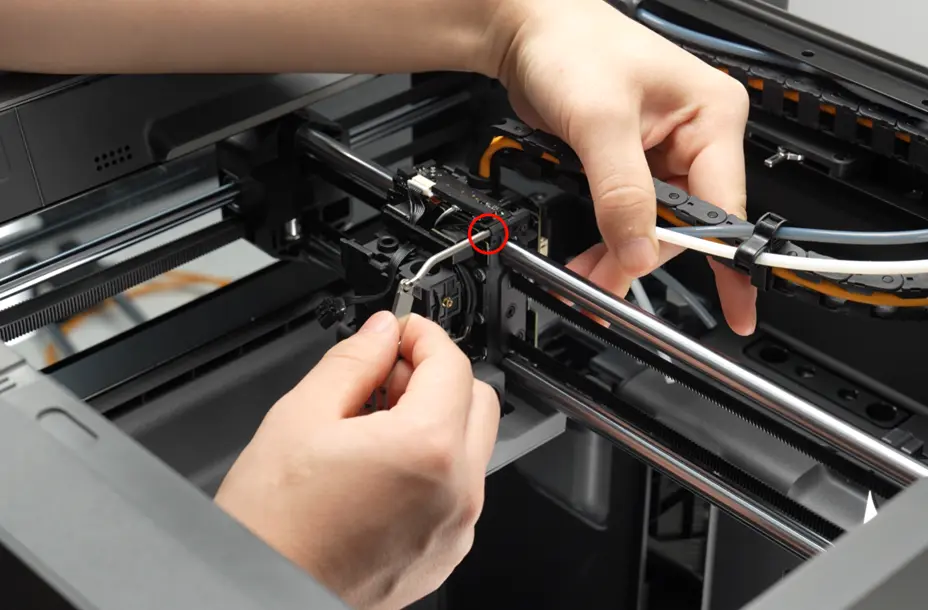

Vend den flade side af den højre filamentcutter-arms firkantede stang udad, og sæt den runde stang ind i remskiveenhedens hul.

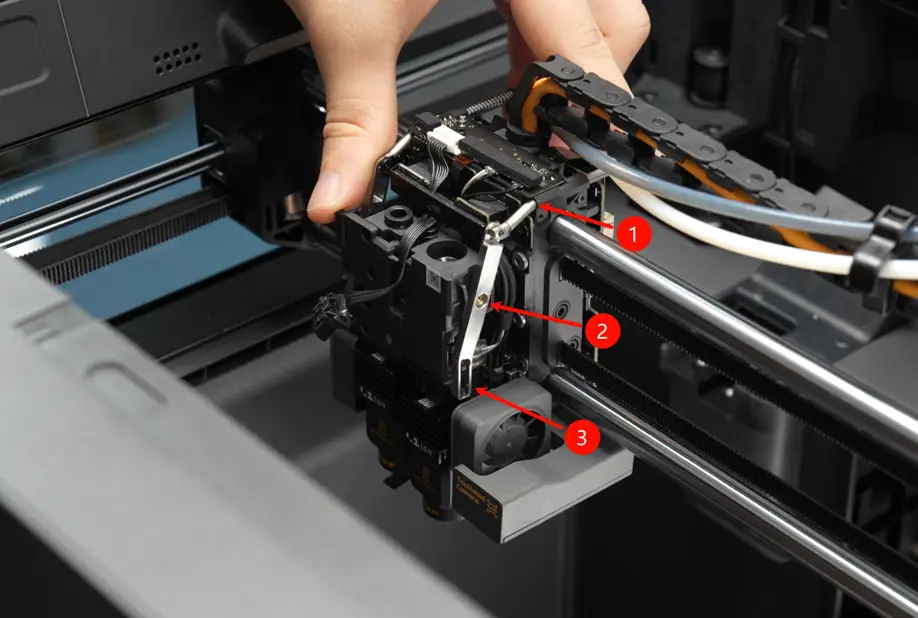

Ret det centrale hul i den firkantede stang ind efter den midterste skruepositioneringssøjle, så den sidder korrekt; sørg for, at det højre cutter-armhåndtag er placeret i filamentcutter-armens firkantede indskæring.

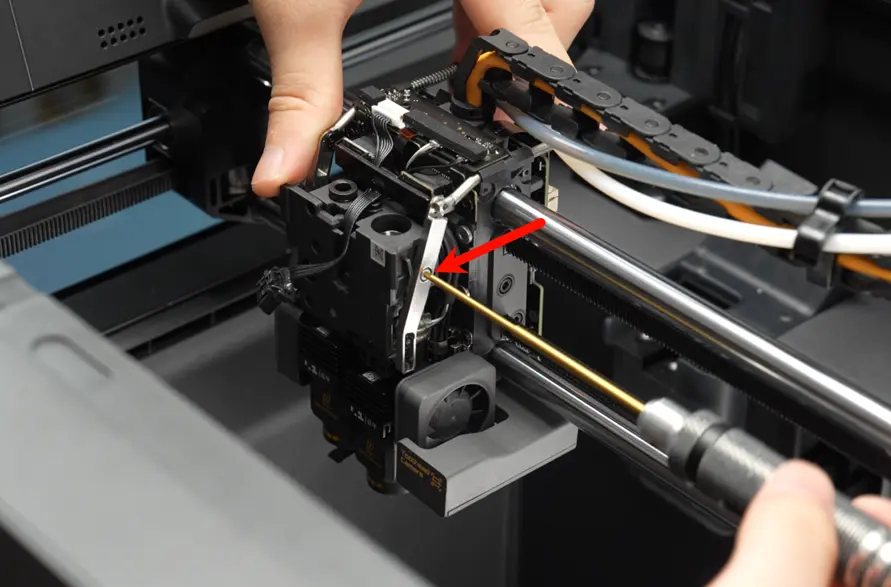

Brug H1.5 unbrakonøglen til at spænde den enkelte skrue på siden af den højre filamentcutters firkantede stang.

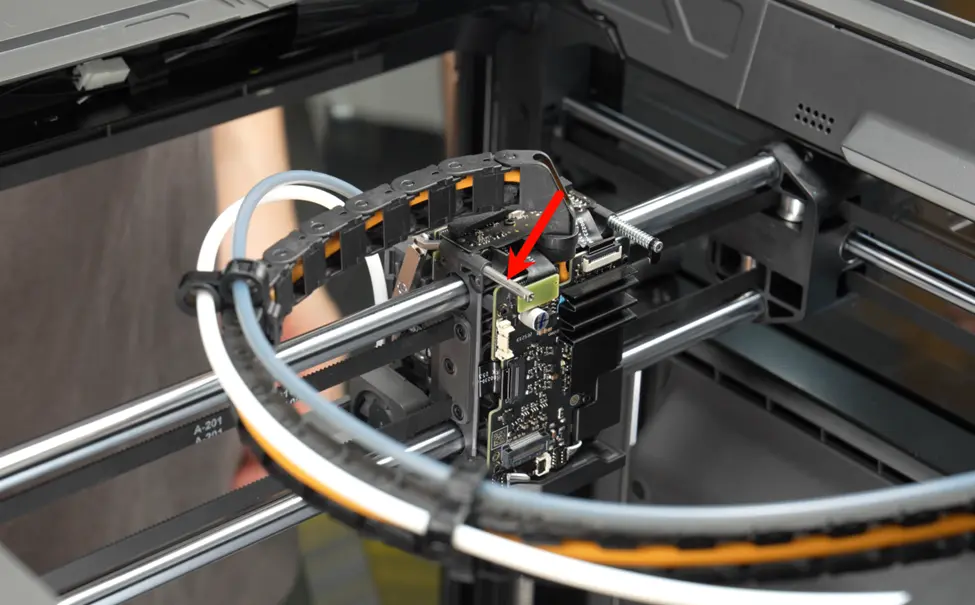

Sæt fjederen på den runde stang, og fastgør derefter ekstruderens filamentsensor-magnet på den runde stang.

ℹ️ Bemærk: Den side af ekstruderens filamentsensor-magnetholder, hvor magneten sidder, skal vende mod toolheaden, og magnetenden skal monteres, så den vender nedad.

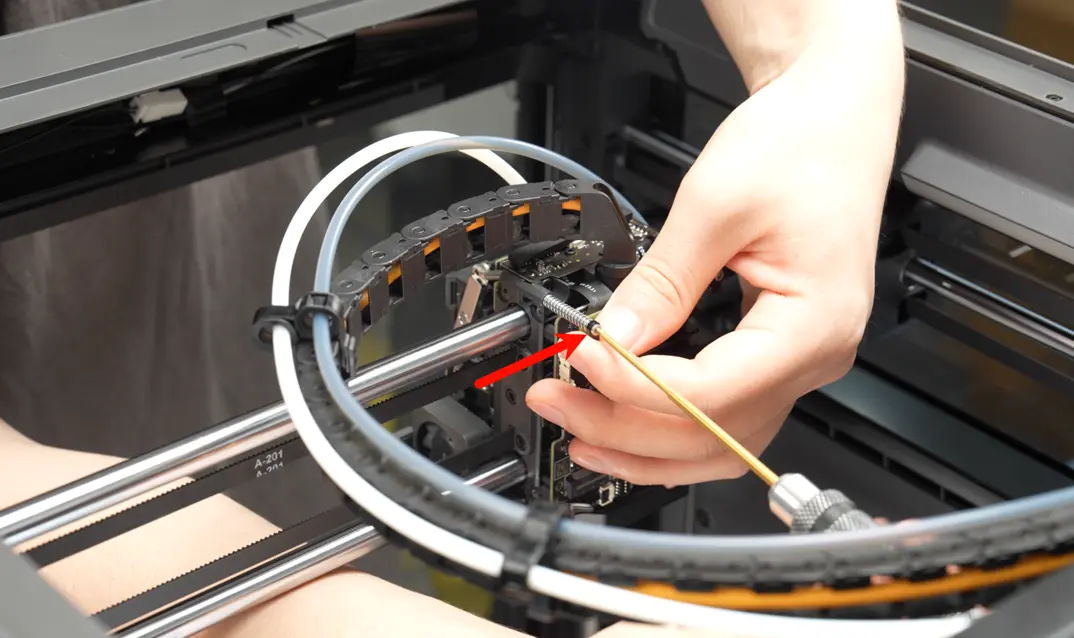

Hold ekstruderens filamentsensor-magnet med hånden, og brug H1.5 unbrakonøglen til at spænde den enkelte skrue bag den højre filamentcutters runde stang.

Trin 4. Monter toolhead-kabinettet

Se Guide til udskiftning af toolhead-kabinet til X2D for at montere toolhead-kabinettet.

Bekræft at det lykkedes

Den højre filamentcutter-arm kan kun udføre manuelle test af filamentskæring, når den er løftet, ellers sætter den sig fast.

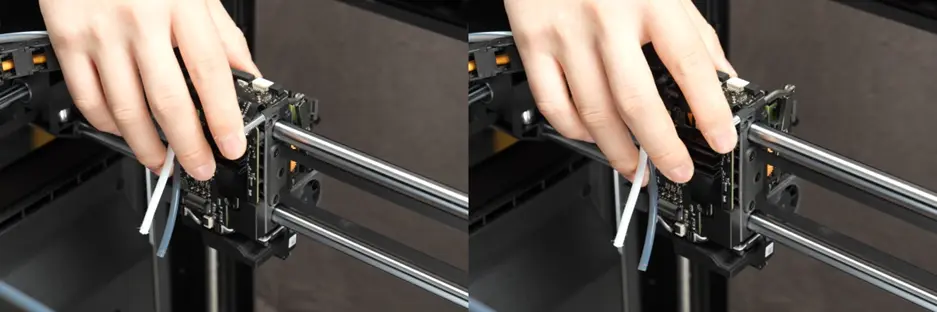

✅ Tryk på den venstre filamentcutter-arm med hånden, og kontroller, at armen aktiverer filamentcutter-håndtaget jævnt uden at binde.

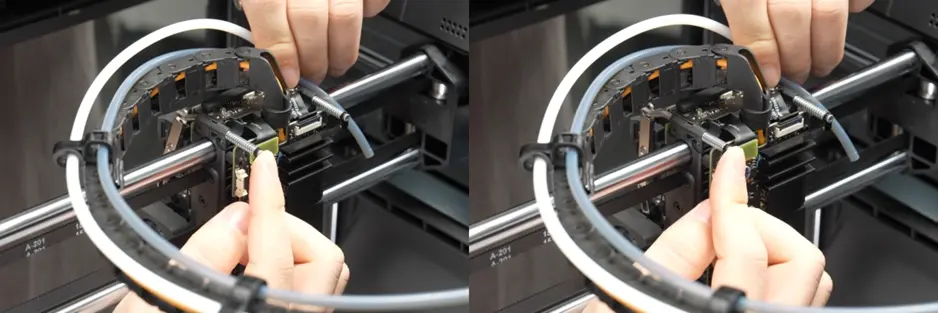

✅ Tryk på den højre filamentcutter-arm med hånden, og kontroller, at armen aktiverer filamentcutter-håndtaget jævnt uden at binde.
