Udskiftning af slangeholder til X2D

Kabelkædens slangeholder-clips

🔎 Find X2D kabelkædens slangeholder-clips i Bambu Lab-butikken.

Kabelkædens slangeholder-clips er en del, der bruges til at fastgøre toolheadets slanger.

Kompatibel printermodel

Bambu Lab X2D

Hvornår skal den udskiftes

Beskadiget slangeholder-clips

Nødvendigt værktøj og materialer

• Ny slangeholder-clips
• Nøgle

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du udfører opgaver med printeren tændt, kan det give kortslutning, som fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du have brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer omkring denne vejledning, anbefaler vi, at du opretter en teknisk supportsag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern den gamle slangeholder-clips

Trin 1. Fjern kabelkædens clips

Lås op og fjern kabelkædens clips fra kabelkæden.

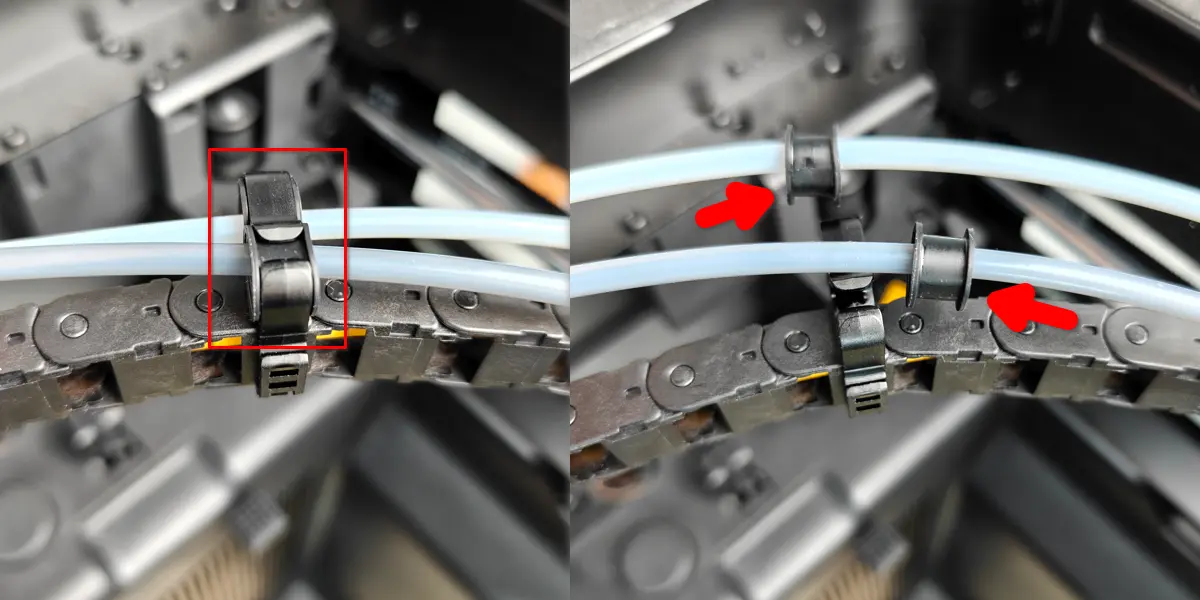

Træk opad på begge sider af clipsen for at fjerne PTFE-slangen (sammen med gummiringen) fra clipsen.

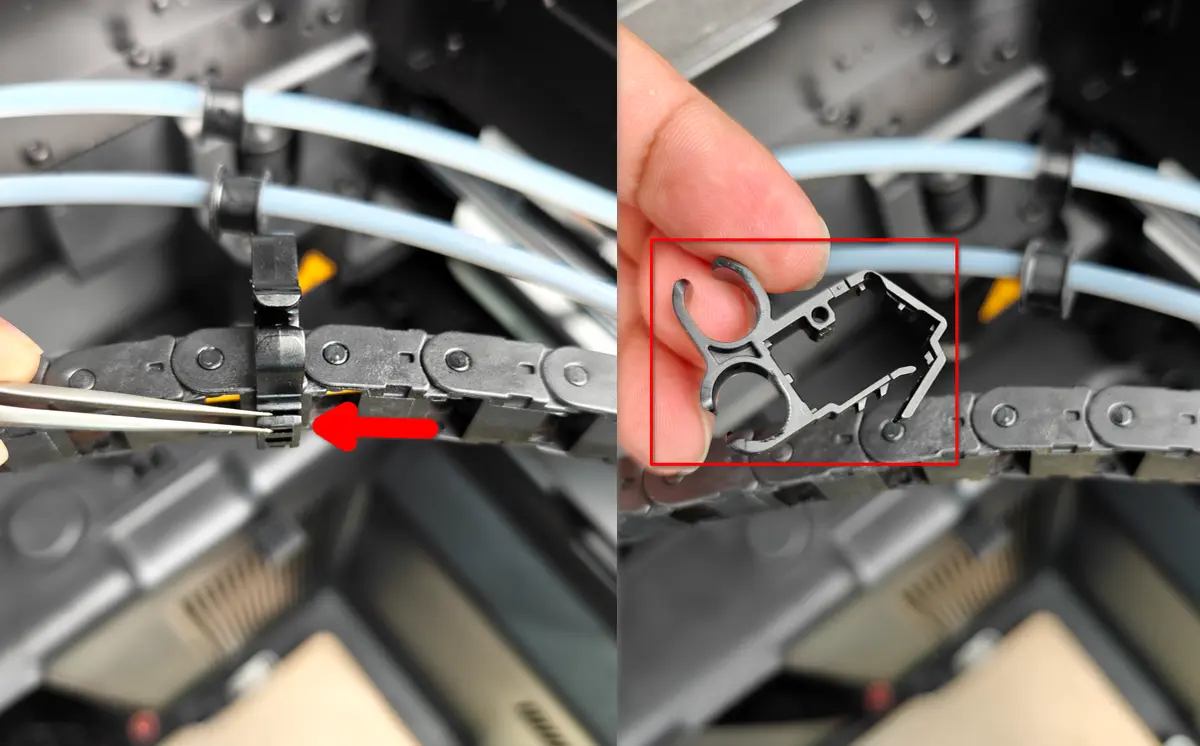

Brug hånden eller en pincet til at låse clipsen op og fjerne den. (Brug samme metode til at fjerne den anden clips.)

Hvis gummimuffen skal udskiftes, kan du følge nedenstående trin for at afmontere PTFE-slangen.

Trin 2. Fjern toolheadets slanger

Trin 2.1 Fjern toolheadets frontdæksel

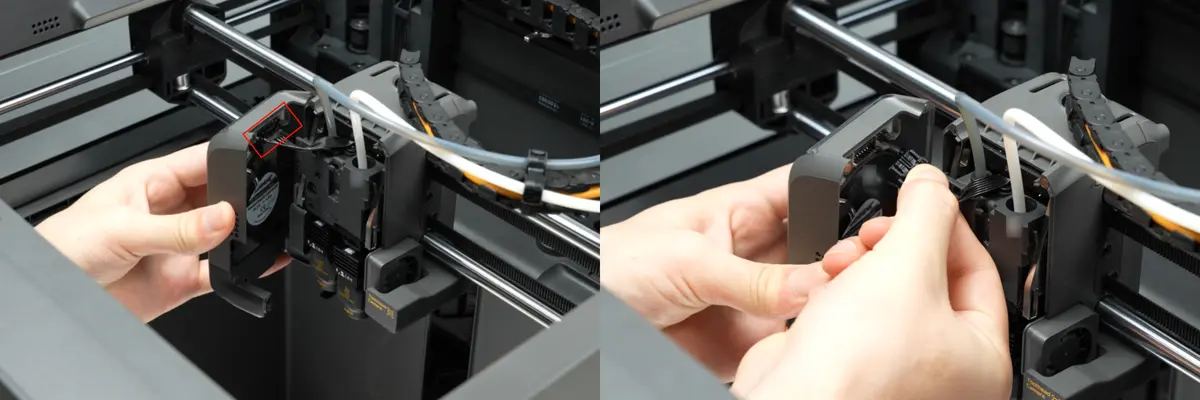

Fjern toolheadets frontdæksel.

Trin 2.2 Fjern den venstre PTFE-slange

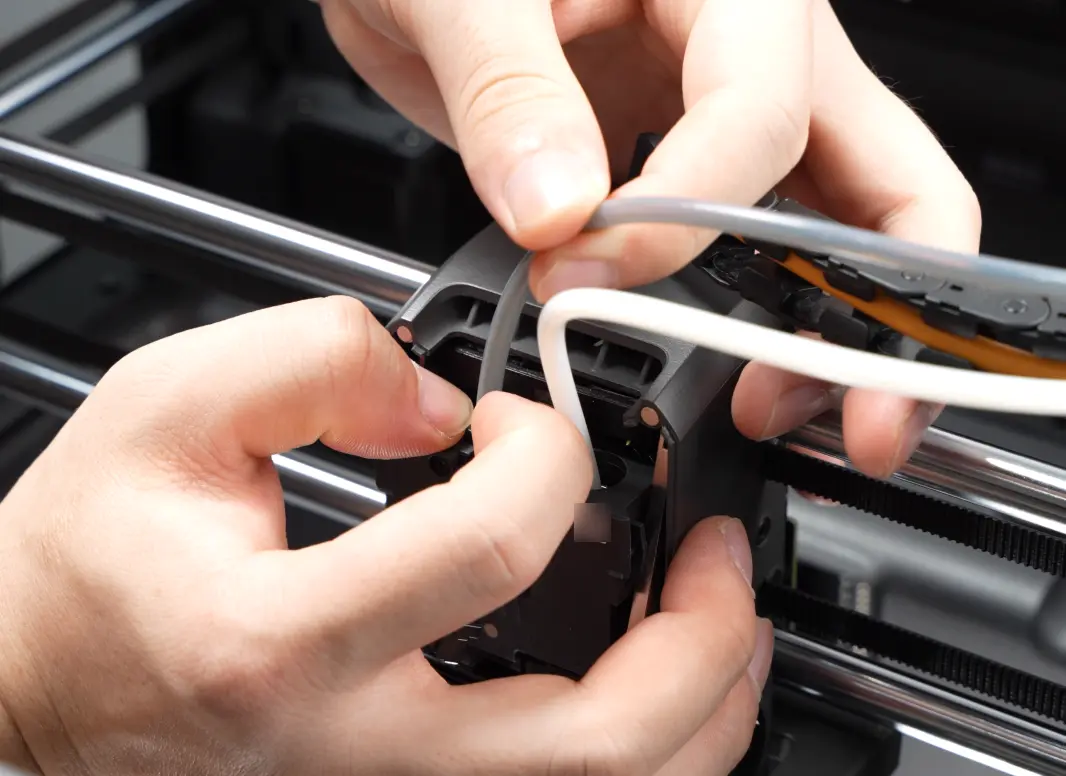

Tryk på lynkoblingen på den venstre filamentsensor-print og træk PTFE-slangen ud.

Trin 2.3 Fjern den højre PTFE-slange

Skub armen på dyseenheden mod højre for at blotlægge lynkoblingen på den højre filamentsensor.

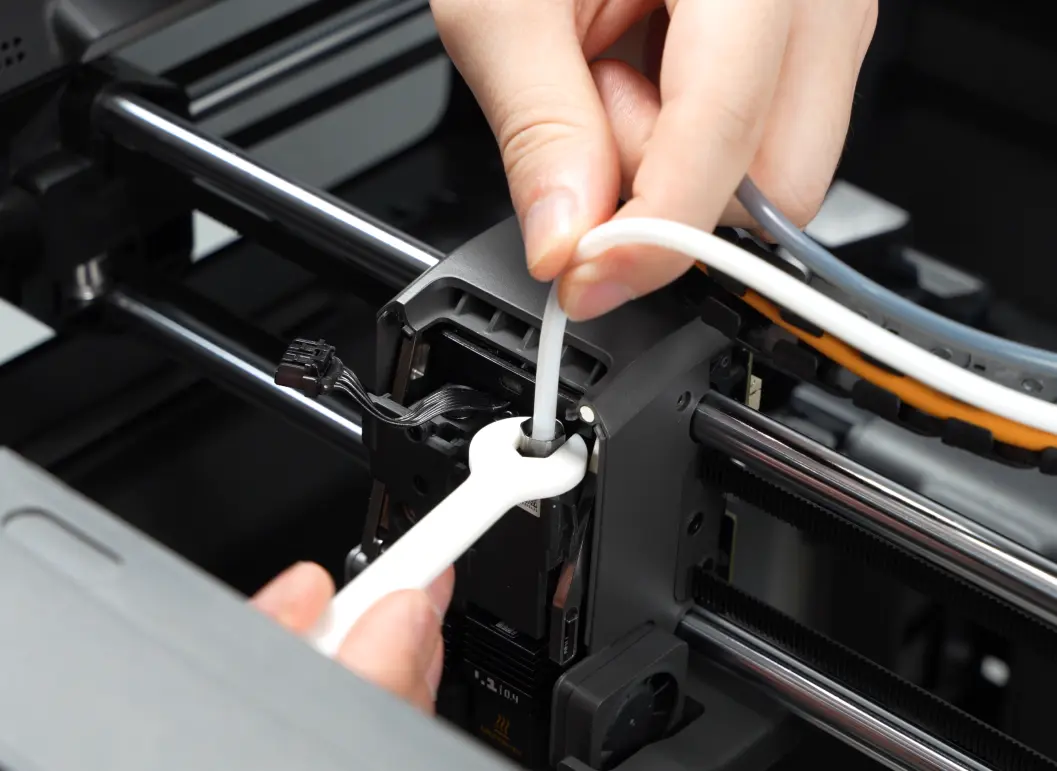

Brug en nøgle til at løsne lynkoblingen mod uret og træk slangen ud.

Monter den nye slangeholder-clips

Trin 1. Monter slangeholder-clipsen

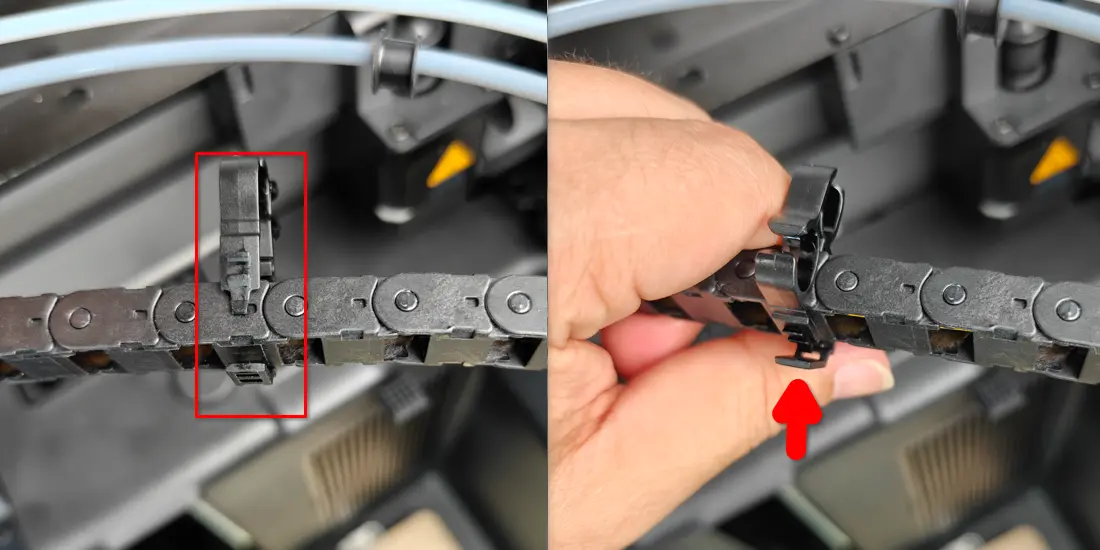

Åbn kabelkædens clips. Monter den første clips på 7. led af kabelkæden (talt fra toolheadets side) og lås den fast. (Udfør samme handling for at montere den anden clips på 14. led af kabelkæden).

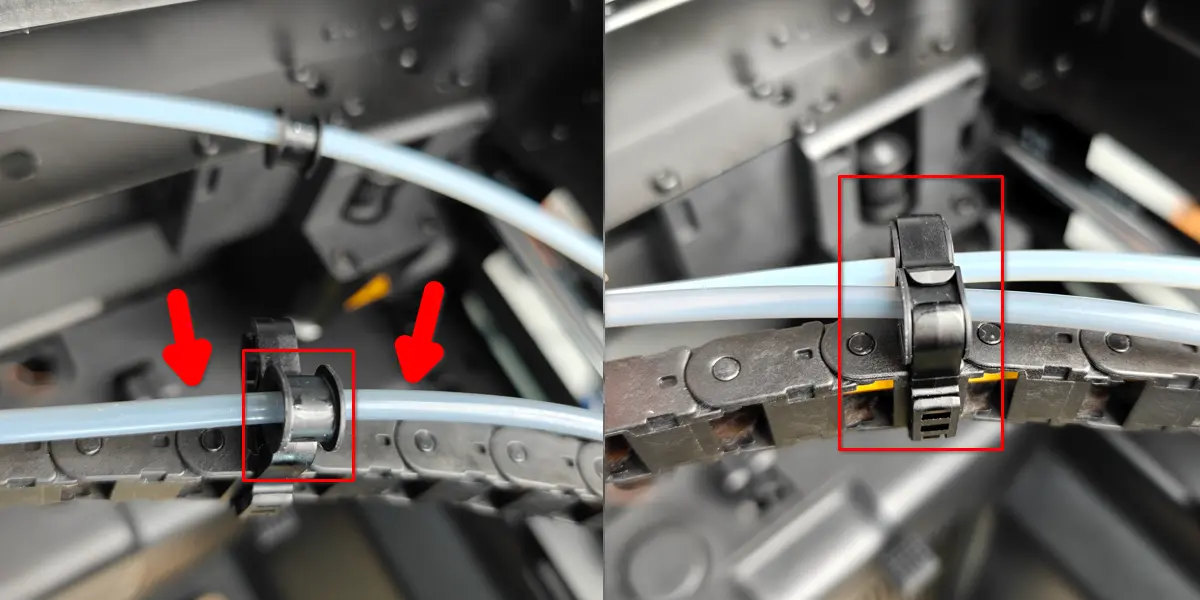

Placer gummiringen med PTFE-slangen allerede trædet igennem på indhakket i clipsen. Tryk fra begge sider af PTFE-slangen for at presse gummiringen ind i clipsen.

PTFE-slangen, der er forbundet til det venstre hotend, skal monteres direkte oven på kabelkæden!!! Hvis du skal udskifte gummimuffen, kan du følge nedenstående trin for at forbinde PTFE-slangen.

Trin 2. Forbind toolheadets slanger

Placer slangen på plads, og spænd lynkoblingen med uret ved hjælp af den printede nøgle for at fastgøre slangen.

Træk forsigtigt for at tjekke, om der er løshed.

Skub derefter dyseenhedens arm mod venstre for at sænke den højre filamentsensor-print.

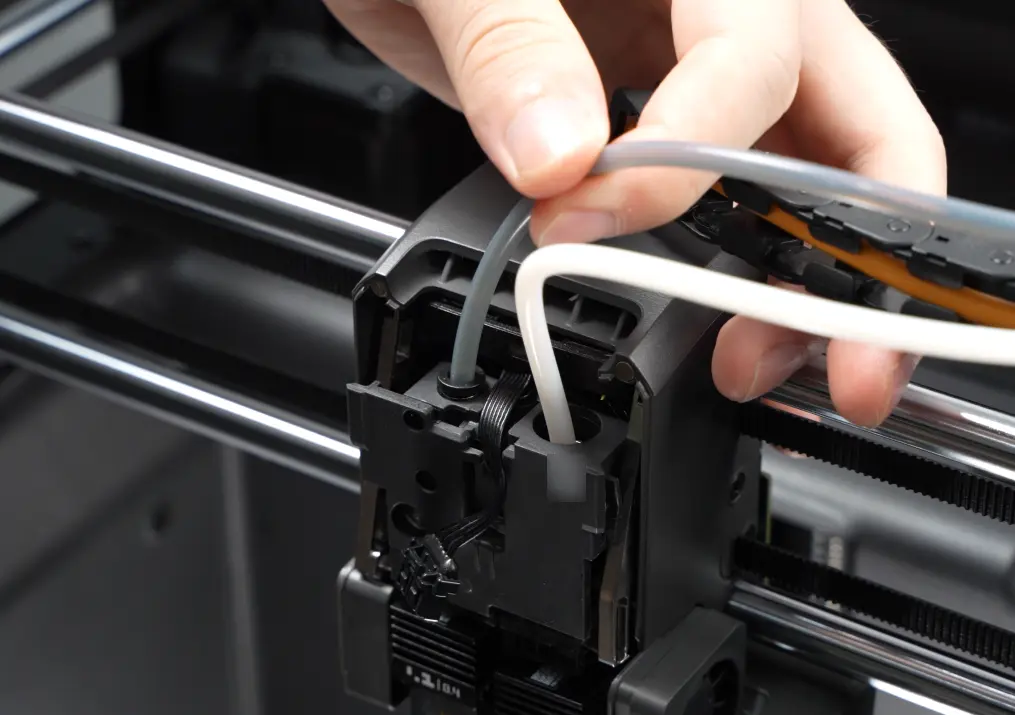

Monter den venstre ekstruderslange på den venstre lynkobling, og træk forsigtigt for at tjekke for løshed.

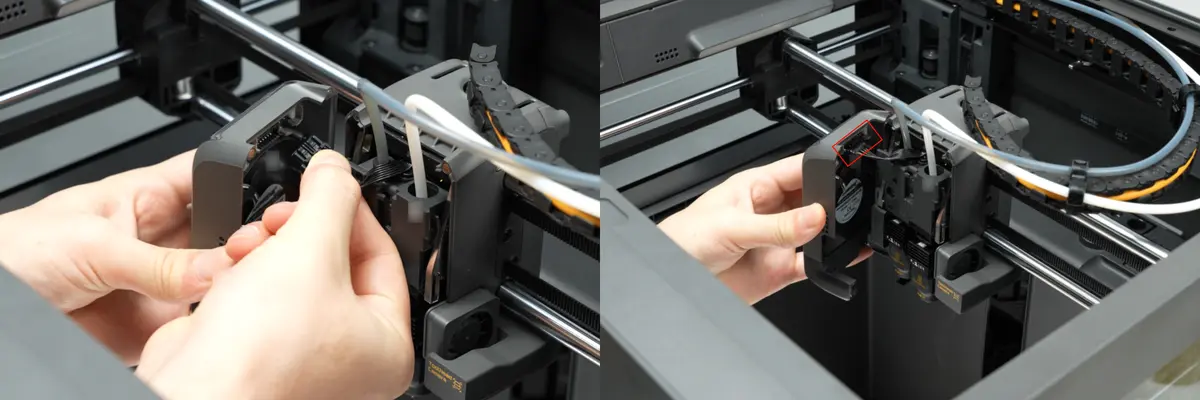

Monter toolheadets frontdæksel.

Kontroller resultatet

✅ Træk forsigtigt i PTFE-slangen for at tjekke for løshed. Hvis den føles løs, så monter slangen eller slangeholder-clipsen igen.
