Udskiftning af silikone-sok til hotend

Silicone-sok

Hvad er en silicone-sok til hotend?

Silicone-sokken er et sort dæksel, der hjælper med at opretholde nozzle-temperaturens stabilitet ved at isolere hotend. Nedenfor ses, hvordan silicone-sokken ser ud i forskellige versioner af 3D-printere.

A1/A1 Mini silicone-sok

H2-seriens silicone-sok

P2S / X2D silicone-sok

X1/P1-seriens silicone-sok

Mulige fejl og fejlfunktionssymptomer, der kan opstå, når siliconedækslet mangler eller er beskadiget

• HMS-fejl: Unormalitet i nozzle-temperaturstyringen.
• Temperaturudsving (ustabil temperatur): For eksempel stemmer den indstillede temperatur muligvis ikke overens med den målte temperatur og svinger inkonsekvent.

Hvornår skal du udskifte siliconedækslet til hotend?

Du bør udskifte siliconedækslet til hotend, hvis nogen af følgende tegn forekommer:

1. Revner eller skade

Viser siliconedækslet synlige revner eller flænger, skal det udskiftes omgående. Enhver åbning kan kompromittere hotend-isoleringsydelsen og tillade varme at undslipppe, hvilket resulterer i ustabile udskrivningstemperaturer.

2. Løshed eller afmontering

Siliconedækslet skal sidde tæt om hotend. Bliver det løst eller glider nemt af, kan det ikke effektivt beskytte nozzle og varmeklodsblokken. Kold luft fra omgivelserne kan forårsage temperaturudsving og kan forstyrre printerens aftørring- eller niveaufunktioner.

3. Deformering som følge af langvarig høj temperatur

Langvarig eksponering for høje temperaturer kan forårsage, at siliconedækslet strækker sig eller deformeres, og det kan derved ikke sidde tæt eller dække hotend fuldt ud. Observeres der deformering, er udskiftning nødvendig.

4. Hyppig filamentophobning på varmeblokken

Bemærker du hyppige rester eller filamentophobning rundt om hotend, kan det tyde på, at siliconedækslet er defekt. Et beskadiget dæksel kan ikke effektivt blokere for sivrende eller tilbagetrukket filament, vilket kan føre til tilstopning og andre problemer.

5. Misfarvning eller skørhed

Langvarige høje temperaturer kan forårsage, at siliconen ældes, misfarves eller bliver skør. Opstår nogen af disse tegn, nærmer dækslet sig sit endeliv og bør udskiftes hurtigst muligt.

6. Friktion med bevægende dele (f.eks. nozzle-aftørrer)

Kommer dækslet i kontakt med andre dele af 3D-printeren, kan det rive i stykker eller forskydes. Gentagen friktion kan forårsage fysisk slitage eller fejljustering, som eksponerer nozzle eller varmeblokken og påvirker varmelagring og -fordeling. Det anbefales at insicere siliconedækslet efter rengøring.

Nødvendige værktøjer og materialer

Ny silicone-sok til hotend:

• A1-serien
• H2D
• X1/P1-serien

Sikkerhedsadvarsel og maskinens tilstand inden start

ADVARSEL!

Det er afgørende at slukke for printeren, inden du udfører vedligeholdelsesarbejde på printeren og dens elektronik, herunder toolhead-kabler, da det at lade printeren være tændt under sådanne opgaver kan forårsage kortslutning og yderligere elektronisk skade samt sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, skal du muligvis adskille dele, herunder hotend. Denne proces kan eksponere ledninger og elektriske komponenter, der potentielt kan kortsluttet, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.

Det er derfor vigtigt at slukke for printeren og frakoble den fra strømmen, inden du udfører vedligeholdelsesarbejde. Dette forhindrer kortslutninger eller skader på printerens elektronik og sikrer, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Har du spørgsmål eller bekymringer om denne vejledning, kan du åbne en ny sag på vores supportside, og vi vil gøre vores bedste for at svare hurtigt og yde den nødvendige hjælp.

Betjeningsvejledning

A1-seriens printere

Trin 1 - Sluk, og lad nozzle afkøle

1. Sluk for printeren.
2. Vent på, at nozzle afkøles fuldstændigt.

Trin 2 - Fjern det gamle siliconedæksel

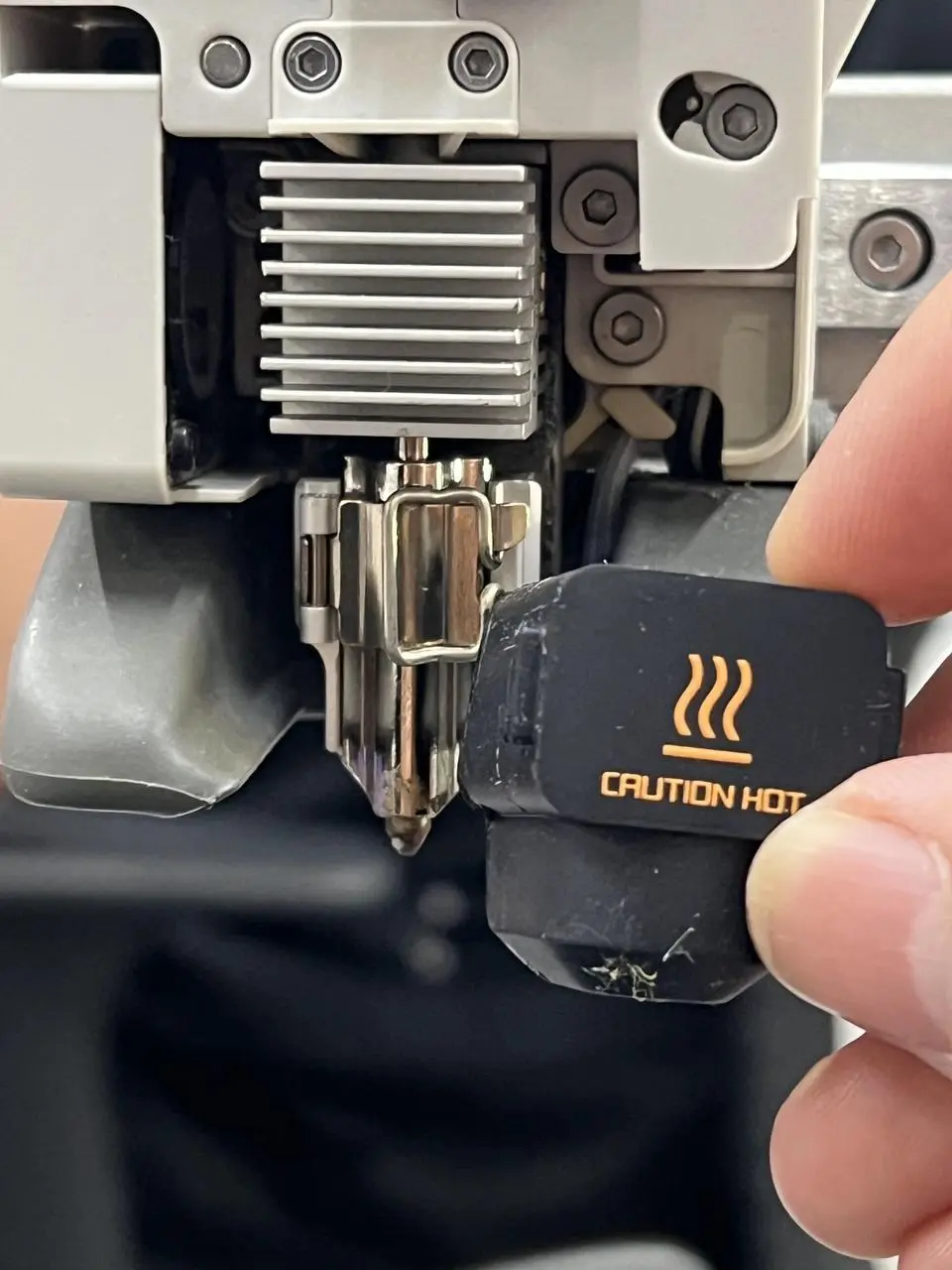

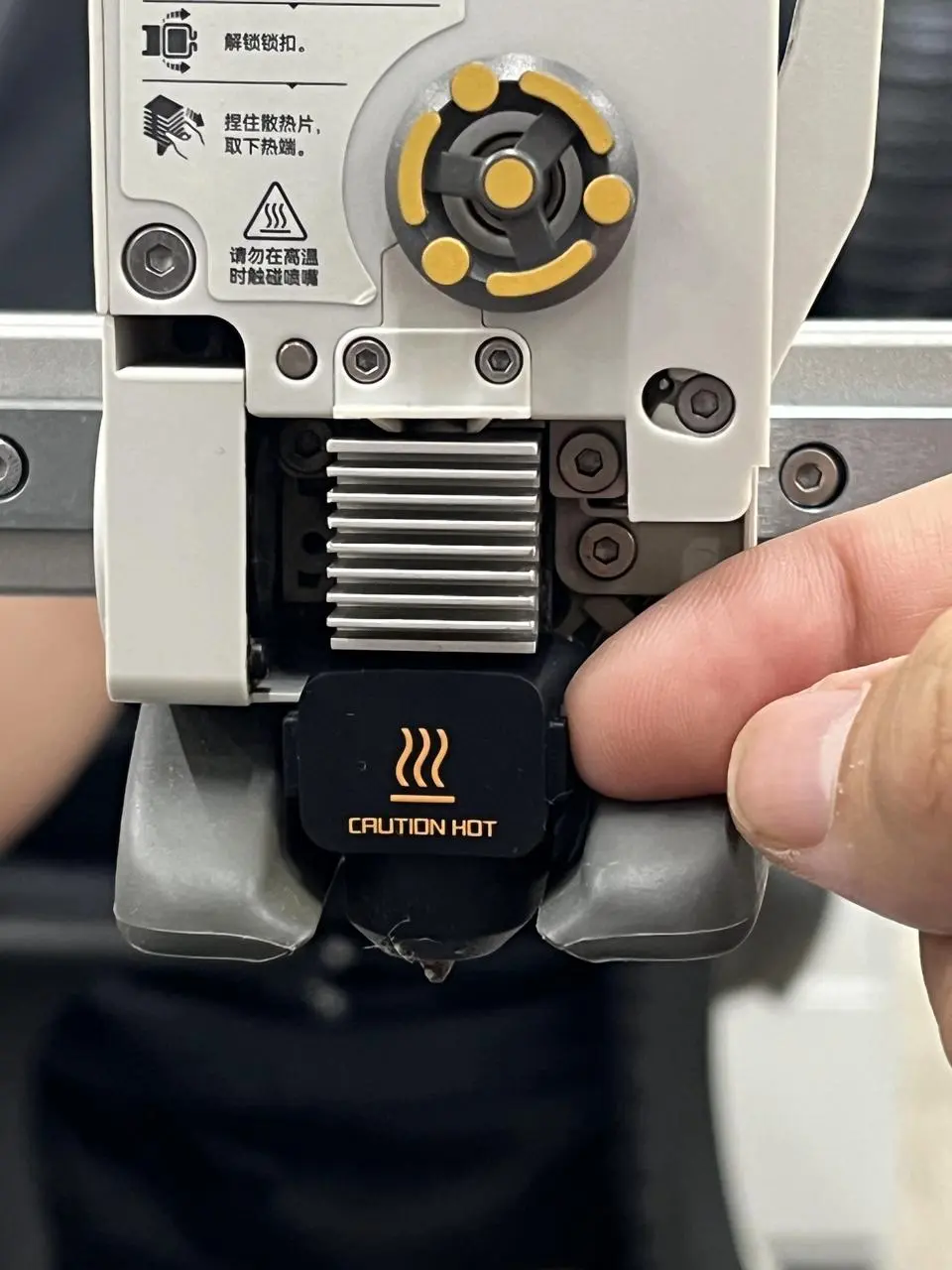

Når nozzle er afkølet, trækkes siliconedækslet forsigtigt af.

(Er nozzle-rengøring nødvendig, kan du gøre det på dette trin.)

Hotend-rengøring og vedligeholdelse for A1-seriens printer | Bambu Lab Wiki

Trin 3 - Monter det nye siliconedæksel

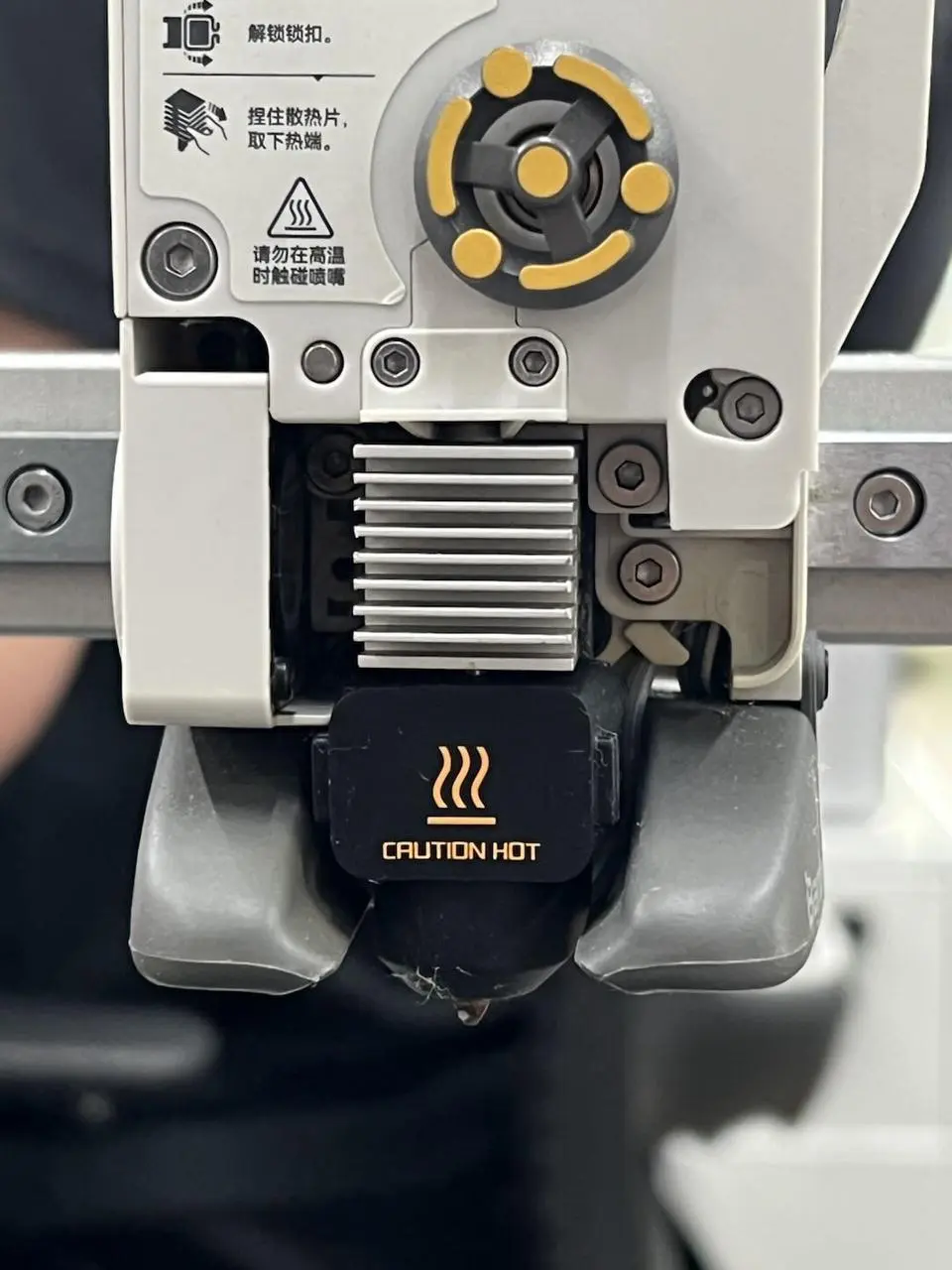

1. Klargør det nye siliconedæksel, og sørg for, at kabelrillet er korrekt placeret.
2. Juster dækslet med nozzle, og skub det opad, til det sidder godt fast.

X1/P1-seriens printere

Trin 1 - Sluk 3D-printeren, og lad nozzle afkøle

1. Sluk for printeren.
2. Vent på, at nozzle er fuldstændigt afkølet.

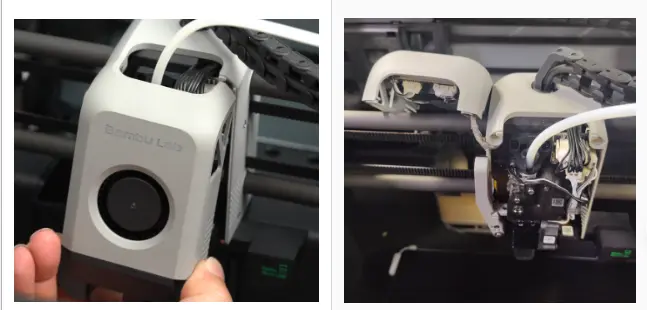

Trin 2 - Åbn front shell assembly'et

Åbn frontskallen, og hæng den på carbonstangen.

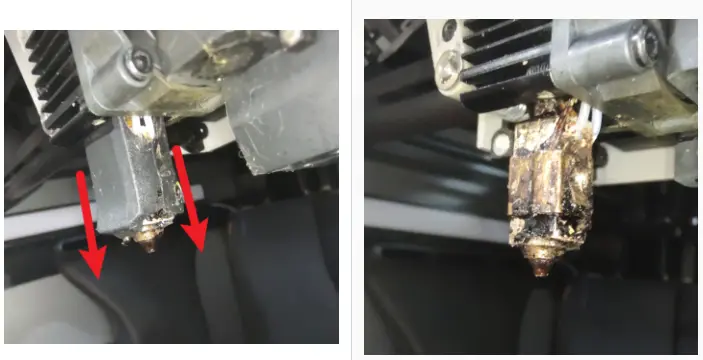

Trin 3 - Fjern det gamle siliconedæksel

1. Flyt toolhead til en praktisk position.
2. Træk siliconedækslet nedad for at fjerne det.

(Behøver du at rengøre nozzle, kan du gøre det på dette trin.)
X1/P1 Nozzle/Hotend-tilstopning | Bambu Lab Wiki

Trin 4 - Monter det nye siliconedæksel

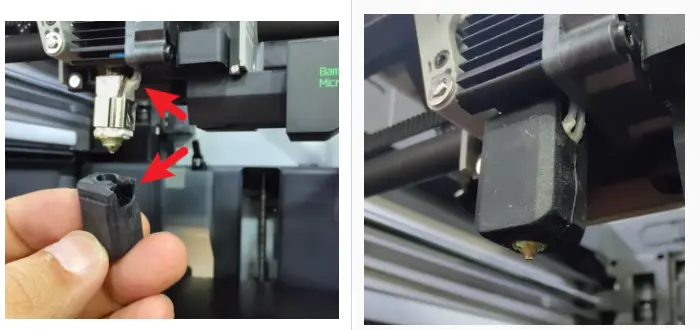

1. Klargør det nye siliconedæksel, og sørg for, at kabelrillet er på den korrekte side.
2. Juster dækslet med nozzle, og skub det opad, til det sidder godt fast.

Trin 5 - Luk front shell assembly'et

Genmontér frontskallen, og sørg for, at alle clips er sikkert på plads.

Sådan verificeres en vellykket montering

Kontroller visuelt, at siliconedækslet sidder tæt om nozzle uden løshed.

H2-serien

Trin 1 - Sluk, og lad nozzle afkøle

1. Sluk for printeren.
2. Vent på, at nozzle er afkølet.

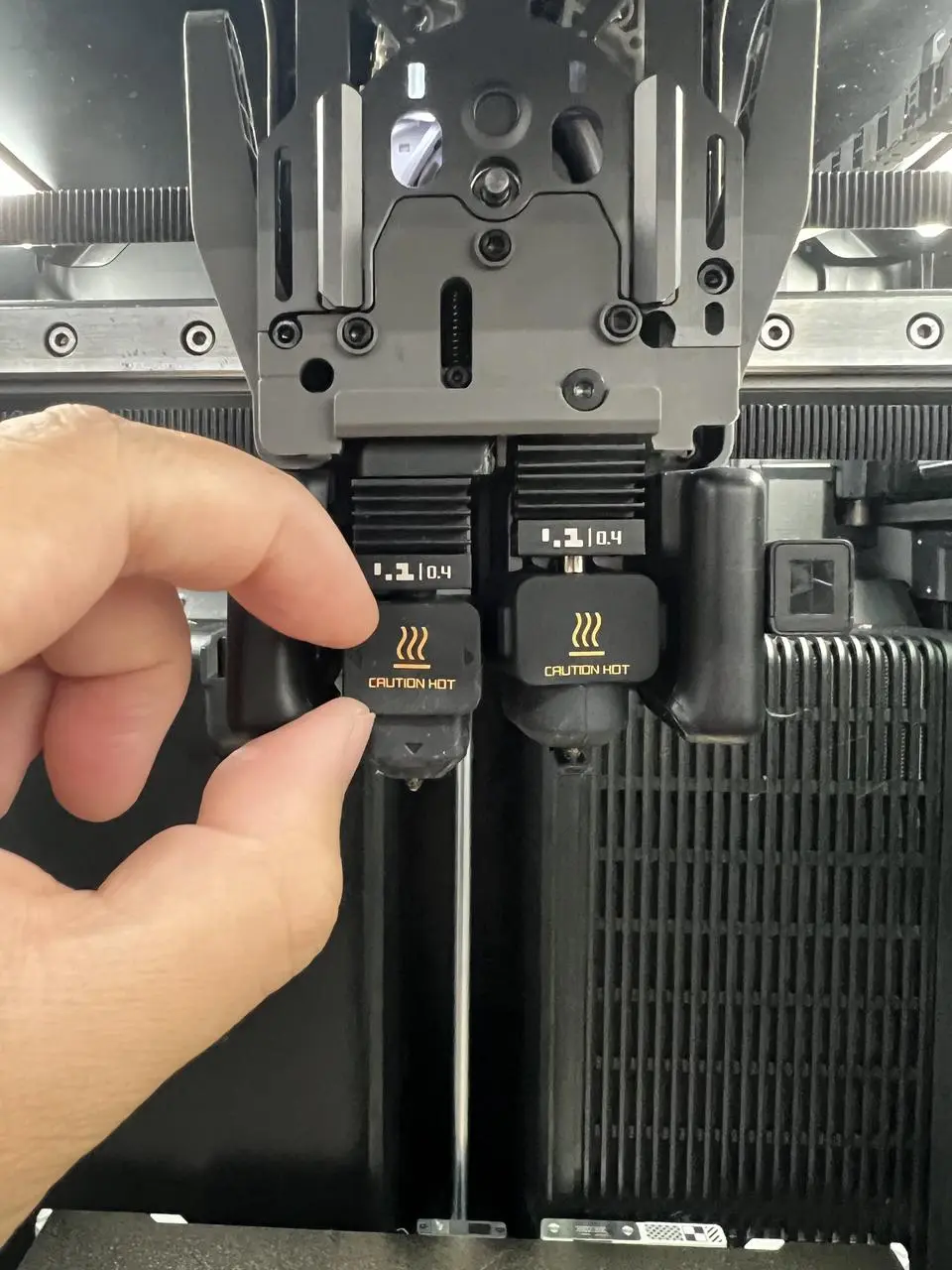

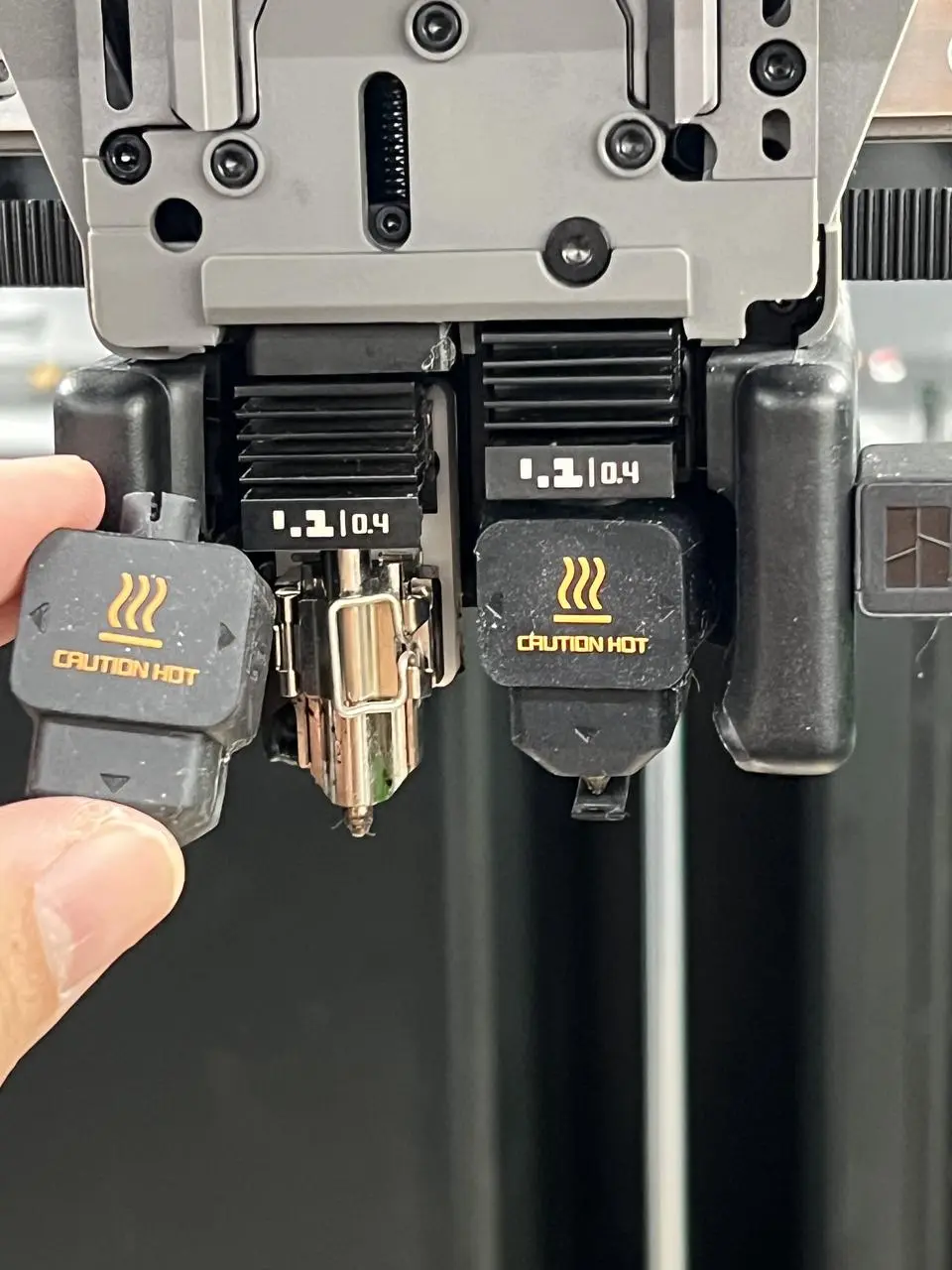

Trin 2 - Fjern den gamle silicone-sok

1. Flyt toolhead til en praktisk position.
2. Træk nedad og udad for at fjerne silicone-sokken.
   (Behøver du at rengøre nozzle, kan du gøre det på dette trin.)

H2D Hotend-tilstopningsrengøring | Bambu Lab Wiki

Trin 3 - Monter det nye siliconedæksel

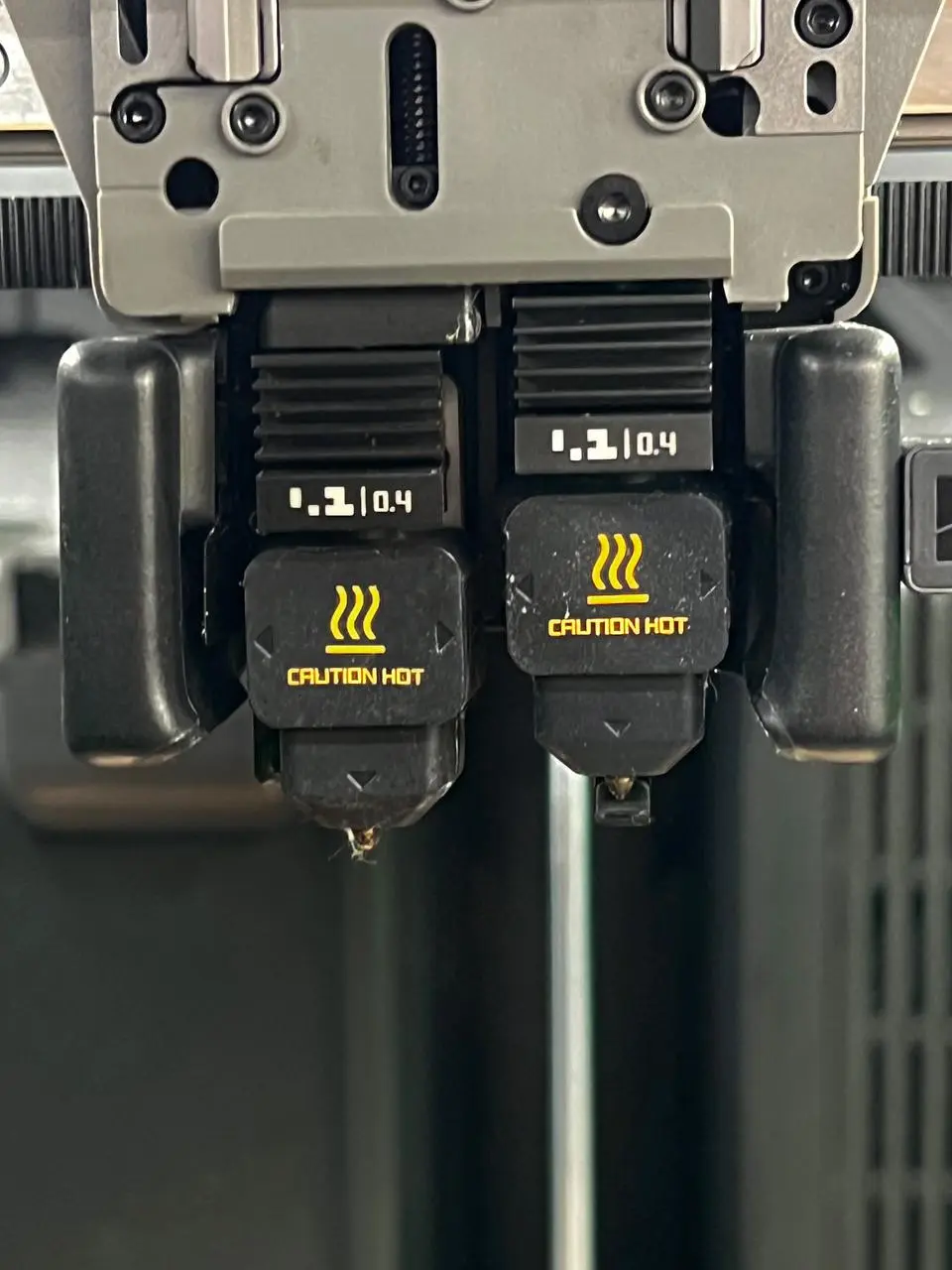

1. Klargør det nye siliconedæksel, og sørg for, at kabelrillet er på den korrekte side.
2. Juster dækslet med nozzle, og skub det opad, til det sidder korrekt.

P2S

Trin 1 - Sluk, og lad nozzle afkøle

1. Sluk for printeren.
2. Vent på, at nozzle er afkølet.

Trin 2 - Åbn toolhead front cover assembly'et

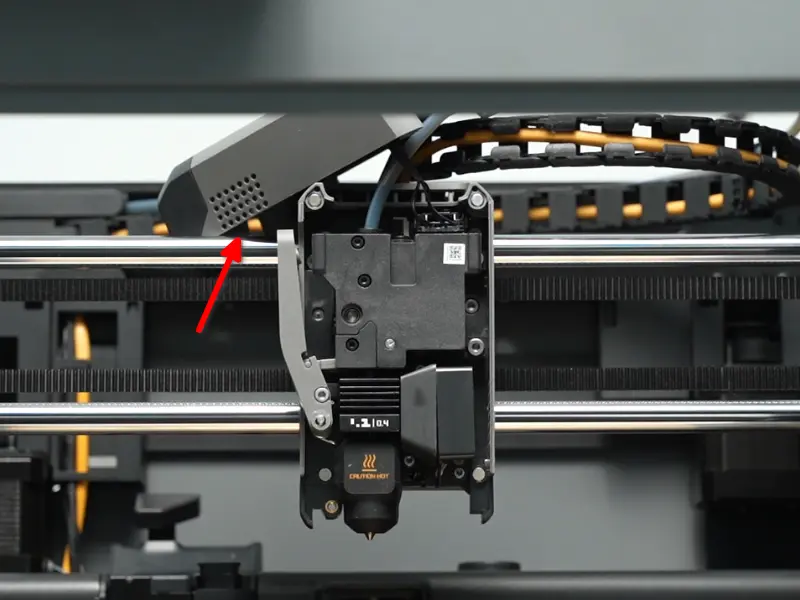

Åbn toolhead front cover assembly'et, og hæng det på toolhead.

Trin 3 - Fjern den gamle silicone-sok

• Flyt toolhead til en praktisk position.

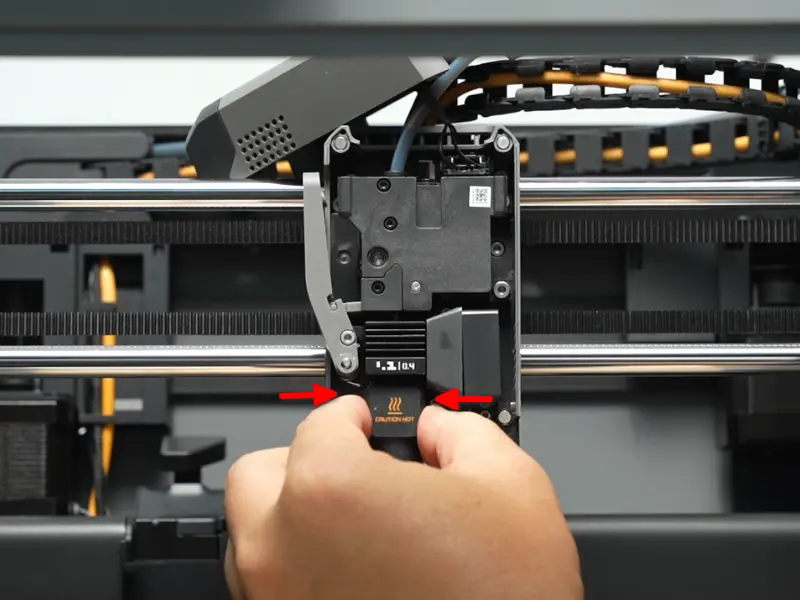

• Træk nedad og udad for at fjerne silicone-sokken.

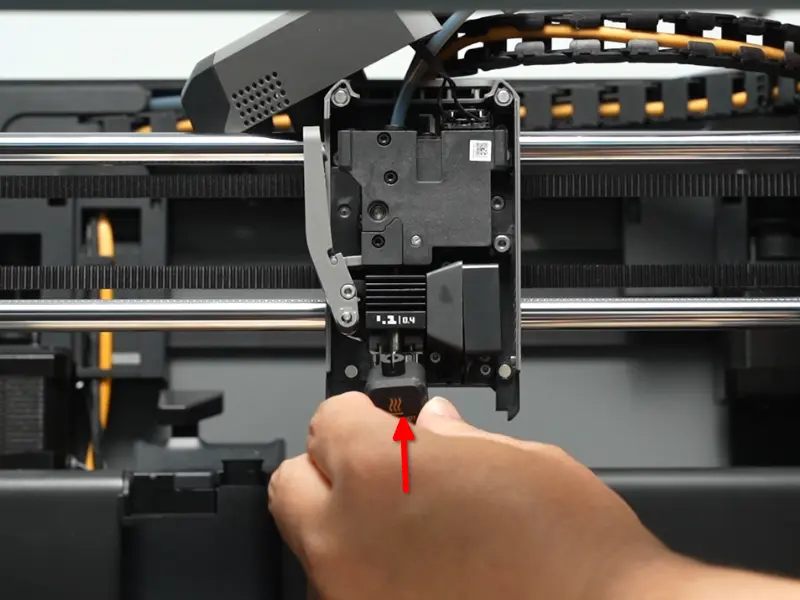

Trin 4 - Monter silicone-sokken til hotend

Monter hotend silicone-sokken på hotend nedefra og op.

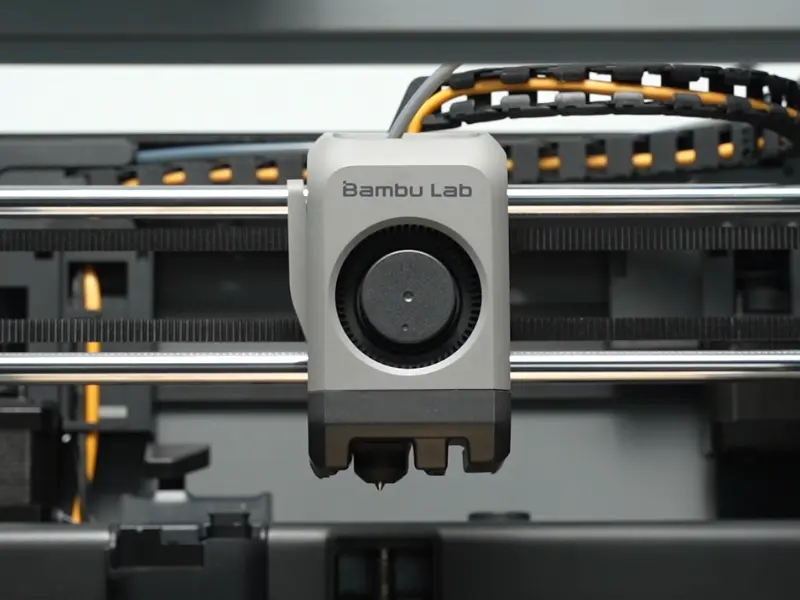

Trin 5 - Luk toolhead front cover assembly'et

Toolhead front cover assembly'et er magnetisk fastgjort - luk det blot på plads.

X2D

Trin 1. Sluk, og lad nozzle afkøle

1. Sluk for printeren.
2. Vent på, at nozzle er afkølet.

Trin 2. Tryk på filamentskæreren (til venstre eller højre nozzle)

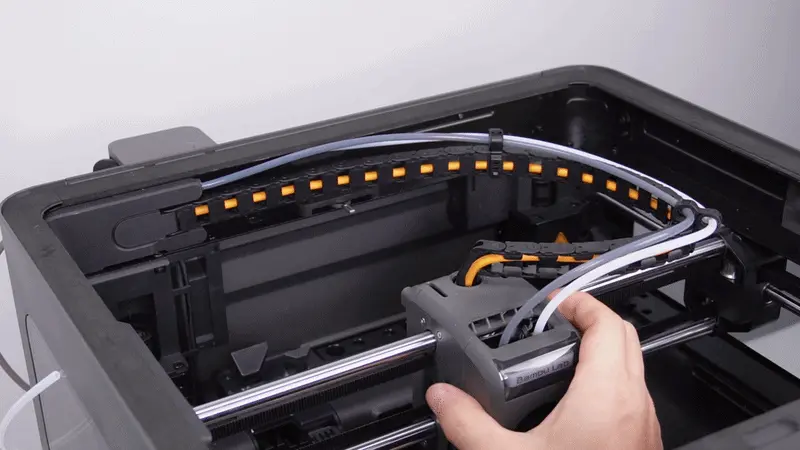

Flyt toolhead, så den venstre filamentskærer rammer filamentskærerstopperen i midten bagerst.

Trin 3. Klargør den højre eller venstre nozzle

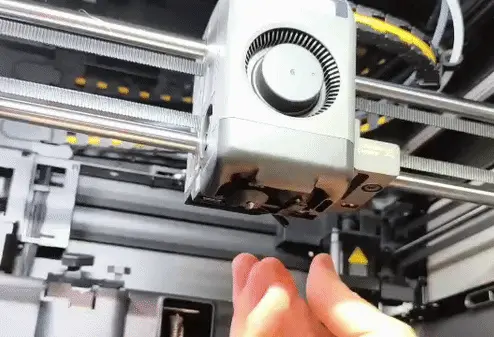

Afhængigt af hvilken nozzle du udskifter, skal du muligvis hæve eller sænke den højre nozzle - brug mekanismen bag på toolhead til at bevæge den op eller ned.

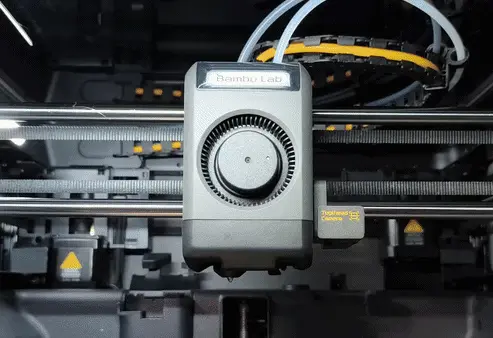

Trin 4. Fjern toolhead-frontdækslet

Tag fat i toppen af toolhead-frontdækslet, og træk det væk. Læg det forsigtigt oven på X-aksen.

Trin 5. Fjern nozzle silicone-sokken

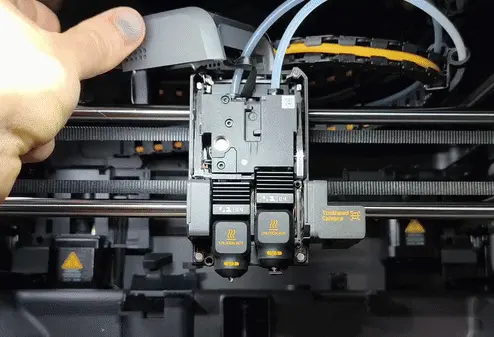

Tag fat i silicone-sokken på siderne, og træk den forsigtigt mod dig.

Trin 6. Fjern nozzle

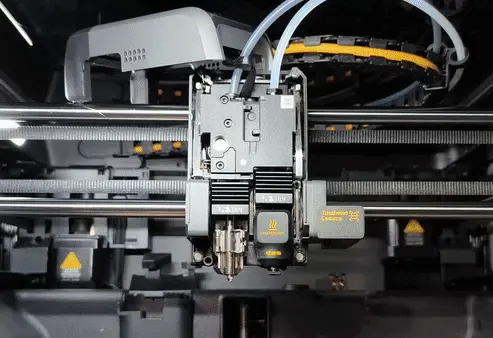

Frigør derefter hotend-clipsen ved at skyde den til højre. Flyt derefter lågen på den modsatte side til venstre som vist på billedet. Når begge låger er frigjort, fjernes nozzle ved forsigtigt at trække den fremad.

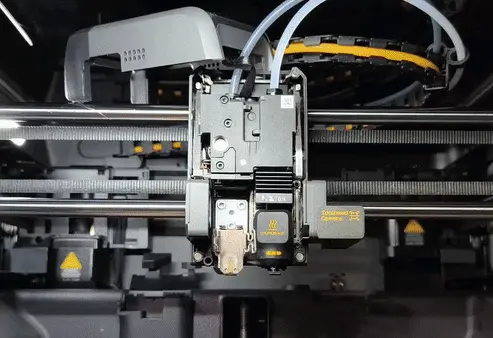

Trin 7. Genmonter X2D-nozzle

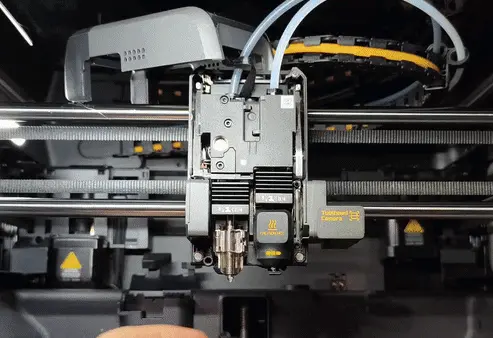

Vip forsigtigt hotend mod bagsiden af toolhead, og placér den på hotend-varmesamlingen som vist. Luk derefter venstre side af nozzle-clipsen, og fastgør den ved at låse den højre låge.
