Udskiftning af XY-spændertromlen - X1-serien

Hvad er XY-spændertromlen

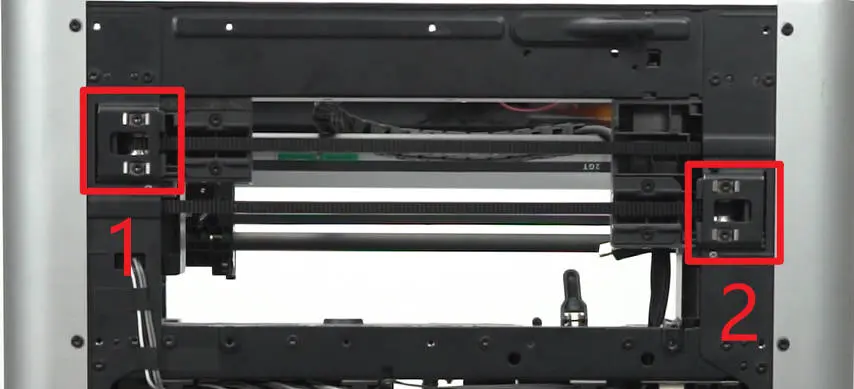

XY-spændertromlen er monteret på XY-beltspænderen, med en på hver side (X og Y). Hver indeholder to skiver og en tromle.

Idler Pulley

Hvornår bruges denne guide

• Tromlen laver unormal lyd, der ikke kan løses med olie.
• Tromlens leje er beskadiget.

Bemærk: Udskiftningsmetoden for tromlen i de to positioner er grundlæggende den samme.

Nødvendige værktøj og materialer

1. H2.0 unbrakonøgle
2. Ny XY-spændertromle

Sikkerhedsadvarsel og maskinstatus inden operationen

Sluk for printeren, inden du udfører vedligeholdelsesarbejde.

Operationsguide

Trin 1 - Fjern skruer

BEMÆRK: Denne procedure involverer mange skruer. For at undgå problemer bedes du mærke og gruppere dem i separate sektioner.

Fjern skruerne fra bagdækslet som vist nedenfor (4 skruer på det første billede og 10 på det andet). Der er 2 typer skruer, så hold dem adskilt og husk, hvilke der hører til hvor.

Trin 2 - Fjern bagdækslet

For at undgå at det sætter sig fast, skal du først låse venstre beltspændingsport op og derefter den højre, inden du fjerner bagdækslet.

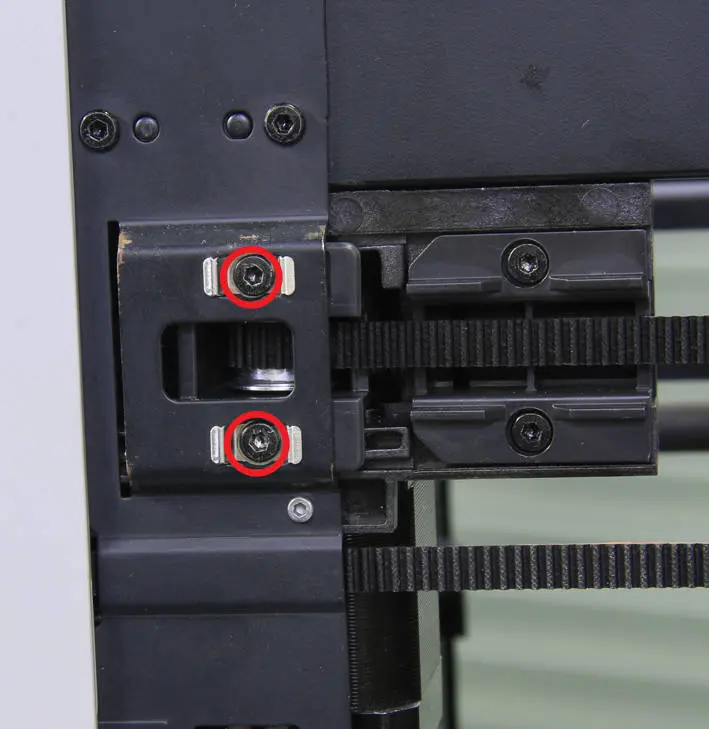

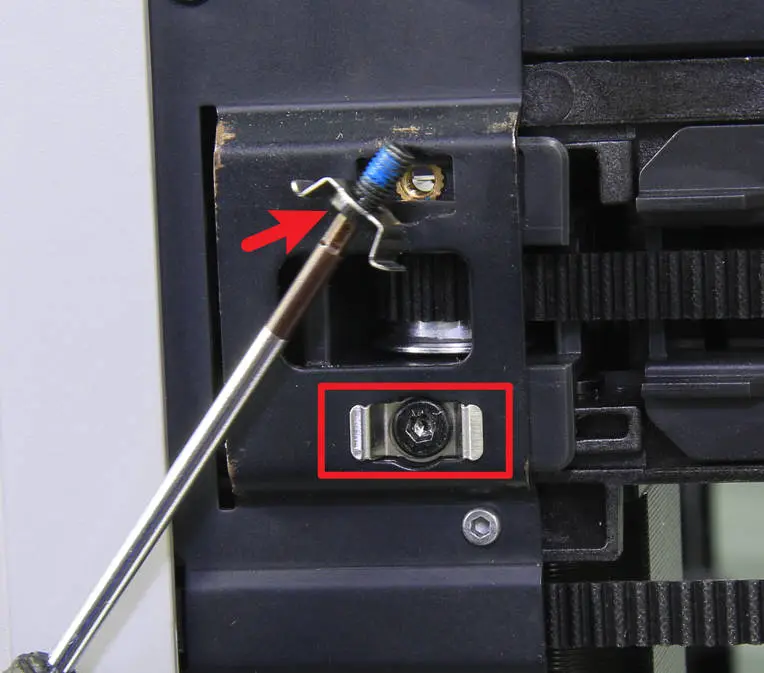

Trin 3 - Fjern spænderskruer

Skruv de 2 skruer ud, der fastgør spænderen, og fjern de to metalbeslag.

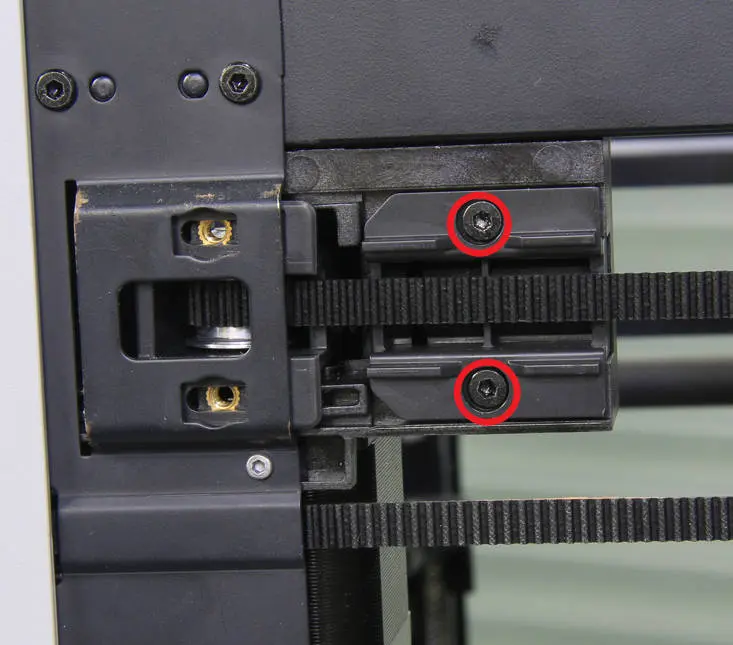

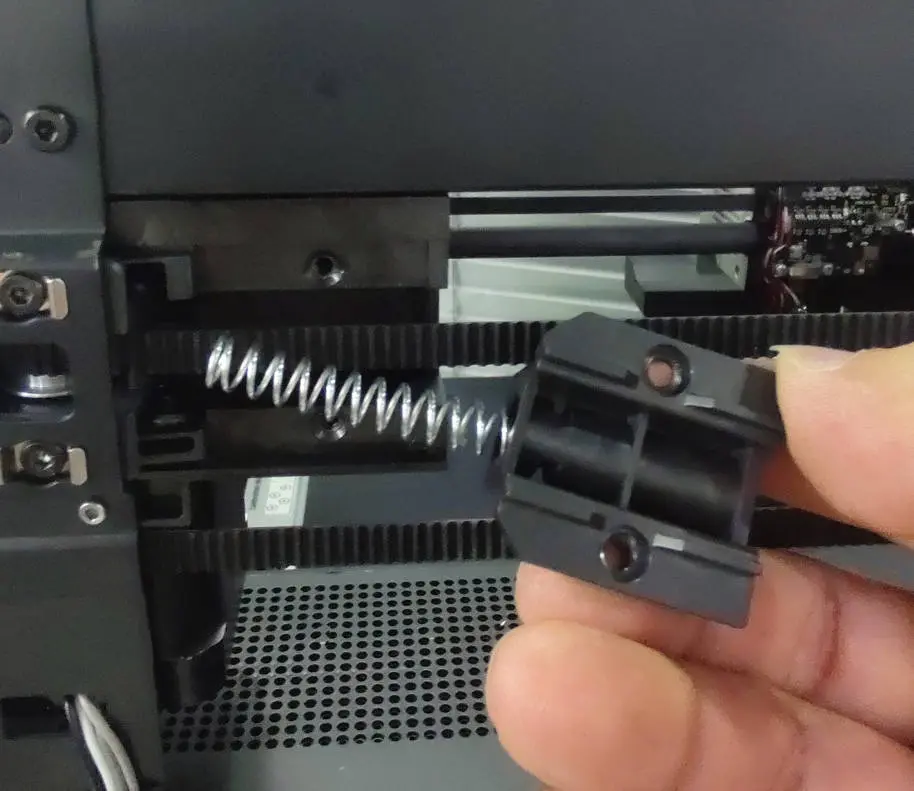

Trin 4 - Fjern spændingsfjederen og dens holder

Skruv de 2 skruer ud, og fjern spændingsfjeder og dens holder.

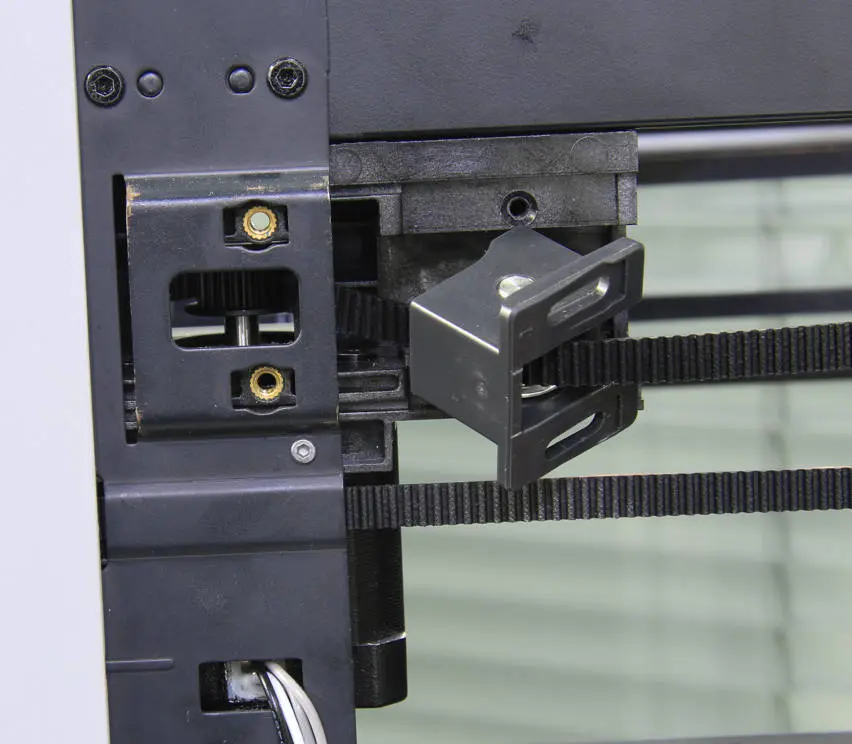

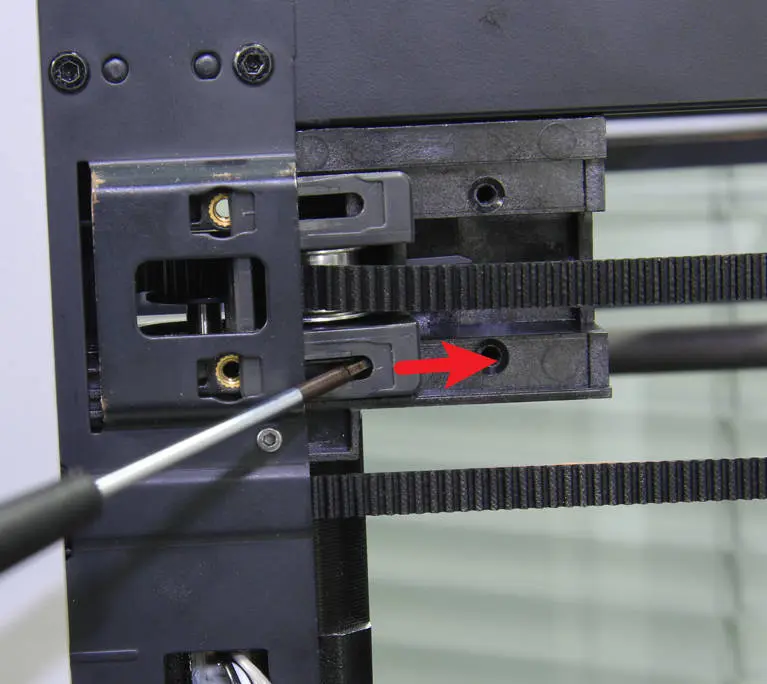

Trin 5 - Løsn spændersamlingen

Brug unbrakonøglen til at skubbe spænderen ud og løsne den.

Trin 6 - Fjern spændertromlen

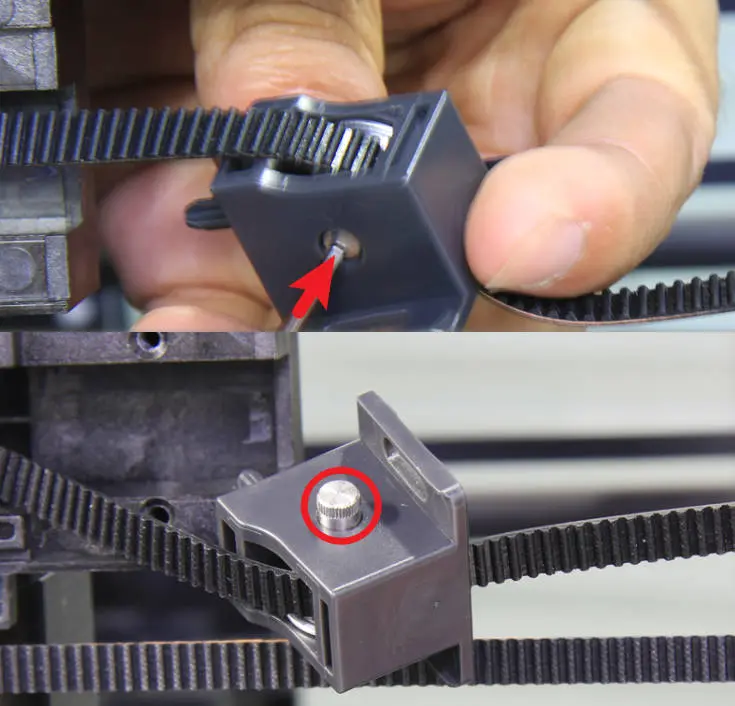

Brug unbrakonøglen til at skubbe tromlens aksel nedefra og op, og fjern derefter akslen og tromlen.

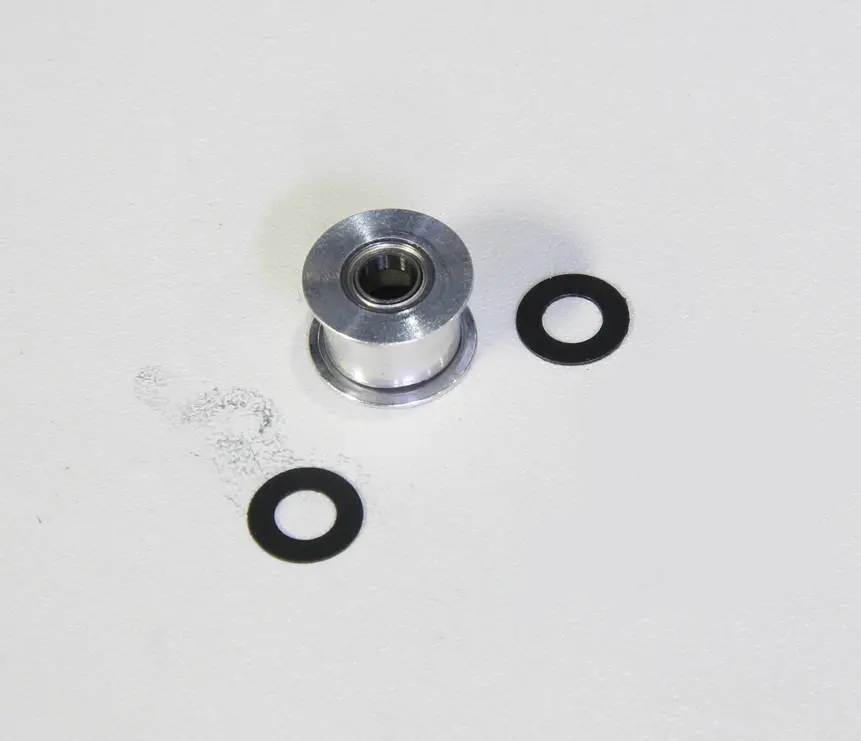

Trin 7 - Sæt skiverne på

Klargør den nye spændertromle og sæt de to skiver på begge ender af tromlen. Det kan være nødvendigt at bruge hånden til at holde dem på plads.

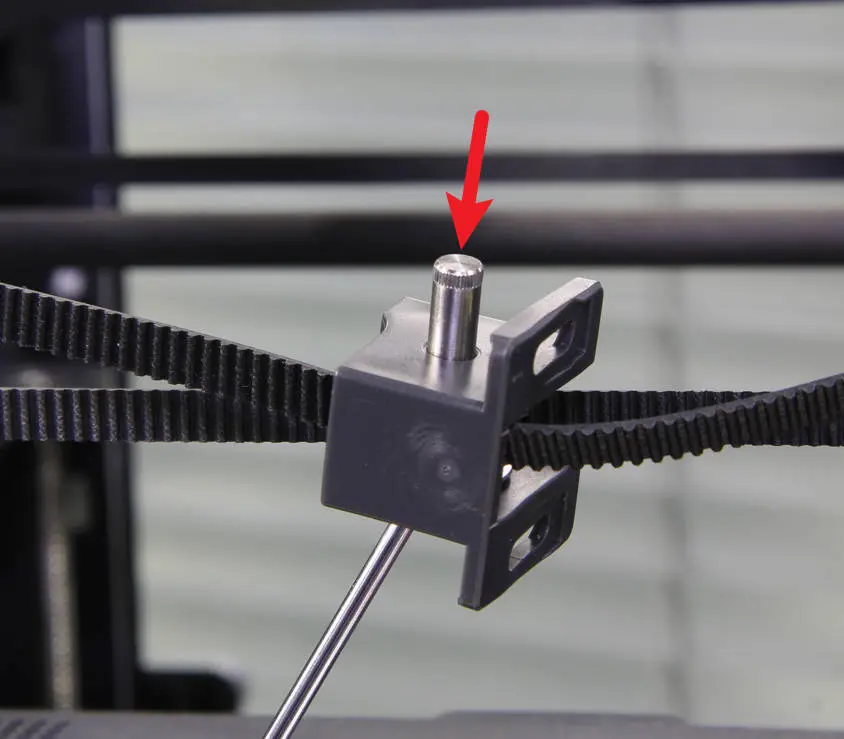

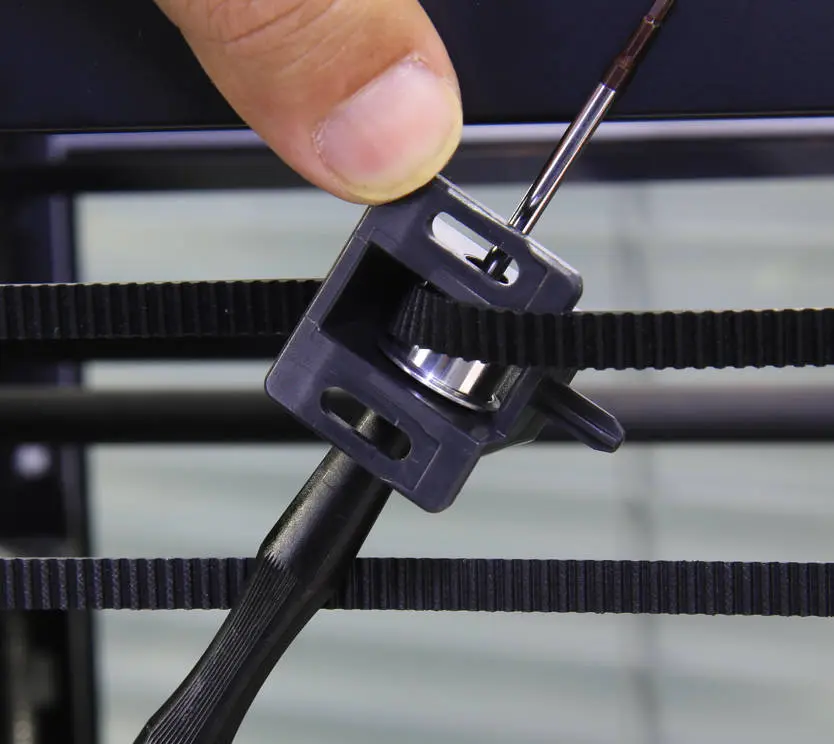

Trin 8 - Installer spændertromlen

Installer spændertromlen på tromleholderet. Tråd midlertidigt unbrakonøglen igennem for at sikre, at tromlen og de to skiver sidder korrekt. Tryk derefter akslen fra toppen og ned, og sørg for, at den er fuldt presset ind.

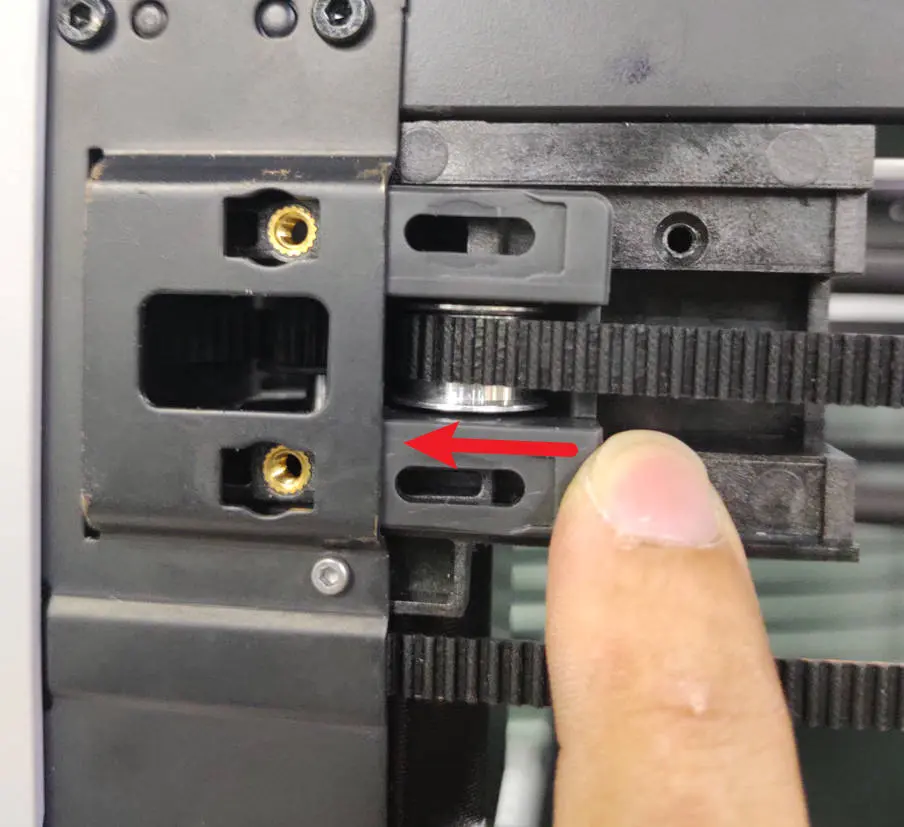

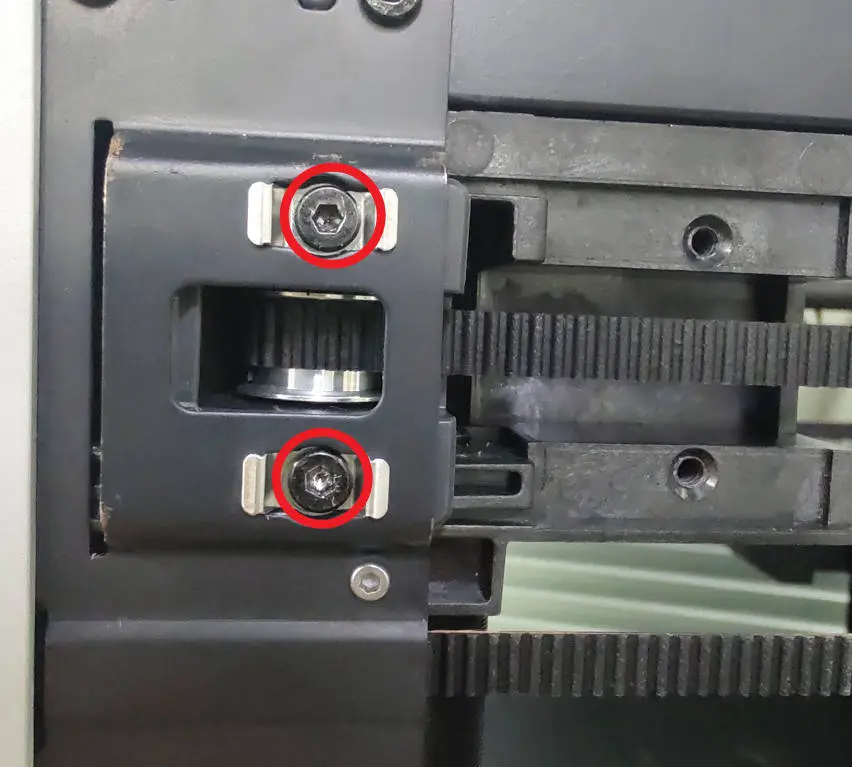

Trin 9 - Installer spænderen

Skub spændersamlingen på plads, og skruv de 2 skruer (med beslag) i. Stram ikke skruerne endnu - lad dem sidde løst foreløbig.

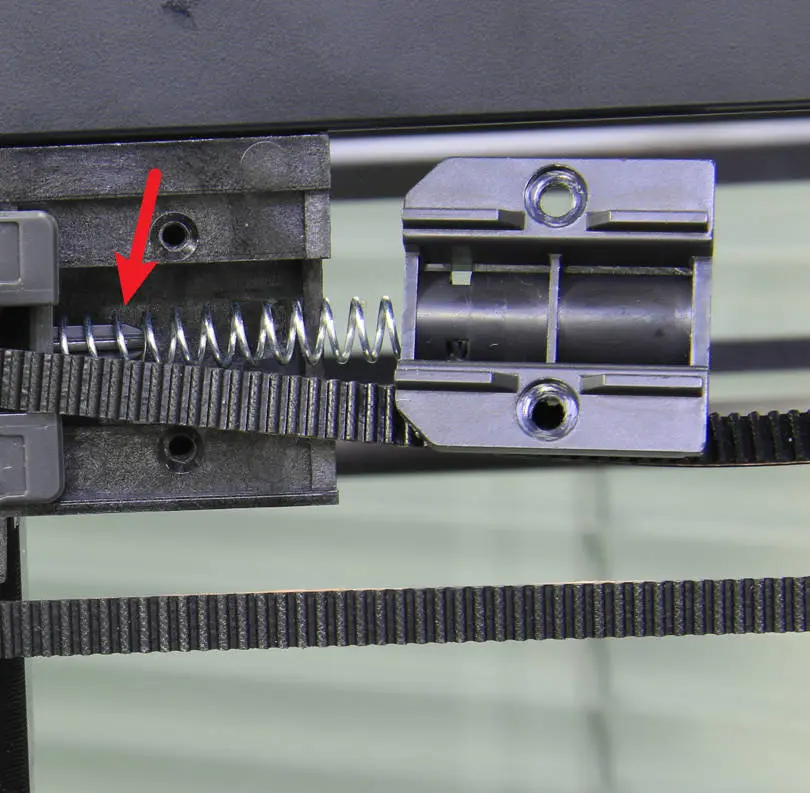

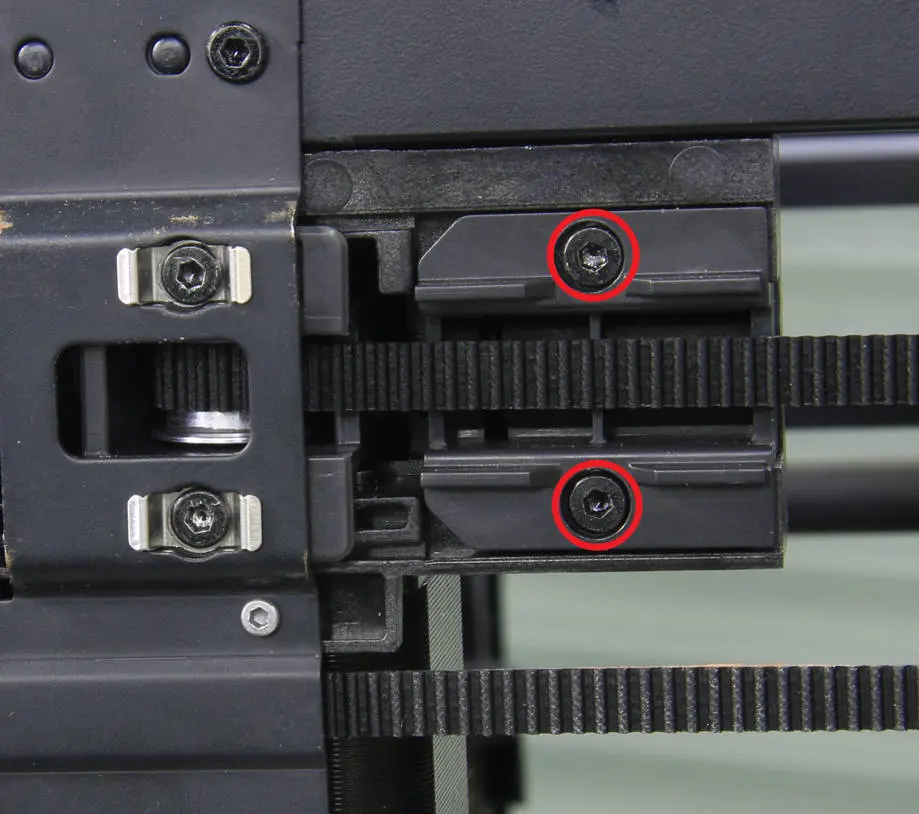

Trin 10 - Installer spændingsfjeder og dens holder

Installer spændingsfjederen og dens holder, og lås 2 skruer for at fastgøre dem på plads.

Trin 11 - Montering af printerens bagdæksel

Før rørholderet og den højre beltspændingsport igennem først for at installere bagdækslet.

Trin 12 - Lås skruerne

Skruv bagpanelet på plads igen. Vær opmærksom på de forskellige skruetyper (10 og 4 som vist nedenfor).

Trin 13 - Spænd beltet

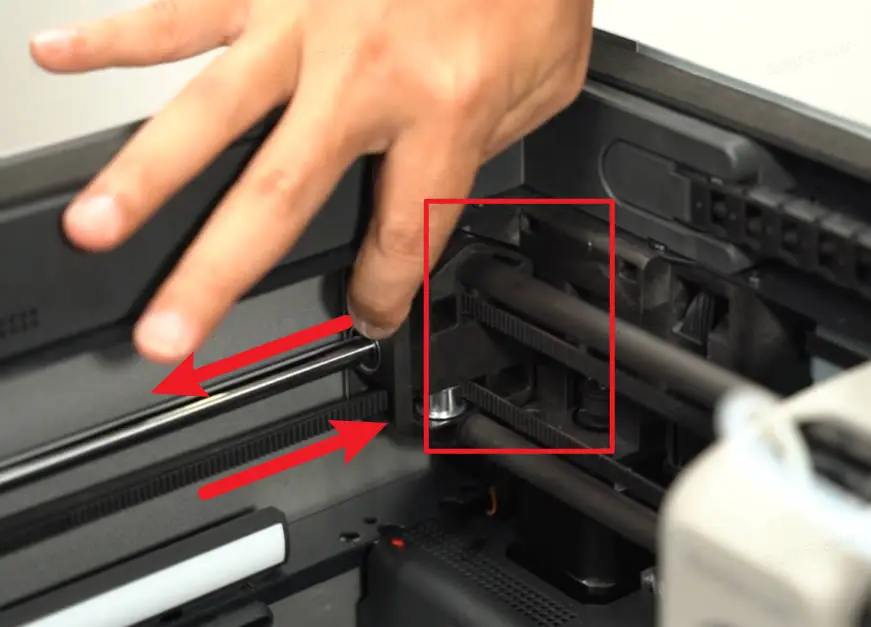

Løsn de 2 skruer på den anden spænder, flyt toolheaden frem og tilbage flere gange, og før begge ender tilbage. Lås derefter skruerne på begge spændere. Se vores side om beltspænding for mere detaljerede instruktioner.

Sådan verificerer du en vellykket udskiftning

• Tænd printeren.

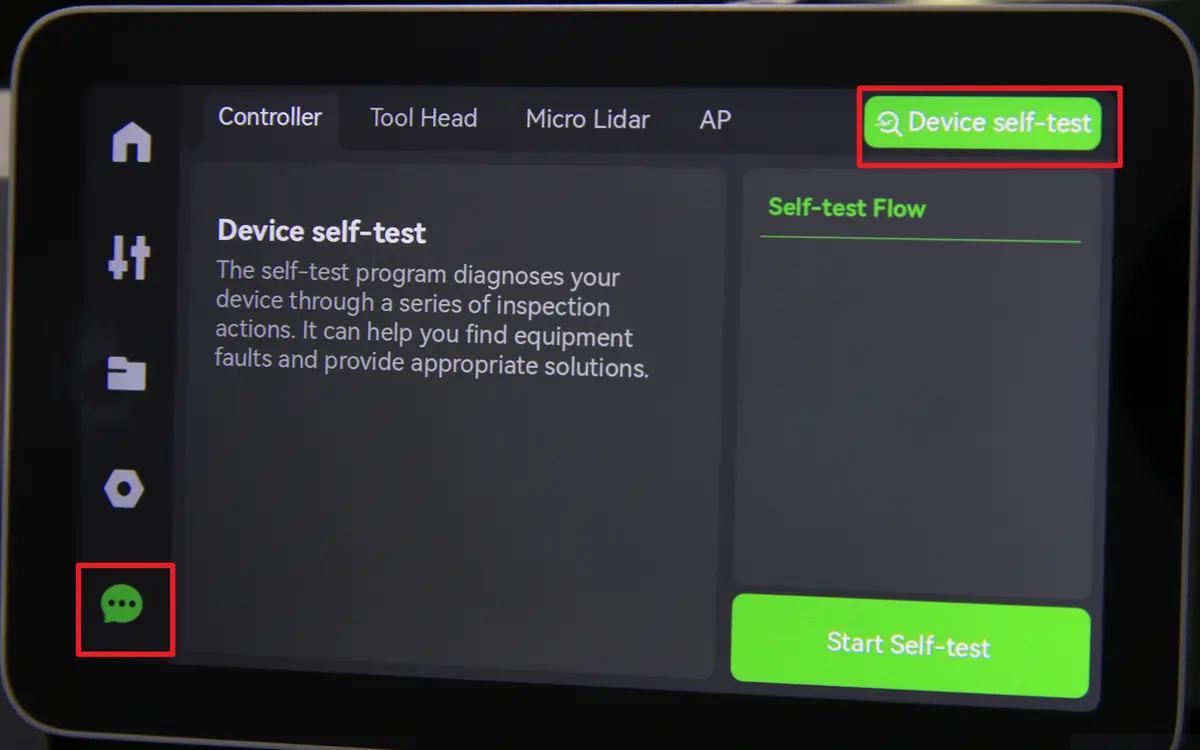

• Udfør en selvtest af enheden som vist nedenfor. Hvis der ikke opstår fejl under testen, var udskiftningen vellykket.

Hvis du opstår problemer, skal du først gå trinene igennem igen og spænde beltet på ny, inden du prøver igen. Vedvarer problemerne, bedes du kontakte vores kundesupport for yderligere hjælp.
