Udskiftning af AMS indføringskoppe-enhed

Hvad er AMS indføringskoppe-enheden?

AMS indføringskoppe-enheden beståar primært af en struktur med en tragtformet indføringsåbning og et kredsknort.

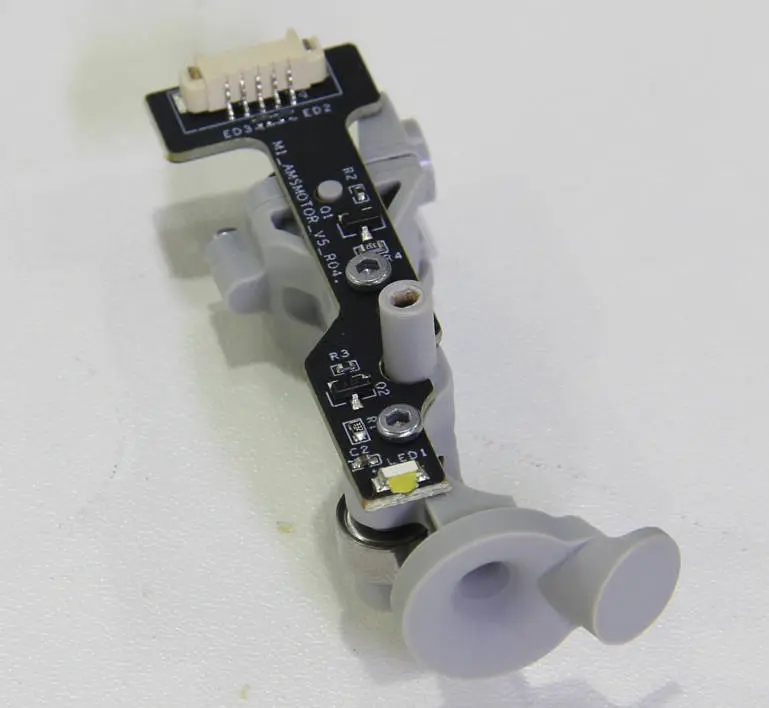

AMS indføringskoppe-enhed med tragtformet indføringsåbning og kredsknort

Hvornår skal du bruge denne guide?

Den tragtformede indføringsåbning er kraftigt slidt og påvirker indladning og udladning af filamenter, eller after-sales-teamet har bekræftet, at kredskortet er defekt.

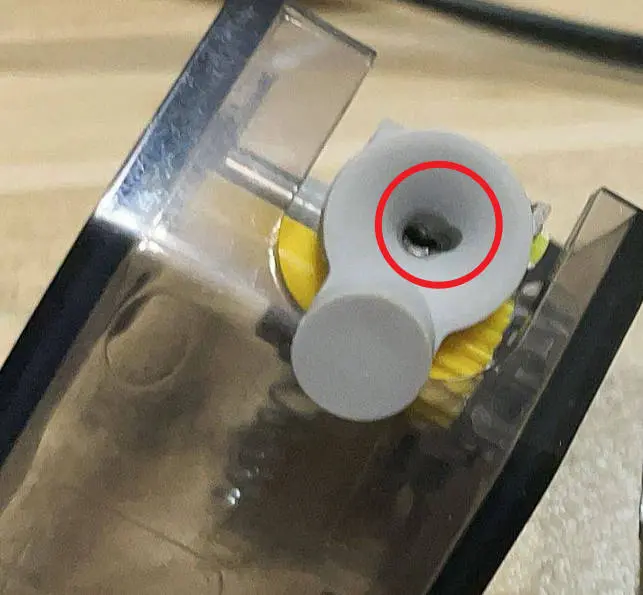

Slidt tragtformet indføringsåbning på AMS indføringskoppe-enheden

Værktøj og materialer

1. En ny AMS indføringskoppe-enhed

2. H2.0/H1.5 unbrakonnøgle

3. Pincet

4. Tang

Sikkerhedsadvarsel og maskintilstand før du begynder

Sluk for printerens strøm og frakobl AMS-forbindelsen til printeren.

Udførsel

Trin 1 - Fjern det første-trin-feeder fra AMS

Se venligst trin 1-7 i Udskiftning af AMS første-trin-feeder for at fjerne AMS første-trin-feeder, og frakobl derefter PTFE-røret.

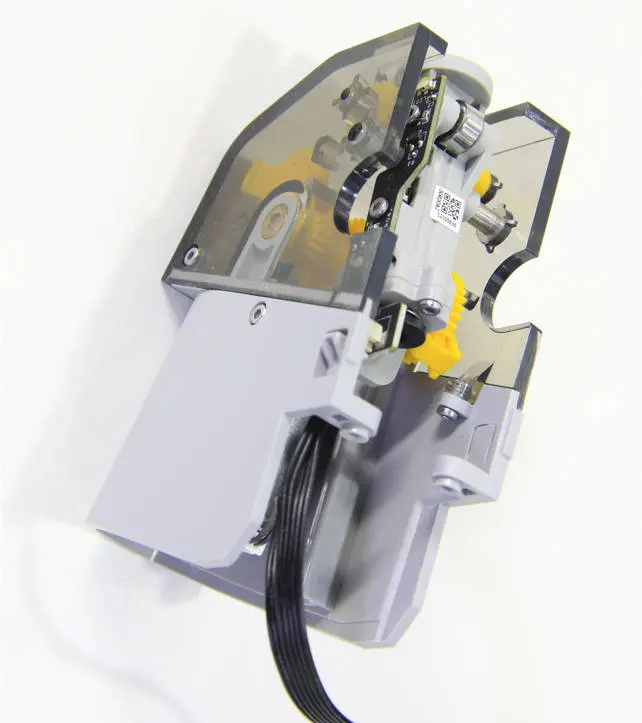

AMS første-trin-feeder fjernet fra AMS og PTFE-rør frakoblet

Trin 2 - Fjern skruer

Fjern 4 skruer med H1.5 unbrakonnøglen.

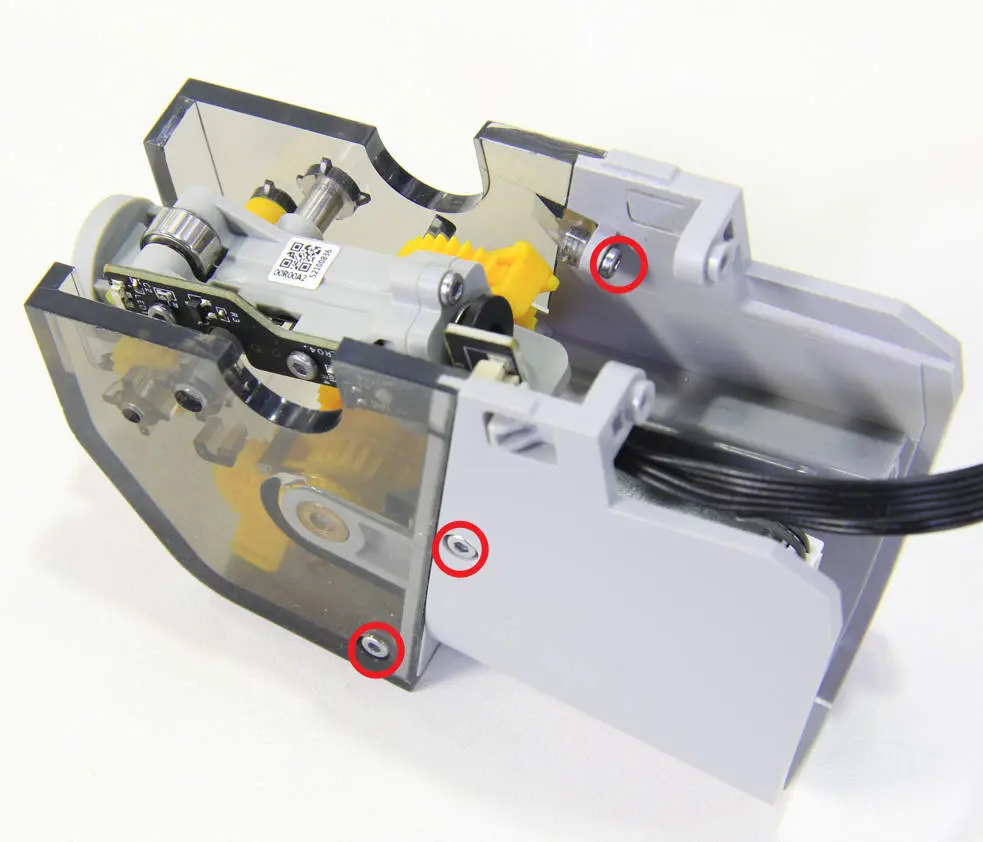

4 skruepositioner markeret på AMS indføringskoppe-enheden til fjernelse

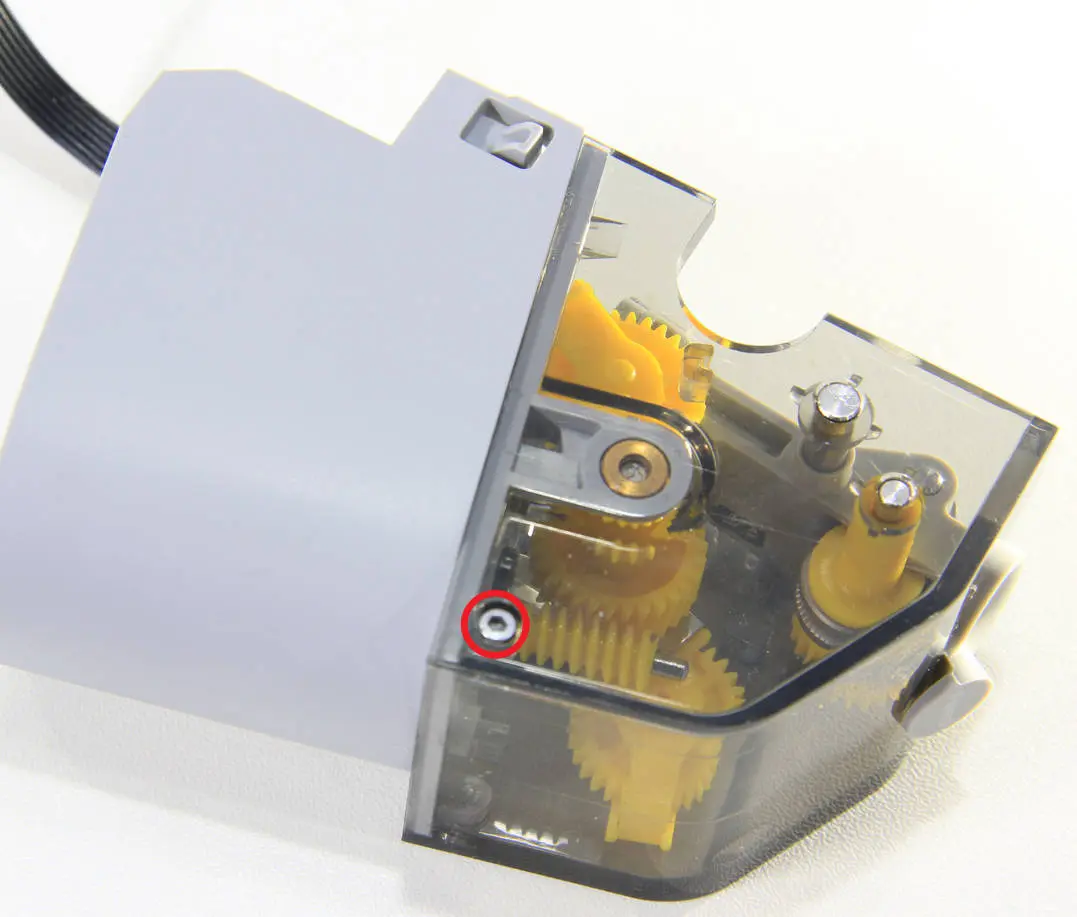

4 skruer fjernes fra AMS indføringskoppe-enheden med H1.5 unbrakonnøgle

Trin 3 - Adskil bundbasen og overdækslet

Adskil overdækslet fra bundbasen, fjern fjedrene, og frakobl kablet fra kredskortet.

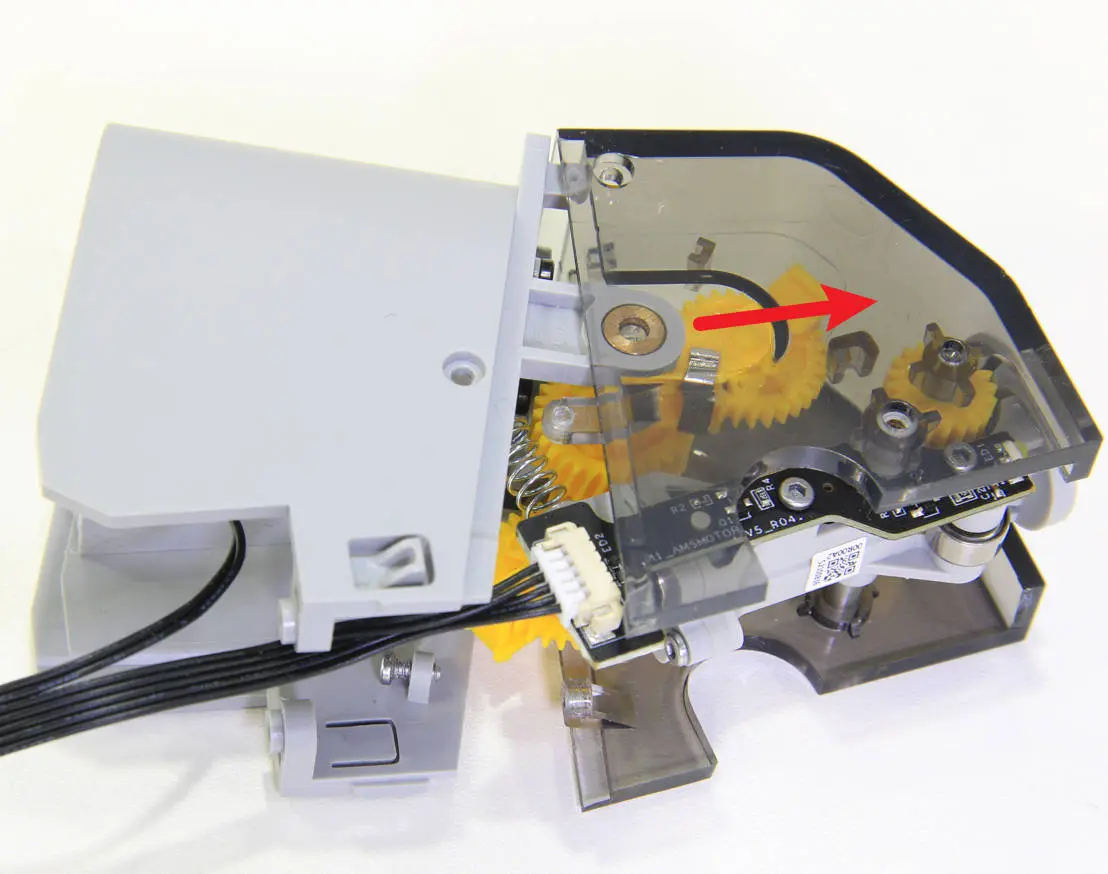

Overdæksel adskilles fra bundbas og fjeder fjernes

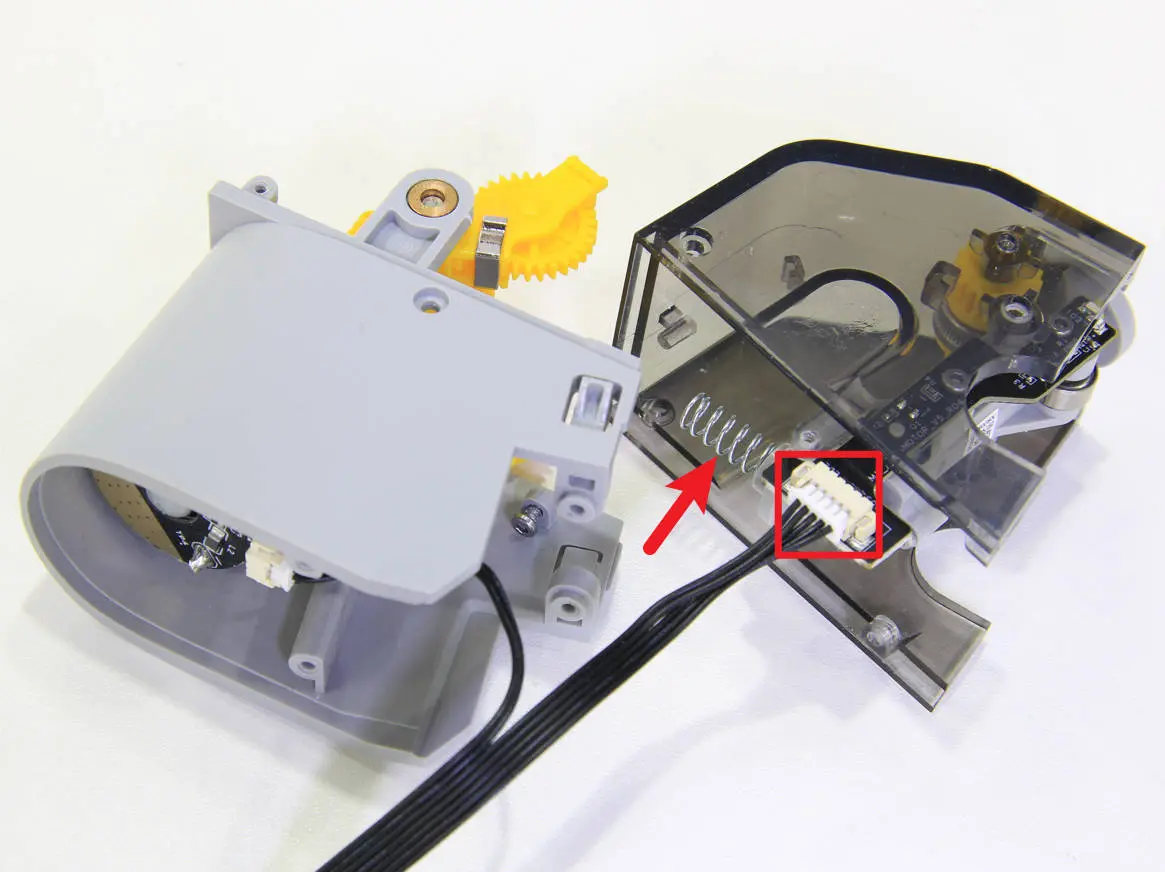

Kabel frakoblet fra kredskortet på AMS indføringskoppe-enheden

Trin 4 - Bank akslen ud

Bank indføringskoppe-akslen ud med H1.5 unbrakonnøglen og tangen. Vær opmærksom på, hvor akslen kommer ud, og hold plads til at undgå skader.

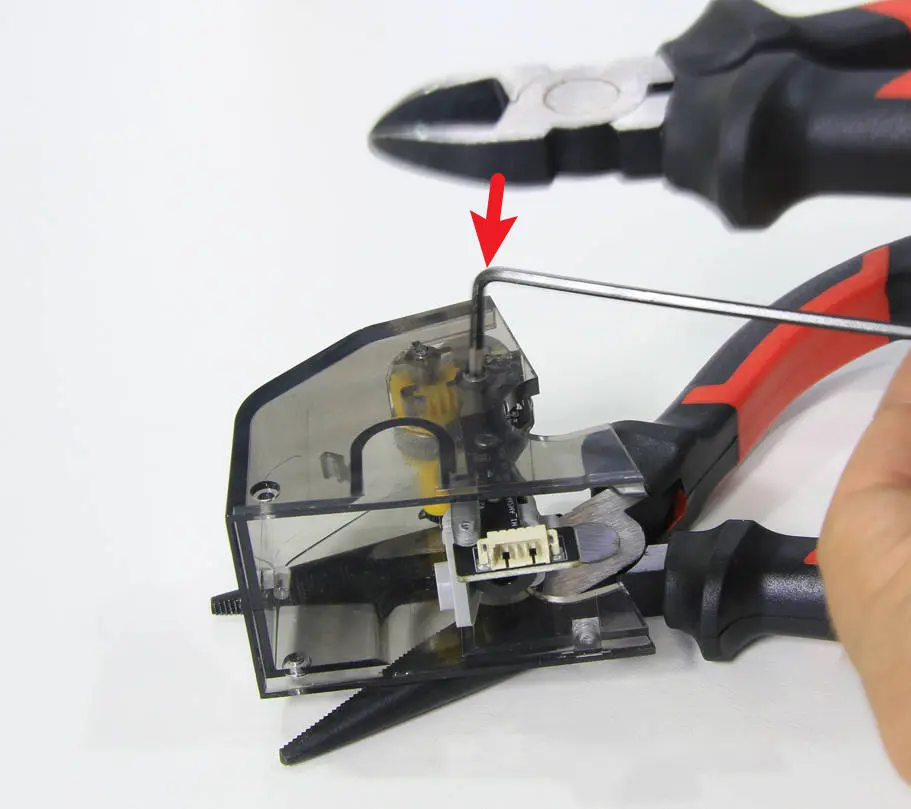

Akslen bankes ud med H1.5 unbrakonnøgle og tang - trin 1

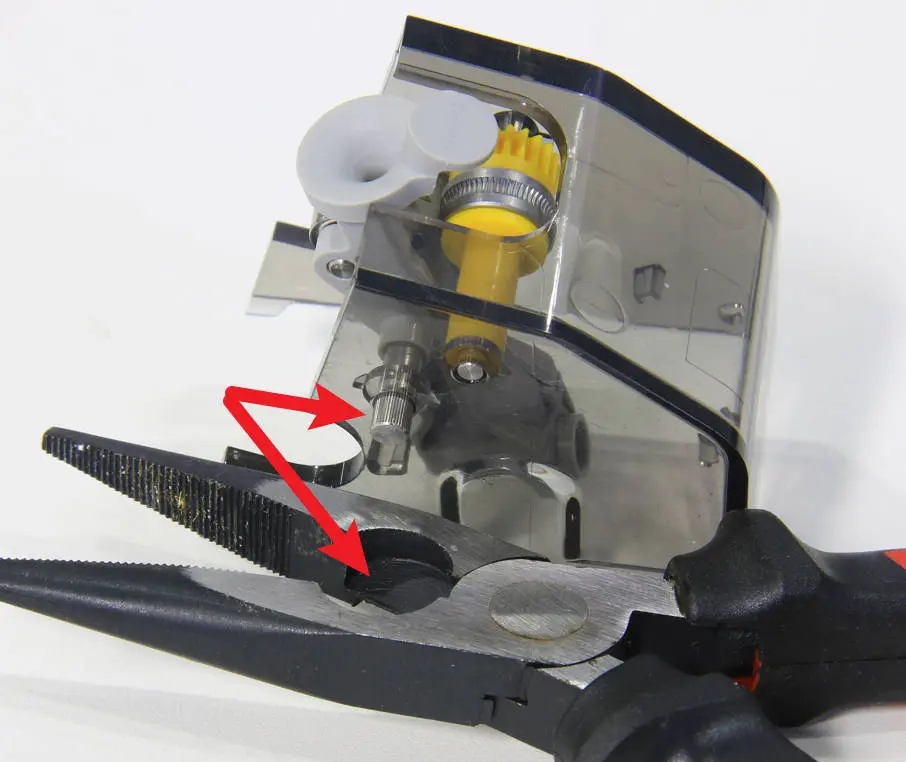

Akslen bankes ud med H1.5 unbrakonnøgle og tang - trin 2

Trin 5 - Fjern akslen og tag AMS indføringskoppe-enheden af

Fjern akslen med pincetten, og tag derefter AMS indføringskoppe-enheden af.

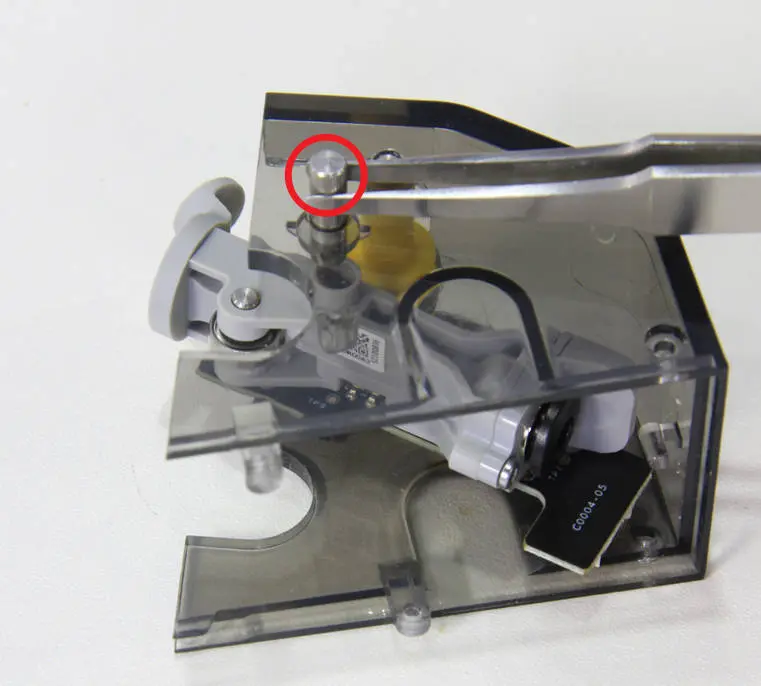

Aksel fjernes med pincet fra AMS indføringskoppe-enheden

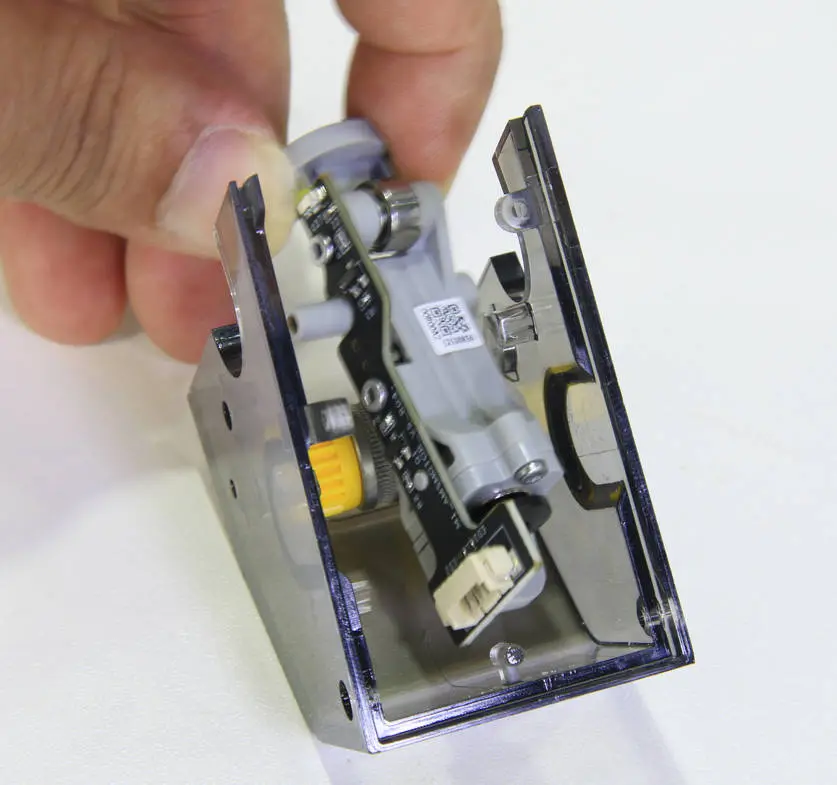

AMS indføringskoppe-enhed tages af efter aksel er fjernet

Trin 6 - Montér AMS indføringskoppe-enheden og akslen

Montér AMS indføringskoppe-enheden og akslen. Akslen kan bankes på plads med tangen.

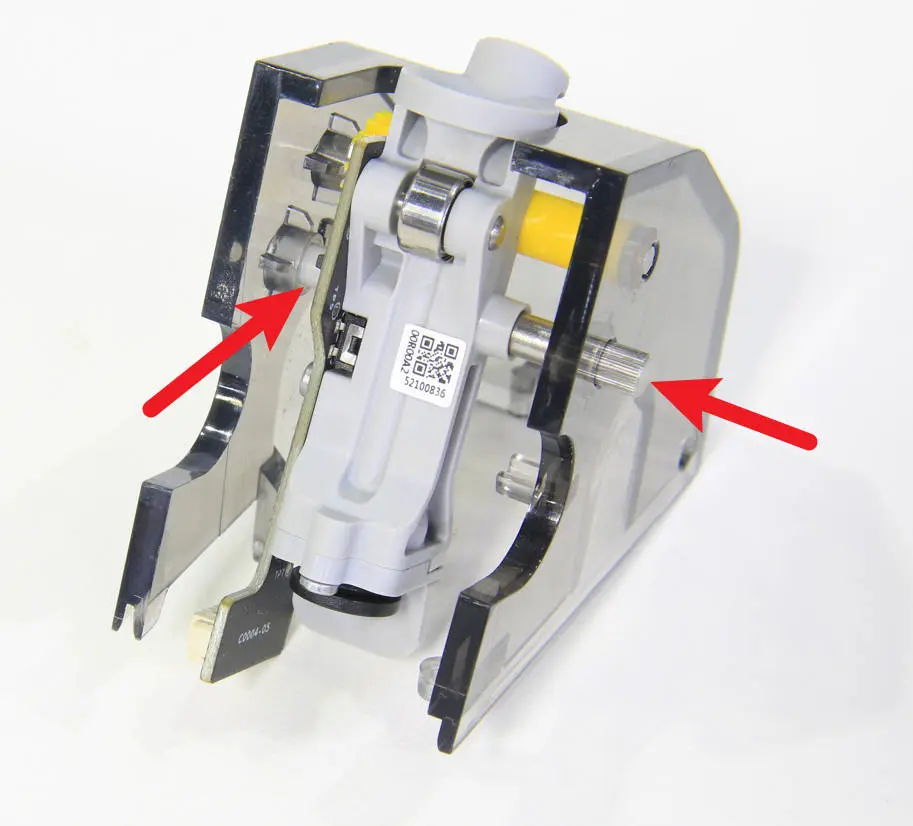

Ny AMS indføringskoppe-enhed monteres og aksel sættes i

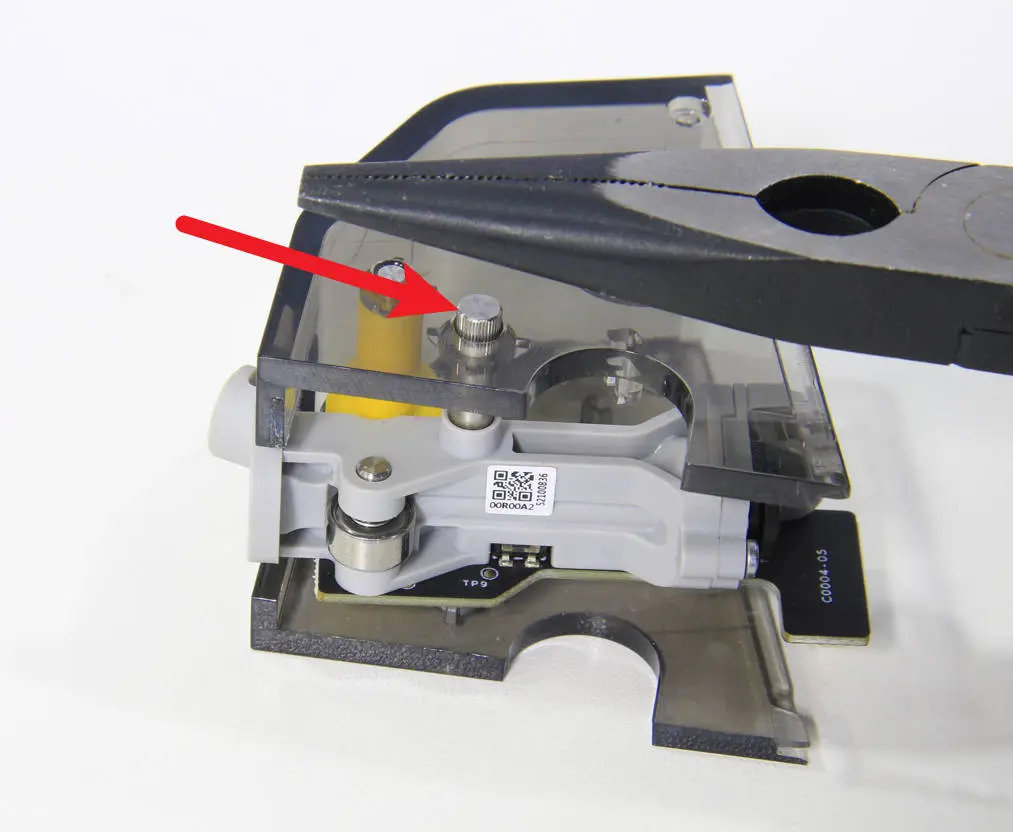

Aksel bankes på plads med tang

Trin 7 - Montér fjederen og tilslut kablet

Montér fjederen på indføringskoppe-samlingsenheden og tilslut kablet til stikket på kredskortet.

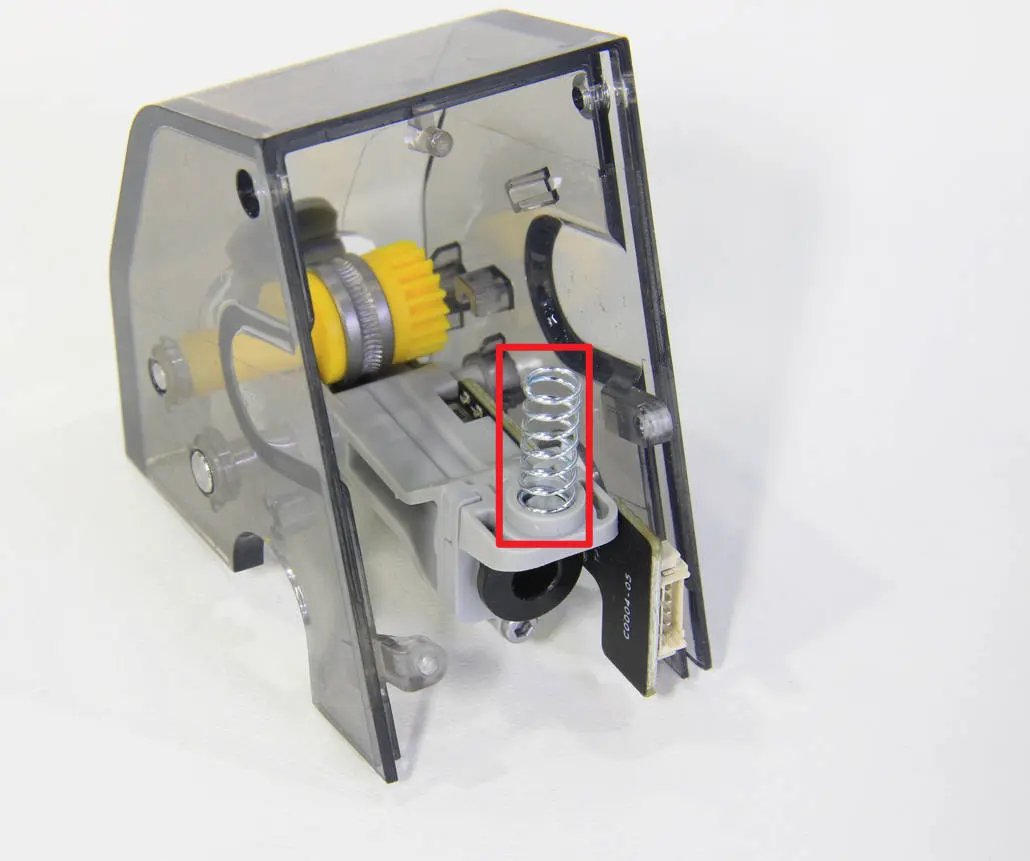

Fjeder monteres på indføringskoppe-samling

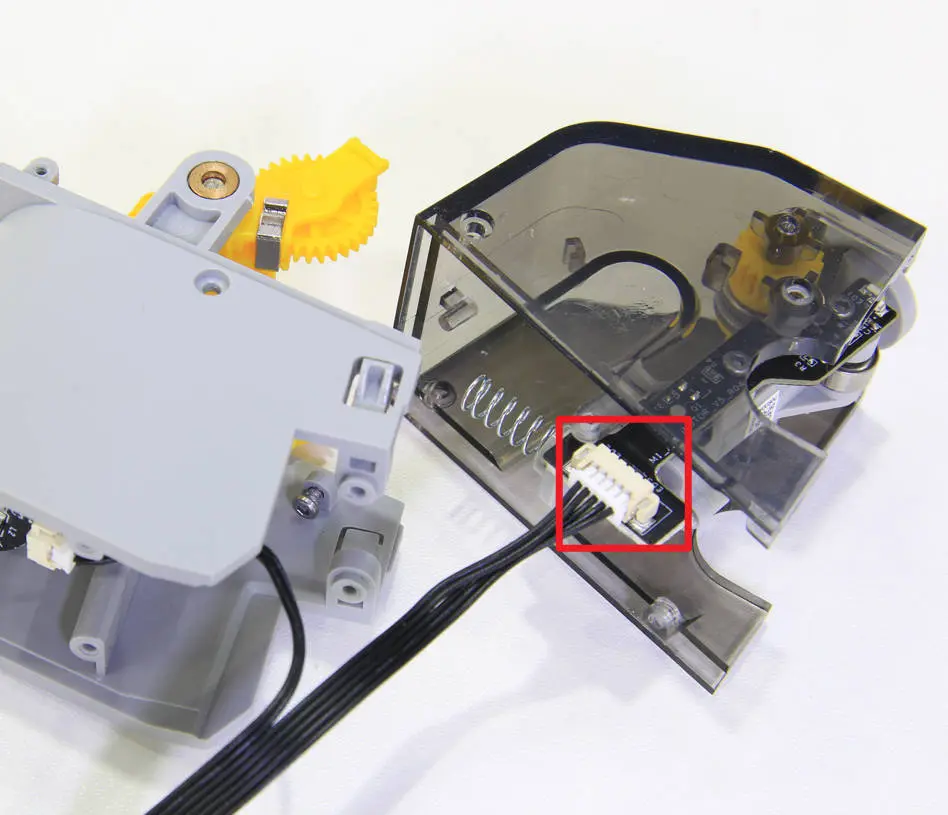

Kabel tilsluttes stikket på kredskortet

Trin 8 - Saml overdækslet og bundbasen

Juster positionen af tandhjulsættene og montér overdækslet og bundbasen. Brug pincetten til at justere fjedernes position og montere den anden ende på bassen under processen.

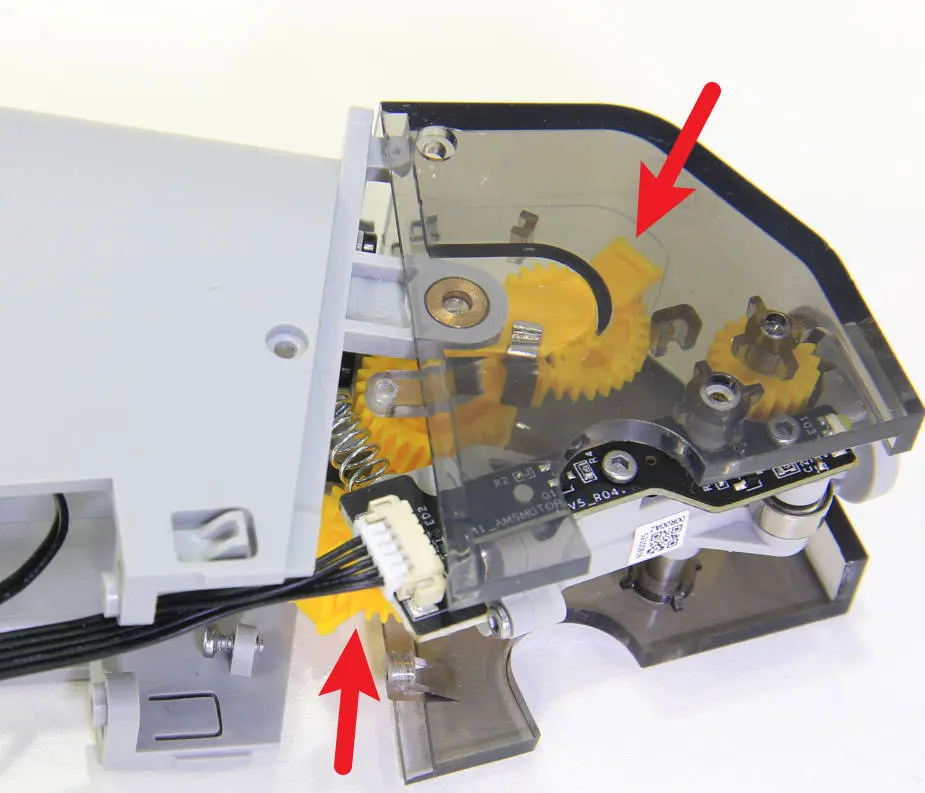

Overdæksel og bundbas samles med tandhjulsættet korrekt justeret

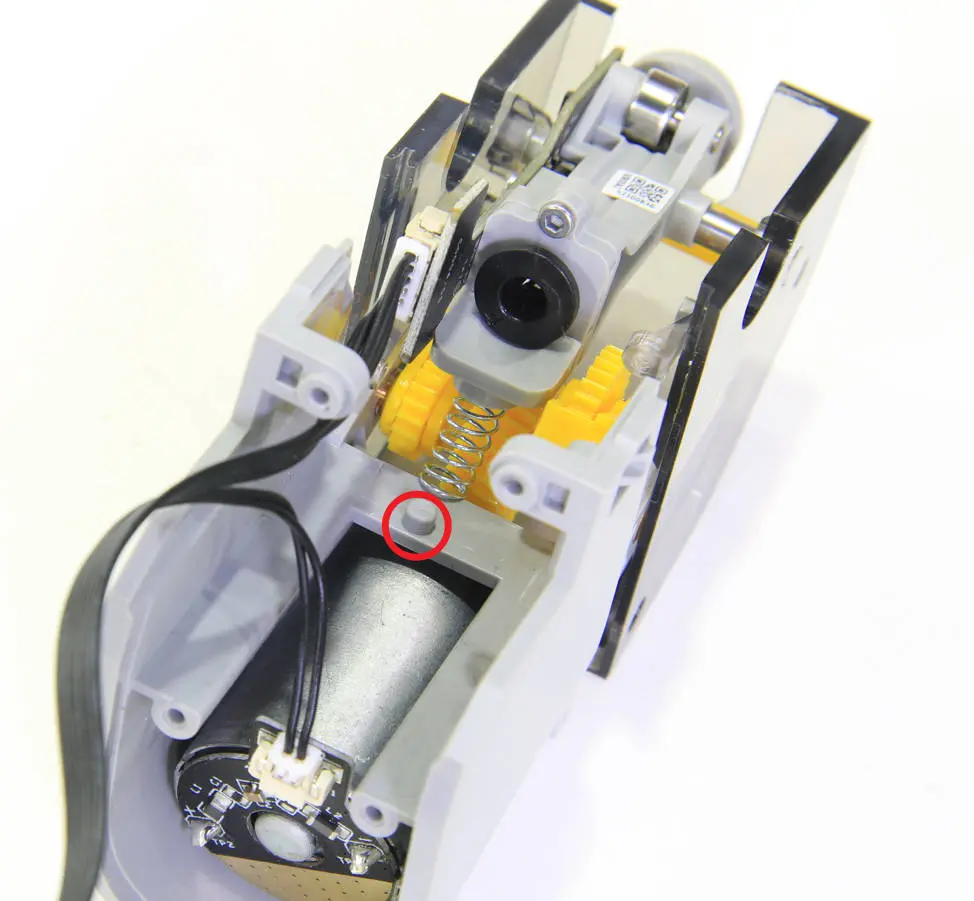

Fjeder justeres med pincet og monteres på boss på basen under samling

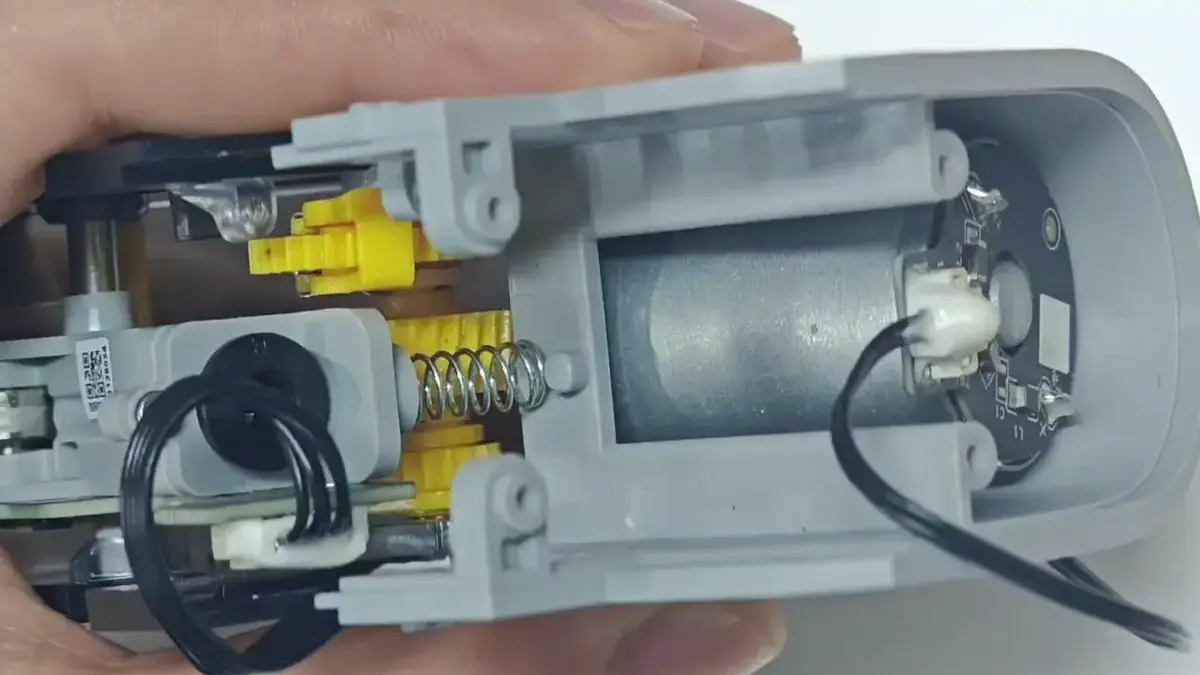

Overdæksel og bundbas fuldt samlet

Trin 9 - Kontroller tandhjulsættets position

Kontroller efter montering, at tandhjulsættets position er korrekt (som vist på billederne nedenfor). Er positionerne ikke korrekte, juster tandhjulsættet og genmontér overdækslet.

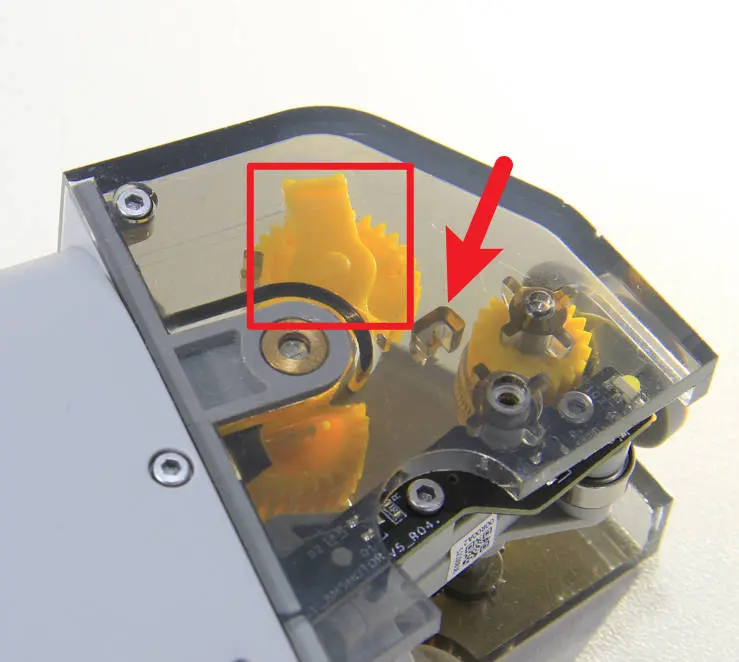

Korrekt position af tandhjulsættet - vist fra den ene side

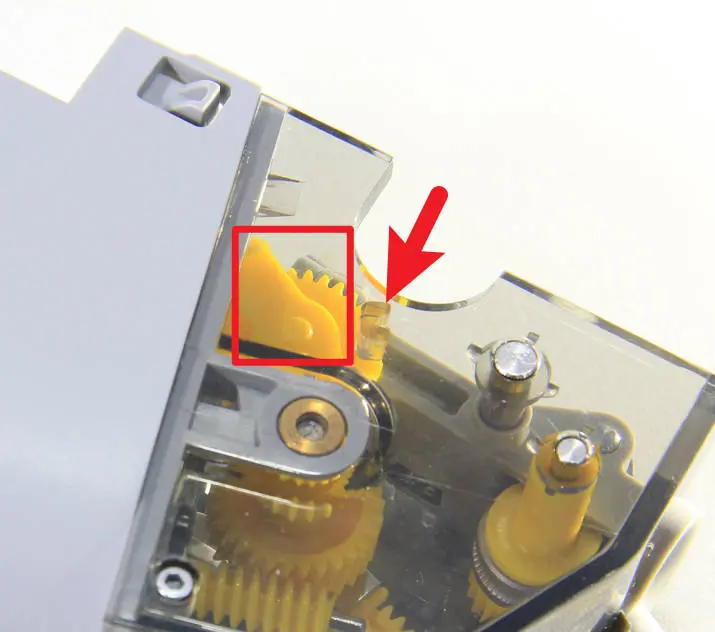

Korrekt position af tandhjulsættet - vist fra den anden side

Trin 10 - Montér skruer

Montér 4 skruer for at fixere dem - spænd dem kun let på plads og undgå at stramme kraftigt for at forebygge rundskæring.

4 skruer monteres let på AMS indføringskoppe-enheden
4 skruers endelige position på AMS indføringskoppe-enheden

Trin 11 - Montér første-trin-feeder i AMS

Se venligst trin 8-14 i Udskiftning af AMS første-trin-feeder for at tilslutte PTFE-røret og montere første-trin-feederen i AMS og samle AMS derefter.

Sådan verificerer du, at udskiftningen lykkedes

Tilslut AMS'et til printeren og tænd for strømmen. Læs filamenter i den slot, du netop har udskiftet indføringskoppe-enheden i. Tryk på "Læs" på skærmen for at starte indladning af filamenter.

Printer-skærm der viser Læs-funktion til test af filamentindladning i slot 1
Vi udskifter f.eks. indføringskoppe-enheden i slot 1

Tryk derefter på Udlæs for at udlade filamenter.

Printer-skærm der viser Udlæs-funktion til test efter filamentudladning

Gentag indladningsprocessen 3 gange. Fungerer alle funktioner korrekt, er udskiftningen fuldført og vellykket. Ellers kontroller forbindelserne på kabler og PTFE-rør. Er der ingen fejl og maskinen stadig fejlfungerer, kontakt serviceteamet for hjælp til en løsning.
