Udskiftning af AMS feeder-enhed

Hvad er det

AMS feeder-enheden er, som navnet antyder, den enhed der leverer drivkraften til at fremfore filamentet i AMS. Der er fire AMS feeder-enheder i en enkelt AMS.

Hvornår bruges denne guide

Gear-fejl eller synlig beskadigelse, eller ustabil detektering af kontaktafbryderen.

Nødvendigt værktøj og materialer

H1.5 unbrakonøgle

Sikkerhedsadvarsel og maskintilstand inden start

Sluk for printeren og frakobl forbindelsen til printeren.

Vejledning til udskiftning

Trin 1 - (Demontering) Frakobl PTFE-slangen

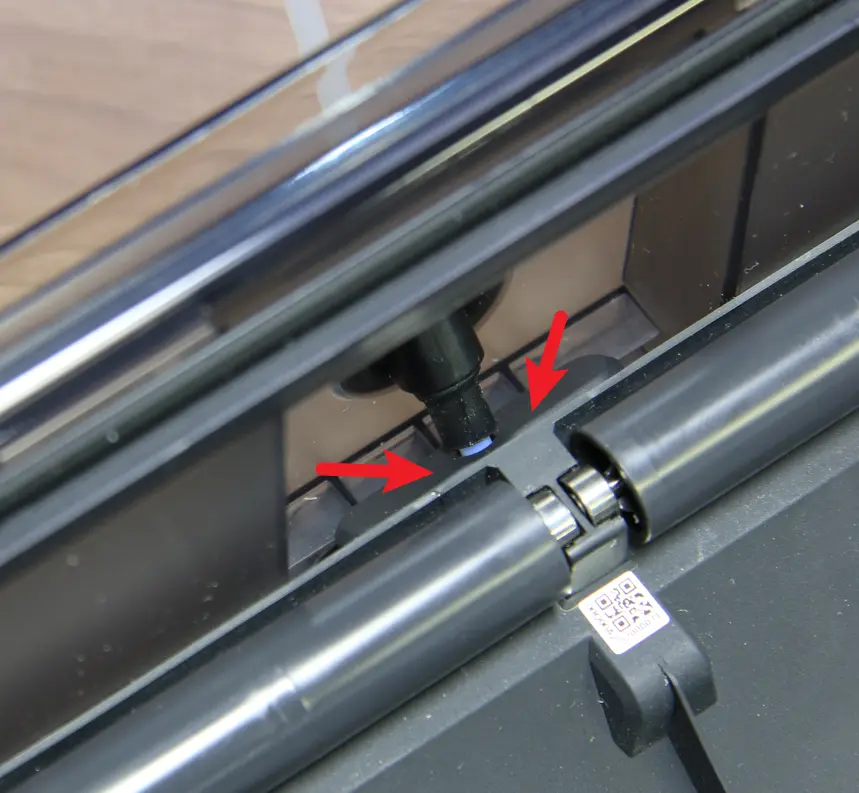

Åbn AMS-dækslet, tryk på knappen på filament-hubben, og træk PTFE-slangen ud.

Trin 2 - Fjern 2 skruer

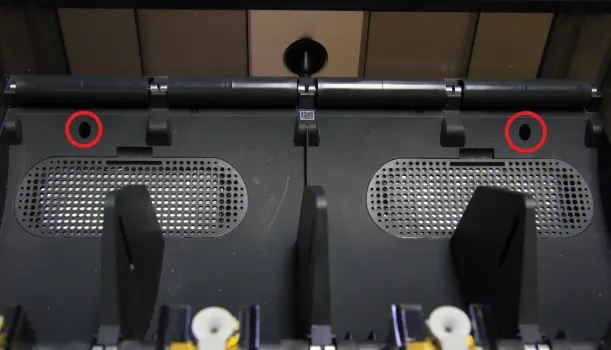

Fjern 2 skruer (BT3x8).

Trin 3 - Fjern midterrammen

Vip midterrammen opad, frakobl Bambu bus-kablet og strømkablet, og fjern midterrammemodullet.

Trin 4 - Fjern AMS-drivakslen

Fjern AMS Active Support Shaft Assembly (drivakslen).

Trin 5 - Frakobl kabel og slange

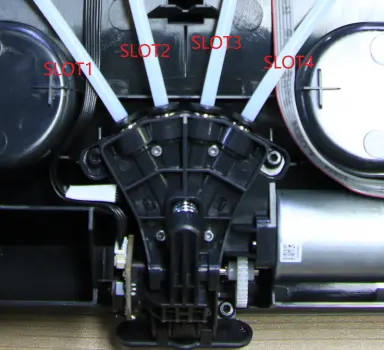

Frakobl kablet fra hovedkortet og PTFE-slangen fra filament-hubben. Hvis du f.eks. vil udskifte AMS feeder-enheden i slot 1, frakobler du det tilhørende kabel og den tilhørende slange.

Trin 6 - Fjern AMS feeder-enheden

Find den AMS feeder-enhed, du vil fjerne, skru de 4 fastgørelsesskruer (BT2x8) ud fra undersiden, og tryk ind på begge sider af feeder-enheden for at frigore den.

Trin 7 - Frakobl PTFE-slangen

Frakobl PTFE-slangen.

Trin 8 - (Montering) Tilslut PTFE-slangen

Tilslut PTFE-slangen til feeder-enheden.

(Bemærk: Slangelangden for feederne i slot 1 og 4 er 230 mm; for feederne i slot 2 og 3 er den 195 mm).

Trin 9 - Monter AMS feeder-enheden

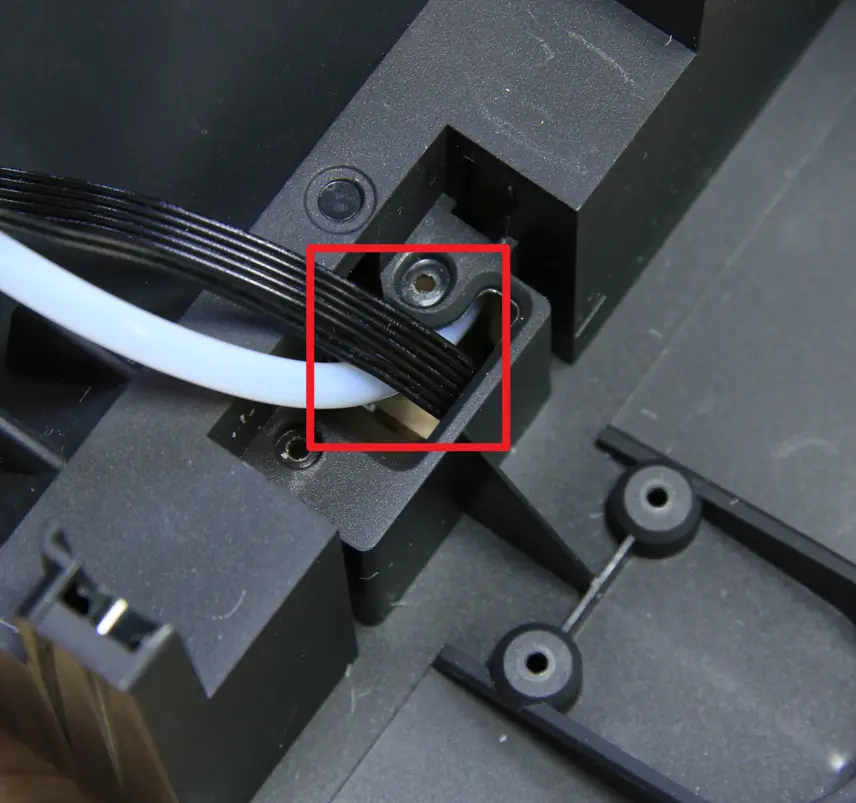

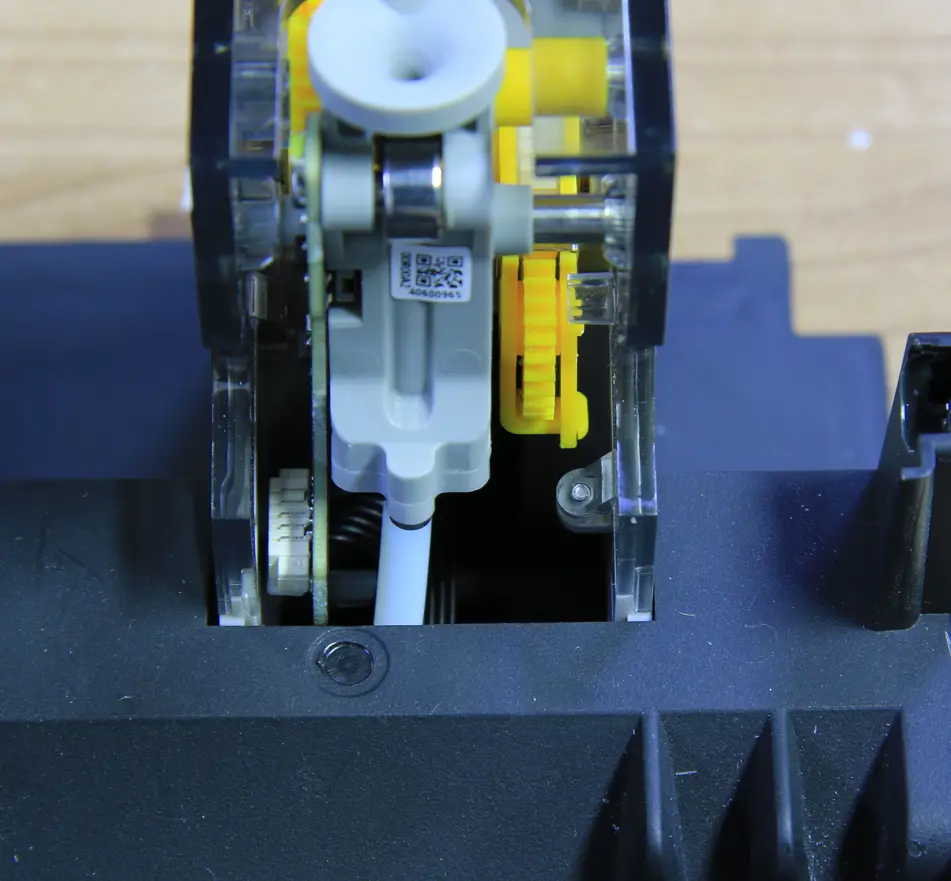

Fore kablet og PTFE-slangen igennem hullet i midterrammen, og monter AMS feeder-enheden på plads. Spænd 4 skruer (BT2x8).

Trin 10 - Tilslut kabel og PTFE-slange

Tilslut kablet og PTFE-slangen.

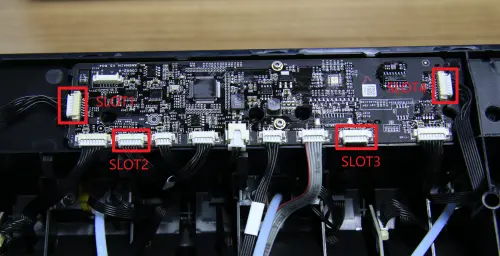

Tilslut kablet til hovedkortet og PTFE-slangen til filament-hubben. Hvis du f.eks. har monteret AMS feeder-enheden i slot 1, skal du bruge de stik, der er markeret med SLOT1.

Trin 11 - Monter AMS-drivakslen

Monter AMS Active Support Shaft Assembly (drivakslen).

Trin 12 - Monter midterrammen

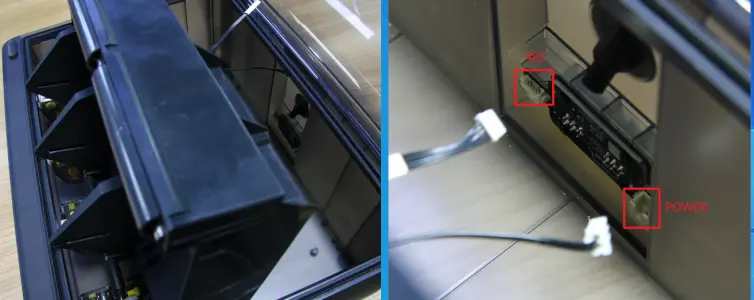

Placer midterrammen i AMS-skallen, og tilslut Bambu bus-kablet og strømkablet.

Trin 13 - Spænd 2 skruer

Montér midterrammen på plads og spænd 2 skruer (BT3x8).

Trin 14 - Tilslut PTFE-slangen

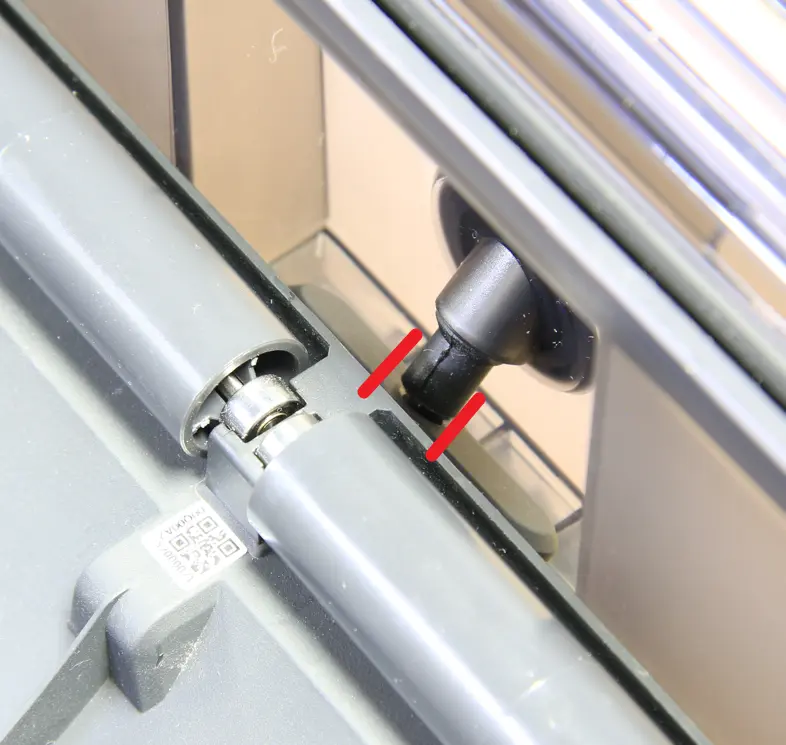

Kontroller slangeholderne, og indsæt PTFE-slangen. Træk i slangen bagefter for at sikre, at den sidder godt fast.

Verifikation af korrekt udskiftning

Tilslut AMS til printeren og tænd for strømmen. Indlæs filament i det slot, hvor du udskiftede AMS feeder-enheden. Tryk på "Load" på skærmen for at starte indlæsningen.

Tryk derefter på "Unload" for at udlæse filamentet.

Gentag indlæsningsprocessen 3 gange. Hvis alt fungerer korrekt, er udskiftningen gennemfort og vellykket. Kontroller ellers kabelstikkene og filamentslangerne. Hvis der ikke kan konstateres fejl, men enheden stadig ikke fungerer, bedes du kontakte serviceteamet for hjælp.
