Udskiftning af micro Lidar-skallen

Hvad er dette?

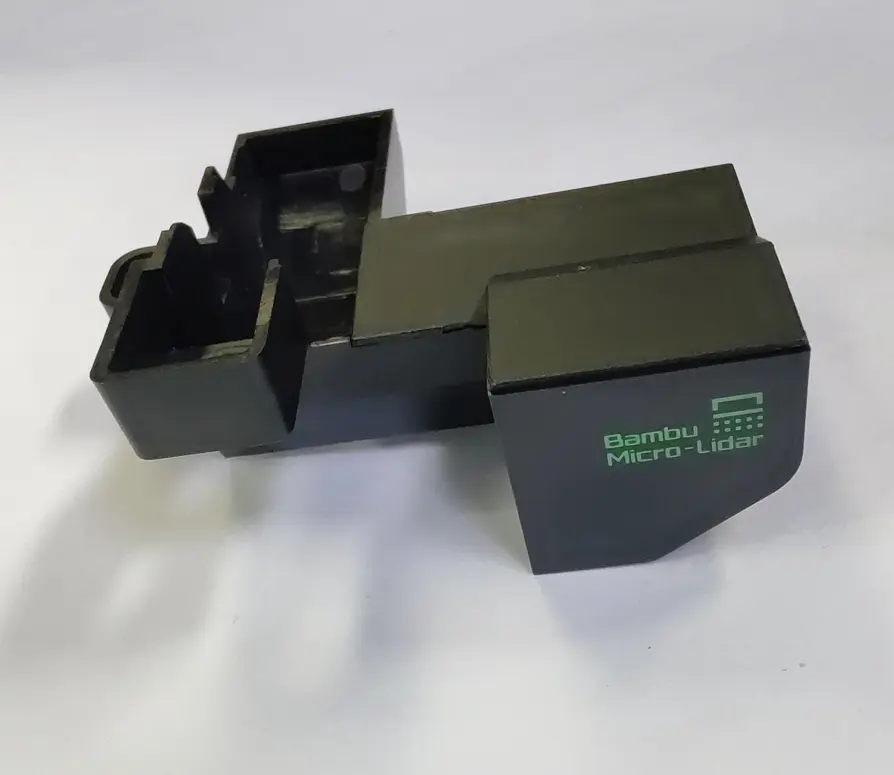

Bambus micro Lidar-skal bestar af tre segmenter: et topdæksel, et bunddæksel og en beskyttelseslinse.

Nar skal micro Lidar udskiftes?

Det anbefales at udskifte micro Lidar, nar der opstår revner pa dækslet, eller nar beskyttelseslinsen er gatt i stykker, f.eks. som følge af et slag.

Nødvendige værktøjer og materialer

Et tyndt stykke plademetal eller et tyndt blad samt en unbrakonøgle.

Sikkerhedsadvarsel og maskinens tilstand inden start

Af sikkerhedshensyn skal du sikre dig, at strommen er slukket, inden du adskiller/samler micro Lidar.

Vejledning til udforelse

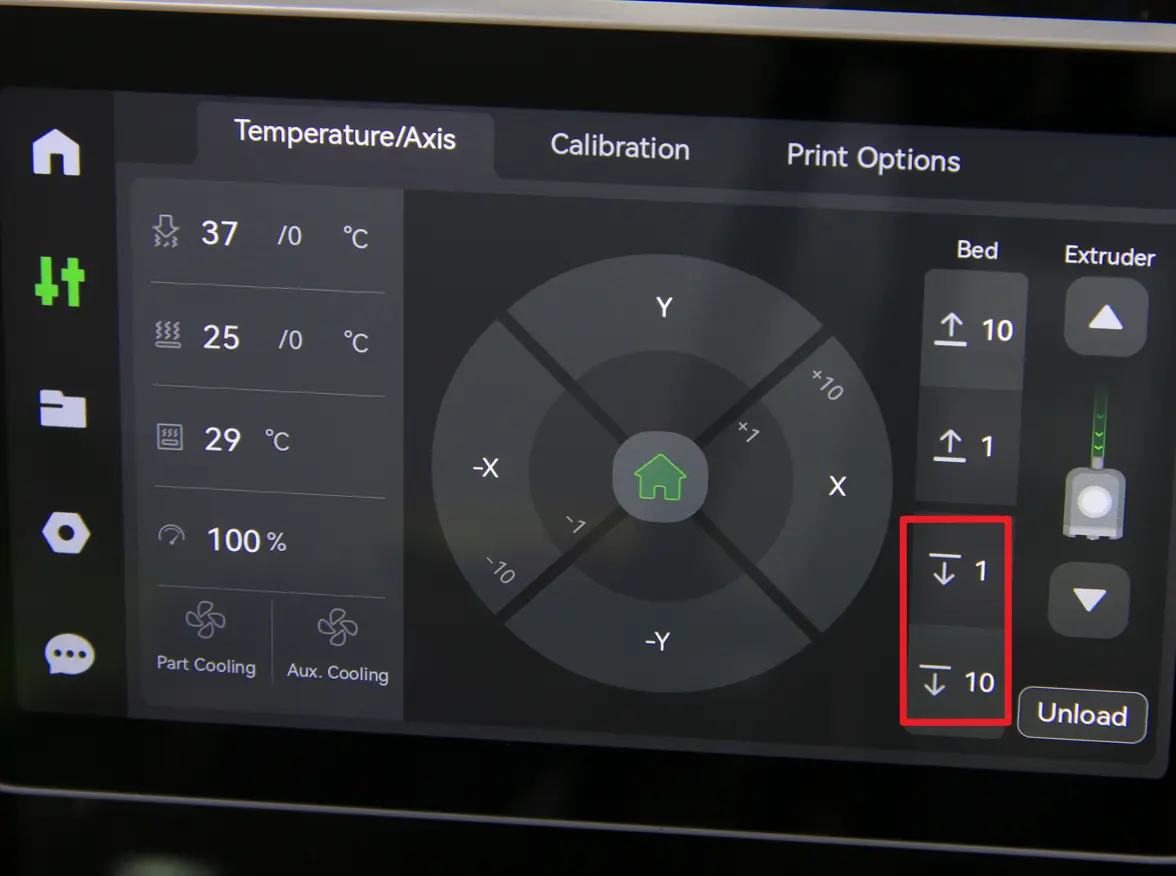

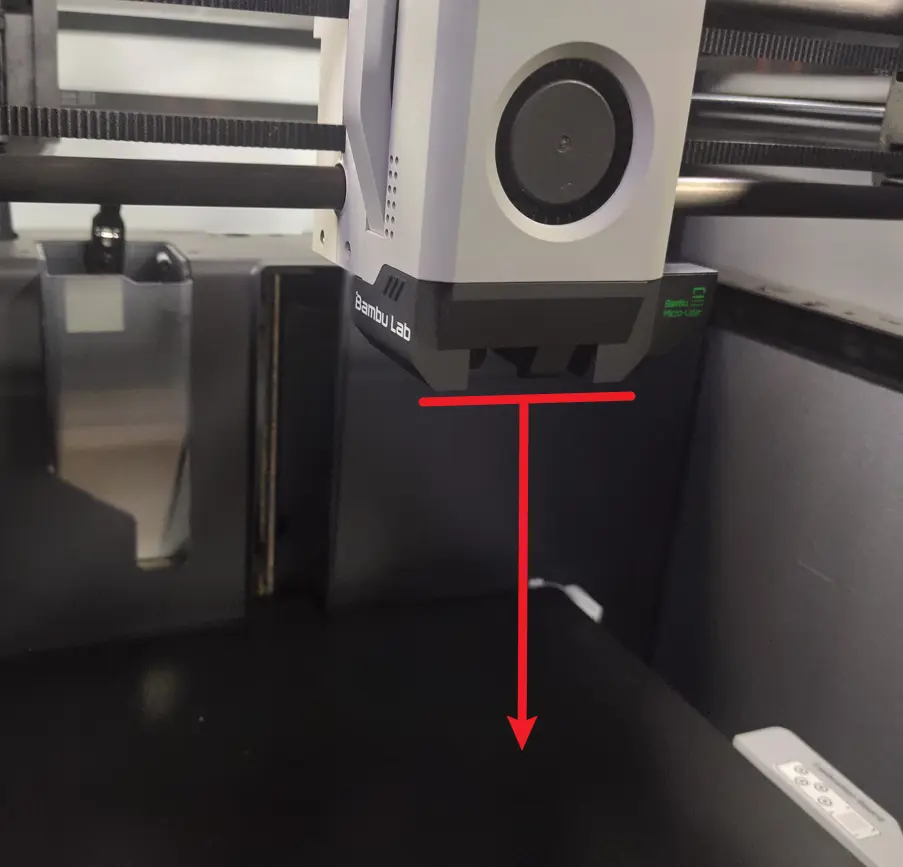

Trin 1 - Sænk sengen

Forst skal du sænke sengen via bevægelsesmenuen som vist nedenfor. Nar sengen er sænket til det ønskede niveau (printhovedet bør have god afstand til sengen som vist nedenfor), kan du nu slukke for printeren.

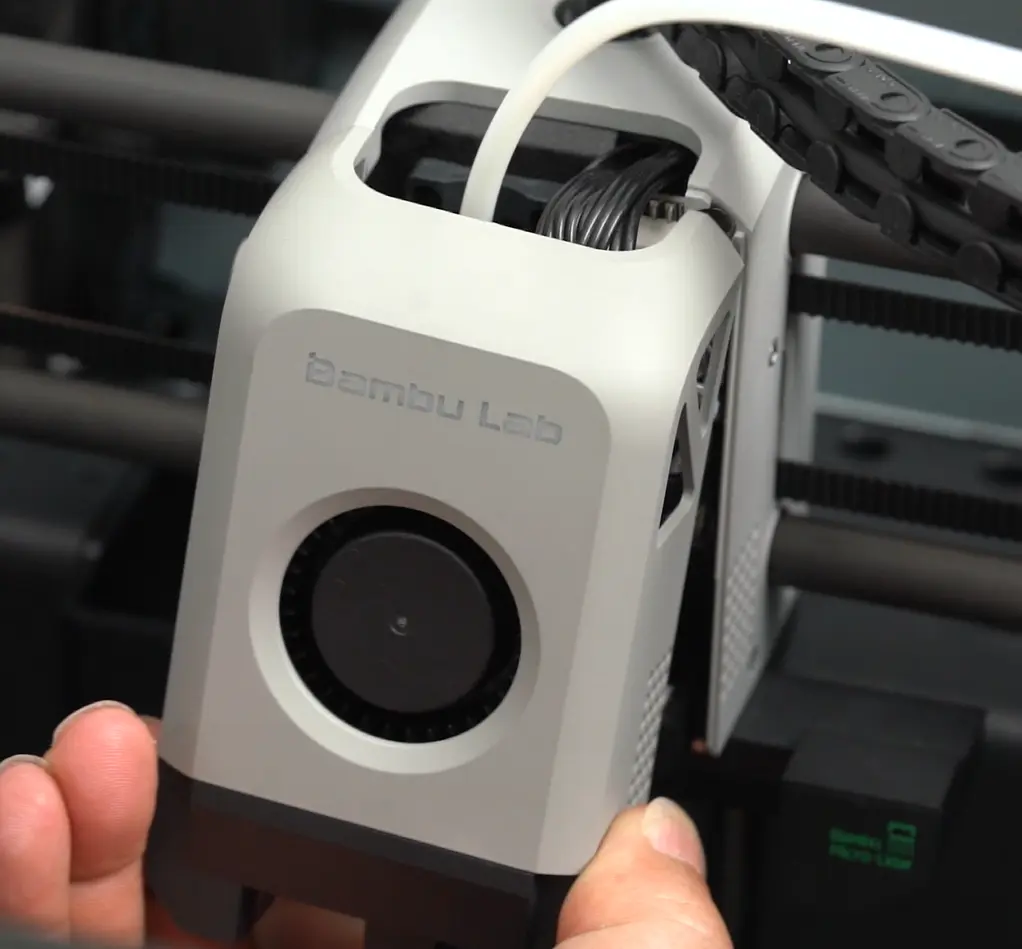

Trin 2 - Åbn den forreste kapsling

Åbn den forreste kapsling ved forsigtigt at trække den øverste kappe af, og placer den derefter uden for arbejdsomradet ved at hænge den over kulstofstangen.

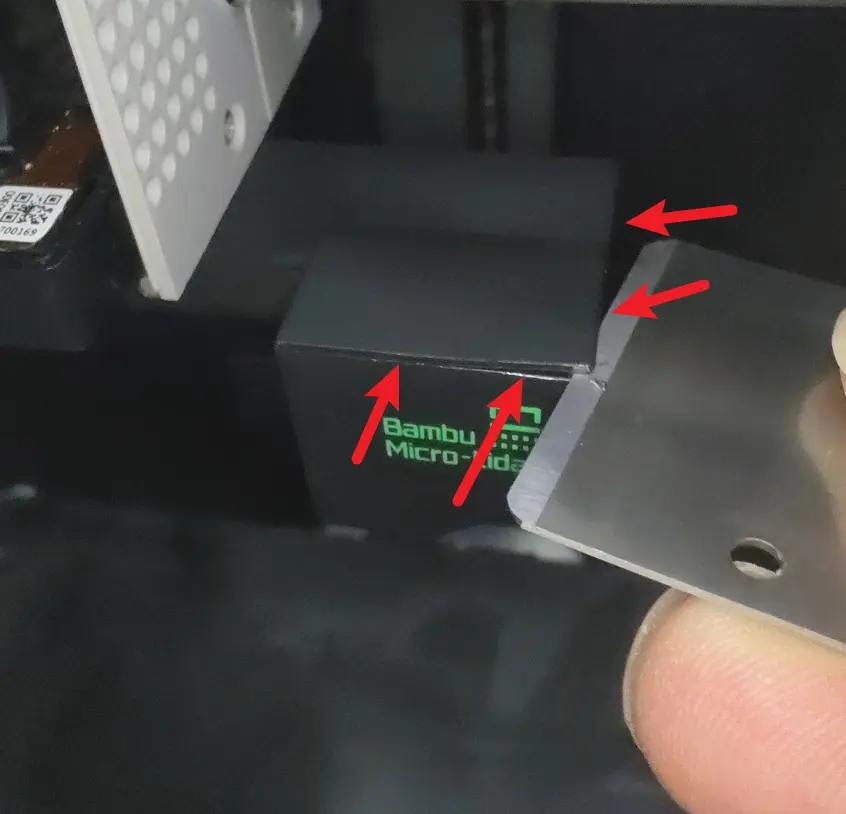

Trin 3 - Fjern micro Lidars øverste dæksel

Brug det forberedte plademetal eller et tyndt blad til at vikke topdækslet op, og fjern det derefter forsigtigt fra micro Lidar.

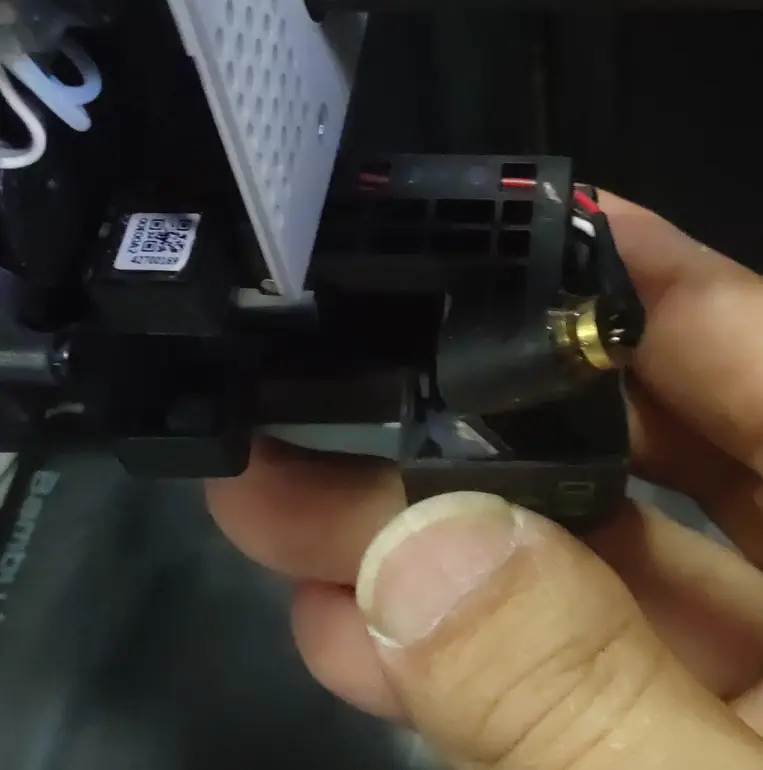

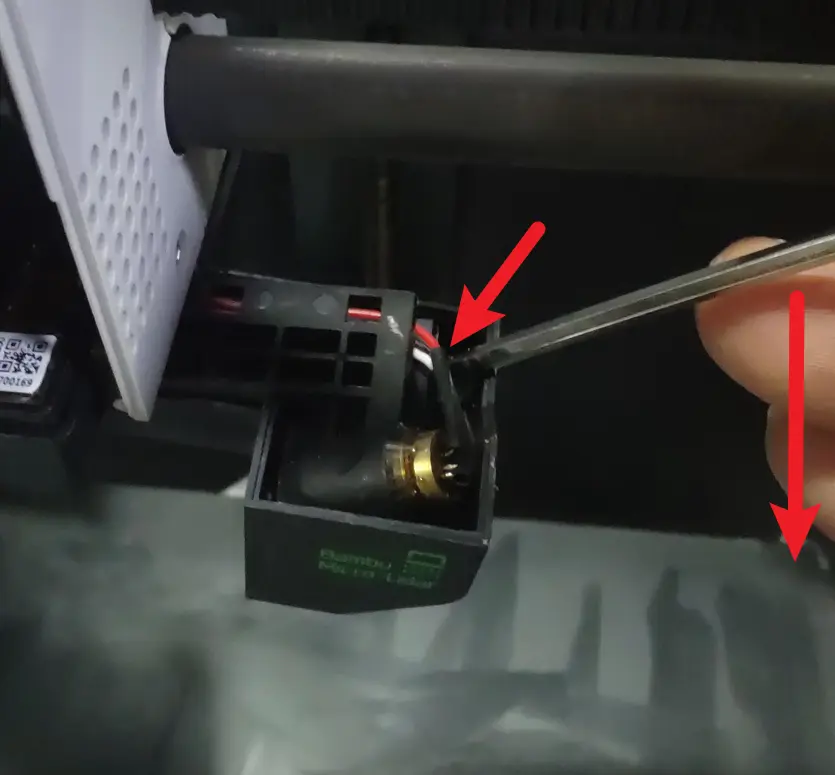

Trin 4 - Fjern micro Lidars nedre dæksel

Indsæt unbrakonøglen i positionen som vist pa billedet nedenfor. Med et nedad-rettet tryk pa unbrakonøglen vikkes det nedre segment fri og fjernes fuldstændigt fra printhovedet.

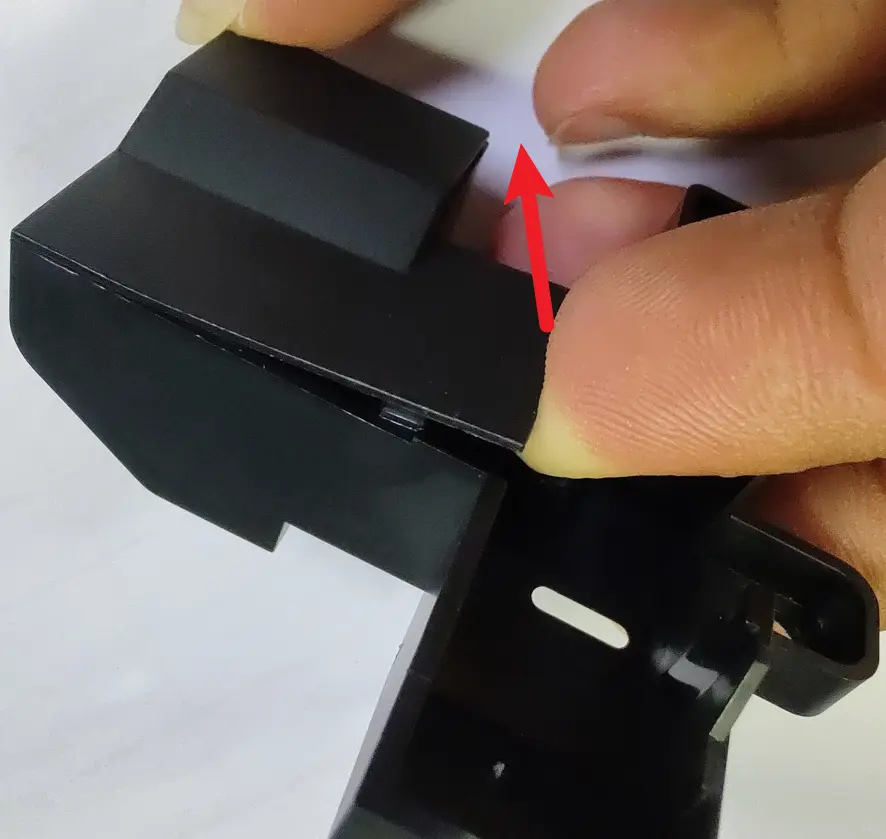

Trin 5 - Forbered den nye skal

Forbered den nye Bambu micro Lidar ved at adskille topdækslet fra det nedre segment.

*Adskil top- og bunddæksel

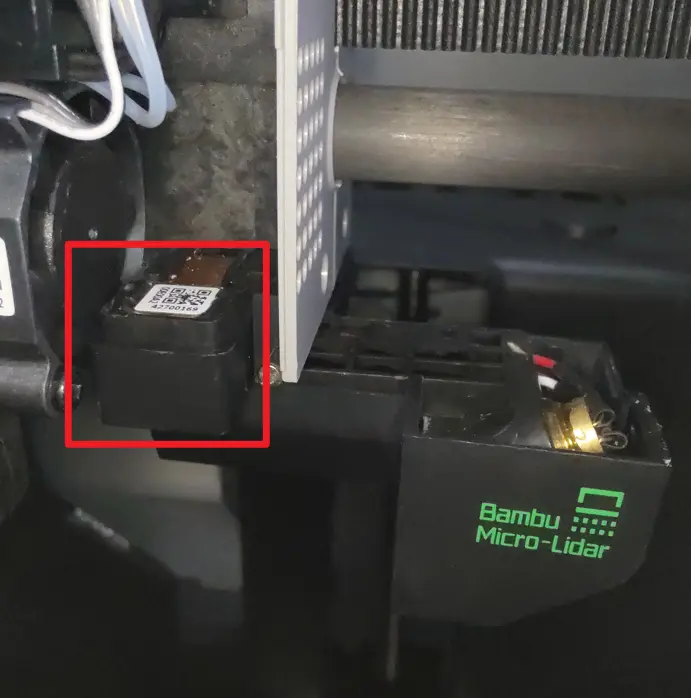

Trin 6 - Installer det nedre dæksel

Installer og positioner det nye nedre dæksel til micro Lidar i henhold til kameraets hus som vist nedenfor.

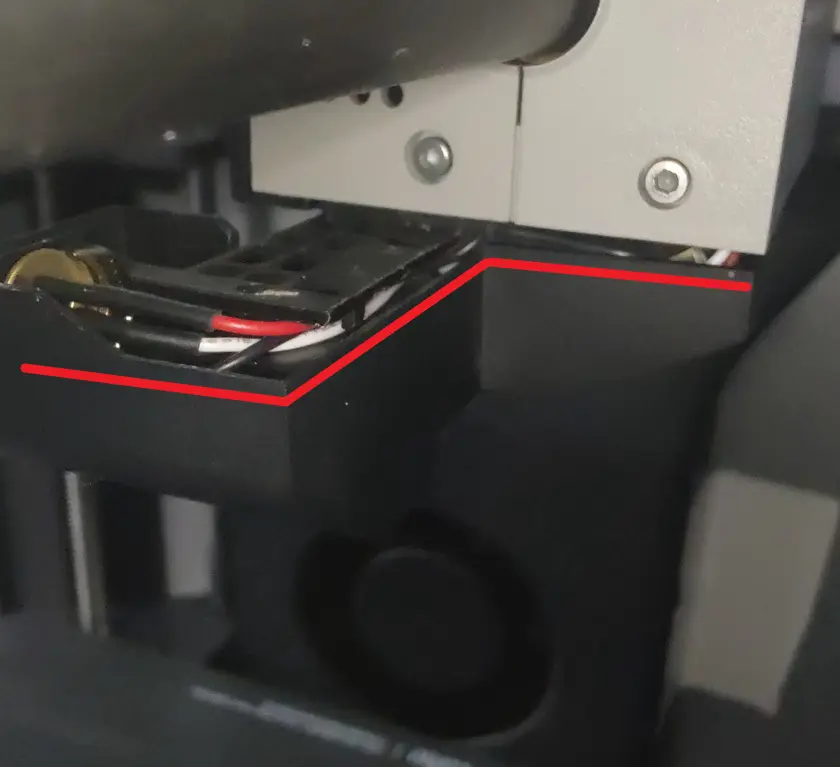

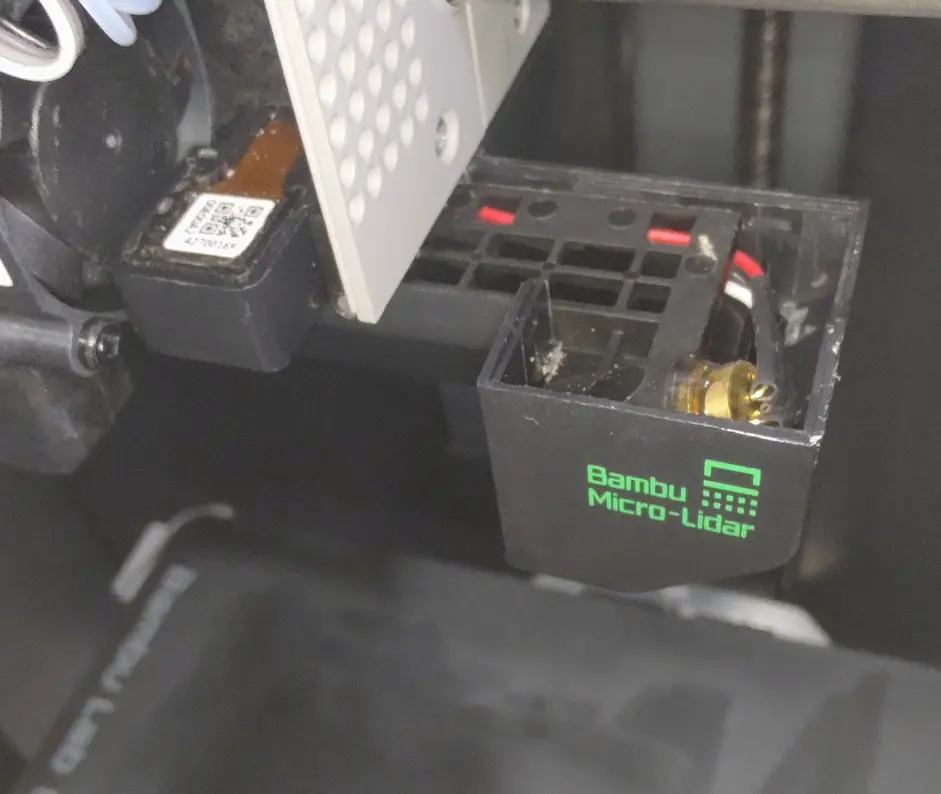

Trin 7 - Kontroller kabler under installation

Kontroller fra printhovedet bagside, om der er nogen kabler, der stikker frem. Kabler skal placeres korrekt i det nedre segment af micro Lidar for at undga skader, nar det nedre dæksel installeres.

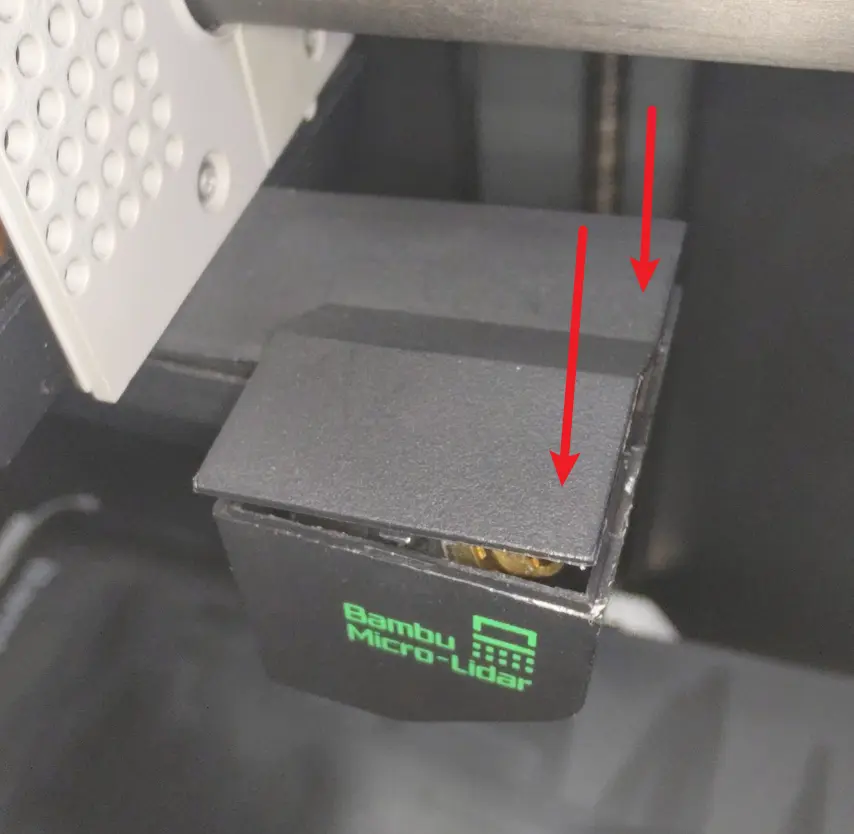

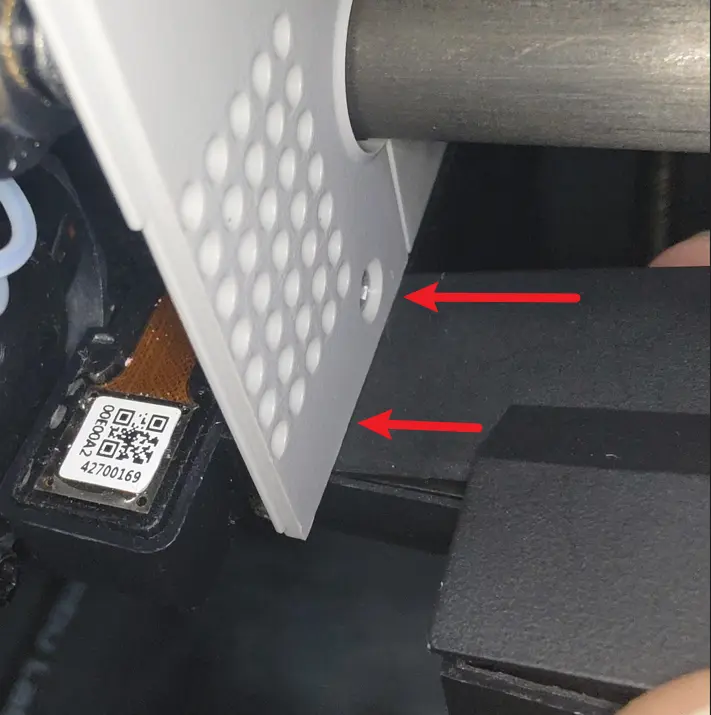

Trin 8 - Installer topdækslet

Indsæt og juster topdækslet til printhovedet som vist nedenfor. Sørg for, at topdækslet er justeret korrekt i forhold til micro Lidars nedre dæksel, og tryk derefter fast for at klikke det pa plads.

Trin 9 - Luk den forreste kapsling

Udskiftningsprocessen er nu fuldfort. Luk den forreste kapsling pa printhovedet.

Verifikation af fuldforelse

Kontroller visuelt, at der ikke er huller eller fejljustering mellem top- og bunddækslerne.
