Udskift varmesengens trykføler og piezo-interfacekort

Varmesengens trykfølere og piezo-interfacekort

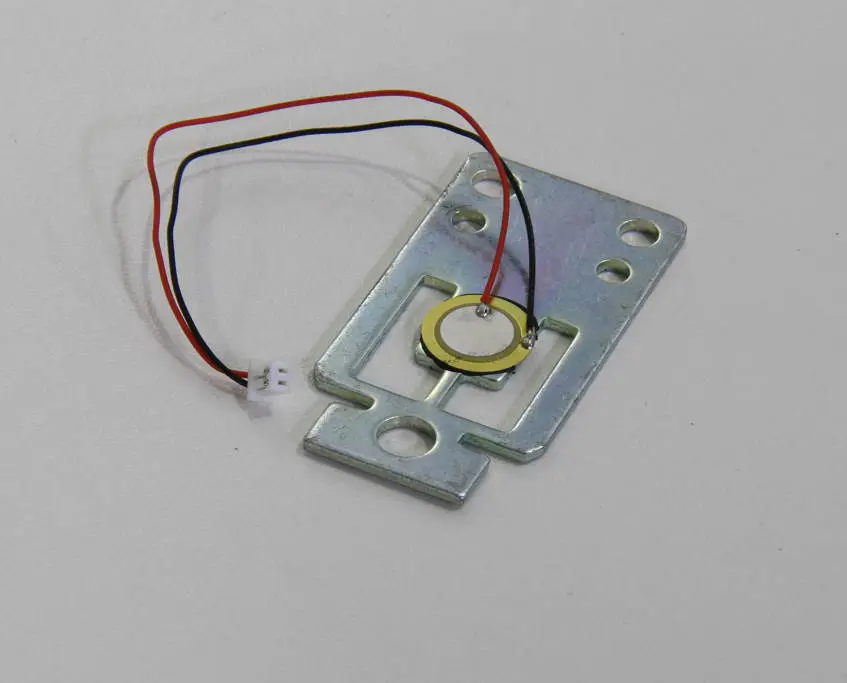

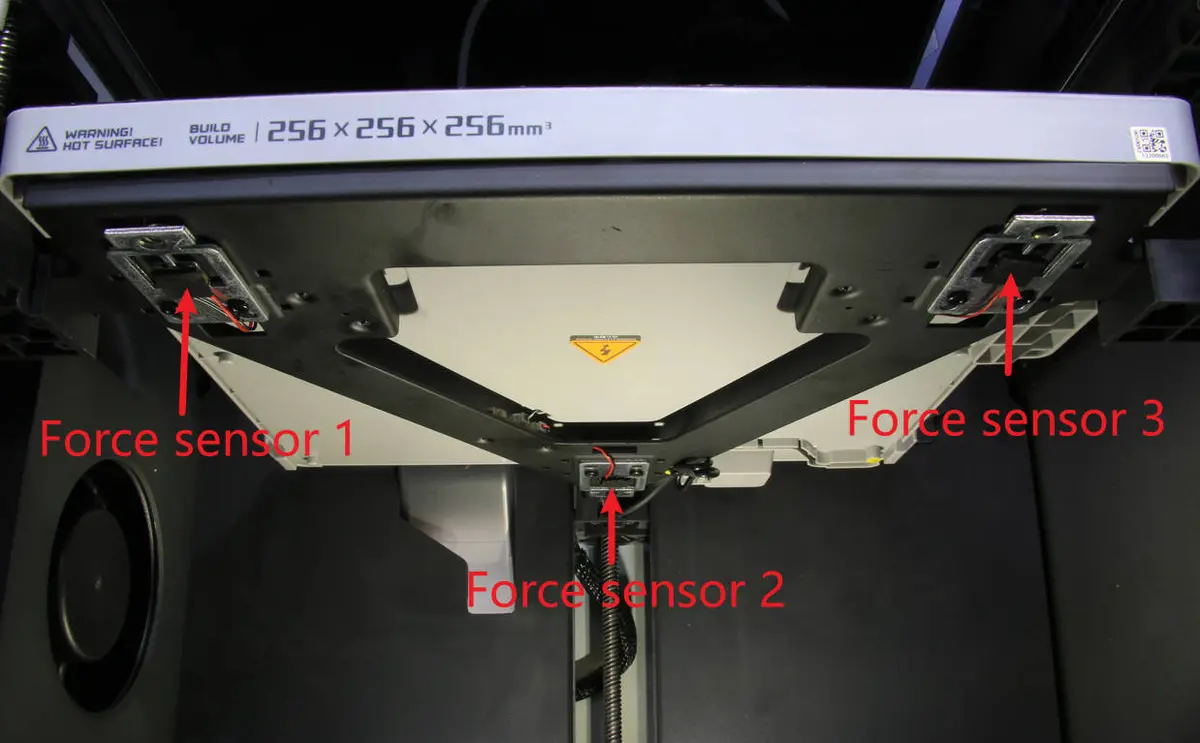

En trykføler er en enhed, der kan registrere kraftsignaler og omsætte dem til brugbare elektriske udgangssignaler efter specifikke regler. For at overvåge overfladetrykket på varmesengen er der monteret 3 keramiske trykfølere under varmesengen.

Vær opmærksom på forskellen mellem varmesengens piezo-interfacekort og varmesengens sensorinterfacekort:

• Varmesengens piezo-interfacekort: Der er 2 små kredskortkort monteret i varmesengen til at forbinde sensorerne 1 og 3.

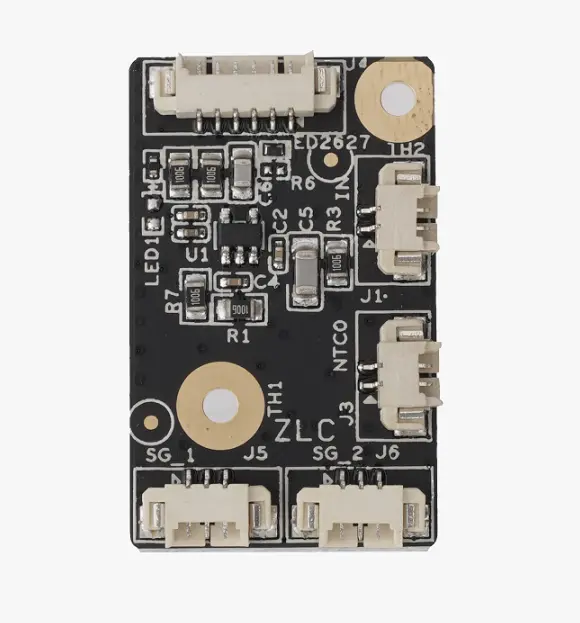

• Varmesengens sensorinterfacekort: Det kredskortkort, der er monteret i den bagerste del af varmesengen med 5 stik.

Hvornår skal guiden bruges

Hvis alle tre følgende betingelser er opfyldt eller der er tydelig fysisk skade på føleren, skal du udskifte føleren:

1. Du modtager en fejlmeddelelse om, at "Følsomheden af varmesengens trykføler 1/2/3 er for lav. Den elektroniske forbindelse til føleren kan være brudt."

2. Du har fulgt HMS-vejledningen til fejlsøgning, men problemet er ikke løst.

3. Serviceteamet har godkendt udskiftningen.

Nødvendige værktøjer og materialer

• Ny trykføler / nyt varmesengs piezo-interfacekort
• H2.0/H1.5 unbrakonøgle

Sikkerhedsadvarsel og maskintilstand inden start

Følg nøje trinene i denne guide for at udføre udskiftningen. Sørg for, at maskinen er SLUKKET inden du påbegynder adskillelse og samling.

Vejledning

Vi bruger føler 1 og varmesengens piezo-interfacekort som eksempel i denne vejledning, men processen til udskiftning af de øvrige 2 følere og det andet piezo-interfacekort er tilsvarende.

Trin 1 - Skab plads til udskiftningen

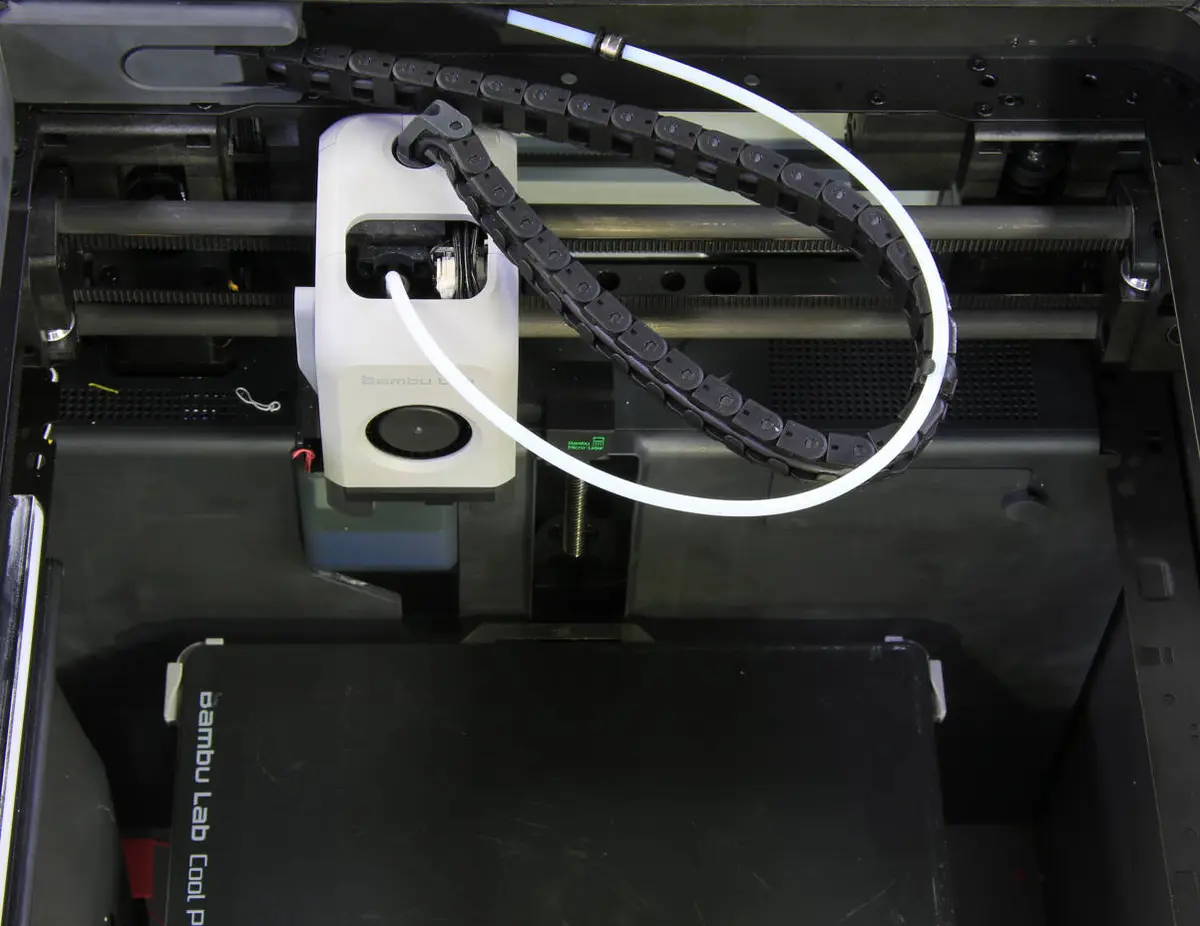

Tænd printeren og gå til bevægelsesmenuen på LCD-skærmen. Juster varmesengens Z-position til midten. Sluk derefter printeren, fjern den øverste glasplade, og flyt toolheadet til affaldsskakten.

Trin 2 - Fjern beskyttelsesdækslet

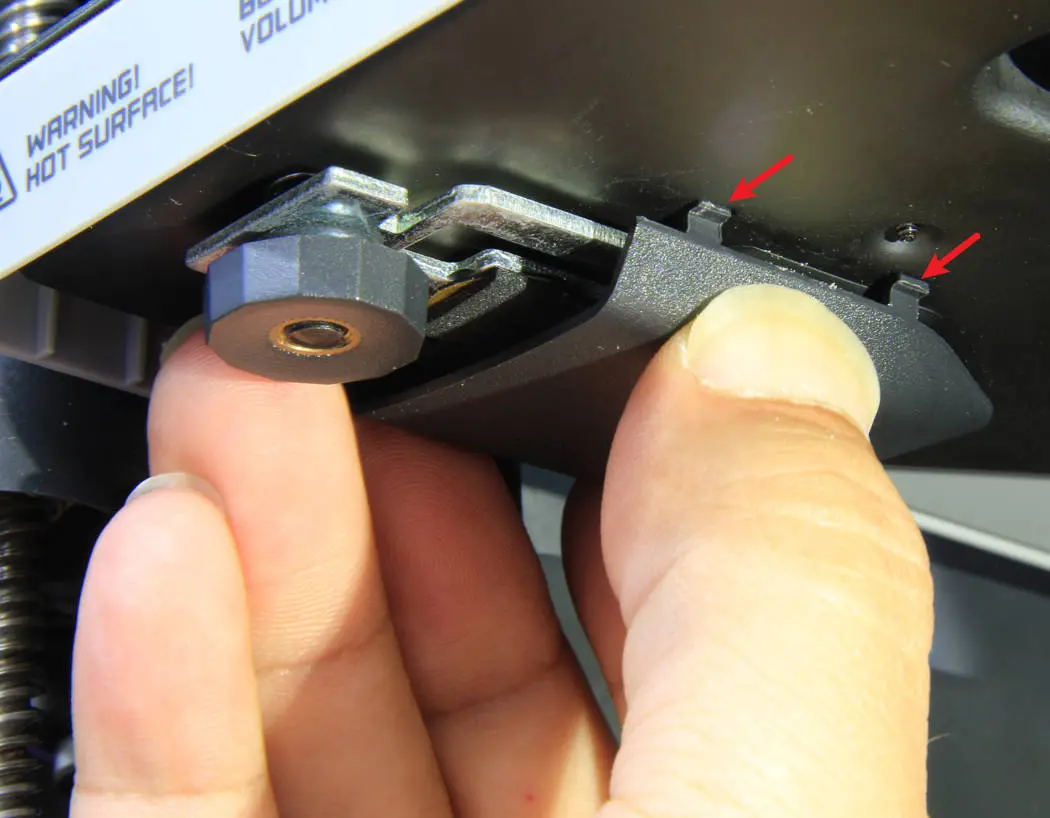

Beskyttelsesdækslet er sikret med 4 spænder. Lås den ene side op først, derefter den anden, for at fjerne det.

Trin 3 - Fjern varmesengens forspendinsmøtrikker

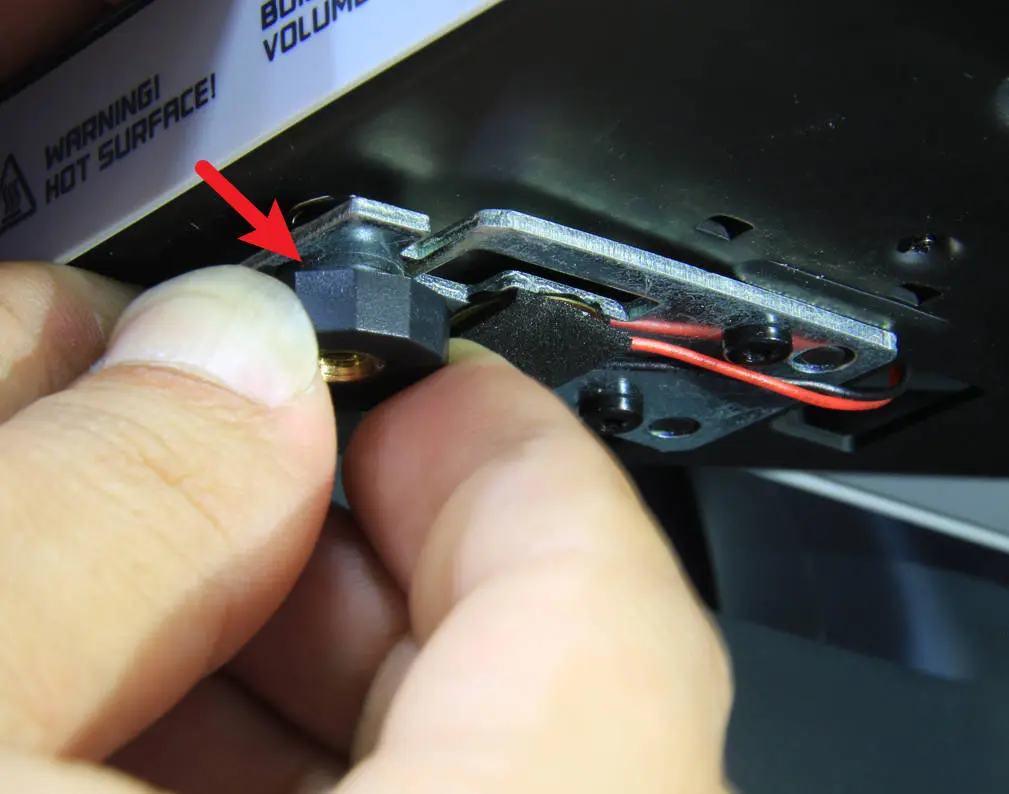

Skru de 3 forspendinsmøtrikker løs for at frigøre varmesengen fra metalbøjlen. Bemærk, at hver møtrik også har en gummiring på toppen.

Trin 4 - Åbn og støt varmesengen midlertidigt

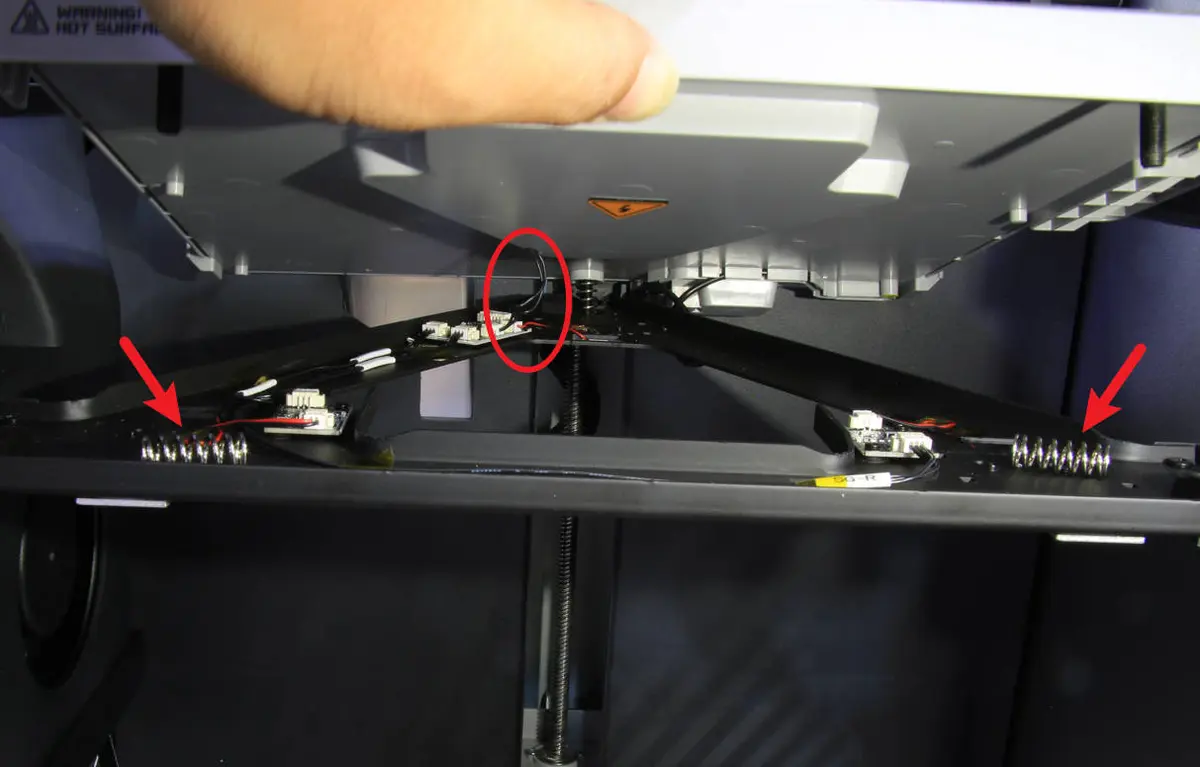

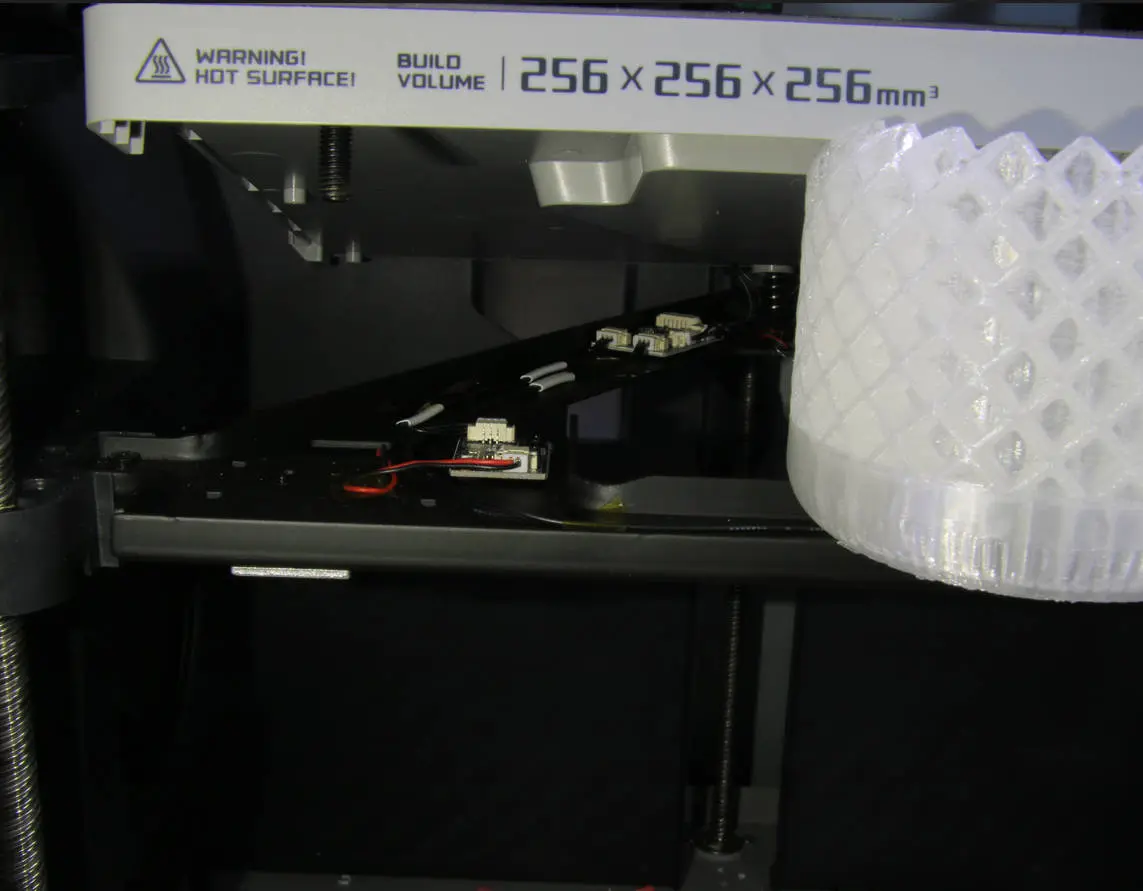

Åbn varmesengen forsigtigt på grund af kablet inden i, og fjern de løse forspendinsfjedre. For at fortsætte proceduren skal varmesengen støttes midlertidigt. Du kan bruge en klods til at støtte den øverste del af varmesengen (se billedet nedenfor).

Trin 5 Fjern varmesengens piezo-interfacekort

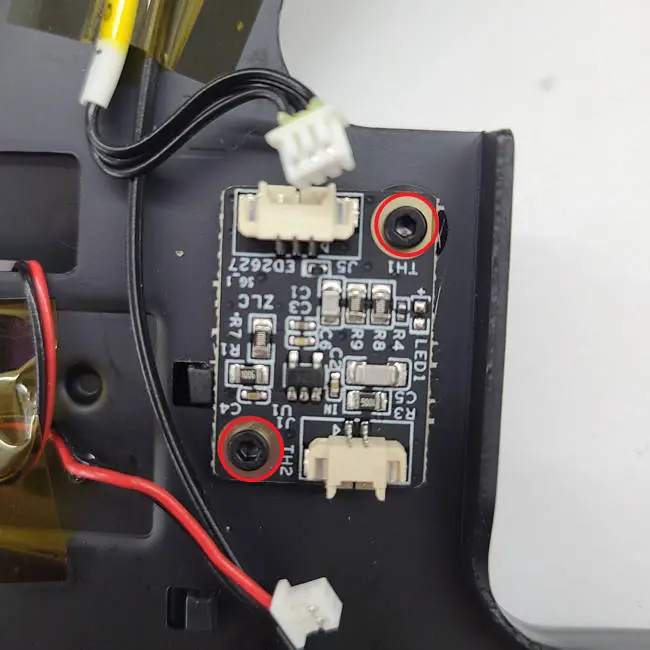

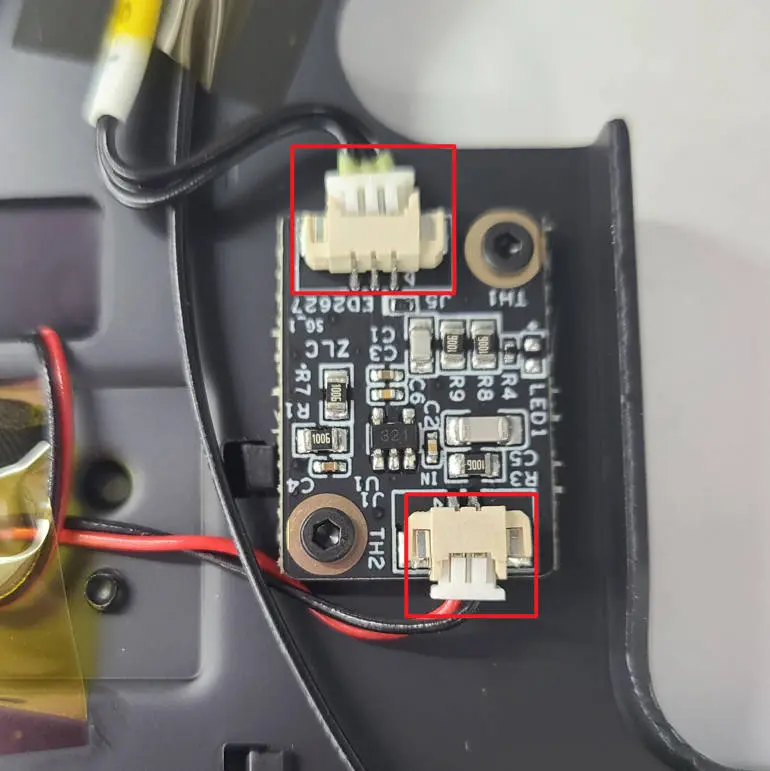

Frakobl de 2 forbindelseskabler fra varmesengens piezo-interfacekort, fjern derefter de 2 skruer og tag kortet ud.

Trin 6 - Fjern trykføleren

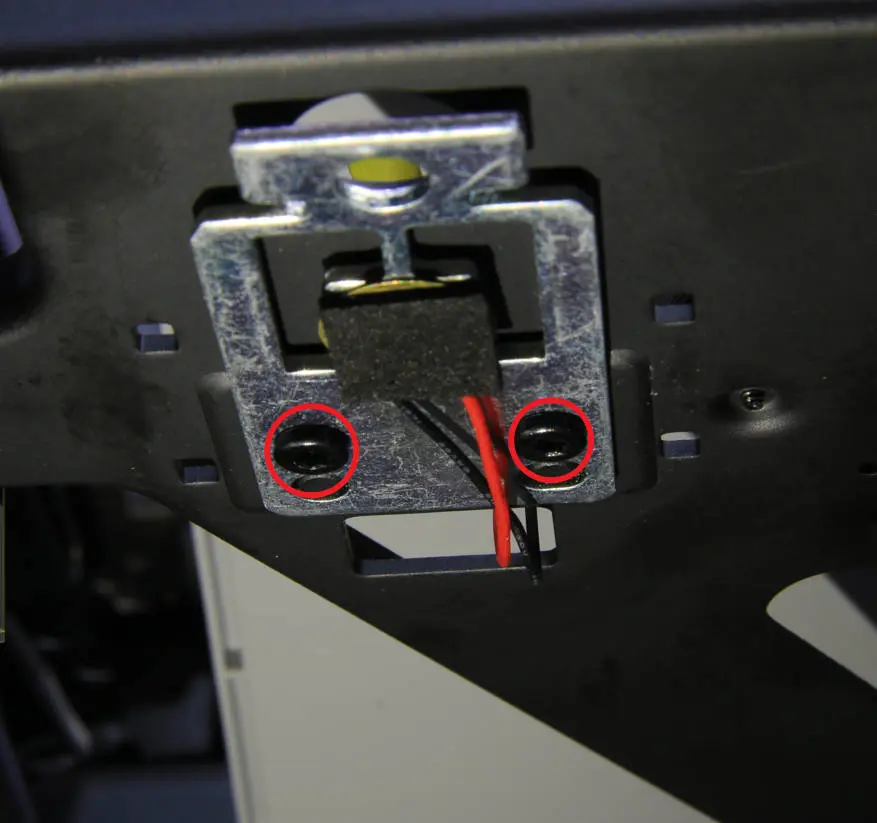

Skru de 2 skruer i bunden løs, og fjern føleren med holderen.

Trin 7 - Monter trykføleren

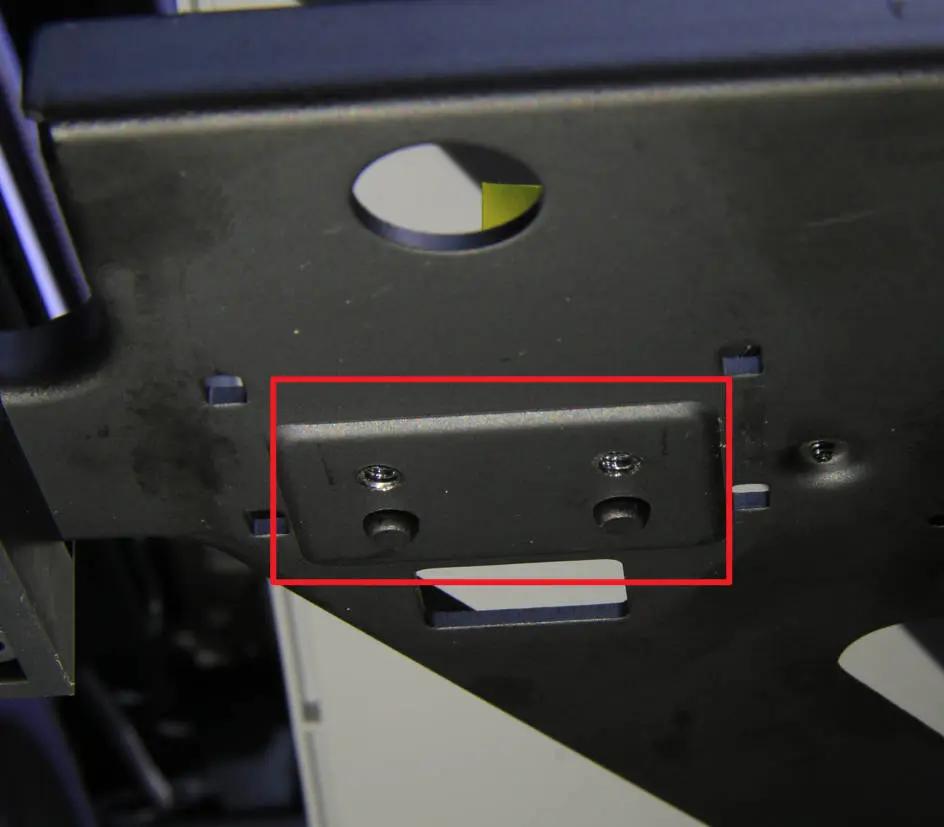

Gør den nye føler klar til montering. Bemærk, at der er 2 begrænsningstappe til at lette monteringen (se billedet nedenfor). Sikr føleren ved at spænde de 2 skruer.

Trin 8 Monter varmesengens piezo-interfacekort

Monter varmesengens piezo-interfacekort på bøjlen, spænd de 2 skruer, og tilslut de 2 kabler.

Trin 9 - Monter forspendinsfjedrene

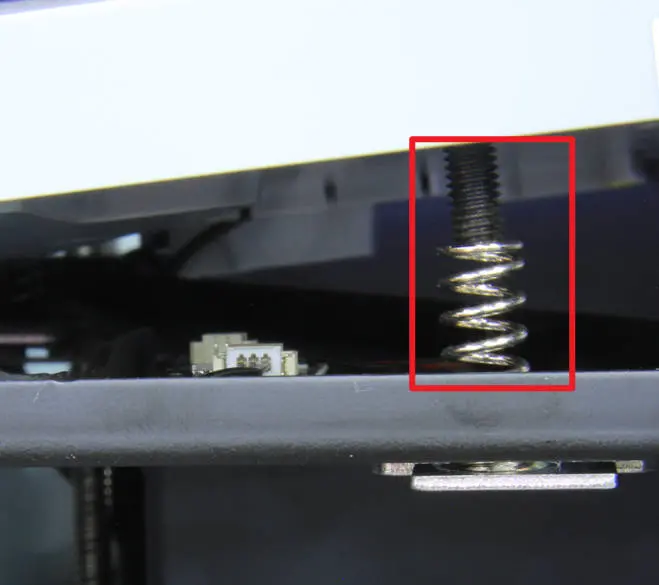

Hold den øverste del af varmesengen og fjern støtteklodsen. Monter forspendinsfjedrene på varmesengens skruer en ad gangen. Generelt behøver du kun at montere de to forreste fjedre, da den bagerste ikke falder af.

Hold den øverste del af varmesengen og fjern støtteklodsen. Monter derefter forspendinsfjedrene på varmesengens skruer en ad gangen. Normalt behøver du kun at montere de to forreste fjedre, da den bagerste bør forblive på plads.

Trin 10 - Monter varmesengen

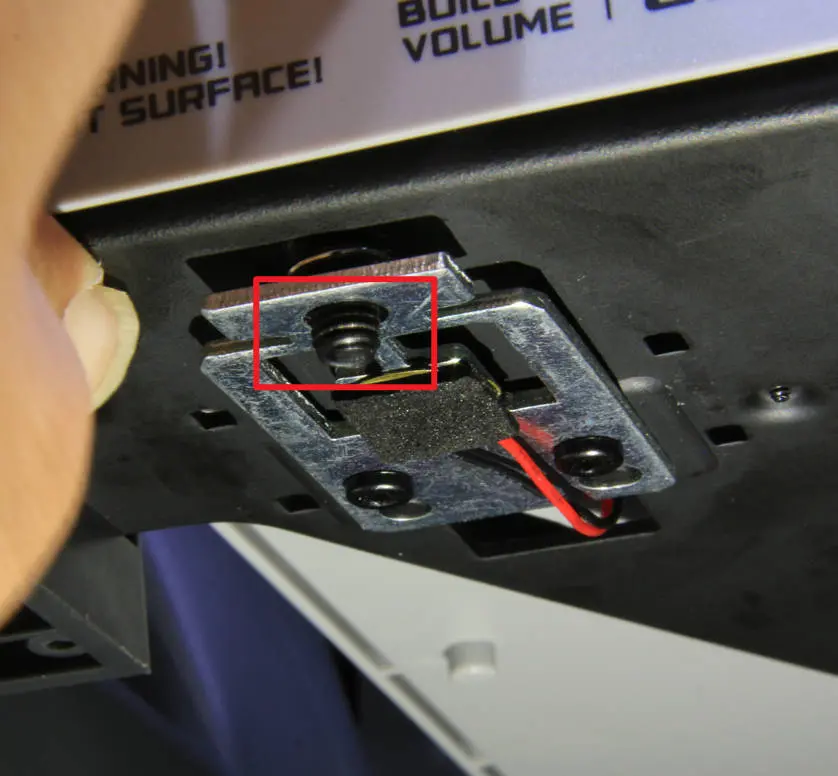

Nu kan du lukke varmesengen og samle den. Tryk forsigtigt fra toppen af varmesengen for at sikre, at alle tre tappe kan passere igennem hullerne i føderholderne.

Trin 11 - Spænd forspendingsmøtrikkerne

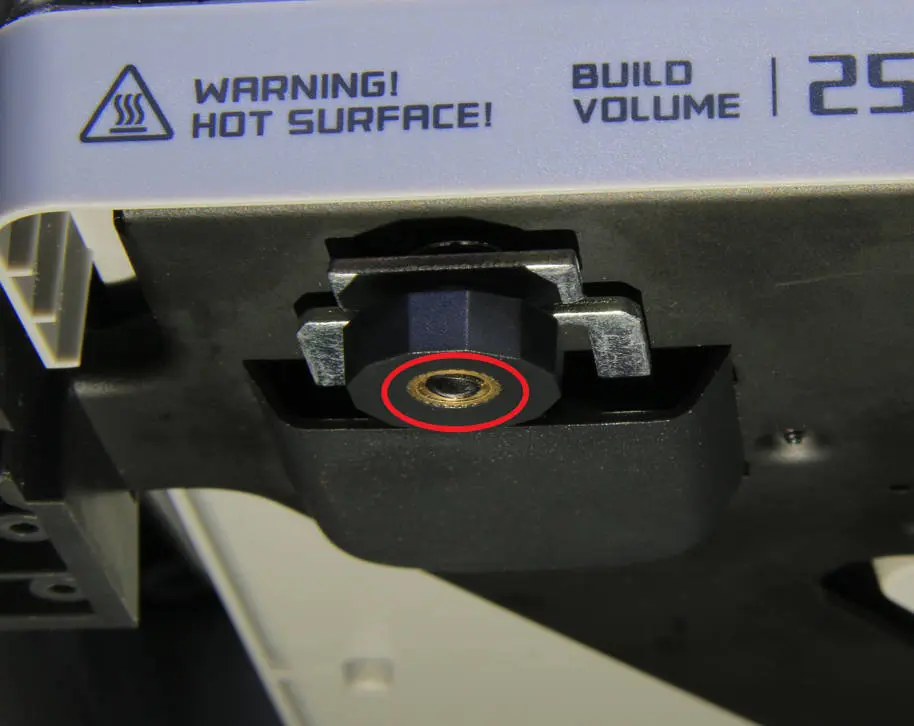

Placer gummiringe på de 3 forspendinsmøtrikker, og skru dem derefter jævnt ind lidt ad gangen. LÅS DEM IKKE ENDNU. Fortsæt med at skrue møtrikkerne jævnt ind, indtil tapperne flugter med bunden af møtrikkerne (se billedet nedenfor).

Trin 12 - Monter beskyttelsesdækslet

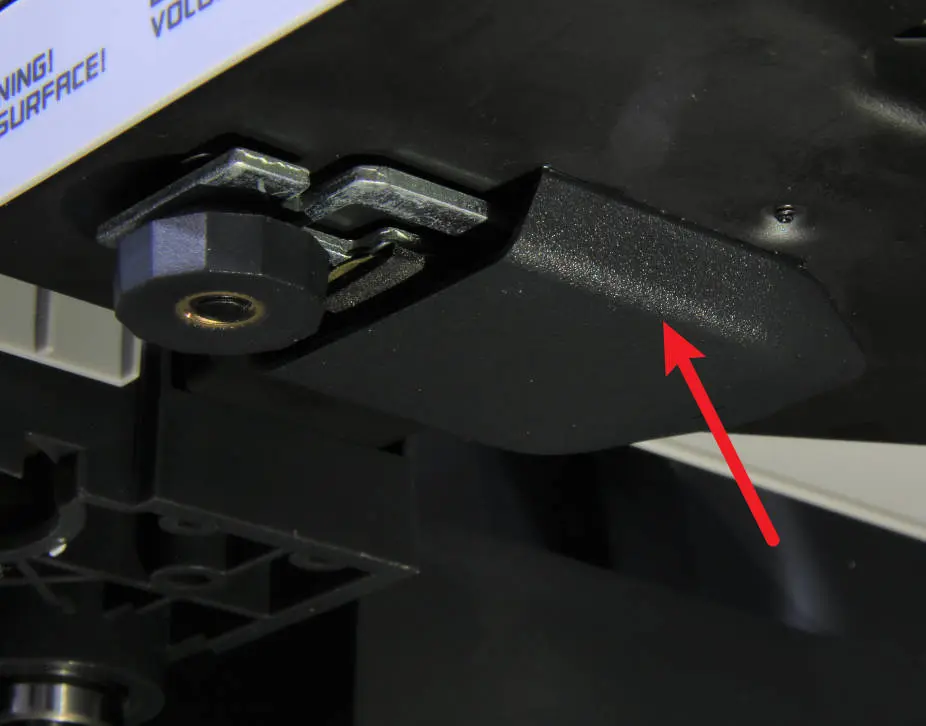

Monter nu beskyttelsesdækslet igen. Svarende til fjernelsesprocessen starter du med at montere den ene side og fortsætter derefter til den anden.

Sådan verificerer du udskiftningen

Tilslut strømkablet og tænd for printeren.

Sørg for, at kammeret er frit for print eller ekstruderinger på sengen. Gå til indstillingsmenuen på LCD-skærmen, vælg fanen Kalibrering, og tryk på "Start kalibrering".

Hvis alt forløb som forventet, og der ikke opstod fejl eller advarsler under kalibreringen, var udskiftningen vellykket. Ellers skal du dobbelttjekke forbindelserne og prøve igen. Vedvarer problemet, bedes du kontakte serviceteamet for yderligere hjælp.
