Udskiftning af Z-akse kugleskrue-samling

Z-akse kugleskrue-samling

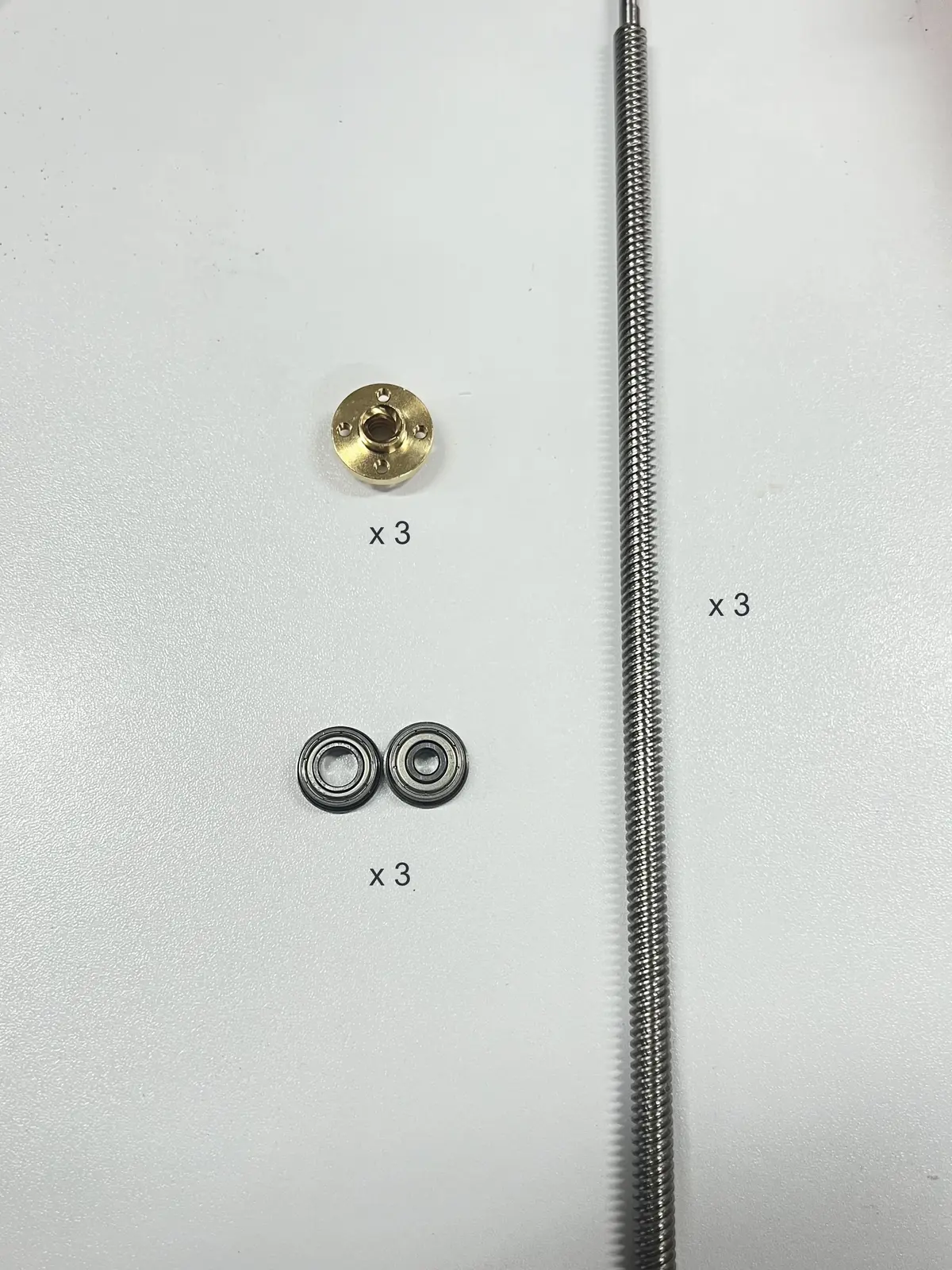

Z-akse kugleskrue-samlingen til X/P-serie printere inkluderer en kugleskrue, kugleskruemøtrik, leje (øverst pa kugleskruen), leje (nederst pa kugleskruen) og skrue.

Der er 3 kugleskruer pa X/P-printeren. De 2 kugleskruer nærmest frorlågens søjle adskilles og samles pa samme made. Denne vejledning bruger adskillelse og samling af den venstre kugleskrue som eksempel.

Kugleskruen nærmest bagsiden af printeren er blokeret af foringen, så foringsskruerne skal losses, inden adskillelse og samling.

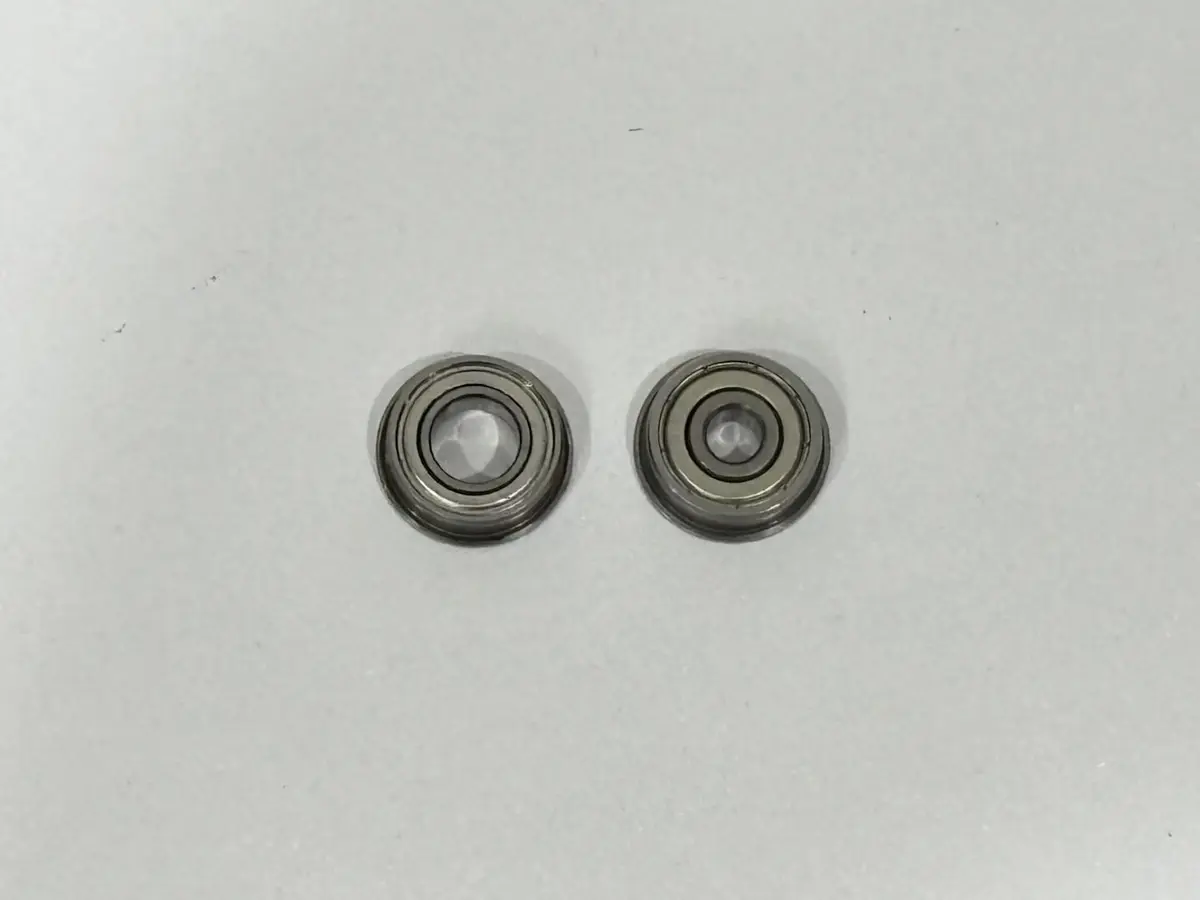

De indre diametre pa de øverste og nederste lejer er forskellige, og den indre diameter pa det øverste leje er storre end det nederste leje (venstre side af figuren nedenfor er det øverste leje, og højre side er det nederste leje):

Kompatible printermodeller

X1C/P1P/P1S/X1E

Hvornår skal denne guide bruges?

1. Gevinddelen er deformeret.
2. Kugleskruemøtrikken er slidt.
3. Lejet er beskadiget.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, inden du udforer vedligeholdelse, herunder arbejde pa printerens elektronik og vaerktojetkabler. Udforelse af opgaver med printeren tændt kan resultere i kortslutning, der forårsager elektronikskader og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding skal du muligvis adskille dele, herunder hotenden. Dette eksponerer kabler og elektriske komponenter, som kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektronikkomponenter, mens printeren stadig er tændt. Dette kan forårsage skade pa printerens elektronik og yderligere problemer.

Det er derfor afgørende at slukke for printeren og frakoble den fra strømkilden, inden du udforer vedligeholdelse. Dette forhindrer kortslutninger eller skader pa printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål om denne vejledning, åbn en ny sag pa vores supportside, og vi vil gøre vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Nødvendigt udstyr og materialer

• Z-akse kugleskrue-samling (hvis du skal udskifte den, skal du indsende en teknisk sag)
• H2.0 unbrakonøgle
• BT3-28-15 skrue - til fastgørelse af varmeseng × 3

Fjern Z-akse kugleskruerne pa begge sider af frorlågesøjlerne

Denne vejledning bruger P1P som eksempel til at demonstrere, hvordan kugleskruen pa venstre side af frorlågesøjlen udskiftes. Kugleskruen pa højre side udskiftes pa samme made.

Trin 1: Fjern kugleskruemøtrikkens fastskruer

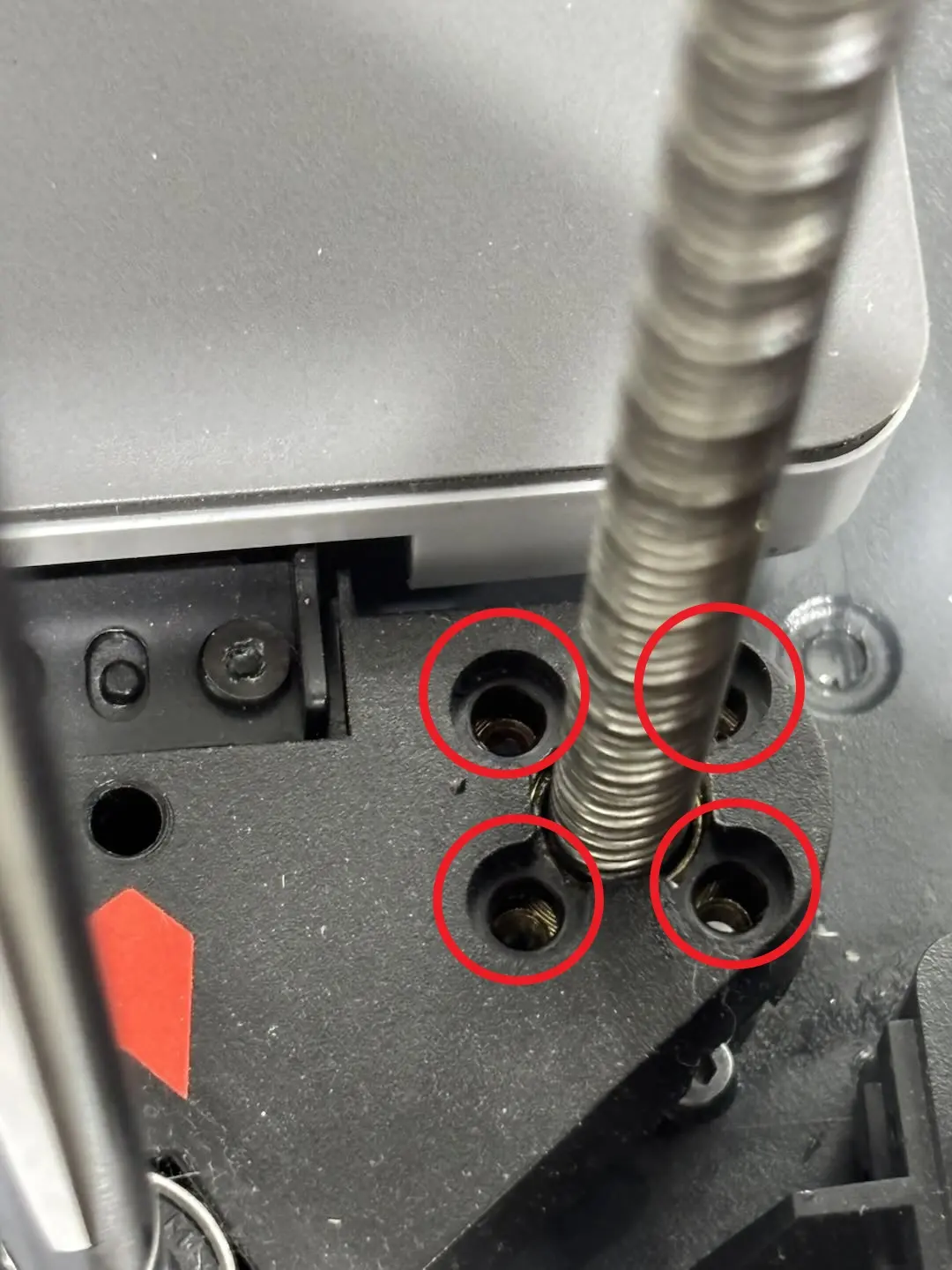

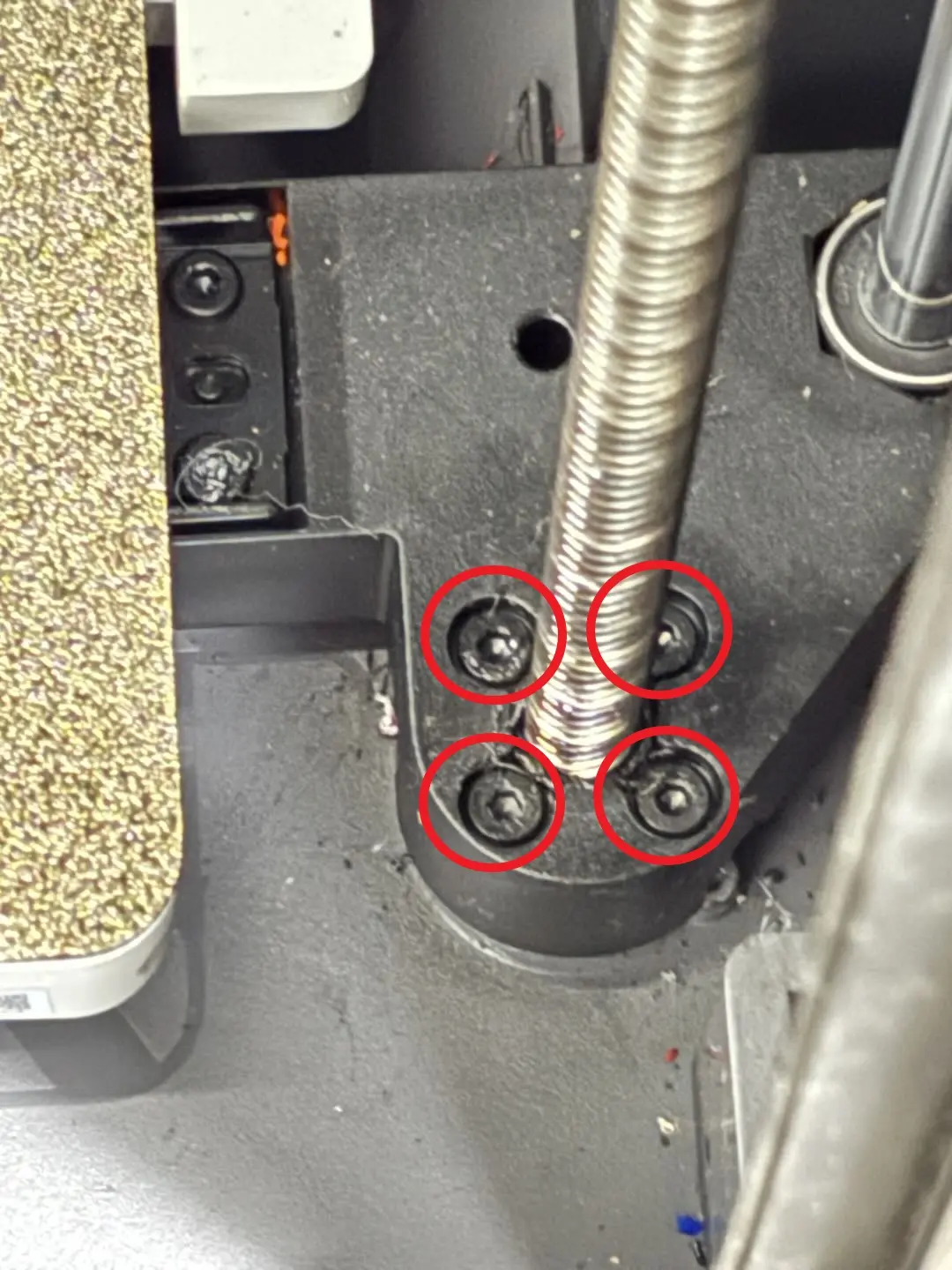

Brug en H2.0 unbrakonøgle til at fjerne de 4 kugleskruemøtrikkens fastskruer;

Trin 2: Fjern det nederste lejets fastskruer

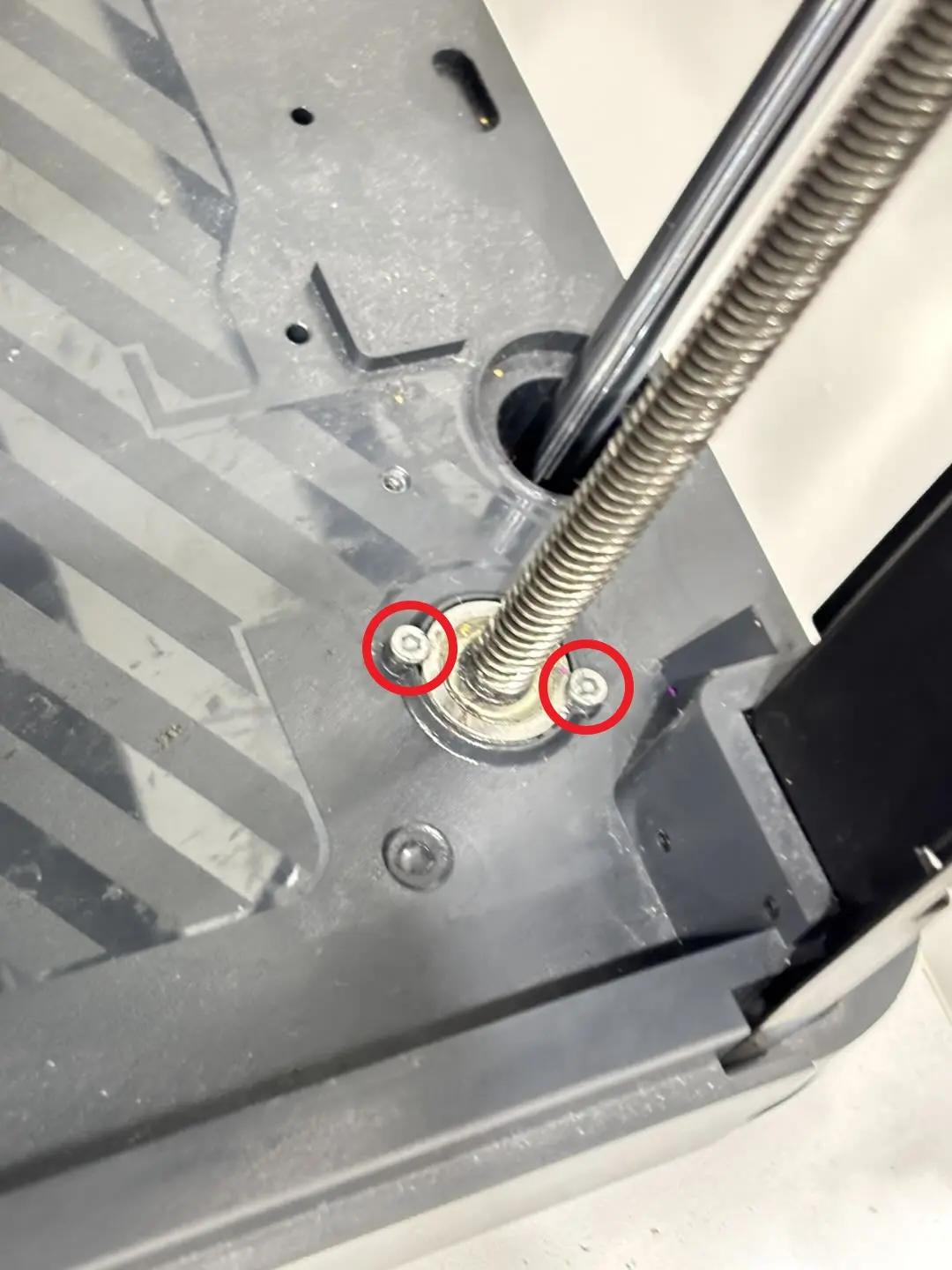

Brug en H2.0 unbrakonøgle til at fjerne de 2 bundlejets fastskruer;

Trin 3: Fjern Z-remtandhjulet/Z-remmen

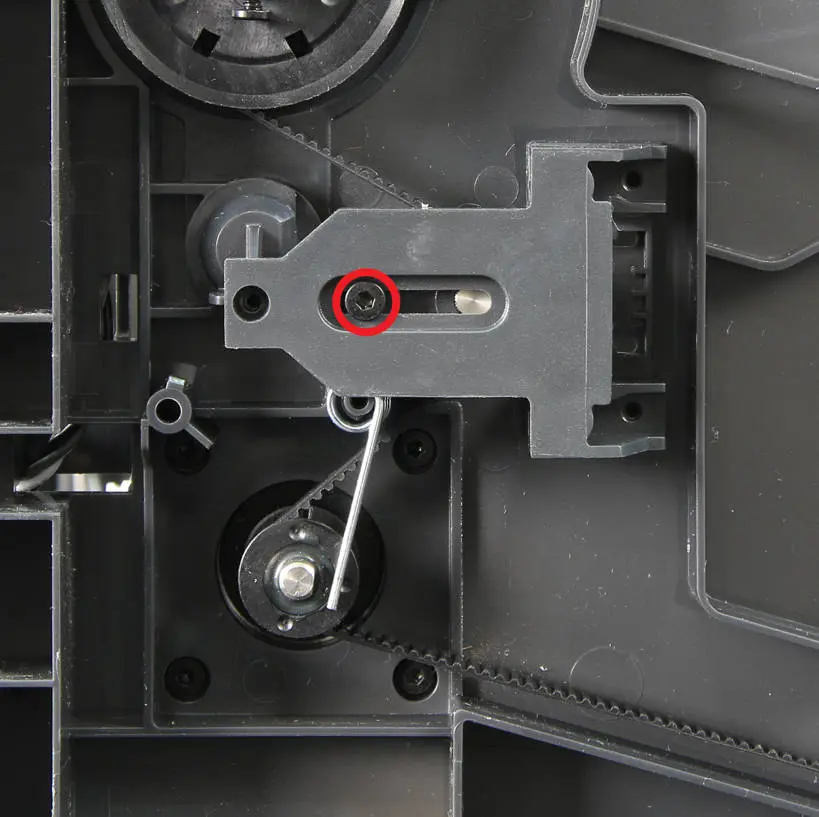

Læg printeren pa siden, brug en H2.0 unbrakonøgle til at løsne en af Z-akse spænderens fastskruer og frigøre torisionsfjederen, og fjern derefter Z-remmen fra tandhjulet.

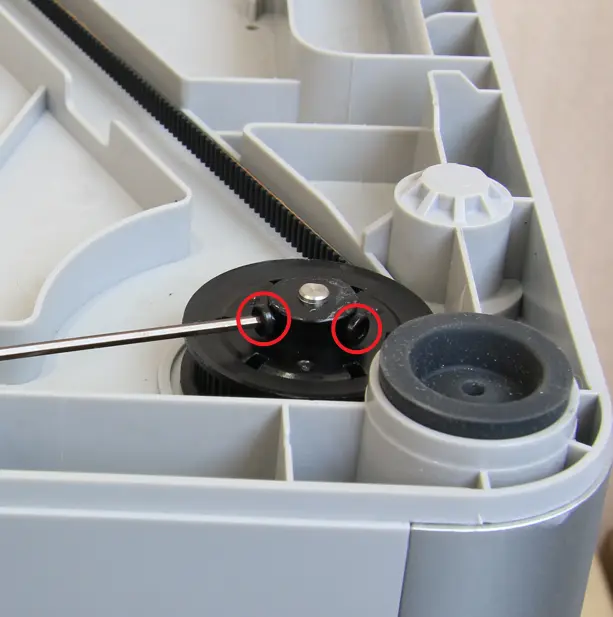

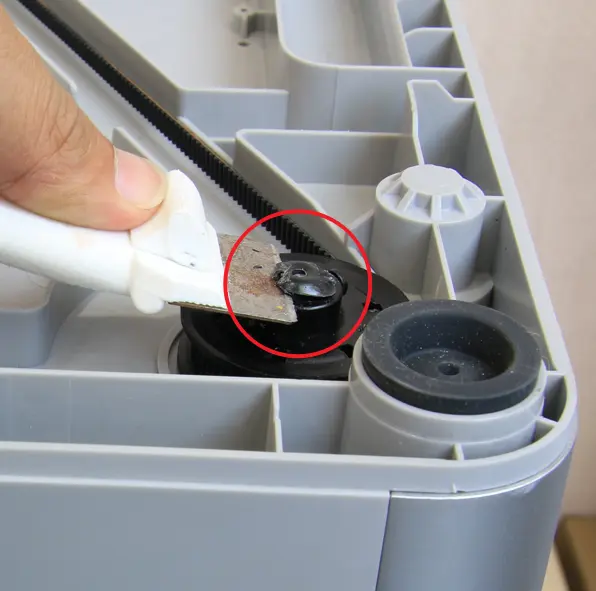

Brug en H2.0 unbrakonøgle til at fjerne de 2 tandhjulsfastskruer, og brug derefter en spartel til at skrabe AB-limen af mellem tandhjulet og kugleskruen;

Bemærk: Vær forsigtig, nar du bruger en spartel til at fjerne AB-limen, for at undga ridser.

Flyt derefter varmesengen til bunden (efter at printeren er vendt pa hovedet), hold da Z-remtandhjulet, løft det op og fjern det.

Trin 4: Fjern Z-akse kugleskruen/lejet

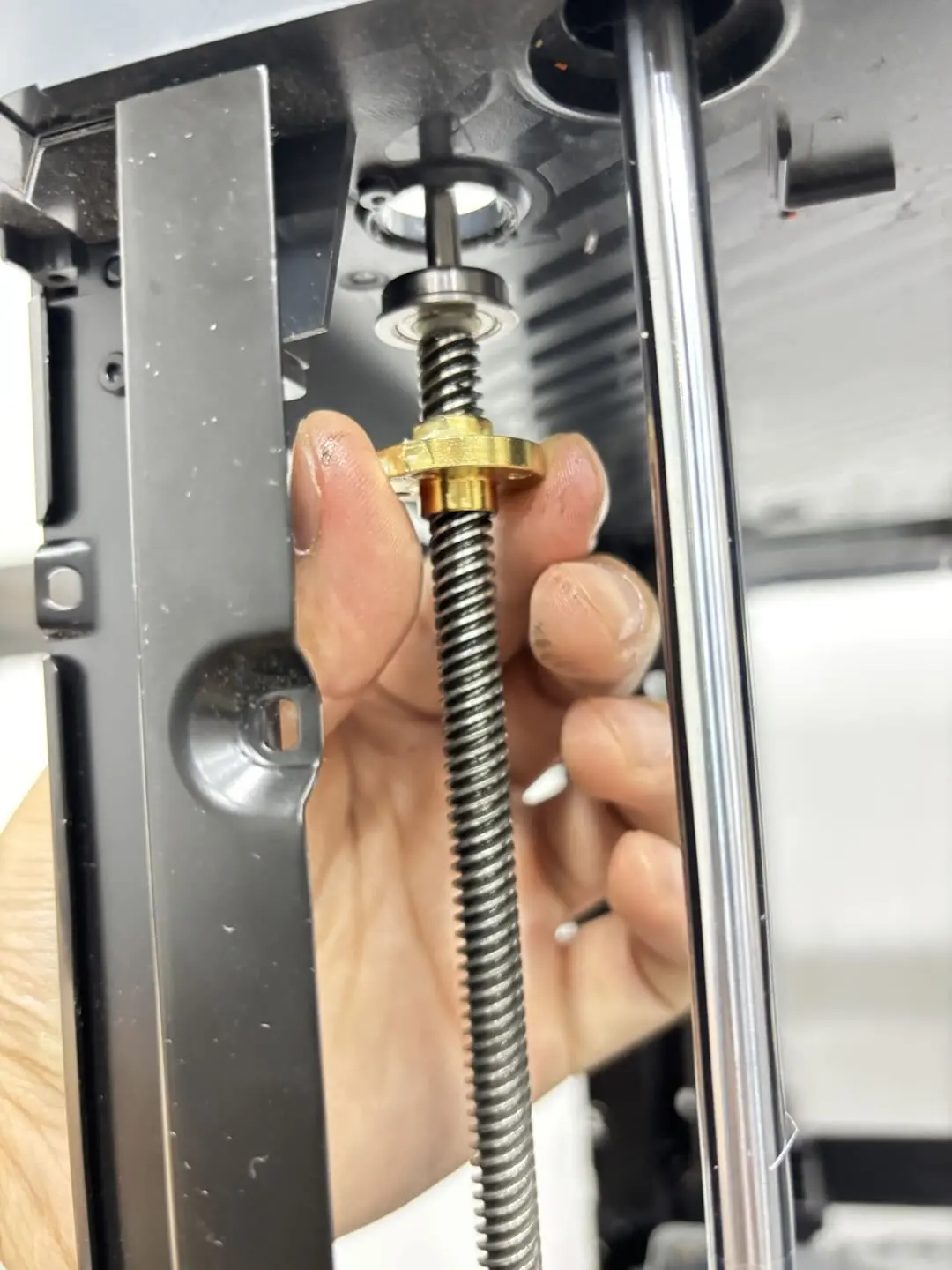

Brug en H2.0 unbrakonøgle til at holde bunden af gevinddelen, og slå derefter gevinddelen kraftigt ud.

Fjern derefter det øverste leje og silikonestrømpen fra kugleskruen. Hvis det nederste leje forbliver pa printerens base, slås det ud med en unbrakonøgle; hvis det er fjernet sammen med kugleskruen, fjernes lejet fra kugleskruen.

Bemærk: Hvis lejet er beskadiget, kan du bruge det leje, der er inkluderet i samlingen.

Installer Z-akse kugleskruerne pa begge sider af frorlågesøjlerne

Trin 1: Installer lejet

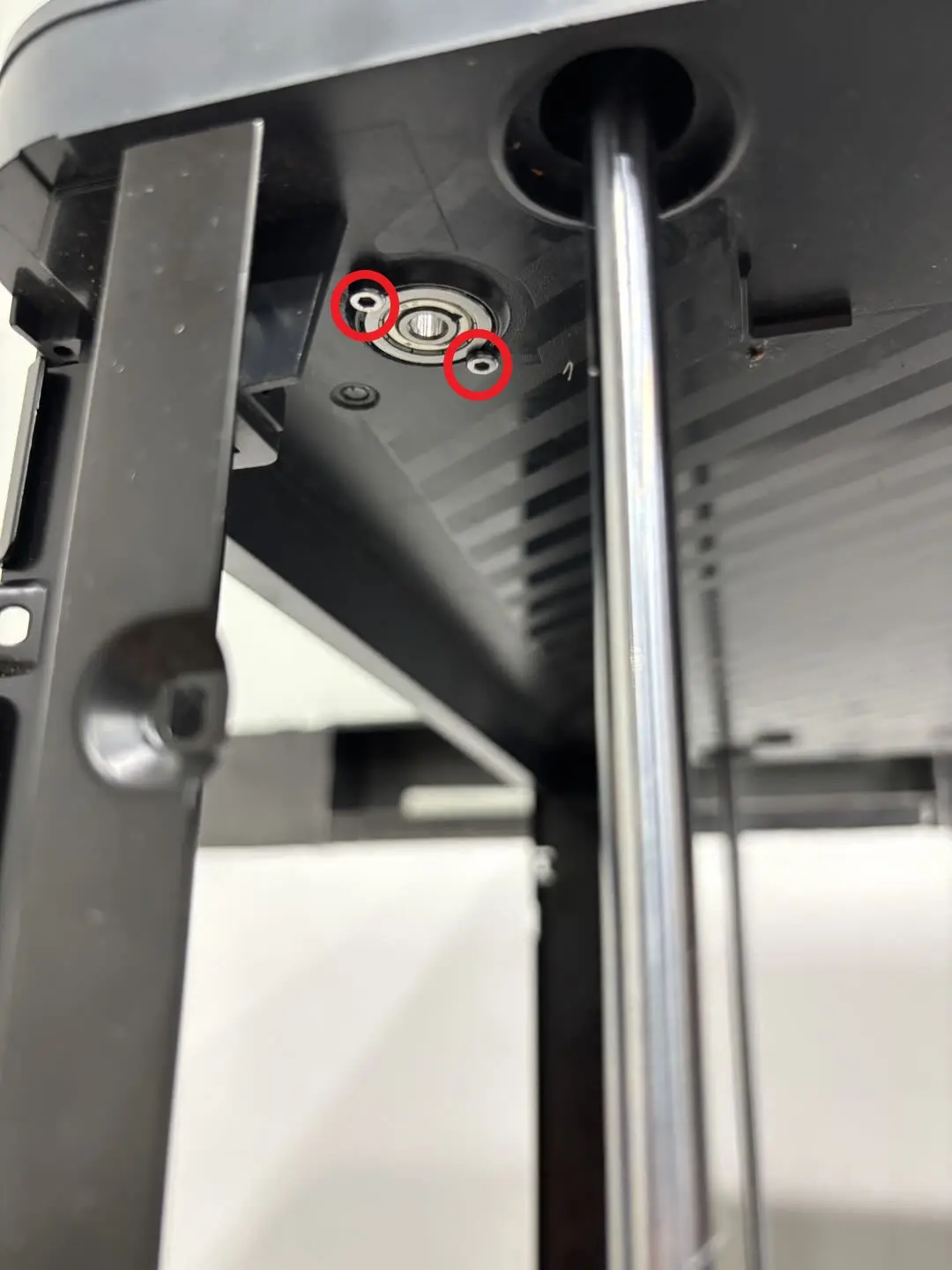

Installer lejet i bunden af printeren i det tilsvarende hul, og stram derefter de 2 fastskruer med en H2.0 unbrakonøgle;

Trin 2: Installer kugleskruen og tandhjulet

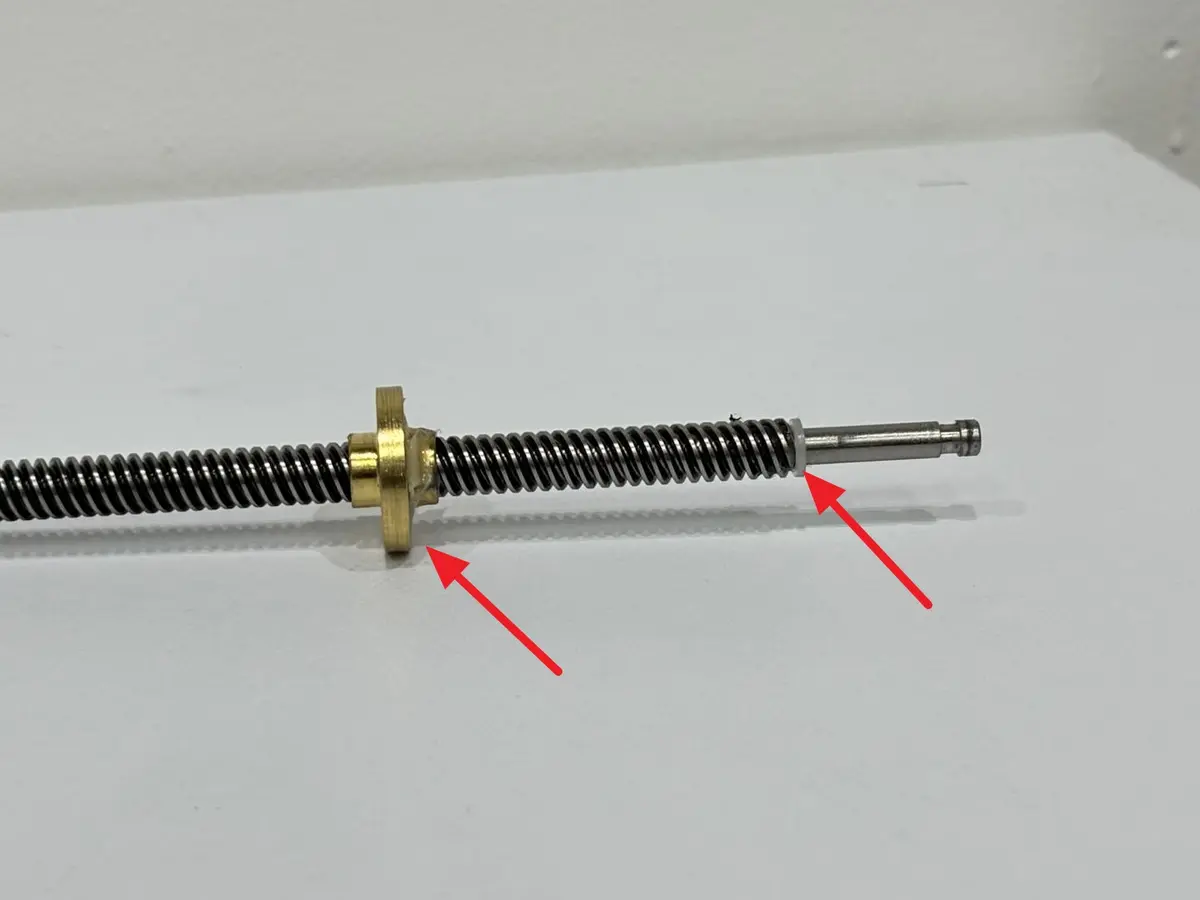

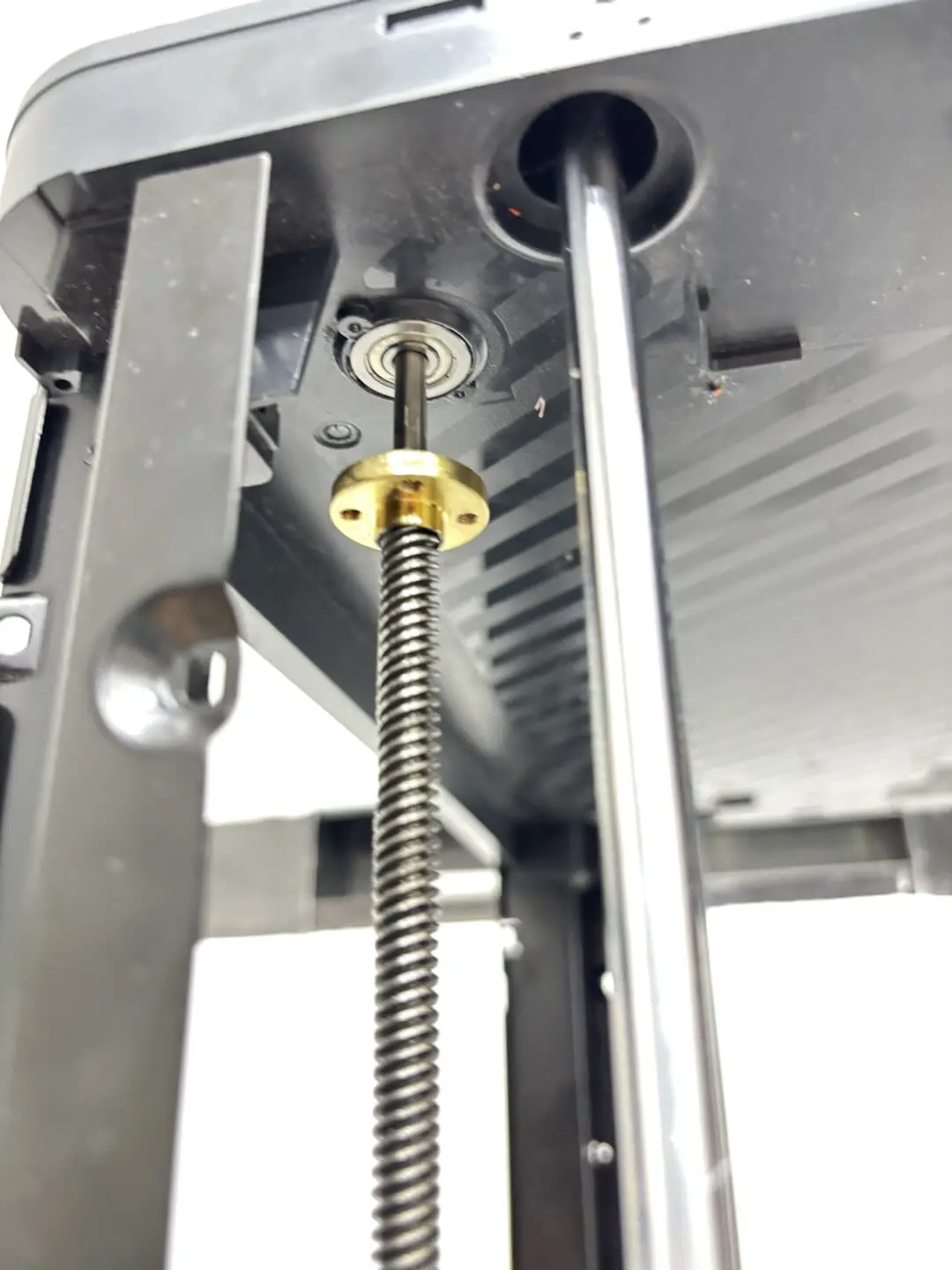

Installer forst kugleskruemøtrikken pa kugleskruen, installer derefter plastikskiven pa bunden af kugleskruen, og sæt derefter kugleskruen ind i Z-akse-skyderen forst, og sæt derefter kugleskruen ind i lejet.

Det anbefales at holde kugleskruen med hænderne for at forhindre den i at falde;

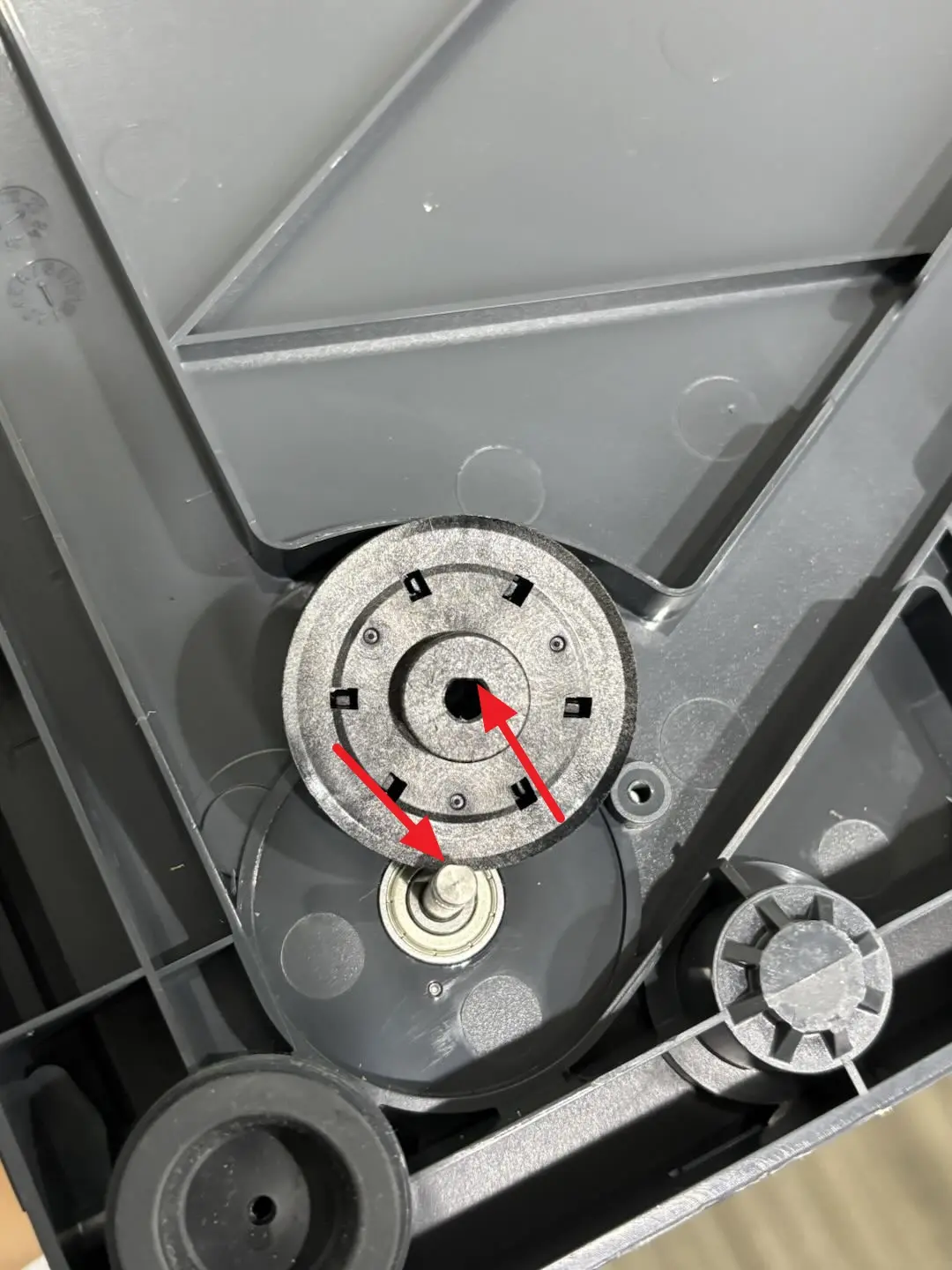

Juster derefter fladen pa Z-remtandhjulet med fladen pa kugleskruen, sæt tandhjulet pa skruen, og stram de 2 fastskruer med en H2.0 unbrakonøgle;

Trin 3: Fastgør varmesengen

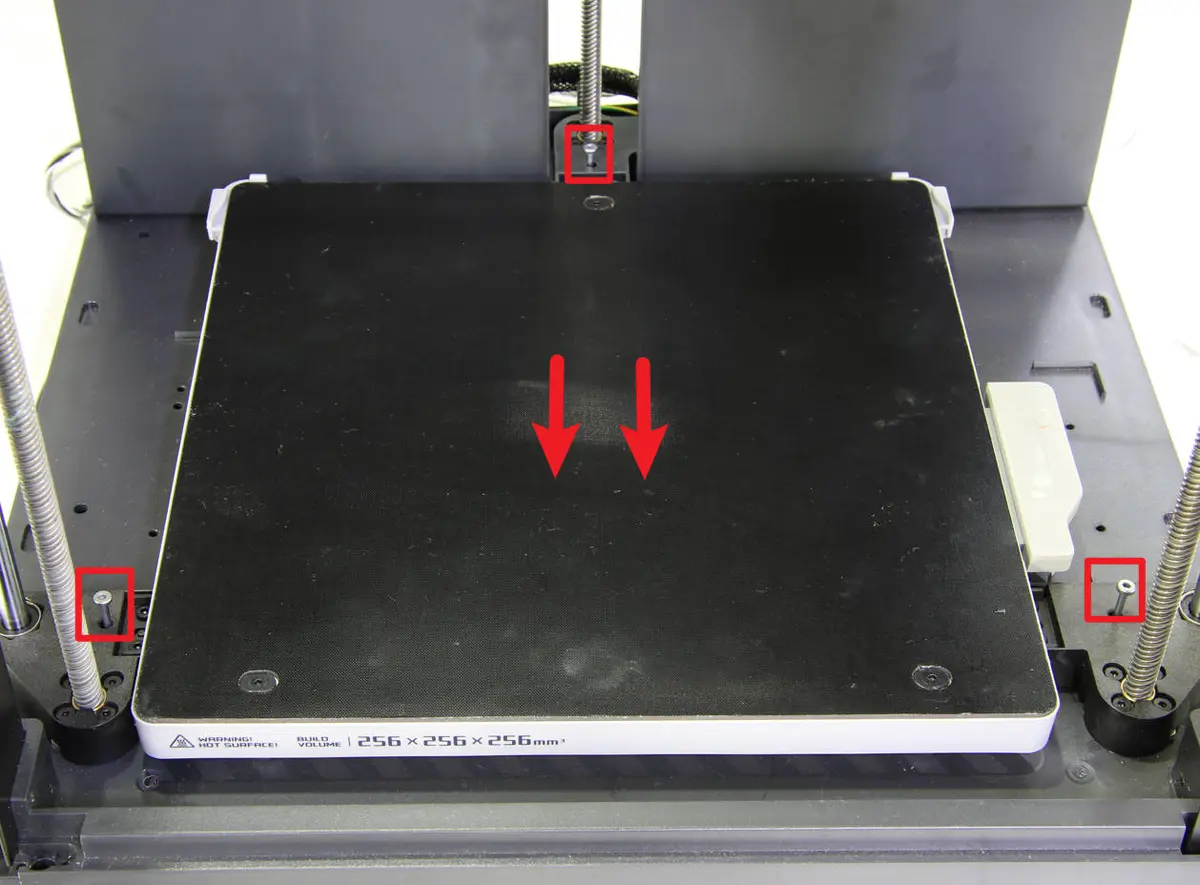

Stil printeren oprejst, kontroller forst, om der er fremmedlegemer i bunden af printeren, sænk derefter varmesengen til bunden af printeren (varmesengen sænkes automatisk til bunden, nar printeren vendes om), og stram de 3 fastskruer (BT3 × 28 × 15) med en H2.0 unbrakonøgle.

Du kan bruge de skruer, der fastgjorde varmesengen under udpakning. Hvis de er mistet, kan du bruge skruer med samme specifikation (BT3×28×15, gevinddybde 15 mm).

Trin 4: Stram kugleskruemøtrikken og fastgør skruen

Brug en H2.0 unbrakonøgle til at stramme de 4 skruer.

Hvis skruehullet i kugleskruemøtrikken ikke er helt justeret med hullet pa Z-akse-skyderen, skal du kontrollere, om varmesengens fastskruer i trin 3 er skruet helt i og om der er fremmedlegemer i bunden af varmesengen. Hvis skruerne allerede er strammet, kan du forsøge at dreje det nederste tandhjul manuelt for at justere skruehullerne.

Trin 5: Installer Z-remmen

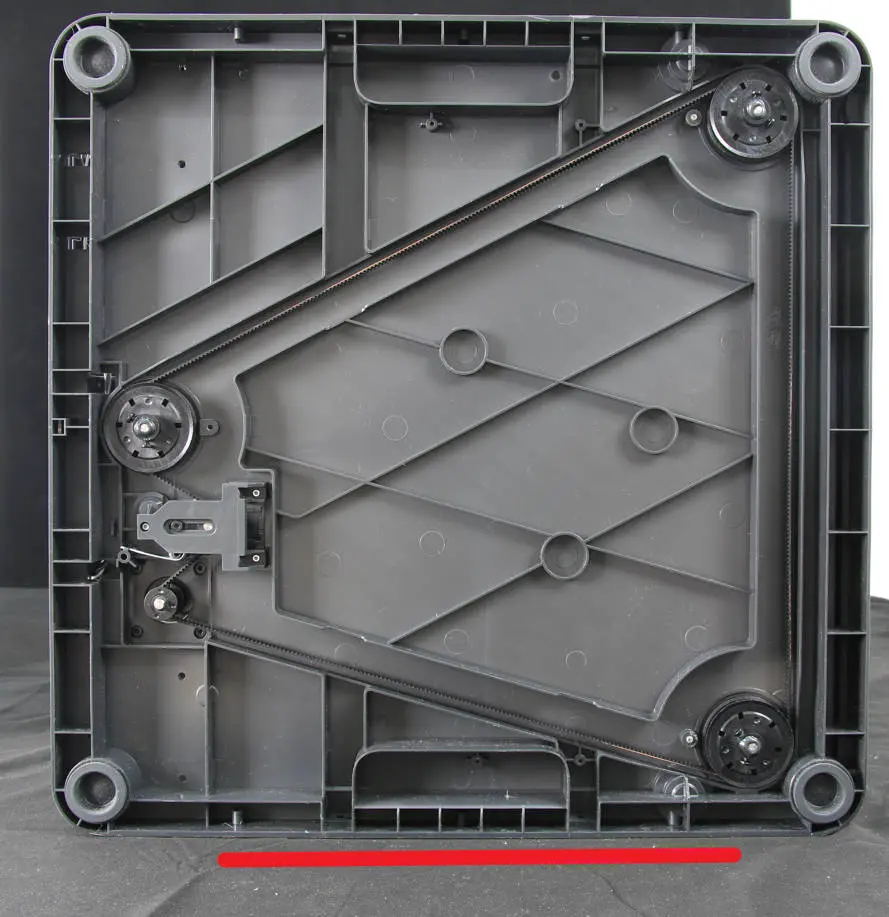

Læg printeren pa siden, vikl Z-remmen om Z-akse-tandhjulet og Z-motoren, og buk derefter torsionsfjederen pa plads igen;

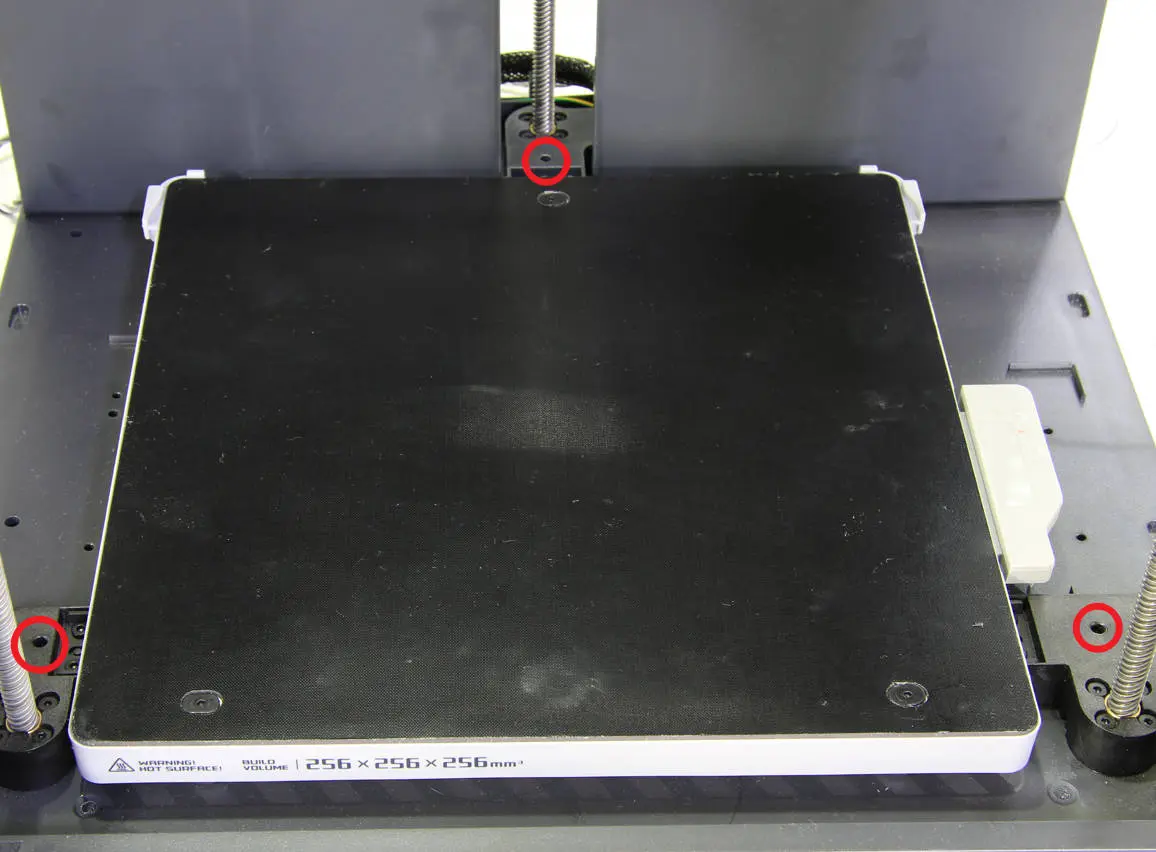

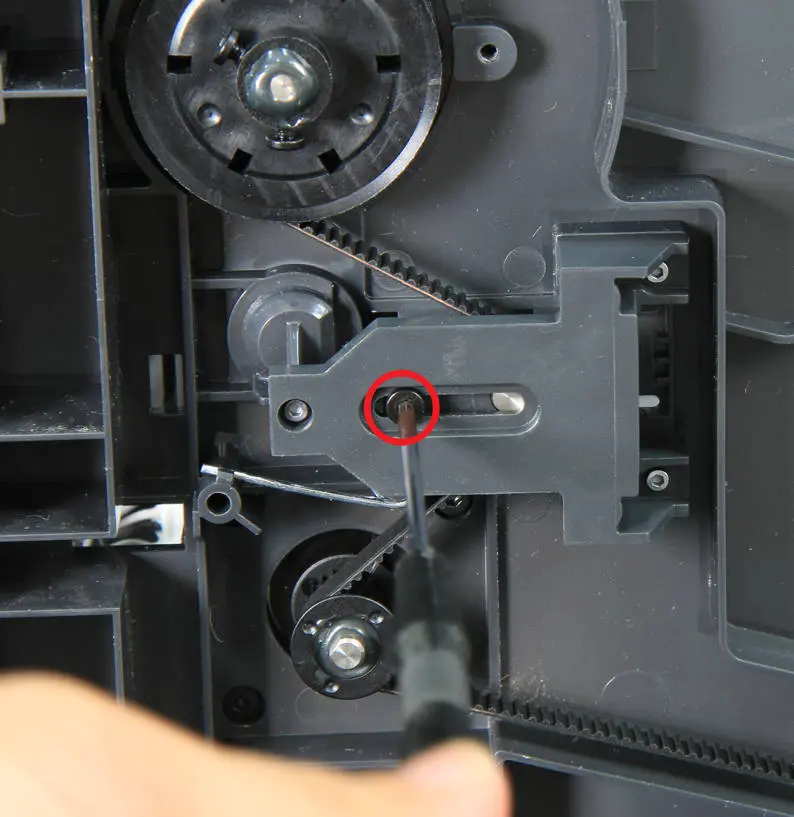

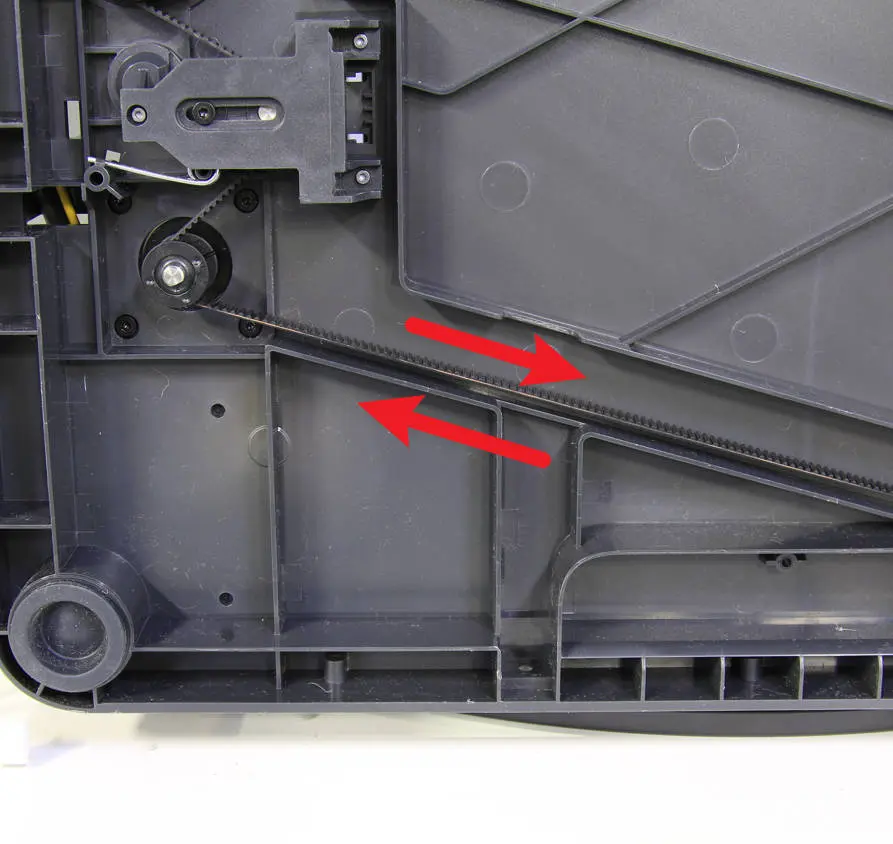

Brug derefter en H2.0 unbrakonøgle til at fjerne de 3 varmesengs fastskruer, los varmesengen, træk manuelt Z-remmen frem og tilbage flere gange, og stram derefter Z-spænderens skrue med en H2.0 unbrakonøgle.

Trin 6: Installer det øverste leje og silikonestrømpen

Tryk lejet ind i toppen af skruen, og sæt derefter silikonestrømpen pa plads.

Fjern kugleskruen fra bagsiden af printeren

Denne vejledning bruger P1P som eksempel til at demonstrere, hvordan kugleskruen pa bagsiden af printeren udskiftes.

Trin 1: Fjern printerens bagpanel

Du kan referere til den tilsvarende wiki for at fjerne bagpanelet i henhold til printerfamilien:

• P1P Udskift bagpanelet til P1P

• P1S Udskift det bageste metalpanel - P1-serien

• X1C Udskift det bageste metalpanel - X1-serien

• X1E Installationsvejledning til X1E indkapsling

Trin 2: Fjern kugleskruemøtrikkens fastskruer og lejets fastskruer

Brug en H2.0 unbrakonøgle til at fjerne de 4 kugleskruemøtrikkens fastskruer; brug en H2.0 unbrakonøgle til at fjerne de 2 lejets fastskruer;

Trin 3: Fjern Z-remtandhjulet

Læg printeren pa siden, brug en H2.0 unbrakonøgle til at fjerne de 2 tandhjulsfastskruer, og brug derefter en spartel til at skrabe AB-limen af mellem tandhjulet og kugleskruen;

Bemærk: Vær forsigtig, nar du bruger en spartel til at fjerne AB-limen, for at undga ridser.

Flyt derefter varmesengen til bunden (bag pa printeren), hold Z-remtandhjulet, løft det op og fjern det.

Trin 4: Los foringen

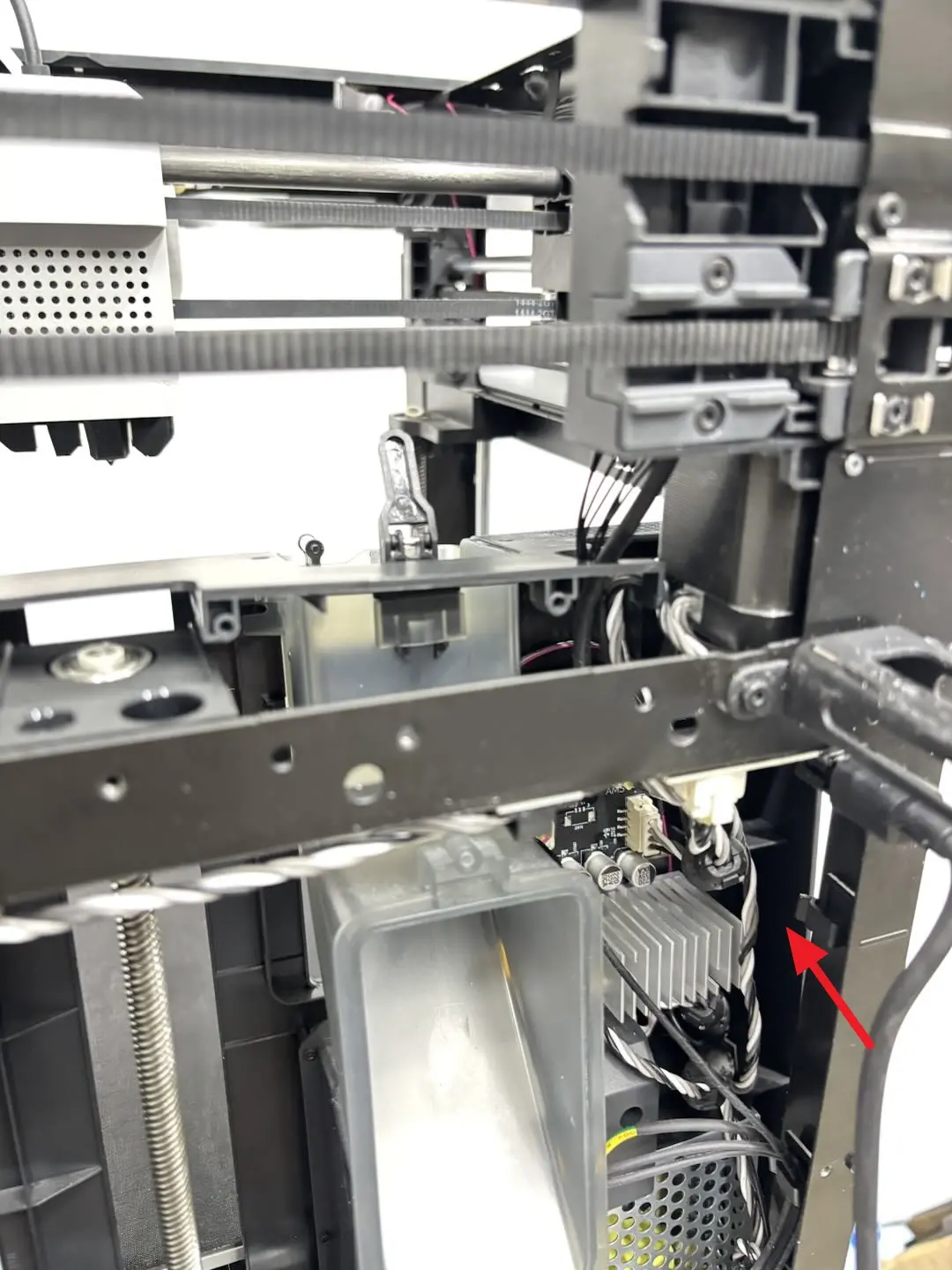

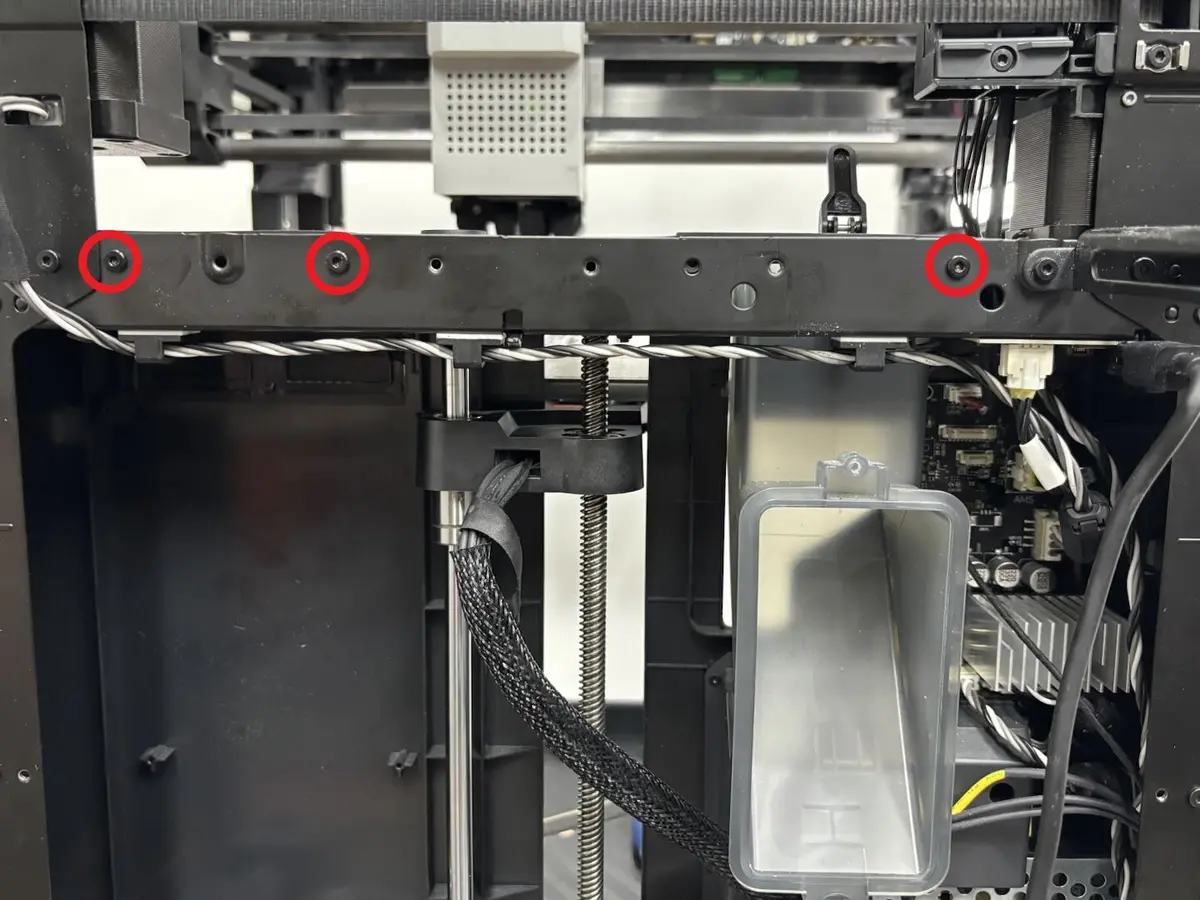

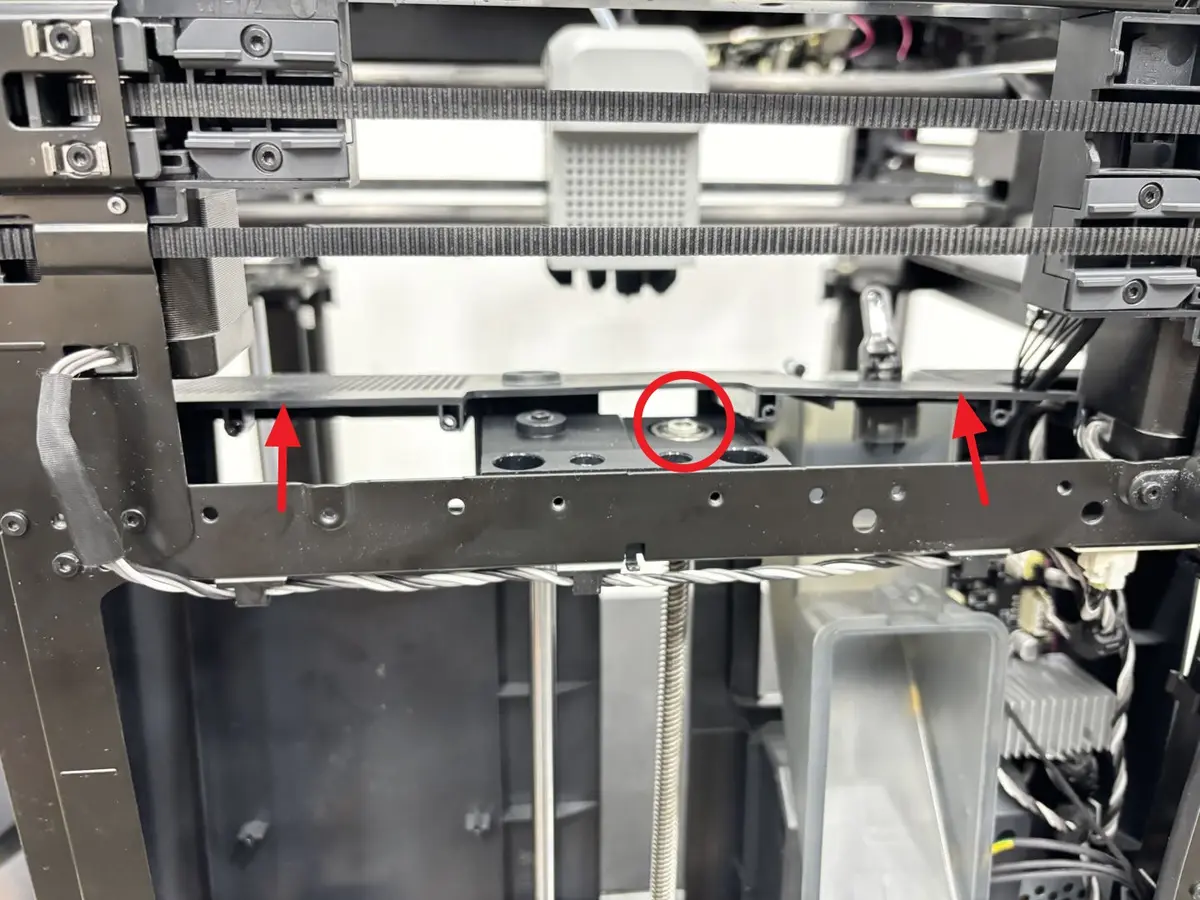

Brug en H2.0 unbrakonøgle til at fjerne de 3 foringsfastskruer, fjern derefter motorkablet fra klipsen, og skub foringen udad for at eksponere lejet øverst;

Sænk venligst varmesengen til bunden af printeren, og skub derefter foringen udad.

Trin 5: Fjern kugleskruen/lejet

Læg printeren pa siden, og brug derefter en H2.0 unbrakonøgle til at støtte bunden af kugleskruen, og slå derefter kugleskruen kraftigt ud.

Fjern derefter det øverste leje og silikonestrømpen fra kugleskruen. Hvis det nederste leje forbliver pa printerens base, slås det ud med en unbrakonøgle; hvis det er fjernet sammen med kugleskruen, fjernes lejet fra kugleskruen.

Bemærk: Hvis lejet er beskadiget, kan du bruge det leje, der er inkluderet i samlingen.

Installer kugleskruen fra bagsiden af printeren

Trin 1: Installer det nederste leje

Installer lejet i bunden af printeren i det tilsvarende hul, og stram derefter de 2 fastskruer med en H2.0 unbrakonøgle;

Trin 2: Installer kugleskruen og tandhjulet

Installer plastikskiven pa bunden af kugleskruen, og sæt derefter kugleskruen ind i Z-akse-skyderen forst, og sæt derefter kugleskruen ind i lejet.

Det anbefales at holde kugleskruen med hænderne for at forhindre den i at falde;

Juster derefter fladen pa Z-remtandhjulet med fladen pa kugleskruen, sæt tandhjulet pa skruen, og stram de 2 fastskruer med en H2.0 unbrakonøgle;

Trin 3: Installer det øverste leje og foringen

Tryk det øverste leje ind fra oven og ned, og installer derefter silikonestrømpen;

Buk derefter foringen tilbage pa plads, stram de 3 fastskruer med en H2.0 unbrakonøgle, og buk motorkablet ind i klipsen.

Trin 4: Fastgør varmesengen

Stil printeren oprejst, kontroller forst, om der er fremmedlegemer i bunden af printeren, sænk derefter varmesengen til bunden af printeren (varmesengen sænkes automatisk til bunden, nar printeren vendes om), og stram de 3 fastskruer (BT3 × 28 × 15) med en H2.0 unbrakonøgle.

Du kan bruge de skruer, der fastgjorde varmesengen under udpakning. Hvis de er mistet, kan du bruge skruer med samme specifikation (BT3×28×15, gevinddybde 15 mm), eller du kan købe skruer med denne specifikation i den officielle Bambu Lab-butik.

Trin 5: Stram kugleskruemøtrikkens fastskruer

Brug en H2.0 unbrakonøgle til at stramme de 4 skruer.

Hvis skruehullet i kugleskruemøtrikken ikke er helt justeret med hullet pa Z-akse-skyderen, skal du kontrollere, om varmesengens fastskruer i trin 3 er skruet helt i, og om der er fremmedlegemer i bunden af varmesengen. Hvis skruerne allerede er strammet, kan du forsøge at dreje det nederste tandhjul manuelt for at justere skruehullerne.

Trin 6: Installer Z-remmen

Læg printeren pa siden, vikl Z-remmen om Z-akse-tandhjulet og Z-motoren, og buk derefter torsionsfjederen pa plads igen;

Brug derefter en H2.0 unbrakonøgle til at fjerne de 3 varmesengs fastskruer, los varmesengen, træk manuelt Z-remmen frem og tilbage flere gange, og stram derefter Z-spænderens skrue med en H2.0 unbrakonøgle.

Trin 7: Installer Z-akse kugleskruens silikonestrømpe

• Placer silikonestrømpen pa Z-akse kugleskruen. Kontroller varmesengens op- og nedbevægelse via printerens skærm.

• Tryk silikonestrømpen ind pa skruen, mens den roterer, sa den passer til skruen.

Trin 8: Installer printerens bagpanel

Du kan referere til den tilsvarende wiki for at installere bagpanelet i henhold til printerfamilien:

• P1P Udskift bagpanelet til P1P

• P1S Udskift det bageste metalpanel - P1-serien

• X1C Udskift det bageste metalpanel - X1-serien

• X1E Installationsvejledning til X1E indkapsling

Kontrol af funktionen

Tilslut strømforsyningen og tænd for printeren, klik pa "Homing" for at kontrollere, om printeren kan home korrekt.

Hvis homing ikke virker korrekt, eller varmesengen ikke er i vater, skal du følge fremgangsmaderne for at kontrollere, om der er problemer med samlingen. Udfør printerens selvtest igen efter fejlfinding. Hvis problemerne fortsætter, skal du kontakte servicehold for yderligere hjælp.
