Vejledning til udskiftning af AC-kort på X1-serien

Hvad er dette AC-kort

Dette AC-kort er et kredsløbskort, der leverer AC-strøm til varmepladen i X1-seriens V2-version.

Hvornår skal vejledningen bruges

Når varmepladen ikke varmer op, eller AC-kortet er brændt.

Nødvendigt værktøj og materialer

• Nyt AC-kort
• H1.5 & H2.0 unbrakonøgle
• Stjerneskruetrækker.

Sikkerhedsadvarsel og maskinens tilstand før start

Sluk for strømmen og tag strømkablet ud af stikkontakten.

Vejledning

Trin 1 - Tag strømkablet ud

Sluk for strømmen og tag strømkablet ud af stikkontakten.

Trin 2 - (Adskillelse) Fjern skruerne

BEMÆRK: Der er mange skruer involveret i denne procedure. Mærk dem og læg dem i separate grupper for at undgå problemer.

Fjern de 10 skruer og 4 skruer fra bagdækslet som vist på billedet. Der er 2 typer skruer, så hold dem adskilt og husk, hvilke der hører til hvor.

Trin 3 - Fjern bagdækslet

Fjern bagdækslet ved først at frigøre remspændings-åbningen i venstre side og derefter den i højre side for at undgå at sætte sig fast.

Trin 4 - Fjern overskydende affaldsskakt

Løsn skruerne på begge sider af affaldsskakten. Når det er gjort, tages affaldsskakten ud. Nogle printere har tre skruer til at fastgøre affaldsskakten, mens andre kun har to - se din specifikke situation.

Bemærk: På nogle versioner er varmepladens kabler fastgjort til bunden af affaldsskakten med en spænde. Brug ikke for meget kraft, når du tager affaldsskakten af.

To skruer - tilfælde:

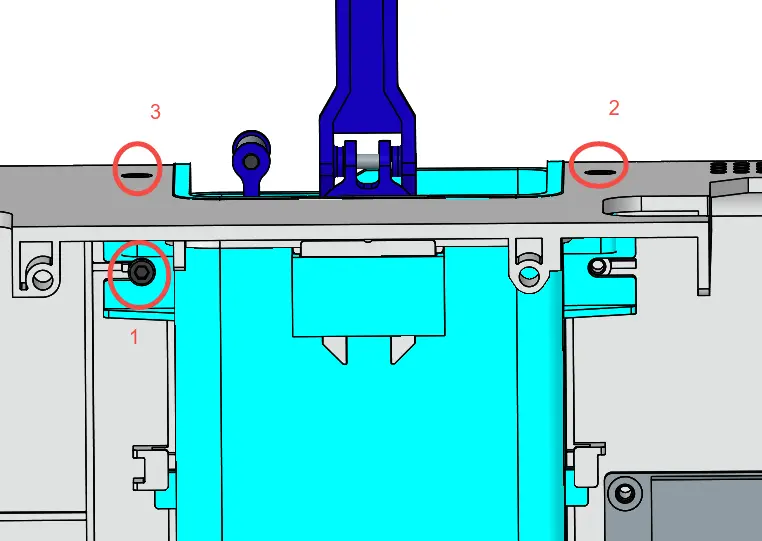

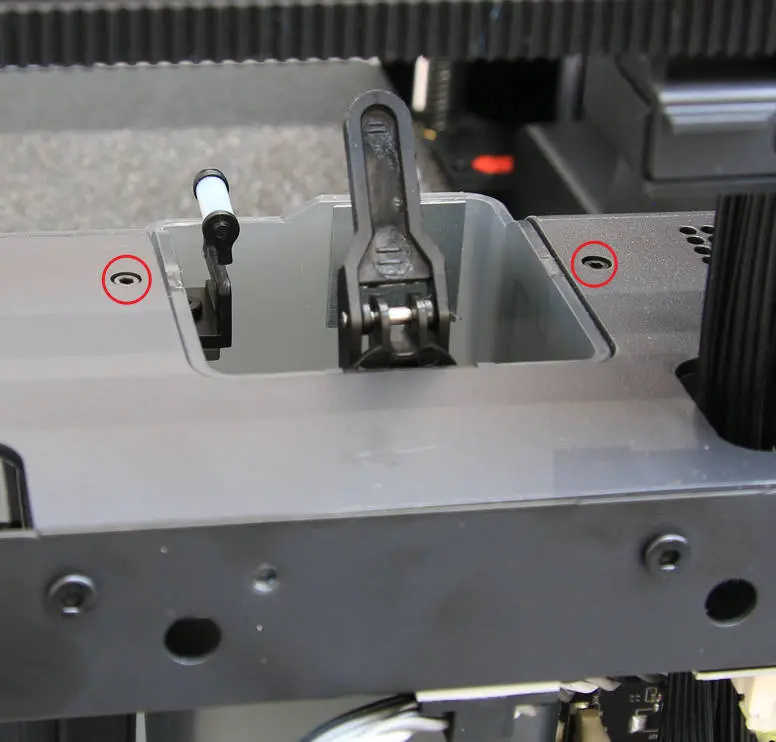

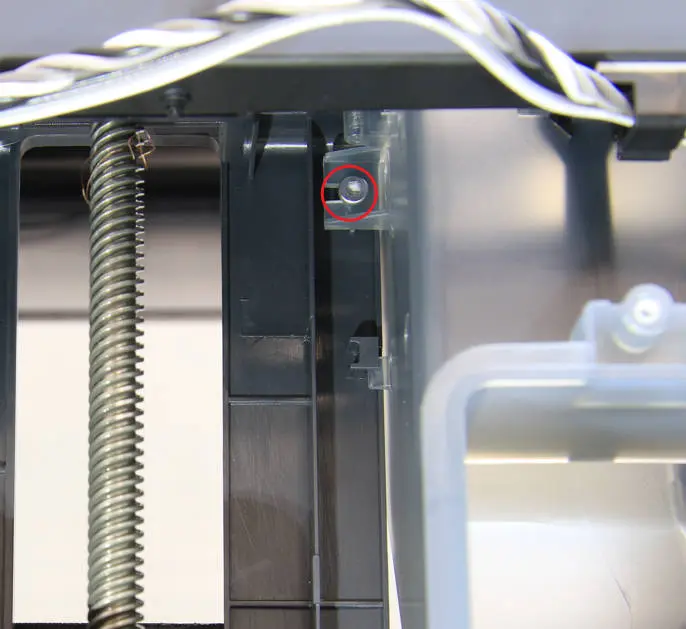

Tre skruer - tilfælde:

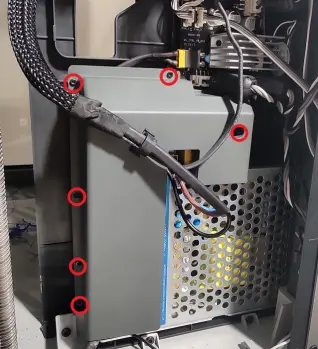

Trin 5 - Fjern beskyttelsesdækslet til strømmodulet

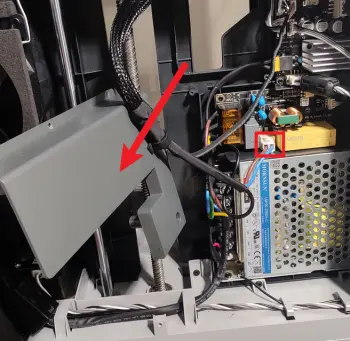

Fjern de 6 skruer som vist, flyt beskyttelsesdækslet til siden, og frakobl varmepladens strømkabel.

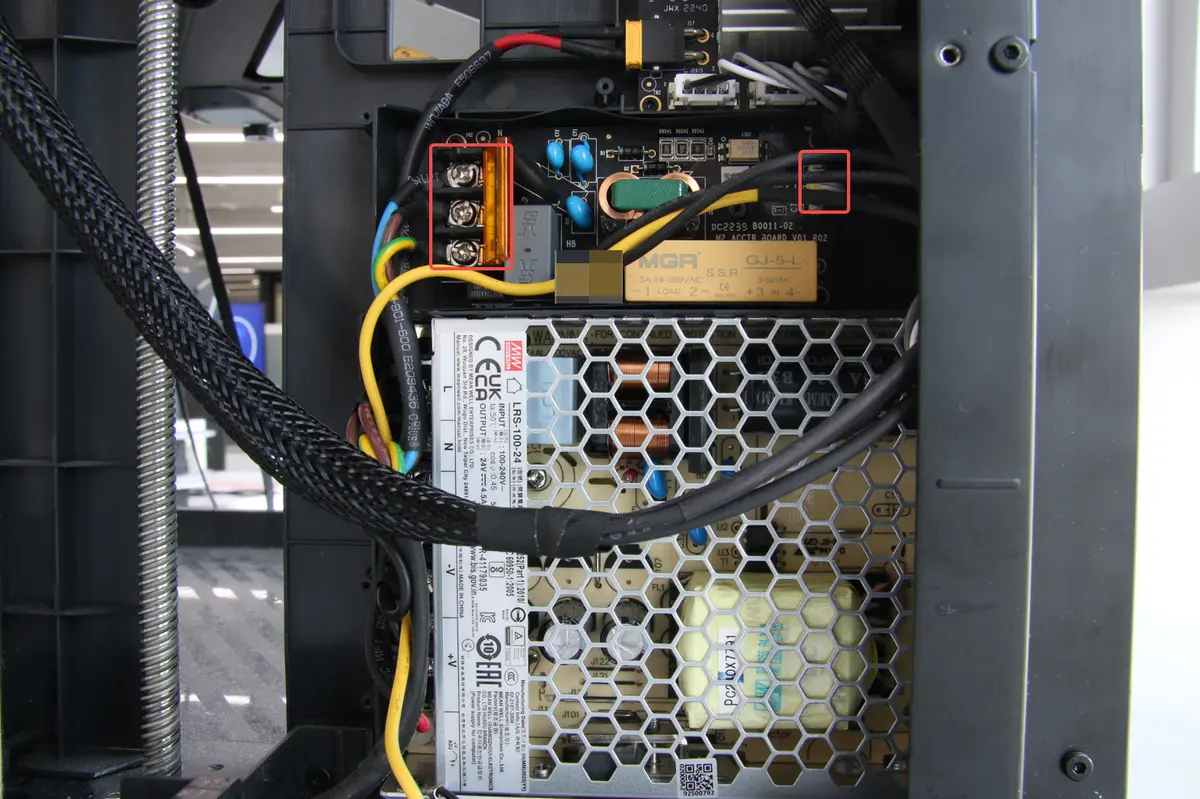

Trin 6 - Frakobl kabler

Åbn dækslet til strømtilslutningen, løsn (men fjern ikke) de 3 skruer, fjern de 3 strømkabler, og frakobl MC-AC-forbindelseskablet.

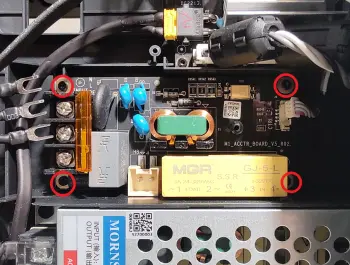

Trin 7 - Fjern AC-kortet

Fjern de 4 skruer som vist, og fjern derefter AC-kortet.

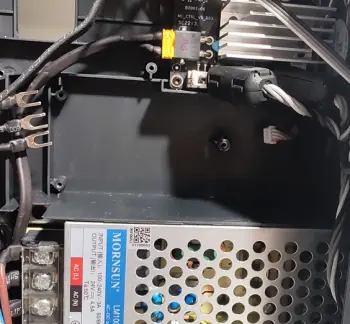

Trin 8 - (Samling) Monter det nye AC-kort

Udfør proceduren i omvendt rækkefølge og monter det nye AC-kort på det indvendige skjold med de 4 AC-kortskruer.

Trin 9 - Tilslut kabler

Tilslut AC-MC-forbindelseskablet, tilslut de 3 strømkabler og spænd skruerne, og luk tilslutningsdækslet.

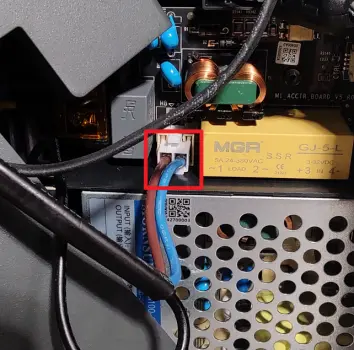

Trin 10 - Tilslut varmepladens strømkabel

Tilslut varmepladens strømkabel.

Trin 11 - Monter beskyttelsesdækslet til strømmodulet

Monter beskyttelsesdækslet til strømmodulet, og fastgør det med de 6 skruer.

Trin 12 - Monter affaldsskakten

Monter affaldsskakten, vær opmærksom på spænderne på begge sider, og brug de 2 skruer til at fastgøre den.

Trin 13 - Monter bagdækslet

Før PTFE-røret gennem rørbeslaget, monter først remspændings-åbningen i højre side og derefter den i venstre side for at sætte bagdækslet på.

Trin 14 - Monter de 10+4 skruer

Monter de 10 + 4 skruer (se billede).

Sådan verificerer du, at alt er korrekt

Tilslut strømkablet og tænd for strømmen, naviger derefter på LCD-skærmen for at starte en selvtest. Hvis der ikke opstår fejl, er udskiftningen gennemført.

Opstår der stadig fejl, så kontroller forbindelserne og prøv igen. Hvis problemet fortsætter, skal du kontakte serviceteamet for vejledning.
