Udskiftning af ekstra deludkølingsventilatoren på X1

Hvad er det?

Den ekstra deludkølingsventilatoren er en kraftig 12W-ventilator monteret på venstre side af kammeret. Den giver bedre kølingforhold ved højhastighedsprint.

Bemærk: Installeres en ekstra deludkølingsventilatoren på en X1 (ikke X1 Carbon), skal du vælge X1 Carbon som printermodel i Bambu Studio for at ventilatoren fungerer korrekt.

Hvornår bør du udskifte den?

Beskadigede vinger eller en defekt ventilatormotor.

Opgradering af X1 med en ekstra deludkølingsventilatoren.

Værktøj og materialer

• Ekstra deludkølingsventilatoren
• H2.0 unbrakonøgle
• Pincet

Sikkerhedsadvarsel og maskintilstand før du begynder

Sluk for maskinen, før du påbegynder arbejdet beskrevet i denne guide. AMS, PTFE-røret og filamentbufferen skal være fjernet.

Udførselsvejledning

Trin 1 - (Adskillelse) Fjern skruerne i bagdækslet

Fjern skruerne bag på printeren som markeret nedenfor. Der er i alt 14 skruer at fjerne - 10 i det første billede og 4 i det andet som vist nedenfor.

Trin 2 - Fjern bagdækslet

For at fjerne bagdækslet skal du først trække venstre side ud, så den venstre remspændingsport ikke er i vejen, og derefter højre side. Skub PTFE-rørenes udgang indad for at frigøre det fra dækslet.

Trin 3 - Frakobl kablet til den ekstra deludkølingsventilatoren

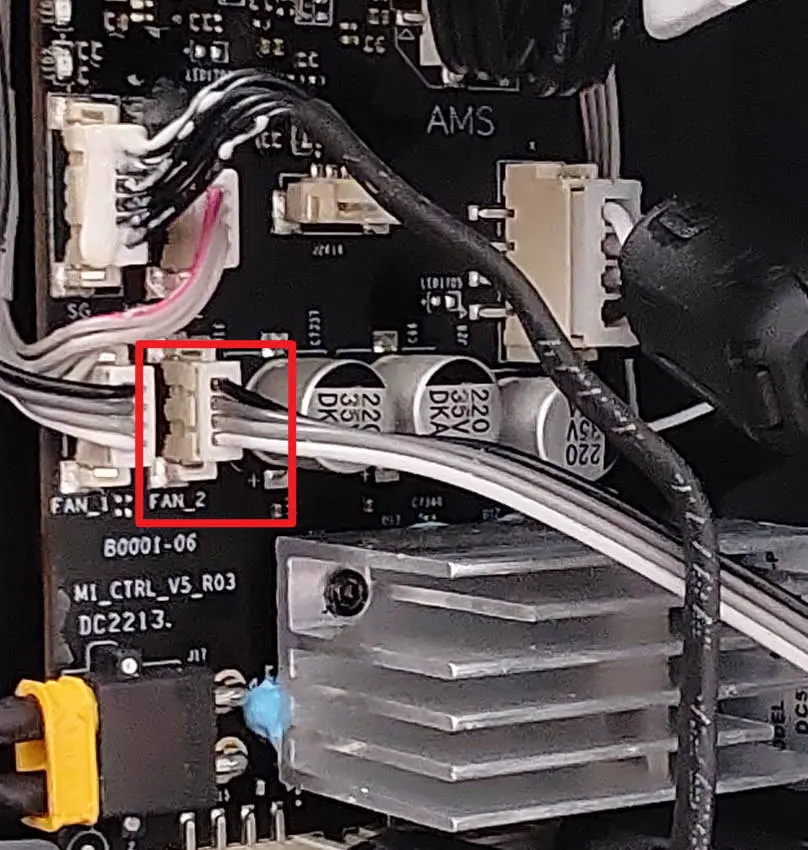

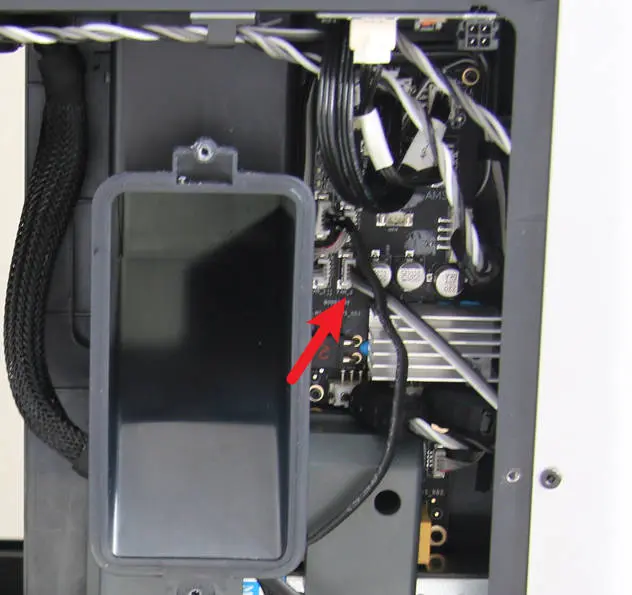

Find stikket til den ekstra ventilator på MC-kortet og frakobl kablet.

Trin 4 - Fjern den ekstra deludkølingsventilatoren (gammel version)

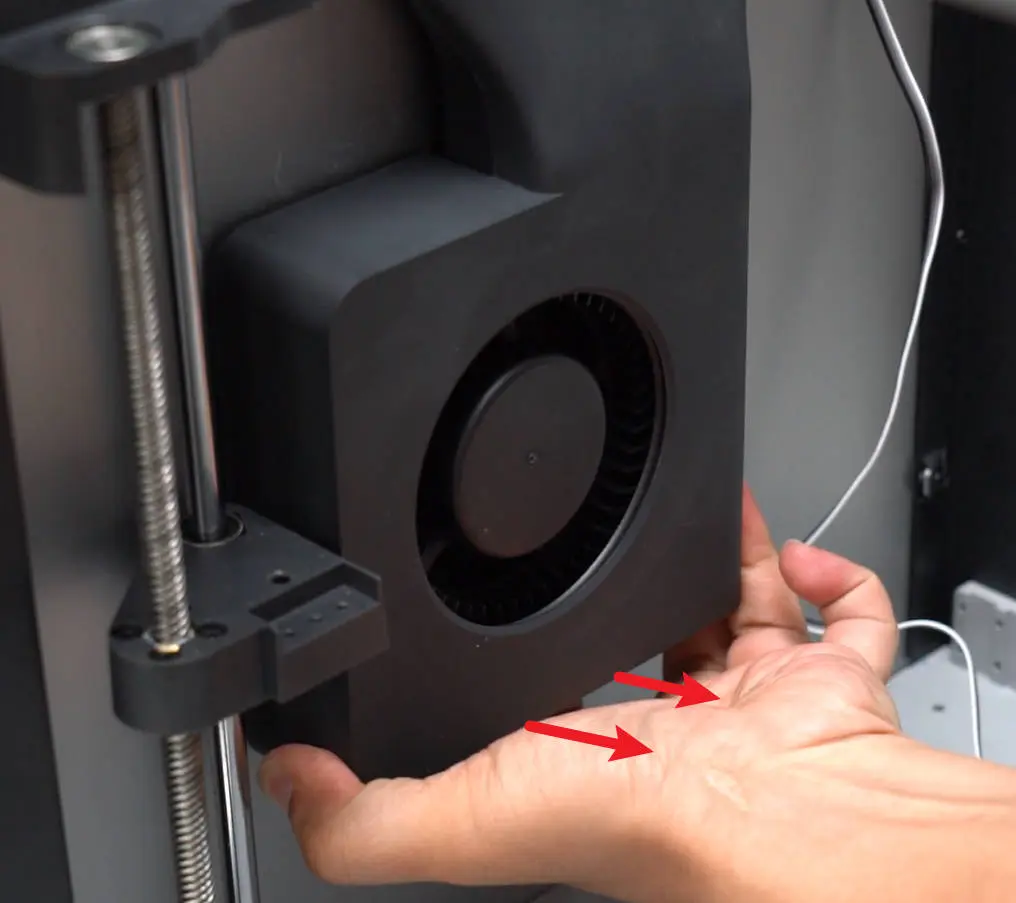

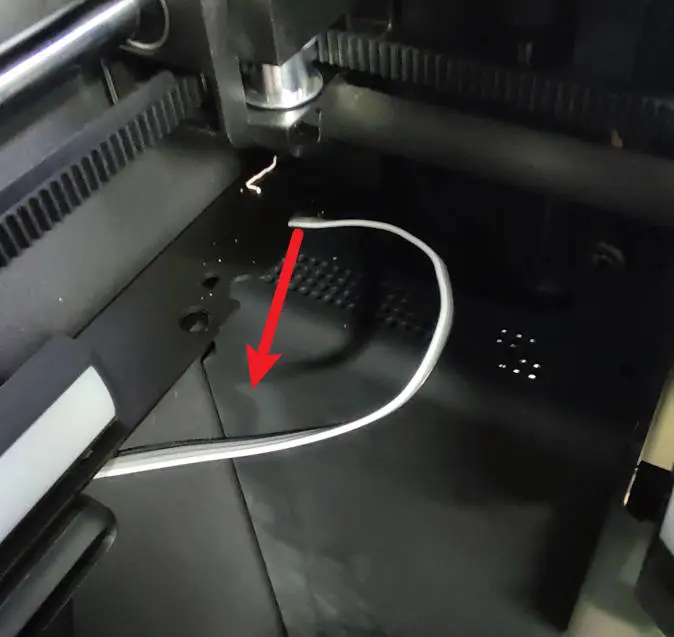

Træk kablet mod ventilatoren, og tag derefter ventilatoren af med kraft.

Trin 4 - Fjern den ekstra deludkølingsventilatoren (ny version)

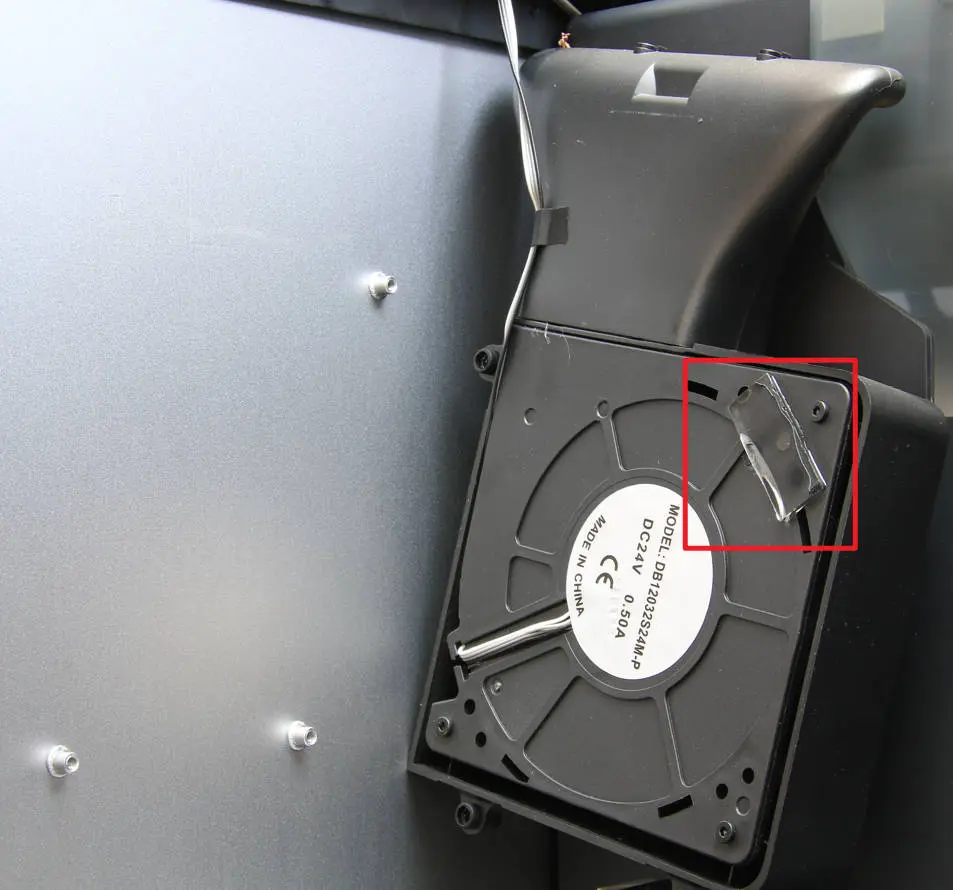

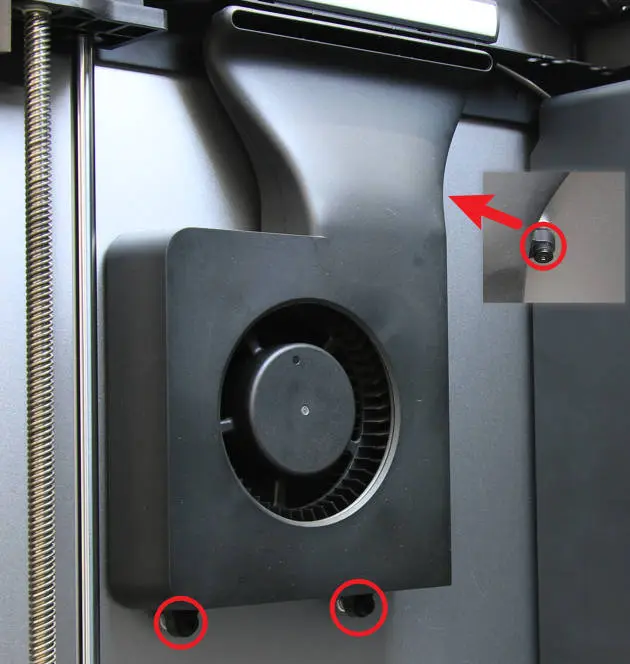

Træk ventilatorkablet mod ventilatoren, brug H2.0 unbrakonøglen til at skrue de 3 skruer ud, der fixerer ventilatoren. Adskil derefter ventilatoren fra sidepanelet og fjern ventilatoren.

Trin 5 - (Samling) Montér ventilatoren

Følg vejledningen Sådan genmonteres den ekstra deludkølingsventilatoren for at montere den nye ekstra deludkølingsventilatoren.

Trin 5 - Montér ventilatoren

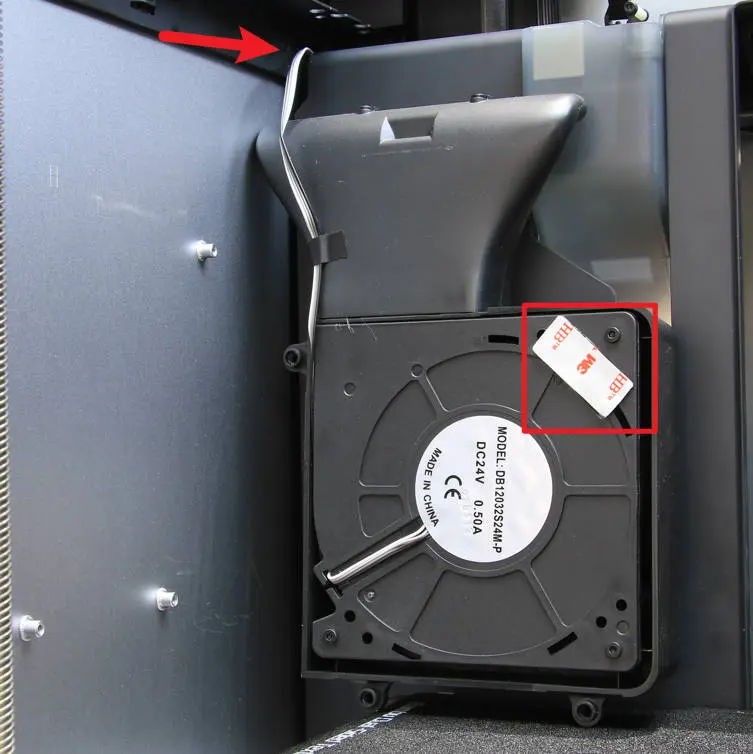

Før ventilatorkablet igennem den indre holder, riv det dobbeltsidede hæftepapir af ventilatoren, montér ventilatoren på plads i henhold til tappenes position, og spænd derefter 3 skruer for at fixere den.

Trin 6 - Tilslut ventilatorkablet

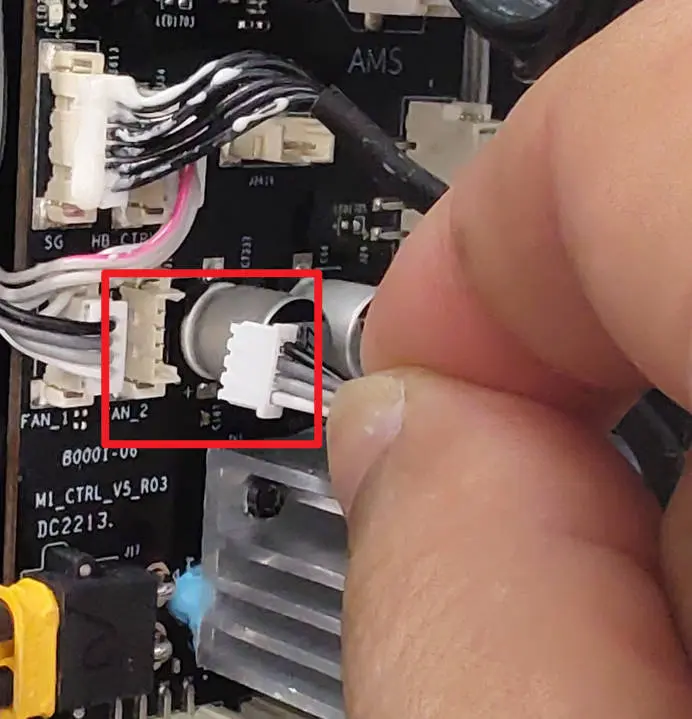

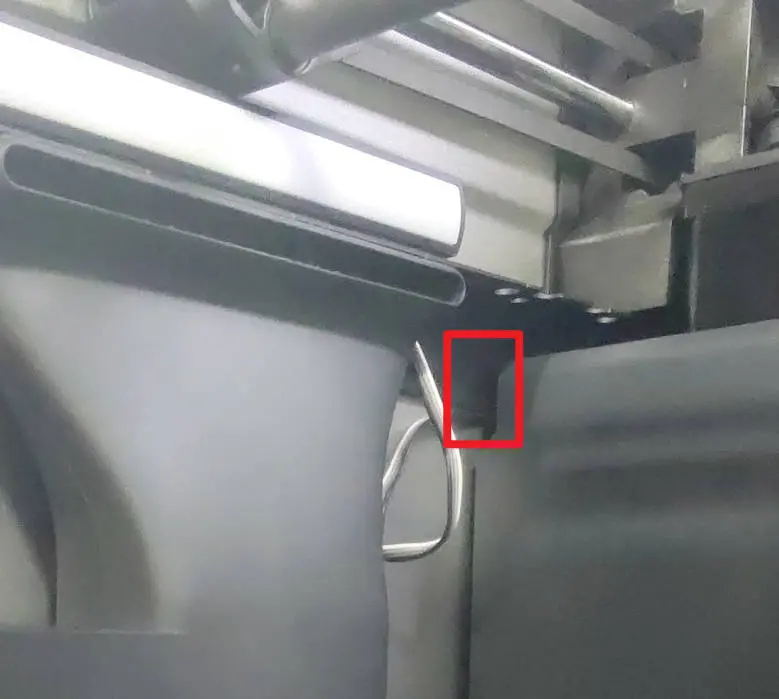

Før ventilatorkablet igennem spalten mellem sidepanelet og det indre skjold, og tilslut kablet til stikket på MC-kortet.

Trin 7 - Montér bagdækslet

Før først røret igennem rørholderen, og fixér derefter højre side af bagdækslet forbi højre remspændingsholder som vist nedenfor, og derefter venstre remspændingsholder.

Trin 8 - Montér skruerne

Skru bagpanelet på igen. Vær opmærksom på de to typer skruer (10 og 4) som nævnt tidligere.

Sådan verificerer du, at udskiftningen lykkedes

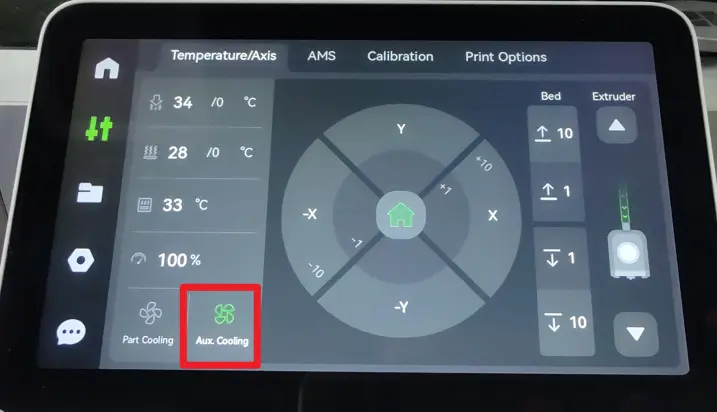

Tilslut netledningen og tænd printeren. Brug skærmen til at tænde den ekstra deludkølingsventilatoren.

Fungerer den ekstra deludkølingsventilatoren som forventet, er udskiftningen gennemført og vellykket. Oplever du problemer, så gennemgå trinene på ny og kontrollér forbindelserne. Vedvarer problemet, skal du kontakte serviceteamet for yderligere assistance.
