Udskiftning af AMS strømforsyningsplade

AMS strømplade

AMS strømplade er et kredskortet, der modtager strøm fra printeren og leverer den til AMS.

Du kan kobe den i vores butik her: AMS strømplade

Hvornår bruges denne vejledning

1. Hvis AMS ikke har strøm, selv nar Bambu Bus-kablet 4pin/6pin er kontrolleret, og strømmens output fra AMS-interfacepladen er normal.
2. Hvis AMS-strømpladeen er brændt ud.
3. Hvis nogle af stikkene eller komponenterne pa AMS-pladen er beskadiget.

Nødvendige varktojer og materialer

• Ny AMS strømplade
• H2.0 og H1.5 unbrakonøgler

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, inden du udforer vedligeholdelsesarbejde, herunder arbejde pa printerens elektronik og toolhead-kabler. Udforelse af opgaver med printeren tændt kan resultere i kortslutning, som forer til elektronisk skade og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding skal du muligvis adskille dele, herunder hotend. Dette eksponerer ledninger og elektriske komponenter, der kan kortsluttet, hvis de kommer i kontakt med hinanden, andre metaldele eller elektroniske komponenter, mens printeren er tændt. Dette kan resultere i skade pa printerens elektronik og yderligere problemer.

Det er derfor afgørende at slukke for printeren og frakoble den fra strommen, inden du udforer vedligeholdelse. Dette forhindrer kortslutninger eller skader pa printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du spørgsmål eller bekymringer om denne vejledning, kan du åbne en ny sag pa vores supportside, og vi vil gøre vores bedste for at svare hurtigt og yde den nodvendige hjælp.

Betjeningsvejledning

Trin 1 - (Adskillelse) Fjernelse af PTFE-ror

Åbn AMS-dækslet, tryk pa den flade ring rundt om PTFE-rorudgangen bag pa AMS, og træk PTFE-roret ud bagfra pa AMS.

Trin 2 - Åbning af AMS-hovedrammen

Skru de 2 skruer ud bagerst som vist nedenfor, og træk derefter forsigtigt AMS-hovedrammen mod dig fra bagsiden. Du skal muligvis trykke pa PTFE-indgangsklappen for at frigøre rammen. Træk ikke AMS-hovedrammen helt ud, da der stadig er kabler tilsluttet den.

Trin 3 - Fjernelse af AMS-hovedrammen

Frakobl Bambu Bus-kablet og strømkablet fra AMS-strømpladeen. Du kan nu tage AMS-hovedrammen ud.

Trin 4 - Fjernelse af AMS-strømpladeen

Skru de 4 skruer ud, der holder AMS-strømpladeen pa plads, og fjern derefter strømpladeen.

Trin 5 - (Samling) Montering af AMS-strømpladeen

Klargør en ny AMS-strømplade, og fastgor den pa indersiden af AMS-huset med 4 skruer i samme orientering som vist nedenfor.

Trin 6 - Montering af AMS-hovedrammen

Placér AMS-hovedrammen i AMS-huset, og tilslut Bambu Bus-kablet og strømkablet til strømpladeen.

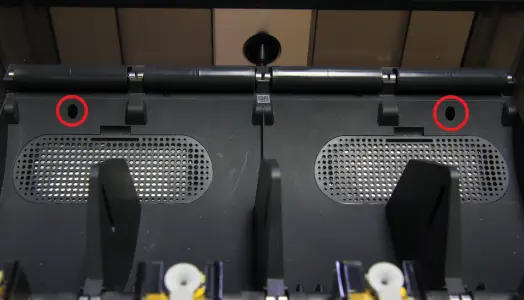

Trin 7 - Fastgoring af AMS-hovedrammen

Fastgor hovedrammen med 2 skruer som vist nedenfor.

Trin 8 - Tilslutning af PTFE-roret

Kontroller justeringen af rorholderen bag pa det indre rommodul, og skub PTFE-roret ind bagfra pa AMS. Skub PTFE-roret ind, til det er fuldt fastgjort.

Sådan verificeres vellykket gennemforelse

Tilslut stramkablet, tilslut AMS til printeren, tænd for strommen, og kør proceduren til ilægning af filament via AMS-menuen pa maskinens display.
Foregar der ingen fejl, er udskiftningen lykkedes.
