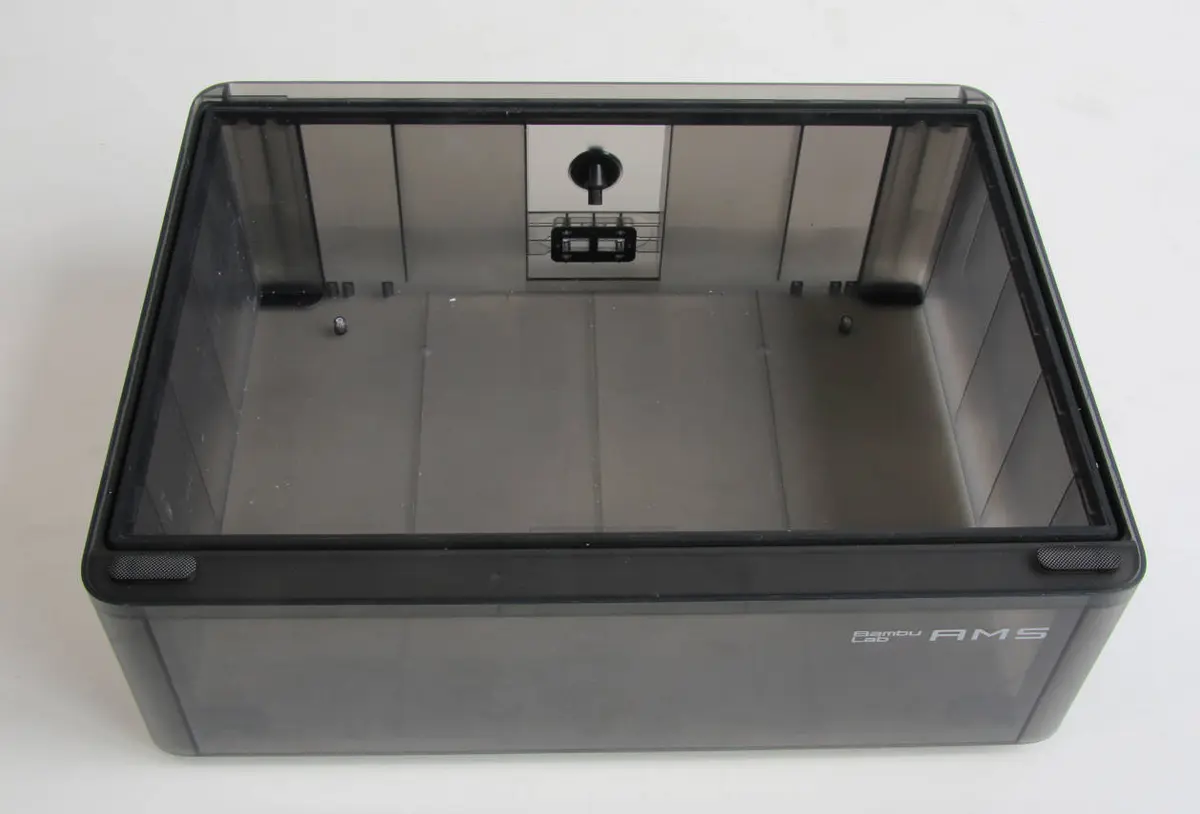

AMS bundskallens enhed er den nederste skal til AMS med alle tætninger monteret.
Bemærk: På grund af forskelle i produktionsprocesser for forskellige partier kan der være mindre strukturelle forskelle, som ikke har indflydelse på funktionen.
Hvornår bruges denne guide
Revnet bundskalle.
DOA (Dead on Arrival) som følge af transport, hvor brugeren kræver udskiftning af bundskallen.
Nødvendigt værktøj og materialer
Ny AMS bundskallens enhed
H2.0 unbrakonøgle
Sikkerhedsadvarsel og maskintilstand inden start
Inden du begynder på processen i denne guide, skal du sikre dig, at maskinen er slukket, og at AMS er frakoblet printeren.
Vejledning til udskiftning
Trin 1 - Fjern PTFE-slangen
Åbn AMS-dækslet, tryk på den flade kant rundt om PTFE-slangernes udgang bag på AMS, og træk PTFE-slangen ud bagfra.
Trin 2 - Åbn AMS-hovedrammen
Skru de 2 skruer bag på enheden ud som vist nedenfor, og træk derefter forsigtigt hovedrammen mod dig fra bagsiden. Det kan være nødvendigt at trykke på PTFE-indgangsklappen for at frigore rammen. Træk ikke hovedrammen helt ud, da der stadig er kabler tilsluttet.
Trin 3 - Fjern hovedrammemodullet
Frakobl Bambu bus-kablet og strømkablet fra AMS-strømkortet. Du kan nu tage hovedrammemodullet ud.

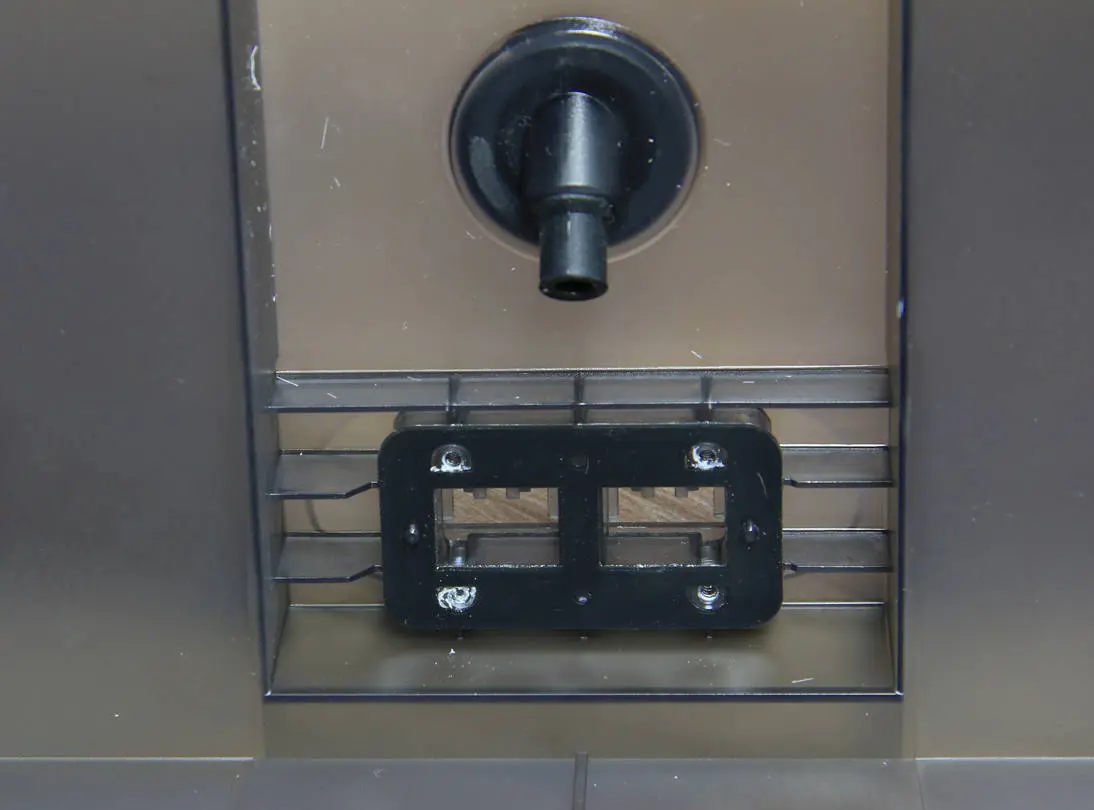

Trin 4 - Fjern AMS-strømkortet
Skru de 4 skruer ud, der holder AMS-strømkortet på plads, og fjern derefter strømkortet.

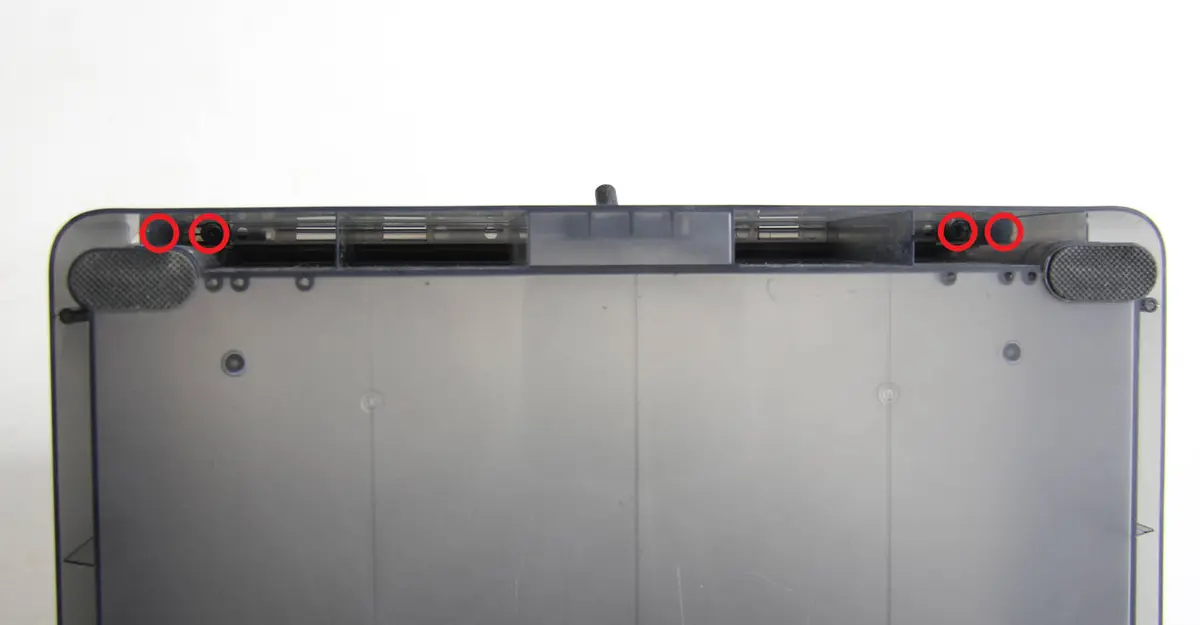

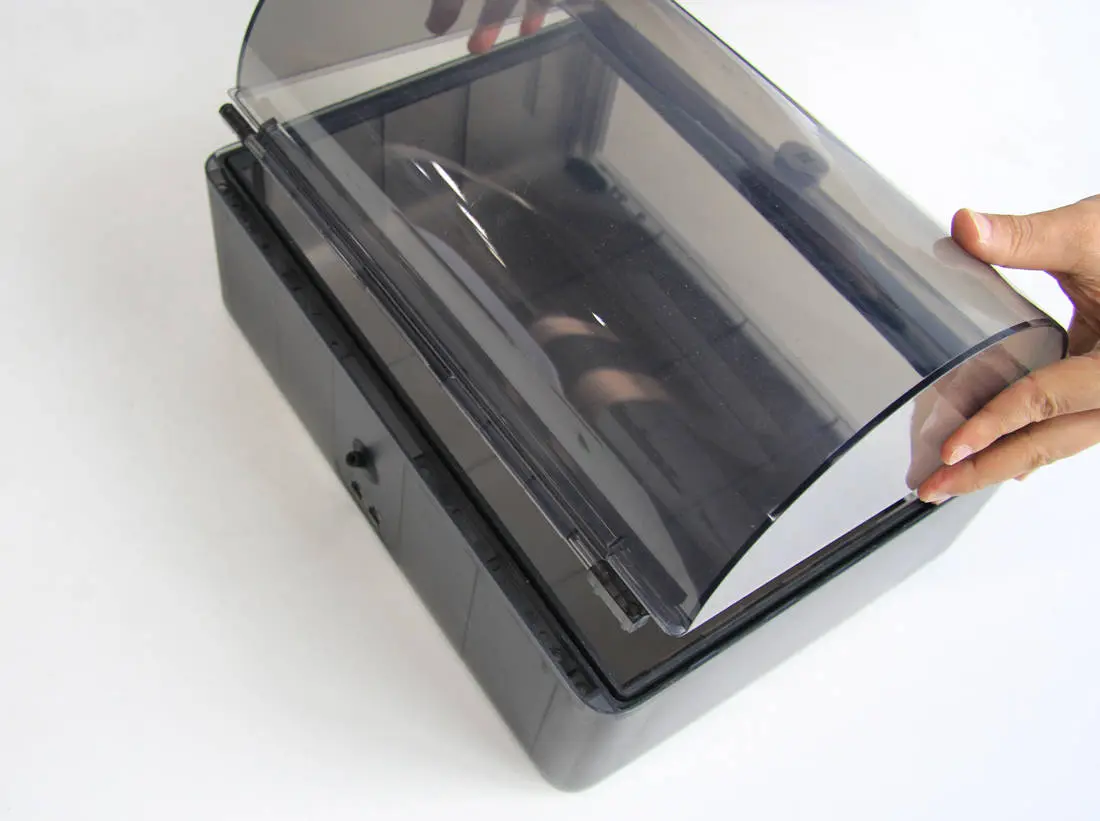

Trin 5 - Fjern AMS-overdækslet
Skru de 4 skruer ud, 2 på hver side. Fjern derefter AMS-overdækslet.

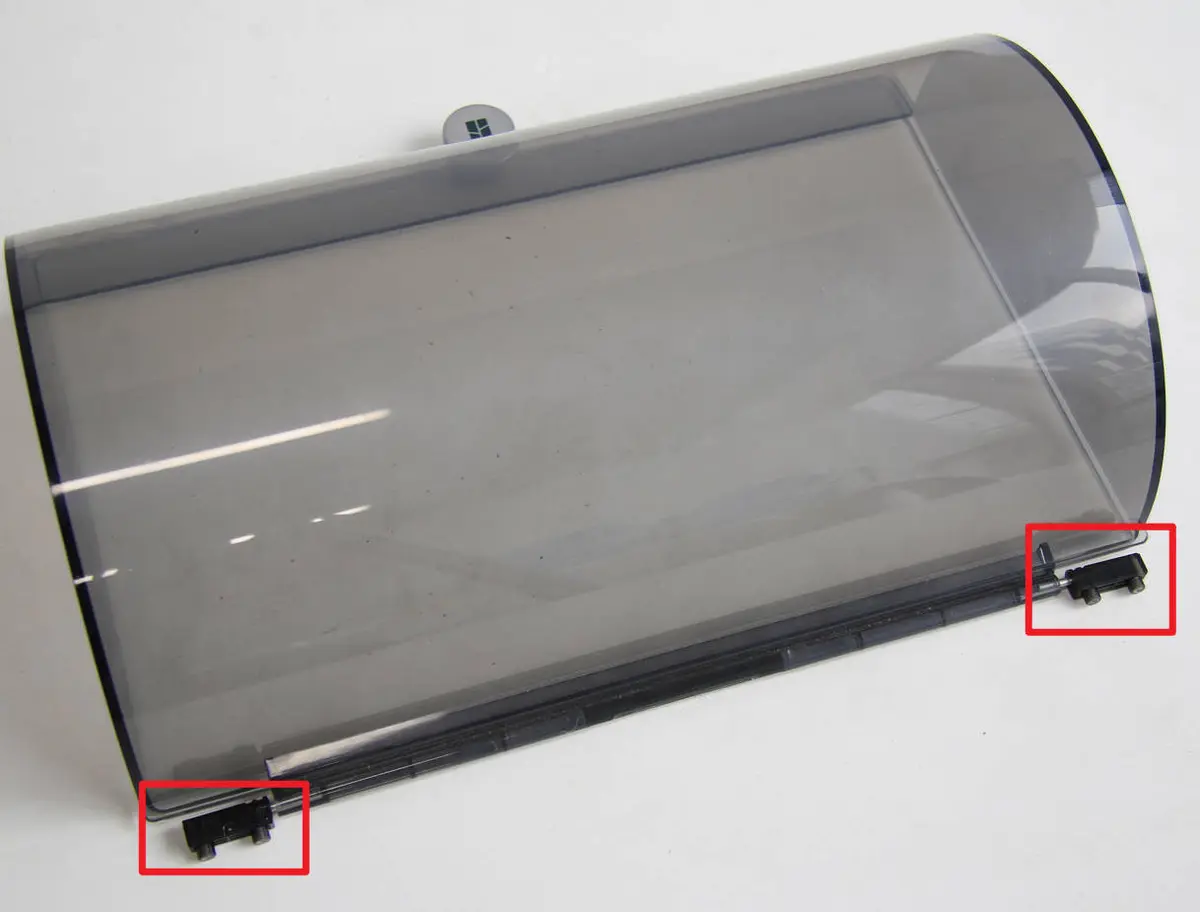

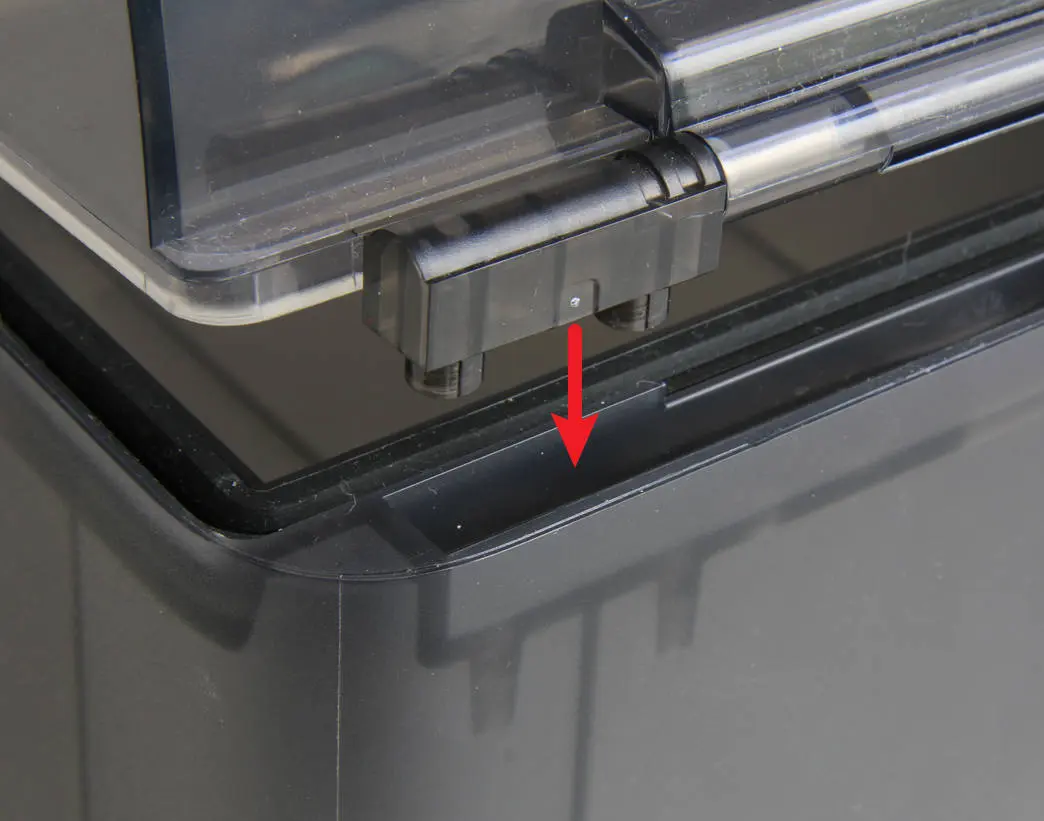

Trin 6 - Monter AMS-overdækslet på den nye bundskal
Klarg en ny bundskallens enhed, og placer overdækslet med aksler pa den. Fastgør overdækslet med 4 skruer.
Trin 7 - Monter AMS-strømkortet
Monter AMS-strømkortet og fastgør det til indersiden af AMS-skallen med 4 skruer i samme retning som vist nedenfor.
Trin 8 - Monter hovedrammemodullet
Placer hovedrammemodullet i AMS-skallen, og tilslut Bambu bus-kablet og strømkablet til strømkortet.

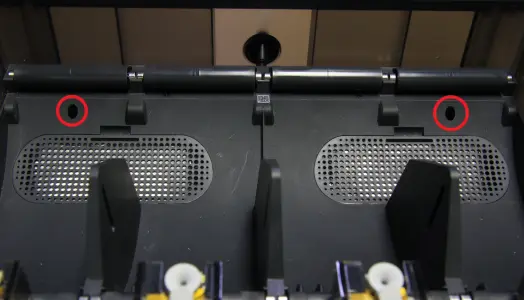

Trin 9 - Fastgør hovedrammemodullet
Fastgør hovedrammemodullet med 2 skruer som vist nedenfor.
Trin 10 - Tilslut PTFE-slangen
Kontroller justeringen af slangeholderne bag på hovedrammemodullet, og skub PTFE-slangen ind bagfra. Skub slangen helt ind, til den sidder sikkert fast.
Verifikation af korrekt udskiftning
Tilslut netledningen, forbind AMS til printeren, og tænd for strømmen. Kør derefter filamentindlæsningsproceduren via AMS-menuen på maskinens skærm. Hvis der ikke opstår fejl, var udskiftningen vellykket.
Hvis du støder på problemer, skal du gennemgå dine trin og kontrollere alle forbindelser og prøve igen. Hvis problemerne fortsætter, bedes du kontakte serviceteamet for yderligere hjælp.
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
