Udskiftning af AMS Connector Board

AMS Connector Board

AMS Connector Board er et printplade, der leverer 24 V strøm og også styrer kommunikationen mellem AMS og printeren.

Du kan købe det i vores webshop her: AMS Connector Board

Hvornår skal AMS Connector Board udskiftes?

Hvis der er en strøm- eller kommunikationsfejl med AMS.

Nødvendigt værktøj og materialer

• Nyt AMS interface board
• H2.0 unbrakonøgle

Sikkerhedsadvarsler og printerens tilstand inden start

Inden du påbegynder processen i denne vejledning, skal du sikre dig, at maskinen er slukket. Denne vejledning kræver, at du frakobler alle kabler fra AMS samt PTFE og bufferen.

Vejledning

Trin 1 - (Demontering) Frakobl PTFE-slangen

Tryk på plastikkoblingen for at frakoble PTFE-slangen. Lås 4-pin kablet op og frakobl det fra printeren.

Trin 2 - Fjern filamentbufferen

Fjern de 2 skruer (M3x23), der holder filamentbufferen, for at tage den ud.

Trin 3 - Frakobl strømkablet

Frakobl strømkablet fra stikdåsen.

Trin 4 - Fjern skruer

Fjern skruerne på bagsiden af printeren som markeret nedenfor. Der er i alt 14 skruer: 10 på det første billede (M3x4,5) og 4 på det andet billede (BT3x5).

Trin 5 - Fjern bagsidedækslet

For at fjerne bagsidedækslet er det vigtigt først at trække venstre side ud, så den venstre beltestrammerport ikke er i vejen, og dernæst højre side. Skub PTFE-slangefremføringen indad for at frigøre den fra dækslet.

Trin 6 - Fjern affaldsrenden

Fjern de 2 skruer (BT2x8) placeret på hver side af affaldsrenden. Tag derefter affaldsrenden ud.

Trin 7 - Frakobl kortets kabel

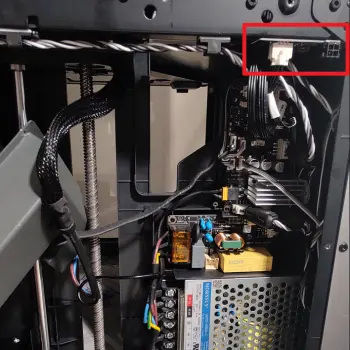

Frakobl kablet vist på billedet nedenfor fra AMS interface board, som befinder sig øverst til højre på bagsiden af printeren.

Trin 8 - Fjern AMS Connector Board

Fjern de 2 skruer (ST3x4,5), der holder AMS Connector Board, og tag derefter selve kortet ud.

Trin 9 - (Montering) Monter AMS Connector Board

For at montere AMS Connector Board gennemføres trinene i omvendt rækkefølge. Fastgør først det nye interface board på plads med 2 skruer (ST3x4,5).

Trin 10 - Tilslut kablet

Tilslut kablet igen og fastgør det til AMS Connector Board.

Trin 11 - Monter affaldsrenden

Monter affaldsrenden ved at skubbe den tilbage på plads - vær opmærksom på de fremstikkende tapper på begge sider af renden. Fastgør den til sidst med 2 skruer (BT2x8) på hver side øverst på renden.

Trin 12 - Monter bagsidedækslet

Før først slangeholderen igennem, og fastgør dernæst højre side af bagsidedækslet forbi den højre beltestrammerport som vist nedenfor, fulgt af den venstre beltestrammerport.

Trin 13 - Spænd skruerne

Skru bagpanelet på igen. Vær opmærksom på de to forskellige skruetyper (10 og 4), som nævnt tidligere.

Trin 14 - Monter AMS-bufferen

Monter AMS-bufferen på plads med 2 skruer (M3x23).

Trin 15 - Tilslut slange og kabel

Tilslut PTFE-slangen ved blot at skubbe den mod PTFE-udtaget bag på maskinen, og tilslut 4-pin Bambu bus-kablet.

Verificer at udskiftningen er lykkedes

Tilslut strømkablet og tænd for strømmen. Tryk på AMS-ikonet på displayet som vist nedenfor - det viser AMS-kontrolpanelet. Tryk på "Load" for at køre filamentindladningsprocessen. Gennemføres processen uden fejl, er udskiftningen af AMS interface board gennemført og vellykket.

Hvis du står over for problemer, gennemgå da dine trin og kontroller alle forbindelser og prøv igen. Hvis problemerne vedvarer, bedes du kontakte serviceteamet for yderligere assistance.
