Fjern og installer magneter i AMS filament-hub

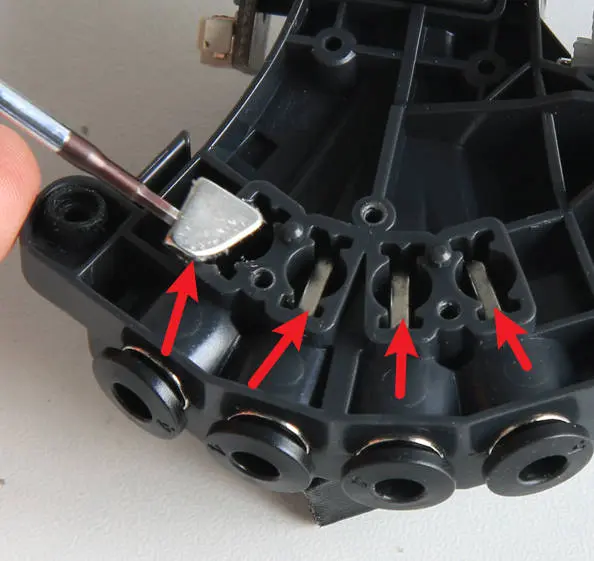

Hvad er magneterne i AMS filament-hubben

Der sidder en magnet i hver af de 4 fremforingsstier i AMS filament-hubben. Magneterne bruges til at registrere filamentets position. Nar filamentet nar frem til filament-hubben, skubbes magneten i den tilsvarende position op, og filament-selektionskortet pa toppen registrerer, at magneten løftes. Nar tærskelværdien nås, vides det, at filamentet er til stede.

Nar skal du bruge denne vejledning

Nar du rengør fragmenter i filament-hubben, kan det blive nødvendigt at afmontere filament-selektionskortet. I den forbindelse kan disse magneter falde ud. I så fald skal du geninstallere de 4 magneter ifolge denne vejledning.

Nødvendige værktøjer og materialer

• Stabmagnet (hjælpemiddel til demontering og montering, medbringes selv)
• H2.0 og H1.5 unbrakonøgler
• Pincet

Sikkerhedsadvarsel og maskinens tilstand inden start

Sluk for strommen til printeren, og afbryd AMS-forbindelsen til printeren.

Demonteringsvejledning

Trin 1 - Fjern filament-hubben fra AMS

Se Udskiftning af AMS filament-hub for at fjerne filament-hubben fra AMS og adskille motoren.

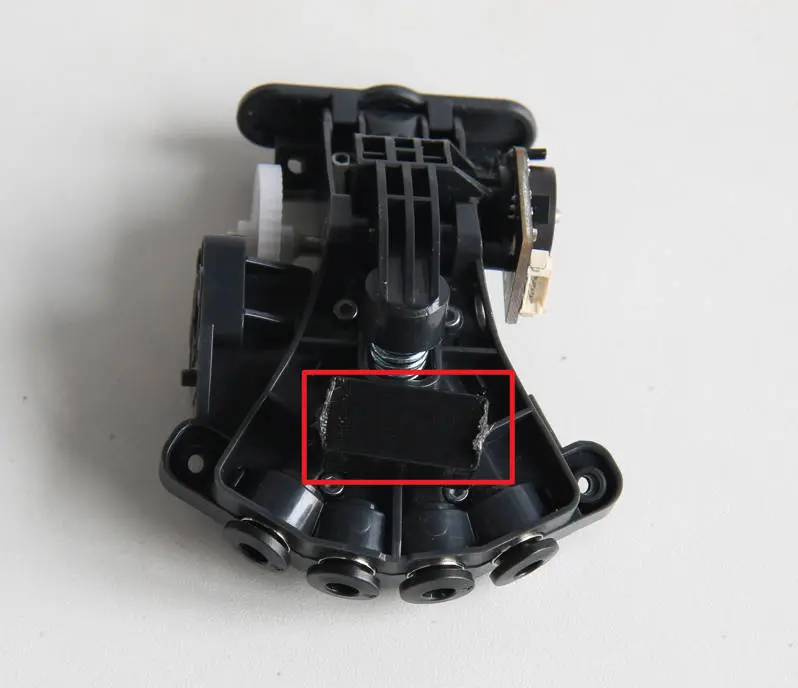

Trin 2 - Monter hjælpemagneten pa filament-hubben

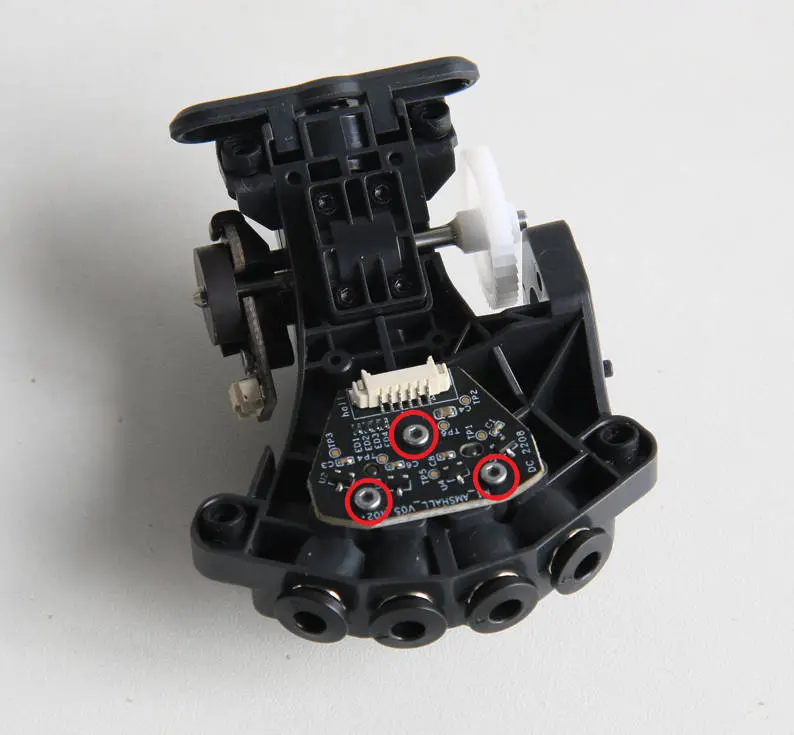

Trin 3 - Fjern filament-selektionskortet

Fjern de 3 skruer, der fastgør filament-selektionskortet, med H1.5 unbrakonnøglen, og tag derefter filament-selektionskortet af.

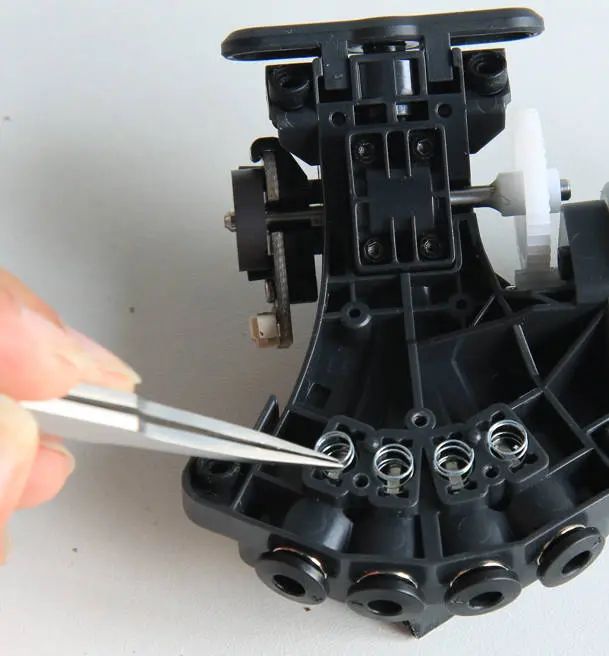

Trin 4 - Fjern fjedrene

Fjern de 4 fjedre en ad gangen med pincet. Vær forsigtig med at beholde fjedrene, så de ikke mistes.

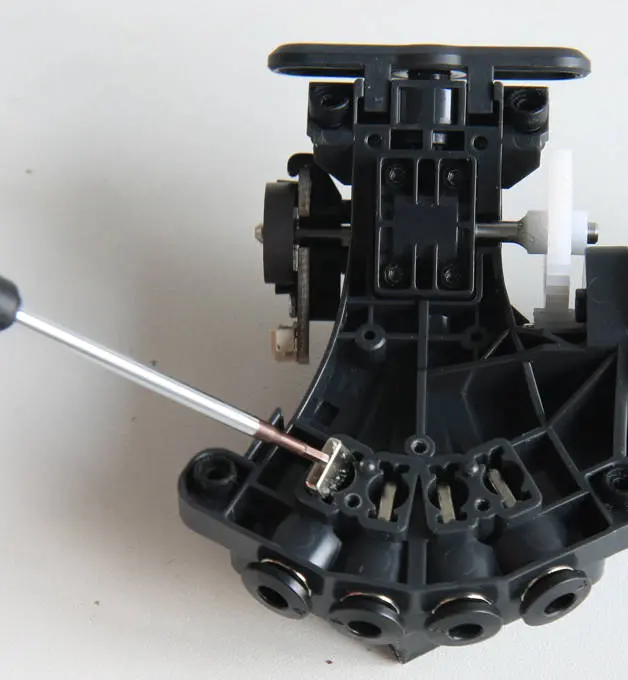

Trin 5 - Fjern magneterne

Magneterne kan nemt fjernes en ad gangen med en unbrakonøgle.

Monteringsvejledning

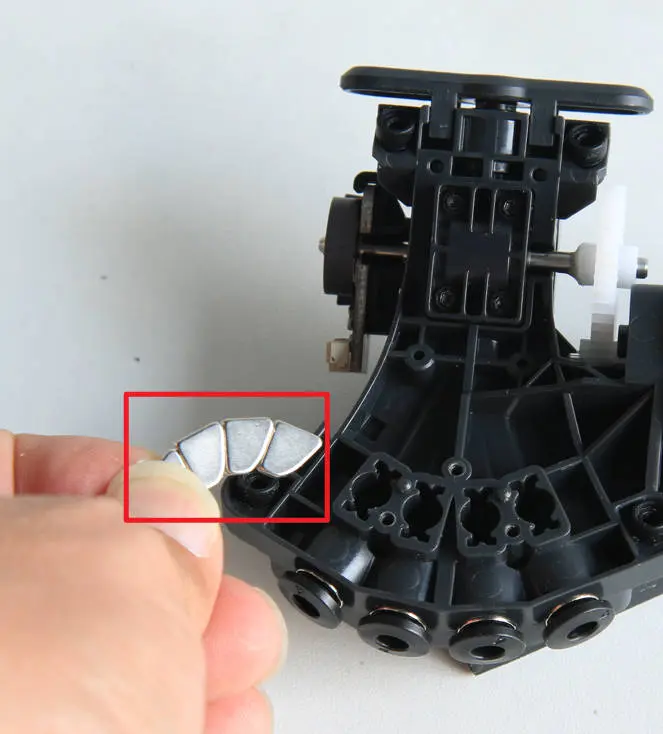

Trin 1 - Installer magneterne

Hold hjælpemagneten pa den anden side af filament-hubben, saml de 4 magneter som vist pa billedet nedenfor, og indsæt derefter magneterne i de tilsvarende slots en ad gangen. Vær opmærksom pa monteringsretningen for magneterne.

Trin 2 - Installer fjedrene

Placer fjedrene oven pa de installerede magneter.

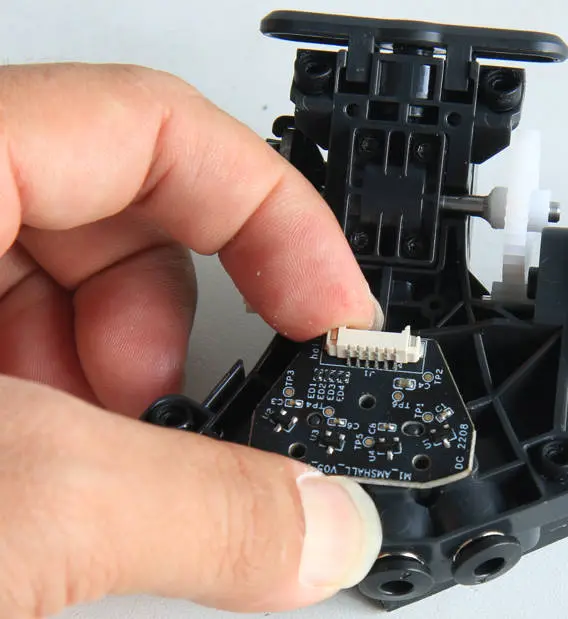

Trin 3 - Installer filament-selektionskortet

Installer filament-selektionskortet og spænd de 3 skruer.

Trin 4 - Installer AMS filament-hubben

Se Udskiftning af AMS filament-hub for at installere motoren pa filament-hubben og samle AMS.

Verifikation af fuldforelse

Tilslut AMS til printeren, og tænd for strommen. Læg filament i alle slots i AMS, og tryk pa "Indlæs" pa skærmen for at starte indlæsning af filament.

Nar filamentet i slot 1 er indlæst, vælger du AMS-slot 2 for at indlæse filamentet i slot 2, og derefter indlæser du filamentet i slot 3 og slot 4.

Hvis alle indlæsningsfunktioner virker korrekt, er installationen fuldfort og vellykket.

Ellers kontrollerer du forbindelserne til alle kabler og PTFE-slanger. Hvis der ikke findes fejl, og fejlen fortsætter, kontaktes Bambu Labs serviceteam for yderligere hjælp.
