Udskift MC-AP-kablet

MC-AP-kablet

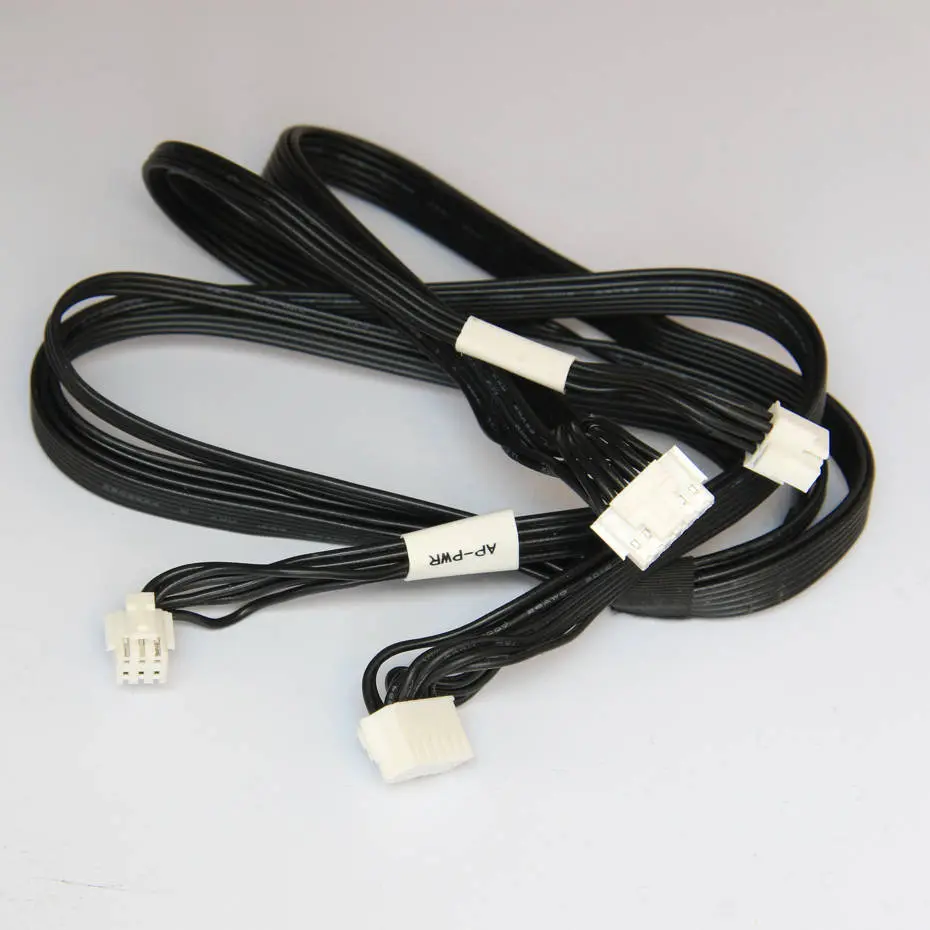

Det sorte kabel forbinder MC-kortet med AP-bundkortet i printeren for at muliggøre dataudveksling mellem hovedkontrolkortet og AP-bundkortet samt levere strøm til AP-bundkortet.

Hvornår skal guiden bruges

• Beskadigede stik der påvirker monteringen;
• Brudt kabel;
• Forbindelsesfejl bekræftet af Bambu Labs serviceteam.

Værktøj

H2.0/H1.5 unbrakonøgle

Pincet

Skrueliste

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren inden du udfører vedligeholdelsesarbejde på printeren og dens elektronik, herunder toolhead-ledninger, da printeren kan forårsage kortslutning hvis den er tændt under sådant arbejde - og det kan medføre yderligere elektronisk skade og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan du blive bedt om at adskille visse dele, herunder hotend. Denne proces kan eksponere ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.

Det er derfor vigtigt at slukke for printeren og frakoble den fra strømkilden inden du udfører vedligeholdelsesarbejde. Dette forhindrer kortslutninger og skade på printerens elektronik. På den måde kan du undgå potentielle skader på printerens elektroniske komponenter og sikre at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer om at følge denne guide, opret en ny sag på vores supportside, og vi vil gøre vores bedste for at besvare den hurtigt.

Fjern det defekte MC-AP-kabel

Trin 1 - Fjern bagpanelet

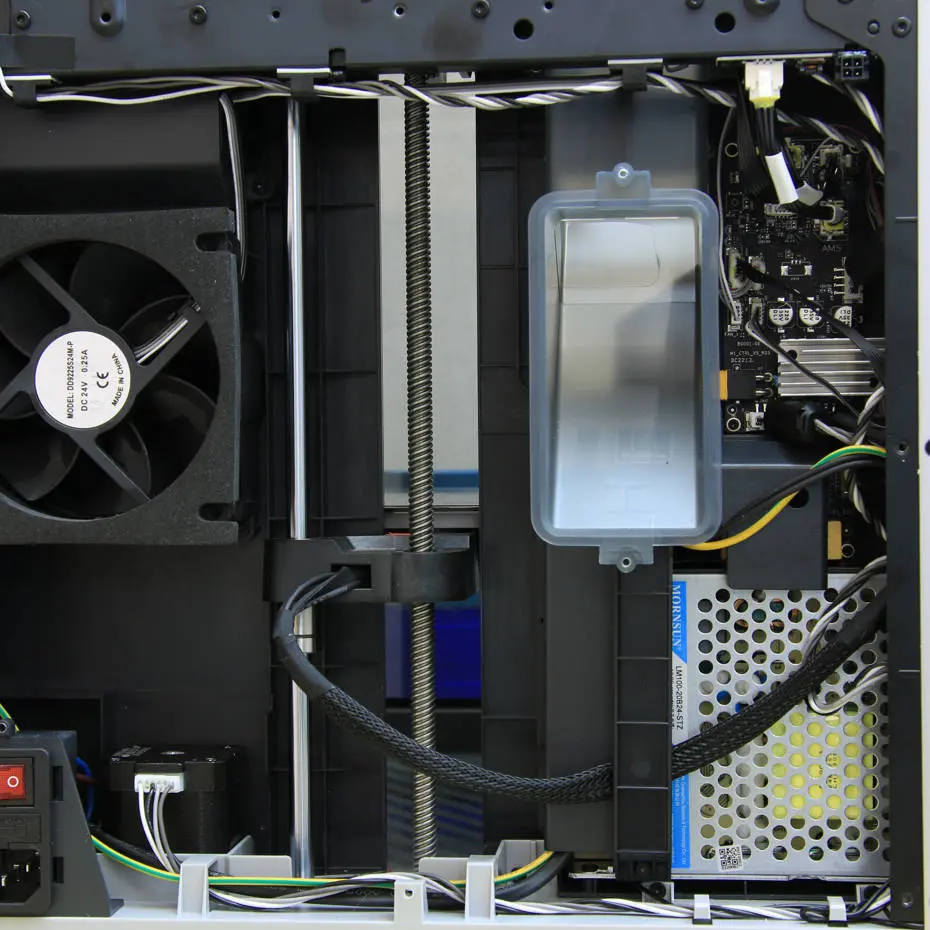

Fjern det metalbagpanel ved at følge vejledningen under Bagpanelet.

Trin 2 - Fjern kabelkækedækslet

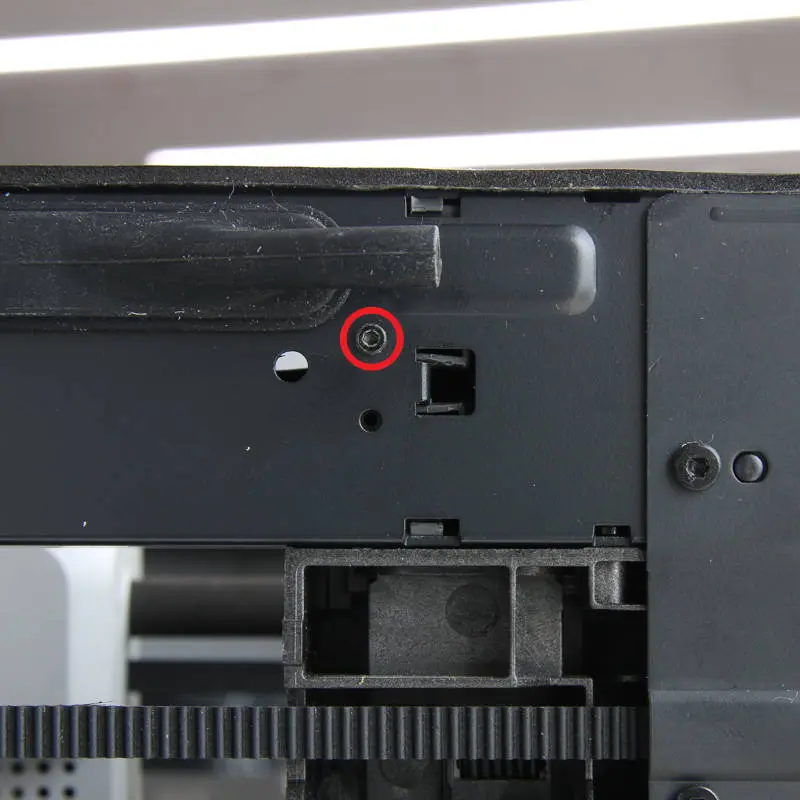

Brug H1.5-unbrakonøglen til at fjerne 1 skrue C under PTFE-beslag på bagsiden af printeren.

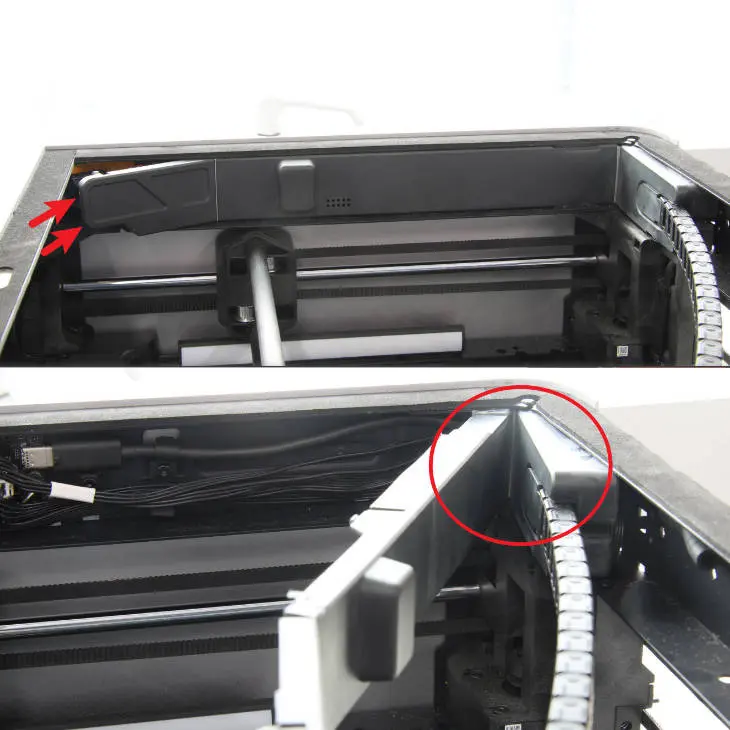

Tag kabelkækedækslet helt af og fjern det fra XY-rammen.

Trin 3 - Frakobl MC-AP-kablet

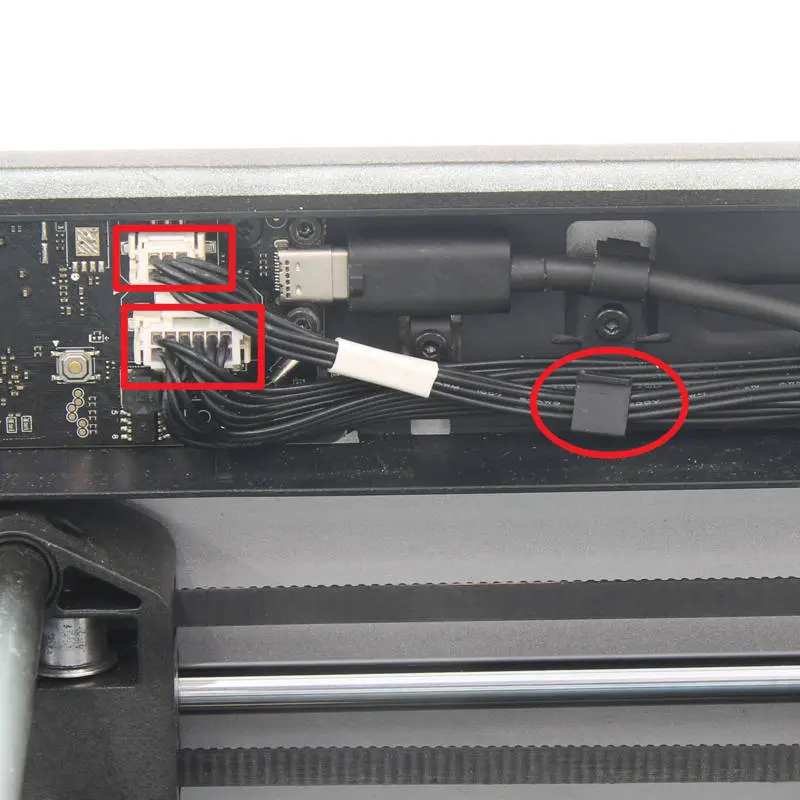

Tryk på låsen på stikkene, frakobl MC-AP-kablet fra de to stik på AP-bundkortet, og fjern det fra låsen.

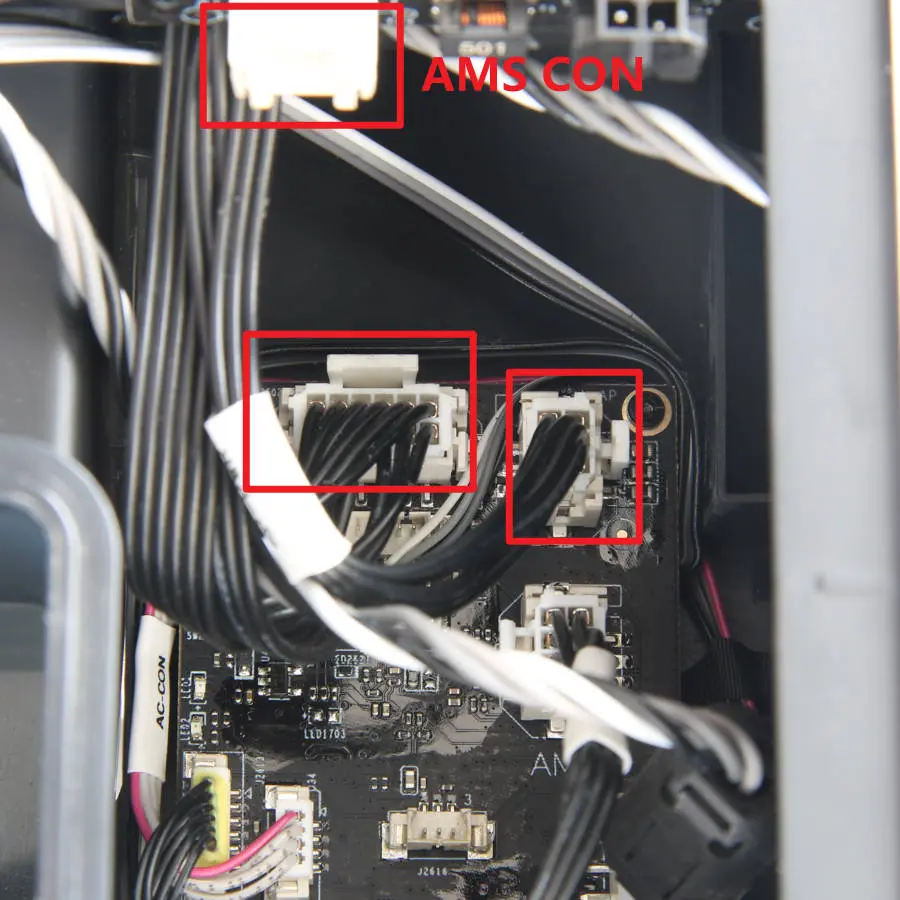

Tryk på låsen på stikket, frakobl AMS-interfacekortkablet, og frakobl derefter MC-AP-kablet fra de to stik på MC-kortet.

Trin 4 - Fjern MC-AP-kablet

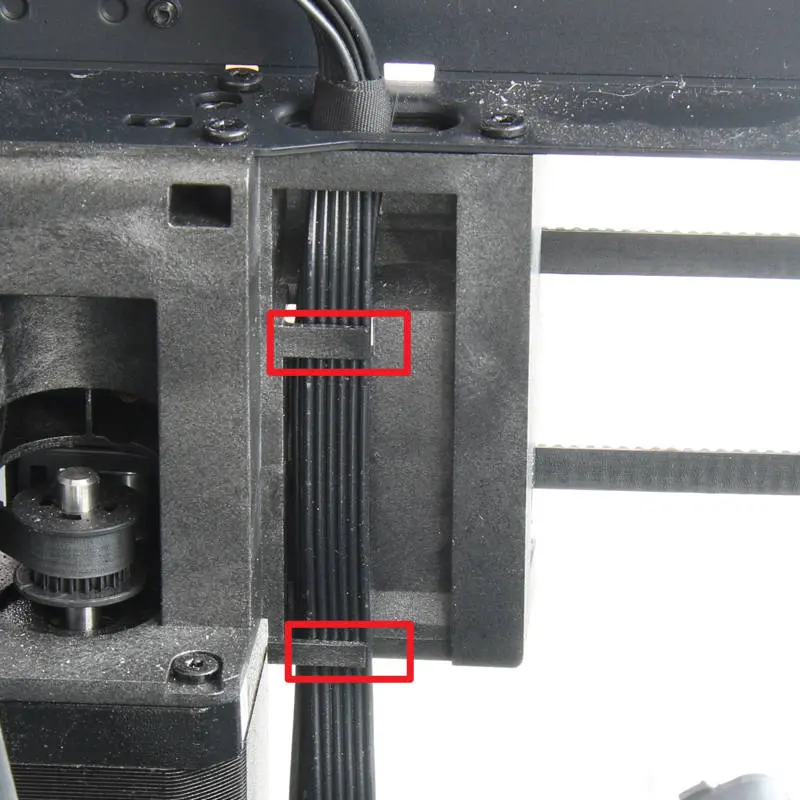

Løsn MC-AP-kablet fra kabelkanalerne en ad gangen.

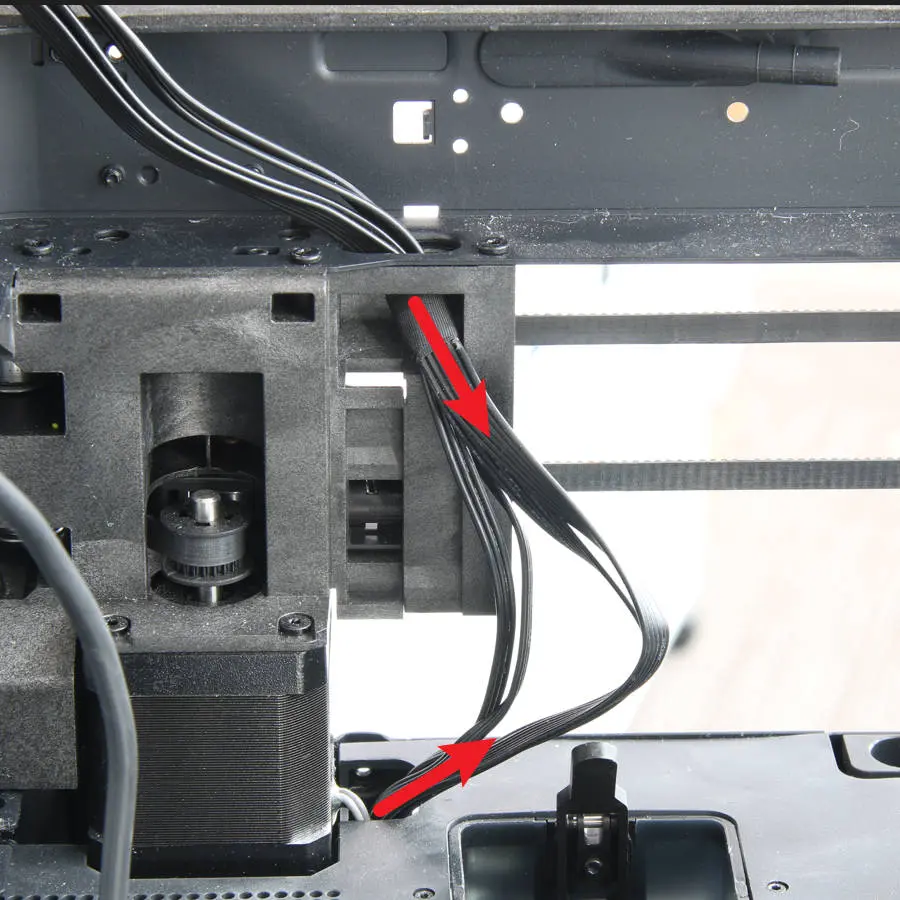

Træk derefter stikkene i begge ender ud for at fjerne kablet, som vist på billedet.

Monter et nyt MC-AP-kabel

Trin 1 - Før kablet igennem

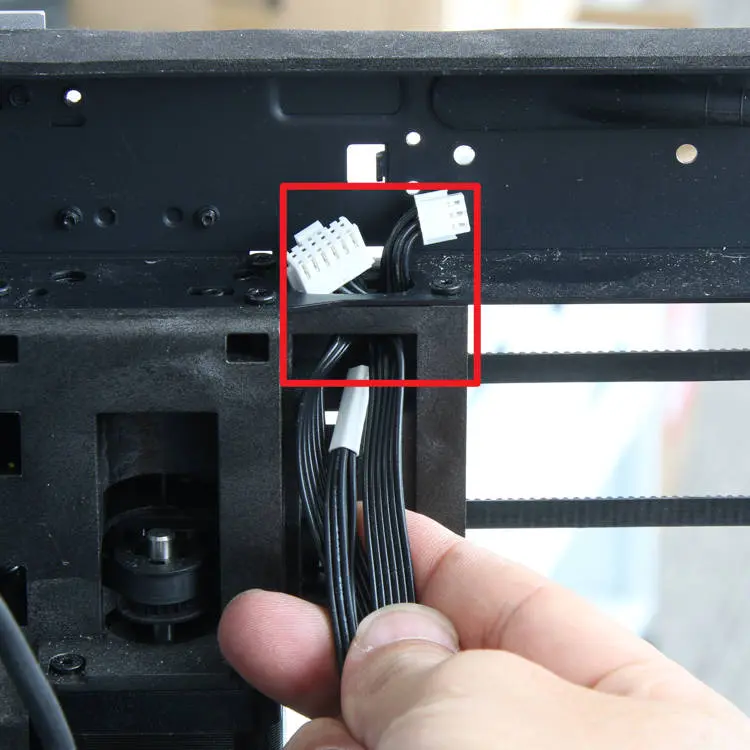

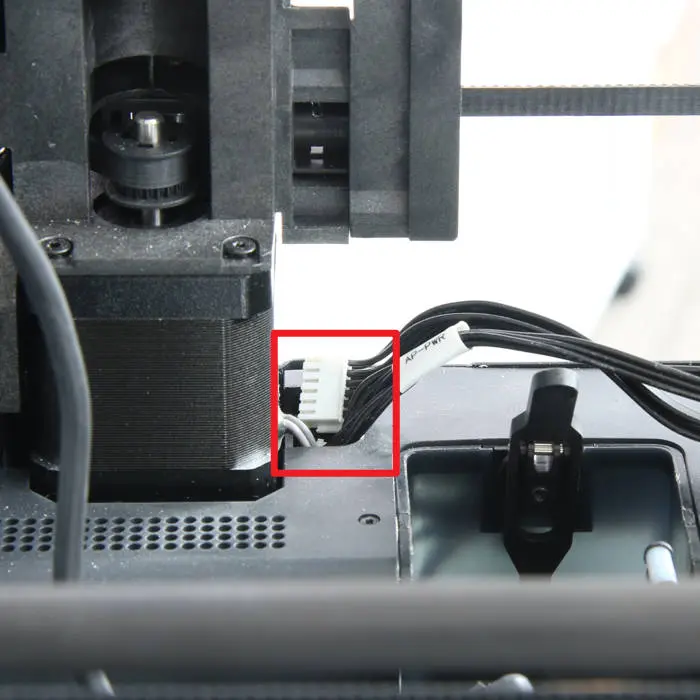

Før begge ender af MC-AP-kablet gennem de tilsvarende huller som vist på billedet nedenfor.

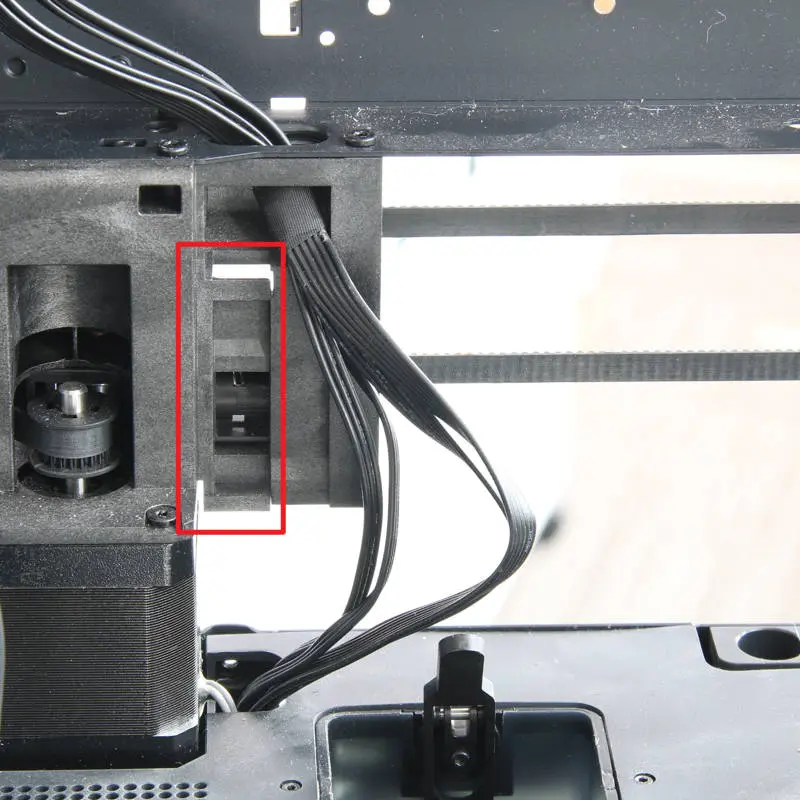

Læg derefter kablet i kabelkanalerne en ad gangen.

Trin 2 - Tilslut kablerne

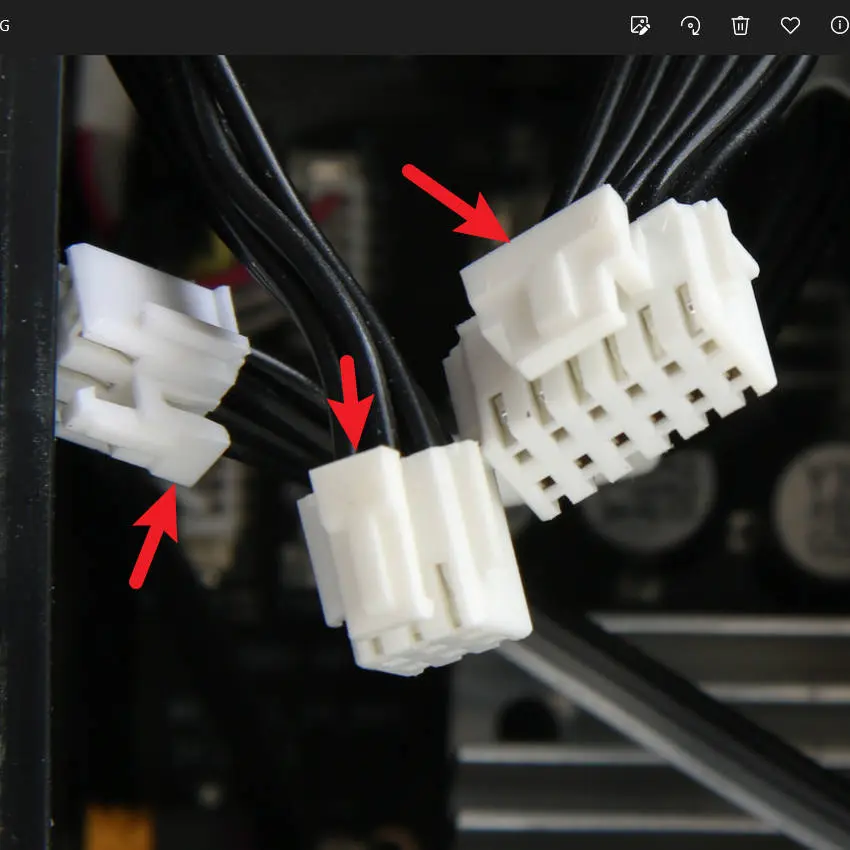

Bekræft retningen af låsene, inden du tilslutter dem, som vist på billedet nedenfor.

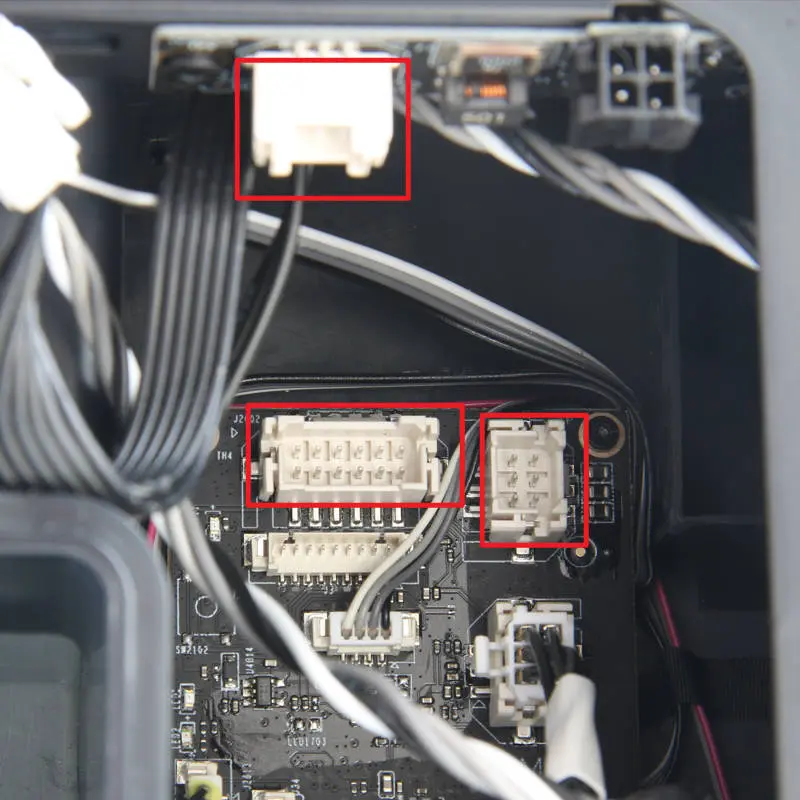

Som vist på billedet er der 3 stik, der skal tilsluttes til MC-kortets stikforbindelser.

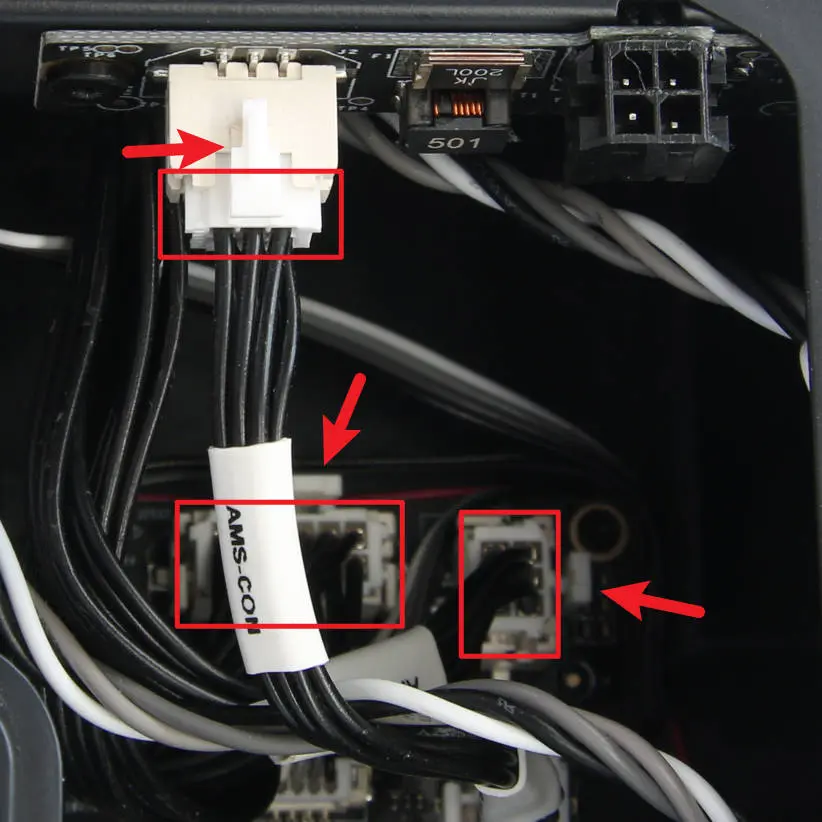

Tilslut MC-AP-kablet til MC-kortet i henhold til låseretningerne vist på billedet, og tilslut derefter AMS-interfacekortkablet.

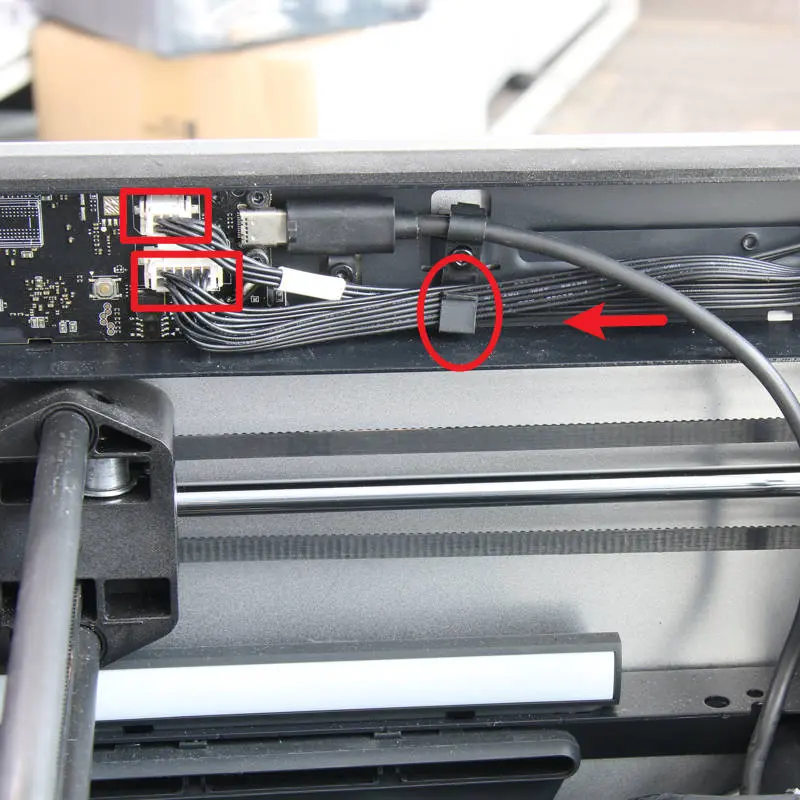

Før kablet under USB-kablet, tilslut det til stikforbindelserne på AP-kortet og læg kablet i kabellåsen.

Trin 3 - Monter kabelkækedækslet

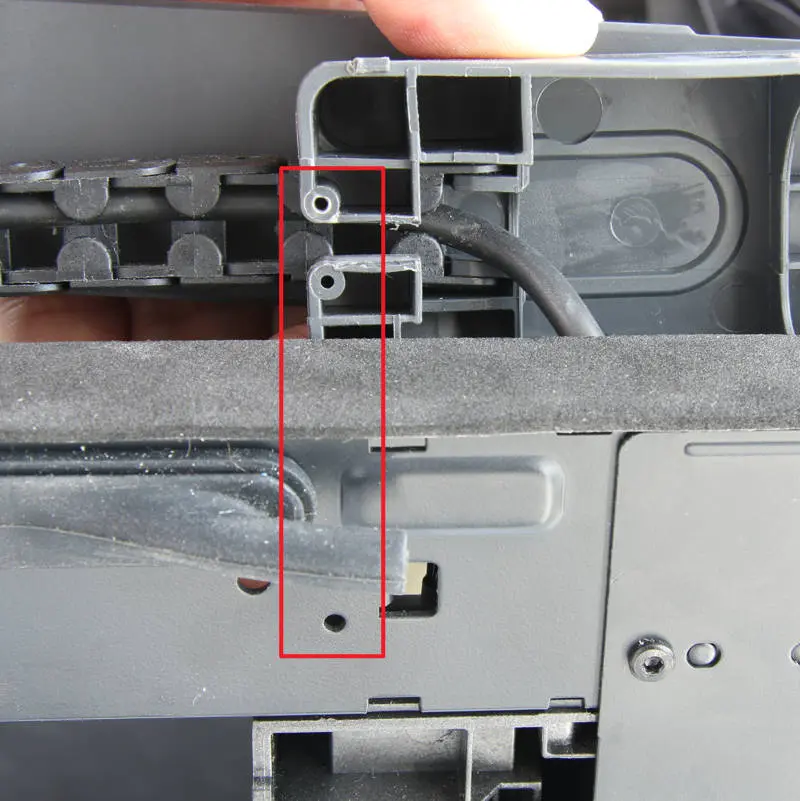

Monter den kortere del af dækslet ved at flugte skruhullerne i kabelkækedækslet med gennemgangshullerne i det bagerste tværstykke.

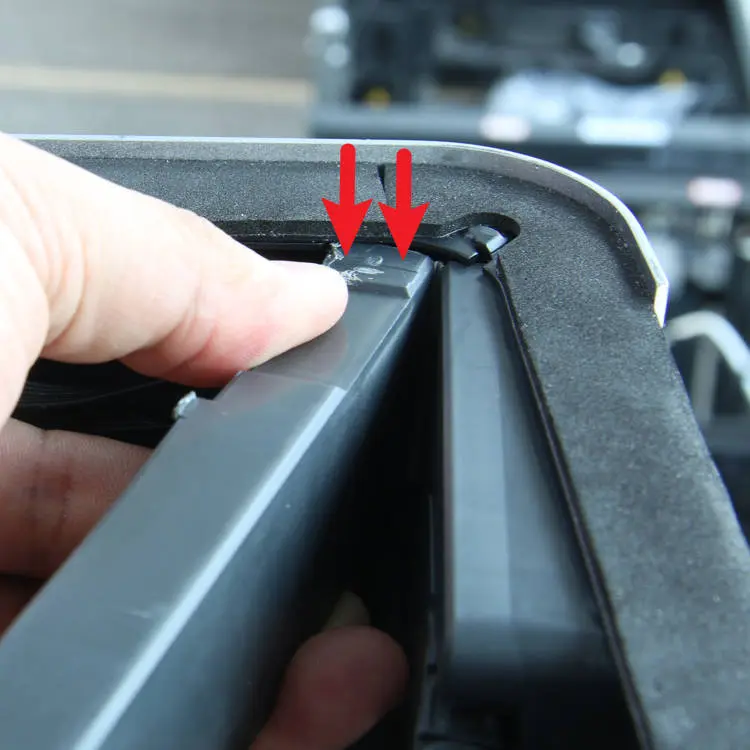

Tryk let på kanten af den længere del af dækslet for at placere dækslet i bjelken.

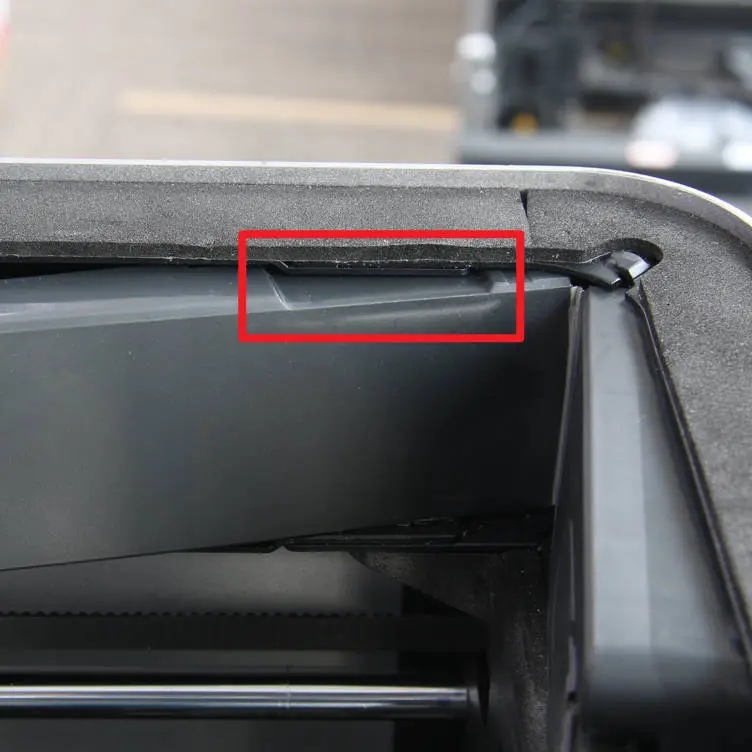

Juster udsparingen for at montere den længere del af dækslet på plads.

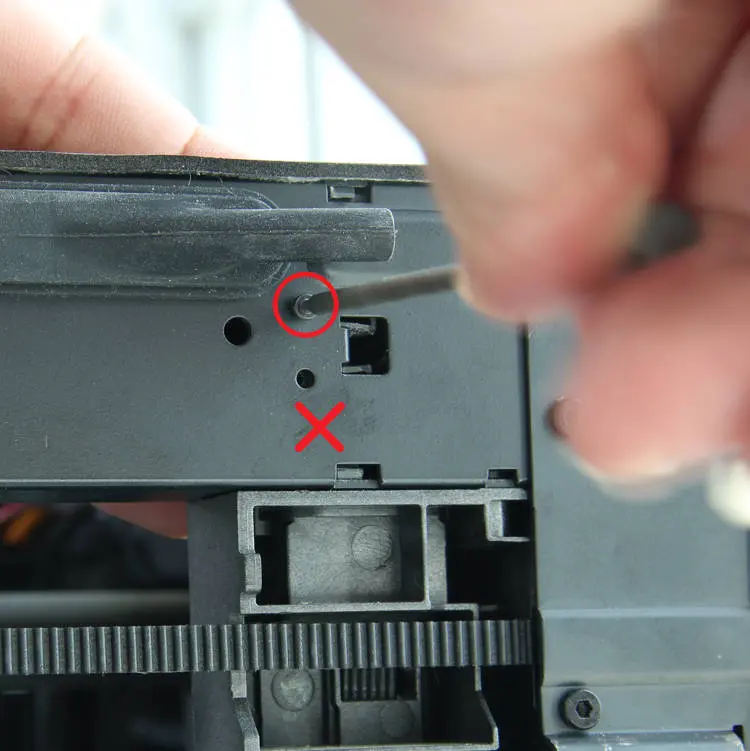

Stram 1 skrue i det øverste skruehul på bagsiden af printeren.

Trin 4 - Monter bagpanelet

Monter det metalbagpanel ved at følge vejledningen under Bagpanelet.

Verificer funktionalitet

Tilslut strømforsyningen og tænd printeren. Bekræft at skærmen kan aktiveres normalt.

Hvis du støder på problemer, skal du gennemgå dine trin og kontrollere alle forbindelser. Kontakt serviceteamet, hvis problemet fortsætter.
