Installer magnet til kammertermperaturreguleringsblæseren

Anvendelige printermodeller

X1-serien

Hvornår skal du bruge denne guide?

Nar du oplever unormal støj fra kammertermperaturreguleringsblæseren, og kundeservice efter vurdering har konkluderet, at en magnet skal installeres som reparation.

Nødvendigt værktøj og materialer

• En magnet (kontakt eftersalg)
• H1.5 og H2.0 unbrakonøgle
• Pincet

Sikkerhedsadvarsel

Vigtigt!
Inden du starter, skal du sikre dig, at maskinen er slukket.
Hvis AMS er tilsluttet, skal du fjerne PTFE-røret og filamentbufferen først.

Videovejledning

Installationsvejledning

Fjern bagdækslet

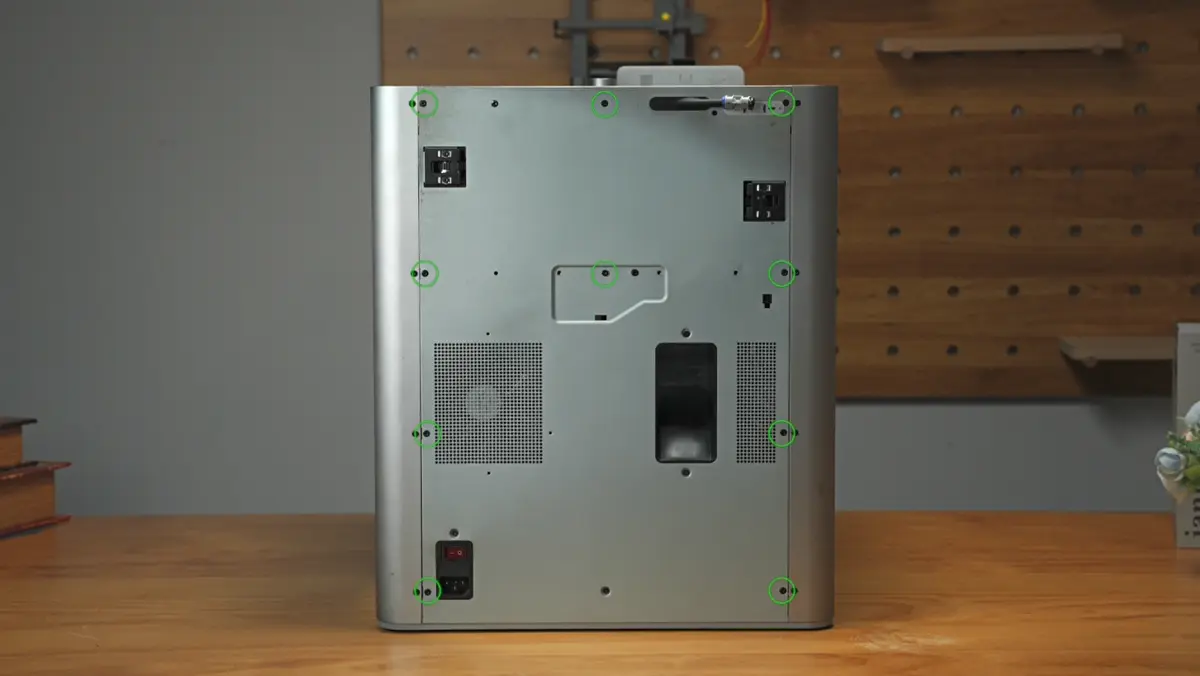

1. Løsn skruerne på bagsiden af printeren. Der er i alt 14 skruer, der skal løsnes - 10 på det første billede og 4 på det andet billede, som angivet nedenfor.

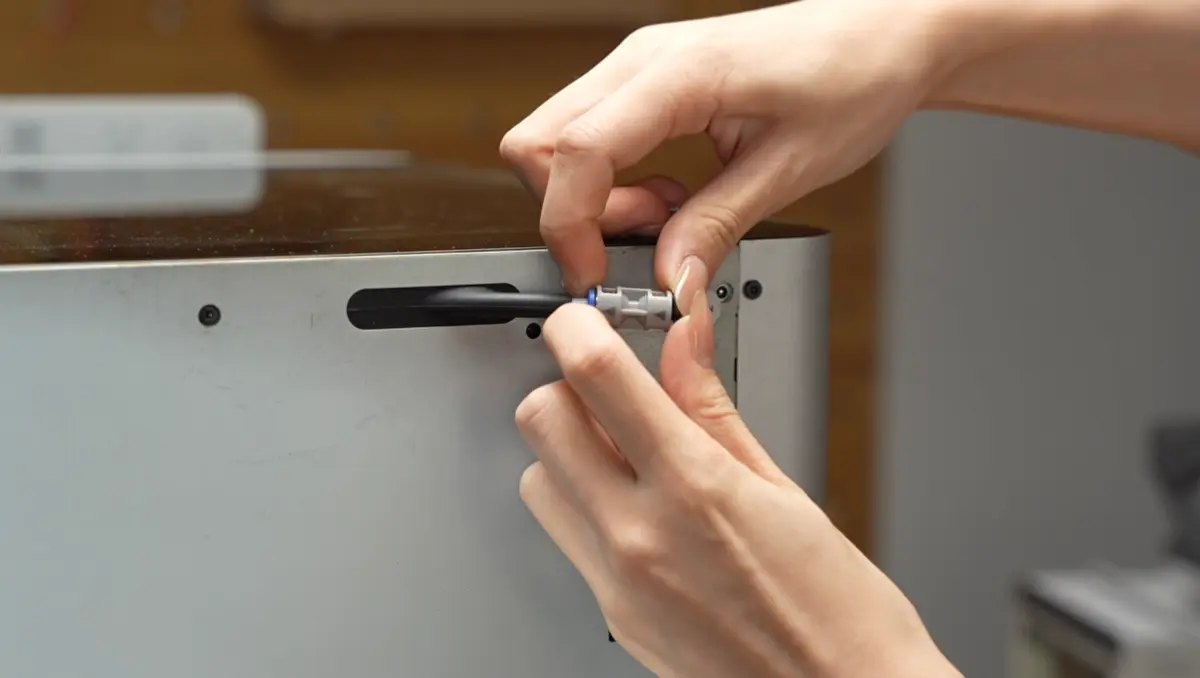

2. Fjern PTFE-rørkoblingen.

3. For at fjerne bagdækslet skal du starte med at trække venstre side ud for at undgå interferens med den venstre beltespænderport og derefter fortsætte til højre side. Tryk PTFE-rørudgangen indad for at frigøre den fra dækslet.

Installer magneten

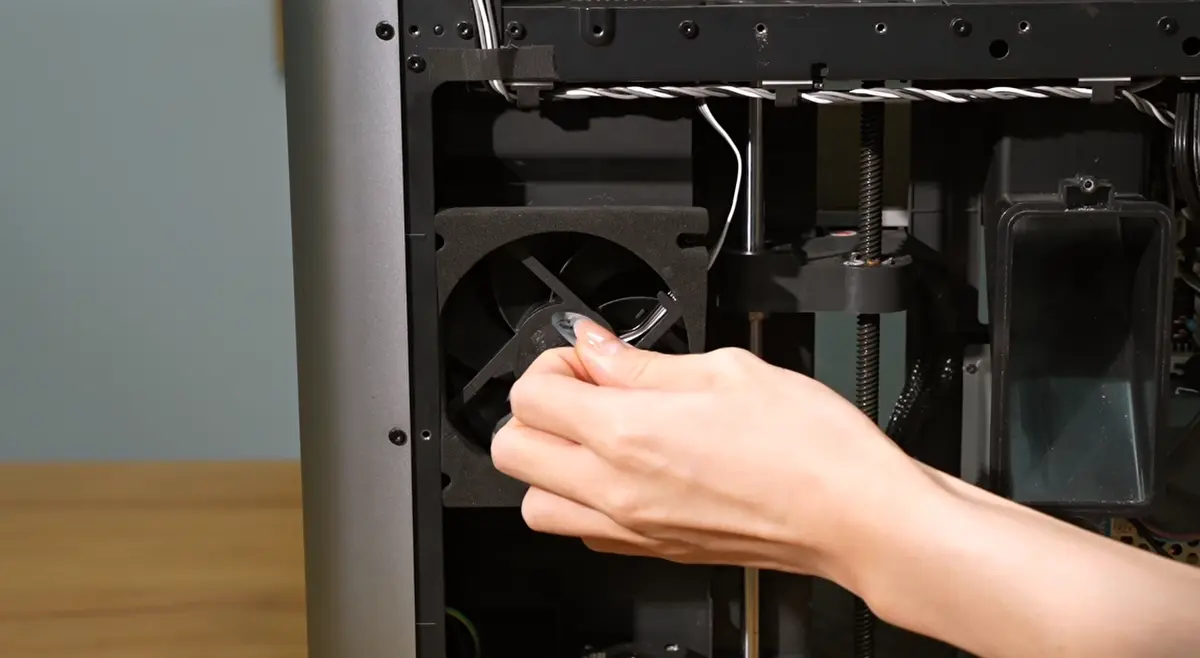

1. Fjern klistermærket i midten af blæseren.

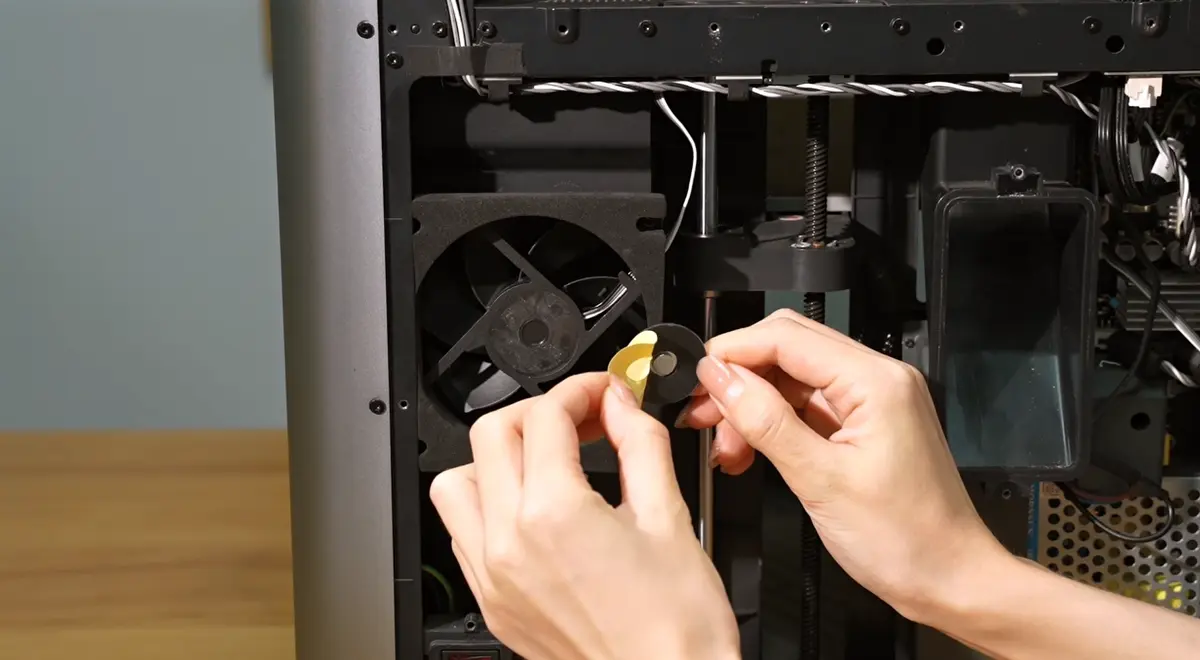

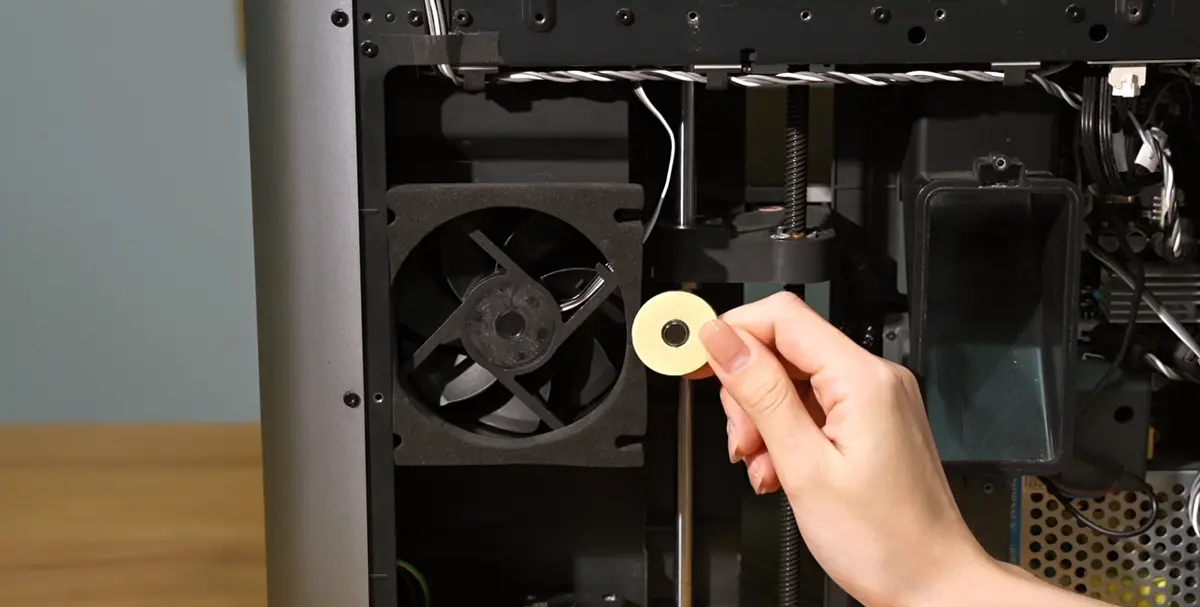

2. Fjern klistermærket fra det nye skum og magneten.

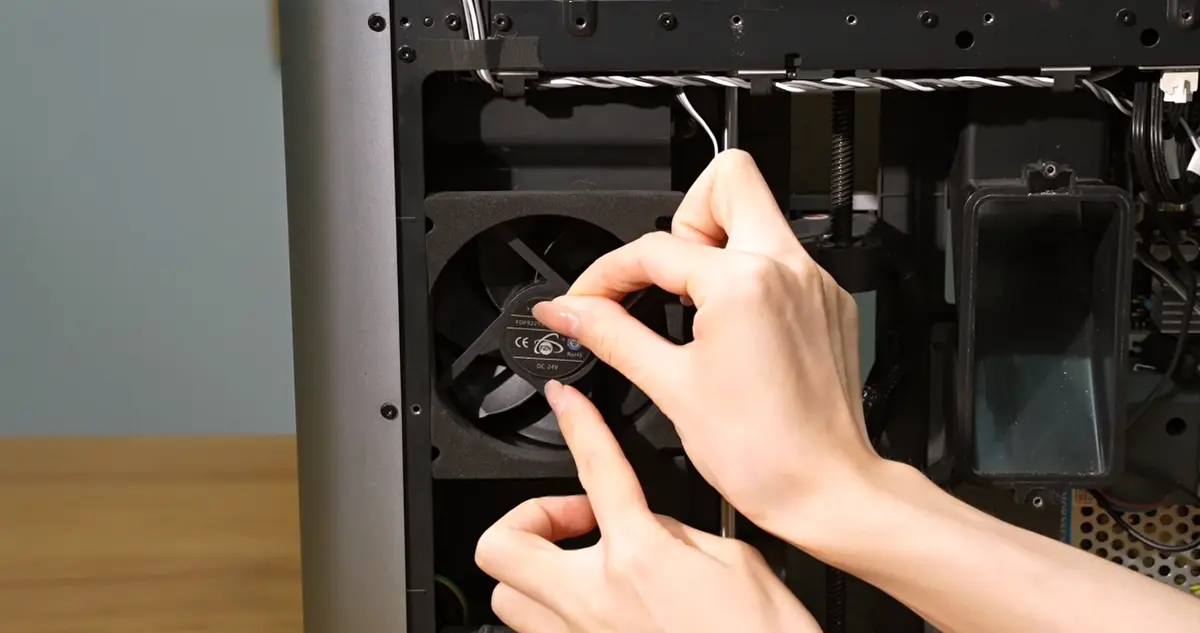

3. Sæt det nye skum og magneten fast i midten af blæseren.

Installer bagdækslet

1. Start med at føre rørholderne igennem, og fastgør derefter højre side af bagdækslet forbi den højre beltespænder som vist nedenfor. Fortsæt derefter med at fastgøre det forbi den venstre beltespænder.

2. Skru bagdækslet på igen, og vær opmærksom på de forskellige skruetyper (10 og 4) som nævnt tidligere.

Bemærk: Hvis dette ikke hjælper, kan udskiftning af blæseren være en løsning. Klik pa Vejledning til udskiftning af kammertermperaturreguleringsblæseren for mere relateret information.
