Udskiftning af kammerventilatoren til temperaturregulering

Hvad er det?

Kammerventilatoren til temperaturregulering er ansvarlig for at justere temperaturen inde i kammeret. Ventilatoren styres af den registrerede kammertemperatur, som bestemmer bade om den er tændt eller slukket, og den hastighed, den kører med.

Hvornår skal du bruge denne vejledning?

Hvis der vises en advarsel om reguleringsventilatoren pa skærmen, og alt ser ud til at være i orden efter kontrol af forbindelser og omgivelser.

Nødvendigt værktøj og materialer

• En ny kammerventilator til temperaturregulering
• H1.5 og H2.0 Allen-nøgle
• Pincet

Sikkerhedsadvarsel og maskinens tilstand inden start

Inden du følger trinene i denne vejledning, skal du sikre, at maskinen er slukket, og at AMS, PTFE-slange og filamentbuffer er fjernet.

Instruktionsvideo

Betjeningsvejledning

Fjern bagdækslet

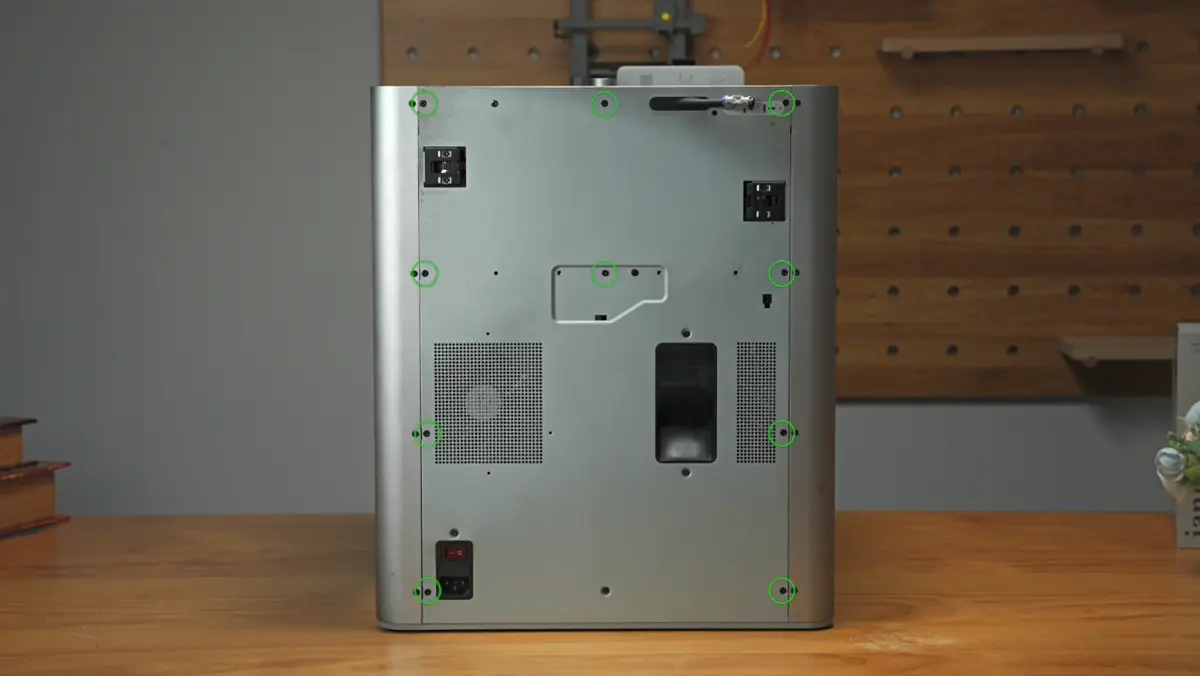

1. Løsn skruerne bag pa printeren. Der er i alt 14 skruer, der skal løsnes - 10 i det første billede og 4 i det andet billede, som angivet herunder.

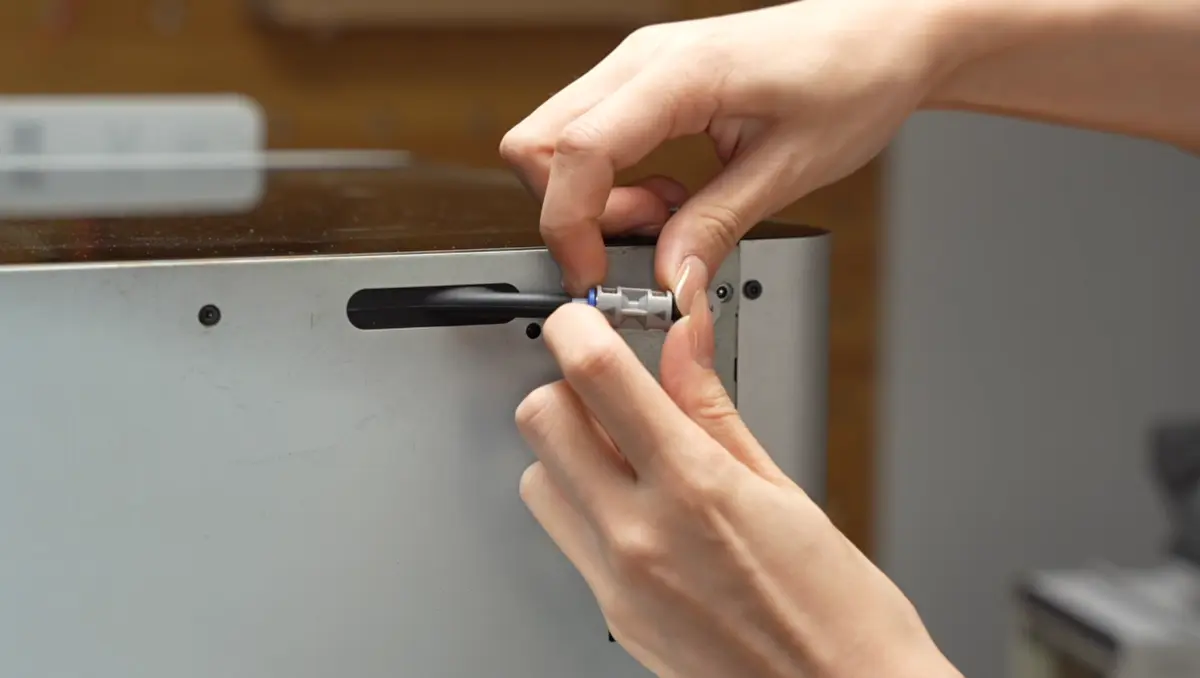

2. Fjern PTFE-slangekoblingen.

3. For at fjerne bagdækslet skal du starte med at trække venstre side ud for at undga interferens med venstre bæltespændingsport og derefter gøre det samme pa højre side. Skub PTFE-slange-udgangen indad for at frigøre den fra dækslet.

Fjern affaldsskuffen

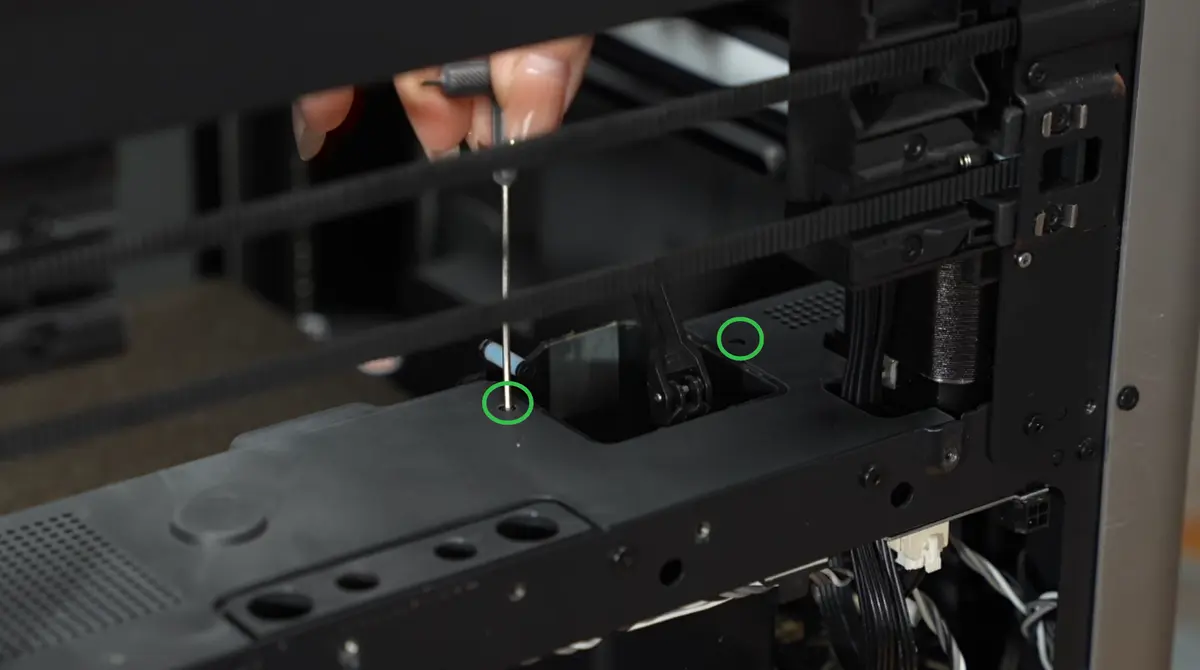

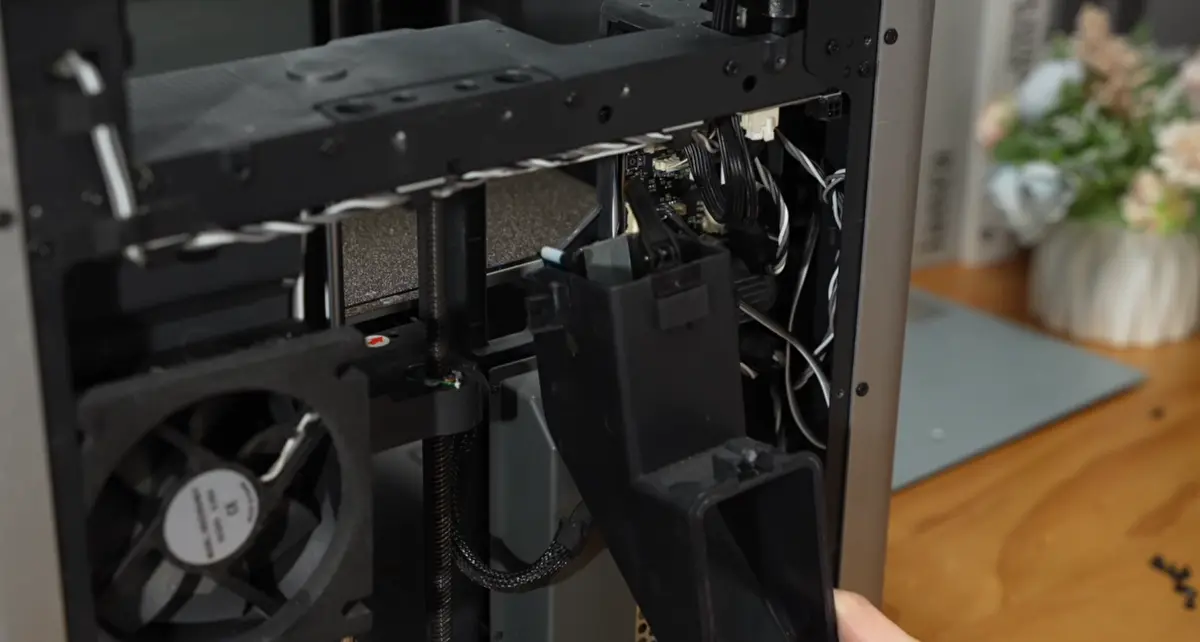

Løsn de 2 skruer (3 pa nyere versioner) pa hver side af affaldsskuffen. Fjern derefter affaldsskuffen.

Fjern kammerventilatoren til temperaturregulering

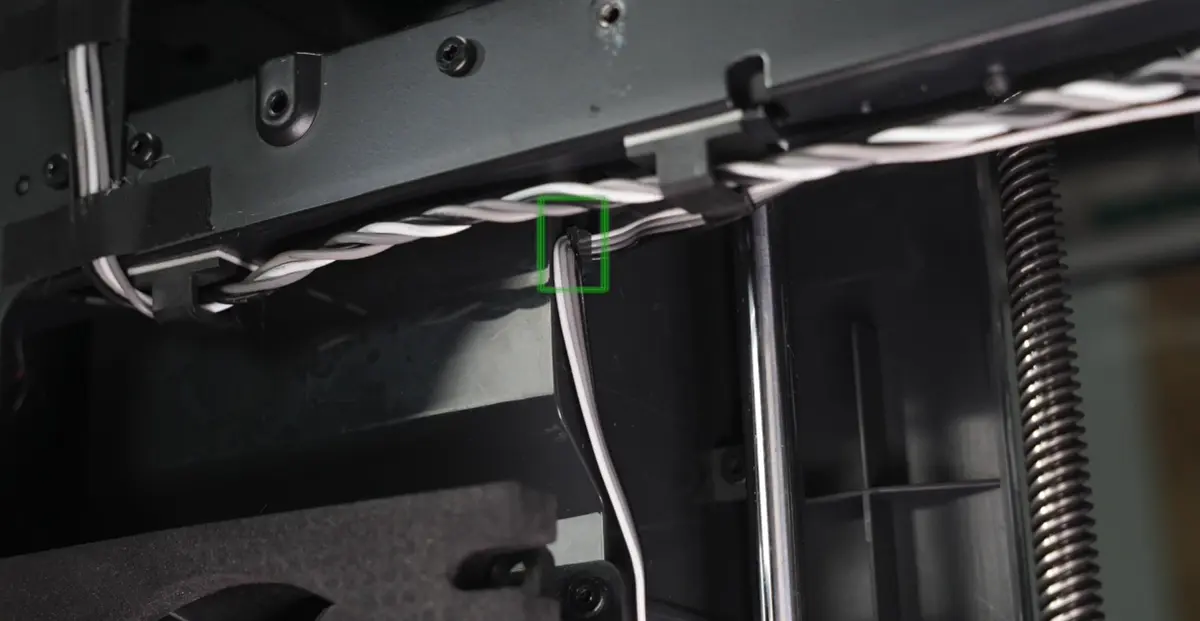

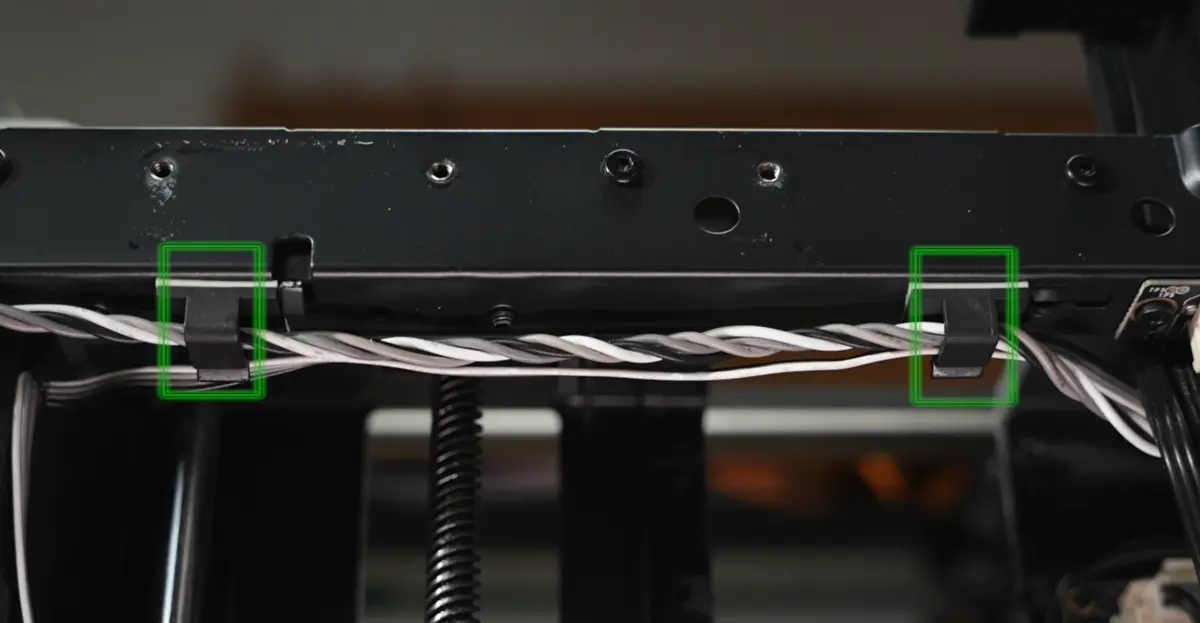

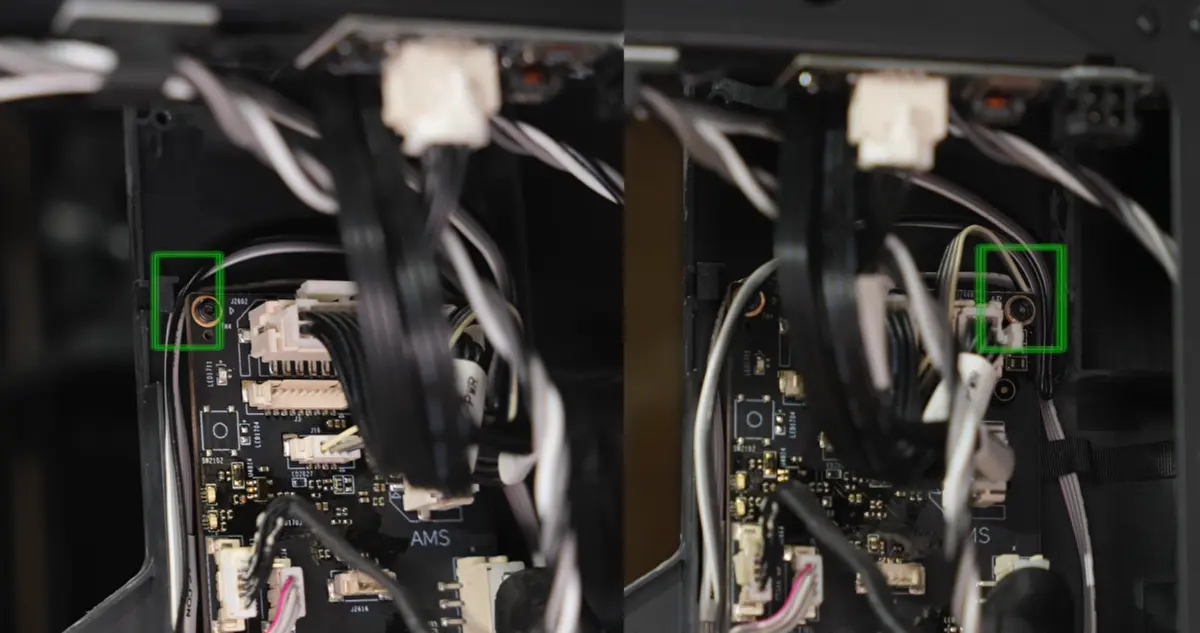

1. Frakobl kablet fra stikket pa Machine Controller (MC)-boardet, og frigør ventilatorens kabel fra kabelklemmerne.

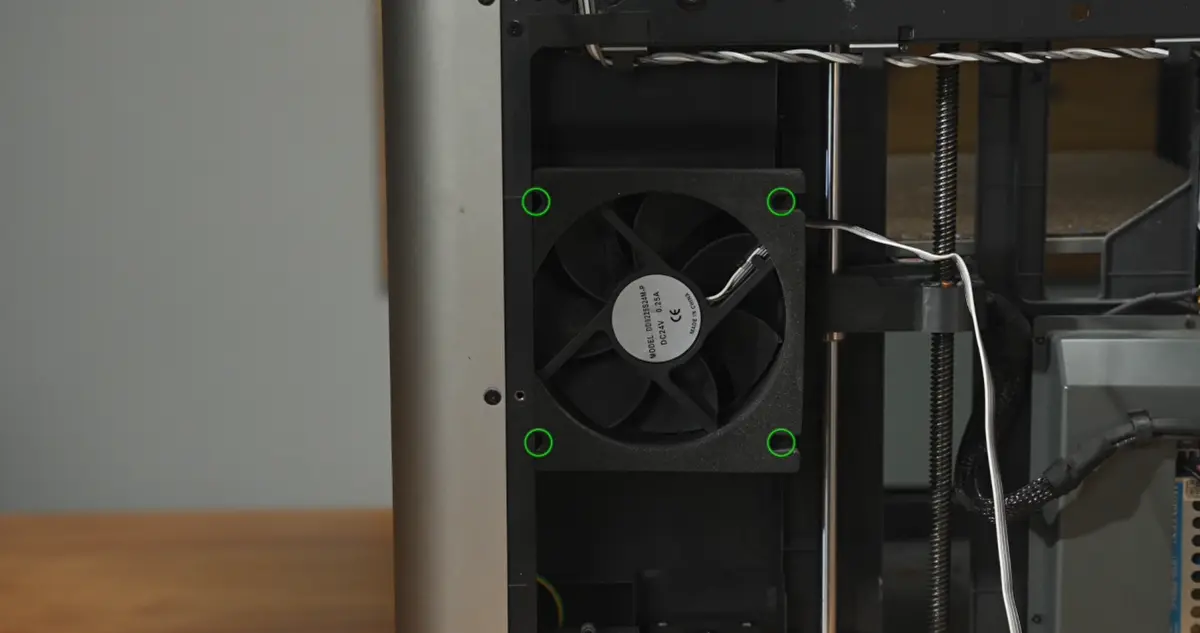

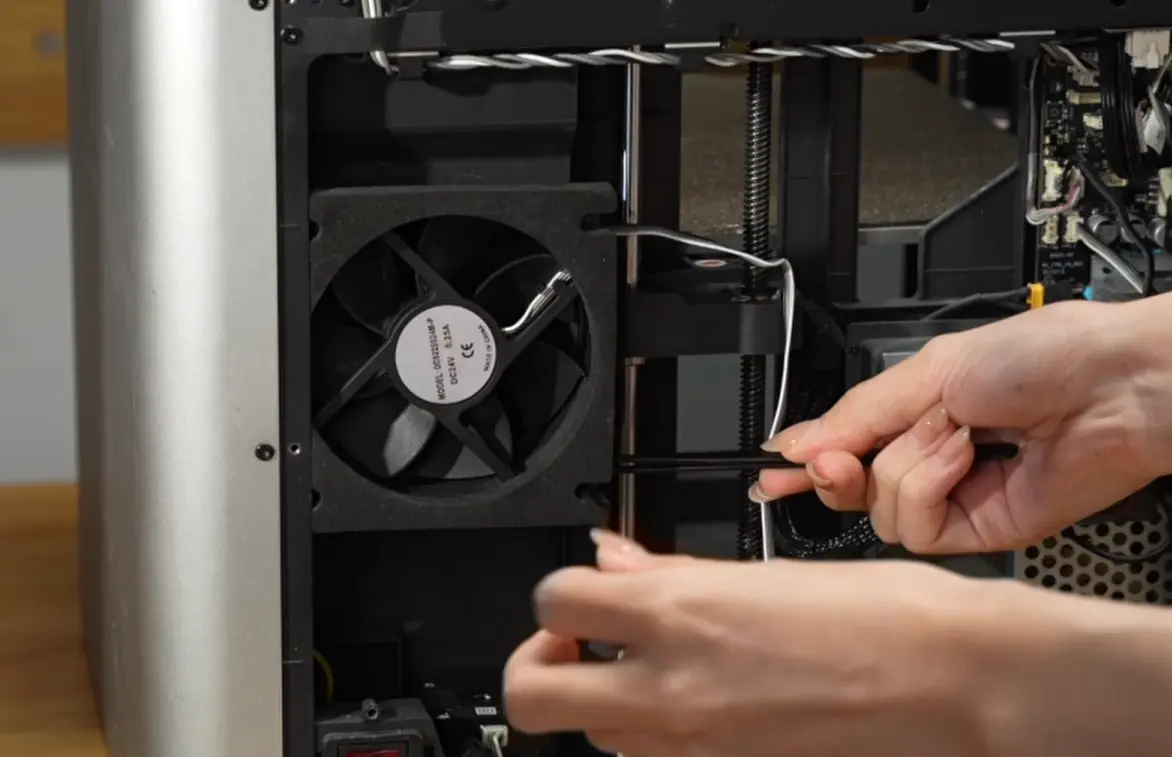

2. Fjern de 4 skruer, der holder ventilatoren pa plads. Det anbefales at bruge pincet til at holde skruerne bagfra, sa de ikke falder af.

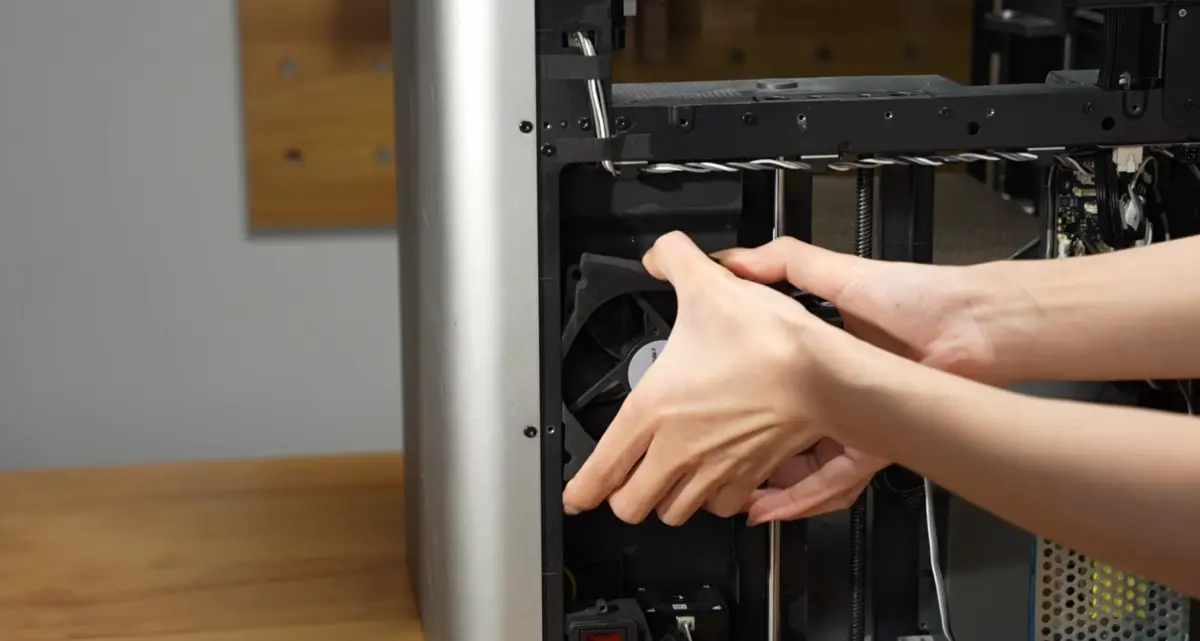

3. Fjern kammerventilatoren til temperaturregulering.

Installer den nye ventilator

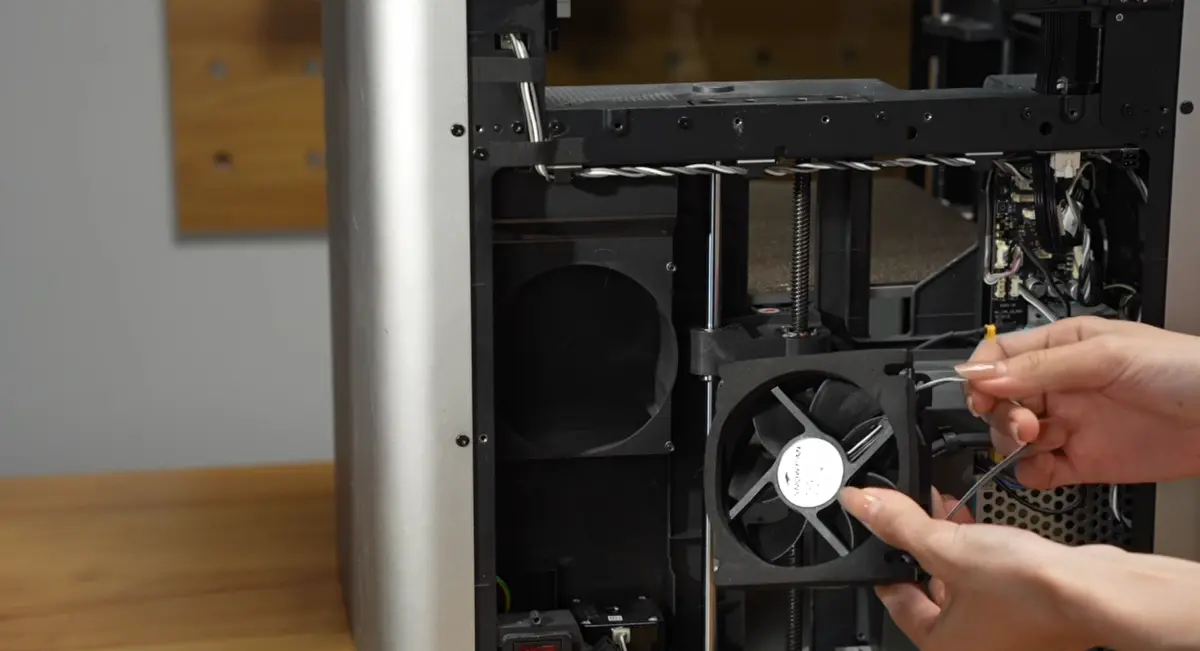

1. Frigør kablet pa den nye ventilator fra dens kabelklemmer.

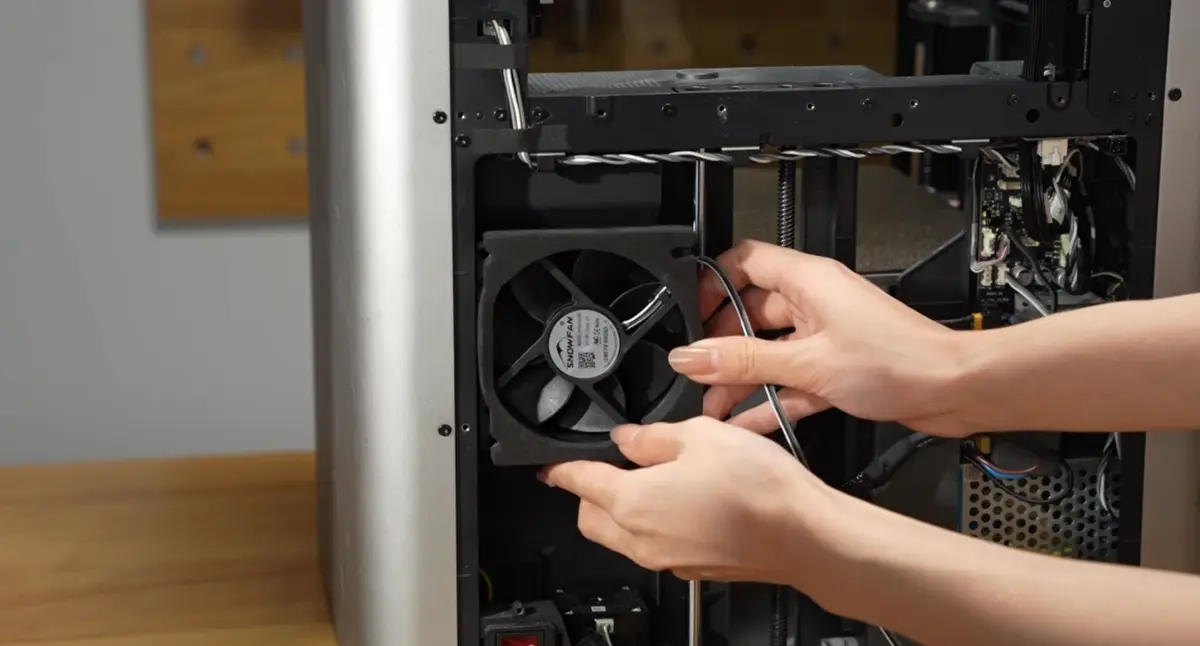

2. Brug de 4 skruer til at fastgøre ventilatoren pa plads. Husk at bruge pincet til at holde skruerne og spænde dem fast.

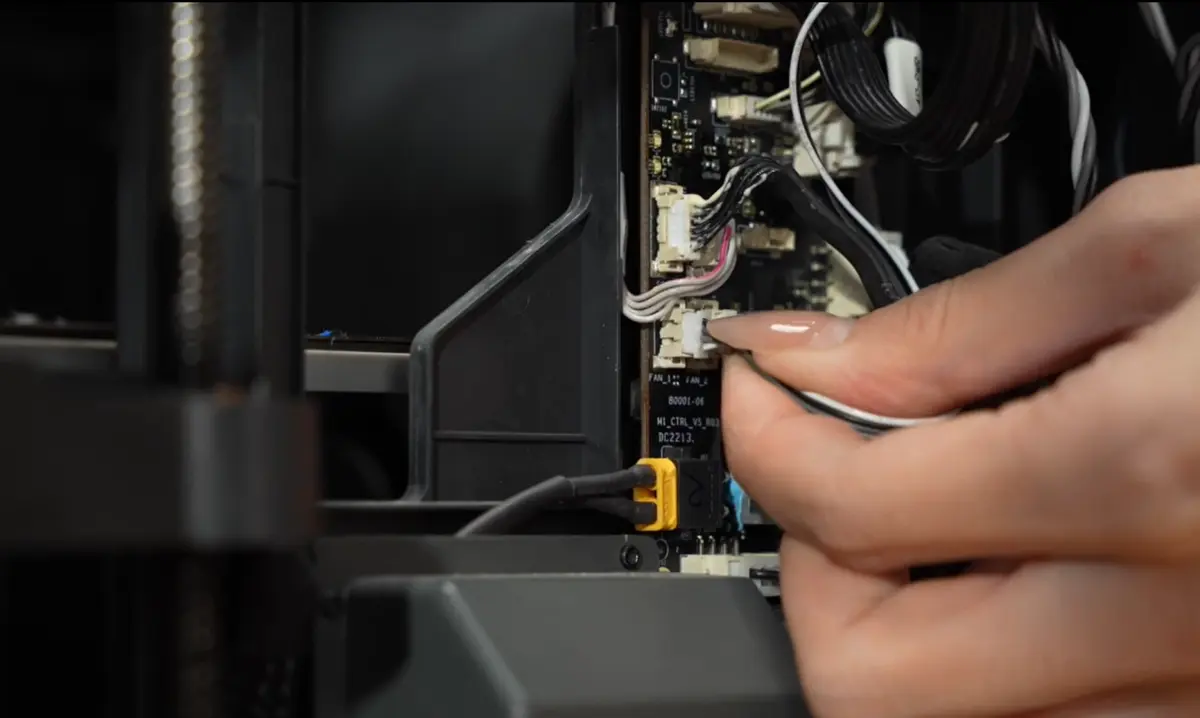

3. Før ventilatorens kabel igennem kabelklemmerne langs rammen og MC-boardet som vist herunder. Tilslut derefter kablet til MC-boardet.

Installer affaldsskuffen

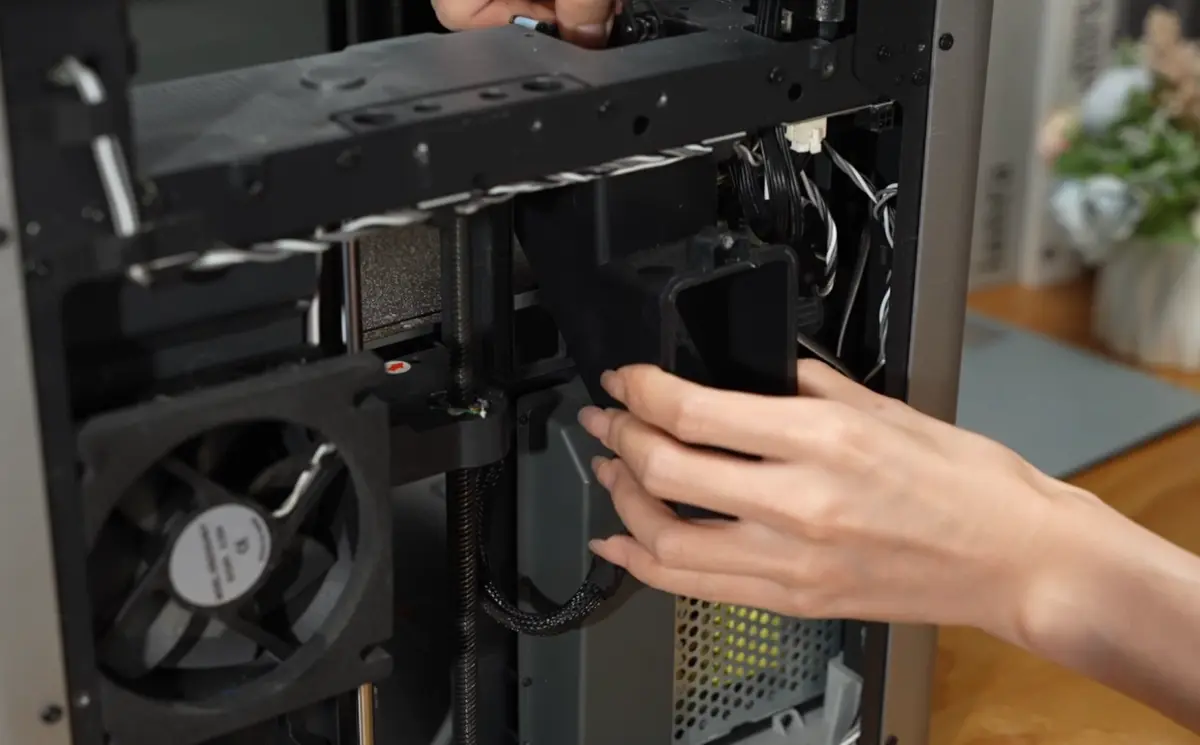

Installer affaldsskuffen ved at skubbe den tilbage pa plads, vær opmærksom pa de fremstående tappes pa begge sider af skuffen. Fastgør den til sidst med 2 skruer (3 pa nyere versioner) pa hver side øverst pa skuffen.

Installer bagdækslet

1. Begynd med at føre slangeholderen igennem, fastgør derefter højre side af bagdækslet forbi den højre bæltespænder som vist herunder. Fortsæt derefter med at fastgøre det forbi den venstre bæltespænder.

2. Skru bagdækslet pa igen, vær opmærksom pa de forskellige skruetyper (10 og 4), som nævnt tidligere.

Verifikation af gennemførelse og succes

Tilslut strømkablet og tænd for strømmen. Udfør en enheds-selvtest som angivet herunder. Forekommer der ingen fejl under selvtesten, kan udskiftningen betragtes som vellykket.

Støder du pa problemer, skal du gense dine trin og kontrollere alle forbindelser og forsøge igen. Vedvarer problemerne eller har du brug for yderligere hjælp, kontaktes serviceteamet.
