Sådan rengøres idler pulleys på din 3D-printer

Placering af idler pulleys i 3D-printeren

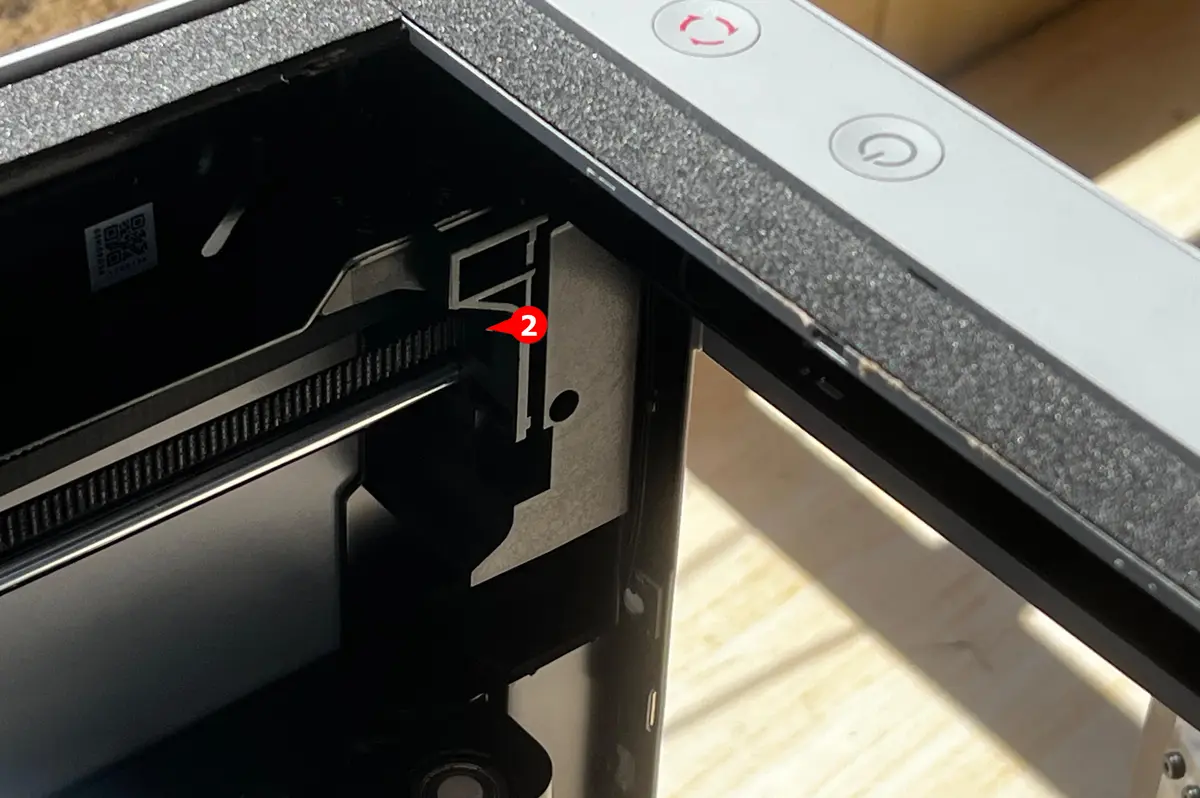

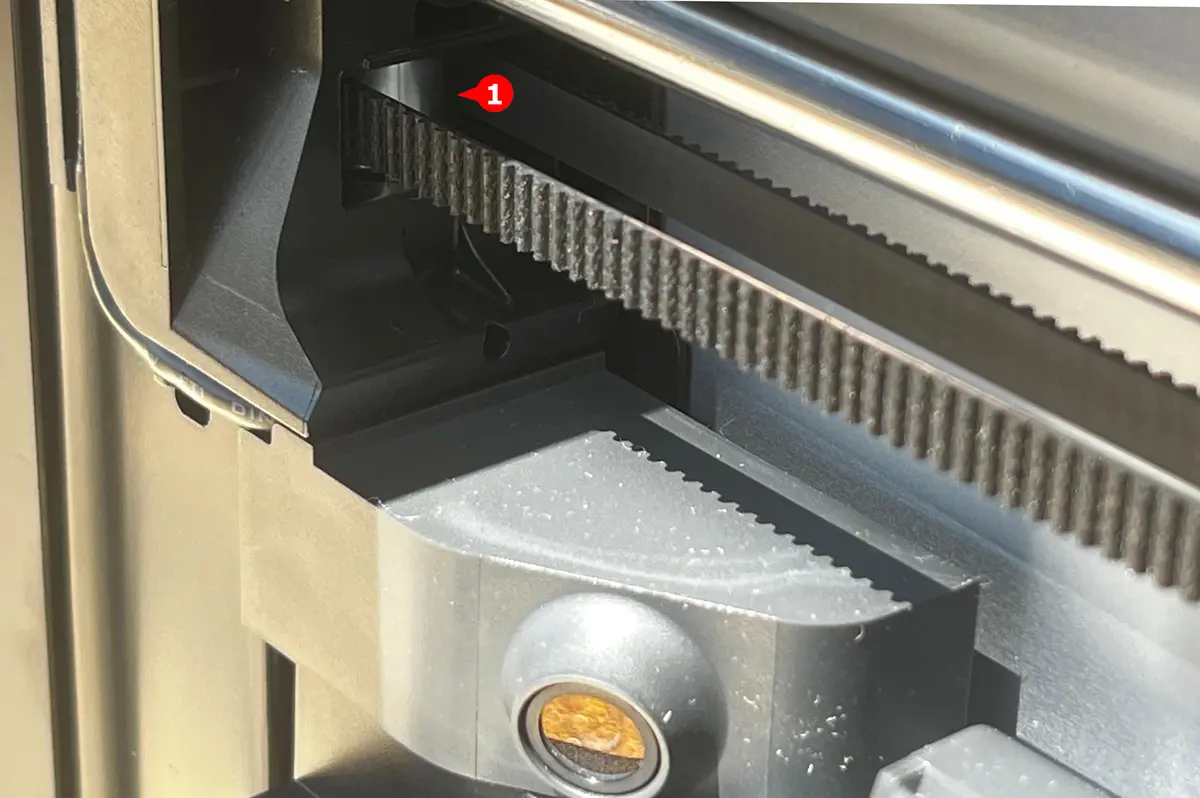

Lige ved døren til 3D-printeren sidder der to idler pulleys, en på hver side. Nedenfor ses den, der sidder lige over kameraet. Den anden sidder i det modstående hjørne. Du kan genkende den ved at finde tænd/sluk- og opdateringsknapperne.

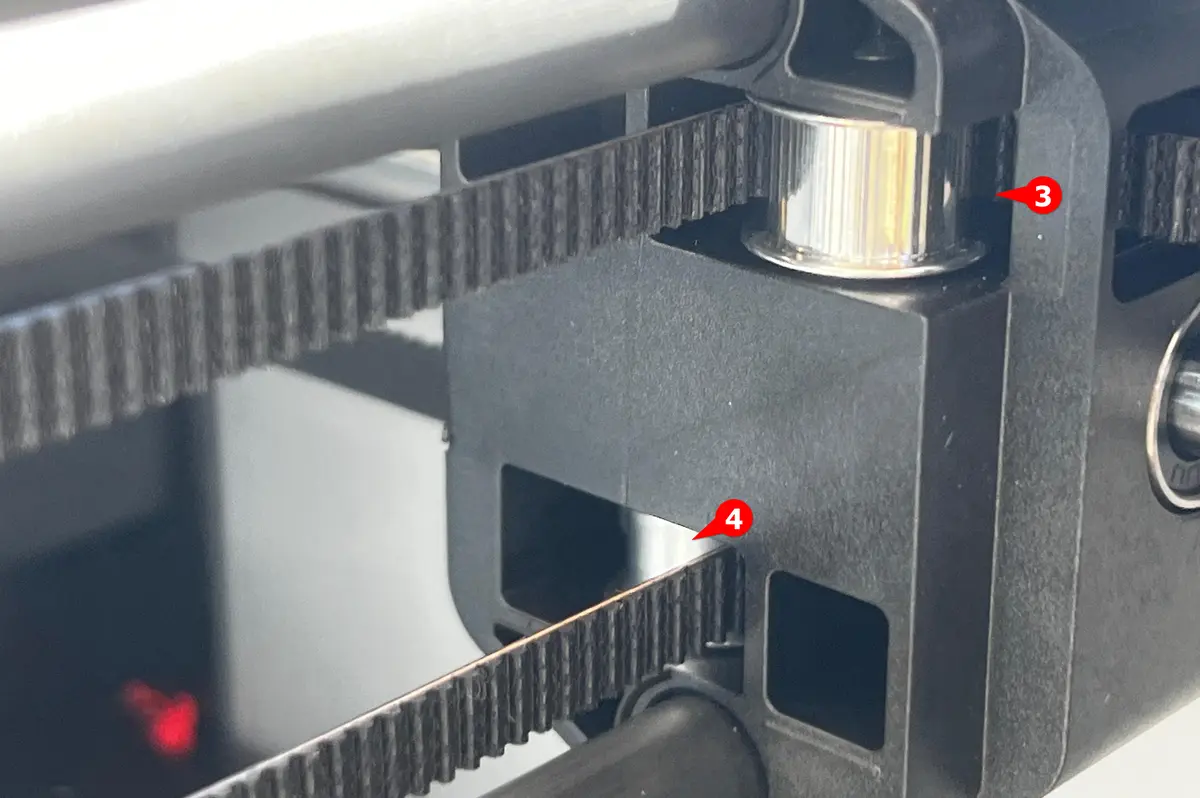

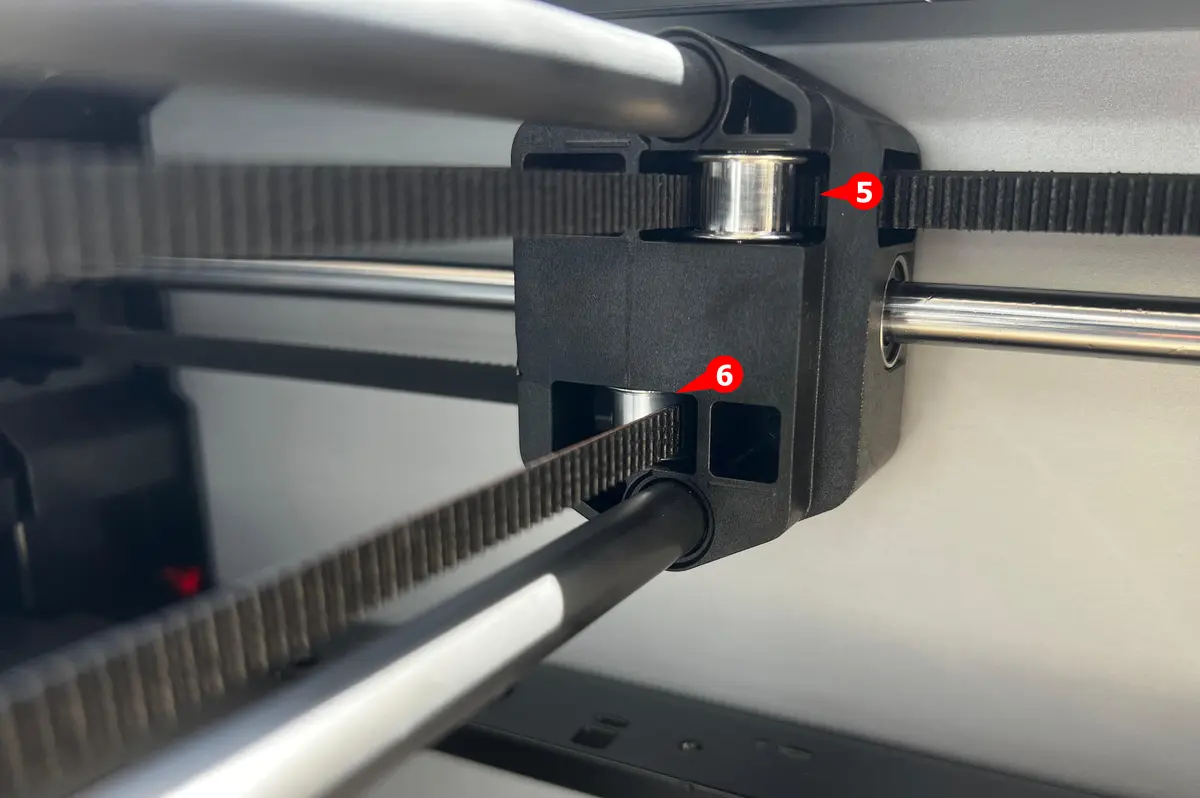

Der sidder fire idler pulleys i den midterste sektion, to i hvert hjørne.

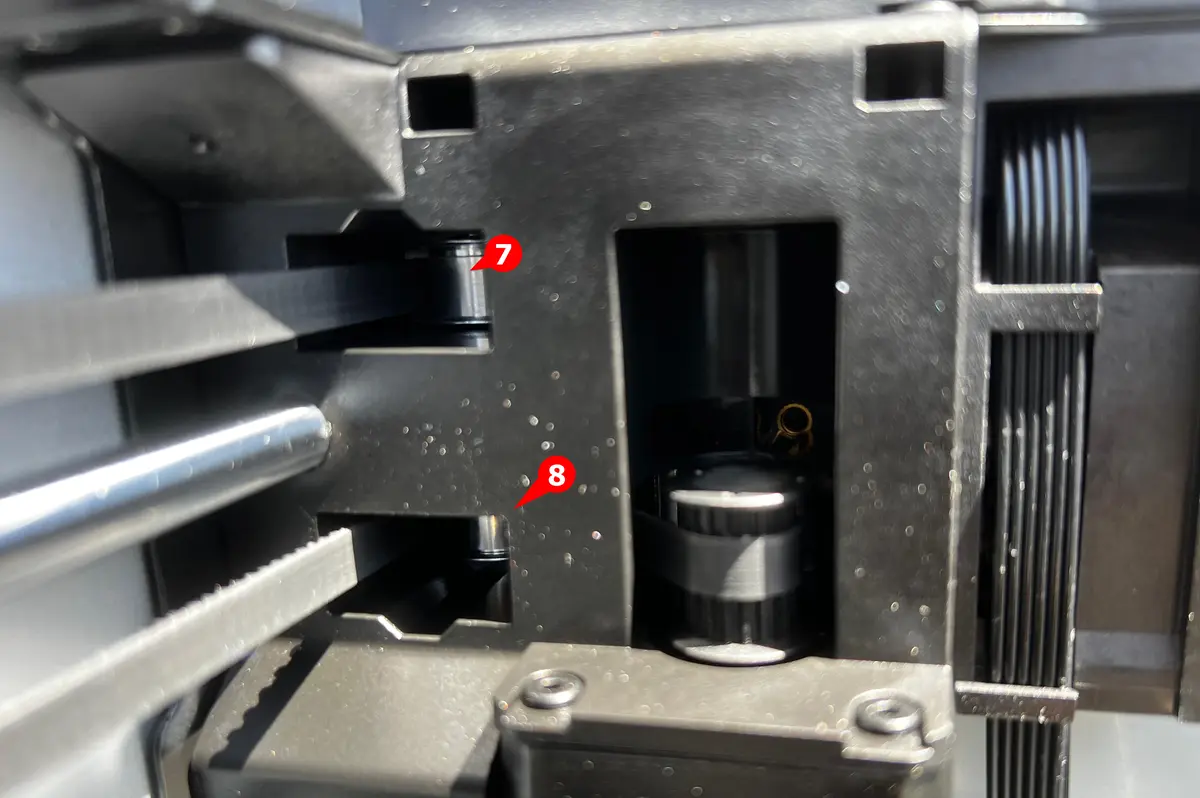

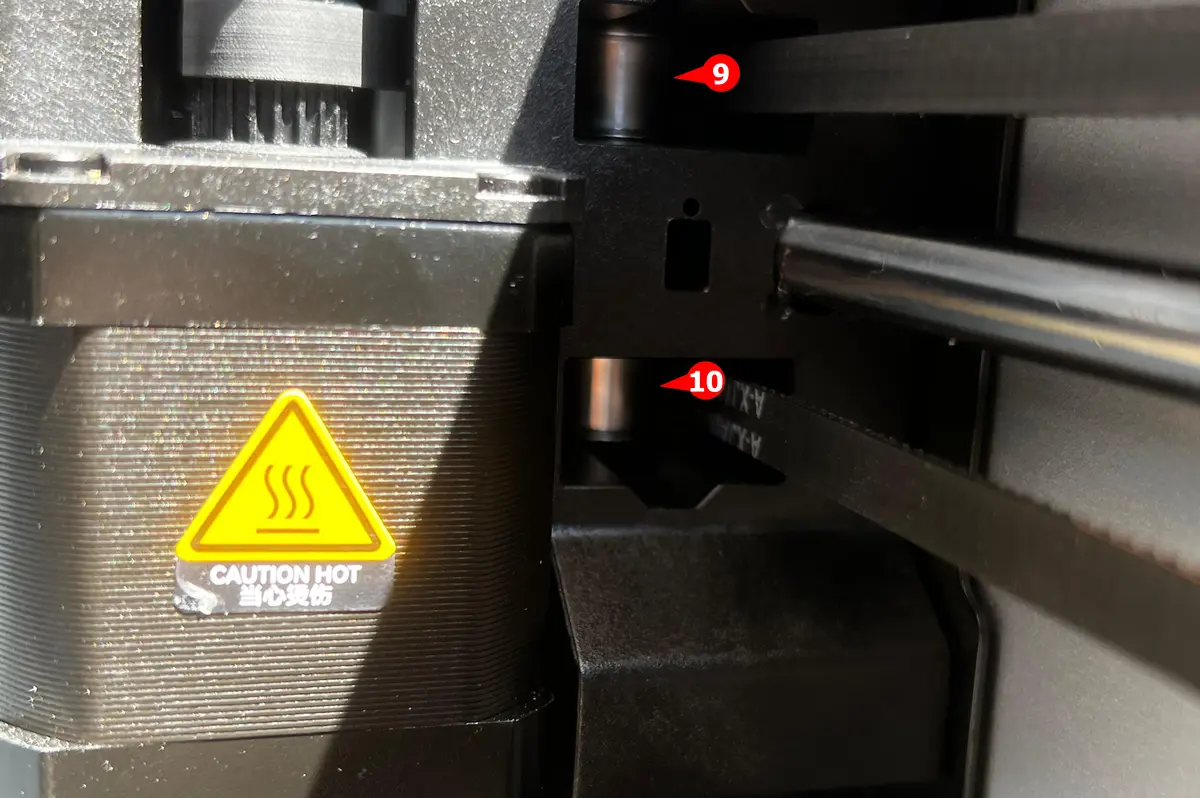

De andre fire sidder nær motorerne bagerst i 3D-printeren. To på den ene side og to i det modstående hjørne.

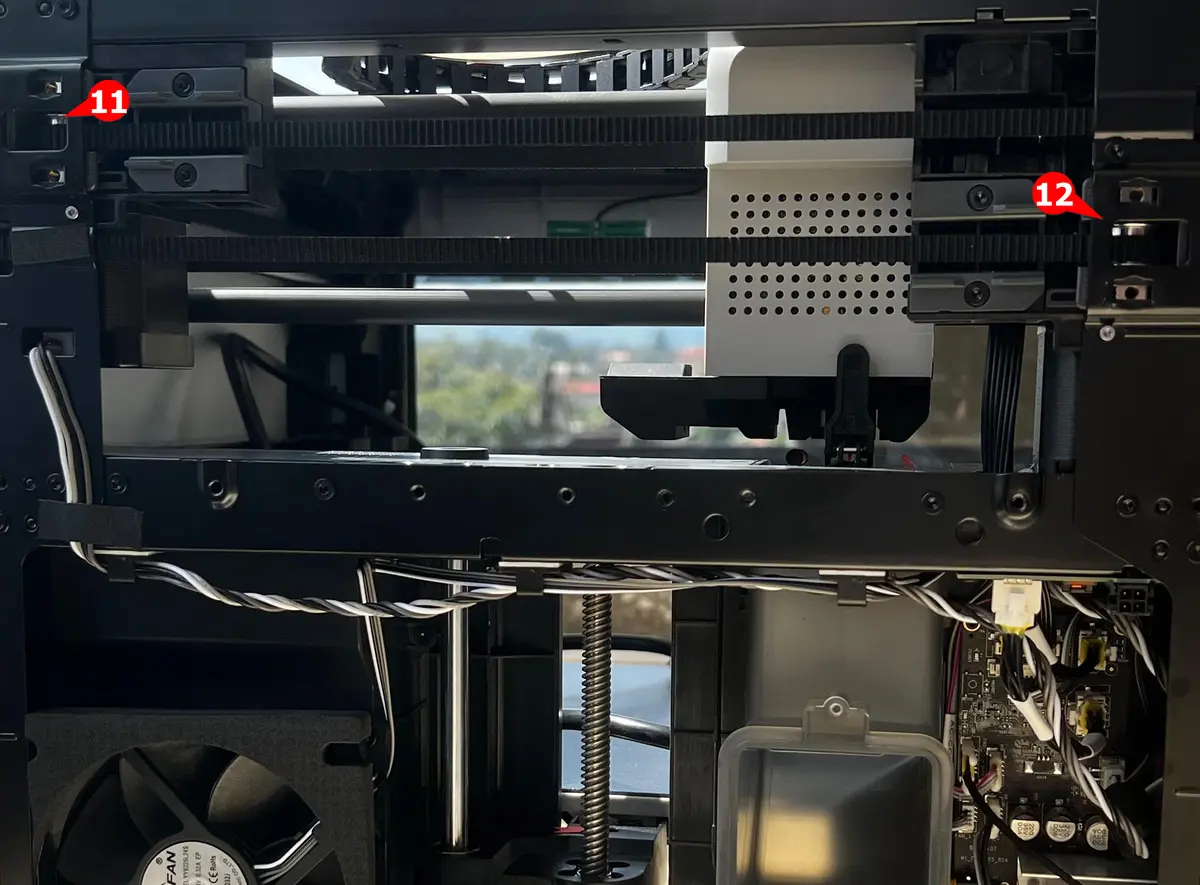

Bag på 3D-printeren sidder der to idler pulleys.

Værktøjer til rengøring af idler pulleys

Inden du begynder rengøringsprocessen, er det vigtigt at samle de nødvendige værktøjer. Nogle af disse ting har du muligvis allerede i dit 3D-print-værktøj, mens andre kan kræve et køb. Disse inkluderer:

• WD-40-spray: Selvom WD-40 typisk bruges som smøremiddel, er det også meget effektivt til at fjerne snavs, fedt og gammelt smørefedt fra metaloverflader som pulleys. Vi bruger det til at fjerne hårdnakket opbygget rest uden at forårsage korrosion. Kan du ikke finde det lokalt, kan du købe det online.
• Vatpinde: Det er det materiale, vi bruger til rengøring. Du påfører en lille mængde WD-40 på vatpinden og tørrer forsigtigt idler pulley-overfladerne af.
• H 2.0 unbrakonøgle: Du skal bruge den til at løfte komponenterne for nemmere adgang til idler pulleys.
• Ikke-vævet klud: Til aftørring af overskydende snavs.

Valgfrie genstande

• Luftpistol: En lille luftblæser eller en dåse med trykluft er perfekt til at blæse støv og fint snavs ud af pulley-området før og efter rengøring. Dette sikrer, at du ikke bare smører snavset rundt, men faktisk fjerner det.
• Handsker: Til at beskytte dine hænder mod smøremiddel, snavs og skarpe metalkanter. Det hjælper dig også med at holde printerdele rene ved at undgå fingeraftryk og hudfedt.
• Lommelygte eller pandelampe: Til bedre udsyn inde i printeren.
• Reserveskruer: Meget små skruer kan nemt gå tabt under adskillelse. Et par ekstra skruer sikrer, at du ikke sidder fast, hvis en ruller under skrivebordet eller forsvinder.

Bemærk: Af de 12 idler pulleys kan de første 10 rengøres direkte, mens de bagerste 2 kræver adskillelse. Generelt anbefales det ikke at rengøre de bagerste pulleys, medmindre der er synligt snavs.

Sikkerhedsadvarsel og maskinens tilstand inden start

ADVARSEL!

Det er afgørende at slukke for printeren, inden du udfører vedligeholdelsesarbejde på printeren og dens elektronik, herunder toolhead-kabler, da det at lade printeren være tændt under sådanne opgaver kan forårsage kortslutning og yderligere elektronisk skade samt sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, skal du muligvis adskille nogle dele, herunder hotend. Denne proces kan eksponere ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.

Det er derfor vigtigt at slukke for printeren og frakoble den fra strømmen, inden du udfører vedligeholdelsesarbejde. Dette forhindrer kortslutninger eller skader på printerens elektronik. Derved kan du undgå potentielle skader på printerens elektroniske komponenter og sikre, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Har du spørgsmål eller bekymringer i forbindelse med denne vejledning, kan du åbne en ny sag på vores supportside, så vil vi gøre vores bedste for at svare hurtigt og yde den nødvendige hjælp.

Rengøringstrin

Rengør de forreste Y-akse idler pulleys

Der sidder en idler pulley på hver side af Y-aksen nær dørkarmen. Følg trinene nedenfor for at rengøre dem:

Trin 1: Åbn printerdøren

Find idler pulley'en nær kameraets placering.

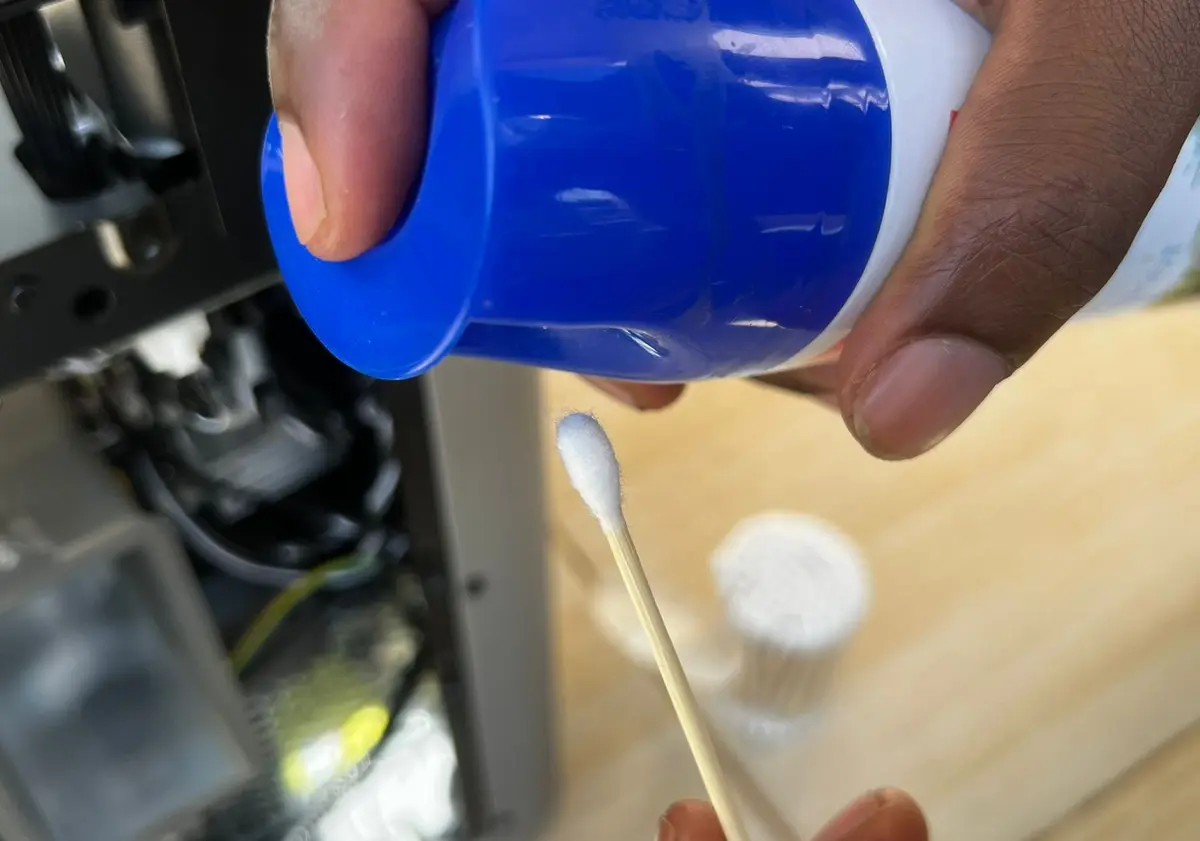

Trin 2: Spray WD-40 på vatpinden

Pas på ikke at spraye på det varme bord eller andre dele. Har du ikke WD-40, kan du bruge alkohol eller isopropylalkohol i stedet.

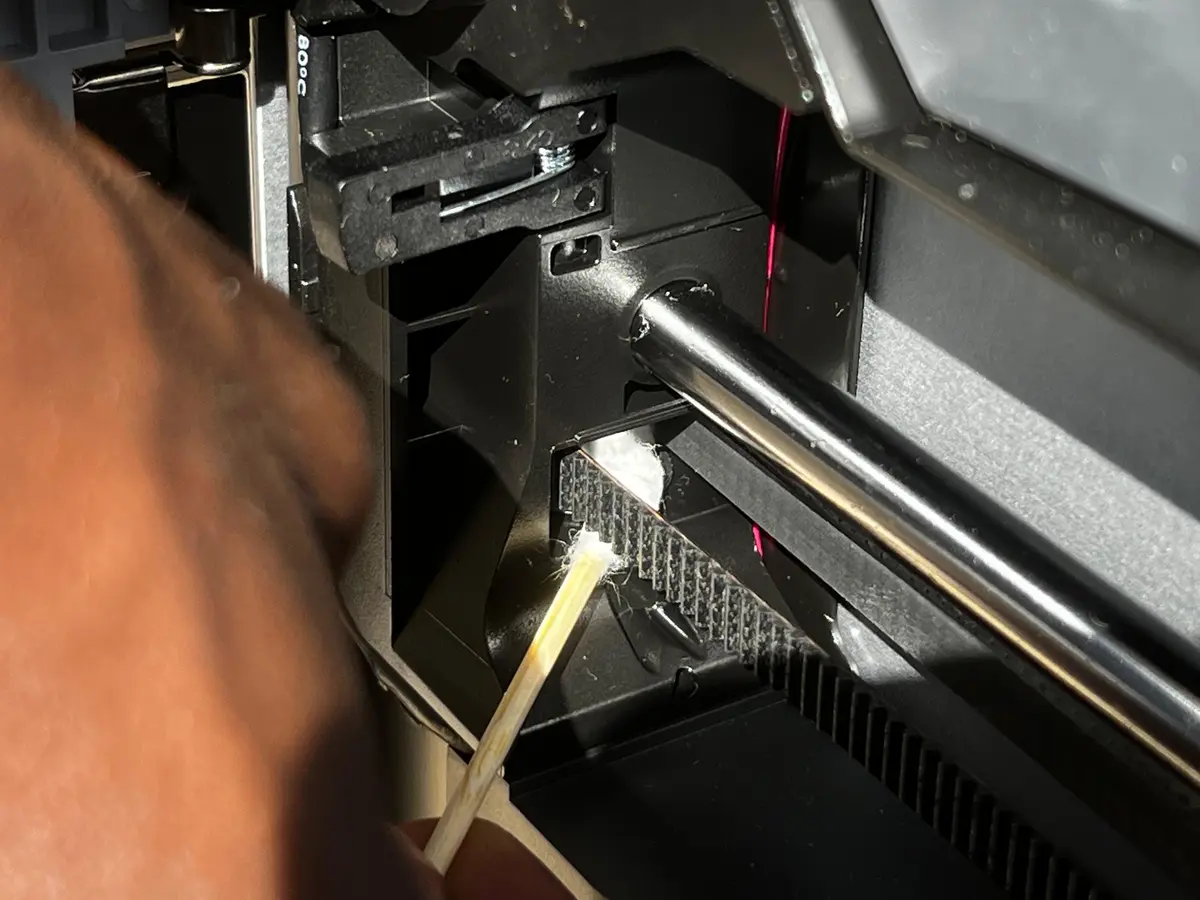

Trin 3: Tør forsigtigt kanten af idler pulley'en af

Mens du gør dette, skal du forsigtigt og langsomt bevæge bæltet frem og tilbage.

Trin 4. Rengør de modstående idler pulleys

Rengør den anden idler pulley på samme måde.

Rengør idler pulleys på X-aksens portbom

Der er 4 idler pulleys, 2 på hver side.

Trin 1: Flyt toolhead til den ene side

Skub manuelt toolhead til den ene side for at få adgang til pulleys på den modsatte side.

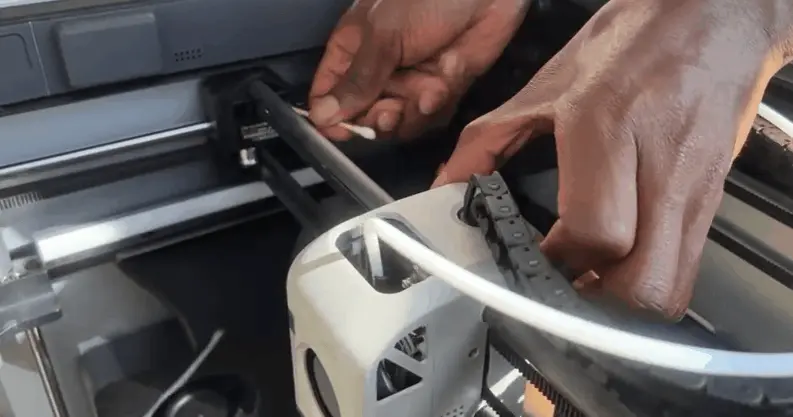

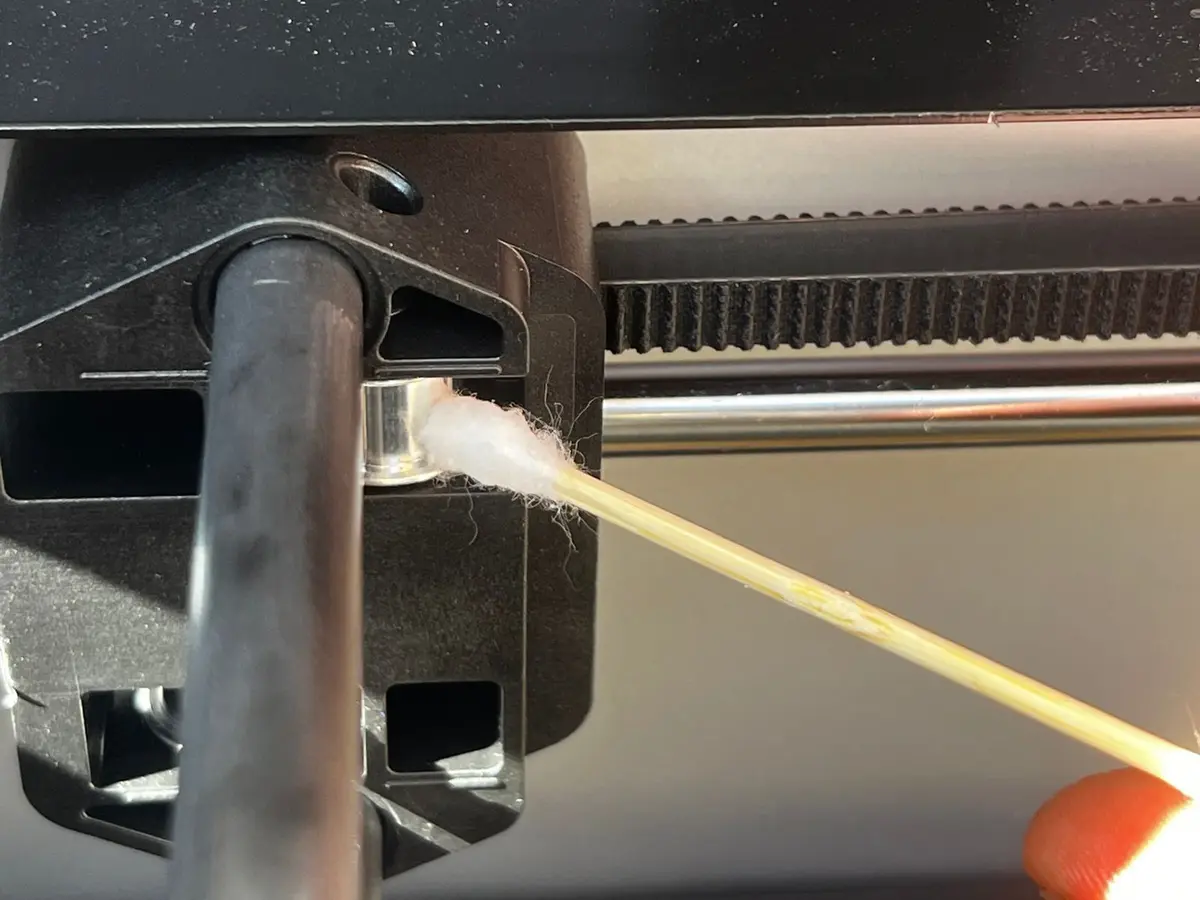

Trin 2: Rengør forsigtigt de to idler pulleys med vatpinden dyppet i WD-40

Pas på, at WD-40 ikke drypper på toolhead, portbommen eller andre dele. Du kan også bevæge printerhovedet frem og tilbage for at hjælpe med rengøringen.

Undgå at bruge for meget kraft, når du bevæger toolhead, for at undgå at lægge for meget pres på bommen.

Rengør de to idler pulleys på den anden side på samme måde. Er der overskydende snavs, tørres det af med en tør klud.

Rengøring af de bagerste idler pulleys

Der sidder to pulleys på hver side, placeret i de øvre baghjørner af rammen, til styring og stramning af CoreXY-bælterne. Kan du ikke se dem tydeligt, kan du bruge en lommelygte til at belyse området.

Trin 1: Flyt toolhead mod forreste center

Flyt toolhead fremad, og fjern printerdækslet for at give plads til rengøring af bagsiden.

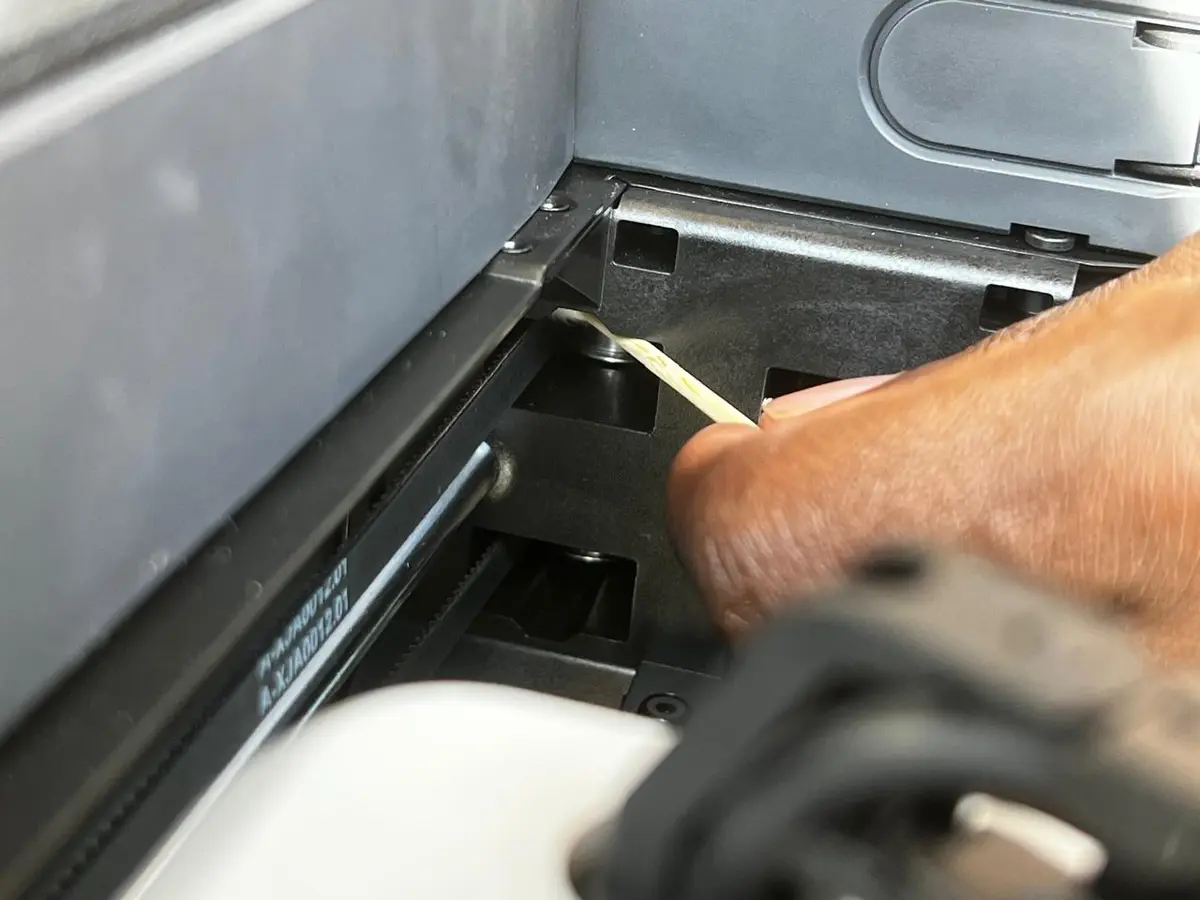

Trin 2: Begynd rengøring med en vatpind sprøjtet med WD-40

Tag hensyn til forholdsreglerne fremhævet i de tidligere trin. Under rengøring kan du forsigtigt bevæge bæltet frem og tilbage med fingrene for at fjerne alt snavs fra pulley'en. Når du bevæger bæltet, skal du passe på ikke at strække det for meget, da dette kan påvirke spændingen.

Rengøring af de to bagerste idler pulleys (kræver adskillelse)

For at rengøre de to idler pulleys ovenfor skal vi adskille visse komponenter i 3D-printeren for at få adgang til dem. Disse dele inkluderer:

• Bagdækslet
• Spændesamling - fjeder og dens holder
• Idler-aksel

Følg trinene nedenfor for at lære hele processen:

Trin 1: Fjern bagdækslet

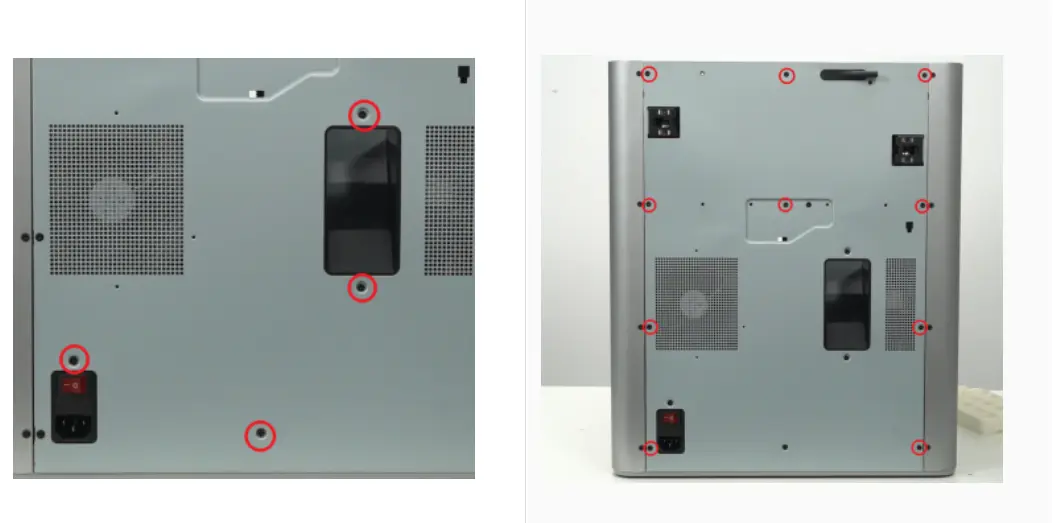

Brug en 2,0 mm unbrakonøgle til at fjerne alle bagpanelskruer. Dette gælder både P1- og X1-serien. Som vist på billedet er der fire identiske grovgevindskruer (venstre) og ti identiske fingevindskruer (højre). Efter fjernelse skal de sorteres og opbevares adskilt for at undgå forveksling.

Når du fjerner bagdækslet, skal du først løfte venstre side (set fra bagdækslet) gennem den venstre beltestramningsåbning og derefter løfte højre side gennem den højre beltestramningsåbning. Dette forhindrer, at dækslet sætter sig fast.

Inden rengøring kan du bruge en hårtørrer til at blæse støv ud af maskinen. Skal du vende maskinen om for nemmere adgang, skal du justere det opvarmede bed til dets laveste position og låse det for at forhindre bevægelse under processen. Om nødvendigt kan du også fjerne topskærmen for at undgå beskadigelse, når maskinen lægges på siden.

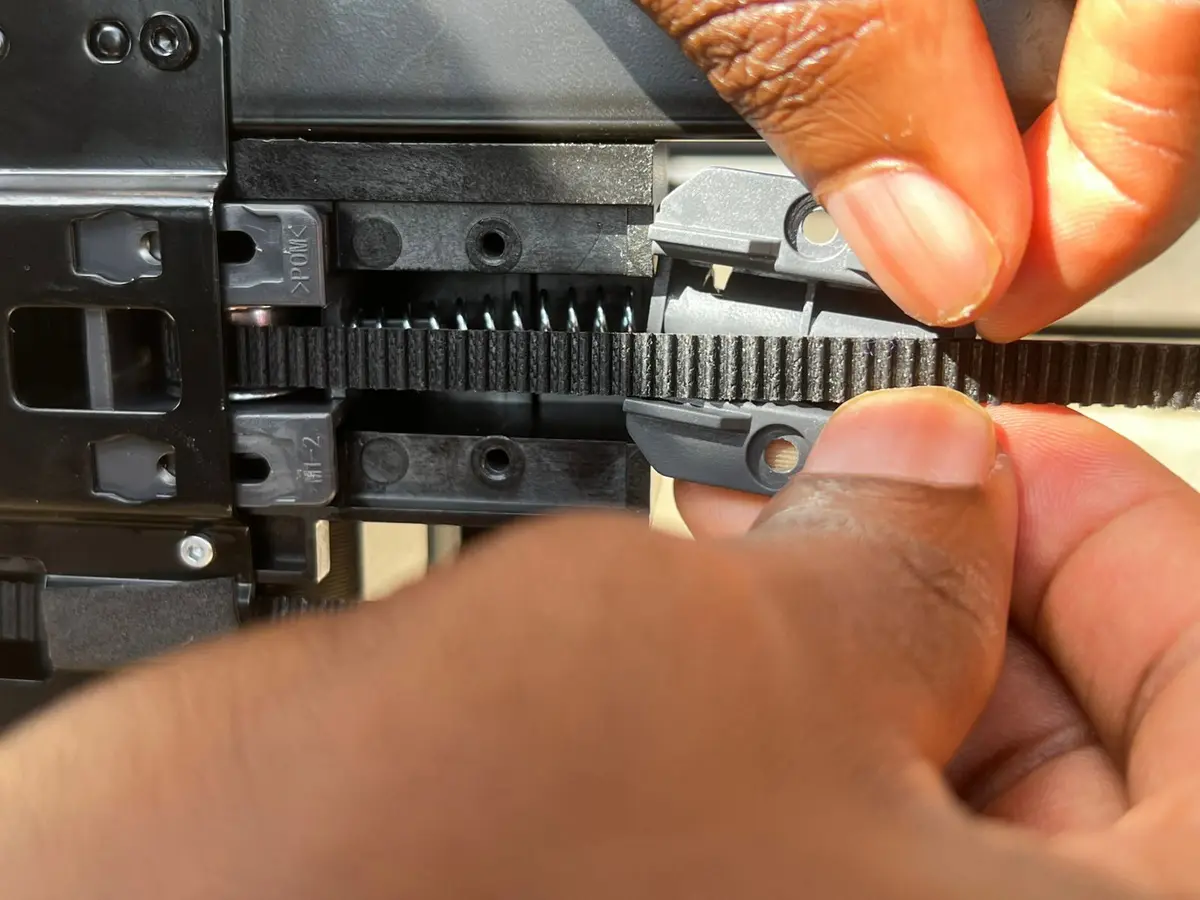

Trin 2: Fjern spændefjeder og dens holder

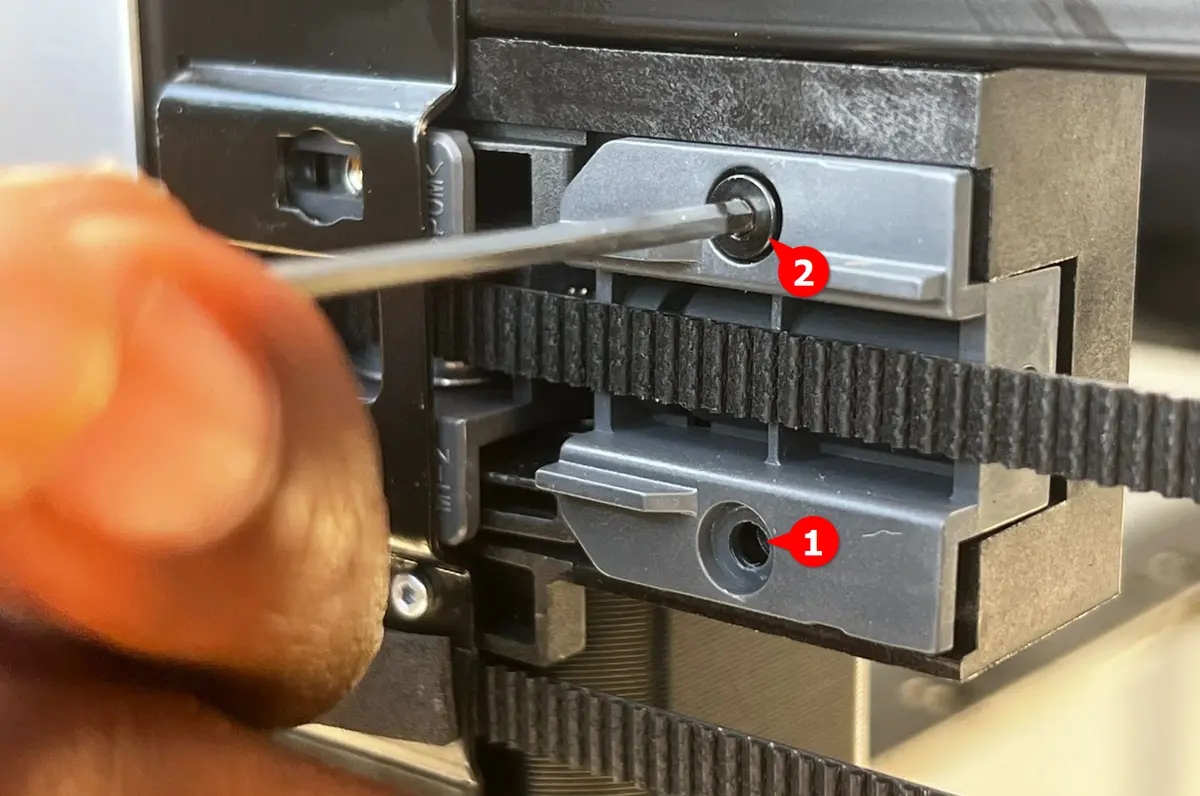

For at gøre dette skal du fjerne skruerne fastgjort til spændesamlingen samt beslaget på siden. Begynd med at skrue de to skruer ud.

Fjern derefter spændefjederen og beslaget.

Næste trin er at løsne spændesamlingen.

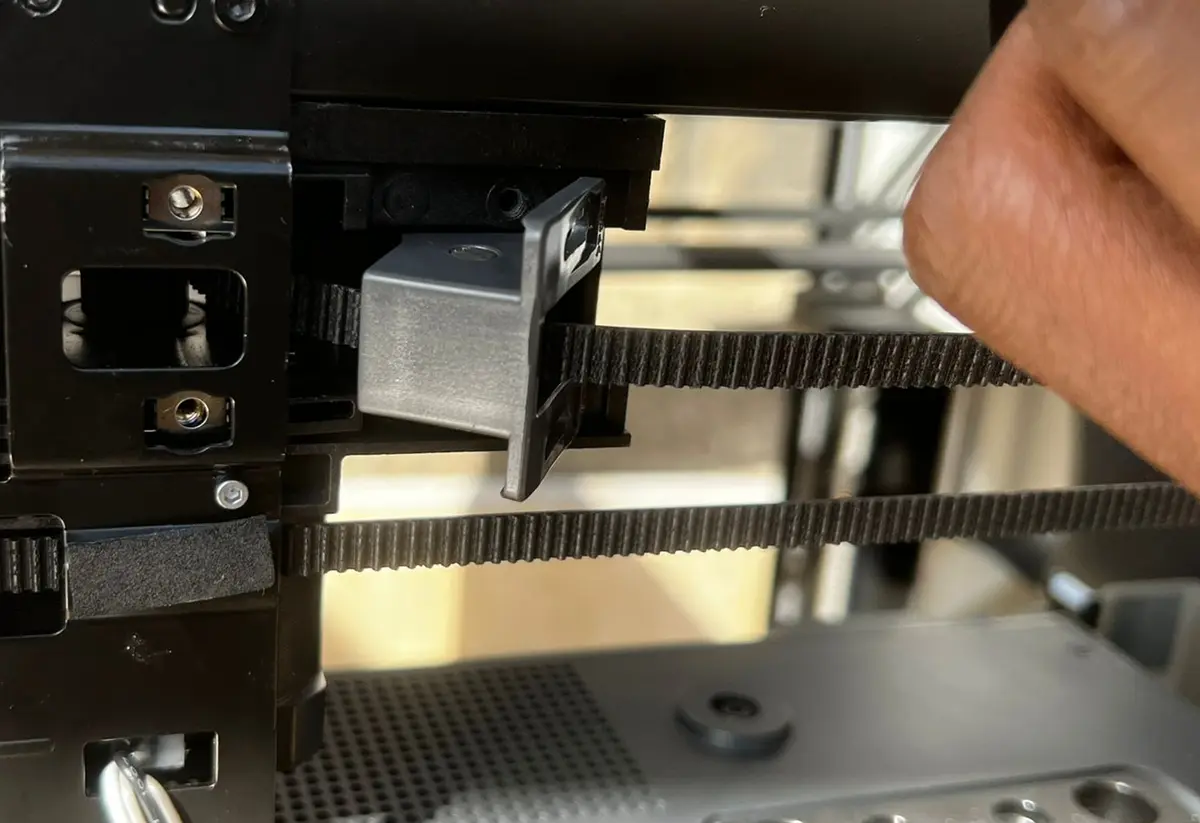

Trin 3: Løsn spændesamlingen

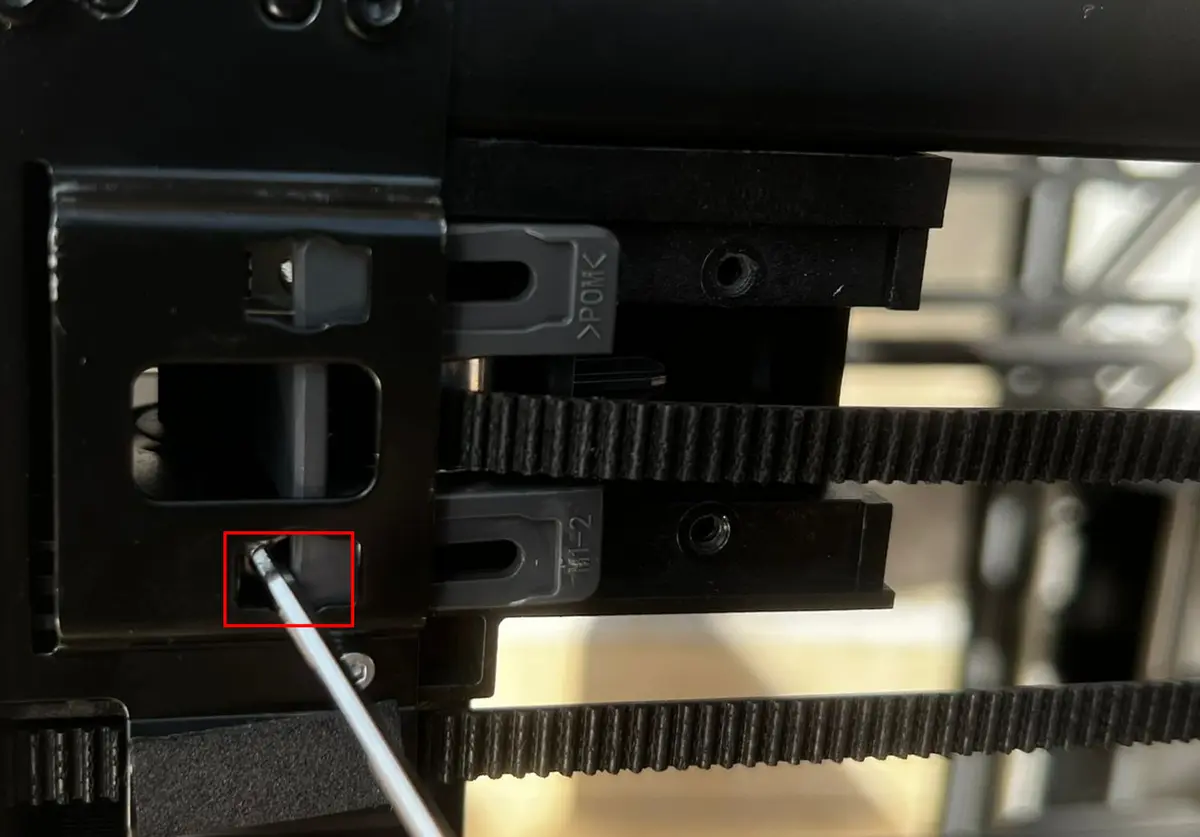

Brug en H 2.0 unbrakonøgle til at skrue de to skruer ud, fjern de to metaldele, og løsn derefter spændesamlingen.

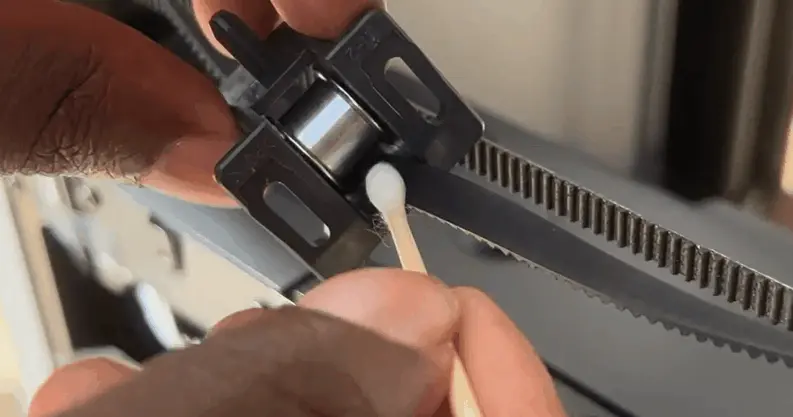

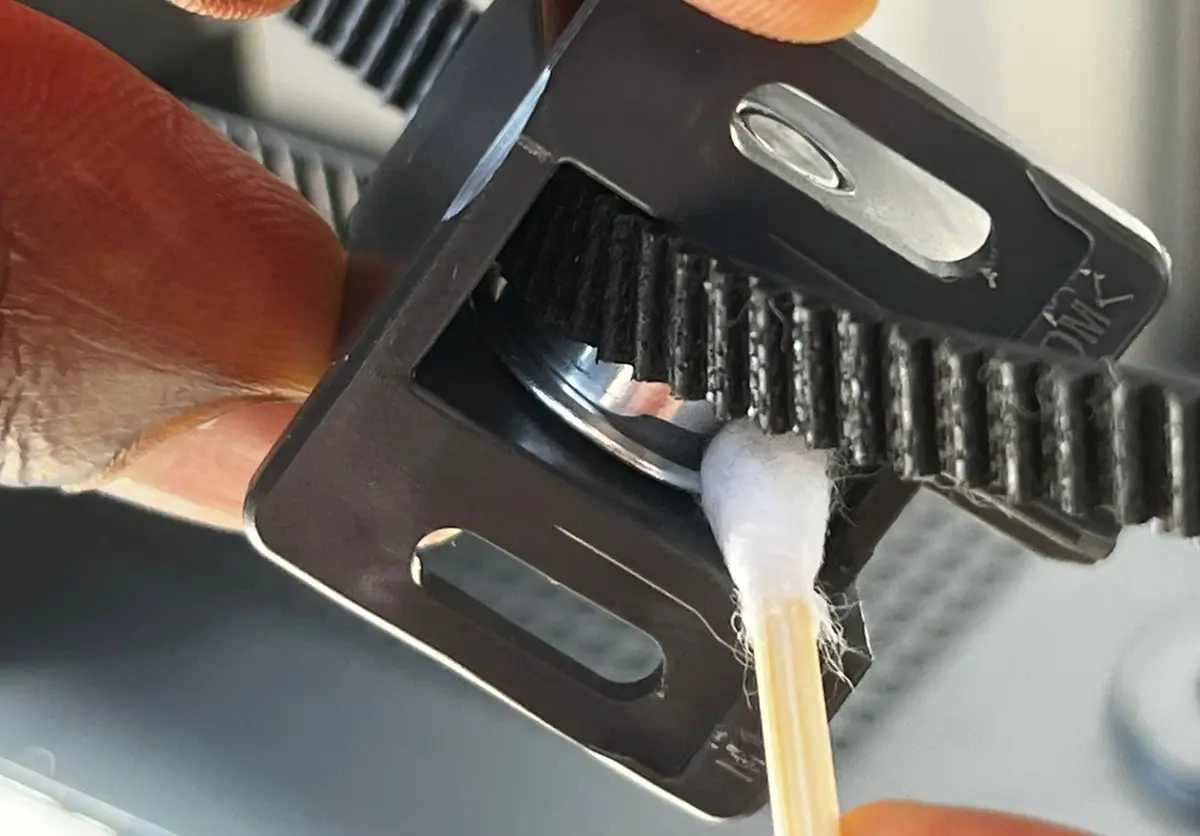

Trin 4: Rengøring af idler pulley'en

Brug en WD-40-vatpind til at rengøre overfladen af idler pulley'en.

Processen er vist nedenfor.

Trin 5: Aktiviteter efter rengøring

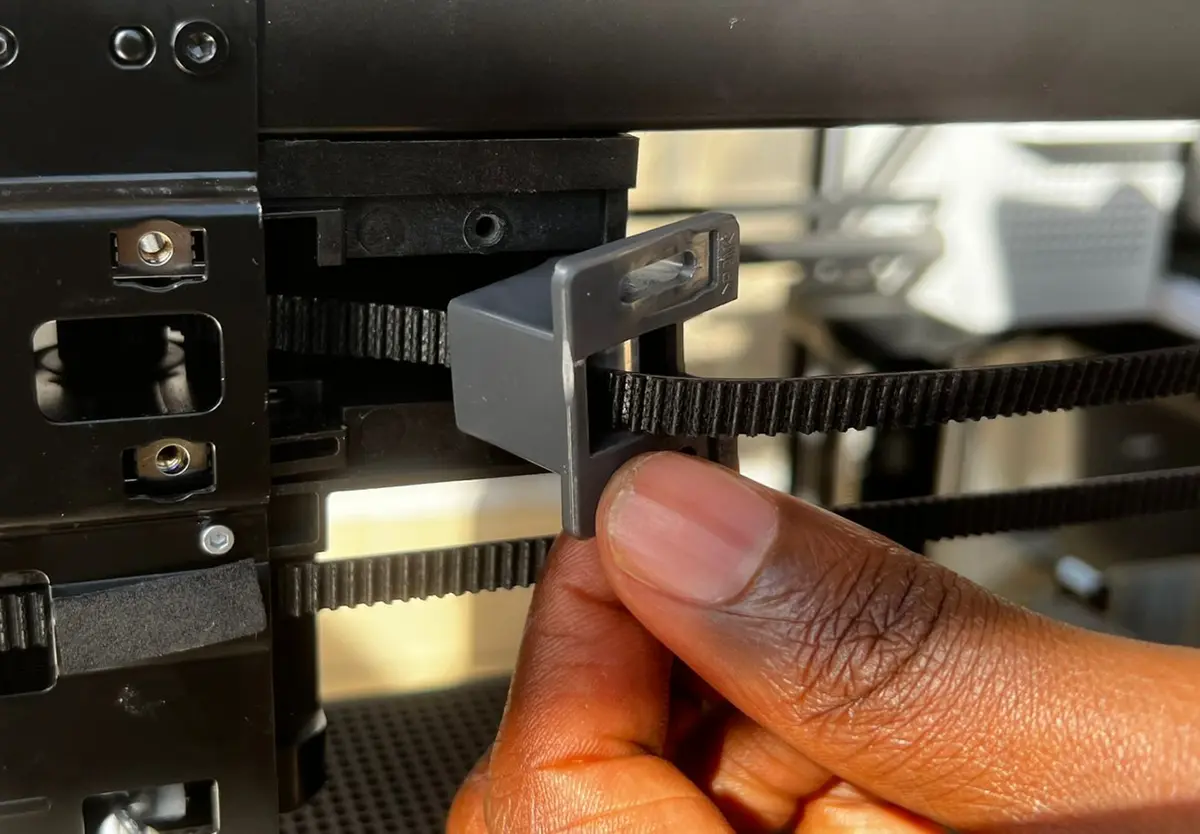

Når rengøringen er færdig, skal du kontrollere, at idler pulley'en bevæger sig frit uden hindringer. Genmonter derefter spændehjulssamlingen.

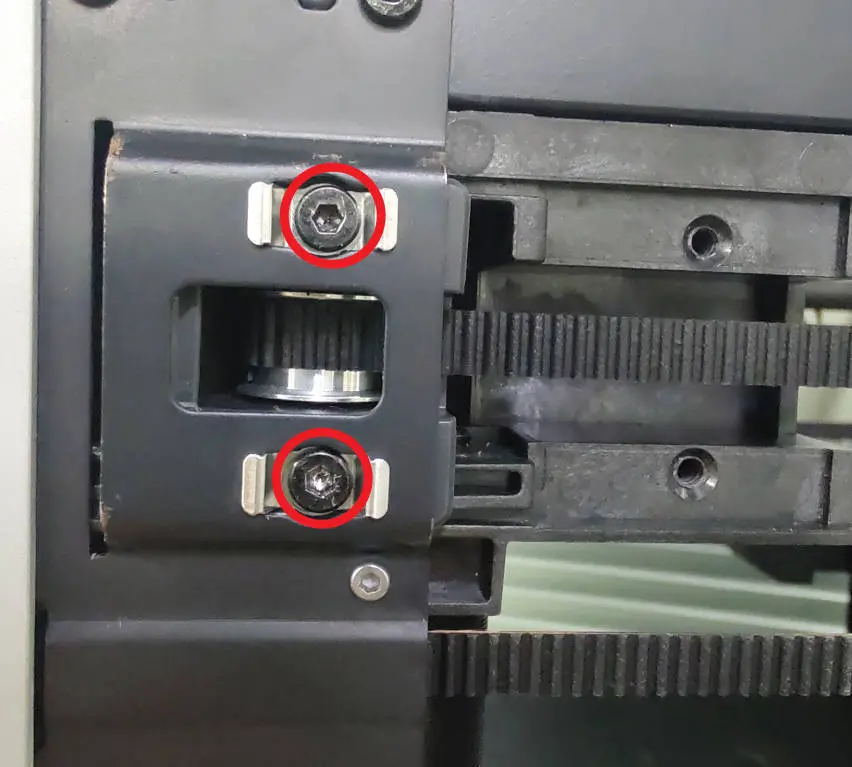

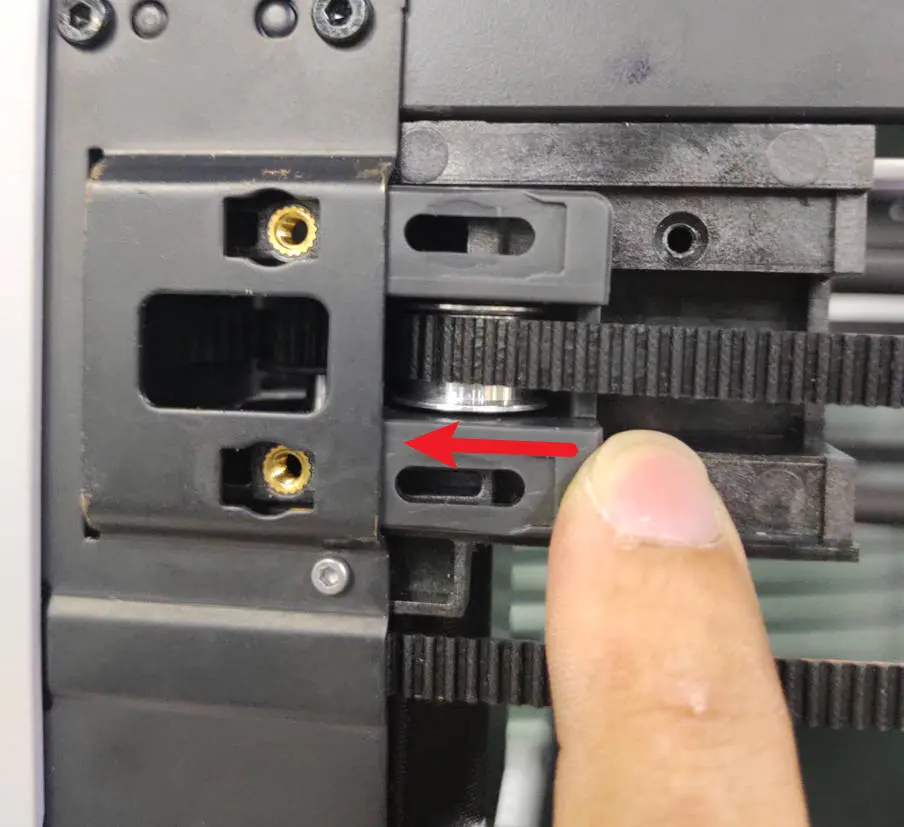

Skub spændehjulssamlingen på plads, og indsæt de to skruer (med beslag). Stram dem ikke helt - lad skruerne sidde løst i første omgang.

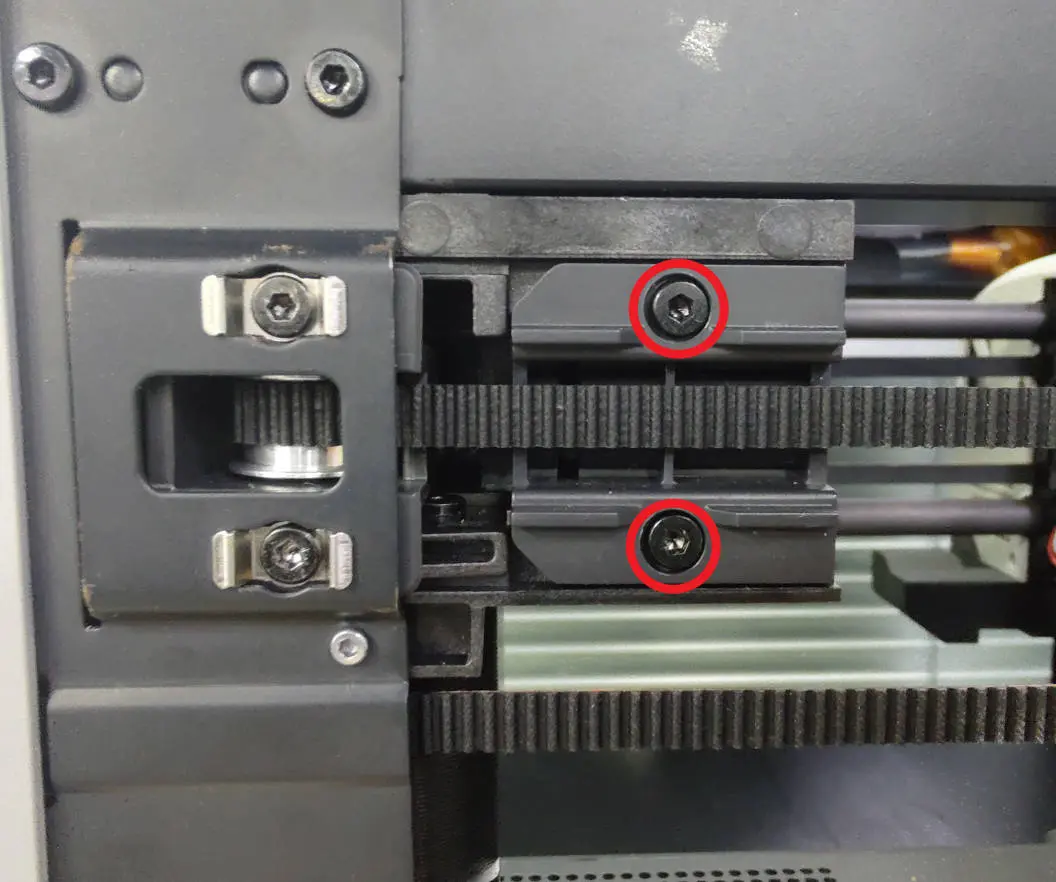

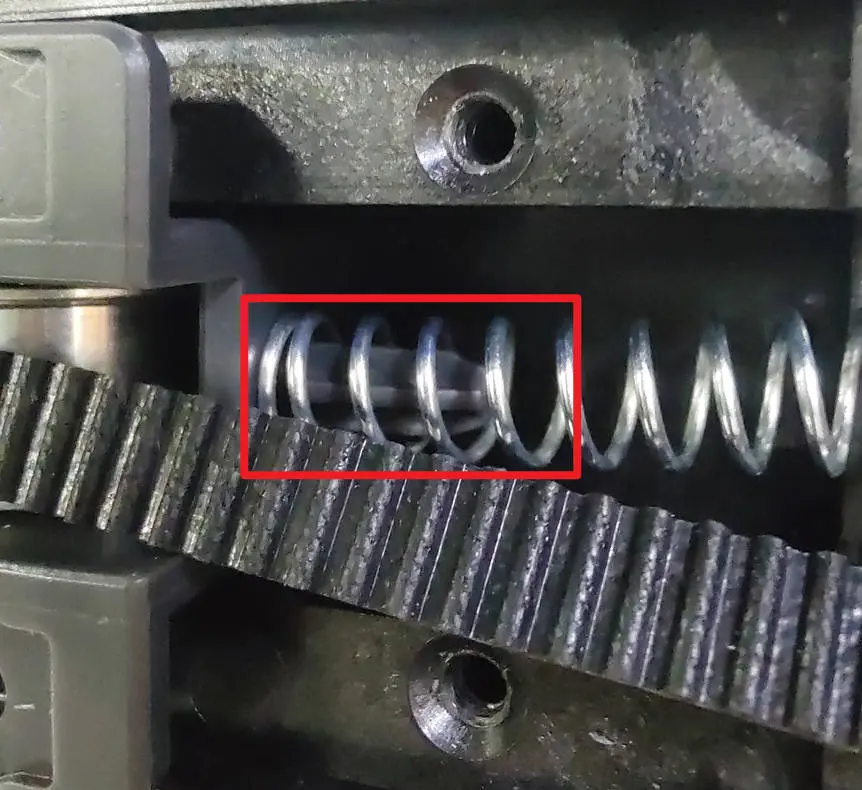

Monter spændefjederen og beslaget, og stram derefter de to skruer for at sikre dem. Sørg for, at fjederen og beslaget er korrekt placeret som vist nedenfor.

Gentag de samme trin for idler pulley'en på den anden side, når denne proces er færdig.

Trin 6: Monter bagdækslet på printeren

Når du har rengjort idler pulleys på begge sider, skal du geninstallere bagdækslet. For at gøre dette skal du føre dækslet gennem PTFE-rørindføringen og derefter fæstne beltestramningsporten på højre side. Sæt og justér derefter venstre side.

Genmonter derefter bagdækslet. Vær opmærksom på de forskellige skruetyper - 10 fingevindskruer og 4 grovgevindskruer som vist nedenfor.

Trin 7: Stram bæltet

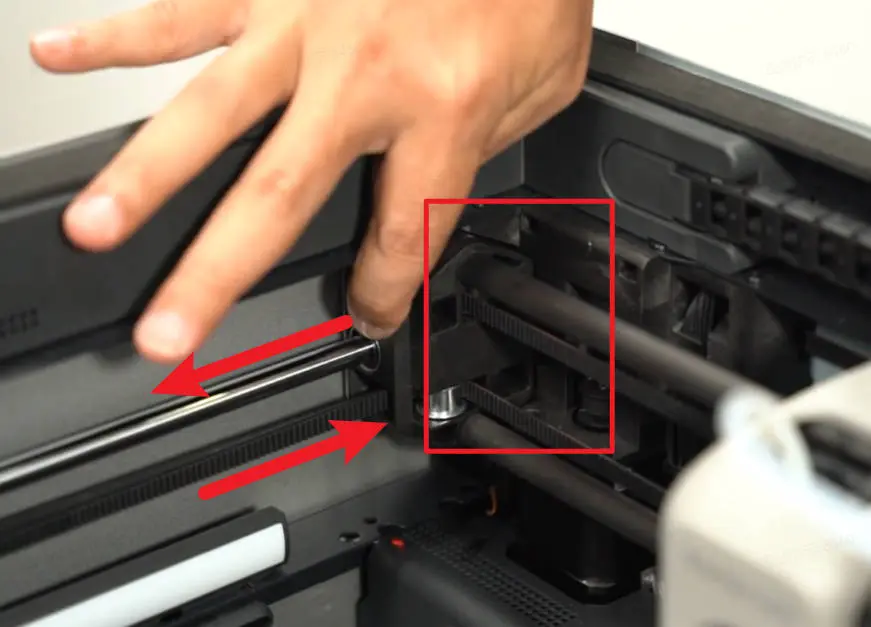

Da beltespændingen kan blive påvirket under rengøringen, er det nødvendigt at stramme den. Løsn de to skruer på den anden spændehjulssamling, hold i pulleys i begge ender af toolhead, og bevæg toolhead frem og tilbage flere gange. Placér til sidst pulleys mod bagsiden, og stram de fire skruer på begge spændehjulssamlinger. For detaljerede instrukser, se videoen i wikien om beltestramning.

Vi har nu gennemført rengøring af idler pulleys med succes. Selvom proceduren er demonstreret med X1-seriens printer som eksempel, gælder den også for P1-seriens printer.
