Vedligeholdelsesanbefaling til Bambu Lab X1

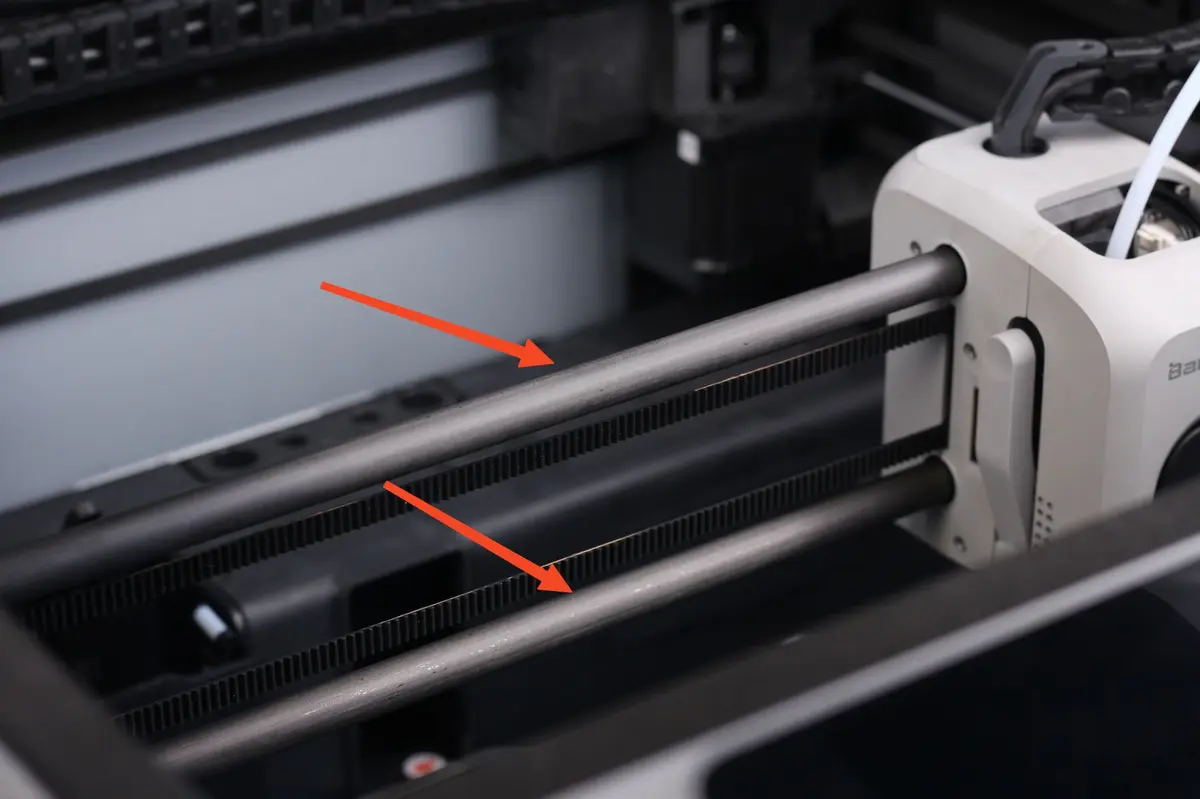

X-aksens kulstofstænger

Selvom kulstofstængerne på X-aksen ikke kræver smøring eller vedligehold, anbefales det at rense dem jævnligt for støv og aflejringer.

Bemærk: Brug ikke fedt på kulstofstængerne, da det gør modstanden unormal og gøre rengøringen vanskelig.

Hvornår?

X-aksens kulstofstænger bør kontrolleres én gang om måneden for støv og aflejringer. Bruges flygtige filamenter som ABS eller ASA, anbefales det at rense stængerne for hver 5. rulle.

Hvornår?

X-aksens kulstofstænger kan renses med isopropylalkohol eller sprit og en støvfri klud. Spray lidt isopropylalkohol på kludet, og gnid forsigtigt kulstofstængerne rene.

Processen er beskrevet i denne guide:
https://www.youtube.com/watch?v=0T43m4FB854

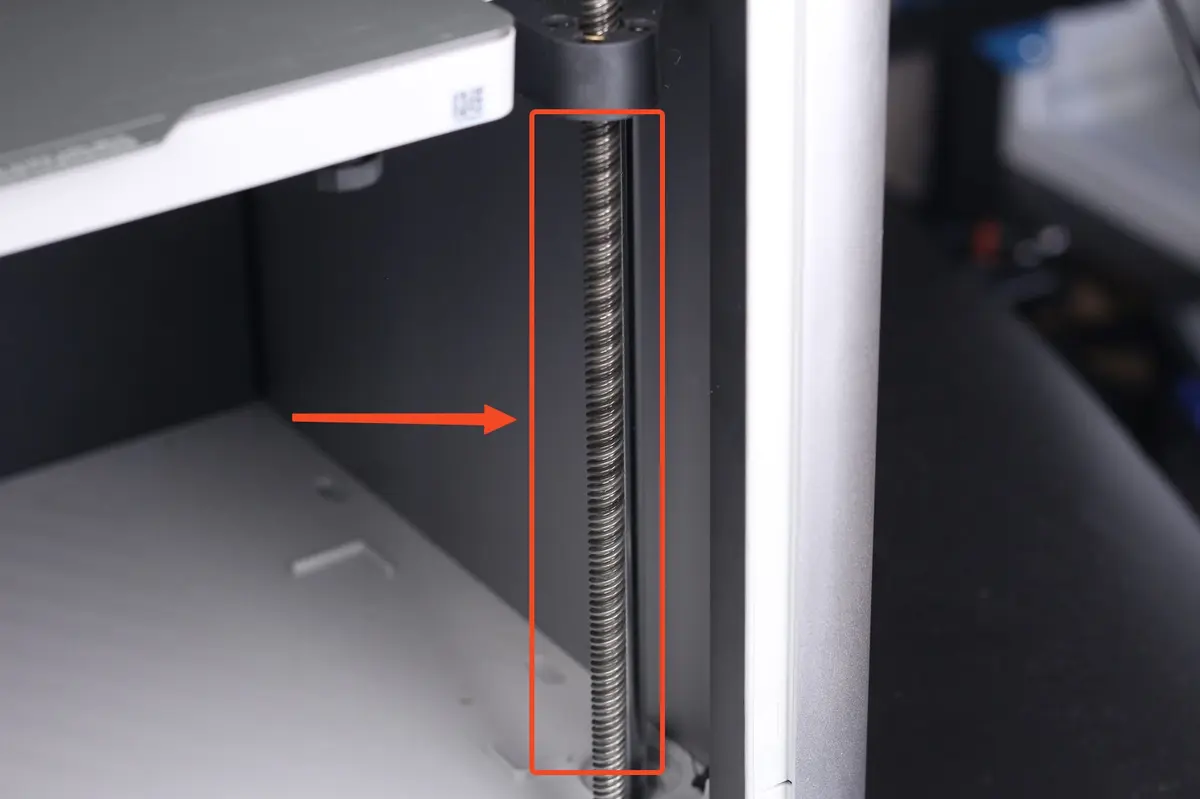

Z-aksens skruer

De tre Z-akse-skruer kræver regelmæssig smøring. De bruges til at bevæge varmepladen langs Z-aksen, og korrekt smøring sikrer en jævn drift.

Hvornår?

Z-aksens skruer bør kontrolleres og smøres hvert tredje måned.

Sådan gøres det

Først skal du rense Z-aksens skruer for støv og plastikpartikler.

Påfør derefter et tyndt lag smørefedt på skruerne. Med varmepladen i hjem-position, påfør et tyndt lag, og flyt derefter varmepladen til en lavere position.

Påfør endnu et tyndt lag fedt på Z-aksens skruer og send varmepladen til hjem-position igen.

Du kan gentage bevægelsen et par gange for at sikre, at fedtet fordeles jævnt. Rens til sidst overskydende fedt væk ved skruemøttrikkerne.

Se også Sådan smører du skruerne.
Du kan bruge BX-300/F-serie fedt fra linket, men andre smøremidler kan også bruges. Populære alternativer er Super Lube 92003 Silicone Lubricating Grease with PTFE eller Lucas Oil 10533 White Lithium Grease.

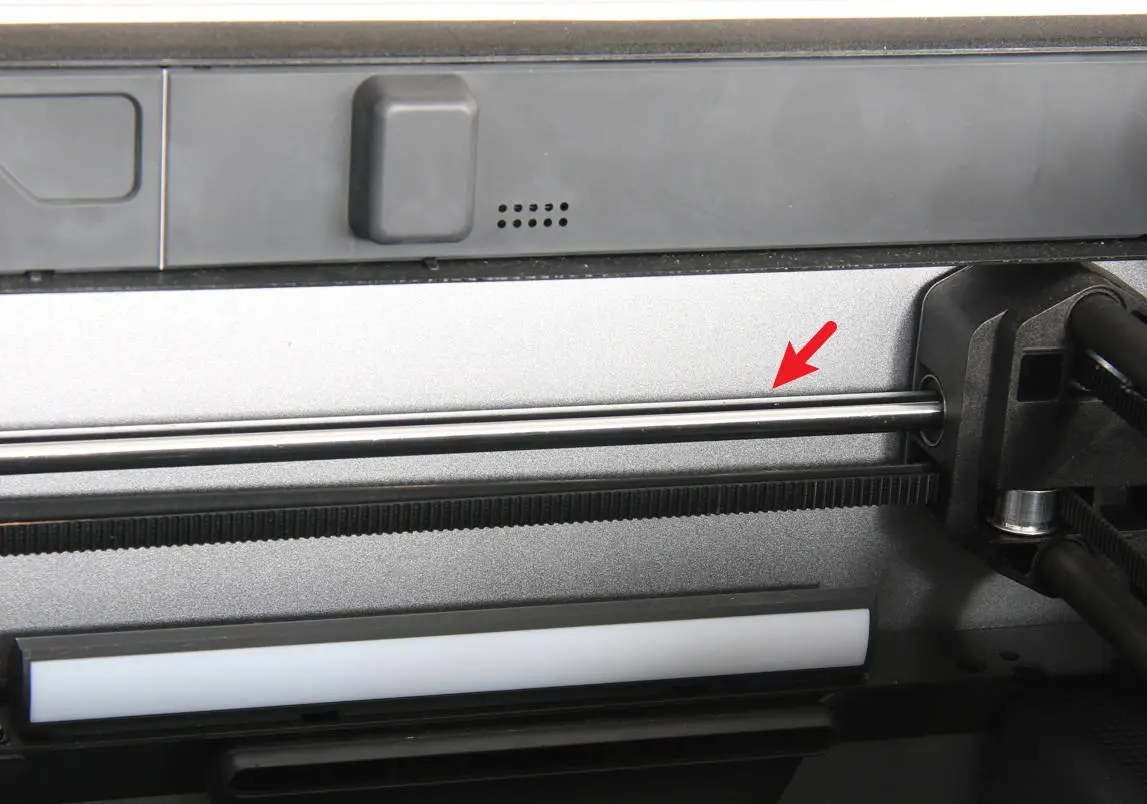

Y- og Z-aksens lineære stænger og lejer

For at sikre jævn bevægelse bruger X1 LMU8-lejer og 8 mm lineære stænger. Lejerne er smurt fra fabrikken - for at forebygge rust og forlænge levetiden anbefales det jævnligt at rense og rustbeskytte de lineære stænger.

De lineære stænger bag på X1-serien kræver typisk ikke oliering. Hvis det er nødvendigt, kan du fjerne bagpanelet for at udføre arbejdet.

Hvornår?

Y- og Z-aksens lineære stænger bør kontrolleres én gang om måneden for støv og aflejringer. Bruges flygtige filamenter som ABS/ASA, anbefales rensning for hver 5. rulle (5 kg).

Rustbeskyttelse af Y- og Z-aksens stænger bør foretages hvert tredje måned.

Sådan gøres det

Y- og Z-aksens lineære stænger kan renses med isopropylalkohol og en støvfri klud. Spray lidt isopropylalkohol på kludet, og gnid forsigtigt stængerne rene.

Rustbeskyttelse af Y- og Z-aksens stænger kan ske ved at spray lidt rustbeskyttelsesolie på en støvfri klud og tørre stængerne over.

Hvis lejerne laver unormal lyd på grund af utilstrækkeligt indvendigt smøremiddel, kan du prøve at påfør lidt fedt på lejet og glide det frem og tilbage et par gange, så fedtet kan trænge ind i lejet og reducere støjen. Denne procedure kan være svær at gennemføre, men den unormale lyd påvirker ikke printydelsen i teorien og kan ignoreres.

Super Lube 52004 Synthetic Lightweight Oil anbefales for bedste resultat.

Ekstrudersamling

X1-ekstruderen kan opsamle filamentstøv og snavs indvendig efter længere tids brug. Visse filamenter producerer mere støv end andre, så behovet varierer.

Hvornår?

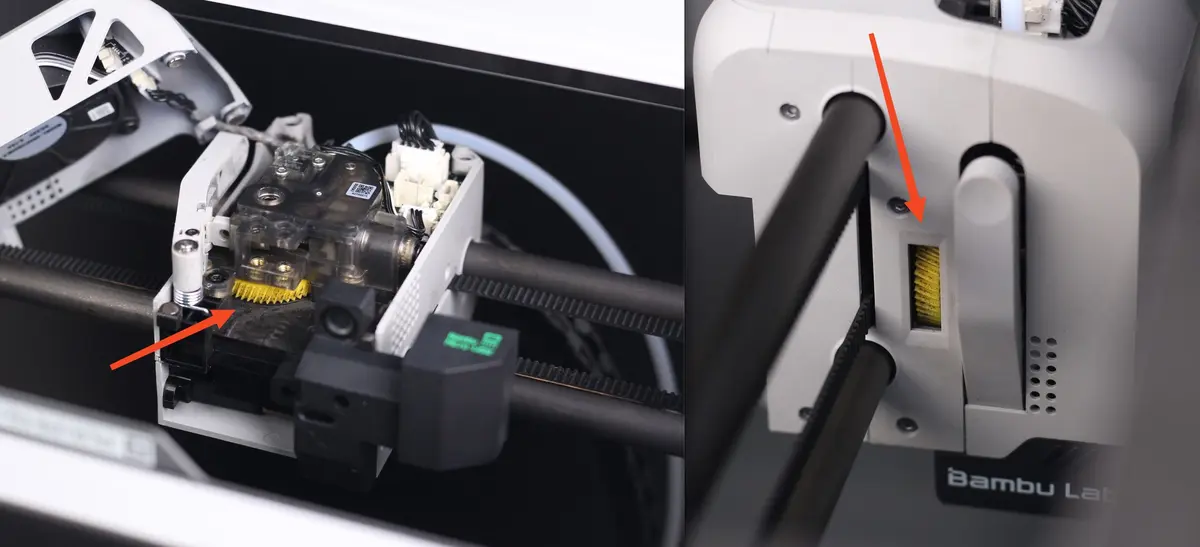

Du bør rense støv inde i ekstruderen, når du kan se små mængder støv på det gule gearhjul. Vi anbefaler at tjekke og rense ekstrudergearet én gang om ugen. Observeres der slitage på ekstrudergearet, bør det udskiftes.

Sådan gøres det

Den hurtigste måde at rense ekstruderen og sikre, at den er fri for snavs og filamentstøv, er at bruge komprimeret luft og blæse det hen over det gule gear.
Du kan også fjerne hotend'en og blæse komprimeret luft ind under ekstruderen. Det renser det meste filamentstøv.
Vi anbefaler også at læse Vedligeholdelsesvejledning til ekstruder: Rengøring og smøring for detaljerede instruktioner om rengøring af ekstruderen.

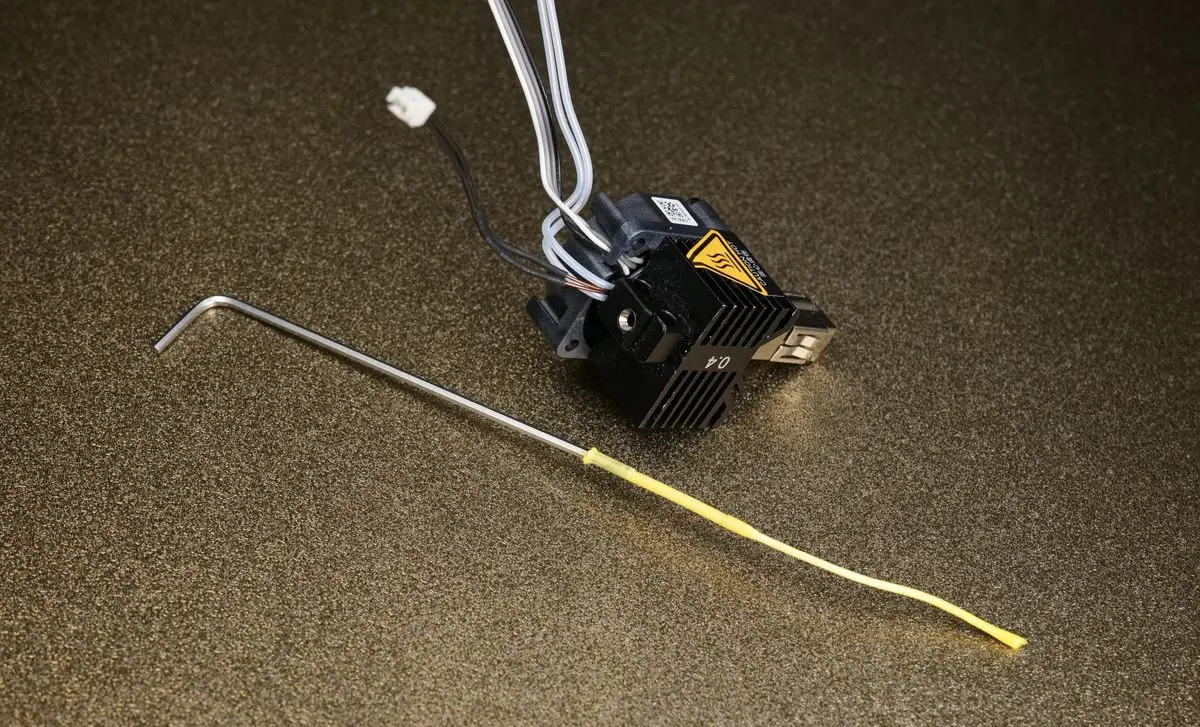

Rengøring af hotend

Det er meget vigtigt at rengøre hotend'en regelmæssigt og sikre, at dens indre er rent.
Derudover er det vigtigt at kontrollere, at hotend'en er ret og ikke har bøjninger som følge af en printfejl.

Hvornår?

Hotend'en bør renses jævnligt, særligt når du skifter fra én filamenttype til en anden.

Sådan gøres det

Følg vejledningen til udbedring af tilstoppet nozzle/hotend på X1 for at udføre en komplet nozzle-rensning, inklusiv et par cold pulls for at bringe hotend'en tilbage til original ydeevne.

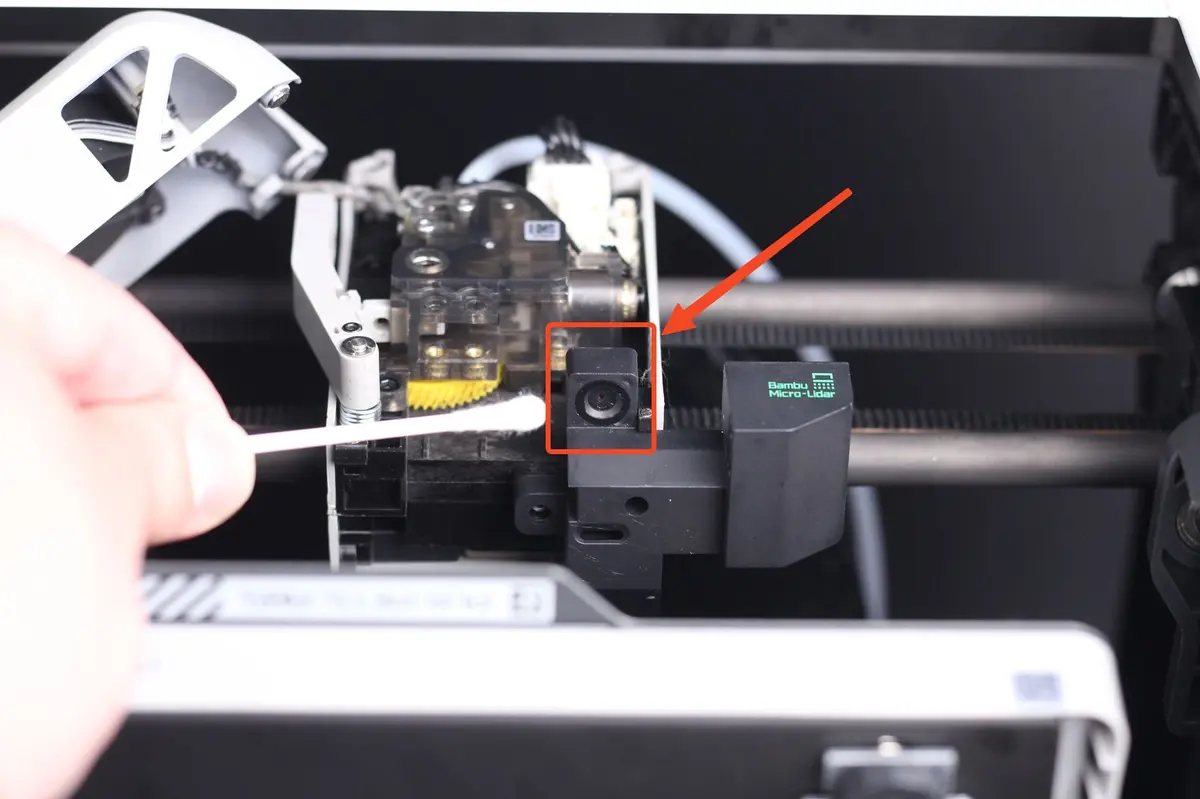

Bambu Micro Lidar

Micro Lidar bruger et lille kamera og en laser til kalibrering. Kameraet og laseren skal holdes rene for jævn drift.

Hvornår?

Micro Lidar skal renses, når der vises en fejlmeddelelse, eller lyset er unormalt. Printes der regelmæssigt med ABS, skal kameraet renses hvert 3-5. dag, da ABS-partikler kan ophobes på kameralinsen.

Sådan gøres det

Brug en mikrofiberklud med lidt isopropylalkohol og gnid forsigtigt Micro Lidars kamera. Et vatpinde kan også bruges, da det giver lettere adgang til kameraet.

Filamentskærer

Filamentskæreren i X1-ekstruderen skærer filamenter jævnligt under filamentskift. Bladet kan blive sløvet efter brug af et par ruller filament og bør kontrolleres regelmæssigt for at sikre, at det stadig er skarpt.

Hvornår?

For almindelige filamenter som PLA/PETG/ABS/PC bør bladet kontrolleres for hver 3-5. rulle. Er bladet sløvet, skal det udskiftes.

For abrasive filamenter som PA+CF/PA+GF kan skæreren slides meget hurtigere, så vi anbefaler at tjekke det efter 1-2 ruller abrasivt materiale. Er bladet sløvet, skal det udskiftes.

Opdatering: Vi har konstateret, at efter ca. 5.000-7.000 filamentskæringer kan bladet blive sløvet, men uden at deformere sig som vist på billedet ovenfor.
Oplever du problemer med AMS-filamentsretraktioner, anbefaler vi at udskifte bladet for bedst muligt resultat. Er bladet skarpt, kappes filamenter rent og giver normalt ingen problemer under drift.

Sådan gøres det

Processen for udskiftning af filamentskæreren er beskrevet i denne Wiki-artikel.

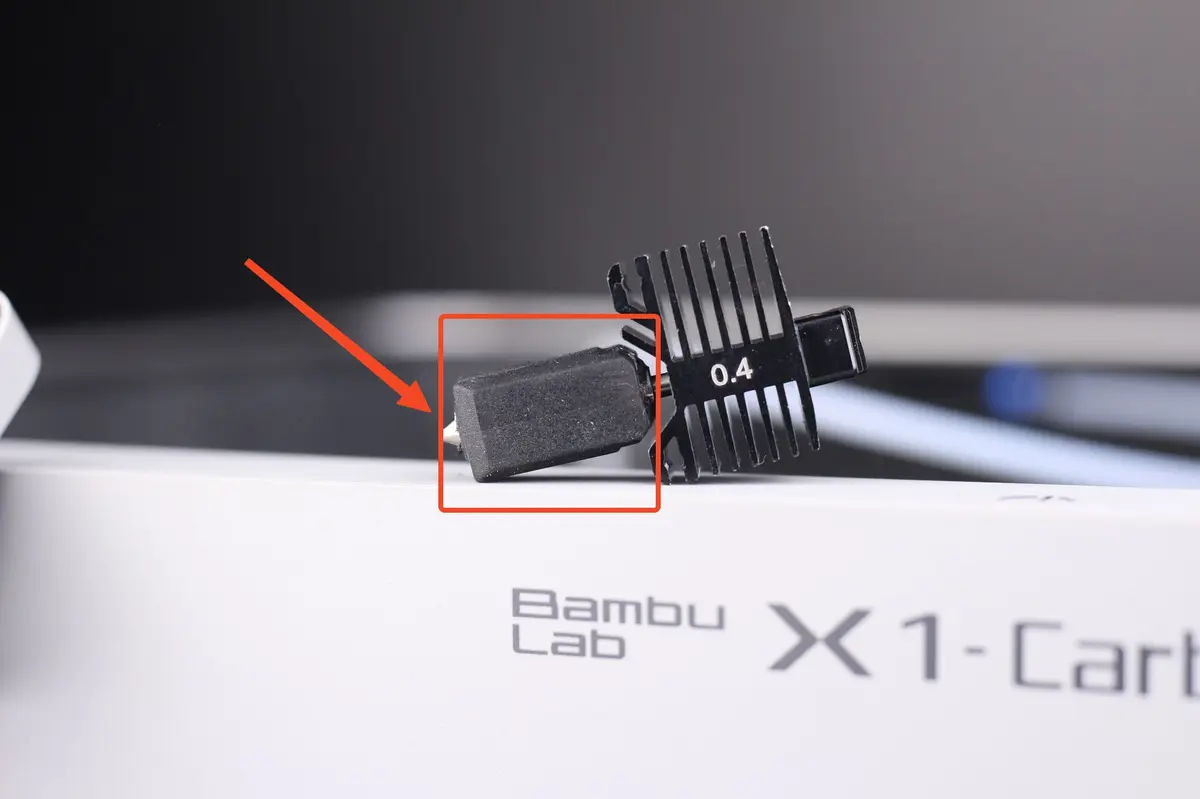

Hotend-silikonestrømpe

Silikonestrømpen rundt om hotend'en hjælper med at opretholde en jævn temperatur og beskytter samtidig hotend'en mod plastikopbygning under printning.

Hvornår?

Silikonestrømpen bør udskiftes, hvis der er synlige tegn på slitage, eller hvis den ikke længere sidder sikkert på hotend'en.

Sådan gøres det

Fjern simpelthen den gamle silikonestrømpe fra hotend'en og monter en ny.

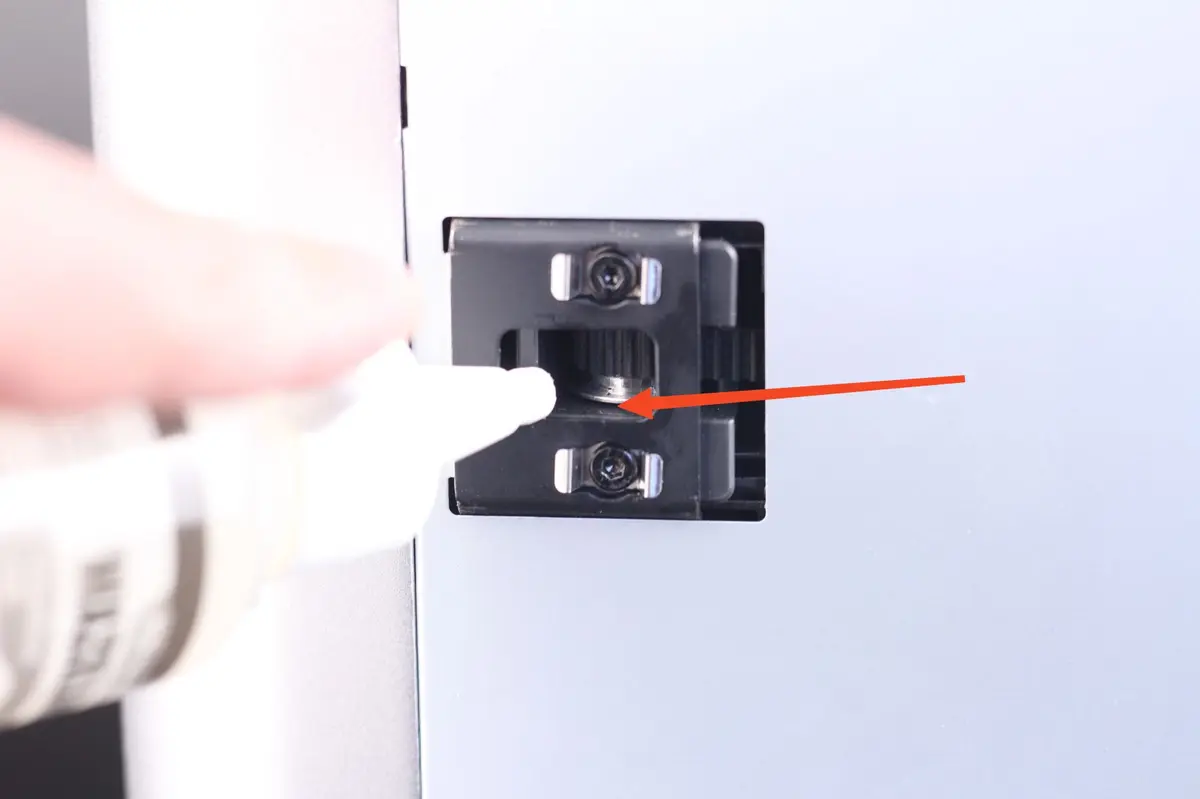

Spændhjul

Der er monteret flere spændhjul på printeren. Disse spændhjul har forseglede lejer, der ikke kræver smøring, men vi anbefaler stadig at tilsætte lidt smøreolie mellem spændhjulsflanchen og den plastikophanger for at undgå pipende lyde.

Hvornår?

Når der forekommer pipende lyde under printning eller bevægelse af XY-aksen.

Sådan gøres det

Påfør en lille mængde smøreolie oven på og under spændhjulet, i området mellem spændhjulslanchen og plastikophangeren, om nødvendigt. Undgå at tilsætte olie til spændhjulene, hvis der ikke forekommer pipende lyde, for at forebygge støvopbygning.

Super Lube 52004 Synthetic Lightweight Oil anbefales for bedste resultat.

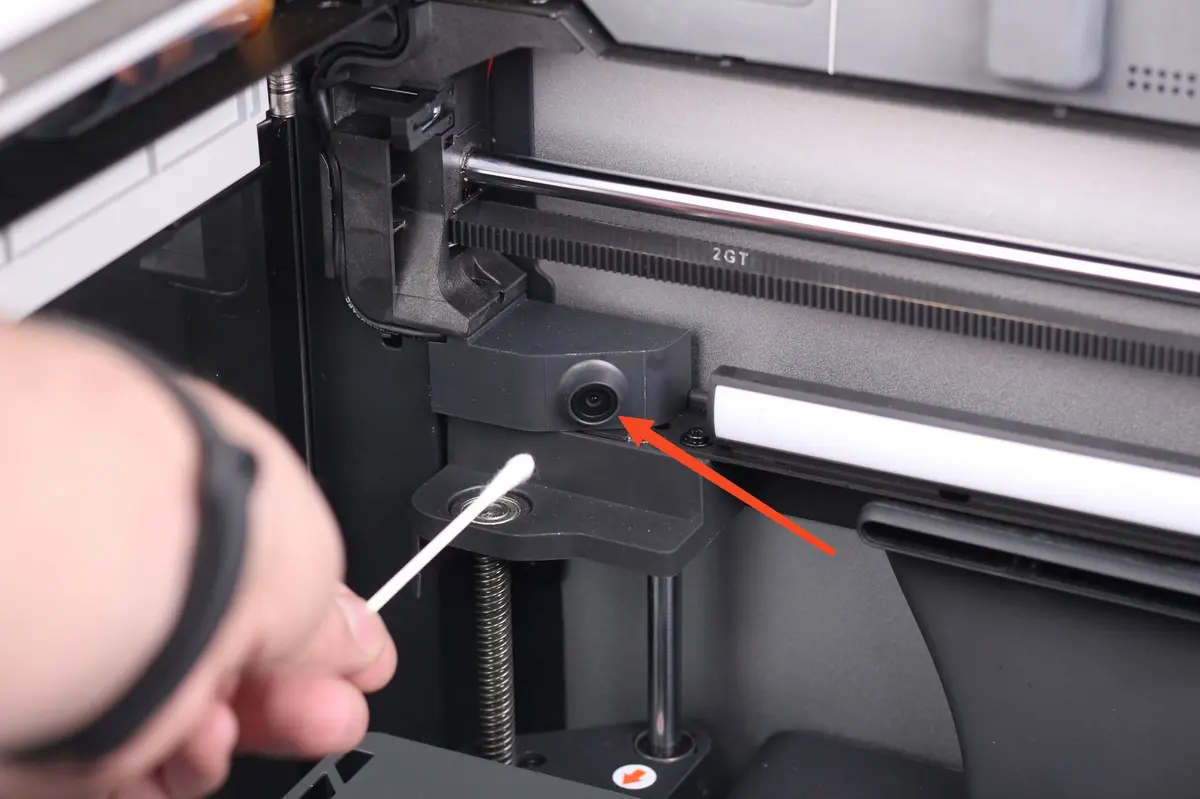

Kammerkamera

Kammerkameralinsen bør renses regelmæssigt for at sikre et klart billede.

Hvornår?

Vi anbefaler at rense kameralinsen, når billedet er sløret eller synligt snavset. Printes der med ABS, anbefaler vi at rense det ugentligt.

Sådan gøres det

Brug en mikrofiberklud med lidt isopropylalkohol og gnid forsigtigt kammerkameraet. Et vatpinde kan også bruges, da det giver lettere adgang til kameraet.

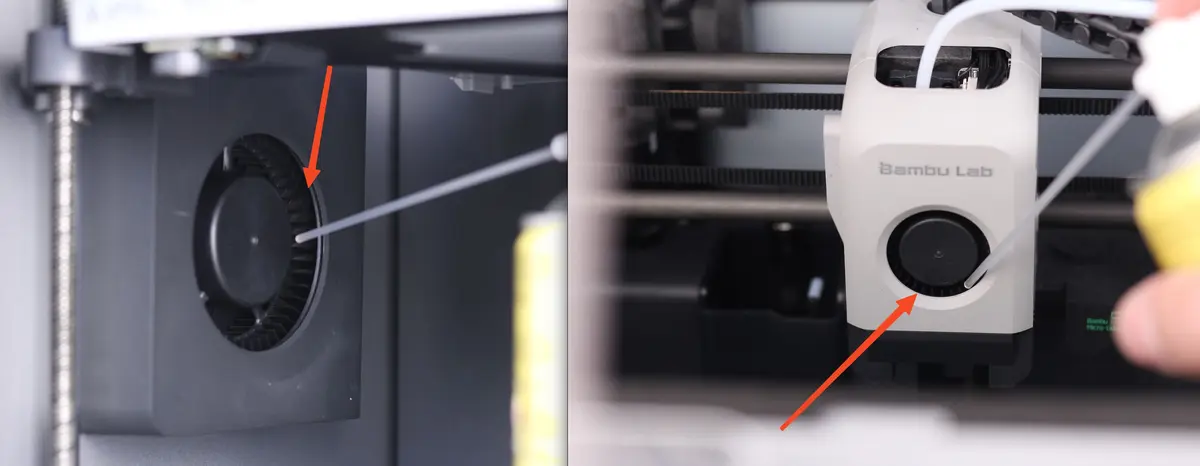

Deludkøjlingsventilatorer

Der er flere ventilatorer, der bør kontrolleres jævnligt for støv- og snavsoopbygning: hotend-ventilator, frontdækselventilatoren, kammerudstødningsventilatoren og hjælpeventilatoren. De bør kontrolleres regelmæssigt for at sikre jævn drift og lang levetid.

Hvornår?

Vi anbefaler at tjekke ventilatorerne ugentligt for at fjerne eventuelle aflejringer eller støv på vingerne.

Sådan gøres det

Med printeren slukket anbefaler vi brug af komprimeret luft. Hold ventilatorvingerne stille, og brug det komprimerede luft til at blæse eventuelle støv- eller snavsaflejringer væk.

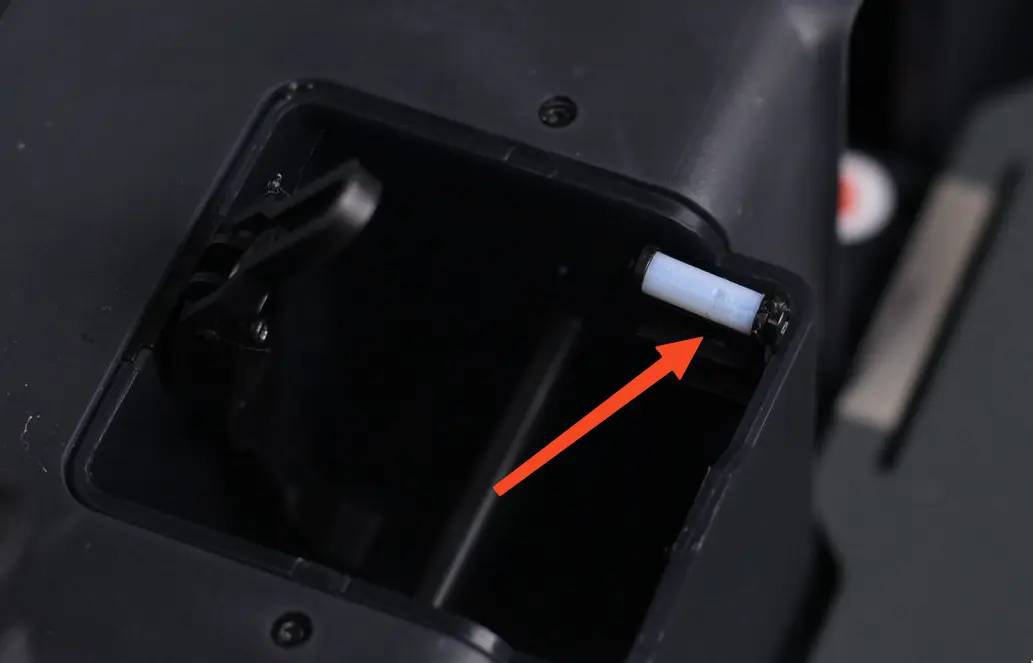

Nozzle-viskeren

Nozzle-viskeren er en vigtig del af X1, der jævnligt skal tjekkes for at sikre, at den er ubeskadiget, og at rensningsprocessen fungerer korrekt.

Hvornår?

Nozzle-viskeren bør tjekkes for hvert print for at sikre, at den er fri for filamentaflejringer, og at PTFE-siden ikke er beskadiget. Viskeren skal også være vandret for korrekt funktion.

Sådan gøres det

Er nozzle-viskeren beskadiget, anbefaler vi at udskifte den med en reservedel i henhold til denne Wiki-guide.

Nozzle

Efter længere tids brug kan nozzlen opsamle rester eller snavs på overfladen og indvendigt. Regelmæssig rengøring og vedligehold er nødvendigt for at forebygge printproblemer og forlænge nozzlens levetid.

Hvornår?

Er nozzleoverfladen snavset, eller forekommer der underekstrudering under printning, anbefaler vi vedligehold af nozzlen. Særligt ved printning med kulstofmaterialer er regelmæssigt vedligehold vigtigt for at sikre stabil ekstrudering.

Sådan gøres det

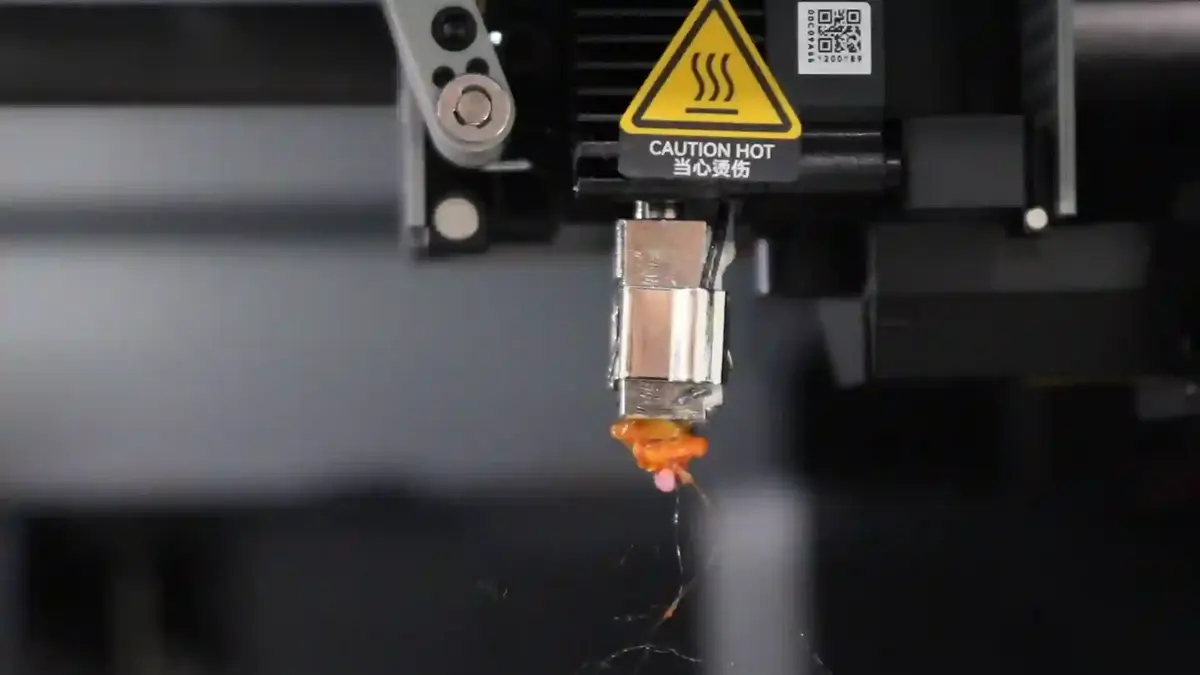

• Fjern forsidedækslet på ekstruderen, montér hotend-silikonestrømpen af, og opvarm nozzlen til 200°C.

• Brug derefter varmebeskyttende handsker og rens nozzleoverfladen med tissue, klud eller pincet.

• Se videovejledningen nedenfor for cold pull - til fjernelse af restaffaldringer fra hotend'ens indre og nozzlen.

PTFE-rørkobling

Når du oplever følgende situationer, kan du afhjælpe problemet ved at udskifte PTFE-rørkoblingen:

• PTFE-røret kan ikke sikres, fx når PTFE-røret ikke kan fixeres til ekstruderen.

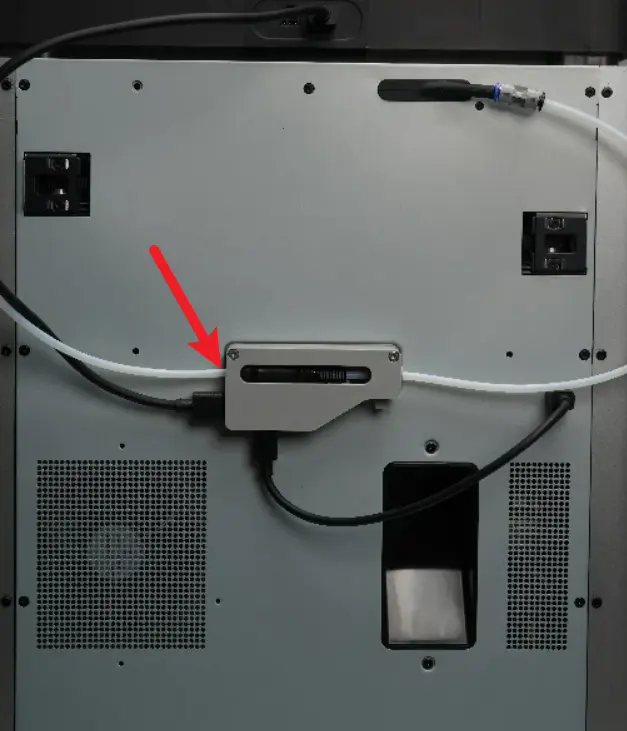

• Filamenter kan ikke passere igennem de pneumatiske fittings, fx når filamenter ikke kan passere igennem bufferen (som vist på billedet nedenfor, typisk på grund af intern beskadigelse af fittingen).
• PTFE-rørkoblingen er beskadiget.

Udskiftning af pneumatisk stikforbindelse (PTFE-rørkobling) | Bambu Lab Wiki

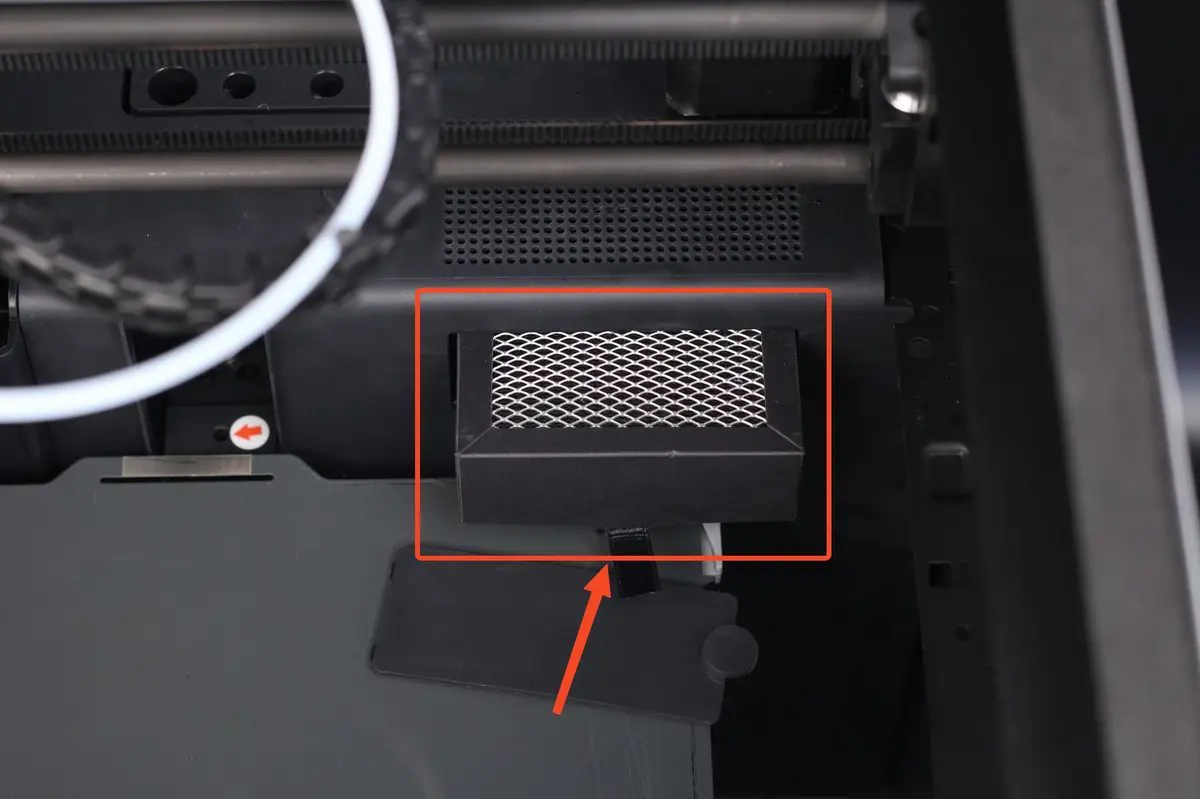

Aktivt kulluftfilter

Det aktive kulluftfilter bruges til at filtrere nogle af de partikler, der genereres under printning, og bør udskiftes regelmæssigt.

Hvornår?

Vi anbefaler at udskifte det aktive kulluftfilter hvert tredje måned, hvis printeren bruges ca. 8 timer dagligt. Bruges printeren som produktionsmaskine, anbefaler vi at skifte filtret månedligt.

Sådan gøres det

Det er nemt at udskifte det aktive kulluftfilter. Tag simpelthen det gamle filter ud og monter det nye, som beskrevet i denne Wiki-artikel.

Bidrag fra fællesskabet

Anbefalet vedligeholdelsesvideo til X- og P-serien (Bambu Lab) (af 3D_Print_Stuff)

Denne artikel beskriver nogle af vedligeholdsmetoderne og værktøjet til X- og P-serien.
