Udskiftning af Extruder Connection Board - X1-serien

Extruder Connection Board - X1-serien

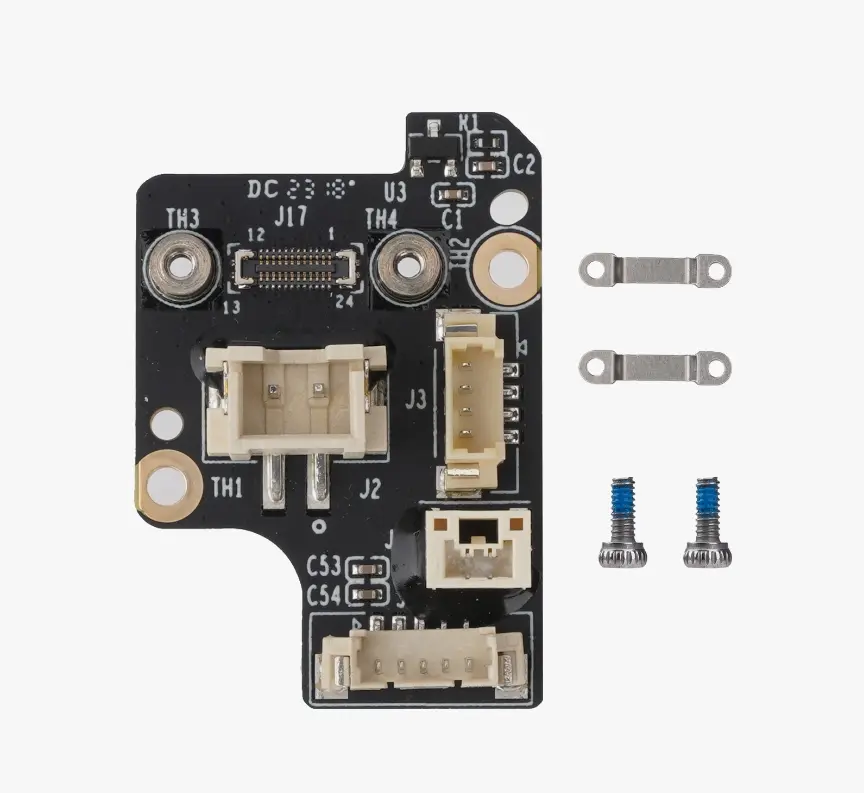

Extruder Connection Board til X1-serien

Hvornår skal det bruges?

  • Stik og komponenter er beskadiget
  • Problemer er fundet via analyse af printerens LOG

Nødvendige værktøjer og materialer

  1. H1.5 unbrakonøgle
  2. Bambu Lab Extruder Connection Board
  3. Silikonelim
  4. Skalpel eller en skarp kniv

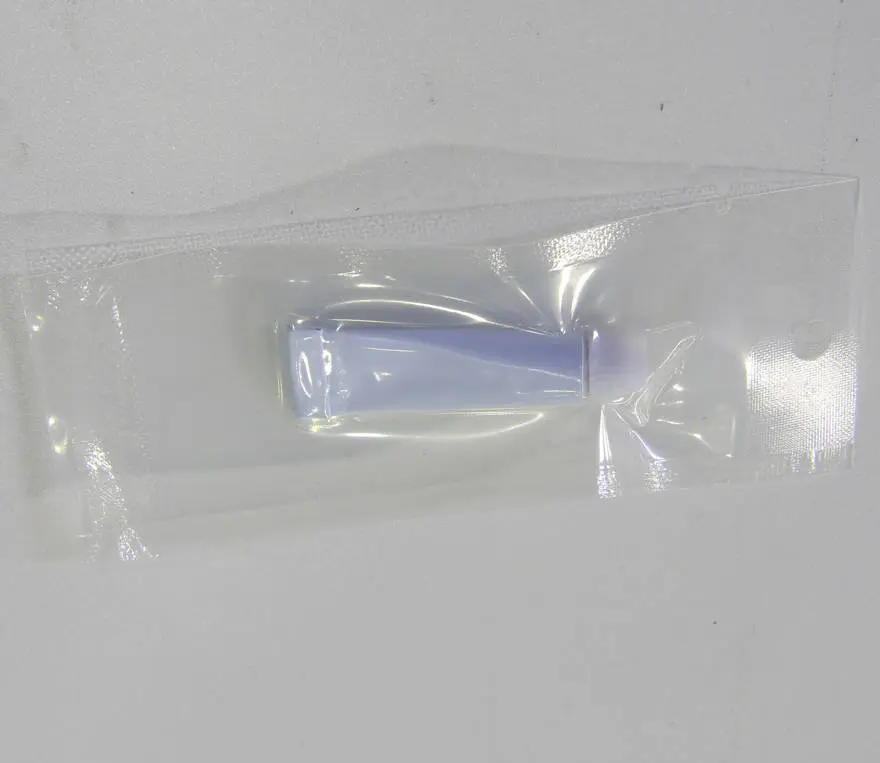

Nødvendige værktøjer til udskiftning af Extruder Connection Board

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren inden ethvert vedligeholdelsesarbejde på printeren og dens elektronik, herunder toolhead-kabler, da det at lade printeren være tændt under sådanne opgaver kan forårsage kortslutning, som kan medføre yderligere elektronisk skade og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan du blive bedt om at skille nogle dele ad, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skader.

Derfor er det vigtigt at slukke for printeren og frakoble den fra strømkilden, inden du udfører vedligeholdelsesarbejde. Dette vil forhindre kortslutninger eller skader på printerens elektronik. På den måde kan du undgå potentielle skader på printerens elektroniske komponenter og sikre, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til denne vejledning, så åbn en ny supporthenvendelse på vores supportside, og vi vil gøre vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Demonteringstrin

Trin 1 - Fjern frontkabinettet

Åbn frontkabinettet og læg det op mod kulstofrøret som vist nedenfor. Gør dette forsigtigt for at undgå at beskadige de tilsluttede kabler.

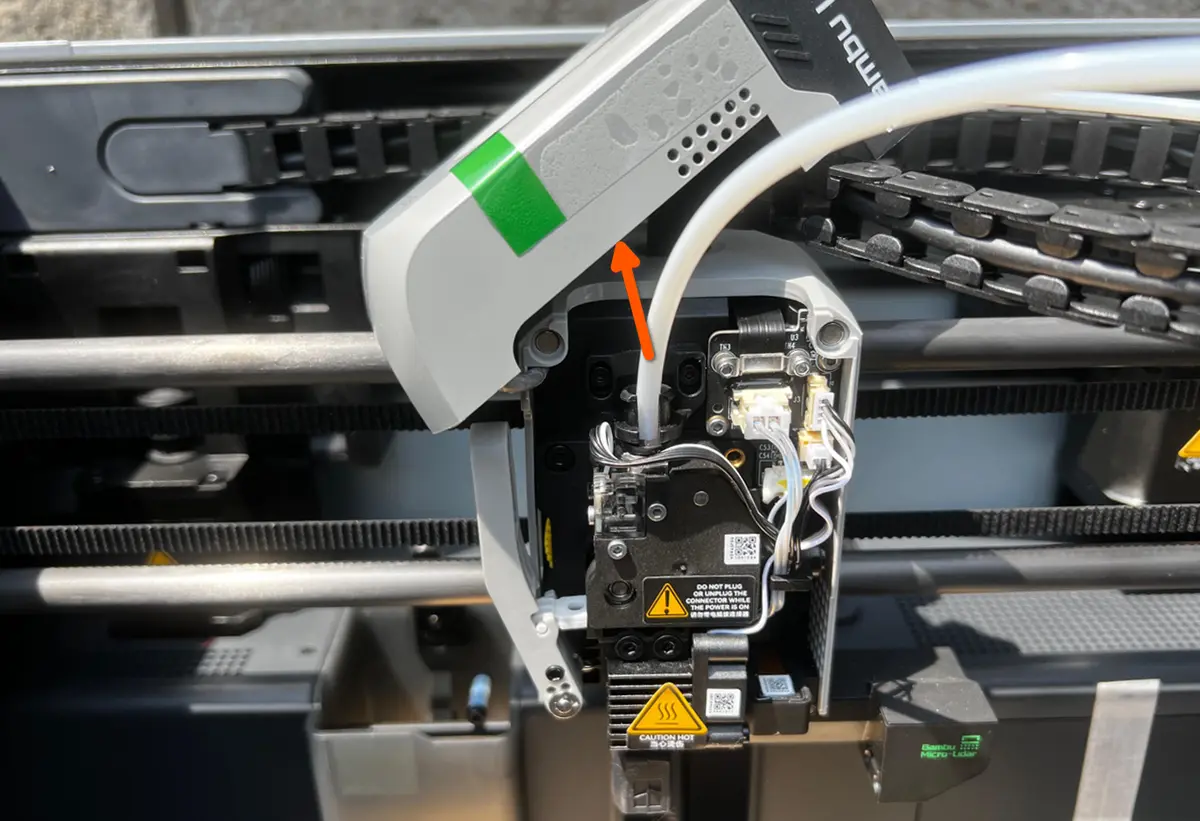

Frontkabinet fjernet fra ekstruderen

Trin 2 - Frakobl kablerne fra Extruder Interface Board

Frakobl de tre hotend-kabler, der er tilsluttet interface-kortet.

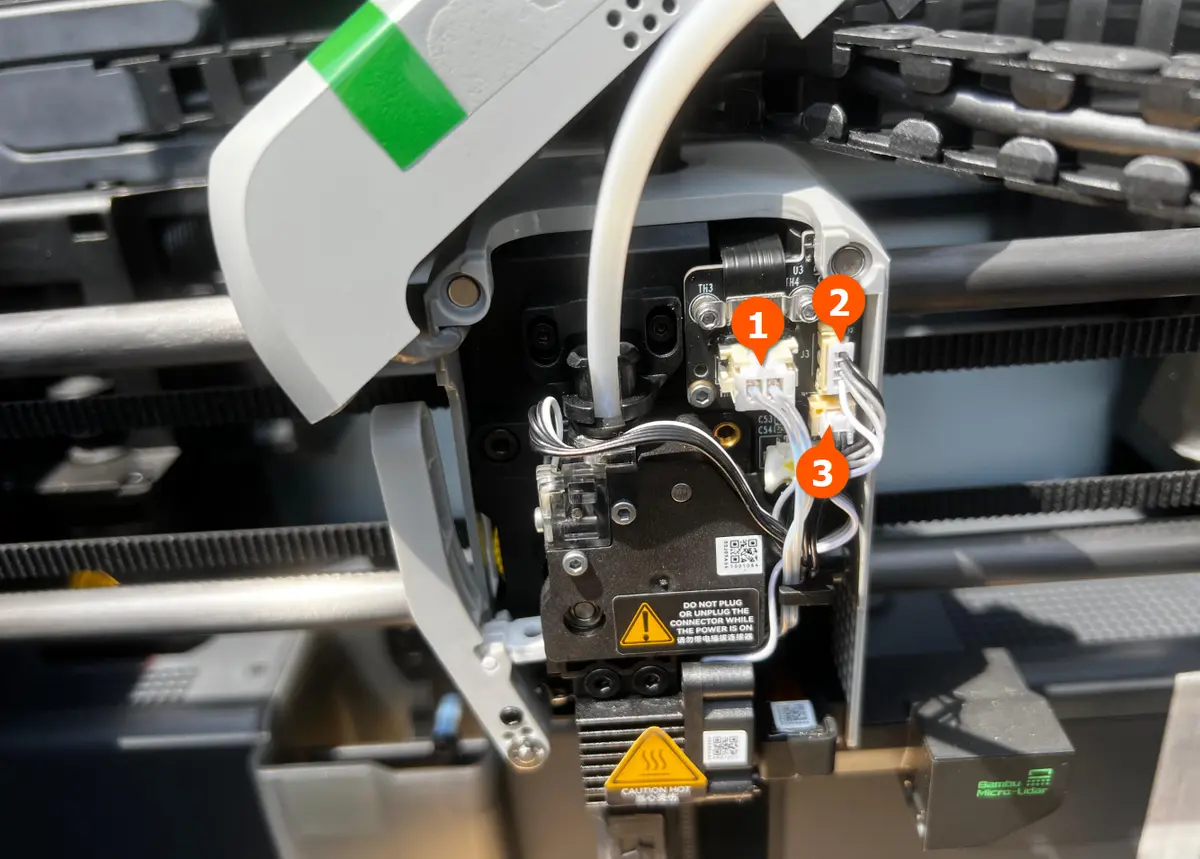

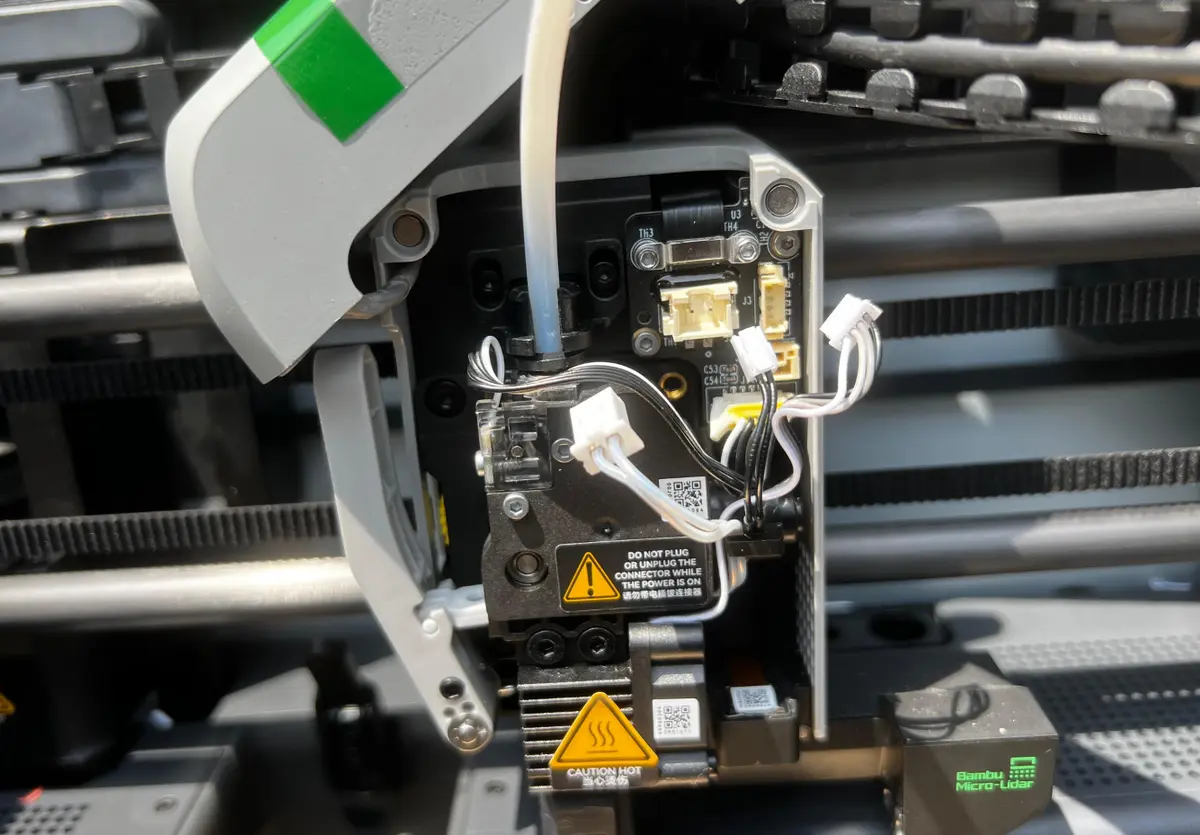

Frakoblede kabler fra interface-kortet - visning 1Frakoblede kabler fra interface-kortet - visning 2

Advarsel: For kabler 1 og 2 skal du fjerne dem ved at holde og trække i stikket, ikke i ledningerne. For kabel 3 har stikket en lås. Tryk på låsen for at frigøre det i stedet for at trække i ledningerne eller stikket, da dette kan få hele PCB-stikket til at løsne sig. Låsens placering er vist nedenfor.

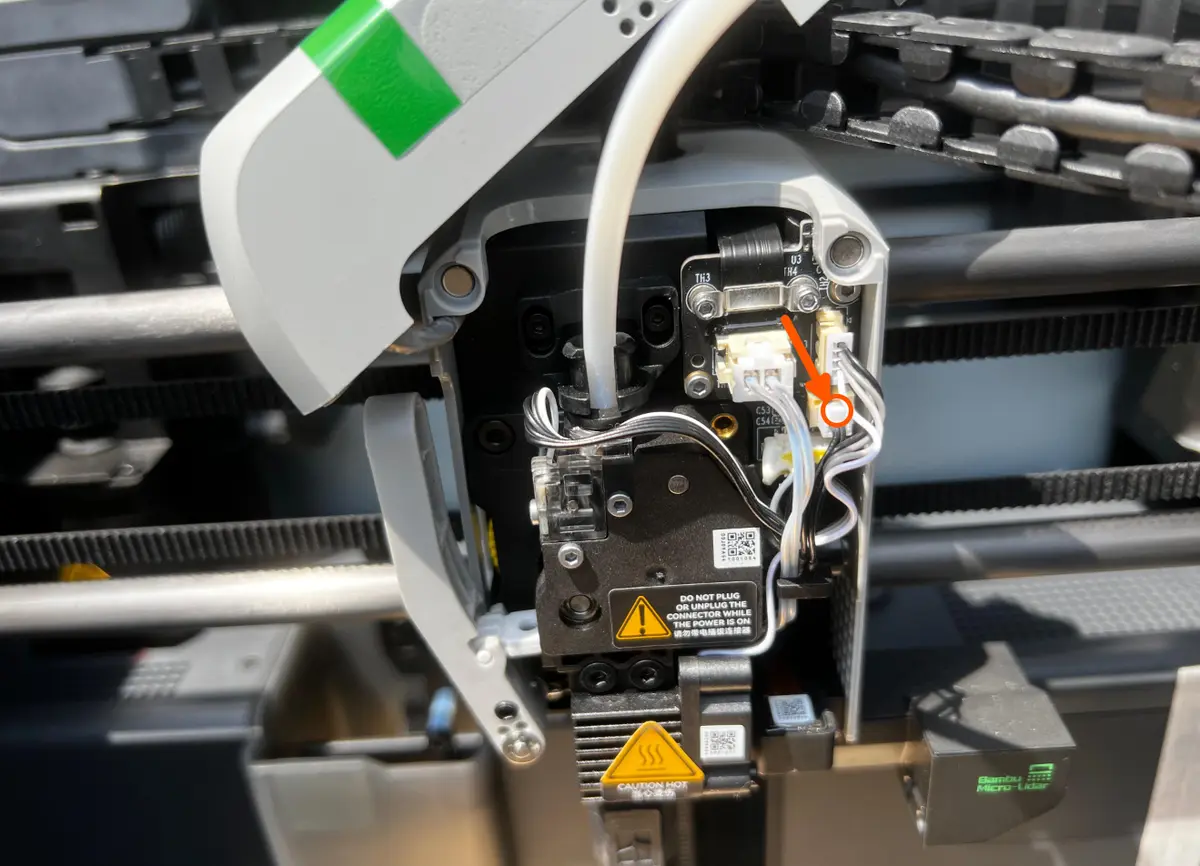

Låsens placering på kabel 3

Fjern ikke ekstruderkablet i bunden endnu. Fjern det først efter at have taget extruder interface-kortet ud, da det er fastgjort med silikonelim. Dette hjælper med at undgå at beskadige andre dele i processen.

Trin 3 - Fjern skruerne og FPC-kablet

Fjern de fire skruer med H1.5 unbrakonøglen. Husk at beholde beslaget i de første to skruer.

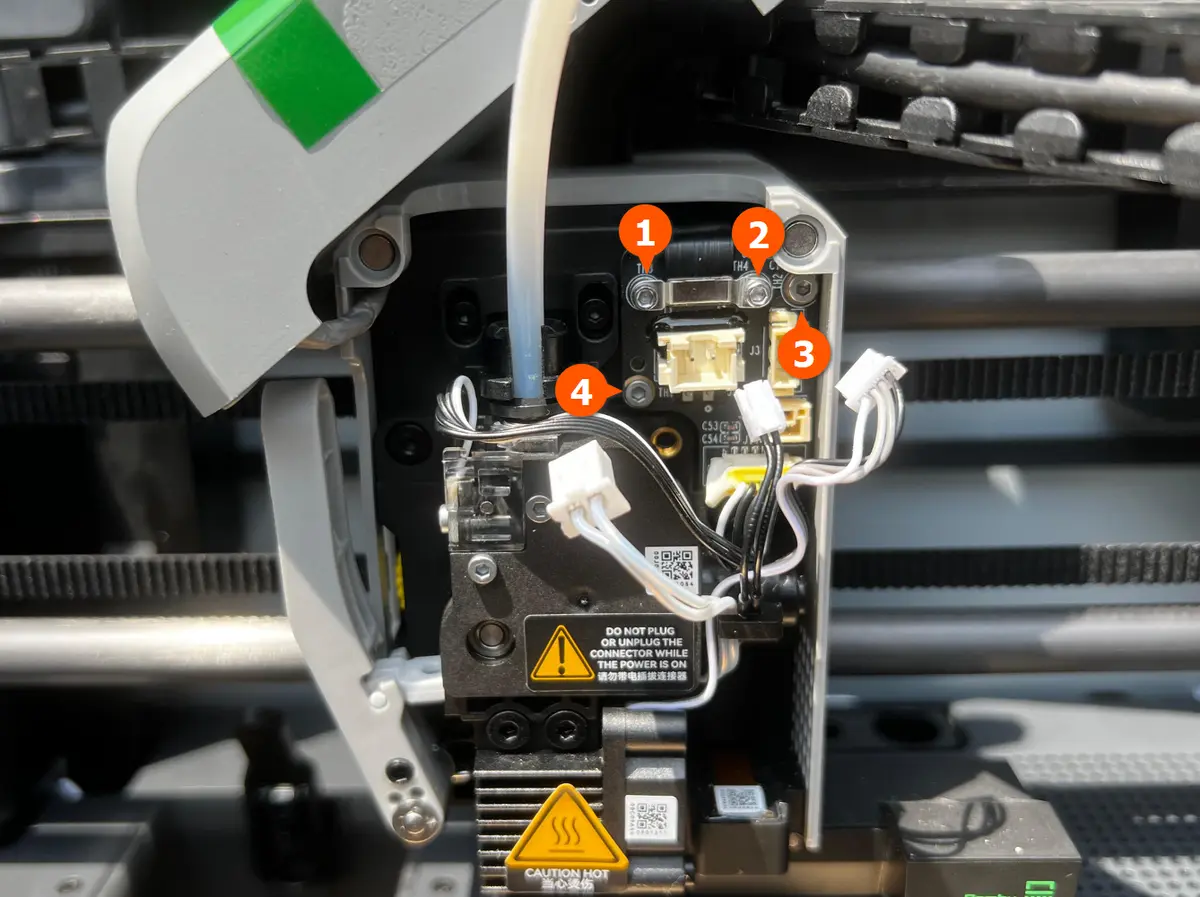

Skruer der skal fjernes fra interface-kortet

Bemærk: De anvendte skruer er af mindre størrelse. Opbevar dem sikkert, så de ikke mistes.

Frakobl derefter FPC-kablet fra interface-kortet.

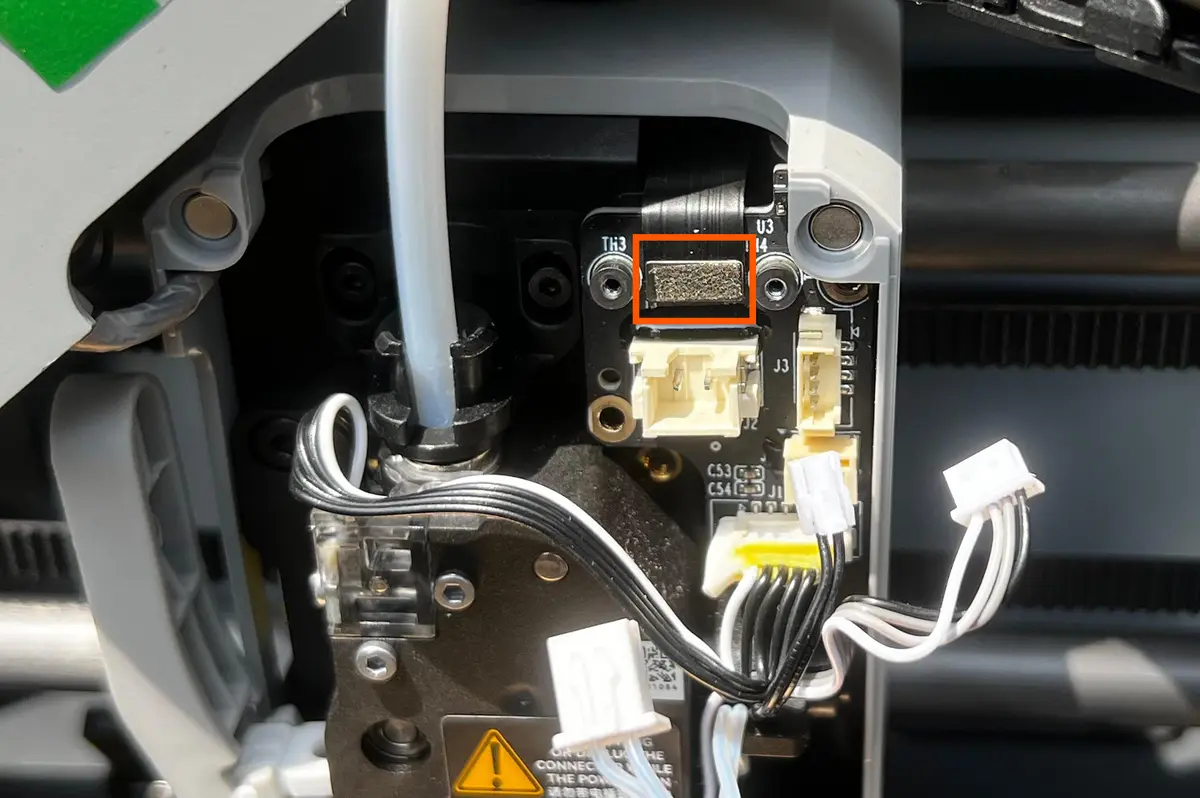

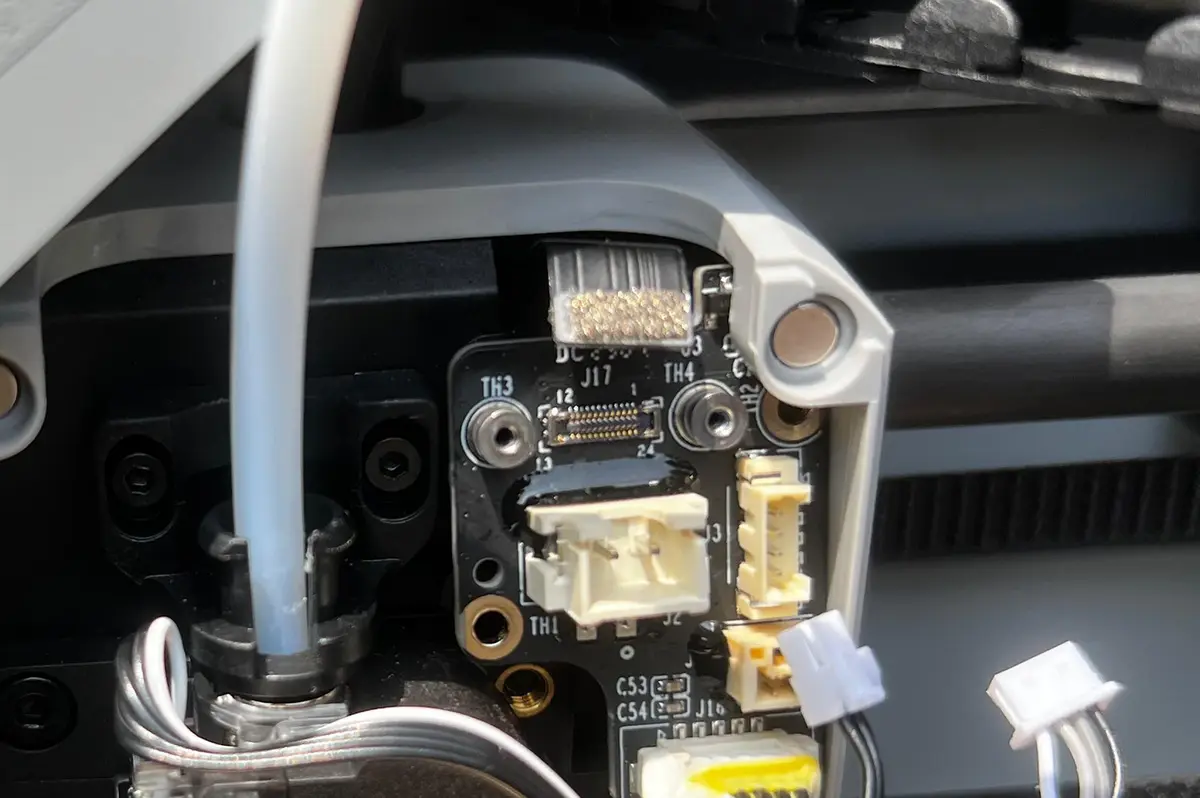

Frakoblede FPC-kabel - trin aFrakoblede FPC-kabel - trin b

Trin 4 - Fjern interface-kortet

Hold extruder interface-kortet, vip det let til venstre, og fjern det forsigtigt.

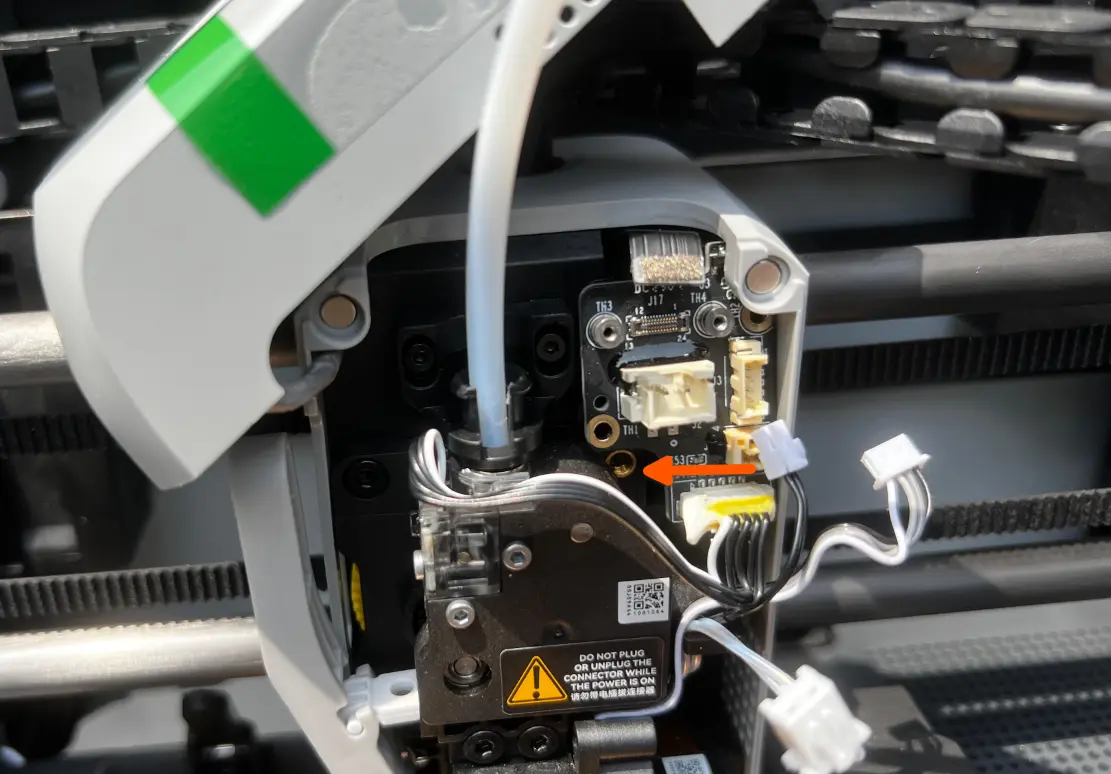

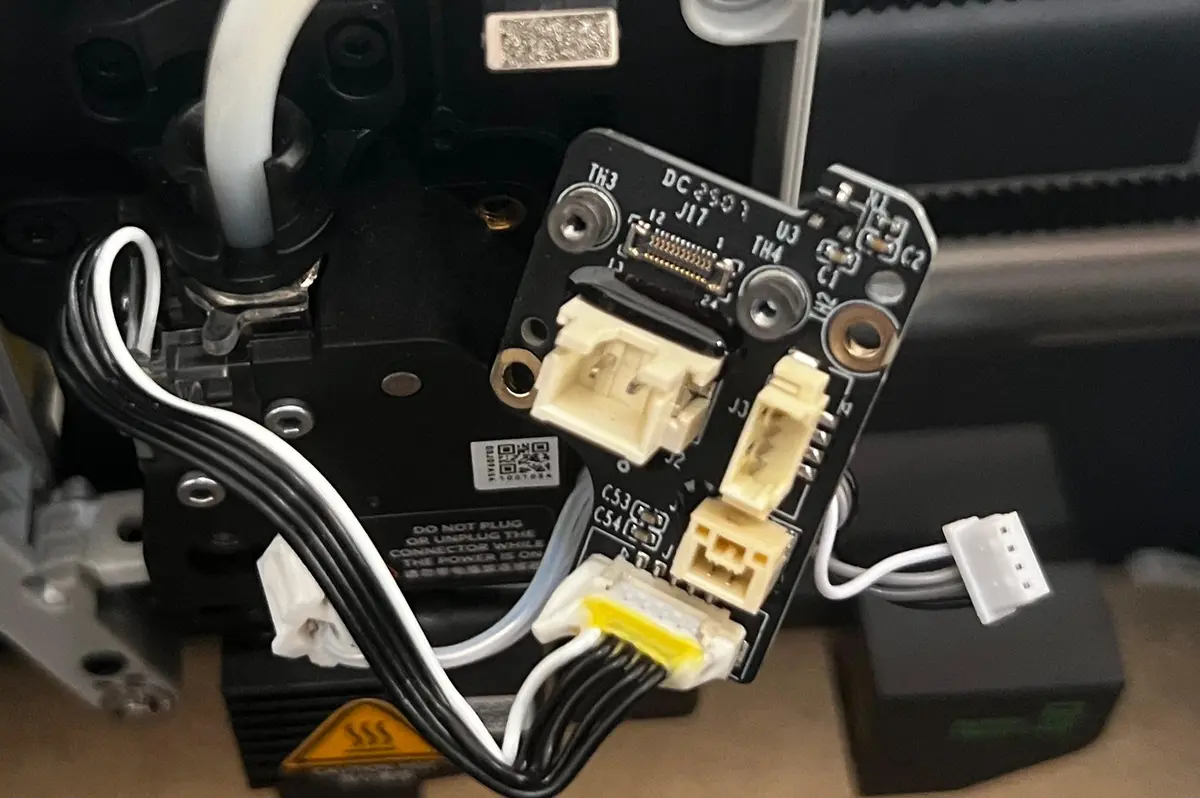

Fjernelse af interface-kort - trin aFjernelse af interface-kort - trin b

Trin 5 - Fjern ekstruderkablet

Fjern silikonelimen, der fastgør ekstruderkablet til interface-kortet, med en skalpel eller en skarp kniv. Silikonelimen bruges til at holde stikket på plads under forsendelse, og genlimsning er valgfri. Vær forsigtig, så du ikke skærer stikket eller ledningen over.

Frakobl derefter ekstruderkablet.

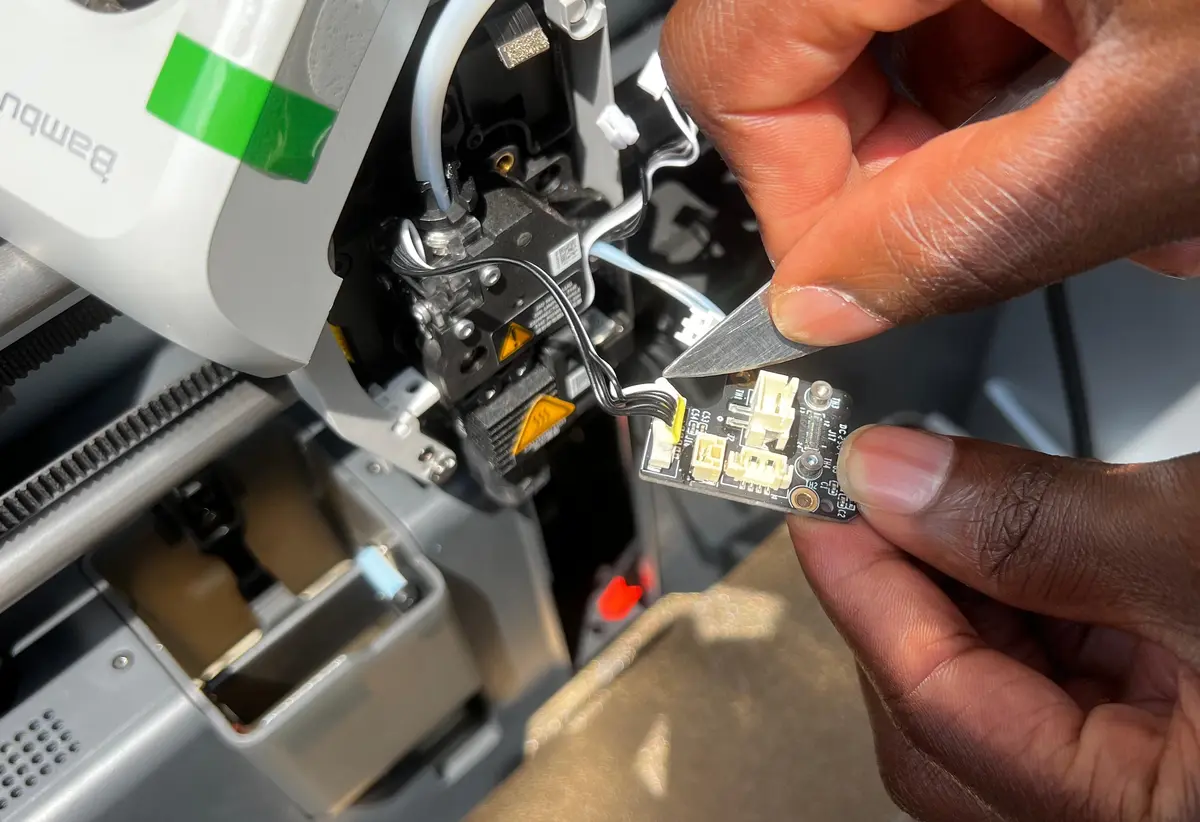

Fjernelse af silikonelim rundt om kabelstikket

Vi har nu afmonteret extruder interface-kortet.

Monteringstrin

Trin 1 - Monter interface-kortet

Tilslut ekstruderkablet. Monter derefter interface-kortet på toolhead, og sørg for at det sidder korrekt. Tilslut FPC-kablet til interface-kortets stik, og forstærk dem med krympebeslag og skruer.

Stram derefter de to resterende skruer, og tilslut de tre hotend-kabler.

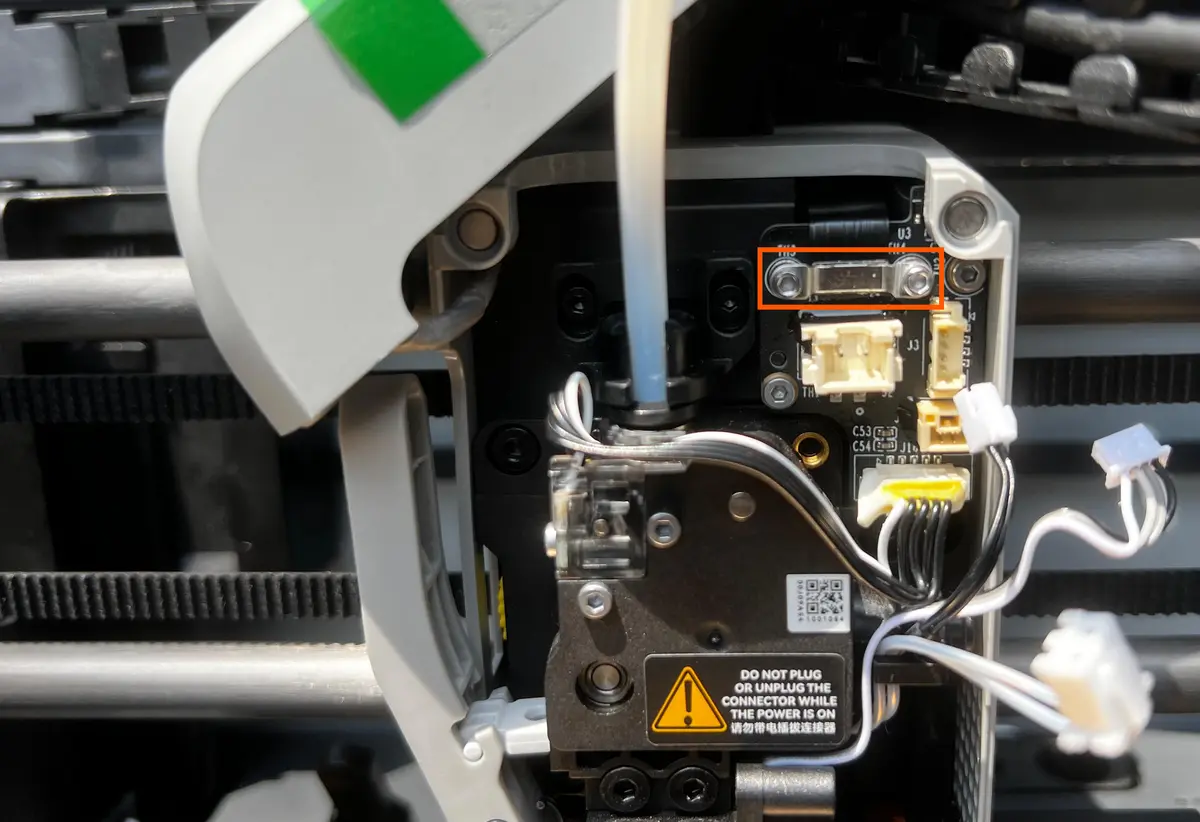

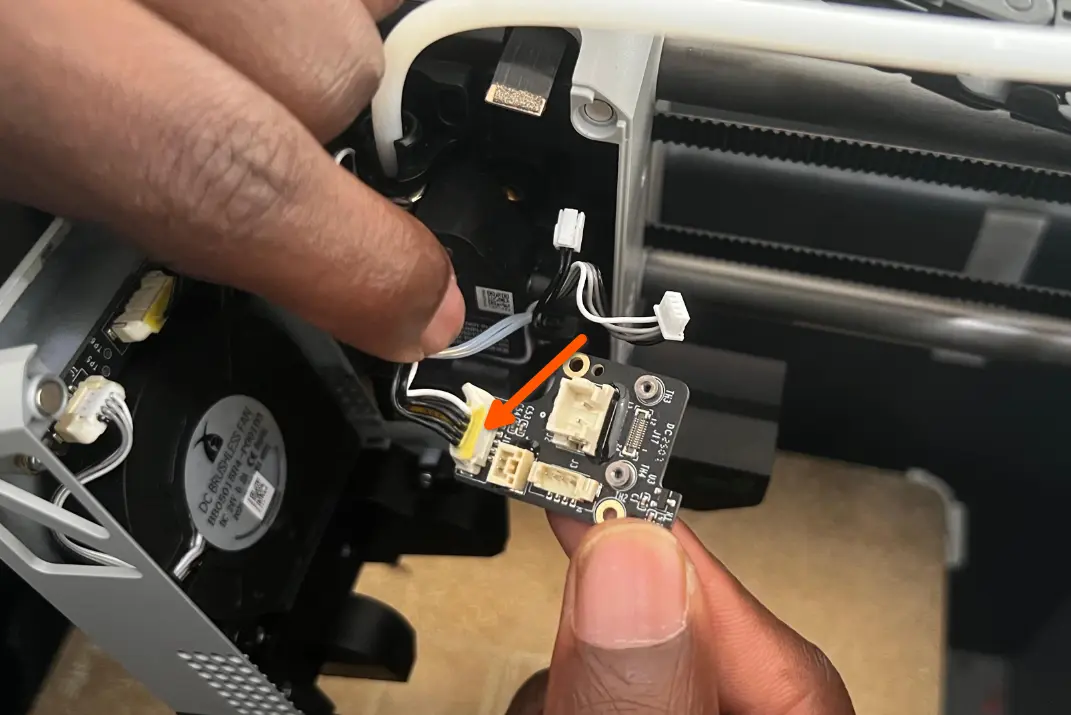

Montering af interface-kort - trin aMontering af interface-kort - trin bTilslutning af hotend-kabler

Bemærk: Overstram ikke skruerne, da dette kan beskadige beslag eller kortet.

Trin 2 - Monter frontkabinettet

Luk frontkabinettet, og sørg for at det tilsluttede frontkabel sidder sikkert og er korrekt indsat.

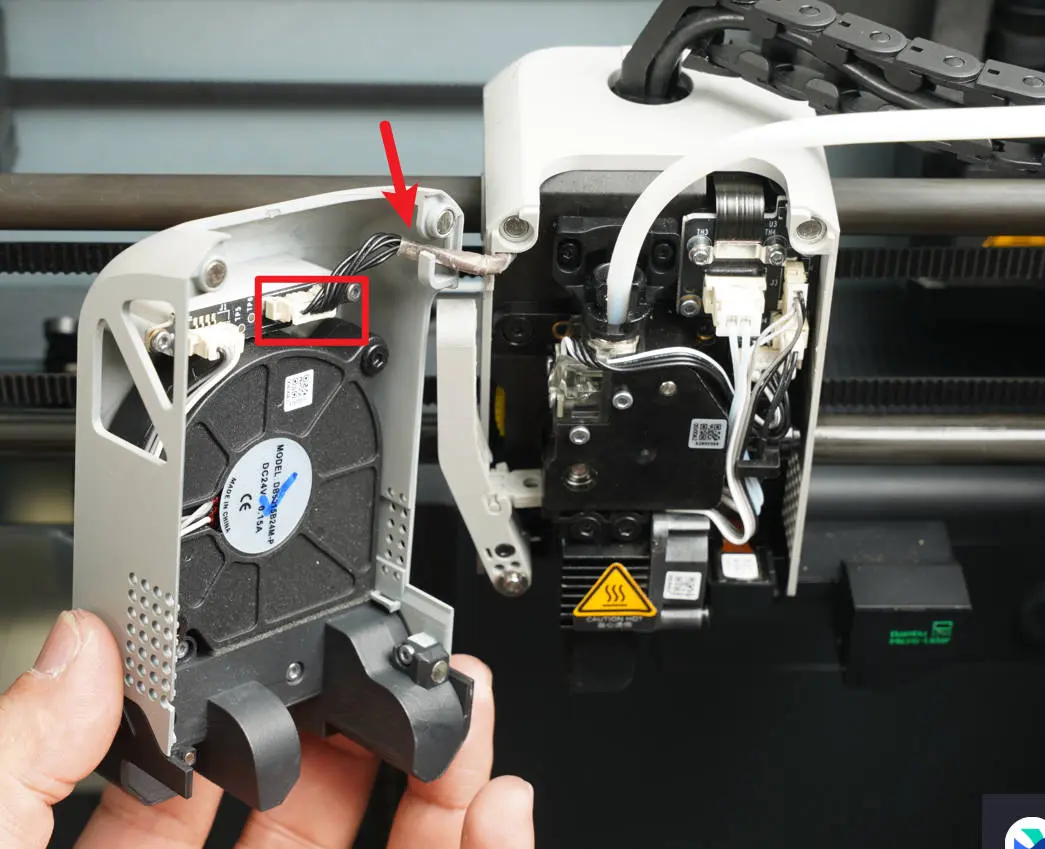

Frontkabinet monteret og lukket

Bekræft funktionalitet

  • Efterse interface-kortet og kablerne visuelt, og kontroller at alt sidder fast.

  • Tænd for printeren og start enhedskalibrering. Kontroller om kalibreringen gennemføres korrekt.

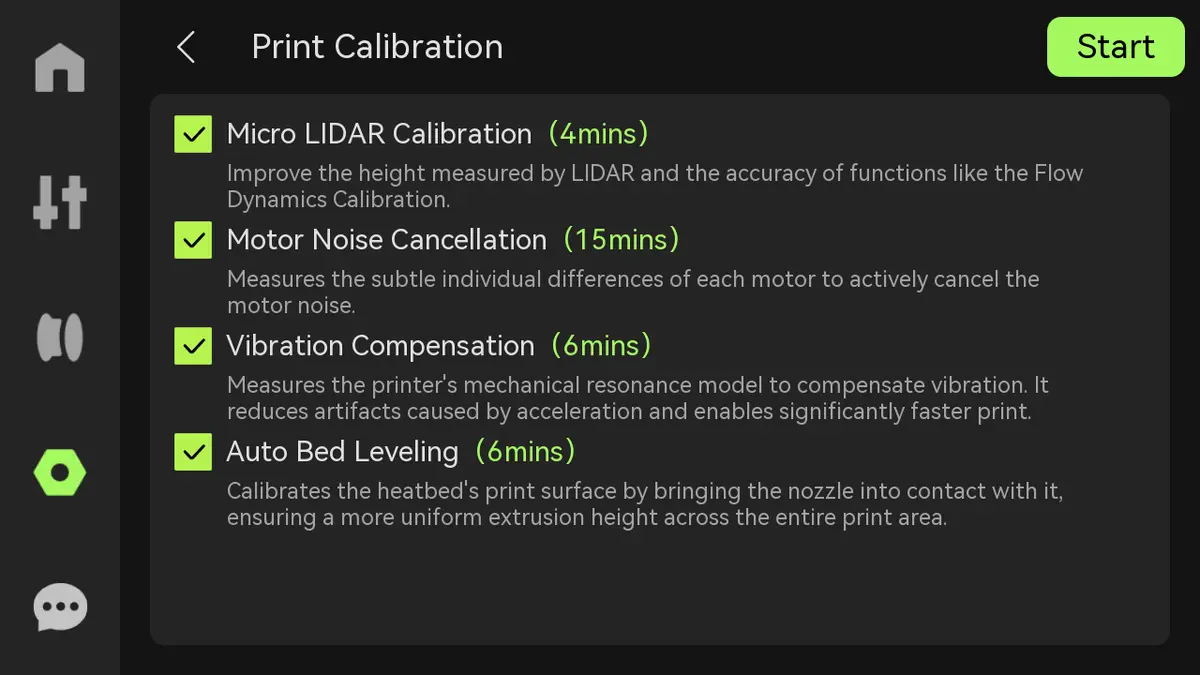

Kalibreringsskærm på printeren

  • Kør en selvtest af enheden som vist nedenfor. Hvis der ikke opstår fejl, var udskiftningen vellykket.

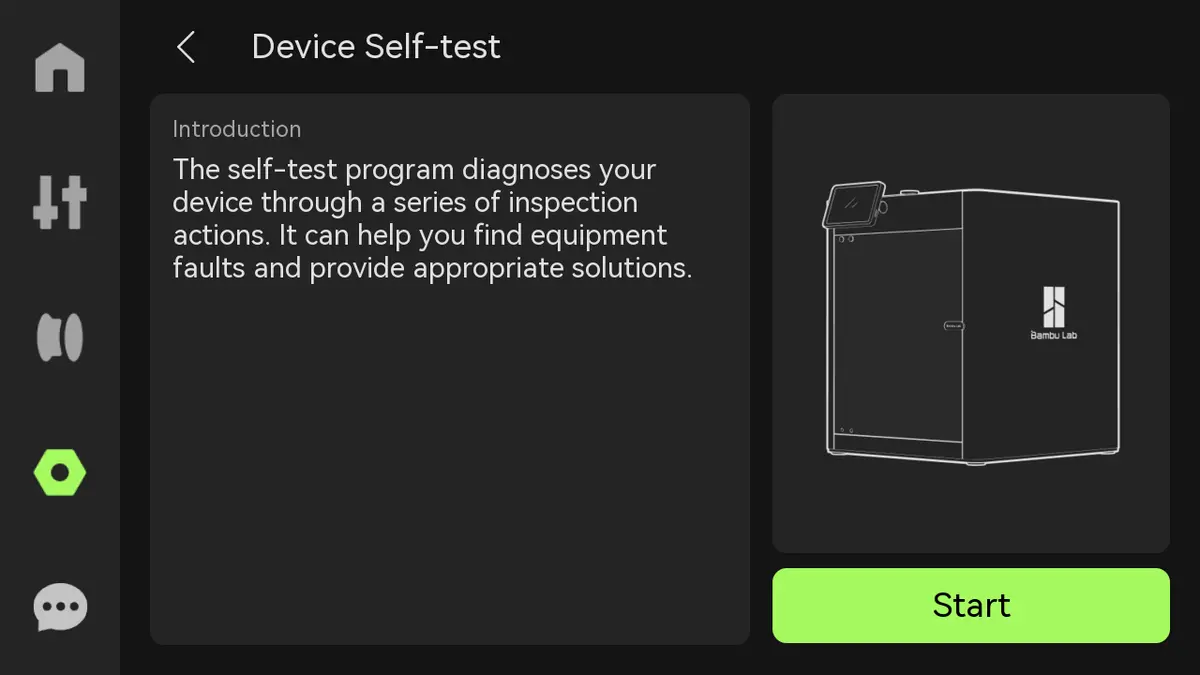

Selvtest-skærm på printeren

  • Kontroller om dyse- og ekstrudertemperaturen er større end 0 grader.
    Forøg den derefter til en passende værdi som f.eks. 220° for PLA og ekstruder noget filament. En jævn filamentstrøm bør sive ud af dysen uden forstyrrelser.

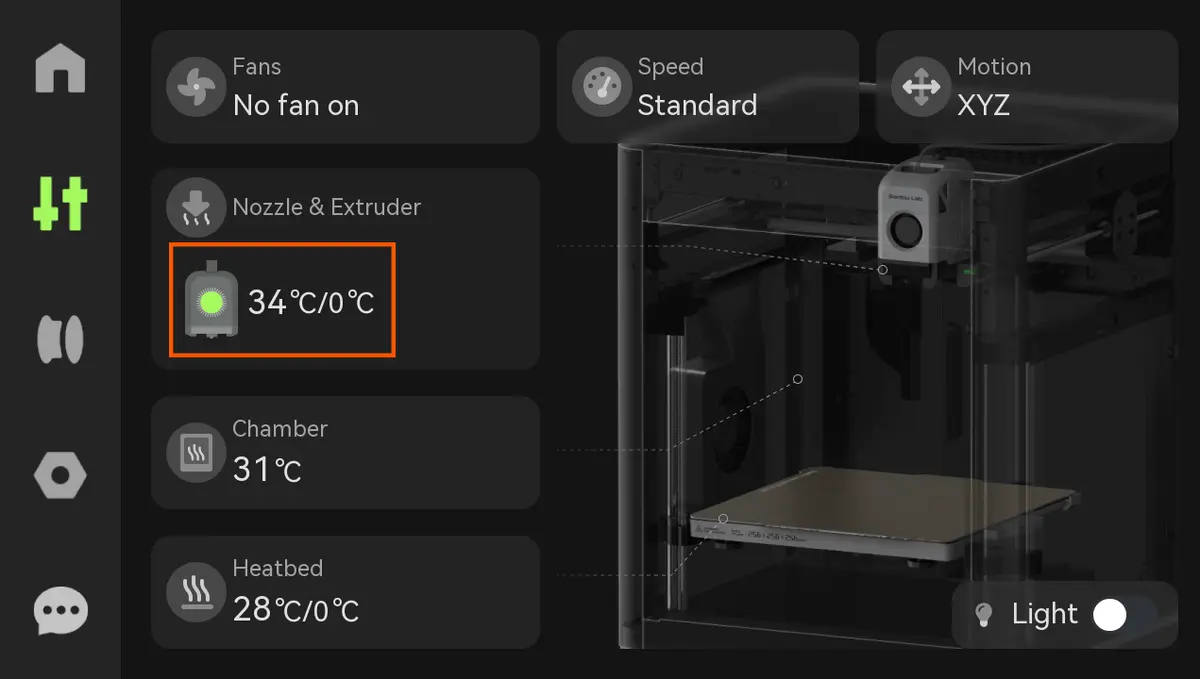

Temperaturkontrol på dyse og ekstruderFilamentekstrudering til funktionskontrol

Mulige problemer og løsninger

  1. Hvis ekstruderens motor ikke bevæger sig: Kontroller om ekstruderkablet er sikkert tilsluttet interface-kortet.
  2. Hvis hotend-temperaturen ikke registreres: Kontroller at stikket markeret med 1 i trin 2 i demonteringssektionen er sikkert tilsluttet interface-kortet.
  3. Hvis hotend ikke varmer op: Kontroller at stikket markeret med 3 i trin 2 i demonteringssektionen er sikkert tilsluttet interface-kortet.
  4. Hvis printeren viser en HMS-fejl: Bekræft at FPC-kablet er indsat i den korrekte retning og sidder helt inde.

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.

Opret en supportsag hos Bambu Lab →

Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
