Vedligeholdelse · Bambu Lab X1

Udskift varmesengens signalkabel (til V3-seng)

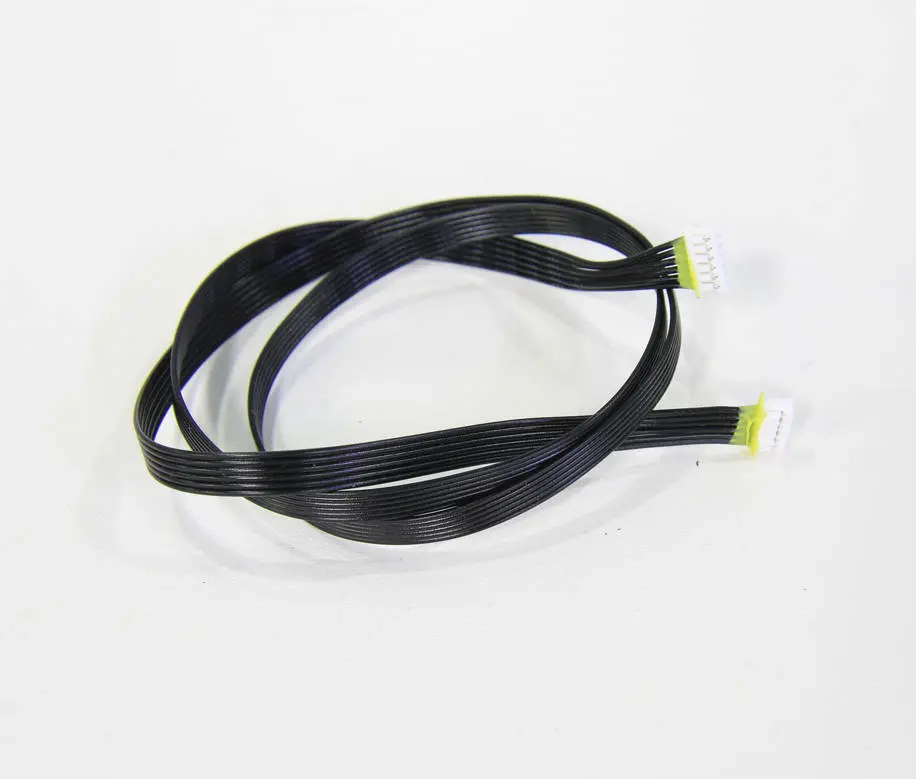

Hvad er varmesengens signalkabel

Varmesengens signalkabel er et 6-pins kabel, der forbinder varmesengen og MC-kortet.

Varmesengens signalkabel - oversigt

Hvornår skal guiden bruges

1. Varmesengens temperatur er unormal, og det er bekræftet, at stikkene er i orden;

2. Varmesengens temperatur falder ud under sengsbevægelse eller under print;

3. Synlig skade på kablet eller stikket;

4. Efter bekræftelse fra eftersalgsteamet om, at signalkablet skal udskiftes.

Nødvendige værktøjer og materialer

  • Nyt signalkabel til varmesengen (6-pins)
  • H1.5/H2.0 unbrakonøgle
  • Pincet
  • Varmepistol (hårblæser)
  • 3 Z-akse-skyderfixeringsskruer (hvis reserveret efter udpakning)
  • Tape og lim efter behov

Nødvendige værktøjer og materialer til udskiftning af signalkabel

Silikoneglue, kun til reference

Sikkerhedsadvarsel og maskintilstand inden start

Inden du påbegynder trinene i denne guide, skal du sikre dig, at maskinen er slukket.

Vejledning

Trin 1 - Juster varmesengens position

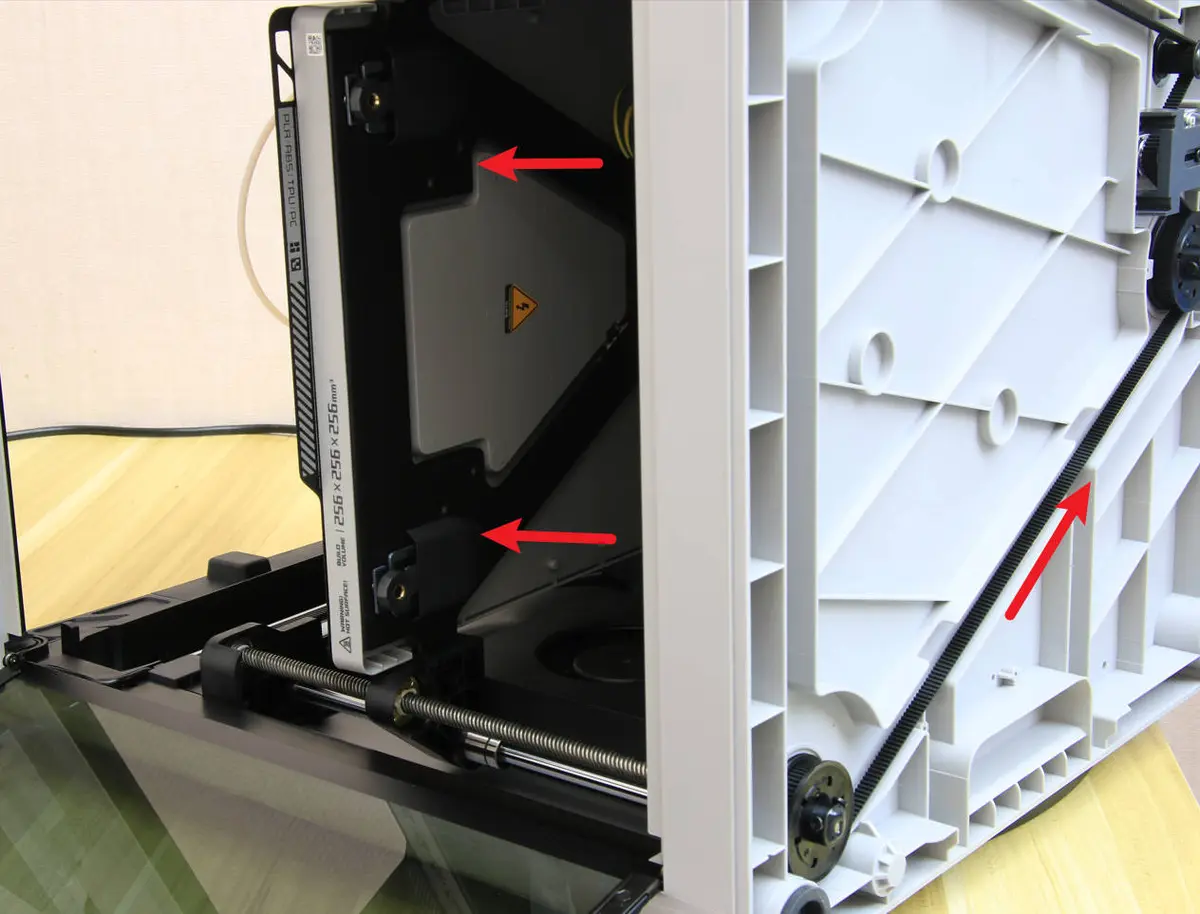

I opstartsstilstand styres varmesengens bevægelse via displayet, og varmesengen placeres i ca. 2/3 højde. Sluk derefter printeren, tag strømkablet ud og fjern den øverste glasplade. Du kan også lægge printeren på siden, mens den er slukket, og derefter trække i Z-akseremmen for at hæve varmesengen til ca. 2/3 højde.

Varmesengen justeret til 2/3 højde

Trin 2 - Fjern skruer fra bagpanelet

BEMÆRK: Der indgår mange skruer i denne procedure. Mærk dem og sorter dem i separate grupper for at undgå fejl.

Fjern de 10 skruer og 4 skruer fra bagdækslet som vist på billedet. Der er 2 typer skruer, så hold dem adskilt og husk, hvilke der hører til hvor.

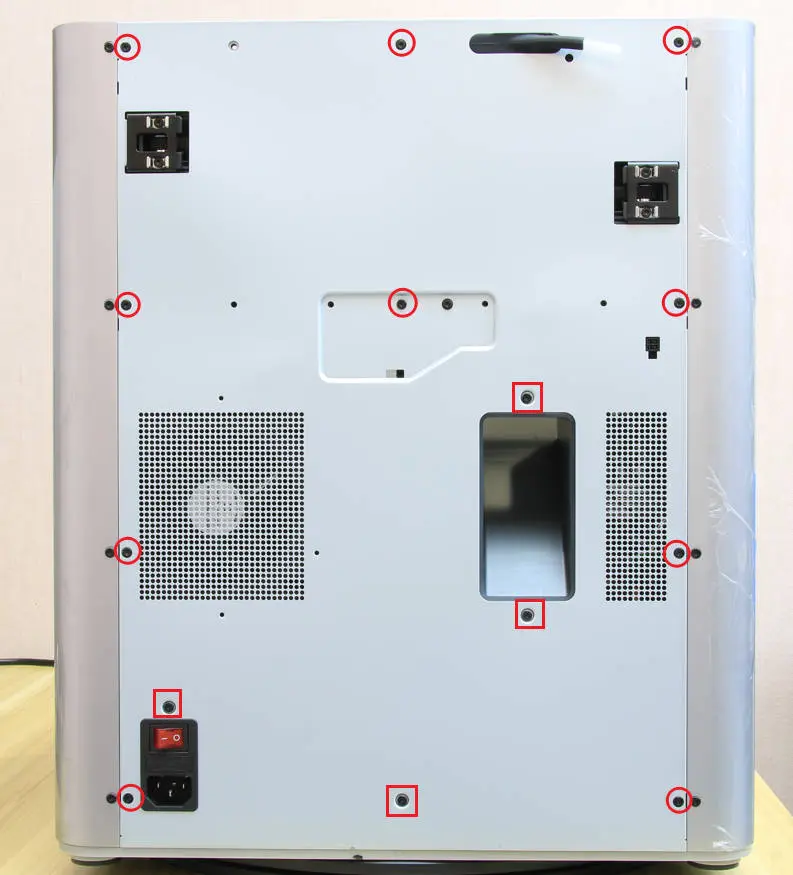

Skrueplacering på bagpanelet

Trin 3 - Fjern bagpanelet

For at fjerne bagdækslet er det vigtigt at trække i højre side først, så det højre remspændingshul ikke er i vejen, derefter højre side. Skub PTFE-rørenes udgang indad for at frigøre den fra dækslet.

Fjernelse af bagpanel - trin 1 Fjernelse af bagpanel - trin 2

Trin 4 - Fjern affaldsrennen

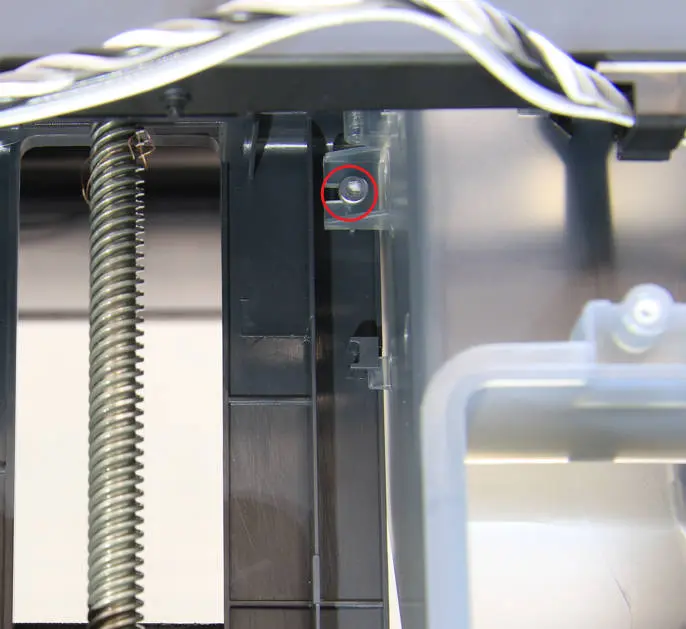

Som vist på billedet herunder fjernes 1 sølvskrue med H2.0 unbrakonøgle, 2 sorte skruer med H1.5 unbrakonøgle, og derefter fjernes affaldsrennen.

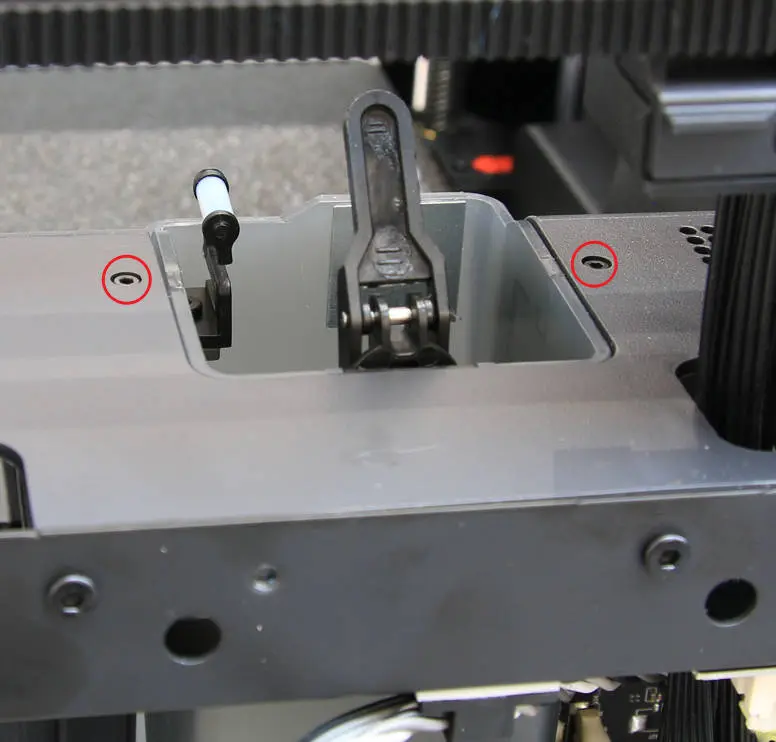

Afmontering af affaldsrenne - trin 1 Afmontering af affaldsrenne - trin 2

Trin 5 - Fjern kabelskinner

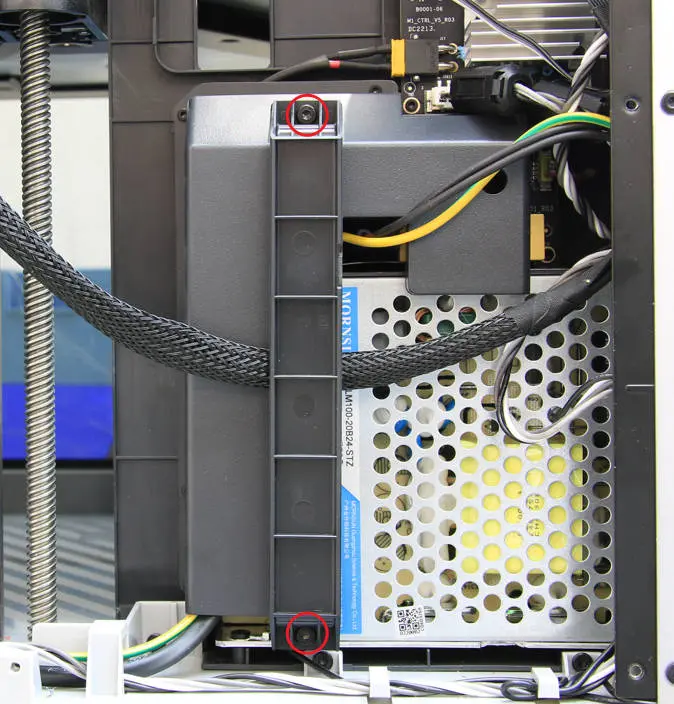

Fjern de 2 skruer med H2.0 unbrakonøgle, og fjern derefter kabelskinnen.

Kabelskinner fjernet

Trin 6 - Frakobl varmesengens signalkabel

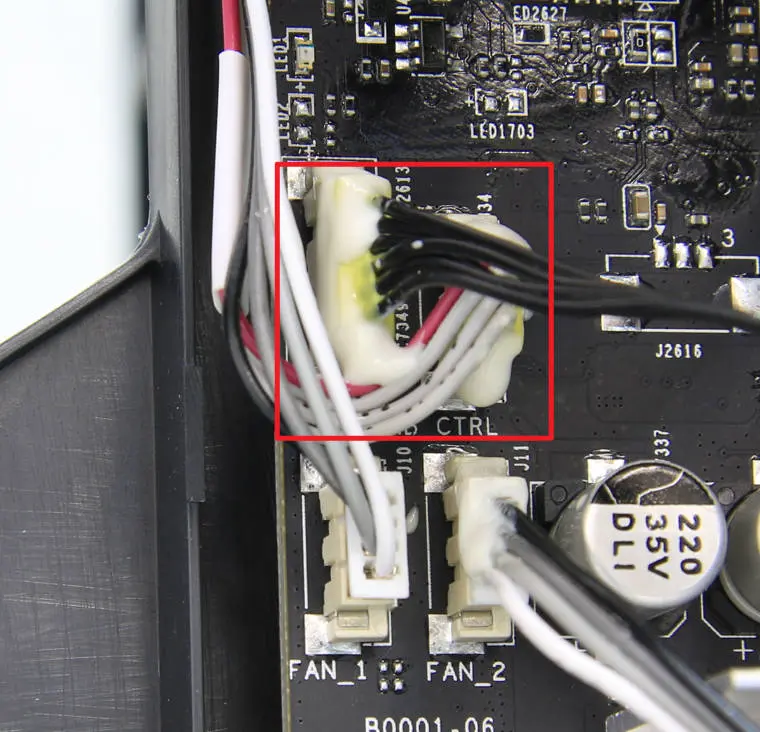

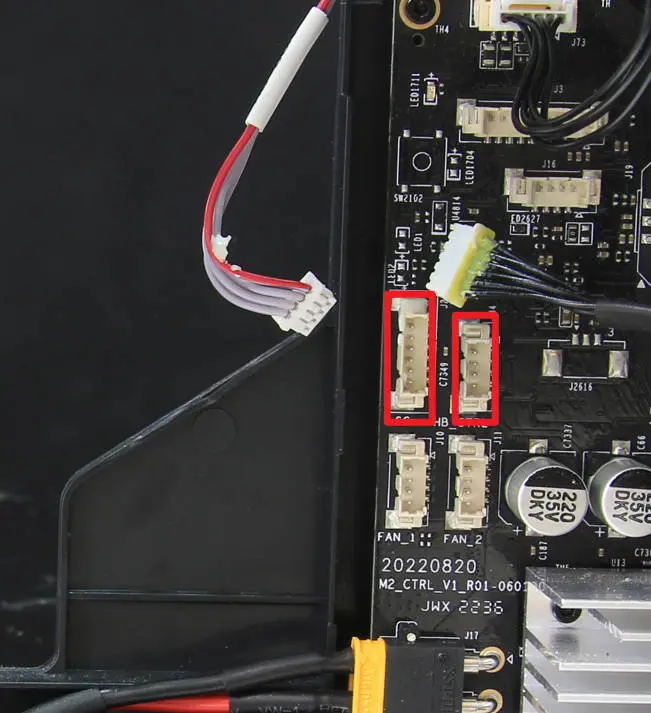

Det anbefales at fjerne noget silikoneglue fra stikket (brug pincet eller en varmepistol til at varme det op, men brug ikke en varmepistol med høj effekt), og frakobl derefter signalkablet til varmesengen. Hvis MC-AC-forbindelseskablerne er limet sammen med silikone, kan du frakoble dem samlet.

Frakoblet signalkabel - trin 1 Frakoblet signalkabel - trin 2

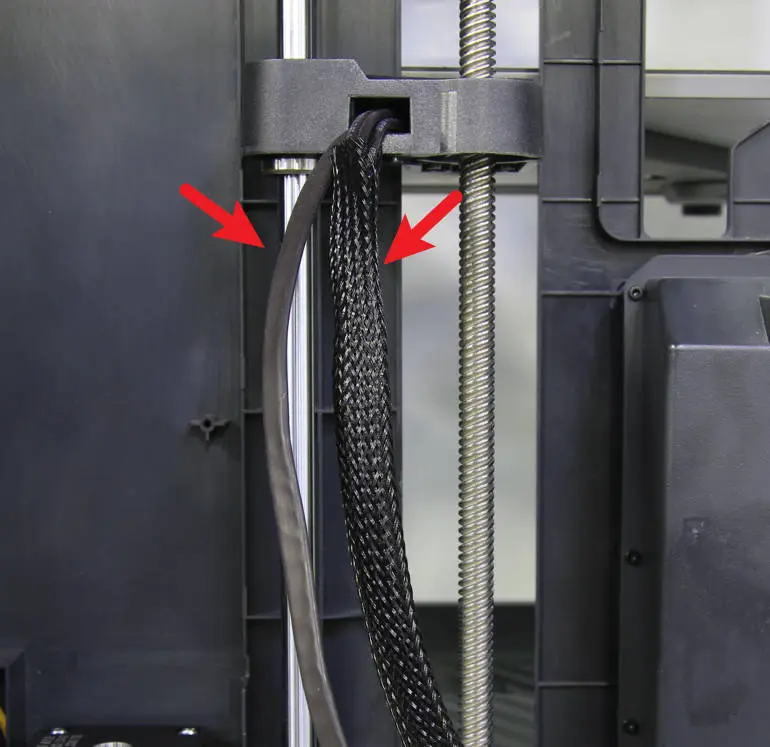

Trin 7 - Træk signalkablet ud af kabelnettet

Riv forsigtigt tapen af ved begge ender af nettet, og træk derefter signalkablet ud.

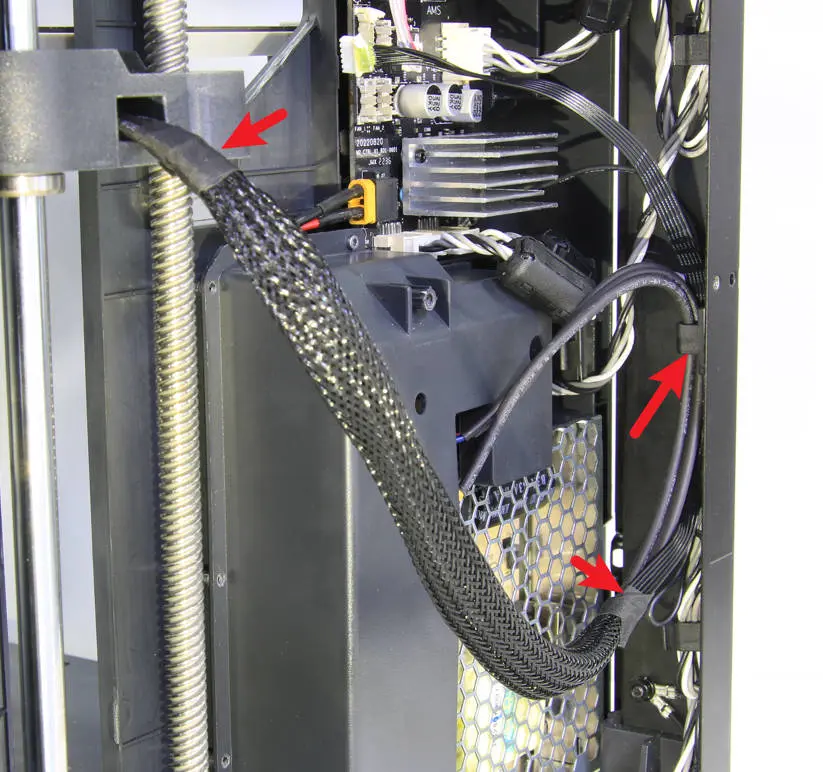

Kabelnet - tape fjernes Signalkabel trukket ud af kabelnet

Trin 8 - Fjern holdepladen

Løsn 2 skruer og fjern holdepladen.

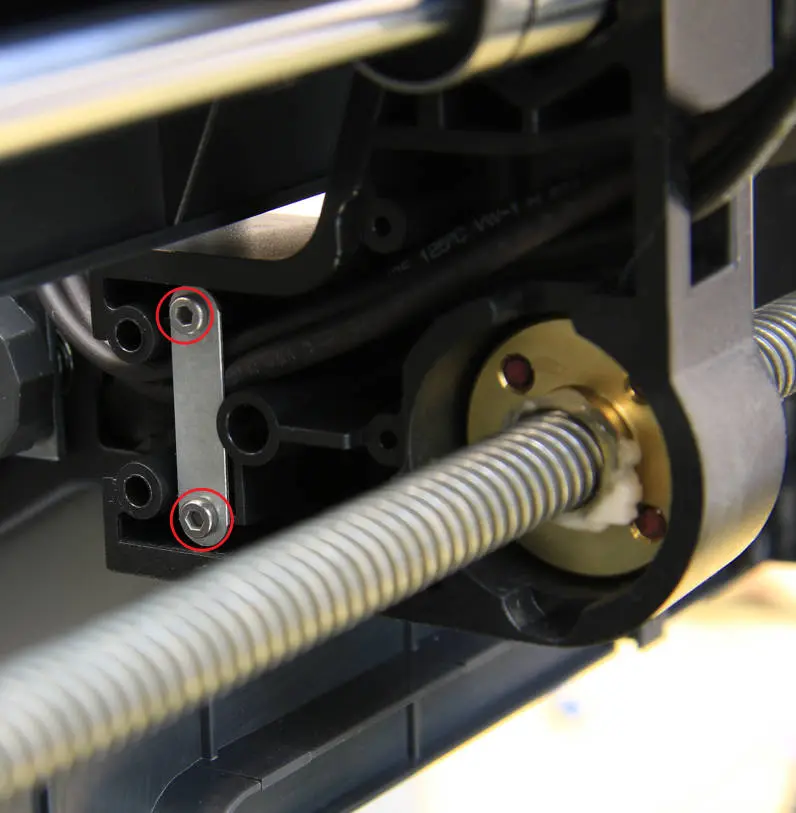

Holdeplade fjernet

Trin 9 - Fjern varmesengen

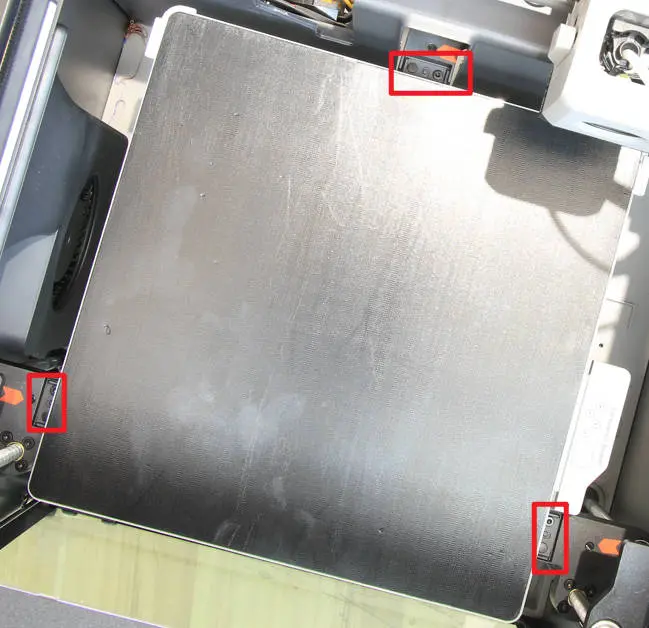

Brug H2.0 unbrakonøglen til forsigtigt at løsne de seks skruer, der holder varmesengen på plads, og løft den væk fra Z-skyderene. Vend den derefter om og placer den på bundbasen.

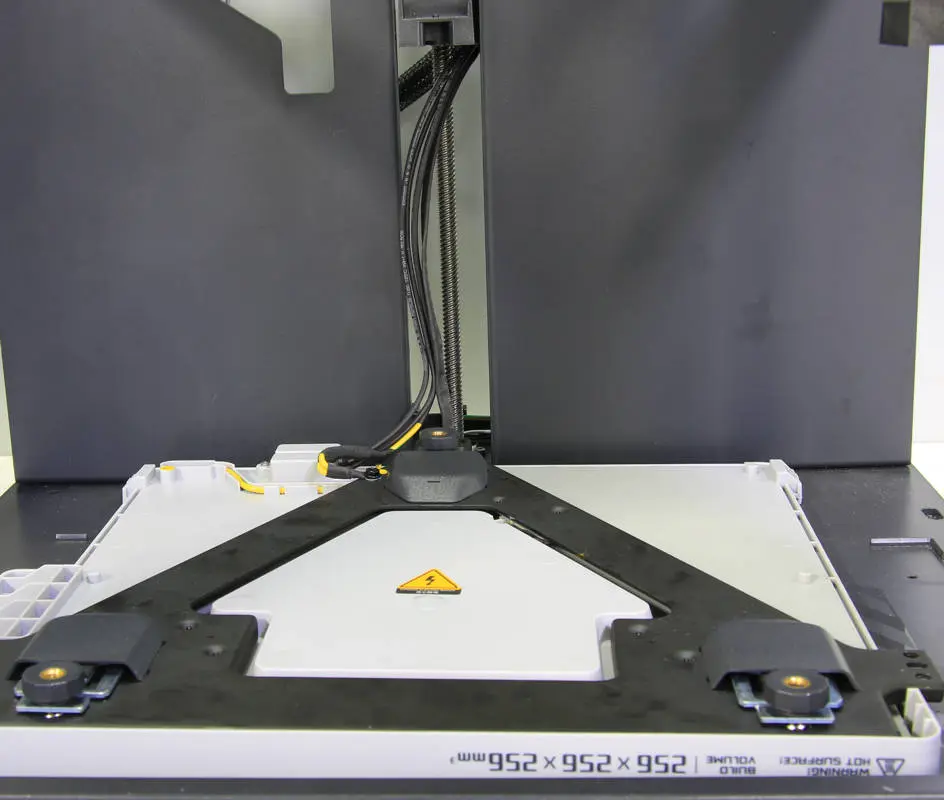

Løsning af varmesengens skruer Varmesengen løftet væk fra Z-skyderene

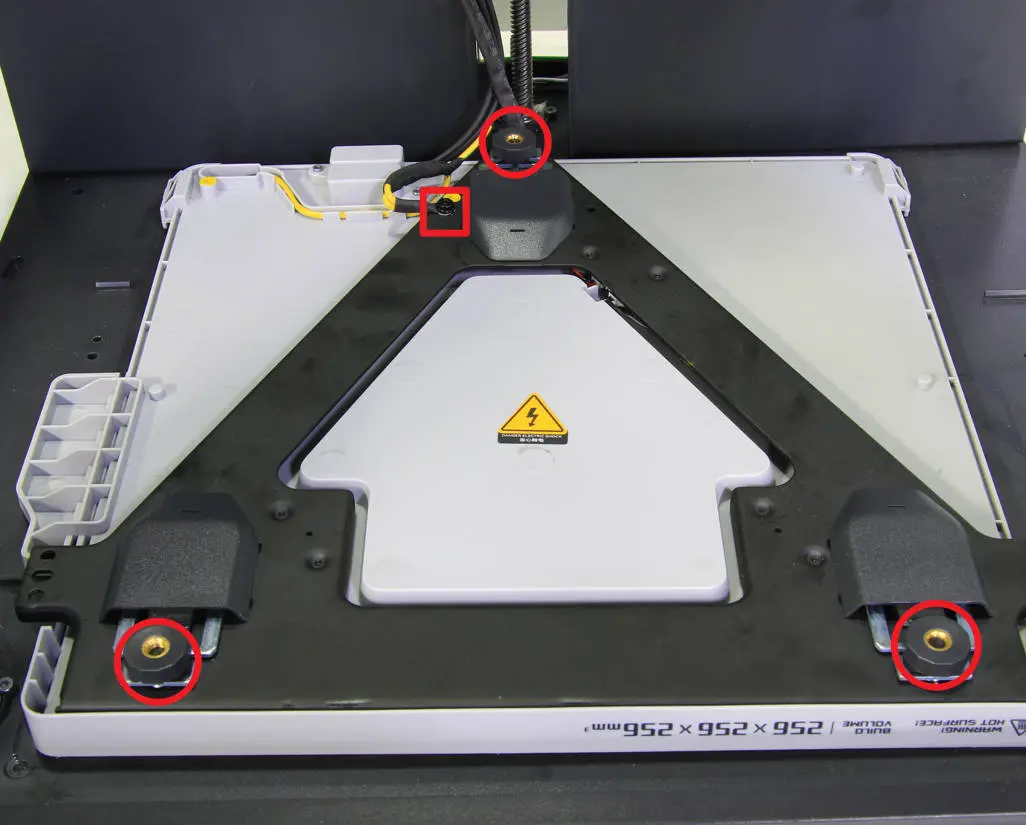

Trin 10 - Fjern nivelleringsmøtrikkerne

Fjern de 3 nivelleringsmøtrikker og gummiringe, og fjern jordkablets fixeringsskrue.

Nivelleringsmøtrikker og gummiringe fjernet

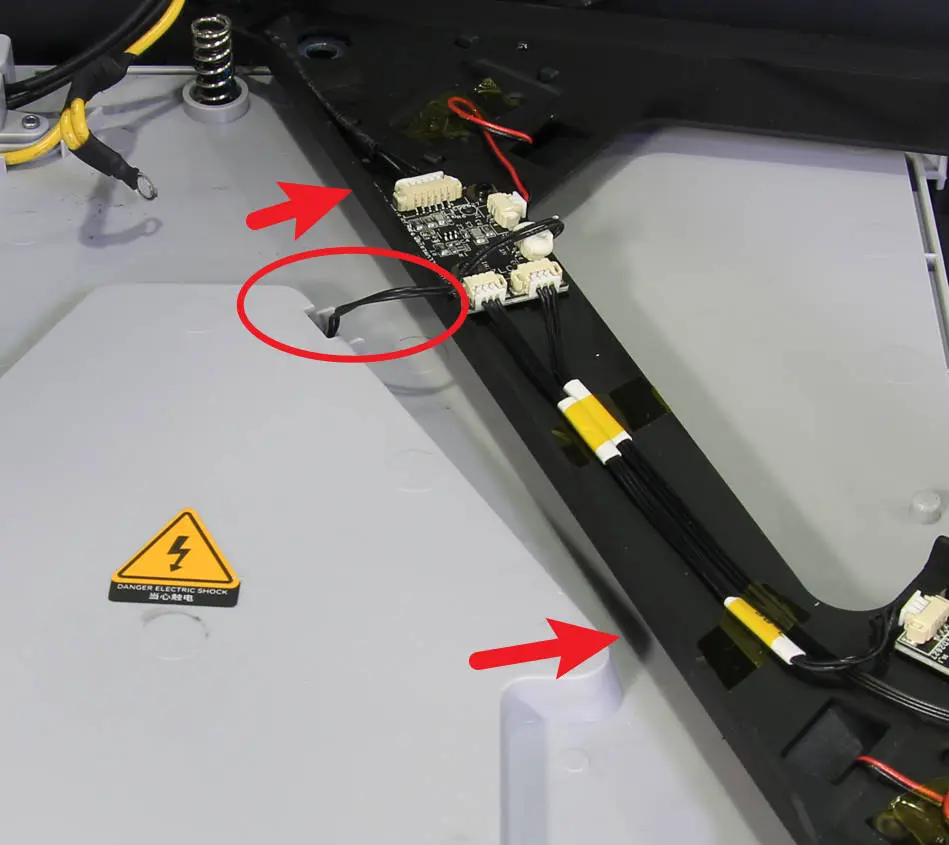

Trin 11 - Åbn varmesengsbøjlen

Flip fra venstre mod højre for at åbne varmesengsbøjlen. Bemærk, at der er et 2-pins kabel tilsluttet kortet - undgå at beskadige det.

Varmesengsbøjle åbnet

Trin 12 - Fjern varmesengens signalkabel

Rens silikoneglue fra varmesengens signalkabelstik, frakobl det, og fjern derefter signalkablet.

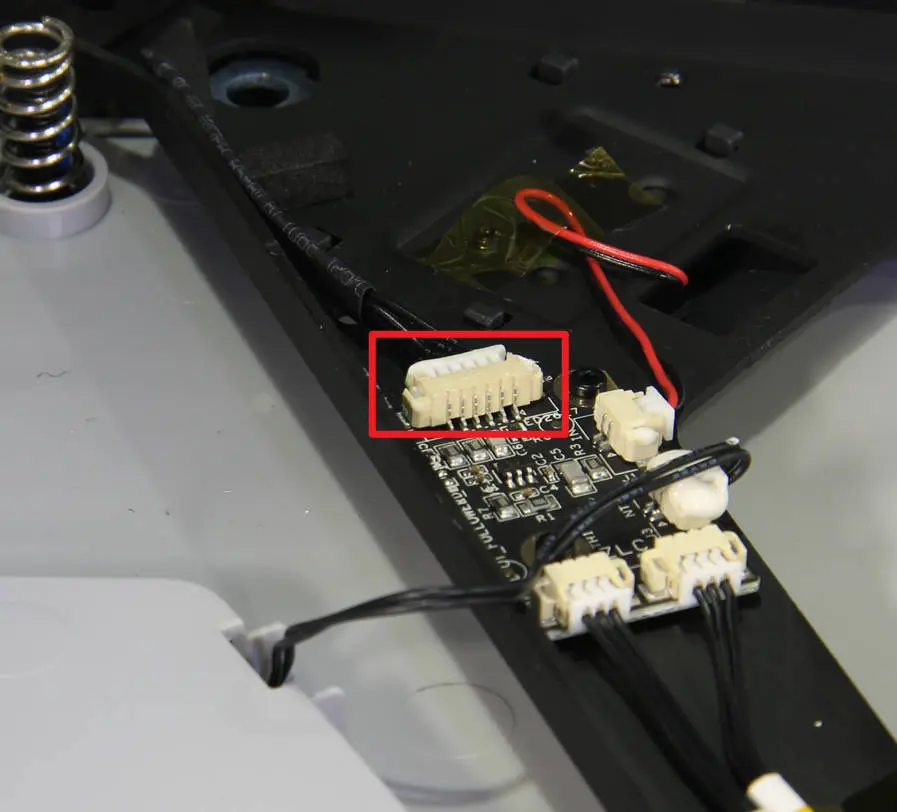

Signalkabel frakoblet under varmesengen

Trin 13 - Tilslut varmesengens signalkabel

Før signalkablet til varmesengen gennem kabelhullet i varmesengsbøjlen, tilslut det til stikket på kortet, og forstærk med silikoneglue.

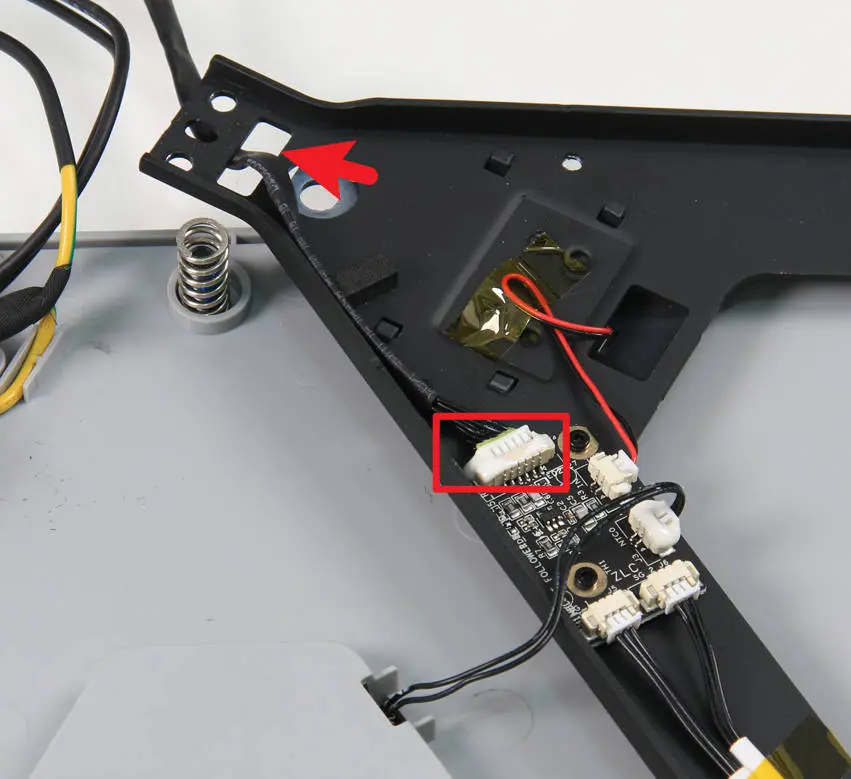

Nyt signalkabel tilsluttet og sikret med silikone

Trin 14 - Sæt varmesengsbøjlen på plads

Sæt varmesengsbøjlen på og juster positionen.

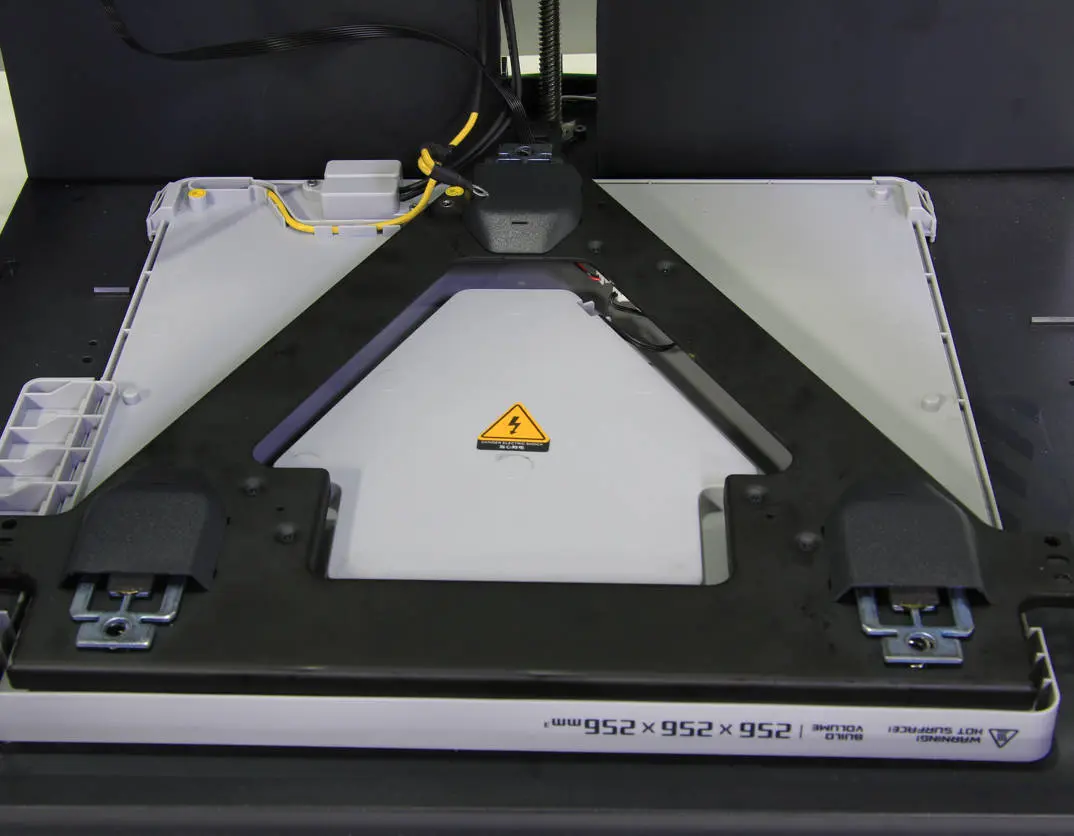

Varmesengsbøjle sat på plads

Trin 15 - Monter nivelleringsmøtrikker

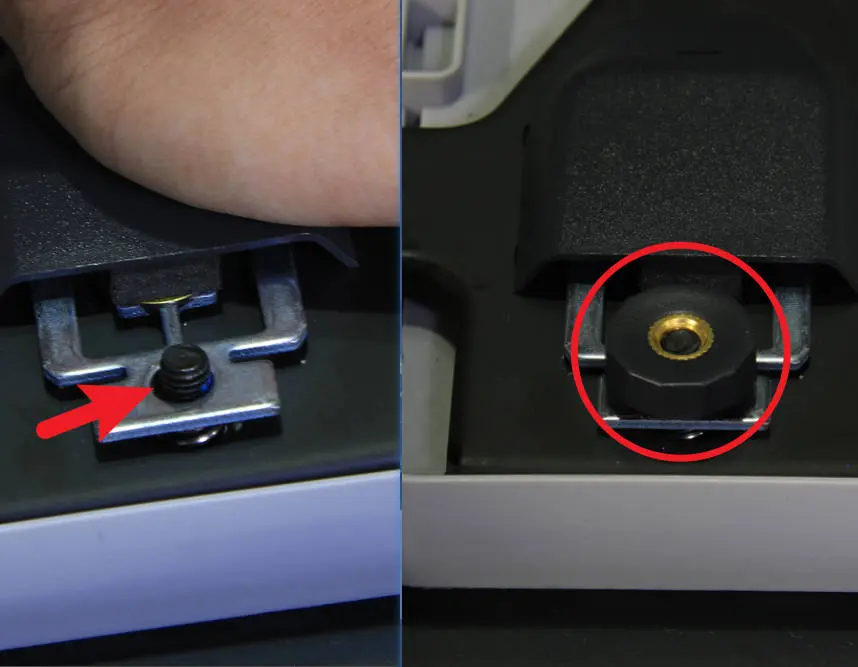

Tryk varmesengsbøjlen ned for at eksponere taperne, skru de 3 nivelleringsmøtrikker i en ad gangen i samme højde, og lås derefter jordkablet fast.

Montering af nivelleringsmøtrikker Nivelleringsmøtrikker monteret

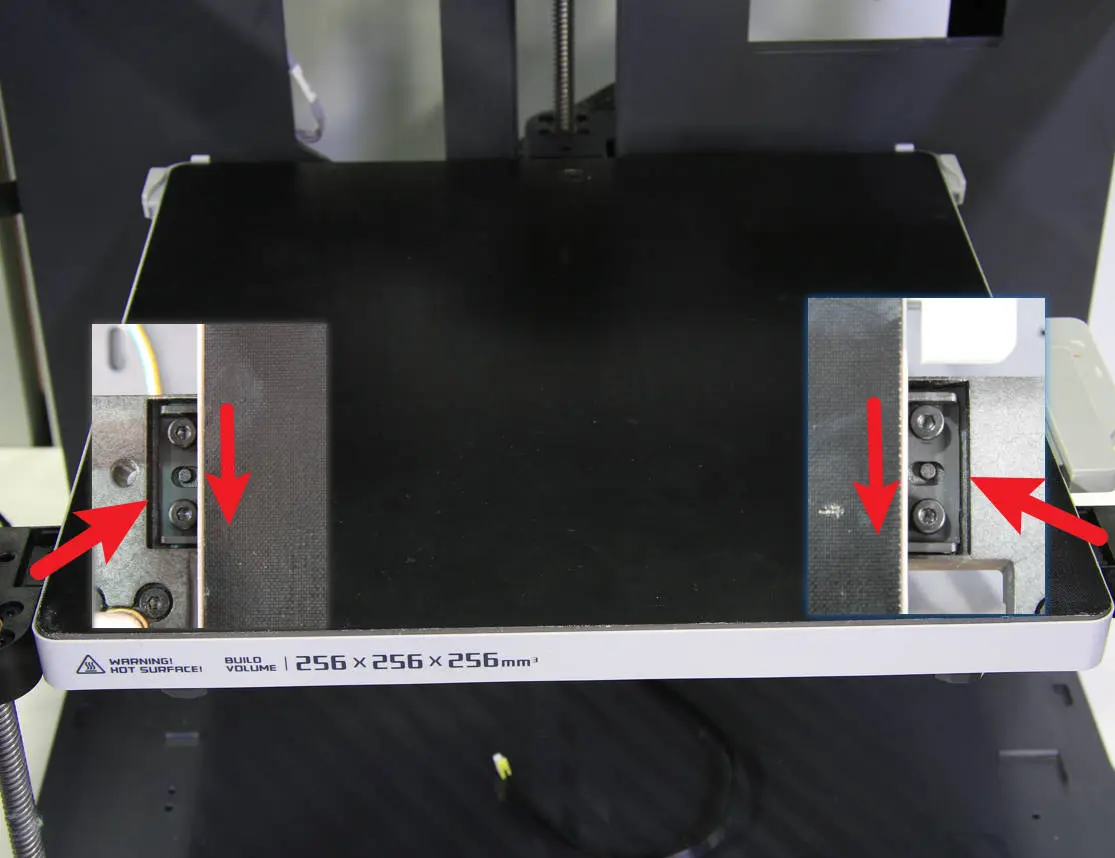

Trin 16 - Montering af varmesengen

Monter varmesengen på de 3 Z-skydere, flyt den så langt fremad som muligt, og spænd de 6 skruer.

Varmesengen monteret på Z-skydere Skruerne spændt

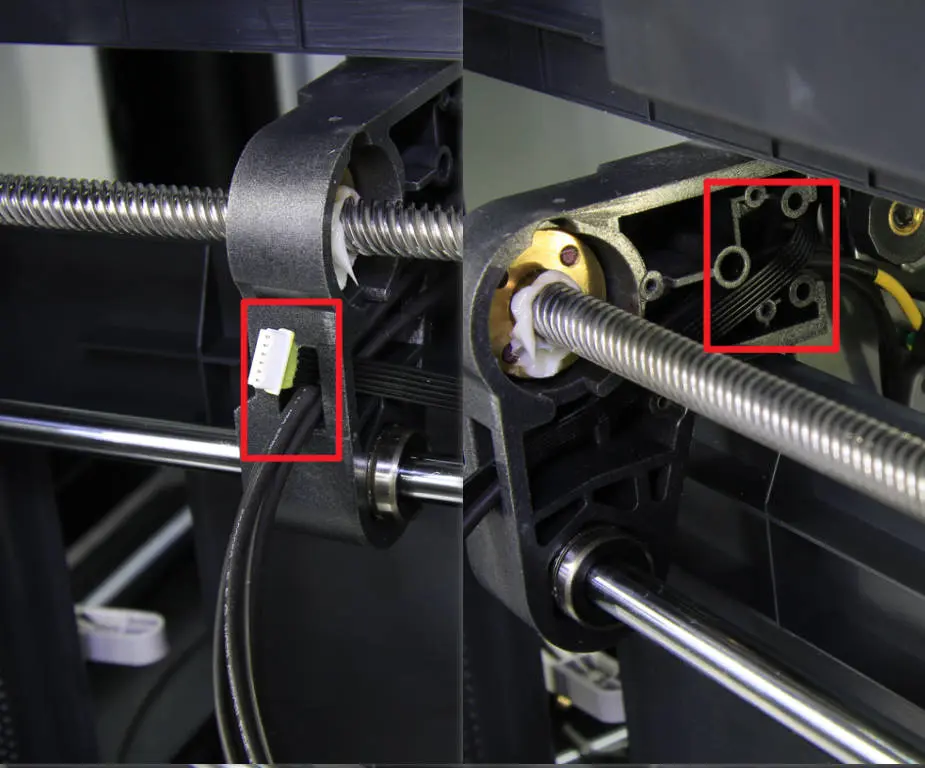

Trin 17 - Før kablerne igennem og lås holdepladen

Læg printeren på den højre side, før signalkablet til varmesengen gennem kabelhullet på den bageste skyder, arranger kablerne og tryk dem ind i kabelrenden på den bageste skyder. Monter derefter kabelholdepladen og spænd de 2 skruer.

Signalkabel ført igennem bageste skyder Holdeplade monteret

Trin 18 - Sikr kabelnettet

Placer printeren opret, før signalkablet til varmesengen igennem nettet, og omvikl derefter begge ender af nettet med tape.

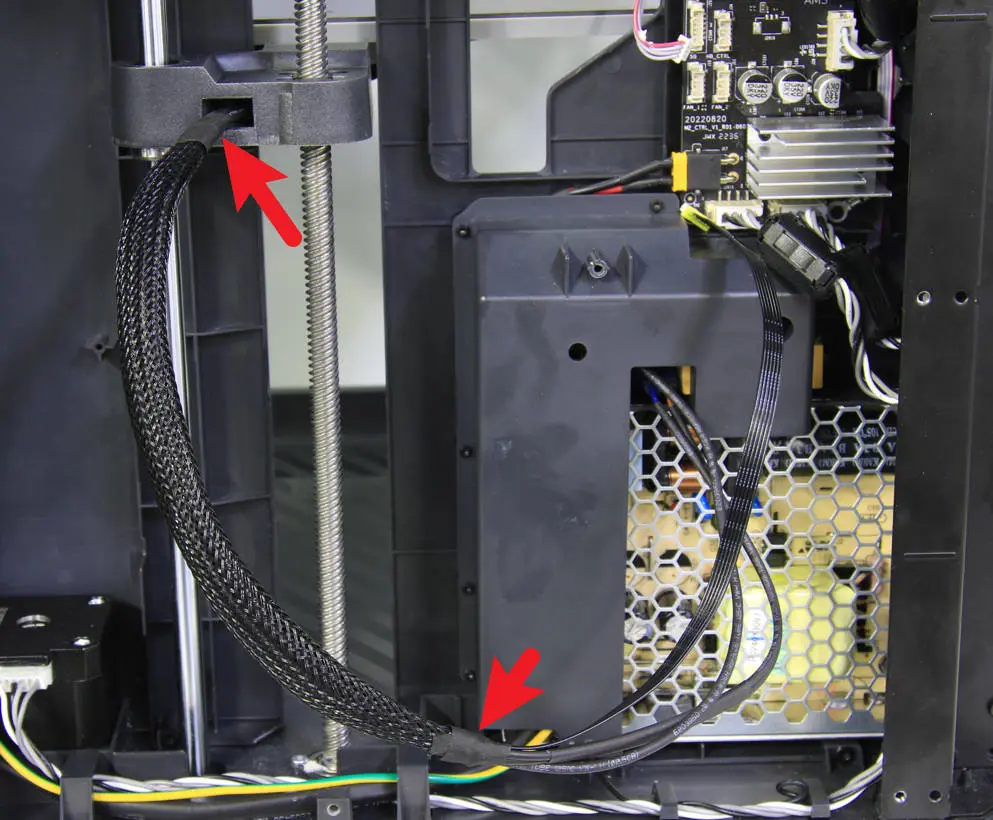

Kabelnettets ender sikret med tape

Trin 19 - Tilslut signalkablet til MC-kortet

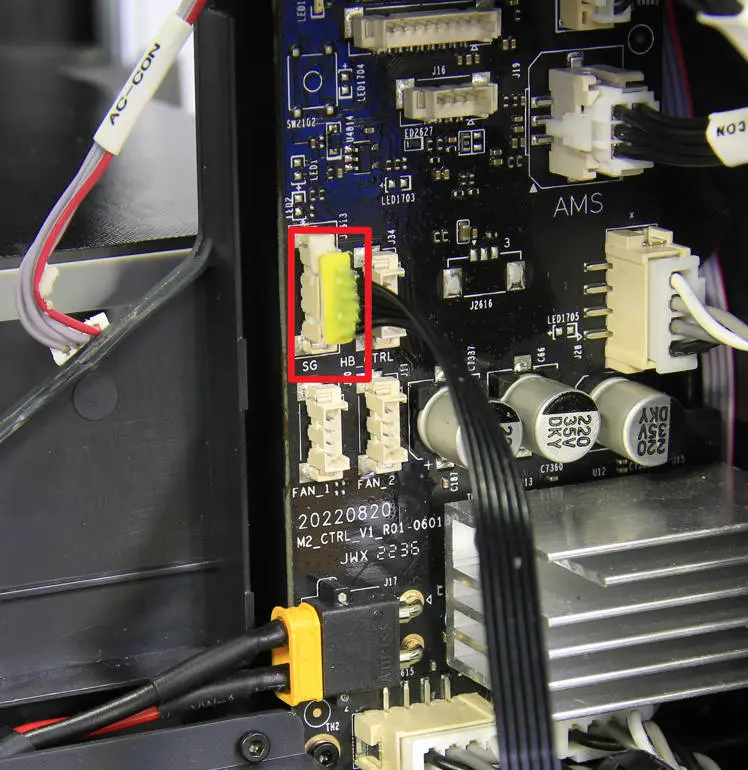

Tilslut varmesengens signalkabel til det tilsvarende stik på MC-kortet, forstærk stikket med silikoneglue, og tilslut derefter MC-AC-forbindelseskablet.

Signalkabel tilsluttet MC-kortet MC-AC-forbindelseskabel tilsluttet

Trin 20 - Monter kabelskinnen

Monter kabelskinnen på kabeldækslet og spænd de 2 skruer med H2.0 unbrakonøgle.

Kabelskinner monteret

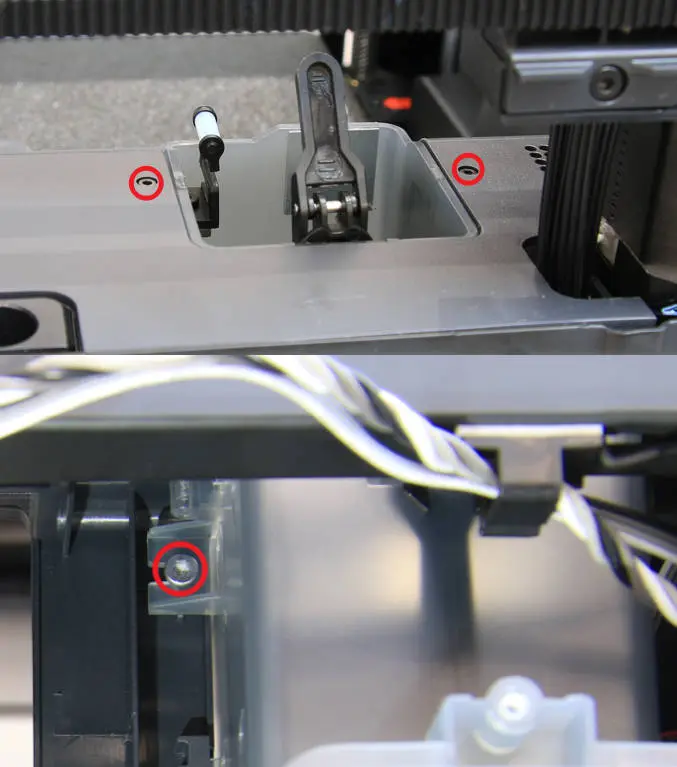

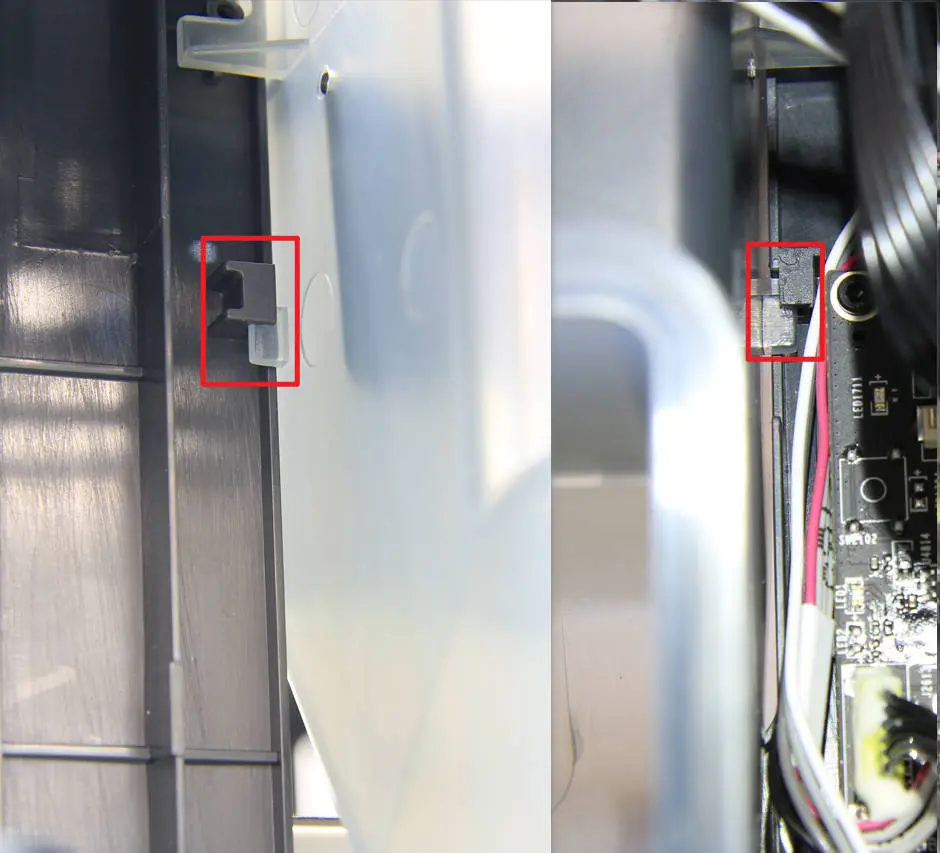

Trin 21 - Monter affaldsrennen

Monter affaldsrennen på printeren. Vær opmærksom på begrænsningsspænderne på begge sider af rennen og montér dem korrekt, men klem ikke kablet.

Spænd 2 sorte skruer øverst på renden, og spænd 1 sølvskrue i venstre side.

Affaldsrenne monteret - trin 1 Affaldsrenne monteret - trin 2

Trin 22 - Monter bagpanelet

Før PTFE-røret igennem rørbøjlen. Monter derefter bagpanelet ved at sætte det højre remspændingshul på plads først og derefter venstre side.

PTFE-rør ført igennem rørbøjle Bagpanel monteret

Trin 23 - Monter de 10+4 skruer

Monter de 10 + 4 skruer (se billedet).

Alle 14 skruer monteret på bagpanelet

Sådan verificerer du udskiftningen

Tilslut strømkablet og tænd for strømmen.

Kør en selvtest på enheden som vist herunder. Hvis der ikke opstår fejl, er udskiftningen gennemført.

Selvtest på printeren bekræfter succesfuld udskiftning

Hvis du støder på problemer, skal du gennemgå trinene igen og kontrollere alle forbindelser. Vedvarer problemet, bedes du kontakte serviceteamet for yderligere hjælp.
