Udskiftning af varmesengens signalkabel (V2)

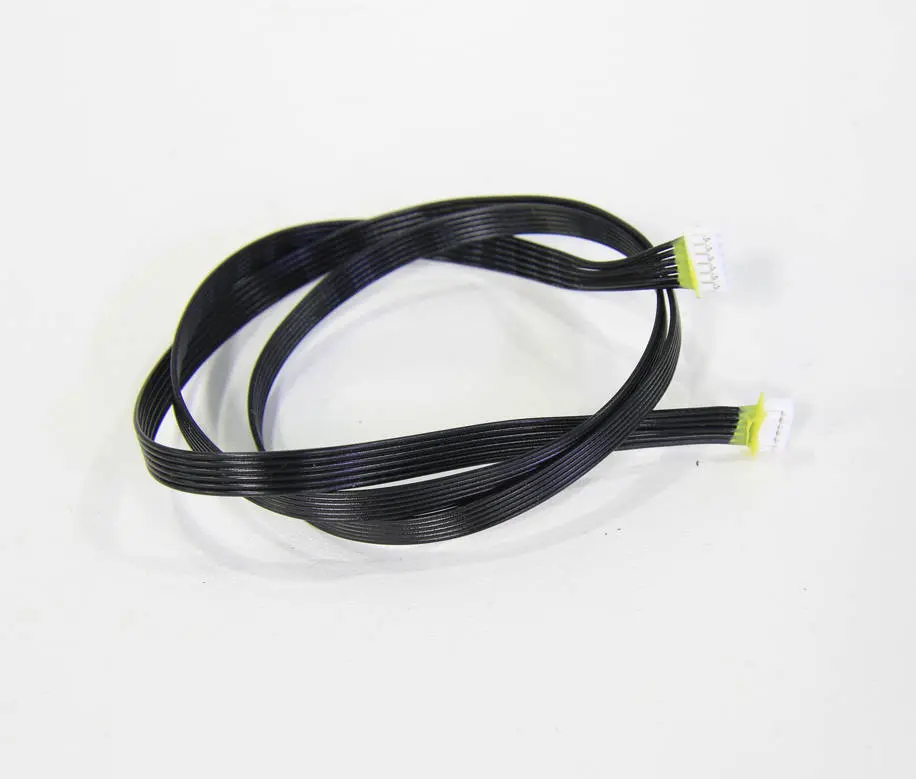

Hvad er varmesengens signalkabel (V2 varmeseng)

Varmesengens signalkabel er et 6-pin kabel, der forbinder varmesengen og MC-kortet.

Klik her for at se udskiftningsvejledning til P1-serien.

Hvornår skal det bruges

1. Temperaturen på varmesengen er unormal, og det er bekræftet, at stikkene er i orden;

2. Varmesengens temperatur forsvinder under varmesengens bevægelse eller under print;

3. Synlig skade på kablet eller stikket;

4. Efter bekræftelse fra eftersalgsteamet skal signalkablet udskiftes.

Nødvendige værktøjer og materialer

• Nyt varmesengens signalkabel (6-pin)
• H1.5/H2.0 unbrakonøgle
• Pincet
• Varmluftpistol
• 3 Z-akse skyderskinner skruer (hvis reserveret efter udpakning)
• Tape og lim efter behov

Silikonelim, kun til reference

Sikkerhedsadvarsel og maskintilstand inden arbejdet påbegyndes

Inden du begynder på processen i denne vejledning, skal du sikre dig, at maskinen er slukket.

Betjeningsvejledning

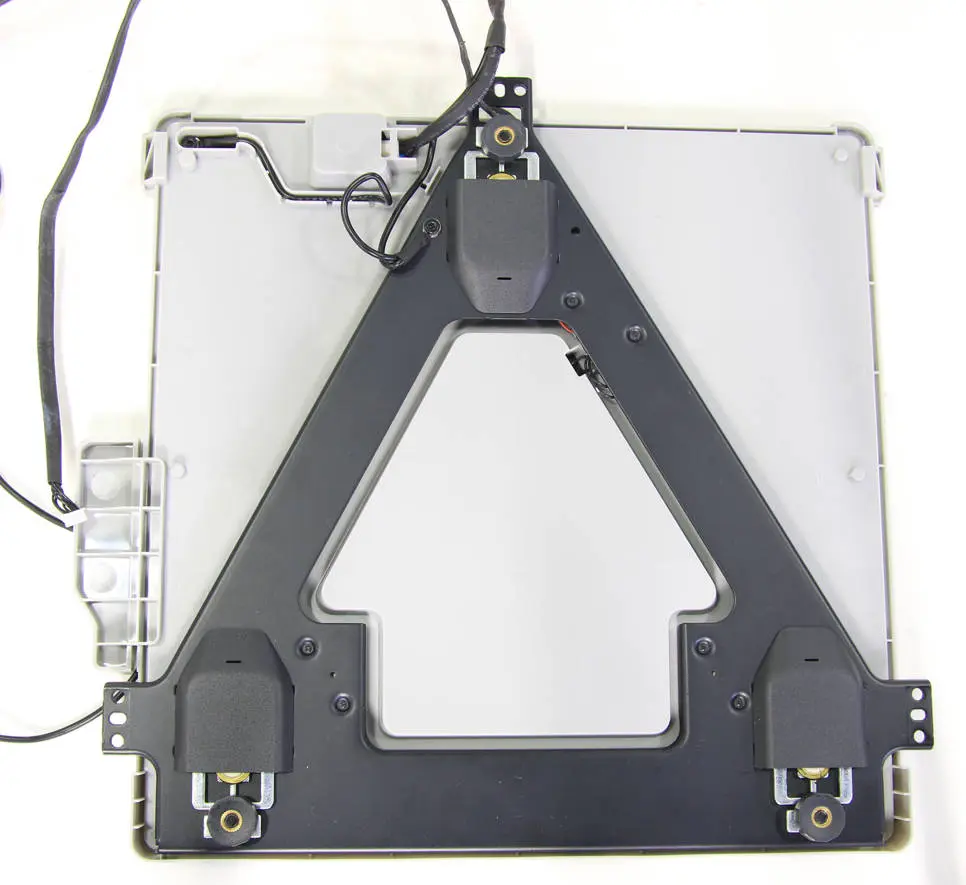

Trin 1 - Fjern varmesengen fra printeren

Følg trin 1-12 i Udskiftning af varmesengen for at demontere printeren og fjerne varmesengen.

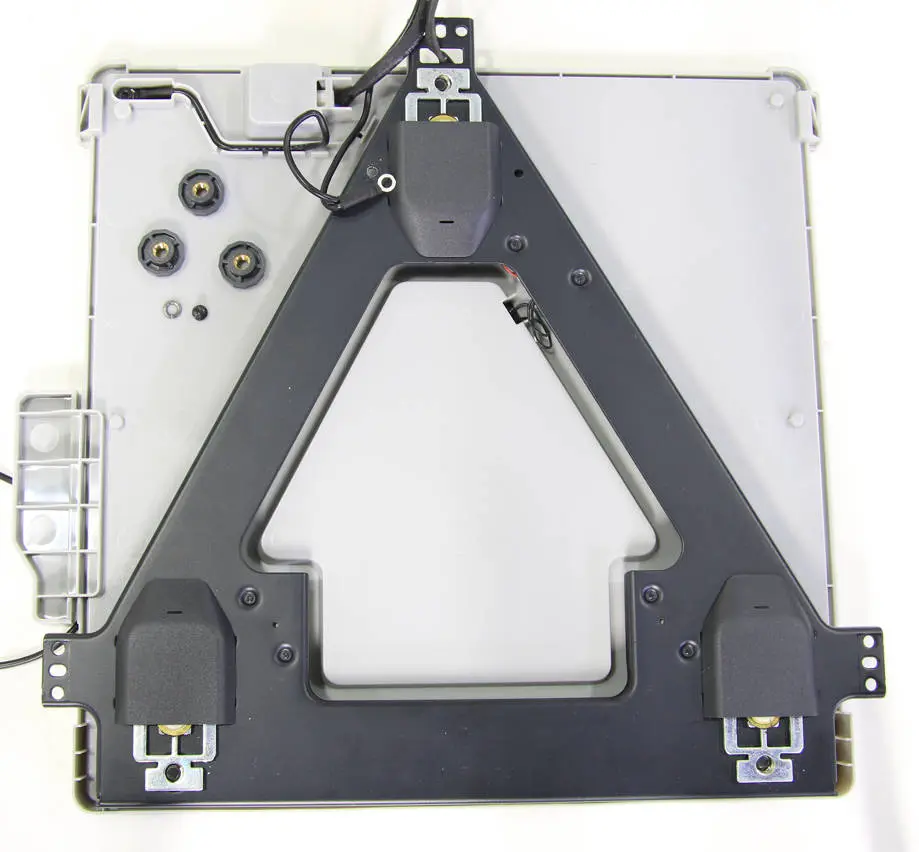

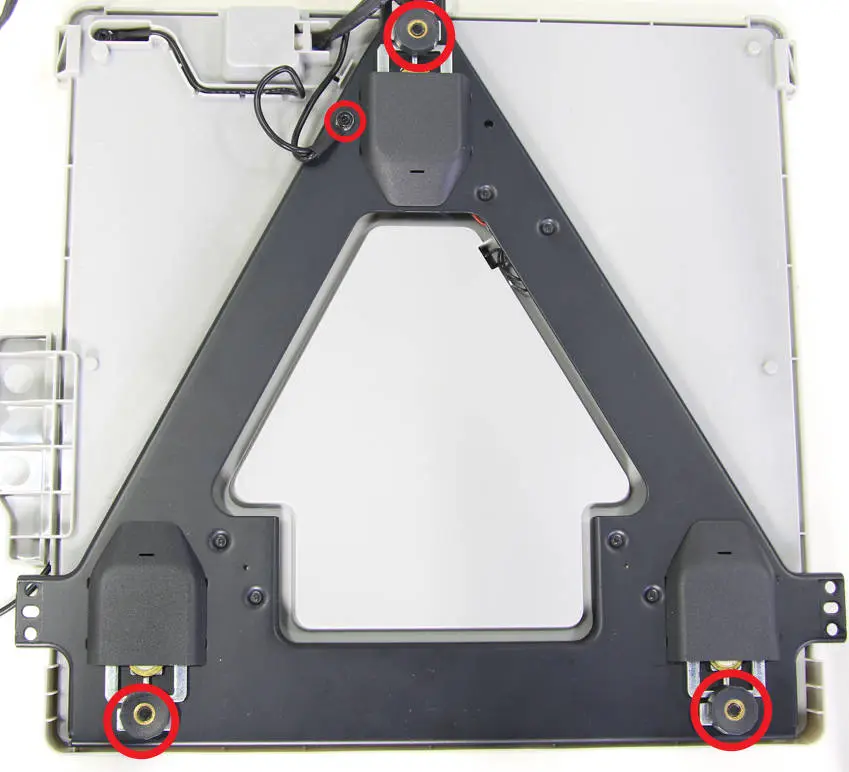

Trin 2 - Fjern nivelleringsskruerne

Fjern jordforbindelseskablets fastgørelsesskrue og skive med en H2.0 unbrakonøgle, og skru derefter de 3 nivelleringsskruer til varmesengen (med gummiringe) af i hånden.

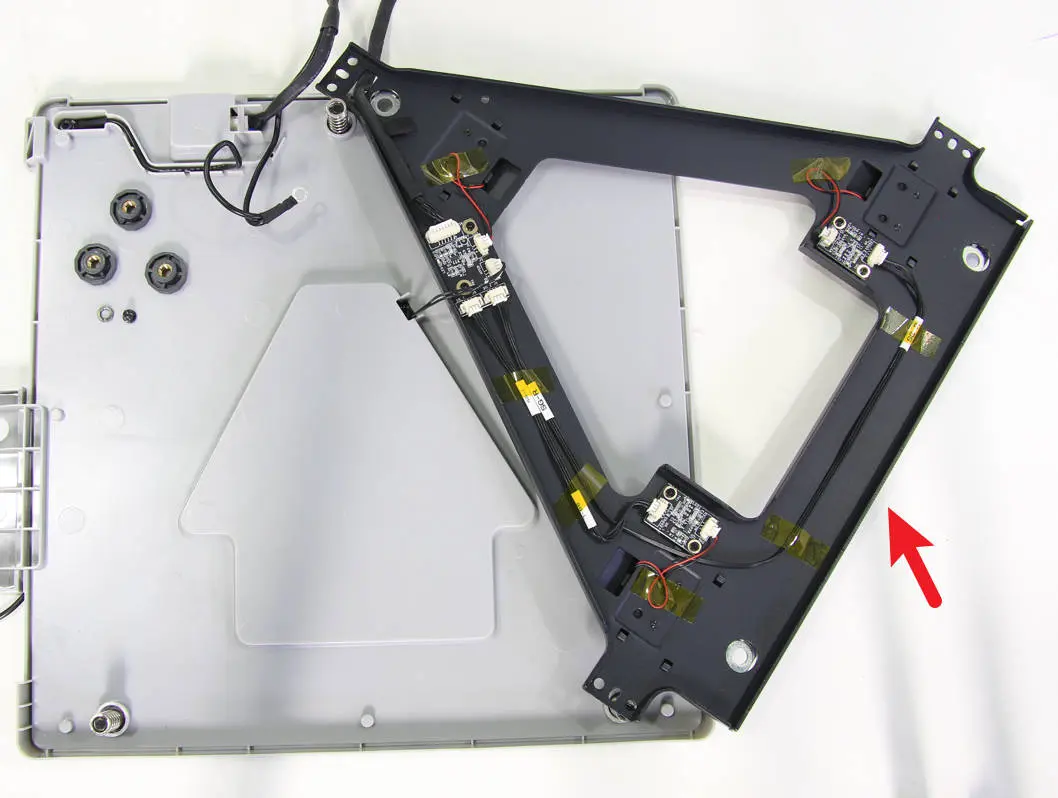

Trin 3 - Fjern varmesengens beslag

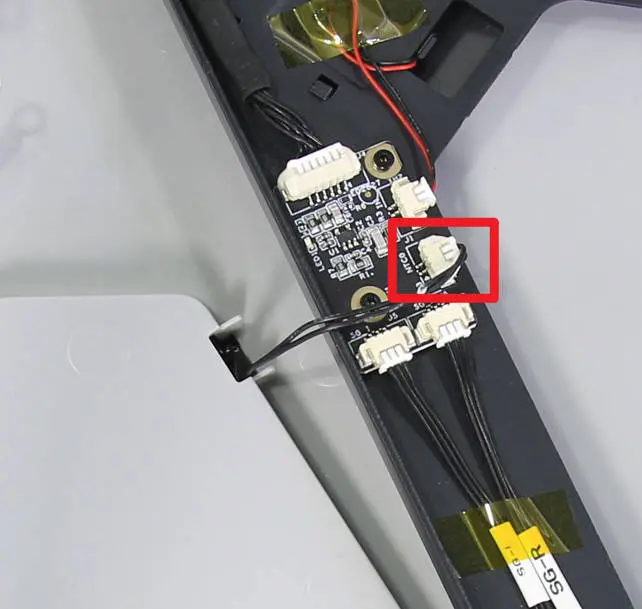

Vip beslaget op for at åbne det, og vær forsigtig med ikke at beskadige NTC-kablet, da det forbliver tilsluttet.

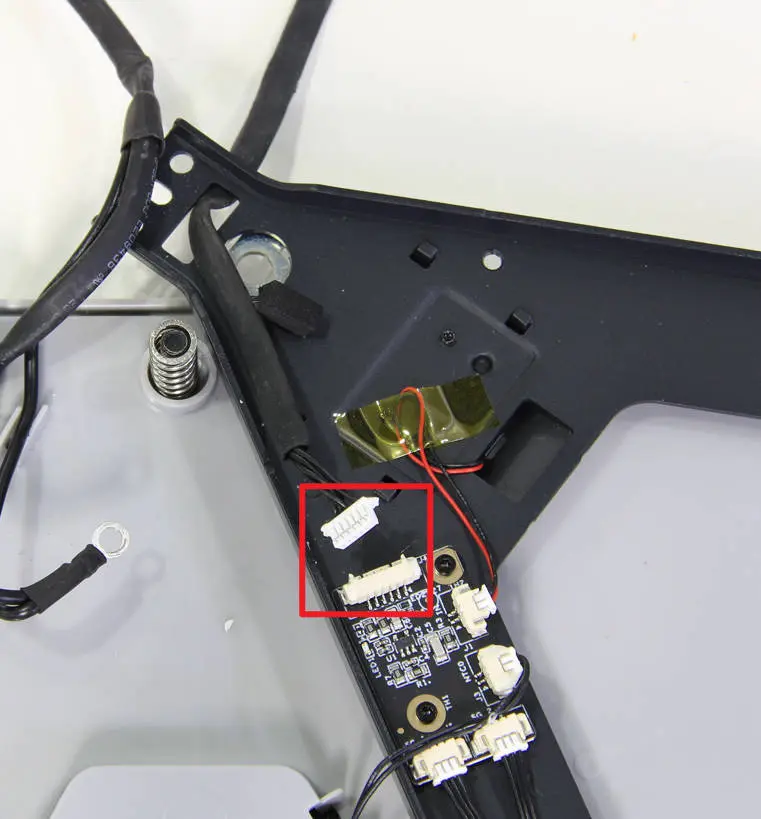

Trin 4 - Fjern det gamle signalkabel

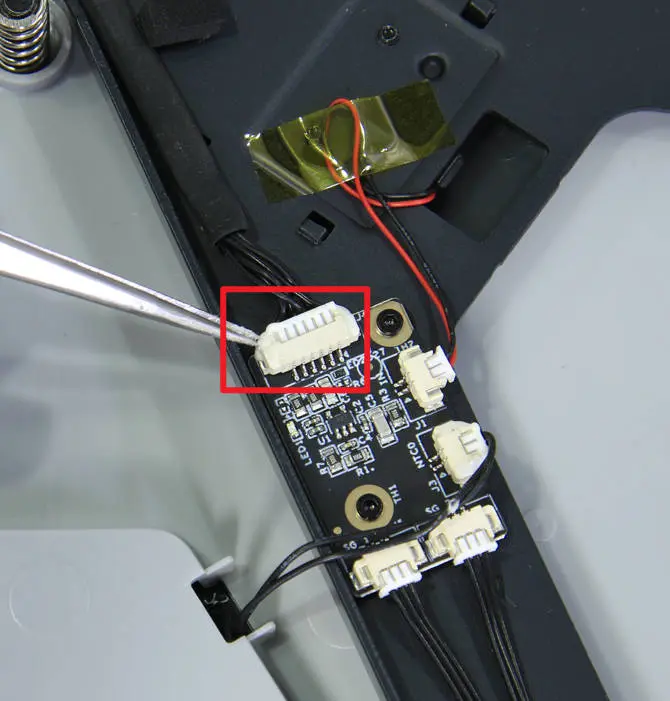

Brug en varmluftpistol til at opvarme den hvide silikonegel på stikket for at blødgøre den, og brug derefter en pincet til at fjerne en del af silikonegelen. Frakobl og fjern derefter det gamle signalkabel.

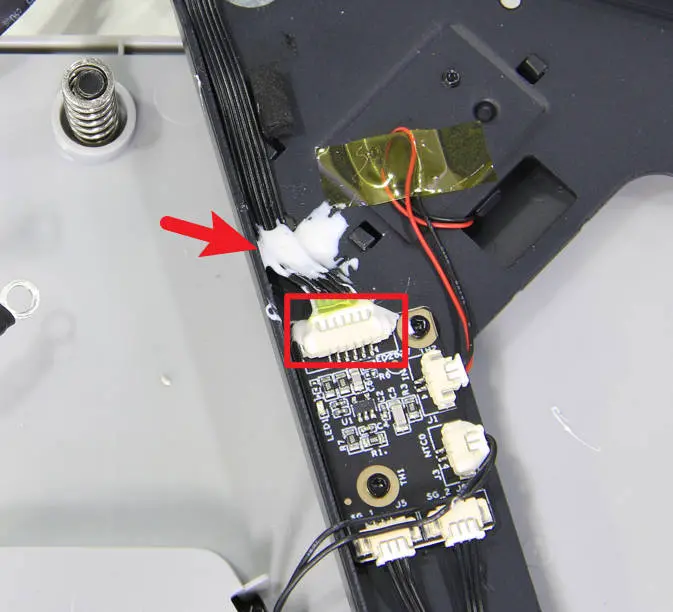

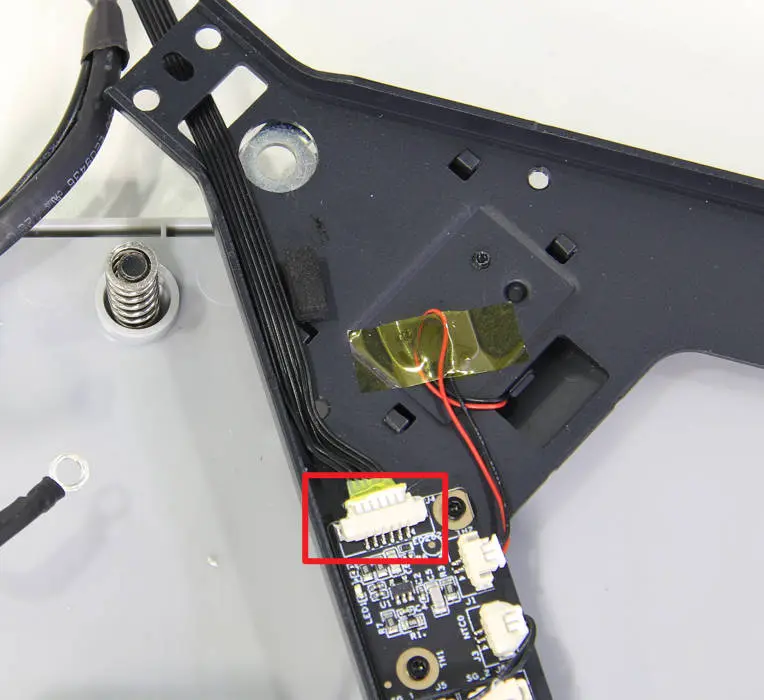

Trin 5 - Monter det nye signalkabel

Før det nye varmesengens signalkabel gennem kabelåbningen på varmesengens beslag, tilslut det til stikket på kortet, påfør silikonelim for at forstærke stikket og fastgør signalkablet. Vent derefter ca. 30 minutter (vent på at limen hærder).

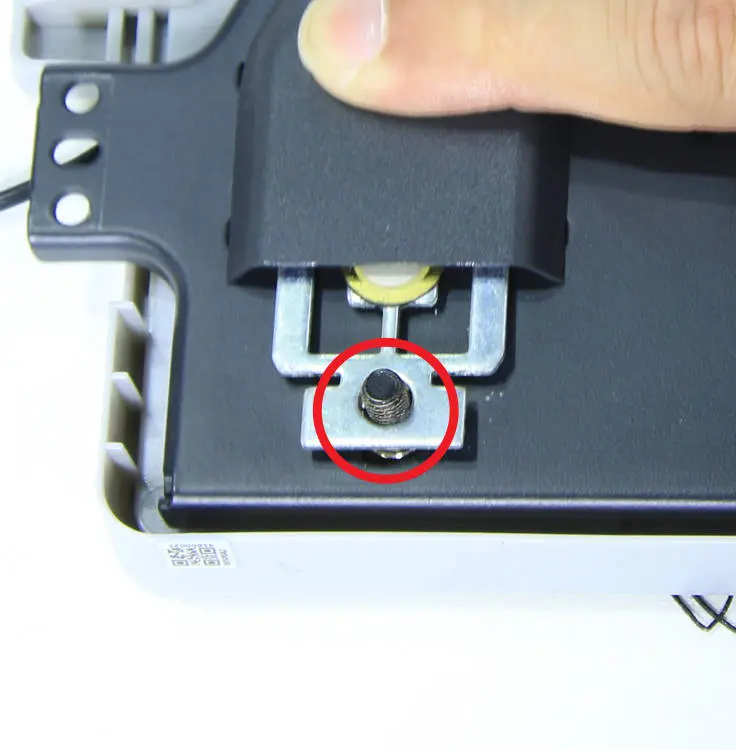

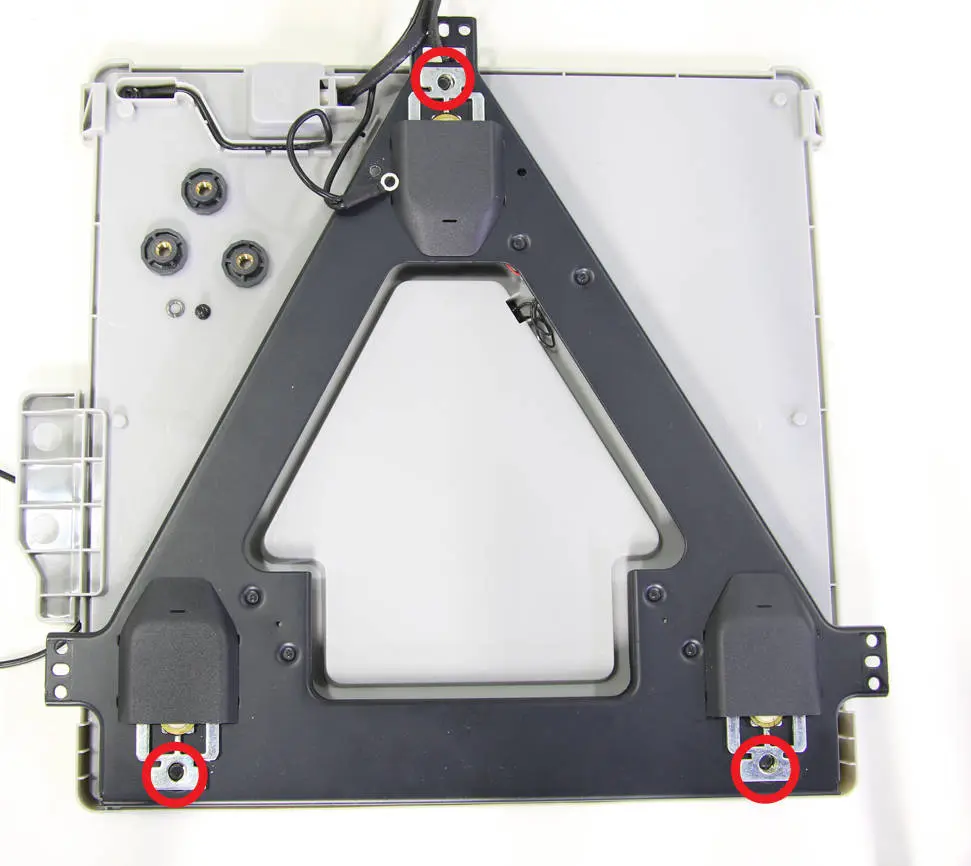

Trin 6 - Monter varmesengens beslag

Saml beslaget tilbage på varmesengen og ret tappe og gennemgående huller ind.

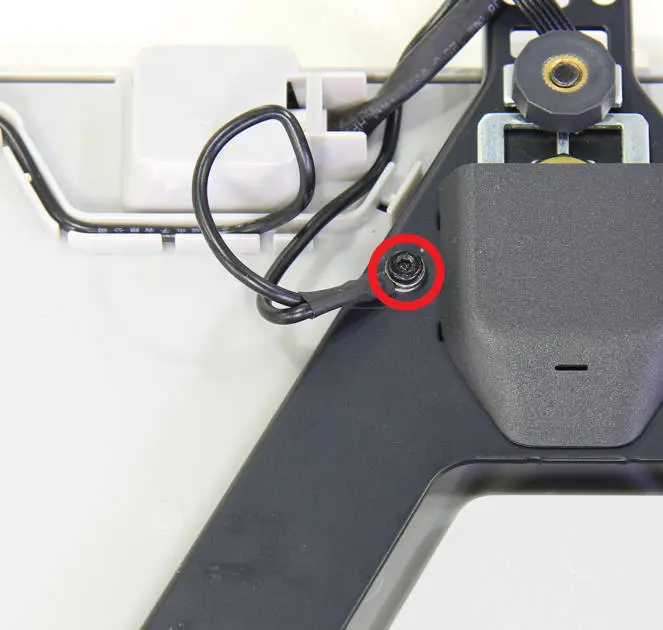

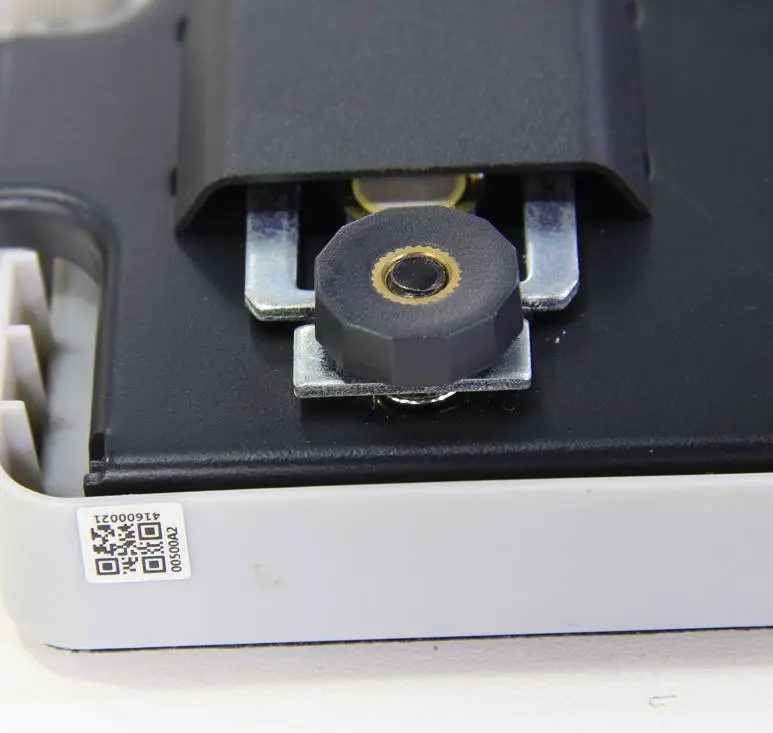

Trin 7 - Monter nivelleringsskruerne

Monter 3 nivelleringsskruer (med gummiringe) - tappene skal flugte præcis med skruerne. Fastgør derefter jordforbindelseskablet med skruen.

Trin 8 - Monter varmesengen og saml printeren

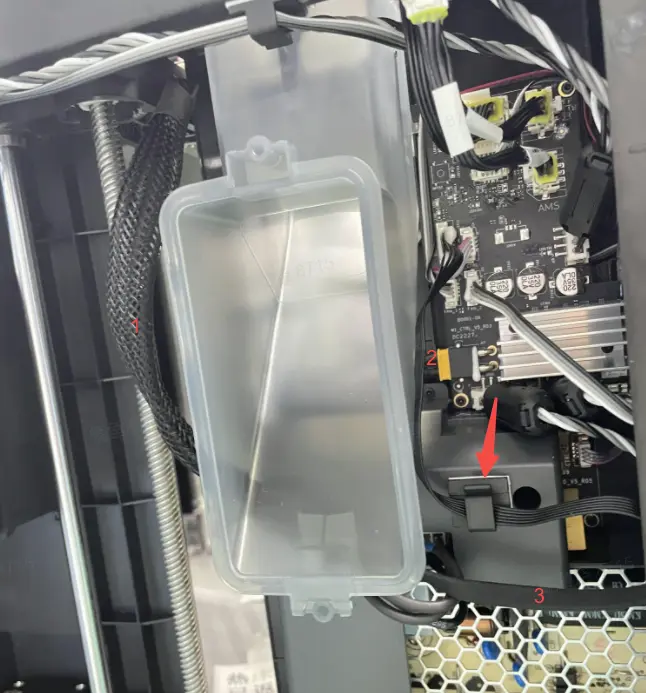

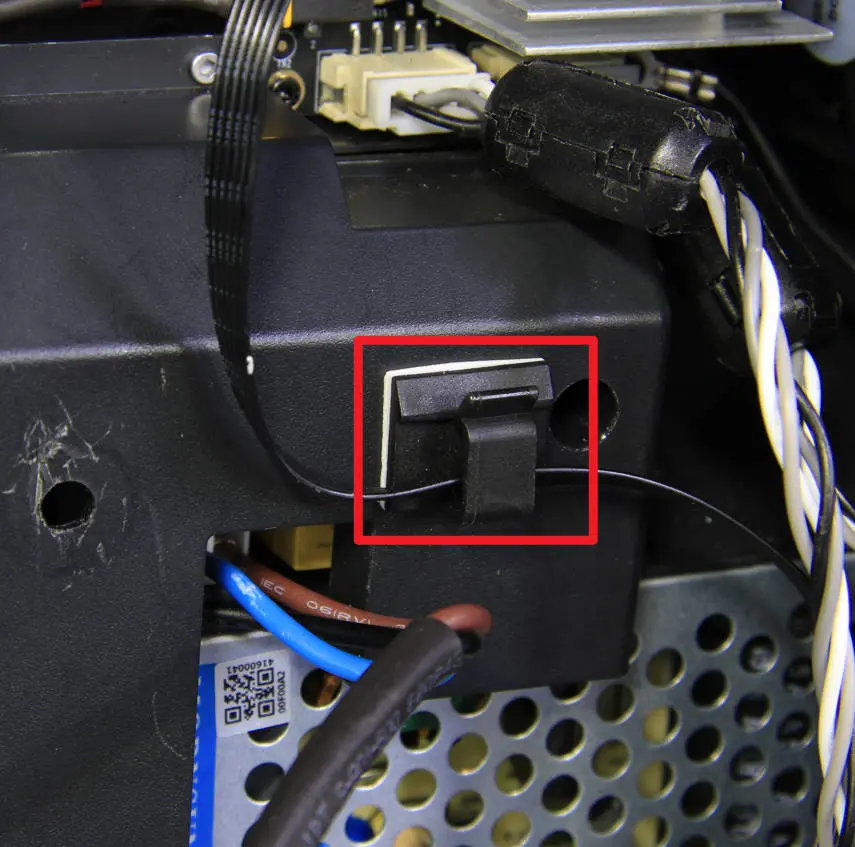

Følg trin 13-25 i Udskiftning af varmesengen for at montere varmesengen og samle printeren. På grund af optimering af produktstrukturen er kabelføringen for varmesengens signalkabel ændret - se figurerne nedenfor.

Sådan bekræfter du, at arbejdet er udført korrekt

1. Tilslut strømkablet og tænd for strømmen.

2. Følg trinene i Manuel nivellering af varmeseng for at udføre en manuel nivellering.

3. Gå til indstillingsmenuen på skærmen, vælg Kalibrering og tryk på "Start kalibrering".

Hvis du støder på problemer, skal du gå trinene igennem igen og kontrollere alle forbindelser. Hvis problemerne fortsætter, skal du kontakte serviceteamet for yderligere hjælp.
