Udskiftning af spoleholder og PTFE-rørkobling til P2S/X2D

Spoleholder/PTFE-rørkobling

Spoleholder: En plastikbeslag monteret på bagsiden af printeren til at holde en ekstern filamentspole.

PTFE-rørkobling: En kobling der bruges til at forbinde PTFE-røret til filamentspolen.

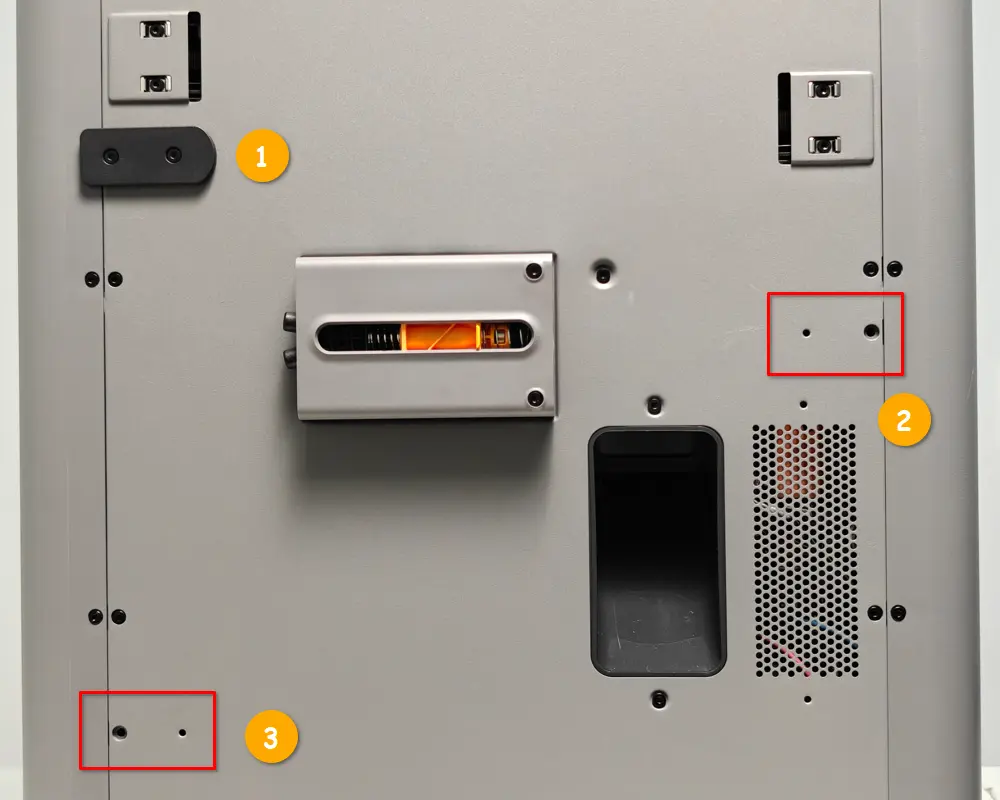

Bemærk: P2S har tre placeringer på bagsiden, hvor en spoleholder kan installeres. Du kan vælge placeringen ud fra din konkrete situation. Ekstra holdere kan fås ved at downloade og printe modellen eller ved at printe fra de indbyggede modeller. G-kode: spool_holder.gcode.3mf STL: spool_holder.stl

Når skal denne guide bruges

• Spoleholder er beskadiget
• PTFE-rørkobling er fejlbehæftet

Bemærk: Denne guide kan også bruges som reference, når du skifter PTFE-rørkoblingens position.

Nødvendige værktøjer og materialer

• Ny spoleholder
• H2,0 unbrakonøglen

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og frakobl strømforsyningen før du udfører vedligeholdelse. Undladelse heraf medfører risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker og passe særlig på ikke at klemme, beskadige eller udøve tryk på udsatte ledninger, stik eller printplade. Dysespidsen kan desuden være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer relateret til ovenstående eller trinene i denne guide, bedes du åbne en ny sag på vores supportside for assistance.

Fjernelse af spoleholderen

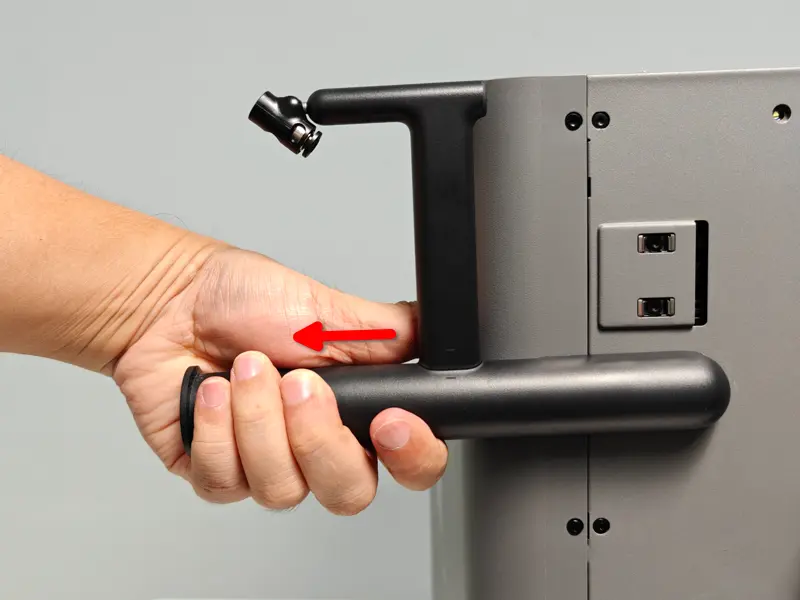

Trin 1: Fjern spoleholderen

Hold spoleholderen og træk den ud fra siden af printeren.

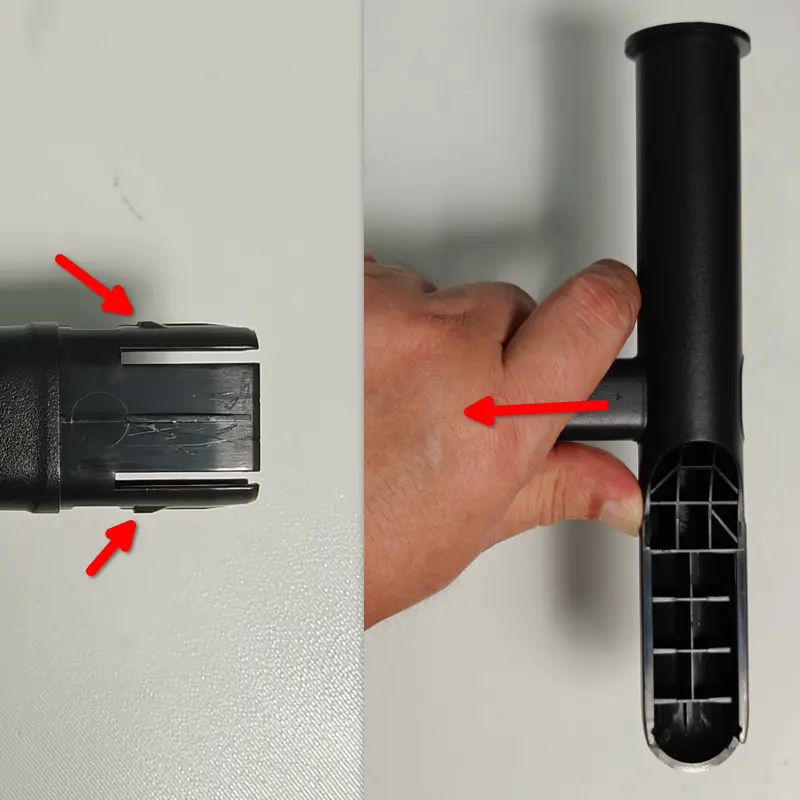

Trin 2: Adskil spoleholderen

Hold i den ende, hvor filamentrørskoblingen er installeret, skub mod spoleskaftet og brug kraft til at adskille spoleholderen.

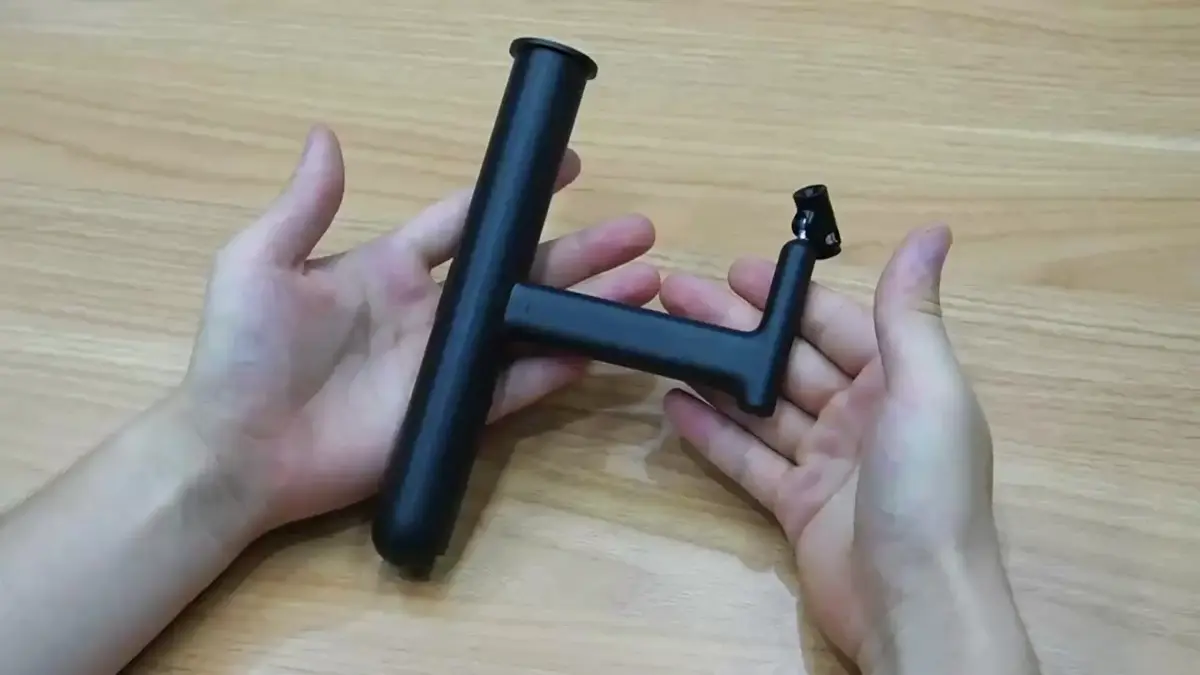

Varm påmindelse: Når du adskiller spoleholderen, kan den første betjening være lidt besværlig. Det anbefales at ryste holderen op og ned først, og derefter trække den jævnt ud.

Trin 3: Fjern PTFE-rørkoblingen

Brug en H2,0 unbrakonøglen til at skrue den runde skrue løs og fjerne PTFE-rørkoblingen.

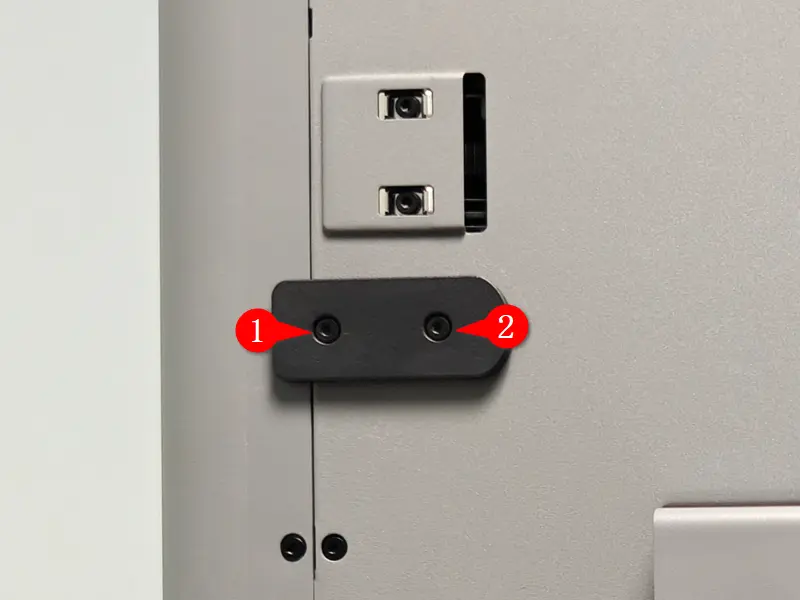

Trin 4: Fjern spoleholderens base

Brug en H2,0 unbrakonøglen til at fjerne de to skruer og fjerne spoleholderens base.

Installation af spoleholderen

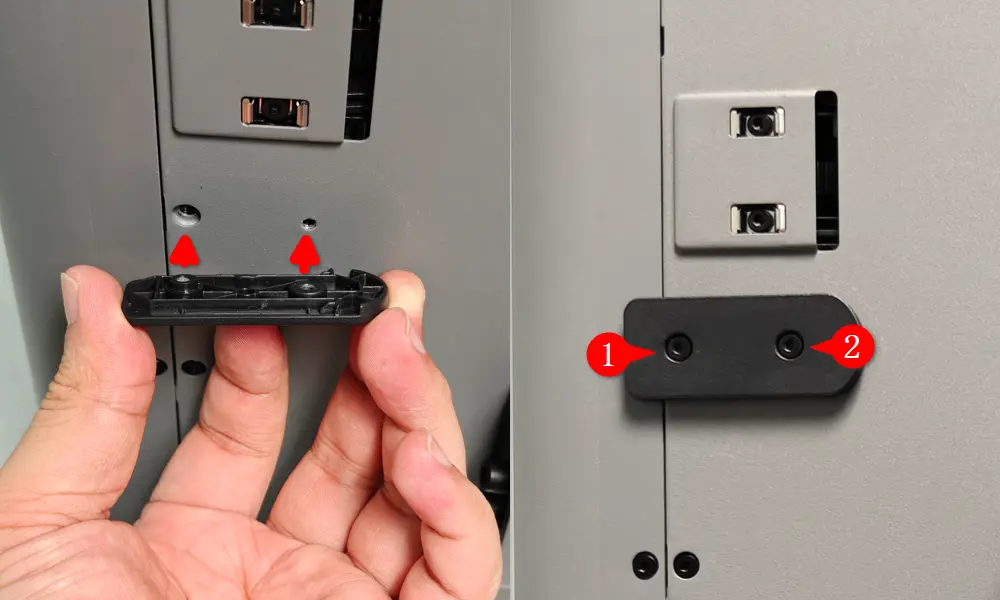

Trin 1: Installer spoleholderens base

Placer spoleholderens base på den ønskede installationsposition og fastgør den med to skruer.

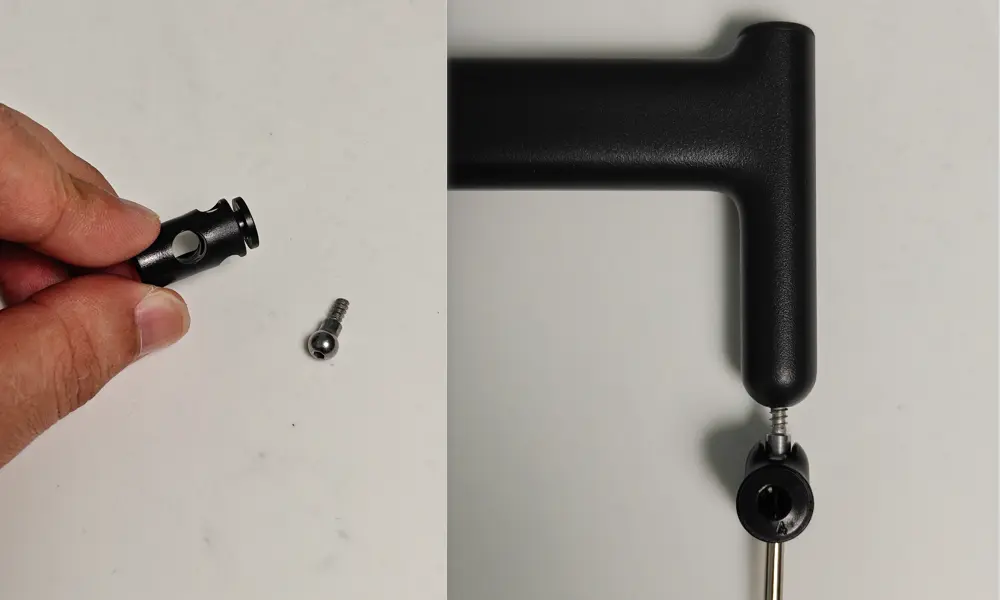

Trin 2: Installer PTFE-rørkoblingen

Installer PTFE-rørkoblingen på rørbeslagets og stram den runde skrue med en H2,0 unbrakonøglen.

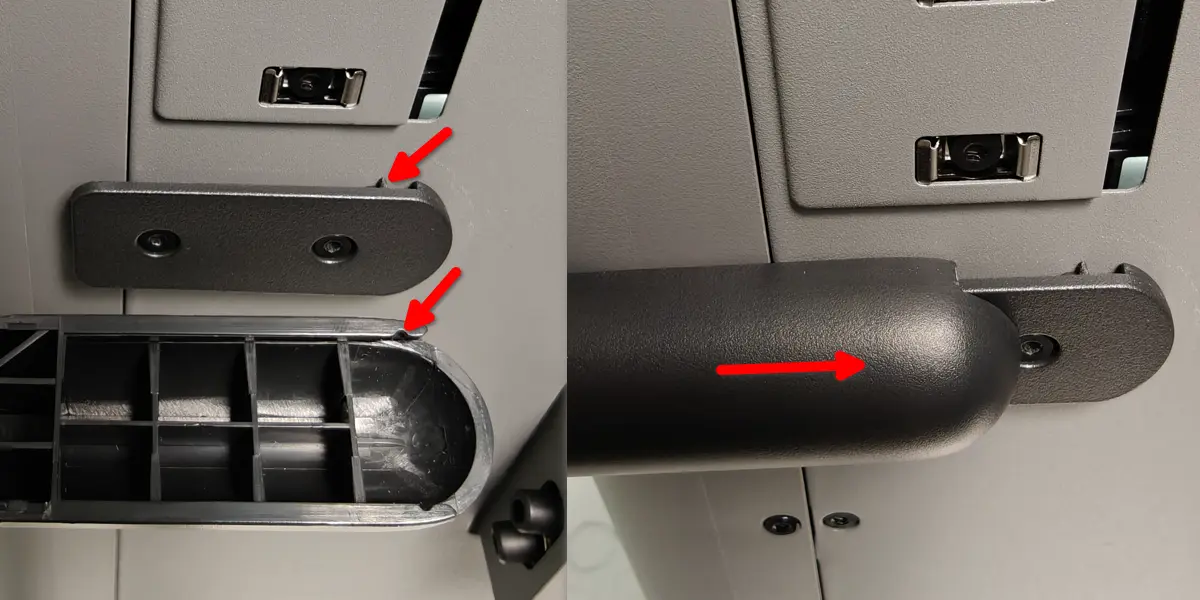

Trin 3: Installer spoleholderen

Monter spolen på holderens base og sørg for, at du hører et klik, der indikerer, at den er korrekt placeret.

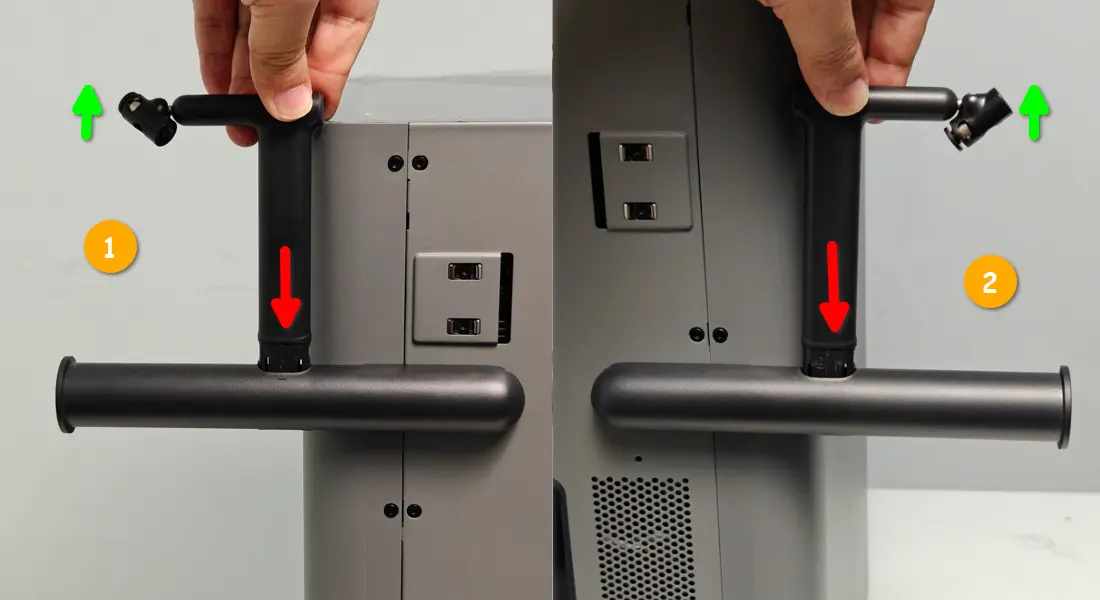

Trin 4: Forbind spolen og filamentrørbeslagets

Juster rørbeslagets med monteringshullet, og tilslut det derefter til spolens beslag. Installation af spoleskaftet separat kan hjælpe med at forhindre fejl i orienteringen af PTFE-rørkoblingen.

Verificering af funktionalitet

• Spoleholderen skal dække holderens base fuldstændigt og ikke glide let.
• PTFE-rørkoblingen skal vende opad.
