Udskiftning af dørsensor på P2S

Frontdørsensor

Frontdørsensoren er et lille kredsløbskort monteret på indersiden af printerens frontpillar, der registrerer, om glasfrontdøren på P2S er åben eller lukket.

Pakken med erstatningsdørsensoren indeholder:

1. Et frontdørsensor-kredsløbskort
2. En ST2x3,5-skrue

Bemærk: Kablet er ikke inkluderet i dette tilbehør. Hvis kablet er beskadiget, er en printer-kabelpakke nødvendig for at fremskaffe et kabel til udskiftning.

Hvornår du skal bruge denne guide

• Når dørregistreringen svigter, eller altid viser døren som åben, selv når den er fysisk lukket, og dørsensorkablet er intakt.

Nødvendigt værktøj og materialer

1. Erstatningsdørsensor
2. H1,5 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og frakobl strømmen, inden du udfører vedligeholdelsesarbejde. Undlader du dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller det omgivende område.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker for at beskytte dig og være særlig forsigtig med ikke at klemme, beskadige eller lægge pres på eksponerede ledninger, stik eller kredsløbskort. Derudover kan dysen være ekstremt varm, så rør den aldrig med bar hud.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, kan du oprette en ny sag på vores supportside for at få hjælp.

Kontrol af magneten i frontglassdørens håndtag

Trin 1 - Fjern håndtaget

Åbn frontdøren. Brug en H2,0 unbrakonøgle til at fjerne de to skruer, der holder håndtaget. Håndtaget løsner sig derefter naturligt.

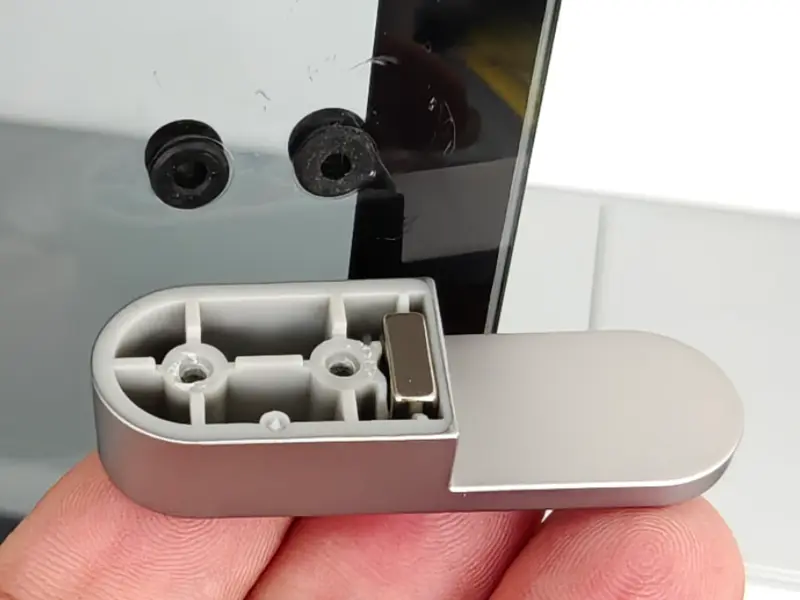

Trin 2 - Kontroller magneten

Hvis den firkantede magnet mangler, eller den ikke kan sidde fast på grund af skader på håndtaget, skal du udskifte det med et nyt håndtag.

Fjernelse af dørsensoren

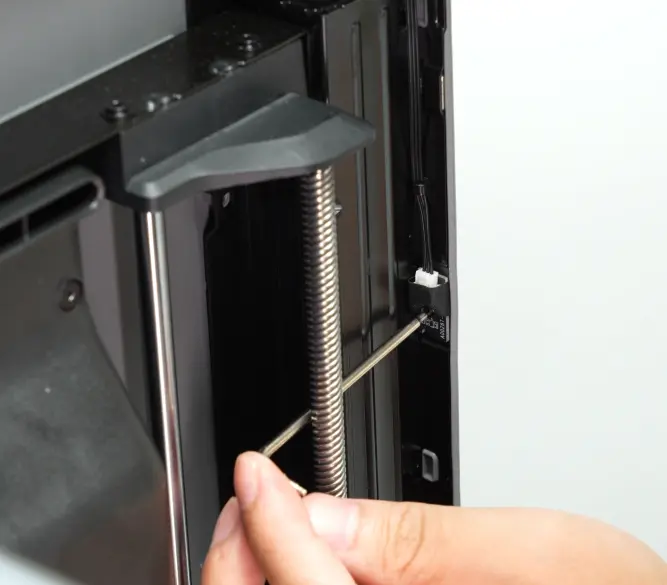

Trin 1: Fjern dørsensorens skrue

Åbn glasfrontdøren, find dørsensorkortet bag den højre dørramme, og fjern skruen med H1,5 unbrakonøglen.

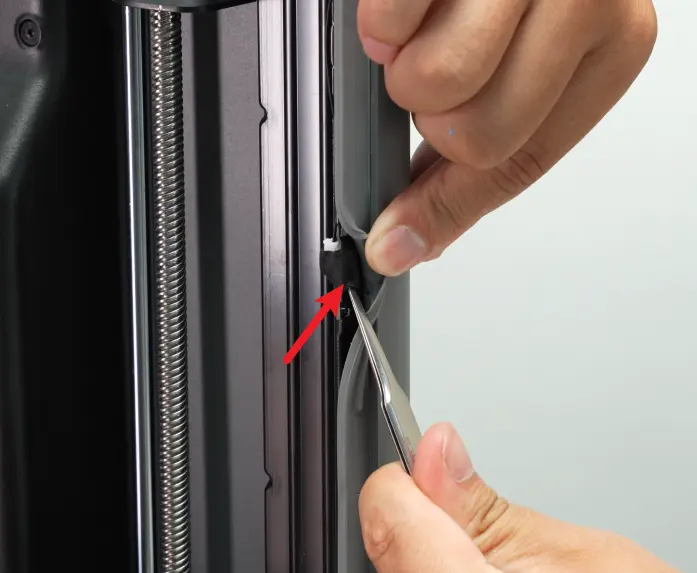

Trin 2: Fjern den sorte tape

Træk forsigtigt silikonestrimlen langs dørrammen tilbage, og fjern den sorte tape på dørsensoren (gem tapen til genbrug, hvis du ønsker det).

Trin 3: Fjern dørsensoren

Afbryd kablet fra dørsensorkortet, og fjern det gamle dørsensorkort fra printeren.

Installation af dørsensoren

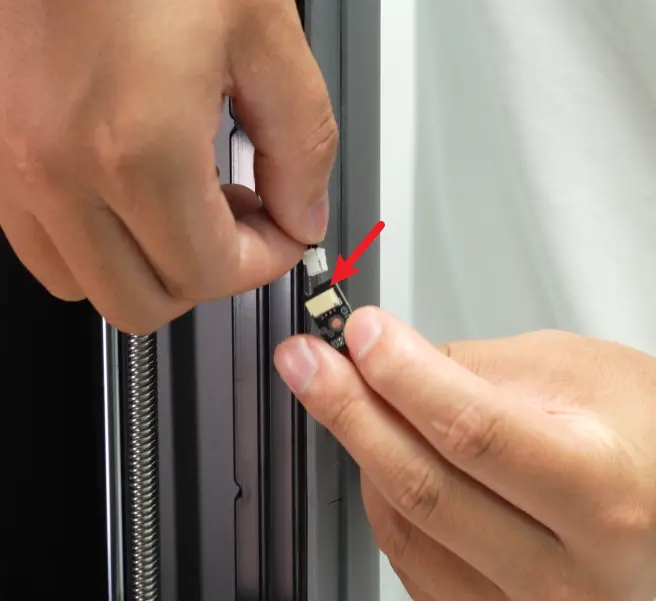

Trin 1: Tilslut kablet

Tilslut kablet til erstatningsdørsensorkortet.

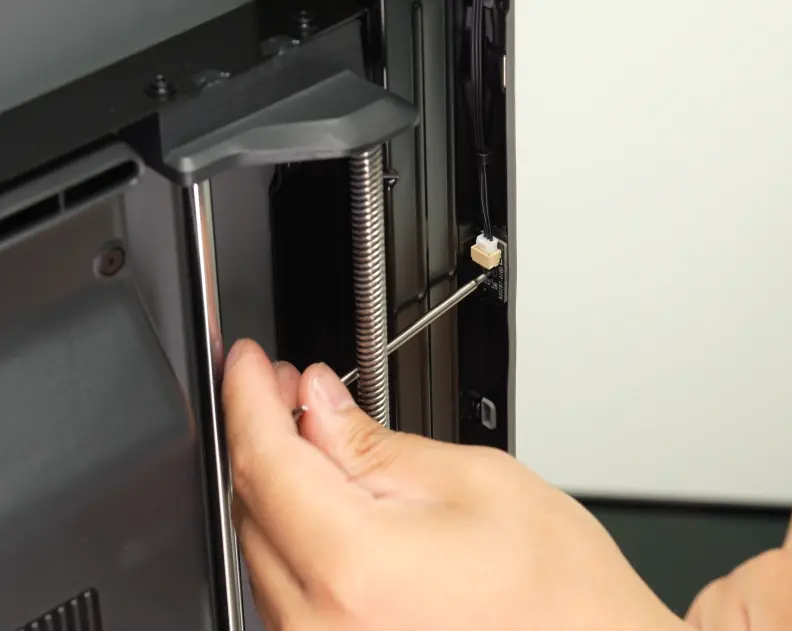

Trin 2: Installer dørsensoren

Juster dørsensorkortet med skruehullet, og brug H1,5 unbrakonøglen til at sætte skruen i igen.

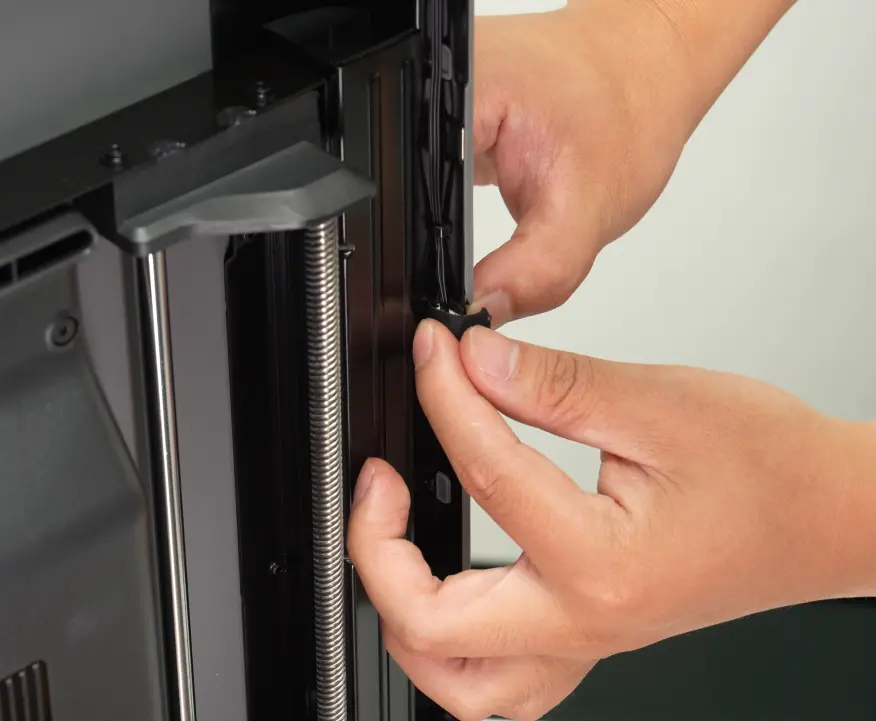

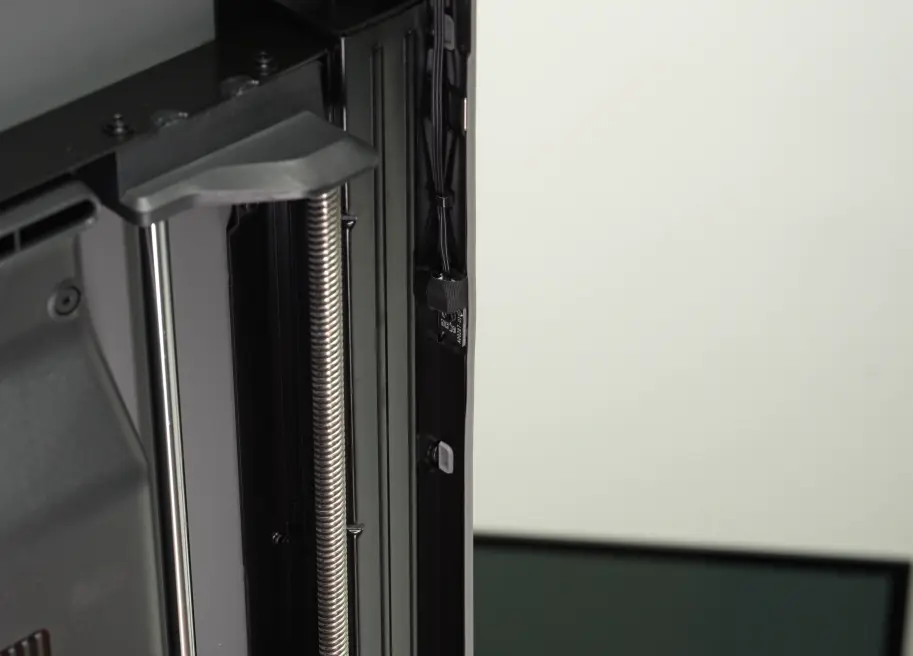

Trin 3: Sæt den sorte tape på igen

Træk forsigtigt silikonestrimlen tilbage, og sæt den sorte tape på plads rundt om dørsensorkortet.

Funktionsverifikation

Dørsensoren er kun aktiv, mens printeren er i brug. Under et testprint skal du åbne glasfrontdøren og bekræfte, at meddelelsen "dør åben" dukker op. Luk derefter døren og bekræft, at meddelelsen forsvinder.
