H2D Cutting Upgrade Kit: Brugervejledning

Installation af skæremodulet

Videovejledning

1. Installation af skæreplatformen

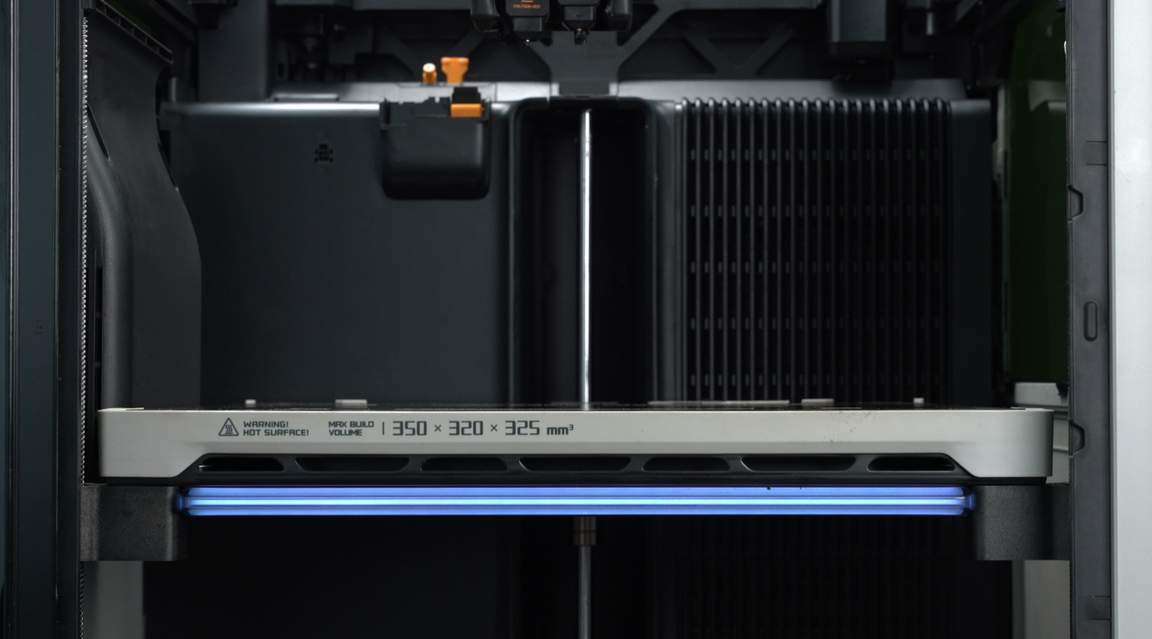

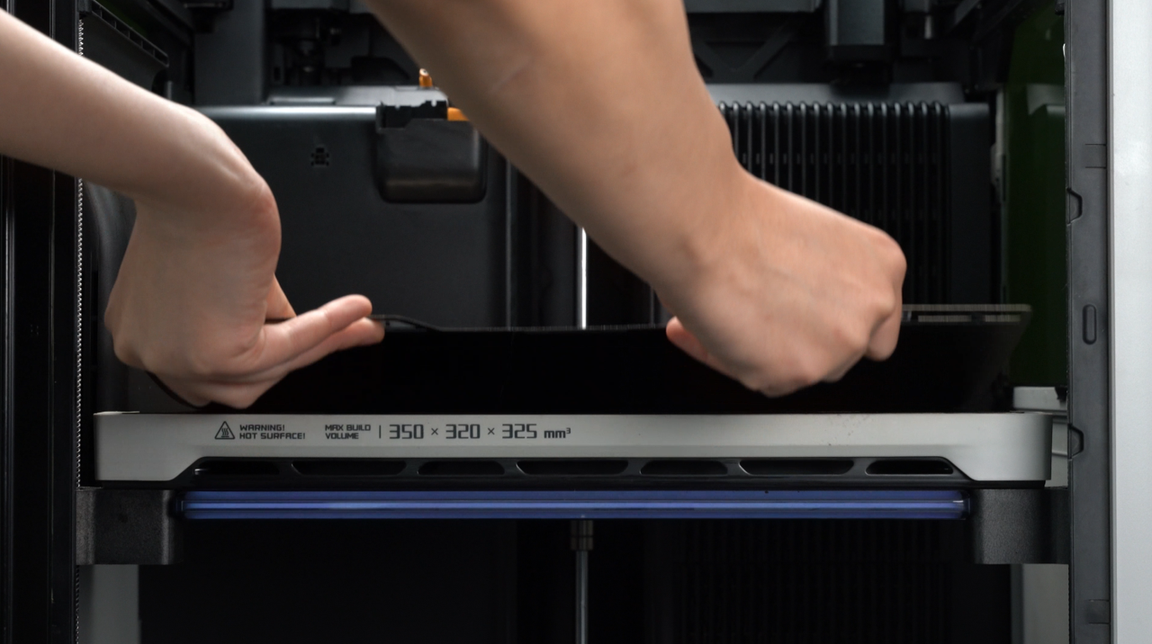

Fjern Bambu Textured PEI-pladen (hvis varmebeddet sidder for højt, kan du sænke det via skærmen, så det er lettere at fjerne og placere pladen).

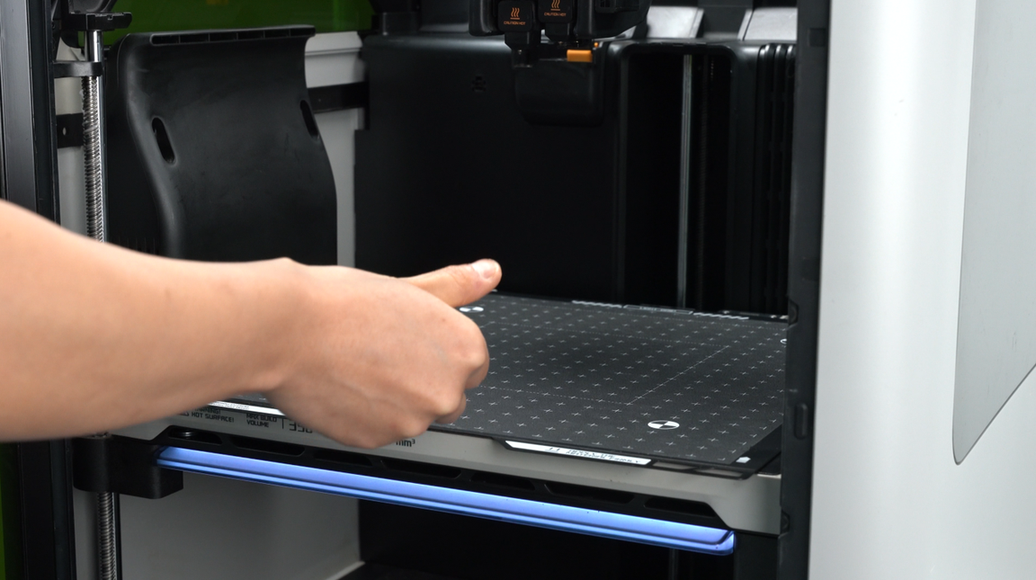

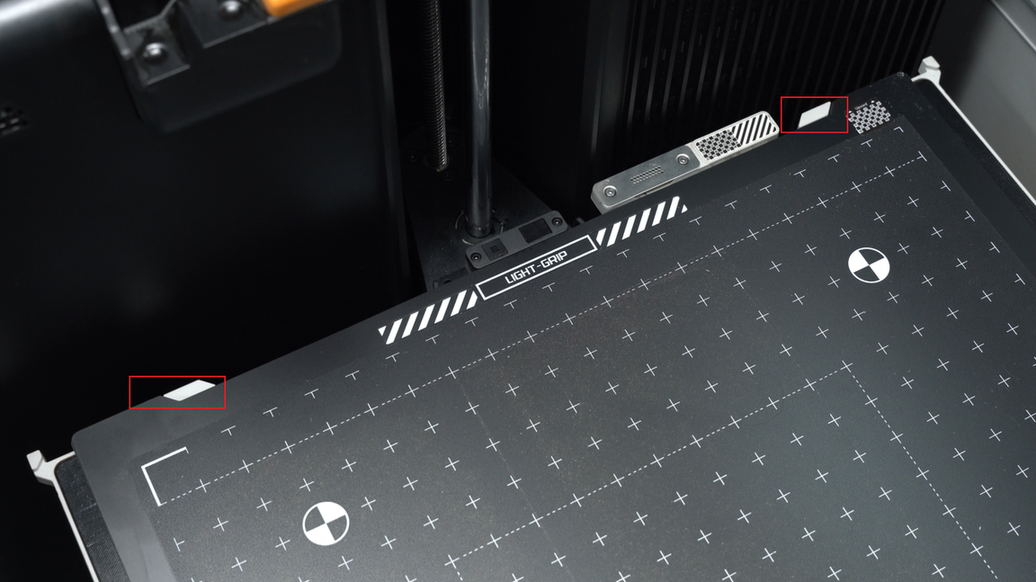

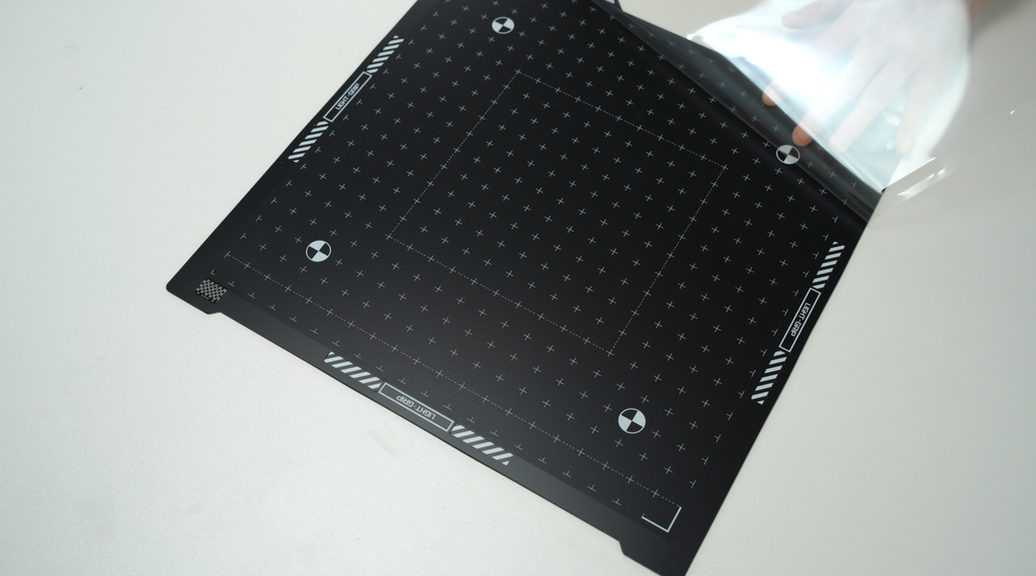

Træk beskyttelsesfilmen af den side af skæreplatformen, der vender opad, og monter skæremåtten på varmebeddet (fjern ikke beskyttelsesfilmen på den side, der rører varmebeddet). Sørg for, at de to hjørner flugter med stopklodserne på varmebeddet.

Bemærk: Smid ikke den aftagne beskyttelsesfilm ud. Når måtten ikke er i brug, kan du sætte beskyttelsesfilmen tilbage på klæbemåtten for at undgå, at småt snavs sætter sig, og for at bevare måttens vedhæftning.

3. Installation af skæremodulet

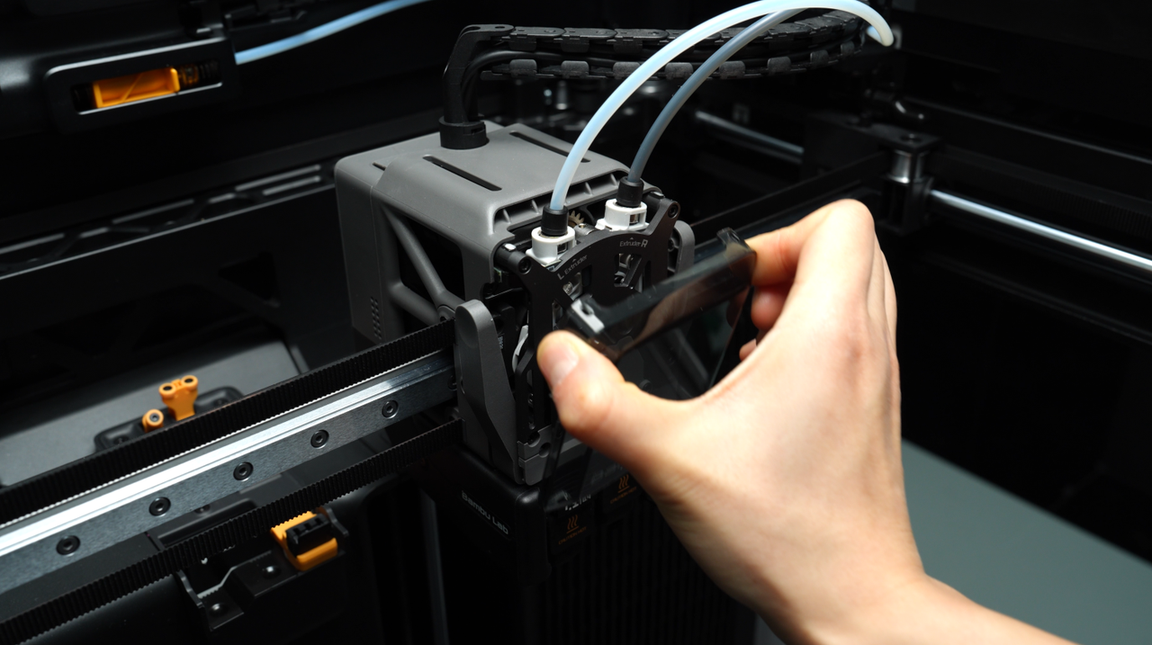

Tag fat i de to øverste hjørner af toolheadets frontdæksel, og træk det fremad for at fjerne frontdækslet.

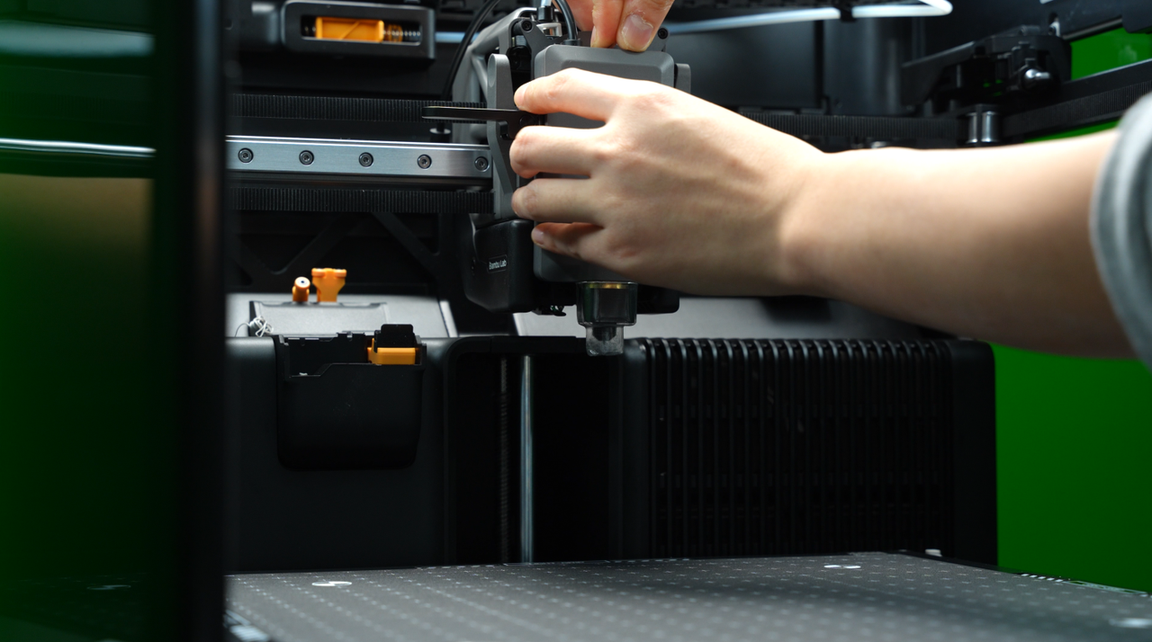

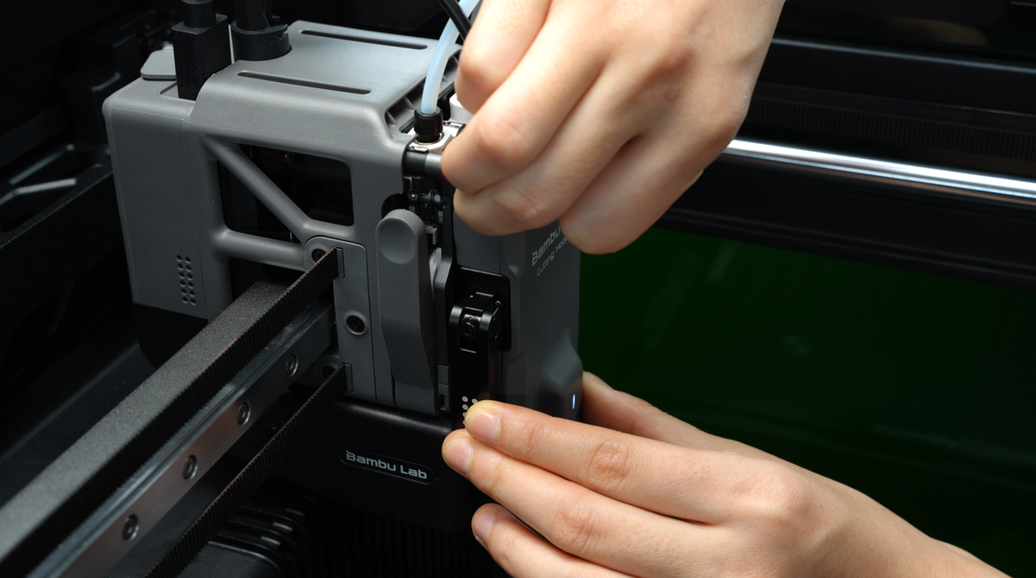

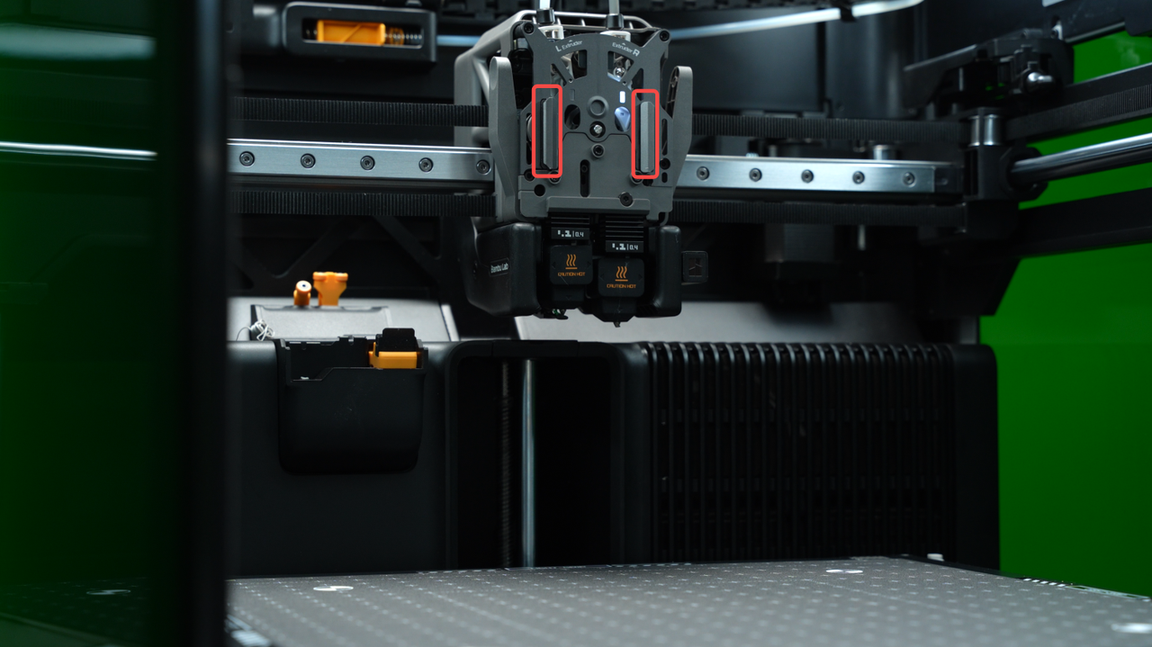

Skub skæreenheden ind i sprækken på extruderens frontdæksel.

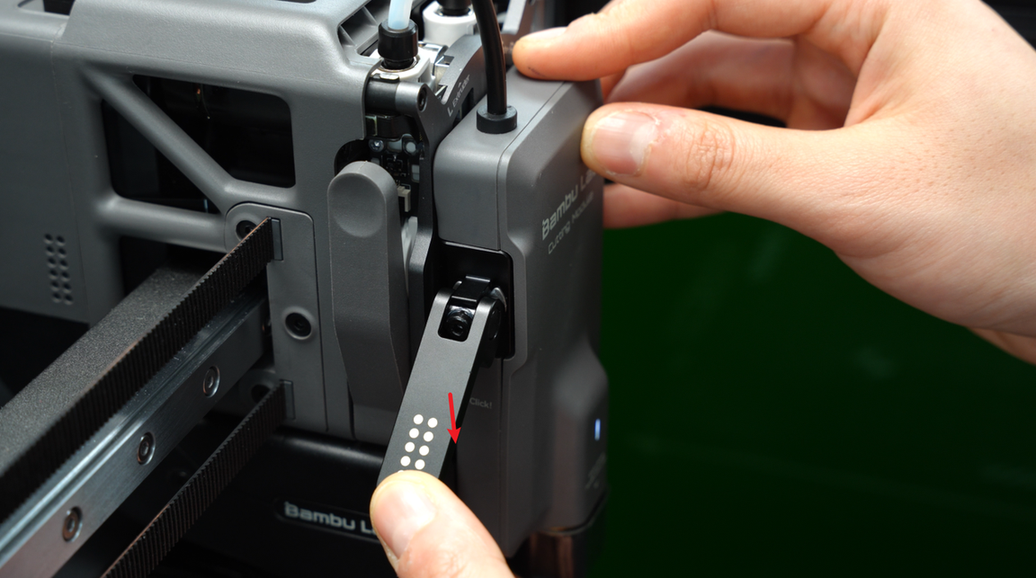

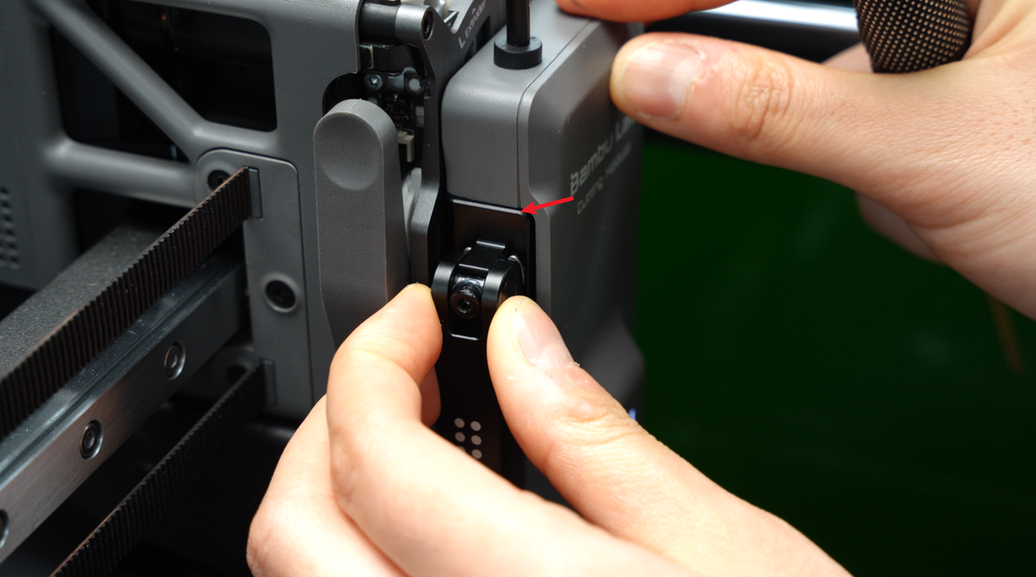

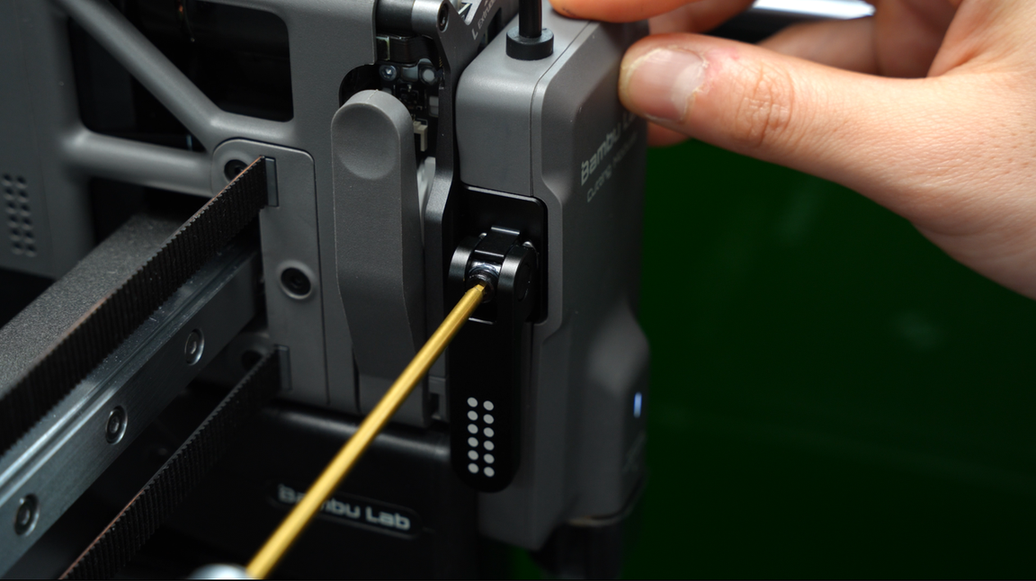

Hvis grebet ikke kan skubbes ned, så løsn H2.0 unbrakonøglen en halv omgang mod uret for at frigøre grebet. Tryk ned igen for at bekræfte. Hvis det stadig sidder for stramt, så løsn yderligere en halv omgang, indtil det låser glat.

Hvis modulet derimod kan rokkes med hånden, efter grebet er låst, skal du stramme H2.0 unbrakonøglen en halv omgang med uret for at sikre låsen. Rok igen for at bekræfte. Hvis det stadig er for løst, så stram yderligere en halv omgang, indtil det ikke længere rokker.

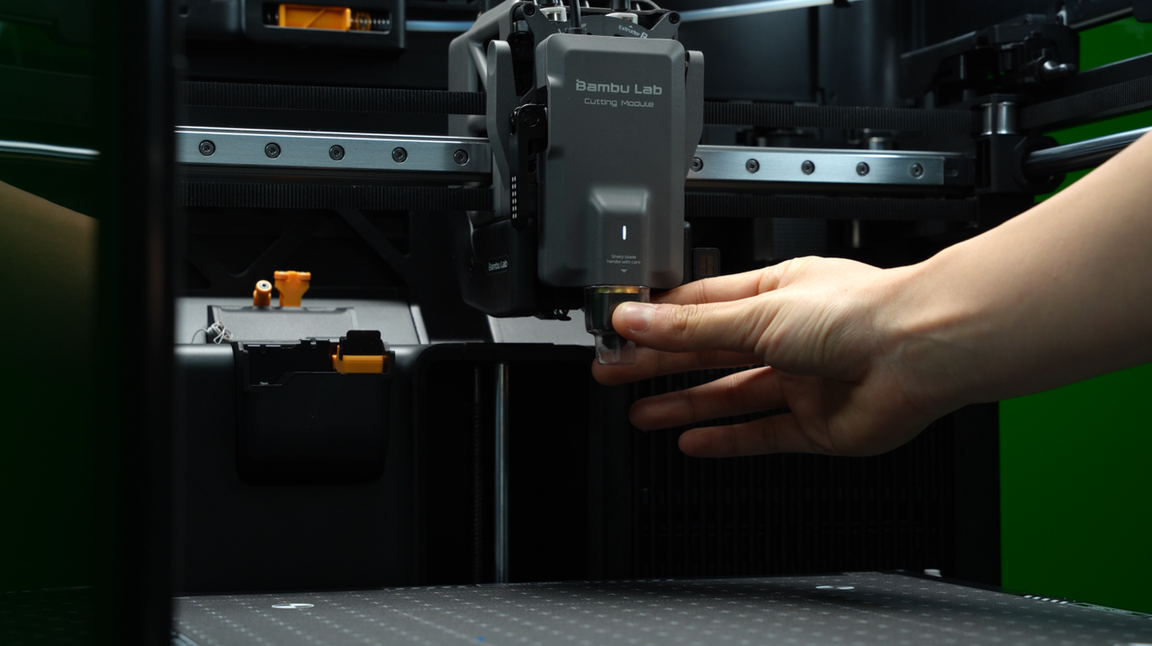

Fjern beskyttelsesdækslet fra knivholderen, og pas på ikke at komme til skade. Vi anbefaler også, at du gemmer dette beskyttelsesdæksel til at pakke hele knivholderen ind under montering eller afmontering.

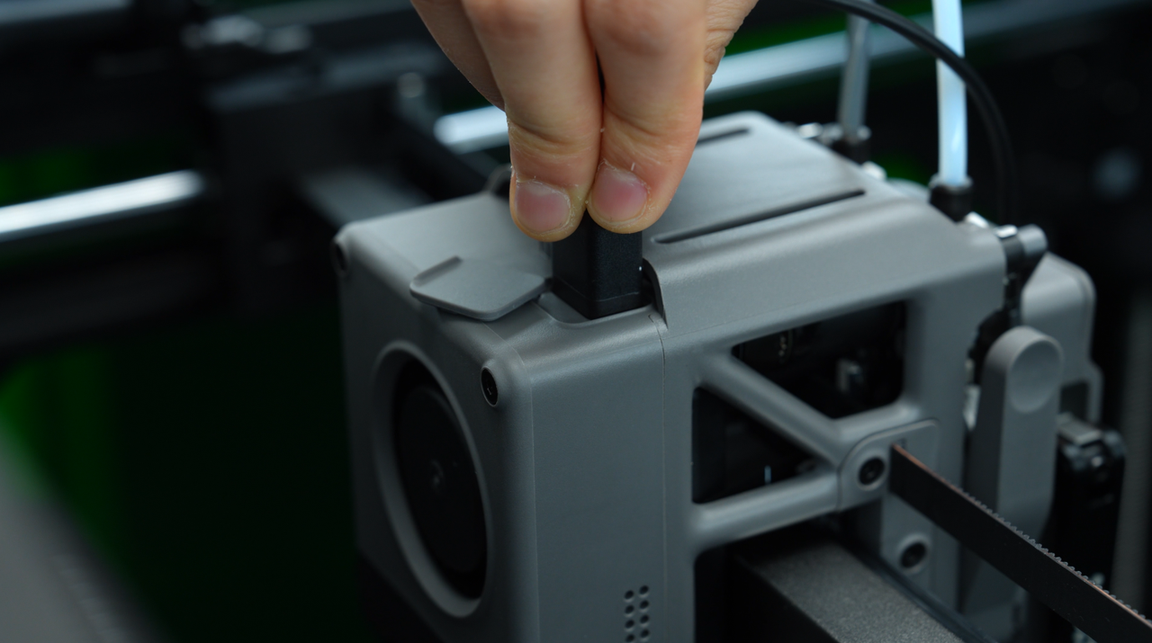

Åbn støvdækslet på toolheadets udvidelsesinterface, og sæt forbindelseskablet i interfacet.

4. Monteringskalibrering af skæremodulet

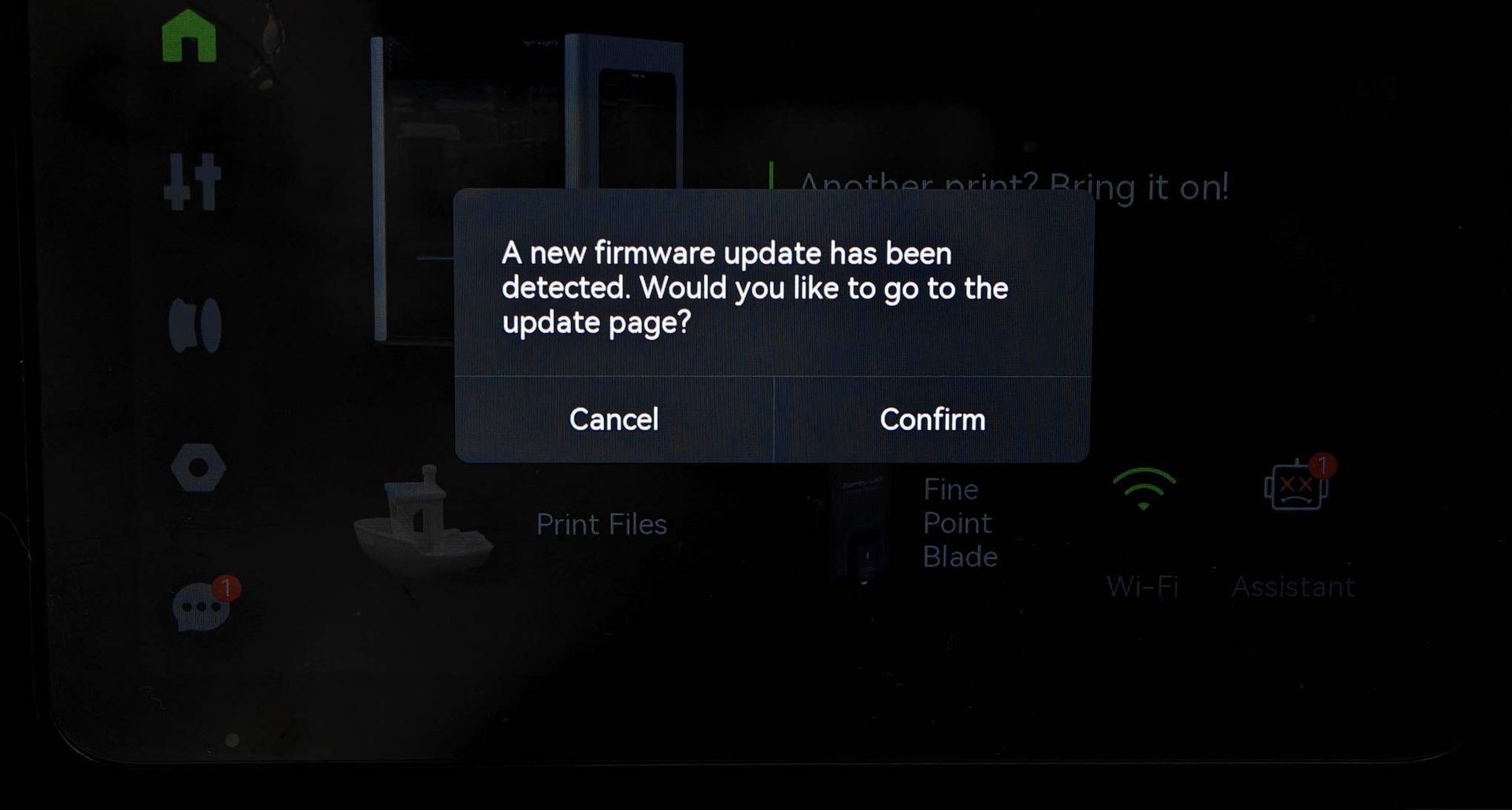

Hvis du får en besked om en firmwareopdatering, så opdater først printerens firmware.

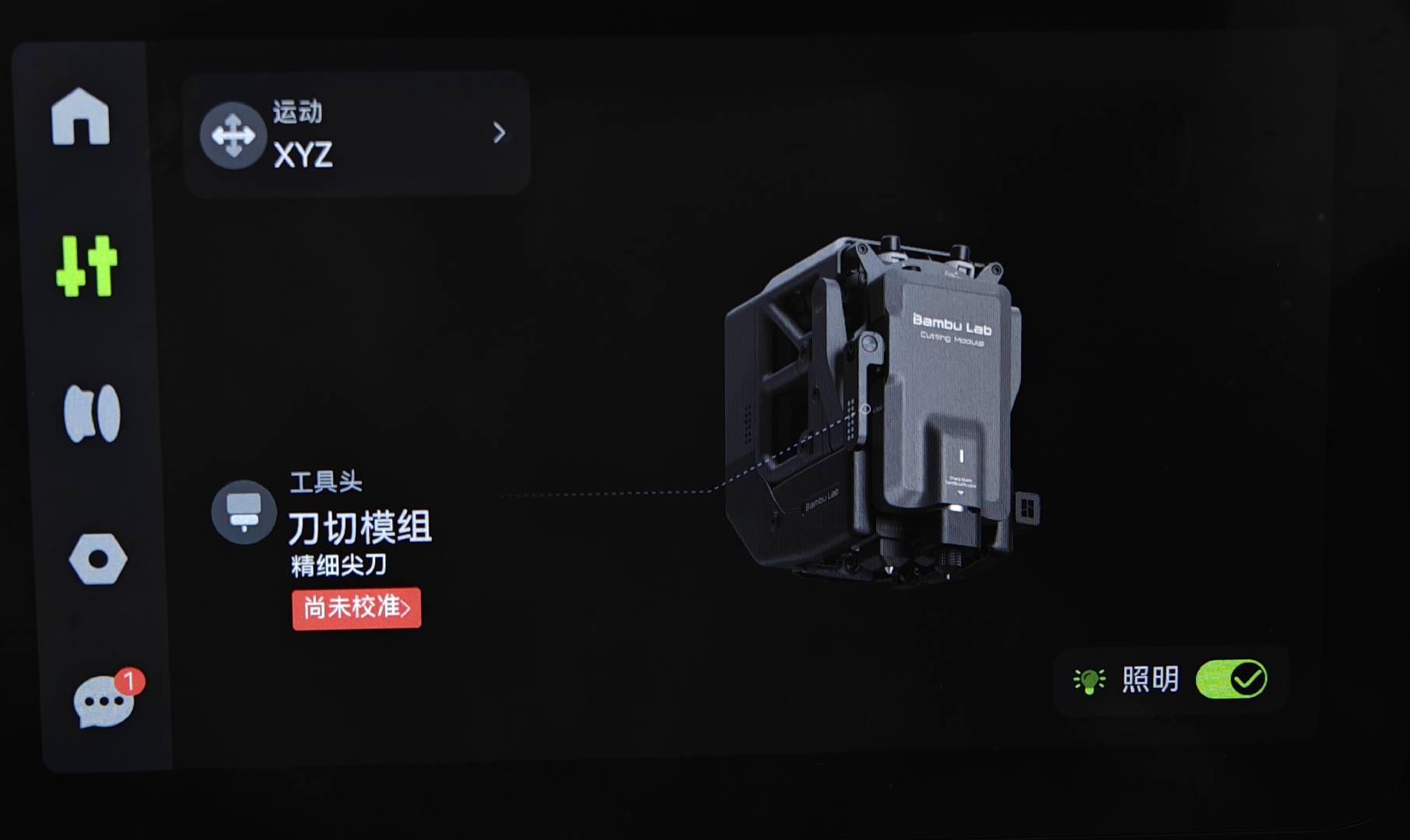

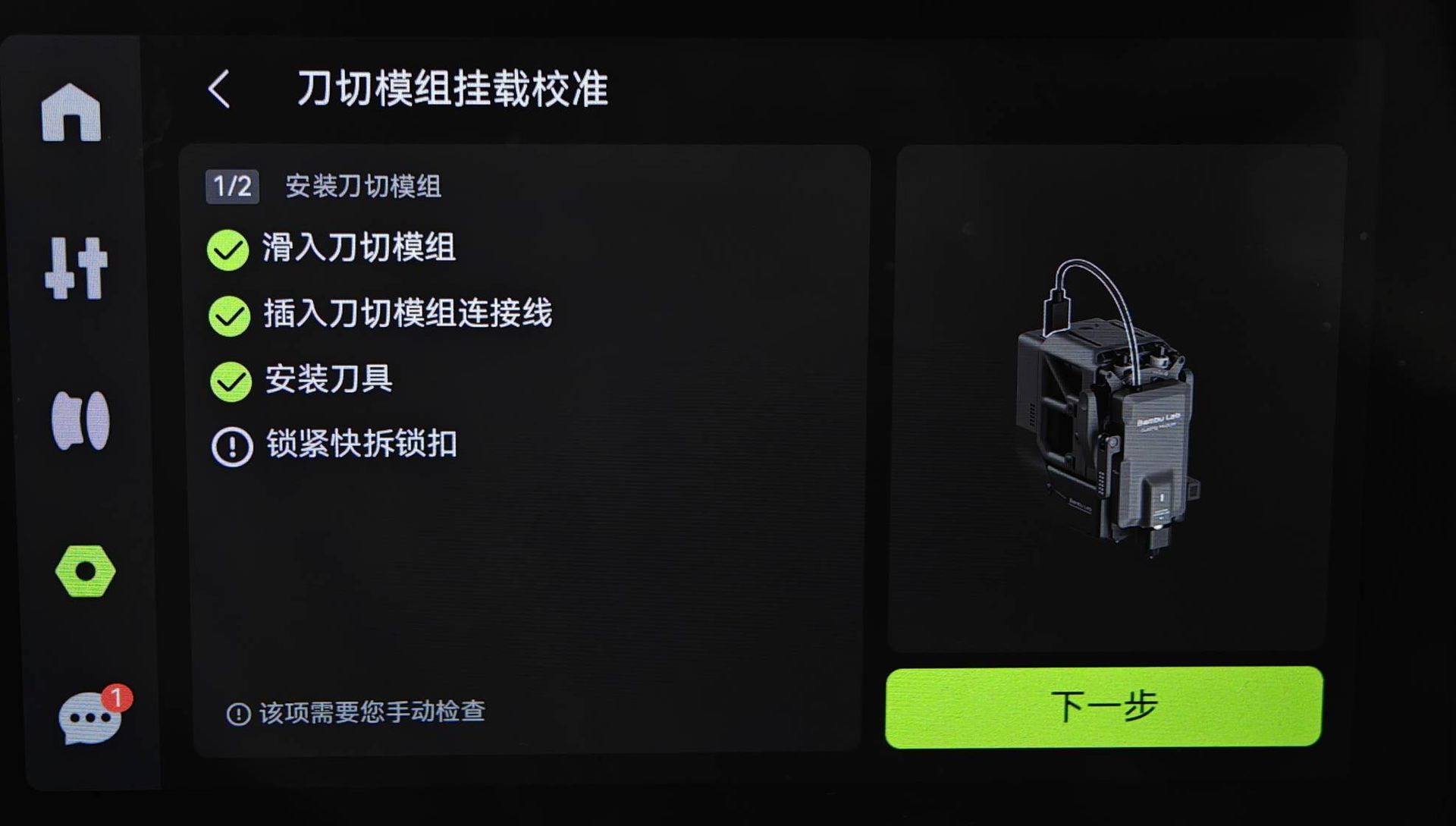

Som vist på figurerne nedenfor skal du trykke på skæremodulet for at udføre monteringskalibreringen.

Bemærk: Under monteringskalibreringen af skæremodulet skal knivholderen og knivhovedet være monteret. Monter ikke pen-modulet.

For mere detaljerede vejledninger til udpakning, installation og brug henvises til Introduktion til hovedkomponenterne og brugen af skære- og tegnemodulet.

Start af en bearbejdningsopgave

Du skal downloade og installere Bambu Suite og gennemføre bindingen mellem Bambu Suite og printeren. Du kan binde ved at scanne QR-koden eller via lokalt netværk (LAN).

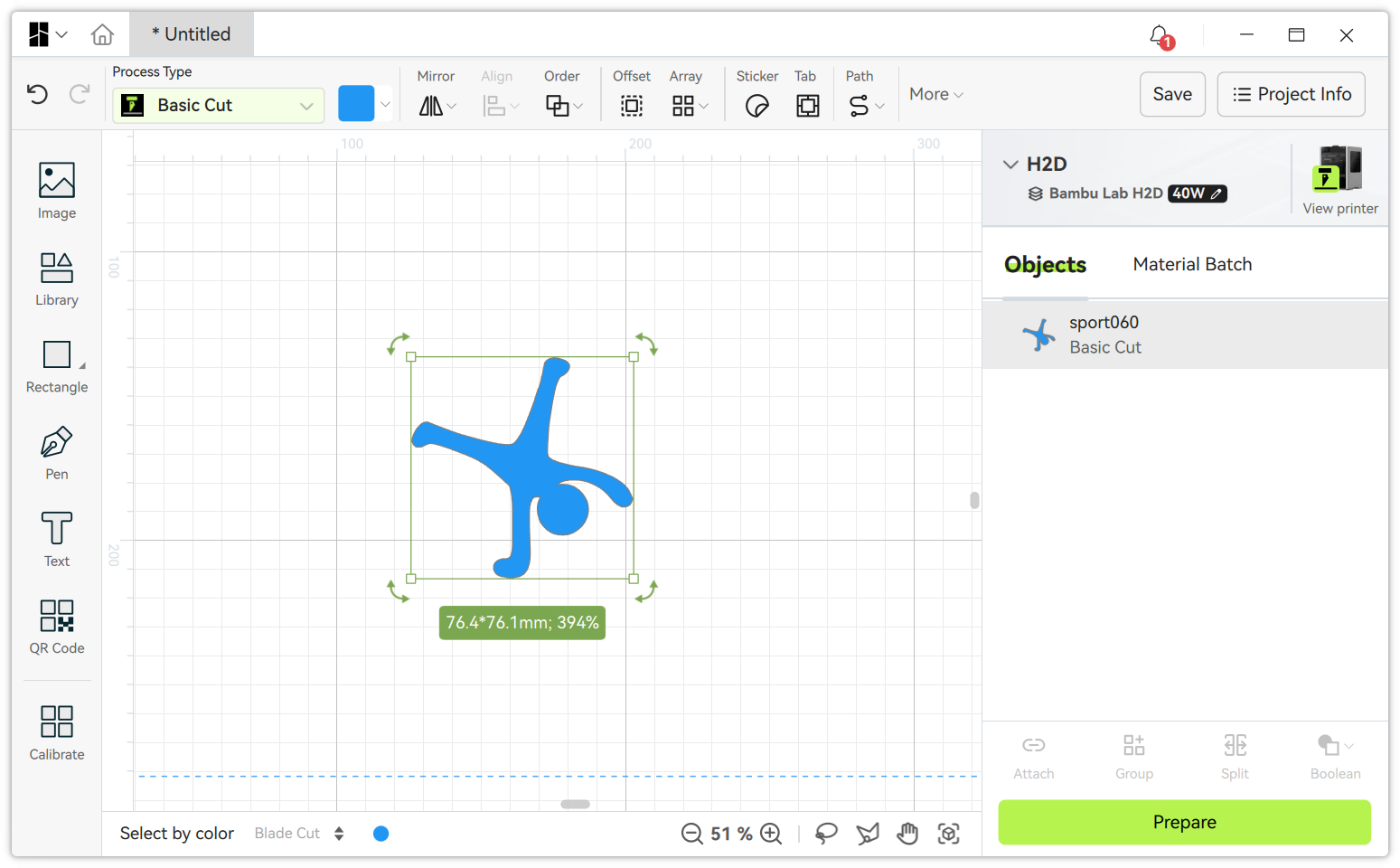

Når bindingen er udført, kan du tilføje det mønster, der skal skæres, på denne side.

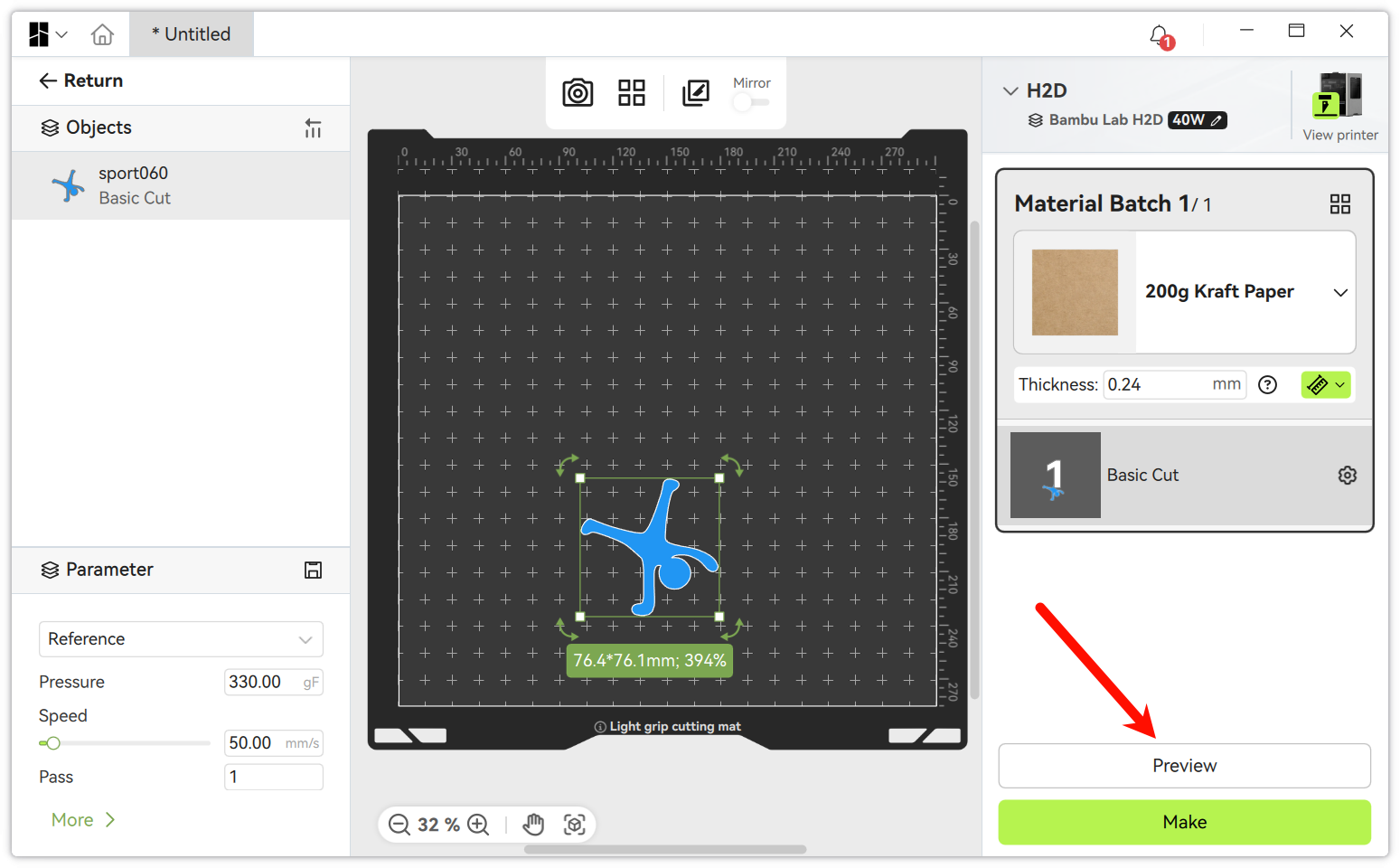

Derefter går du til forberedelsesskærmen, vælger det relevante materiale og forhåndsviser.

Da der ikke er et Birds Eye Camera og en fotofunktion, kan materialet og mønsteret, der skal skæres, ikke flugtes præcist. Det anbefales derfor at placere mønsteret centralt.

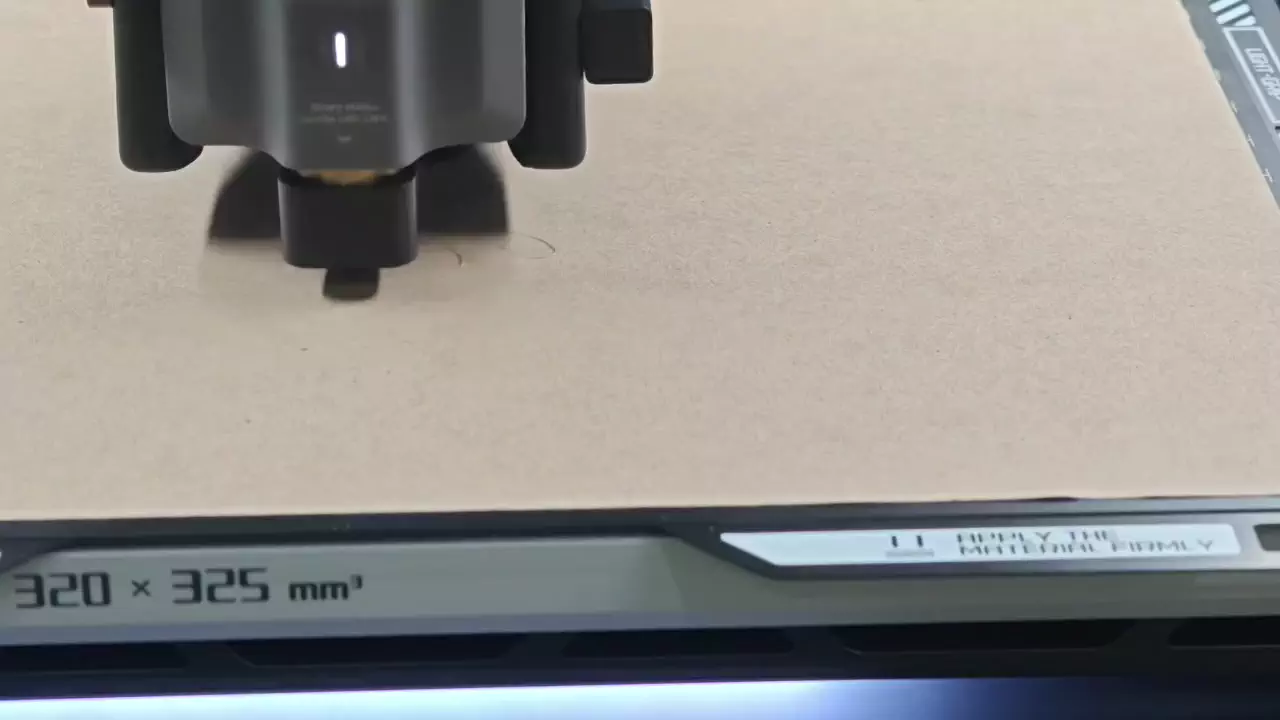

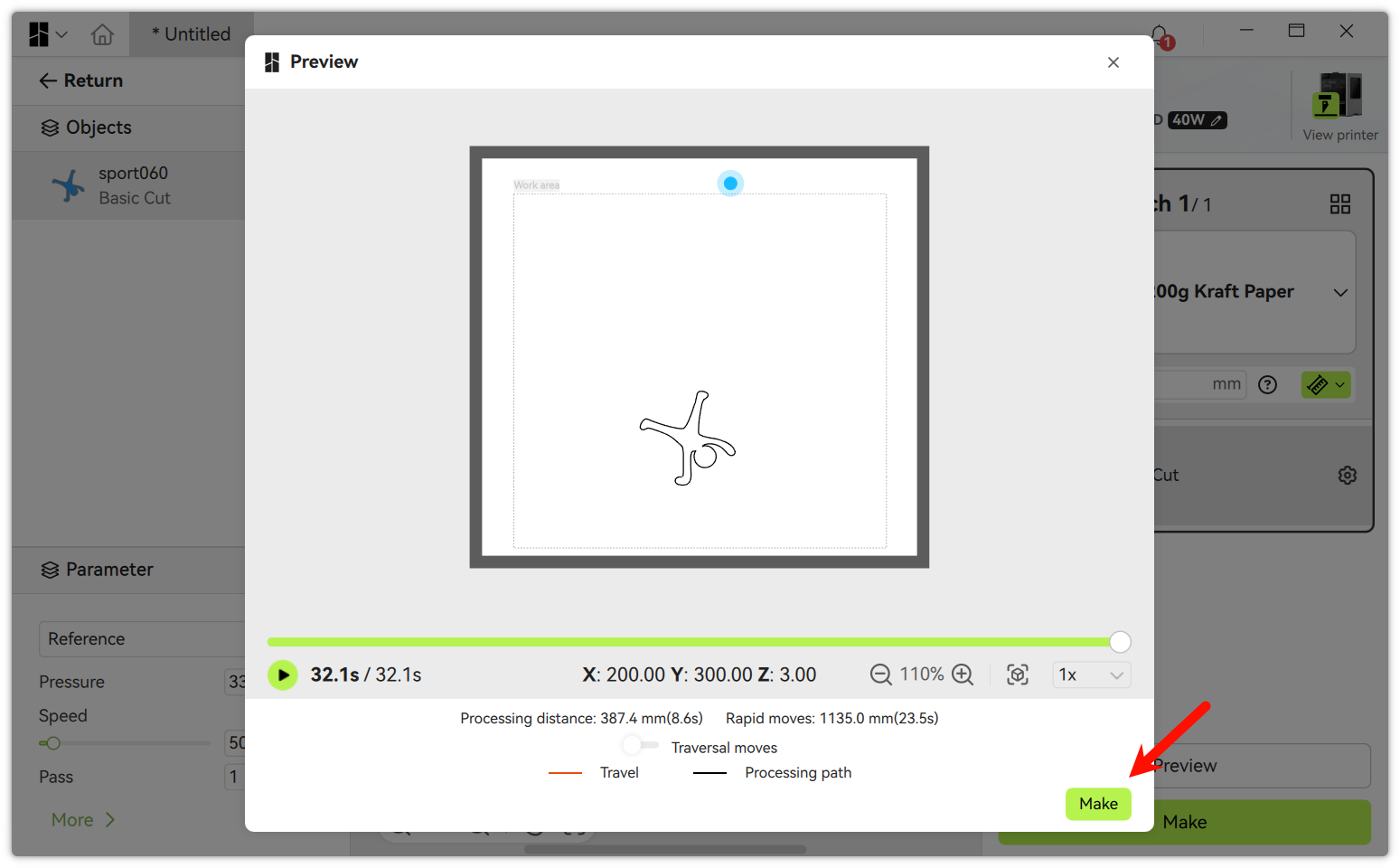

Når du har bekræftet, at skærestien er korrekt, skal du klikke på "Make" for at starte bearbejdningsopgaven.

Ud over denne bearbejdningsmetode anbefaler vi også at bruge “print og skær derefter”.

Installation af pen-modulet (hvis tegnefunktion er nødvendig)

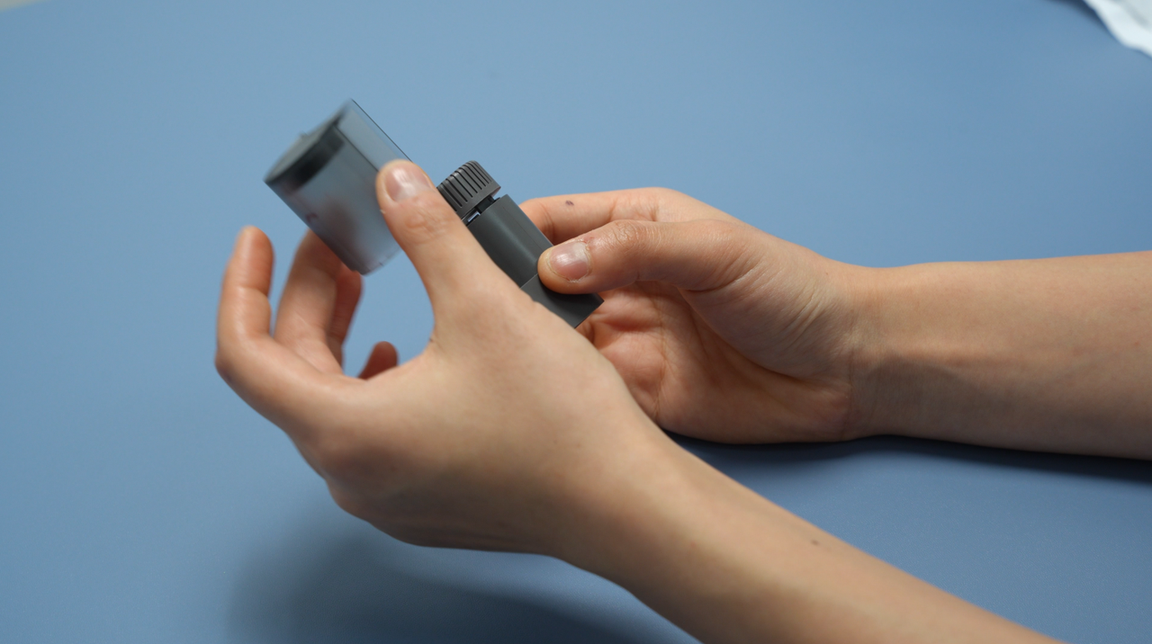

Fjern højdekalibratoren fra penholderen, og monter den i bunden.

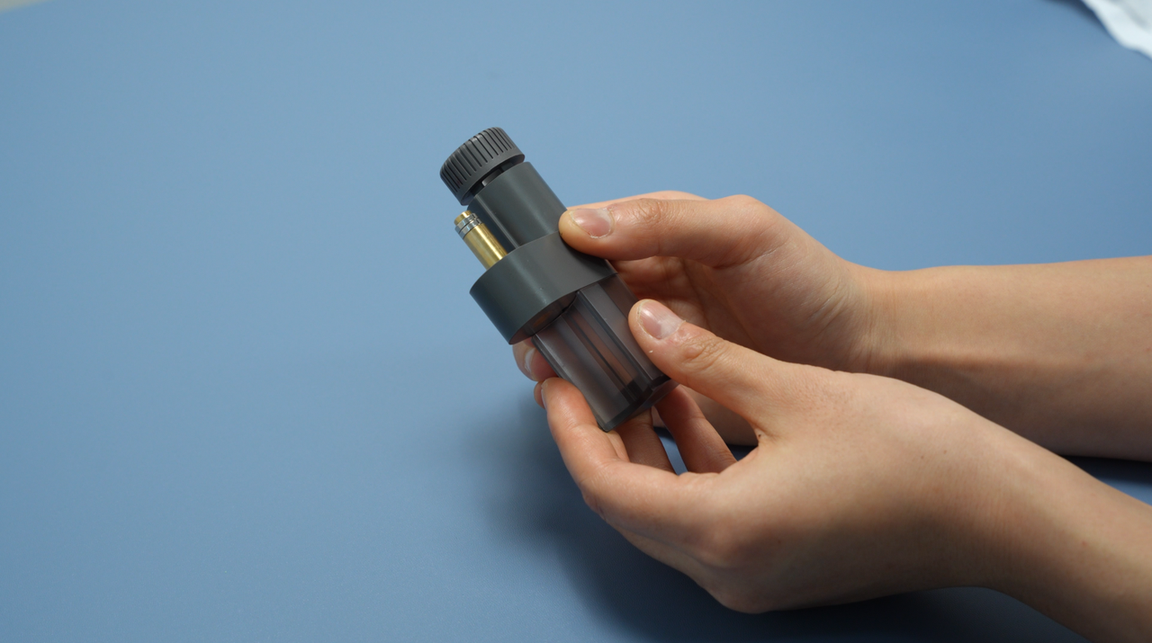

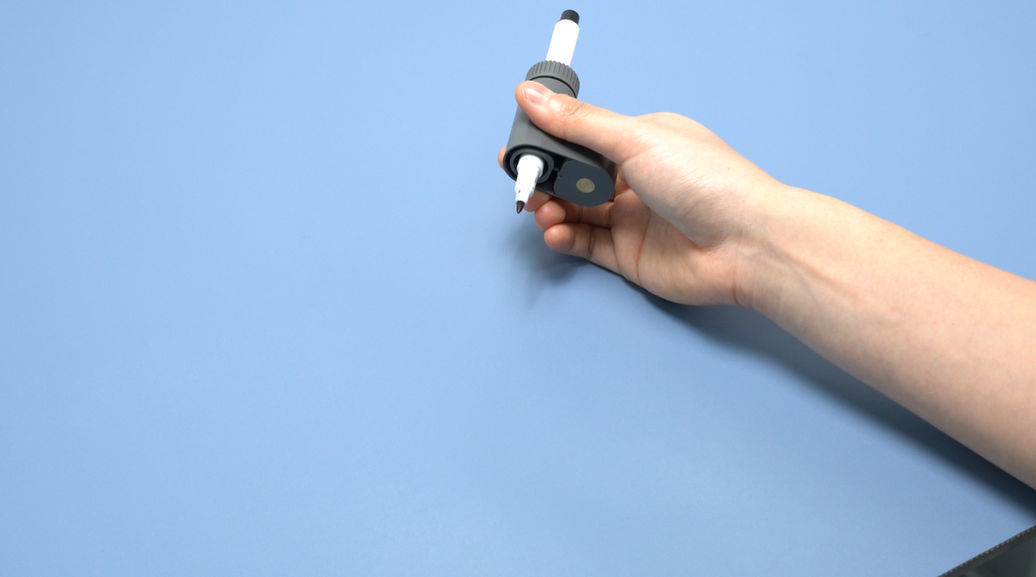

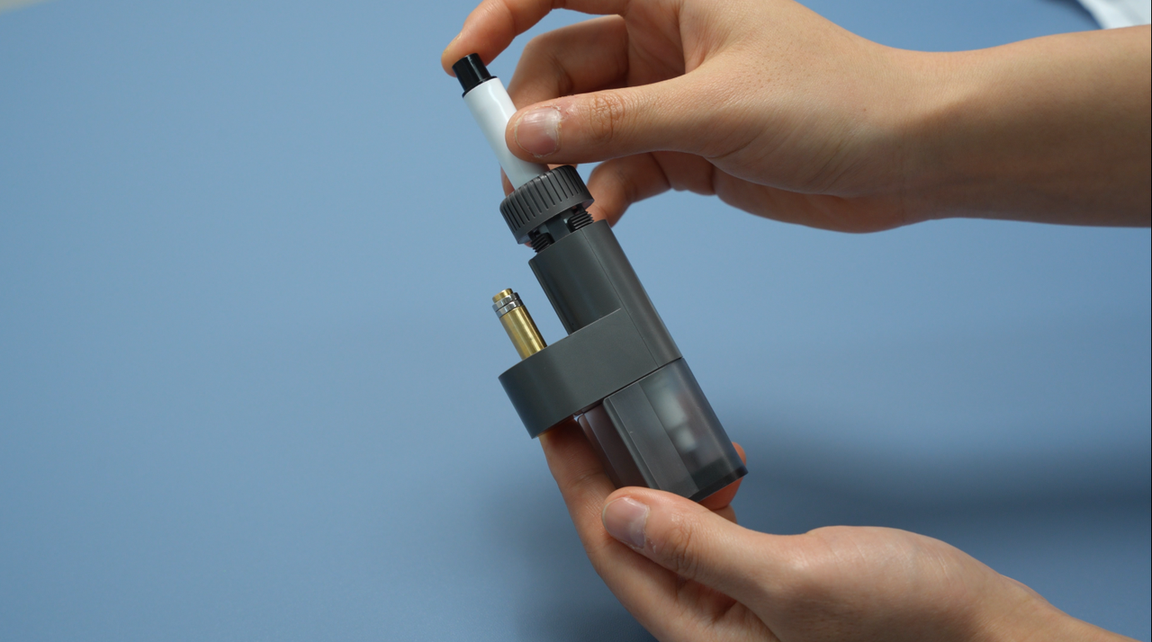

Drej penholderen mod uret for at løsne den. Sæt en pen helt i bund, og drej derefter holderen med uret for at stramme den.

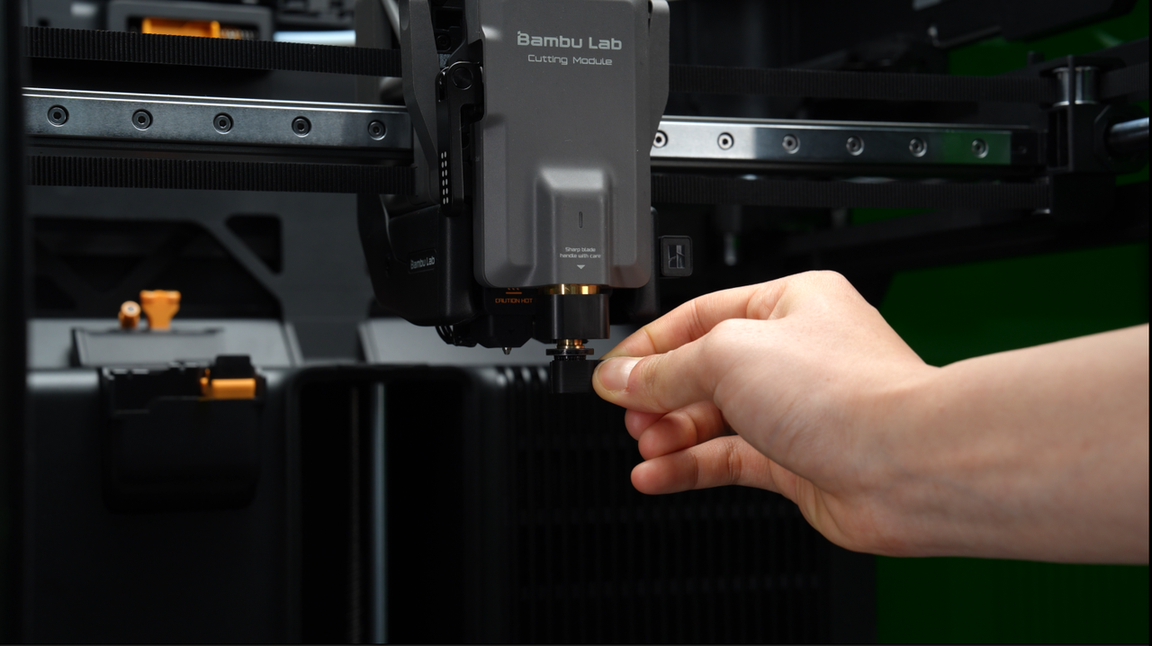

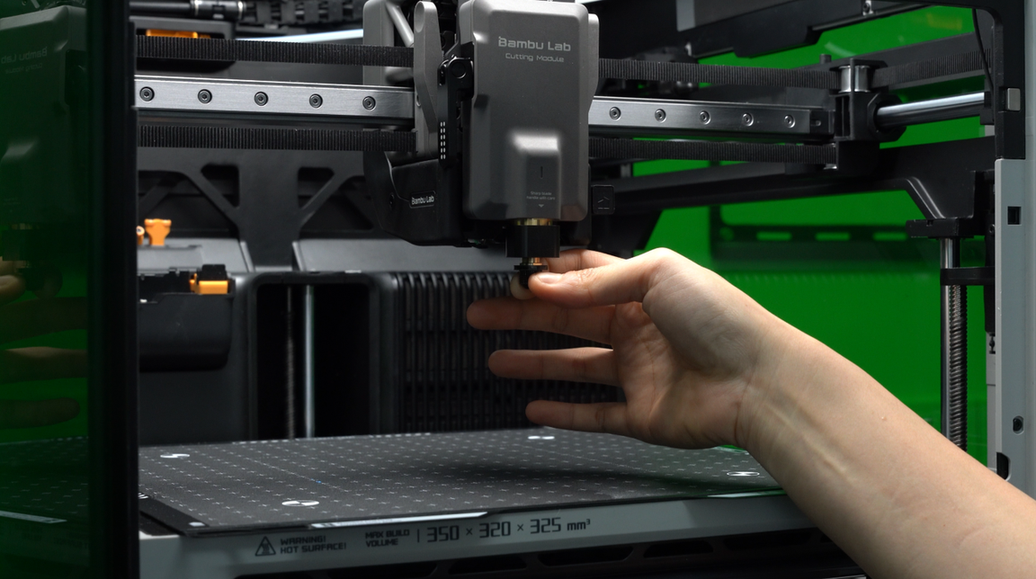

Når du fjerner og monterer værktøjet til knivholderen, kan du bruge en 3D-printet knivholder og et værktøj til monteringshjælp. Hvis du ikke har et printet hjælpeværktøj, kan du trække knivholderen nedad i de runde kanter for at fjerne den. Kniven er skarp. Arbejd forsigtigt for at undgå skader.

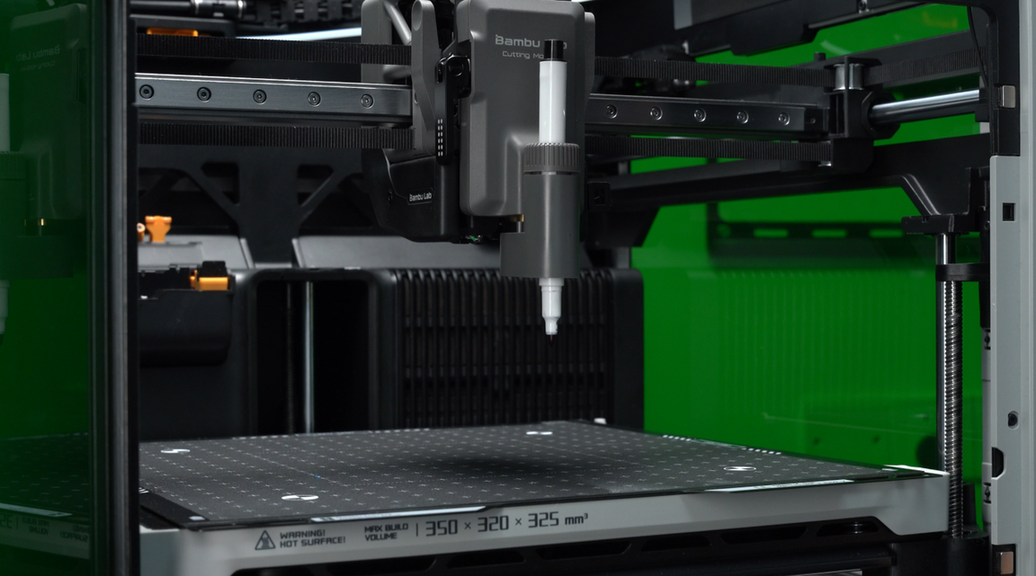

Sæt pen-modulet ind i skæremodulet.
