Fejlsøgning af nødstopknappen på H2-serien

Hvornår skal den bruges?

Når du bruger laserfunktionen, er H2-serien udstyret med et sikkerhedsnøglestik og en nødstopknap for at overholde sikkerhedsreglerne. Nødstopknappen sikrer, at laserfunktionen kan bruges sikkert.

• I lasertilstand skal printeren have nødstopknappen (med sikkerhedsnøgle) korrekt monteret, før der kan tændes for strømmen og startes laseropgaver.
• I 3D-printtilstand kan nødstopknappen erstatte sikkerhedsnøglens funktion og dermed direkte slutte printerens strømkredsløb.
• Nødstopknappen giver også brugerne mulighed for hurtigt at afbryde strømmen i en nødsituation.

Det er derfor vigtigt, at nødstopknappen fungerer korrekt. Denne vejledning forklarer mulige problemer med nødstopknappen på H2-seriens printere, og hvordan du fejlsøger dem.

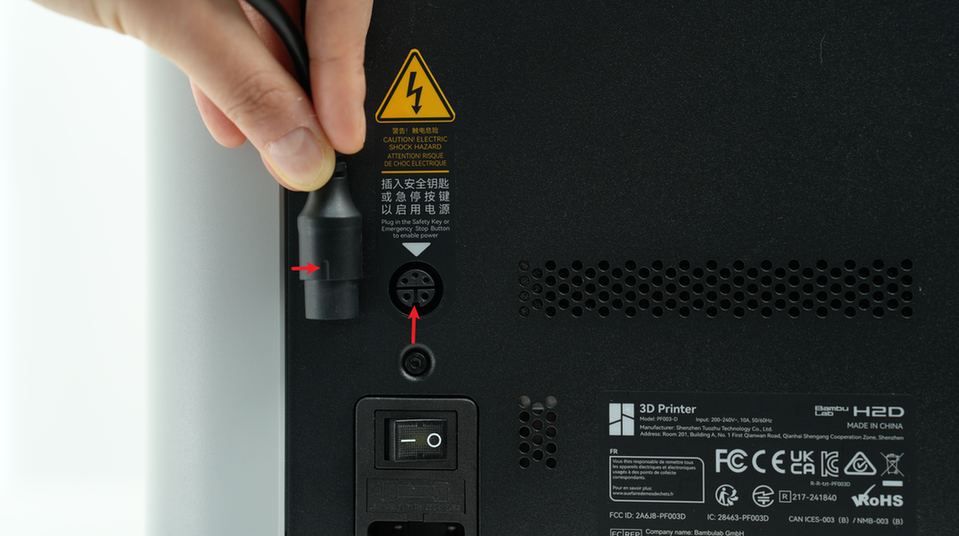

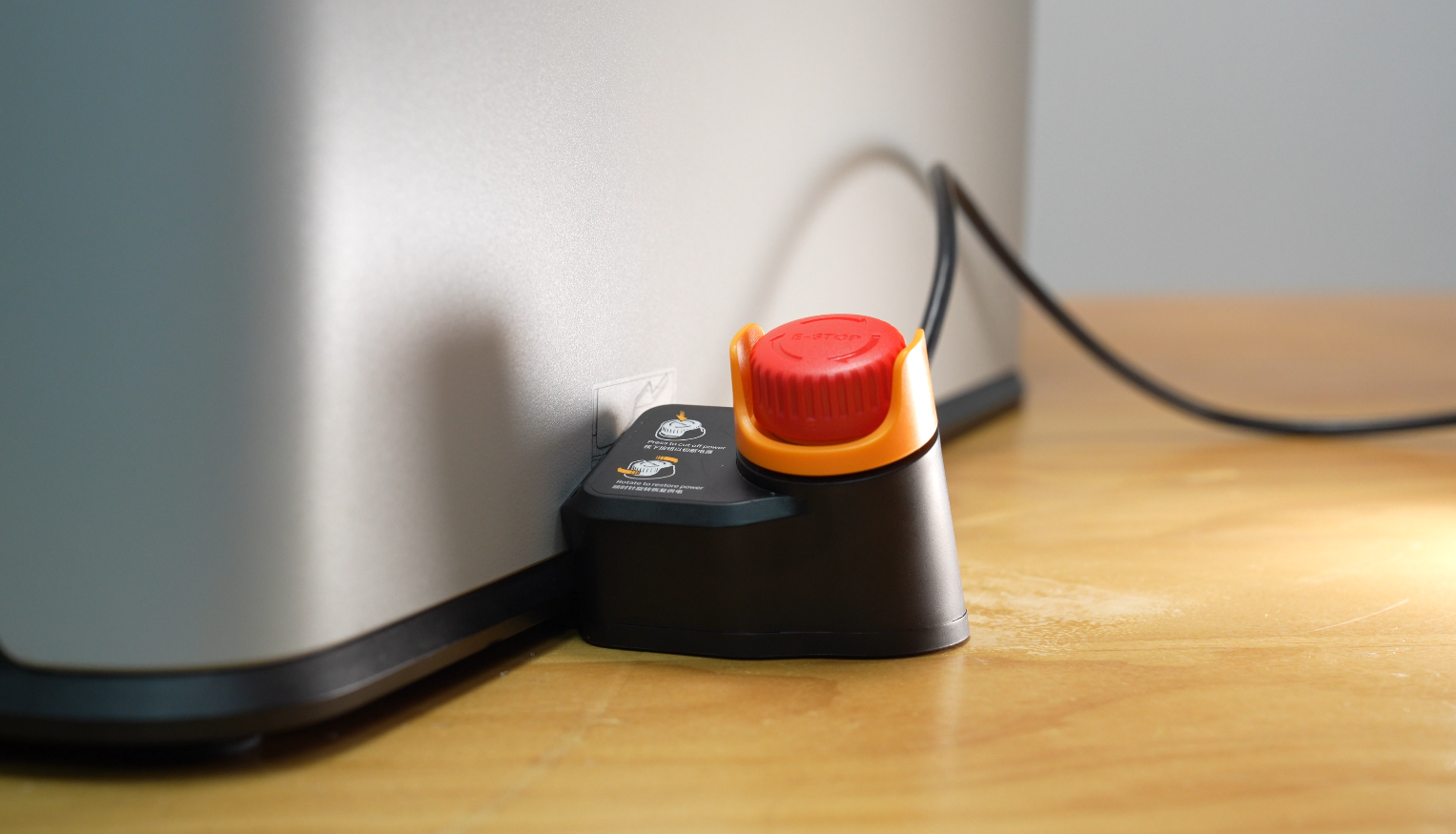

Sikkerhedsnøglestik	Nødstopknap

Denne wiki gælder kun for H2-seriens printere, når lasermodulet bruges, eller når nødstopknappen er monteret, og er beregnet til følgende situationer:

1. Printeren tænder normalt, men HMS Assistant viser fejlbeskeder relateret til nødstopknappen.
2. Printeren tænder ikke korrekt.

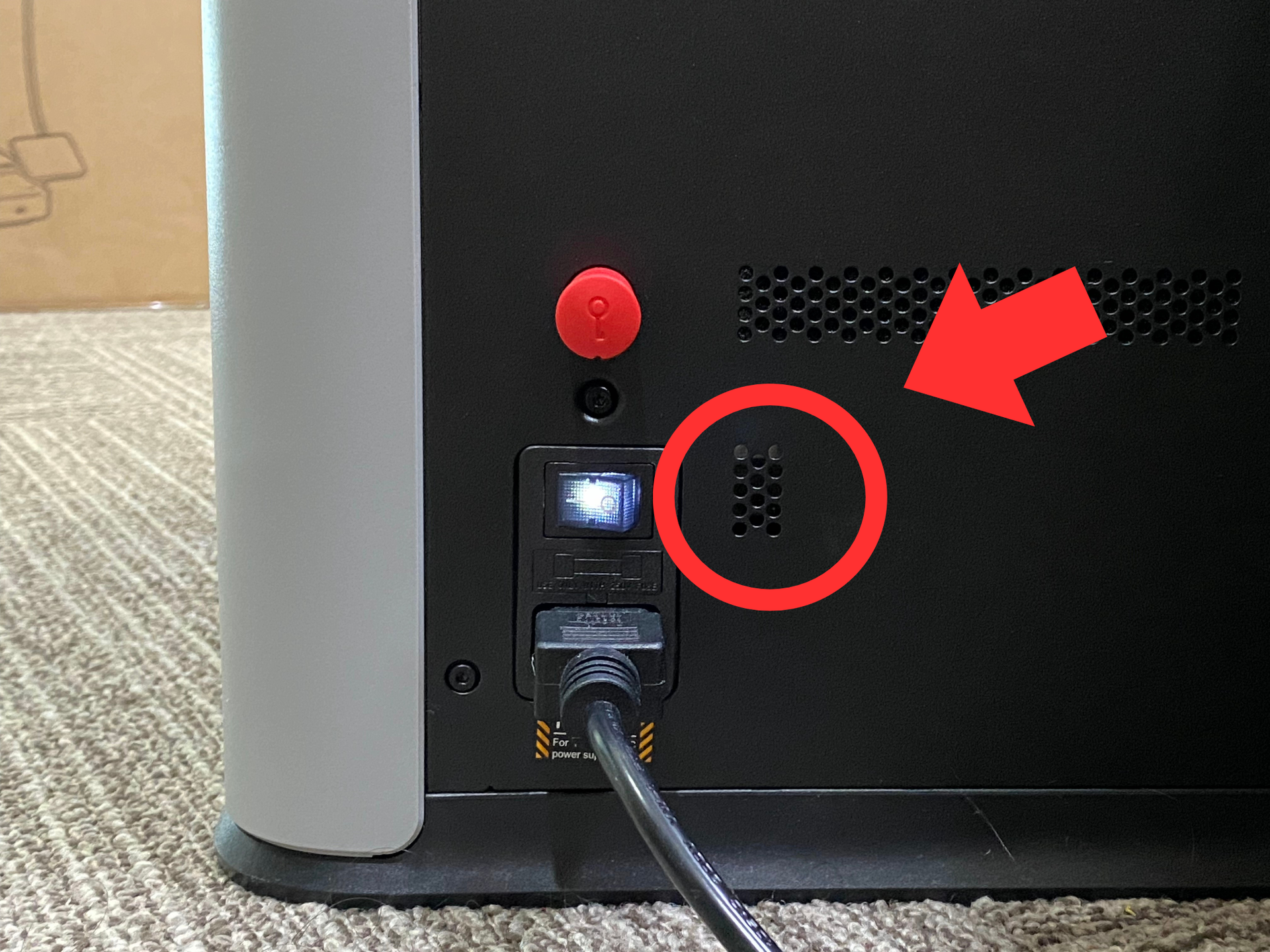

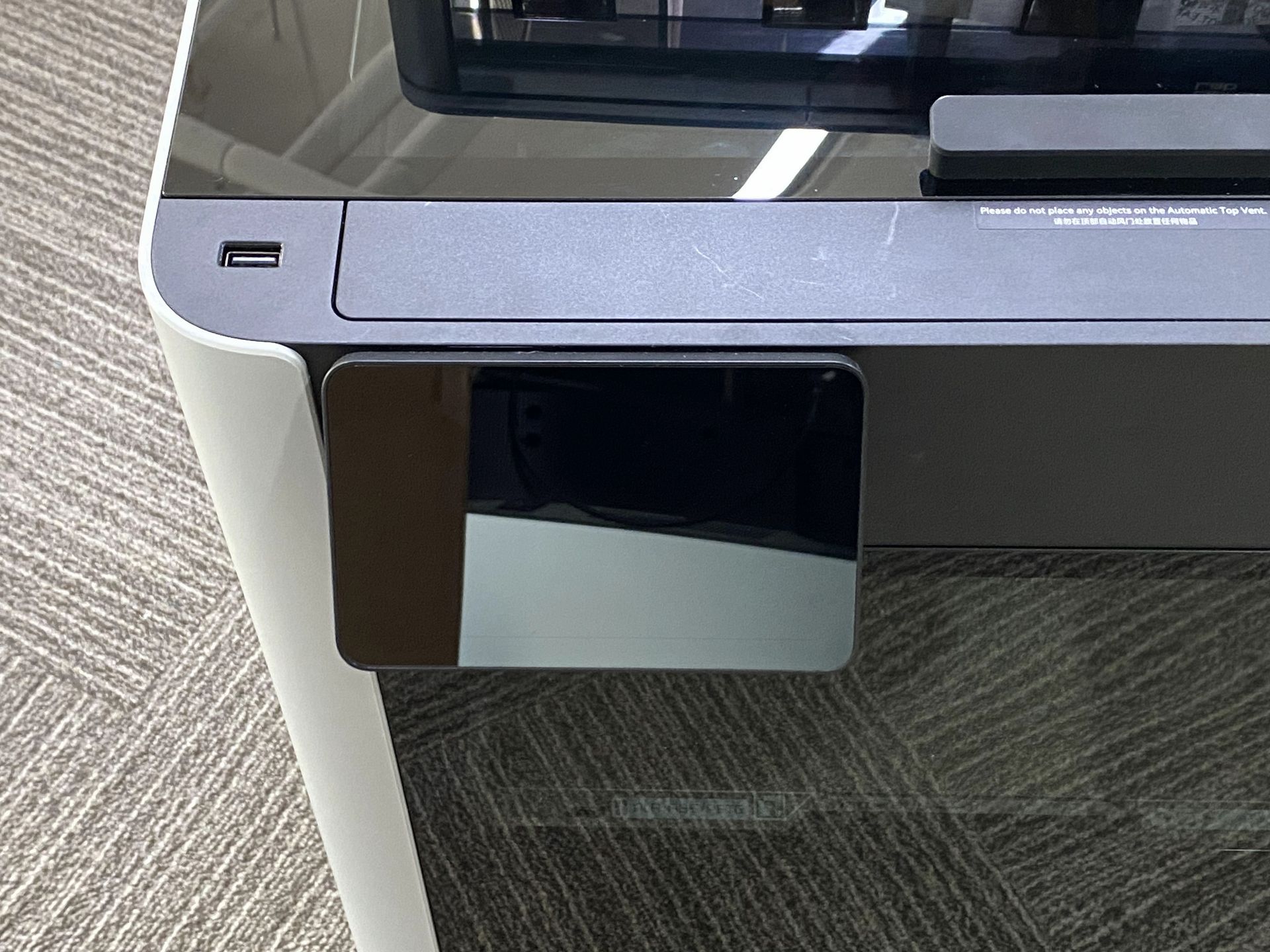

Printerens skærm reagerer ikke.	Strømforsyningens LED-indikator fungerer ikke.

Vigtige bemærkninger før fejlsøgning

Før du går i gang med den egentlige fejlsøgning, er det vigtigt at forstå LED-indikatorerne på bundkortet for at få et generelt overblik over kortets aktuelle status.

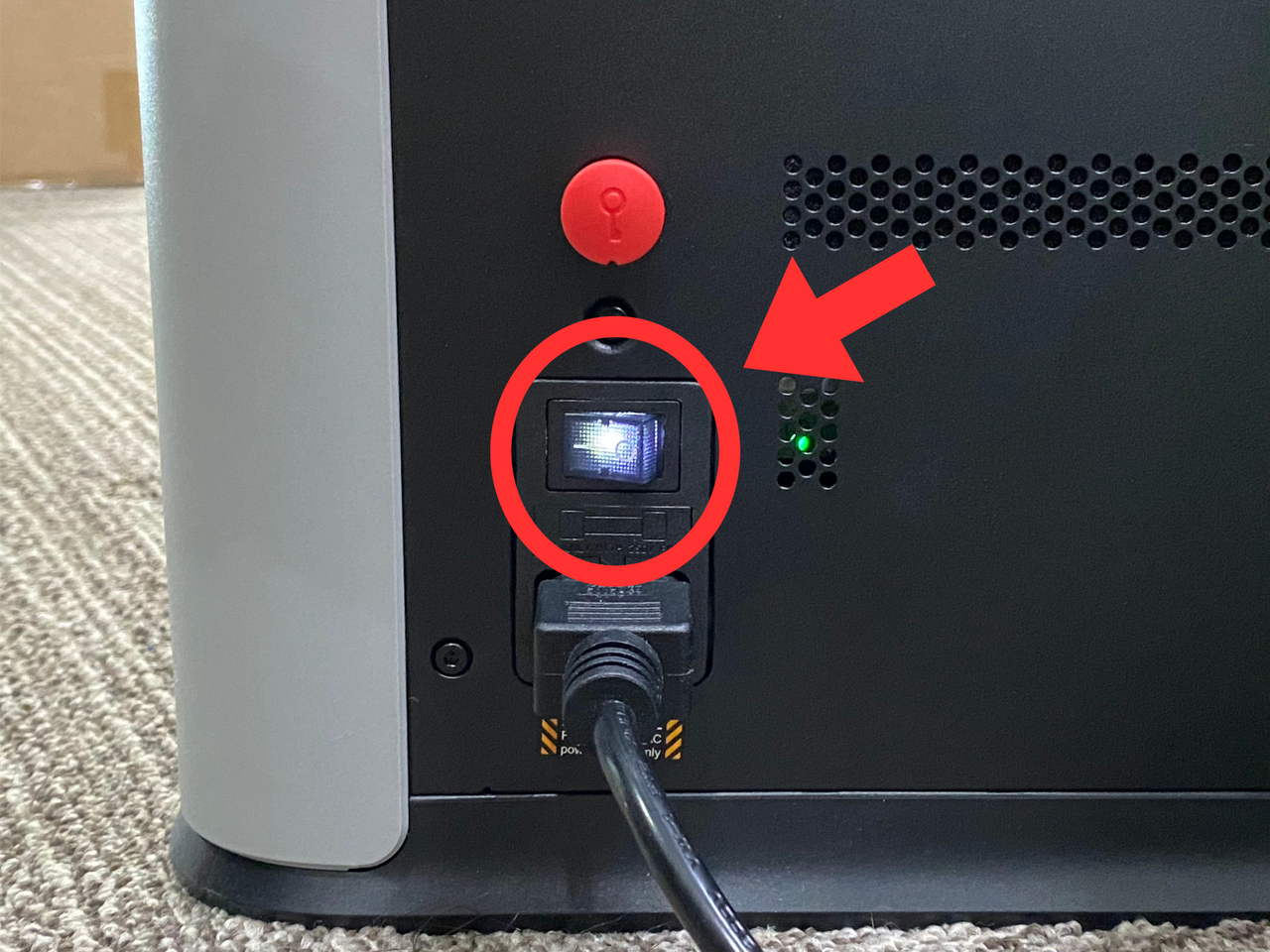

Normal tilstand: Indikatoren på strømstikket lyser konstant

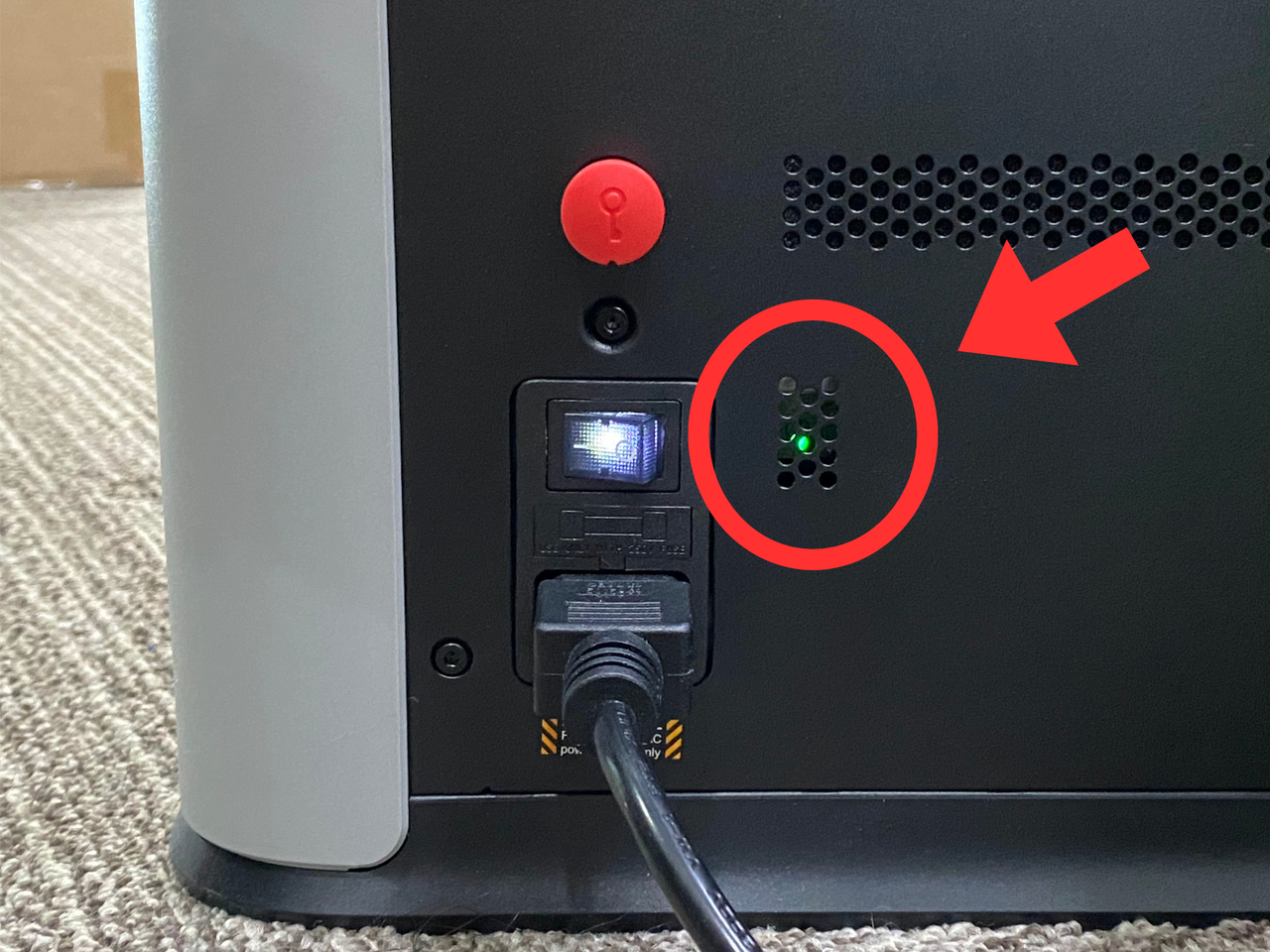

Normal tilstand: Strømforsyningens indikator lyser konstant

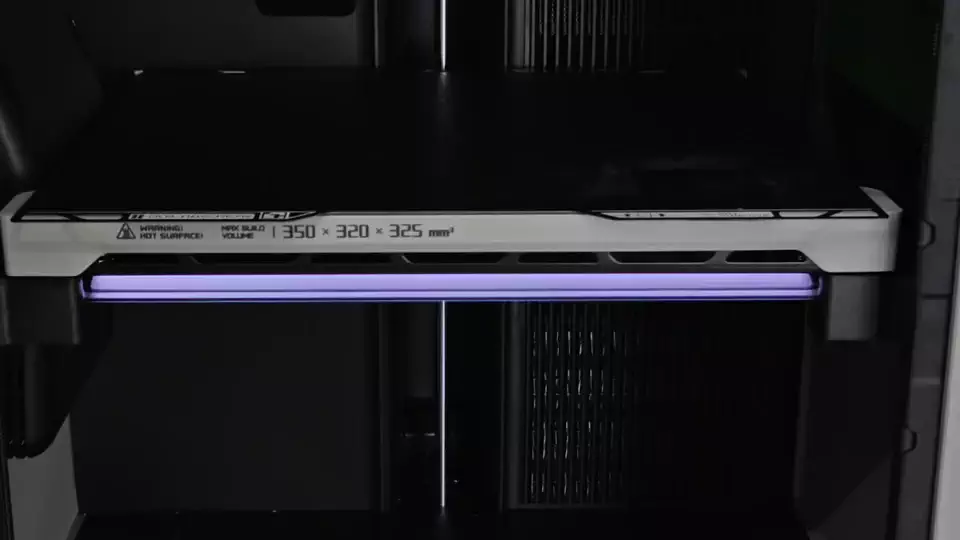

Normal tilstand: Indikatoren under varmebeddet lyser konstant eller blinker, når den er aktiveret via brugerfladen (UI).

Normal tilstand: AP Board-indikatoren blinker hurtigt (til venstre) og lyser konstant (til højre).

https://public-cdn.bblmw.com/wiki/H2D/AP-1.mp4

Sikkerhedsadvarsel

Før du udfører vedligeholdelse på printeren eller dens elektronik (herunder toolheadets kabler), skal du slukke printeren og afbryde den fra strømmen. Det forhindrer utilsigtede skærmtryk eller kortslutninger, der kan beskadige elektroniske komponenter og udgøre en sikkerhedsrisiko.
Når du udfører vedligeholdelse eller fejlsøgning, skal du altid kontrollere temperaturen på hotend og varmebed. Undgå at arbejde, mens de stadig er varme. Hvis arbejde ved høj temperatur er nødvendigt, så brug varmebestandige handsker for sikker og effektiv vedligeholdelse.

Nødvendige værktøjer og materialer

• H2.0 unbrakoskruetrækker
• Stjerneskruetrækker
• Pincet

Sørg for passende sikkerhedsforanstaltninger, når du bruger disse værktøjer, og følg anbefalingerne nedenfor:

• Før du sætter stik i eller tager dem ud, skal du sikre, at printeren er slukket, og at strømkablet er taget ud af stikkontakten.
• Brug unbrako- og stjerneskruetrækkere i den rigtige størrelse til af- og påmontering for at undgå at beskadige skruer eller værktøj.
• Håndter pincetten forsigtigt for at undgå at beskadige eller bøje komponenter.

Symptom 1: Printeren tænder normalt.

Men HMS Assistant viser fejlbeskeder relateret til nødstopknappen. HMS Assistant kan for eksempel vise fejl som:

• HMS_0500-0400-0001-0052: Sikkerhedsnøglen er ikke sat i. Følg wikien for at montere den.
• HMS_0500-0400-0001-0051: Nødstopknappen er ikke i den rigtige position. Følg wikien for at montere den.

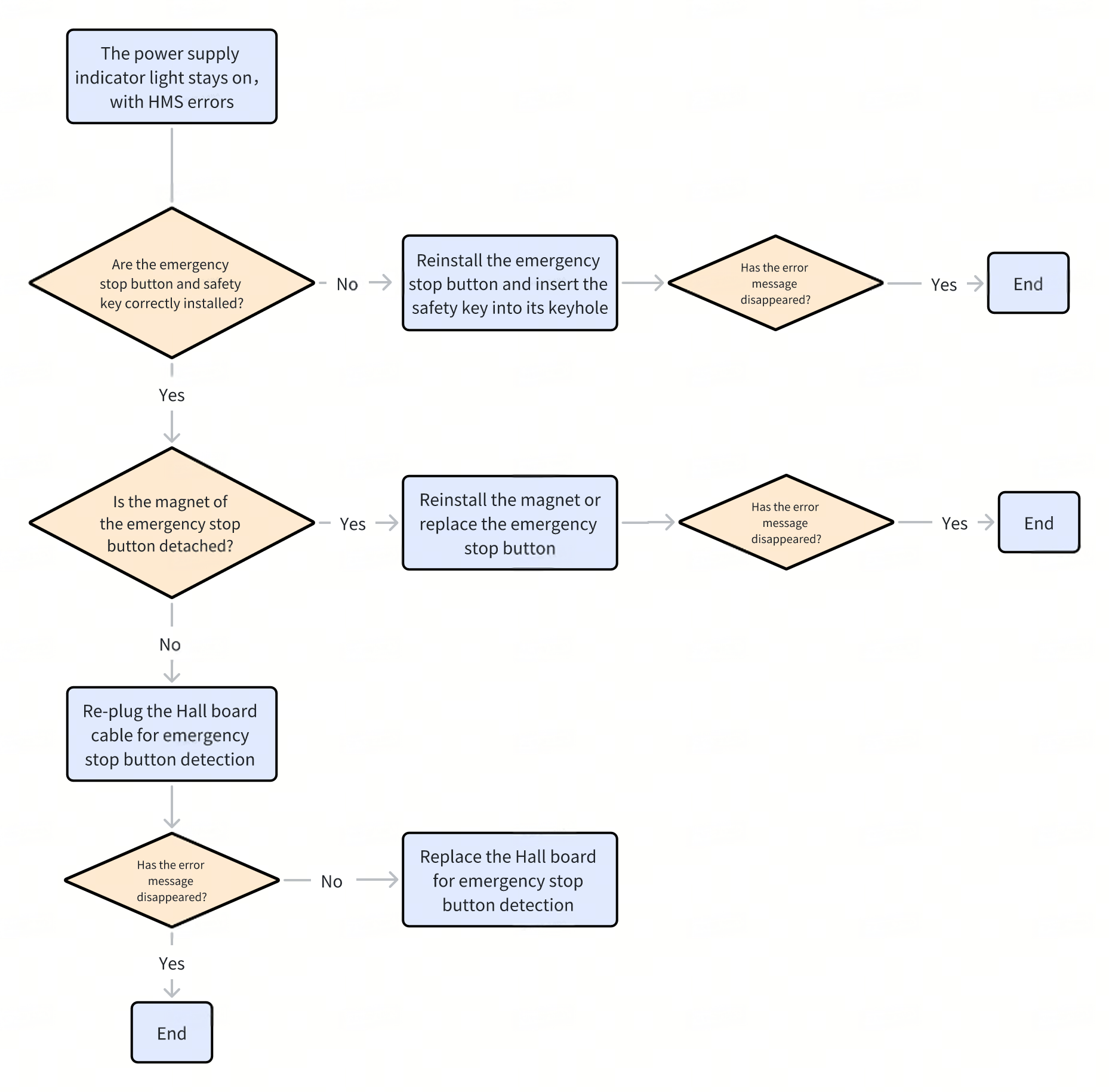

Anbefalinger til fejlsøgning

Mulige årsager og løsninger

1. Nødstopknap og sikkerhedsnøgle er ikke monteret korrekt

Følg denne wiki for at montere igen: HMS_0500-0400-0001-0051: Nødstopknappen er ikke i den rigtige position. Følg wikien for at montere den.

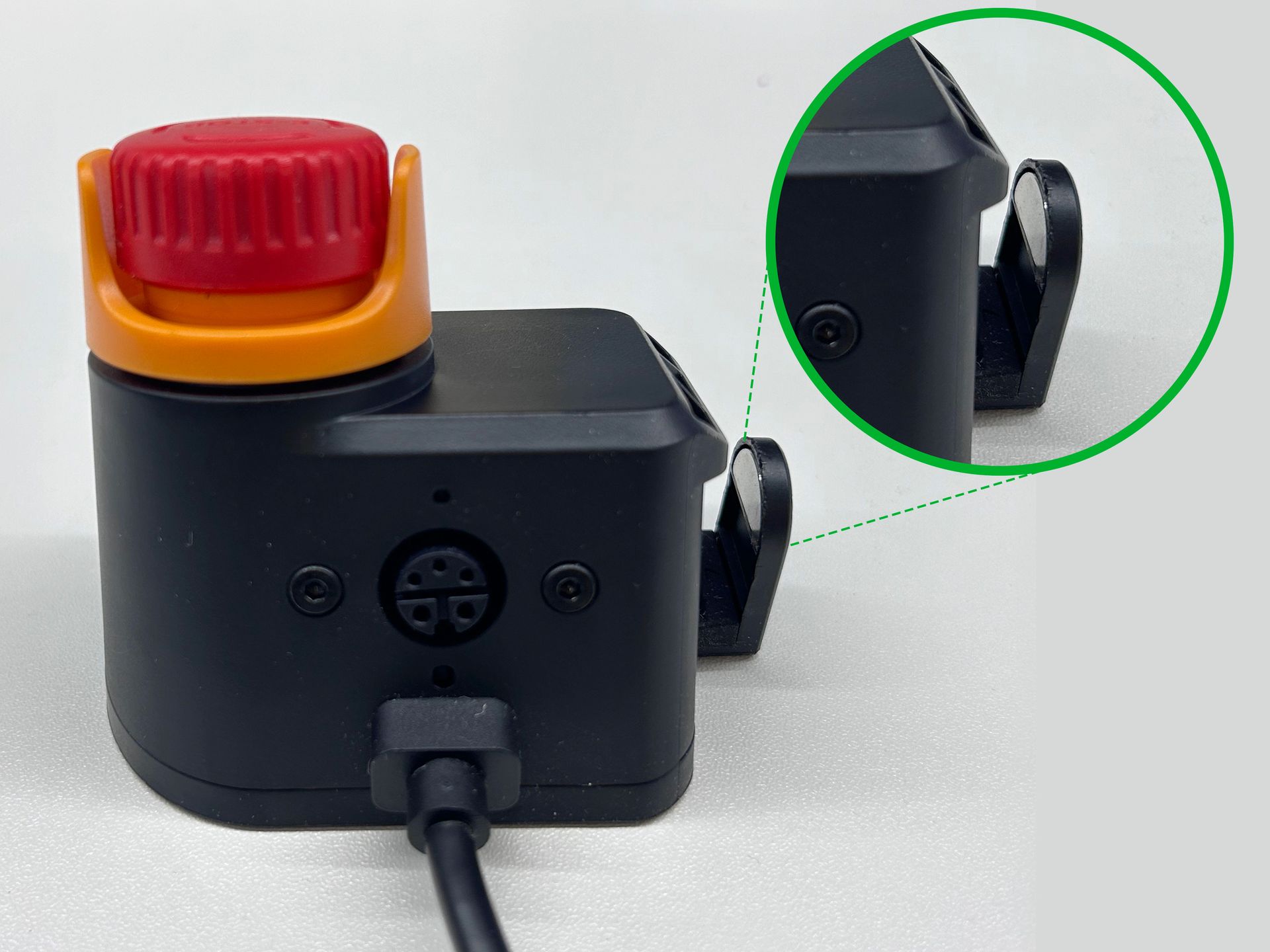

2. Magneten i nødstopknappen har løsnet sig

Magneten udløser Hall-sensorens signal. Hvis den løsner sig, kan systemet ikke registrere nødstopknappens status korrekt, hvilket giver falske alarmer.

Vi anbefaler at sætte magneten på igen eller udskifte nødstopknappen for at sikre korrekt funktion.

3. Dårlig forbindelse på Hall-sensorkablet til registrering af nødstopknappen

Trin 1: Sluk printeren, og afbryd strømmen.

Trin 2: Læg forsigtigt printeren på højre side.

Hall-sensorkortet sidder i bunden af printeren. Ved at lægge printeren på højre side får du adgang til begge Hall-kort.

Printeren er tung. Vi anbefaler, at to personer forsigtigt lægger den ned for at undgå skader på personer eller udstyr.

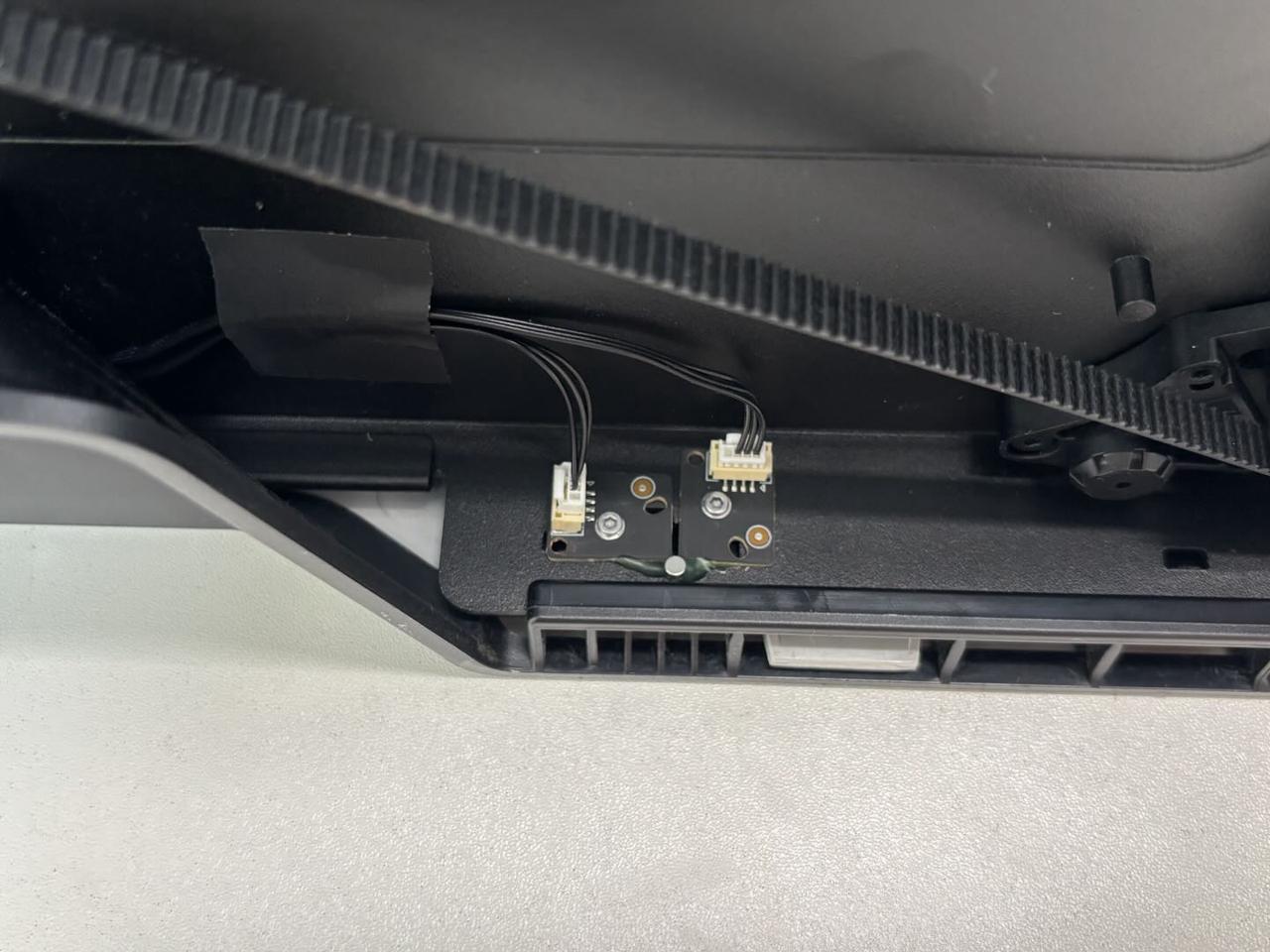

Trin 3: Tilslut Hall-sensorkablet til registrering af nødstopknappen igen.

4. Fejl på Hall-sensorkortet til registrering af nødstopknappen

Hvis fejlen fortsætter, efter du har tilsluttet kablet igen, skal du udskifte Hall-sensoren til registrering af nødstopknappen.

Hvis ovenstående trin ikke løser problemet, så opret en supportsag for at kontakte Bambu Labs tekniske support.

Symptom 2: Printeren tænder ikke.

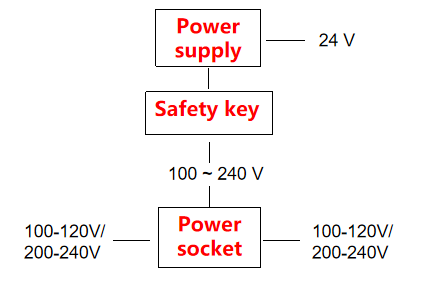

Sikkerhedsnøglen og nødstopknappen er monteret ved indgangen til den metalindkapslede strømforsyning for at styre, om strømforsyningen modtager AC-strøm.

Hvis stikket til sikkerhedsnøglen eller nødstopknappen ikke er sat korrekt i, har løsnet sig, hvis nødstopknappen er trykket ned ved et uheld, eller hvis der er en fejl i sikkerhedsnøgle-enheden (de første tre situationer er mest almindelige, den sidste er meget sjælden), modtager den metalindkapslede strømforsyningsmodul ikke AC-indgang og kan ikke levere 24V DC.

Mulige årsager og løsninger

1. Nødstopknappen er trykket ned og kan ikke nulstilles

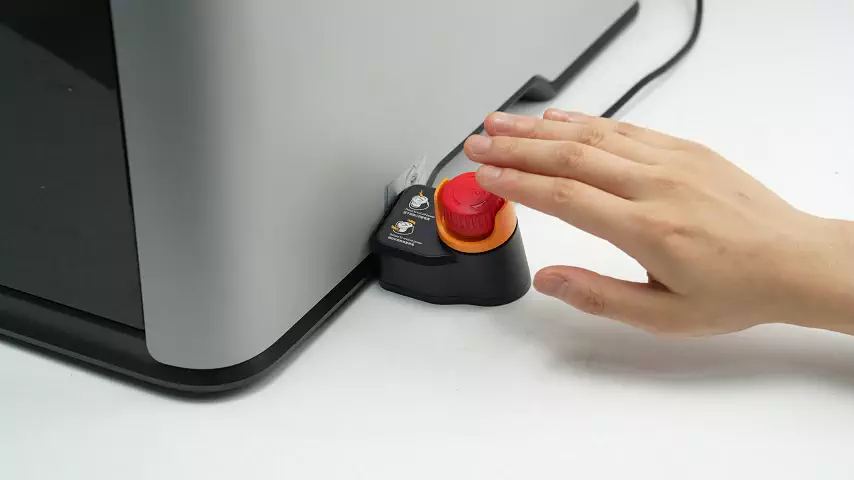

Normalt nulstiller du nødstopknappen ved at trykke den ned og derefter dreje den med uret med et let tryk for at låse den op og nulstille den.
Hvis knappen ikke kan nulstilles, er den defekt og skal udskiftes.

2. Hvis nødstopknappen fungerer normalt

Følg denne wiki for at fortsætte fejlsøgningen: H2-seriens printer tænder ikke - del et
