Fejlsøgning af løse stik og ledninger på røgrenseren

Hvorfor gør jeg det?

Selv en lille løshed i strøm-, afbryder- eller motorledningerne kan give fejl på røgrenseren, for eksempel at den ikke starter eller har unormalt luftflow. Denne procedure har til formål at:

1. Bekræfte pålidelige forbindelser: Kontroller, at de kritiske stik er sat helt i.

2. Minimere reparationsomkostninger: Udeluk de mest sandsynlige fejl først med en metode med lav risiko og lille indsats, før du beslutter, om du skal gå videre til en mere omfattende adskillelse.

Nødvendige værktøjer og materialer

• H2.5 skruetrækker

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og dermed skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer omkring denne vejledning, kan du oprette en ny sag på vores supportside, så hjælper vi dig hurtigst muligt.

Fejlsøgningstrin

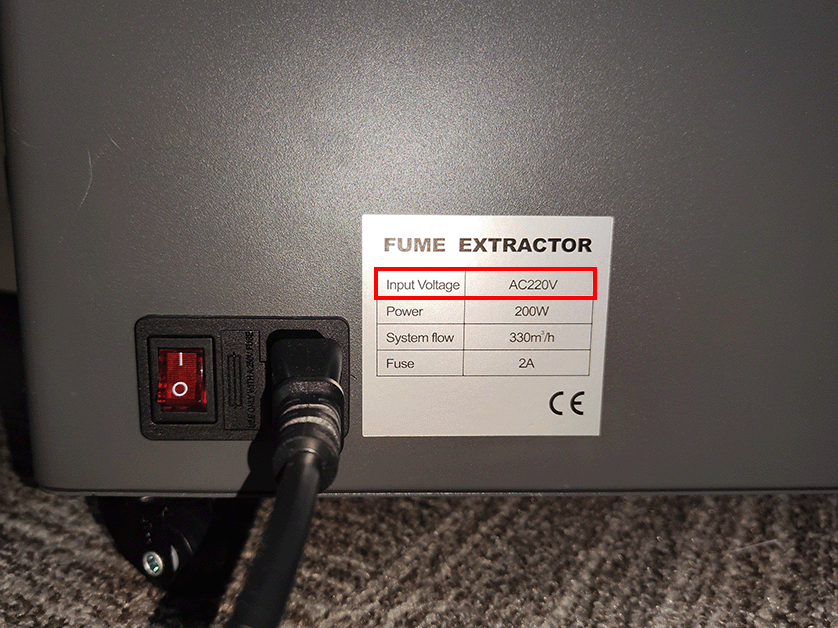

Trin 1. Kontroller mærkepladen for effekt

Hvis enheden får strøm, men strømindikatoren ikke lyser, kan årsagen være, at spændingsversionen ikke passer. Kontroller mærkaten ved AC-indgangen, og bekræft, at den angivne indgangsspænding passer til din lokale netspænding.

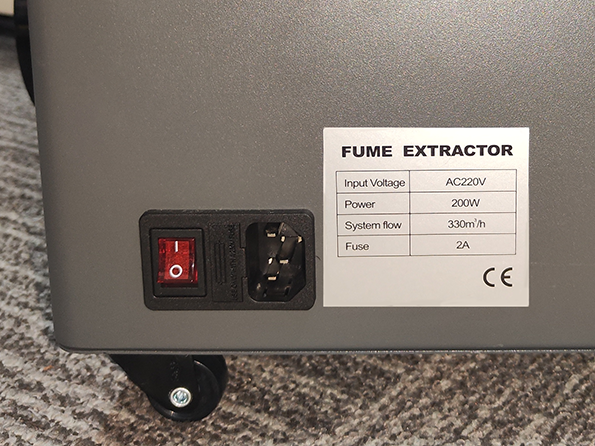

Trin 2. Sluk for strømmen

Sluk for røgrenseren, og træk strømkablet ud. Bekræft, at enheden er helt slukket for at undgå elektrisk stød.

Trin 3. Vend enheden om

Vend forsigtigt røgrenseren, så bundpladen vender opad og bundens struktur er helt blotlagt.

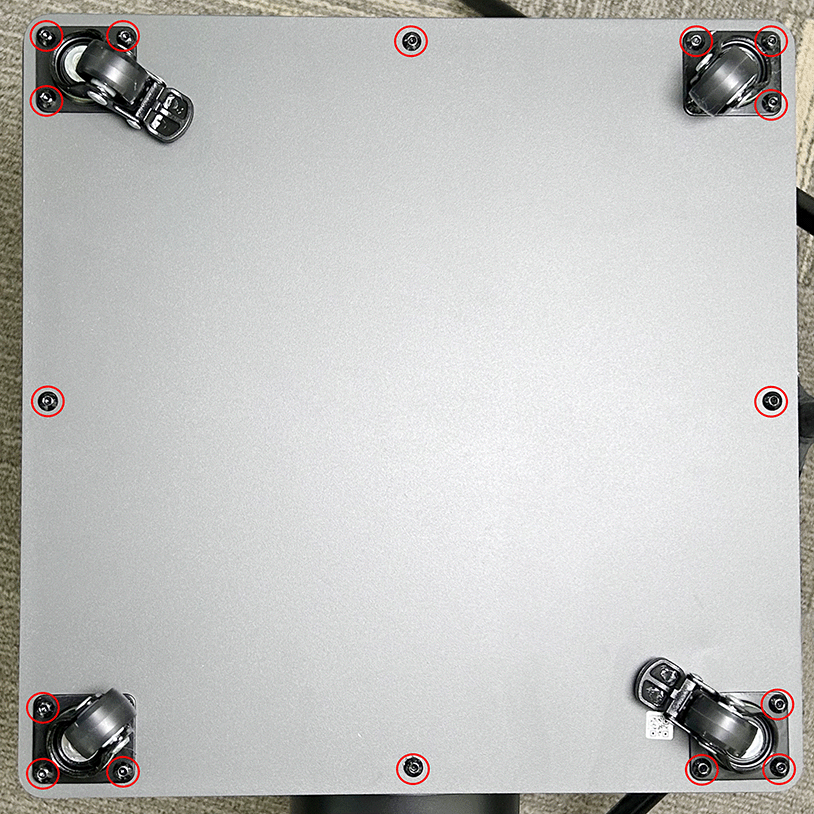

Trin 4. Fjern bundpladens skruer

Brug H2.5 skruetrækkeren til at fjerne de 16 bundpladeskruer i positionerne, der vises på billedet.

Bemærk: Hold styr på de fjernede skruer, så de ikke bliver væk.

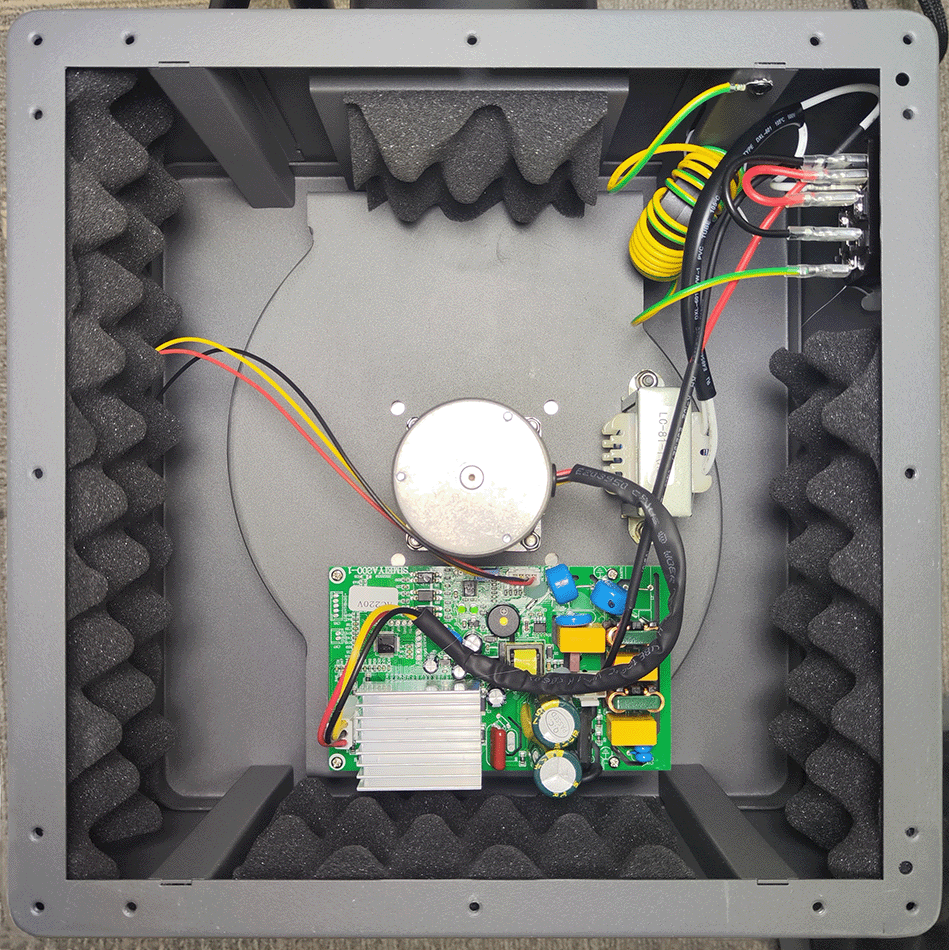

Trin 5. Løft bundpladen og blotlæg det indvendige

Når skruerne er fjernet, skal du støtte bundpladens kanter med begge hænder og forsigtigt løfte den opad. Enhedens indvendige printkort (PCB) er nu helt blotlagt.

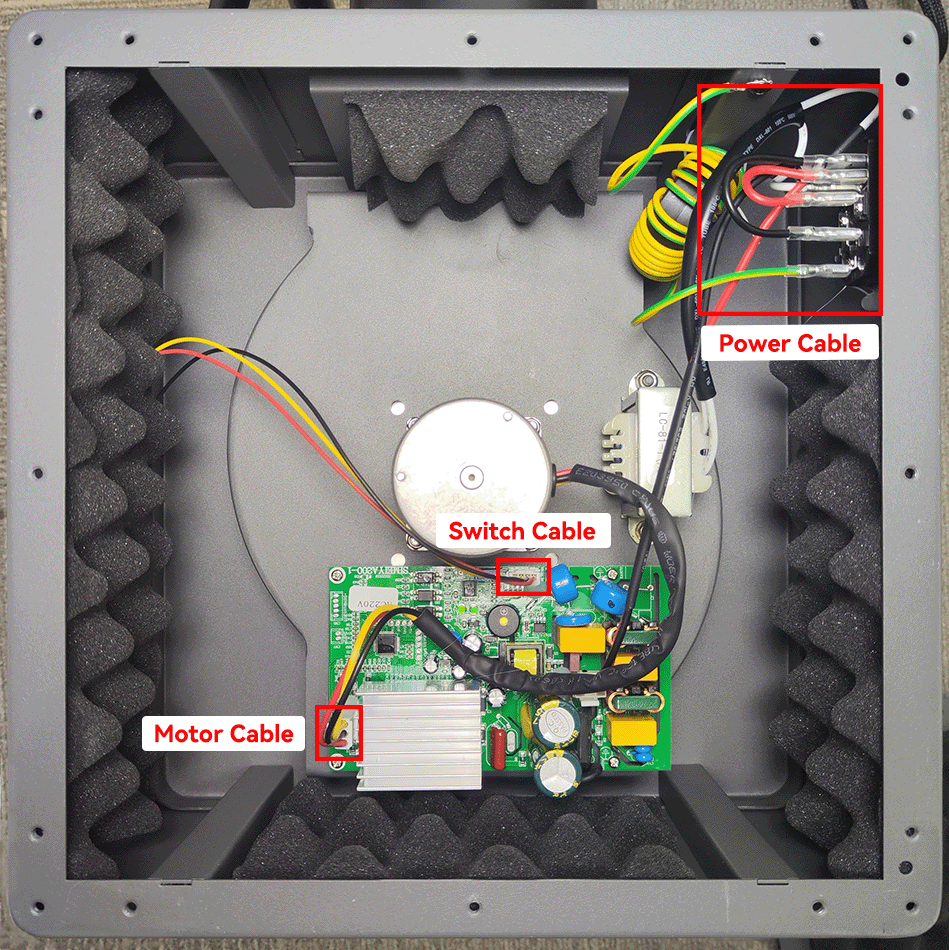

Trin 6. Efterse stik og ledningsbundter

Kontroller i rækkefølge, at strøm-, afbryder- og motorkablerne er sat helt i uden løshed. Se efter beskadiget isolering, misfarvning eller blottede ledere. Hvis du ikke finder problemer, så ret ledningsbundterne pænt, og sørg for, at ingen kabler er i klemme.

Trin 7. Monter bundpladen igen

Placer forsigtigt bundpladen tilbage på enheden. Bekræft samtidig omhyggeligt, at ingen kabler bliver klemt eller fanget, så du ikke skaber nye fejl på grund af klemte ledninger.

Trin 8. Monter skruerne

Ved samling skal du først sætte fire skruer i diagonale positioner for let at "placere" pladen (stram dem ikke helt endnu), og sørge for, at bundpladen sidder plant med hovedchassiset. Følg derefter en diagonal rækkefølge, og stram gradvist de resterende 12 skruer samt de første 4 placeringsskruer for at undgå skævhed på grund af ujævn kraft.

Bekræft funktionen

Vend enheden tilbage til normal stilling, og tilslut strømmen igen. Kontroller, om røgrenseren starter og kører normalt (for eksempel luftflow og støjniveau). Hvis fejlene fortsætter, så bekræft igen, at alle stik er sat helt i, og at ingen kabler er klemte eller løse.
