Udpakningsguide til H2D Pro

Videoguide

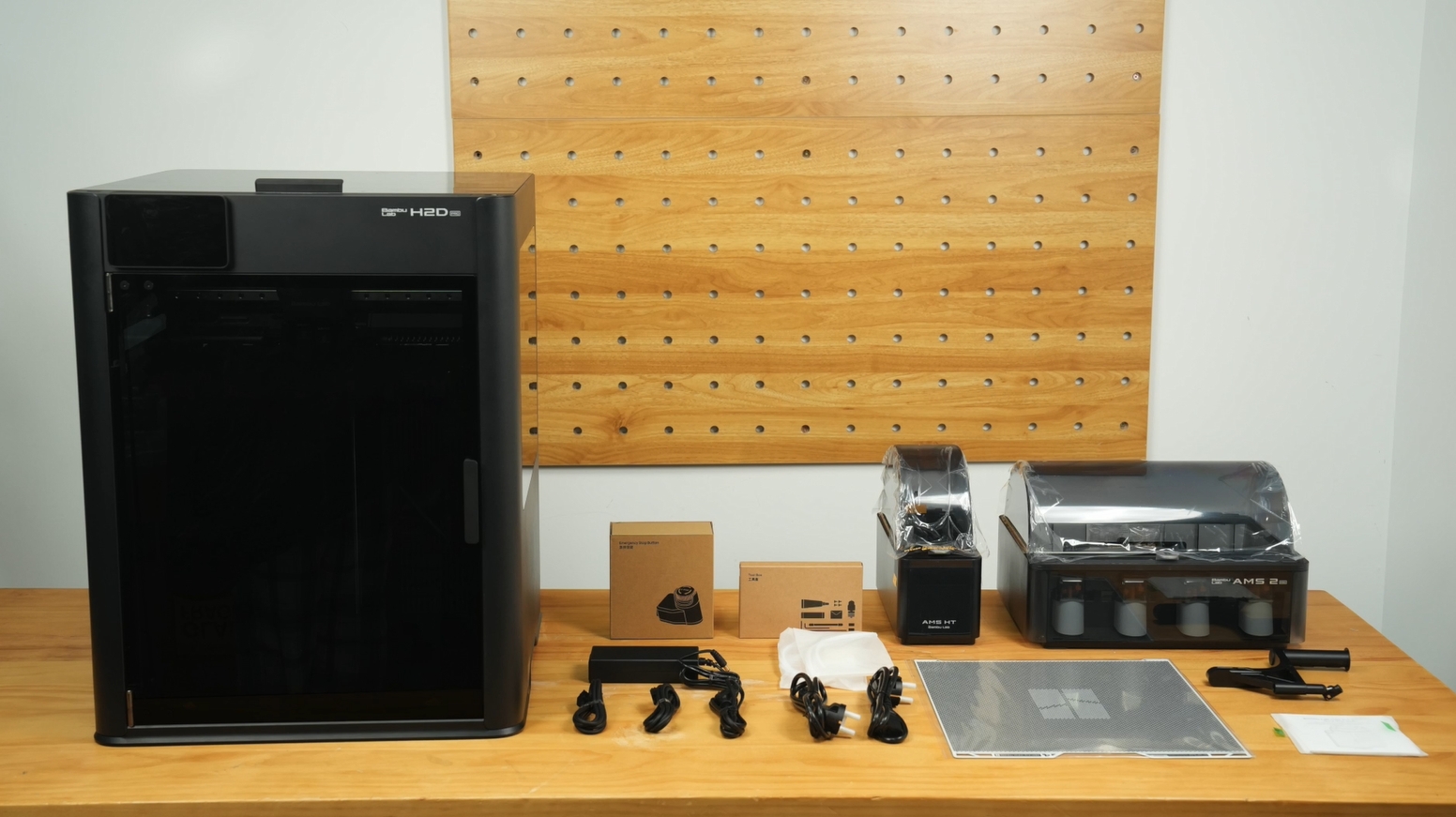

Indhold i pakken

Se detaljer i H2D Pro pakkeliste.

Fremgangsmåde

Udpakning

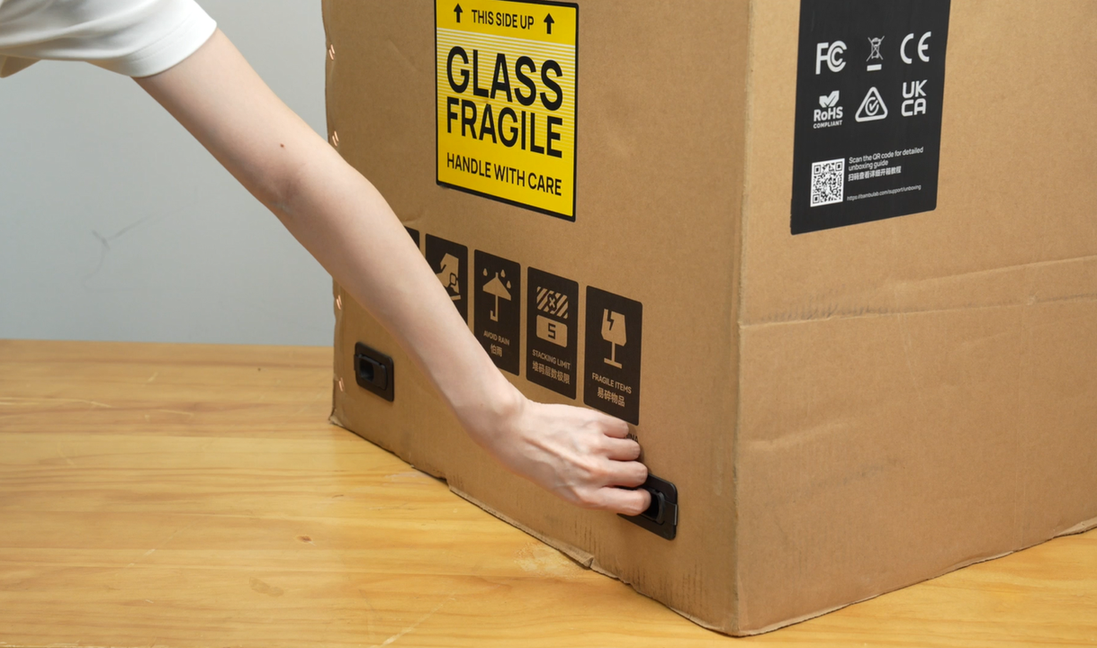

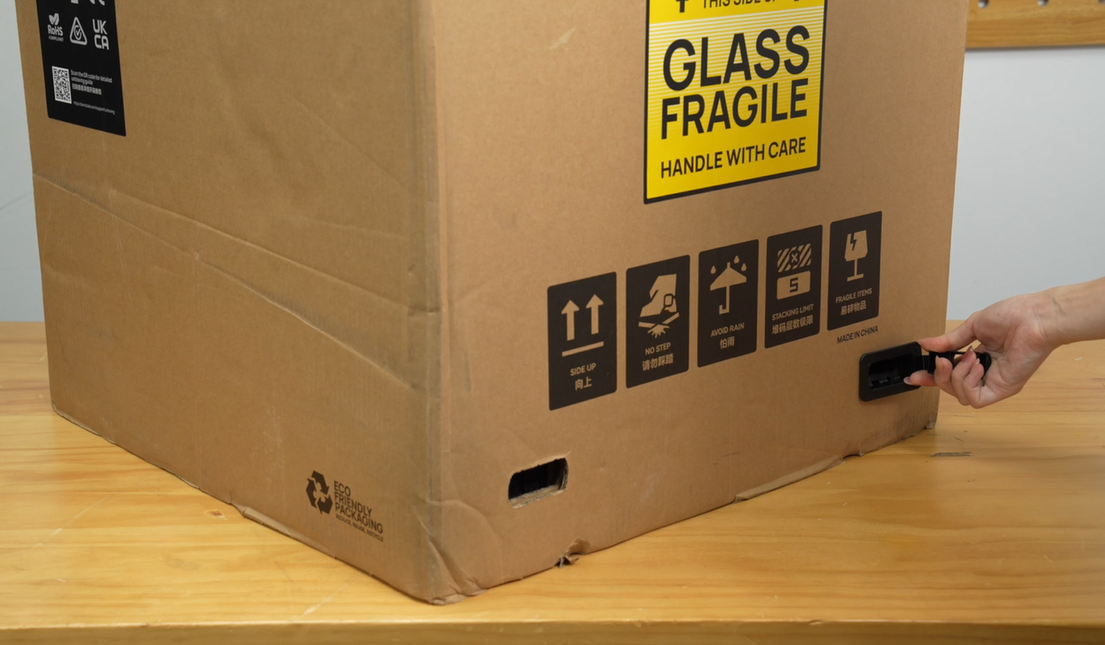

• Træk de 4 kasseklips i bunden ud;

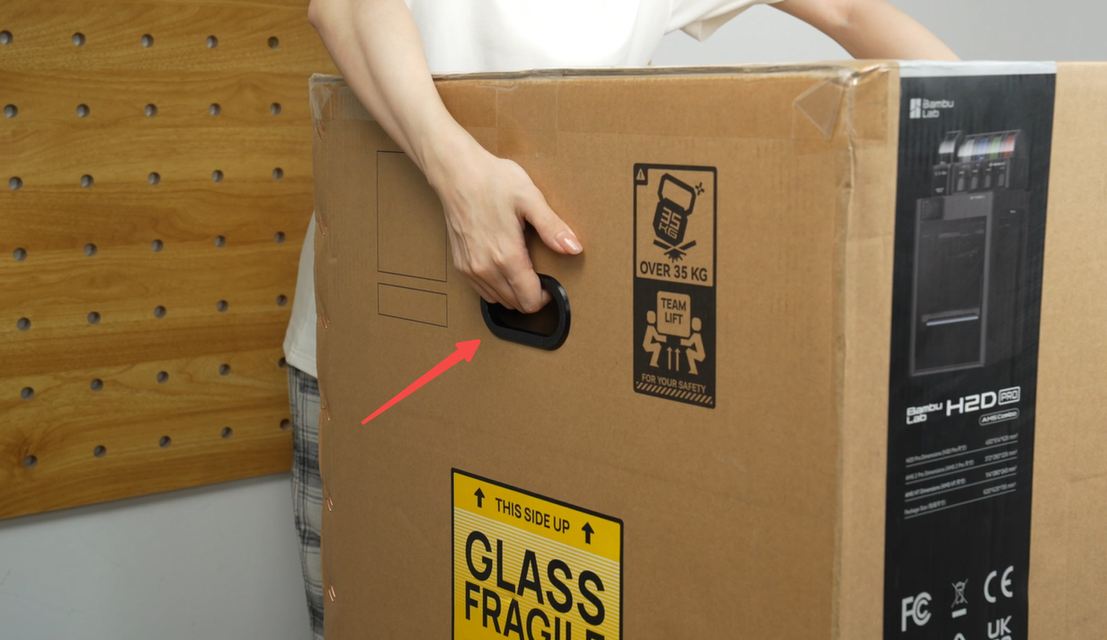

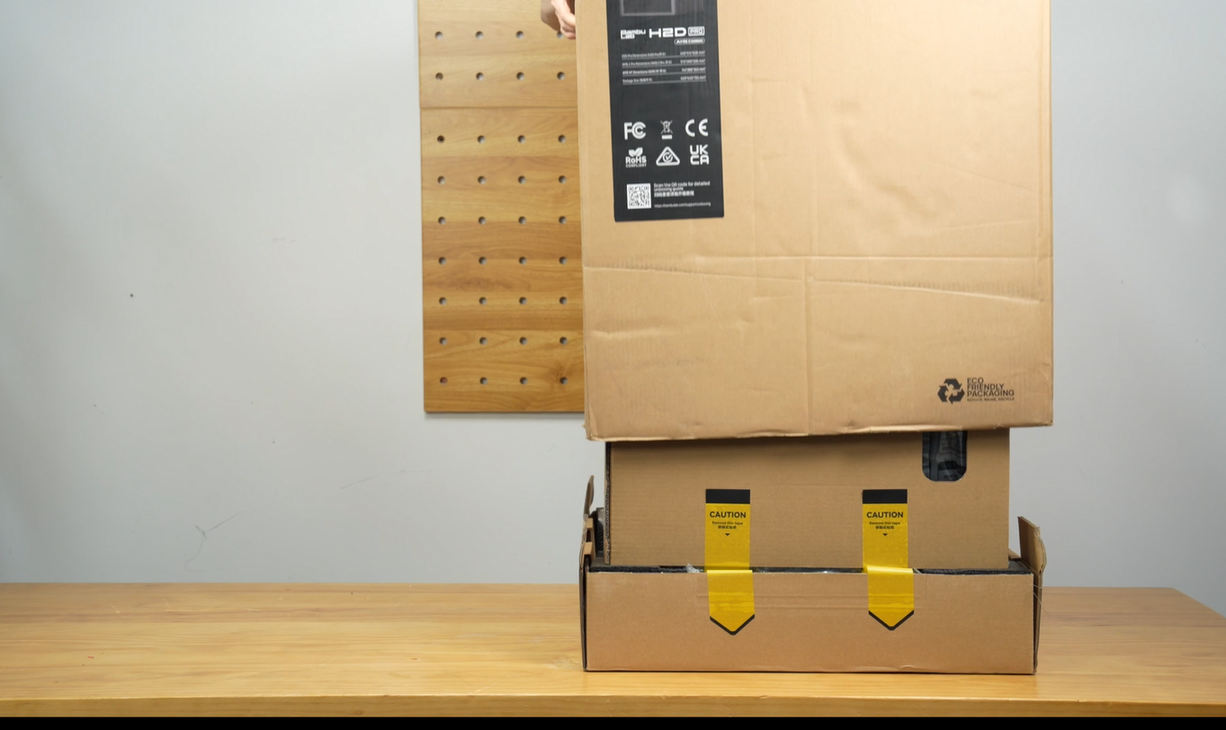

• Tag fat i begge håndtag på siderne af kassen, og løft den ydre kasse af.

• Læs Quick Start Guide grundigt for detaljeret vejledning;

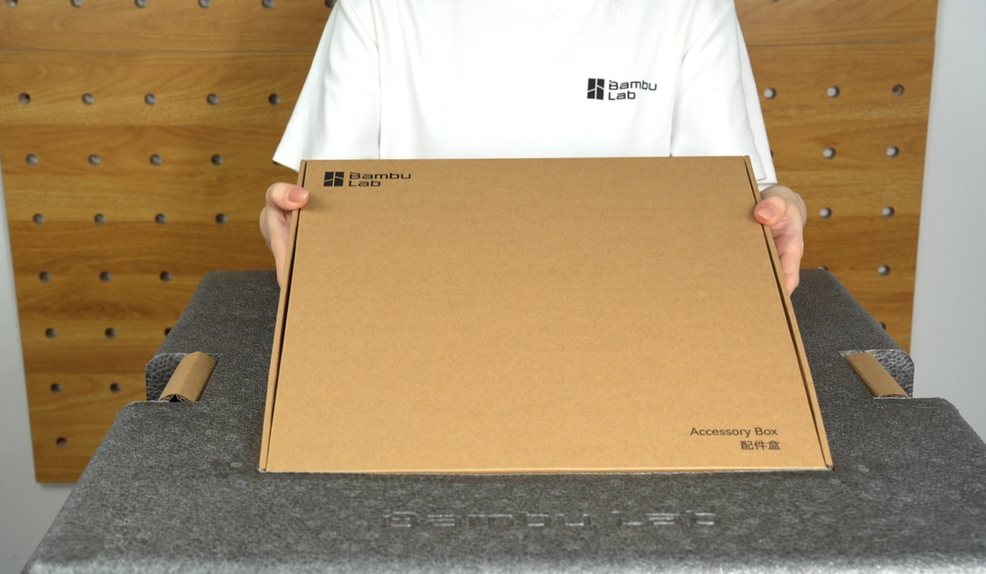

• Tag tilbehørskassen ud;

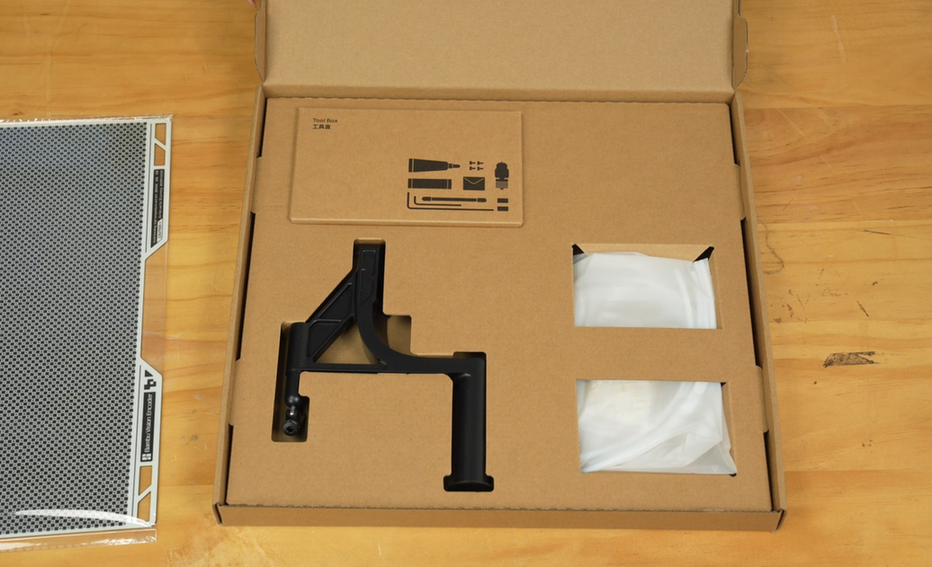

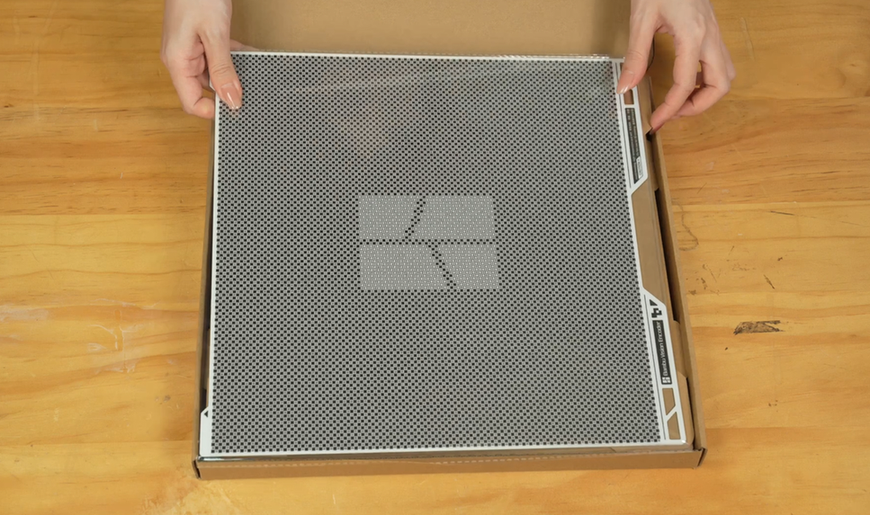

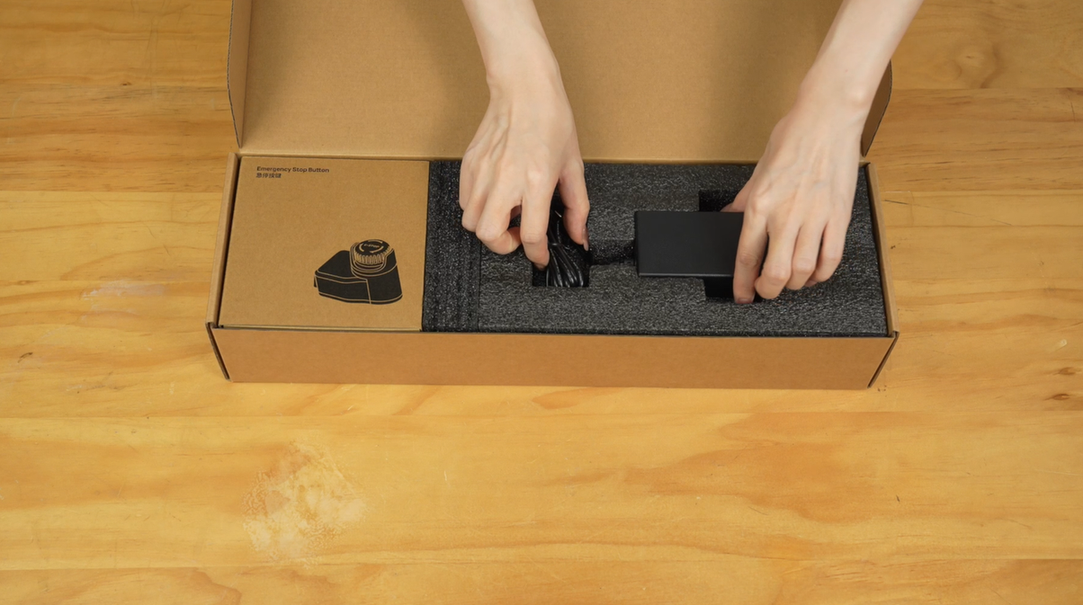

• Åbn tilbehørskassen, og tag alt tilbehøret ud;

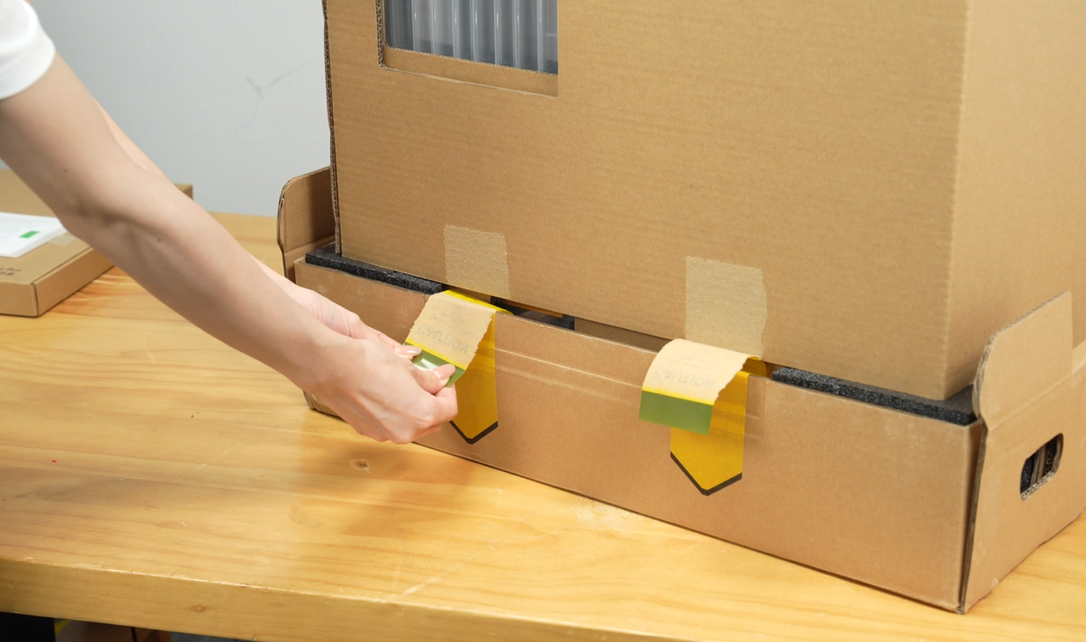

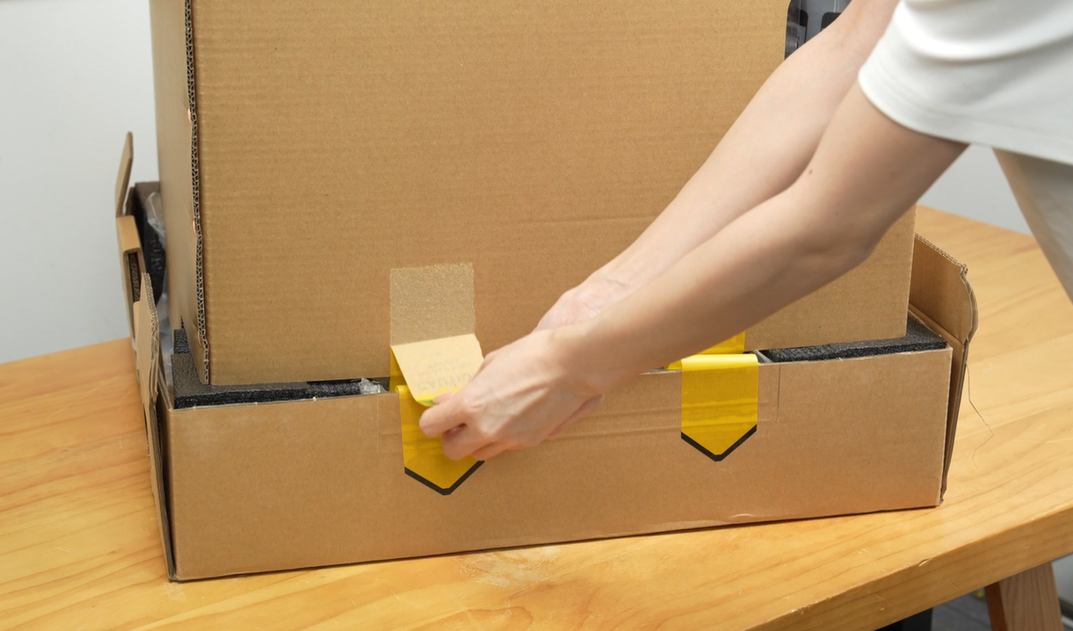

• Pil mærkaterne af på begge sider af bunden;

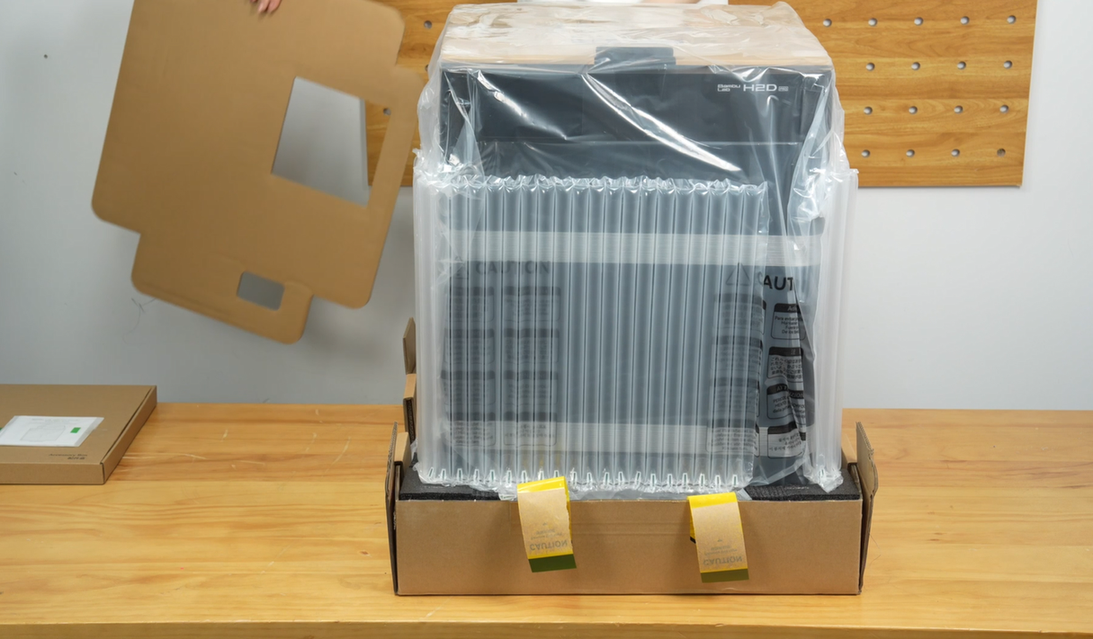

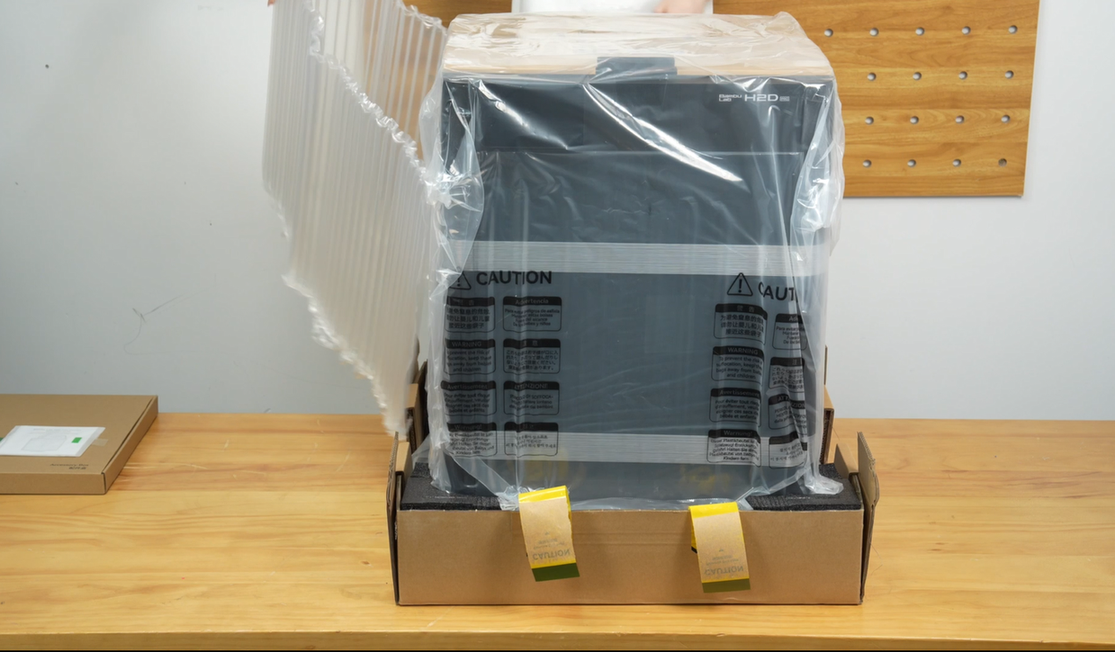

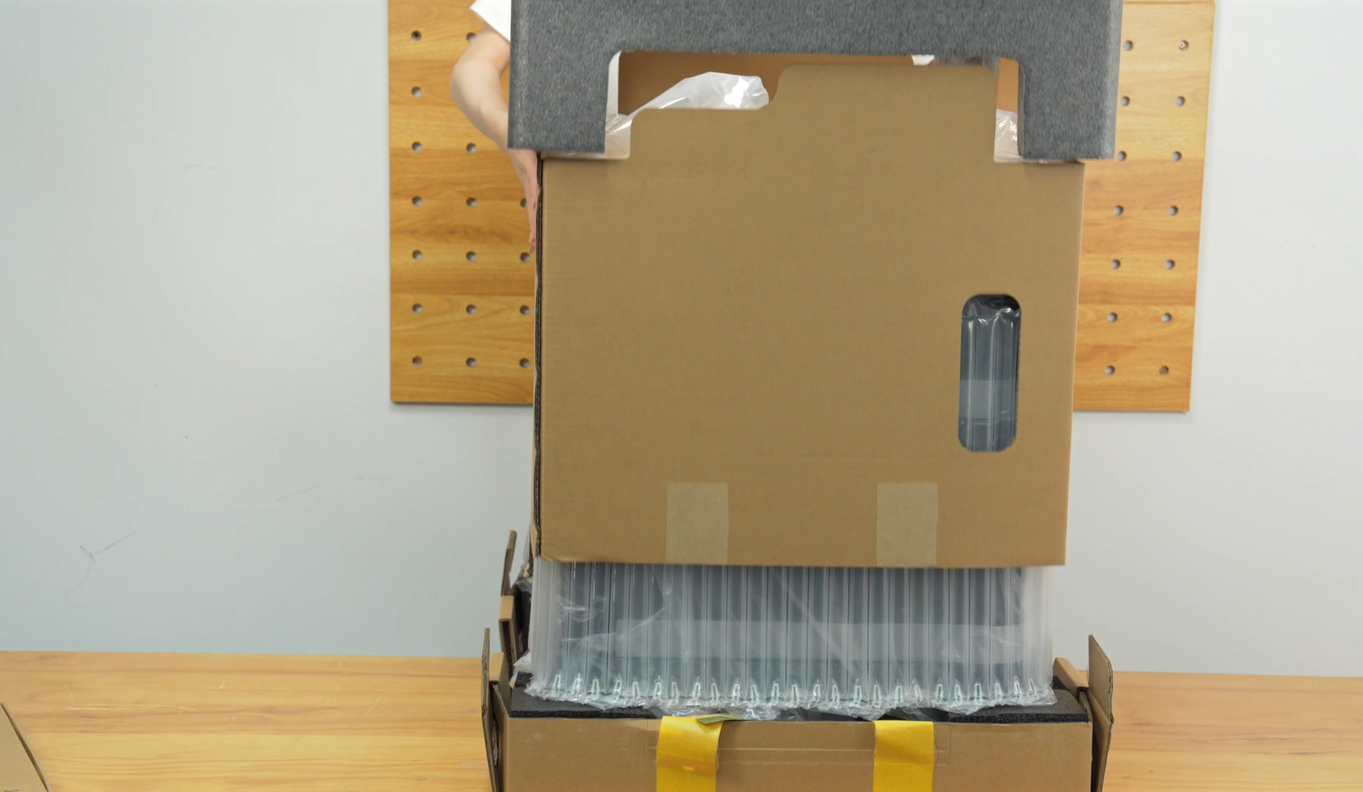

• Løft skumbeskyttelsen, pappet og polstringen af;

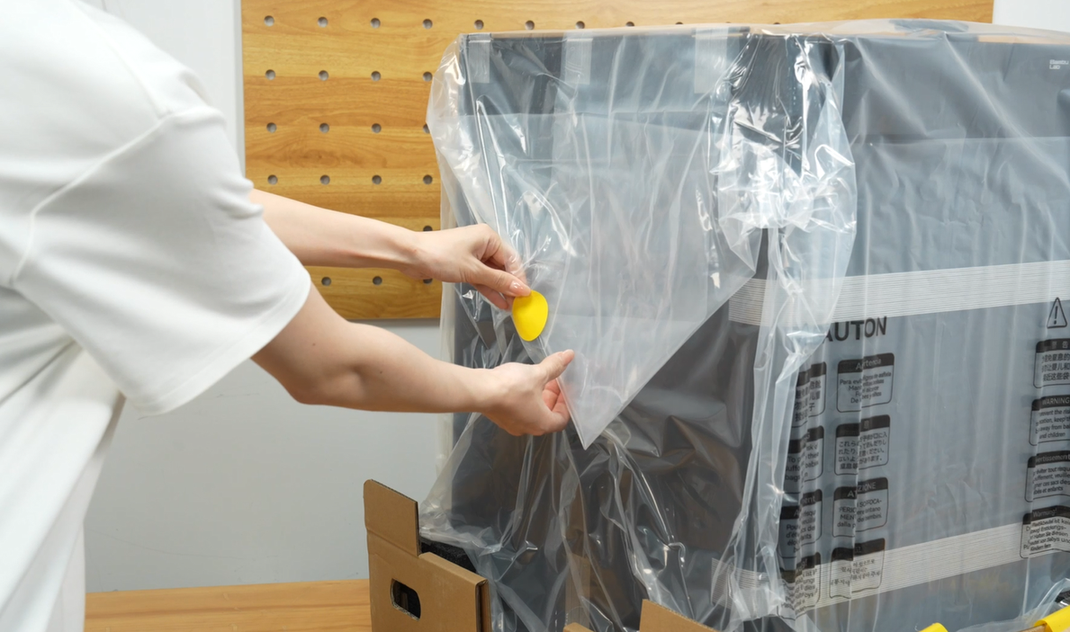

• Riv håndtagene op på begge sider af fugtbeskyttelsesposen;

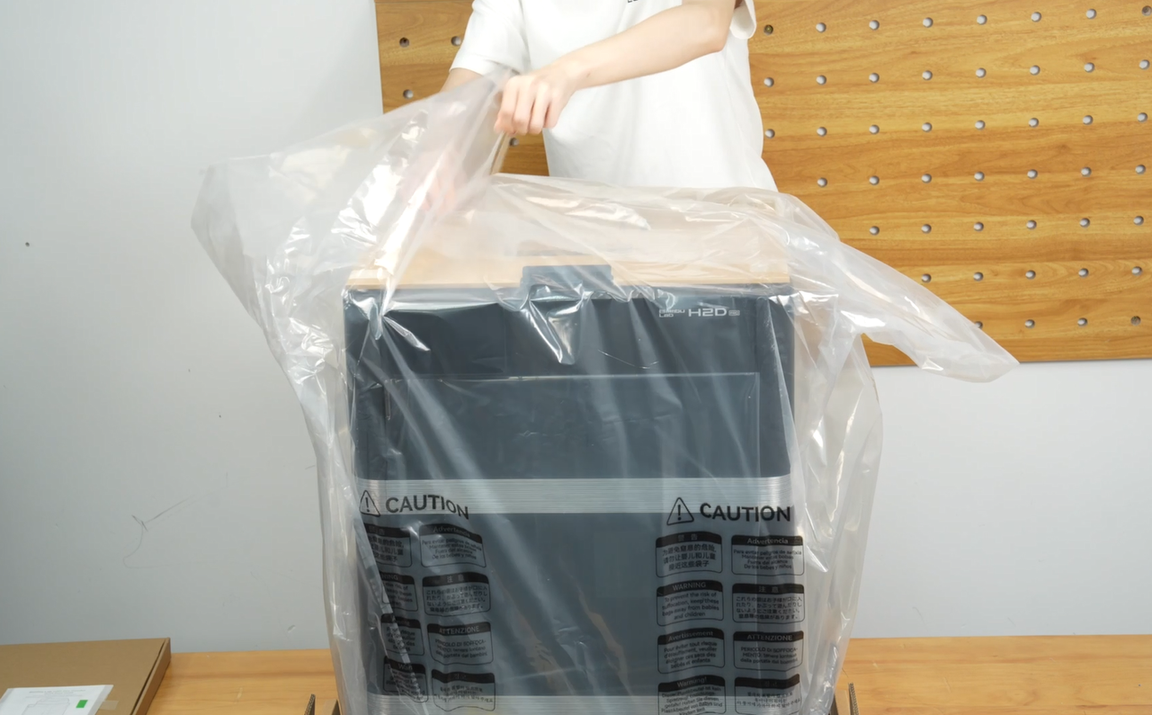

• Riv den øverste åbning på fugtbeskyttelsesposen op;

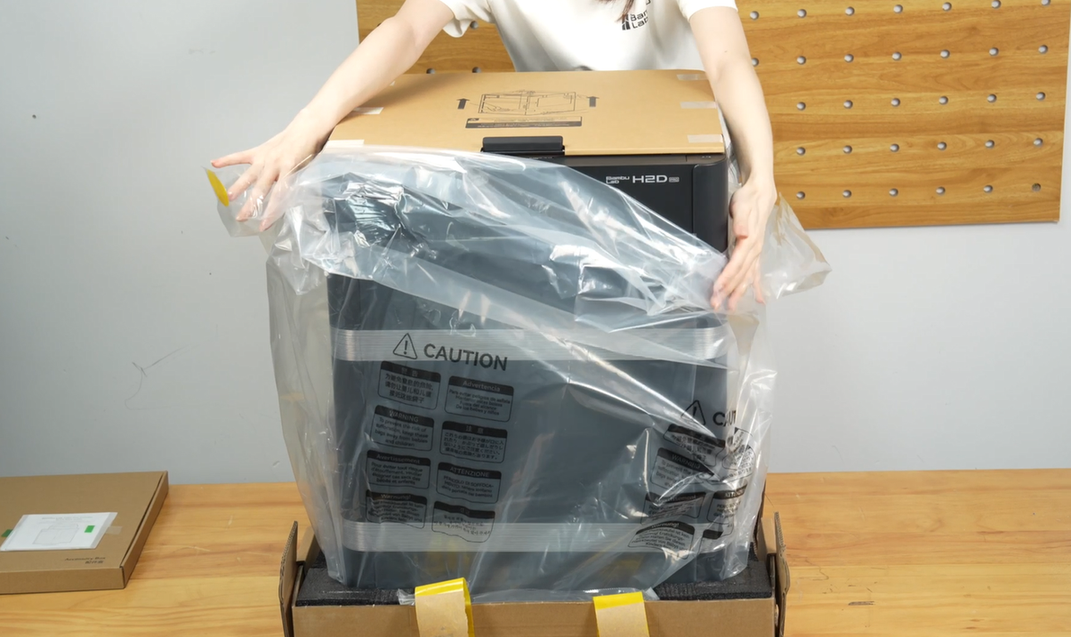

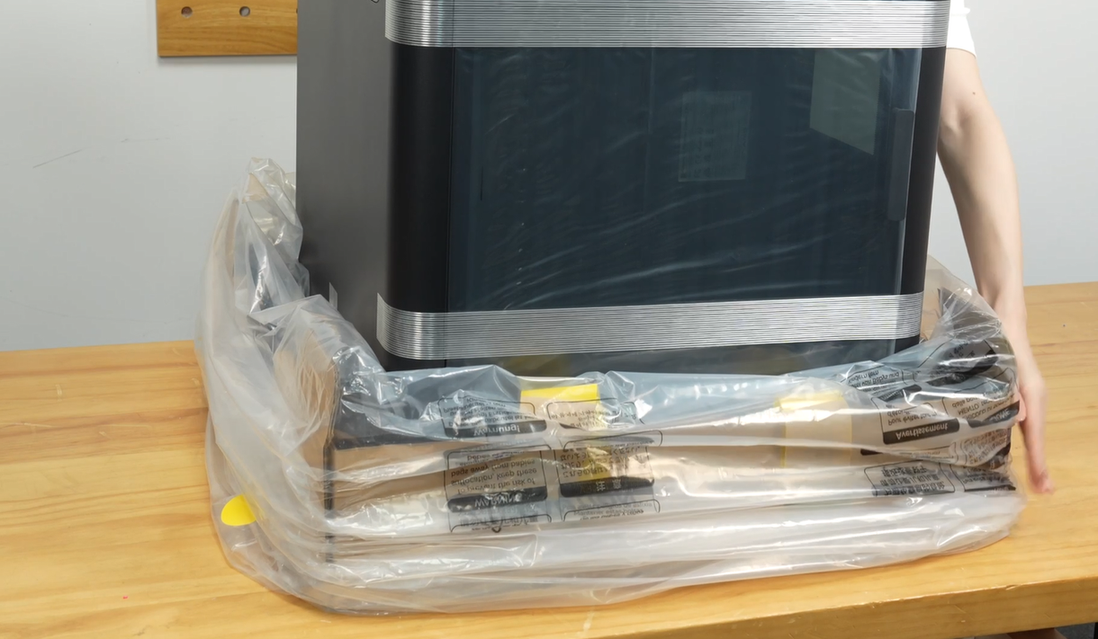

• Træk fugtbeskyttelsesposen nedad, og fold den om de fire hjørner af bundkassen;

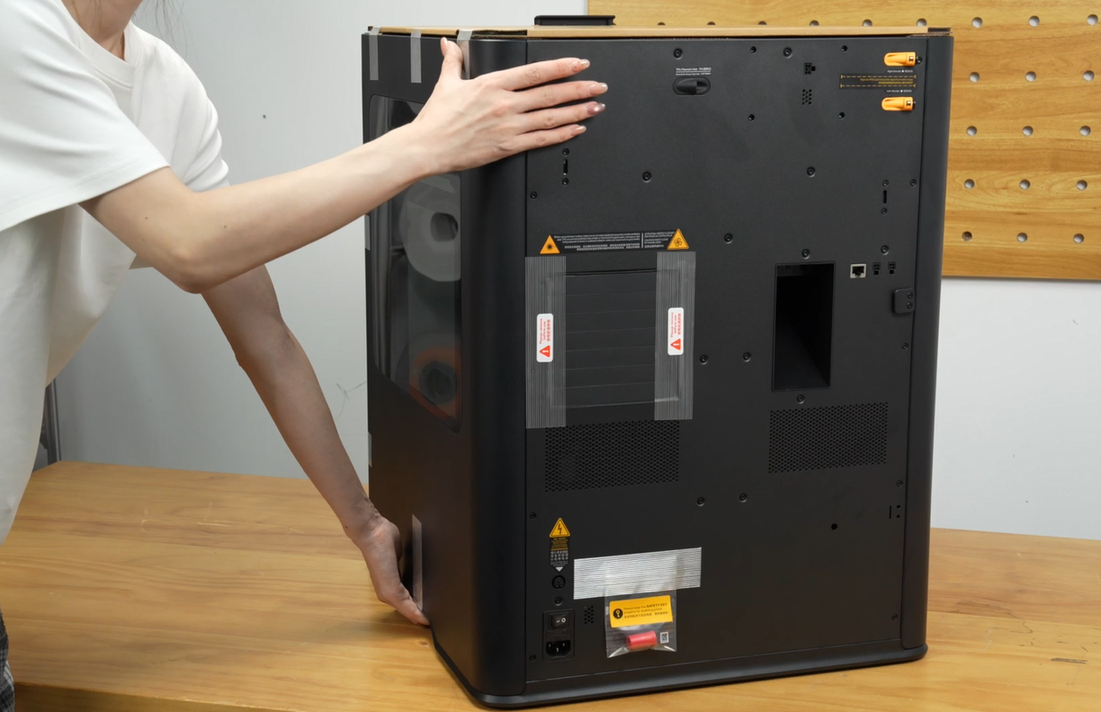

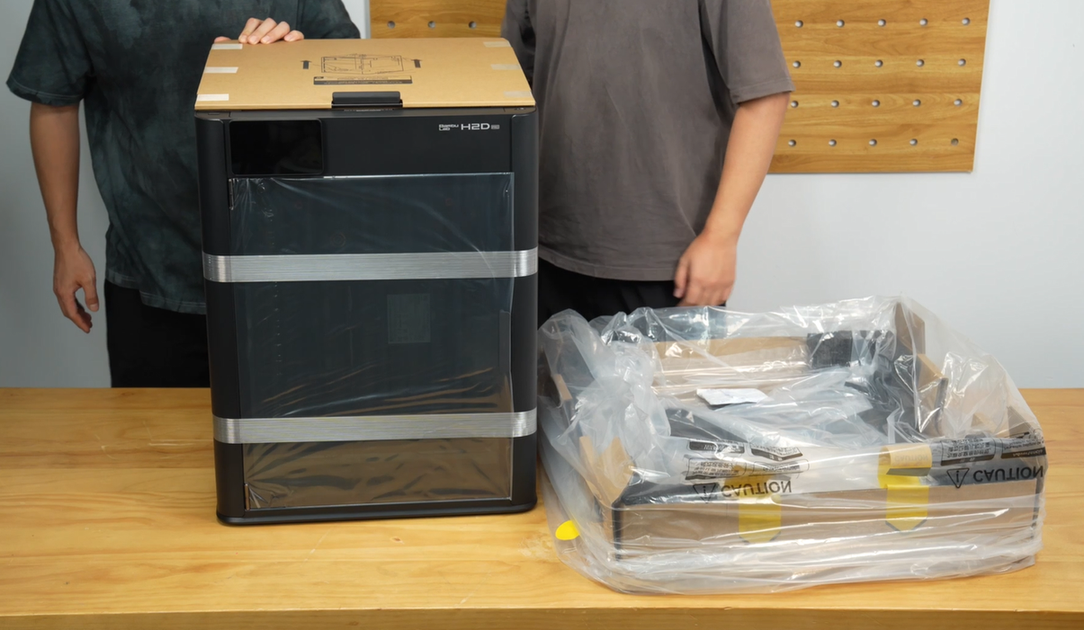

• Hold godt fast i bundhåndtagene på begge sider af printeren, og løft printeren med to personer over på en stabil flade.

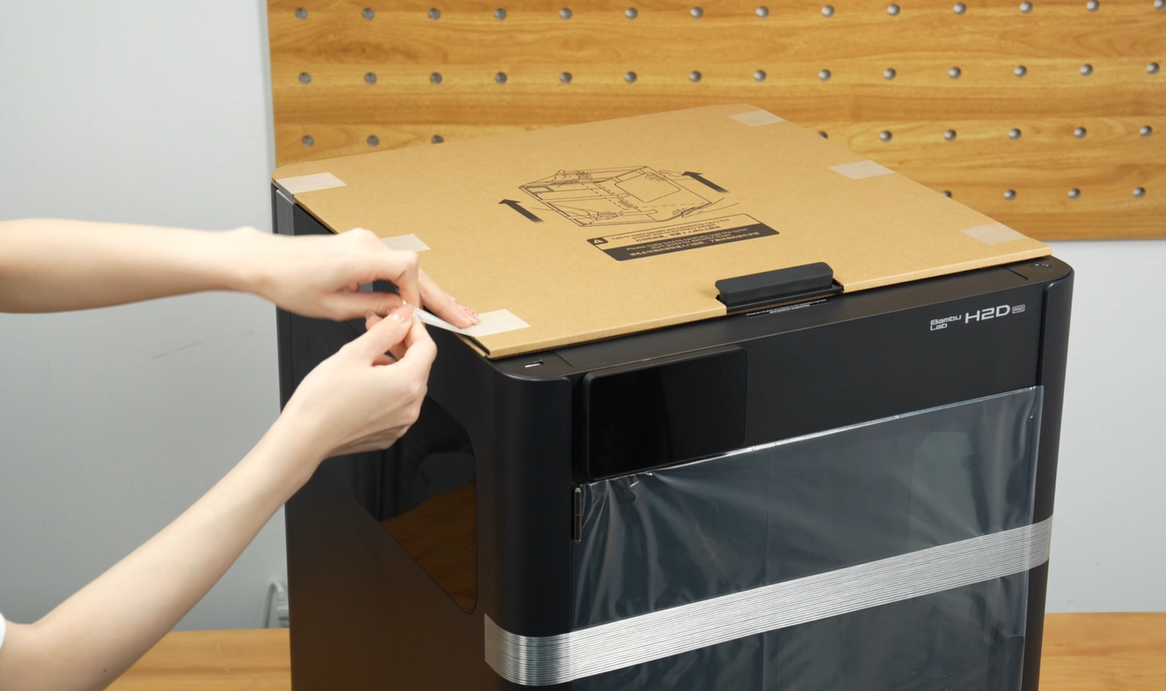

• Pil tapen af på begge sider af topdækslet;

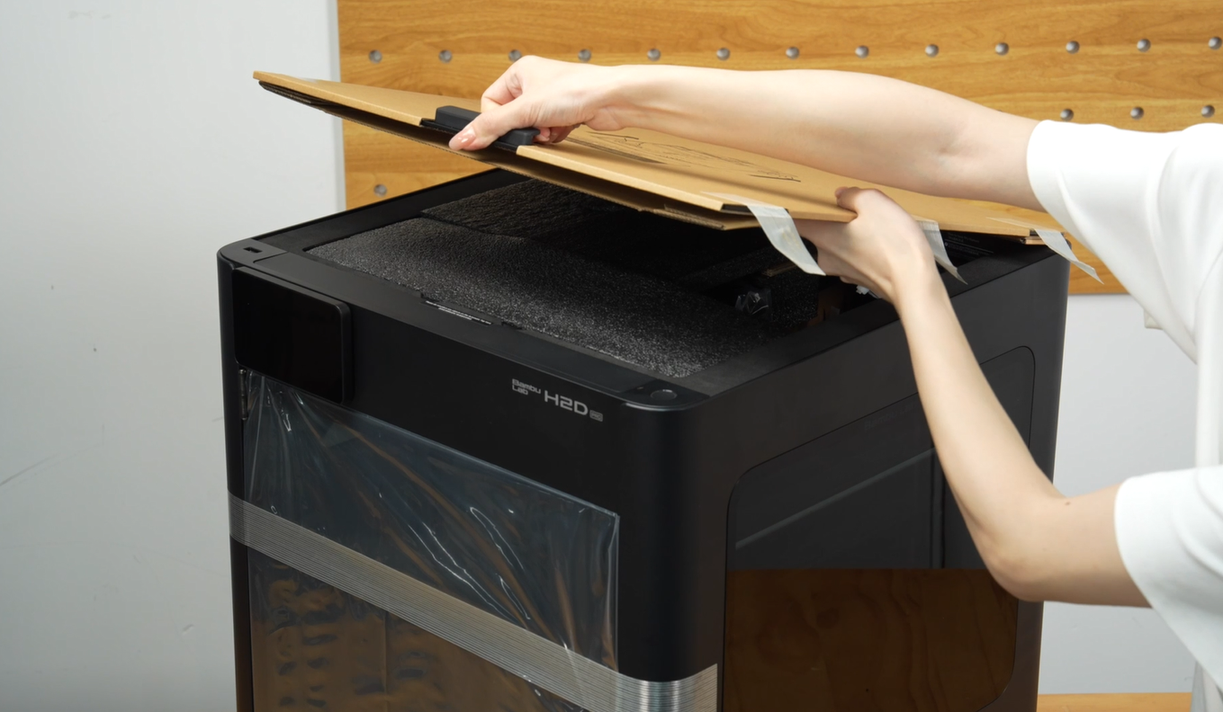

• Fjern topdækslet, og læg det forsigtigt på bordet;

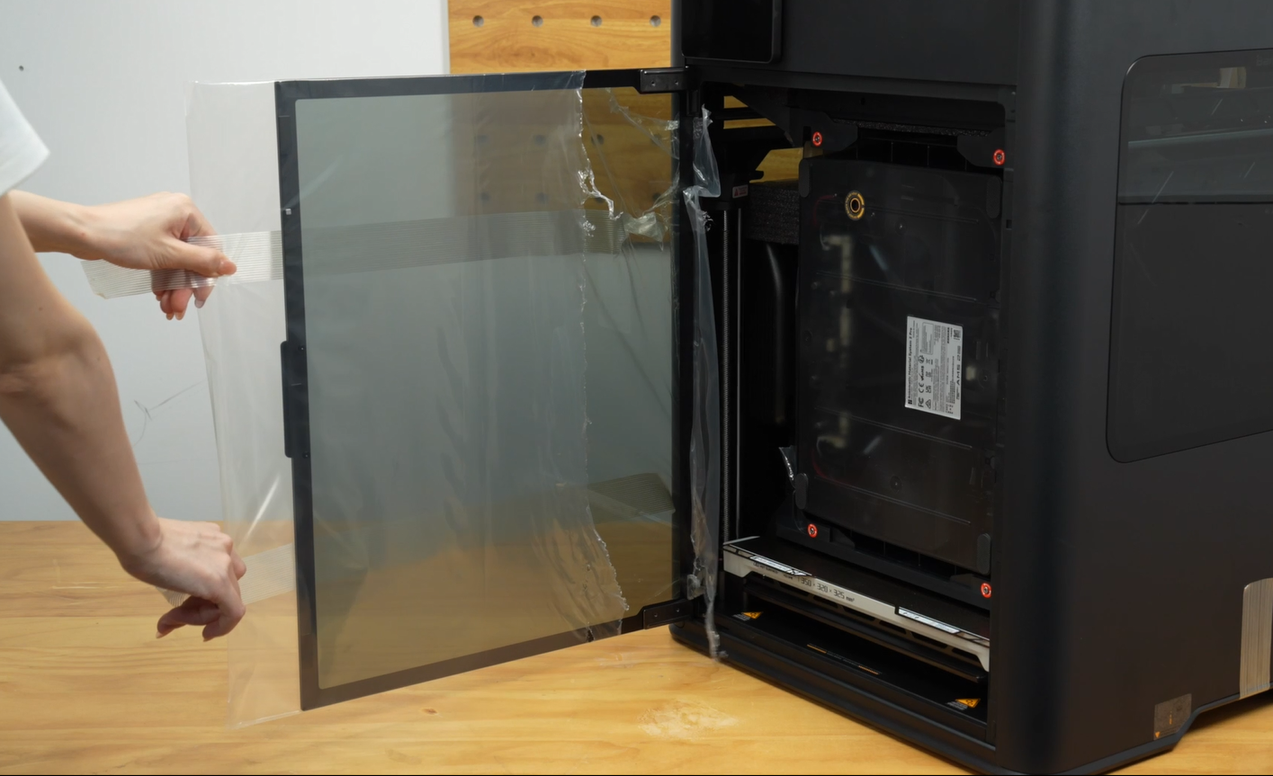

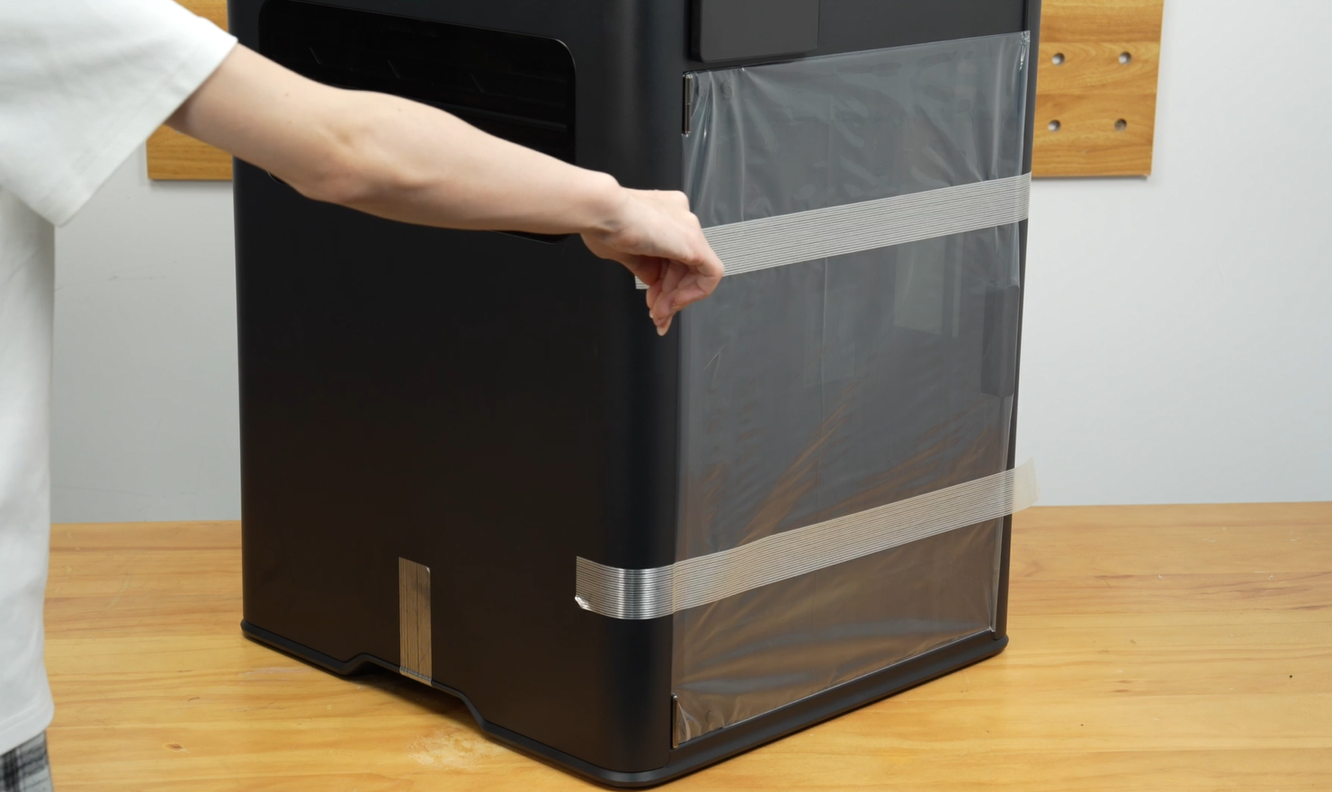

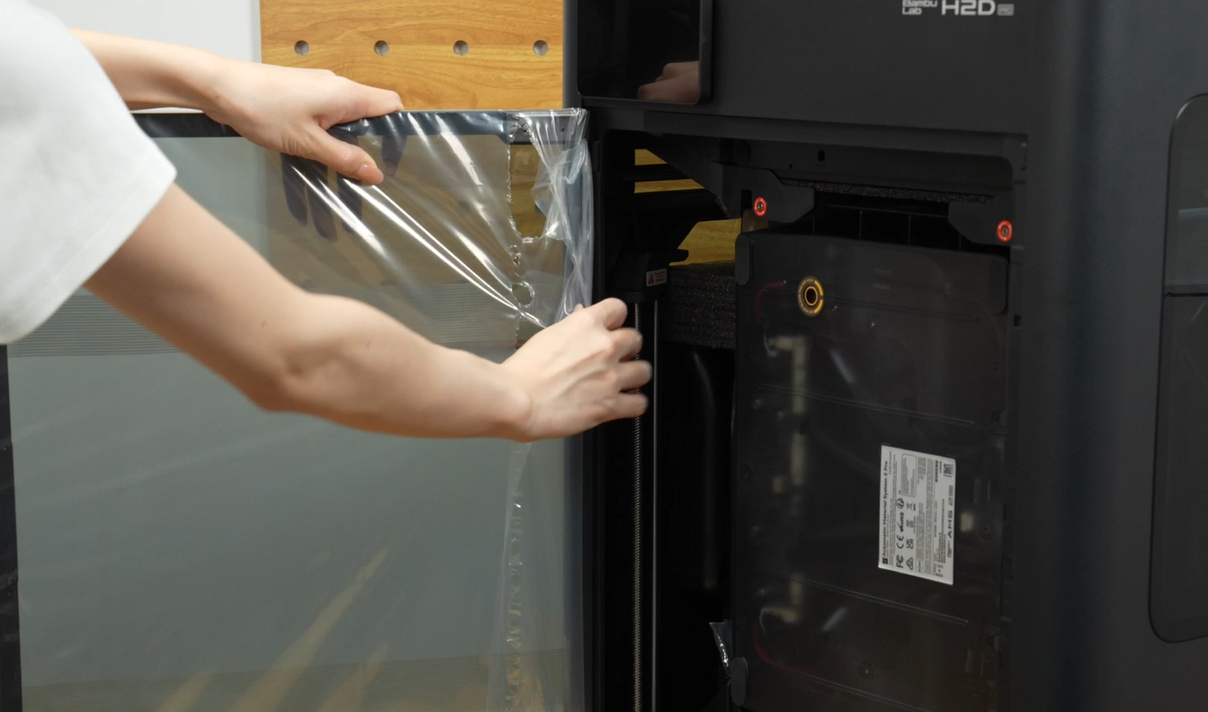

• Pil tapen af, og fjern beskyttelsesfilmen på fordøren;

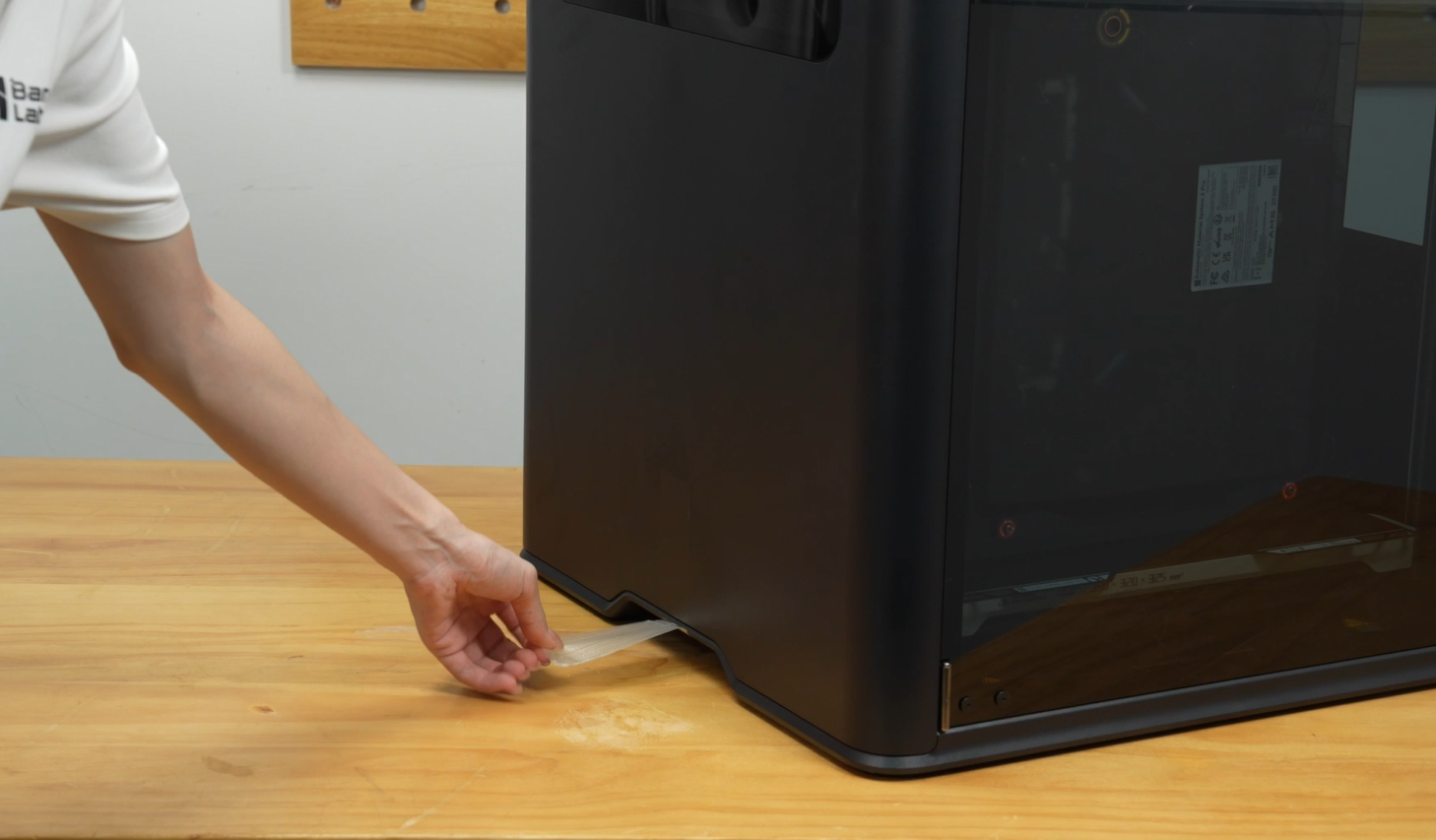

• Fjern beskyttelsestapen på begge sider af bunden;

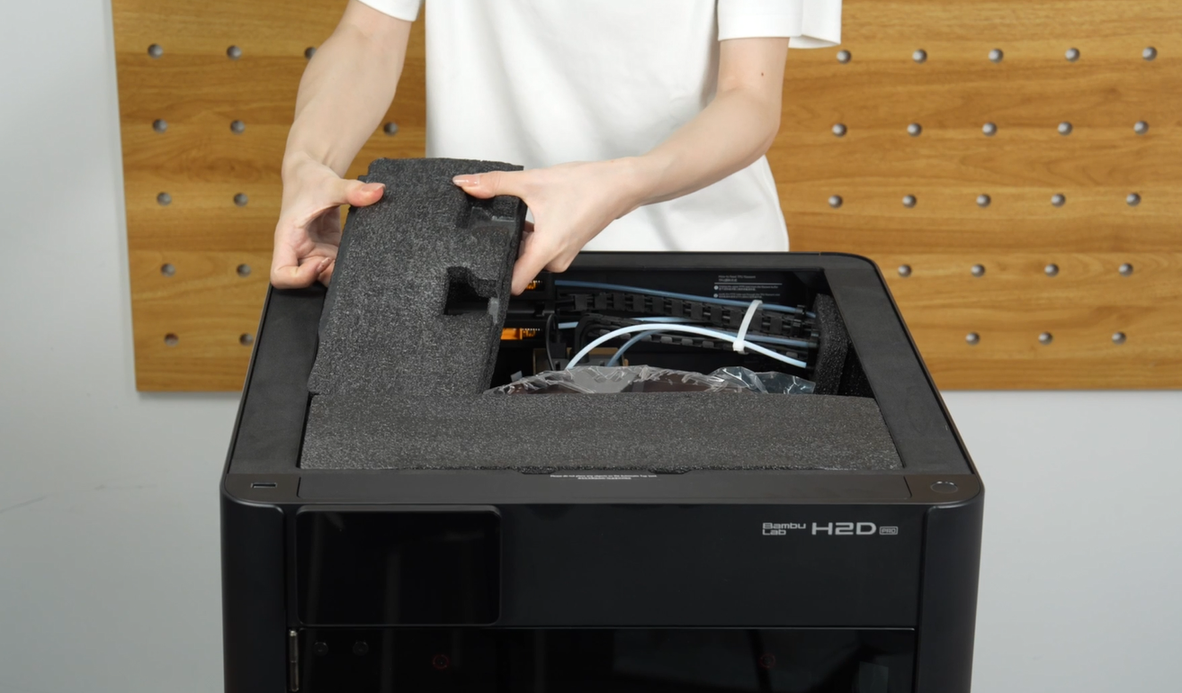

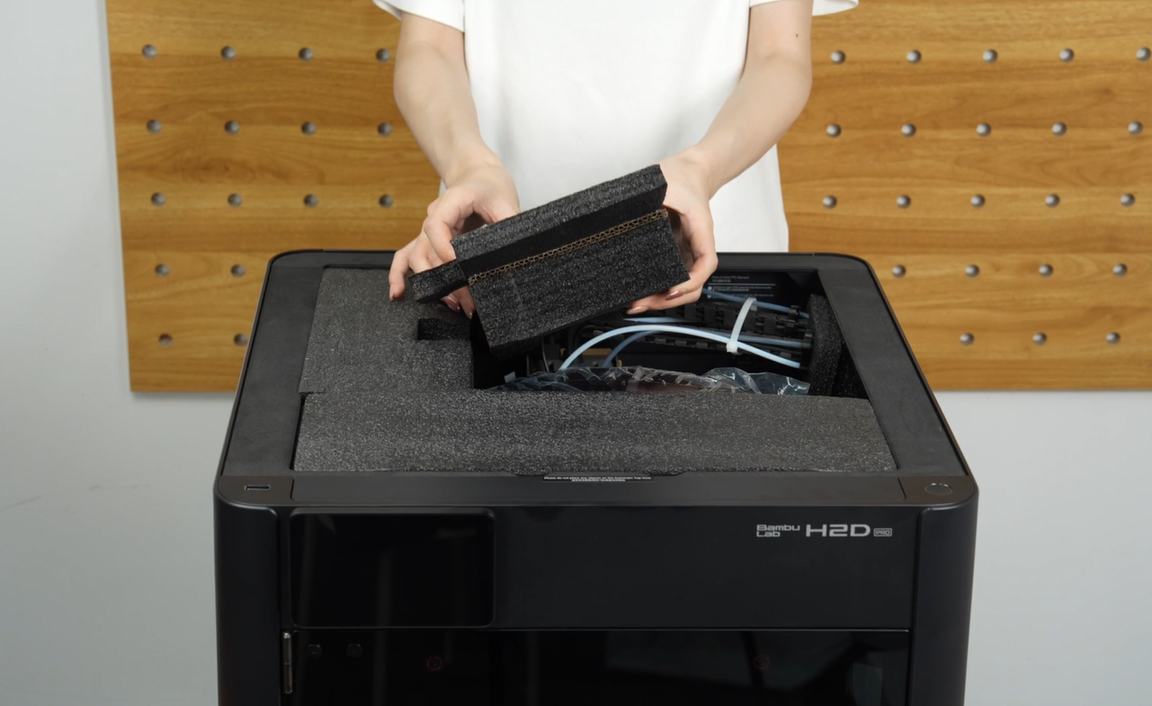

• Tag de tre skumpuder ud oven på printeren;

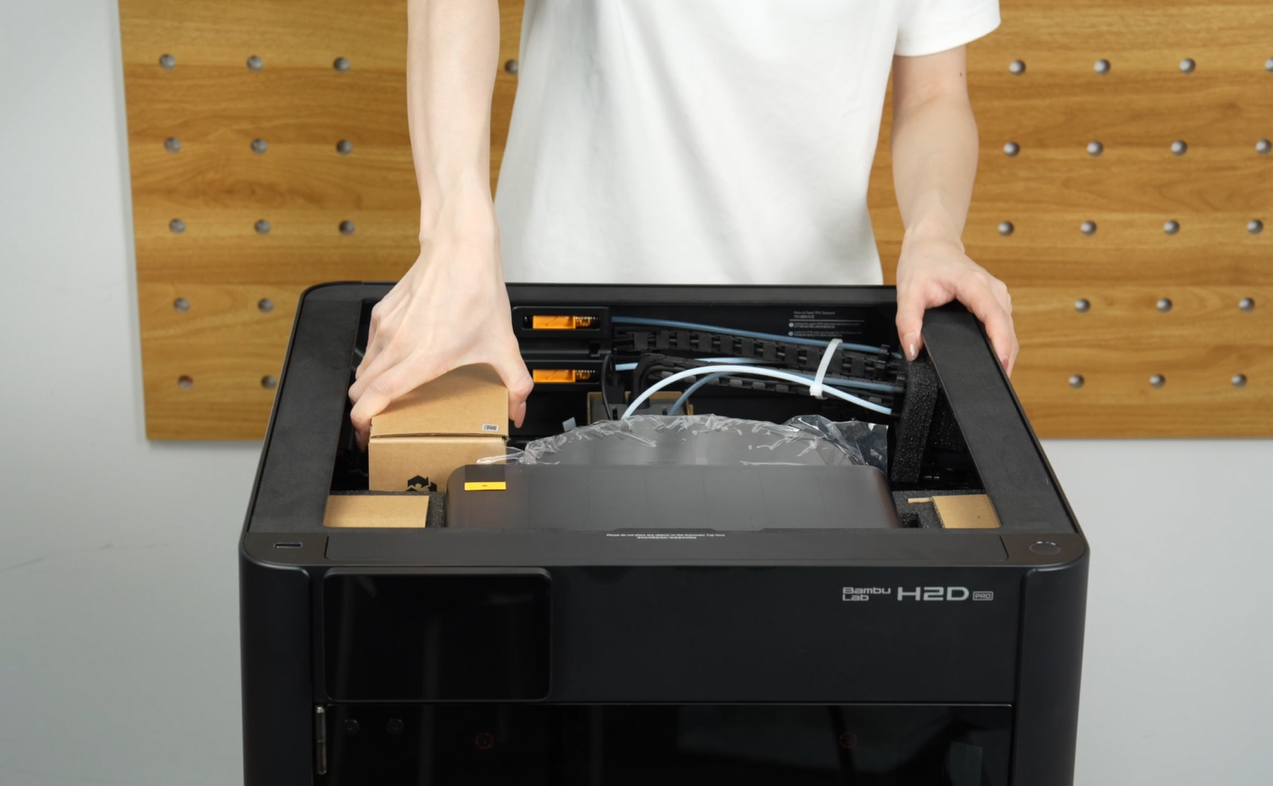

• Tag tilbehørskassen ud;

• Åbn tilbehørskassen, og tag tilbehøret ud;

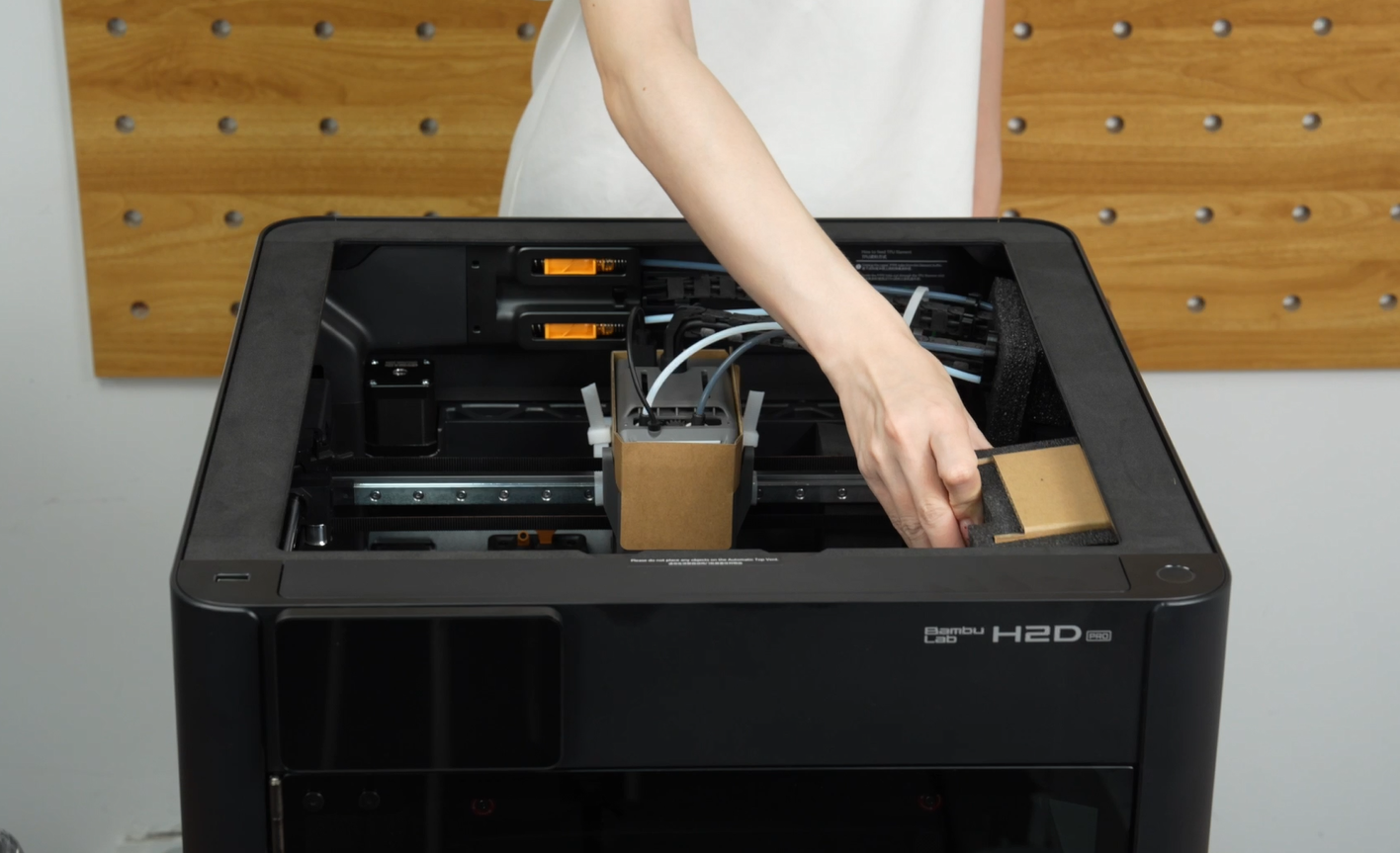

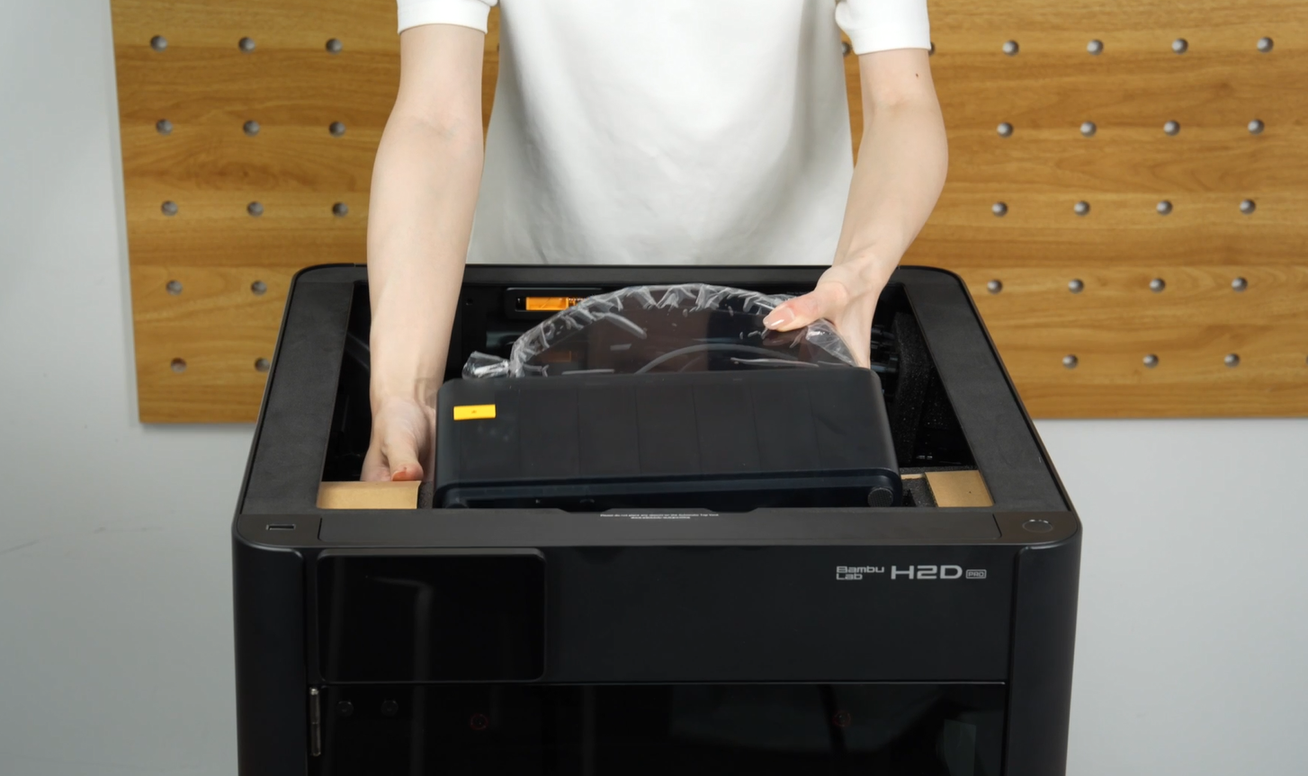

• Tag AMS HT og skum ud;

Frigør AMS 2 Pro

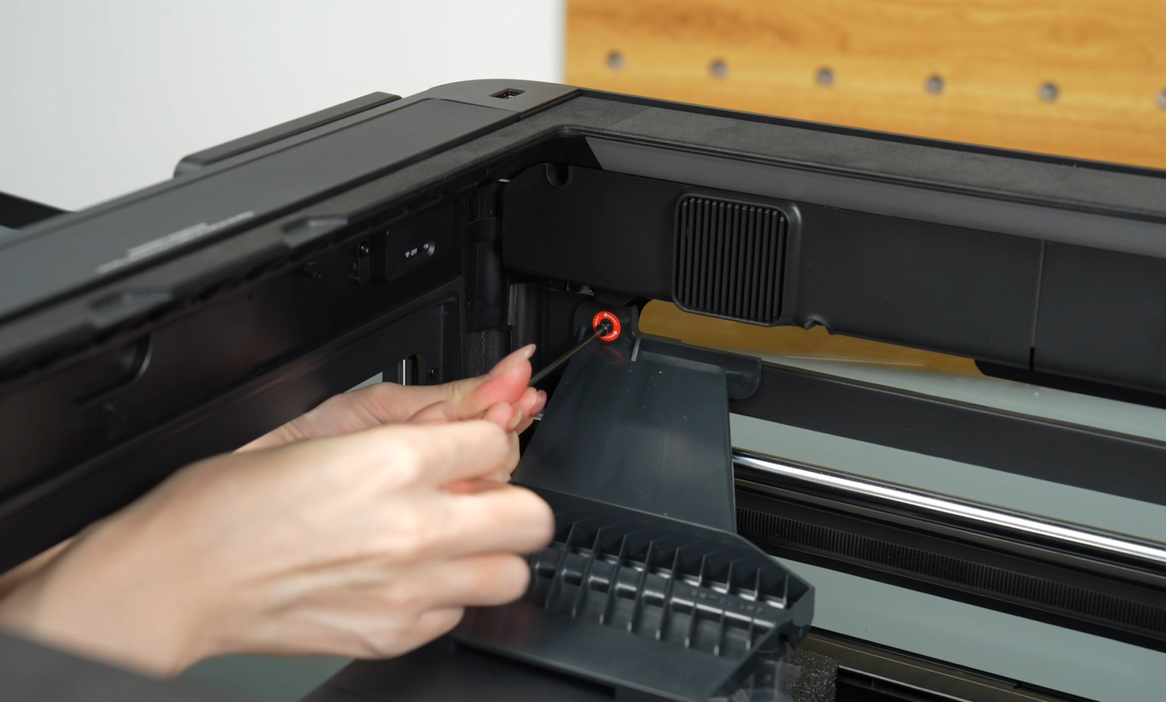

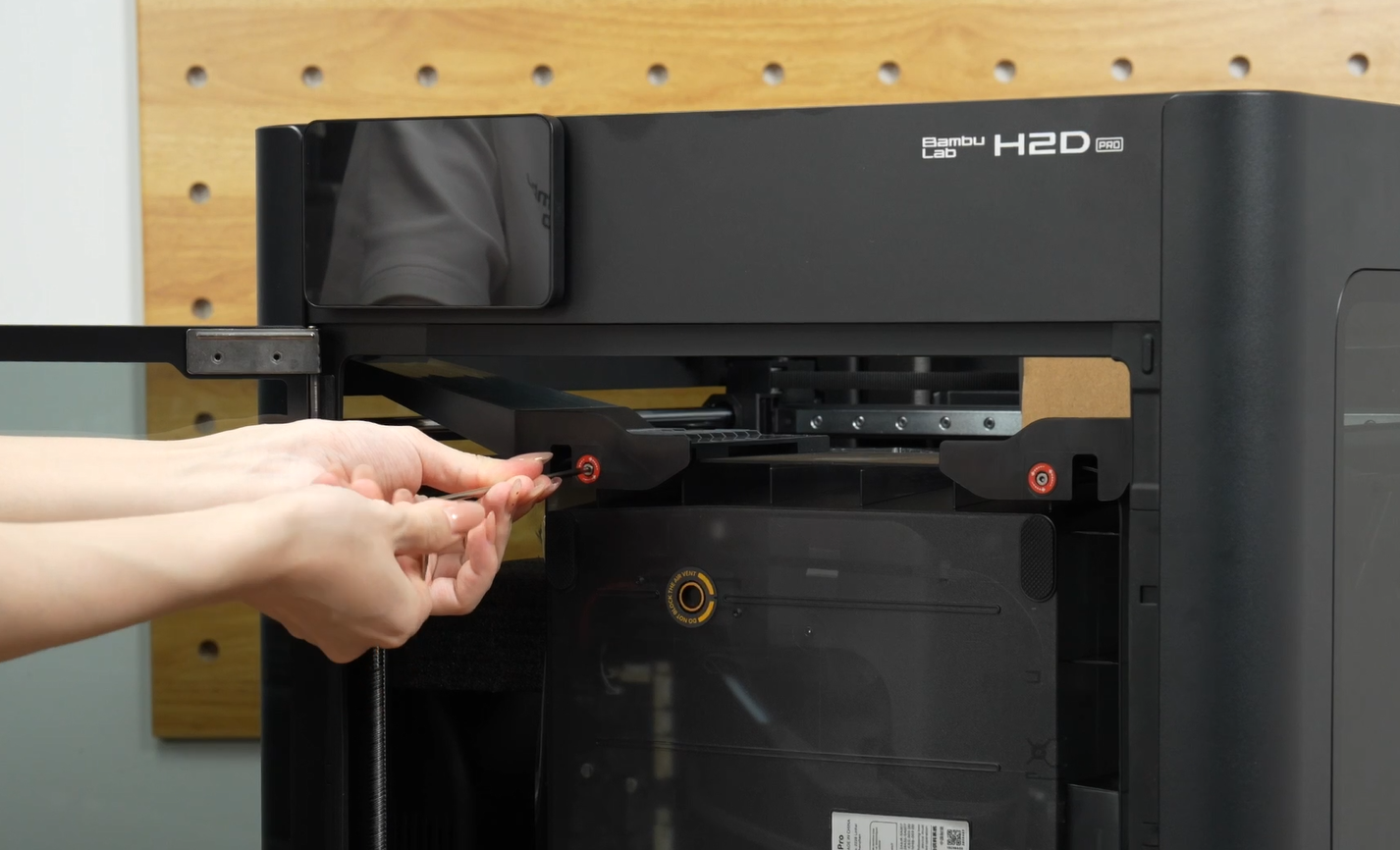

• Skru de to venstre fastgørelsesskruer på AMS 2 Pro løs;

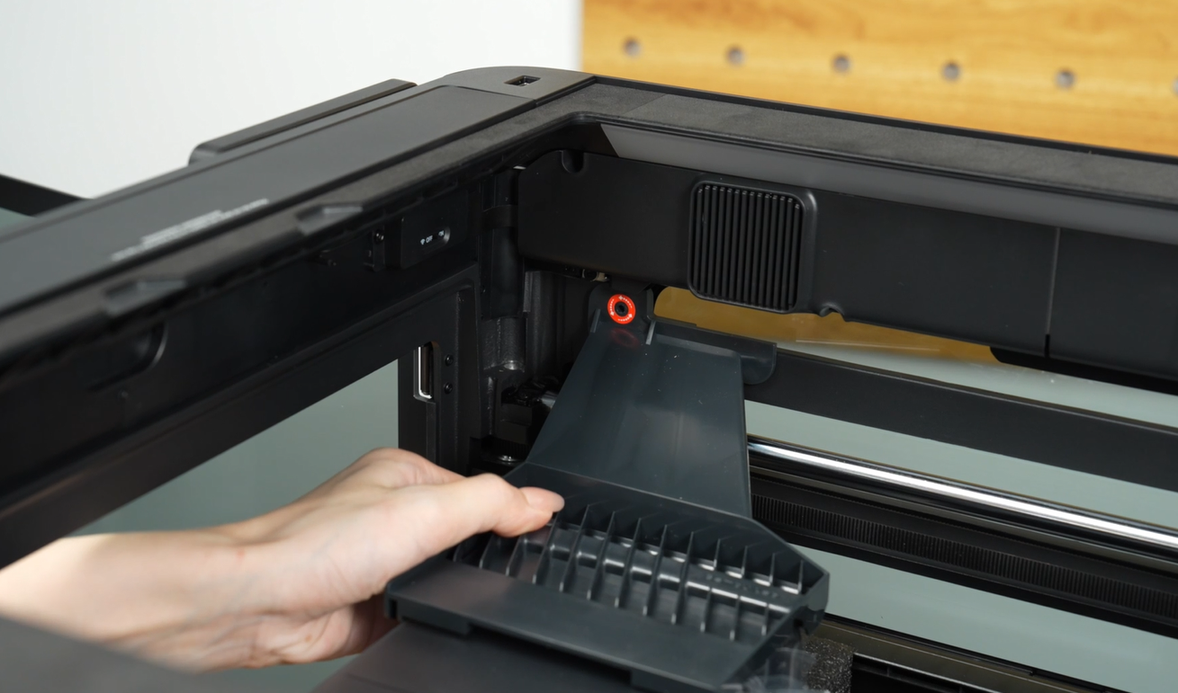

• Fjern det venstre fastgørelsesbeslag;

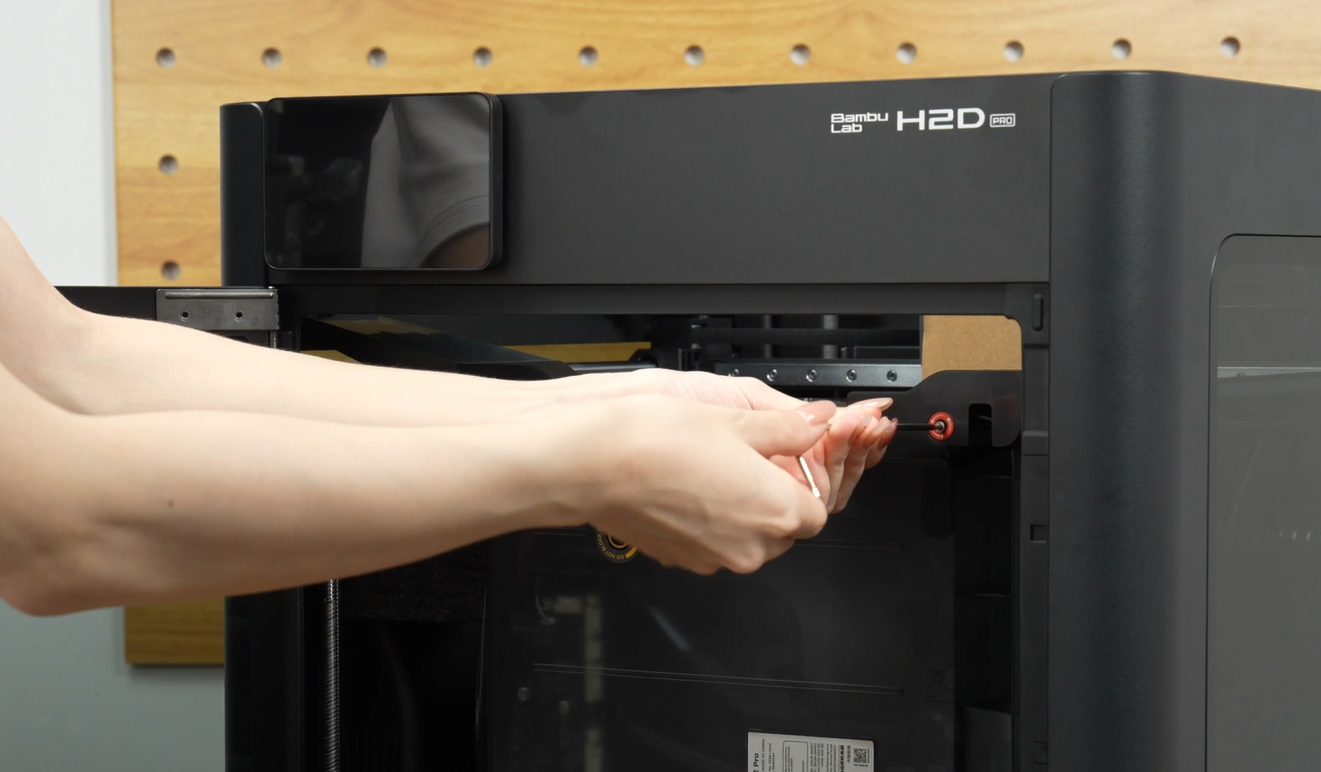

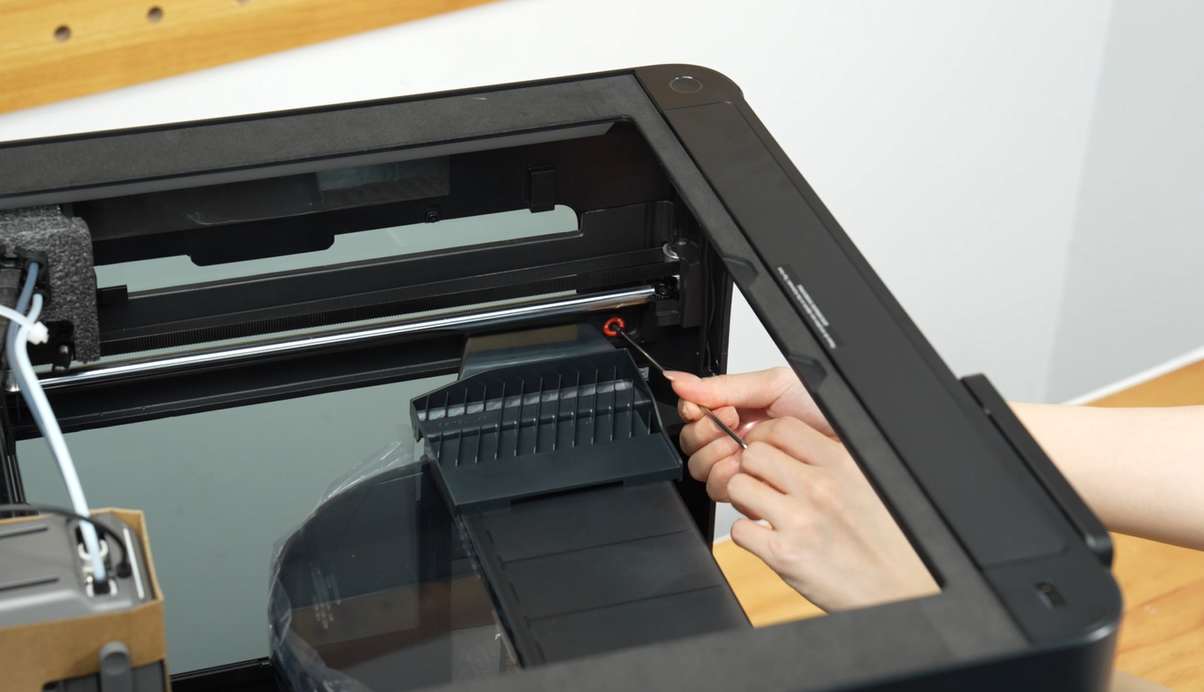

• Skru de to højre fastgørelsesskruer på AMS 2 Pro løs;

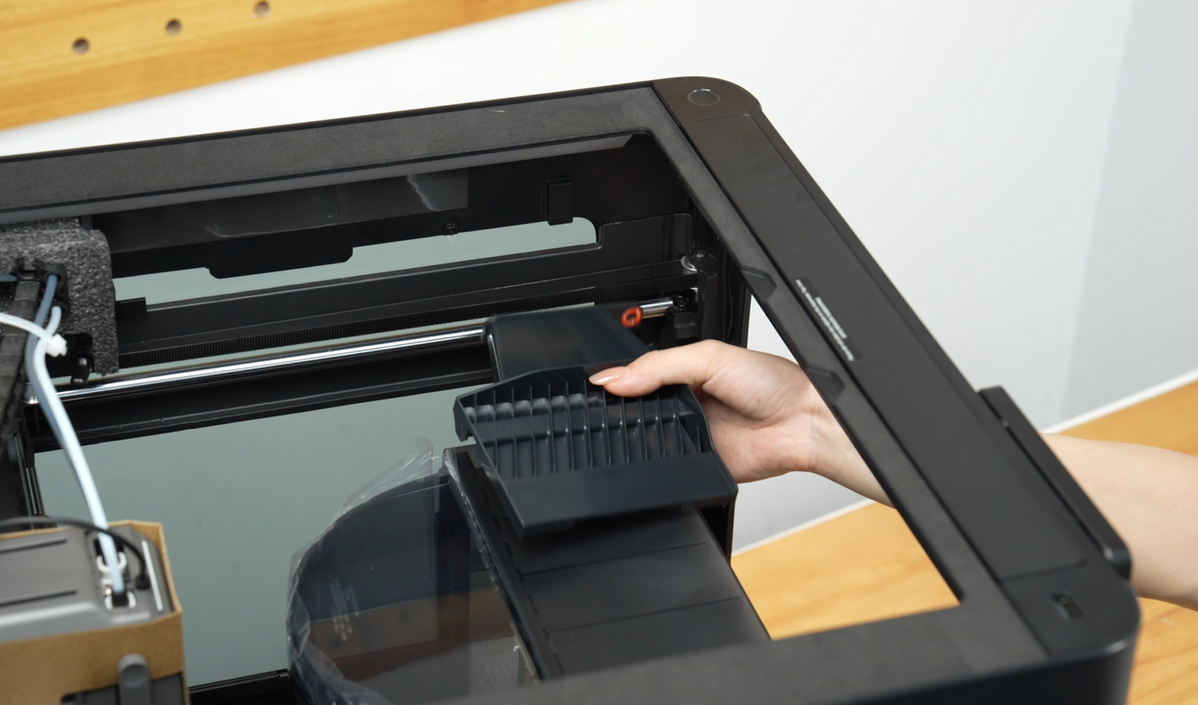

• Fjern det højre fastgørelsesbeslag;

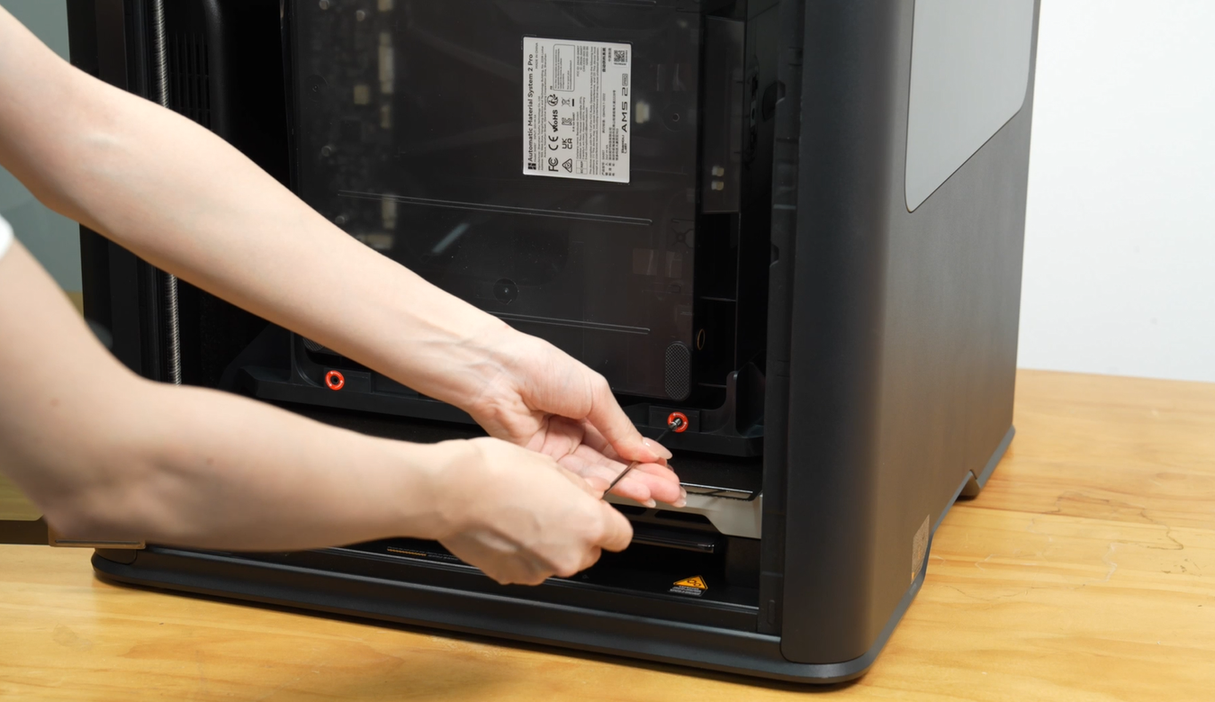

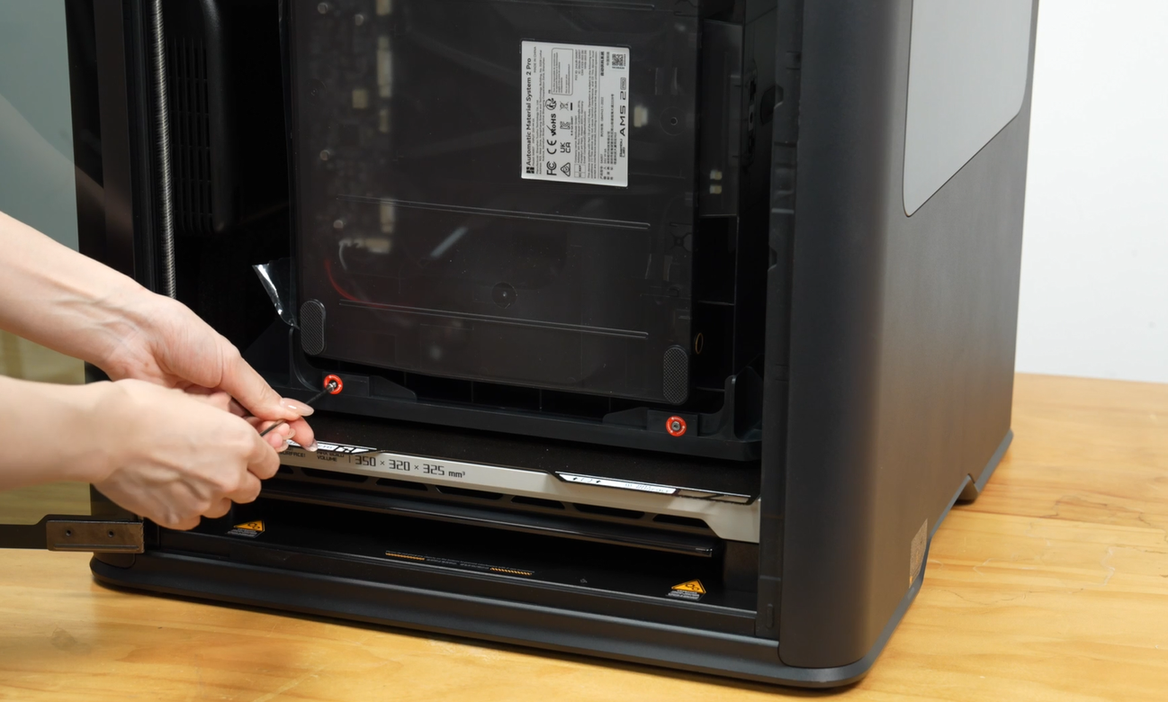

• Skru de 2 skruer på bundbeslaget løs;

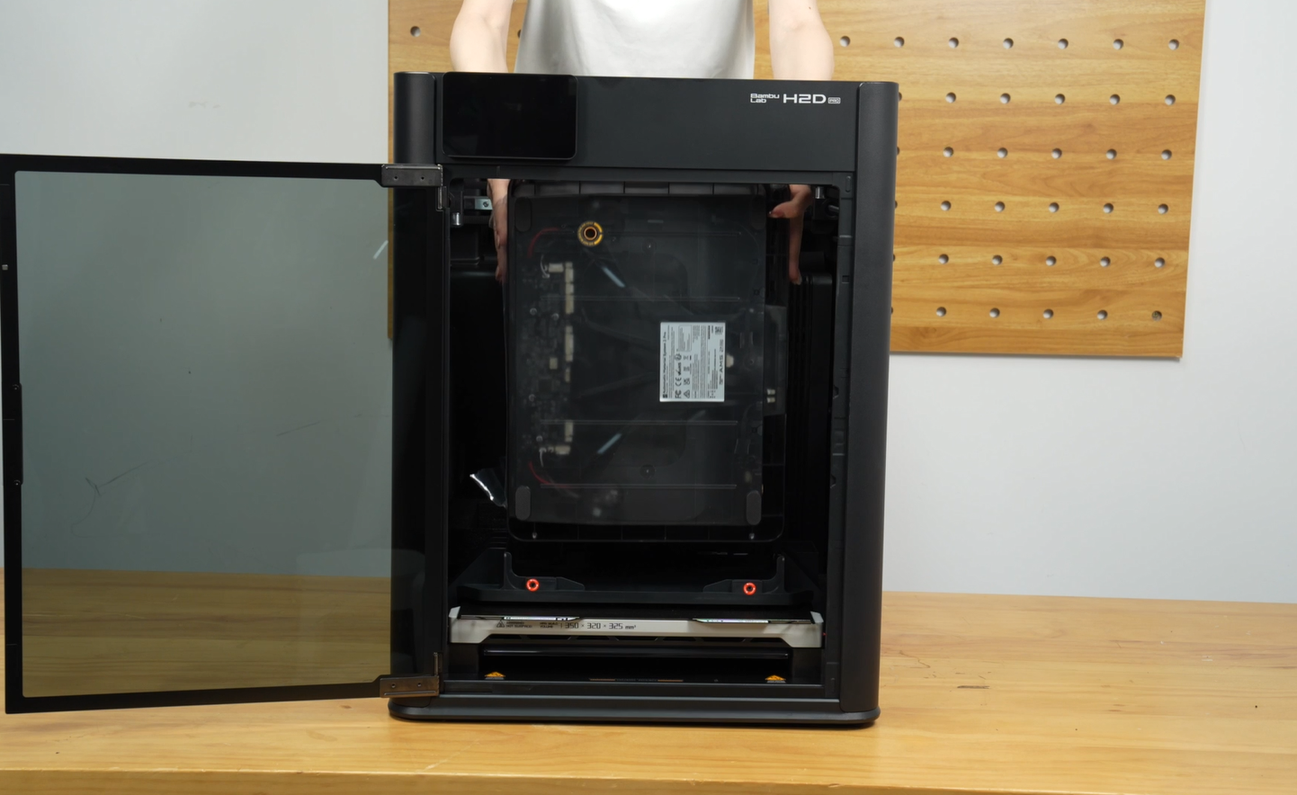

• Løft AMS 2 Pro opad;

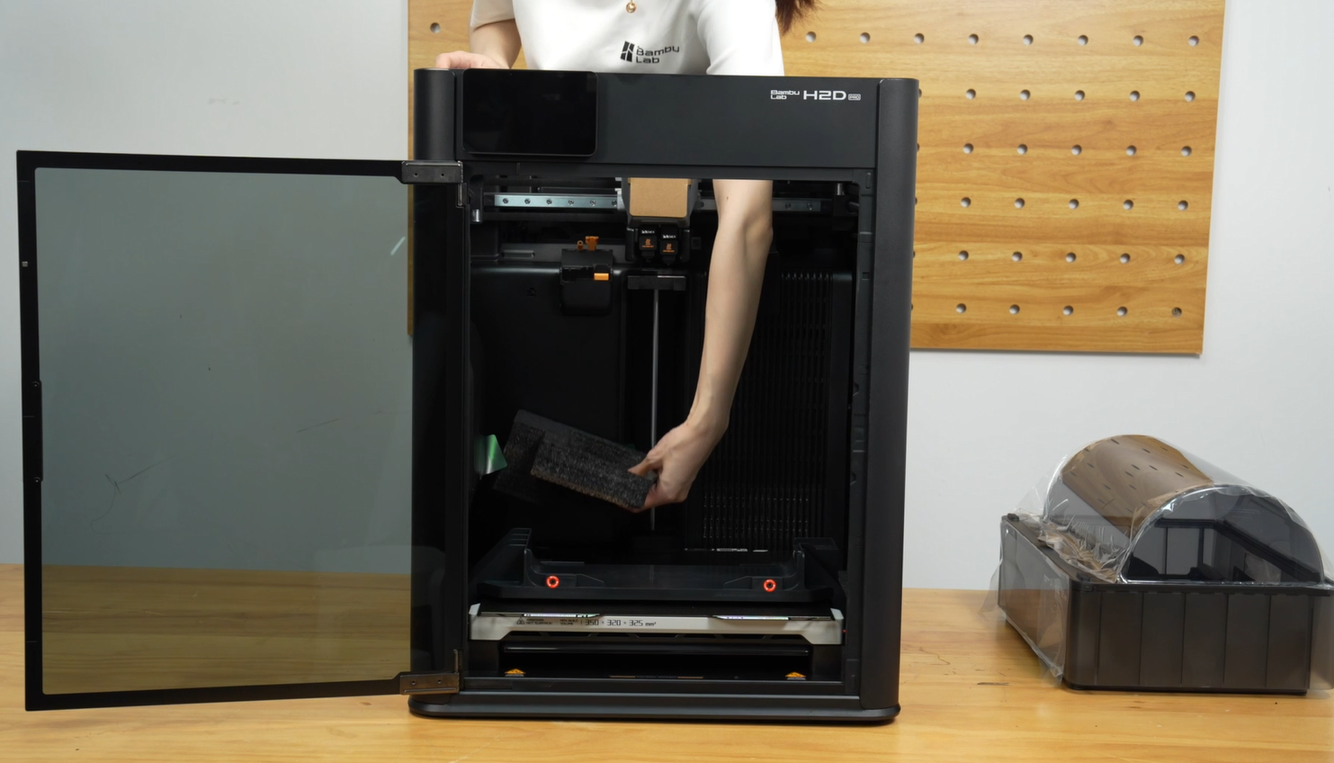

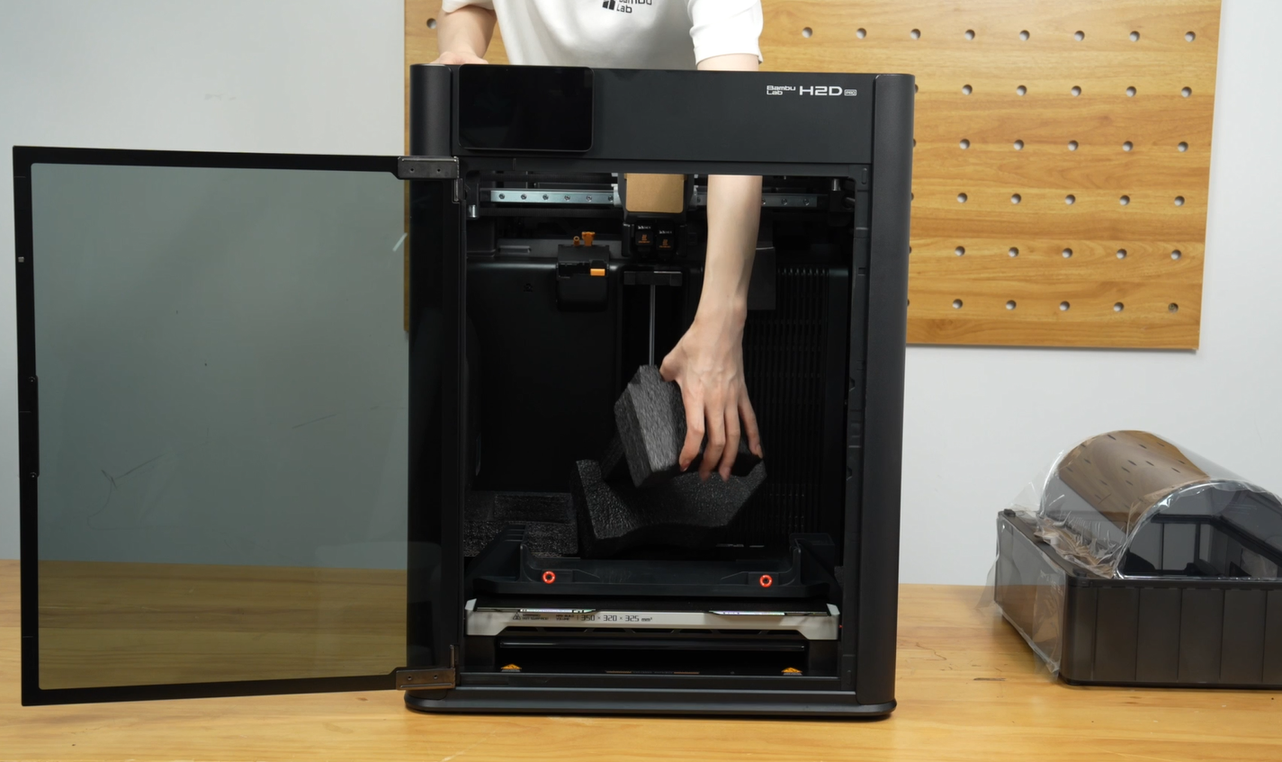

• Fjern skummet;

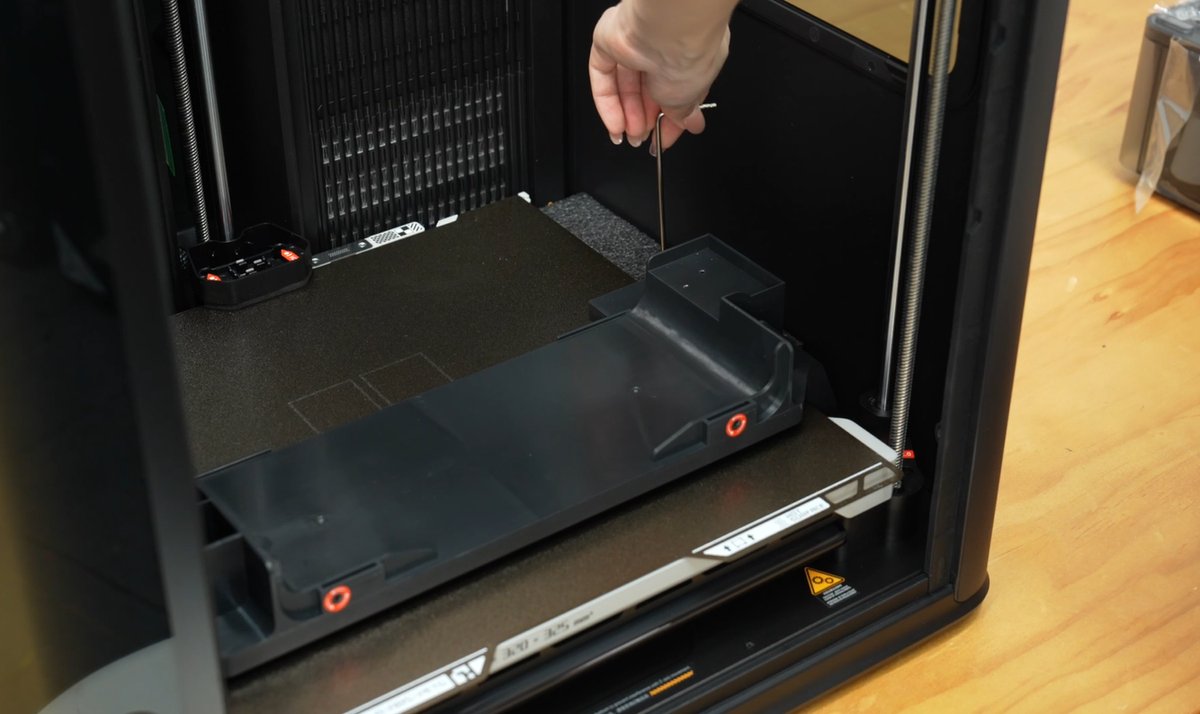

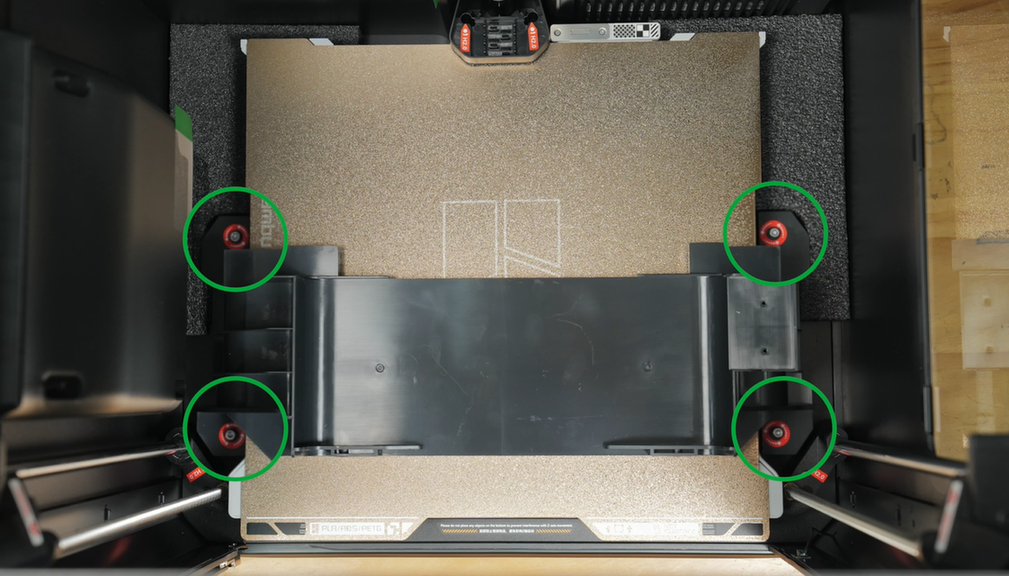

• Skru de 4 skruer på bundbeslaget løs;

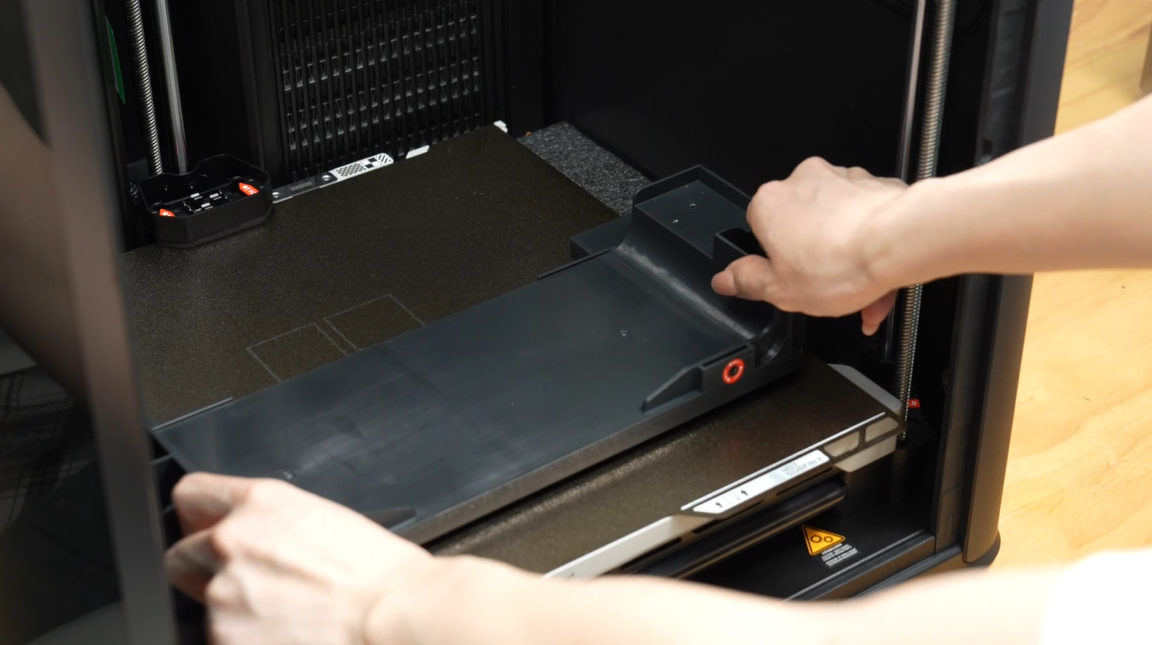

• Fjern bundbeslaget;

Frigør varmebedet

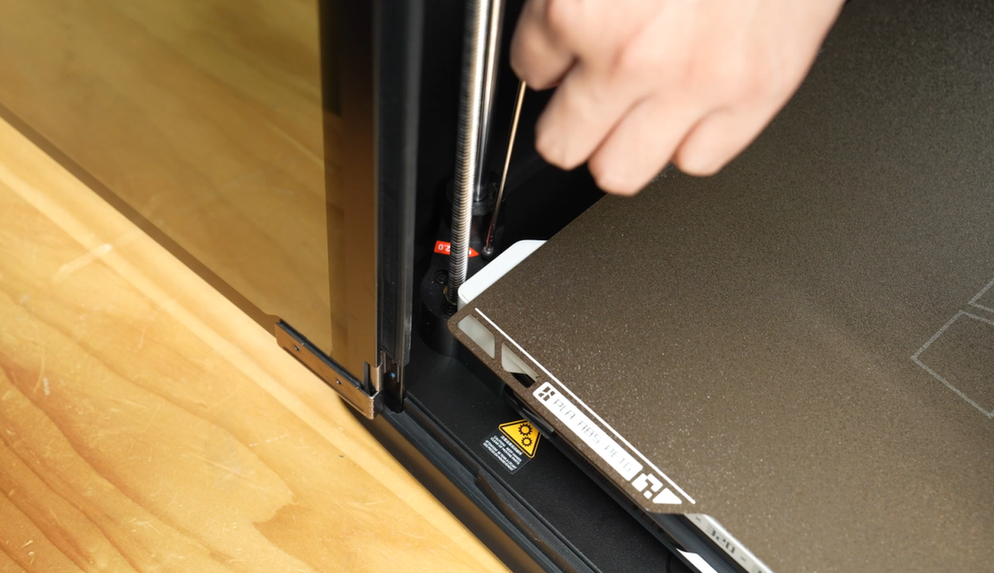

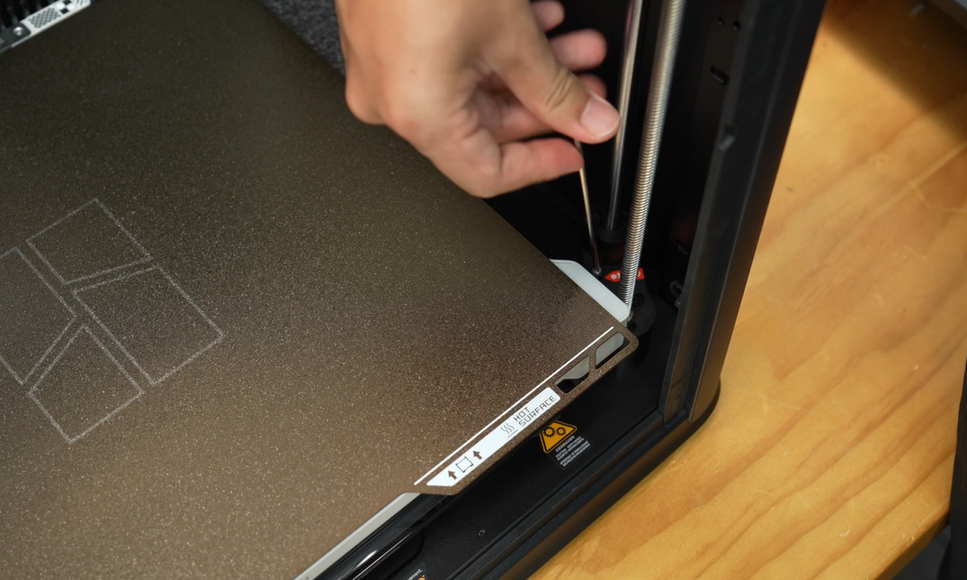

• Fjern de to fastgørelsesskruer på begge sider af varmebedet;

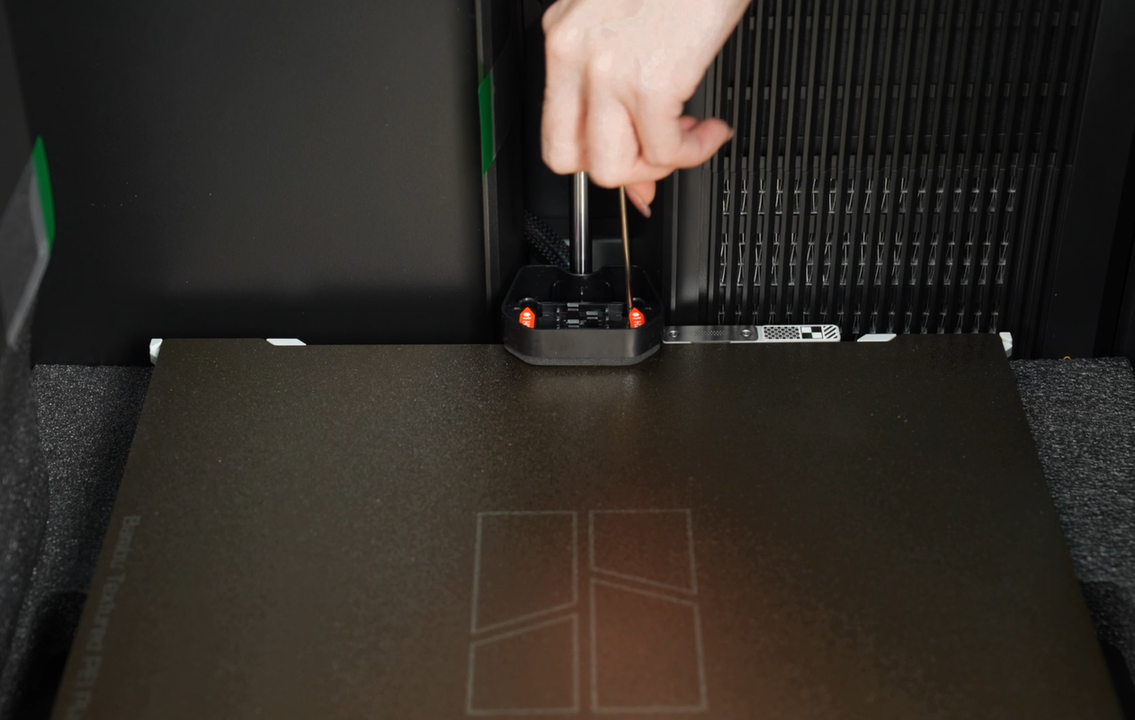

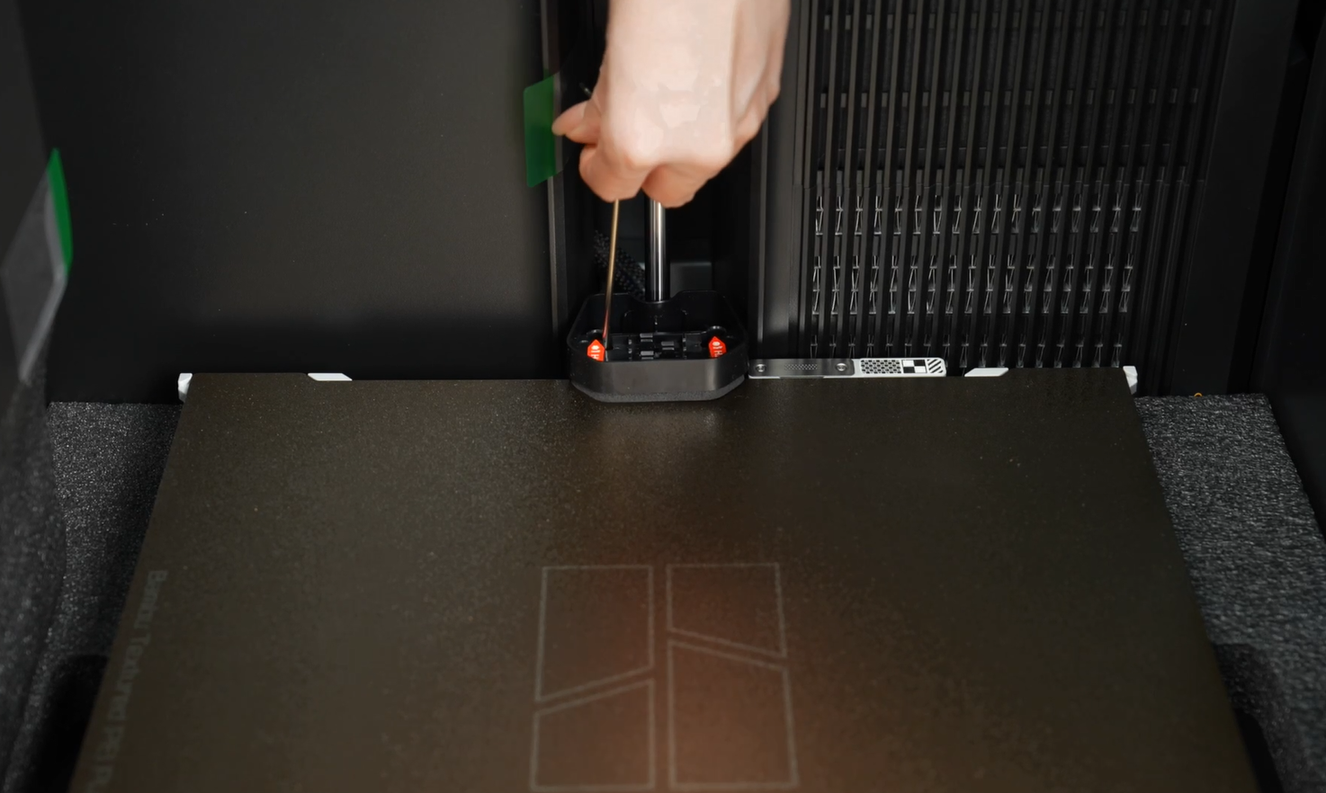

• Fjern de to skruer på varmebedets fiksering;

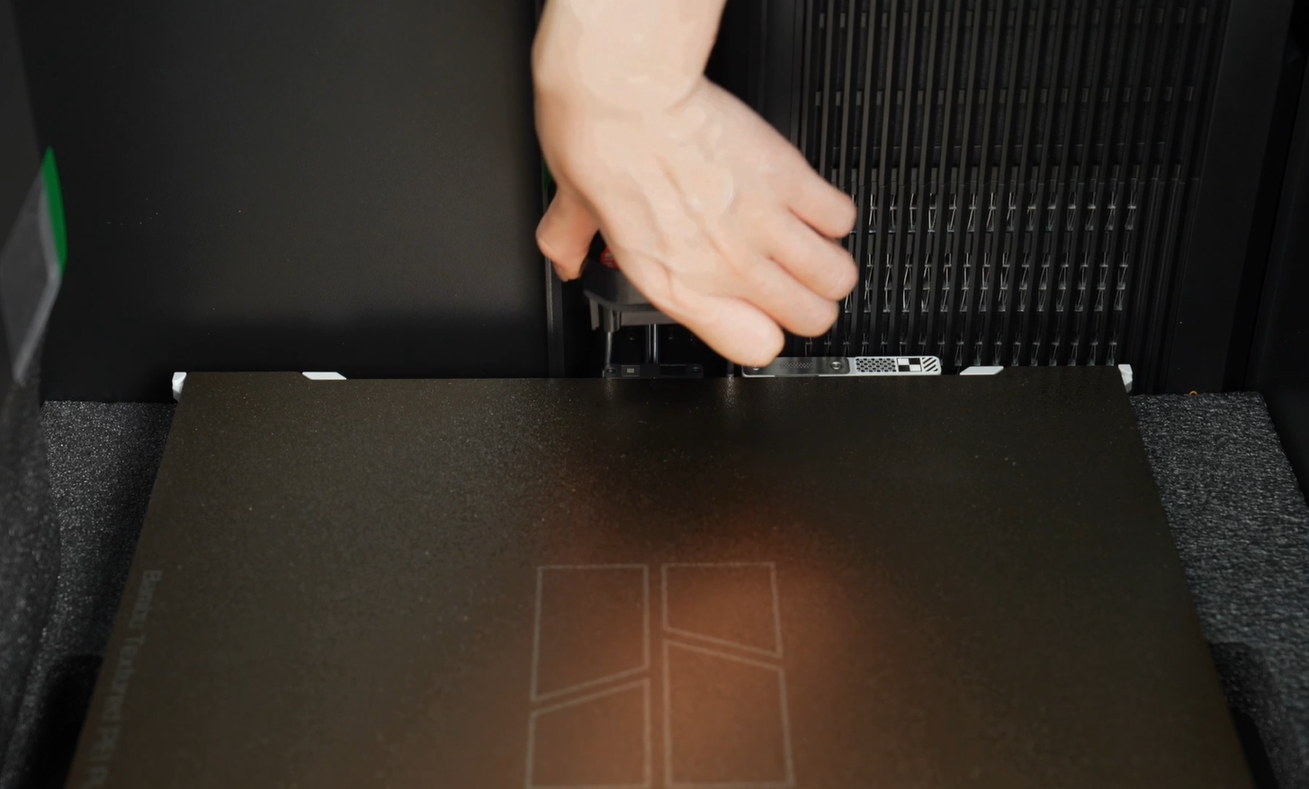

• Tag varmebedets fiksering ud;

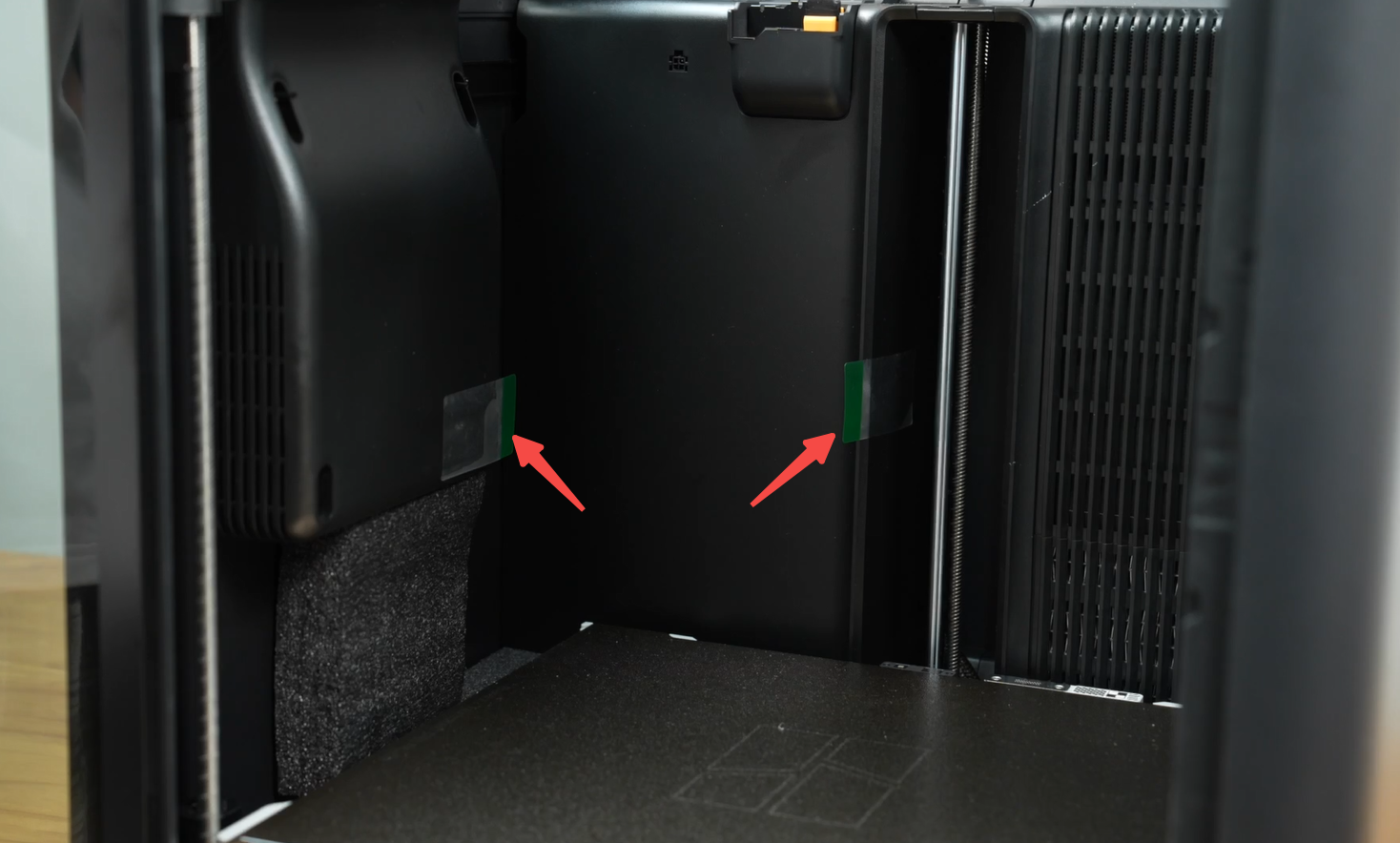

• Pil to mærkater af.

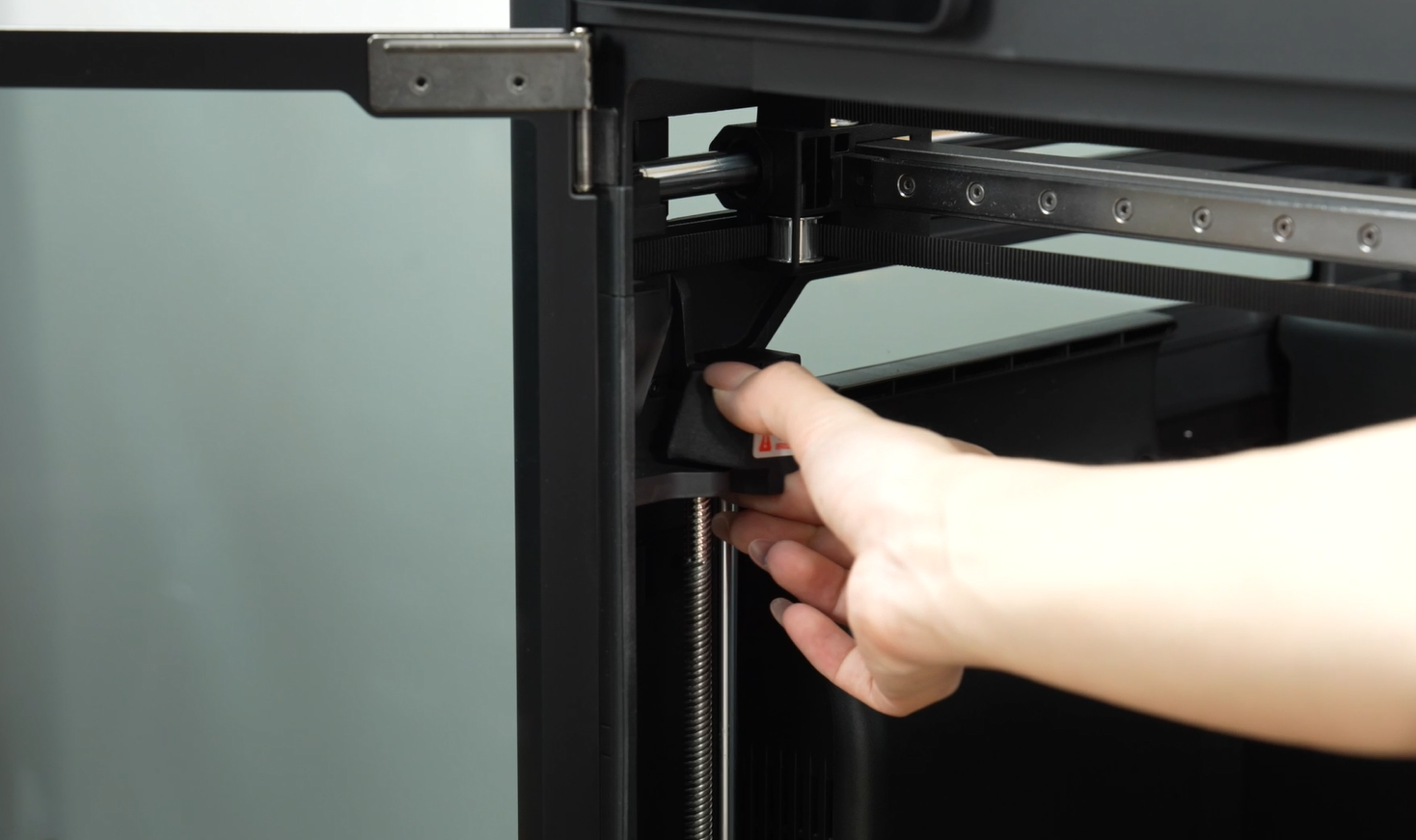

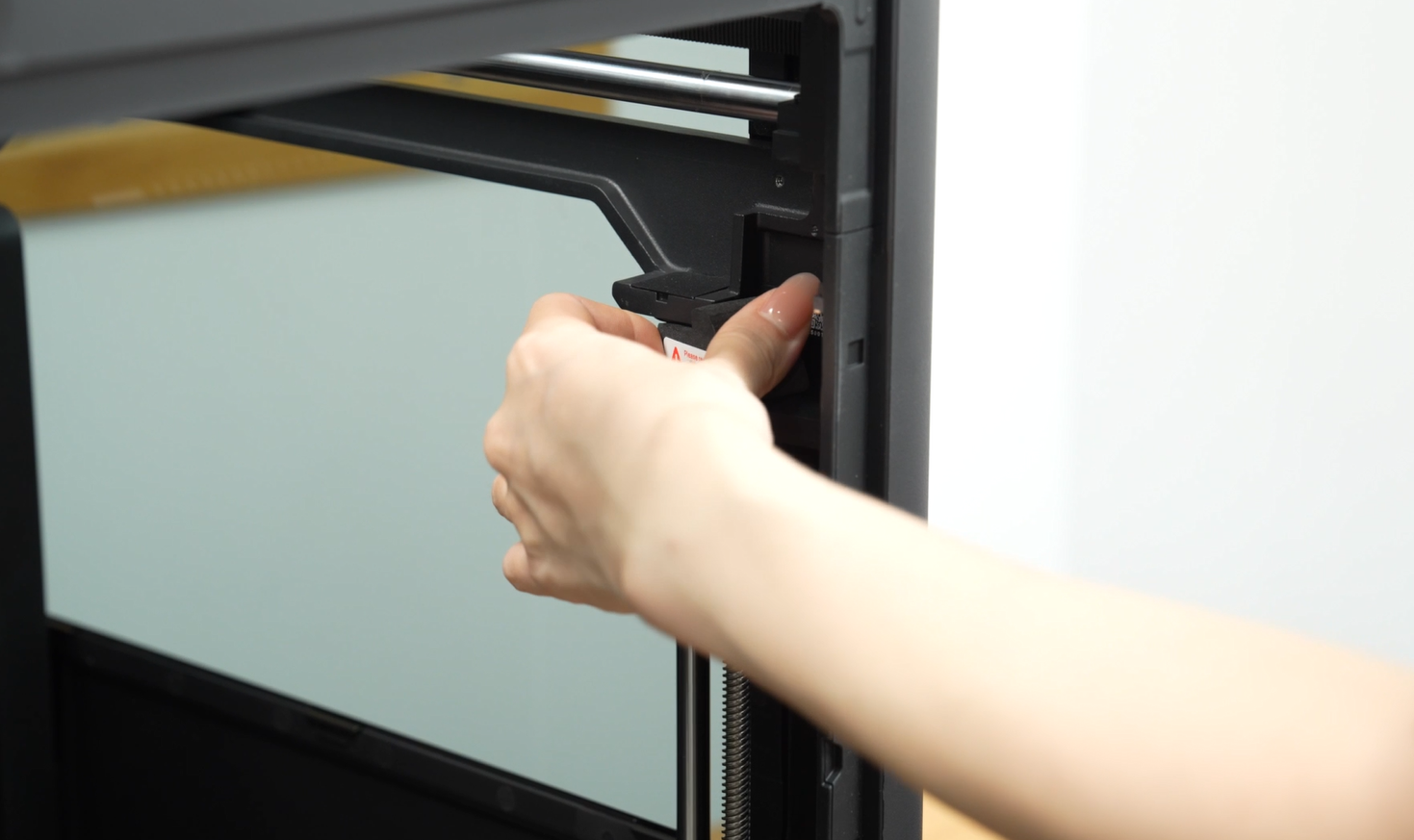

• Fjern skummet på begge sider;

Frigør toolhead

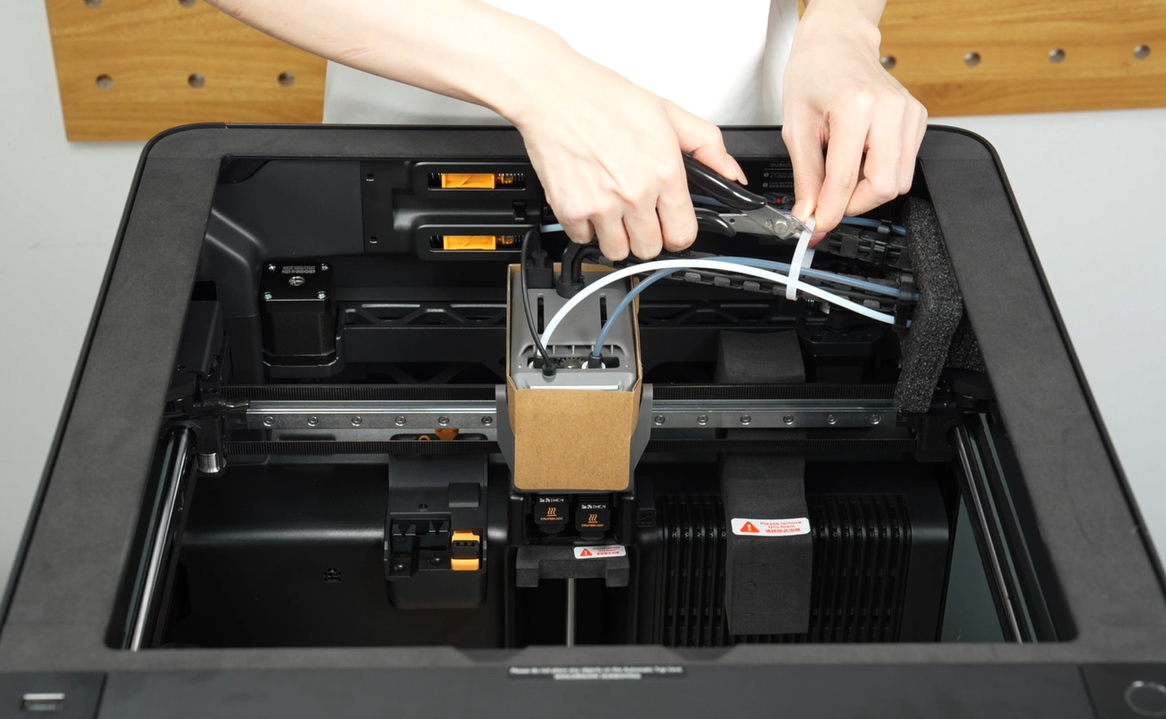

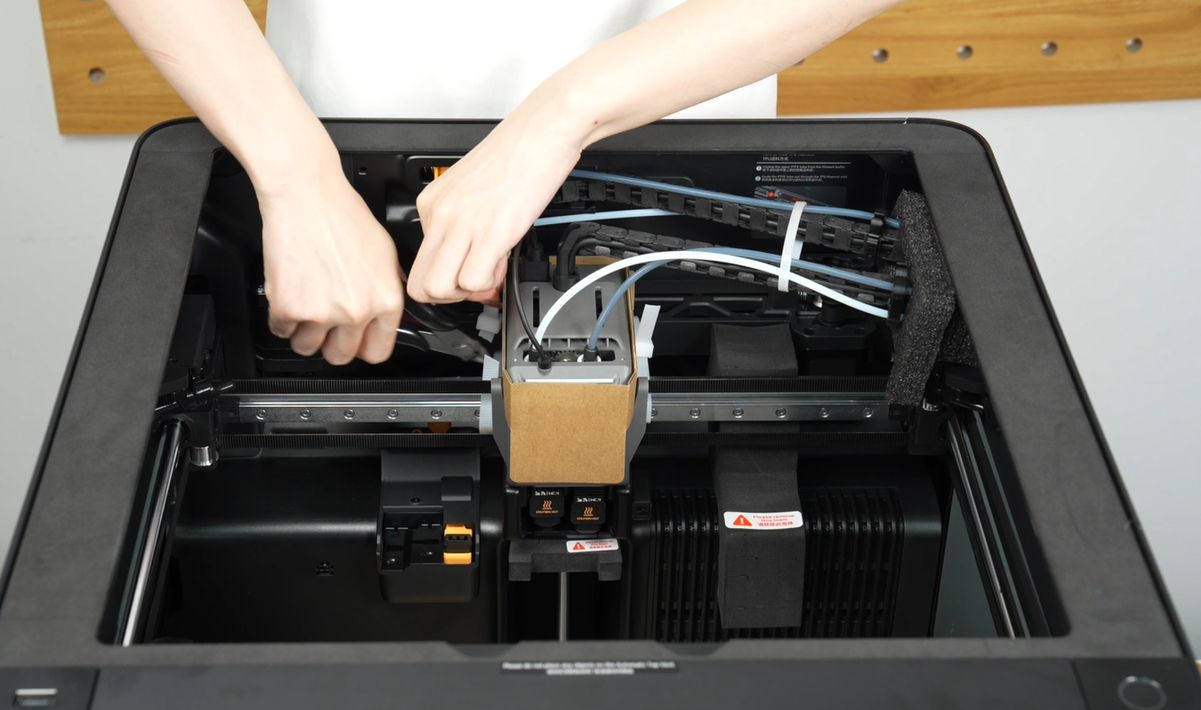

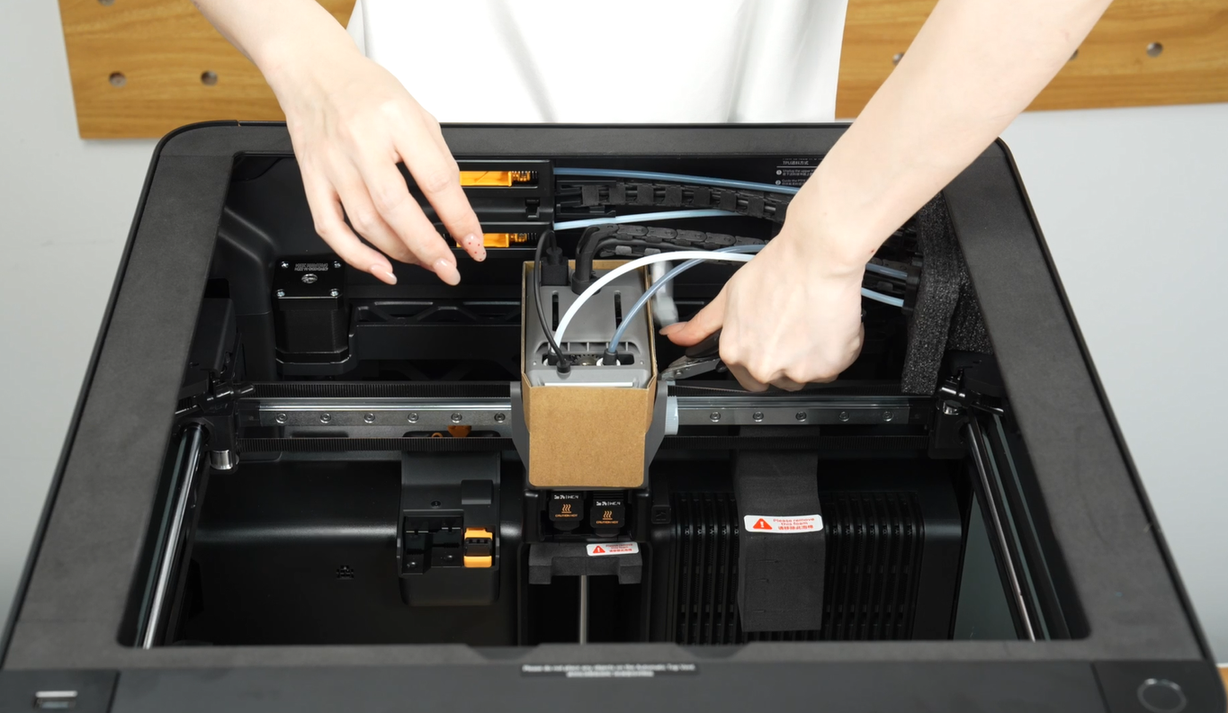

• Klip de tre kabelbindere nær toolhead over;

Forsigtig: Klip ikke remmen over!

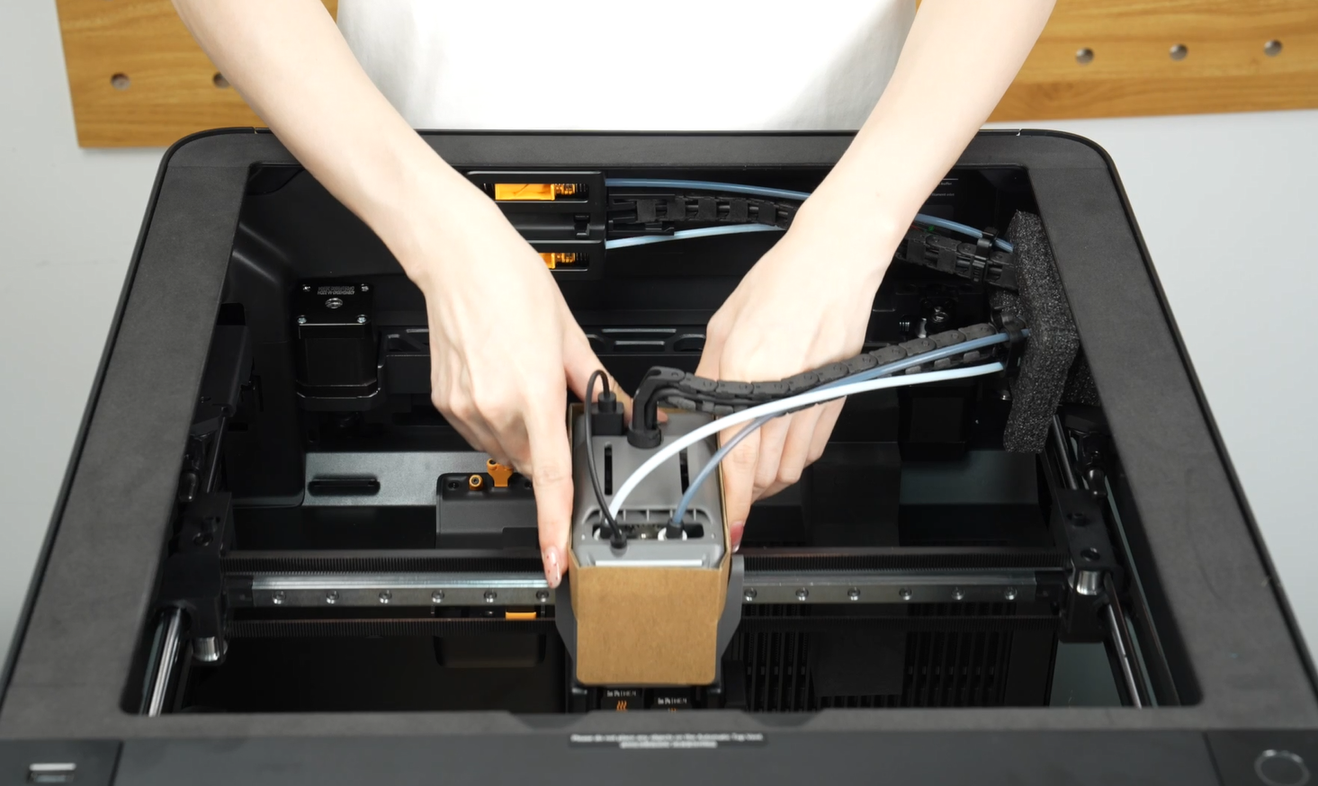

• Skub toolhead mod fordørens glas;

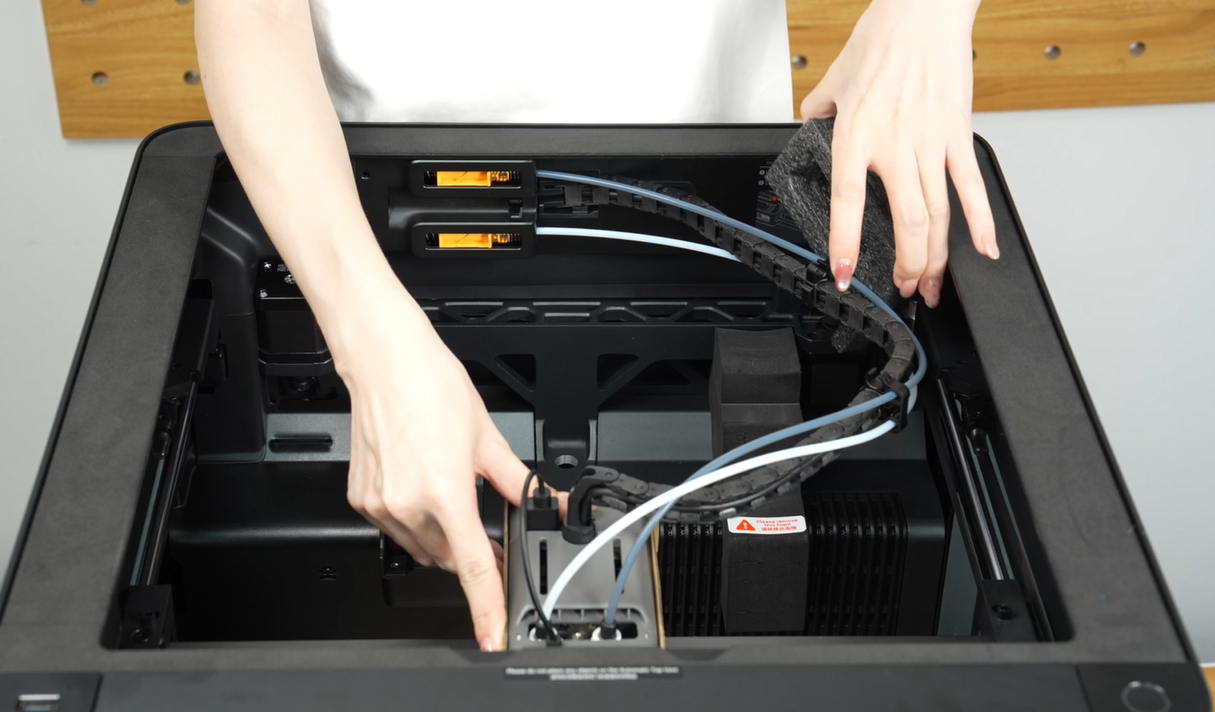

• Fjern skummet i kabelkæden;

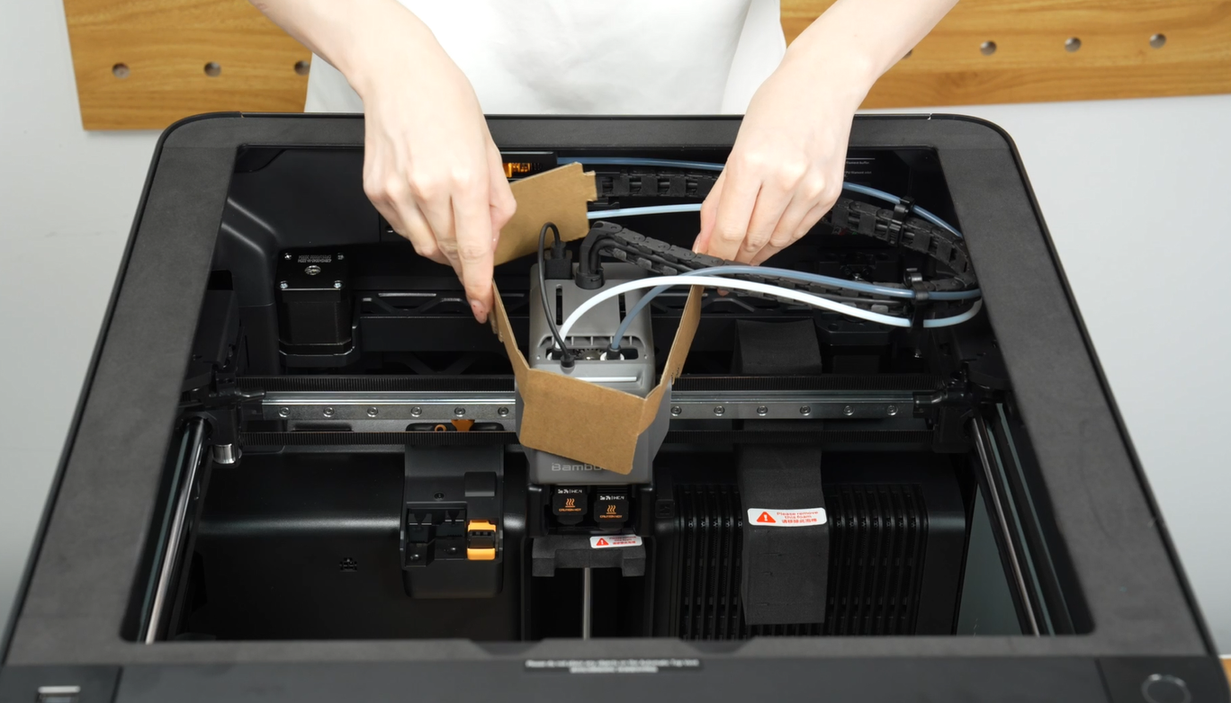

• Fjern pappet ved toolhead;

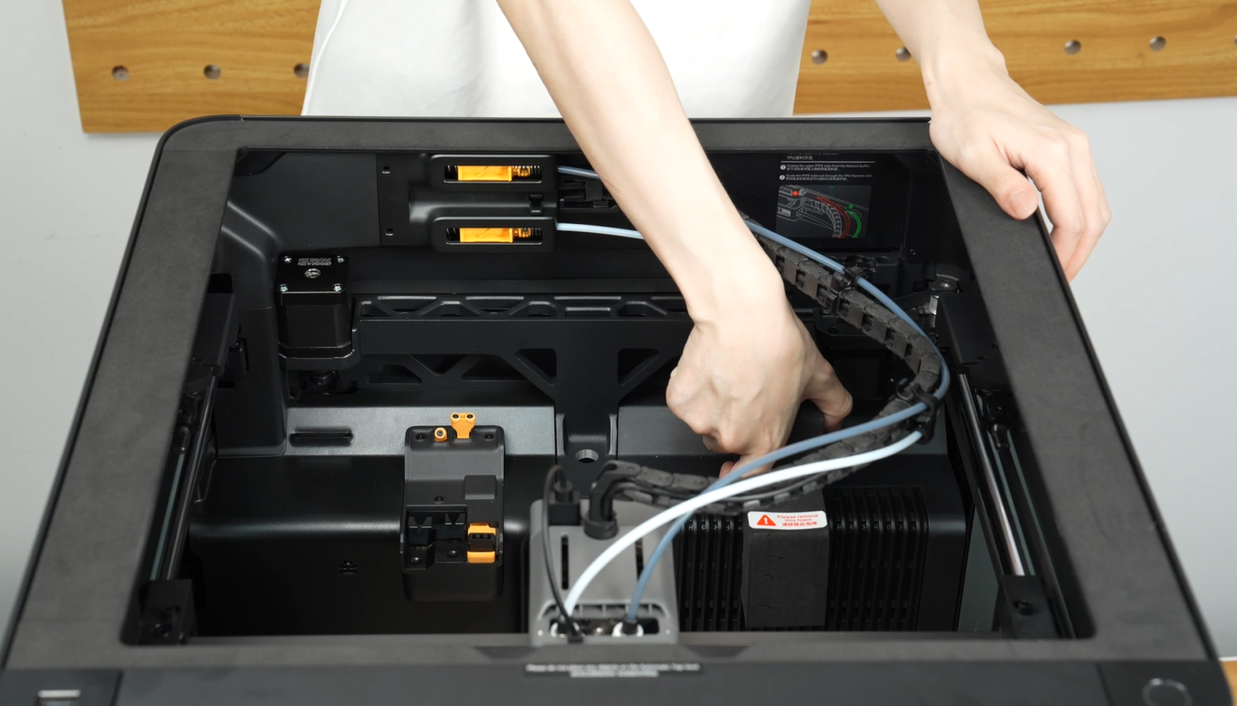

• Fjern skummet;

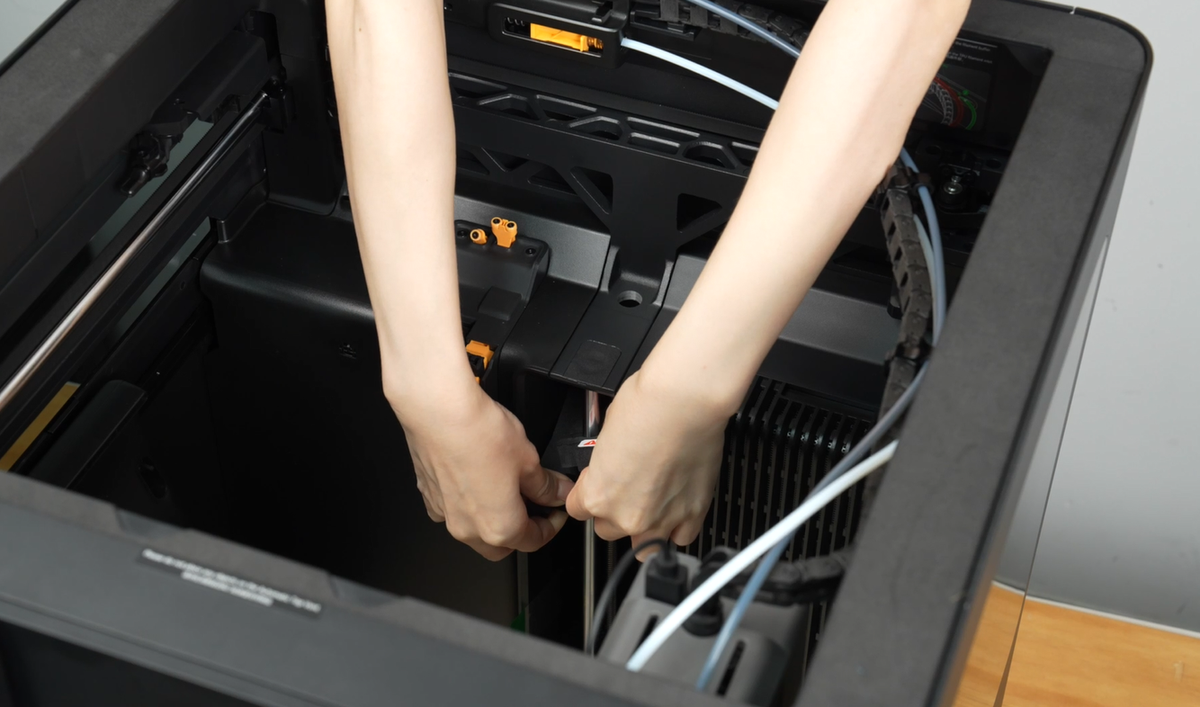

• Fjern skummet på Z-aksen;

Monter nødstopknappen

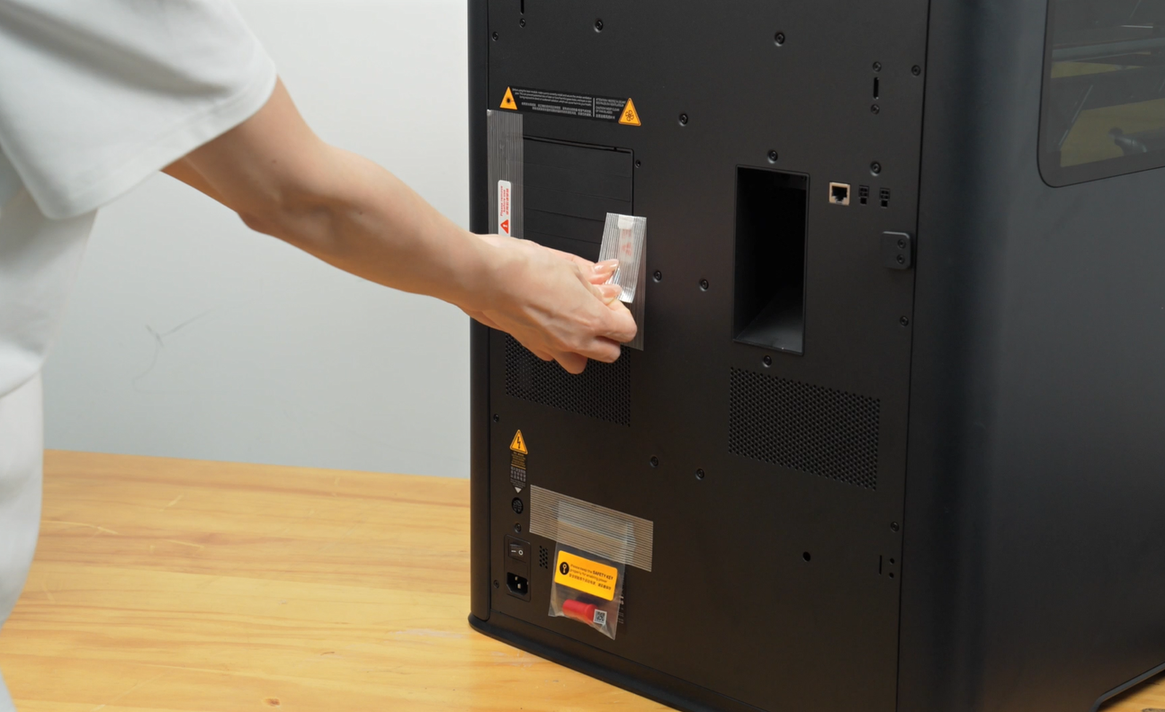

• Pil mærkaten af kammerets udsugningsventilator;

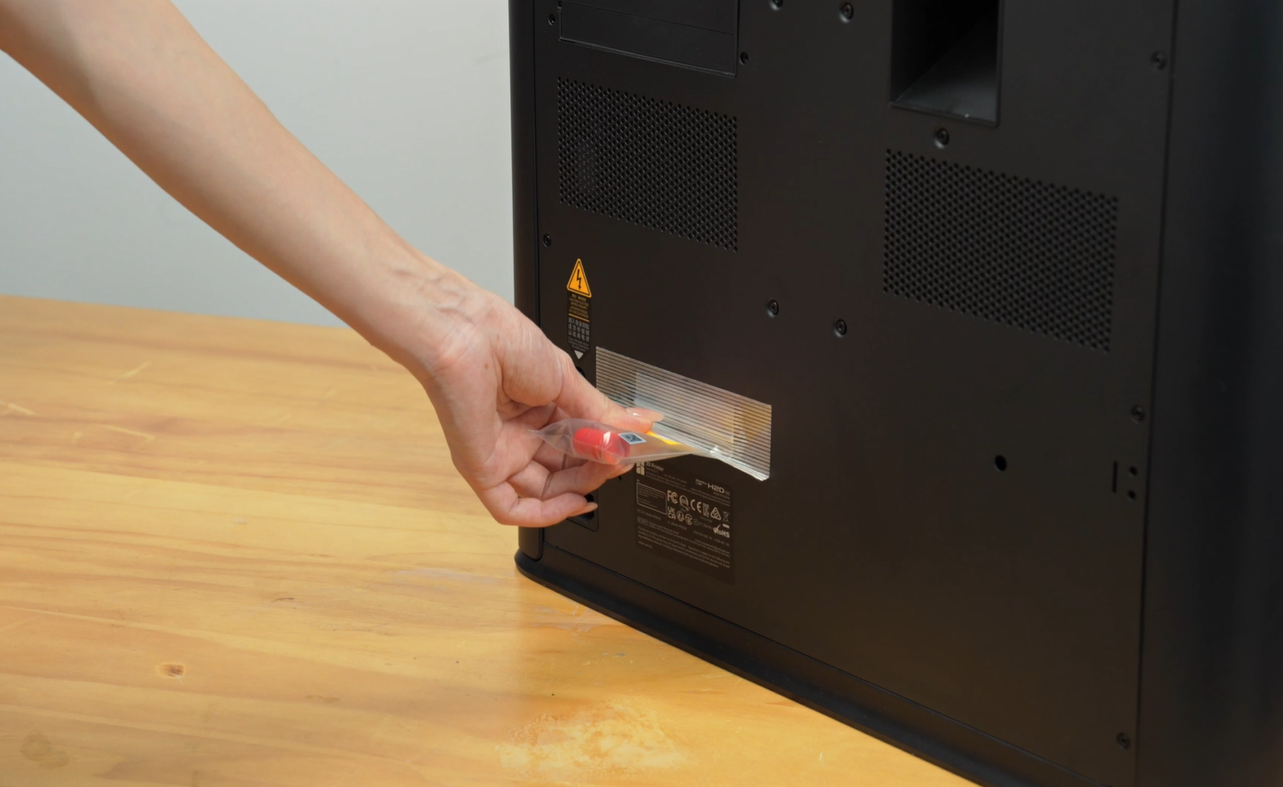

• Fjern sikkerhedsnøglen;

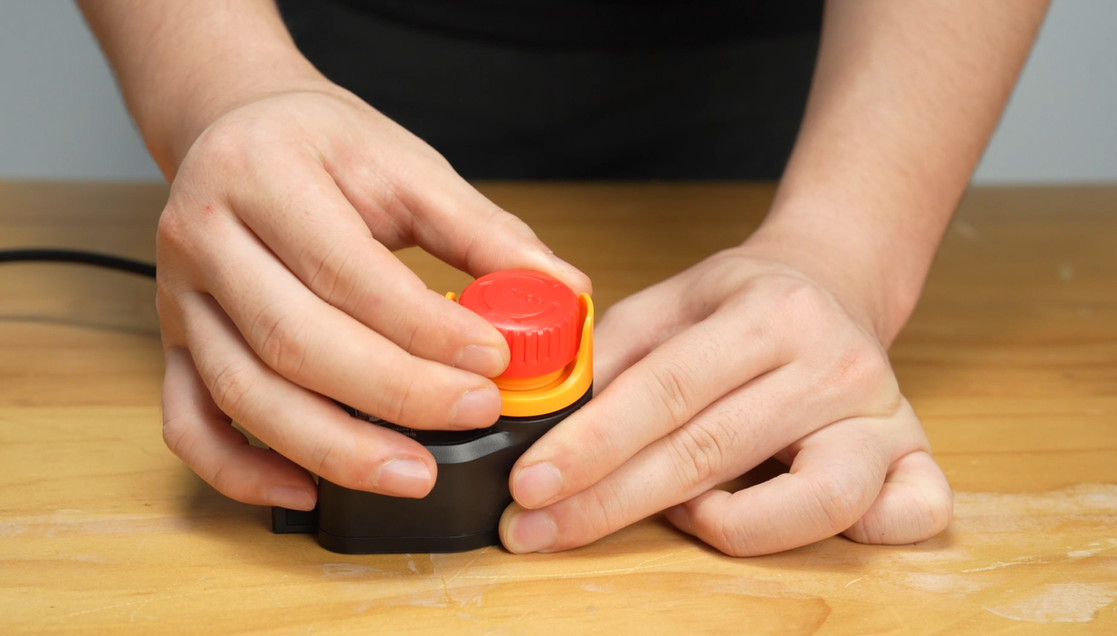

• Tag nødstopknappen ud af tilbehørskassen, og træk knappen op for at nulstille nødstopknappen;

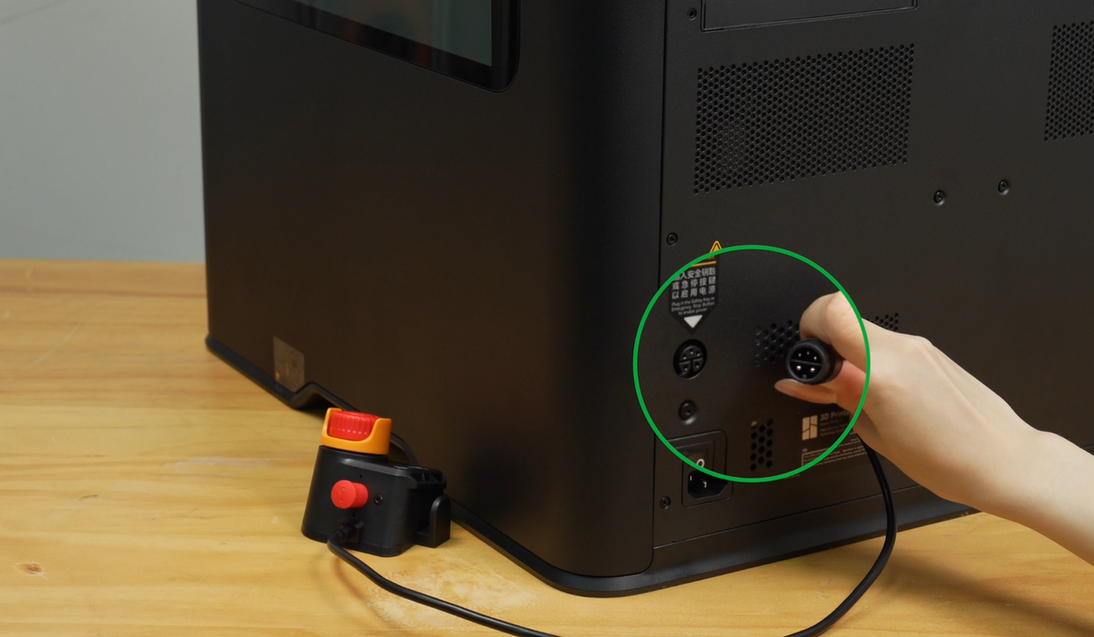

• Sæt nødstopknappens kabel i den tilhørende port;

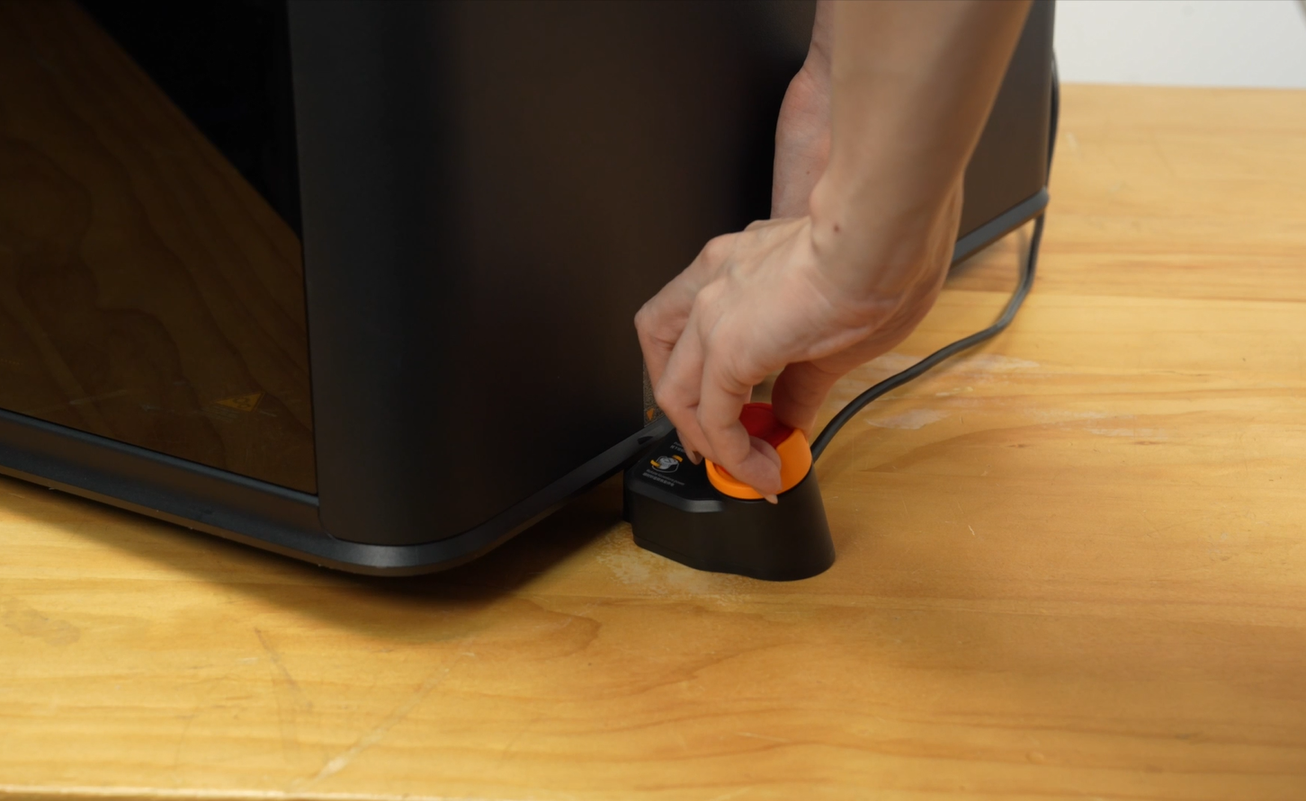

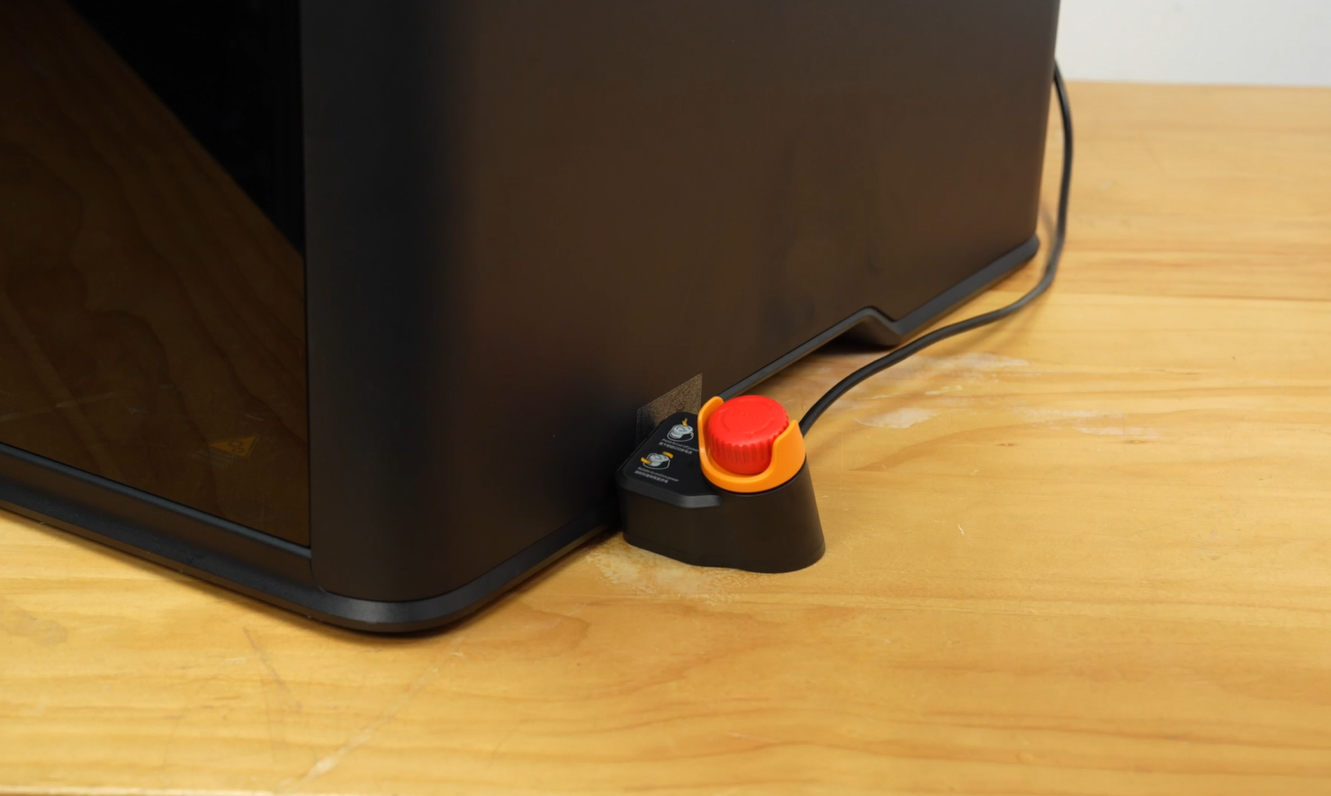

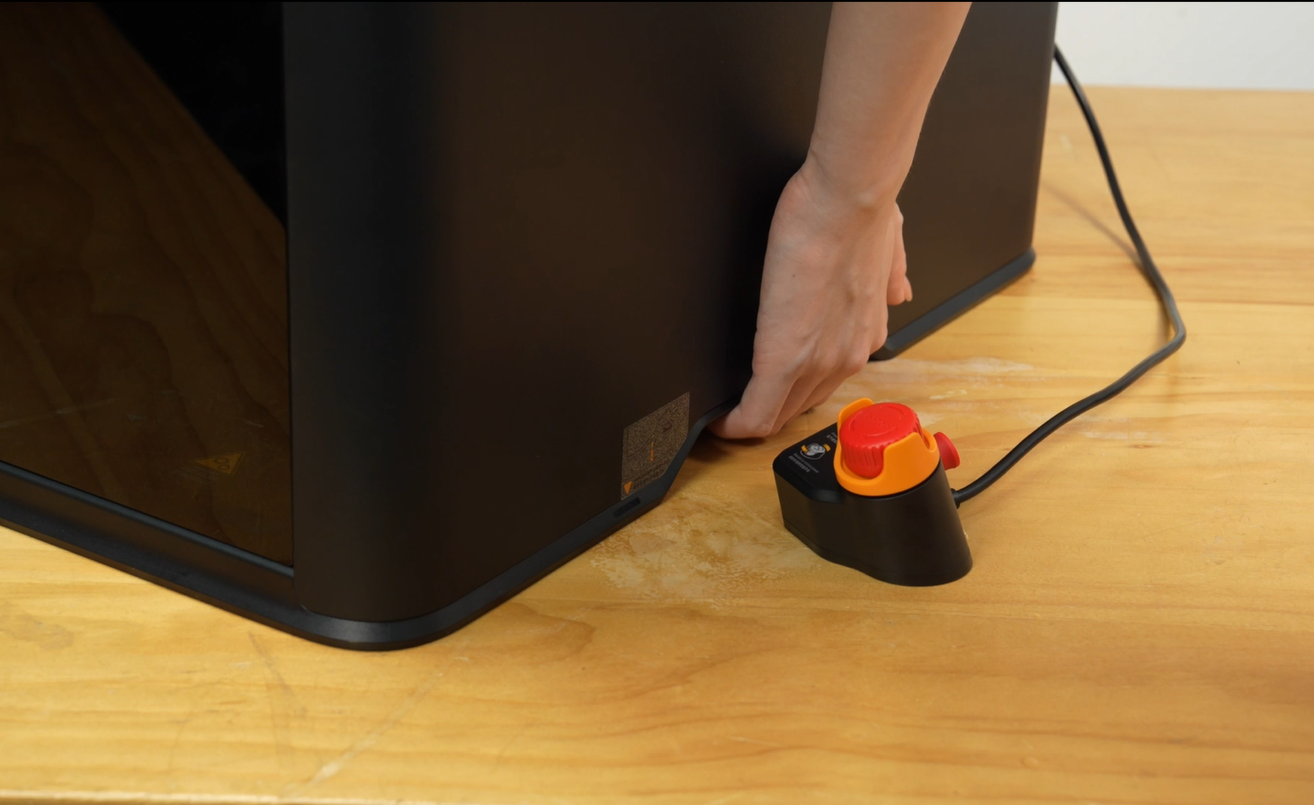

• Løft printeren, og placer nødstopknappen under printerens kant.

Pak AMS 2 Pro/AMS HT ud

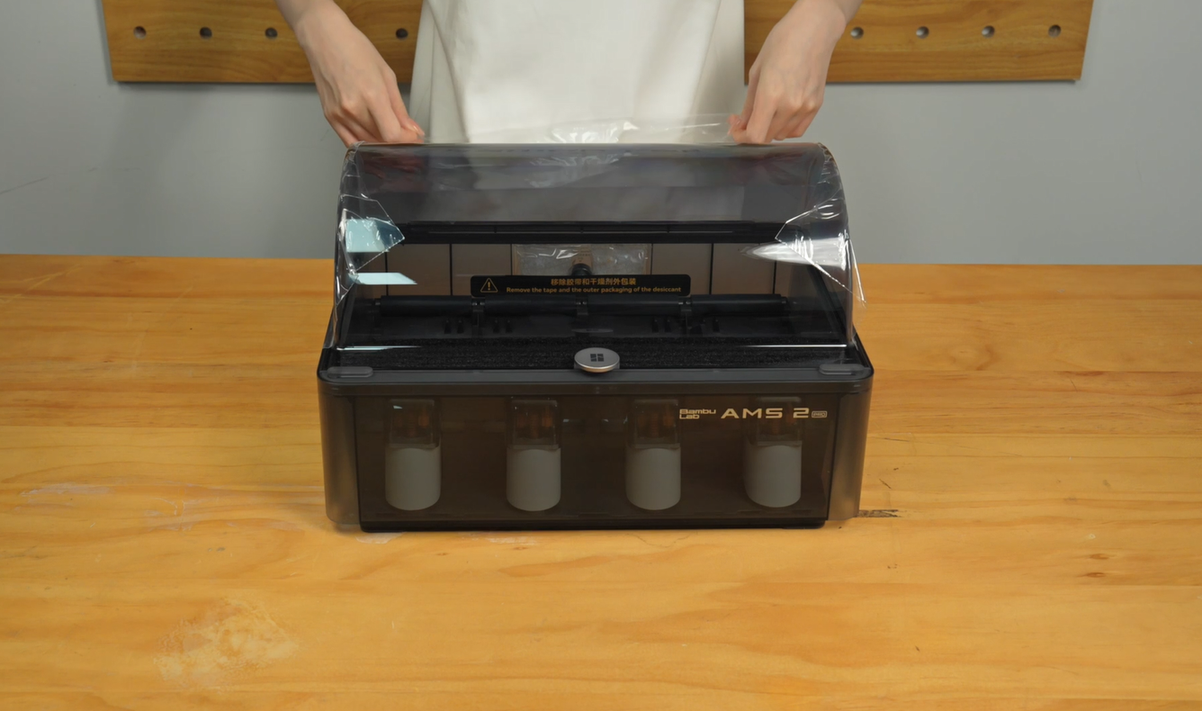

• Pil beskyttelsesfilmen af AMS 2 Pro;

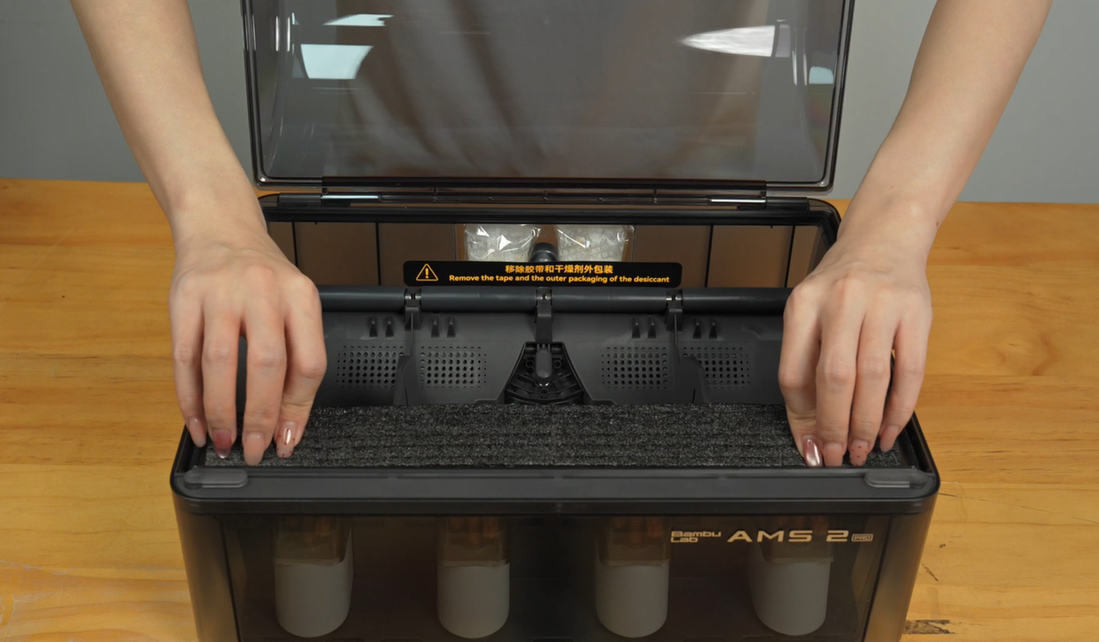

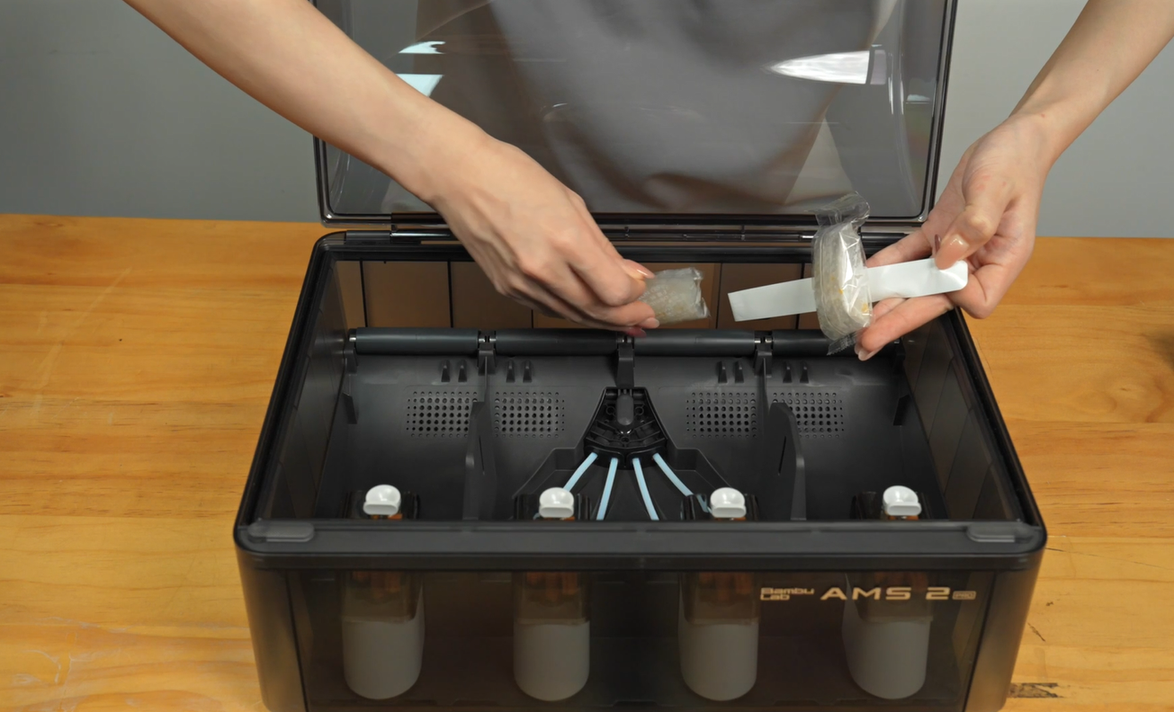

• Tag skummet og tørremidlet ud;

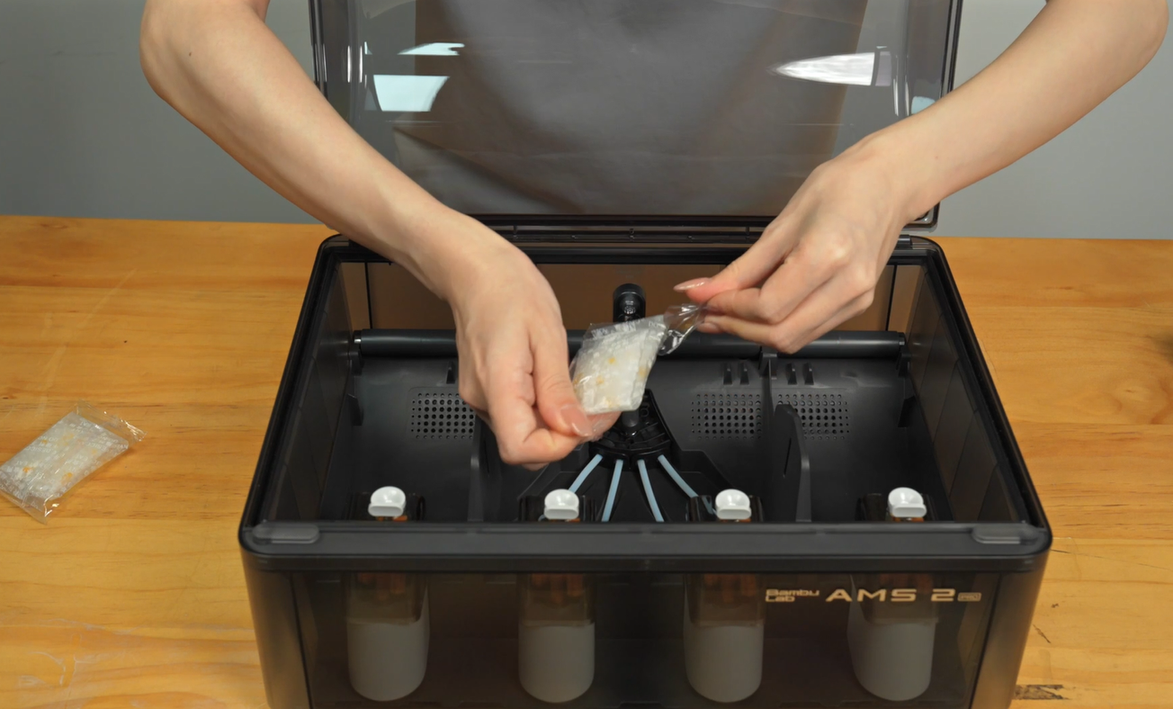

• Fjern tørremidlets emballage;

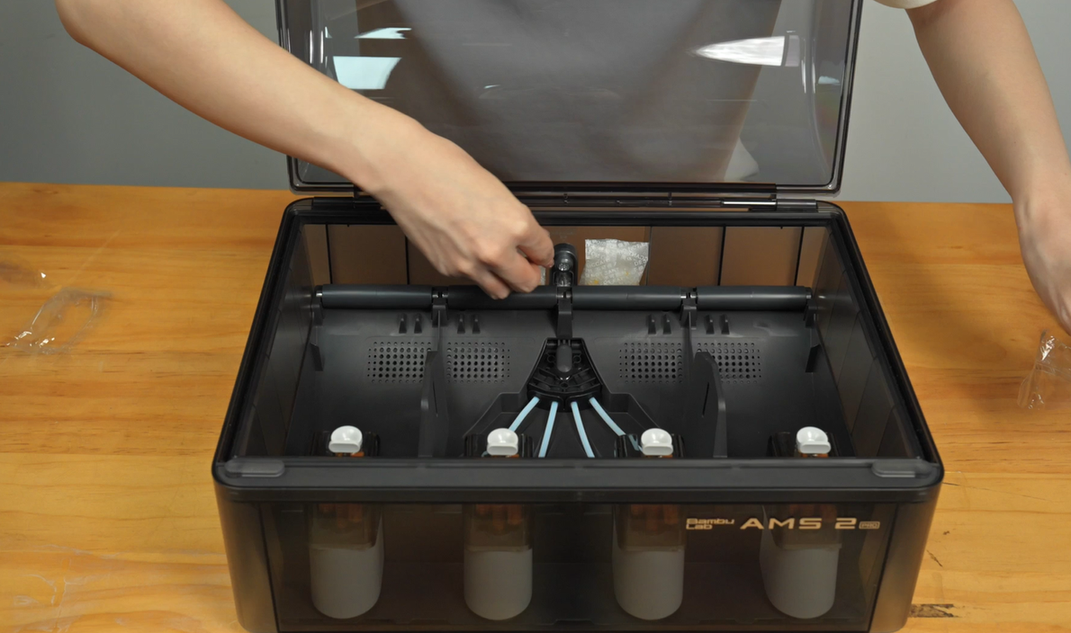

• Sæt tørremidlet på plads igen;

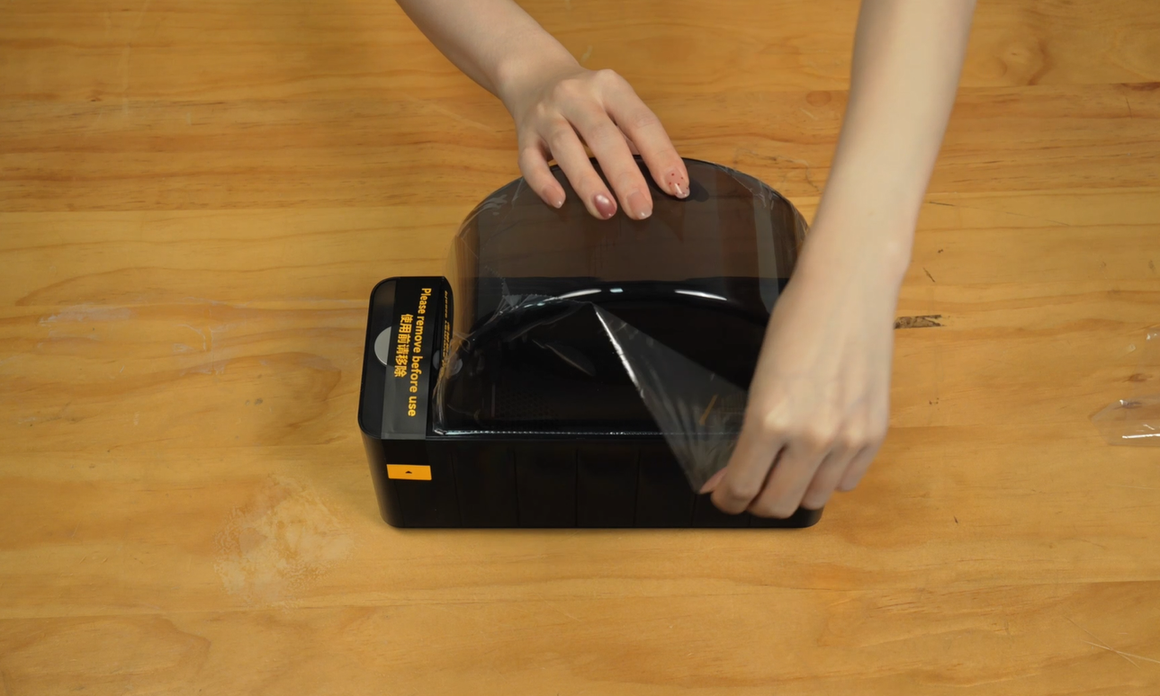

• Pil beskyttelsesfilmen af AMS HT;

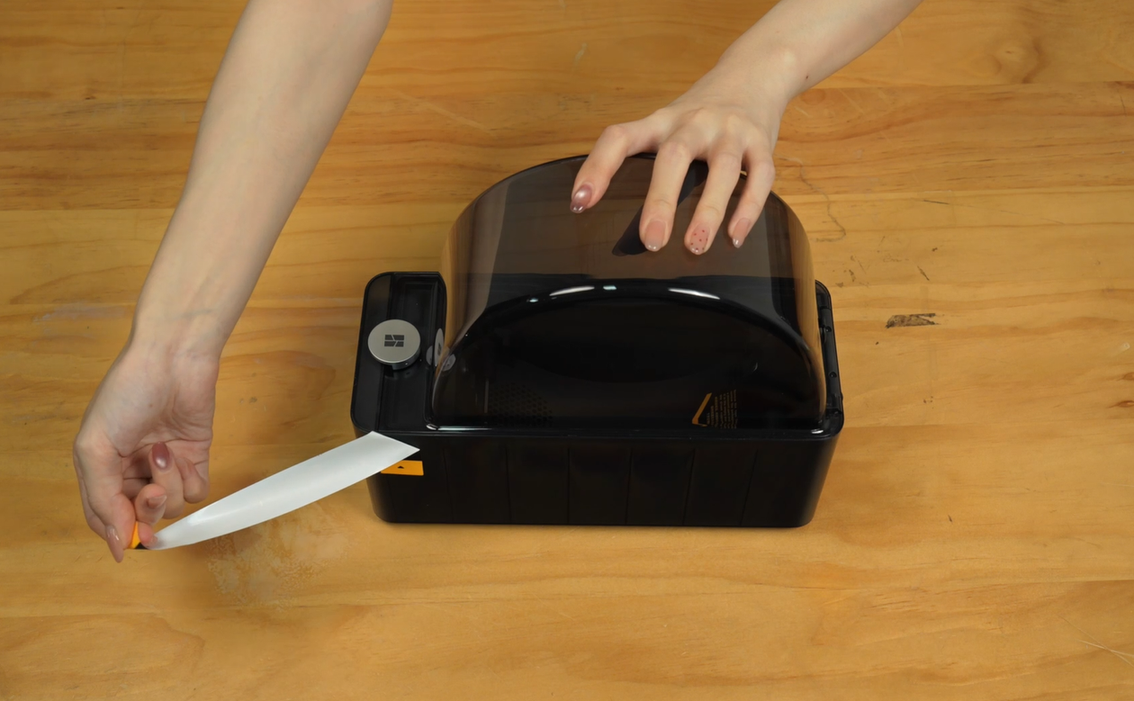

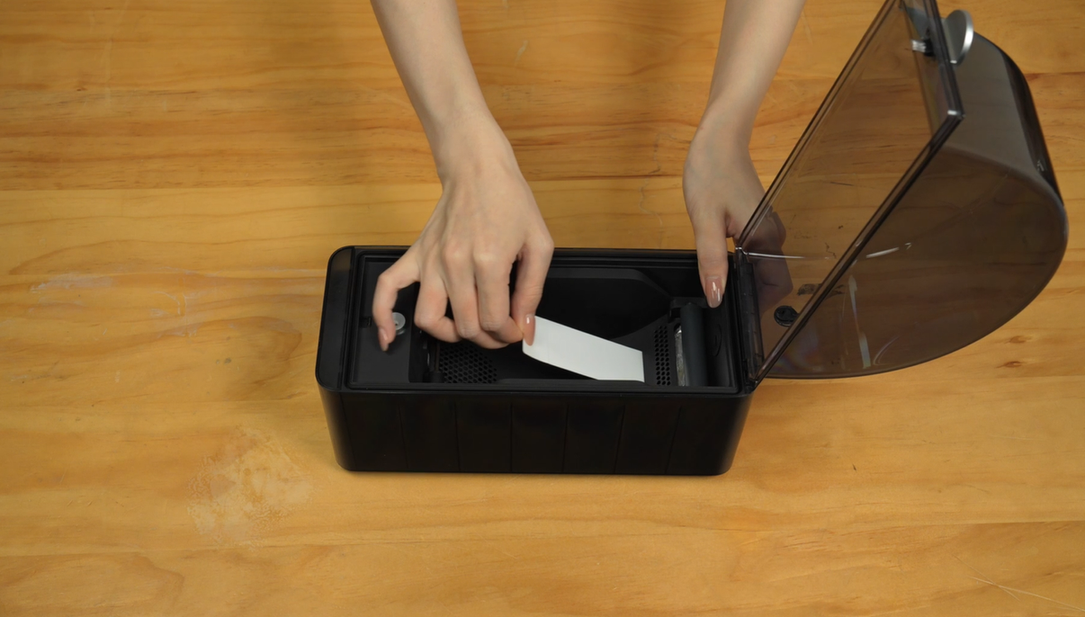

• Pil mærkaterne af;

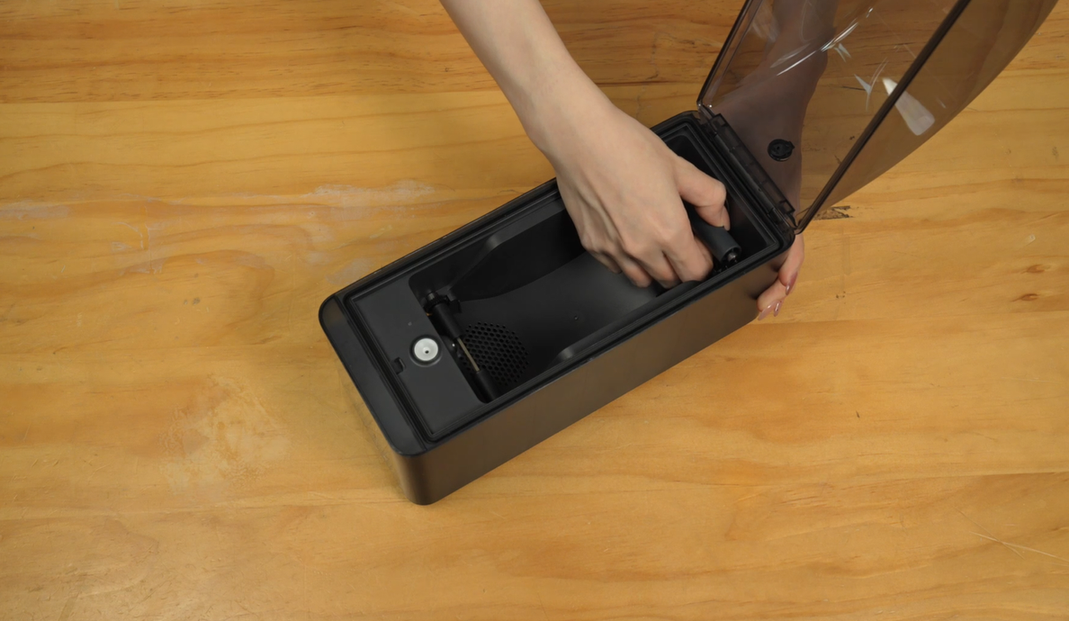

• Fjern den drevne støtteaksel;

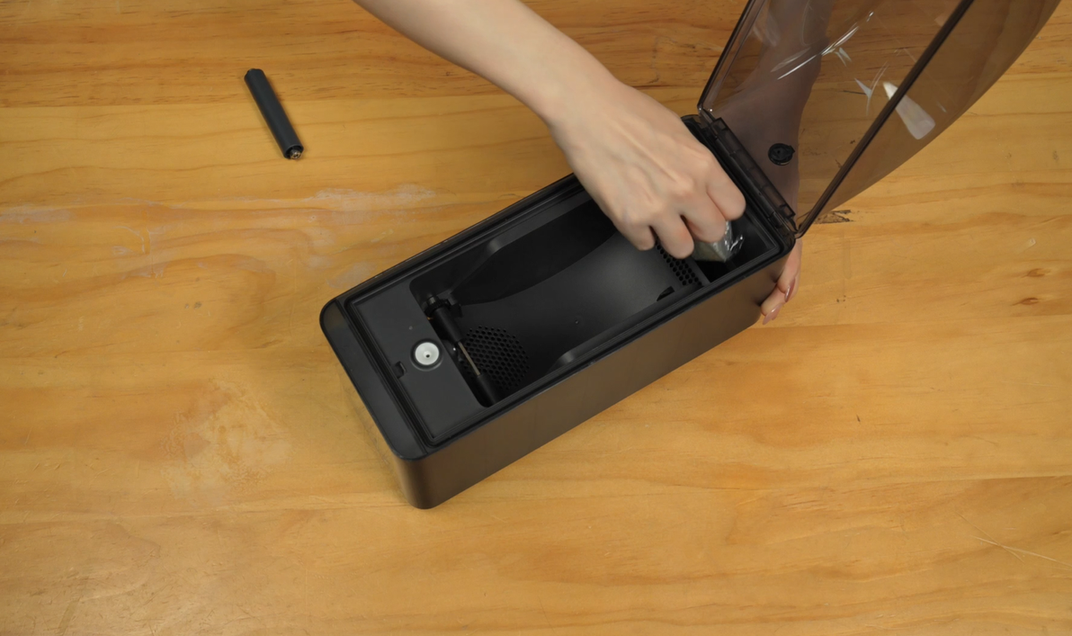

• Tag tørremidlet ud;

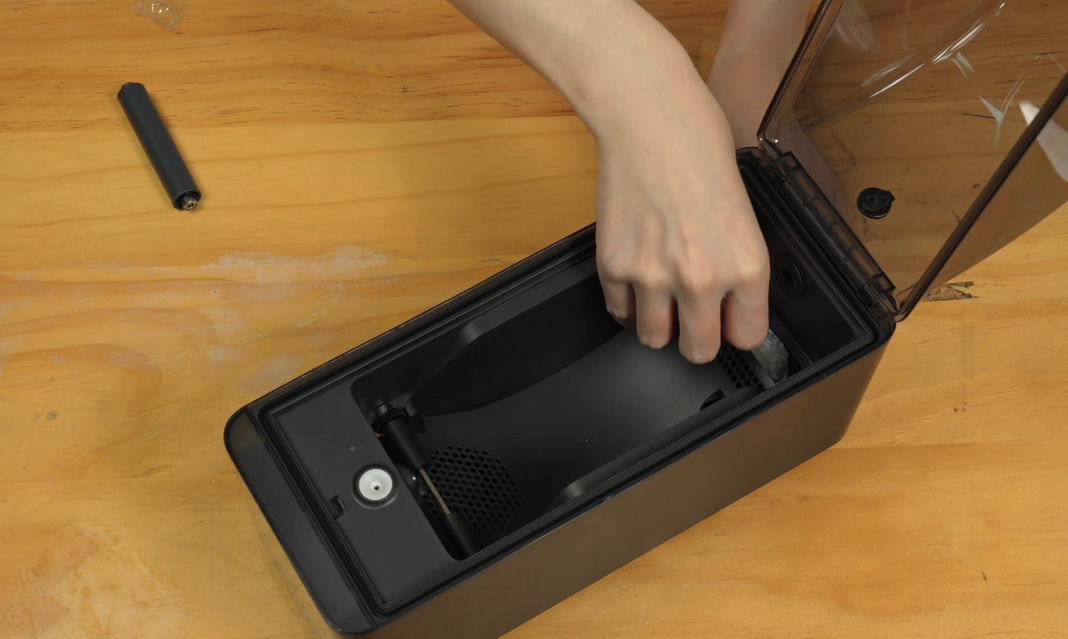

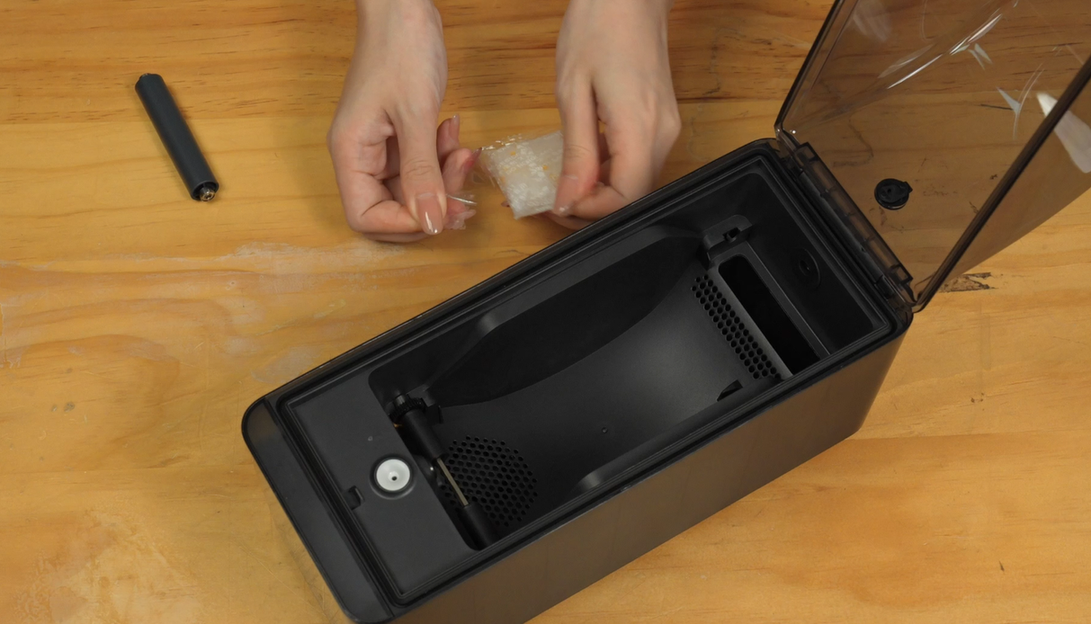

• Sæt tørremidlet på plads igen, efter emballagen er fjernet;

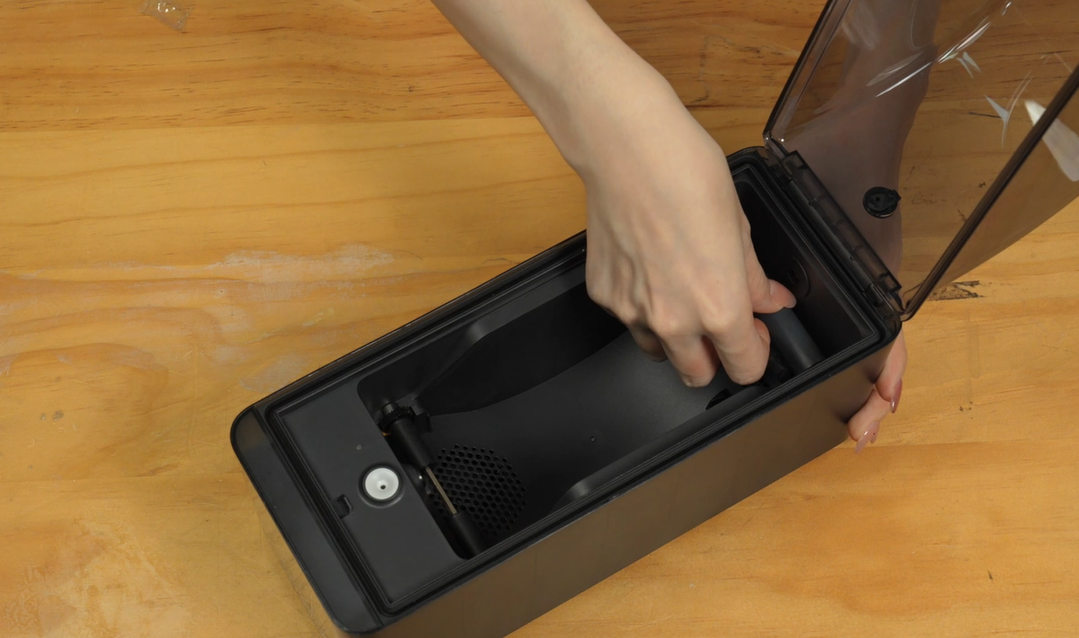

• Monter den drevne støtteaksel igen, og tryk den fast;

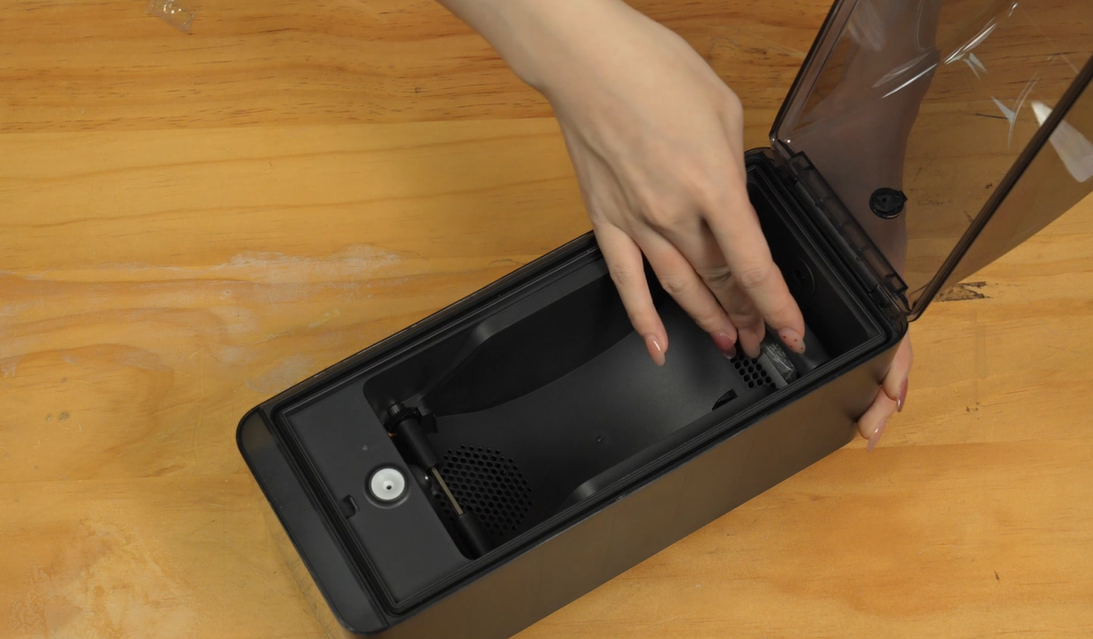

• Tjek, om den drevne støtteaksel roterer jævnt;

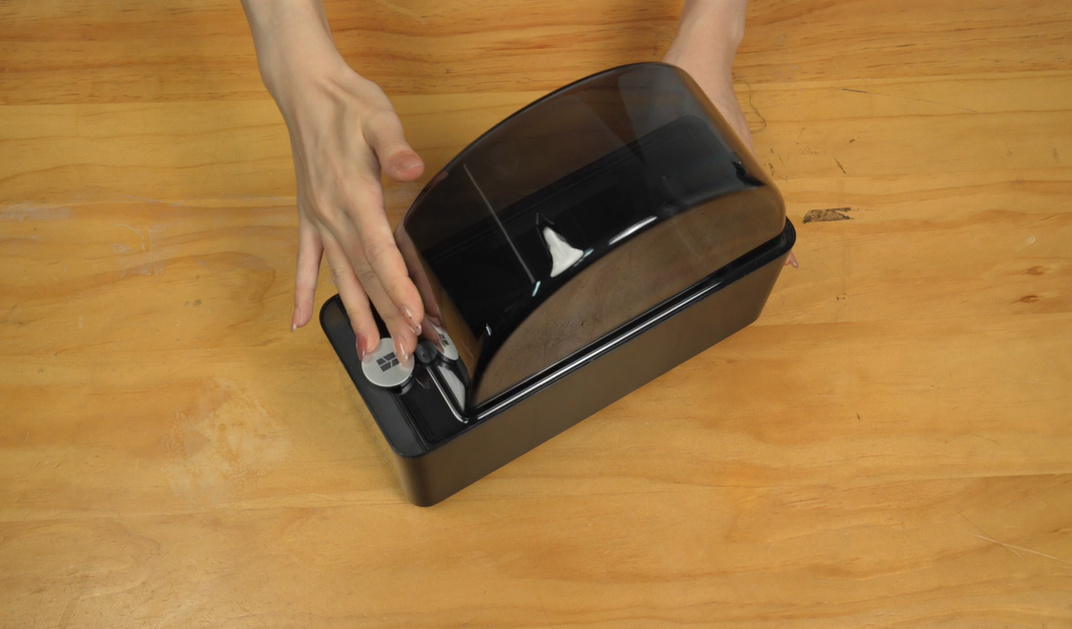

• Luk låget.

Tilslut AMS 2 Pro og AMS HT til printeren

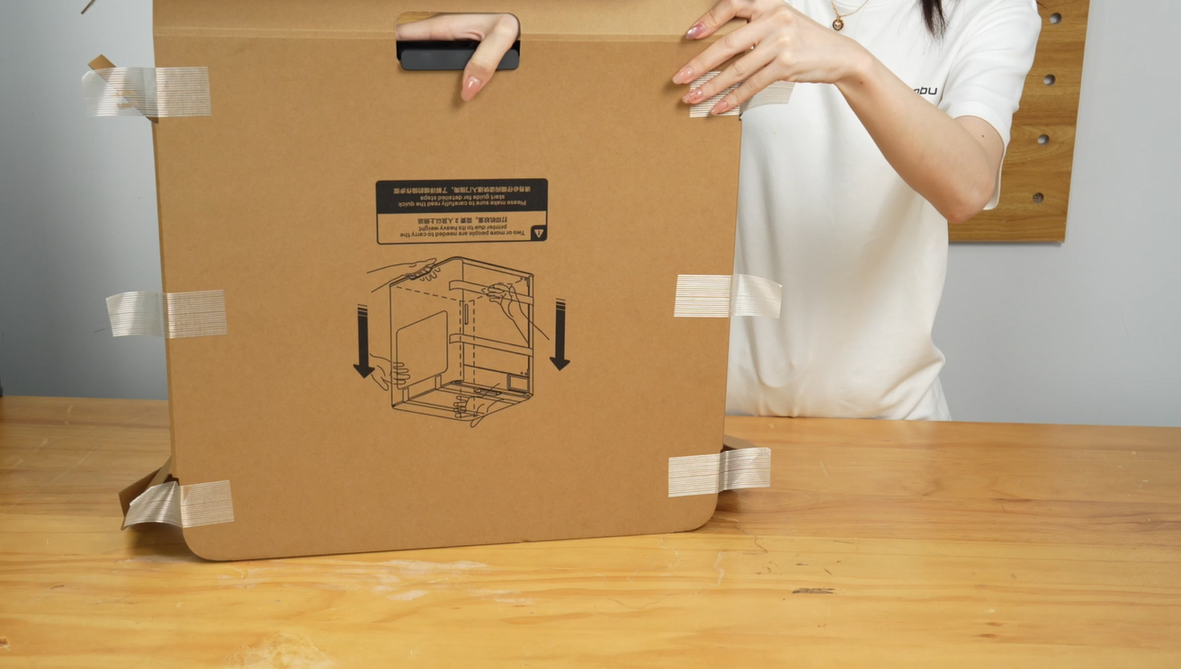

• Fjern pappet på glasdækslet;

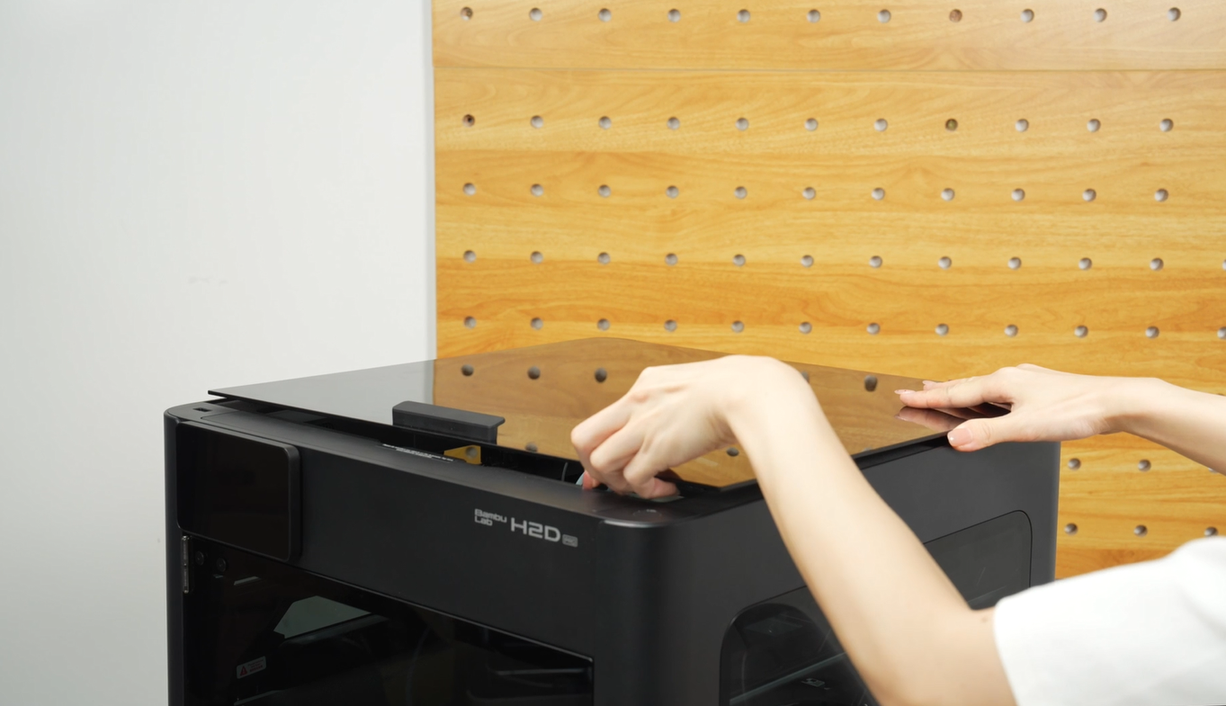

• Placer glasdækslet oven på printeren;

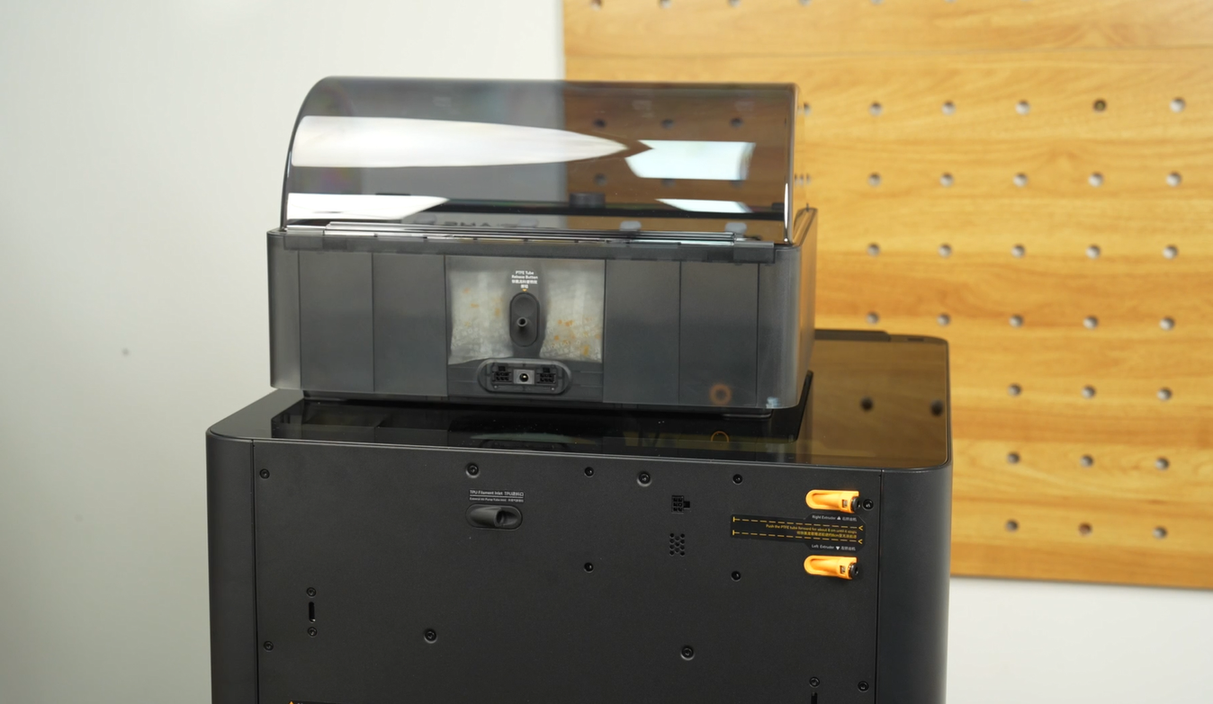

• Placer AMS 2 Pro oven på printeren;

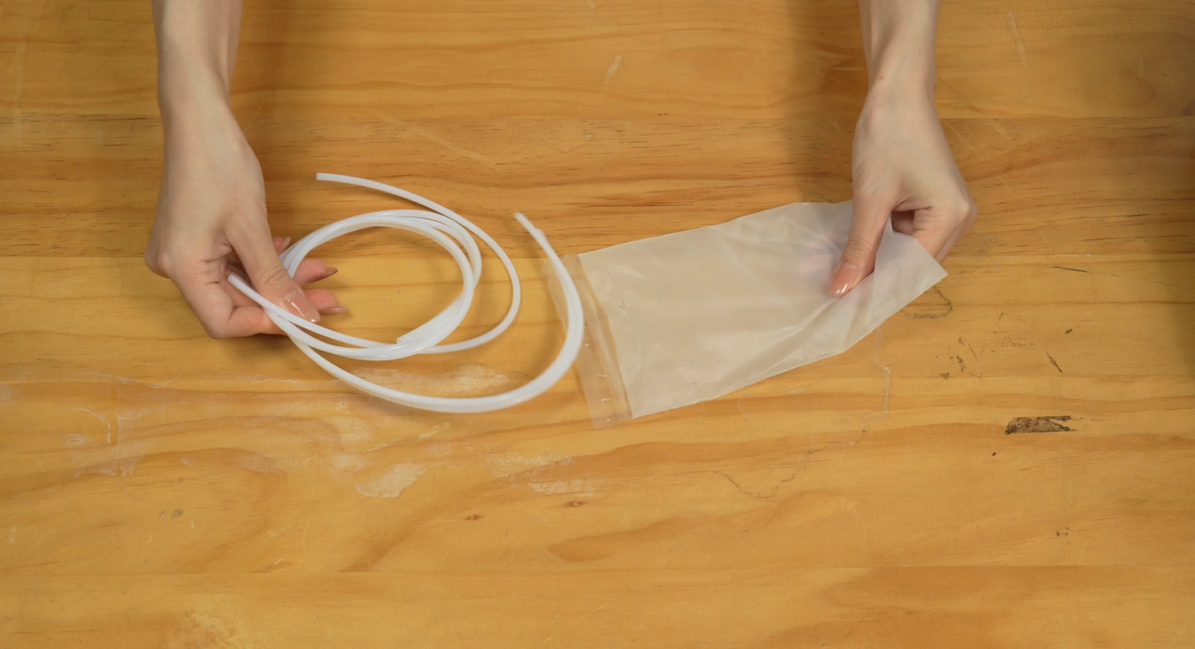

• Tag PTFE-slangen ud;

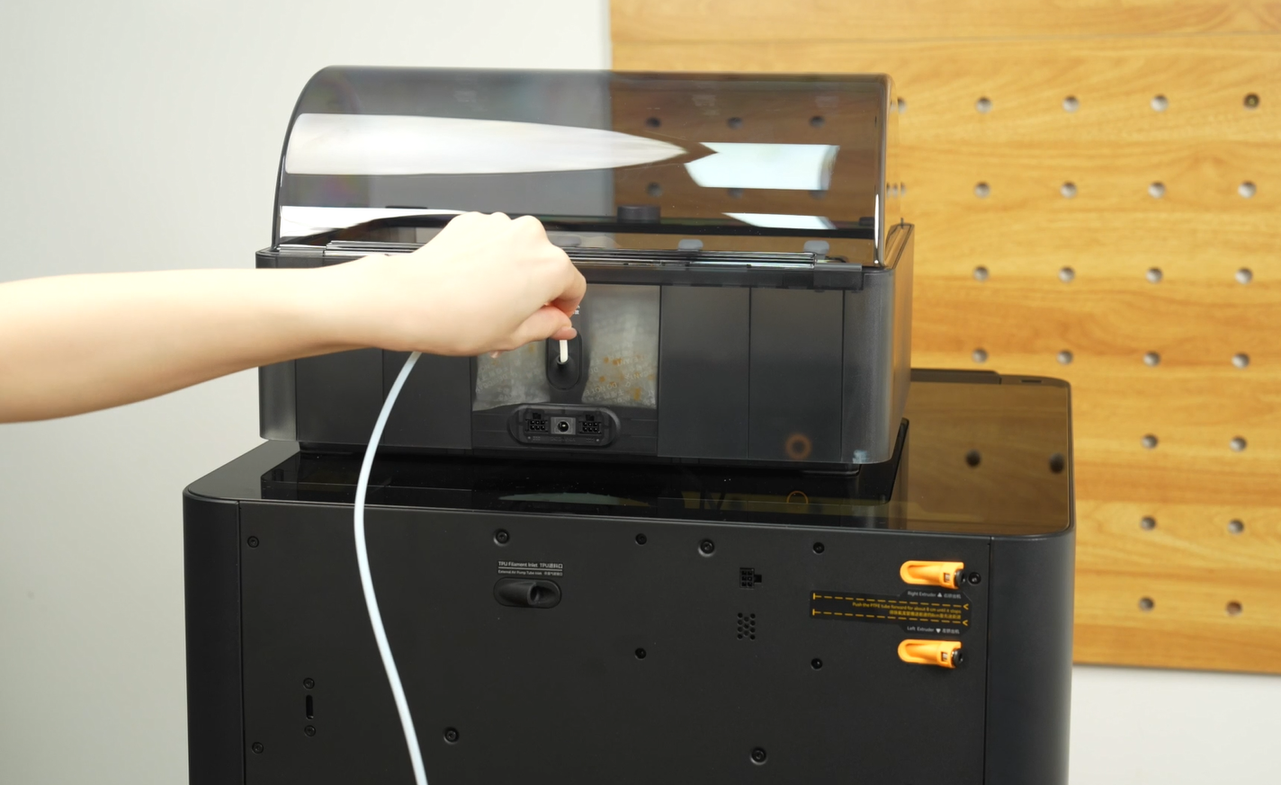

• Sæt den ene ende af slangen i AMS 2 Pros udgang;

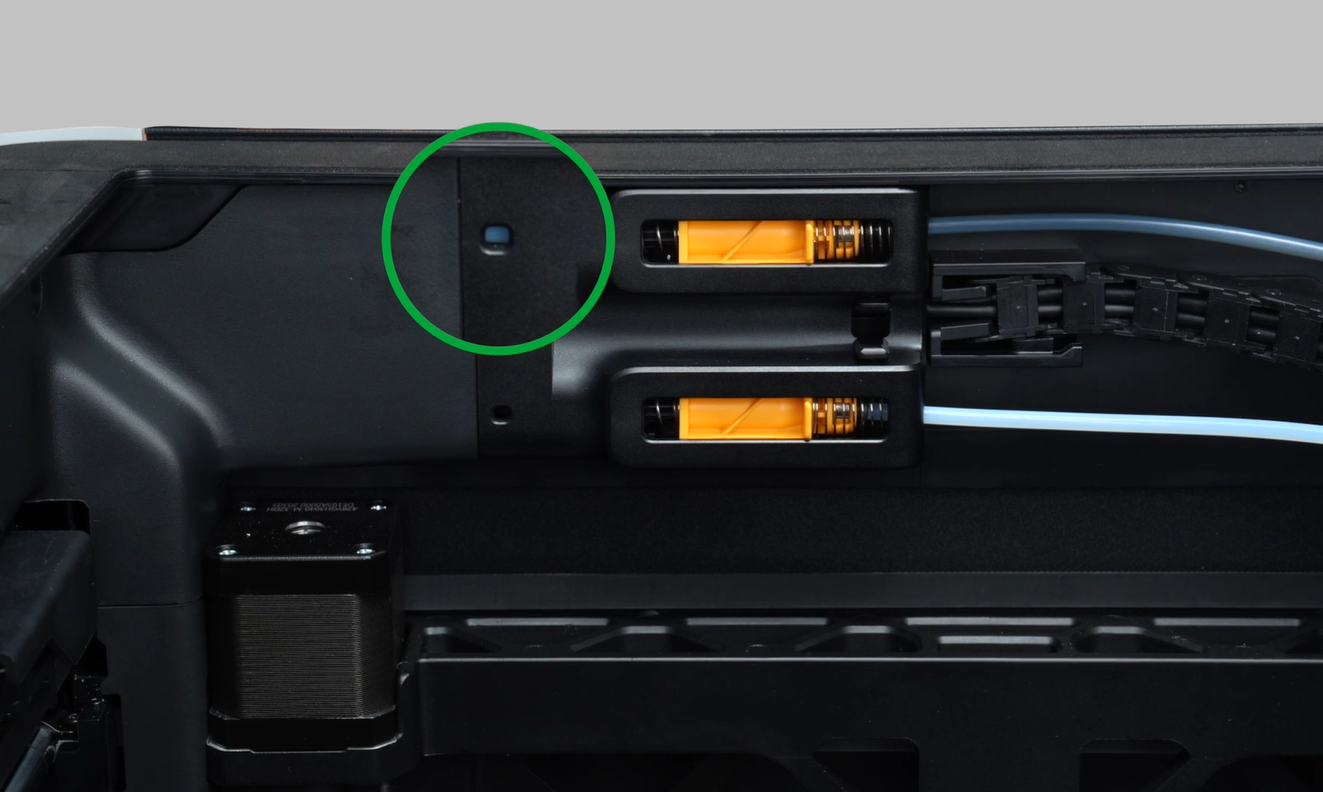

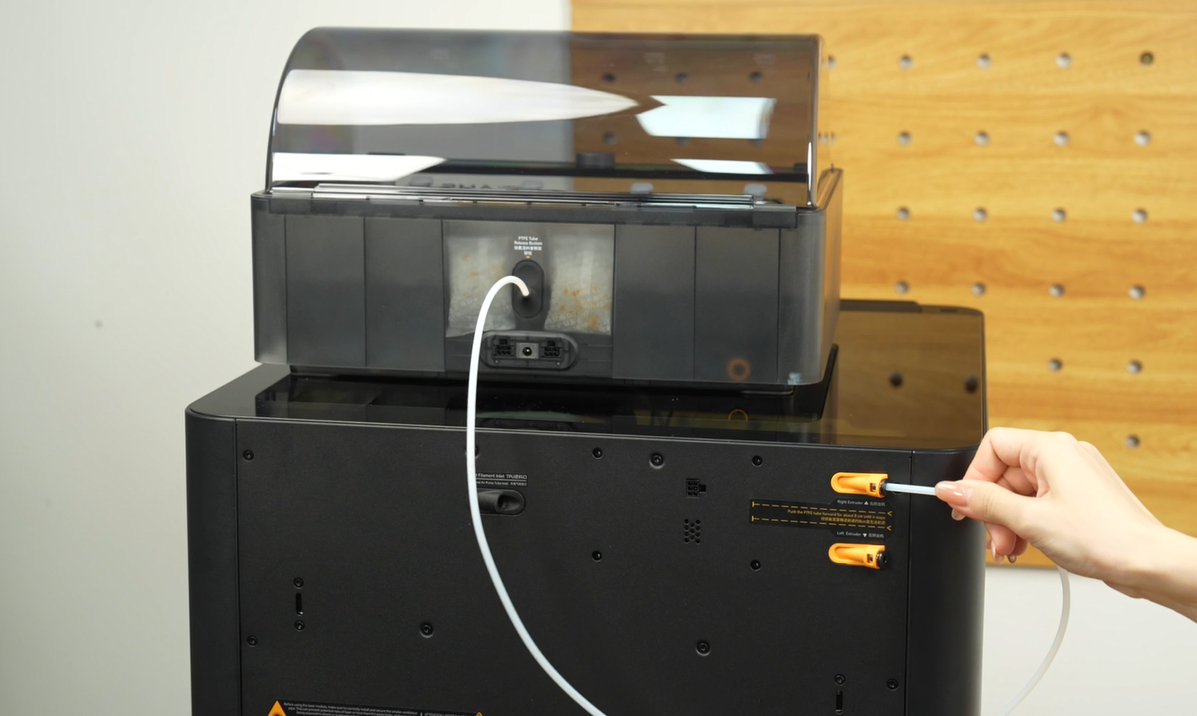

• Sæt den anden ende i en vilkårlig indgang på printeren, indtil slangen er synlig i buffervinduet;

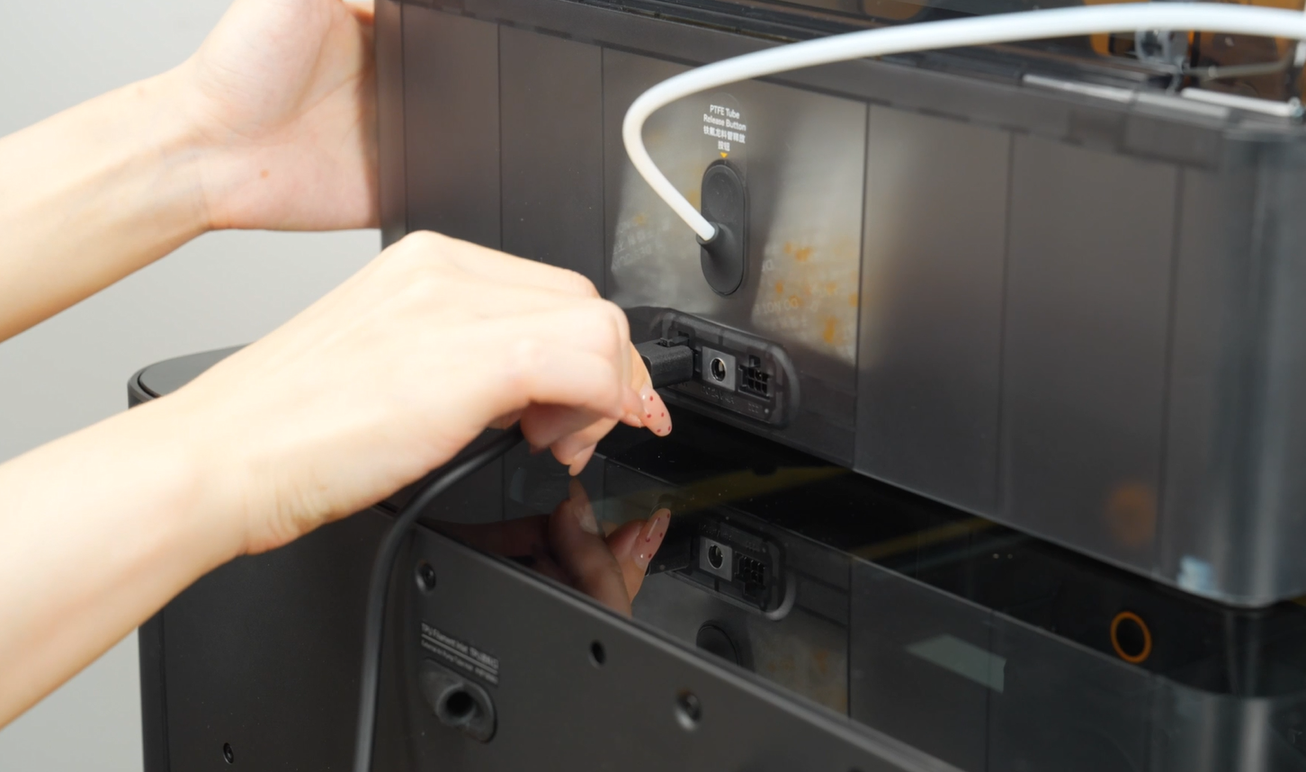

• Sæt 6-pin-kablet i en vilkårlig port på AMS 2 Pro;

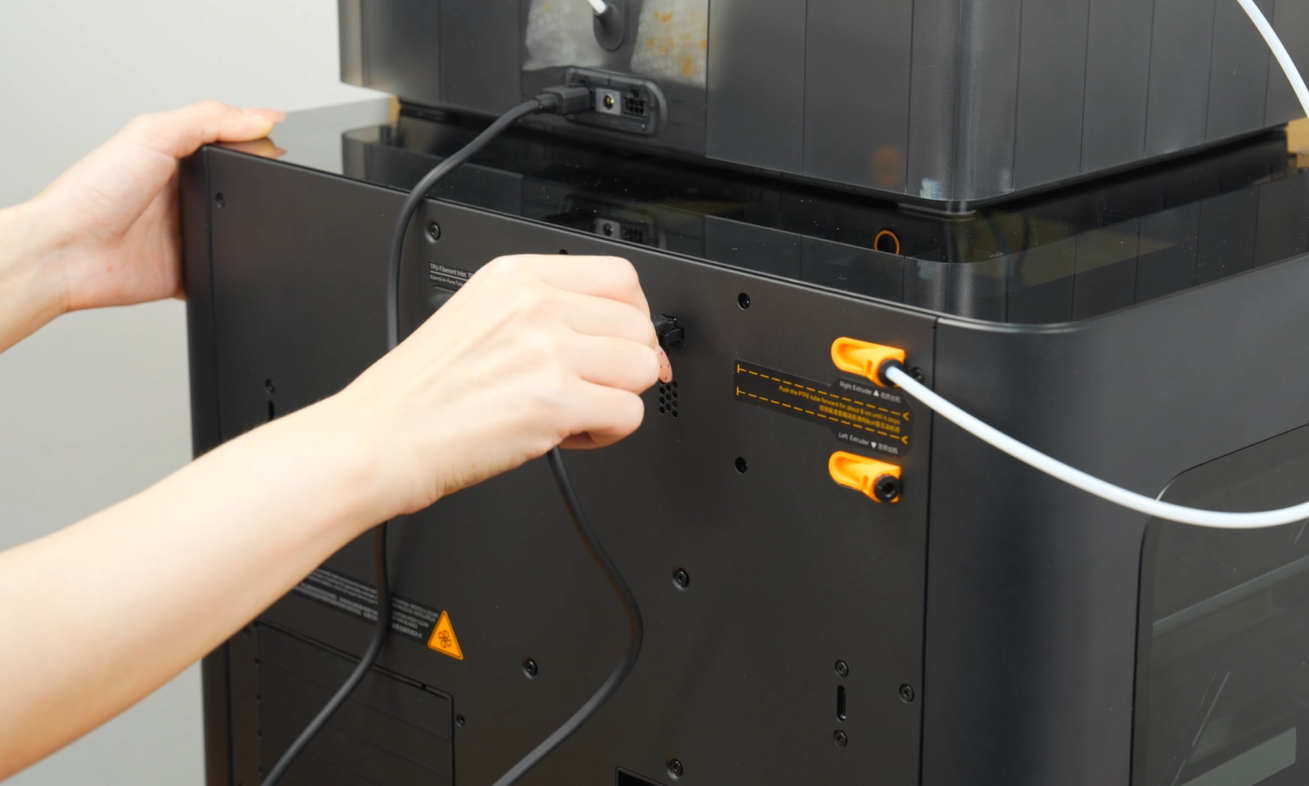

• Sæt den anden ende i printerens 6-pin-port;

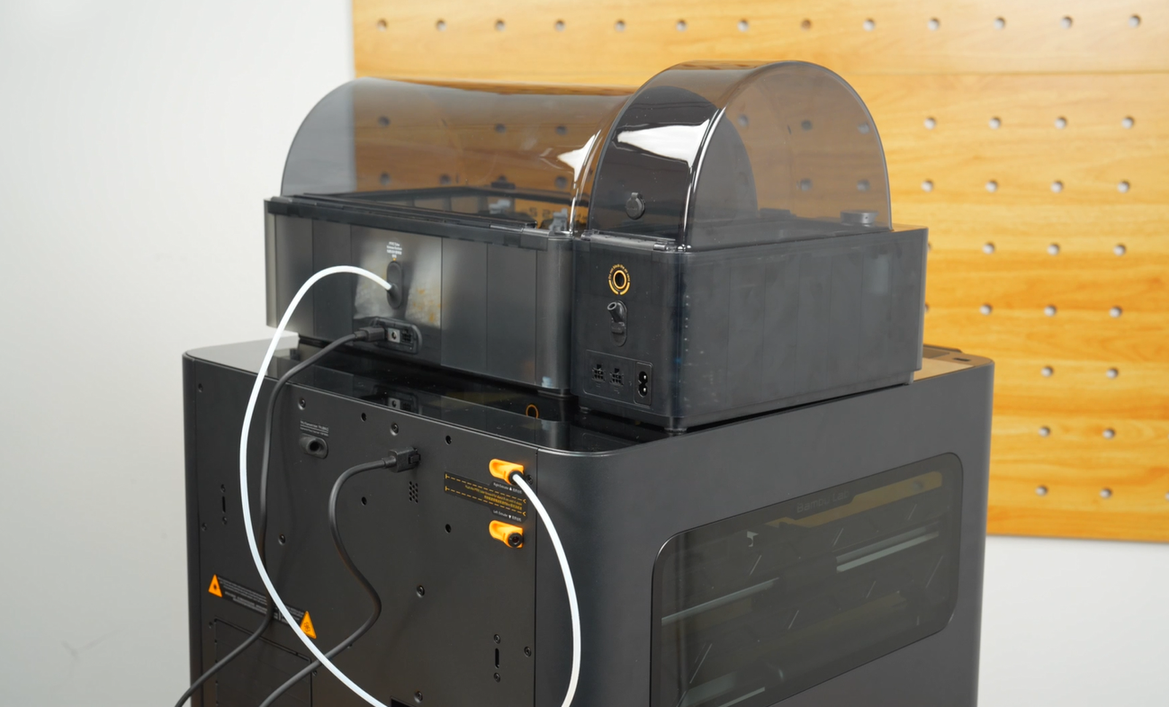

• Placer AMS HT oven på printeren;

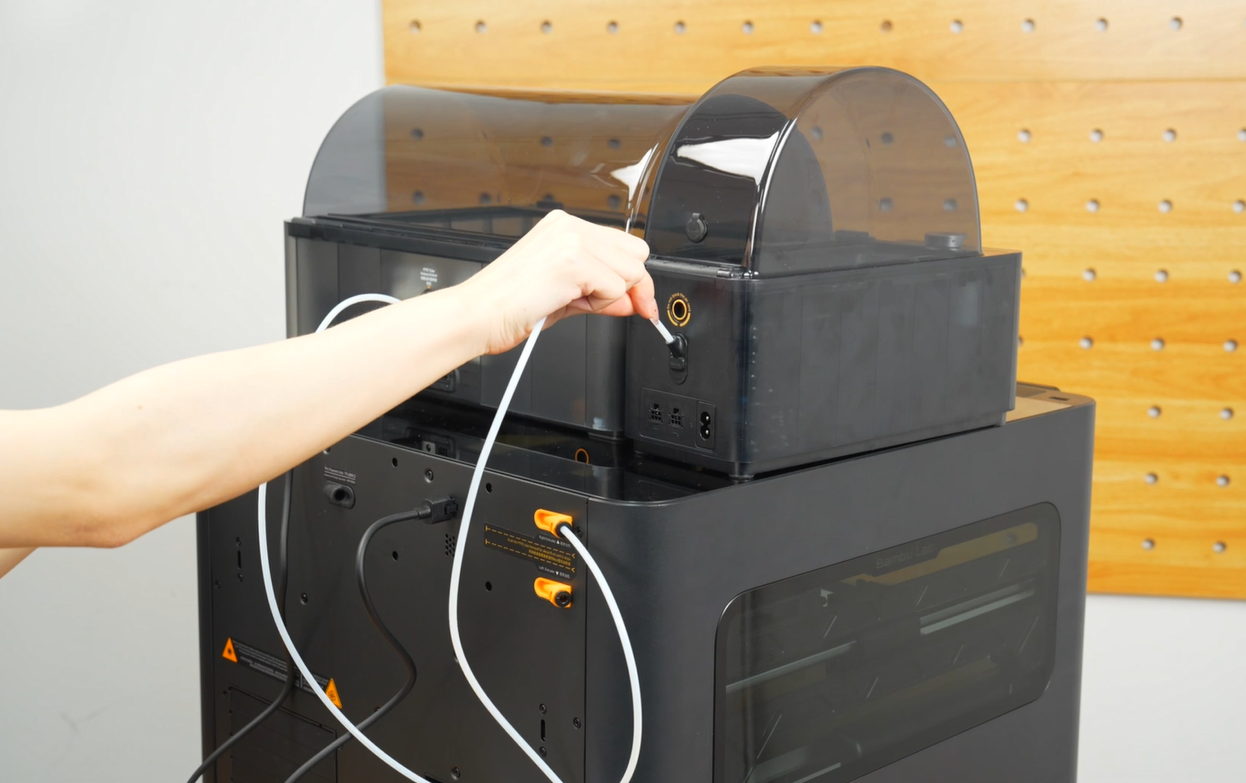

• Sæt den ene ende af slangen i AMS HTs udgang;

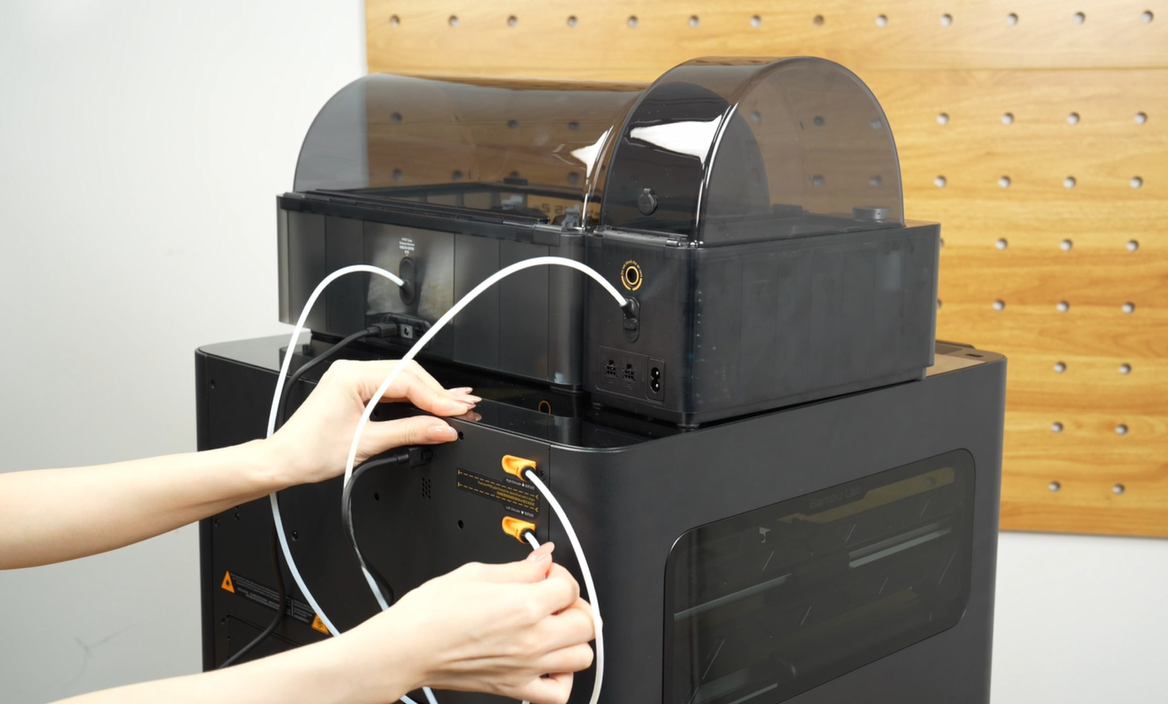

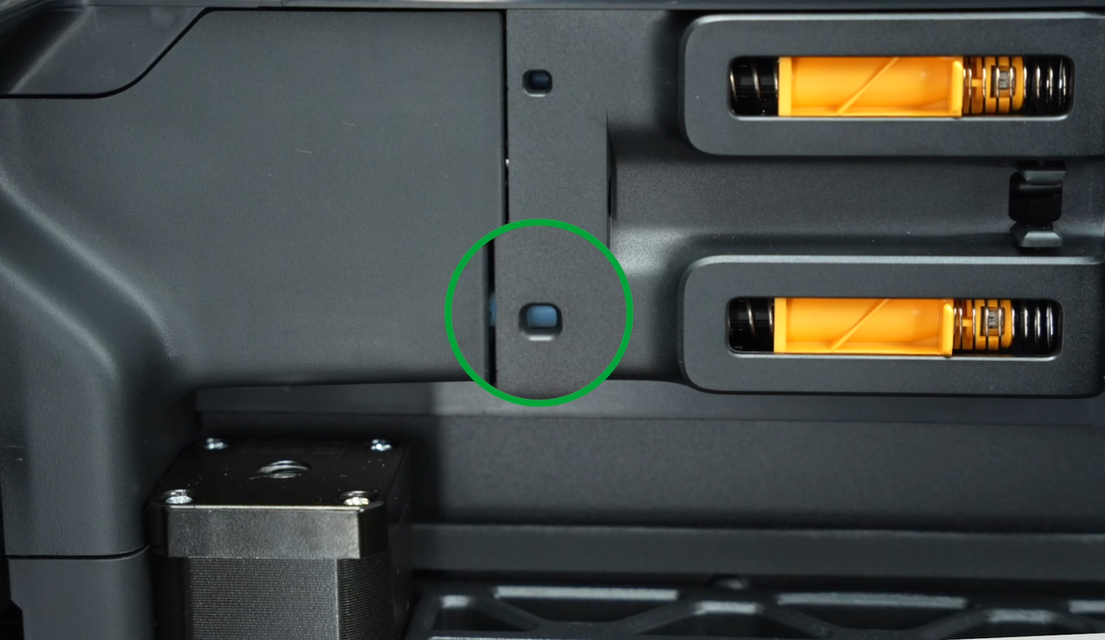

• Sæt den anden ende i printerens anden indgang, indtil slangen er synlig i buffervinduet;

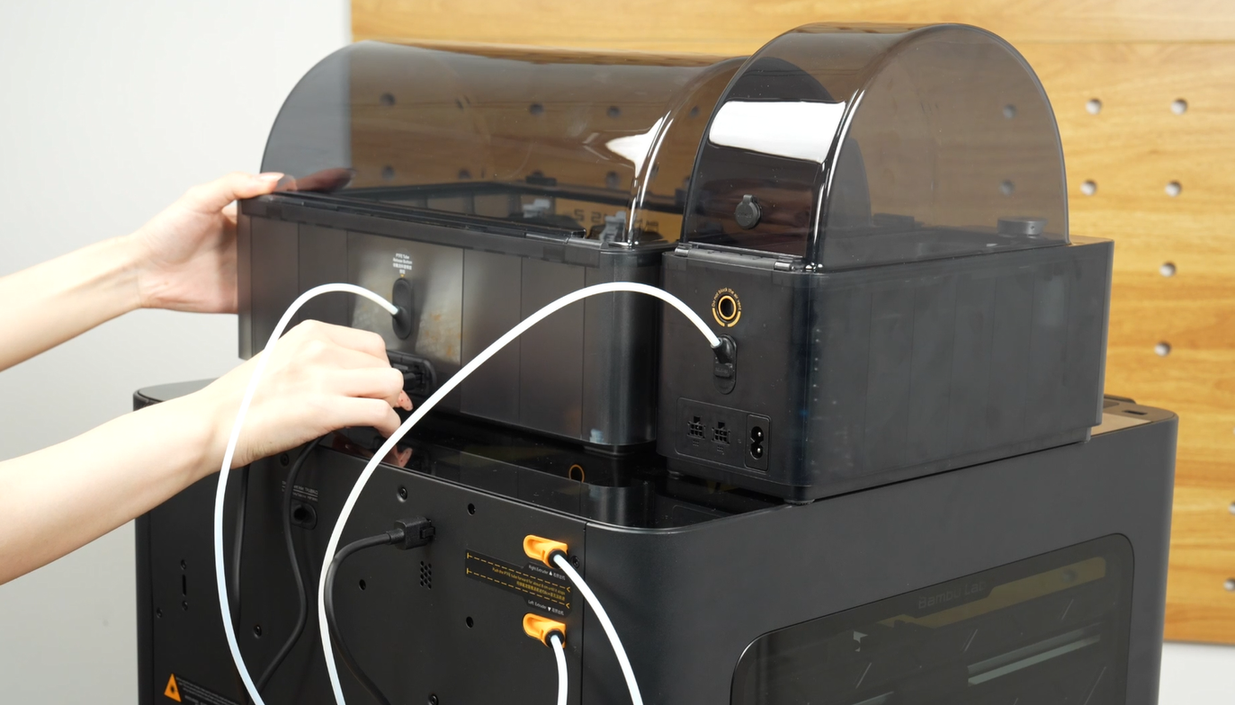

• Sæt 6-pin-kablet i den anden port på AMS 2 Pro;

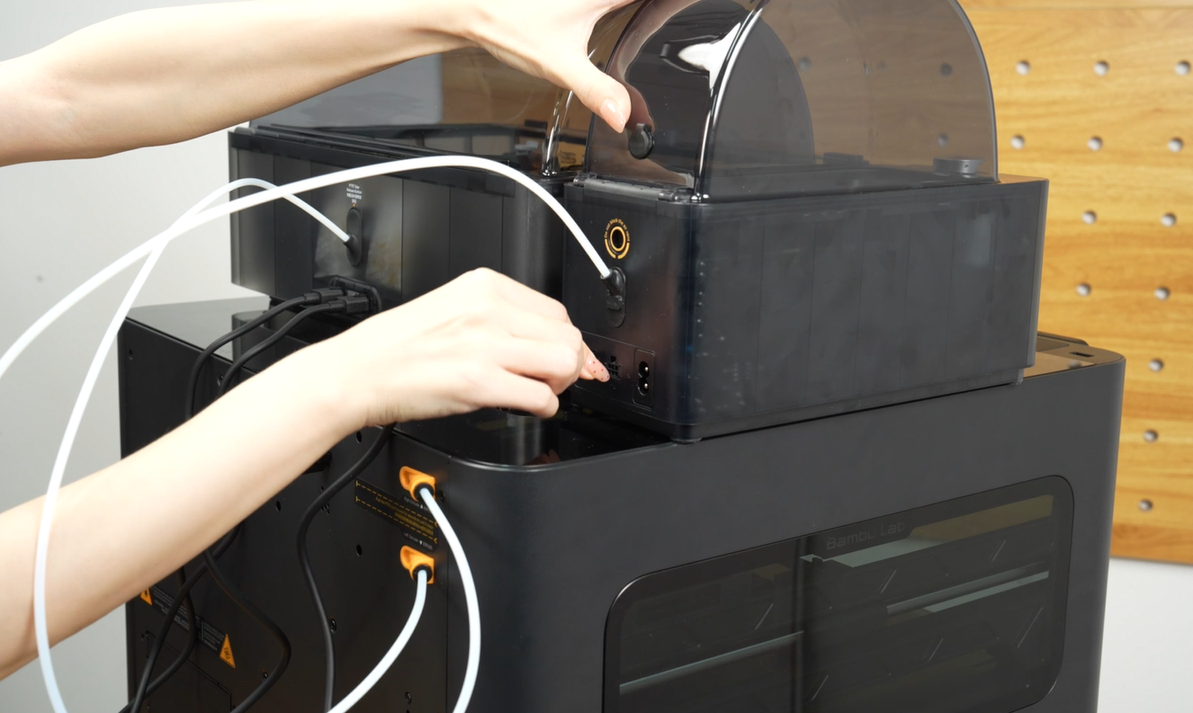

• Sæt den anden ende i en vilkårlig port på AMS HT;

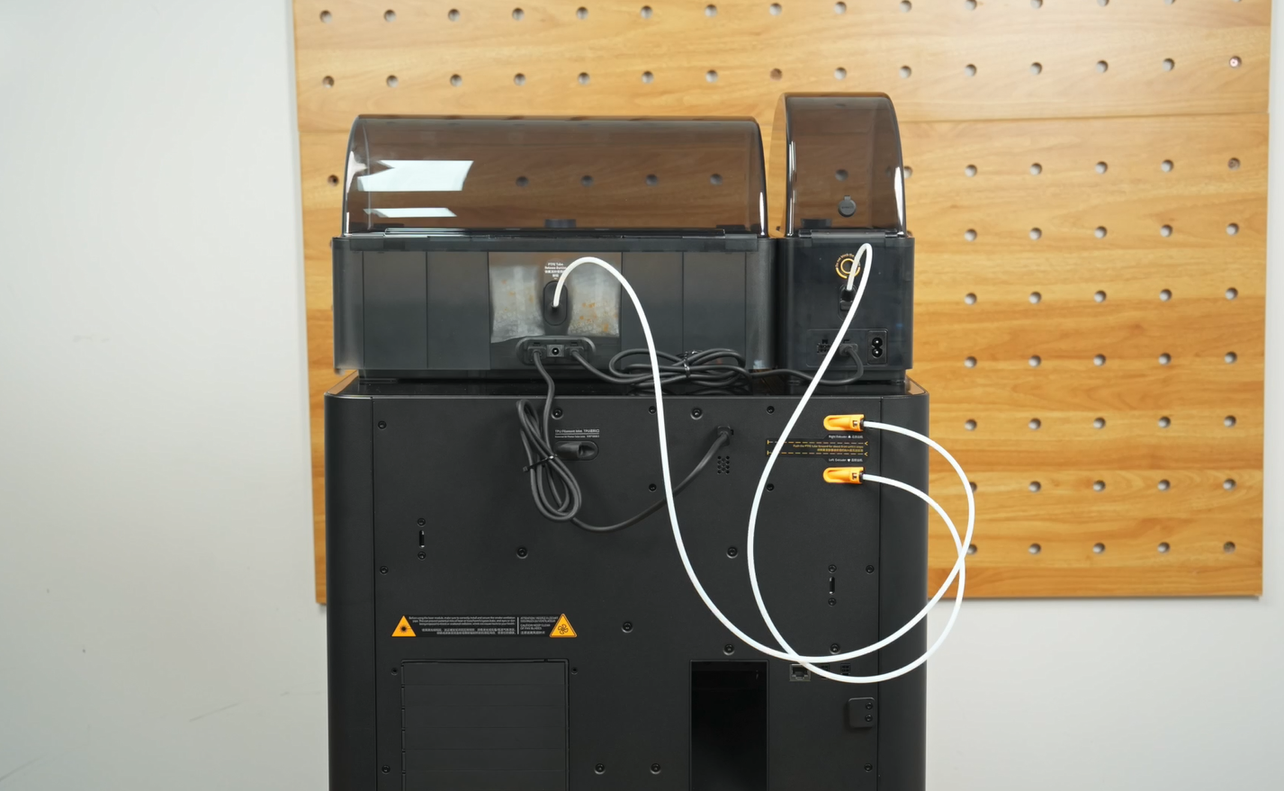

Bemærk: Tilslutningsdiagram for H2D Pro med AMS 2 Pro og AMS HT:

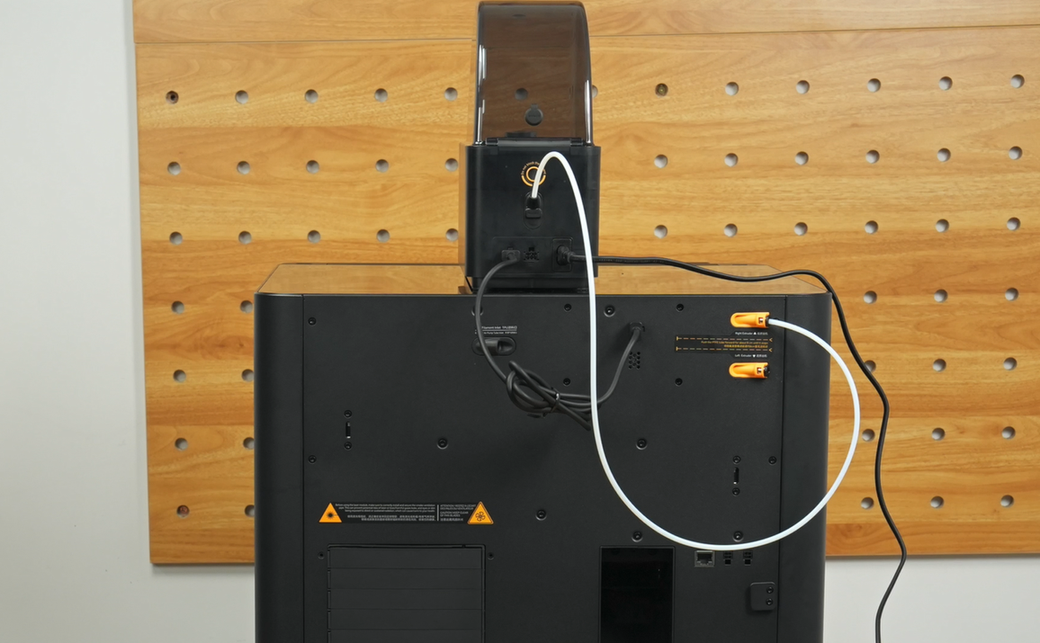

Tørringsdiagram for AMS HT (HT-strømkabel påkrævet):

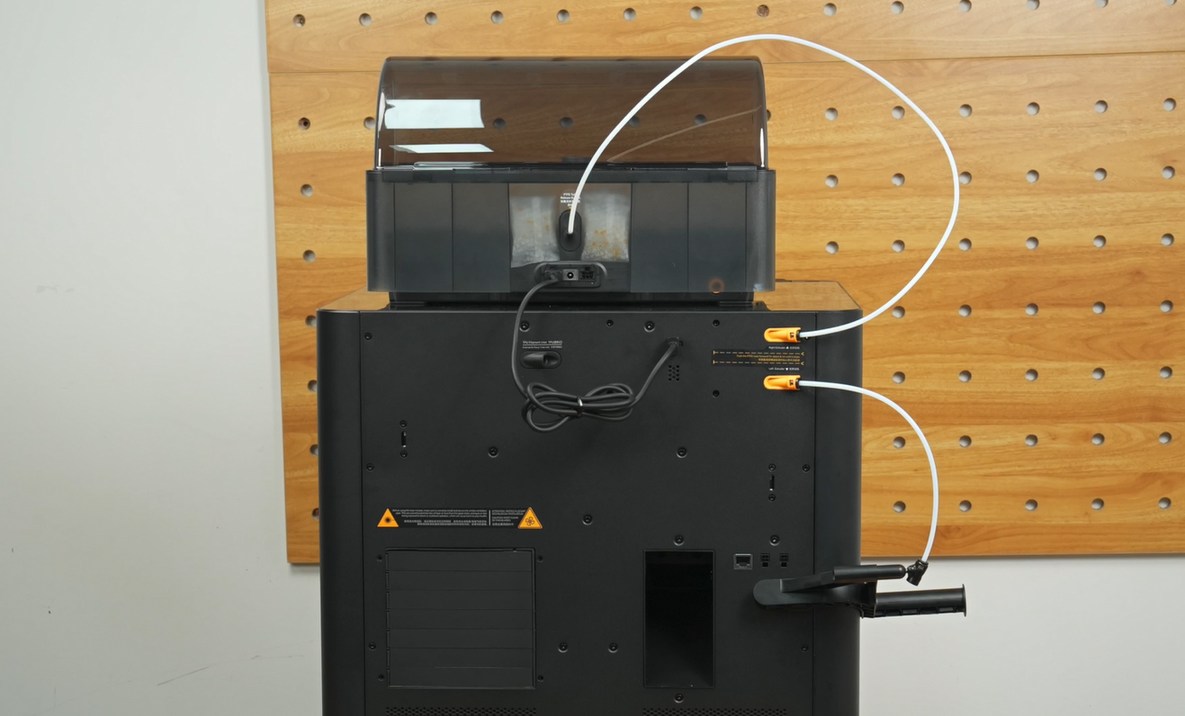

Tilslutningsdiagram for H2D Pro med AMS 2 Pro og ekstern spole:

Advarsel! Hvis du skal tørre filament i mere end én AMS 2 Pro samtidig med H2D Pro, skal du bruge den officielle AMS 2 Pro Switching Adapter til at strømforsyne de ekstra AMS 2 Pro-enheder. Brug af andre strømadaptere kan give fejlfunktion og beskådige udstyret.

Tænd og ilæg filament

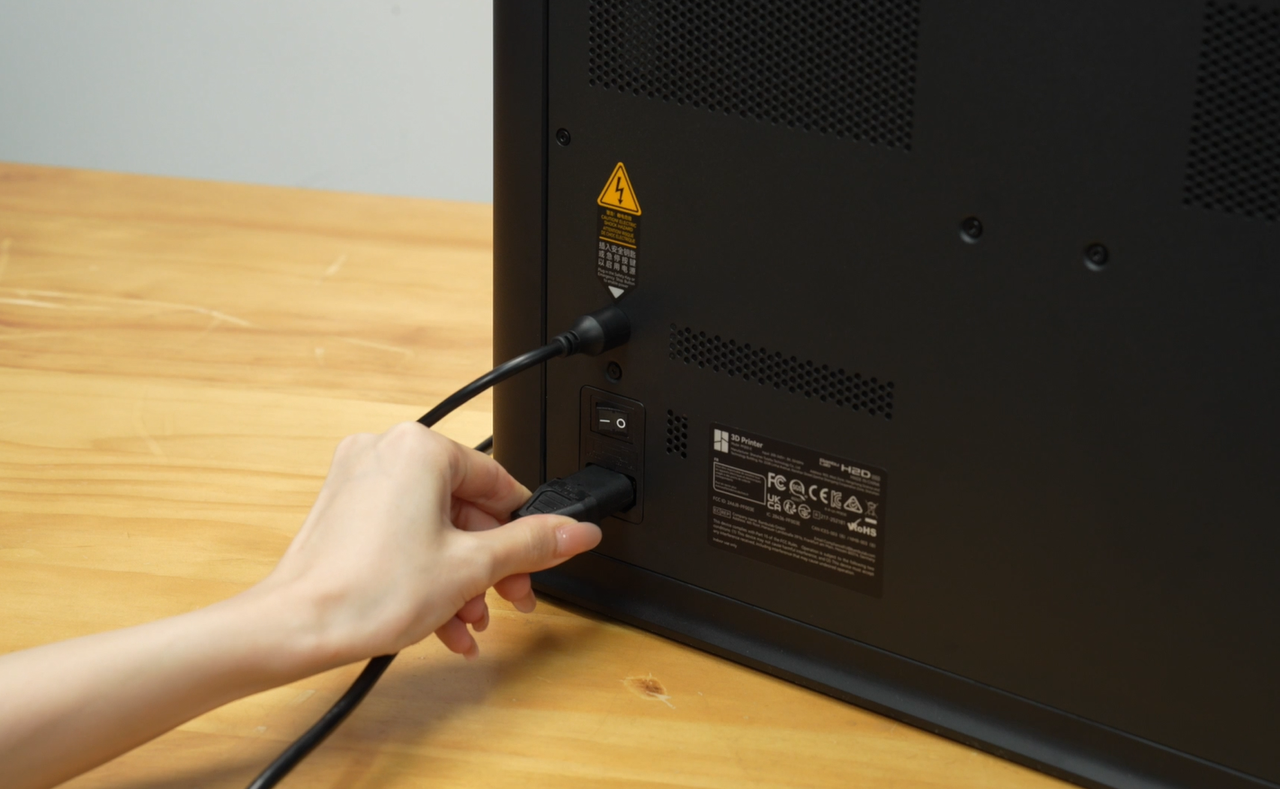

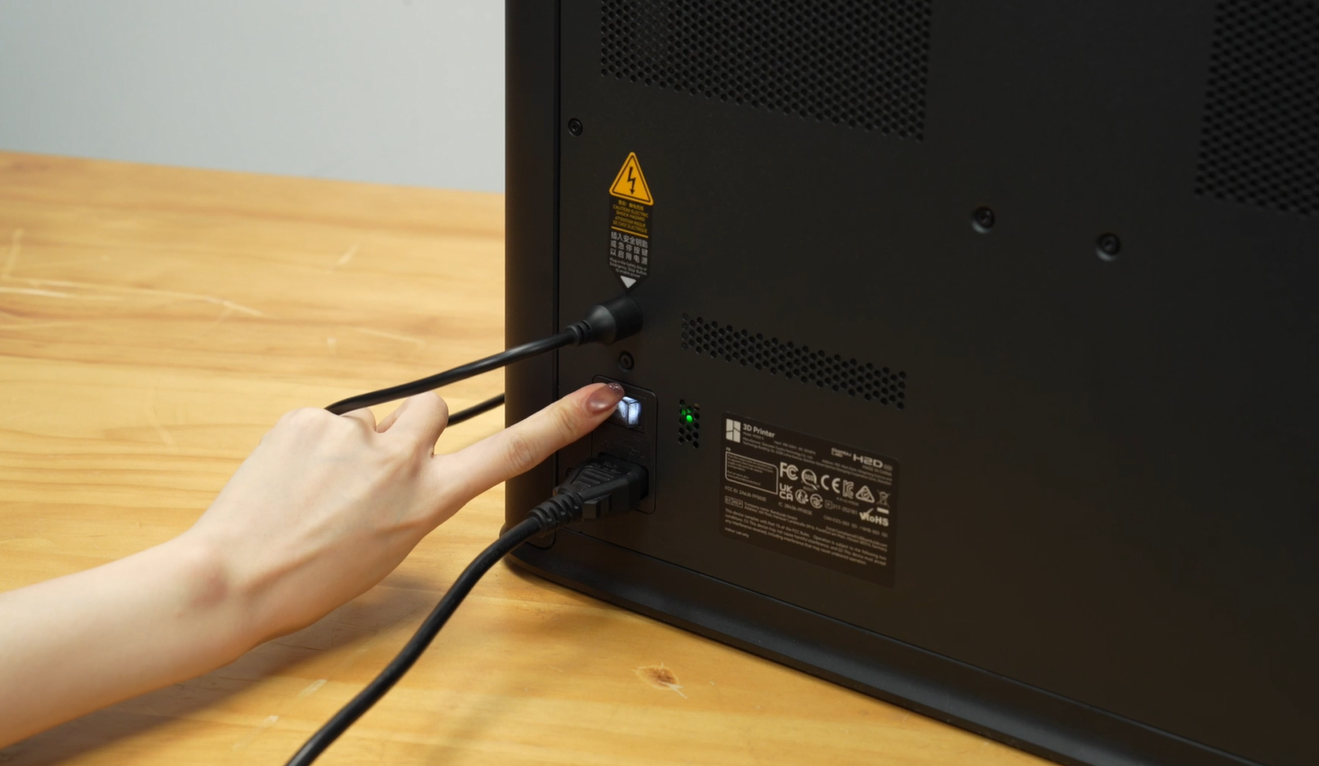

• Sæt strømkablet i, og tænd;

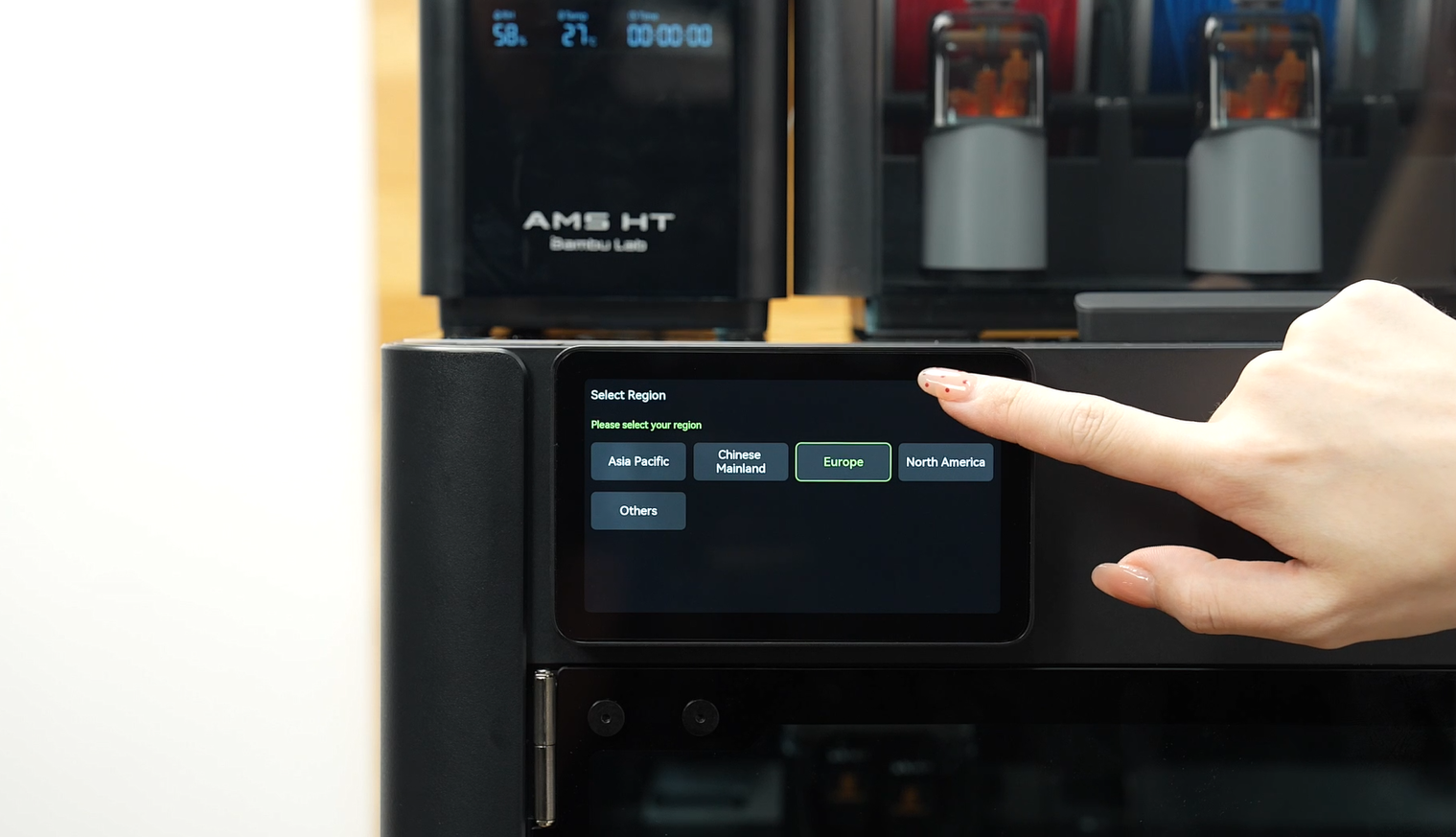

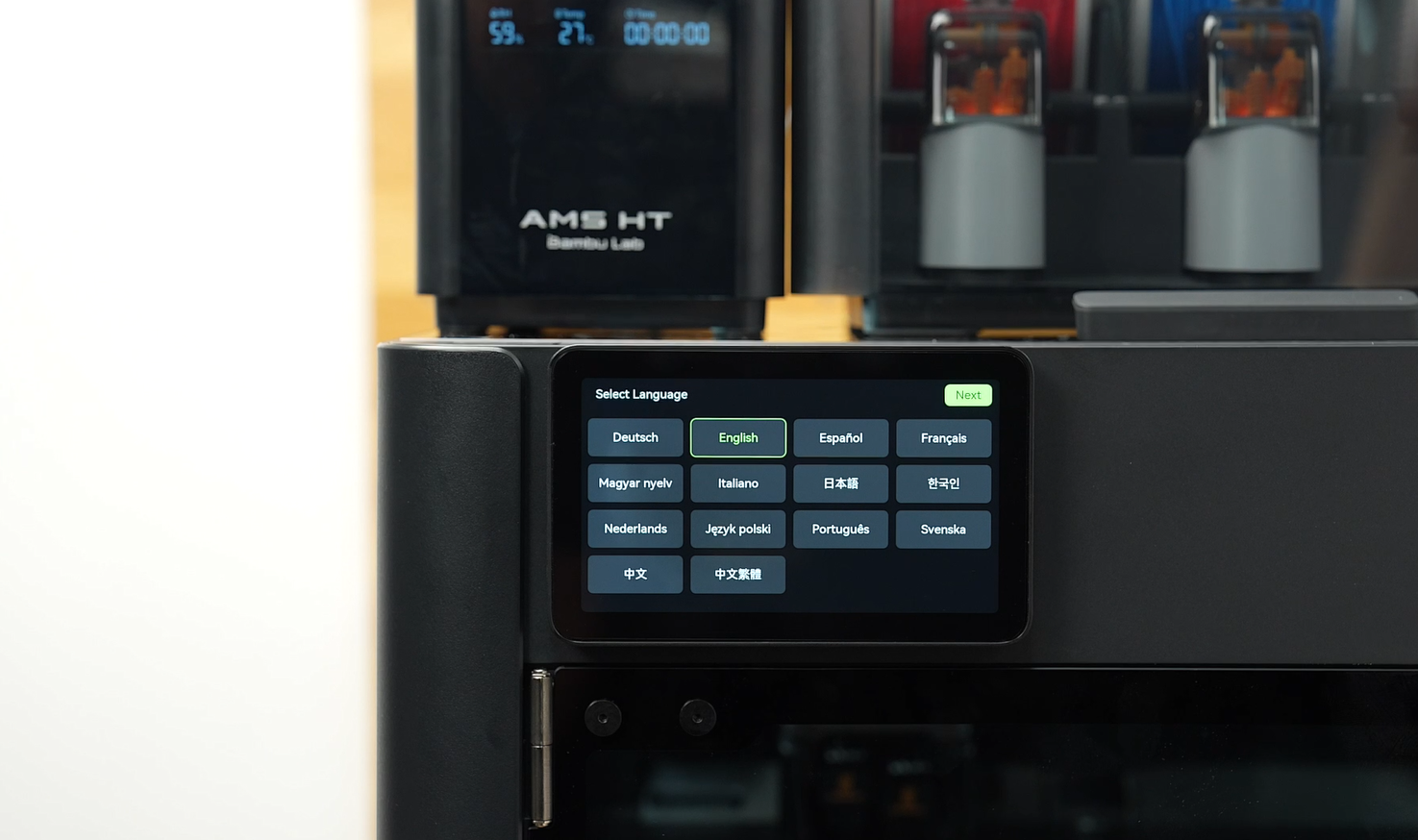

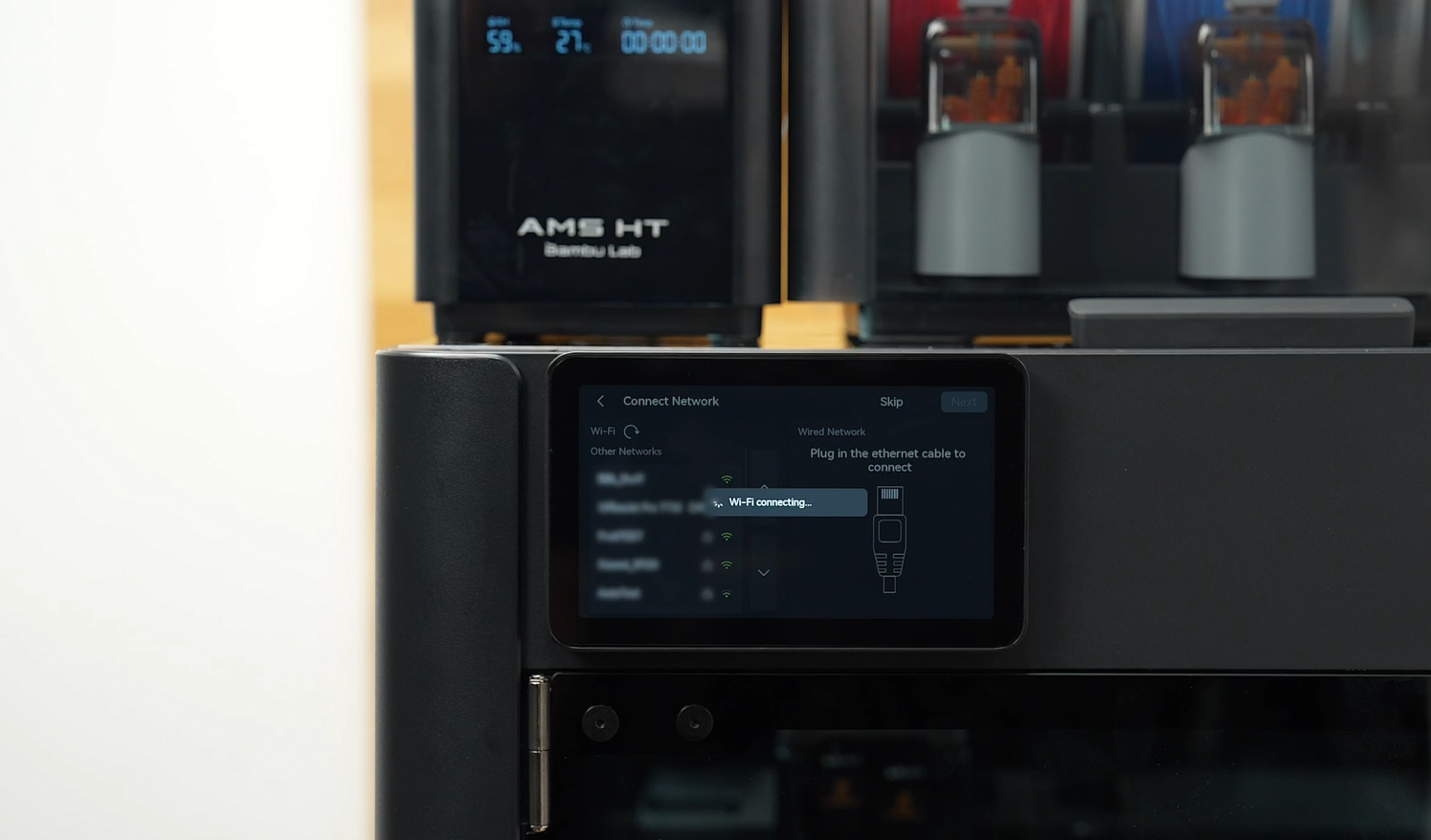

• Gennemfør den indledende opsætning;

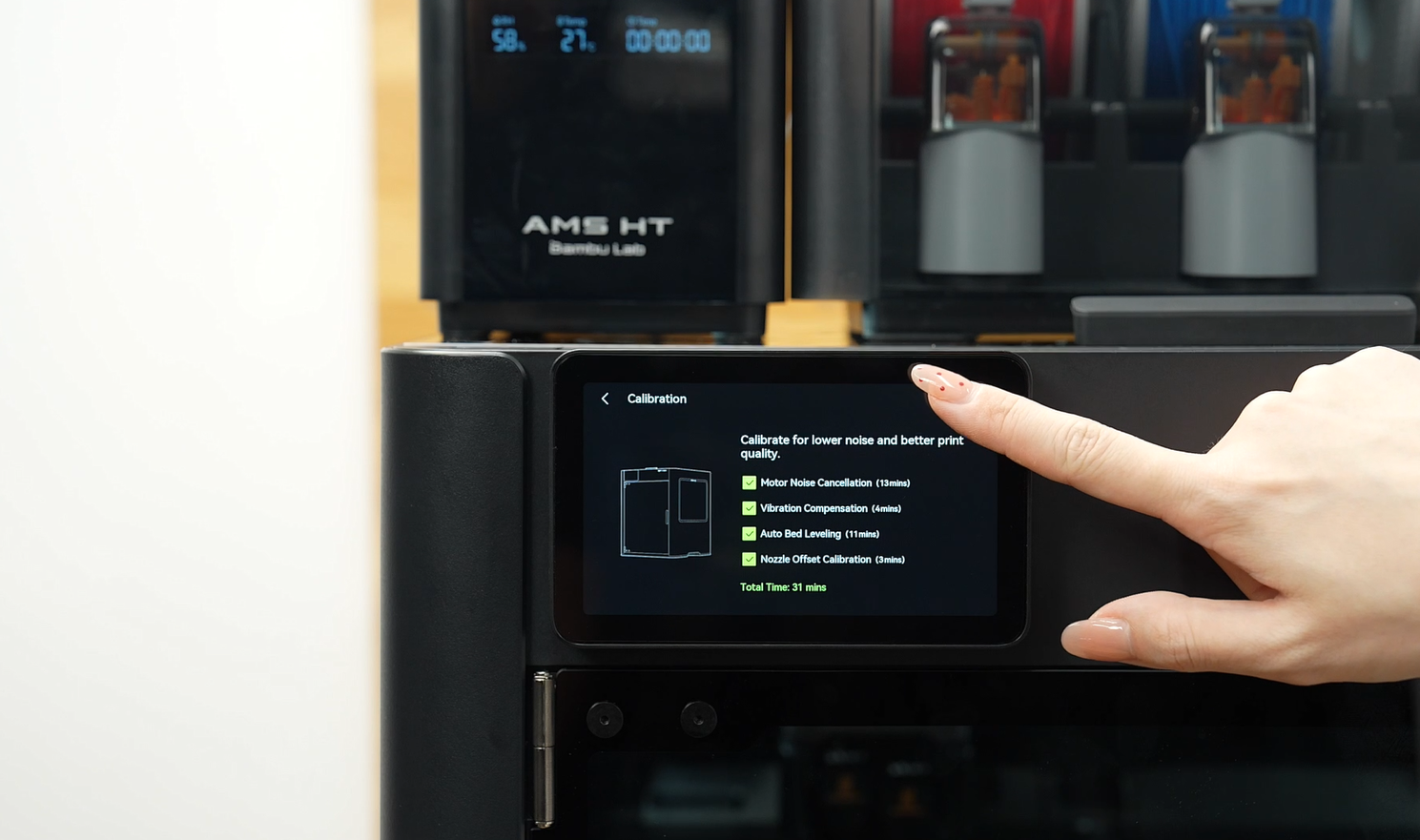

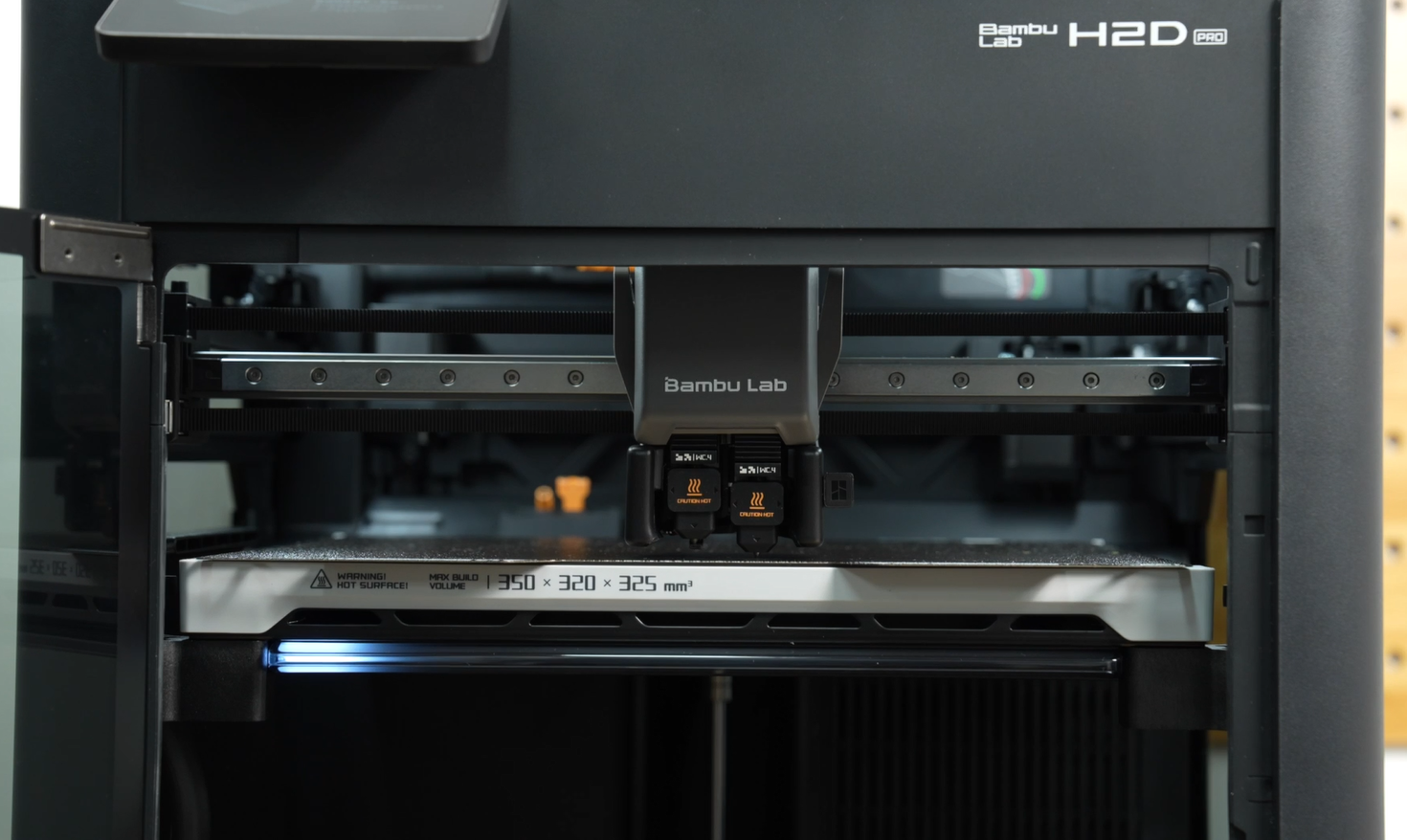

• Start printerkalibreringen;

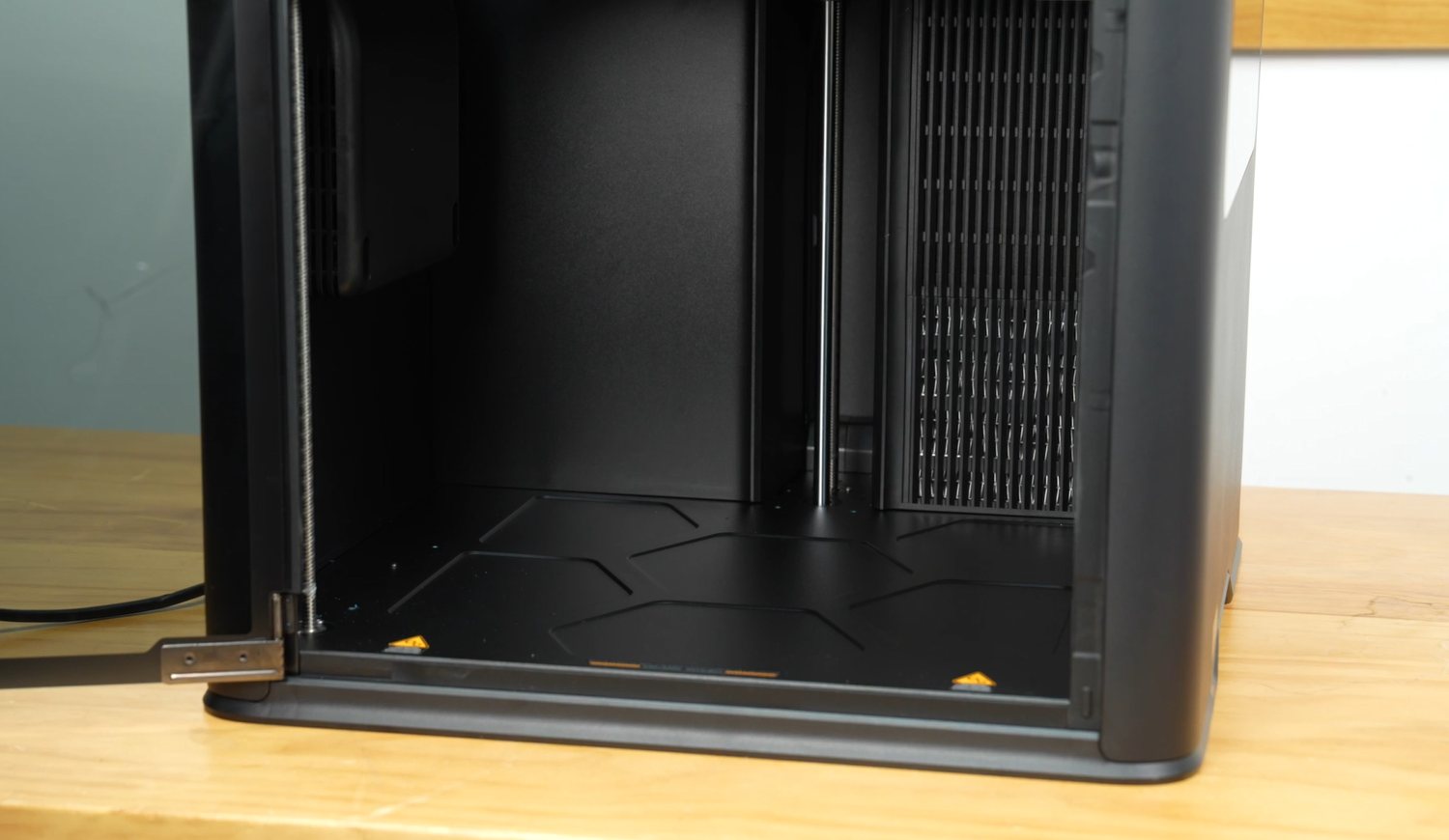

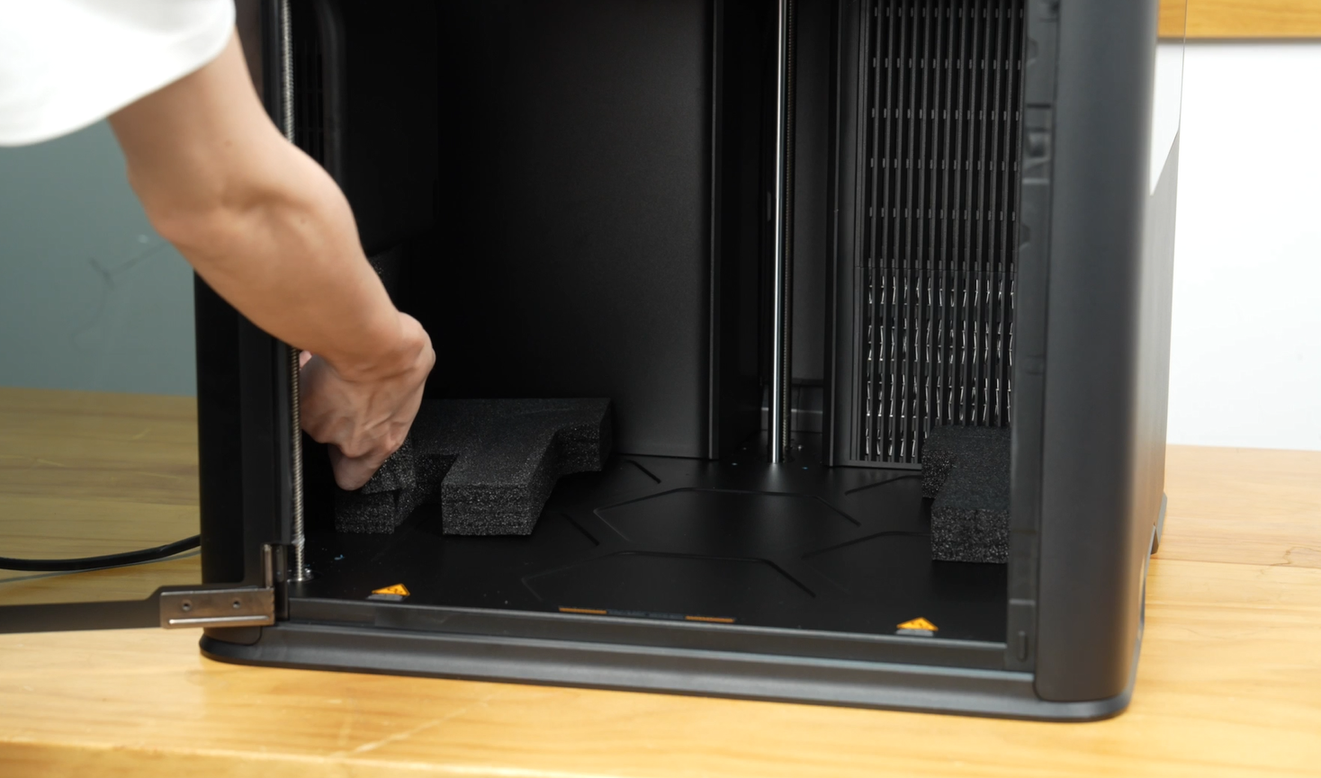

• Når kalibreringen er færdig, fjernes skummet i bunden af printeren;

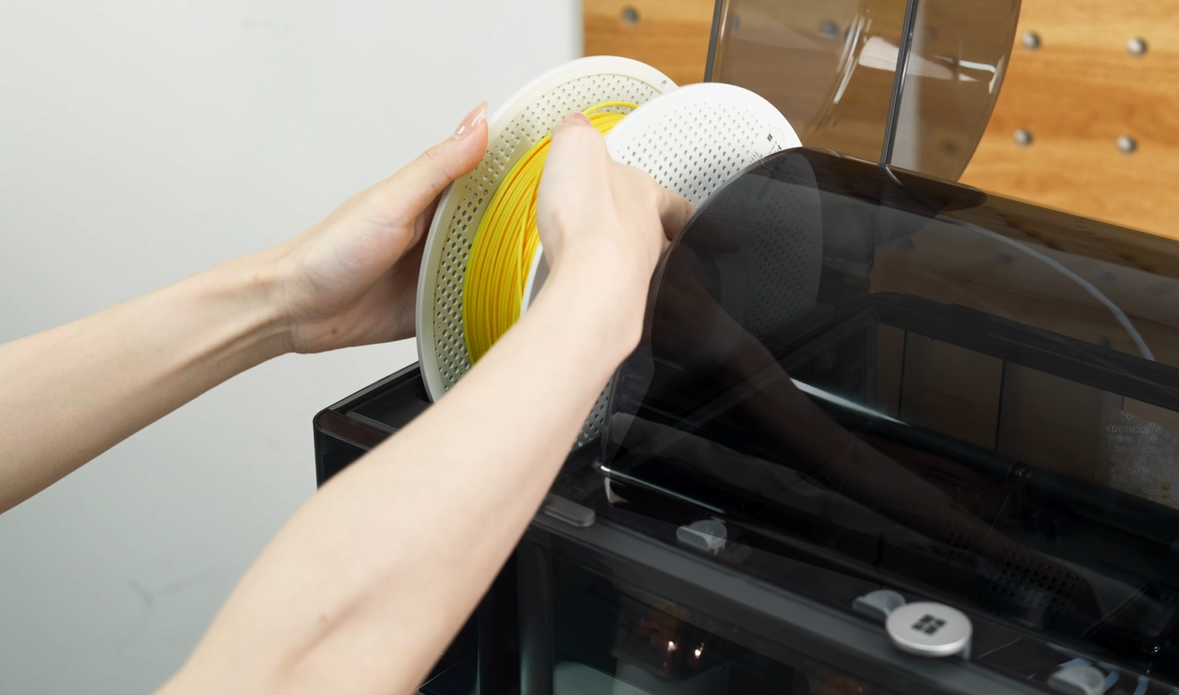

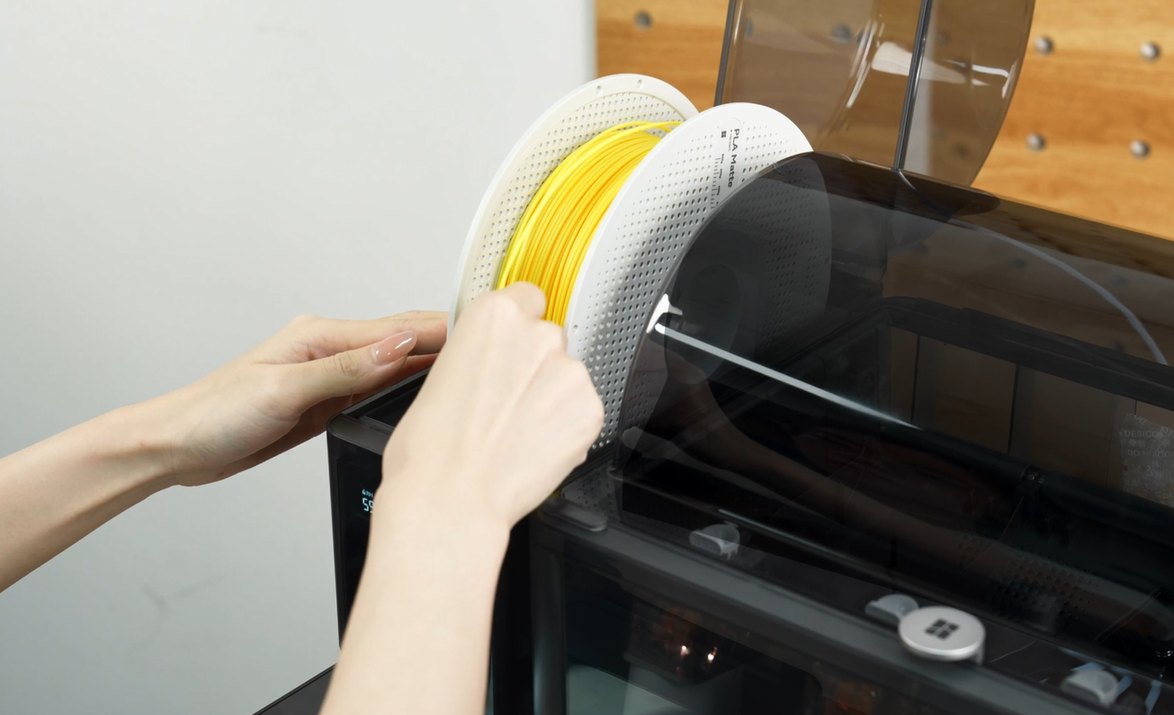

• Læg filament i AMS HT, og før filamentet ind;

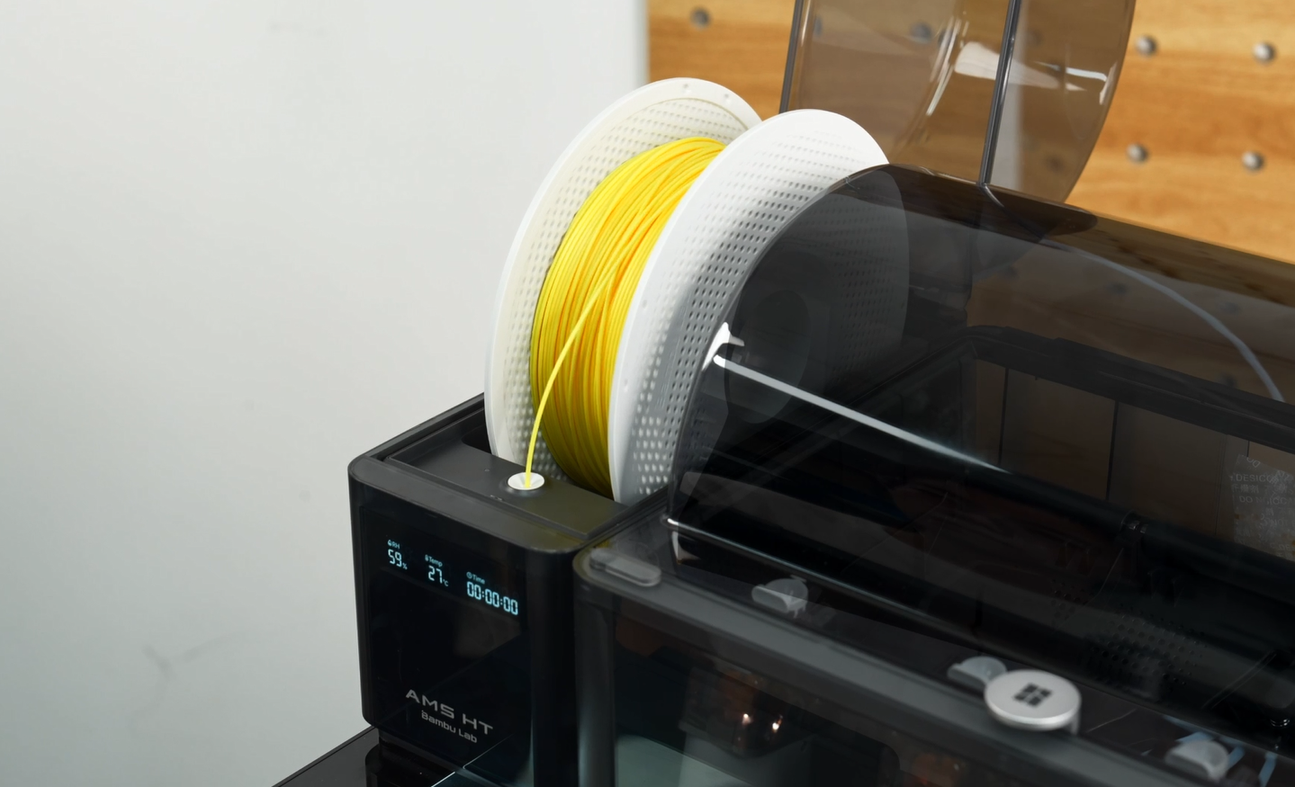

• AMS HT forindlæser automatisk;

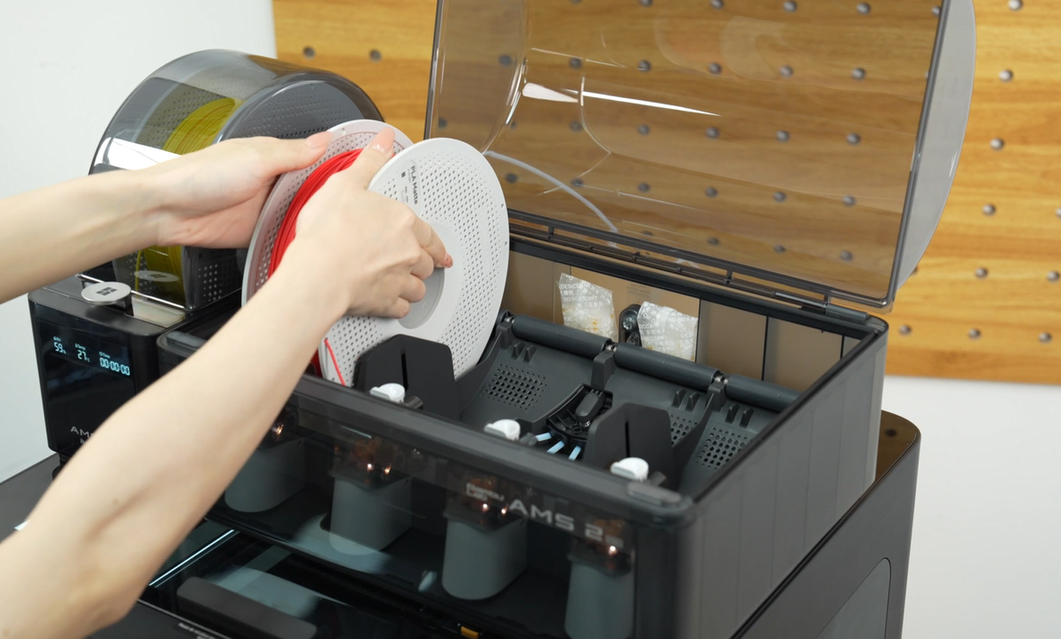

• Læg filament i AMS 2 Pro;

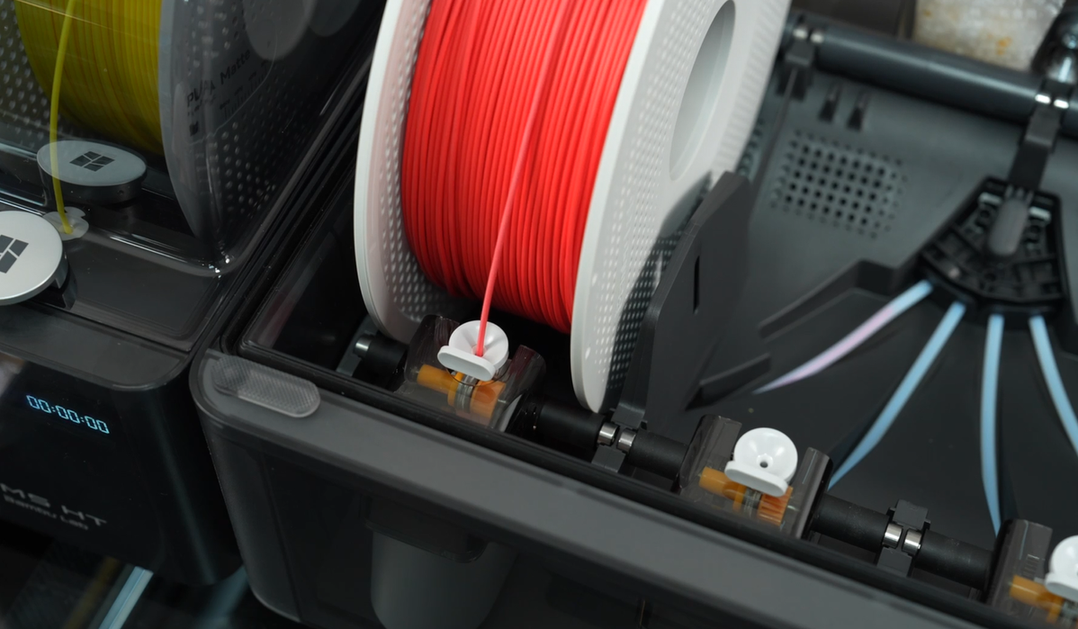

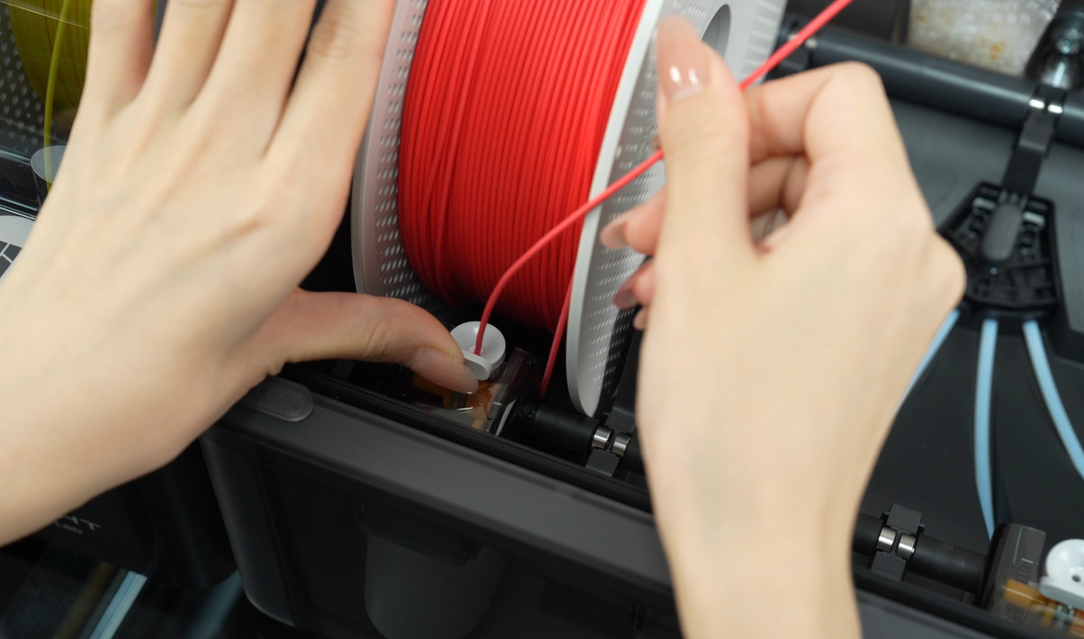

• Tryk på indføringsåbningen, før filamentet ind, og AMS 2 Pro forindlæser automatisk;

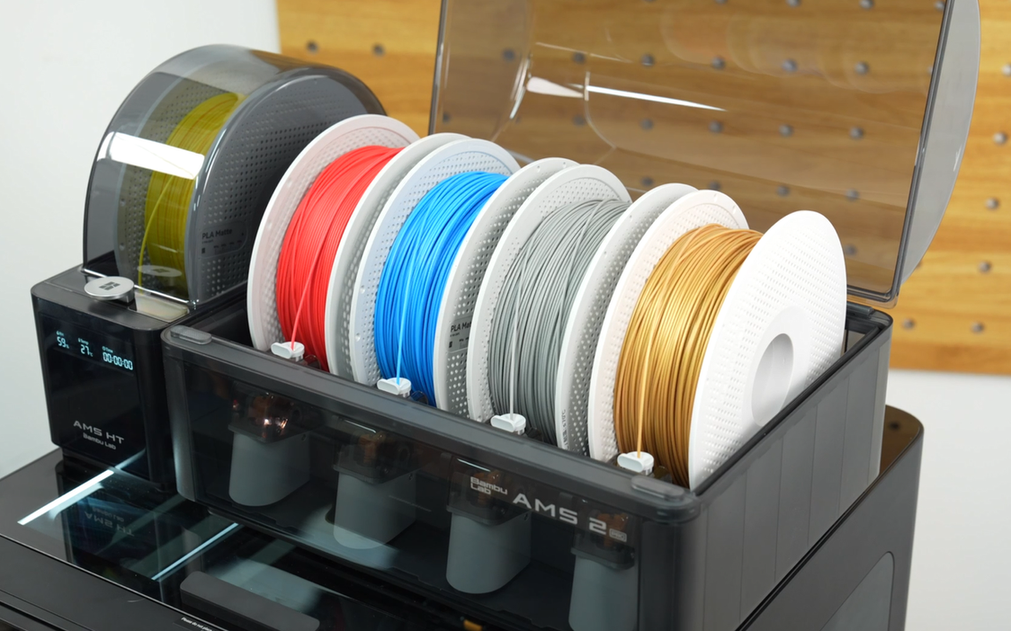

• Sæt filamenterne i efter tur;

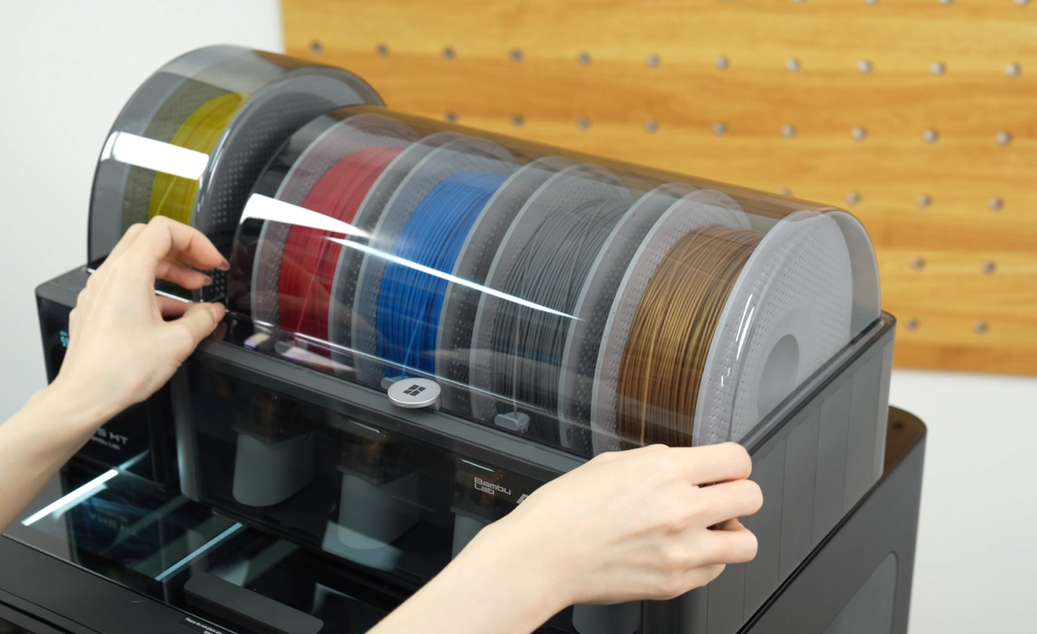

• Luk og fastgør låget.

Opsætning og kalibrering

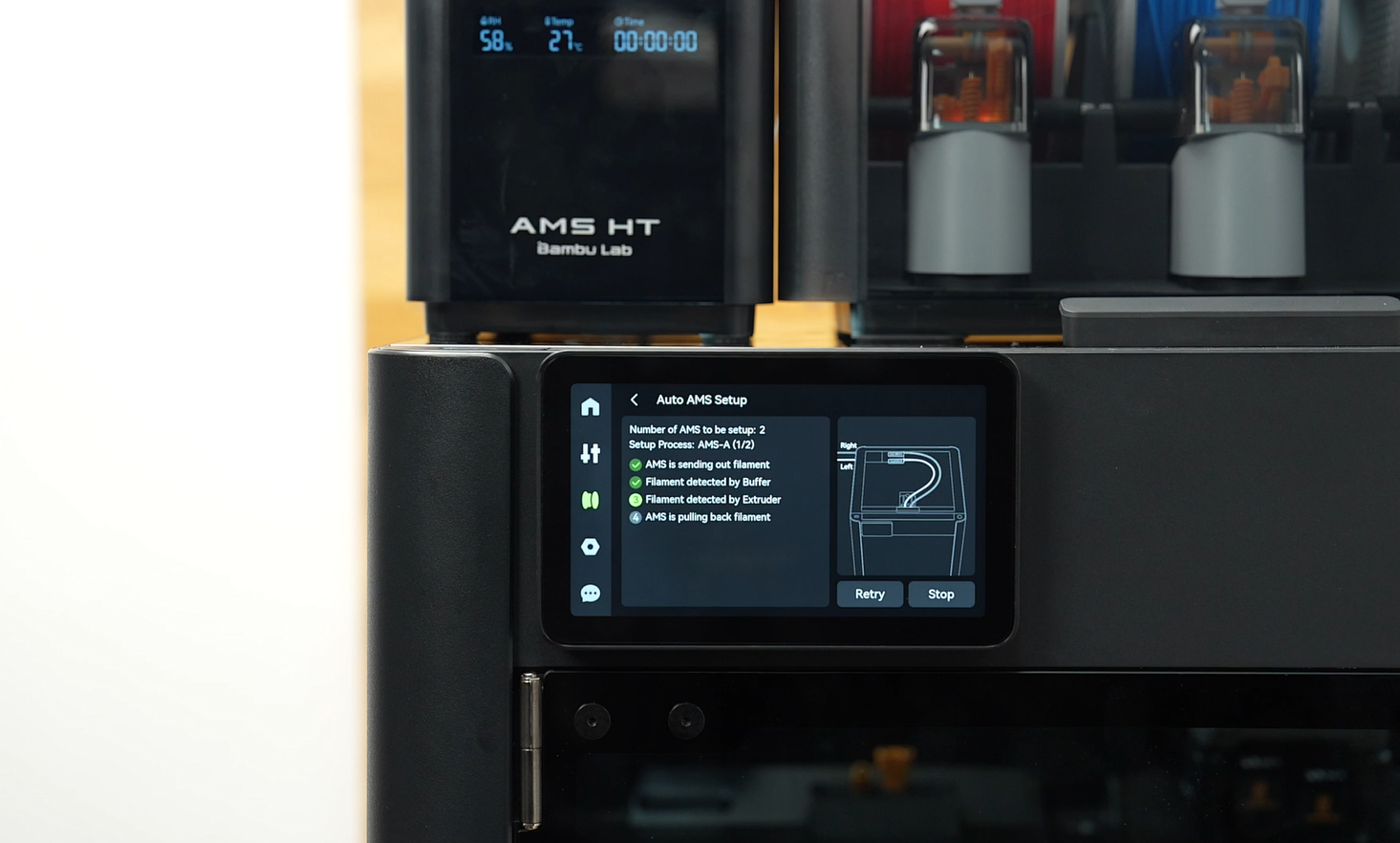

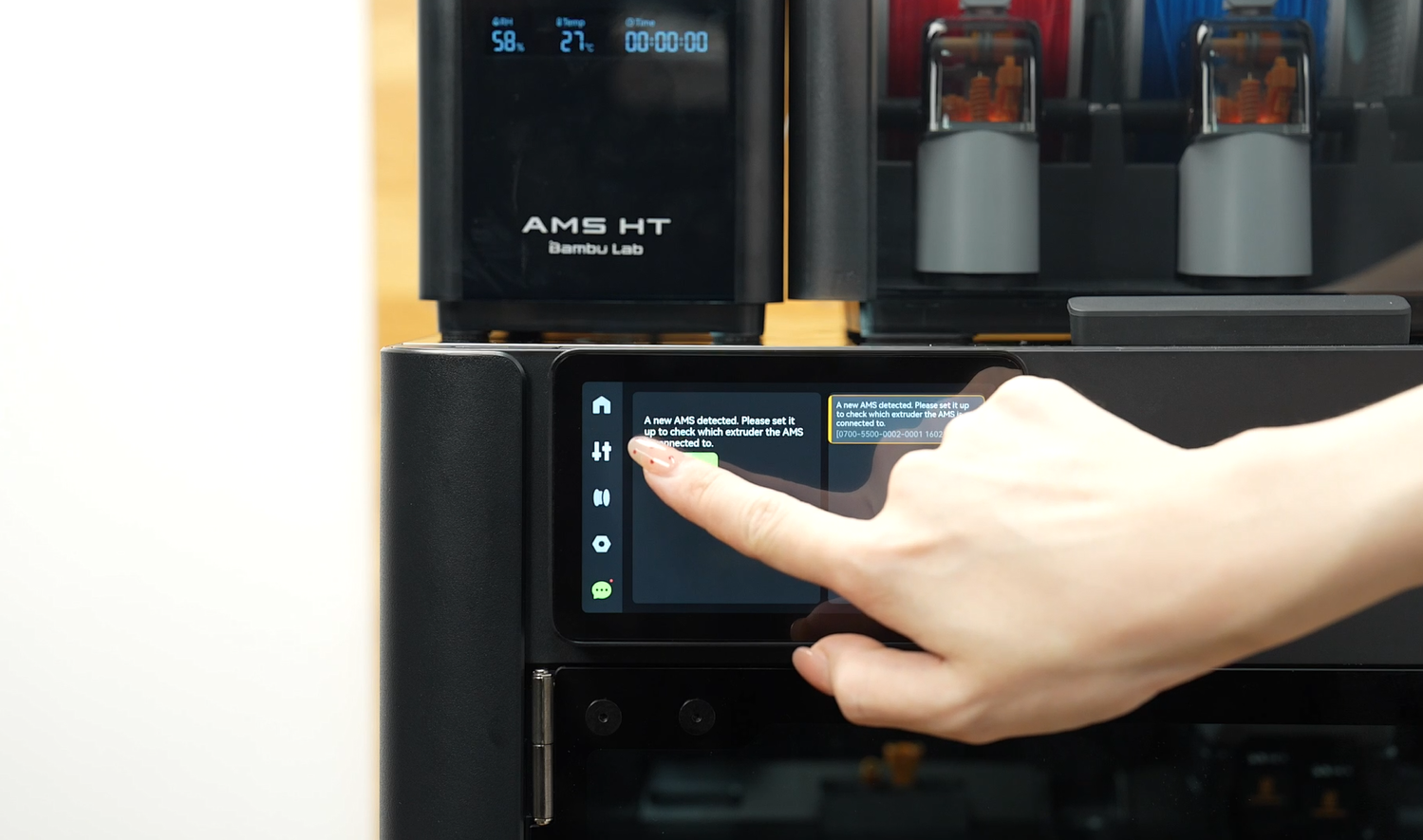

• Udfør AMS-opsætningen;

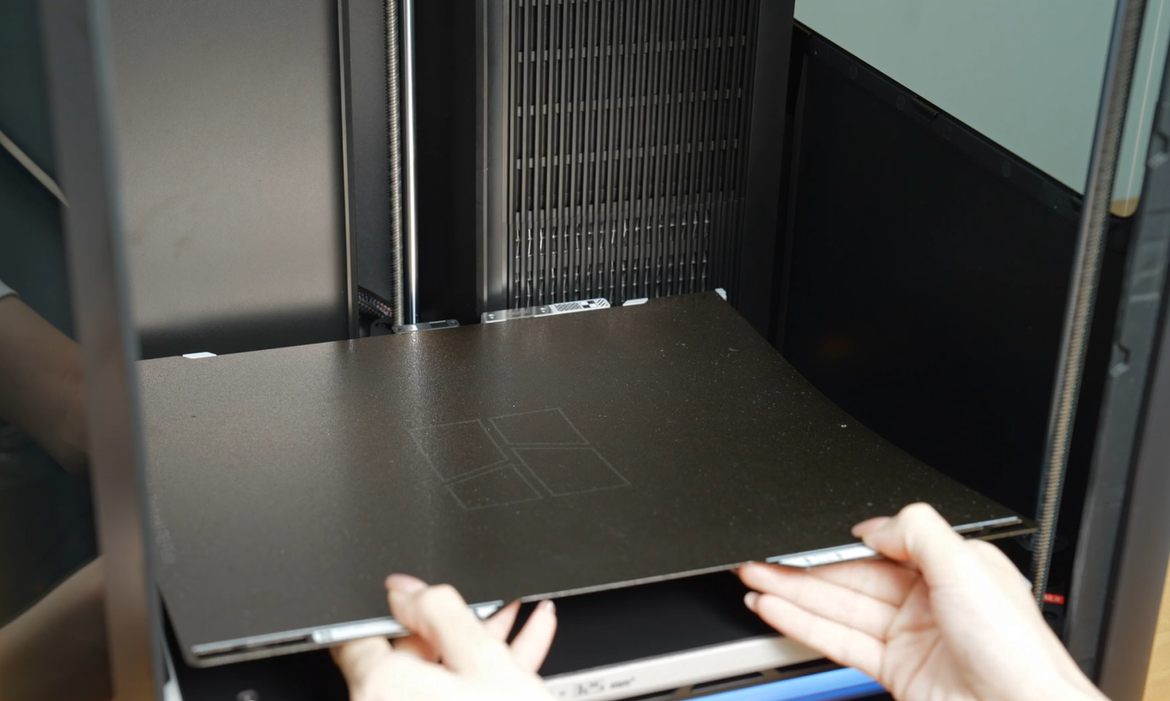

• Når opsætningen er færdig, fjernes byggepladen;

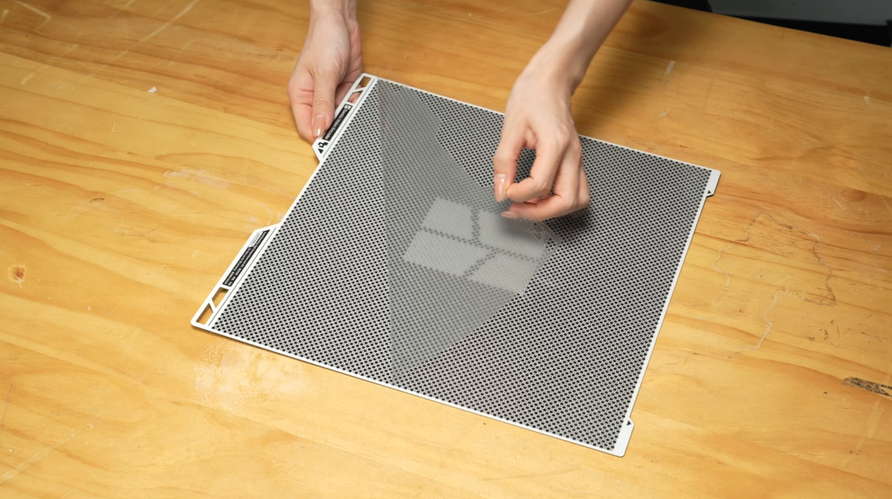

• Pil filmen af vision encoderen.

Bemærk: Smid ikke den afpillede film ud. Når kalibreringen er færdig, kan du sætte filmen på igen for at undgå, at vision encoderens mønster bliver snavset.

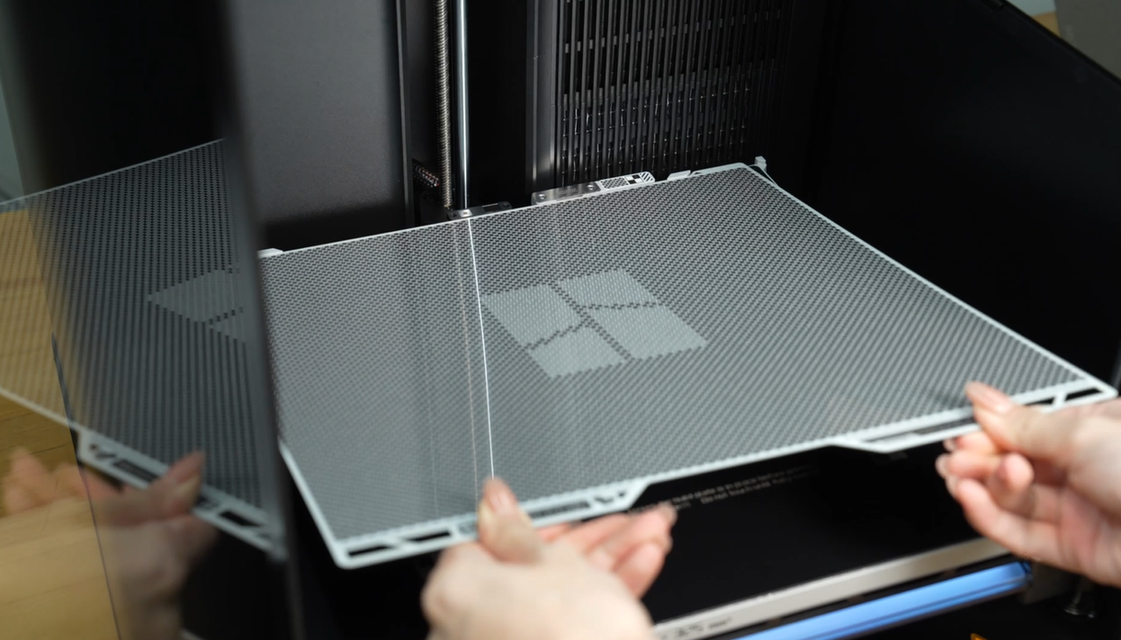

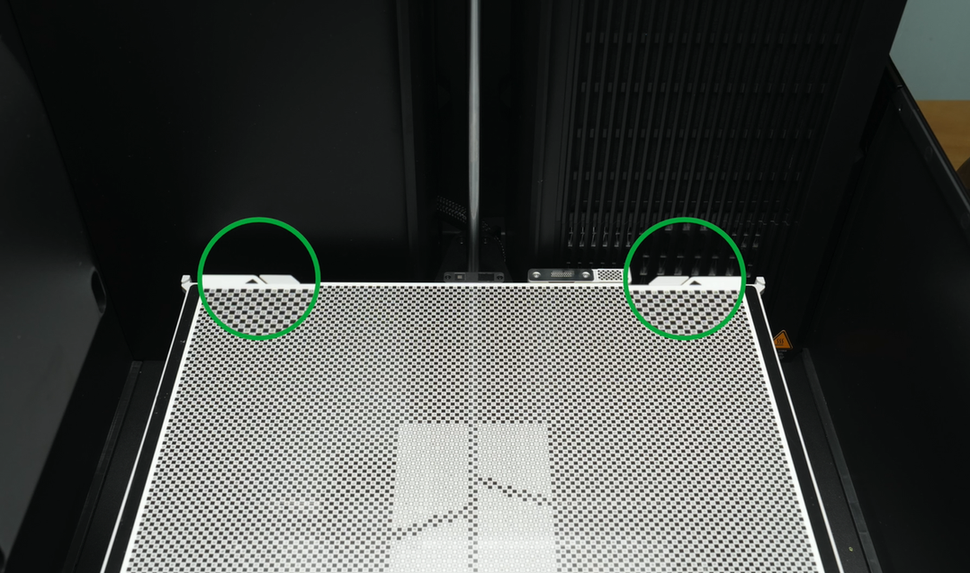

• Placer vision encoderen på varmebedet, så kanterne flugter med varmebedets positioneringstapper;

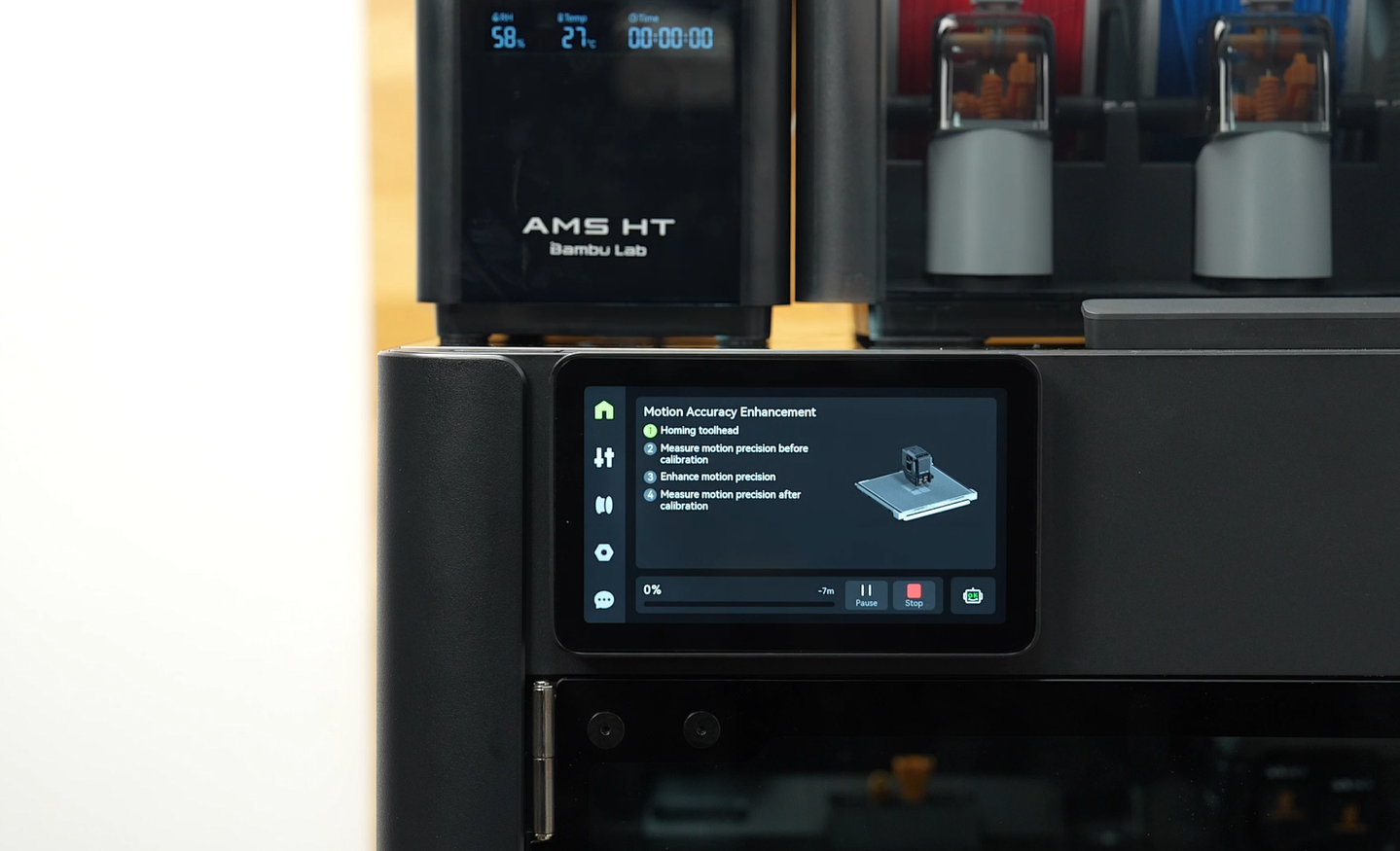

• På skærmen trykkes på Indstilling > Kalibrering > Motion Accuracy Calibration for at udføre kalibrering af bevægelsesnøjagtigheden;

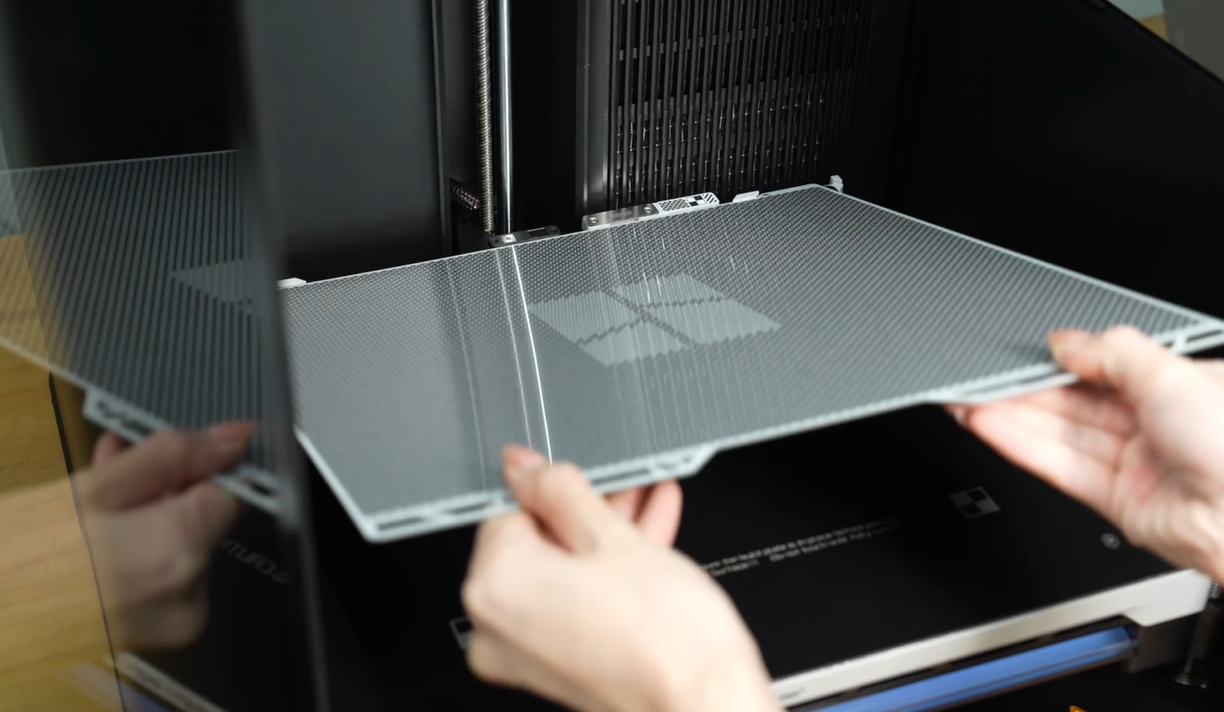

• Når kalibreringen er færdig, fjernes vision encoderen;

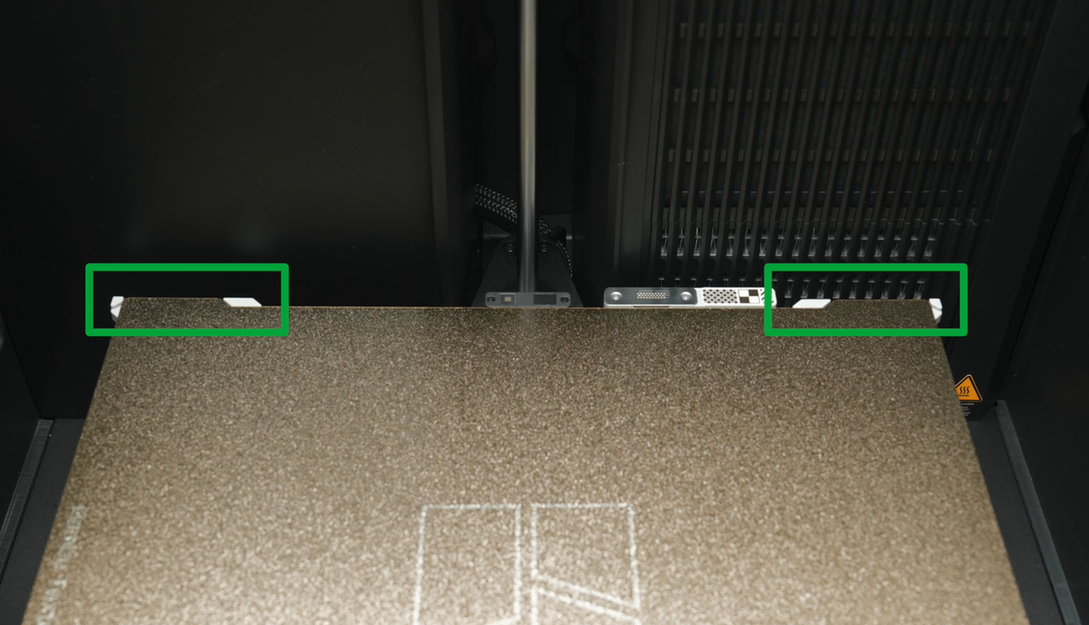

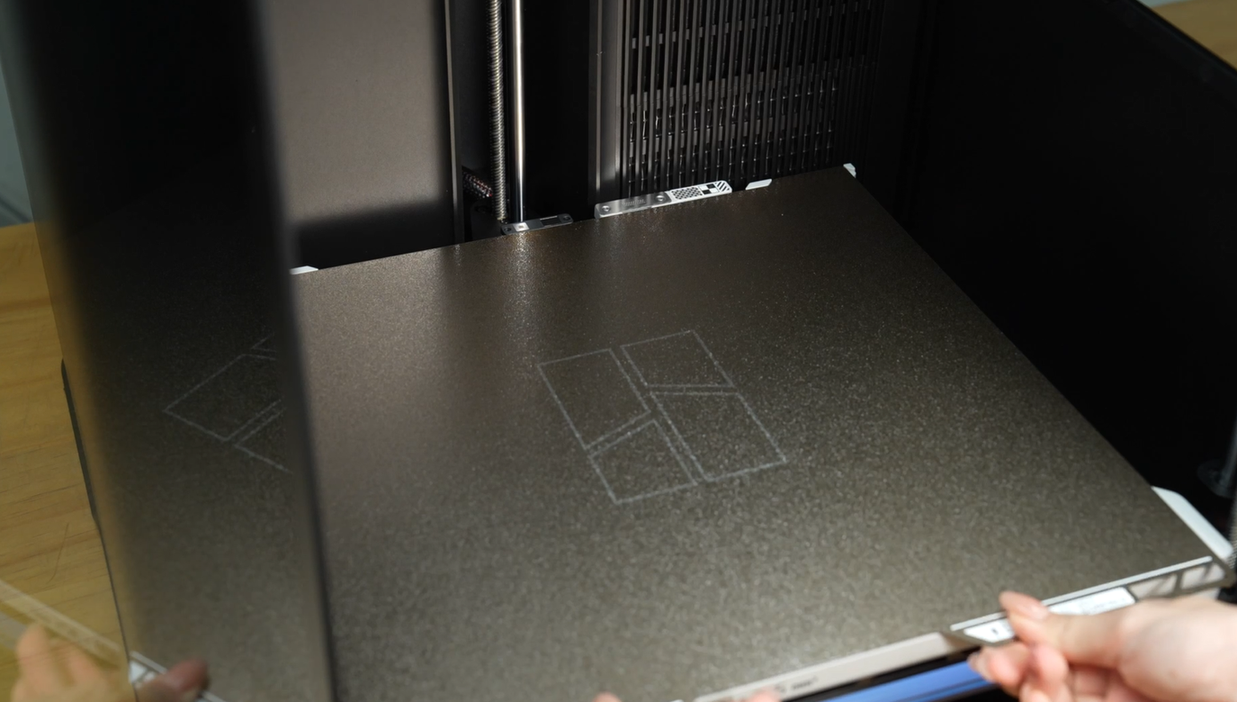

• Monter byggepladen igen, så kanterne flugter.

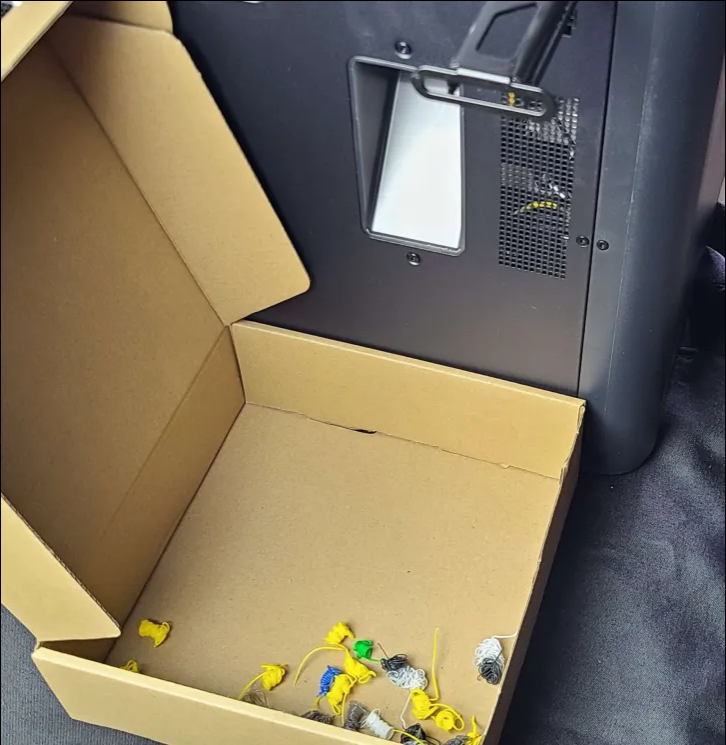

• Stil en kasse eller beholder til at opsamle det filament, der renses ud og falder fra slisken. Den lille kasse, filamentet leveres i, er en god løsning, indtil du har sat et bedre alternativ op. Sørg for at placere beholderen under den rektangulære renseslidsåbning bag på printeren (eksempel vist på en P1S nedenfor).

Du kan senere printe en mere permanent løsning ved at søge efter en H2D-opsamlingsbeholder på MakerWorld.
