H2-serien starter ikke op, del 2: fejlfinding af strøm

Hvornår skal denne guide bruges?

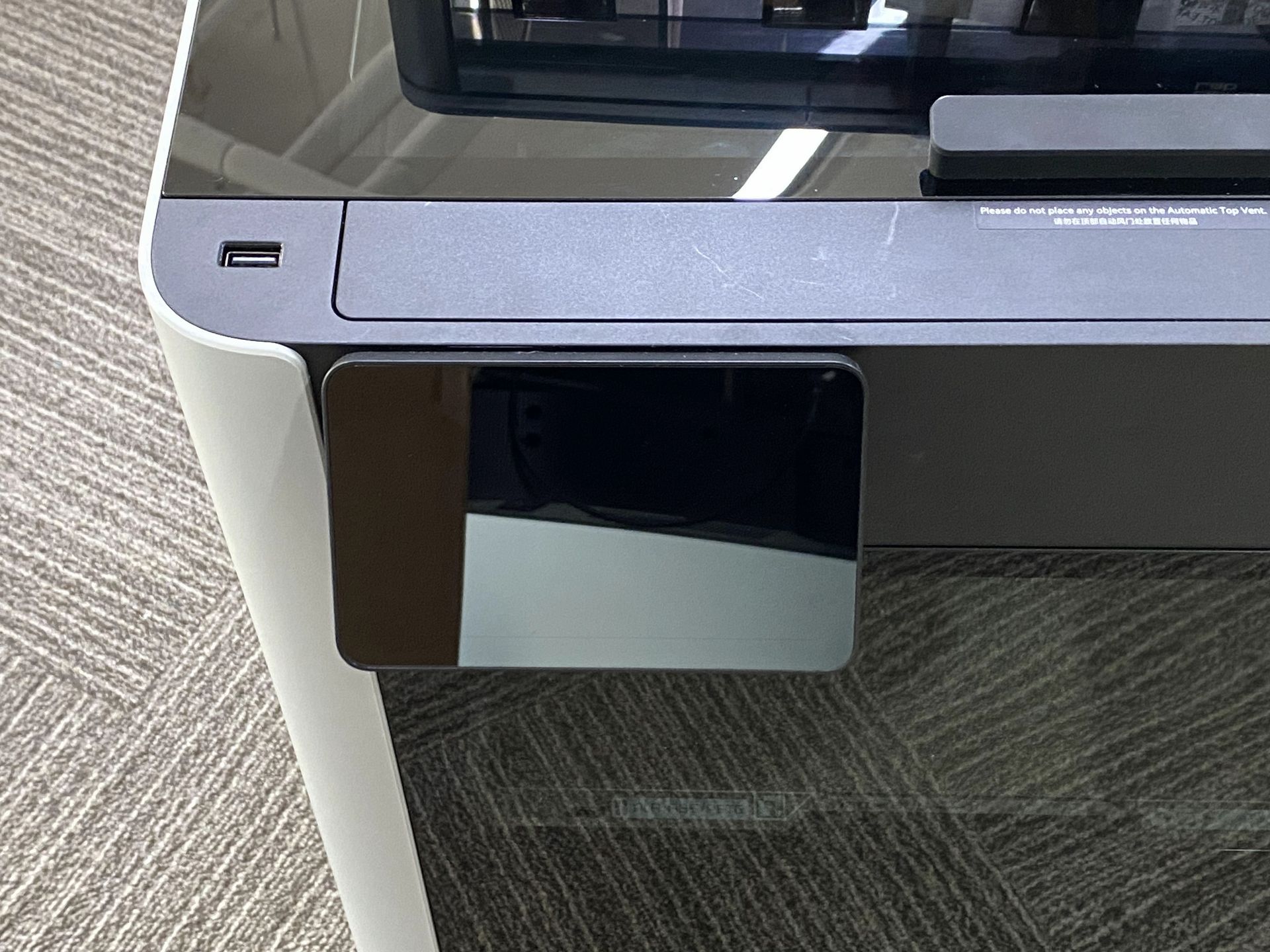

1. Når printeren er tændt, reagerer skærmen ikke, og indikatorlysene på de elektroniske komponenter i hele maskinen viser helt eller delvist unormale tilstande: statusindikatoren under varmepladen lyser ikke, indikatoren på AP-boardet lyser ikke eller viser unormale lyskoder. Kun indikatoren på det metalindkapslede strømmodul blinker eller lyser muligvis konstant.

2. Når du har fulgt fejlfindingstrinene i Fejlfindingsguide for H2-serien der ikke starter, del 1 og kontrolleret hvert punkt, så de tidligere nævnte fejltilstande er udelukket, men problemet med at enheden ikke virker fortsat består.

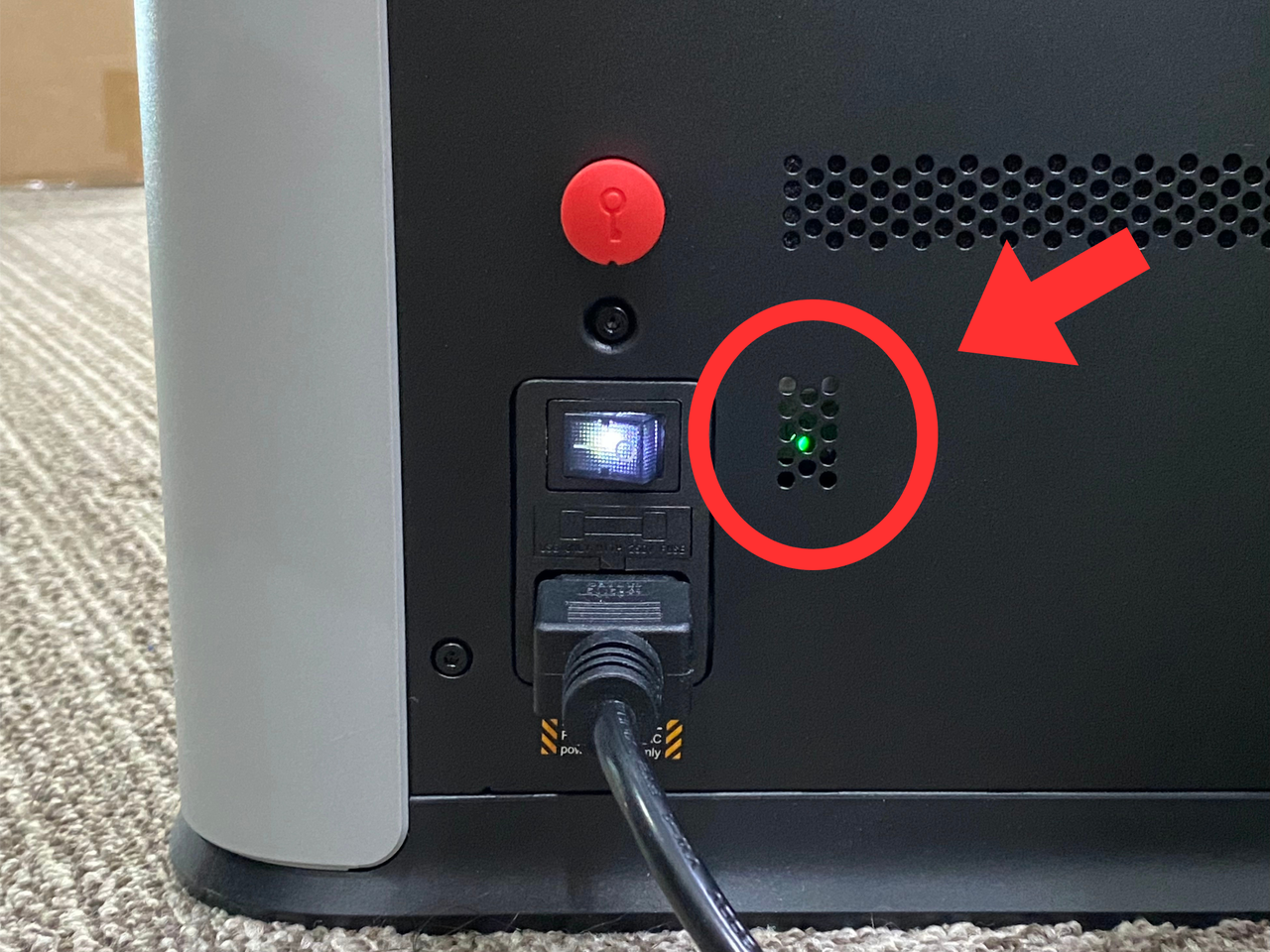

Skærm	Indikatorlys på strømforsyning

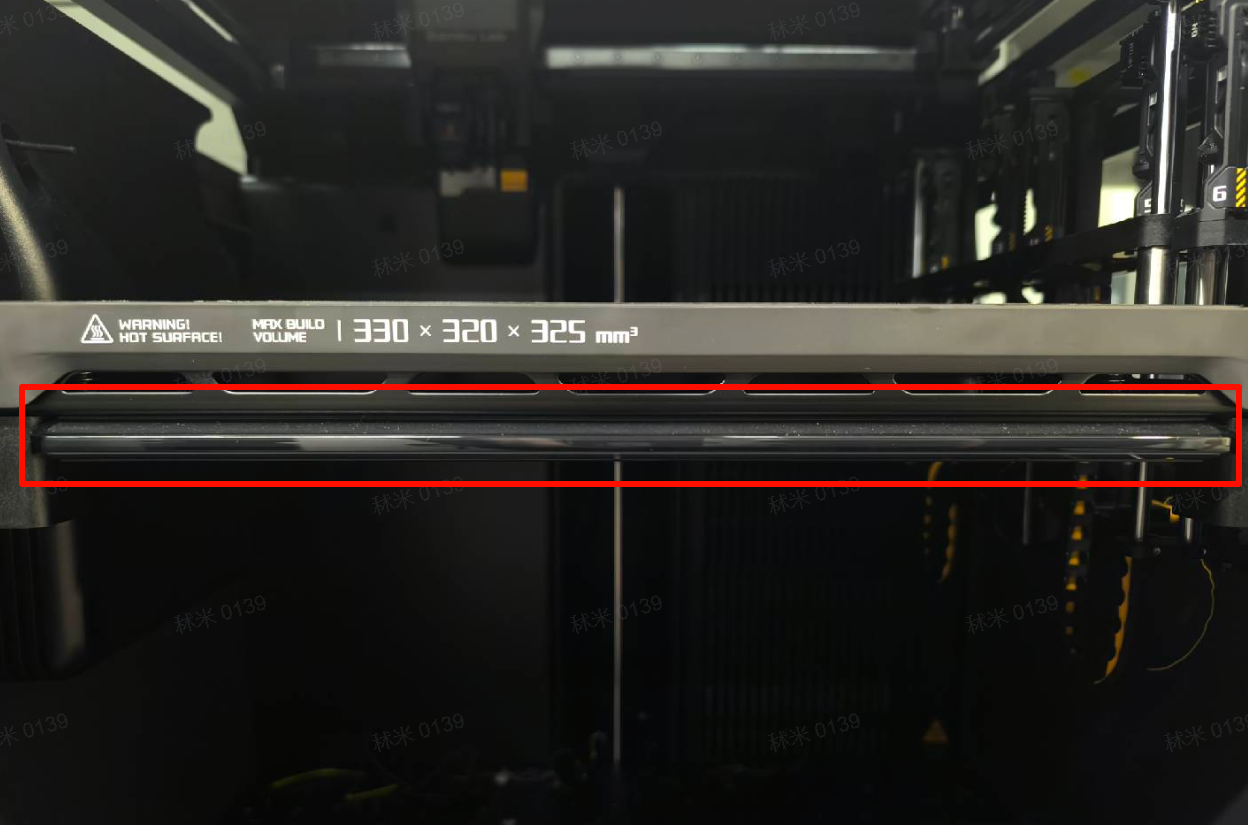

Indikatorlys på AP-board	Statusindikatorlys for varmeplade

Vigtige bemærkninger inden fejlfinding

Fejlfinding kræver, at du observerer indikatorlysenes status på printerens forskellige dele. Ved at observere blinkemønstrene på printerens statusindikatorer kan du hurtigt identificere printerens aktuelle arbejdstilstand. Det giver intuitiv statusfeedback uden, at du behøver tjekke skærmen. Under fejlfindingen vurderes det ud fra, om lyskoderne er i normal tilstand, hvorvidt mainboardet fungerer korrekt.

Inden du udfører vedligeholdelse på printeren og dens elektroniske komponenter (inklusive toolhead-kablet), skal du slukke for printeren og trække stikket ud for at undgå utilsigtede berøringer af skærmen eller kortslutninger, der kan beskadige flere elektroniske komponenter og udgøre en sikkerhedsrisiko.
Når du observerer lyskoder, er komponenterne på mainboardet blotlagt. Rør ikke direkte ved komponenterne, og tilslut eller frakobl ikke nogen stik, mens der er tændt for strømmen.

Nødvendigt værktøj og materialer

• H1.5 unbrakoskruetrækker
• H2.0 unbrakoskruetrækker

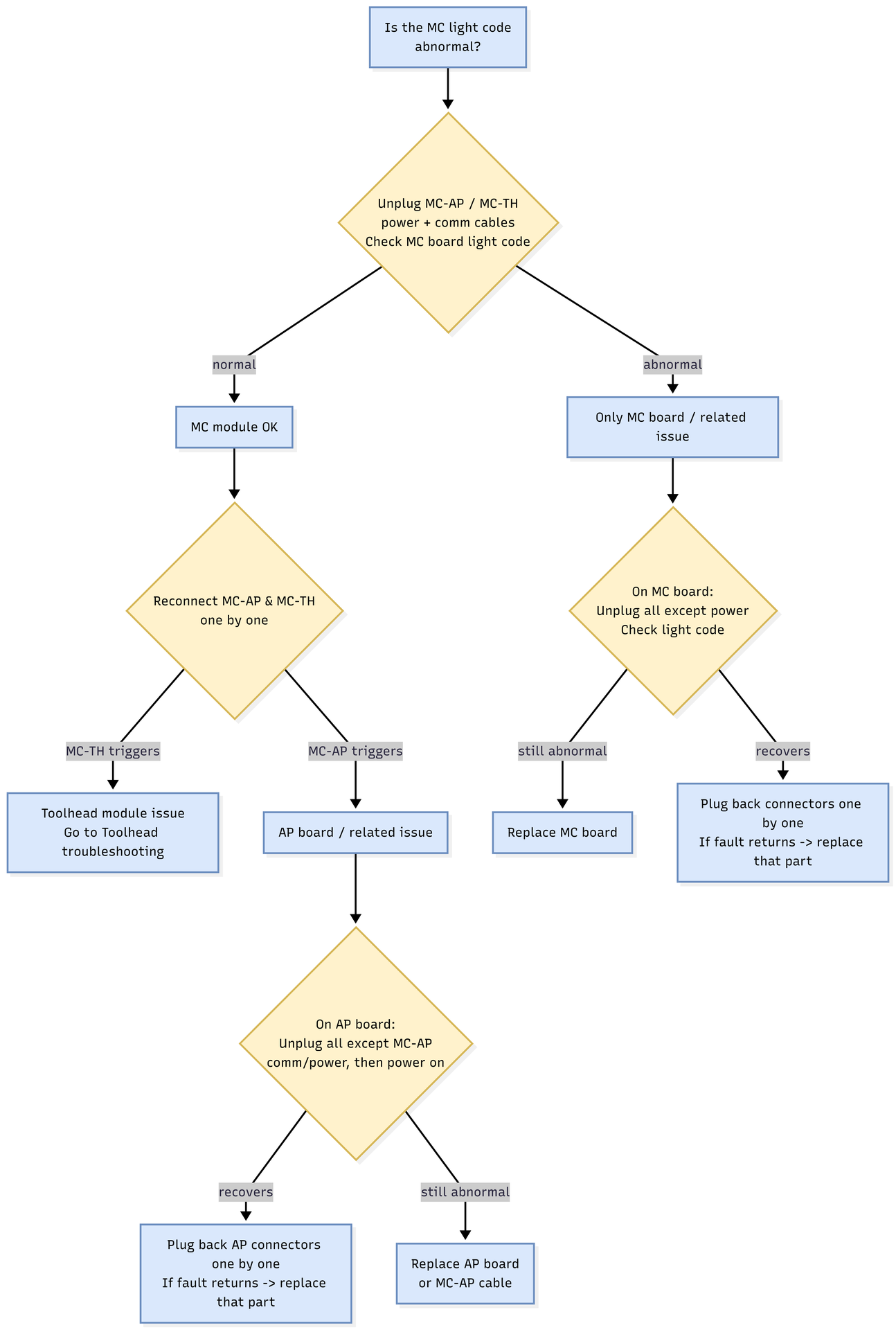

Fejlfindingsproces

Trin 1: Bestem MC-boardets status

De 24V strøm til AP-boardet og TH-boardet føres gennem MC-boardet. Når MC-boardet fejler, vil printeren være helt ude af drift. Årsagen til en MC-board-fejl kan være en kortslutning i AP-boardet eller TH-boardet eller en fejl i selve MC-boardet. Derfor skal du i trin 1 bestemme MC-boardets driftstilstand.

1. Fjern bagpanelet

Se Fjern bagpanelet og Fjern purge-skakten for at fjerne de relevante komponenter på forhånd, og observér derefter statussen for MC-boardets indikatorlys.

2. Lysstatus

MC-boardets indikatorlys: Konstant tændt (øverst til venstre), Langsomt blink (nederst til venstre), Hurtigt blink (til højre)

https://public-cdn.bblmw.com/wiki/H2D/MC.mp4

3. Fremgangsmåde

1. MC-boardets indikatorlys er normale:
   Hvis MC-boardets indikatorlys er normale, ligger årsagen til, at enheden ikke virker, hos AP-board-modulet eller TH-board-modulet. Fortsæt til trin 2 eller trin 3 for fejlfinding baseret på den tilsvarende lysstatus for AP- og TH-boardet.

2. MC-boardets indikatorlys er unormale eller slukkede:

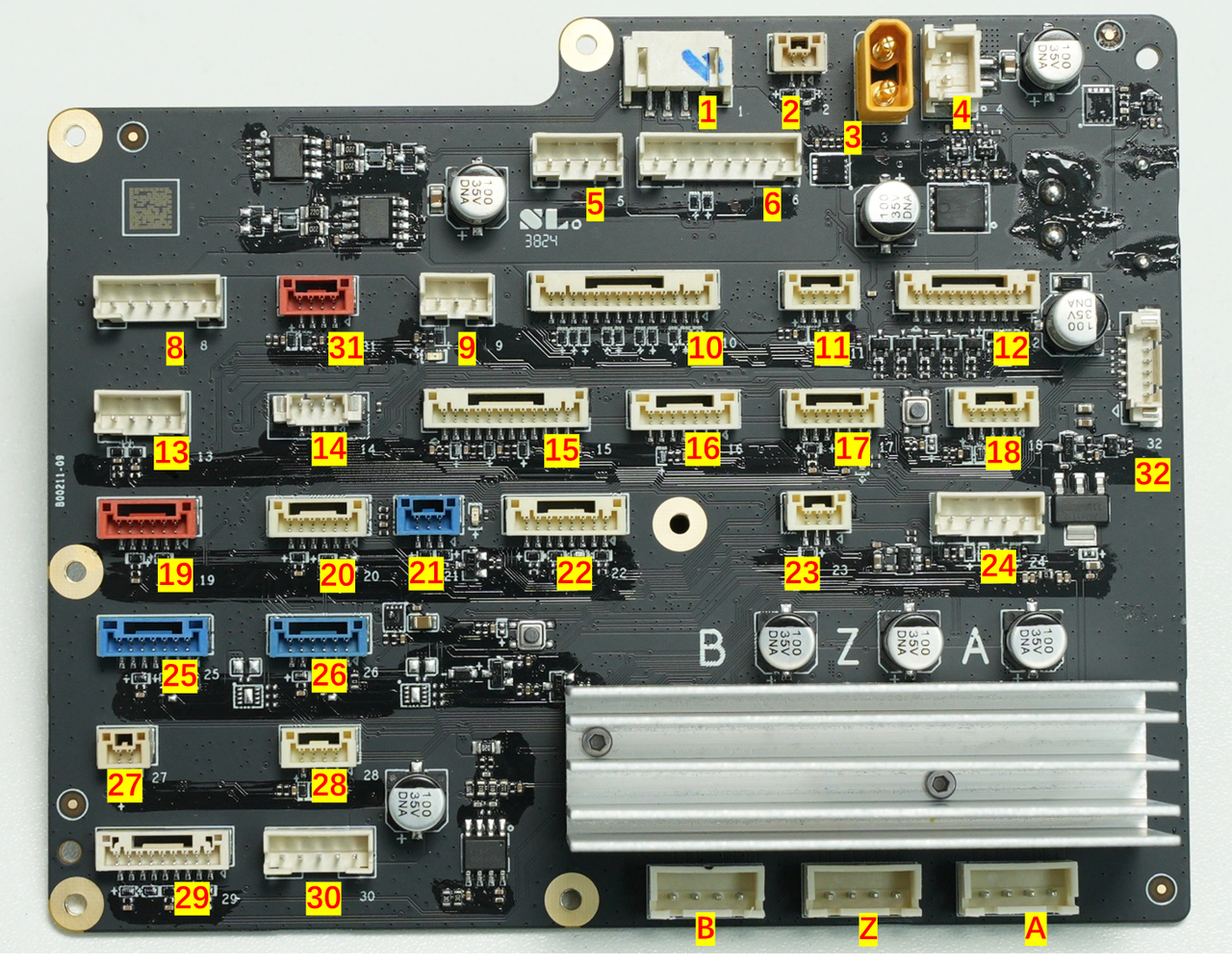

   Sluk først for printeren. Frakobl derefter, ud fra diagrammet nedenfor, strømkablet (nr. 4) og signalkablet (nr. 10) for MC-AP samt strømkablet (nr. 3) og signalkablet (nr. 2) for MC-TH. Når det er gjort, tænd for printeren, og observér igen, om MC-boardets indikatorlys vender tilbage til normal tilstand.

• Tilfælde 1: MC-boardet vender tilbage til normal tilstand.
  Det betyder, at selve MC-boardet ikke er defekt, og at fejlen skyldes AP-boardet eller TH-boardet. Sluk for strømmen, monter først MC-AP-strømkablet (nr. 4) og signalkablet (nr. 10), tænd derefter og observér MC-lysstatussen. Monter derefter MC-TH-strømkablet (nr. 3) og signalkablet (nr. 2), tænd derefter og observér MC-boardet.

  1. Hvis der opstår en fejl efter montering af MC-AP, fortsæt til trin 2 for fejlfinding.
  2. Hvis der opstår en fejl efter montering af MC-TH, fortsæt til trin 3 for fejlfinding.

• Tilfælde 2: MC-boardet er fortsat unormalt.
  Det betyder, at de eksterne komponenter, der er tilsluttet MC-boardet, kan være defekte, eller at selve MC-boardet er defekt. Sluk for printeren, frakobl alle stik fra MC-boardet, tænd derefter og observér MC-boardets indikatorlys.

1. Hvis MC-boardet vender tilbage til normal tilstand, sluk for printeren, og monter derefter komponentstikkene ét ad gangen, idet du tænder hver gang for at finde den komponent, der forårsager problemet.
2. Hvis MC-boardet fortsat er unormalt, er selve MC-boardet defekt.

Trin 2: Bestem AP-boardets status

1. Fjern AP-boardets dæksel

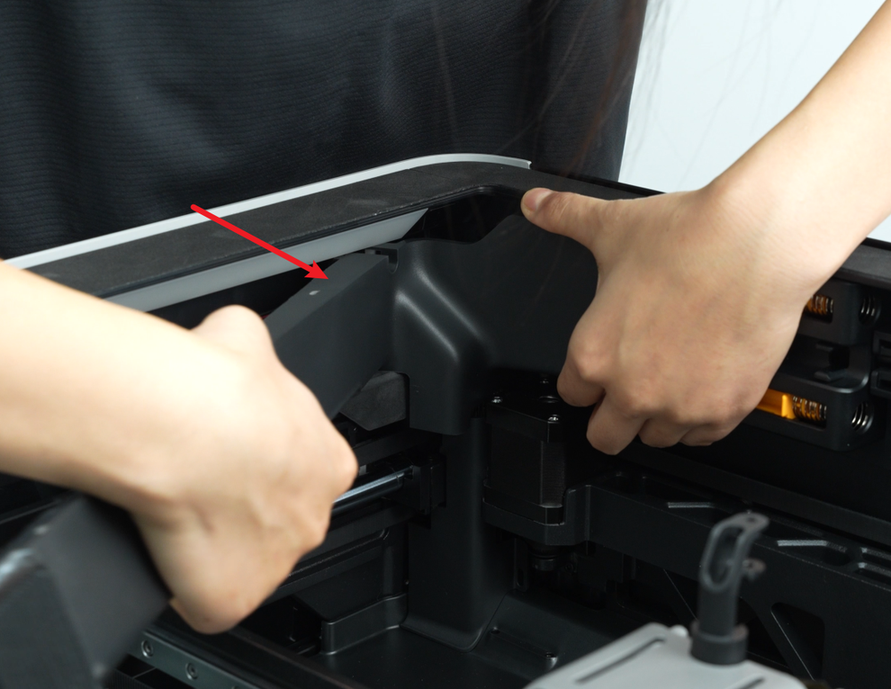

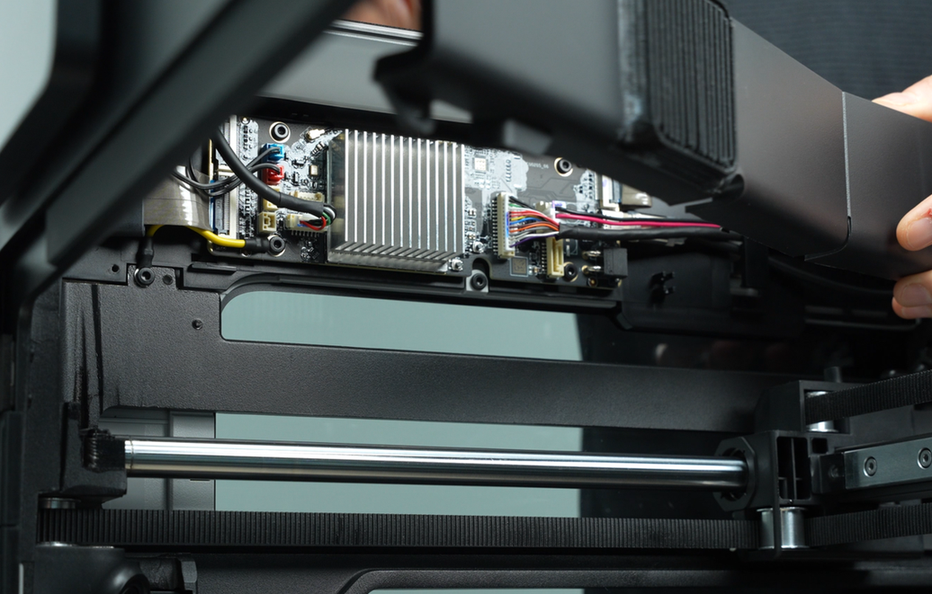

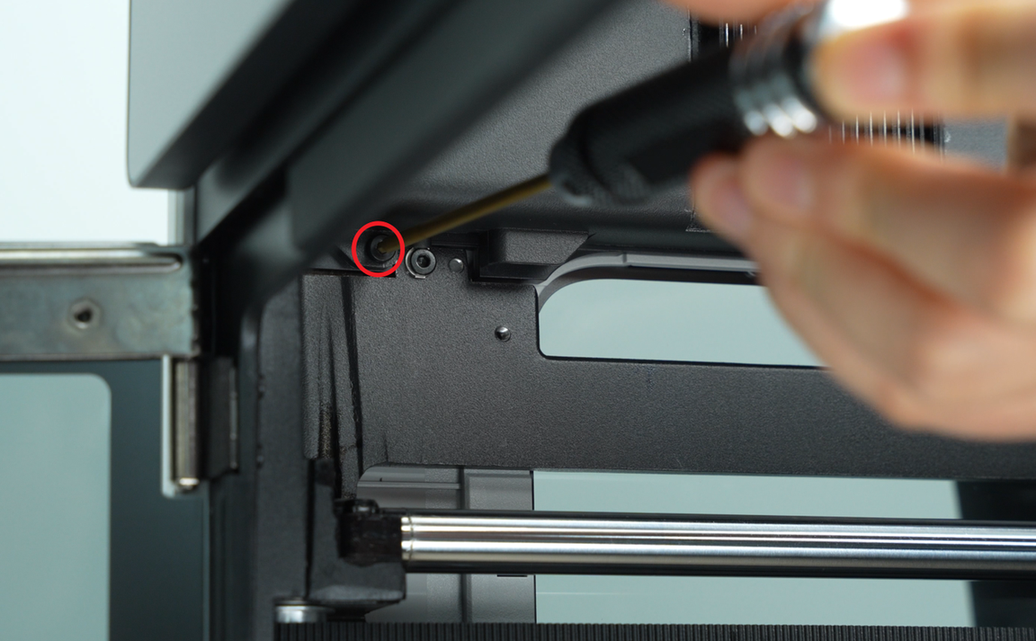

Brug en H2.0 unbrakonøgle til at skrue 1 fastgørelsesskrue (BT2.6x8) ud, og fjern derefter AP-boardets dæksel fra siden nær frontdøren for at observere AP-boardets indikatorlys.

2. Lysstatus

AP-boardets indikatorlys: Hurtigt blink (til venstre), Konstant tændt (til højre)
https://public-cdn.bblmw.com/wiki/H2D/AP.mp4

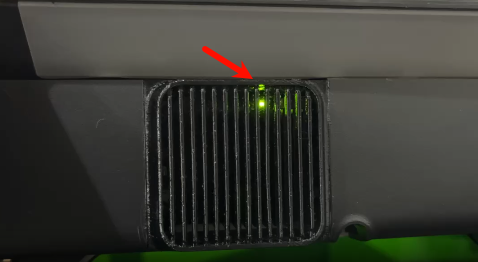

Du kan også observere indikatorlysene gennem ventilationshullerne i AP-boardets dæksel fra en bestemt vinkel uden at fjerne dækslet.

https://public-cdn.bblmw.com/wiki/H2D/AP-1.mp4

3. Fremgangsmåde

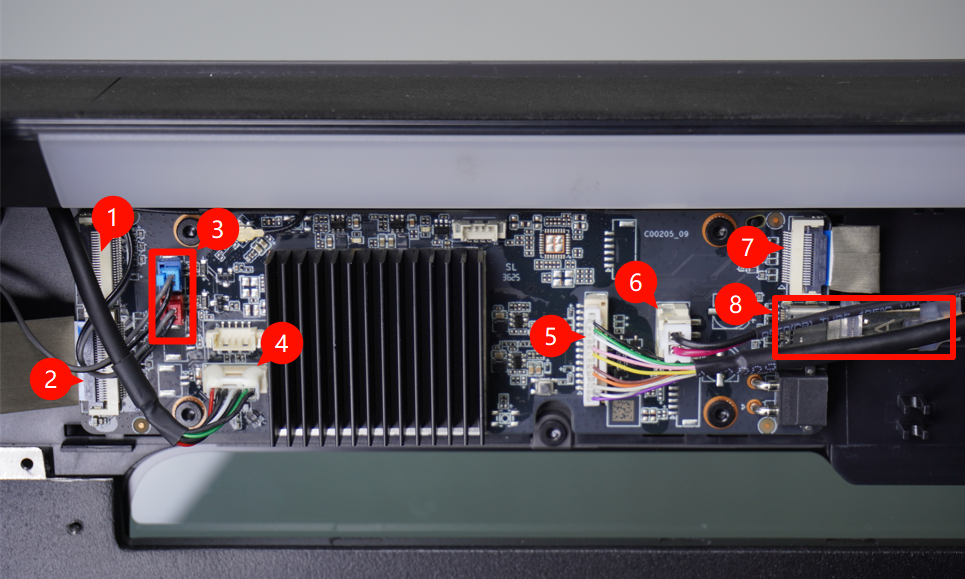

Sluk for printeren. Følg guiden Udskift H2D AP-board, og frakobl alle kabler fra AP-boardet, så kun signalkablet (nr. 5) og strømkablet (nr. 6) er tilsluttet. Når det er gjort, tænd for printeren, og observér igen AP-boardets og MC-boardets indikatorlys.

• Tilfælde 1: AP-boardet vender tilbage til normal tilstand.
  Det betyder, at selve AP-boardet ikke er defekt, og at fejlen skyldes andre moduler. Sluk for printeren, og monter derefter hvert stik ét ad gangen, idet du tænder og observerer lysstatussen hver gang for at finde den specifikke defekte komponent.

• Tilfælde 2: AP- og MC-boardet er fortsat unormale.
  Det betyder, at der er en fejl med AP-boardet eller MC-AP-kablerne. Sluk for printeren, frakobl AP-boardets signalkabel (nr. 5) og strømkabel (nr. 6), tænd derefter igen, og observér AP-boardets indikatorlys.

  1. Hvis MC-boardet vender tilbage til normal tilstand, skal AP-boardet udskiftes.
  2. Hvis MC-boardet fortsat er unormalt, skal MC-AP-strømkablet og signalkablet udskiftes.

Trin 3: Bestem TH-boardets status

Gennem den detaljerede fejlfinding i trin 1 kan printerens fejl nu indkredses til TH-board-komponenten. Da fejlfindingsprocessen for TH-boardet er omfattende, og for at gøre det lettere at diagnosticere fejlen, skal du fortsætte til Fejlfinding af toolhead-modul for H2D/H2C.
